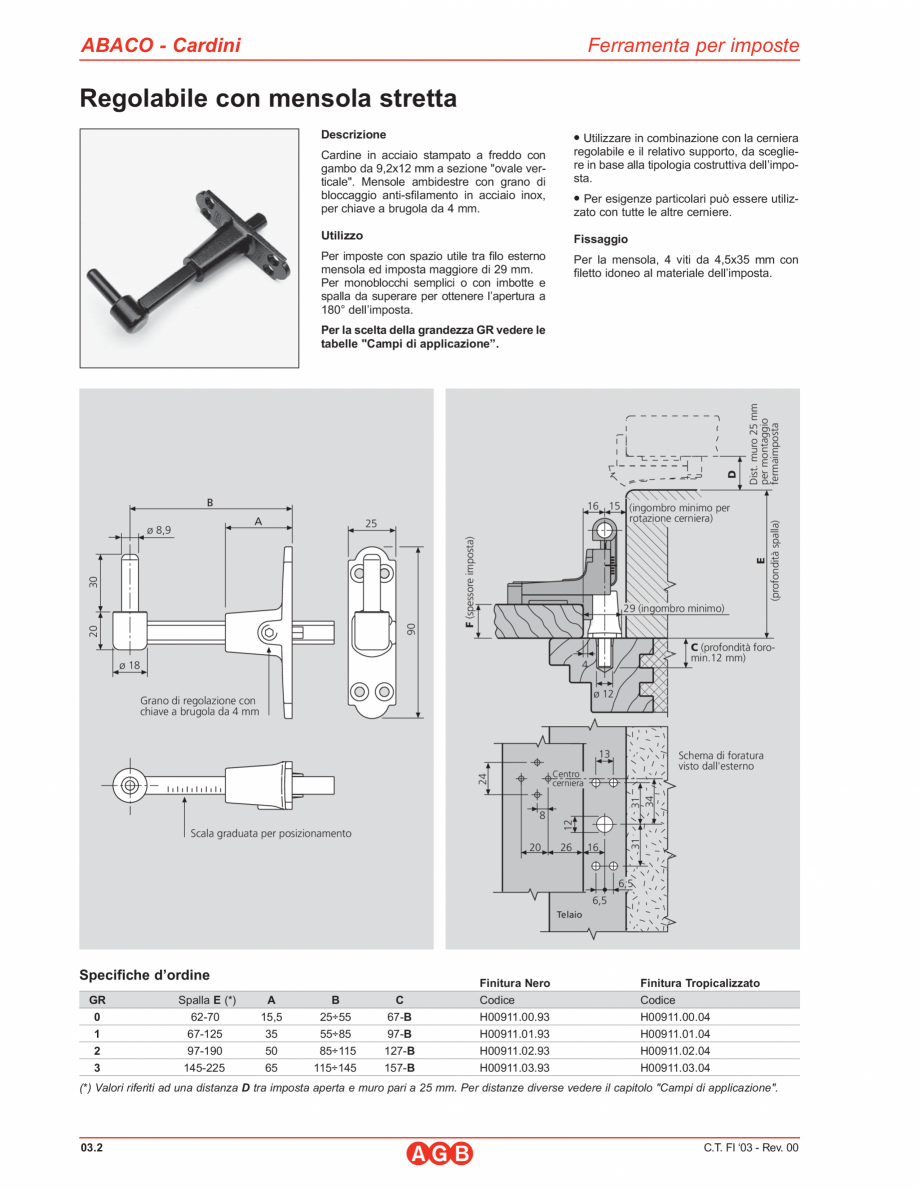

ABACO - Cardini
Ferramenta per imposte
Regolabile con mensola stretta
Descrizione
• Utilizzare in combinazione con la cerniera
regolabile e il relativo supporto, da scegliere in base alla tipologia costruttiva dell’imposta.
Cardine in acciaio stampato a freddo con
gambo da 9,2x12 mm a sezione "ovale verticale". Mensole ambidestre con grano di
bloccaggio anti-sfilamento in acciaio inox,
per chiave a brugola da 4 mm.
• Per esigenze particolari può essere utilizzato con tutte le altre cerniere.
Utilizzo
Fissaggio
Per imposte con spazio utile tra filo esterno
mensola ed imposta maggiore di 29 mm.
Per monoblocchi semplici o con imbotte e
spalla da superare per ottenere l’apertura a
180° dell’imposta.
Per la mensola, 4 viti da 4,5x35 mm con
filetto idoneo al materiale dell’imposta.
B
A
F (spessore imposta)
20
90
30
ø 8,9
16 15 (ingombro minimo per
rotazione cerniera)
25
Dist. muro 25 mm
per montaggio
fermaimposta
E
(profondità spalla)
D
Per la scelta dell ... ascunde
