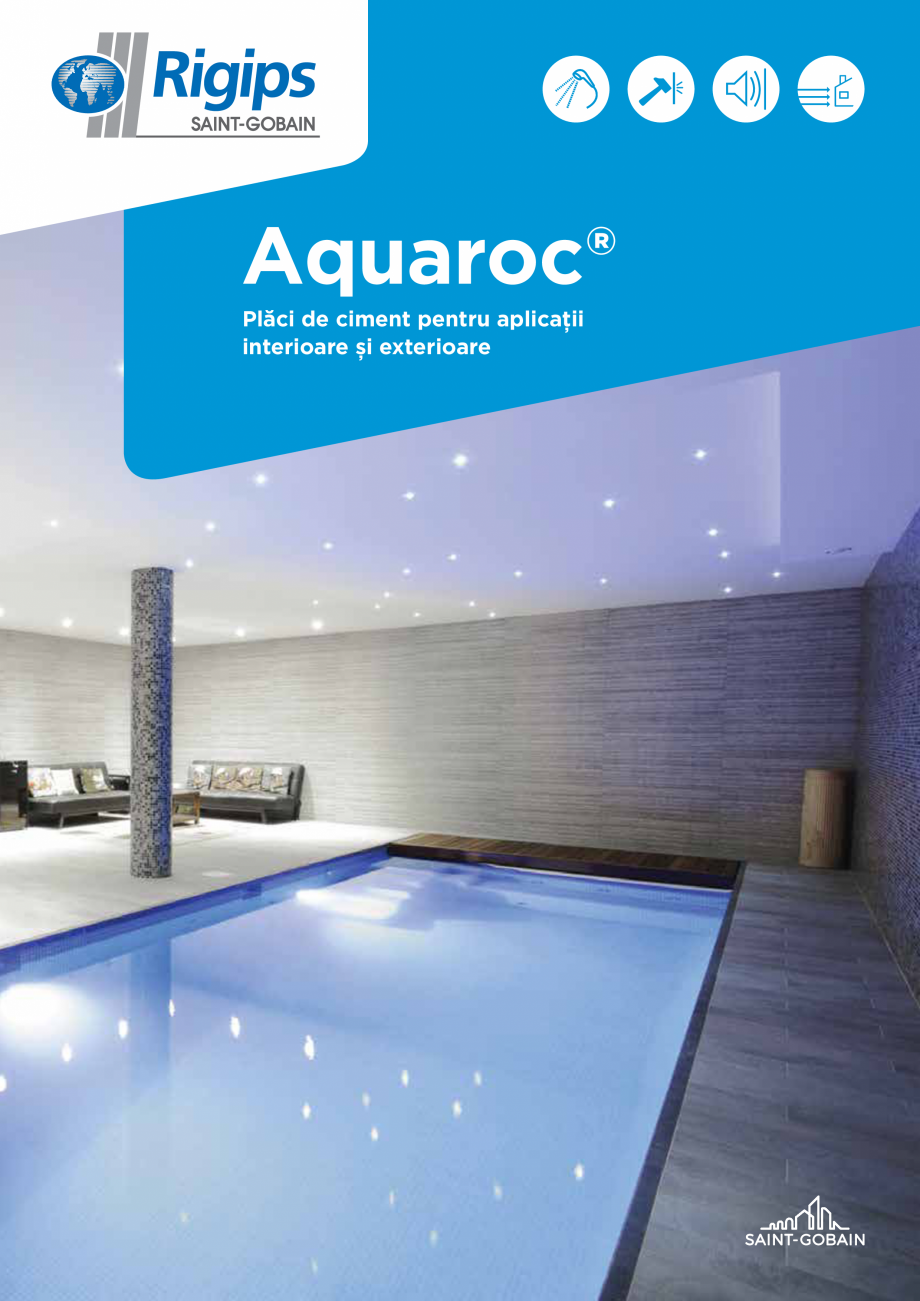

Placi de ciment pentru aplicatii interioare si exterioare Saint-Gobain Rigips Aquaroc®
Aquaroc®
Plăci de ciment pentru aplicaţii
interioare și exterioare
Cuprins
Descriere 4
Domenii de utilizare
4
Ghid de utilizare a plăcilor rezistente
la umiditate
5
Beneficii ÅŸi avantaje
6
Caracteristici tehnice
8
Aplicaţii la INTERIOR
9
Componentele sistemelor Aquaroc®
10
FiÅŸe de sistem pentru
compartimentări interioare
11
Ghid de montaj sisteme interioare
14
Aplicaţii la EXTERIOR
17
Componentele sistemelor Aquaroc®
18
FiÅŸe de sistem pentru
închideri exterioare
20
Ghid de montaj închideri exterioare
22
Depozitare, transport ÅŸi manipulare
28
Detalii CAD
29
Pereţi de interior
29
Plafoane
33
Pereţi de închidere pentru faţade
36
Lucrări de referinţă
40
Contribuţia plăcilor Aquaroc® la schemele
de evaluare a clădirilor verzi
44
3
Descriere
Aquaroc® este o placă de ciment cu granule de
polistiren expandat, având feţe armate cu plasă
de fibră de sticlă. Fabricată de Saint-Gobain cu
cea mai rece
ntă tehnologie din domeniu, placa
Aquaroc® are o greutate mai mică faţă de alte
plăci de ciment de pe piaţă, această caracteristică
oferind beneficii semnificative atât în ceea ce
priveşte transportul, cât şi manipularea plăcilor în
ÅŸantier.
Plăcile Aquaroc® combină manevrabilitatea specifică plăcilor din gips-carton cu rezistenţa mecanică superioară a
cimentului şi toleranţa ridicată la umezeală, fiind recomandate pentru aplicaţii în zonele umede sau cu apă în exces
din clădiri rezidenţiale, comerciale sau de agrement.
Ideale pentru utilizarea în spaţiile interioare și exterioare cu umiditate excesivă, sistemele de pereţi de compartimentare
şi tencuieli uscate pe bază de plăci Aquaroc® garantează proiectanţilor, constructorilor şi proprietarilor de clădiri
păstrarea performanţelor pe termen lung. Totodată, prin utilizarea plăcilor şi sistemelor Aquaroc® se vor evita atât
costurile ridicate aferente reparării suprafeţelor realiz
ate cu gips-carton ÅŸi structurii de compartimentare deteriorate
din cauza umidităţii, cât şi întreruperea în utilizare a spaţiilor respective.
Domenii de utilizare
APLICAÅ¢II LA INTERIOR
APLICAÅ¢II LA EXTERIOR
• Camere cu umezeală ridicată și zone de duș în clădiri
rezidenţiale și comerciale;
• Închideri exterioare construite în sistem uscat, ca
alternativă rapidă și ușoară la zidărie;
• Spaţii umede, pe post de suprafaţă suport pentru
faianţă;
• Elemente de faţadă, parapeţi, despărţiri de
balcoane.
• Piscine, baze de tratament și alte clădiri pentru
petrecerea timpului liber.
44
Ghid de utilizare a plăcilor rezistente la umiditate
Descriere
Exemple
Produs recomandat
INTERIOR, cu umiditate relativă < 90% și temperatură ≤ 30°C
Încăperi cu umiditate,
locuinţe în zona de
litoral
Locuinţe: băi, duşuri,
uscătoare, bucătării
Locuinţe: băi, duşuri,
uscătoare, bucătării,
însă cu ventilaţie
redusă;
ÃŽn
căperi cu umiditate,
locuinţe în zona de
litoral, însă cu un risc
crescut de mucegai
Duşuri, băi şi bucătării
în clădiri
non-rezidenţiale,
garaje;
Rigips® RBI
(plăci din gips-carton tip H2)
Glasroc® H
(plăci cu miez din ipsos
armat cu fibră de sticlă și
învelit cu împâslitură din fibră
de sticlă)
Pereţi în zone expuse
la stropire sau cu risc
de condens
INTERIOR cu umiditate relativă > 90% și risc de condens sau mediu EXTERIOR
Cu apă prezentă
permanent sau
umiditate ridicată
Compartimentări
adiacente
piscinelor, duÅŸuri
publice în săli de
sport sau de
balneoterapie,
încăperi cu spălare
cu apă sub presiune,
depozite frigorifice,
spălătorii industriale,
bucătării profesionale;
Aquaroc®
(plăci de ciment cu granule
de polistiren expandat, având
feţe armate cu plasă de fibră
de sticlă)
ÃŽnchideri exterioare,
intradosuri,
ancadramente, faţade
5
Beneficii ÅŸi avantaje
COMPORTAMENT BUN LA UMEZEALÄ‚ ÅžI APÄ‚
Aquaroc® oferă nivelur
i excepţionale de toleranţă
a umezelii, placa menţinându-şi dimensiunile şi
rezistenţa la îmbibarea cu apă.
REZISTENŢĂ SUPERIOARĂ LA MUCEGAI ŞI
PETE DE UMEZEALÄ‚
Având o valoare ridicată a pH-ului (12), plăcile
Aquaroc® rezistă la atacul mucegaiului.
DURABILITATE SUPERIOARÄ‚
Compoziţia pe bază de ciment a plăcilor Aquaroc®
conferă acestora rezistenţă şi rigiditate pentru
a face faţă solicitărilor suplimentare întâlnite în
mediile umede şi pe suprafeţele cu grad mare de
utilizare.
REZISTENŢĂ LA LOVIRE ŞI ABRAZIUNE
Datorită densităţii ridicate şi durităţii suprafeţei,
plăcile Aquaroc® rezistă la deteriorarea prin lovire
şi abraziune în zone cu trafic intens.
SUPORTÄ‚ ÃŽNCÄ‚RCÄ‚RI CU PLÄ‚CI DE
FAIANŢĂ SAU GRESIE CU GREUTATE DE
PÂNĂ LA 50 KG/M2
Pereţii construiţi sau placaţi cu Aquaroc® suportă
încărcări cu plăci ceramice sau piatră naturală de
până la 50 kg/m², inclusiv adezivul specific, în
funcţie de alcătuirea s
istemului.
64
MATERIAL INCOMBUSTIBIL
Aquaroc® este o placă incombustibilă, având clasa
de reacţie la foc A2-s1, d0, în conformitate cu
standardul EN 13501-1.
NIVEL RIDICAT DE IZOLARE ACUSTICÄ‚
Având o greutate mai mare decât plăcile din
gips-carton, compartimentările realizate cu
Aquaroc® ating niveluri mai ridicate de izolare
acustică, fiind ideale în zonele zgomotoase din
clădirile de agrement, şcoli sau clădiri publice.
UÅžOR DE TÄ‚IAT ÅžI MONTAT, COMPARATIV
CU ALTE PLÄ‚CI DE CIMENT
Datorită compoziţiei miezului plăcilor Aquaroc®
(ciment ÅŸi granule de polistiren), placa are o
greutate mai redusă comparativ cu alte plăci de
ciment, fiind uşor de tăiat, manevrat şi montat,
fără compromisuri de performanţă în ceea ce
priveşte durabilitatea, stabilitatea şi rezistenţa la
umezeală.
PLÄ‚CILE SUNT INSCRIPÅ¢IONATE CU
MARCAJUL
CARE ATESTÄ‚
CONFORMITATEA CU STANDARDUL
EN 12467
7
Caracteristici tehnice
Caracteristici
Clasificare
Valori
Unitate
Tip
NT / categ. B
Standard utilizat
EN 12467
990-1000
kg/m3
EN 12467
Rezistenţă la încovoiere
longitudinală
5,8
N/mm2
EN 12467
Rezistenţă la încovoiere
transversală
3,5
N/mm2
EN 12467
Duritatea suprafeţei
(dimensiunea amprentei)
<15
mm
EN 520
Densitate aparentă
Performanţe mecanice
Clasa 1
EN 12467
Modificarea dimensiunilor de la
uscat la saturat cu apă
0,01%
EN 12467
Reacţie la foc
A2-s1,d0
EN 13501-1
Rezistenţă la îngheţ-dezgheţ
Categ. B
EN 12467
Rezistenţă la umezire-uscare
Categ. B
EN 12467
Rezistenţă la căldură-ploaie
Categ. B
EN 12467
Rezistenţă la apă caldă
Categ. B
EN 12467
>4
kN/mm2
EN 12467
Conductivitate termică, λ
0,282
W/mK
EN 12664
Absorbţie de apă (2 ore)
10
%
EN 520
Modul de elasticitate
Rezistenţă la mucegai
nu se formează
Metoda 2899, Institutul de
Cercetare Tehnică SP, Suedia
Etichetare emisii COV
A
EN ISO 16000
84
Aplicaţii la INTERIOR
Compartimentări interioare cu
plăci A
quaroc®
Plăcile Aquaroc® sunt concepute pentru construirea
pereţilor neportanţi cu structură metalică, a
tencuielilor uscate pe pereţi masivi şi a tavanelor
false în zone cu umiditate ridicată şi ventilare
redusă: piscine, vestiare sau care trebuie să facă
faţă utilizării apei sub presiune: spălătorii, bucătării
industriale.
În aceste zone recomandăm prevederea în proiect
a profilelor metalice cu protecţie anticorozivă
suplimentară: Rigiprofil® Plus, Rigips® C3 sau Rigips® C5.
Sistemele de compartimentări cu structură metalică
vor fi montate în conformitate cu recomandările
Saint-Gobain Rigips.
9
Componentele sistemelor Aquaroc®
Plăci Aquaroc®
Plăci de ciment cu granule de polistiren, armat cu plasă de fibră de sticlă.
Fabricate conform SR EN 12467.
Grosime:
12,5 mm
Dimensiuni: 1200 x 2500 mm
1200 x 3000 mm
Greutate: 13,5 kg/m2
Aquaroc® ProMix Finish
Pastă gata preparată cu greutate specifică redusă, destinată finisării compart
imentărilor
interioare în spaţii cu umiditate ridicată permanentă sau intermitentă.
Consum:
Pe întreaga suprafaţă: 1 kg/m2/mm
Pentru rosturi cu lăţimea de 5 mm: 0,7 l/m2 de placă
Dimensiunea particulelor: max 0,2 mm
Densitate: 0,8 kg/l
Culoare: gri
Ambalare: găleată 12 l
Şuruburi Aquaroc® HB 25 şi HB 41
Şuruburi rezistente la coroziune (testate în mediu salin), recomandate pentru fixarea
plăcilor Aquaroc® pe structură metalică cu grosime de până la 0,7 mm, în zone
umede, la interior. Pentru o rigiditate sporită, se recomandă utilizarea profilelor
metalice gofrate Rigiprofil®.
Consum pentru 10 m2 de perete:
Pentru placare simplă: 225 buc.
Pentru placare dublă: 175 buc. pentru primul strat şi 225 pentru al doilea strat
HB 25: lungime 25 mm, pentru fixarea plăcilor de 12,5 mm la simplă placare
HB 41: lungime 41 mm, pentru fixarea plăcilor de 12,5 mm din al doilea strat
Adeziv poliuretanic Aquaroc® PU Glue
Pentru o lipire puternică şi rezistentă la
umezeală a plăcilor Aquaroc®
Consum: 15 ml/m de lipire
Timp de lucru: 10 minute
Ambalare: cartuÅŸ 310 ml
Aquaroc® Tape
Bandă autoadezivă din fibră de sticlă pentru armarea rosturilor, cu rezistenţă la
umiditate, acţiune alcalină şi mucegai.
Culoare: gri
Lăţime: 48 mm
Ambalare: rolă de 45 m
10
4
Fişe de sistem pentru compartimentări interioare
Tencuieli uscate cu plăci Aquaroc®
3.21.00 Aq
Tencuială uscată pe structură metalică cu bride
reglabile ÅŸi profile UD28/CD60
Placare simplă
cu plăci Aquaroc® 12,5 mm
Rezistenţă la foc
Tencuiala uscată
nu influenţează
caracteristicile peretelui
masiv
Rezistenţă termică
R 2,70 m2K/W
(cu vată minerală 90 mm)
5
1
2
6
4
3.3
5
Înălţime tencuială
≤600
nelimitată
1
Placare
Montaj
2 EtanÅŸare
3 Structură
metalică
Bandă de etanşare Rigips®
3.1 Şină de ghidaj
3.2 Montant
3.3
4 Izolaţie
5
Umplere
rosturi
6
Barieră de
vapori
Plăci Aquaroc®
Şuruburi autofiletante Aquaroc® HB
E
xecuţie
Profil Rigiprofil® UD28
Profil Rigiprofil® CD60
Bridă reglabilă Rigips® 30/60/90 mm,
poziţionată la interax maxim de 1250 mm, pe
înălţimea montantului
Vată minerală ISOVER
Greutate tencuială
Bandă de armare Aquaroc®
Pastă de rosturi Aquaroc® ProMix Finish
16 kg/m2
(fără izolaţie)
În funcţie de cerinţele tehnice ale proiectului
(de exemplu ISOVER VARIO® KM Duplex UV)
Pentru date complete, consultaţi catalogul „Sisteme şi soluţii Rigips®“.
11
Tencuieli uscate cu plăci Aquaroc®
3.22.00 Aq
Placare pe structură independentă
UW/CW 50/75/100 mm
Placare simplă
cu plăci Aquaroc® 12,5 mm
Izolare acustică
Rw 35 dB
Rezistenţă la foc
Tencuiala uscată
nu influenţează
caracteristicile peretelui
masiv
Rezistenţă termică
R 3,50 m2K/W
(cu vată minerală 90+20 mm)
1 Placare
Montaj
2 EtanÅŸare
3
Structură
metalică
Umplere
rosturi
6
Barieră de
vapori
3.1 Şină de
ghidaj
3.2 Montant
maxim 4500 mm
Execuţie
Profil Rigiprofi
l® UW50/75/100
Profil Rigiprofil® CW50/75/100
Vată minerală ISOVER
Greutate tencuială
Bandă de armare Aquaroc®
Pastă de rosturi Aquaroc® ProMix Finish
12 - 21 kg/m2
În funcţie de cerinţele tehnice ale proiectului
(de exemplu ISOVER VARIO® KM Duplex UV)
(fără izolaţie)
Pentru date complete, consultaţi catalogul „Sisteme şi soluţii Rigips®“.
12
4
Înălţime tencuială
Bandă de etanşare Rigips®
4 Izolaţie
5
Plăci Aquaroc®
Şuruburi autofiletante Aquaroc®
Pereţi de compartimentare cu plăci Aquaroc®
3.40.01-03Aq
Pereţi de compartimentare neportanţi
pe structură metalică simplă UW/CW 50/75/100 mm
Placare simplă
cu plăci Aquaroc® 12,5 mm
BIM
în Revit
și
Izolare acustică
AllPlan
Rw până la 46 dB
Rezistenţă la foc
EI 30
Înălţime perete
5000 mm
(montanţi Rigiprofil®
CW 100 cu interax 600 mm)
Grosime perete
1 Placare
Rezistenţă la foc
Montaj
Plăci Aquaroc®
Şuruburi autofiletante Aquaroc® HB
2 EtanÅŸare
Rezisten
ţă la foc
Bandă de etanşare Rigips®
Etanşarea se realizează cu materiale de
etanşare cu clasa de reacţie la foc A1
Structură
metalică
3.1 Şină de ghidaj
3.2 Montant
Profil Rigiprofil® UW 50
Profil Rigiprofil® CW 50
Izolare acustică
Rezistenţă la foc
Cu vată minerală ISOVER
Cu sau fără vată minerală ISOVER
Execuţie
Bandă de armare Aquaroc®
Pastă de rosturi Aquaroc® ProMix Finish
3
4 Izolaţie
5
Umplere
rosturi
75 - 150 mm
Greutate perete
cca 30 kg/m2
Pentru date complete, consultaţi catalogul „Sisteme şi soluţii Rigips®“.
13
Ghid de montaj sisteme interioare
1. Montajul profilelor metalice
Înainte de realizarea peretelui se va verifica dacă soluţia de compartimentare aleasă
îndeplineşte cerinţele de înălţime cerute în proiect. Înălţimea limită depinde de tipul
profilelor utilizate, de distanţa dintre montanţi și de numărul de straturi de placă. Pe
talpa profilelor metalice șină de ghidaj Rigiprofil® UW se va l
ipi banda de etanșare
Rigips® din polietilenă expandată. Racordul cu pereţii adiacenţi se face cu profile
metalice montant (verticale) Rigiprofil® CW pe care de asemenea se va lipi bandă
de etanșare. Benzile de etanşare folosite în sistemele cu protecţie la foc trebuie să
fie dintr-un material cu clasa de reacţie la foc A1 (total incombustibil), respectiv
benzi din vată minerală bazaltică cu grosimea de 10 mm şi lăţimea corespunzătoare
structurii metalice.
Lungimea profilelor CW va fi cu 1 cm mai mică decât distanţa dintre pardoseală și
planşeu. Acestea se vor introduce în interiorul profilelor UW având grijă ca în partea
de sus să intre cel puţin 2 cm. Interaxul profilelor verticale va fi de 60, 40 sau 30 cm,
în funcţie de cerinţele tehnice ale proiectului. Profilele CW se orientează cu latura
deschisă înspre direcţia de montaj, astfel încât fixarea plăcilor să înceapă dinspre
muchia stabilă.
2. Montajul plăcilor Aquaroc®
Debitare
Plă
cile Aquaroc® se debitează cu un cuţit ascuţit, cutter sau fierăstrău. De asemenea,
se pot utiliza atât fierăstrăul electric circular, cât și fierăstrăul pendular. Pentru a
decupa placa Aquaroc® se poate utiliza un fierăstrău manual sau un fierăstrău pentru
gips-carton.
Pentru crestarea suprafeţei se va utiliza cuţitul, crestarea fiind urmată apoi de
ruperea plăcii sprijinită pe o muchie dreaptă, similar plăcilor din gips-carton.
Se recomandă utilizarea lamelor din carbură sau cu vârf diamantat.
Fixare
Plăcile Aquaroc® se fixează pe structură metalică cu şuruburi Aquaroc® dispuse la o
distanţă de minim 10 mm de la marginea plăcii şi distanţate între ele la maxim 250 mm.
În cazul colţurilor exterioare distanţa între şuruburi se reduce la 200 mm.
Faţa marcată a plăcii Aquaroc® se montează aparent.
Straturi de placă
Şurub Aquaroc®
Un singur strat (12,5 mm)
HB 25
Strat dublu (25 mm)
HB 41
Tratament rosturi
În funcţie de tipul d
e compartimentare, se poate alege între două metode de finisare a rosturilor:
a) lipirea muchiilor plăcilor cu adeziv;
b) chituirea (umplerea) rosturilor, cu lăţime de minim 4 mm, cu pasta Aquaroc® ProMix Finish.
Adeziv poliuretanic
Aquaroc® PU Glue
Rigiprofil® UW
14
4
Placă Aquaroc®
Åžurub
Aquaroc®
Pasta de rosturi
Aquaroc® ProMix
Finish
Bandă autoadezivă
Aquaroc® Tape
Finisare prin lipirea muchiilor plăcilor
Această metodă se va utiliza pentru finisarea
rosturilor la construcţia pereţilor sau a
tencuielilor uscate realizate la interiorul clădirilor
şi presupune lipirea plăcilor în zona rosturilor cu
adezivul poliuretanic Aquaroc® PU Glue.
După fixarea unei plăci Aquaroc® pe structura
metalică se va aplica cu pistolul un cordon
de adeziv cu diametrul de 3-4 mm pe muchia
dreaptă a plăcii, după ce aceasta a fost în
prealabil curăţată de praf.
Fixarea plăcii următoare se face presând
cordonul de adeziv, lăsând un rost de maxim 1
mm între
cele două plăci. După uscare (aprox. 24
de ore), adezivul în exces se îndepărtează cu un
şpaclu sau cuţit.
Finisare prin chituirea (umplerea) rosturilor
Această metodă de finisare a rosturilor este
recomandată atât pentru realizarea plafoanelor
cu plăci Aquaroc® la interiorul şi exteriorul
clădirilor, cât şi pentru intersecţiile suprafeţelor.
La montajul plăcilor se vor prevedea rosturi de
4-5 mm între plăcile alăturate, indiferent de
direcţia acestora, transversală sau longitudinală,
care vor fi umplute cu pasta Aquaroc® ProMix
Finish.
În prima etapă se vor umple rosturile cu chit şi se
vor lăsa să se usuce (min. 12 h). În etapa a doua,
după uscare, rosturile se vor arma cu banda
Aquaroc® Tape care va fi înglobată într-un nou
strat de chit Aquaroc® ProMix Finish.
3. Realizarea rosturilor de dilatare
În proiectarea compartimentărilor vor fi prevăzute rosturi de dilatare verticale dispuse la distanţe de cel mult
6 plăci (7,2 metri) pe lăÅ
£ime ÅŸi 2 plăci pe lungime (6 metri) sau rosturi poziÅ£ionate astfel încât să coincidă cu
rosturile de dilataţie existente în structura clădirii. Pentru tavane vor fi prevăzute rosturi atât la trecerile cu variaţie
a lăţimii deschiderii, cât şi la fiecare 15 m.
Rostul va străbate compartimentarea până la finisaj, fiind preluat şi în planul plăcilor ceramice (sau altele).
Rosturile de dilatare se realizează fie cu profile de rost, fie prin crearea unui spaţiu de 10 mm între plăci. La intersecţiile
suprafeţelor realizate cu plăci Aquaroc® cu cele adiacente, plafoane şi pereţi, se va lăsa un rost de 5 mm. Un rost de
5 mm va fi prevăzut şi între plăci şi tocul ferestrelor şi uşilor. În toate aceste trei situaţii rostul va fi umplut cu un
cordon de chit acrilic cu elasticitate permanentă.
15
4. Finisarea suprafeţei plăcilor Aquaroc®
Plăci ceramice
Suprafaţa plăcilor Aquaroc® este ideală pentru placare cu plăci ceramice. După finisarea
rosturilor, pot fi aplicate
plăci ceramice cu dimensiuni maxime de 50 cm x 50 cm și greutate de până 50 kg/m2 cu tot cu adeziv. Pentru
montarea plăcilor se va utiliza un adeziv flexibil care îndeplineşte cerinţele clasei C2 conform standardului
EN 12004. Recomandăm adezivii weberset marmo plus, weberset porţelanat max2 şi weberset superflex max2.
Profilele montant ale structurii metalice trebuie să fie poziţionate la o distanţă de cel mult 400 mm.
Vopsea, tapet, zugrăveli decorative
Acolo unde se impune un alt fel de finisare decât acoperirea cu plăci ceramice (ex. vopsire, tapet, zugrăveli
decorative), suprafaţa plăcilor Aquaroc® se poate finisa, înainte de decorare, folosind pasta gata preparată
Aquaroc® ProMix Finish.
La finisarea suprafeţelor realizate cu plăci Aquaroc® se disting 2 niveluri de calitate, în funcţie de domeniul de
utilizare:
a) pentru suprafeţe realizate în zone funcţionale ale clădirilor, cum ar fi zone de depozitare sau coridoare
de acces,
la care cerinţele estetice sunt medii, suprafaţa plăcilor Aquaroc® se va finisa, înainte de decorare, folosind pasta
gata preparată Aquaroc® ProMix Finish. Aceasta se aplică în strat cu grosime de min. 1 mm pe întreaga suprafaţă,
prevenind degradarea alcalină a finisajului, crescându-i totodată durabilitatea.
b) atunci când cerinţele de finisare a suprafeţelor realizate cu Aquaroc® sunt ridicate, după finisarea cu pasta
Aquaroc® ProMix Finish se va aplica un tapet din fibră de sticlă, cum sunt cele din gama ADFORS Novelio®. Metoda
se va aplica în special plafoanelor, pentru obţinerea unui nivel de calitate Q3 sau Q4. Adezivul cu care va fi aplicat
tapetul nu trebuie să conţină celuloză.
5. Realizarea suprafeţelor curbe
Pentru realizarea suprafeţelor curbe se vor folosi fâşii de placă Aquaroc®, longitudinale, cu 300 mm lăţime care se
vor monta pe structura metalică realizată cu un interax între montanţi de maxim 300 mm. Raza minimă d
e curbură
este de 1,5 m (convex). Rosturile de minim 4 mm între plăci vor fi finisate cu banda Aquaroc® şi pasta Aquaroc®
ProMix Finish.
La montaj este posibil să apară unele microfisuri care eliberează tensiunile din placă, însă suprafaţa curbă va fi
continuă, fără să apară efectul de poligon.
Pentru finisare se vor aplica instrucţiunile generale de finisare a suprafeţelor interioare realizate cu Aquaroc®.
16
4
Aplicaţii la EXTERIOR
Închideri exterioare cu plăci
Aquaroc®
În aplicaţiile diverse de exterior – de la închideri de
faţadă până la folosirea plăcilor ca astereală sau
saceac în cazul unui acoperiş cu şarpantă, plăcile
Aquaroc® suportă bine ciclurile de îngheţ-dezgheţ și
însoririle puternice. În condiţii de laborator, un ciclu
de îngheţ-dezgheţ de la -20˚C la +20˚C este un
parcurs extrem de solicitant. Placa Aquaroc® a fost
testată conform standardului European EN 12467,
încadrându-se în categoria B (condiţii de e
xterior
care nu sunt severe, caracterizate prin temperaturi
constant ridicate sau intemperii severe). ÃŽn urma
acestor teste, plăcile de ciment nu au suferit nicio
degradare, corespunzând astfel criteriilor de utilizare
la exterior.
Notă: Pentru a împiedica trecerea vaporilor din
interiorul încăperii către zona cu temperatura
mai scăzută a sistemului (unde se poate produce
condens), se va utiliza o barieră de vapori.
17
Componentele sistemelor Aquaroc®
1. Sistemul inteligent ISOVER Vario® pentru controlul umidităţii, cu următoarele componente:
ISOVER VARIO® KM Duplex UV
Membrană climatică inteligentă cu permeabilitate variabilă în funcţie de
umiditatea relativă din spaţiul izolat
ISOVER VARIO® Multitape
Bandă adezivă ranforsată pentru realizarea etanşării şi fixării
străpungerilor prin Vario® KM Duplex UV
ISOVER VARIO® DoubleTwin
Bandă dublu adezivă, flexibilă, cu putere mare de lipire, recomandată
pentru fixarea preliminară a membranei Var
io® KM Duplex UV pe un
suport solid
ISOVER VARIO® KB1
Bandă adezivă pentru realizarea îmbinărilor fâşiilor de folie
Vario® KM Duplex UV
ISOVER VARIO® DoubleFit
Adeziv elastic pentru realizarea de lipituri etanşe la îmbinările dintre
membrana ISOVER Vario® KM Duplex UV şi perete, placă sau planşeu
Pentru realizarea corectă a sistemului de protecţie împotriva umidităţii ISOVER VARIO®, se vor utiliza întotdeauna accesoriile
recomandate de producător.
18
4
2. Adezivi pentru pentru lipirea şi şpăcluirea plăcilor de polistiren sau vată minerală:
weber R40 max2
Recomandat pentru armarea (şpăcluirea) plăcilor de polistiren
expandat, polistiren grafitat, polistiren extrudat şi vată minerală
(bazaltică) şi a suprafeţelor realizate cu plăci Aquaroc®.
weber P40 max2
Recomandat pentru lipirea şi armarea (şpăcluirea) plăcilor
de vată minerală (bazaltică), polistiren expandat şi polistiren
grafitat. Este recomandat pe suprafeţe realizate cu p
lăci
Aquaroc®.
weber P50 max2
Recomandat pentru lipirea şi armarea (şpăcluirea) plăcilor de
polistiren extrudat (asperizat), polistiren grafitat, polistiren
expandat şi vată minerală (bazaltică). Este recomandat pe
suprafeţe realizate cu plăci Aquaroc®.
weber mesh prestige
Plasă de armare cu densitatea de 160 g/m2, recomandată pentru
armarea sistemelor de izolaţie termică cu polistiren expandat,
grafitat sau extrudat.
19
Fişe de sistem pentru închideri exterioare
Perete de închidere faţadă pe structură metalică dublă
3.63.17-a
Pereţi de compartimentare neportanţi
pe structură metalică simplă UW/CW 50/75/100 mm
1.1
3.2
4.3
4.2
4.1
3.2
Placare dublă faţa interioară
2x12,5 mm Rigips® RF/RFI
Placare dublă faţa exterioară
1x12,5 mm Rigidur® H
1x12,5 mm Aquaroc®
3.3
6
acţie
tiefr
n
a
te
două
Pere
nim
i
m
lă)
(cu
e tab
d
i
r
u
strat
2
3.1 1.2
3.3
6
7
1.1
1.1
4.2
Rw până la 69 dB
Rezistenţă la foc
1.3
4.1
Izolare acustică
EI 90
2 5.2
EI 90
Rezistenţă termică
300 mm
(calculată în câmp curent)
R= 6,78 m2K/W
(valoarea calculată nu
include stratul de tablă)
7
1
Placare
2 EtanÅŸare
3
Structură
metalică
1.3
1.2
Montaj
Rezistenţă
la foc
Şină de
ghidaj
Montant
4 Izolaţie
5
Umplere
rosturi
Barieră de
vapori
Strat
7
antiefracţie
6
Execuţie
4.3
5.1
≤ 600 mm
1.1 Plăci din gips-carton Rigips® RF/RFI 12,5 mm
1.2 Plăci Rigidur® 12,5 mm
1.3 Plăci Aquaroc® 12,5 mm
Şuruburi autofiletante Rigips® pentru gips-carton
Şuruburi autofiletante Rigidur®
Şuruburi autofiletante Aquaroc®
Etanşarea se realizează cu materiale de etanşare
cu clasa de reacţie la foc A1 (bandă vată minerală
bazaltică)
3.1 Profil Rigiprofil® UW 100 - 0,6 mm
3.2 Profil Rigiprofil® CW 100 - 0,6 mm
3.3 Ştraifuri placă din gips-carton
Rigips® 250x250 mm pentru rigidizarea structurii
4.1 Vată minerală bazaltică ISOVER - 100 mm
4.2 Vată minerală de sticlă ISOVER - 50 mm
4.3 Vată mineral
ă de sticlă ISOVER - 100 mm
Bandă de armare
5.1 Adeziv weber R40 max2
5.2 Pastă de rosturi Rigips® SUPER
ISOVER VARIO® KM Duplex UV (funcţie de calcul
termic)
Tablă zincată Z100/0,5 mm
Pentru date complete, consultaţi catalogul „Sisteme şi soluţii Rigips®“.
20
4
Înălţime perete
7000 mm
Grosime perete
300 mm
Greutate perete
≈ 62 kg/m2
(fără izolaţie)
Perete de închidere faţadă pe structură metalică dublă
3.63.17-b
Pereţi de compartimentare neportanţi
pe structură metalică simplă UW/CW 50/75/100 mm
1.1
3.2
4.3
4.2
4.1
3.2
3.3
6
acţie
tiefr
n
a
te
două
Pere
nim
i
m
lă)
(cu
e tab
d
i
r
u
strat
2
3.1 1.2
3.3
6
7
1.1
1.1
1.3
4.1
4.2
2 5.2
Placare dublă faţa interioară
2x12,5 mm Rigips® RF/RFI
Placare dublă faţa exterioară
1x12,5 mm Rigidur® H
1x12,5 mm Aquaroc®
Izolare acustică
Rw până la 69 dB
Rezistenţă la foc
EI 180
300 mm
Rezistenţă termică
(calculată în câmp
curent)
R= 6,78 m2K/W
7
1.3
1.2
4.3
≤
600 mm
EI 180
5.1
1
Placare
Montaj
1.1 Plăci din gips-carton Rigips® RF/RFI 12,5 mm
1.2 Plăci Rigidur® 12,5 mm
1.3 Plăci Aquaroc® 12,5 mm
Şuruburi autofiletante Rigips® pentru gips-carton
Şuruburi autofiletante Rigidur®
Şuruburi autofiletante Aquaroc®
2
EtanÅŸare
Rezistenţă
la foc
Etanşarea se realizează cu materiale de etanşare
cu clasa de reacţie la foc A1 (bandă vată
minerală bazaltică)
3
Structură
metalică
4
Izolaţie
5
Umplere
rosturi
6
Barieră de
vapori
ISOVER VARIO® KM Duplex UV
(funcţie de calcul termic)
7
Strat
difuzie
Folie difuzie vapori
Şină de
ghidaj
Montant
3.1 Profil Rigiprofil® UW 100 - 0,6 mm
3.2 Profil Rigiprofil® CW 100 - 0,6 mm
3.3 Ştraifuri placă din gips-carton Rigips®
250x250 mm pentru rigidizarea structurii
Înălţime perete
6000 mm
Grosime perete
300 mm
4.1 Vată minerală bazaltică ISOVER - 100 mm
4.2 Vată minerală sticlă ISOVER - 50 mm
4.3 Vată minerală sticlă ISOVER - 100 mm
Execuţie
Band
ă de armare
5.1 Adeziv weber R40 max2
5.2 Pastă de rosturi Rigips® SUPER
Greutate perete
≈ 62 kg/m2
(fără izolaţie)
Pentru date complete, consultaţi catalogul „Sisteme şi soluţii Rigips®“.
21
Ghid de montaj închideri exterioare
1. Montajul profilelor metalice
Pentru realizarea pereţilor, montajul structurii se începe cu aplicarea benzii de etanşare pe profilele perimetrale
UW şi CW, care apoi se fixează de structura de rezistenţă a clădirii cu elemente de fixare corespunzătoare. Benzile
de etanşare folosite în sistemele cu protecţie la foc trebuie să fie din materiale cu clasa de reacţie la foc A1 (total
incombustibil), respectiv benzi din vată minerală bazaltică ISOVER cu grosimea de 10 mm şi lăţimea aferentă structurii
metalice. Apoi se montează profilele CW, prinderea acestora cu şuruburi de profilele UW nefiind permisă. În cazul
utilizării unei structuri duble de profile CW, cele două rânduri de profile se vor prinde între ele cu b
ucăţi de placă.
Profilele metalice Rigiprofil® realizate din tablă de oţel zincată, gofrate prin tehnologia Ultrasteel®, conferă pereţilor
realizaţi cu plăci Aquaroc® o rigiditate mai mare faţă de profilele cu suprafaţă netedă. Pentru o rigiditate crescută
se pot utiliza montanţi UA cu grosime de 2 mm, iar pentru o rezistenţă sporită la coroziune se pot utiliza profile cu
protecţie anticorozivă specială (Rigiprofil® Plus, Rigips® C3 sau Rigips® C5).
De asemenea, se pot utiliza şi alte sisteme de structuri metalice, cum ar fi cele specifice faţadelor ventilate (ex. profile
T, L sau Z din aluminiu sau oţel sau profile rectangulare, din oţel).
2. Montajul barierei de vapori ÅŸi a stratului de difuzie
Principala cerinţă la montarea membranelor este ca suprafaţa realizată să fie perfect etanşă.
Membrana climatică inteligentă, cu permeabilitate variabilă, ISOVER VARIO® KM Duplex UV se montează
întotdeauna pe faţa caldă a sistemului (la nivelul
structurii metalice) şi are rol de etanşeitate şi control al umidităţii.
Pentru îmbinare, foliile se suprapun cel puţin 15 cm pe verticală şi 10 cm pe orizontală şi se lipesc cu banda
autoadezivă ISOVER VARIO® KB 1. În zonele de contact cu tâmplăria şi în zonele perimetrale se foloseşte adezivul
elastic ISOVER VARIO® DoubleFit. Pentru descrierea detaliată a sistemului de control al umidităţii ISOVER Vario® şi
a paşilor de montaj, accesaţi www.isover.ro.
Membrana (de hidroizolaţie, de aerisire) impermeabilă
este poziţionată pe placa Rigidur® H de la exterior, înainte
de montarea plăcii Aquaroc®. Direcţia corectă pentru
montarea membranei este indicată pe suprafaţa acesteia.
Membrana este montată temporar cu bandă adezivă
și se va fixa permanent la montarea plăcii Aquaroc®.
Suprapunerea foliei trebuie realizată prin fixarea acesteia
la partea inferioară și apoi continuarea către partea
superioară. Suprapunerile foliei, atât pe verticalÄ
ƒ, cât ÅŸi pe
orizontală, trebuie să fie de minim 100-150 mm.
Se vor respecta instrucţiunile de montaj recomandate de
producătorul membranei impermeabile.
22
4
3. Montajul plăcilor Aquaroc®
Debitare
Plăcile Aquaroc® pot fi tăiate utilizând un fierăstrău, un circular sau prin crestarea suprafeţei cu lame dure (cu vârf
din tungsten, de exemplu) urmată de ruperea plăcii sprijinite pe o muchie dreaptă, similar plăcilor din gips-carton.
Fixare
Plăcile Aquaroc® trebuie fixate cu șuruburi corespunzătoare pentru placă, tip și grosime a profilelor (lemn, oţel sau
aluminiu). Capul șurubului trebuie să aibă diametrul de minim 8 mm pentru a asigura performanţa de rezistenţă
la vânt în cazul sistemelor de exterior. Nu este necesară găurirea prealabilă a plăcii. Se recomandă utilizarea unui
limitator de adâncime pentru mașina de înșurubat cu scopul de a controla nivelul de introducere a șuruburilor.
Capul șurubului trebuie să fie la același nivel cu
suprafaţa plăcii.
Pentru fixarea plăcilor Aquaroc® în construcţia pereţilor de
închidere faţadă (soluţiile Rigips® 3.63.17a şi 3.63.17b) se
utilizează şuruburile Aquaroc® HB 41 cu lungimea de 41 mm
la distanţe de maxim 230 mm.
Pentru situaţiile în care plăcile Aquaroc® se fixează pe o
structură de profile metalice cu grosimea mai mare de 0,7 mm
se vor utiliza şuruburi autoperforante din oţel rezistent la
coroziune (tip C3-C5 conform EN 12944) sau oţel inoxidabil
(EN 10088), cu dimensiuni minime 3,5 x 25 mm ÅŸi diametrul
capului şurubului ≥ 8 mm. Materialul și geometria șurubului
trebuie să corespundă materialului structurii, mai ales în
ceea ce privește grosimea, de exemplu 4,0 x 40 mm pentru
structuri din lemn.
Distanţa minimă dintre centrul șuruburilor și marginea
plăcii trebuie să fie de 15 mm.
Realizare goluri de ferestre și uşi, buiandrugi, colţuri
La realizarea golurilor de ferestre şi uşi, îmbinările dintre plăci trebuie să nu co
incidă cu linia de montare a
buiandrugilor sau cu cadrele ferestrelor și ușilor, acestea trebuind să fie decalate cu minim 40 cm pe direcţie
orizontală şi 15 cm pe verticală. Tâmplăria trebuie fixată de o structură metalică independentă, înglobată în perete,
pentru a nu transfera tensiuni plăcilor. În secţiunile utilizate pentru realizarea pervazului ferestrei, plăcile trebuie să
asigure o înclinaţie de minim 10° pentru scurgerea apei.
Pentru prevenirea apariţiei crăpăturilor la colţurile golurilor de ușă sau de fereastră în masa tencuielii aplicate
direct pe placă, trebuie aplicate benzi diagonale de armare cu dimensiunea de minim 20 x 40 cm la 450 înainte
de aplicarea tencuielii. De asemenea, muchiile acestor goluri trebuie armate profile PVC secundare pentru colţuri,
rezistente la apă.
23
Tratament rosturi
Tratamentul rosturilor se stabileşte după caz, în funcţie de configuraţia închiderii exterioare și finisajul care
urmează a fi apl
icat suprafeţei. În cazul în care plăcile necesită finisaj direct:
• etapa 1: se vor umple rosturile cu chit şi se vor lăsa să se usuce (min. 12 h);
• etapa 2: după uscare, rosturile se vor arma cu o bandă din plasă de armare (cu lăţimea de minim 10 cm),
acoperită la rândul ei cu un nou strat de chit cu lăţime de minim 15 cm.
Dimensiunea rostului dintre plăcile Aquaroc® va fi de 4-5 mm.
Utilizaţi un distanţier pentru a asigura distanţa optimă.
Produse recomandate:
• adezivi de termosistem: weber R40 max2 sau weber P50 max2
• plasa de armare weber mesh prestige (160 g/m2)
4. Realizarea rosturilor de dilatare
În câmpul faţadei trebuie prevăzute rosturi de dilatare orizontale și verticale de minim 20 mm, distanţate diferit,
în funcţie de orientarea plăcilor. Suplimentar, trebuie prevăzute rosturi care să coincidă cu rosturile structurale ale
clădirii sau cu modificările în dimensiunea faÅ£adei. Se recomandă ca rosturile să nu coincidÄ
ƒ cu colÅ£urile interioare
sau ramele golurilor (deschideri).
Rosturi de dilatare în cazul plăcilor Aquaroc®
montate în poziţie orizontală
Cu plăcile Aquaroc® se pot construi faţade continue, care trebuie
întrerupte de rosturi de dilatare verticale la fiecare 12 m (ex. la
fiecare 5 plăci cu lungime de 2,5 m). Sunt necesare rosturi
orizontale la fiecare 6 m (la fiecare 5 plăci sau 2 etaje).
Rosturi de dilatare în cazul plăcilor Aquaroc®
montate în poziţie verticală
Regula de întrerupere a faţadei cu rosturi de dilatare la fiecare
5 plăci atât pe verticală, cât şi pe orizontală, se menţine şi pentru
acest tip de montaj.
Suplimentar, trebuie prevăzute rosturi care să coincidă cu
rosturile structurale ale clădirii sau cu modificările în dimensiunea
faţadei. Se recomandă ca rosturile să nu coincidă cu colţurile
interioare sau ramele golurilor (deschideri). Trebuie prevăzute
rosturi de dilatare orizontale și verticale de cel puţin 20 mm.
24
4
12
5. Finisarea suprafeţei plăcilor Aquaroc®
Suprafaţa tencuită
Atunci când placa Aquaroc® este utilizată în construcţia pereţilor exteriori, fiind
expusă intemperiilor, suprafaţa acesteia se va finisa prin tencuire. Tencuiala trebuie
să fie compatibilă cu cerinţele aplicabile sistemelor de termoizolare la exterior
(termosistem sau ETICS). Se va utiliza plasa de armare și tencuială decorativă
acrilică sau pe bază de siloxan, cu un coeficient de absorbţie a luminii solare
α ≤ 0,5. Tencuielile decorative minerale nu sunt recomandate ca sistem de finisare.
Produse recomandate:
weber R40 max2, plasă de armare weber mesh prestige 160 g/m2.
1 După tratamentul rosturilor trebuie utilizată o masă de șpaclu pentru
tencuirea panourilor Aquaroc®. Aplicaţi primul strat cu un fier de glet dinţat
din oţel inoxidabil, cu dinţi de 6 x 6 mm.
2 Deasupra, aplicaţi o plasă din fibră de sticlă cu rezistenţă la substanţe
alcaline (160 g/m2), înglobând-o în masa d
e mortar. Plasa trebuie
suprapusă minim 10 cm pentru asigurarea continuităţii.
3 După uscarea primului strat, aplicaţi al doilea strat cu o gletieră, pentru
a uniformiza și netezi întreaga suprafaţă.
Grosimea minimă a masei de şpaclu este de 4 mm.
4 Finisajul trebuie aplicat după uscarea masei de șpaclu (minim 3 zile). Mai
întâi, aplicaţi o amorsă cu o pensulă sau rolă. După o perioadă de uscare de
3 zile, aplicaţi tencuiala decorativă ca strat de finisare.
5 Precauţiile aplicabile sistemelor de tencuieli decorative, de protejare a
faţadei, în general, sau în zonele de intersecţie cu trotuarul și pavajul se
aplică și pentru acest sistem Aquaroc®.
25
Sistem de termoizolare la exterior (termosistem/ETICS)
Pe suprafaţa plăcilor Aquaroc® se poate monta un sistem de termoizolare la exterior
(termosistem sau ETICS).
1 Panourile de material termoizolant trebuie lipite cu un adeziv potrivit ETAG
004, distribuit pe întreaga suprafaţă a panoului, uti
lizând un fier de glet dinţat
din oţel inoxidabil, cu dinţii de 10 x 10 mm.
2 Suplimentar, trebuie efectuată o ancorare mecanică a panourilor izolatoare
folosind 4 până la 6 buc/m2.
3 Panourile trebuie aplicate din partea inferioară spre partea superioară, cu
îmbinări acoperite, evitând îmbinările deschise.
4 Pentru tencuirea panourilor de izolare se poate folosi același mortar utilizat
pentru lipire. Aplicaţi primul strat cu un fier de glet dinţat (6 x 6 mm), iar
deasupra aplicaţi o plasă cu rezistenţă la substanţe alcaline (160 g/m2),
apăsând ușor pe mortar. Plasa trebuie suprapusă minim 10 cm pentru
asigurarea continuităţii.
5 După uscarea primului strat, aplicaţi al doilea strat pentru uniformizarea și
netezirea întregii suprafeţe.
6 Finisajul trebuie aplicat după uscarea masei de șpaclu (minim 3 zile). Mai
întâi, aplicaţi o amorsă cu o pensulă sau rolă. După o perioadă de uscare de 3
zile, aplicaţi un strat de finisare cu o tencuia
lă umedă.
7 Precauţiile tipice sistemelor de izolaţie termică exterioară (termosistem sau
ETICS), de protejare a faţadei, de izolare a tâmplăriei ferestrelor, de protejare în
zone cu risc de impact sau în zone de contact cu trotuarul/pavajul se aplică și
pentru acest sistem Aquaroc®.
26
4
6. Montajul termoizolaţiei
Montajul se va începe cu profilul de soclu, continuând cu fixarea
plăcilor. Cu ajutorul unei gletiere zimţate se aplică adezivul
pe placa de polistiren sau vată minerală. Plăcile din material
termoizolant se montează decalat, distanţa pe verticală între
rosturi fiind de minim 25 cm. Se va urmări ca plăcile să fie
aşezate cât mai apropiat, lipite una de alta, cu marginile în
contact, perfect plane ÅŸi aliniate.
Rosturile mai mari de 2 mm vor fi umplute cu material izolant
sau cu izolaţie din spumă cu densitate scăzută. Rosturile nu se
vor umple cu adeziv. Se recomandă utilizarea plăcilor întregi.
În anumite situaţii (pentru comp
letări) se permite utilizarea unor
bucăţi de panou cu lăţime de minim 25 cm, dar în niciun caz
acestea nu se vor monta la colţuri, în zone de margine sau acolo
unde solicitările sunt mai intense.
Pentru asigurarea unei bune fixări a plăcilor termoizolante se
utilizează dibluri de fixare. Acestea trebuie alese ţinând cont că
fixarea se va face într-o placă subţire, de ciment, cu grosime
de 12,5 mm, de exemplu Ejotherm STR H. Trebuie acordată o
atenţie deosebită atunci când greutatea termosistemului (adeziv
+ izolaţie + tencuială decorativă) depăşeşte 30 kg/m2, când
înălţimea clădirii este mai mare de 22 m sau când forma clădirii
şi zona în care este amplasat conduc la presiuni ridicate ale
vântului.
Amplasarea diblurilor pentru fixarea
plăcilor de polistiren expandat (EPS)
Amplasarea diblurilor pentru fixarea
plăcilor de vată minerală
Odată montate, diblurile se vor acoperi cu masă de şpaclu.
Pe suprafaţa plăcilor termoizolante puse pe
poziţie se aplică un
strat de masă de şpaclu în care se înglobează plasa de armare.
Plasa de armare se suprapune pe minim 10 cm, iar grosimea
stratului de adeziv va fi de aproximativ 6 mm.
Produse recomandate:
• adezivi de termosistem: weber R40 max2,
weber P40 max2 sau weber P50 max2;
• plasă de armare weber mesh prestige (160 g/m2);
• vată minerală ISOVER: ISOVER FASSADE, ISOVER PROFI FASSADE.
27
Depozitare, transport ÅŸi manipulare
Componentele sistemelor Aquaroc® se pot transporta cu orice mijloace de transport convenţionale, cu condiţia ca
să nu se deterioreze în timpul etapelor procesului: încărcare, transport și descărcare. Acestea trebuie protejate de
ploaie, umezeală sau expunere excesivă la lumina soarelui.
Manevrarea mecanică a plăcilor Aquaroc® cu un stivuitor sau o macara trebuie realizată numai când plăcile sunt
așezate pe palet.
Manipularea plăcilor Aquaroc® trebuie realizată întotdeauna de două persoane.
Plăcile se transpo
rtă manual, în poziţie verticală (a muchiei transversale).
Înainte de a fi manipulată, placa trebuie ridicată sprijinind muchia acesteia pe
stivă.
Max 8
Plăcile Aquaroc® trebuie să fie depozitate pe paleţi, pe o suprafaţă tare și uniformă
și să fie protejate împotriva umidităţii și intemperiilor. Paleţii Aquaroc® se furnizează
cu acoperire de protecţie. La locul de montaj și în timpul utilizării se recomandă ca
plăcile Aquaroc® să rămână acoperite cât mai mult timp posibil.
Pentru depozitare în condiţii de siguranţă la locul de montaj, paleţii Aquaroc®
trebuie stivuiţi până la o înălţime maximă egală cu 4 distanţe de ridicare de
la sol. Această înălţime poate fi crescută până la 8 distanţe de ridicare de
la sol, cu condiţia să se verifice dacă capacitatea portantă a podelei este
corespunzătoare.
Plăcile Aquaroc® nu trebuie rezemate de pereţi, deoarece acest lucru poate
afecta geometria plăcii.
ÃŽnainte de montaj,
plăcile Aquaroc® trebuie adaptate la umiditatea și temperatura ambientale. Materialele de
umplere a rosturilor, masa de șpaclu și materialele de finisare trebuie aplicate la temperaturi mai mari de 5°C.
28
4
Detalii CAD - pereţi de interior
≤ 600
5.3
≤ 600
5.2
≤ 600
4.1
1.1
3.1
2.1
3.2
5.1(5.2)
3.2
Detaliu de colţ
2.1
3.3
5.2
5.1(5.2)
2.1
4.1
1.1
3.1
Detaliu de intersecţie
între pereţi
Detaliu de legătură
cu ÅŸapa
≤ 600
3.2
1.1
4.1
3.2
3.1
3.3
5.2
2.2
2.1
3.3
5.2
1.1
3.1
2.2
5.1(5.2)
2.1
4.1
Detaliu de legătură la pereţi
masivi (beton, caramidă, BCA)
1.1
4.1
3.2
Detaliu de legătură la
planÅŸeu cu pardoseala
flotantă
1.1
Placă Aquaroc®, d=12,5 mm
2.1
Şuruburi Aquaroc®
2.2
Åžurub cu diblu sau diblu metalic Rigips
3.1
3.1.
Rigiprofil® UW ≥ 50-0,6 mm, gofrat
2.2
3.3
2.1
5.2
3.2.
Rigiprofil® CW ≥ 50-0,6 mm, gofrat
3.3.
Bandă etanşare Rigips®
4.1
Izolaţie vată minerală ISOVER
5.1
Adeziv poliuretanic Aquar
oc®
5.2.
Pastă Aquaroc® ProMix Finish
5.3
Profil de colţ Rigips®
5.4.
Vată minerală ISOVER cu aplicaţii pentru pardoseli flotante
5.4
NOTÄ‚:
Toate îmbinările subansamblurilor nestructurale, realizate în sisteme de plăci subţiri pentru montaj uscat (Aquaroc®), cu
componentele adiacente trebuie realizate la o distanţă de 5 mm. Pentru gestionarea controlată a fisurilor, se recomandă utilizarea
unor benzi de separare la contactul cu suprafeţele adiacente, umplerea rosturilor cu pastă gata preparată, Aquaroc® ProMix Finish,
şi îndepărtarea excesului de bandă după întărirea pastei.
Etanşarea rosturilor dintre plăci se face cu adeziv poliuretanic Aquaroc® sau Aquaroc® ProMix Finish.
Pentru diferite soluţii de finisare a suprafeţelor realizate cu Aquaroc®, la interior, consultaţi capitolul referitor la modul de finisare a suprafeţelor.
29
Detalii CAD - pereţi de interior
Detaliu de realizare a
rostului de dilatare
≤ 600
3.2
2.2
3.3
5.2
1.
1
3.1
5.1(5.2)
2.1
4.1
3.4
≤
≥
≤
20 20 20
Detaliu de legătură
la tencuiala uscată
pe structură
independentă
1.1
5.3
1.1
1.1
3.2
4.1
3.1
2.1 2.3
5.1(5.2)
3.5
4.1
≤ 200
3.1
3.2
2.3
1.1
3.1
2.3
2.1
3.2
3.1
Detaliu montaj clapetă de revizie
≤ 150
4.1 3.1
1.1
≤ 150
3.6
3.7
6.1
3.2
2.1
3.7
3.3
3.1
3.6
1.1
Placă Aquaroc®, d = 12,5 mm
2.1
Şuruburi Aquaroc®
2.2
Şurub cu diblu sau diblu metalic Rigips®
2.3
Şurub autoperforant Rigips®
3.1.
Rigiprofil® UW ≥ 50-0,6 mm, gofrat
3.2
Rigiprofil® CW ≥ 50-0,6 mm, gofrat
3.3
Bandă etanşare Rigips®
3.4 Rigiprofil® UW ≥ 75-0,6 mm, gofrat
3.2
3.5
6.2
Rigiprofil® CW ≥ 75-0,6 mm, gofrat
3.6 Profil Rigips® UA ≥ 50-2 mm
3.6
3.6
3.7
3.1
2.2
3.3
Detaliu montaj toc de uşă
NOTÄ‚:
3.7
Colţar Rigips® pentru profil UA ≥ 50-2 mm
4.1
Izolaţie vată minerală ISOVER
5.1
Adeziv poliuretanic Aquaroc®
5.2
Pastă Aquaroc® ProMix Finish
5.3
Profil de colţ Rigips
®
6.1.
Toc uşă
6.2 Profil de buiandrug
Toate îmbinările subansamblurilor nestructurale, realizate în sisteme de plăci subţiri pentru montaj uscat (Aquaroc®), cu
componentele adiacente trebuie realizate la o distanţă de 5 mm. Pentru gestionarea controlată a fisurilor, se recomandă utilizarea
unor benzi de separare la contactul cu suprafeţele adiacente, umplerea rosturilor cu pastă gata preparată, Aquaroc® ProMix Finish,
şi îndepărtarea excesului de bandă după întărirea pastei.
Etanşarea rosturilor dintre plăci se face cu adeziv poliuretanic Aquaroc® sau Aquaroc® ProMix Finish.
Pentru diferite soluţii de finisare a suprafeţelor realizate cu Aquaroc®, la interior, consultaţi capitolul referitor la modul de finisare a suprafeţelor.
30
4
≥ 30
Detalii CAD - pereţi de interior
≥ 500
2.1
4.1
3.1
1.1 3.2
4.2
2.2
2.1
4.1
5.1(5.2)
4.2
≥ 30
≥ 500
Detaliu montaj doză electrică
600
mm
1.1
3.1
2.1
600
mm
5.3
2.2
3.2
1.3
Detaliu pere
te hibrid la baie
pentru placaj cu piatră naturală
2.3
5.3
1.1
Placă Aquaroc®, d = 12,5 mm
1.2.
Placă din gips-carton Rigips® tip RBI/RFI, d = 12,5 mm
1.3.
Placă din gips-carton Rigips® tip RB/RF, d = 12,5 mm
2.1
Şuruburi Aquaroc®
2.2
Şurub autoperforant Rigips®
3.2
5.1(5.2)
2.1
1.2
1.1
3.1
4.1
2.4. Şurub autofiletant Rigips®
3.1.
Rigiprofil® UW ≥ 50-0,6 mm, gofrat
3.2. Rigiprofil® CW ≥ 50-0,6 mm, gofrat
4.1.
Izolaţie vată minerală ISOVER
4.2. Izolaţie vată minerală ISOVER cu punct de topire ≥ 1000°C
5.1
Adeziv poliuretanic Aquaroc®
5.2
Pastă Aquaroc® ProMix Finish
5.3. Chit de rosturi Rigips®
NOTÄ‚:
Toate îmbinările subansamblurilor nestructurale, realizate în sisteme de plăci subţiri pentru montaj uscat (Aquaroc®), cu
componentele adiacente trebuie realizate la o distanţă de 5 mm. Pentru gestionarea controlată a fisurilor, se recomandă utilizarea
unor benzi de separare la contactul cu suprafeţele adiacente, umplere
a rosturilor cu pastă gata preparată, Aquaroc® ProMix Finish,
şi îndepărtarea excesului de bandă după întărirea pastei.
Etanşarea rosturilor dintre plăci se face cu adeziv poliuretanic Aquaroc® sau Aquaroc® ProMix Finish.
Pentru diferite soluţii de finisare a suprafeţelor realizate cu Aquaroc®, la interior, consultaţi capitolul referitor la modul de finisare a suprafeţelor.
31
Detalii CAD - pereţi de interior
Pereţi antiefracţie WK 2 şi WK 3
WK 2
3.2
6.1
2.1
5.1
1.1
3.1
≤ 600
1.1
Placă Aquaroc®, d = 12,5 mm
2.1
Şuruburi Aquaroc®
3.1.
Rigiprofil® UW ≥ 50-0,6 mm, gofrat
3.2. Rigiprofil® CW ≥ 50-0,6 mm, gofrat
WK 3
6.2
5.1
Adeziv poliuretanic Aquaroc® /
Pastă Aquaroc® ProMix Finish
6.1.
Foaie de tablă zincată, d=0,5 mm
6.2. Nit de aluminiu (şurub autoperforant Rigips®)
3.2
6.1
2.1
5.1
3.1
1.1
≤ 600
Conform DIN 18106 / 2003-09, clasa de rezistenţă la efracţie WK 2 corespunde claselor de risc scăzut pentru locuinţe
a rosturilor cu pastă gata preparată, Aquaroc® ProMix Finish,
şi îndepărtarea excesului de bandă după întărirea pastei.
Etanşarea rosturilor dintre plăci se face cu adeziv poliuretanic Aquaroc® sau Aquaroc® ProMix Finish.
Pentru diferite soluţii de finisare a suprafeţelor realizate cu Aquaroc®, la interior, consultaţi capitolul referitor la modul de finisare a suprafeţelor.
31
Detalii CAD - pereţi de interior
Pereţi antiefracţie WK 2 şi WK 3
WK 2
3.2
6.1
2.1
5.1
1.1
3.1
≤ 600
1.1
Placă Aquaroc®, d = 12,5 mm
2.1
Şuruburi Aquaroc®
3.1.
Rigiprofil® UW ≥ 50-0,6 mm, gofrat
3.2. Rigiprofil® CW ≥ 50-0,6 mm, gofrat
WK 3
6.2
5.1
Adeziv poliuretanic Aquaroc® /
Pastă Aquaroc® ProMix Finish
6.1.
Foaie de tablă zincată, d=0,5 mm
6.2. Nit de aluminiu (şurub autoperforant Rigips®)
3.2
6.1
2.1
5.1
3.1
1.1
≤ 600
Conform DIN 18106 / 2003-09, clasa de rezistenţă la efracţie WK 2 corespunde claselor de risc scăzut pentru locuinţe
... ascunde
Alte documentatii ale aceleasi game Vezi toate
Fisa tehnica
1 p | RO
Aquaroc®
