Pagina 1 - Plafoane metalice rezistente la foc GRIRO Fisa tehnica Romana SPECIFICATIE DE PRODUS...

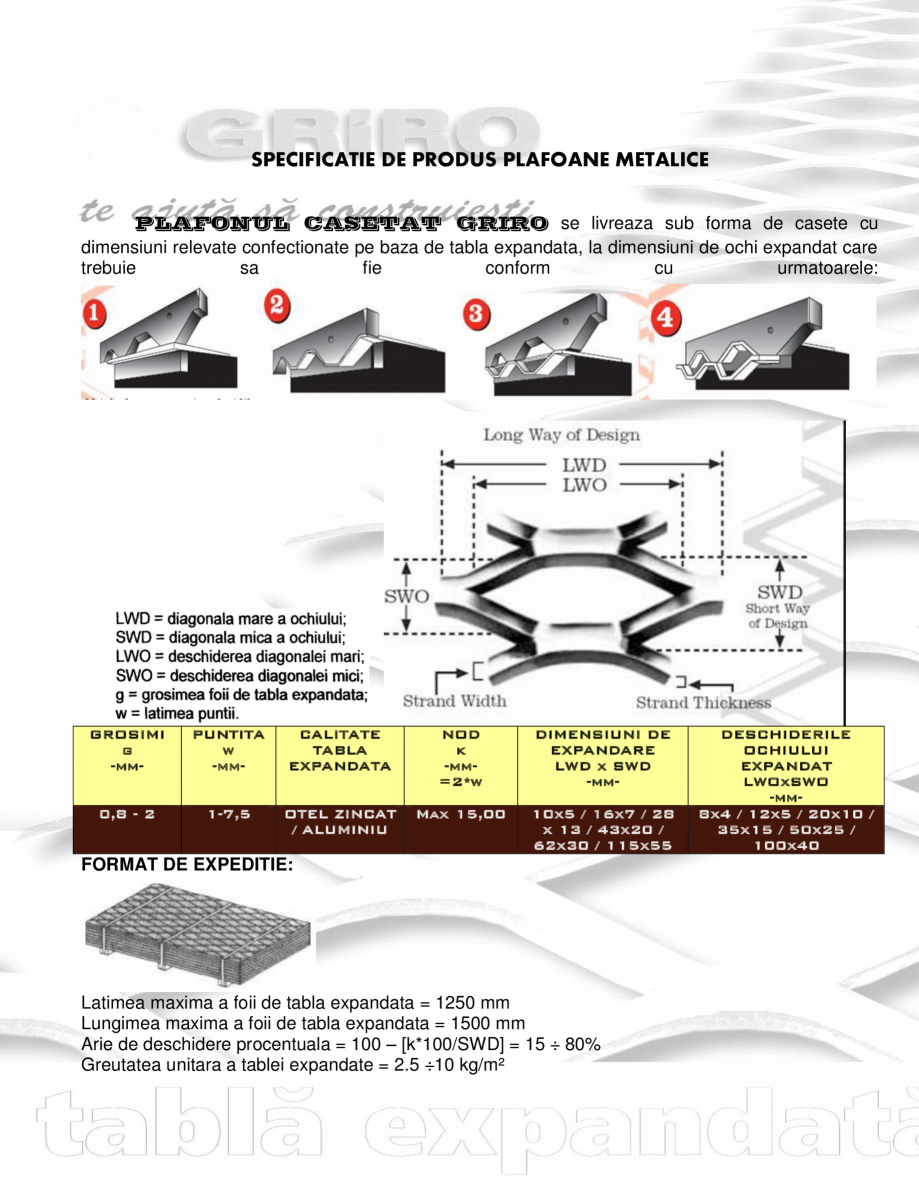

SPECIFICATIE DE PRODUS PLAFOANE METALICE PLAFONUL CASETAT GRIRO se livreaza sub forma de casete cu dimensiuni relevate confectionate pe baza de tabla expandata, la dimensiuni de ochi expandat care trebuie sa fie conform cu urmatoarele: GROSIMI g -mm- PUNTITA w -mm- CALITATE TABLA EXPANDATA NOD k -mm=2*w DIMENSIUNI DE EXPANDARE LWD x SWD -mm- 0,8 - 2 1-7,5 OTEL ZINCAT / ALUMINIU Max 15,00 10x5 / 16x7 / 28 x 13 / 43x20 / 62x30 / 115x55 FORMAT DE EXPEDITIE: Latimea maxima a foii de tabla expandata = 1250 mm Lungimea maxima a foii de tabla expandata = 1500 mm Arie de deschidere procentuala = 100 – [k*100/SWD] = 15 ÷ 80% Greutatea unitara a tablei expandate = 2.5 ÷10 kg/m² DESCHIDERILE OCHIULUI EXPANDAT LWOxSWO -mm8x4 / 12x5 / 20x10 / 35x15 / 50x25 / 100x40 TOLERANTE:  Pentru rombul expandat abaterea lungimii formatului de expeditie este ± 3 mm;  Pentru planeitatea formatului expandat abaterea este de ± 3 mm la dimensiunea casetei;  Pentru paralelismul form

Pagina 1-Plafoane metalice rezistente la foc GRIRO Fisa tehnica Romana SPECIFICATIE DE PRODUS PLAFOANE...

Pagina 2 - Plafoane metalice rezistente la foc GRIRO Fisa tehnica Romana atului expandat abaterea...

atului expandat abaterea este de ± 2 mm la dimensiunea casetei;  Latimea puntii si grosimea materialului au o toleranta de ± 0.2 mm. Expandarea are loc pe axa lungimii de foaie, pe care este dispusa si diagonala mica a ochiului( 13 mm ), pe cand latimea ramane constanta cu cea a tablei lise, pe ea dispunandu-se diagonala mare. 1. STRUCTURA ASCUNSA Casetele sunt executate prin sudarea in puncte a casetei de tabla expandata de rama din platbanda ambutisata cu 2 C-uri si 2 corniere la format maxim 1250x1500 mm si se monteaza la pas pe ambele directii de maxim 10 mm. Vopsirea in camp electrostatic RAL se aplica intr-un strat mediu de 75 µm cu vopseluri polimerice rezistente la foc. Profilele aferente structurii de prindere a plafonului vor fi executate din tabla otel zincat DX51D Z275, pe grosime 1,5 mm( profil de inchidere panou din platbanda ambutisata, profile de sustinere cornier si profil “C” si “U” ). Tirantii sunt executati din tije filetata de 8 mm diametru cu lungimi

Pagina 2-Plafoane metalice rezistente la foc GRIRO Fisa tehnica Romana atului expandat abaterea este de ± 2...

Pagina 3 - Plafoane metalice rezistente la foc GRIRO Fisa tehnica Romana maxim
2000 mm. Pentru...

maxim 2000 mm. Pentru imbinari mecanice se vor folosi seturi de surub-piulita-saiba tip M8. Pasul de montaj al lungimii va fi stabilit in baza proiectului. Greutatea repartizata a sistemului de prindere din otel = 3.0 kg/m² Greutatea repartizata a sistemului de plafon cu tabla expandata in functie de material si arie de deschidere = 5,5 ÷13 kg/m² Demontarea profilelor expandate se face prin impingerea casetelor suprapuse una dupa alta in unghi de 30º in directie verticala-sus( sagetile rosii ), urmata de o miscare de declipsare pe latura scurta a profilul C din componenta casetei( sageata galbena ) prin presarea manuala a profilului de agatare J si crearea unui joc stanga-dreapta( cota de adancime a figurii de mai sus ), practic inclinand caseta ce urmeaza a fi demontata in sensul acelor de ceas din axa adancimii. 2. STRUCTURA LA VEDERE: Casetele sunt executate prin stantarea casetei de tabla expandata la format 600x600 mm cu inaltime de 10 mm. Urmatoarea operatie va fi vopsire

Pagina 3-Plafoane metalice rezistente la foc GRIRO Fisa tehnica Romana maxim
2000 mm. Pentru imbinari...

Pagina 4 - Plafoane metalice rezistente la foc GRIRO Fisa tehnica Romana a in camp electrostatic...

a in camp electrostatic RAL intr-un strat mediu de 75 µm. Profilele aferente structurii de prindere a plafonului vor fi executate din tabla otel zincat DX51D si prevopsit, pe grosime 0,8 mm. Tirantii sunt executati din tije cu lungimi de pana la 2000 mm. Greutatea repartizata a sistemului de prindere = 1.5 kg/m² Greutatea repartizata a sistemului de plafon cu tabla expandata = 4,00 kg/m² Produsul livrat este in conformitate cu urmatoarele standarde de calitate: ◊ ISO 9001/14001/18001 PENTRU GRIRO S.A. ◊ ISO 3834-2 PENTRU SUDAREA ELEMENTELOR METALICE ◊ DIN 791 PENTRU TABLA EXPANDATA ◊ DIN 24041 PENTRU TABLA PERFORATA ◊ EN 10130 / 10204 / 573-3 / 485 – 2 / 485 – 4 PENTRU MATERIA PRIMA UTILIZATA ◊ PENTRU VOPSIREA IN CAMP ELECTROSTATIC PARAMETRU ASPECT GROSIME ADERENTA POROZITATE * STANDARD EN ISO 16348/2003 EN ISO 21968/2005 EN ISO 2819/1994 EN ISO 2064/2000 extras din NORMATIV PRIVIND SECURITATEA LA INCENDIU A CONSTRUCŢIILOR, Indicativ P 118/1 - 2013 Plafoane s

Pagina 4-Plafoane metalice rezistente la foc GRIRO Fisa tehnica Romana a in camp electrostatic RAL intr-un...

Pagina 5 - Plafoane metalice rezistente la foc GRIRO Fisa tehnica Romana uspendate şi pardoseli...

uspendate şi pardoseli supraînălţate Art. 47. (1) Plafoanele suspendate care nu se încadrează în clasa de reacţie la foc A1, A2-s1d0 sau B-s1d0 trebuie să aibă continuitatea întreruptă la cel puţin 25 m pe două direcţii perpendiculare, după cum urmează: a) în plan orizontal prin fâşii realizate din materiale cu clasa de reacţie la foc A1, A2- s1d0 sau B-s1d0 sau prin lipsa plafonului pe minimum 0,60 m lăţime; b) în plan vertical, golul dintre plafon şi planşeu, prin diafragme din produse A1, A2- s1d0 sau B-s1d0 sau prin perdele de apă. (2) Plafoanele suspendate care se încadrează în clasa de reacţie la foc A1, A2-s1d0 sau B- s1d0 trebuie să aibă continuitatea întreruptă, golul dintre plafon şi planşeu, numai în plan vertical la cel puţin 25 m pe două direcţii perpendiculare prin diafragme din produse A1, A2-s1d0, B- s1d0 sau prin perdele de apă. (3) Sunt exceptate de la prevederile alin. (1) şi alin. (2) plafoanele suspendate care nu sunt pli

Pagina 6 - Plafoane metalice rezistente la foc GRIRO Fisa tehnica Romana ne (de tip perforat,...

ne (de tip perforat, expandat, lamelar, fagure, grătar sau altele similare) precum şi în cazul protejării cu instalaţii de tip sprinkler a spaţiului dintre plafon şi planşeu. (4) Pe căile de evacuare, produsele folosite la structura de susţinere şi intradosul pardoselilor supraînălţate precum şi cele din spaţiile de sub pardoseli, trebuie să se încadreze în clasa de reacţie la foc A1, A2-s1d0 sau B-s1d0 iar în incintele/încăperile care nu sunt căi de evacuare, acestea trebuie să conţină produse din cel puţin clasa A1, A2, B sau C cu emisii de fum s1 şi picături d0 sau d1. Se exceptează cablurile electrice şi cablurile de date care respectă prevederile reglementărilor tehnice specifice. (5) Plafoanele false, tratamentele fonice şi termice, pardoselile supraînălţate, se montează sau protejează faţă de aparate electrice, corpuri de iluminat şi în general de orice sursă de încălzire, astfel încât să nu fie posibilă aprinderea lor.

Pagina 6-Plafoane metalice rezistente la foc GRIRO Fisa tehnica Romana ne (de tip perforat, expandat,...

Pagina 7 - Plafoane metalice rezistente la foc GRIRO Fisa tehnica Romana
