Porti industriale rapide NOVOFERM NovoSpeed

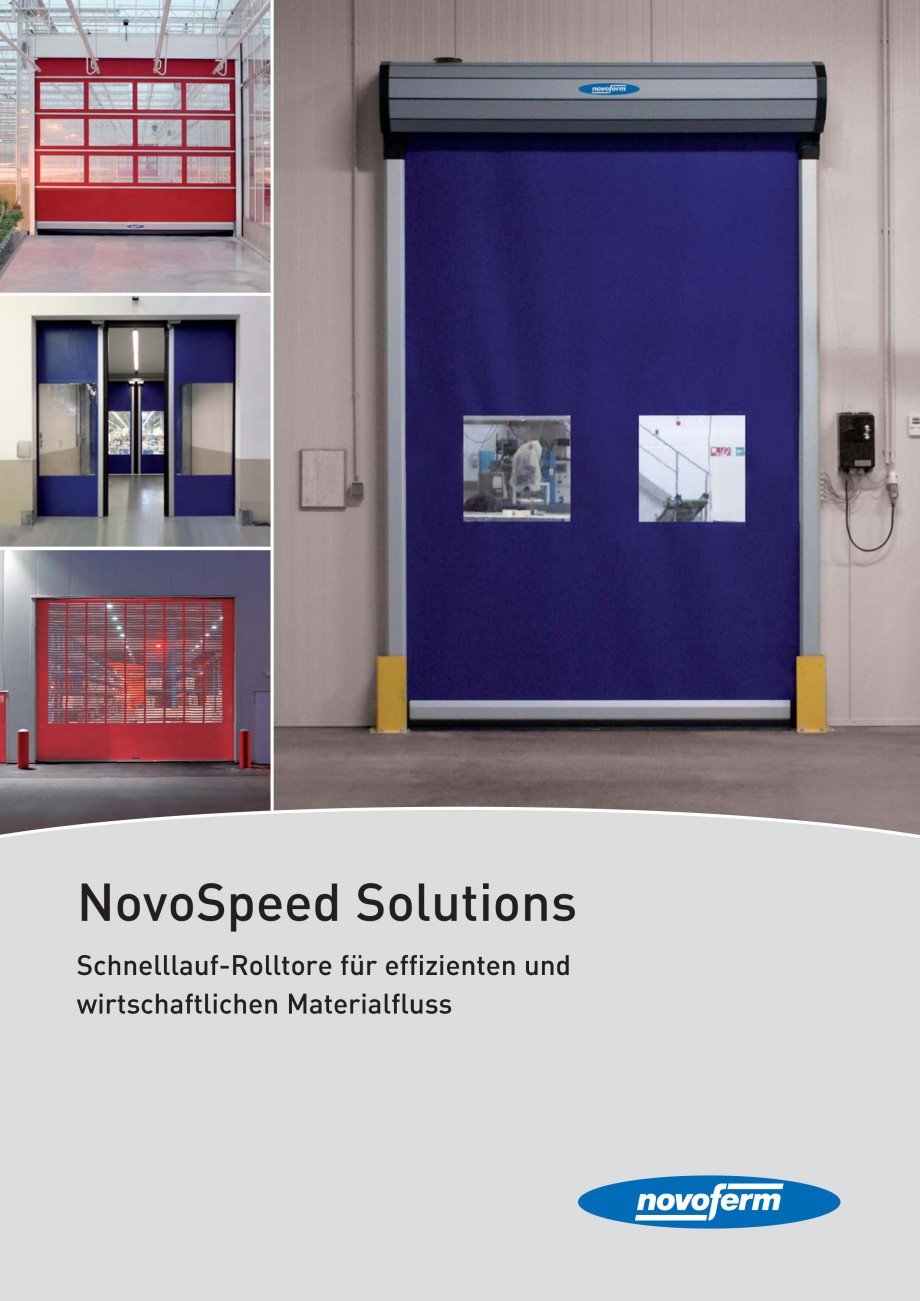

NovoSpeed Solutions
Schnelllauf-Rolltore für effizienten und wirtschaftlichen Materialfluss

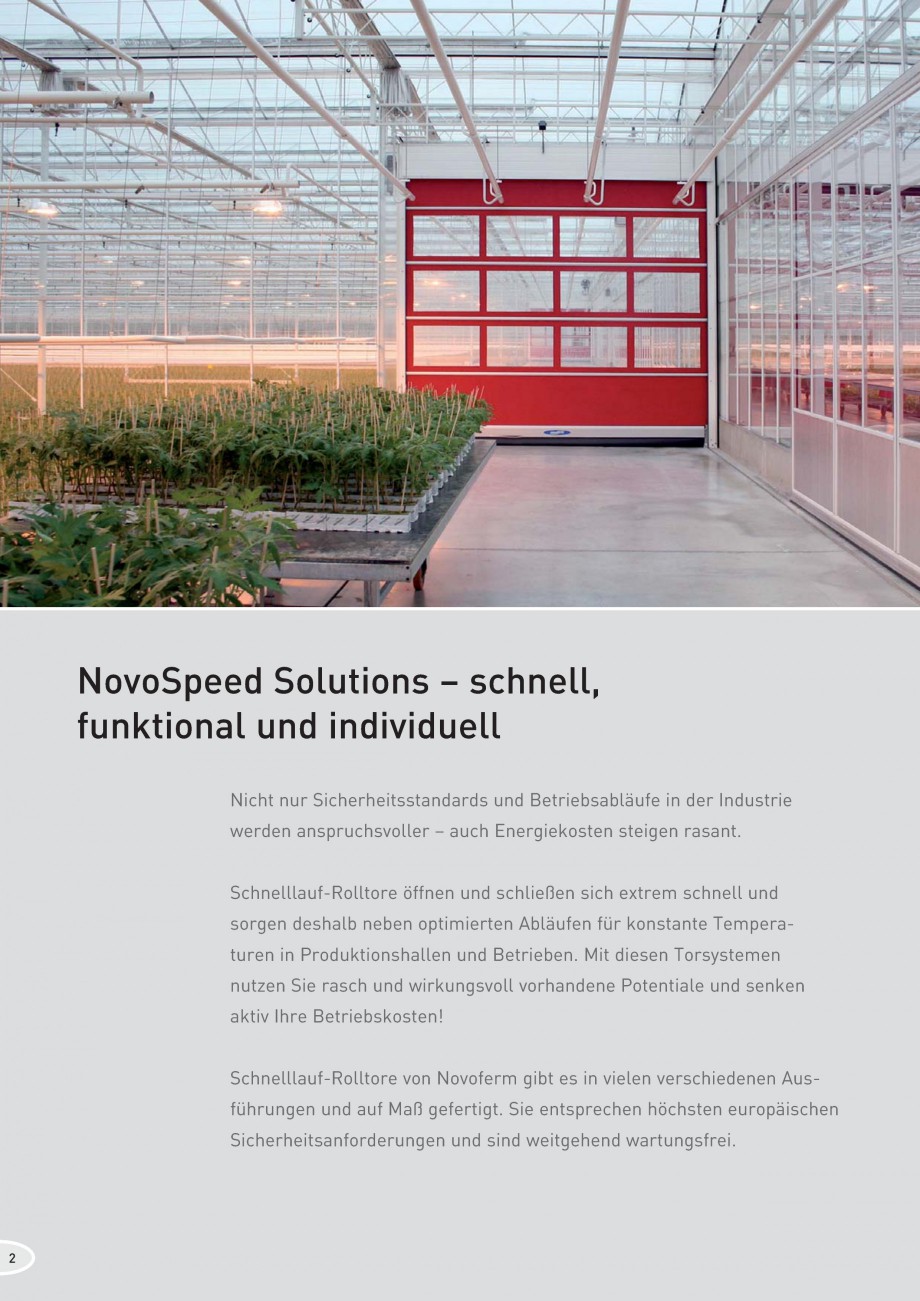

NovoSpeed Solutions – schnell, funktional und individuell
Nicht nur Sicherheitsstandards und Betriebsabläufe in der Industrie werden anspruchsvoller – auch Energiekosten steigen rasant. Schnelllauf-Rolltore öffnen und schließen sich extrem schnell und sorgen deshalb neben optimierten Abläufen für konstante Temperaturen in Produktionshallen und Betrieben. Mit diesen Torsystemen nutzen Sie rasch und wirkungsvoll vorhandene Potentiale und senken aktiv Ihre Betriebskosten! Schnelllauf-Rolltore von Novoferm gibt es in vielen verschiedenen Ausführungen und auf Maß gefertigt. Sie entsprechen höchsten europäischen Sicherheitsanforderungen und sind weitgehend wartungsfrei.
2

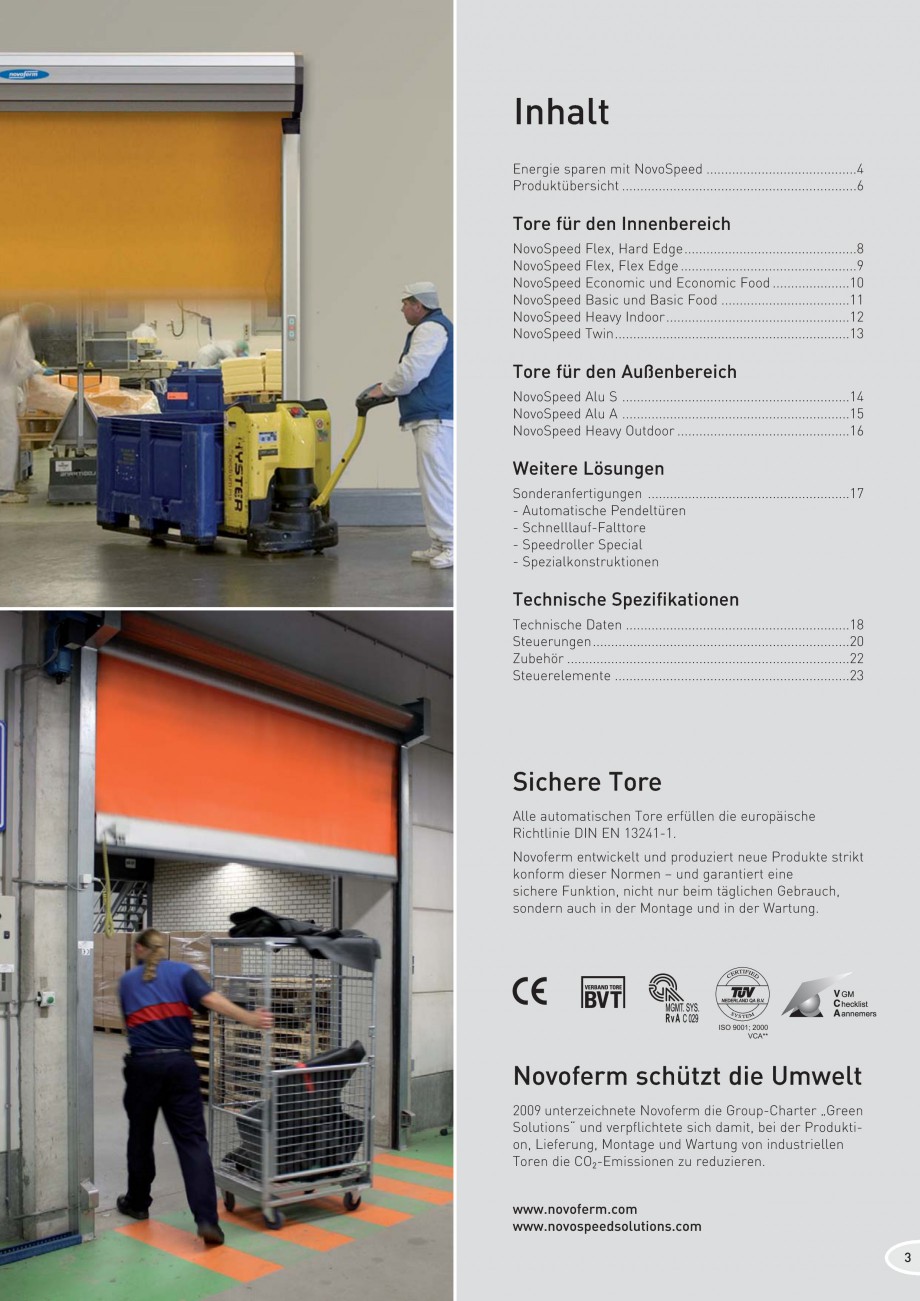

Inhalt
Energie sparen mit NovoSpeed .........................................4 Produktübersicht ................................................................6
Tore für den Innenbereich
NovoSpeed Flex, Hard Ed
ge...............................................8 NovoSpeed Flex, Flex Edge ................................................9 NovoSpeed Economic und Economic Food .....................10 NovoSpeed Basic und Basic Food ...................................11 NovoSpeed Heavy Indoor..................................................12 NovoSpeed Twin................................................................13
Tore für den Außenbereich
Darstellung
NovoSpeed Alu S ..............................................................14 NovoSpeed Alu A ..............................................................15 NovoSpeed Heavy Outdoor ...............................................16
Weitere Lösungen

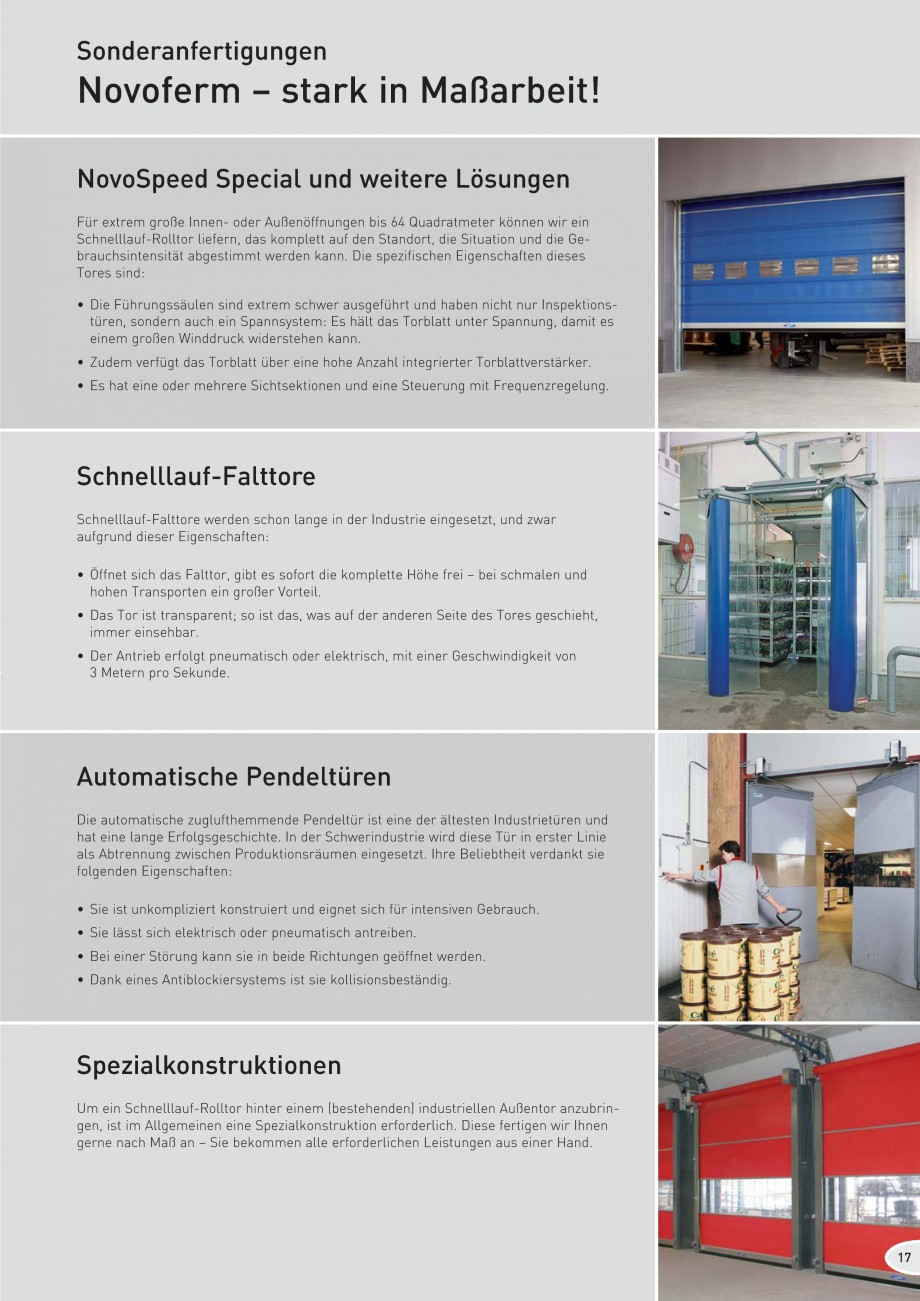

Sonderanfertigungen .......................................................17 - Automatische Pendeltüren - Schnelllauf-Falttore - Speedroller Special - Spezialkonstruktionen
Technische Spezifikationen
Technische Daten .............................................................18 Steue
rungen......................................................................20 Zubehör .............................................................................22 Steuerelemente ................................................................23
Sichere Tore
Alle automatischen Tore erfüllen die europäische Richtlinie DIN EN 13241-1. Novoferm entwickelt und produziert neue Produkte strikt konform dieser Normen – und garantiert eine sichere Funktion, nicht nur beim täglichen Gebrauch, sondern auch in der Montage und in der Wartung.
ISO 9001; 2000 VCA**
Novoferm schützt die Umwelt
2009 unterzeichnete Novoferm die Group-Charter „Green Solutions“ und verpflichtete sich damit, bei der Produktion, Lieferung, Montage und Wartung von industriellen Toren die CO²-Emissionen zu reduzieren. www.novoferm.com www.novospeedsolutions.com
3

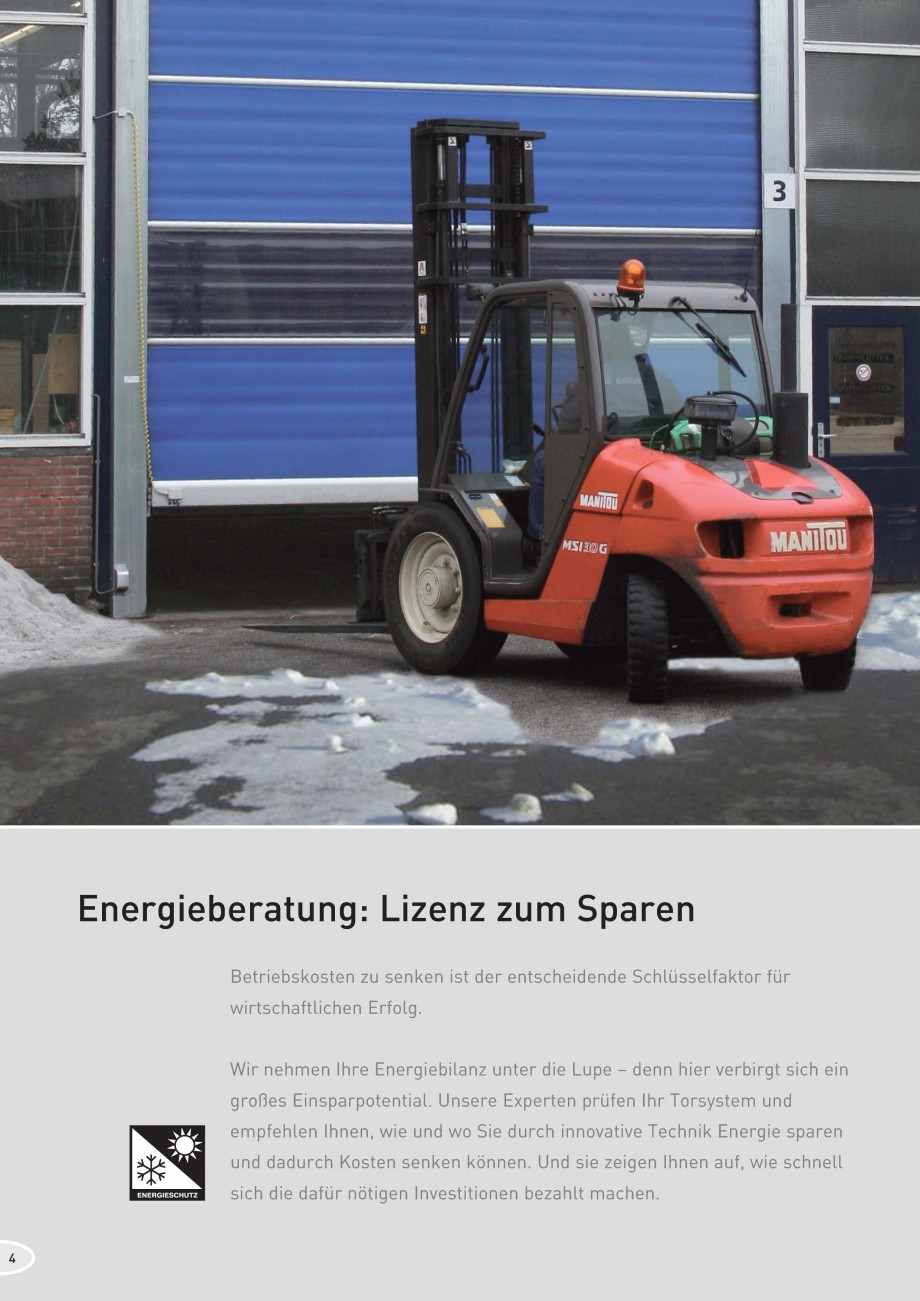

Energieberatung: Lizenz zum Sparen
Betriebskosten zu senken ist der entscheidende Schlüsselfaktor für wirtschaftlichen Erfolg. Wir nehmen Ihre
Energiebilanz unter die Lupe – denn hier verbirgt sich ein großes Einsparpotential. Unsere Experten prüfen Ihr Torsystem und empfehlen Ihnen, wie und wo Sie durch innovative Technik Energie sparen und dadurch Kosten senken können. Und sie zeigen Ihnen auf, wie schnell sich die dafür nötigen Investitionen bezahlt machen.
4
Konventionelles Torsystem
A
NovoSpeed Solutions
B
0
sec

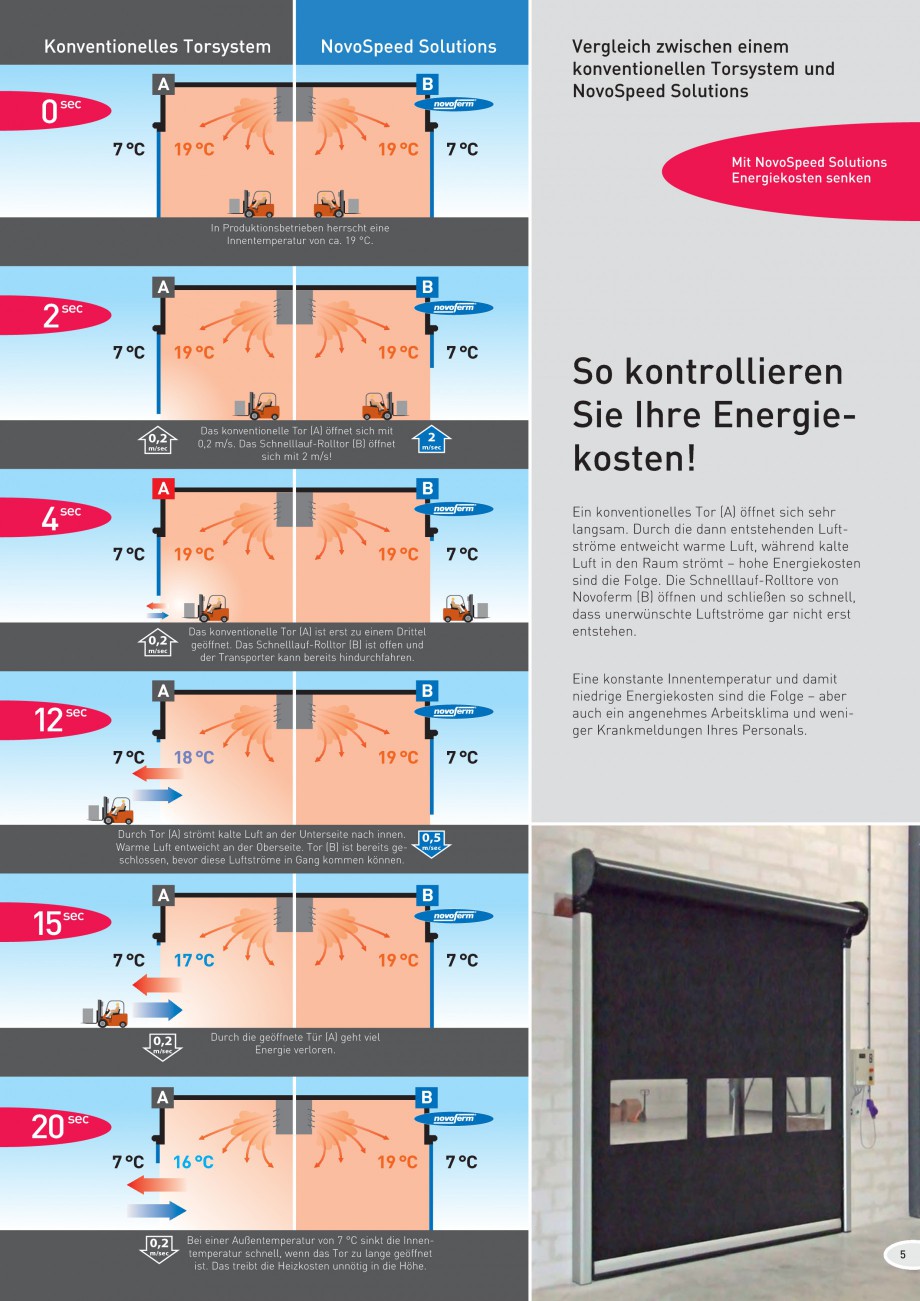

Vergleich zwischen einem konventionellen Torsystem und NovoSpeed Solutions
7 °C
19 °C
19 °C
7 °C
Mit NovoSpeed Solutions Energiekosten senken
In Produktionsbetrieben herrscht eine Innentemperatur von ca. 19 °C.
A
B
2
sec
7 °C
19 °C
19 °C
7 °C
0,2
m/sec
Das konventionelle Tor (A) öffnet sich mit 0,2 m/s. Das Schnelllauf-Rolltor (B) öffnet sich mit 2 m/s!
2
m/sec
A
B
So kontrollieren Sie Ihre Energiekosten!
Ein konventionelles Tor (A) öffnet sich sehr langsam. Durch die dann entstehenden Luftströme entweicht warme Luft, während kalte Luft in den Raum strömt – hohe
Energiekosten sind die Folge. Die Schnelllauf-Rolltore von Novoferm (B) öffnen und schließen so schnell, dass unerwünschte Luftströme gar nicht erst entstehen. Eine konstante Innentemperatur und damit niedrige Energiekosten sind die Folge – aber auch ein angenehmes Arbeitsklima und weniger Krankmeldungen Ihres Personals.
4sec
7 °C 19 °C 19 °C 7 °C
0,2
m/sec
Das konventionelle Tor (A) ist erst zu einem Drittel geöffnet. Das Schnelllauf-Rolltor (B) ist offen und der Transporter kann bereits hindurchfahren.
A
B
12 sec
7 °C 18 °C 19 °C 7 °C
Durch Tor (A) strömt kalte Luft an der Unterseite nach innen. Warme Luft entweicht an der Oberseite. Tor (B) ist bereits geschlossen, bevor diese Luftströme in Gang kommen können.
0,5
m/sec
A
B
15
sec
7 °C
17 °C
19 °C
7 °C
0,2
m/sec
Durch die geöffnete Tür (A) geht viel Energie verloren.
A
B
20
sec
7 °C
16 °C
19 °C
7 °C
0,2
m/sec
Bei einer Außentemperatur von 7 °C sinkt die Innentemperatur schnel
l, wenn das Tor zu lange geöffnet ist. Das treibt die Heizkosten unnötig in die Höhe.
5

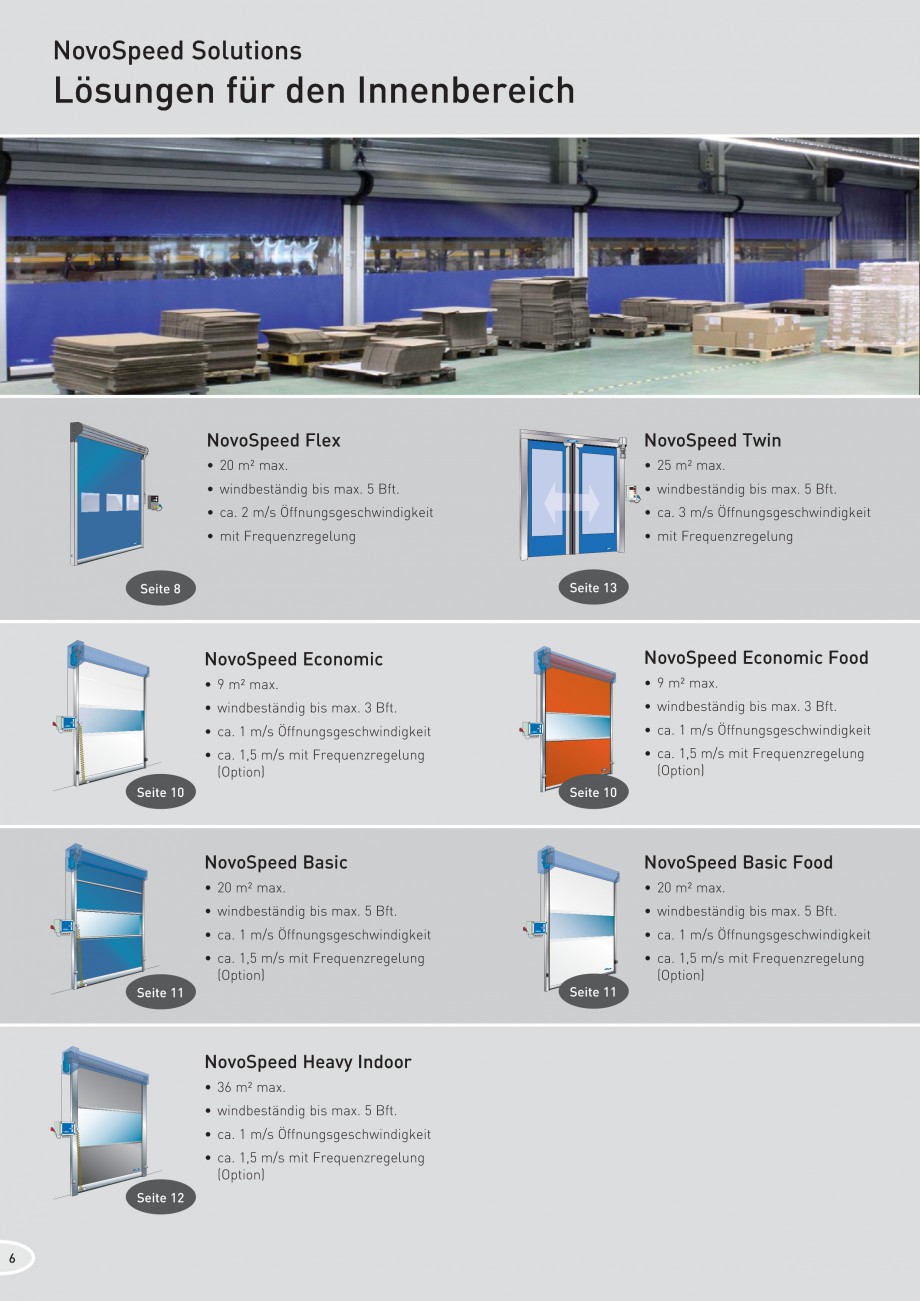

NovoSpeed Solutions
Lösungen für den Innenbereich
NovoSpeed Flex
NovoSpeed Flex• 20 m² max.
• 20 m² max.
0000
STOP
NovoSpeed Twin
• 25 m² max.
0000
STOP
• max. 5 Bft.
0 1
• 2 5 Bft. • windbeständig bis max.m/s öffnen • Frequenzregelung ist stan• ca. 2 m/s Öffnungsgeschwindigkeit dardmäßig. • mit Frequenzregelung
• windbeständig bis max. 5 Bft. • ca. 3 m/s Öffnungsgeschwindigkeit • mit Frequenzregelung
Seite 8
Seite 13
NovoSpeed Economic
• 9 m² max. • windbeständig bis max. 3 Bft. • ca. 1 m/s Öffnungsgeschwindigkeit • ca. 1,5 m/s mit Frequenzregelung (Option)
Seite 10 Seite 10
NovoSpeed Economic Food
• 9 m² max. • windbeständig bis max. 3 Bft. • ca. 1 m/s Öffnungsgeschwindigkeit • ca. 1,5 m/s mit Frequenzregelung (Option)
NovoSpeed Basic
• 20 m² max. • windbeständig bis max. 5 Bft. • ca. 1 m/s Öffnungsgeschwindigkeit
• ca. 1,5 m/s mit Frequenzregelung (Option)
Seite 11 Seite 11
NovoSpeed Basic Food
• 20 m² max. • windbeständig bis max. 5 Bft. • ca. 1 m/s Öffnungsgeschwindigkeit • ca. 1,5 m/s mit Frequenzregelung (Option)
NovoSpeed Heavy Indoor
• 36 m² max. • windbeständig bis max. 5 Bft. • ca. 1 m/s Öffnungsgeschwindigkeit • ca. 1,5 m/s mit Frequenzregelung (Option)
Seite 12
6

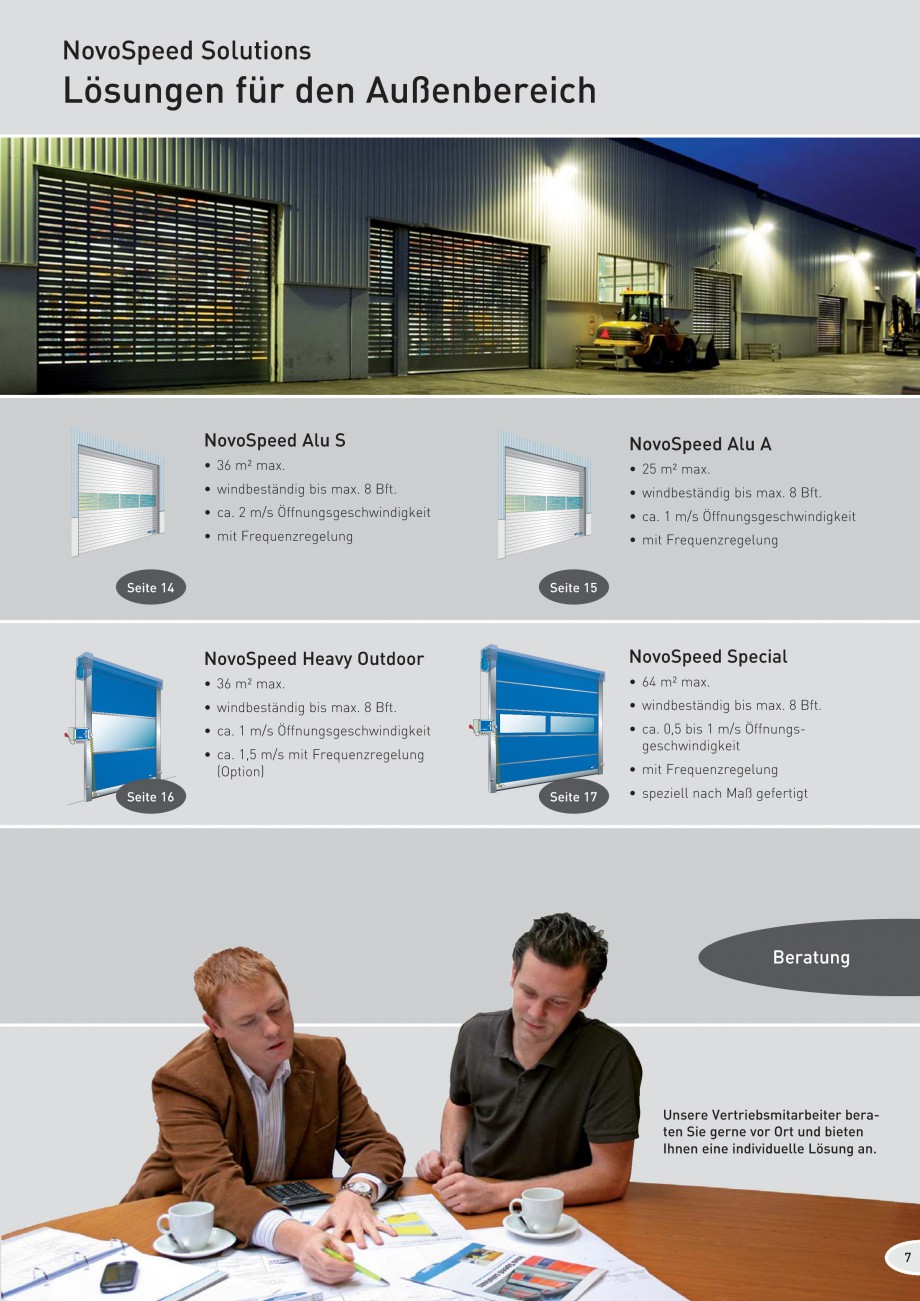

NovoSpeed Solutions
Lösungen für den Außenbereich

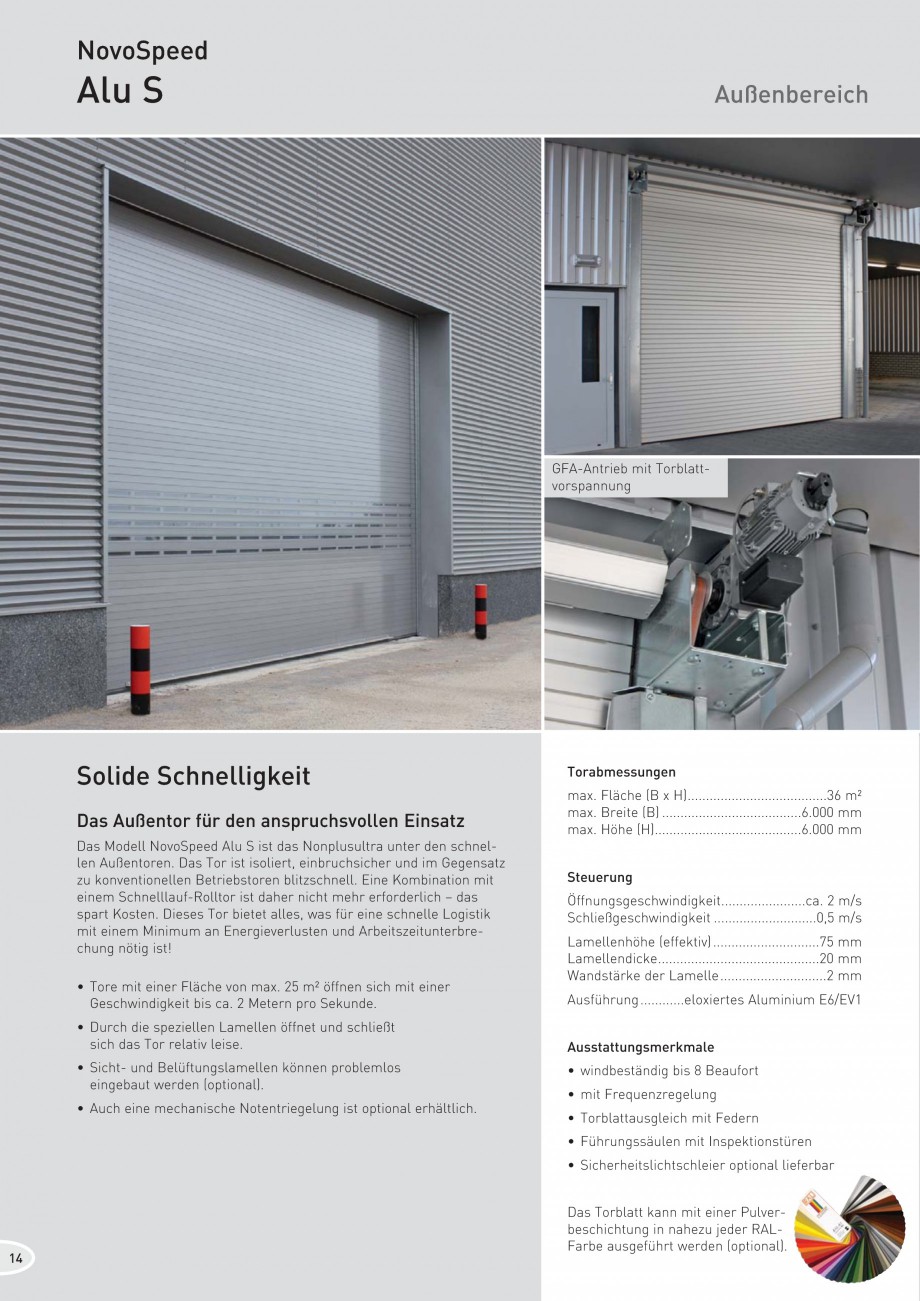

NovoSpeed Alu S
• 36 m² max. • windbeständig bis max. 8 Bft. • ca. 2 m/s Öffnungsgeschwindigkeit • mit Frequenzregelung

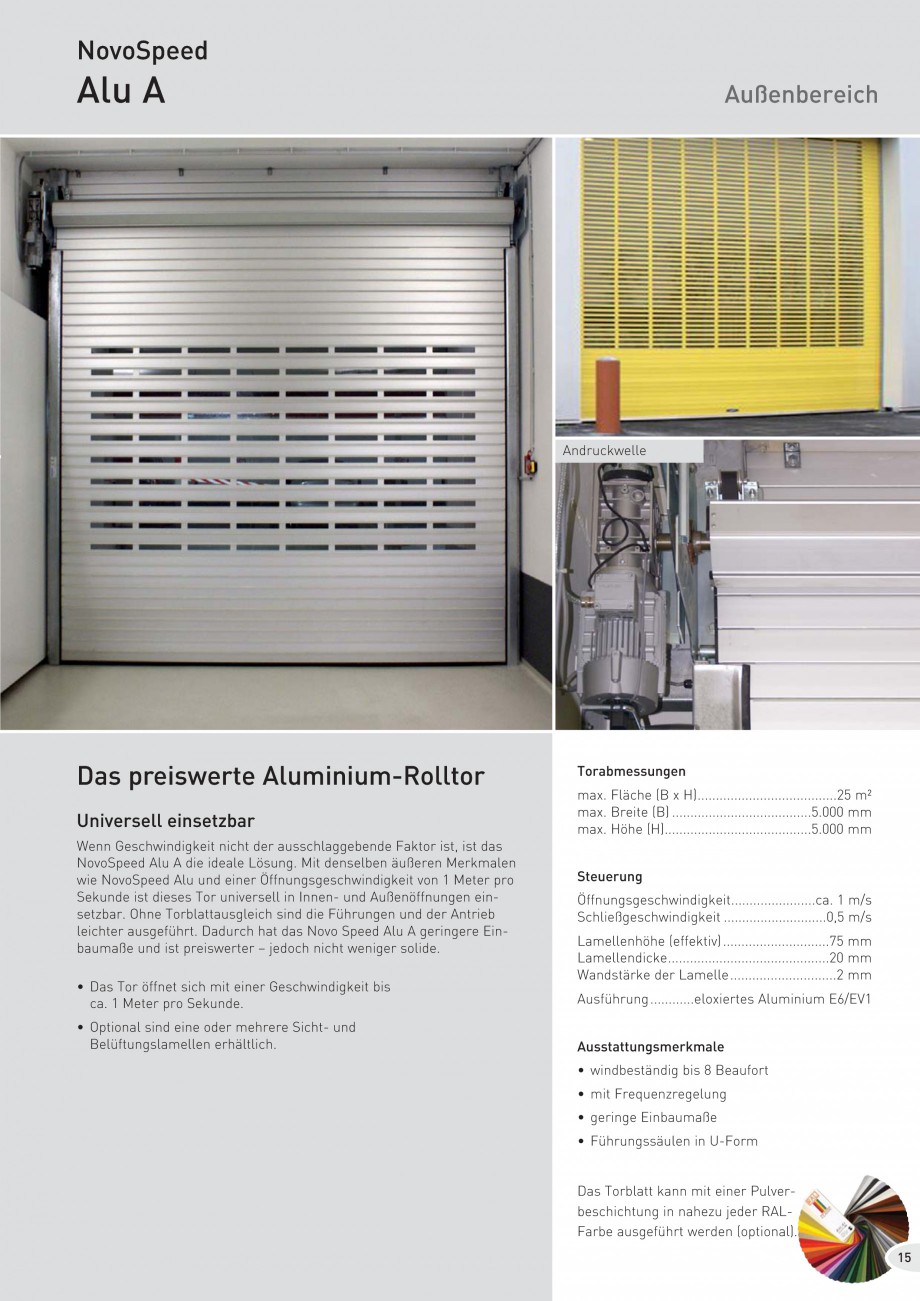

NovoSpeed Alu A
• 25 m² max. • windbeständig bis max. 8 Bft. • ca. 1 m/s Öffnungsgeschwindigkeit • mit Frequenzregelung
Seite 14
Seite 15

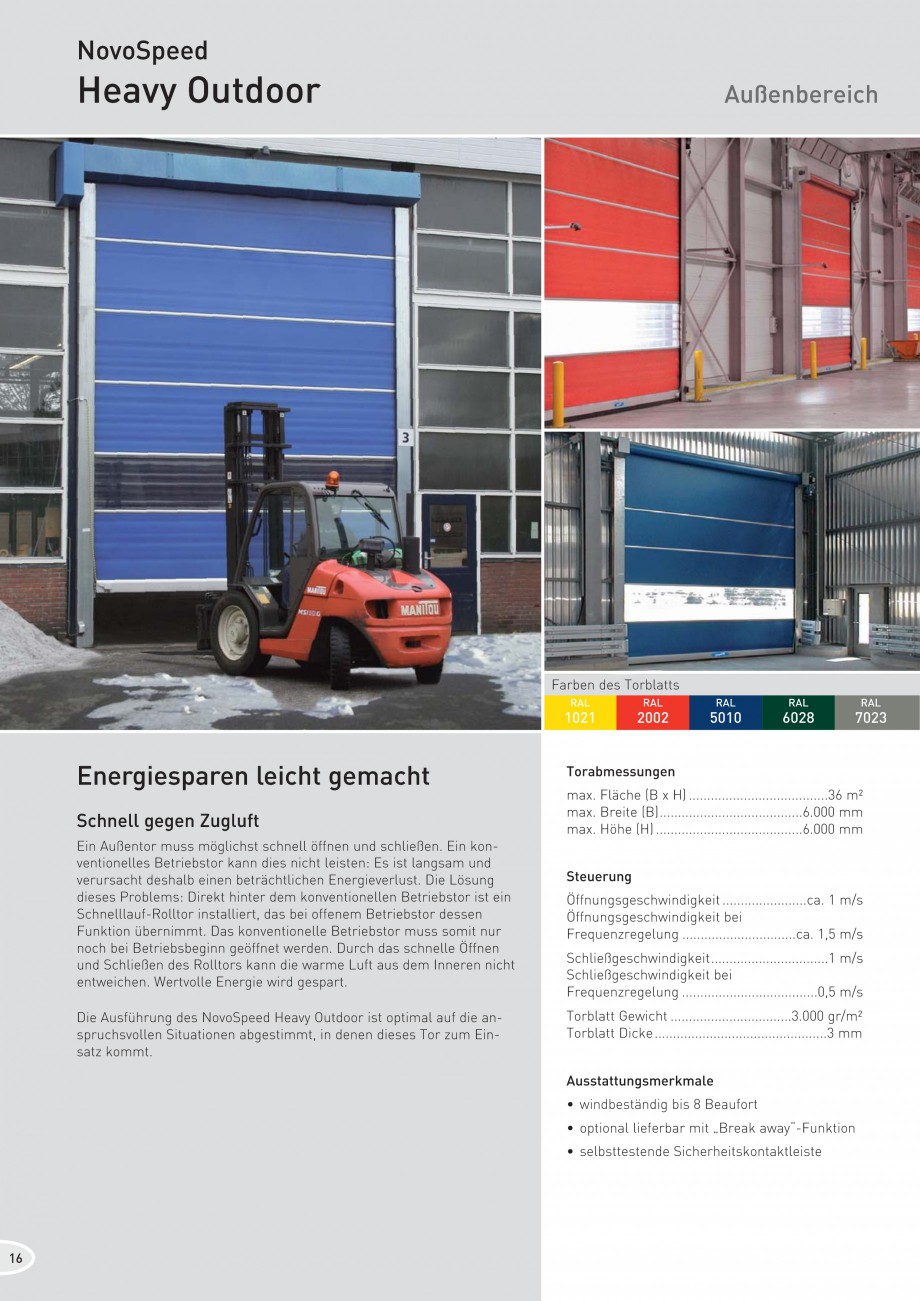

NovoSpeed Heavy Outdoor
• 36 m² max. • windbeständig bis max. 8 Bft. • ca. 1 m/s Öffnungsgeschwindigkeit • ca. 1,5 m/s mit Frequenzregelung (Option)
Seite 16 Seite 17
NovoSpeed Special
• 64 m² max. • windbeständig bis max. 8 Bft. • ca. 0,5 bis
1 m/s Öffnungsgeschwindigkeit • mit Frequenzregelung • speziell nach Maß gefertigt
Beratung
Unsere Vertriebsmitarbeiter beraten Sie gerne vor Ort und bieten Ihnen eine individuelle Lösung an.
7

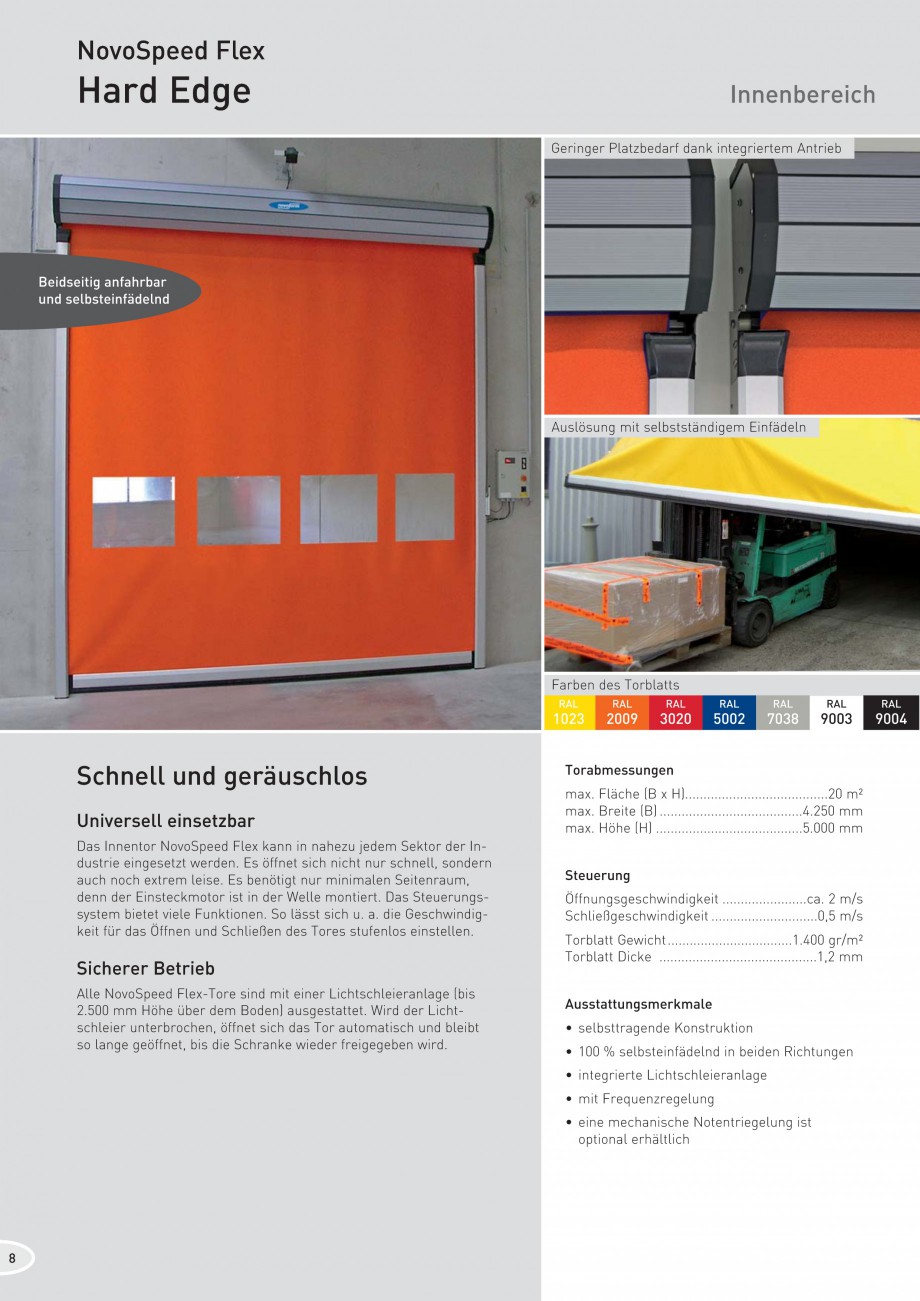

NovoSpeed Flex
Hard Edge
Innenbereich
Geringer Platzbedarf dank integriertem Antrieb
Beidseitig anfahrbar und selbsteinfädelnd
Neue Abbildungh aus NL
Auslösung mit selbstständigem Einfädeln
Farben des Torblatts
RAL RAL RAL RAL RAL RAL RAL
1023
2009
3020
5002
7038
9003
9004
Schnell und geräuschlos
Universell einsetzbar
Das Innentor NovoSpeed Flex kann in nahezu jedem Sektor der Industrie eingesetzt werden. Es öffnet sich nicht nur schnell, sondern auch noch extrem leise. Es benötigt nur minimalen Seitenraum, denn der Einsteckmotor ist in der Welle montiert. Das Steuerungssystem bietet viele Funktionen. So lässt sich u. a. die Geschwindigkeit für das Öffnen und Schließen des Tores stufenlos einstellen.
Torabmessungen max. Fläche (B x H).......................
................20 m² max. Breite (B) .......................................4.250 mm max. Höhe (H) ........................................5.000 mm Steuerung Öffnungsgeschwindigkeit .......................ca. 2 m/s Schließgeschwindigkeit .............................0,5 m/s Torblatt Gewicht..................................1.400 gr/m² Torblatt Dicke ...........................................1,2 mm Ausstattungsmerkmale • selbsttragende Konstruktion • 100 % selbsteinfädelnd in beiden Richtungen • integrierte Lichtschleieranlage • mit Frequenzregelung • eine mechanische Notentriegelung ist optional erhältlich
Sicherer Betrieb
Alle NovoSpeed Flex-Tore sind mit einer Lichtschleieranlage (bis 2.500 mm Höhe über dem Boden) ausgestattet. Wird der Lichtschleier unterbrochen, öffnet sich das Tor automatisch und bleibt so lange geöffnet, bis die Schranke wieder freigegeben wird.
8

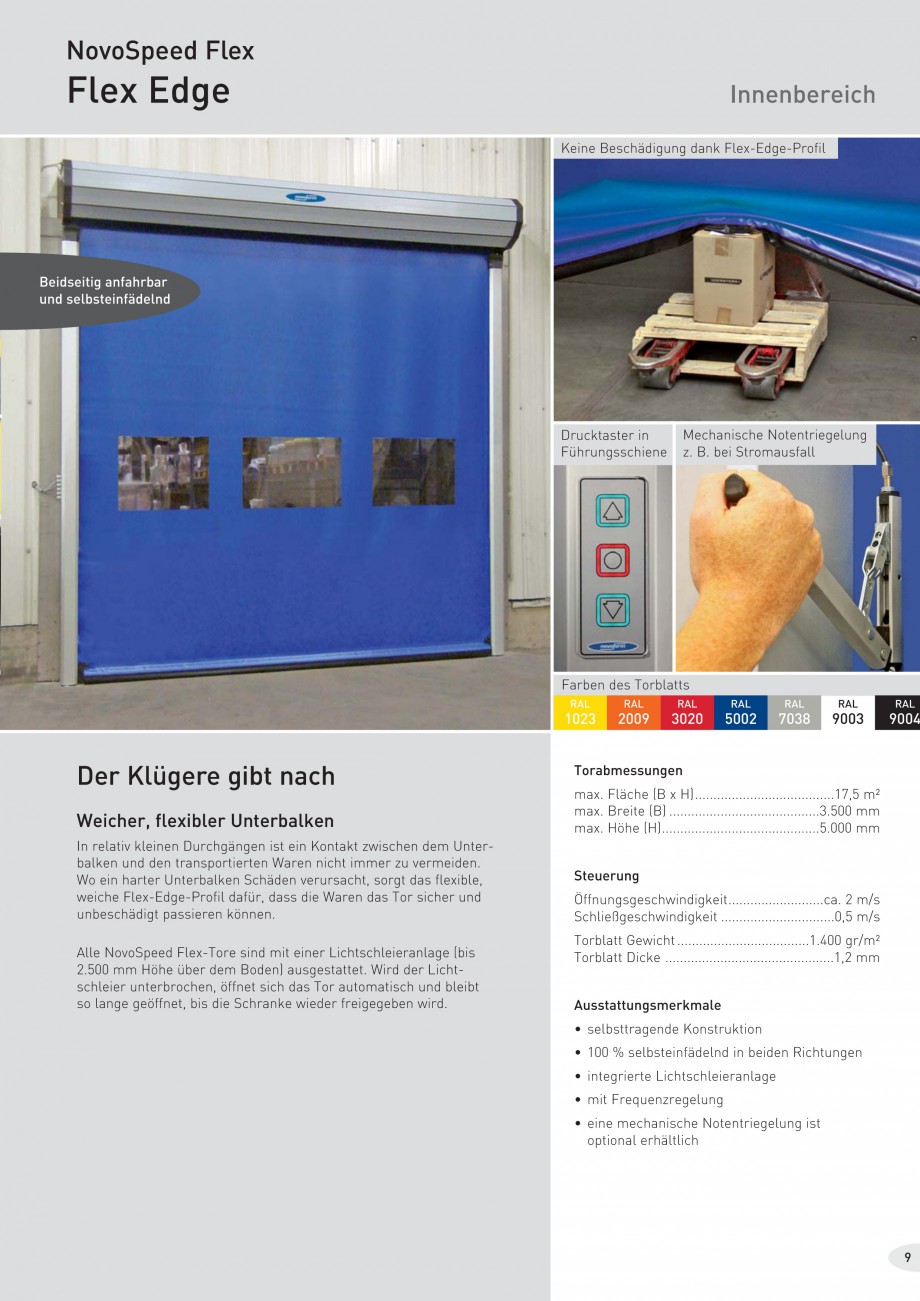

NovoSpeed Flex
Flex Edge
Innenbereich
Keine Beschädigung dank Flex-Edge-Profil
Beidsei
tig anfahrbar und selbsteinfädelnd
Drucktaster in Führungsschiene
Mechanische Notentriegelung z. B. bei Stromausfall
Farben des Torblatts
RAL RAL RAL RAL RAL RAL RAL
1023
2009
3020
5002
7038
9003
9004
Der Klügere gibt nach
Weicher, flexibler Unterbalken
In relativ kleinen Durchgängen ist ein Kontakt zwischen dem Unterbalken und den transportierten Waren nicht immer zu vermeiden. Wo ein harter Unterbalken Schäden verursacht, sorgt das flexible, weiche Flex-Edge-Profil dafür, dass die Waren das Tor sicher und unbeschädigt passieren können. Alle NovoSpeed Flex-Tore sind mit einer Lichtschleieranlage (bis 2.500 mm Höhe über dem Boden) ausgestattet. Wird der Lichtschleier unterbrochen, öffnet sich das Tor automatisch und bleibt so lange geöffnet, bis die Schranke wieder freigegeben wird.
Torabmessungen max. Fläche (B x H)......................................17,5 m² max. Breite (B) .........................................3.500 mm max. Höhe (H)....................
.......................5.000 mm Steuerung Öffnungsgeschwindigkeit..........................ca. 2 m/s Schließgeschwindigkeit ...............................0,5 m/s Torblatt Gewicht ....................................1.400 gr/m² Torblatt Dicke ..............................................1,2 mm Ausstattungsmerkmale • selbsttragende Konstruktion • 100 % selbsteinfädelnd in beiden Richtungen • integrierte Lichtschleieranlage • mit Frequenzregelung • eine mechanische Notentriegelung ist optional erhältlich
9

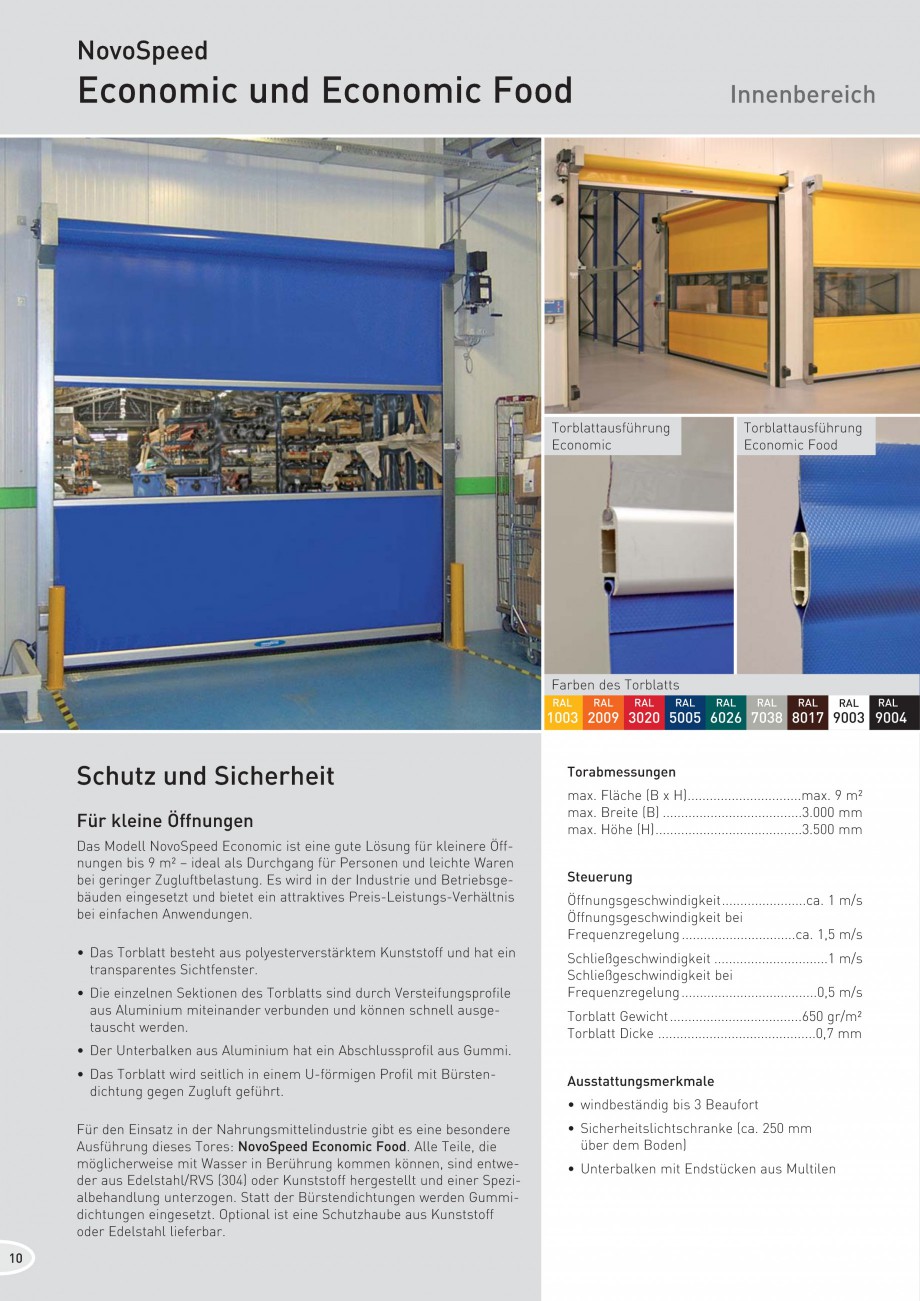

NovoSpeed
Economic und Economic Food
Innenbereich
Torblattausführung Economic
Torblattausführung Economic Food
Farben des Torblatts
RAL RAL RAL RAL RAL RAL RAL RAL RAL
1003 2009 3020 5005 6026 7038 8017 9003 9004
Schutz und Sicherheit
Für kleine Öffnungen
Das Modell NovoSpeed Economic ist eine gute Lösung für kleinere Öffnungen bis 9 m² – ideal als Durchgang für Personen und leichte Waren bei geringer Zugluftbelastung. Es wird in der Industrie und B
etriebsgebäuden eingesetzt und bietet ein attraktives Preis-Leistungs-Verhältnis bei einfachen Anwendungen. • Das Torblatt besteht aus polyesterverstärktem Kunststoff und hat ein transparentes Sichtfenster. • Die einzelnen Sektionen des Torblatts sind durch Versteifungsprofile aus Aluminium miteinander verbunden und können schnell ausgetauscht werden. • Der Unterbalken aus Aluminium hat ein Abschlussprofil aus Gummi. • Das Torblatt wird seitlich in einem U-förmigen Profil mit Bürstendichtung gegen Zugluft geführt. Für den Einsatz in der Nahrungsmittelindustrie gibt es eine besondere Ausführung dieses Tores: NovoSpeed Economic Food. Alle Teile, die möglicherweise mit Wasser in Berührung kommen können, sind entweder aus Edelstahl/RVS (304) oder Kunststoff hergestellt und einer Spezialbehandlung unterzogen. Statt der Bürstendichtungen werden Gummidichtungen eingesetzt. Optional ist eine Schutzhaube aus Kunststoff oder Edelstahl lieferbar.
10
Torabmessungen max. Fläc
he (B x H)...............................max. 9 m² max. Breite (B) ......................................3.000 mm max. Höhe (H)........................................3.500 mm Steuerung Öffnungsgeschwindigkeit.......................ca. 1 m/s Öffnungsgeschwindigkeit bei Frequenzregelung ...............................ca. 1,5 m/s Schließgeschwindigkeit ...............................1 m/s Schließgeschwindigkeit bei Frequenzregelung .....................................0,5 m/s Torblatt Gewicht....................................650 gr/m² Torblatt Dicke ...........................................0,7 mm Ausstattungsmerkmale • windbeständig bis 3 Beaufort • Sicherheitslichtschranke (ca. 250 mm über dem Boden) • Unterbalken mit Endstücken aus Multilen

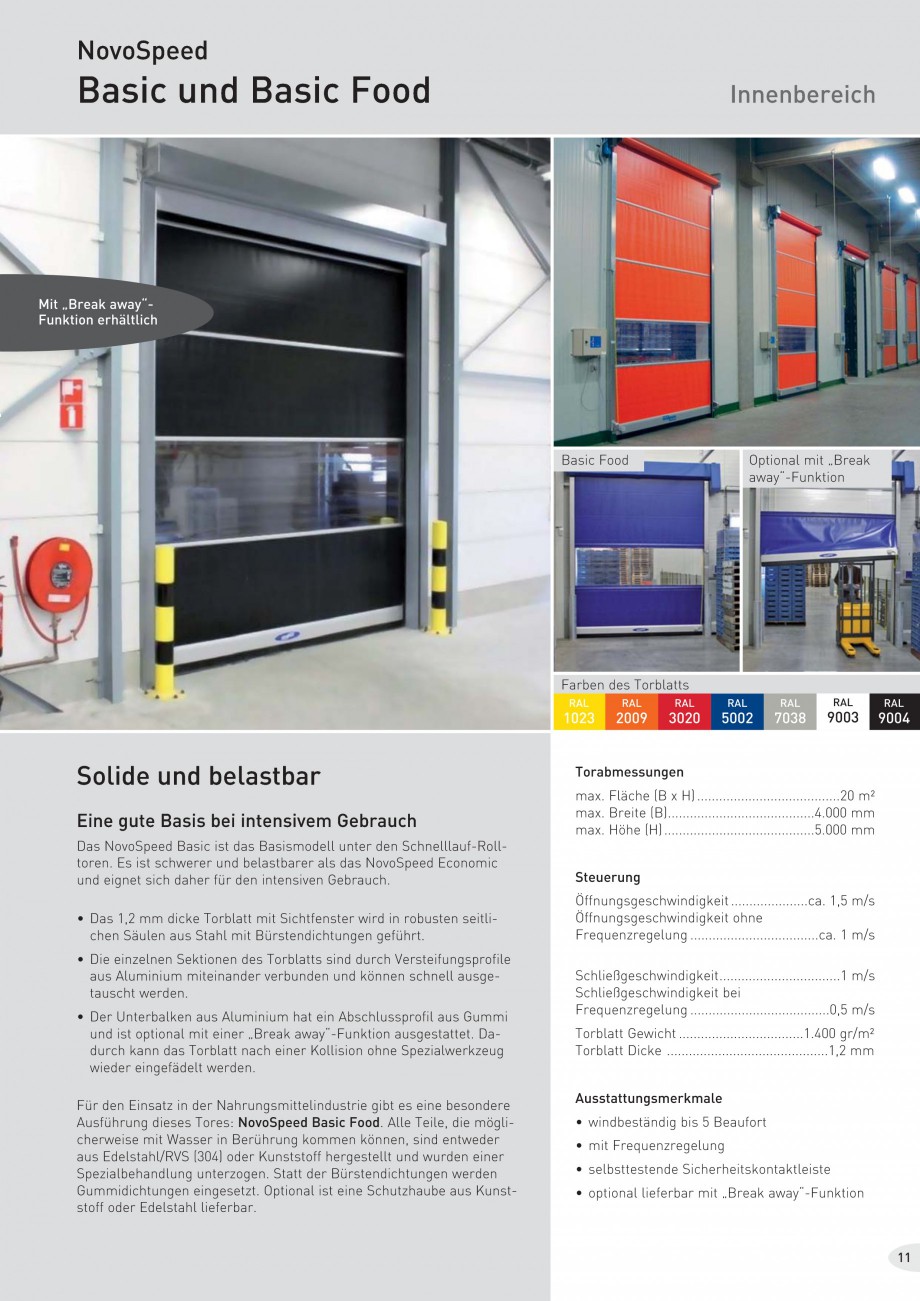

NovoSpeed
Basic und Basic Food
Innenbereich
Mit „Break away“Funktion erhältlich
Basic Food
Optional mit „Break away“-Funktion
Farben des Torblatts
RAL RAL RAL RAL RAL RAL RAL
1023
2009
3020
5002
7038
9003
9004
Solide und belastbar
Eine gute Basis bei intensivem Gebrauch
Das NovoSpeed Basic ist das Basismodell unter den Schnelllauf-Rolltoren. Es ist schwerer und belastbarer als das NovoSpeed Economic und eignet sich daher für den intensiven Gebrauch. • Das 1,2 mm dicke Torblatt mit Sichtfenster wird in robusten seitlichen Säulen aus Stahl mit Bürstendichtungen geführt. • Die einzelnen Sektionen des Torblatts sind durch Versteifungsprofile aus Aluminium miteinander verbunden und können schnell ausgetauscht werden. • Der Unterbalken aus Aluminium hat ein Abschlussprofil aus Gummi und ist optional mit einer „Break away“-Funktion ausgestattet. Dadurch kann das Torblatt nach einer Kollision ohne Spezialwerkzeug wieder eingefädelt werden. Für den Einsatz in der Nahrungsmittelindustrie gibt es eine besondere Ausführung dieses Tores: NovoSpeed Basic Food. Alle Teile, die möglicherweise mit Wasser in Berührung kommen können, sind entweder aus Edelstahl/RVS (304) oder Kunstst
off hergestellt und wurden einer Spezialbehandlung unterzogen. Statt der Bürstendichtungen werden Gummidichtungen eingesetzt. Optional ist eine Schutzhaube aus Kunststoff oder Edelstahl lieferbar.
Torabmessungen max. Fläche (B x H) .......................................20 m² max. Breite (B)........................................4.000 mm max. Höhe (H) .........................................5.000 mm Steuerung Öffnungsgeschwindigkeit .....................ca. 1,5 m/s Öffnungsgeschwindigkeit ohne Frequenzregelung ...................................ca. 1 m/s Schließgeschwindigkeit.................................1 m/s Schließgeschwindigkeit bei Frequenzregelung ......................................0,5 m/s Torblatt Gewicht ..................................1.400 gr/m² Torblatt Dicke ............................................1,2 mm Ausstattungsmerkmale • windbeständig bis 5 Beaufort • mit Frequenzregelung • selbsttestende Sicherheitskontaktleiste • optional lieferbar
mit „Break away“-Funktion
11

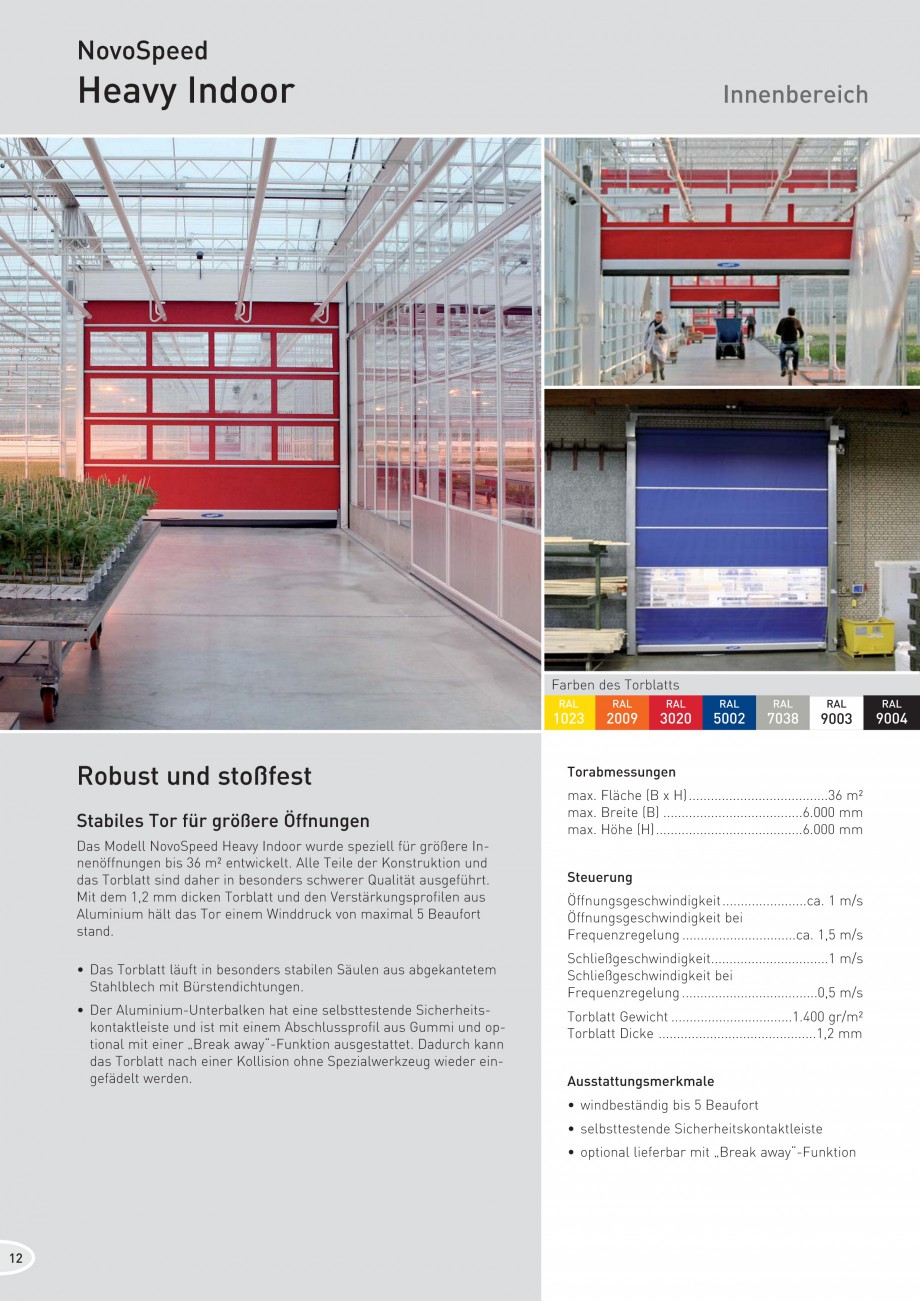

NovoSpeed
Heavy Indoor
Innenbereich
Farben des Torblatts
RAL RAL RAL RAL RAL RAL RAL
1023
2009
3020
5002
7038
9003
9004
Robust und stoßfest
Stabiles Tor für größere Öffnungen
Das Modell NovoSpeed Heavy Indoor wurde speziell für größere Innenöffnungen bis 36 m² entwickelt. Alle Teile der Konstruktion und das Torblatt sind daher in besonders schwerer Qualität ausgeführt. Mit dem 1,2 mm dicken Torblatt und den Verstärkungsprofilen aus Aluminium hält das Tor einem Winddruck von maximal 5 Beaufort stand. • Das Torblatt läuft in besonders stabilen Säulen aus abgekantetem Stahlblech mit Bürstendichtungen. • Der Aluminium-Unterbalken hat eine selbsttestende Sicherheitskontaktleiste und ist mit einem Abschlussprofil aus Gummi und optional mit einer „Break away“-Funktion ausgestattet. Dadurch kann das Torblatt nach einer Kollision ohne Spezialwerkzeug wieder eingefädelt werden.
Torabmessungen max. Fläche (B x H) ........
..............................36 m² max. Breite (B) ......................................6.000 mm max. Höhe (H)........................................6.000 mm Steuerung Öffnungsgeschwindigkeit.......................ca. 1 m/s Öffnungsgeschwindigkeit bei Frequenzregelung ...............................ca. 1,5 m/s Schließgeschwindigkeit................................1 m/s Schließgeschwindigkeit bei Frequenzregelung .....................................0,5 m/s Torblatt Gewicht .................................1.400 gr/m² Torblatt Dicke ...........................................1,2 mm Ausstattungsmerkmale • windbeständig bis 5 Beaufort • selbsttestende Sicherheitskontaktleiste • optional lieferbar mit „Break away“-Funktion
12

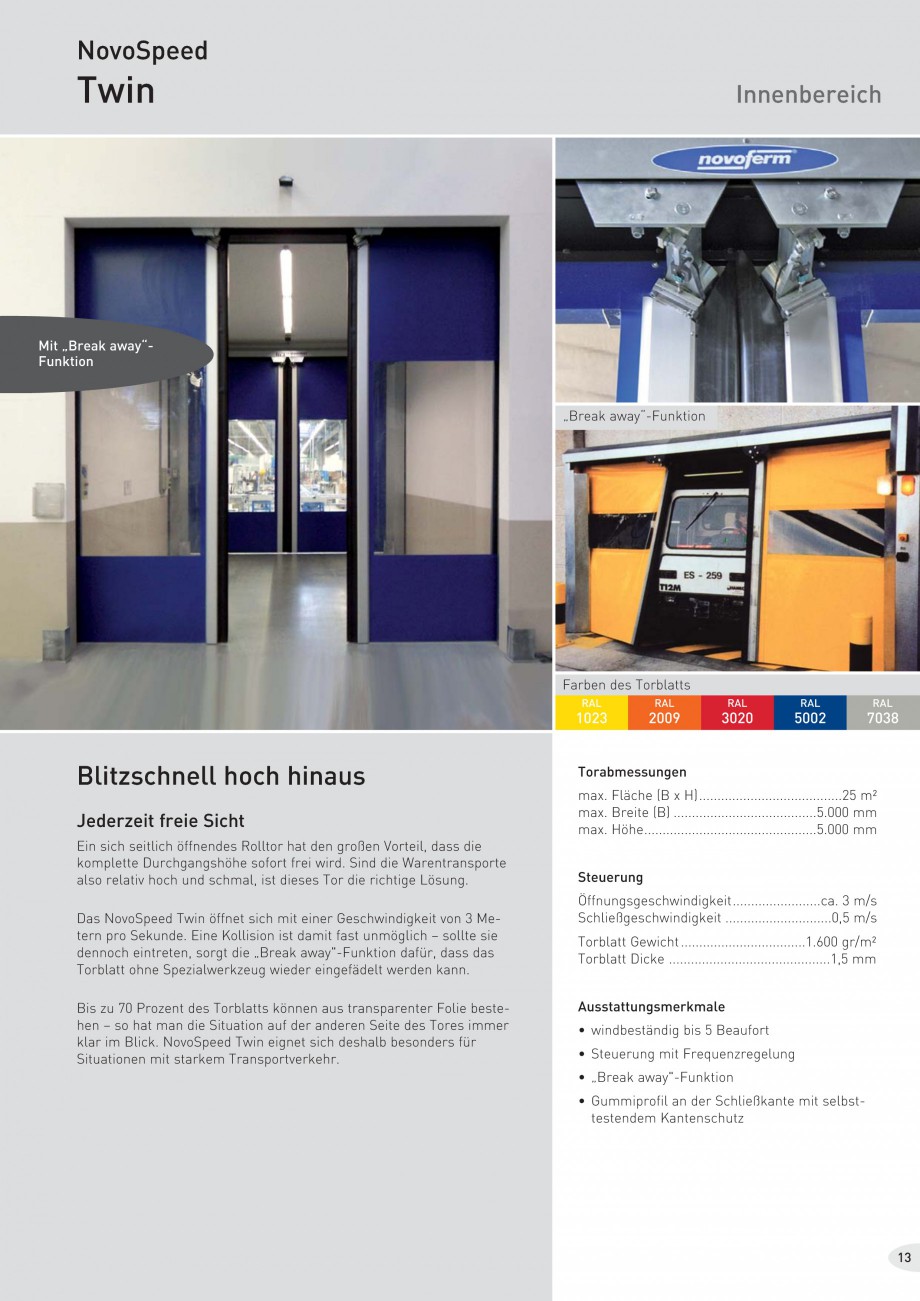

NovoSpeed
Twin
Innenbereich
Mit „Break away“Funktion
„Break away“-Funktion
Farben des Torblatts
RAL RAL RAL RAL RAL
1023
2009
3020
5002
7038
Blitzschnell hoch hinaus
Jederzeit freie Sicht
Ein sich seitlich öffnendes Rolltor
..............................36 m² max. Breite (B) ......................................6.000 mm max. Höhe (H)........................................6.000 mm Steuerung Öffnungsgeschwindigkeit.......................ca. 1 m/s Öffnungsgeschwindigkeit bei Frequenzregelung ...............................ca. 1,5 m/s Schließgeschwindigkeit................................1 m/s Schließgeschwindigkeit bei Frequenzregelung .....................................0,5 m/s Torblatt Gewicht .................................1.400 gr/m² Torblatt Dicke ...........................................1,2 mm Ausstattungsmerkmale • windbeständig bis 5 Beaufort • selbsttestende Sicherheitskontaktleiste • optional lieferbar mit „Break away“-Funktion
12
NovoSpeed
Twin
Innenbereich
Mit „Break away“Funktion
„Break away“-Funktion
Farben des Torblatts
RAL RAL RAL RAL RAL
1023
2009
3020
5002
7038
Blitzschnell hoch hinaus
Jederzeit freie Sicht
Ein sich seitlich öffnendes Rolltor
