Prezentare Geocompozite drenaj INOVECO
LUCRARI PUBLICE
SOLUTII DRENAJ SI IMPERMEABILIZARE
PRESENTÉ PAR
POUR
SOLUTIONS FOR EARTHWORKS

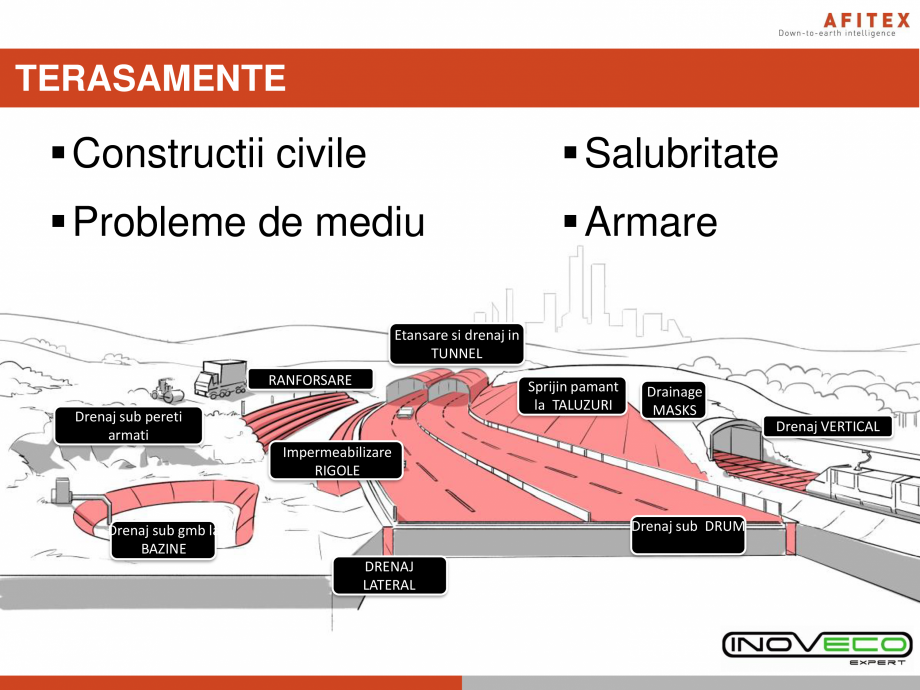

TERASAMENTE
▪ Constructii civile
▪ Salubritate
▪ Probleme de mediu
▪ Armare
Etansare si drenaj in
TUNNEL
RANFORSARE
Sprijin pamant
la TALUZURI
Drenaj sub pereti
armati
Drainage
MASKS
Drenaj VERTICAL
Impermeabilizare
RIGOLE
Drenaj sub DRUM
Drenaj sub gmb la
BAZINE
DRENAJ
LATERAL

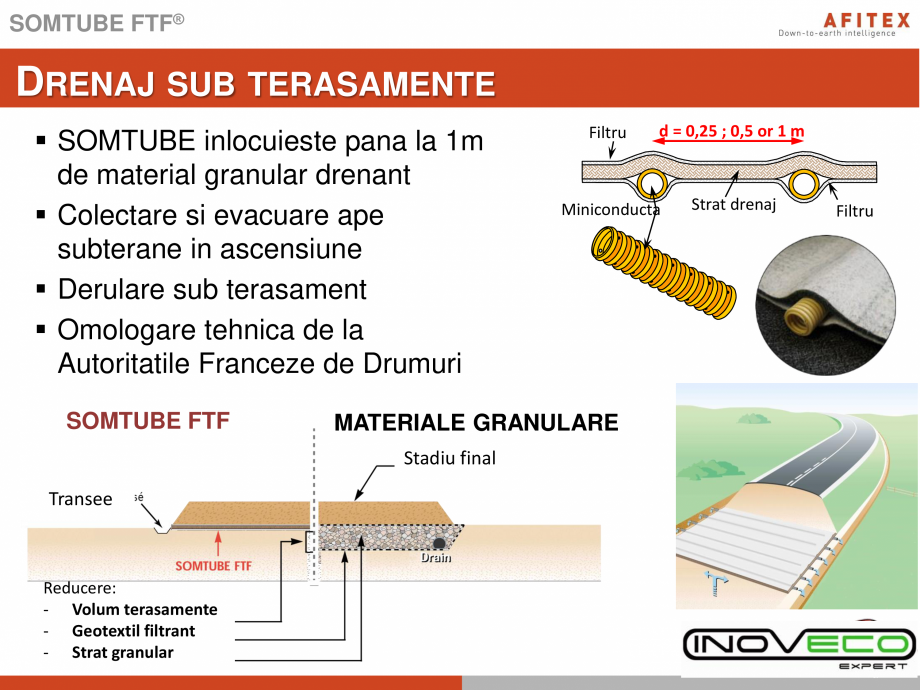

SOMTUBE FTF®
DRENAJ SUB TERASAMENTE
▪ SOMTUBE inlocuieste pana la 1m
de material granular drenant
▪ Colectare si evacuare ape
subterane in ascensiune
▪ Derulare sub terasament
▪ Omologare tehnica de la
Autoritatile Franceze de Drumuri
SOMTUBE FTF
Reducere:
- Volum terasamente
- Geotextil filtrant
- Strat granular
d = 0,25 ; 0,5 or 1 m
Miniconducta
MATERIALE GRANULARE
Stadiu final
Transee
Filtru
Strat drenaj
Filtru

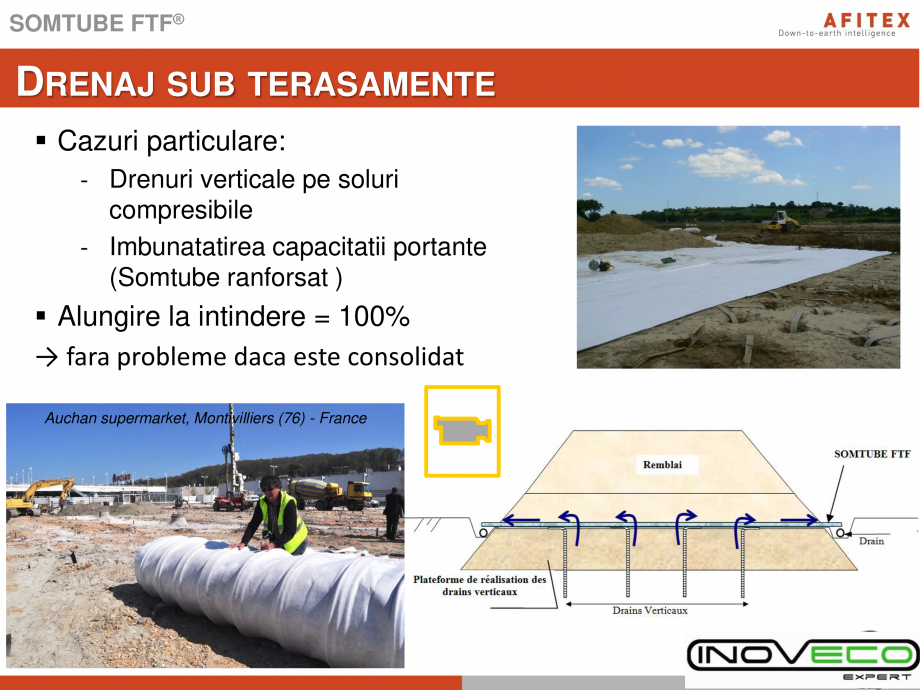

SOMTUBE FTF®
DRENAJ SUB TERASAMENTE
▪ Cazuri particulare:
- Drenuri verticale pe soluri
compresibile
- Imbunatatirea capacitatii portante
(Somtube ranforsat )
▪ Alungire la intindere = 100%
→ fara probleme daca este consolidat
Auchan supermarket, Montivilliers (76) - France

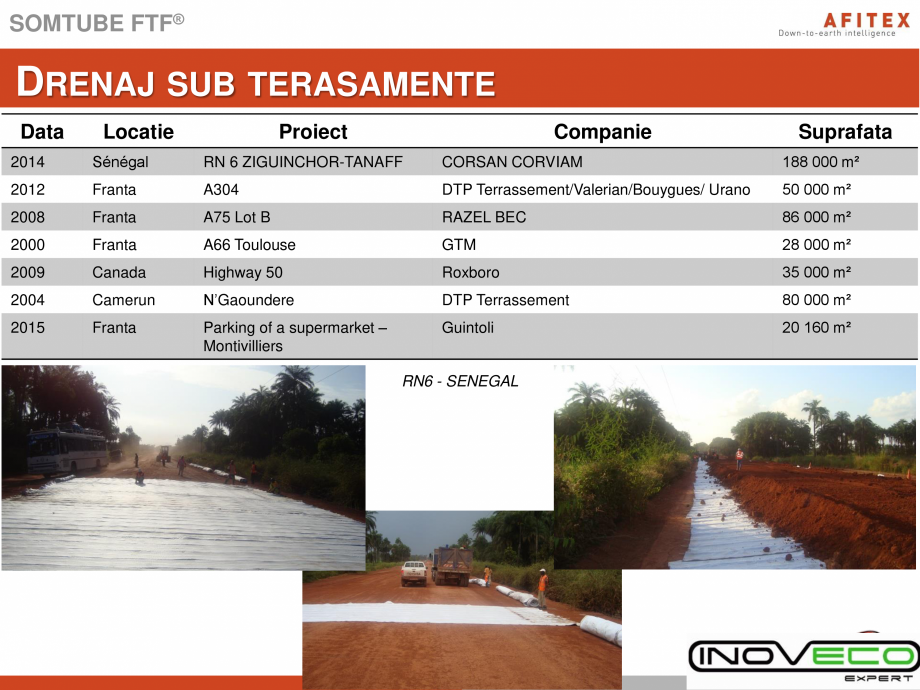

SOMTUBE FTF®
DRENAJ SUB TERASAMENTE
Data
Locatie
Proiect
Companie
Suprafata
2014
Sénégal
RN 6 ZIGUINCHOR-TANAFF
CORSAN CORVIAM
188 000 m²
2012
Franta
A304
DTP Terrassement/Valerian/Bouygues/ Urano
50 000 m²
2008
Franta
A75 Lot B
RAZEL BEC
86 000 m²
2000
Franta
A66 Toulouse
GTM
28 000 m²
2009
Canada
Highway 50
Roxboro
35 000 m²
2004
Camerun
N’Gaoundere
DTP Terrassement
80 000 m²
2015
Franta
Parking of a supermarket –
Montivilliers
Guintoli
20 160 m²
RN6 - SENEGAL

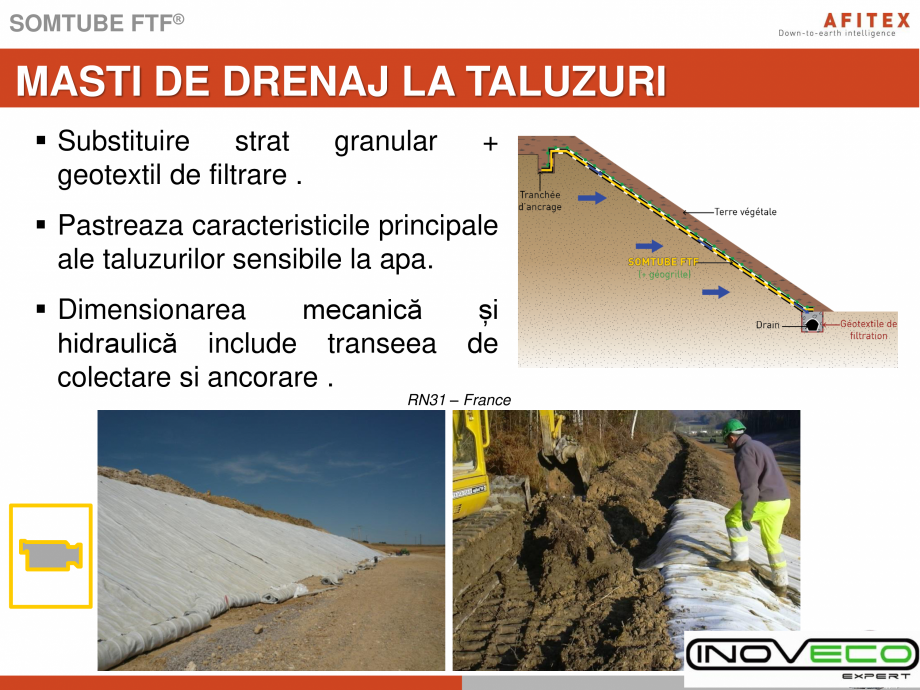

SOMTUBE FTF®
MASTI DE DRENAJ LA TALUZURI
▪ Substituire
strat
geotextil de filtrare .
granular
+
▪ Pastreaza caracteristicile principale
ale taluzurilor sensibile la apa.
▪ Dimensionarea
mecanică
hidraulică include transeea
colectare si ancorare .
și
de
RN31 – France

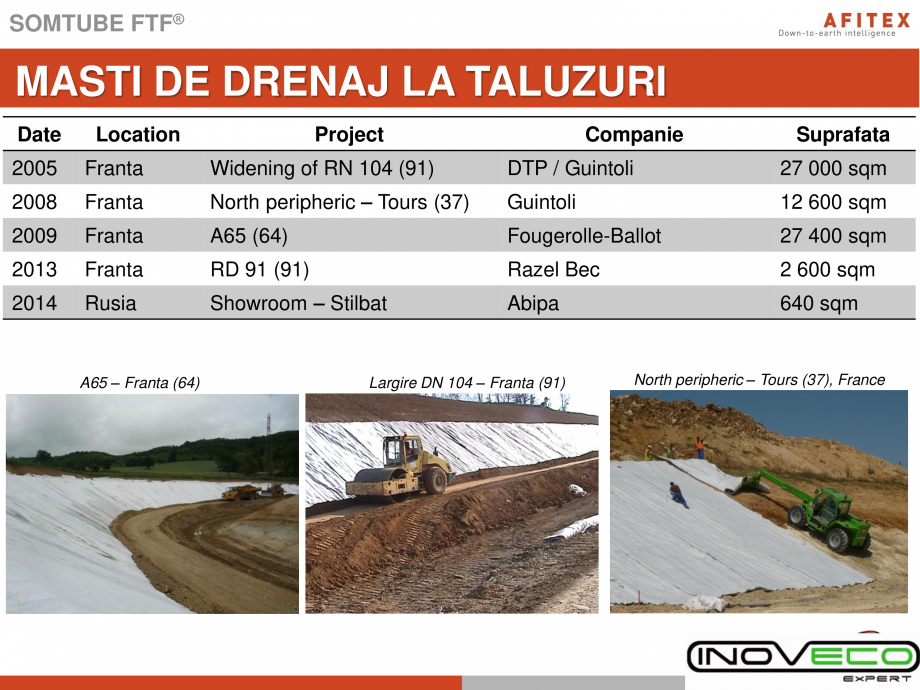

SOMTUBE FTF®
MASTI DE DRENAJ LA TALUZURI
Date
Location
Project
Companie
Suprafata
2005
Franta
Widening of RN 104 (91)
DTP / Guintoli
27 000 sqm
2008
Franta
North peripheric – Tours (37)
Guintoli
12 600 sqm
2009
Franta
A65 (64)
Fougerolle-Ballot
27 400 sqm
2013
Franta
RD 91 (91)
Razel Bec
2 600 sqm
2014
Rusia
Showroom – Stilbat
Abipa
640 sqm
A65 – Franta (64)
Largire DN 104 – Franta (91)
North peripheric – Tours (37), France

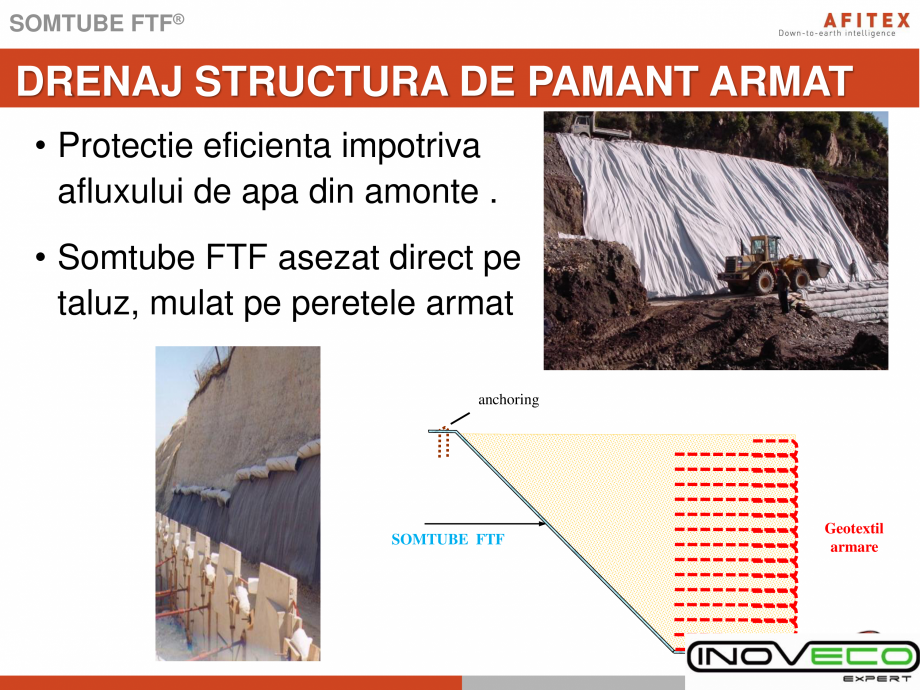

SOMTUBE FTF®
DRENAJ STRUCTURA DE PAMANT ARMAT
• Protectie eficienta impotriva
afluxului de apa din amonte .
• Somtube FTF asezat direct pe
taluz, mulat pe peretele armat
anchoring
SOMTUBE FTF
Geotextil
armare
Draining trench

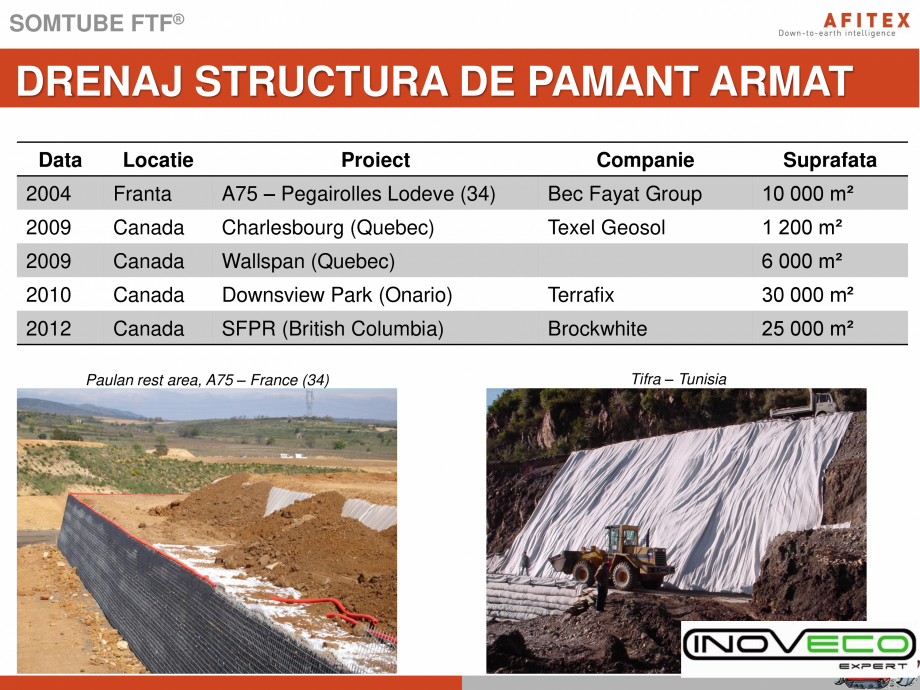

SOMTUBE FTF®
DRENAJ STRUCTURA DE PAMANT ARMAT
Data
Locatie
Proiect
Companie
Suprafata
2004
Franta
A75 – Pegairolles Lodeve (34)
Bec Fayat Group
10 000 m²
2009
Canada
Charlesbourg (Quebec)
Texel Geosol
1 200 m²
2009
Canada
Wallspan (Quebec)
2010
Canada
Downsview Park (Onario)
Terrafix
30 000 m²
2012
Canada
SFPR (British Col
umbia)
Brockwhite
25 000 m²
Paulan rest area, A75 – France (34)
6 000 m²
Tifra – Tunisia

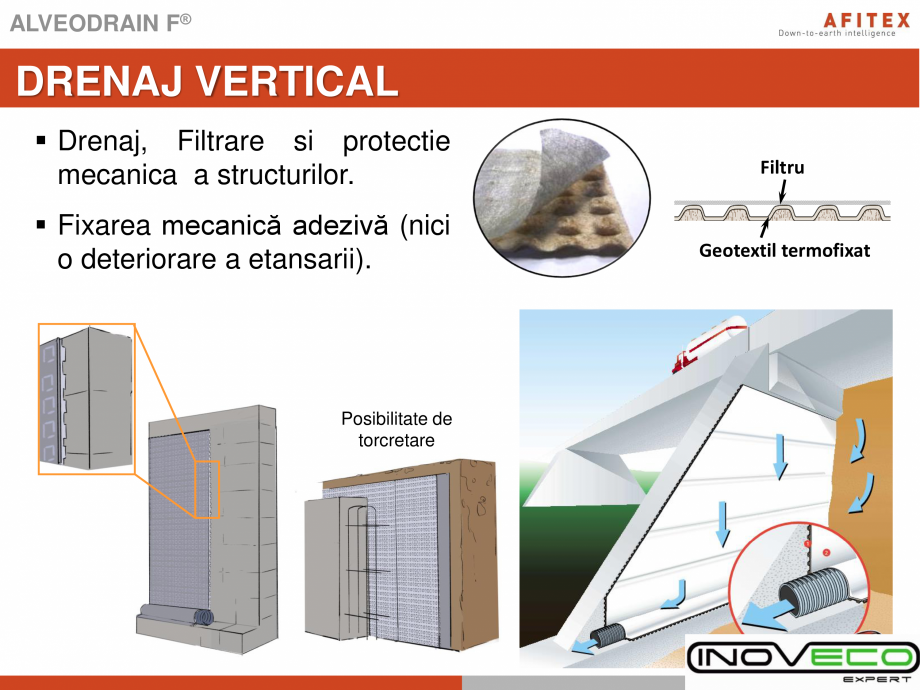

ALVEODRAIN F®
DRENAJ VERTICAL
▪ Drenaj, Filtrare si protectie
mecanica a structurilor.
▪ Fixarea mecanică adezivă (nici
o deteriorare a etansarii).
Posibilitate de
torcretare
Filtru
Geotextil termofixat

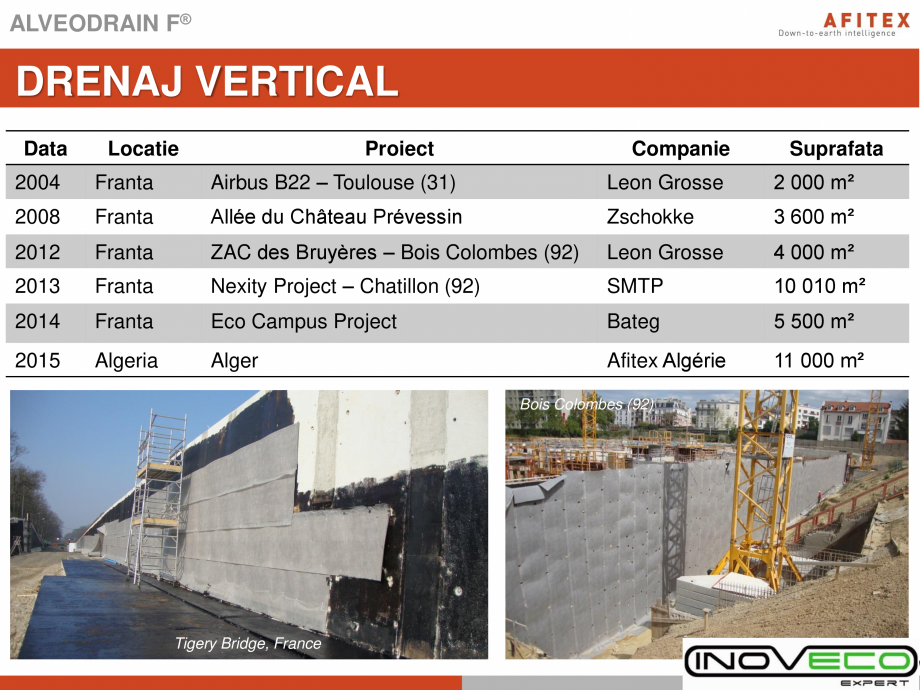

ALVEODRAIN F®
DRENAJ VERTICAL
Data
Locatie
Proiect
Companie
Suprafata
2004
Franta
Airbus B22 – Toulouse (31)
Leon Grosse
2 000 m²
2008
Franta
Allée du Château Prévessin
Zschokke
3 600 m²
2012
Franta
ZAC des Bruyères – Bois Colombes (92)
Leon Grosse
4 000 m²
2013
Franta
Nexity Project – Chatillon (92)
SMTP
10 010 m²
2014
Franta
Eco Campus Project
Bateg
5 500 m²
2015
Algeria
Alger
Afitex Algérie
11 000 m²
Bois Colombes (92)
Tigery Bridge, France

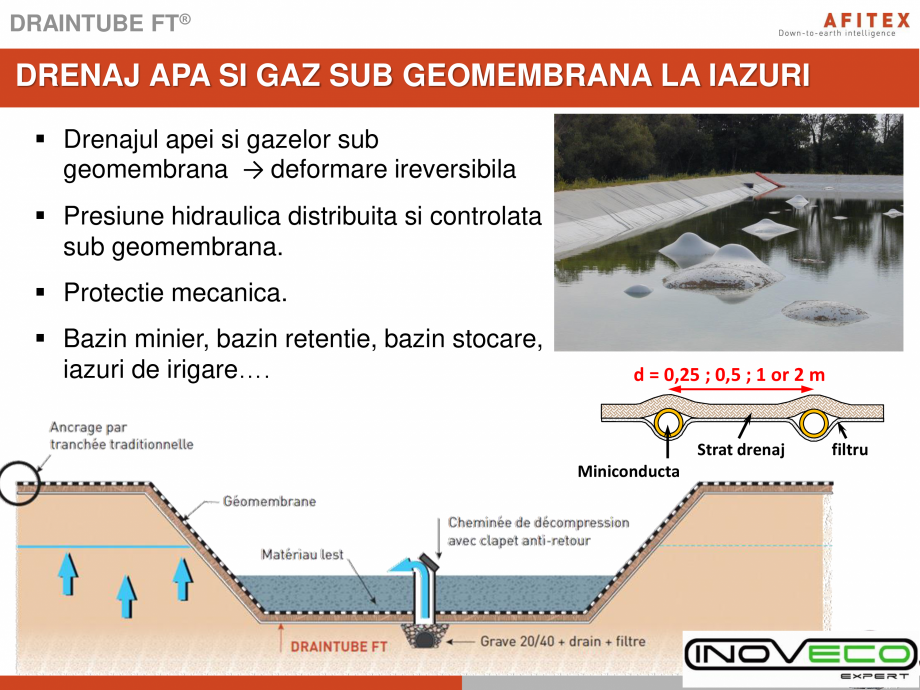

DRAINTUBE FT®
DRENAJ APA SI GAZ SUB GEOMEMBRANA LA IAZURI
▪ Drenajul apei si gazelor sub
geomembrana → deformare ireversibila
▪ Presiune hidraulica distribuita si contro
lata
sub geomembrana.
▪ Protectie mecanica.
▪ Bazin minier, bazin retentie, bazin stocare,
iazuri de irigare….
d = 0,25 ; 0,5 ; 1 or 2 m
Strat drenaj
Miniconducta
filtru

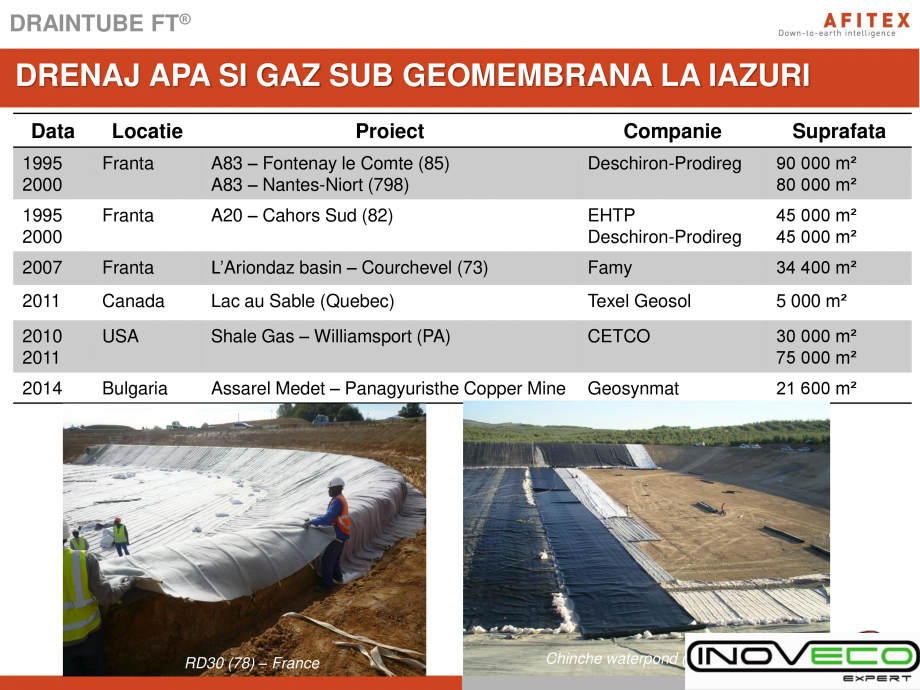

DRAINTUBE FT®
DRENAJ APA SI GAZ SUB GEOMEMBRANA LA IAZURI
Data
Locatie
Proiect
Companie
Suprafata
1995
2000
Franta
A83 – Fontenay le Comte (85)
A83 – Nantes-Niort (798)
Deschiron-Prodireg
90 000 m²
80 000 m²
1995
2000
Franta
A20 – Cahors Sud (82)
EHTP
Deschiron-Prodireg
45 000 m²
45 000 m²
2007
Franta
L’Ariondaz basin – Courchevel (73)
Famy
34 400 m²
2011
Canada
Lac au Sable (Quebec)
Texel Geosol
5 000 m²
2010
2011
USA
Shale Gas – Williamsport (PA)
CETCO
30 000 m²
75 000 m²
2014
Bulgaria
Assarel Medet – Panagyuristhe Copper Mine
Geosynmat
21 600 m²
RD30 (78) – France
Chinche waterpond (Spain)

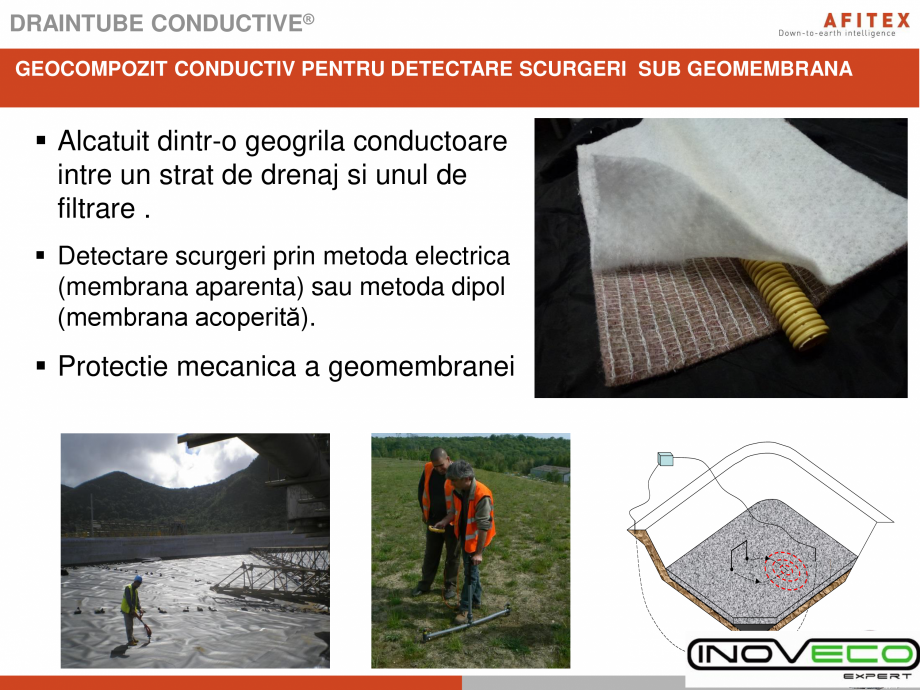

DRAINTUBE CONDUCTIVE®
GEOCOMPOZIT CONDUCTIV PENTRU DETECTARE SCURGERI SUB GEOMEMBRANA
▪ Alcatuit dintr-o geogrila conductoare
intre un strat de drenaj
si unul de
filtrare .
▪ Detectare scurgeri prin metoda electrica
(membrana aparenta) sau metoda dipol
(membrana acoperită).
▪ Protectie mecanica a geomembranei

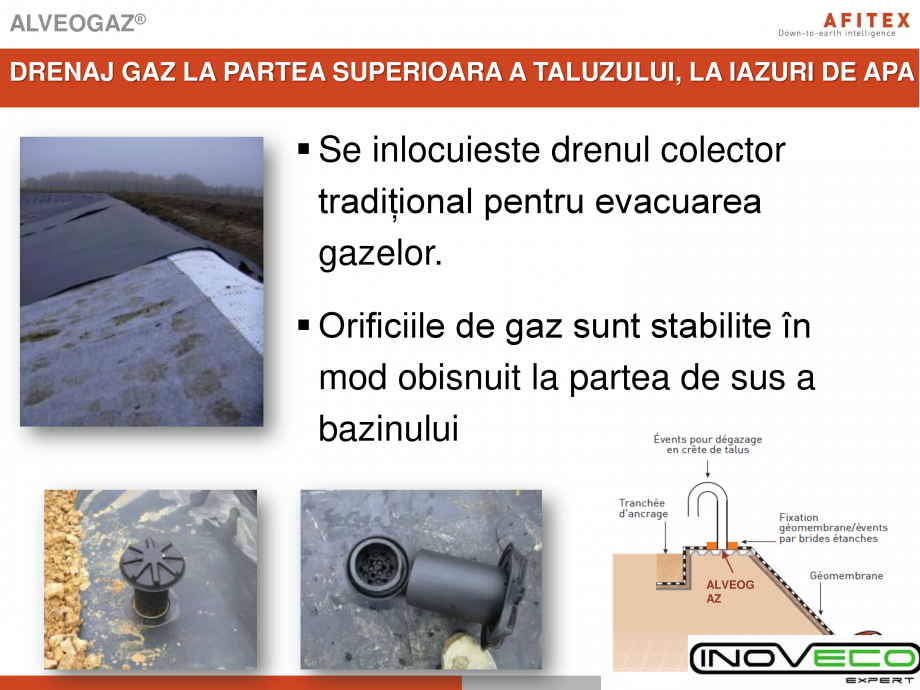

ALVEOGAZ®
DRENAJ GAZ LA PARTEA SUPERIOARA A TALUZULUI, LA IAZURI DE APA
▪ Se inlocuieste drenul colector
tradițional pentru evacuarea
gazelor.
▪ Orificiile de gaz sunt stabilite în
mod obisnuit la partea de sus a
bazinului
ALVEOG
AZ

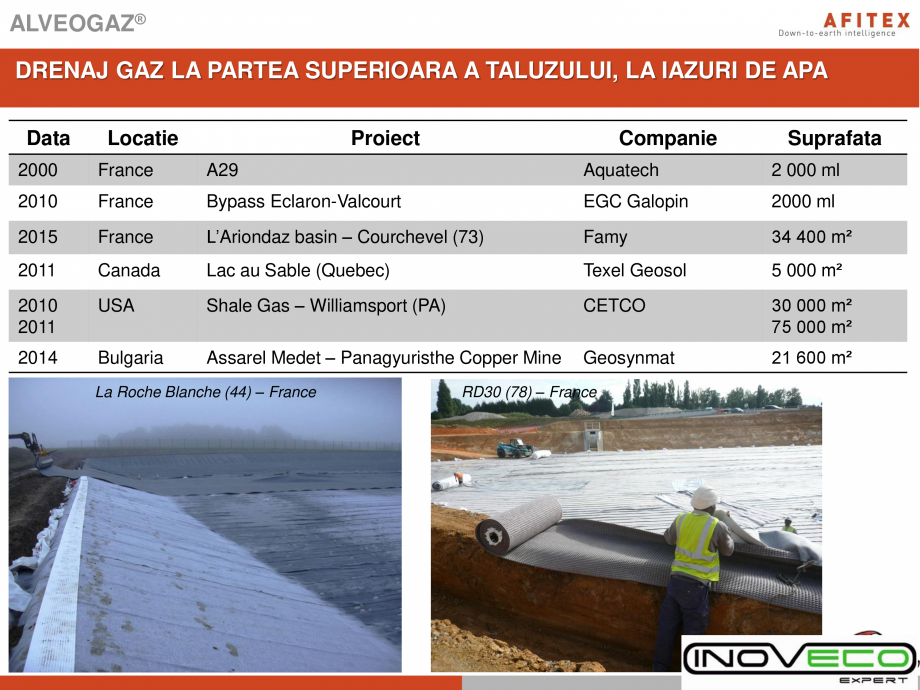

ALVEOGAZ®
DRENAJ GAZ LA PARTEA SUPERIOARA A TALUZULUI, LA IAZURI DE APA
Data
Locatie
Proiect
Companie
Suprafata
2000
France
A29
Aquatech
2 000 ml
2010
France
Bypass Eclaron-Valcourt
EGC Galopin
2000 ml
2015
France
L’Ariondaz basin – Courchevel (73)
Famy
34 400 m²
2011
Canada
Lac au Sable (Quebec)
Texel Geosol
5 000 m²
2010
2011
USA
Shale Gas – Williamsport (PA)
CETCO
30 000 m²
75 000 m²
2014
Bulgaria
Assarel Medet – Panagyuristhe Copper Mine
Geosynmat
21 600 m²
La Roche Blanche (44) – France
RD30 (78) – France

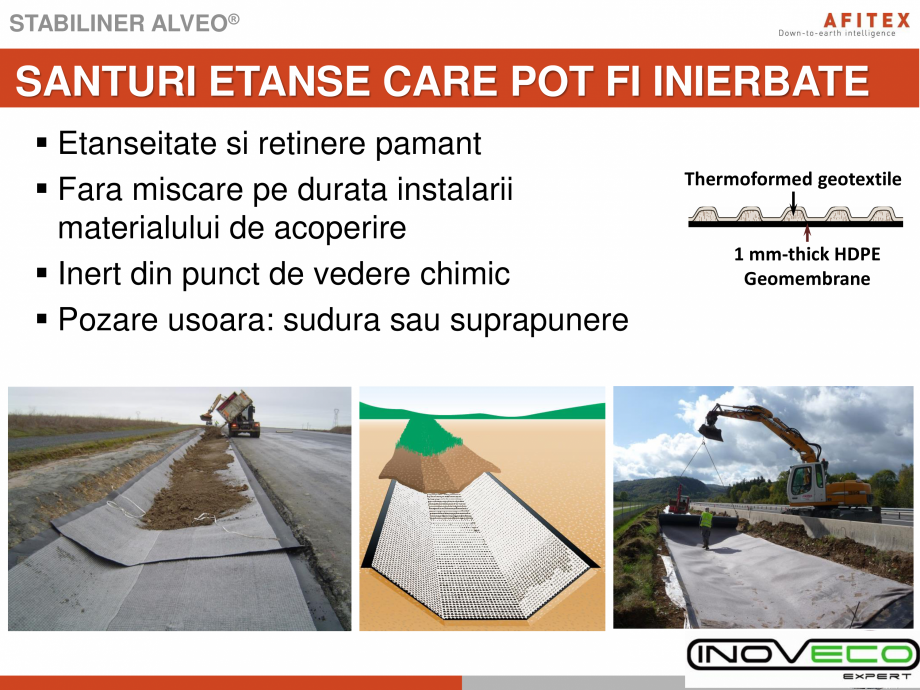

STABILINER ALV
EO®
SANTURI ETANSE CARE POT FI INIERBATE
▪ Etanseitate si retinere pamant
▪ Fara miscare pe durata instalarii
materialului de acoperire
▪ Inert din punct de vedere chimic
▪ Pozare usoara: sudura sau suprapunere
Thermoformed geotextile
1 mm-thick HDPE
Geomembrane

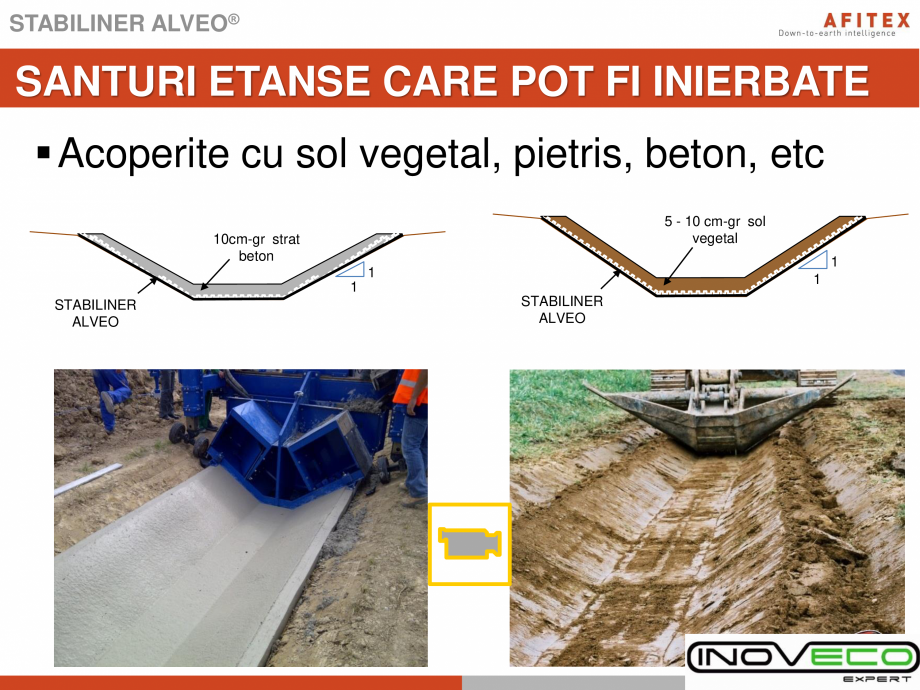

STABILINER ALVEO®
SANTURI ETANSE CARE POT FI INIERBATE
▪ Acoperite cu sol vegetal, pietris, beton, etc
5 - 10 cm-gr sol
vegetal
10cm-gr strat
beton
1
1
1
1
STABILINER
ALVEO
STABILINER
ALVEO

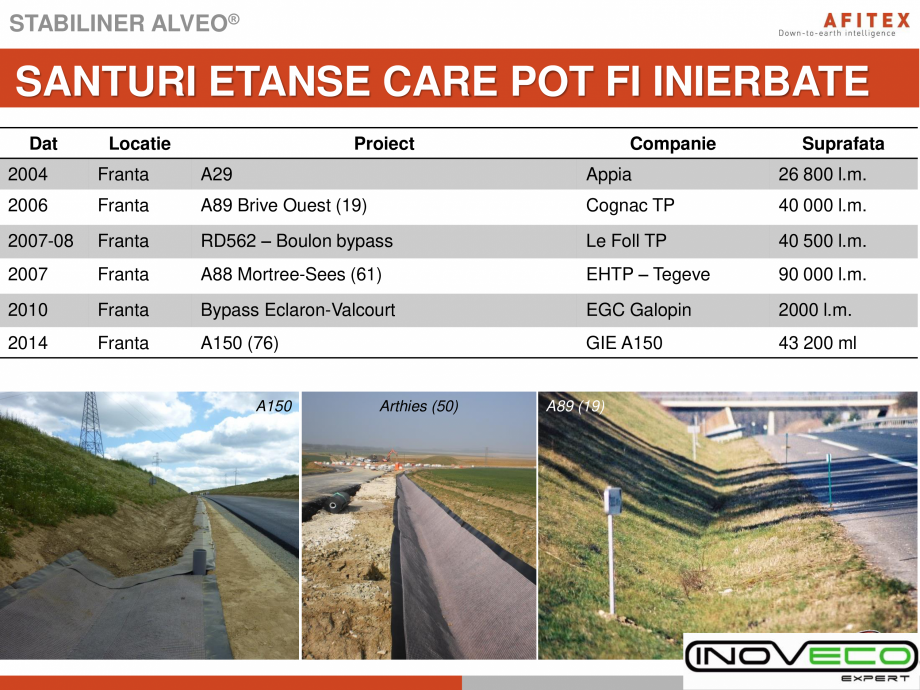

STABILINER ALVEO®
SANTURI ETANSE CARE POT FI INIERBATE
Dat
Locatie
Proiect
Companie
Suprafata
2004
Franta
A29
Appia
26 800 l.m.
2006
Franta
A89 Brive Ouest (19)
Cognac TP
40 000 l.m.
2007-08
Franta
RD562 – Boulon bypass
Le Foll TP
40 500 l.m.
2007
Franta
A88 Mortree-Sees (61)
EHTP – Tegeve
90 000 l.m.
2010
Franta
Bypass Eclaron-Valcourt
EGC Galopin
2000 l.m.
2014
Franta
A150 (76)
GIE A150
43 200 ml
A150
Arthies (50)
A89 (19)

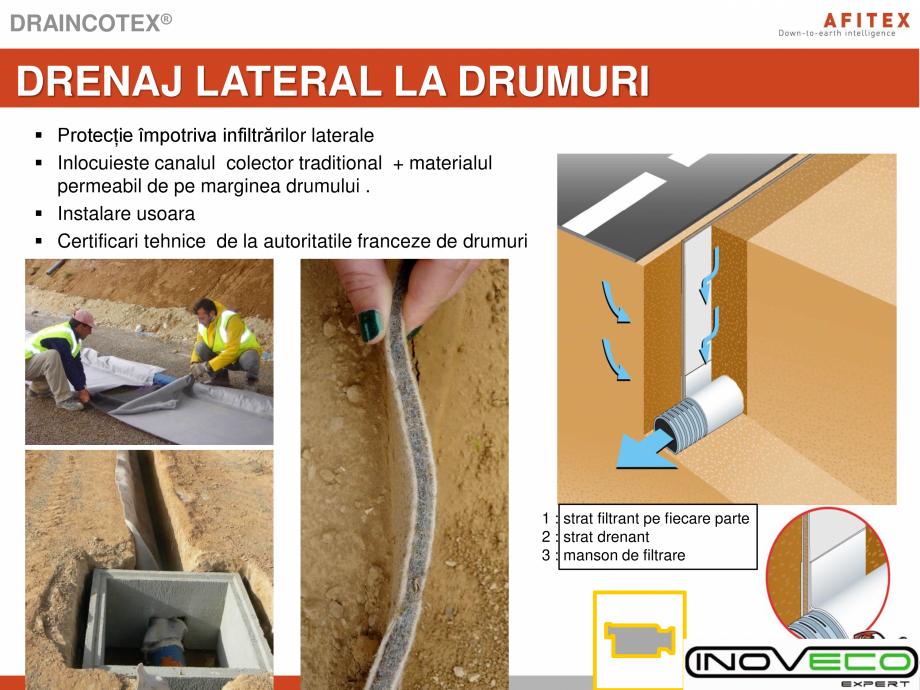

DRAINCOTEX®
DRENAJ LATERAL LA DRUMURI
▪ Pro
tecție împotriva infiltrărilor laterale
▪ Inlocuieste canalul colector traditional + materialul
permeabil de pe marginea drumului .
▪ Instalare usoara
▪ Certificari tehnice de la autoritatile franceze de drumuri
1 : strat filtrant pe fiecare parte
2 : strat drenant
3 : manson de filtrare

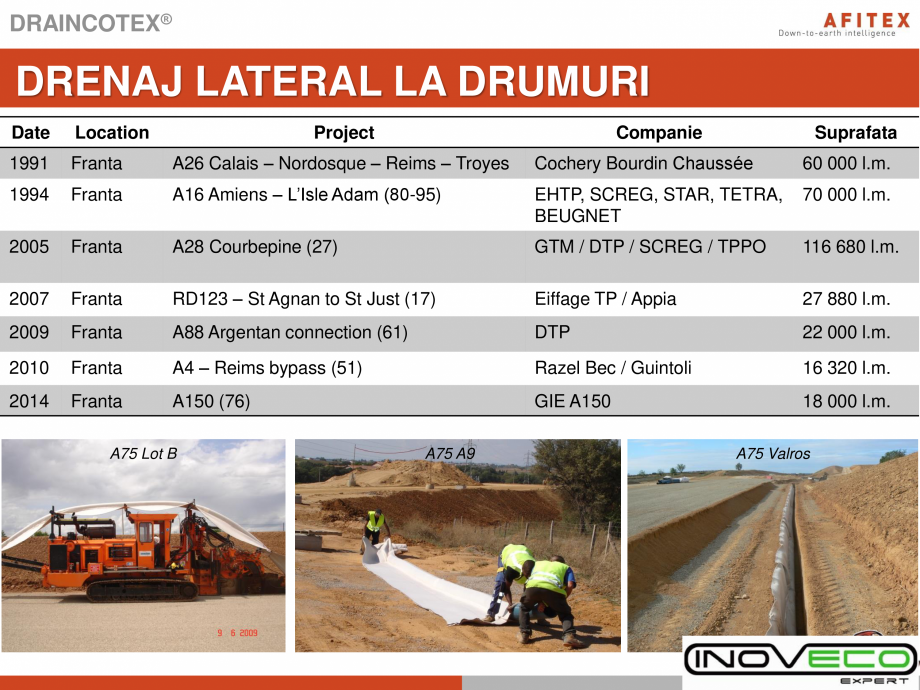

DRAINCOTEX®
DRENAJ LATERAL LA DRUMURI
Date
Location
Project
1991
Franta
A26 Calais – Nordosque – Reims – Troyes
Cochery Bourdin Chaussée
60 000 l.m.
1994
Franta
A16 Amiens – L’Isle Adam (80-95)
EHTP, SCREG, STAR, TETRA,
BEUGNET
70 000 l.m.
2005
Franta
A28 Courbepine (27)
GTM / DTP / SCREG / TPPO
116 680 l.m.
2007
Franta
RD123 – St Agnan to St Just (17)
Eiffage TP / Appia
27 880 l.m.
2009
Franta
A88 Argentan connection (61)
DTP
22 000 l.m.
2010
Franta
A4 – Reims bypass (51)
Razel Bec / Guintoli
16 320 l.m.
2014
Franta
A150 (76)
GIE A150
18 000 l.m.
A75 Lot B
Companie
A75 A9
Suprafata
A75 Valros

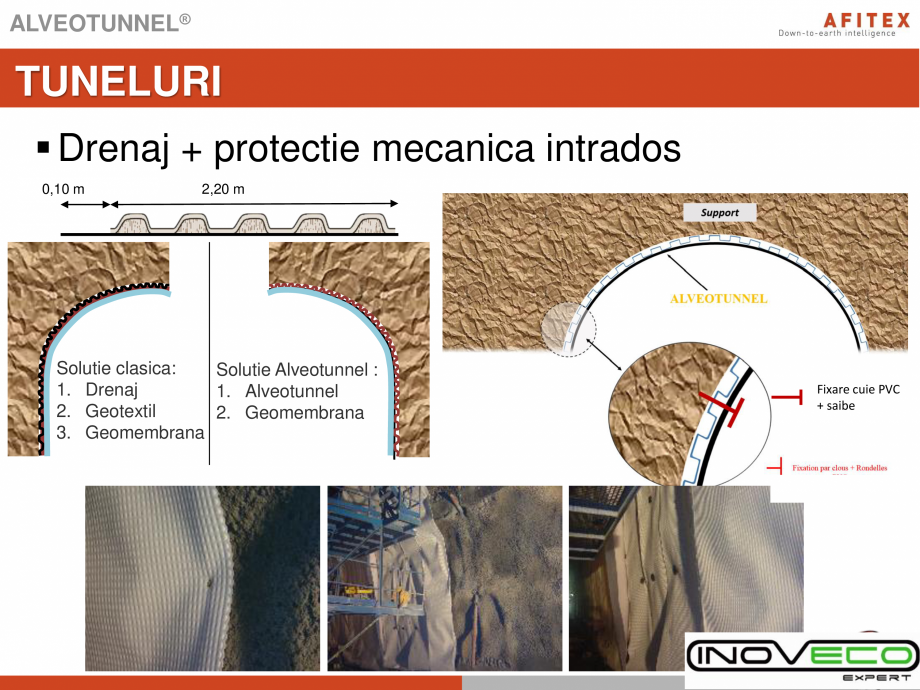

ALVEOTUNNEL®
TUNELURI
▪ Drenaj +
protectie mecanica intrados
0,10 m
2,20 m
Solutie clasica:
Solutie Alveotunnel :
1. Drenaj
1. Alveotunnel
2. Geotextil
2. Geomembrana
3. Geomembrana
Fixare cuie PVC
+ saibe

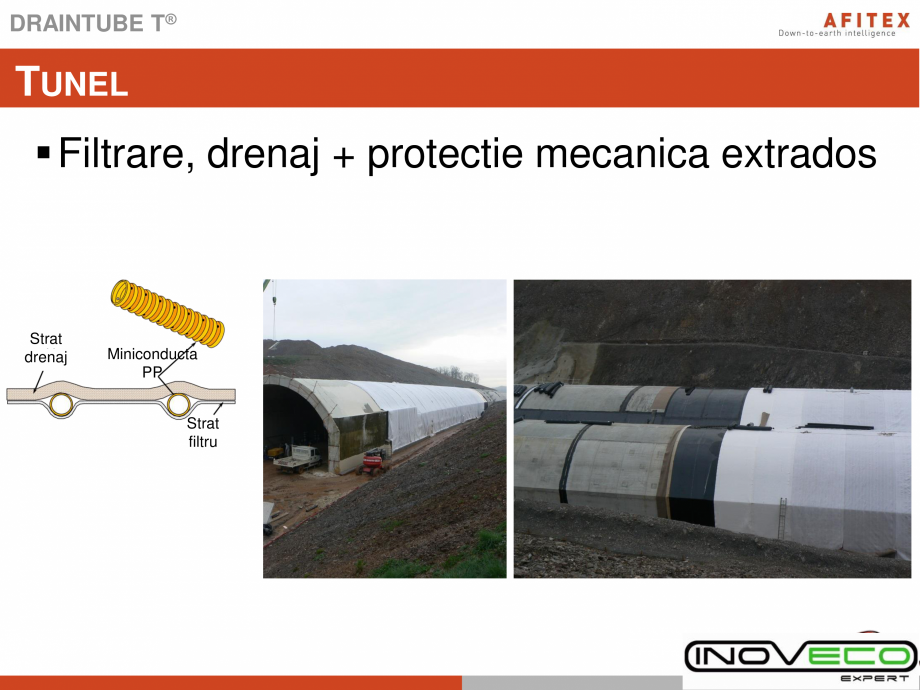

DRAINTUBE T®
TUNEL
▪ Filtrare, drenaj + protectie mecanica extrados
Strat
drenaj
Miniconducta
PP
Strat
filtru

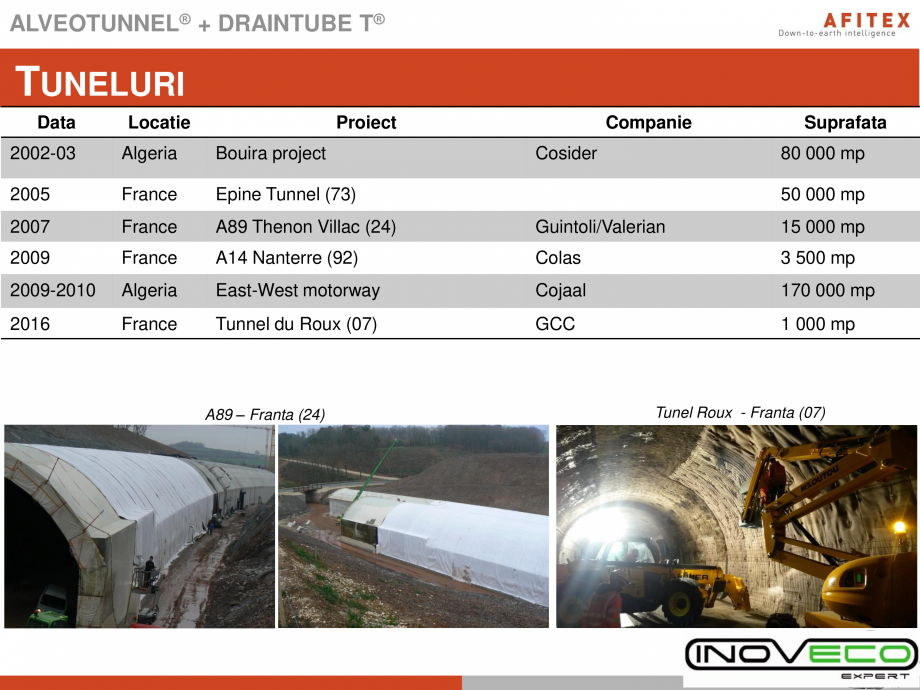

ALVEOTUNNEL® + DRAINTUBE T®
TUNELURI
Data
Locatie
Proiect
Companie
2002-03
Algeria
Bouira project
2005
France
Epine Tunnel (73)
2007
France
A89 Thenon Villac (24)
Guintoli/Valerian
15 000 mp
2009
France
A14 Nanterre (92)
Colas
3 500 mp
2009-2010
Algeria
East-West motorway
Cojaal
170 000 mp
2016
France
Tunnel du Roux (07)
GCC
1 000 mp
A89 – Franta (24)
Cosider
Suprafata
80 000 mp
50 000 mp
Tunel Roux - Franta (07)
VA MULTUMESC PENTRU
ATENTIE
