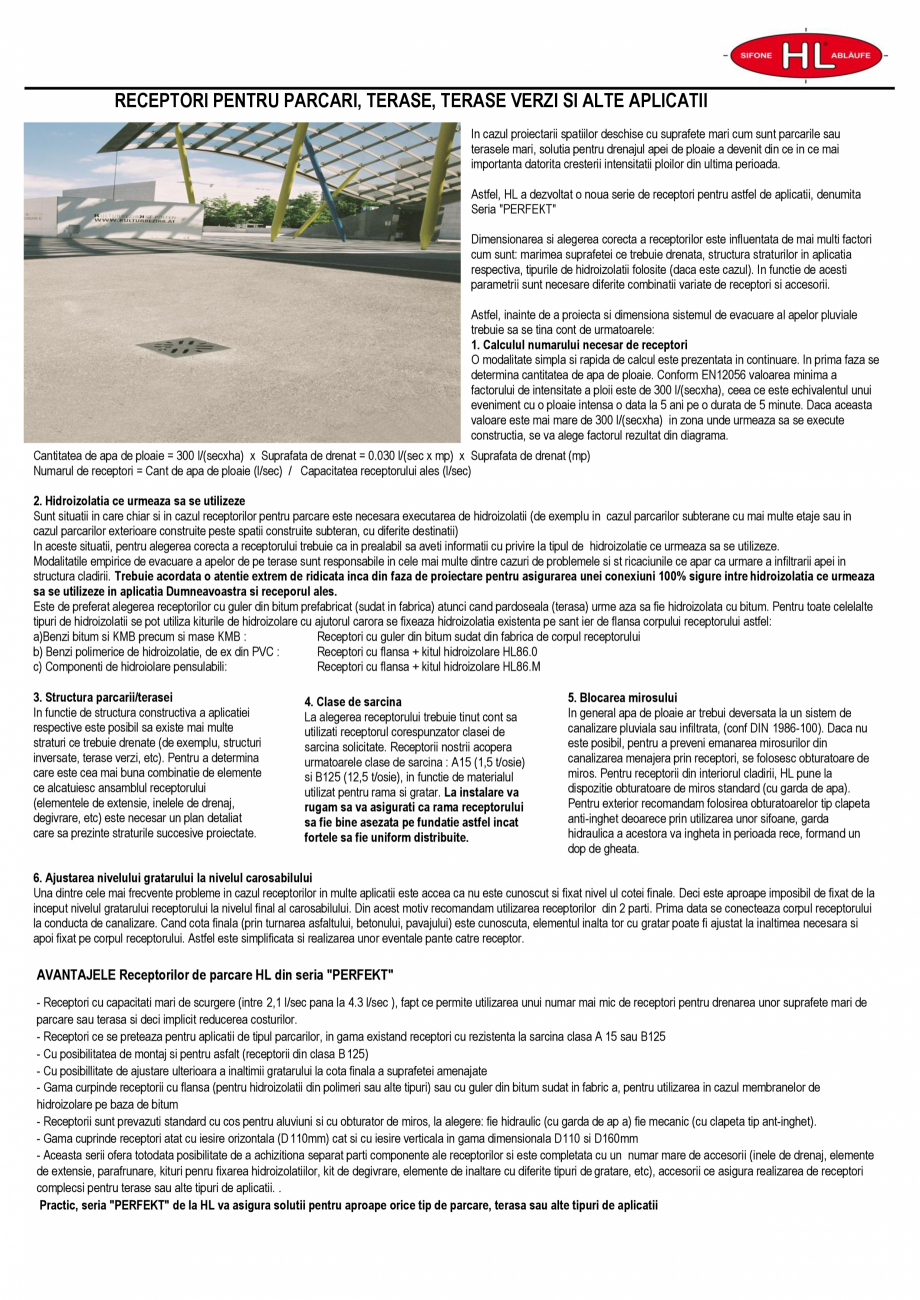

RECEPTORI PENTRU PARCARI, TERASE, TERASE VERZI SI ALTE APLICATII In cazul proiectarii spatiilor deschise cu suprafete mari cum sunt parcarile sau terasele mari, solutia pentru drenajul apei de ploaie a devenit din ce in ce mai importanta datorita cresterii intensitatii ploilor din ultima perioada. Astfel, HL a dezvoltat o noua serie de receptori pentru astfel de aplicatii, denumita Seria "PERFEKT" Dimensionarea si alegerea corecta a receptorilor este influentata de mai multi factori cum sunt: marimea suprafetei ce trebuie drenata, structura straturilor in aplicatia respectiva, tipurile de hidroizolatii folosite (daca este cazul). In functie de acesti parametrii sunt necesare diferite combinatii variate de receptori si accesorii. Astfel, inainte de a proiecta si dimensiona sistemul de evacuare al apelor pluviale trebuie sa se tina cont de urmatoarele: 1. Calculul numarului necesar de receptori O modalitate simpla si rapida de calcul este prezentata in continuare. In prima faza se determ

Pagina 1-Prezentare Receptori parcare HL Hutterer & Lechner Catalog, brosura Romana RECEPTORI PENTRU...

Pagina 2 - Prezentare Receptori parcare HL Hutterer & Lechner Catalog, brosura Romana ina...

ina cantitatea de apa de ploaie. Conform EN12056 valoarea minima a factorului de intensitate a ploii este de 300 l/(secxha), ceea ce este echivalentul unui eveniment cu o ploaie intensa o data la 5 ani pe o durata de 5 minute. Daca aceasta valoare este mai mare de 300 l/(secxha) in zona unde urmeaza sa se execute constructia, se va alege factorul rezultat din diagrama. Cantitatea de apa de ploaie = 300 l/(secxha) x Suprafata de drenat = 0.030 l/(sec x mp) x Suprafata de drenat (mp) Numarul de receptori = Cant de apa de ploaie (l/sec) / Capacitatea receptorului ales (l/sec) 2. Hidroizolatia ce urmeaza sa se utilizeze Sunt situatii in care chiar si in cazul receptorilor pentru parcare este necesara executarea de hidroizolatii (de exemplu in cazul parcarilor subterane cu mai multe etaje sau in cazul parcarilor exterioare construite peste spatii construite subteran, cu diferite destinatii) In aceste situatii, pentru alegerea corecta a receptorului trebuie ca in prealabil sa aveti informat

Pagina 2-Prezentare Receptori parcare HL Hutterer & Lechner Catalog, brosura Romana ina cantitatea de apa...

Pagina 3 - Prezentare Receptori parcare HL Hutterer & Lechner Catalog, brosura Romana ii cu...

ii cu privire la tipul de hidroizolatie ce urmeaza sa se utilizeze. Modalitatile empirice de evacuare a apelor de pe terase sunt responsabile in cele mai multe dintre cazuri de problemele si st ricaciunile ce apar ca urmare a infiltrarii apei in structura cladirii. Trebuie acordata o atentie extrem de ridicata inca din faza de proiectare pentru asigurarea unei conexiuni 100% sigure intre hidroizolatia ce urmeaza sa se utilizeze in aplicatia Dumneavoastra si receporul ales. Este de preferat alegerea receptorilor cu guler din bitum prefabricat (sudat in fabrica) atunci cand pardoseala (terasa) urme aza sa fie hidroizolata cu bitum. Pentru toate celelalte tipuri de hidroizolatii se pot utiliza kiturile de hidroizolare cu ajutorul carora se fixeaza hidroizolatia existenta pe sant ier de flansa corpului receptorului astfel: a)Benzi bitum si KMB precum si mase KMB : Receptori cu guler din bitum sudat din fabrica de corpul receptorului b) Benzi polimerice de hidroizolatie, de ex din PVC : Rec

Pagina 3-Prezentare Receptori parcare HL Hutterer & Lechner Catalog, brosura Romana ii cu privire la...

Pagina 4 - Prezentare Receptori parcare HL Hutterer & Lechner Catalog, brosura Romana eptori cu ...

eptori cu flansa + kitul hidroizolare HL86.0 c) Componenti de hidroiolare pensulabili: Receptori cu flansa + kitul hidroizolare HL86.M 3. Structura parcarii/terasei In functie de structura constructiva a aplicatiei respective este posibil sa existe mai multe straturi ce trebuie drenate (de exemplu, structuri inversate, terase verzi, etc). Pentru a determina care este cea mai buna combinatie de elemente ce alcatuiesc ansamblul receptorului (elementele de extensie, inelele de drenaj, degivrare, etc) este necesar un plan detaliat care sa prezinte straturile succesive proiectate. 4. Clase de sarcina La alegerea receptorului trebuie tinut cont sa utilizati receptorul corespunzator clasei de sarcina solicitate. Receptorii nostrii acopera urmatoarele clase de sarcina : A15 (1,5 t/osie) si B125 (12,5 t/osie), in functie de materialul utilizat pentru rama si gratar. La instalare va rugam sa va asigurati ca rama receptorului sa fie bine asezata pe fundatie astfel incat fortele sa fie uniform di

Pagina 4-Prezentare Receptori parcare HL Hutterer & Lechner Catalog, brosura Romana eptori cu flansa +...

Pagina 5 - Prezentare Receptori parcare HL Hutterer & Lechner Catalog, brosura Romana stribuite....

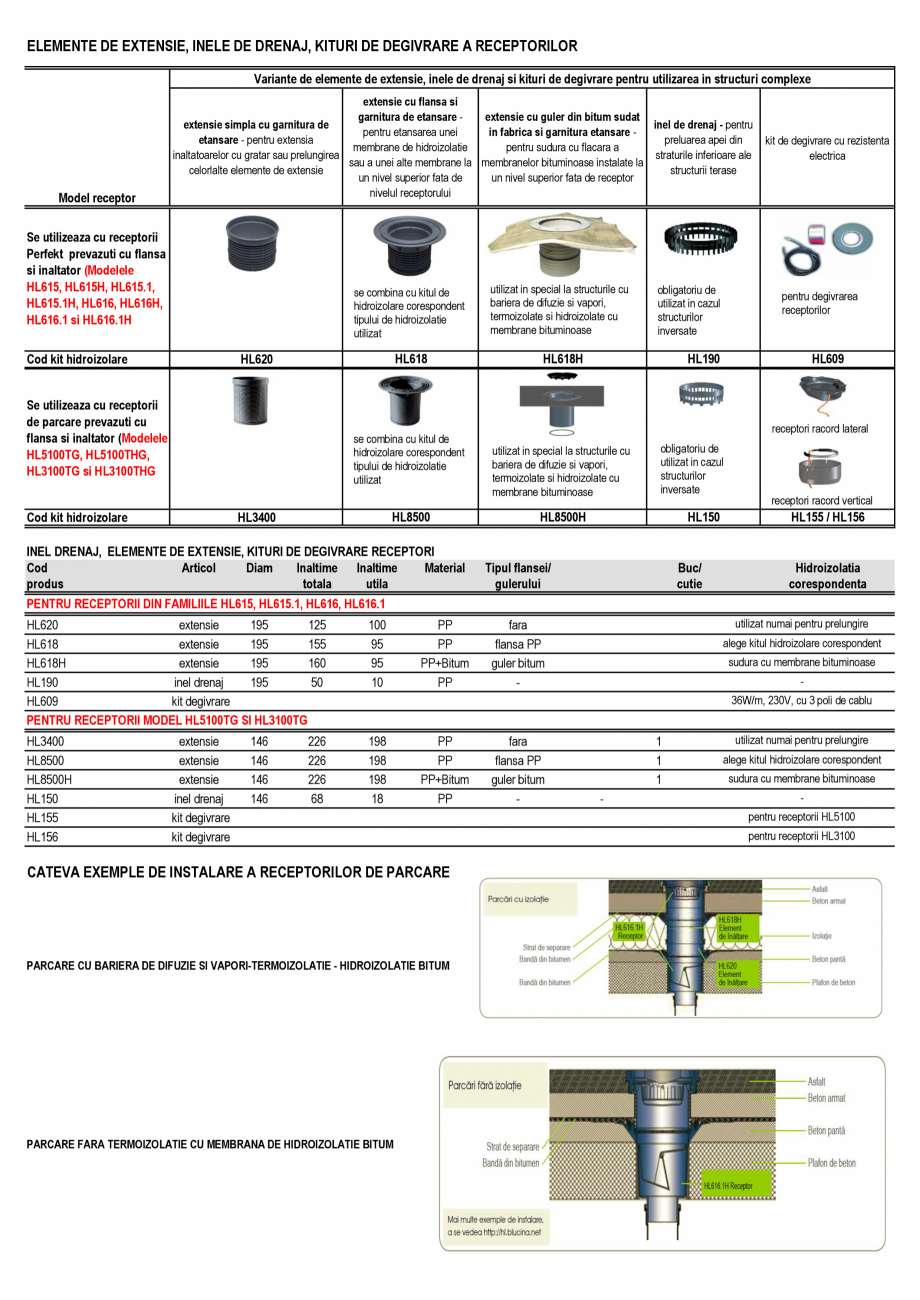

stribuite. 5. Blocarea mirosului In general apa de ploaie ar trebui deversata la un sistem de canalizare pluviala sau infiltrata, (conf DIN 1986-100). Daca nu este posibil, pentru a preveni emanarea mirosurilor din canalizarea menajera prin receptori, se folosesc obturatoare de miros. Pentru receptorii din interiorul cladirii, HL pune la dispozitie obturatoare de miros standard (cu garda de apa). Pentru exterior recomandam folosirea obturatoarelor tip clapeta anti-inghet deoarece prin utilizarea unor sifoane, garda hidraulica a acestora va ingheta in perioada rece, formand un dop de gheata. 6. Ajustarea nivelului gratarului la nivelul carosabilului Una dintre cele mai frecvente probleme in cazul receptorilor in multe aplicatii este accea ca nu este cunoscut si fixat nivel ul cotei finale. Deci este aproape imposibil de fixat de la inceput nivelul gratarului receptorului la nivelul final al carosabilului. Din acest motiv recomandam utilizarea receptorilor din 2 parti. Prima data se co

Pagina 5-Prezentare Receptori parcare HL Hutterer & Lechner Catalog, brosura Romana stribuite.

5....

Pagina 6 - Prezentare Receptori parcare HL Hutterer & Lechner Catalog, brosura Romana necteaza...

necteaza corpul receptorului la conducta de canalizare. Cand cota finala (prin turnarea asfaltului, betonului, pavajului) este cunoscuta, elementul inalta tor cu gratar poate fi ajustat la inaltimea necesara si apoi fixat pe corpul receptorului. Astfel este simplificata si realizarea unor eventale pante catre receptor. AVANTAJELE Receptorilor de parcare HL din seria "PERFEKT" - Receptori cu capacitati mari de scurgere (intre 2,1 l/sec pana la 4.3 l/sec ), fapt ce permite utilizarea unui numar mai mic de receptori pentru drenarea unor suprafete mari de parcare sau terasa si deci implicit reducerea costurilor. - Receptori ce se preteaza pentru aplicatii de tipul parcarilor, in gama existand receptori cu rezistenta la sarcina clasa A 15 sau B125 - Cu posibilitatea de montaj si pentru asfalt (receptorii din clasa B 125) - Cu posibillitate de ajustare ulterioara a inaltimii gratarului la cota finala a suprafetei amenajate - Gama curpinde receptorii cu flansa (pentru hidroizolatii din polim

Pagina 6-Prezentare Receptori parcare HL Hutterer & Lechner Catalog, brosura Romana necteaza corpul...

Pagina 7 - Prezentare Receptori parcare HL Hutterer & Lechner Catalog, brosura Romana eri sau...

eri sau alte tipuri) sau cu guler din bitum sudat in fabric a, pentru utilizarea in cazul membranelor de hidroizolare pe baza de bitum - Receptorii sunt prevazuti standard cu cos pentru aluviuni si cu obturator de miros, la alegere: fie hidraulic (cu garda de ap a) fie mecanic (cu clapeta tip ant-inghet). - Gama cuprinde receptori atat cu iesire orizontala (D110mm) cat si cu iesire verticala in gama dimensionala D110 si D160mm - Aceasta serii ofera totodata posibilitate de a achizitiona separat parti componente ale receptorilor si este completata cu un numar mare de accesorii (inele de drenaj, elemente de extensie, parafrunare, kituri penru fixarea hidroizolatiilor, kit de degivrare, elemente de inaltare cu diferite tipuri de gratare, etc), accesorii ce asigura realizarea de receptori complecsi pentru terase sau alte tipuri de aplicatii. . Practic, seria "PERFEKT" de la HL va asigura solutii pentru aproape orice tip de parcare, terasa sau alte tipuri de aplicatii RECEPTORI PENTRU PAR

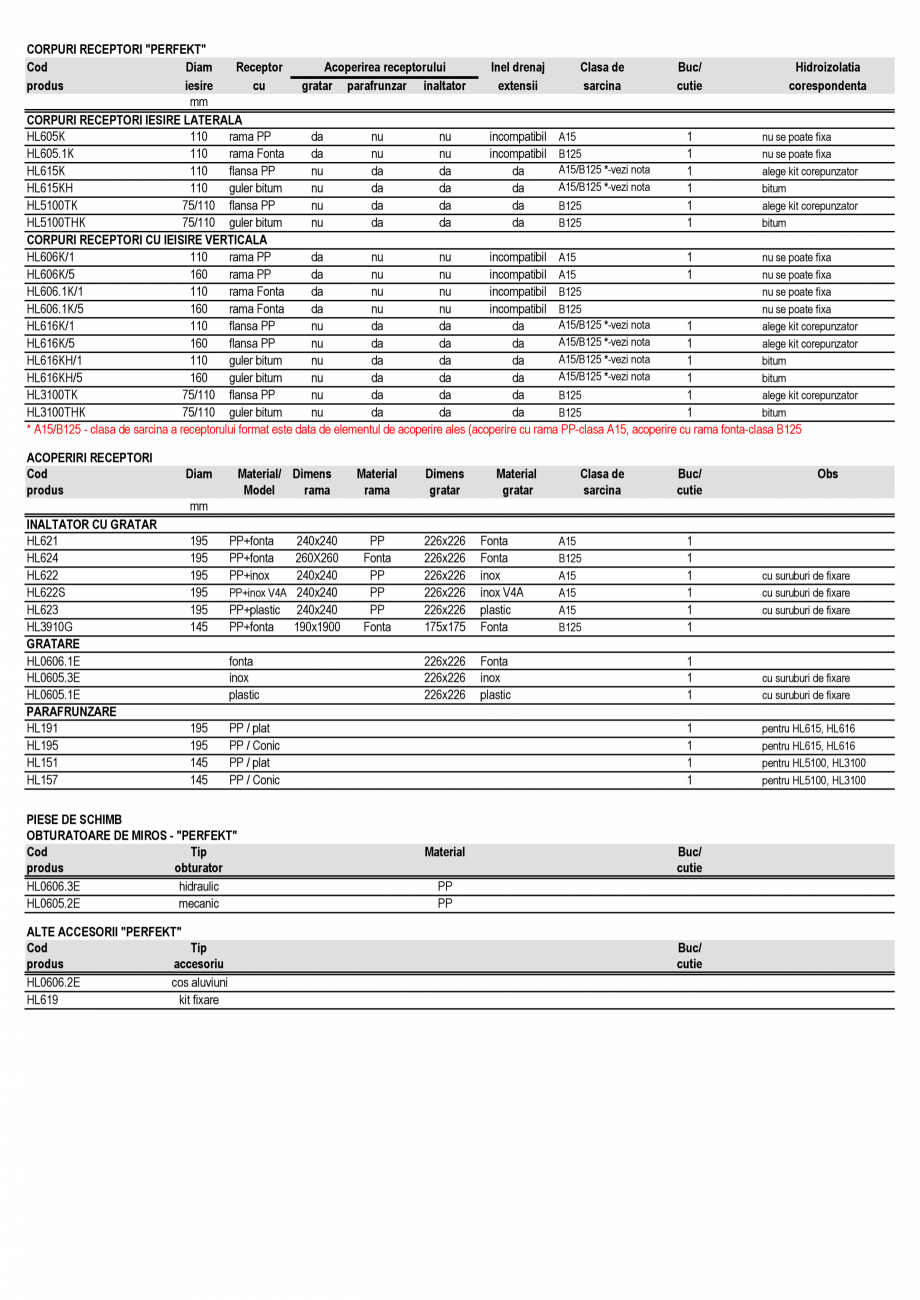

Pagina 7-Prezentare Receptori parcare HL Hutterer & Lechner Catalog, brosura Romana eri sau alte tipuri) ...

Pagina 8 - Prezentare Receptori parcare HL Hutterer & Lechner Catalog, brosura Romana CARI,...

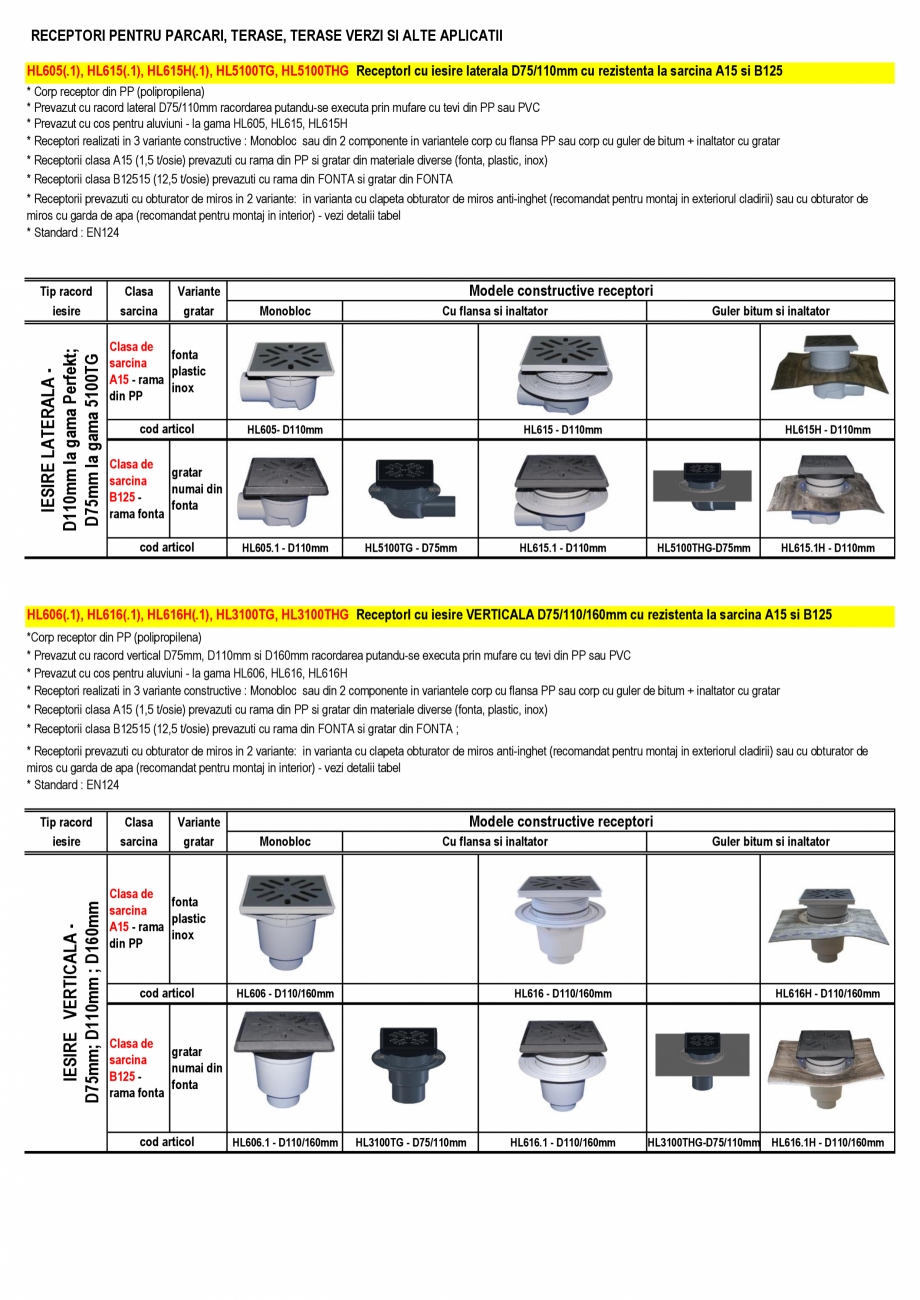

CARI, TERASE, TERASE VERZI SI ALTE APLICATII HL605(.1), HL615(.1), HL615H(.1), HL5100TG, HL5100THG ReceptorI cu iesire laterala D75/110mm cu rezistenta la sarcina A15 si B125 * Corp receptor din PP (polipropilena) * Prevazut cu racord lateral D75/110mm racordarea putandu-se executa prin mufare cu tevi din PP sau PVC * Prevazut cu cos pentru aluviuni - la gama HL605, HL615, HL615H * Receptori realizati in 3 variante constructive : Monobloc sau din 2 componente in variantele corp cu flansa PP sau corp cu guler de bitum + inaltator cu gratar * Receptorii clasa A15 (1,5 t/osie) prevazuti cu rama din PP si gratar din materiale diverse (fonta, plastic, inox) * Receptorii clasa B12515 (12,5 t/osie) prevazuti cu rama din FONTA si gratar din FONTA * Receptorii prevazuti cu obturator de miros in 2 variante: in varianta cu clapeta obturator de miros anti-inghet (recomandat pentru montaj in exteriorul cladirii) sau cu obturator de miros cu garda de apa (recomandat pentru montaj in interior) - vezi
