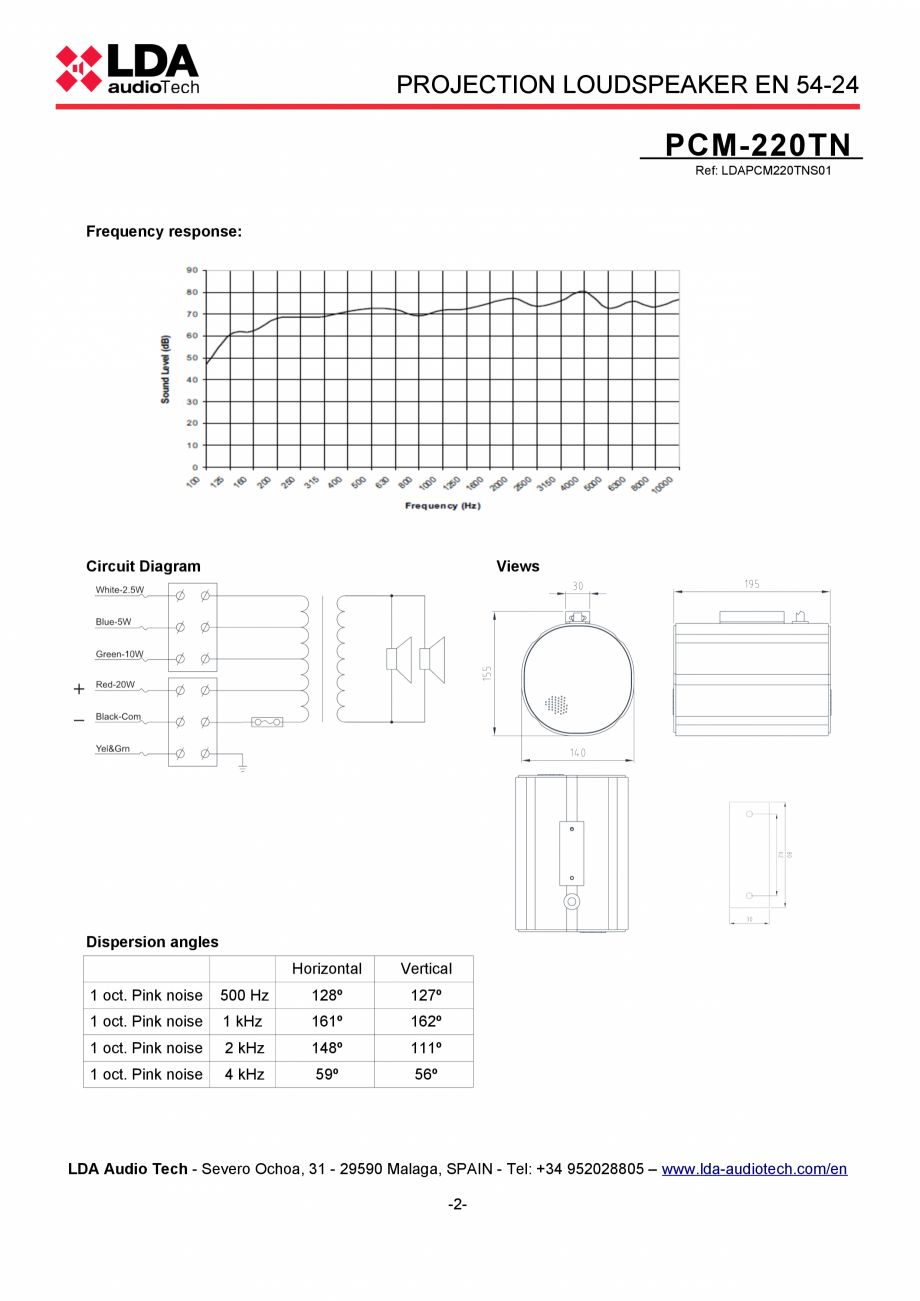

161º
162º
1 oct. Pink noise
2 kHz
148º
111º
1 oct. Pink noise
4 kHz
59º
56º
LDA Audio Tech - Severo Ochoa, 31 - 29590 Malaga, SPAIN - Tel: +34 952028805 – www.lda-audiotech.com/en
-2-

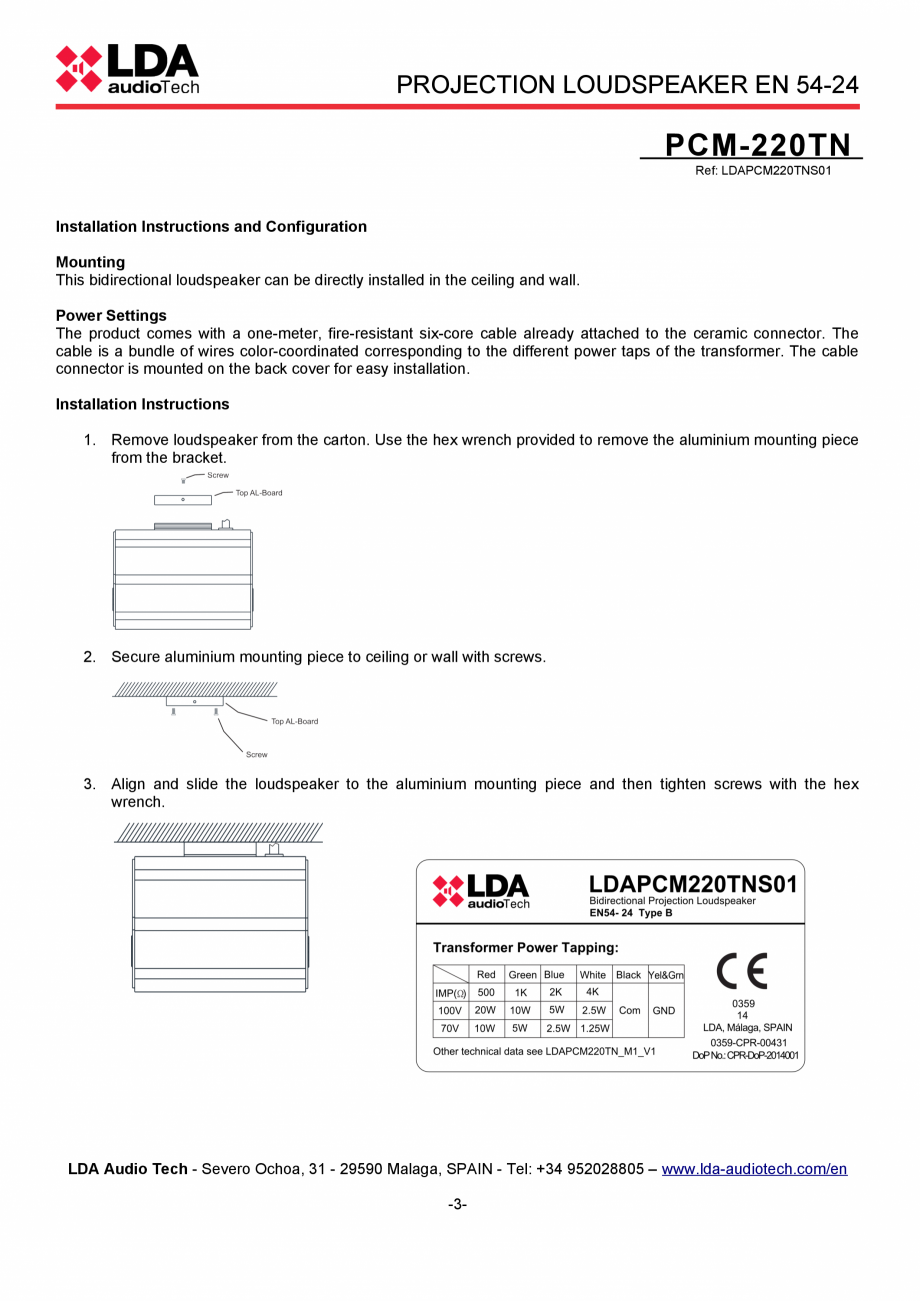

PROJECTION LOUDSPEAKER EN 54-24
PCM-220TN
Ref: LDAPCM220TNS01
Installation Instructions and Configuration
Mounting
This bidirectional loudspeaker can be directly installed in the ceiling and wall.
Power Settings
The product comes with a one-meter, fire-resistant six-core cable already attached to the ceramic connector. The
cable is a bundle of wires color-coordinated corresponding to the different power taps of the transformer. The cable
connector is mounted on the back cover for easy installation.
Installation Instructions
1. Remove loudspeaker from the carton. Use the hex wrench provided to remove the aluminium mounting piece
from the bracket.
2. Secure aluminium mounting piece to ceiling or wall with screws.
3. Align and slide the loudspeaker to the aluminium mounting piece and ... ascunde
