Tip documentatie: Fisa tehnica

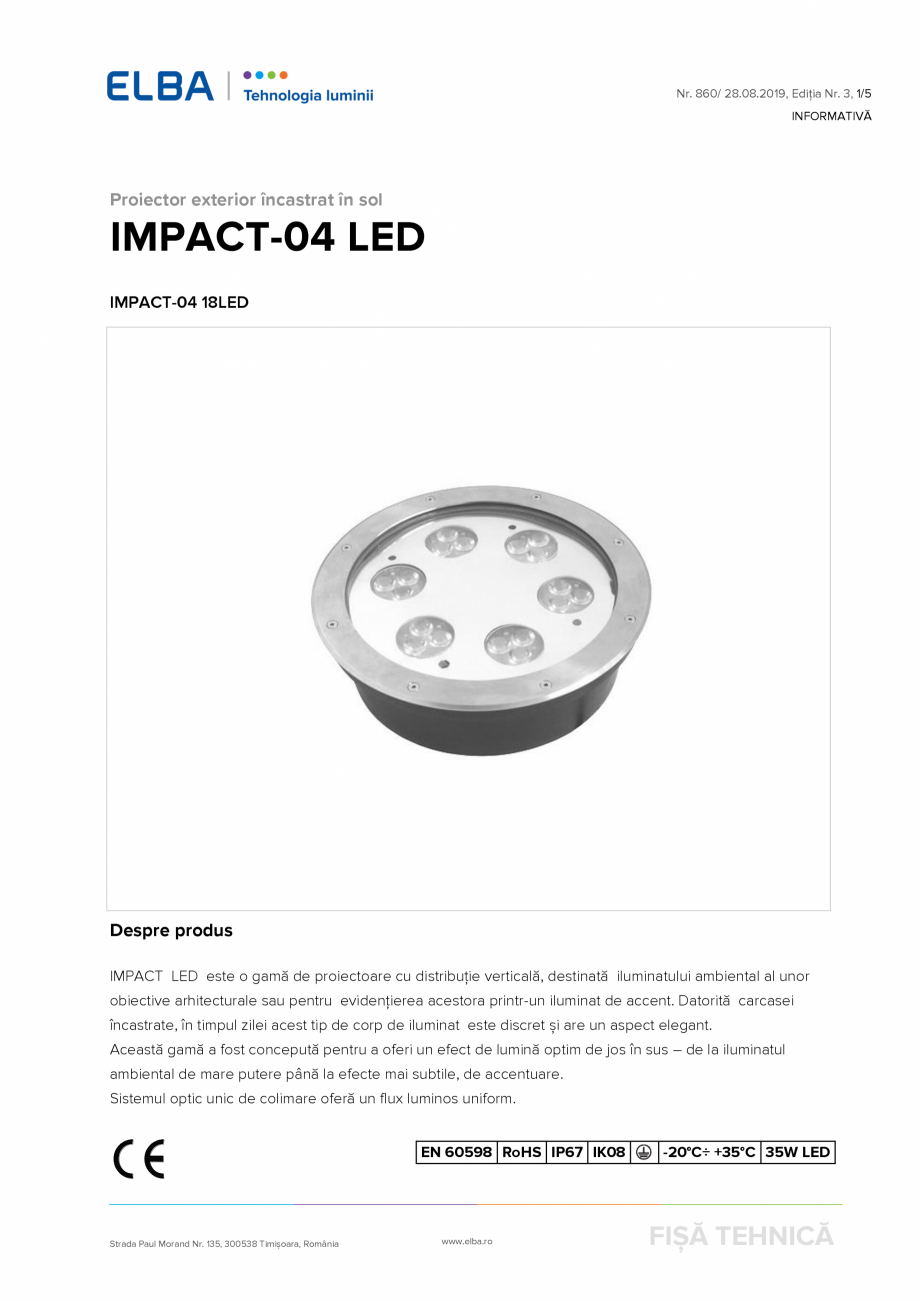

Pagina 1 - Proiector exterior incastrat in sol ELBA-COM IMPACT-04 LED1 Fisa tehnica Romana Nr. 860/ ...

Nr. 860/ 28.08.2019, Ediția Nr. 3, 1/5 INFORMATIVĂ Proiector exterior încastrat în sol IMPACT-04 LED IMPACT-04 18LED Despre produs IMPACT LED este o gamă de proiectoare cu distribuție verticală, destinată iluminatului ambiental al unor obiective arhitecturale sau pentru evidențierea acestora printr-un iluminat de accent. Datorită carcasei încastrate, în timpul zilei acest tip de corp de iluminat este discret și are un aspect elegant. Această gamă a fost concepută pentru a oferi un efect de lumină optim de jos în sus – de la iluminatul ambiental de mare putere până la efecte mai subtile, de accentuare. Sistemul optic unic de colimare oferă un flux luminos uniform. EN 60598 RoHS IP67 IK08 Strada Paul Morand Nr. 135, 300538 Timișoara, România www.elba.ro -20°C÷ +35°C 35W LED FIȘĂ TEHNICĂ Nr. 860/ 28.08.2019, Ediția Nr. 3, 2/5 INFORMATIVĂ Combinaţia între tehnologia LED de ultimă generaţie şi sistemele optice de cea mai bună calitate fac din

Pagina 1-Proiector exterior incastrat in sol ELBA-COM IMPACT-04 LED1 Fisa tehnica Romana Nr. 860/ 28.08.2019,...

Pagina 2 - Proiector exterior incastrat in sol ELBA-COM IMPACT-04 LED1 Fisa tehnica Romana ...

produsele din gama IMPACT o soluţie complet flexibilă – uşor de instalat, indiferent de locaţie, care creează un efect de lumină perfect. Produsul este disponibil într-o gamă variată de culori și sisteme optice. Pentru aplicații de iluminat dinamic, corpul poate fi utilizat împreună cu diverse sisteme de control al iluminatului. Domeniu de utilizare Iluminatul architectural de accent: clădiri, grădini, parcuri, statui. Surse de lumină utilizate  LED-uri de putere cu temperatura de culoare alb-neutru 4000K, CRI70, cu durata de viață la Ta=25ºC: B10 L80 >81.650 ore B50 L90 >33.210 ore L50 >280.000 ore L70 >115.000 ore  La cerere alte culori: roșu, verde, albastru variant ă monocromă cu iluminat static, durata de viață L70B50 de 30,000 ore la Ta=25ºC. Avantaje Consum redus de energie, durată de viață prelungită, costuri reduse de întreținere. Nu sunt necesare intervenții pentru înlocuirea în exploatare a surselor de lumină. Sursa de lumin

Pagina 2-Proiector exterior incastrat in sol ELBA-COM IMPACT-04 LED1 Fisa tehnica Romana
produsele din gama ...

Pagina 3 - Proiector exterior incastrat in sol ELBA-COM IMPACT-04 LED1 Fisa tehnica Romana ă nu...

ă nu conține mercur. Strada Paul Morand Nr. 135, 300538 Timișoara, România www.elba.ro FIȘĂ TEHNICĂ Nr. 860/ 28.08.2019, Ediția Nr. 3, 3/5 INFORMATIVĂ Tip produs D [mm] h [mm] IMPACT-04 18 LED ø300 90 IMPACT-04 LED 19°(2x9°) IMPACT LED 34°(2x17°) m [mm] ø290 IMPACT LED 58° (2x29°) 131 1101-17 0266-13 0265-13 Date fotometrice IMPACT-04 LED Date fotometrice preliminarii Date fotometrice preliminarii 19° IMPACT LED 34° IMPACT LED 58° Curba de distribuţie a intensităţii Curba de distribuţie a intensităţii Curba de distribuţie a intensităţii luminoase [Cd/1000lm] luminoase [Cd/1000lm] luminoase [Cd/1000lm] randam. 60% Strada Paul Morand Nr. 135, 300538 Timișoara, România www.elba.ro FIȘĂ TEHNICĂ Nr. 860/ 28.08.2019, Ediția Nr. 3, 4/5 INFORMATIVĂ Descriere  Carcasa realizată din aluminiu turnat sub presiune, în care se montează placa LED ce echipează produsul.  Introducător permite utilizarea unui cablu cu

Pagina 3-Proiector exterior incastrat in sol ELBA-COM IMPACT-04 LED1 Fisa tehnica Romana ă nu conține...

Pagina 4 - Proiector exterior incastrat in sol ELBA-COM IMPACT-04 LED1 Fisa tehnica Romana ...

diametrul de 6-8 mm. (3x1.5mm² H07RN-F).  Flanşă din oţel inox.  Dispersorul din sticlă plană securizată.  Subansamblul placă LED care conţine atât LED-urile şi lentilele specializate cât şi aparatajul aferent (sursa de alimentare şi driverul).  Prin construcţia sa subansamblul optic este fix.  Gradul de protecţie IP67 este asigurat prin utilizarea unei garnituri de etanşare din cauciuc siliconic.  Subansamblul tub PVC, ce asigură montarea produsului încastrat în sol.  Închiderea produsului se realizează prin fixarea flanşei de inox subansamblul tub PVC, prin intermediul a 8 şuruburi M5x12 din inox.  Aparataj(driver electronic) inclus în produs şi executat în conformitate cu normativele specifice.  Culoare: neagră. Variante la cerere  Cu LED-uri de putere culorile: roșu, verde, variantă monocromă cu iluminat static. Montaj  Produsul se montează încastrat în sol, conform instrucţiunilor de montare

Pagina 4-Proiector exterior incastrat in sol ELBA-COM IMPACT-04 LED1 Fisa tehnica Romana diametrul de 6-8 mm...

Pagina 5 - Proiector exterior incastrat in sol ELBA-COM IMPACT-04 LED1 Fisa tehnica Romana ...

exploatare.  Temperatura la suprafaţa sticlei: 45ºC. Caracteristici tehnice  Tensiunea de alimentare: 230V/50-60Hz  Domeniu de temperatură ambientală: -20˚C…+ 35˚C  Umiditate relativă: pînă la 93% la temperatura de +25˚C  Rezistenţă la coroziune conform SR EN 60598-1.  Rezistenţa la zdruncinături:1000 ±10 zdruncinături, acceleraţia de 10g, durata impulsului:16ms, conform SR EN 60068-2-29  Temperatura la suprafaţa sticlei: 45ºC.  Nivelul perturbaţiilor radioelectrice nu depăşeste limitele admise în SR EN 55015  Rezistenţa la impact mecanic: IK08.  Corpul de iluminat este realizat în conformitate cu cerinţele standardelor SR EN 60598-1; SR EN 60598-2-13. Strada Paul Morand Nr. 135, 300538 Timișoara, România www.elba.ro FIȘĂ TEHNICĂ Nr. 860/ 28.08.2019, Ediția Nr. 3, 5/5 INFORMATIVĂ Conformitate cu Directivele Europene  Directiva de Compatibilitate Electromagnetică.  Directiva de Joasă T
