Rama si capac compozit - necarosabil - clasa B125 - util 600 mm SW UMWELTTECHNIK Di625-Di800

Limba: Romana

52 afisari

Tip documentatie: Fisa tehnica

Pagina 1 - Rama si capac compozit - necarosabil - clasa B125 - util 600 mm SW UMWELTTECHNIK...

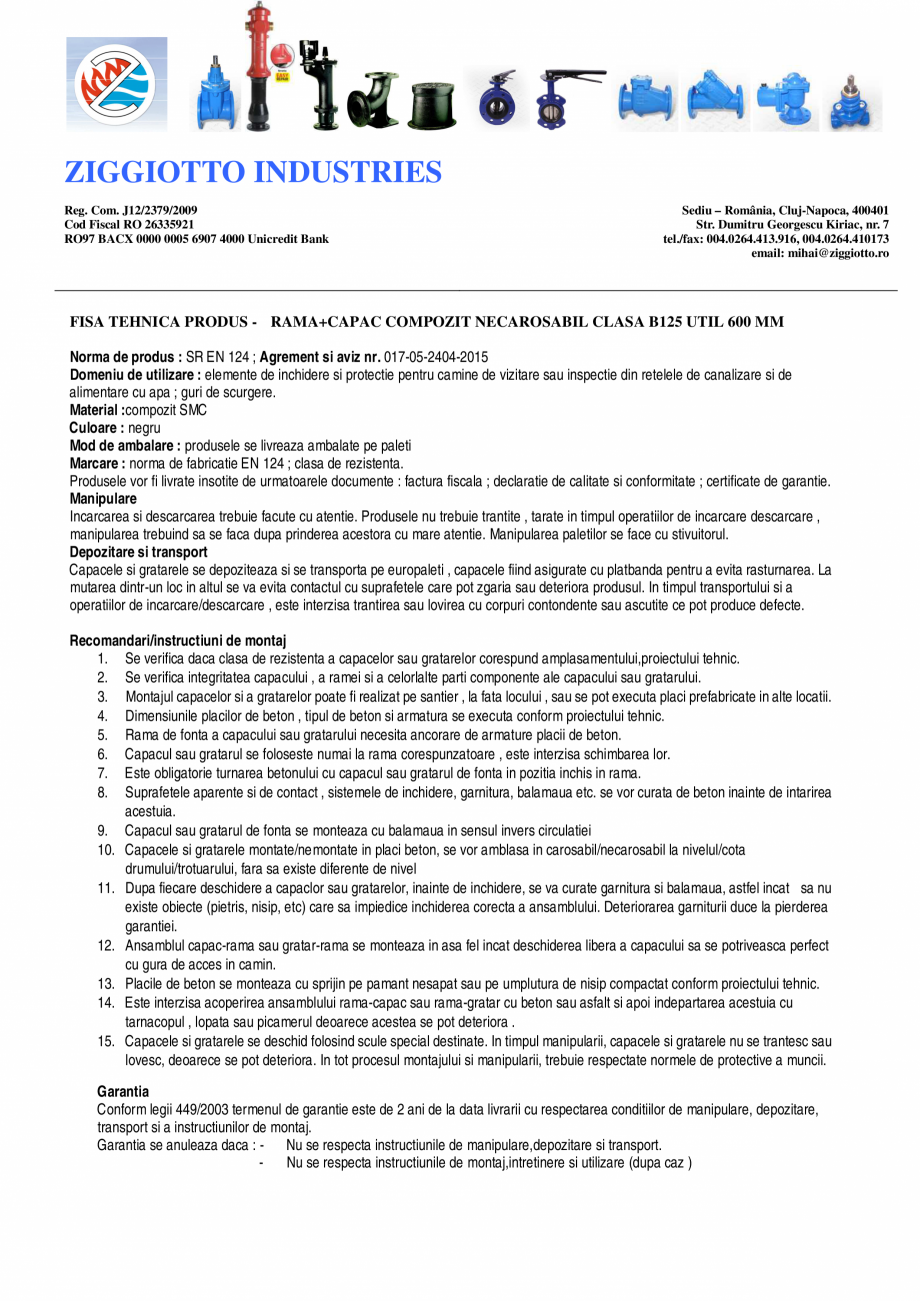

ZIGGIOTTO INDUSTRIES Reg. Com. J12/2379/2009 Cod Fiscal RO 26335921 RO97 BACX 0000 0005 6907 4000 Unicredit Bank Sediu – România, Cluj-Napoca, 400401 Str. Dumitru Georgescu Kiriac, nr. 7 tel./fax: 004.0264.413.916, 004.0264.410173 email: mihai@ziggiotto.ro FISA TEHNICA PRODUS - RAMA+CAPAC COMPOZIT NECAROSABIL CLASA B125 UTIL 600 MM Norma de produs : SR EN 124 ; Agrement si aviz nr. 017-05-2404-2015 Domeniu de utilizare : elemente de inchidere si protectie pentru camine de vizitare sau inspectie din retelele de canalizare si de alimentare cu apa ; guri de scurgere. Material :compozit SMC Culoare : negru Mod de ambalare : produsele se livreaza ambalate pe paleti Marcare : norma de fabricatie EN 124 ; clasa de rezistenta. Produsele vor fi livrate insotite de urmatoarele documente : factura fiscala ; declaratie de calitate si conformitate ; certificate de garantie. Manipulare Incarcarea si descarcarea trebuie facute cu atentie. Produsele nu trebuie trantite , tarate in timpul operatii

Pagina 1-Rama si capac compozit - necarosabil - clasa B125 - util 600 mm SW UMWELTTECHNIK Di625-Di800 Fisa...

Pagina 2 - Rama si capac compozit - necarosabil - clasa B125 - util 600 mm SW UMWELTTECHNIK...

lor de incarcare descarcare , manipularea trebuind sa se faca dupa prinderea acestora cu mare atentie. Manipularea paletilor se face cu stivuitorul. Depozitare si transport Capacele si gratarele se depoziteaza si se transporta pe europaleti , capacele fiind asigurate cu platbanda pentru a evita rasturnarea. La mutarea dintr-un loc in altul se va evita contactul cu suprafetele care pot zgaria sau deteriora produsul. In timpul transportului si a operatiilor de incarcare/descarcare , este interzisa trantirea sau lovirea cu corpuri contondente sau ascutite ce pot produce defecte. Recomandari/instructiuni de montaj 1. Se verifica daca clasa de rezistenta a capacelor sau gratarelor corespund amplasamentului,proiectului tehnic. 2. Se verifica integritatea capacului , a ramei si a celorlalte parti componente ale capacului sau gratarului. 3. Montajul capacelor si a gratarelor poate fi realizat pe santier , la fata locului , sau se pot executa placi prefabricate in alte locatii. 4. Dimensiunile

Pagina 2-Rama si capac compozit - necarosabil - clasa B125 - util 600 mm SW UMWELTTECHNIK Di625-Di800 Fisa...

Pagina 3 - Rama si capac compozit - necarosabil - clasa B125 - util 600 mm SW UMWELTTECHNIK...

placilor de beton , tipul de beton si armatura se executa conform proiectului tehnic. 5. Rama de fonta a capacului sau gratarului necesita ancorare de armature placii de beton. 6. Capacul sau gratarul se foloseste numai la rama corespunzatoare , este interzisa schimbarea lor. 7. Este obligatorie turnarea betonului cu capacul sau gratarul de fonta in pozitia inchis in rama. 8. Suprafetele aparente si de contact , sistemele de inchidere, garnitura, balamaua etc. se vor curata de beton inainte de intarirea acestuia. 9. Capacul sau gratarul de fonta se monteaza cu balamaua in sensul invers circulatiei 10. Capacele si gratarele montate/nemontate in placi beton, se vor amblasa in carosabil/necarosabil la nivelul/cota drumului/trotuarului, fara sa existe diferente de nivel 11. Dupa fiecare deschidere a capaclor sau gratarelor, inainte de inchidere, se va curate garnitura si balamaua, astfel incat sa nu existe obiecte (pietris, nisip, etc) care sa impiedice inchiderea corecta a ansamblului. De

Pagina 3-Rama si capac compozit - necarosabil - clasa B125 - util 600 mm SW UMWELTTECHNIK Di625-Di800 Fisa...

Pagina 4 - Rama si capac compozit - necarosabil - clasa B125 - util 600 mm SW UMWELTTECHNIK...

teriorarea garniturii duce la pierderea garantiei. 12. Ansamblul capac-rama sau gratar-rama se monteaza in asa fel incat deschiderea libera a capacului sa se potriveasca perfect cu gura de acces in camin. 13. Placile de beton se monteaza cu sprijin pe pamant nesapat sau pe umplutura de nisip compactat conform proiectului tehnic. 14. Este interzisa acoperirea ansamblului rama-capac sau rama-gratar cu beton sau asfalt si apoi indepartarea acestuia cu tarnacopul , lopata sau picamerul deoarece acestea se pot deteriora . 15. Capacele si gratarele se deschid folosind scule special destinate. In timpul manipularii, capacele si gratarele nu se trantesc sau lovesc, deoarece se pot deteriora. In tot procesul montajului si manipularii, trebuie respectate normele de protective a muncii. Garantia Conform legii 449/2003 termenul de garantie este de 2 ani de la data livrarii cu respectarea conditiilor de manipulare, depozitare, transport si a instructiunilor de montaj. Garantia se anuleaza daca : -

Pagina 4-Rama si capac compozit - necarosabil - clasa B125 - util 600 mm SW UMWELTTECHNIK Di625-Di800 Fisa...

Pagina 5 - Rama si capac compozit - necarosabil - clasa B125 - util 600 mm SW UMWELTTECHNIK...

Nu se respecta instructiunile de manipulare,depozitare si transport. - Nu se respecta instructiunile de montaj,intretinere si utilizare (dupa caz ) ZIGGIOTTO INDUSTRIES Reg. Com. J12/2379/2009 Cod Fiscal RO 26335921 RO97 BACX 0000 0005 6907 4000 Unicredit Bank Sediu – România, Cluj-Napoca, 400401 Str. Dumitru Georgescu Kiriac, nr. 7 tel./fax: 004.0264.413.916, 004.0264.410173 email: mihai@ziggiotto.ro Denumire Clasa Dimensiune rama Dimensiune capac Util Inaltime Rama+capac necarosabil B125 util 600 mm B125 820 692 600 100 Prevazut cu balama, garnitura si sistem de inchidere cu cheie speciala. Posibilitate de inscriptionare. Posibilitate de adaugare inele de inaltare. ZIGGIOTTO INDUSTRIES Reg. Com. J12/2379/2009 Cod Fiscal RO 26335921 RO97 BACX 0000 0005 6907 4000 Unicredit Bank Sediu – România, Cluj-Napoca, 400401 Str. Dumitru Georgescu Kiriac, nr. 7 tel./fax: 004.0264.413.916, 004.0264.410173 email: mihai@ziggiotto.ro ZIGGIOTTO INDUSTRIES Reg. Com. J12/2379/
