Receptoare de scurgere pentru acoperis HL Hutterer & Lechner
Limba: Romana
Produse încluse în această documentație: HL62.1, HL62.1B, HL62.1BF, HL62.1BH, HL62.1BP, HL62.1F, HL62.1H, HL62.1P, HL62, HL62B, HL62BF, HL62BH, HL62BP, HL62F, HL62H, HL62P, HL64, HL64.1, HL64.1B, HL64.1BF, HL64.1BH, HL64.1BP, HL64.1F, HL64.1P, HL64B, HL64BF, HL64BP, HL64F, HL64P, HL64H
101
Ø 354
DN110
Ø 160
Ø 203
HL
Receptoare
11. Acoperișuri
11

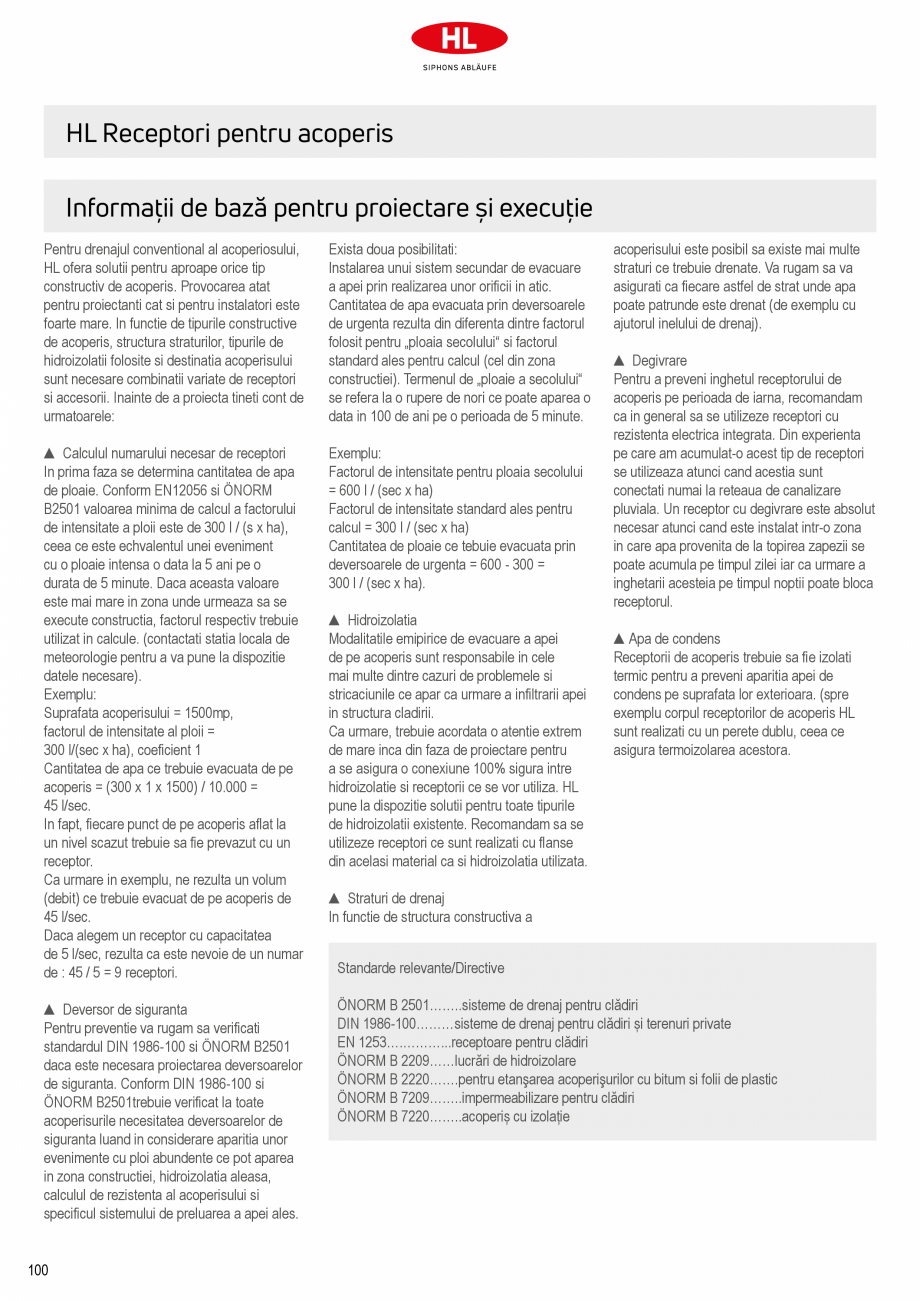

HL Receptori pentru acoperis
Informații de bază pentru proiectare și execuție
Pentru drenajul conventional al acoperiosului,
HL ofera solutii pentru aproape orice tip
constructiv de acoperis. Provocarea atat
pentru proiectanti cat si pentru instalatori este
foarte mare. In functie de tipurile constructive
de acoperis, structura straturilor, tipurile de
hidroizolatii folosite si destinatia acoperisului
sunt necesare combinatii variate de receptori
si accesorii. Inainte de a proiecta tineti cont de
urmatoarele:
Exista doua posibilitati:
Instalarea unui sistem secundar de evacuare
a apei prin realizarea unor orificii in atic.
Cantitatea de apa evacuata prin deversoarele
de urgenta rezulta din diferenta dintre factorul
folosit pentru „ploaia secolului“ si factorul
standard ales pentru calcul (cel din zona
constructiei). Termenul de „ploaie a secolului“
se refera la o rupere de nori ce poate aparea o
data in
100 de ani pe o perioada de 5 minute.
â–² Calculul numarului necesar de receptori
In prima faza se determina cantitatea de apa
de ploaie. Conform EN12056 si ÖNORM
B2501 valoarea minima de calcul a factorului
de intensitate a ploii este de 300 l / (s x ha),
ceea ce este echvalentul unei eveniment
cu o ploaie intensa o data la 5 ani pe o
durata de 5 minute. Daca aceasta valoare
este mai mare in zona unde urmeaza sa se
execute constructia, factorul respectiv trebuie
utilizat in calcule. (contactati statia locala de
meteorologie pentru a va pune la dispozitie
datele necesare).
Exemplu:
Suprafata acoperisului = 1500mp,
factorul de intensitate al ploii =
300 l/(sec x ha), coeficient 1
Cantitatea de apa ce trebuie evacuata de pe
acoperis = (300 x 1 x 1500) / 10.000 =
45 l/sec.
In fapt, fiecare punct de pe acoperis aflat la
un nivel scazut trebuie sa fie prevazut cu un
receptor.
Ca urmare in exemplu, ne rezulta un volum
(debit) ce trebuie evacuat de pe acoperis de
45 l/sec.
Daca alegem un re
ceptor cu capacitatea
de 5 l/sec, rezulta ca este nevoie de un numar
de : 45 / 5 = 9 receptori.
Exemplu:
Factorul de intensitate pentru ploaia secolului
= 600 l / (sec x ha)
Factorul de intensitate standard ales pentru
calcul = 300 l / (sec x ha)
Cantitatea de ploaie ce tebuie evacuata prin
deversoarele de urgenta = 600 - 300 =
300 l / (sec x ha).
â–² Deversor de siguranta
Pentru preventie va rugam sa verificati
standardul DIN 1986-100 si ÖNORM B2501
daca este necesara proiectarea deversoarelor
de siguranta. Conform DIN 1986-100 si
ÖNORM B2501trebuie verificat la toate
acoperisurile necesitatea deversoarelor de
siguranta luand in considerare aparitia unor
evenimente cu ploi abundente ce pot aparea
in zona constructiei, hidroizolatia aleasa,
calculul de rezistenta al acoperisului si
specificul sistemului de preluarea a apei ales.
100
â–² Hidroizolatia
Modalitatile emipirice de evacuare a apei
de pe acoperis sunt responsabile in cele
mai multe dintre cazuri de problemele si
stricaci
unile ce apar ca urmare a infiltrarii apei
in structura cladirii.
Ca urmare, trebuie acordata o atentie extrem
de mare inca din faza de proiectare pentru
a se asigura o conexiune 100% sigura intre
hidroizolatie si receptorii ce se vor utiliza. HL
pune la dispozitie solutii pentru toate tipurile
de hidroizolatii existente. Recomandam sa se
utilizeze receptori ce sunt realizati cu flanse
din acelasi material ca si hidroizolatia utilizata.
acoperisului este posibil sa existe mai multe
straturi ce trebuie drenate. Va rugam sa va
asigurati ca fiecare astfel de strat unde apa
poate patrunde este drenat (de exemplu cu
ajutorul inelului de drenaj).
â–² Degivrare
Pentru a preveni inghetul receptorului de
acoperis pe perioada de iarna, recomandam
ca in general sa se utilizeze receptori cu
rezistenta electrica integrata. Din experienta
pe care am acumulat-o acest tip de receptori
se utilizeaza atunci cand acestia sunt
conectati numai la reteaua de canalizare
pluviala. Un receptor cu degivrare es
te absolut
necesar atunci cand este instalat intr-o zona
in care apa provenita de la topirea zapezii se
poate acumula pe timpul zilei iar ca urmare a
inghetarii acesteia pe timpul noptii poate bloca
receptorul.
â–²Apa de condens
Receptorii de acoperis trebuie sa fie izolati
termic pentru a preveni aparitia apei de
condens pe suprafata lor exterioara. (spre
exemplu corpul receptorilor de acoperis HL
sunt realizati cu un perete dublu, ceea ce
asigura termoizolarea acestora.
â–² Straturi de drenaj
In functie de structura constructiva a
Standarde relevante/Directive
ÖNORM B 2501……..sisteme de drenaj pentru clădiri
DIN 1986-100………sisteme de drenaj pentru clădiri și terenuri private
EN 1253….………...receptoare pentru clădiri
ÖNORM B 2209……lucrări de hidroizolare
ÖNORM B 2220…….pentru etanşarea acoperişurilor cu bitum si folii de plastic
ÖNORM B 7209……..impermeabilizare pentru clădiri
ÖNORM B 7220……..acoperiș cu izolație

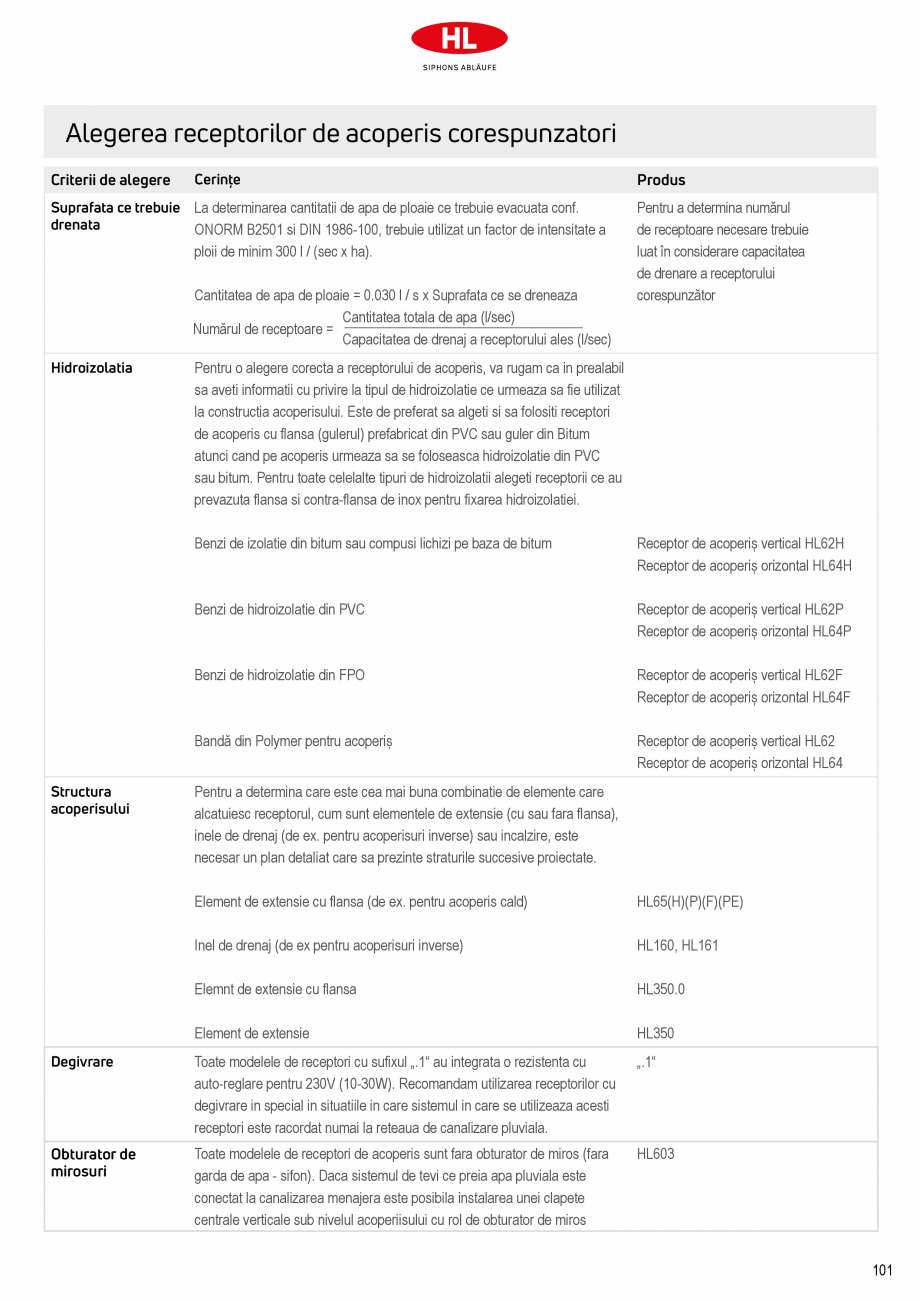

Alegerea receptorilor
de acoperis corespunzatori
Criterii de alegere
Cerințe
Suprafata ce trebuie La determinarea cantitatii de apa de ploaie ce trebuie evacuata conf.
drenata
ONORM B2501 si DIN 1986-100, trebuie utilizat un factor de intensitate a
ploii de minim 300 l / (sec x ha).
Cantitatea de apa de ploaie = 0.030 l / s x Suprafata ce se dreneaza
Cantitatea totala de apa (l/sec)
Numărul de receptoare =
Capacitatea de drenaj a receptorului ales (l/sec)
Hidroizolatia
Structura
acoperisului
Produs
Pentru a determina numărul
de receptoare necesare trebuie
luat în considerare capacitatea
de drenare a receptorului
corespunzător
Pentru o alegere corecta a receptorului de acoperis, va rugam ca in prealabil
sa aveti informatii cu privire la tipul de hidroizolatie ce urmeaza sa fie utilizat
la constructia acoperisului. Este de preferat sa algeti si sa folositi receptori
de acoperis cu flansa (gulerul) prefabricat din PVC sau guler din Bitum
atunci cand pe acoperis urmeaza sa se foloseasca hidroizolatie
din PVC
sau bitum. Pentru toate celelalte tipuri de hidroizolatii alegeti receptorii ce au
prevazuta flansa si contra-flansa de inox pentru fixarea hidroizolatiei.
Benzi de izolatie din bitum sau compusi lichizi pe baza de bitum
Receptor de acoperiÈ™ vertical HL62H
Receptor de acoperiÈ™ orizontal HL64H
Benzi de hidroizolatie din PVC
Receptor de acoperiÈ™ vertical HL62P
Receptor de acoperiÈ™ orizontal HL64P
Benzi de hidroizolatie din FPO
Receptor de acoperiÈ™ vertical HL62F
Receptor de acoperiÈ™ orizontal HL64F
Bandă din Polymer pentru acoperiș
Receptor de acoperiÈ™ vertical HL62
Receptor de acoperiÈ™ orizontal HL64
Pentru a determina care este cea mai buna combinatie de elemente care
alcatuiesc receptorul, cum sunt elementele de extensie (cu sau fara flansa),
inele de drenaj (de ex. pentru acoperisuri inverse) sau incalzire, este
necesar un plan detaliat care sa prezinte straturile succesive proiectate.

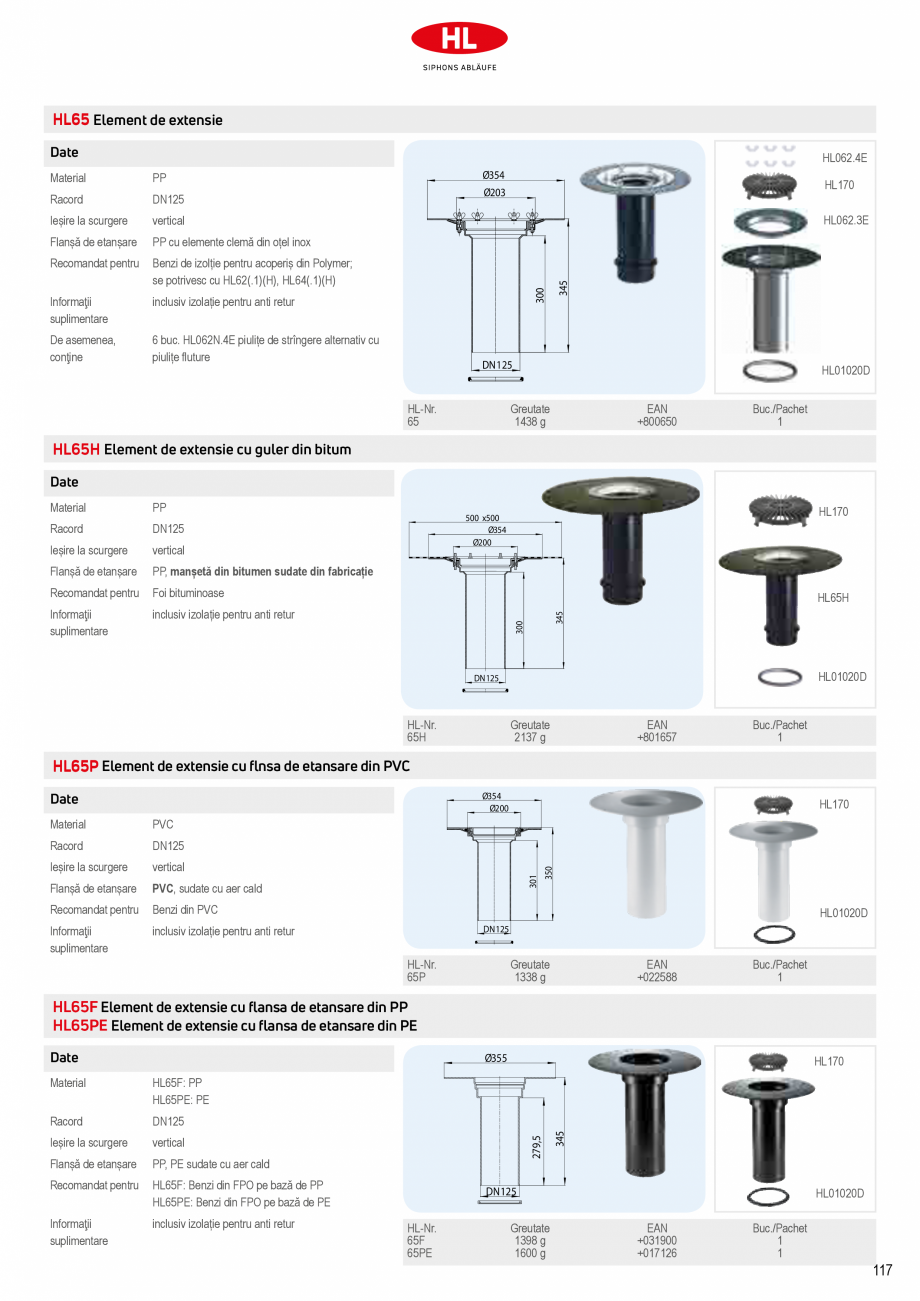

Element de extensie cu flansa (de ex. pentru acoperis cald)
HL65(H)(P)(
F)(PE)
Inel de drenaj (de ex pentru acoperisuri inverse)
HL160, HL161
Elemnt de extensie cu flansa
HL350.0
Element de extensie
HL350
Degivrare
Toate modelele de receptori cu sufixul „.1“ au integrata o rezistenta cu
auto-reglare pentru 230V (10-30W). Recomandam utilizarea receptorilor cu
degivrare in special in situatiile in care sistemul in care se utilizeaza acesti
receptori este racordat numai la reteaua de canalizare pluviala.
„.1“
Obturator de
mirosuri
Toate modelele de receptori de acoperis sunt fara obturator de miros (fara
garda de apa - sifon). Daca sistemul de tevi ce preia apa pluviala este
conectat la canalizarea menajera este posibila instalarea unei clapete
centrale verticale sub nivelul acoperiisului cu rol de obturator de miros
HL603
101

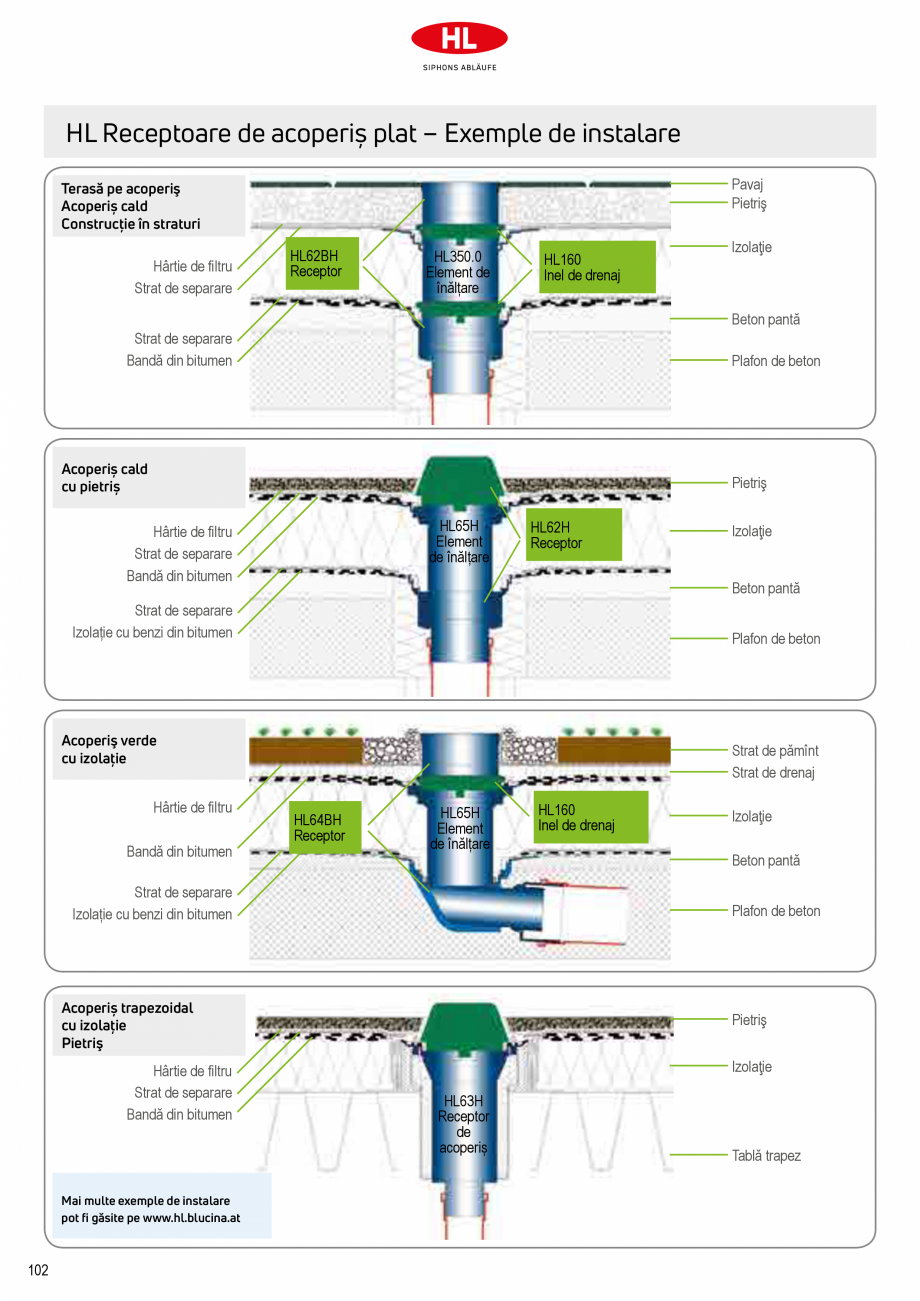

HL Receptoare de acoperiș plat – Exemple de instalare
Pavaj
PietriÅŸ
Terasă pe acoperiş
AcoperiÈ™ cald
Construcție în straturi
Hârtie de filtru
Strat de separare
HL62BH
Receptor
HL350.0
Element de
înÄ
ƒlÈ›are
HL160
Inel de drenaj
Beton pantă
Strat de separare
Bandă din bitumen
Plafon de beton
AcoperiÈ™ cald
cu pietriÈ™
PietriÅŸ
HL65H
Element
de înălțare
Hârtie de filtru
Strat de separare
Bandă din bitumen
HL62H
Receptor
Plafon de beton
AcoperiÅŸ verde
cu izolaţie
Hârtie de filtru
Bandă din bitumen
Strat de pămînt
Strat de drenaj
HL64BH
Receptor
HL65H
Element
de înălțare
Strat de separare
Izolație cu benzi din bitumen
Mai multe exemple de instalare
pot fi găsite pe www.hl.blucina.at
HL160
Inel de drenaj
Izolaţie
Beton pantă
Plafon de beton
AcoperiÈ™ trapezoidal
cu izolație
PietriÅŸ
Hârtie de filtru
Strat de separare
Bandă din bitumen
Izolaţie
Beton pantă
Strat de separare
Izolație cu benzi din bitumen
102
Izolaţie
PietriÅŸ
Izolaţie
HL63H
Receptor
de
acoperiÈ™
Tablă trapez

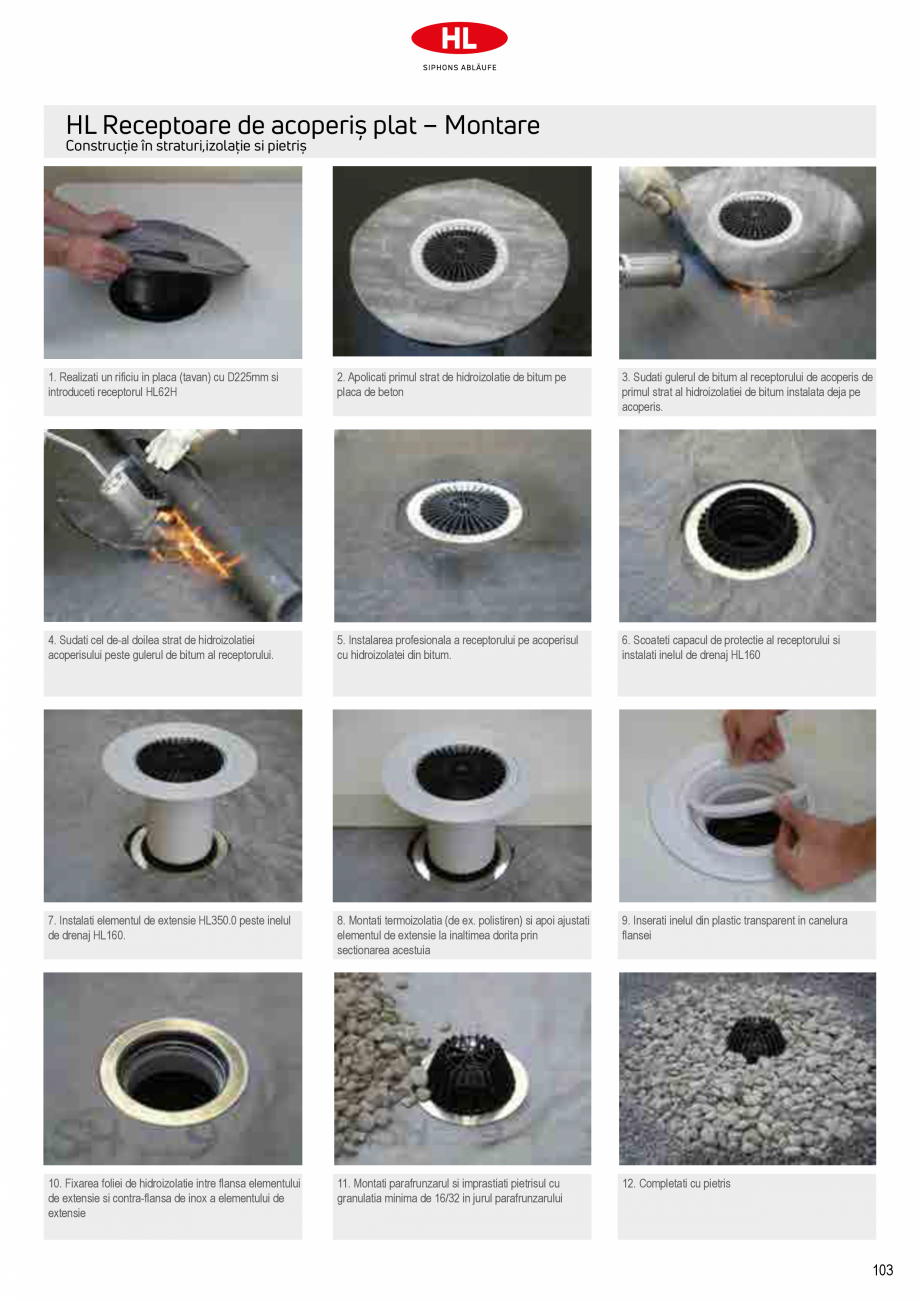

HL Receptoare de acoperiș plat – Montare
Construcție în straturi,izolație si pietriș
1. Realizati un rificiu in placa (tavan) cu D225mm si
introduceti r
eceptorul HL62H
2. Apolicati primul strat de hidroizolatie de bitum pe
placa de beton
3. Sudati gulerul de bitum al receptorului de acoperis de
primul strat al hidroizolatiei de bitum instalata deja pe
acoperis.
4. Sudati cel de-al doilea strat de hidroizolatiei
acoperisului peste gulerul de bitum al receptorului.
5. Instalarea profesionala a receptorului pe acoperisul
cu hidroizolatei din bitum.
6. Scoateti capacul de protectie al receptorului si
instalati inelul de drenaj HL160
7. Instalati elementul de extensie HL350.0 peste inelul
de drenaj HL160.
8. Montati termoizolatia (de ex. polistiren) si apoi ajustati
elementul de extensie la inaltimea dorita prin
sectionarea acestuia
9. Inserati inelul din plastic transparent in canelura
flansei
10. Fixarea foliei de hidroizolatie intre flansa elementului
de extensie si contra-flansa de inox a elementului de
extensie
11. Montati parafrunzarul si imprastiati pietrisul cu
granulatia minima de 16/32 in jurul parafrunzarului
12. Comp
letati cu pietris
103

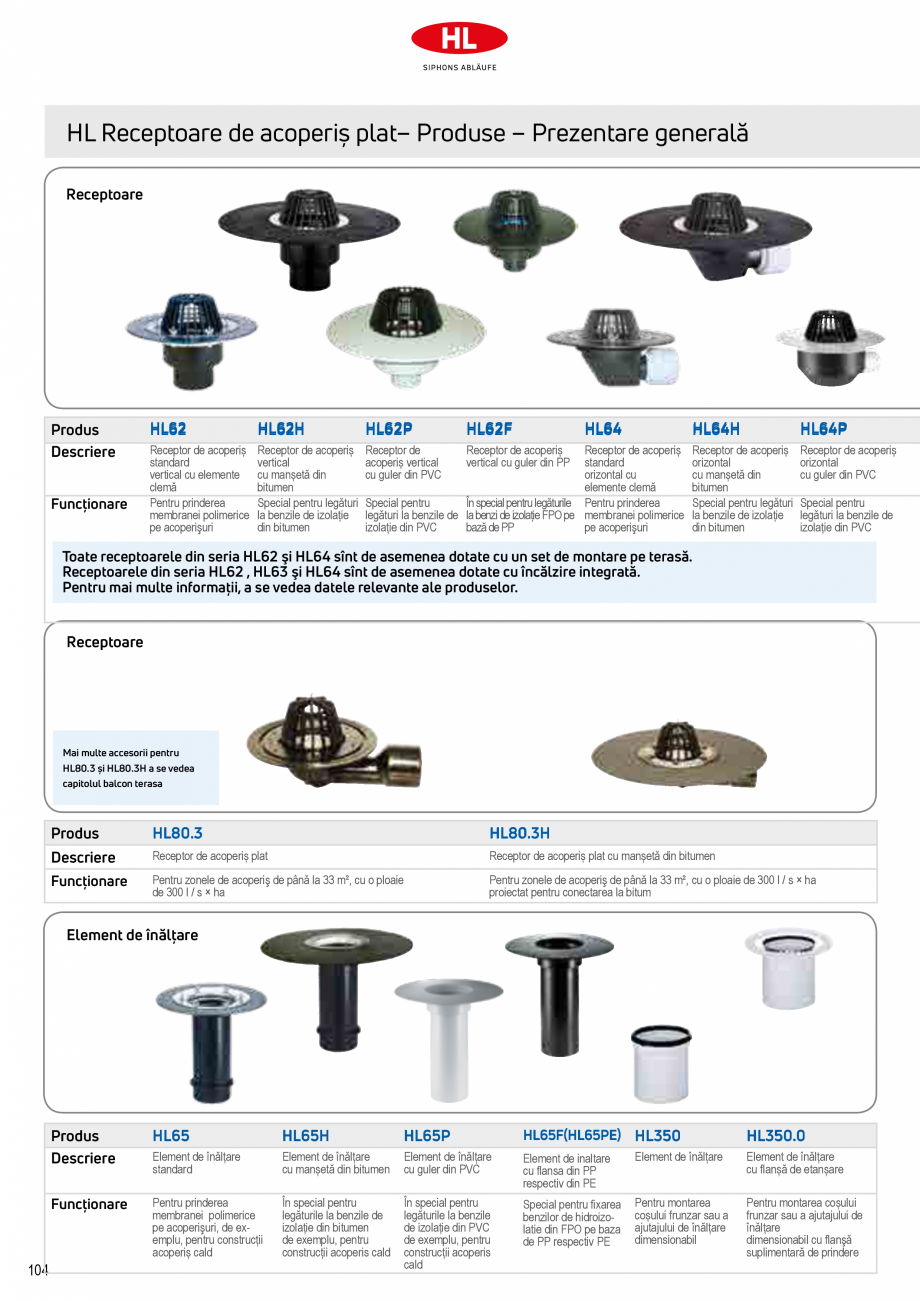

HL Receptoare de acoperiș plat– Produse – Prezentare generală
Receptoare
Produs
Descriere
Funcționare
HL62
HL62H
HL62P
HL62F
Receptor de acoperiÈ™
standard
vertical cu elemente
clemă
Pentru prinderea
membranei polimerice
pe acoperiÅŸuri
Receptor de acoperiÈ™
vertical
cu manșetă din
bitumen
Special pentru legături
la benzile de izolație
din bitumen
Receptor de
acoperiÈ™ vertical
cu guler din PVC
Receptor de acoperiÈ™
vertical cu guler din PP
HL64
Receptor de acoperiÈ™
standard
orizontal cu
elemente clemă
Special pentru
În special pentru legăturile Pentru prinderea
legături la benzile de la benzi de izolație FPO pe membranei polimerice
izolație din PVC
bază de PP
pe acoperiÅŸuri
HL64H
HL64P
Receptor de acoperiÈ™
orizontal
cu manșetă din
bitumen
Special pentru legături
la benzile de izolație
din bitumen
Receptor de acoperiÈ™
orizontal
cu guler din PVC
Special pentru
legături la benzile de
izolație din PVC
Toate receptoarel
e din seria HL62 şi HL64 sînt de asemenea dotate cu un set de montare pe terasă.
Receptoarele din seria HL62 , HL63 şi HL64 sînt de asemenea dotate cu încălzire integrată.
Pentru mai multe informaţii, a se vedea datele relevante ale produselor.
Receptoare
Mai multe accesorii pentru
HL80.3 și HL80.3H a se vedea
capitolul balcon terasa
Produs
HL80.3
HL80.3H
Descriere
Receptor de acoperiÈ™ plat
Receptor de acoperiș plat cu manșetă din bitumen
Funcționare
Pentru zonele de acoperiş de până la 33 m², cu o ploaie
de 300 l / s × ha
Pentru zonele de acoperiş de până la 33 m², cu o ploaie de 300 l / s × ha
proiectat pentru conectarea la bitum
Element de înălțare
104
Produs
Descriere
HL65
HL65H
HL65P
Element de înălțare
standard
Element de înălțare
cu manșetă din bitumen
Element de înălțare
cu guler din PVC
Funcționare
Pentru prinderea
membranei polimerice
pe acoperişuri, de exemplu, pentru construcții
acoperiÈ™ cald
ÃŽn special pent
ru
legăturile la benzile de
izolație din bitumen
de exemplu, pentru
construcții acoperis cald
ÃŽn special pentru
legăturile la benzile
de izolație din PVC
de exemplu, pentru
construcții acoperis
cald
HL65F(HL65PE) HL350
HL350.0
Element de inaltare
cu flansa din PP
respectiv din PE
Element de înălțare
Element de înălțare
cu flanșă de etanșare
Special pentru fixarea
benzilor de hidroizolatie din FPO pe baza
de PP respectiv PE
Pentru montarea
coșului frunzar sau a
ajutajului de înălțare
dimensionabil
Pentru montarea coșului
frunzar sau a ajutajului de
înălțare
dimensionabil cu flanşă
suplimentară de prindere
HL Receptoare de acoperiș plat– Produse – Prezentare generală
HL64F
HL63
HL63H
HL63P
HL69
HL69H
HL69P
Receptor de acoperiÈ™
orizontal cu guler din PP
Receptor de acoperiÈ™
„Drainbox“ vertical cu
elemente clemă
Receptor de acoperiÈ™
„Drainbox“ vertical cu
manșetă din bitumen
Receptor de acoperiÈ™
„Drainbox“ vertical c
u
guler din PVC
Receptor de renovare
vertical cu elemente cu
clemă
Receptor de renovare
vertical cu manșetă din
bitumen
Receptor de renovare
vertical cu guler din PVC
ÃŽn special pentru
legăturile la benzi de
izolație FPO
pe bază de PP
ÃŽn special pentru
legăturile la benzi de
izolație din Polymer instalate în izolația termică de
la 100 - 160 mm prindere
cu cleme
ÃŽn special pentru
legăturile la benzi de
izolație din bitumen
instalate în izolația
termică de la 100 - 160
mm
ÃŽn special pentru
legăturile la benzi de
izolație din PVC instalate
în izolația termică
de la 100 - 160 mm
În special pentru legăturile
la benzi de izolație din
Polymer, cu cleme și
la renovarea ușoară a
vechiului sistem de drenare
la acoperișurile de pe
clădirile vechi prin simpla
introducere a receptorului
de renovare în țeava veche
ÃŽn special pentru
legăturile la benzi de
izolație din bitumen și
la renovarea ușoară
a vechiului sistem de
drenare la acoperișurile
de pe
clădirile vechi prin
simpla introducere a
receptorului de renovare
în țeava veche
ÃŽn special pentru
legăturile la benzi de
izolație din PVC și la
renovarea ușoară a
vechiului sistem de
drenare la acoperișurile
de pe clădirile vechi prin
simpla introducere a
receptorului de renovare
în țeava veche
Garnitură de etanșare
Date despre produse
a se vedea capitolul Garnituri de
etanșare-Înălțătoare
Produs
HL84.H
HL84.CU
HL84.E
Descriere
Garnitură de etanșare cu manșetă din bitumen
Garnitură de etanșare cu tablă din cupru
Garnitură de etanșare cu tablă din oțel zincat
Funcționare
Se potrivește unui receptor standard sau
unui element de înălțare standard prinse cu cleme
„Problema se rezolvă!“
Se potrivește unui receptor standard sau
unui element de înălțare standard – pentru
acoperișuri acoperite cu tablă din cupru
Se potrivește unui receptor standard sau
unui element de înălțare standard – pentru
acoperișuri acoperite cu t
ablă din oțel
Accesorii
Produs
HL160
HL161
HL66.9
HL175
HL603
Descriere
Inel drenaj
Element de drenaj
Inaltator pentru acoperis
circulabil
Parafrunzar dn otel inox
Obturator de miros cu
clapeta pentru conducte
verticale de canalizare
D110 si D160
Funcționare
Eliminarea apei pluviale
de pe stratul de izolație,de
exemplu la montările pe
straturi
Pentru eliminarea apei de
condens de pe bariera de
vapori (de ex. acoperisuri
ventilate).
Pentru a converti receptorii
cu parafrunzar in receptori
pentru acoperis circulabil
Se potrivește la toate
receptoarele de acoperiÈ™
și elemente de înălțare cu
flanșă cu cleme
Previne evacuarea
gazelor produse în
canalizare
105
HL Receptoare de acoperiș plat– Produse – Date
HL62 Receptor de acoperiÈ™ plat, termoizolat
HL62.1 Receptor de acoperiș plat ca și HL62, încălzire electrică
Date
Material
Racord
HL62/7, HL62.1/7: 9,90 l/s
HL62/1, HL62.1/1: 10,70 l/s
HL62/2, HL62.1/2: 14,00 l/s
HL62/5, HL62.1/5: 14,10 l/s
PP, corp receptor izolat termic
Ieșire la scurgere
HL62/7, HL62.1/7: DN75
HL62/1, HL62.1/1: DN110
HL62/2, HL62.1/2: DN125
HL62/5, HL62.1/5: DN160
vertical
Flanșă de etanșare
PP cu elemente clemă din oțel inox
Admisie
Coș frunzar Ø 170 mm
Standard
Recomandat pentru
EN 1253
Benzi de izolție pentru acoperiș din
Polymer
Dimensiuni: 255 x 380 mm
Dimensiunea orificiului de găurit:
Ø 255 mm
HL62.1: încălzire electrică asigurată
de conectarea directă la 230 V
(10 - 30 Watt)
Informaţii
suplimentare
De asemenea, conţine Protector de construcție, 6 buc.
HL062N.4E piulițe de strîngere
alternativ cu piulițe fluture
HL062.1E
HL170
Ø 354
HL062.4E
101
Capacitate de drenaj
HL062.3E
DN110
Ø 160
Ø 203
HL-Nr.
62/7
62.1/7
62/1
62.1/1
62/2
62.1/2
62/5
62.1/5
Dimensiuni
DN75
DN75
DN110
DN110
DN125
DN125
DN160
DN160
Greutate
1507 g
1647 g
1486 g
1626 g
1481 g
1621 g
1515 g
1655 g
EAN
+830626
+832620
+800629
+802623
+810628
+812622
+820627
+822621
Buc./Pachet
1
1
1
1
1
1
1
1
Execuție
Standard
cu încălzire
Standard
cu încălzire
Standard
cu încălzire
Standard
cu încălzire
HL62B Receptor de acoperiÈ™ plat,carosabil
HL62.1B Receptor de acoperiș plat ca și HL62B, încălzire electrică
Date
Ramă
Flanșă de etanșare
Admisie
Standard
Clasa de sarcină
Recomandat pentru
Informaţii
suplimentare
PP, corp receptor izolat termic
HL62B/7, HL62.1B/7: DN75
HL62B/1, HL62B.1/1: DN110
HL62B/2, HL62.1B/2: DN125
HL62B/5, HL62.1B/5: DN160
vertical
106
HL062B.2E
Benzi de izolție pentru acoperiș din
Polymer,
pentru acoperișuri plate carosabile
Dimensiuni: 255 x 380 mm
Dimensiunea orificiului de găurit:
Ø 255 mm
Protector de construcție, 6 buc.
HL062N.4E piulițe de strîngere
alternativ cu piulițe fluture
HL062B.3E
Ø 354
150 x 150
PP, 150 x 150 mm, Dimensiuniabil
în lungime
PP cu elemente clemă din oțel inox
Grătar din oțel inox, 137 x 137 mm
EN 1253
K3, max. 300 kg
HL62.1
B: încălzire electrică
asigurată de conectarea directă la
230 V (10 - 30 Watt)
De asemenea,
conţine
HL0317.1E
HL170
12- 65
Ieșire la scurgere
HL66.9
6,00 l/s
HL062.4E
100
Capacitate de
drenaj
Material
Racord
HL062.3E
DN110
Ø 160
Ø 203
HL-Nr.
62B/7
62.1B/7
62B/1
62.1B/1
62B/2
62.1B/2
62B/5
62.1B/5
Dimensiuni
DN75
DN75
DN110
DN110
DN125
DN125
DN160
DN160
Greutate
1803 g
1943 g
1782 g
1922 g
1777 g
1917 g
1811 g
1951 g
EAN
+836253
+832514
+806256
+802517
+816255
+812516
+826254
+822522
Buc./Pachet
1
1
1
1
1
1
1
1
Execuție
Standard
cu încălzire
Standard
cu încălzire
Standard
cu încălzire
Standard
cu încălzire

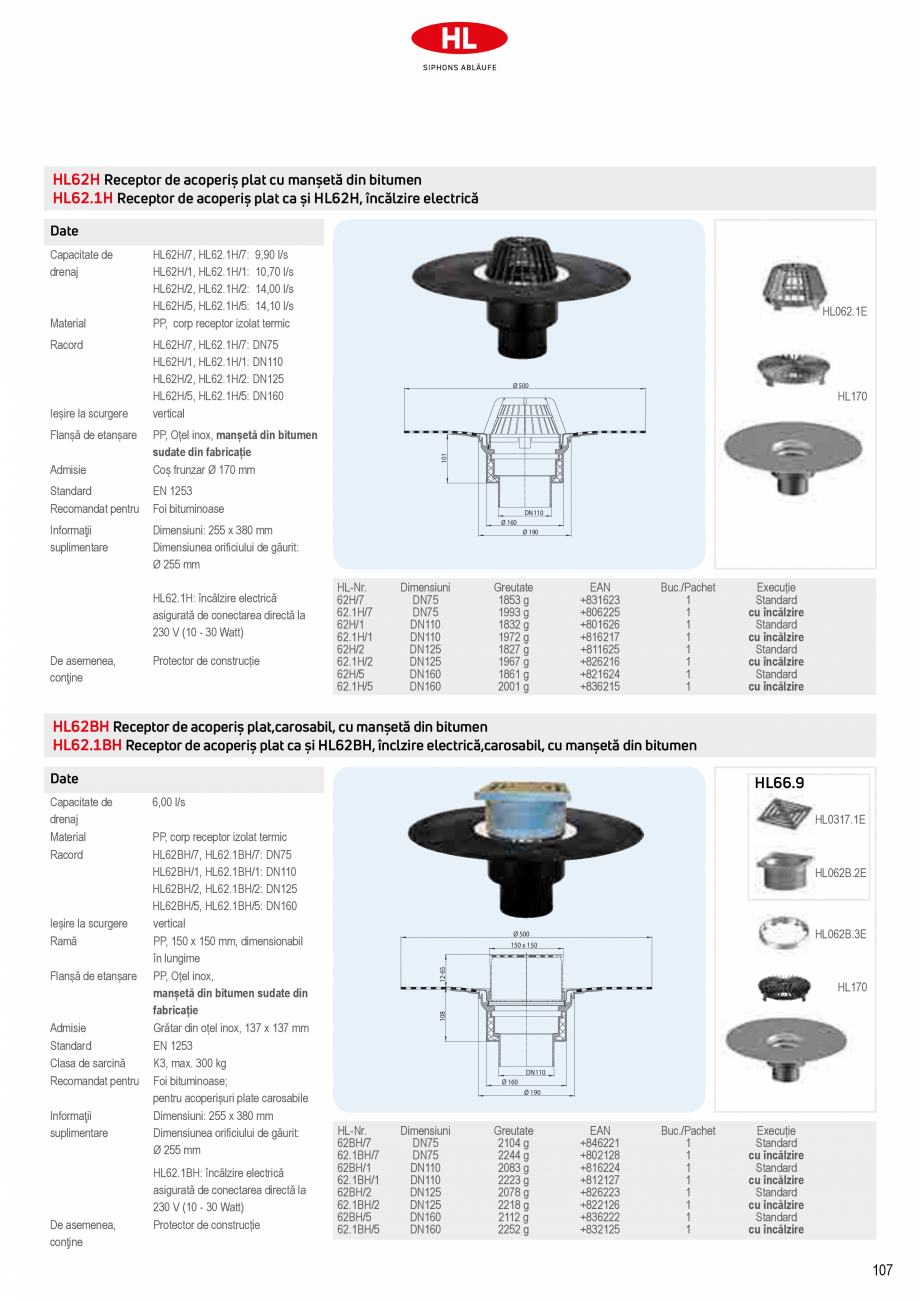

HL62H Receptor de acoperiș plat cu manșetă din bitumen
HL62.1H Receptor de acoperiș plat ca și HL62H, încălzire electrică
Date
Material
Racord
Ieșire la scurgere
HL62H/7, HL62.1H/7: 9,90 l/s
HL62H/1, HL62.1H/1: 10,70 l/s
HL62H/2, HL62.1H/2: 14,00 l/s
HL62H/5, HL62.1H/5: 14,10 l/s
PP, co
rp receptor izolat termic
HL62H/7, HL62.1H/7: DN75
HL62H/1, HL62.1H/1: DN110
HL62H/2, HL62.1H/2: DN125
HL62H/5, HL62.1H/5: DN160
vertical
Admisie
PP, Oțel inox, manșetă din bitumen
sudate din fabricație
Coș frunzar Ø 170 mm
Standard
Recomandat pentru
EN 1253
Foi bituminoase
Informaţii
suplimentare
Dimensiuni: 255 x 380 mm
Dimensiunea orificiului de găurit:
Ø 255 mm
Flanșă de etanșare
HL62.1H: încălzire electrică
asigurată de conectarea directă la
230 V (10 - 30 Watt)
De asemenea,
conţine
HL062.1E
Protector de construcție
Ø 500
HL170
101
Capacitate de
drenaj
DN110
Ø 160
Ø 190
HL-Nr.
62H/7
62.1H/7
62H/1
62.1H/1
62H/2
62.1H/2
62H/5
62.1H/5
Dimensiuni
DN75
DN75
DN110
DN110
DN125
DN125
DN160
DN160
Greutate
1853 g
1993 g
1832 g
1972 g
1827 g
1967 g
1861 g
2001 g
EAN
+831623
+806225
+801626
+816217
+811625
+826216
+821624
+836215
Buc./Pachet
1
1
1
1
1
1
1
1
Execuție
Standard
cu încălzire
Standa
rd
cu încălzire
Standard
cu încălzire
Standard
cu încălzire
HL62BH Receptor de acoperiș plat,carosabil, cu manșetă din bitumen
HL62.1BH Receptor de acoperiș plat ca și HL62BH, înclzire electrică,carosabil, cu manșetă din bitumen
Date
Flanșă de etanșare
Admisie
Standard
Clasa de sarcină
Recomandat pentru
Informaţii
suplimentare
De asemenea,
conţine
PP, corp receptor izolat termic
HL62BH/7, HL62.1BH/7: DN75
HL62BH/1, HL62.1BH/1: DN110
HL62BH/2, HL62.1BH/2: DN125
HL62BH/5, HL62.1BH/5: DN160
vertical
PP, 150 x 150 mm, dimensionabil
în lungime
PP, Oțel inox,
manșetă din bitumen sudate din
fabricație
Grătar din oțel inox, 137 x 137 mm
EN 1253
K3, max. 300 kg
Foi bituminoase;
pentru acoperișuri plate carosabile
Dimensiuni: 255 x 380 mm
Dimensiunea orificiului de găurit:
Ø 255 mm
HL62.1BH: încălzire electrică
asigurată de conectarea directă la
230 V (10 - 30 Watt)
Protector de construcție
HL0317.1E
HL062B.2E
HL062B.3E
Ø 500
150 x 150
12-65
Ieșir
e la scurgere
Ramă
HL66.9
6,00 l/s
HL170
108
Capacitate de
drenaj
Material
Racord
DN110
Ø 160
Ø 190
HL-Nr.
62BH/7
62.1BH/7
62BH/1
62.1BH/1
62BH/2
62.1BH/2
62BH/5
62.1BH/5
Dimensiuni
DN75
DN75
DN110
DN110
DN125
DN125
DN160
DN160
Greutate
2104 g
2244 g
2083 g
2223 g
2078 g
2218 g
2112 g
2252 g
EAN
+846221
+802128
+816224
+812127
+826223
+822126
+836222
+832125
Buc./Pachet
1
1
1
1
1
1
1
1
Execuție
Standard
cu încălzire
Standard
cu încălzire
Standard
cu încălzire
Standard
cu încălzire
107

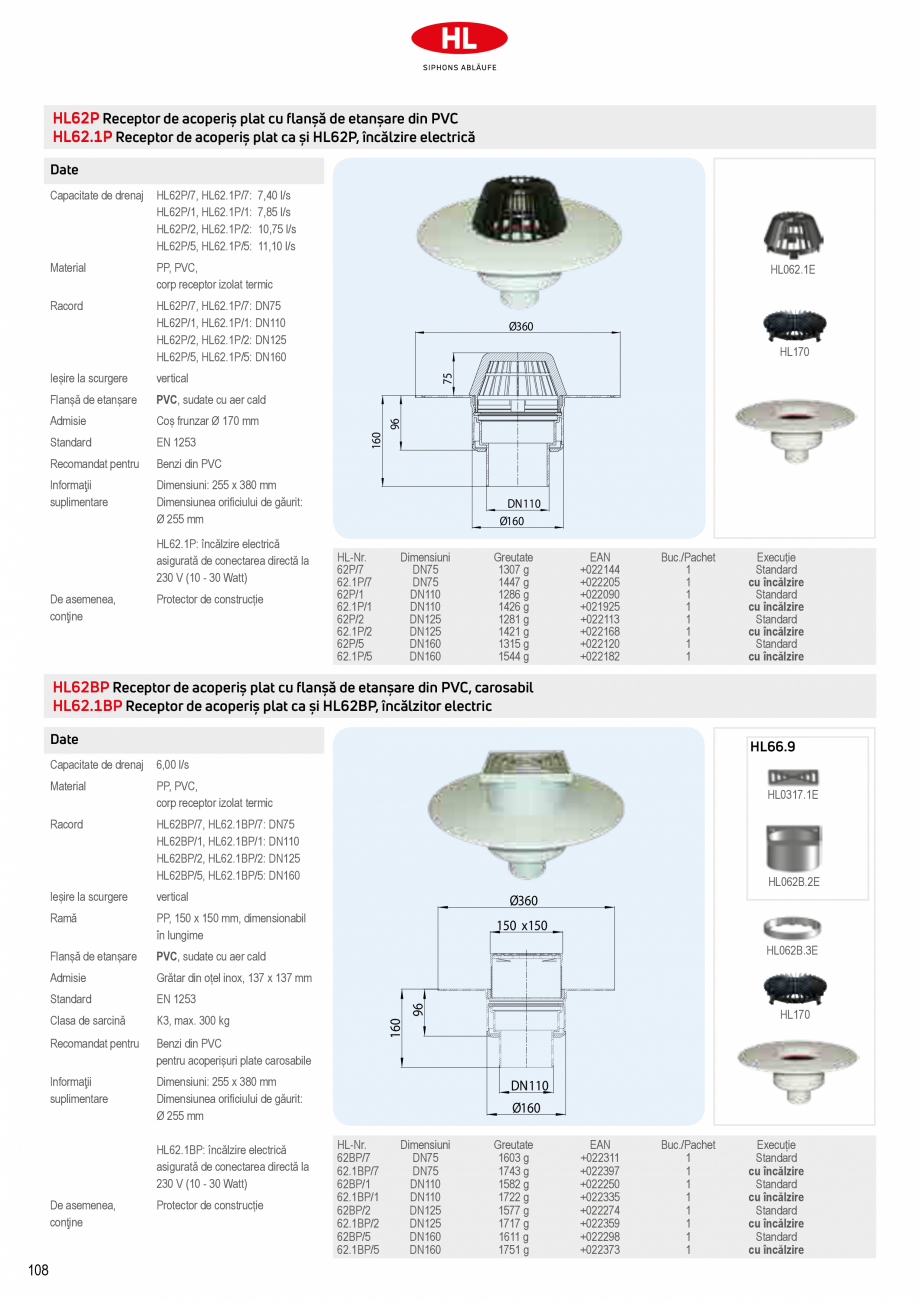

HL62P Receptor de acoperiș plat cu flanșă de etanșare din PVC
HL62.1P Receptor de acoperiș plat ca și HL62P, încălzire electrică
Date
7,40 l/s
7,85 l/s
10,75 l/s
11,10 l/s
PP, PVC,
corp receptor izolat termic
Racord
HL62P/7, HL62.1P/7: DN75
HL62P/1, HL62.1P/1: DN110
HL62P/2, HL62.1P/2: DN125
HL62P/5, HL62.1P/5: DN160
Ieșire la scurgere
vertical
Flanșă de etanșare
PVC, sudate cu aer cald
Admisie
CoÈ™ frunz
ar Ø 170 mm
Standard
EN 1253
Recomandat pentru
Benzi din PVC
Informaţii
suplimentare
Dimensiuni: 255 x 380 mm
Dimensiunea orificiului de găurit:
Ø 255 mm
HL62.1P: încălzire electrică
asigurată de conectarea directă la
230 V (10 - 30 Watt)
De asemenea,
conţine
Protector de construcție
HL062.1E
Ø360
HL170
75
Material
96
HL62P/7, HL62.1P/7:
HL62P/1, HL62.1P/1:
HL62P/2, HL62.1P/2:
HL62P/5, HL62.1P/5:
160
Capacitate de drenaj
DN110
Ø160
HL-Nr.
62P/7
62.1P/7
62P/1
62.1P/1
62P/2
62.1P/2
62P/5
62.1P/5
Dimensiuni
DN75
DN75
DN110
DN110
DN125
DN125
DN160
DN160
Greutate
1307 g
1447 g
1286 g
1426 g
1281 g
1421 g
1315 g
1544 g
EAN
+022144
+022205
+022090
+021925
+022113
+022168
+022120
+022182
Buc./Pachet
1
1
1
1
1
1
1
1
Execuție
Standard
cu încălzire
Standard
cu încălzire
Standard
cu încălzire
Standard
cu încălzire
HL62BP Receptor de acoperiș plat cu flanșă de etanșare din PVC, carosabil
HL62.1BP
Receptor de acoperiș plat ca și HL62BP, încălzitor electric
Date
HL66.9
Material
PP, PVC,
corp receptor izolat termic
Racord
HL62BP/7, HL62.1BP/7: DN75
HL62BP/1, HL62.1BP/1: DN110
HL62BP/2, HL62.1BP/2: DN125
HL62BP/5, HL62.1BP/5: DN160
Ieșire la scurgere
vertical
Ramă
PP, 150 x 150 mm, dimensionabil
în lungime
Flanșă de etanșare
PVC, sudate cu aer cald
Admisie
Grătar din oțel inox, 137 x 137 mm
Standard
EN 1253
Clasa de sarcină
K3, max. 300 kg
Recomandat pentru
Benzi din PVC
pentru acoperișuri plate carosabile
Informaţii
suplimentare
Dimensiuni: 255 x 380 mm
Dimensiunea orificiului de găurit:
Ø 255 mm
HL62.1BP: încălzire electrică
asigurată de conectarea directă la
230 V (10 - 30 Watt)
De asemenea,
conţine
108
Protector de construcție
HL0317.1E
HL062B.2E
Ø360
150 x150
HL062B.3E
96
6,00 l/s
HL170
160
Capacitate de drenaj
DN110
Ø160
HL-Nr.
62BP/7
62.1BP/7
62BP/1
62.1BP/1
62BP/2
62.1BP/2
62BP/5
62.1BP/5
Dimensiu
ni
DN75
DN75
DN110
DN110
DN125
DN125
DN160
DN160
Greutate
1603 g
1743 g
1582 g
1722 g
1577 g
1717 g
1611 g
1751 g
EAN
+022311
+022397
+022250
+022335
+022274
+022359
+022298
+022373
Buc./Pachet
1
1
1
1
1
1
1
1
Execuție
Standard
cu încălzire
Standard
cu încălzire
Standard
cu încălzire
Standard
cu încălzire

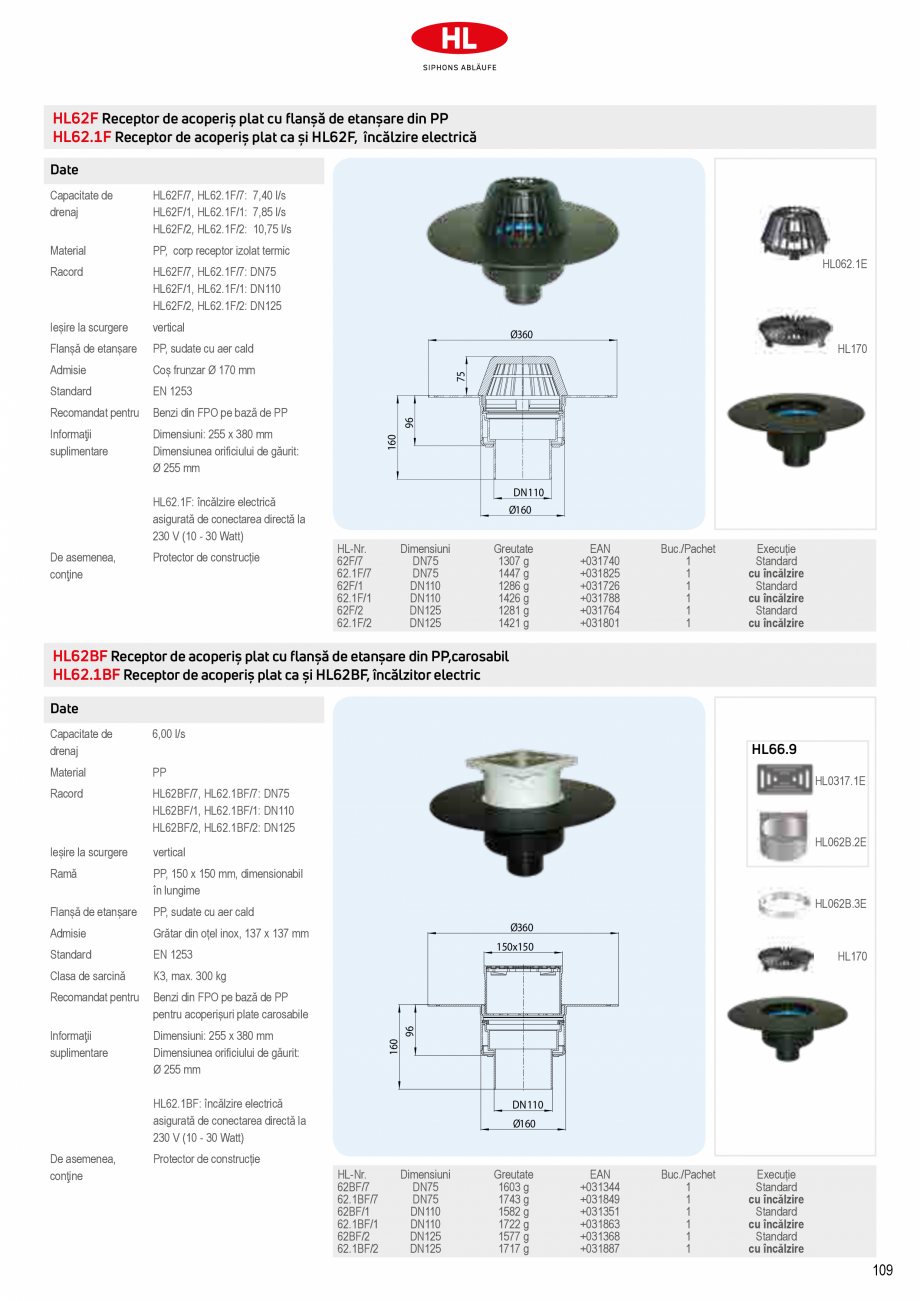

HL62F Receptor de acoperiș plat cu flanșă de etanșare din PP
HL62.1F Receptor de acoperiș plat ca și HL62F, încălzire electrică
Date
PP, corp receptor izolat termic
Racord
HL62F/7, HL62.1F/7: DN75
HL62F/1, HL62.1F/1: DN110
HL62F/2, HL62.1F/2: DN125
Ieșire la scurgere
vertical
Flanșă de etanșare
PP, sudate cu aer cald
Admisie
Coș frunzar Ø 170 mm
Standard
EN 1253
Recomandat pentru
Benzi din FPO pe bază de PP
Informaţii
suplimentare
Dimensiuni: 255 x 380 mm
Dimensiunea orificiului de găurit:
Ø 255 mm
HL62.1F: încălzire electrică
asigurată de conectarea directă la
230 V (10 - 30 Watt)
De asemenea,
conţine
Protector de construcție
HL062.1E
Ø360
HL170
75
Material
96
HL62F/7, HL62.1F/7: 7,40 l/s
HL62F/1, HL62.1F/1: 7,85 l/s
HL62F/2, HL62.1F/2: 10,75 l/s
160
Capacitate de
drenaj
DN110
Ø160
HL-Nr. Dimensiuni
62F/7 DN75
62.1F/7
DN75
62F/1 DN110
62.1F/1
DN110
62F/2 DN125
62.1F/2
DN125
Greutate
EAN
Buc./Pachet
Execuție
1307 g +031740 1 Standard
1447 g +031825 1 cu încălzire
1286 g +031726 1 Standard
1426 g +031788 1 cu încălzire
1281 g +031764 1 Standard
1421 g +031801 1 cu încălzire
HL62BF Receptor de acoperiș plat cu flanșă de etanșare din PP,carosabil
HL62.1BF Receptor de acoperiș plat ca și HL62BF, încălzitor electric
Date
Material
PP
Racord
HL62BF/7, HL62.1BF/7: DN75
HL62BF/1, HL62.1BF/1: DN110
HL62BF/2, HL62.1BF/2: DN125
Ieșire la scurgere
vertical
Ramă
PP, 150 x 150 mm, dimensionabil
în lungime
Flanșă de etanșare
PP, sudate cu aer cald
Admisie
Grătar din oțel inox, 137 x 137 mm
Standard
EN
1253
Clasa de sarcină
K3, max. 300 kg
Recomandat pentru
Benzi din FPO pe bază de PP
pentru acoperișuri plate carosabile
Informaţii
suplimentare
Dimensiuni: 255 x 380 mm
Dimensiunea orificiului de găurit:
Ø 255 mm
HL66.9
HL0317.1E
HL062B.2E
HL062B.3E
Ø360
150x150
HL62.1BF: încălzire electrică
asigurată de conectarea directă la
230 V (10 - 30 Watt)
De asemenea,
conţine
Protector de construcție
HL170
96
6,00 l/s
160
Capacitate de
drenaj
DN110
Ø160
HL-Nr. Dimensiuni
62BF/7
DN75
62.1BF/7
DN75
62BF/1 DN110
62.1BF/1
DN110
62BF/2 DN125
62.1BF/2
DN125
Greutate
EAN
Buc./Pachet
Execuție
1603 g +031344 1 Standard
1743 g +031849 1 cu încălzire
1582 g +031351 1 Standard
1722 g +031863 1 cu încălzire
1577 g +031368 1 Standard
1717 g +031887 1 cu încălzire
109

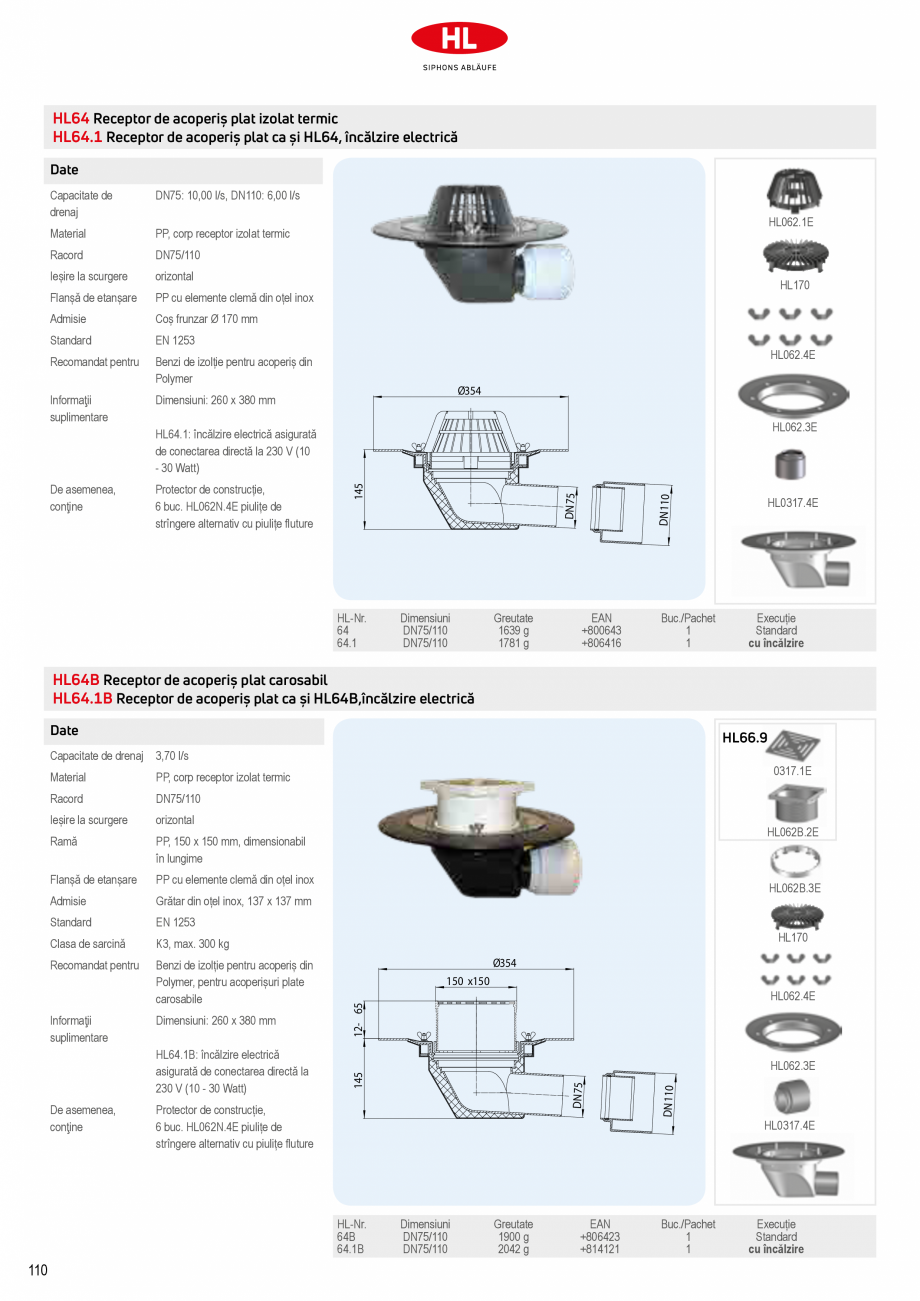

HL64 Receptor de acoperiÈ™ plat izolat termic
HL64.1 Receptor de acoperiș plat ca și HL64, încălzire electrică
Date
Capacitate de
drenaj
DN75: 10,00 l/s, DN110
: 6,00 l/s
Material
PP, corp receptor izolat termic
Racord
DN75/110
Ieșire la scurgere
orizontal
Flanșă de etanșare
PP cu elemente clemă din oțel inox
Admisie
Coș frunzar Ø 170 mm
Standard
EN 1253
Recomandat pentru
Benzi de izolție pentru acoperiș din
Polymer
Informaţii
suplimentare
Dimensiuni: 260 x 380 mm
De asemenea,
conţine
Protector de construcție,
6 buc. HL062N.4E piulițe de
strîngere alternativ cu piulițe fluture
HL062.1E
HL170
HL062.4E
Ø354
HL062.3E
HL-Nr.
64
64.1
Dimensiuni
DN75/110
DN75/110
Greutate
1639 g
1781 g
HL0317.4E
DN 110
DN 75
145
HL64.1: încălzire electrică asigurată
de conectarea directă la 230 V (10
- 30 Watt)
EAN
+800643
+806416
Buc./Pachet
1
1
Execuție
Standard
cu încălzire
HL64B Receptor de acoperiÈ™ plat carosabil
HL64.1B Receptor de acoperiș plat ca și HL64B,încălzire electrică
Date
HL66.9
Capacitate de drenaj 3,70 l/s
Ieșire la scurgere
orizontal
Ramă
PP, 150 x 150 mm,
dimensionabil
în lungime
Flanșă de etanșare
PP cu elemente clemă din oțel inox
Admisie
Grătar din oțel inox, 137 x 137 mm
Standard
EN 1253
Clasa de sarcină
K3, max. 300 kg
Recomandat pentru
Benzi de izolție pentru acoperiș din
Polymer, pentru acoperișuri plate
carosabile
Informaţii
suplimentare
De asemenea,
conţine
Dimensiuni: 260 x 380 mm
HL64.1B: încălzire electrică
asigurată de conectarea directă la
230 V (10 - 30 Watt)
HL062B.2E
HL062B.3E
HL170
Ø354
150 x150
HL062.3E
Protector de construcție,
6 buc. HL062N.4E piulițe de
strîngere alternativ cu piulițe fluture
HL-Nr.
64B
64.1B
110
HL062.4E
Dimensiuni
DN75/110
DN75/110
Greutate
1900 g
2042 g
EAN
+806423
+814121
DN 110
DN75/110
DN 75
Racord
0317.1E
12- 65
PP, corp receptor izolat termic
145
Material
Buc./Pachet
1
1
HL0317.4E
Execuție
Standard
cu încălzire

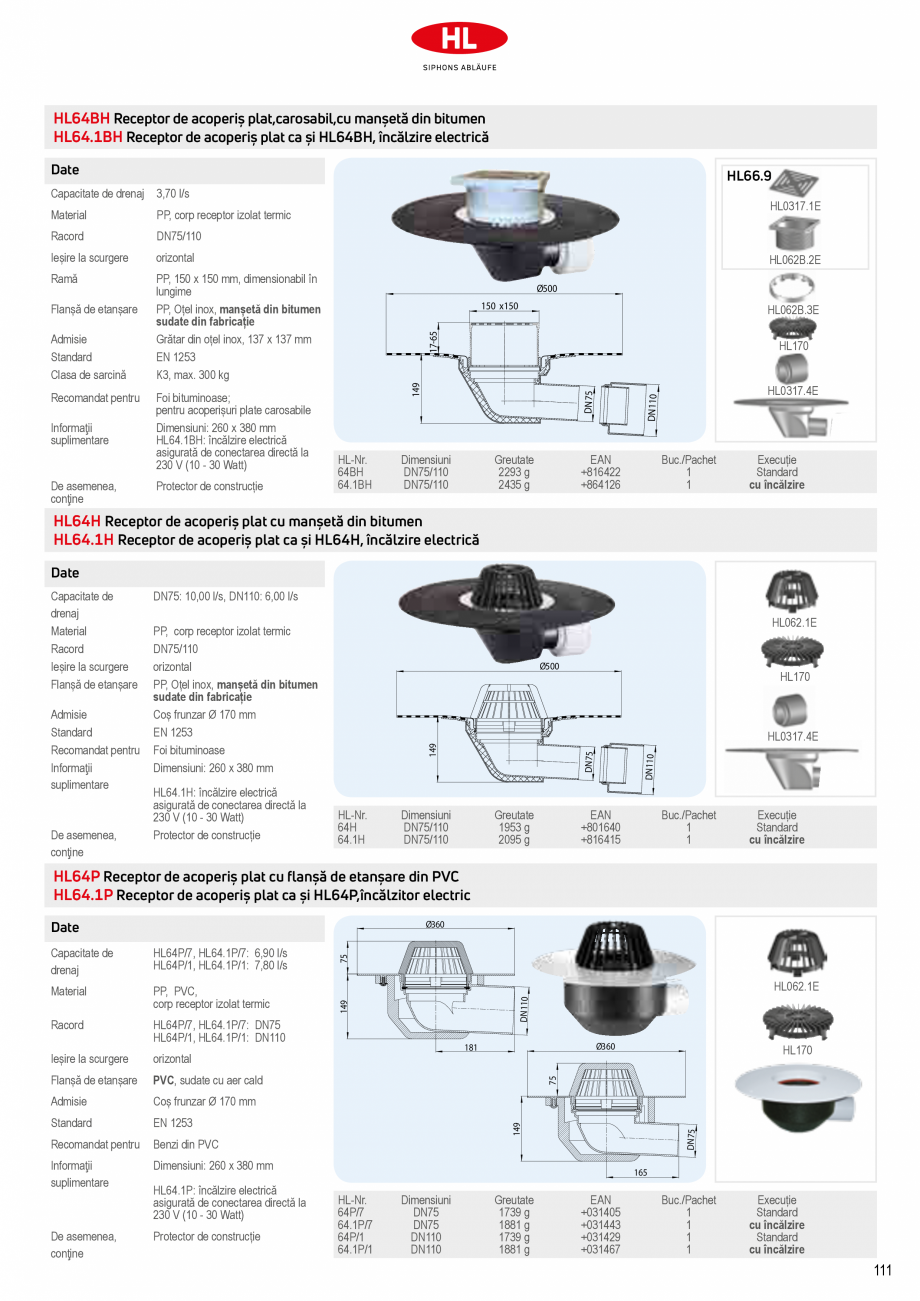

HL64BH Receptor de acoperiș plat,carosabil,cu manșetă din bitumen
HL64.1BH Receptor de acoperiÈ™
plat ca și HL64BH, încălzire electrică
Date
HL66.9
Racord
DN75/110
Ieșire la scurgere
orizontal
Ramă
PP, 150 x 150 mm, dimensionabil în
lungime
PP, Oțel inox, manșetă din bitumen
sudate din fabricație
Grătar din oțel inox, 137 x 137 mm
EN 1253
K3, max. 300 kg
Flanșă de etanșare
Admisie
Standard
Clasa de sarcină
Recomandat pentru
Informaţii
suplimentare
De asemenea,
conţine
Foi bituminoase;
pentru acoperișuri plate carosabile
Dimensiuni: 260 x 380 mm
HL64.1BH: încălzire electrică
asigurată de conectarea directă la
230 V (10 - 30 Watt)
Protector de construcție
HL0317.1E
HL062B.2E
Ø500
HL062B.3E
150 x150
HL170
HL-Nr.
64BH
64.1BH
Dimensiuni
DN75/110
DN75/110
Greutate
2293 g
2435 g
HL0317.4E
DN110
PP, corp receptor izolat termic
DN75
Material
17-65
3,70 l/s
149
Capacitate de drenaj
EAN
+816422
+864126
Buc./Pachet
1
1
Execuție
Standard
cu încălzire
HL64H Receptor de acoperiș plat cu manșetă din bitumen
HL64.1H
Receptor de acoperiș plat ca și HL64H, încălzire electrică
Date
De asemenea,
conţine
HL062.1E
PP, corp receptor izolat termic
DN75/110
orizontal
PP, Oțel inox, manșetă din bitumen
sudate din fabricație
Coș frunzar Ø 170 mm
EN 1253
Foi bituminoase
Dimensiuni: 260 x 380 mm
HL64.1H: încălzire electrică
asigurată de conectarea directă la
230 V (10 - 30 Watt)
Protector de construcție
Ø500
HL-Nr.
64H
64.1H
HL170
HL0317.4E
Dimensiuni
DN75/110
DN75/110
Greutate
1953 g
2095 g
DN110
DN75
Admisie
Standard
Recomandat pentru
Informaţii
suplimentare
DN75: 10,00 l/s, DN110: 6,00 l/s
149
Capacitate de
drenaj
Material
Racord
Ieșire la scurgere
Flanșă de etanșare
EAN
+801640
+816415
Buc./Pachet
1
1
Execuție
Standard
cu încălzire
HL64P Receptor de acoperiș plat cu flanșă de etanșare din PVC
HL64.1P Receptor de acoperiș plat ca și HL64P,încălzitor electric
Date
HL64P/7, HL64.1P/7: DN75
HL64P/1, HL64.1P/1: DN110
Ieșire la scurgere
orizontal
Flanșă de etanșare
PVC, sudate cu aer cald
Admisie
Coș frunzar Ø 170 mm
Standard
EN 1253
Recomandat pentru
Benzi din PVC
Informaţii
suplimentare
Dimensiuni: 260 x 380 mm
De asemenea,
conţine
HL64.1P: încălzire electrică
asigurată de conectarea directă la
230 V (10 - 30 Watt)
Protector de construcție
HL170
Ø360
181
DN75
Racord
HL062.1E
75
PP, PVC,
corp receptor izolat termic
DN110
Material
149
HL64P/7, HL64.1P/7: 6,90 l/s
HL64P/1, HL64.1P/1: 7,80 l/s
149
Capacitate de
drenaj
75
Ø360
165
HL-Nr. Dimensiuni
64P/7 DN75
64.1P/7
DN75
64P/1 DN110
64.1P/1
DN110
Greutate
EAN
Buc./Pachet
Execuție
1739 g
+031405 1 Standard
1881 g
+031443 1
cu încălzire
1739 g +031429 1 Standard
1881 g +031467 1 cu încălzire
111

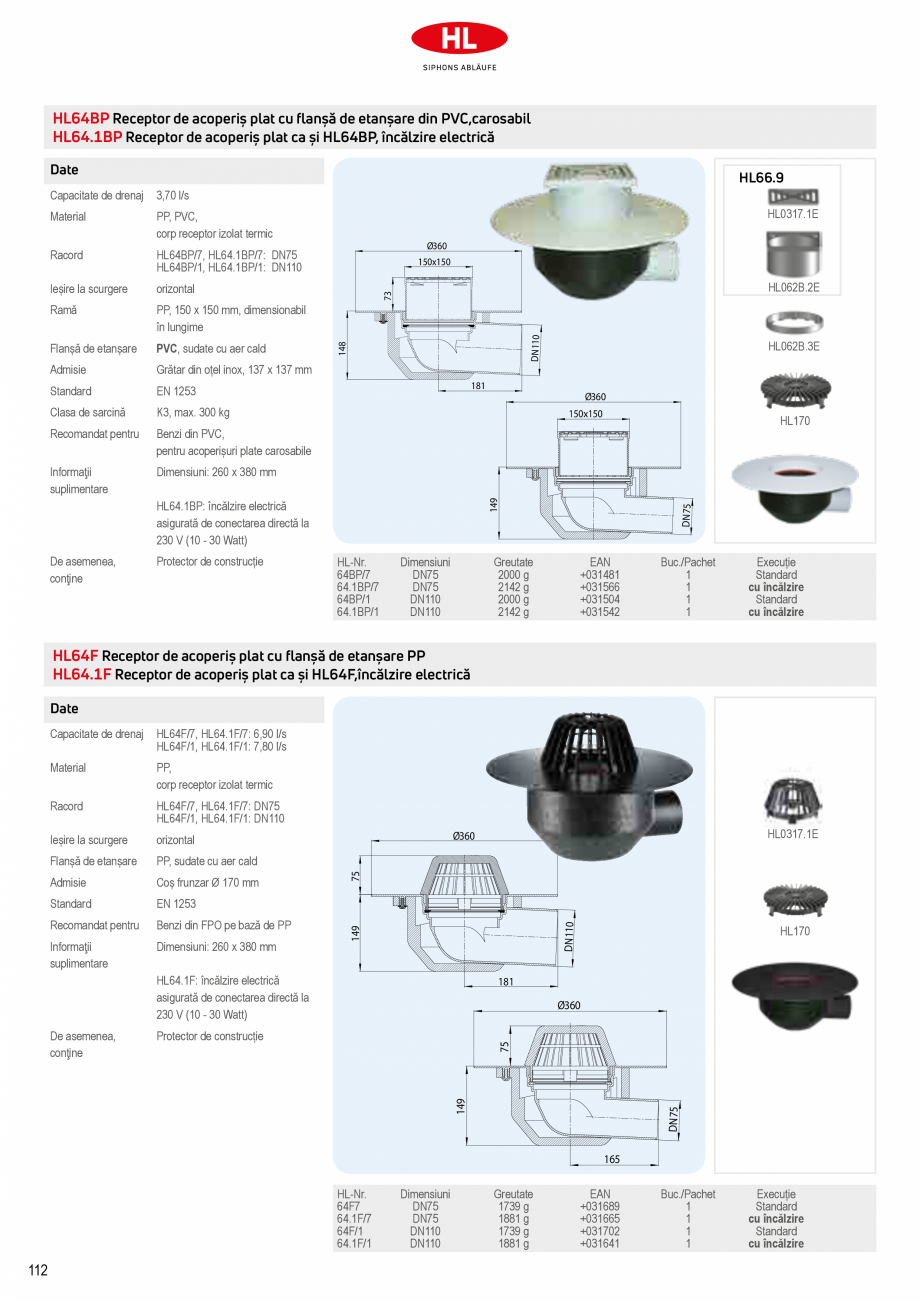

HL64BP Receptor de acoperiș plat cu flanșă de etanșare din PVC,carosabil
HL64.1BP Receptor de acoperiș plat ca și HL64BP, încălzire electrică
Date
HL66.9
Racord
HL64BP/7, HL64.1BP/7: DN75
HL
64BP/1, HL64.1BP/1: DN110
Ieșire la scurgere
orizontal
Ramă
PP, 150 x 150 mm, dimensionabil
în lungime
Flanșă de etanșare
PVC, sudate cu aer cald
Admisie
Grătar din oțel inox, 137 x 137 mm
Standard
EN 1253
Clasa de sarcină
K3, max. 300 kg
Recomandat pentru
Benzi din PVC,
pentru acoperișuri plate carosabile
Informaţii
suplimentare
Dimensiuni: 260 x 380 mm
De asemenea,
conţine
Protector de construcție
HL0317.1E
Ø360
150x150
HL062B.2E
HL062B.3E
181
Ø360
150x150
149
HL64.1BP: încălzire electrică
asigurată de conectarea directă la
230 V (10 - 30 Watt)
HL170
HL-Nr. Dimensiuni
64BP/7
DN75
64.1BP/7
DN75
64BP/1 DN110
64.1BP/1
DN110
DN75
PP, PVC,
corp receptor izolat termic
DN110
Material
73
3,70 l/s
148
Capacitate de drenaj
Greutate
EAN
Buc./Pachet
Execuție
2000 g +031481 1 Standard
2142 g +031566 1 cu încălzire
2000 g +031504 1 Standard
2142 g +031542 1 cu încălzire
HL64F Receptor de acoperiÈ™ plat cu flanÈ
™Äƒ de etanÈ™are PP
HL64.1F Receptor de acoperiș plat ca și HL64F,încălzire electrică
Date
PP,
corp receptor izolat termic
Racord
HL64F/7, HL64.1F/7: DN75
HL64F/1, HL64.1F/1: DN110
Ieșire la scurgere
orizontal
Flanșă de etanșare
PP, sudate cu aer cald
Admisie
Coș frunzar Ø 170 mm
Standard
EN 1253
Recomandat pentru
Benzi din FPO pe bază de PP
Informaţii
suplimentare
Dimensiuni: 260 x 380 mm
HL64.1F: încălzire electrică
asigurată de conectarea directă la
230 V (10 - 30 Watt)
HL170
181
Ø360
75
Protector de construcție
DN75
149
De asemenea,
conţine
HL0317.1E
Ø360
DN110
Material
75
HL64F/7, HL64.1F/7: 6,90 l/s
HL64F/1, HL64.1F/1: 7,80 l/s
149
Capacitate de drenaj
165
HL-Nr. Dimensiuni
64F7 DN75
64.1F/7
DN75
64F/1 DN110
64.1F/1
DN110
112
Greutate
EAN
Buc./Pachet
Execuție
1739 g +031689 1 Standard
1881 g +031665 1 cu încălzire
1739 g +031702 1 Standard
1881 g +031641 1 cu încălzire
HL64BF Receptor de aco
™Äƒ de etanÈ™are PP
HL64.1F Receptor de acoperiș plat ca și HL64F,încălzire electrică
Date
PP,
corp receptor izolat termic
Racord
HL64F/7, HL64.1F/7: DN75
HL64F/1, HL64.1F/1: DN110
Ieșire la scurgere
orizontal
Flanșă de etanșare
PP, sudate cu aer cald
Admisie
Coș frunzar Ø 170 mm
Standard
EN 1253
Recomandat pentru
Benzi din FPO pe bază de PP
Informaţii
suplimentare
Dimensiuni: 260 x 380 mm
HL64.1F: încălzire electrică
asigurată de conectarea directă la
230 V (10 - 30 Watt)
HL170
181
Ø360
75
Protector de construcție
DN75
149
De asemenea,
conţine
HL0317.1E
Ø360
DN110
Material
75
HL64F/7, HL64.1F/7: 6,90 l/s
HL64F/1, HL64.1F/1: 7,80 l/s
149
Capacitate de drenaj
165
HL-Nr. Dimensiuni
64F7 DN75
64.1F/7
DN75
64F/1 DN110
64.1F/1
DN110
112
Greutate
EAN
Buc./Pachet
Execuție
1739 g +031689 1 Standard
1881 g +031665 1 cu încălzire
1739 g +031702 1 Standard
1881 g +031641 1 cu încălzire
HL64BF Receptor de aco
... ascunde
Alte documentatii ale aceleasi game Vezi toate
Instructiuni montaj, utilizare 1 p | RO - BU + inca 9 limbi
Instructiuni montaj, utilizare 1 p | BU - CE + inca 9 limbi
