12. Balcoane și terase
12

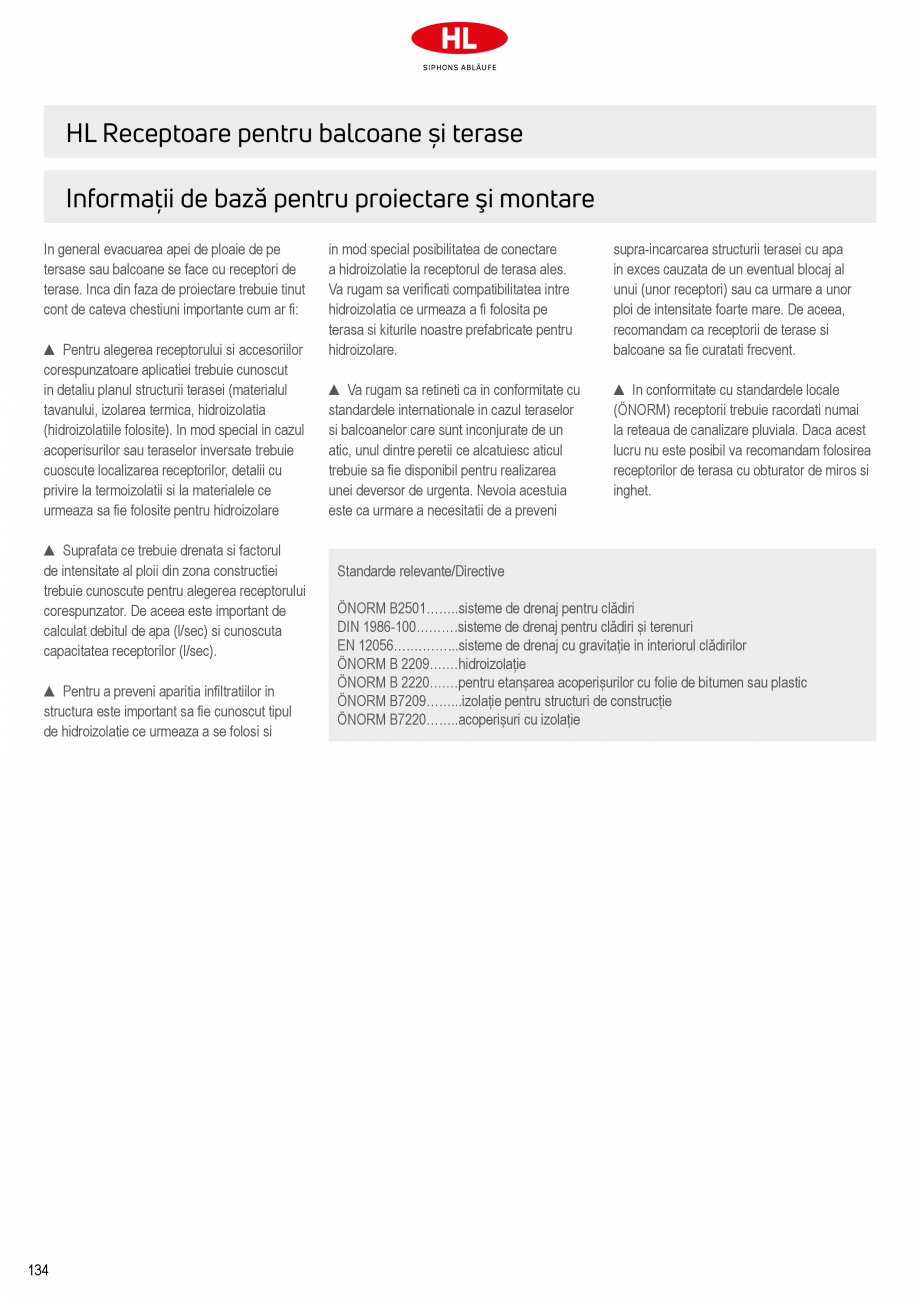

HL Receptoare pentru balcoane și terase
Informaţii de bază pentru proiectare şi montare
In general evacuarea apei de ploaie de pe
tersase sau balcoane se face cu receptori de
terase. Inca din faza de proiectare trebuie tinut
cont de cateva chestiuni importante cum ar fi:
â–² Pentru alegerea receptorului si accesoriilor
corespunzatoare aplicatiei trebuie cunoscut
in detaliu planul structurii terasei (materialul
tavanului, izolarea termica, hidroizolatia
(hidroizolatiile folosite). In mod special in cazul
acoperisurilor sau teraselor inversate trebuie
cuoscute localizarea receptorilor, detalii cu
privire la termoizolatii si la materialele ce
urmeaza sa fie folosite pentru hidroizolare
â–² Suprafata ce trebuie drenata si factorul
de intensitate al ploii din zona constructiei
trebuie cunoscute pentru alegerea receptorului
corespunzator. De aceea este important de
calculat debitul de apa (l/sec) si cunoscuta
capacitatea receptorilor (l/sec).
â
–² Pentru a preveni aparitia infiltratiilor in
structura este important sa fie cunoscut tipul
de hidroizolatie ce urmeaza a se folosi si
134
in mod special posibilitatea de conectare
a hidroizolatie la receptorul de terasa ales.
Va rugam sa verificati compatibilitatea intre
hidroizolatia ce urmeaza a fi folosita pe
terasa si kiturile noastre prefabricate pentru
hidroizolare.
supra-incarcarea structurii terasei cu apa
in exces cauzata de un eventual blocaj al
unui (unor receptori) sau ca urmare a unor
ploi de intensitate foarte mare. De aceea,
recomandam ca receptorii de terase si
balcoane sa fie curatati frecvent.
â–² Va rugam sa retineti ca in conformitate cu
standardele internationale in cazul teraselor
si balcoanelor care sunt inconjurate de un
atic, unul dintre peretii ce alcatuiesc aticul
trebuie sa fie disponibil pentru realizarea
unei deversor de urgenta. Nevoia acestuia
este ca urmare a necesitatii de a preveni
â–² In conformitate cu standardele locale
(ÖNORM) receptorii
trebuie racordati numai
la reteaua de canalizare pluviala. Daca acest
lucru nu este posibil va recomandam folosirea
receptorilor de terasa cu obturator de miros si
inghet.
Standarde relevante/Directive
ÖNORM B2501……..sisteme de drenaj pentru clădiri
DIN 1986-100……….sisteme de drenaj pentru clădiri și terenuri
EN 12056….………...sisteme de drenaj cu gravitație in interiorul clădirilor
ÖNORM B 2209….…hidroizolație
ÖNORM B 2220….…pentru etanșarea acoperișurilor cu folie de bitumen sau plastic
ÖNORM B7209……...izolație pentru structuri de construcție
ÖNORM B7220……..acoperișuri cu izolație

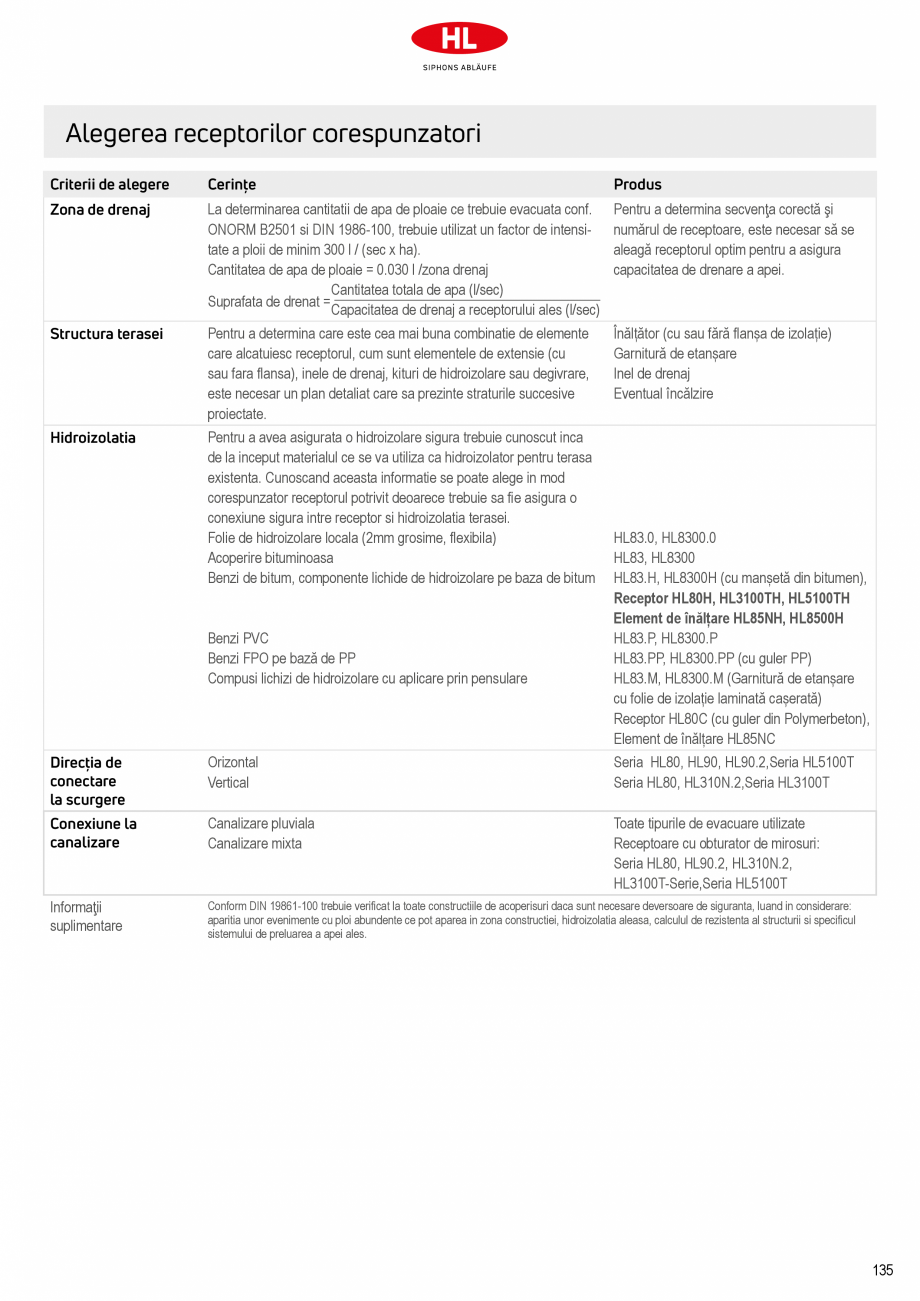

Alegerea receptorilor corespunzatori
Criterii de alegere
Cerințe
Produs
Zona de drenaj
La determinarea cantitatii de apa de ploaie ce trebuie evacuata conf.
ONORM B2501 si DIN 1986-100, trebuie utilizat un factor de intensitate a ploii de minim 300 l / (sec x ha).
Cantitatea de apa de ploaie = 0.030 l /zona drenaj
Cantitatea totala de apa (l/sec)
Supr
afata de drenat =
Capacitatea de drenaj a receptorului ales (l/sec)
Pentru a determina secvenţa corectă şi
numărul de receptoare, este necesar să se
aleagă receptorul optim pentru a asigura
capacitatea de drenare a apei.
Structura terasei
Pentru a determina care este cea mai buna combinatie de elemente
care alcatuiesc receptorul, cum sunt elementele de extensie (cu
sau fara flansa), inele de drenaj, kituri de hidroizolare sau degivrare,
este necesar un plan detaliat care sa prezinte straturile succesive
proiectate.
Înălțător (cu sau fără flanșa de izolație)
Garnitură de etanșare
Inel de drenaj
Eventual încălzire
Hidroizolatia
Pentru a avea asigurata o hidroizolare sigura trebuie cunoscut inca
de la inceput materialul ce se va utiliza ca hidroizolator pentru terasa
existenta. Cunoscand aceasta informatie se poate alege in mod
corespunzator receptorul potrivit deoarece trebuie sa fie asigura o
conexiune sigura intre receptor si hidroizolatia terasei.
Folie de hidr
oizolare locala (2mm grosime, flexibila)
Acoperire bituminoasa
Benzi de bitum, componente lichide de hidroizolare pe baza de bitum
Benzi PVC
Benzi FPO pe bază de PP
Compusi lichizi de hidroizolare cu aplicare prin pensulare
HL83.0, HL8300.0
HL83, HL8300
HL83.H, HL8300H (cu manșetă din bitumen),
Receptor HL80H, HL3100TH, HL5100TH
Element de înălțare HL85NH, HL8500H
HL83.P, HL8300.P
HL83.PP, HL8300.PP (cu guler PP)
HL83.M, HL8300.M (Garnitură de etanșare
cu folie de izolație laminată cașerată)
Receptor HL80C (cu guler din Polymerbeton),
Element de înălțare HL85NC
Direcția de
conectare
la scurgere
Orizontal
Vertical
Seria HL80, HL90, HL90.2,Seria HL5100T
Seria HL80, HL310N.2,Seria HL3100T
Conexiune la
canalizare
Canalizare pluviala
Canalizare mixta
Toate tipurile de evacuare utilizate
Receptoare cu obturator de mirosuri:
Seria HL80, HL90.2, HL310N.2,
HL3100T-Serie,Seria HL5100T
Informaţii
suplimentare
Conform DIN 19861-100 trebuie verificat la toate constructiil
e de acoperisuri daca sunt necesare deversoare de siguranta, luand in considerare:
aparitia unor evenimente cu ploi abundente ce pot aparea in zona constructiei, hidroizolatia aleasa, calculul de rezistenta al structurii si specificul
sistemului de preluarea a apei ales.
135

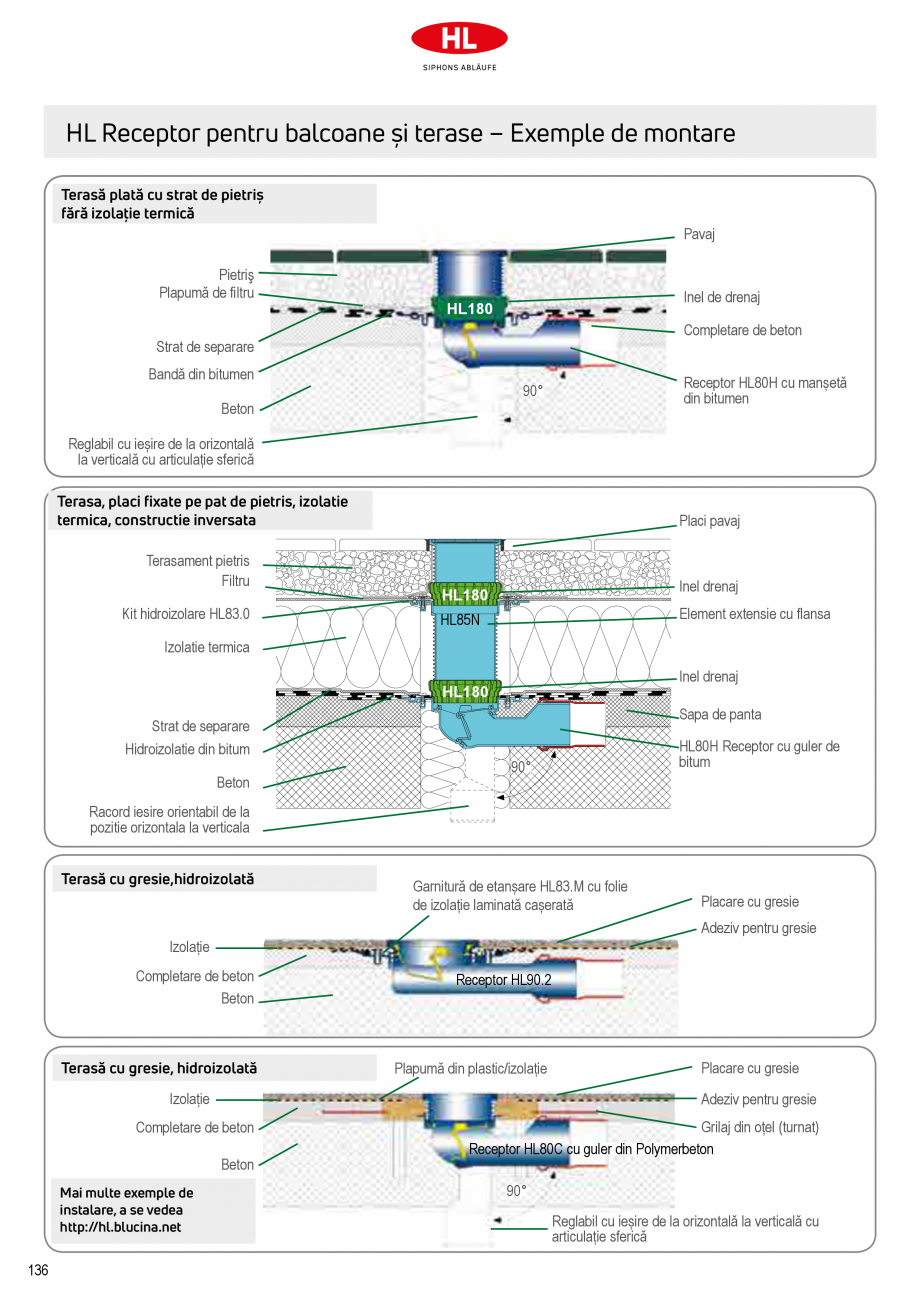

HL Receptor pentru balcoane și terase – Exemple de montare
Terasă plată cu strat de pietriș
fără izolaţie termică
PietriÅŸ
Plapumă de filtru
Pavaj
Inel de drenaj
HL180
HL180
Completare de beton
Strat de separare
Bandă din bitumen
Receptor HL80H cu manșetă
din bitumen
90°
Beton
Reglabil cu ieșire de la orizontală
la verticală cu articulație sferică
Terasa, placi fixate pe pat de pietris, izolatie
termica, constructie inversata
Terasament pietris
Filtru
Kit hidroizolare HL83.0
Placi pavaj
Inel drenaj
HL180
Element extensie cu flansa
HL85N
Izolatie termica
Inel drenaj
HL180
Strat de separare
Hidroizolatie din bitum
Beton
Sapa de panta
HL80H Receptor cu guler de
bitum
90°
Raco
rd iesire orientabil de la
pozitie orizontala la verticala
Terasă cu gresie,hidroizolată
Garnitură de etanșare HL83.M cu folie
de izolație laminată cașerată
Adeziv pentru gresie
Izolație
Completare de beton
Beton
Receptor HL90.2
Terasă cu gresie, hidroizolată
Plapumă din plastic/izolație
Izolație
Beton
136
Placare cu gresie
Adeziv pentru gresie
Completare de beton
Mai multe exemple de
instalare, a se vedea
http://hl.blucina.net
Placare cu gresie
Grilaj din oțel (turnat)
Receptor HL80C cu guler din Polymerbeton
90°
Reglabil cu ieșire de la orizontală la verticală cu
articulație sferică
HL Receptor pentru balcoane și terase – Exemple de montare
Terasă plată așezate pe distanțiere,cu bandă
de izolație și izolație termică
Pavaj
Izolație din bitumen
HL150
Distanțier
HL151
HL8500H
Izolație termică
Bandă din bitumen
HL5100TH
Completare cu beton
Beton

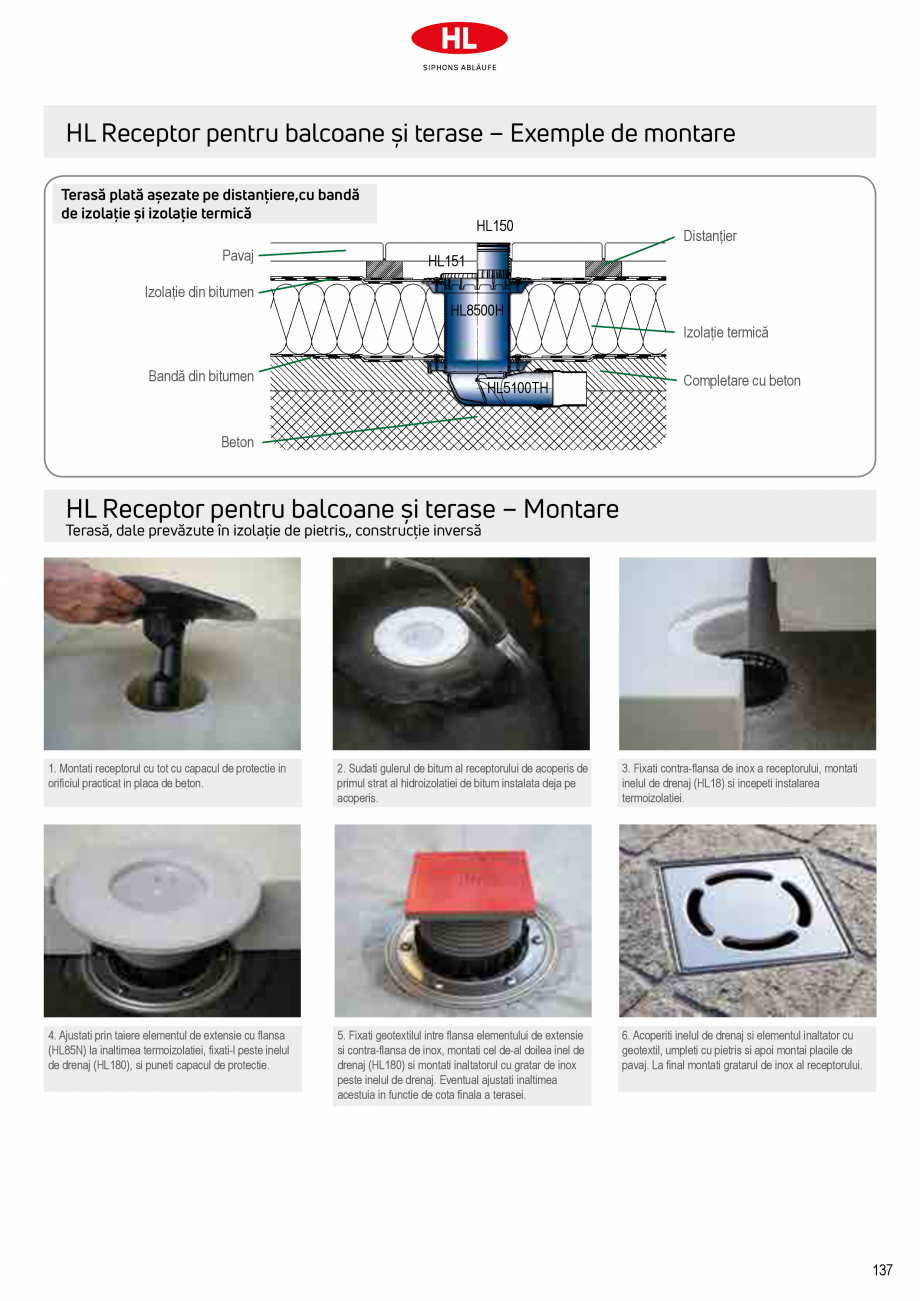

HL Receptor pentru balcoane și terase – Montare
Terasă, dale prevăzute în iz
olaţie de pietris,, construcție inversă
1. Montati receptorul cu tot cu capacul de protectie in
orificiul practicat in placa de beton.
2. Sudati gulerul de bitum al receptorului de acoperis de
primul strat al hidroizolatiei de bitum instalata deja pe
acoperis.
3. Fixati contra-flansa de inox a receptorului, montati
inelul de drenaj (HL18) si incepeti instalarea
termoizolatiei.
4. Ajustati prin taiere elementul de extensie cu flansa
(HL85N) la inaltimea termoizolatiei, fixati-l peste inelul
de drenaj (HL180), si puneti capacul de protectie.
5. Fixati geotextilul intre flansa elementului de extensie
si contra-flansa de inox, montati cel de-al doilea inel de
drenaj (HL180) si montati inaltatorul cu gratar de inox
peste inelul de drenaj. Eventual ajustati inaltimea
acestuia in functie de cota finala a terasei.
6. Acoperiti inelul de drenaj si elementul inaltator cu
geotextil, umpleti cu pietris si apoi montai placile de
pavaj. La final montati gratarul de inox al receptorului.
13
7

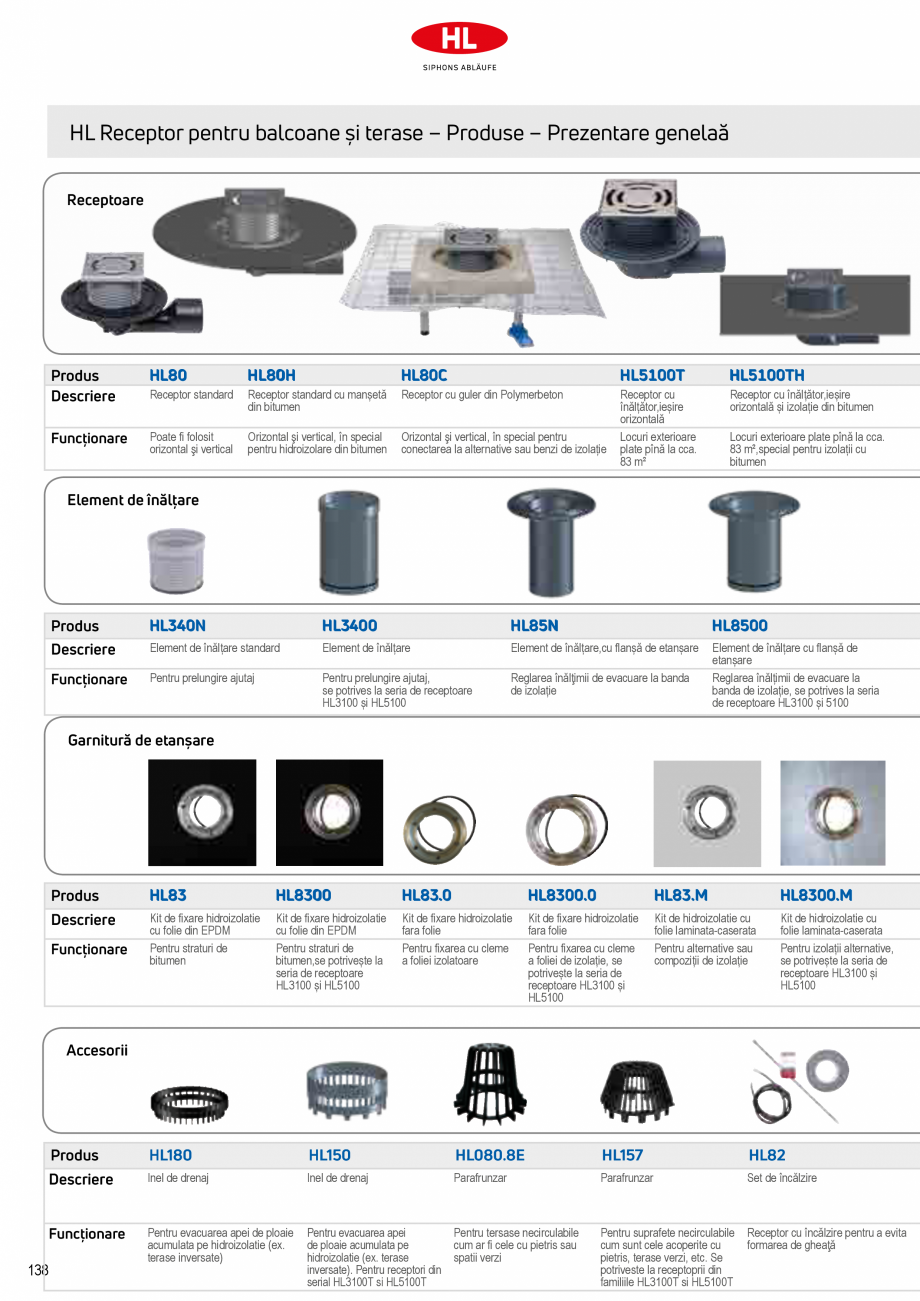

HL Receptor pentru balcoane și terase – Produse – Prezentare genelaă
Receptoare
Produs
Descriere
HL80
HL80H
HL80C
HL5100T
HL5100TH
Receptor standard
Receptor standard cu manșetă
din bitumen
Receptor cu guler din Polymerbeton
Receptor cu înălțător,ieșire
orizontală și izolație din bitumen
Funcționare
Poate fi folosit
orizontal ÅŸi vertical
Orizontal şi vertical, în special
pentru hidroizolare din bitumen
Orizontal şi vertical, în special pentru
conectarea la alternative sau benzi de izolație
Receptor cu
înălțător,ieșire
orizontală
Locuri exterioare
plate pînă la cca.
83 m²
Locuri exterioare plate pînă la cca.
83 m²,special pentru izolații cu
bitumen
Element de înălțare
Produs
HL340N
HL3400
HL85N
HL8500
Descriere
Element de înălțare standard
Element de înălțare
Element de înălțare,cu flanșă de etanșare
Funcționare
Pentru prelungire ajutaj
Pentru prelungire ajutaj,
se potrives la seria de receptoare
HL3100
și HL5100
Reglarea înălţimii de evacuare la banda
de izolație
Element de înălțare cu flanșă de
etanșare
Reglarea înălțimii de evacuare la
banda de izolație, se potrives la seria
de receptoare HL3100 și 5100
Garnitură de etanșare
Produs
HL83
HL8300
HL83.0
HL8300.0
HL83.M
HL8300.M
Descriere
Kit de fixare hidroizolatie
cu folie din EPDM
Pentru straturi de
bitumen
Kit de fixare hidroizolatie
cu folie din EPDM
Pentru straturi de
bitumen,se potrivește la
seria de receptoare
HL3100 și HL5100
Kit de fixare hidroizolatie
fara folie
Pentru fixarea cu cleme
a foliei izolatoare
Kit de fixare hidroizolatie
fara folie
Pentru fixarea cu cleme
a foliei de izolație, se
potrivește la seria de
receptoare HL3100 și
HL5100
Kit de hidroizolatie cu
folie laminata-caserata
Pentru alternative sau
compoziții de izolație
Kit de hidroizolatie cu
folie laminata-caserata
Pentru izolații alternative,
se potrivește la seria de
receptoare HL3100 și
HL5100
Funcționare
Ac
cesorii
138

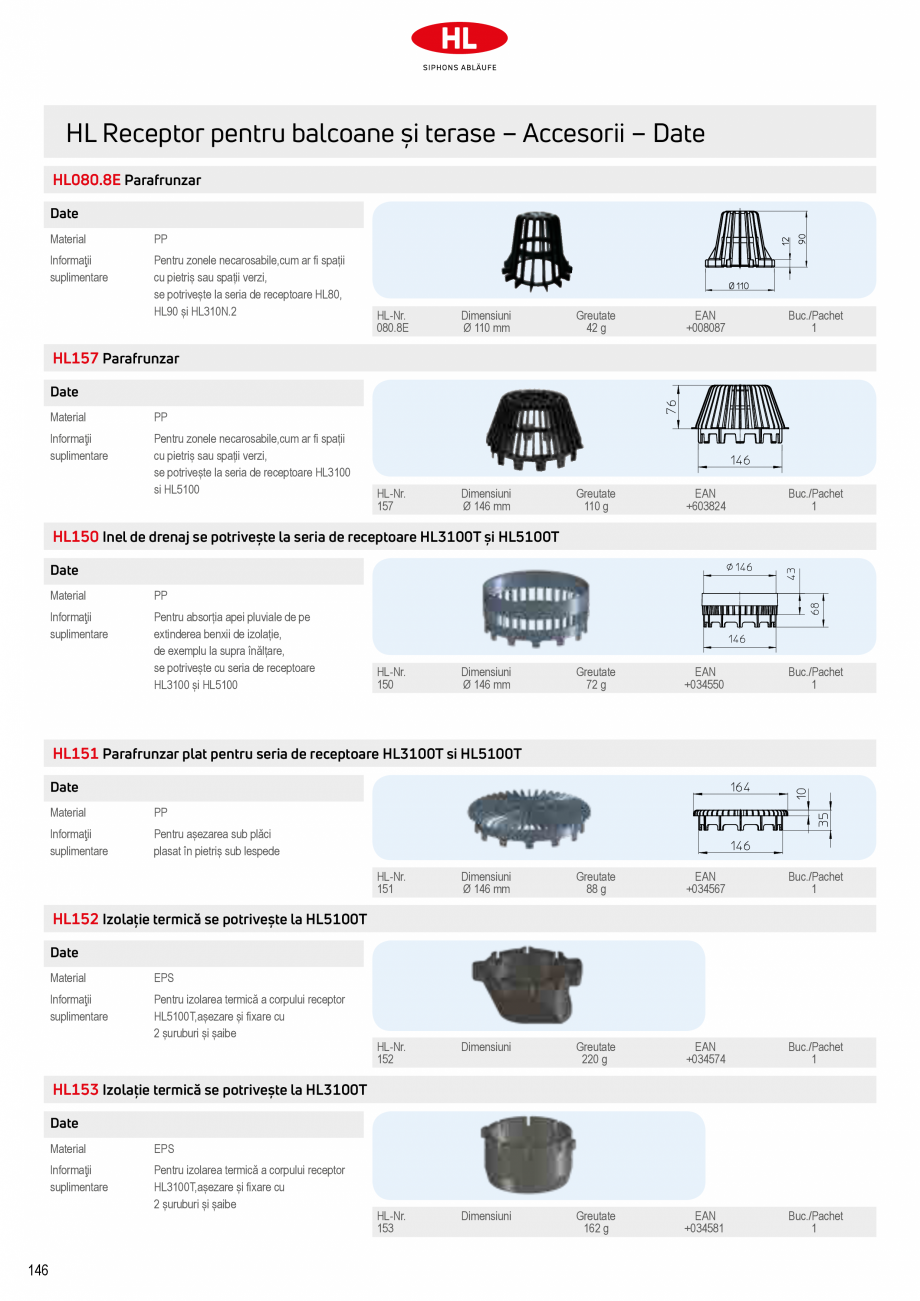

Produs
HL180
HL150
HL080.8E
HL157
HL82
Descriere
Inel de drenaj
Inel de drenaj
Parafrunzar
Parafrunzar
Set de încălzire
Funcționare
Pentru evacuarea apei de ploaie
acumulata pe hidroizolatie (ex.
terase inversate)
Pentru evacuarea apei
Pentru tersase necirculabile
de ploaie acumulata pe
cum ar fi cele cu pietris sau
hidroizolatie (ex. terase
spatii verzi
inversate). Pentru receptori din
serial HL3100T si HL5100T
Pentru suprafete necirculabile
cum sunt cele acoperite cu
pietris, terase verzi, etc. Se
potriveste la receptoprii din
familiile HL3100T si HL5100T
Receptor cu încălzire pentru a evita
formarea de gheaţă

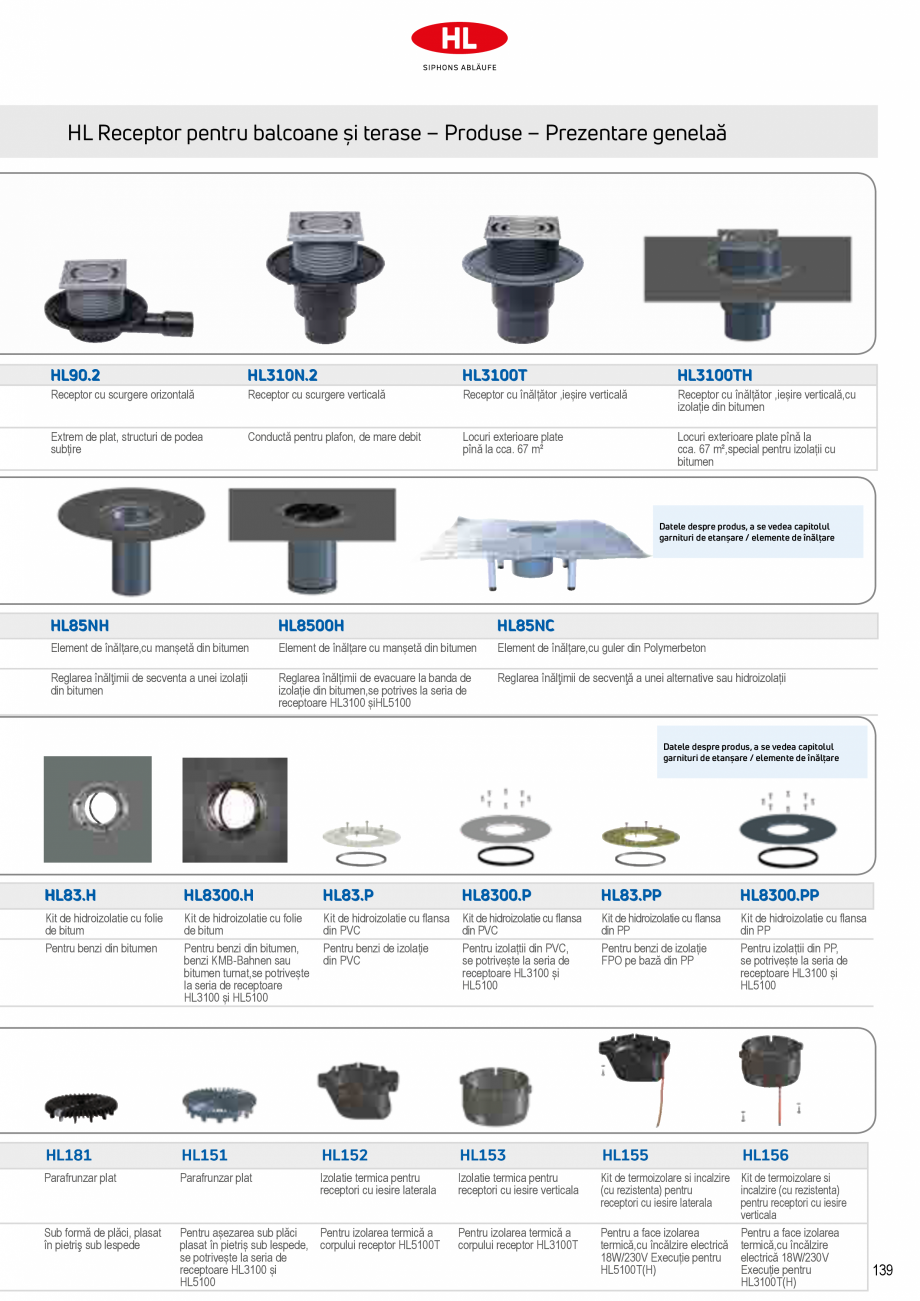

HL Receptor pentru balcoane și terase – Produse – Prezentare genelaă

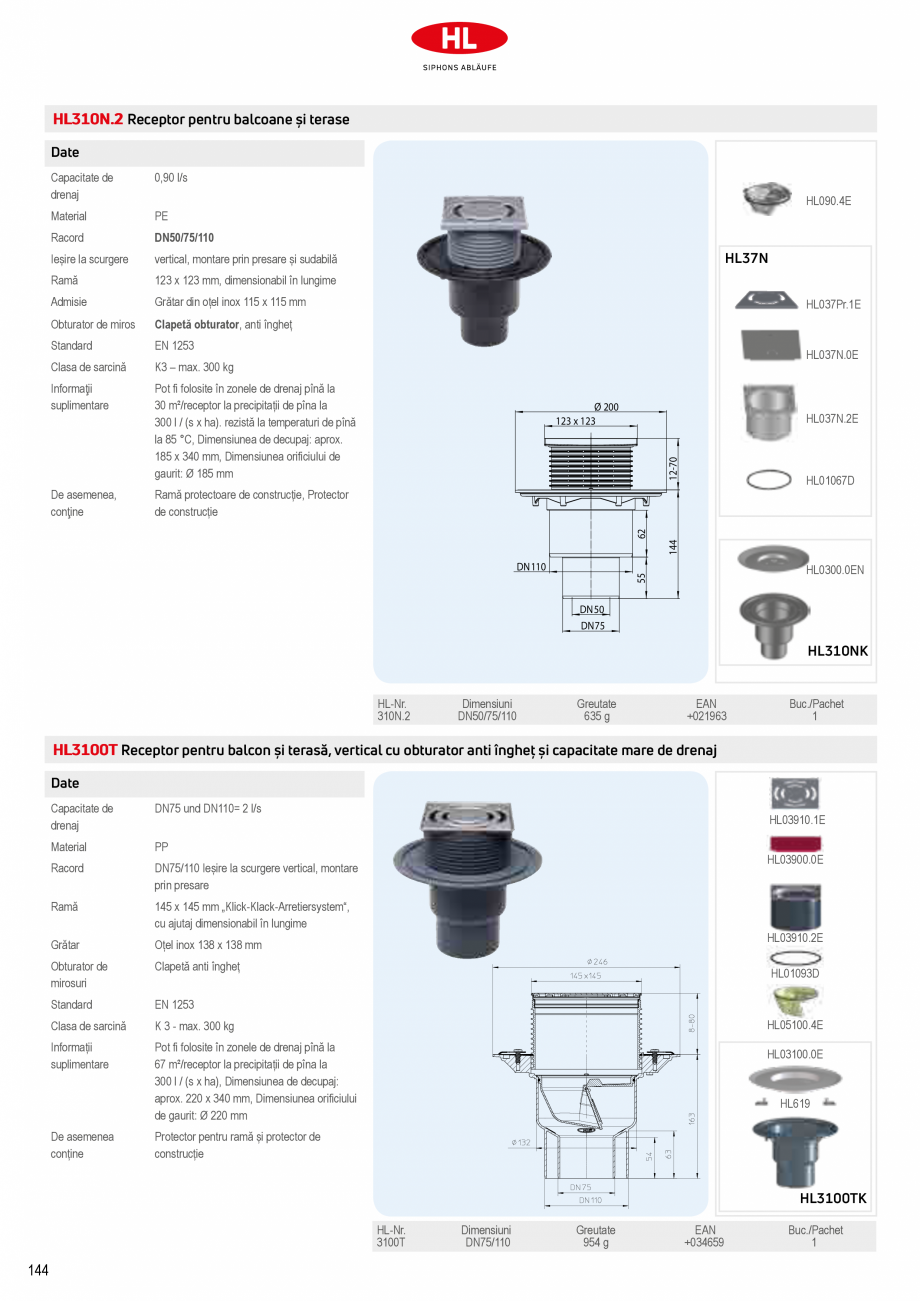

HL90.2
HL310N.2

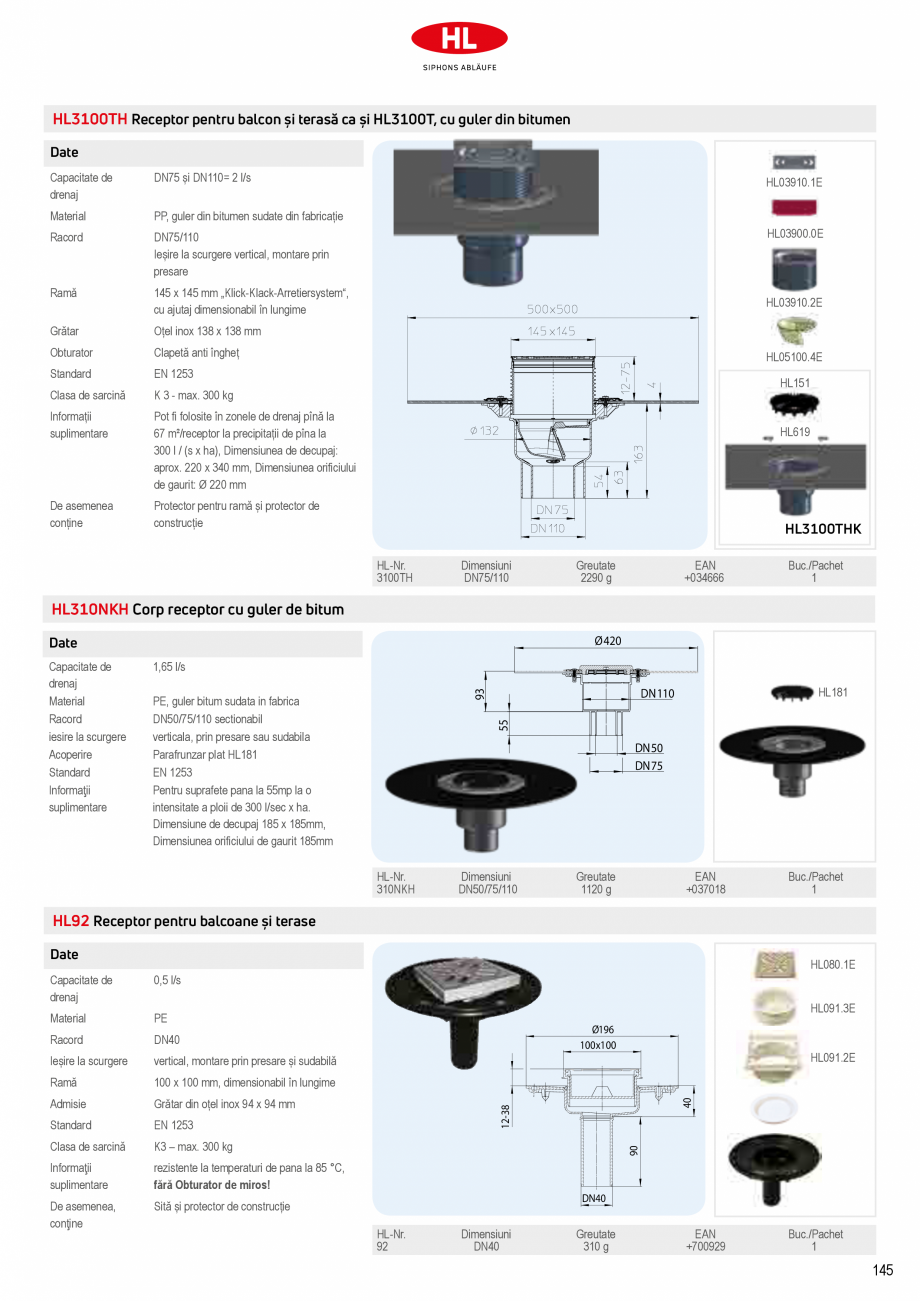

HL3100T
HL3100TH
Receptor cu scurgere orizontală
Receptor cu scurgere verticală
Receptor cu înălțător ,ieșire verticală
Receptor cu înălțător ,ieșire verticală,cu
izolație din bitumen
Extrem de plat, structuri de podea
subțir
e
Conductă pentru plafon, de mare debit
Locuri exterioare plate
pînă la cca. 67 m²
Locuri exterioare plate pînă la
cca. 67 m²,special pentru izolații cu
bitumen
Datele despre produs, a se vedea capitolul
garnituri de etanșare / elemente de înălțare
HL85NH
HL8500H
HL85NC
Element de înălțare,cu manșetă din bitumen
Element de înălțare cu manșetă din bitumen
Element de înălțare,cu guler din Polymerbeton
Reglarea înălţimii de secventa a unei izolații
din bitumen
Reglarea înălțimii de evacuare la banda de
izolație din bitumen,se potrives la seria de
receptoare HL3100 șiHL5100
Reglarea înălţimii de secvenţă a unei alternative sau hidroizolații
Datele despre produs, a se vedea capitolul
garnituri de etanșare / elemente de înălțare
HL83.H
HL8300.H
HL83.P
HL8300.P
HL83.PP
HL8300.PP
Kit de hidroizolatie cu folie
de bitum
Pentru benzi din bitumen
Kit de hidroizolatie cu folie
de bitum
Pentru benzi din bitumen,
benzi KMB-Bahnen sau
b
itumen turnat,se potrivește
la seria de receptoare
HL3100 și HL5100
Kit de hidroizolatie cu flansa
din PVC
Pentru benzi de izolație
din PVC
Kit de hidroizolatie cu flansa
din PVC
Pentru izolațtii din PVC,
se potrivește la seria de
receptoare HL3100 și
HL5100
Kit de hidroizolatie cu flansa
din PP
Pentru benzi de izolație
FPO pe bază din PP
Kit de hidroizolatie cu flansa
din PP
Pentru izolațtii din PP,
se potrivește la seria de
receptoare HL3100 și
HL5100

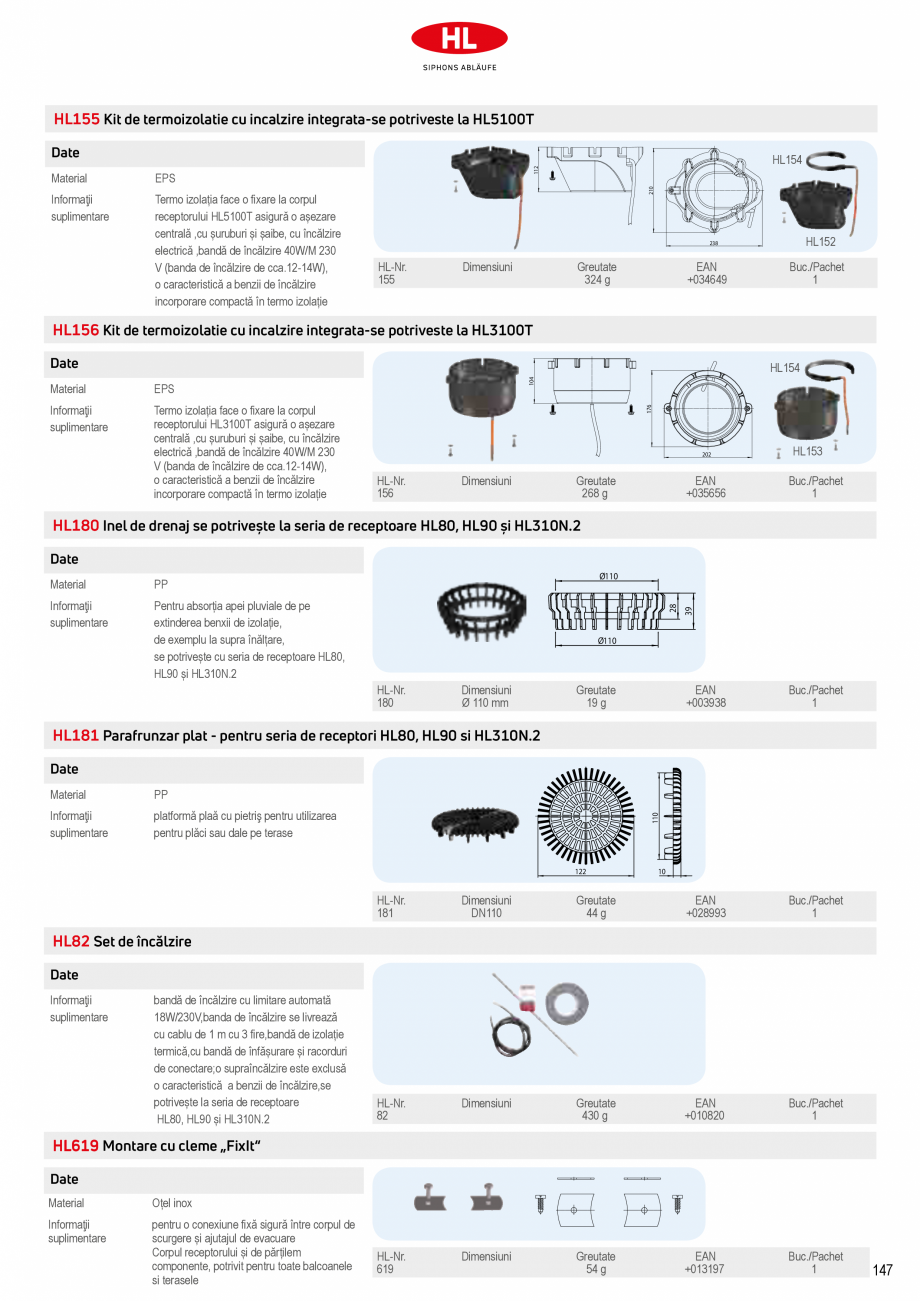

HL181
HL151
HL152
HL153
HL155
HL156
Parafrunzar plat
Parafrunzar plat
Izolatie termica pentru
receptori cu iesire laterala
Izolatie termica pentru
receptori cu iesire verticala
Sub formă de plăci, plasat
în pietriş sub lespede
Pentru așezarea sub plăci
Pentru izolarea termică a
plasat în pietriș sub lespede, corpului receptor HL5100T
se potrivește la seria de
receptoare HL3100 și
HL5100
Kit de termoizolare si incalzire Kit de termoizolare si
(cu rezistenta) pentru
incalzire (cu rezistenta)
receptor
i cu iesire laterala
pentru receptori cu iesire
verticala
Pentru a face izolarea
Pentru a face izolarea
termică,cu încălzire electrică termică,cu încălzire
18W/230V Execuție pentru
electrică 18W/230V
HL5100T(H)
Execuție pentru
HL3100T(H)
Pentru izolarea termică a
corpului receptor HL3100T
139
HL Receptori pentru balcoane si terasa - Produse - Date
HL80 Receptor pentru balcon si terasa cu iesire orientabila
Date
HL37N
Capacitate de
drenaj
Material
0,80 l/s
Racord
DN50/75 dimensionabil în lungime
Ieșire la scurgere
Admisie
Reglabile de la verticală la
orizontală PE material,, montare
prin presare ÅŸi sudare
123 x 123 mm, dimensionabil în
lungime
Grătar din oțel inox 115 x 115 mm
Obturator de miros
Clapetă obturator, anti îngheț
Standard
EN 1253
Clasa de sarcină
K3 – max. 300 kg
Informaţii
suplimentare
Pot fi folosite în zonele de
drenaj pînă la 26 m²/receptor la
precipitații de pîna la 300 l / (s x
ha), Dimensiunea de decupaj:
aprox. 185
x 340 mm,
Dimensiunea orificiului de gaurit:
Ø 185 mm
Ramă protectoare de construcție,
Protector de construcție
De asemenea,
conţine
PP, PE
HL037N.0E
Ø 220
123 x 123
12-70
HL037N.2E
90
DN50
DN75
HL01067D
215
Ramă
HL037Pr.1E
HL080.4E
HL80K
180
HL0300.0EN
HL-Nr.
80
Dimensiuni
DN50/75
Greutate
650 g
EAN
+700806
Buc./Pachet
1

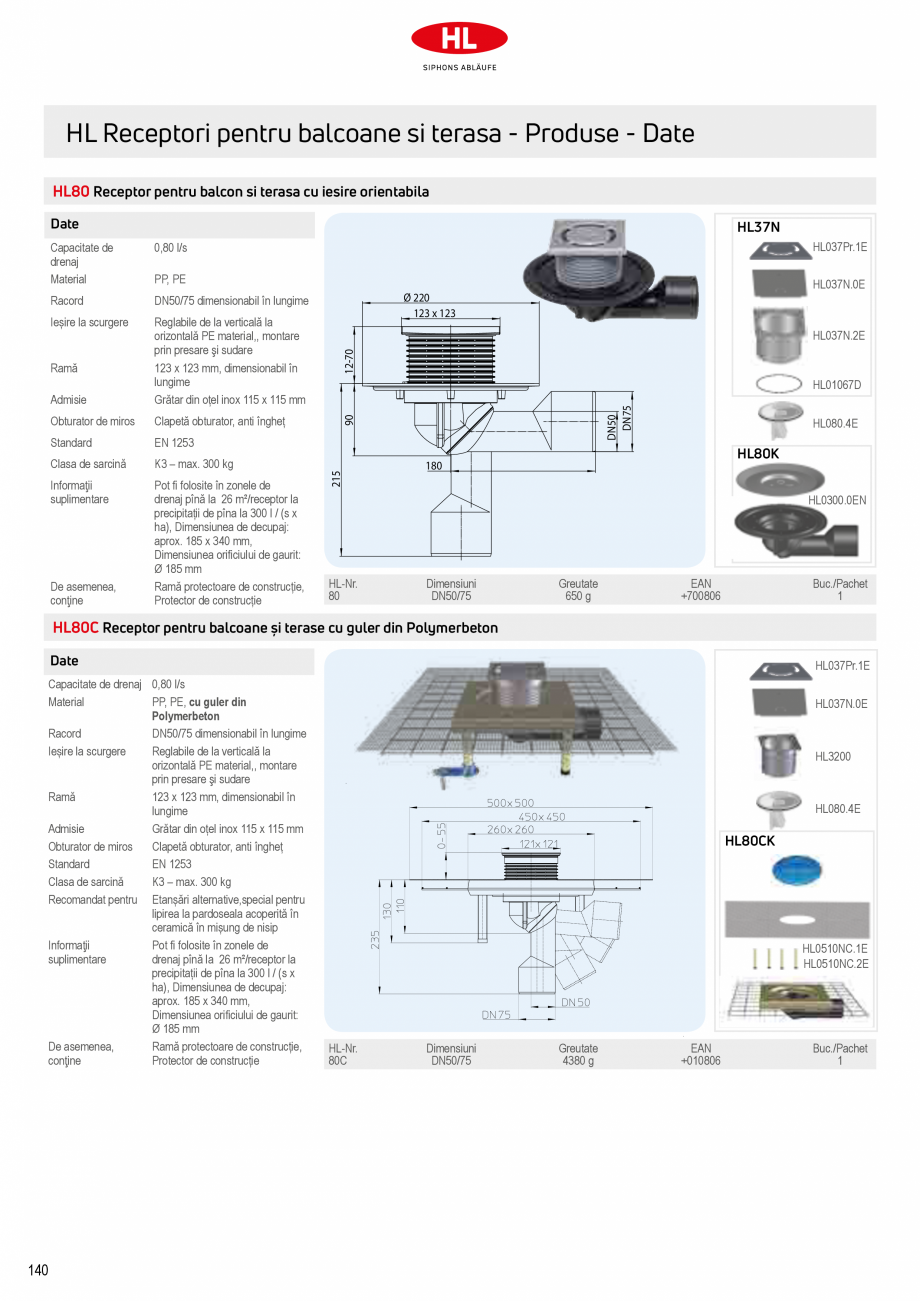

HL80C Receptor pentru balcoane și terase cu guler din Polymerbeton
Date
Capacitate de drenaj 0,80 l/s
Material
PP, PE, cu guler din
Polymerbeton
Racord
DN50/75 dimensionabil în lungime
Ieșire la scurgere
Reglabile de la verticală la
orizontală PE material,, montare
prin presare ÅŸi sudare
Ramă
123 x 123 mm, dimensionabil în
lungime
Admisie
Grătar din oțel inox 115 x 115 mm
Obturator de miros
Clapetă obturator, anti îngheț
Standard
EN 1253
Clasa de sarcină
K3 – max. 300 kg
Recomandat pentru Etanșări alternative,special pentru
lipirea la pardoseala acoperită în
ceramică în mișung de nisip
Informaţii
Pot fi folo
site în zonele de
suplimentare
drenaj pînă la 26 m²/receptor la
precipitații de pîna la 300 l / (s x
ha), Dimensiunea de decupaj:
aprox. 185 x 340 mm,
Dimensiunea orificiului de gaurit:
Ø 185 mm
De asemenea,
Ramă protectoare de construcție,
conţine
Protector de construcție
140
HL037Pr.1E
HL037N.0E
HL3200
HL080.4E
HL80CK
HL0510NC.1E
HL0510NC.2E
HL-Nr.
80C
Dimensiuni
DN50/75
Greutate
4380 g
EAN
+010806
Buc./Pachet
1

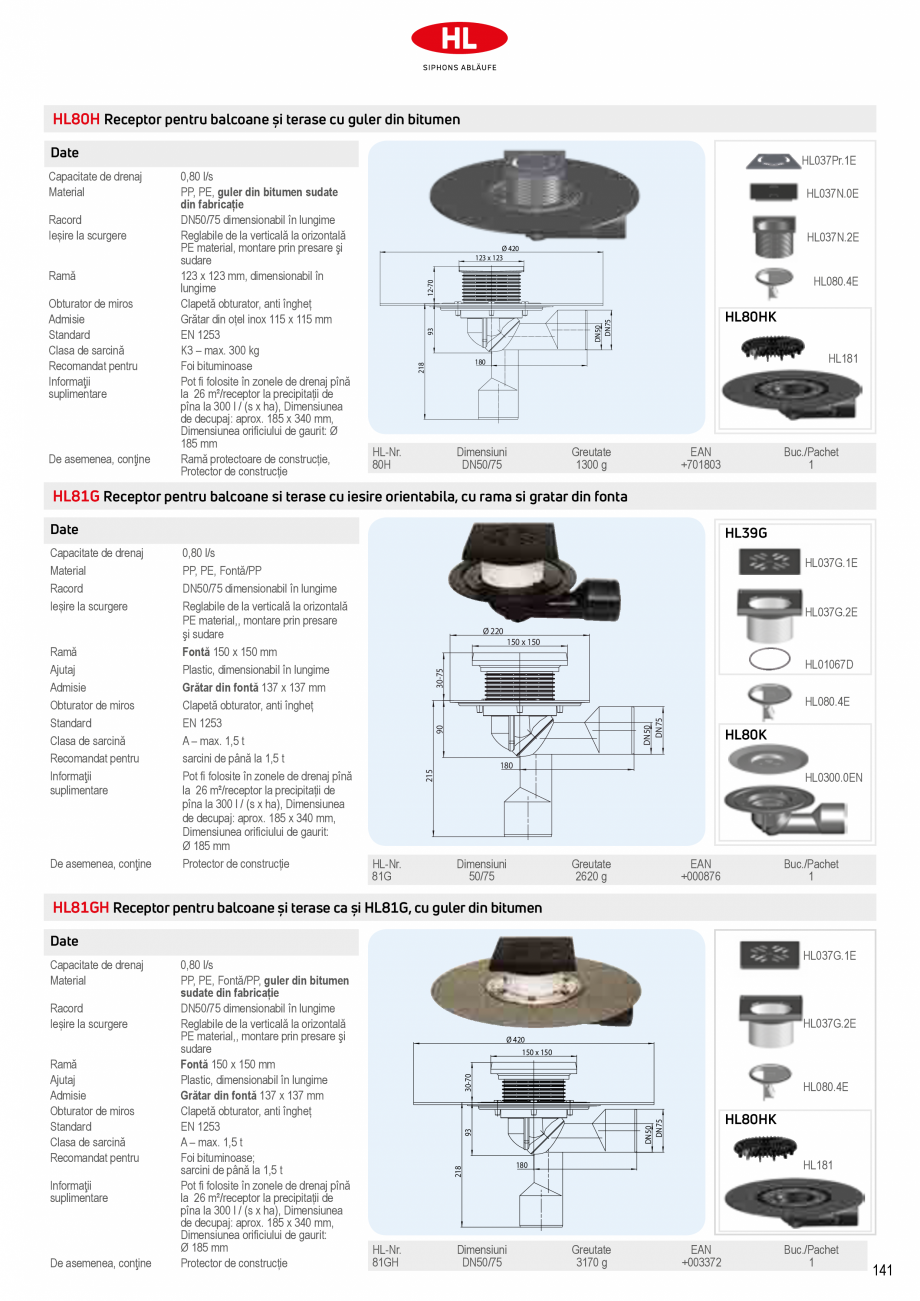

HL80H Receptor pentru balcoane și terase cu guler din bitumen
Date
De asemenea, conţine
HL037N.2E
Ø 420
123 x 123
HL080.4E
HL80HK
DN50
DN75
Obturator de miros
Admisie
Standard
Clasa de sarcină
Recomandat pentru
Informaţii
suplimentare
HL037N.0E
12-70
Ramă
HL037Pr.1E
93
Racord
Ieșire la scurgere
0,80 l/s
PP, PE, guler din bitumen sudate
din fabricație
DN50/75 dimensionabil în lungime
Reglabile de la verticală la orizontală
PE material, montare prin presare ÅŸi
sudare
123 x 123 mm, dimensionabil în
lungime
Clapetă obtur
ator, anti îngheț
Grătar din oțel inox 115 x 115 mm
EN 1253
K3 – max. 300 kg
Foi bituminoase
Pot fi folosite în zonele de drenaj pînă
la 26 m²/receptor la precipitații de
pîna la 300 l / (s x ha), Dimensiunea
de decupaj: aprox. 185 x 340 mm,
Dimensiunea orificiului de gaurit: Ø
185 mm
Ramă protectoare de construcție,
Protector de construcție
HL181
180
218
Capacitate de drenaj
Material
HL-Nr.
80H
Dimensiuni
DN50/75
Greutate
1300 g
EAN
+701803
Buc./Pachet
1
HL81G Receptor pentru balcoane si terase cu iesire orientabila, cu rama si gratar din fonta
Date
De asemenea, conţine
HL037G.1E
HL037G.2E
Ø 220
150 x 150
30-75
HL01067D
DN50
DN75
HL080.4E
90
Ramă
Ajutaj
Admisie
Obturator de miros
Standard
Clasa de sarcină
Recomandat pentru
Informaţii
suplimentare
HL39G
0,80 l/s
PP, PE, Fontă/PP
DN50/75 dimensionabil în lungime
Reglabile de la verticală la orizontală
PE material,, montare prin presare
ÅŸi sudare
Fontă 150 x 150 mm
Plastic, dimension
abil în lungime
Grătar din fontă 137 x 137 mm
Clapetă obturator, anti îngheț
EN 1253
A – max. 1,5 t
sarcini de până la 1,5 t
Pot fi folosite în zonele de drenaj pînă
la 26 m²/receptor la precipitații de
pîna la 300 l / (s x ha), Dimensiunea
de decupaj: aprox. 185 x 340 mm,
Dimensiunea orificiului de gaurit:
Ø 185 mm
Protector de construcție
HL-Nr.
81G
HL80K
180
215
Capacitate de drenaj
Material
Racord
Ieșire la scurgere
HL0300.0EN
Dimensiuni
50/75
Greutate
2620 g
EAN
+000876
Buc./Pachet
1
HL81GH Receptor pentru balcoane și terase ca și HL81G, cu guler din bitumen
Date
Informaţii
suplimentare
De asemenea, conţine
HL037G.2E
Ø 420
150 x 150
30-70
HL080.4E
HL-Nr.
81GH
Dimensiuni
DN50/75
HL80HK
DN50
DN75
Ramă
Ajutaj
Admisie
Obturator de miros
Standard
Clasa de sarcină
Recomandat pentru
HL037G.1E
93
Racord
Ieșire la scurgere
0,80 l/s
PP, PE, Fontă/PP, guler din bitumen
sudate din fabricație
DN50/75 dimensionabil în lungime
Reg
labile de la verticală la orizontală
PE material,, montare prin presare ÅŸi
sudare
Fontă 150 x 150 mm
Plastic, dimensionabil în lungime
Grătar din fontă 137 x 137 mm
Clapetă obturator, anti îngheț
EN 1253
A – max. 1,5 t
Foi bituminoase;
sarcini de până la 1,5 t
Pot fi folosite în zonele de drenaj pînă
la 26 m²/receptor la precipitații de
pîna la 300 l / (s x ha), Dimensiunea
de decupaj: aprox. 185 x 340 mm,
Dimensiunea orificiului de gaurit:
Ø 185 mm
Protector de construcție
218
Capacitate de drenaj
Material
HL181
180
Greutate
3170 g
EAN
+003372
Buc./Pachet
1
141

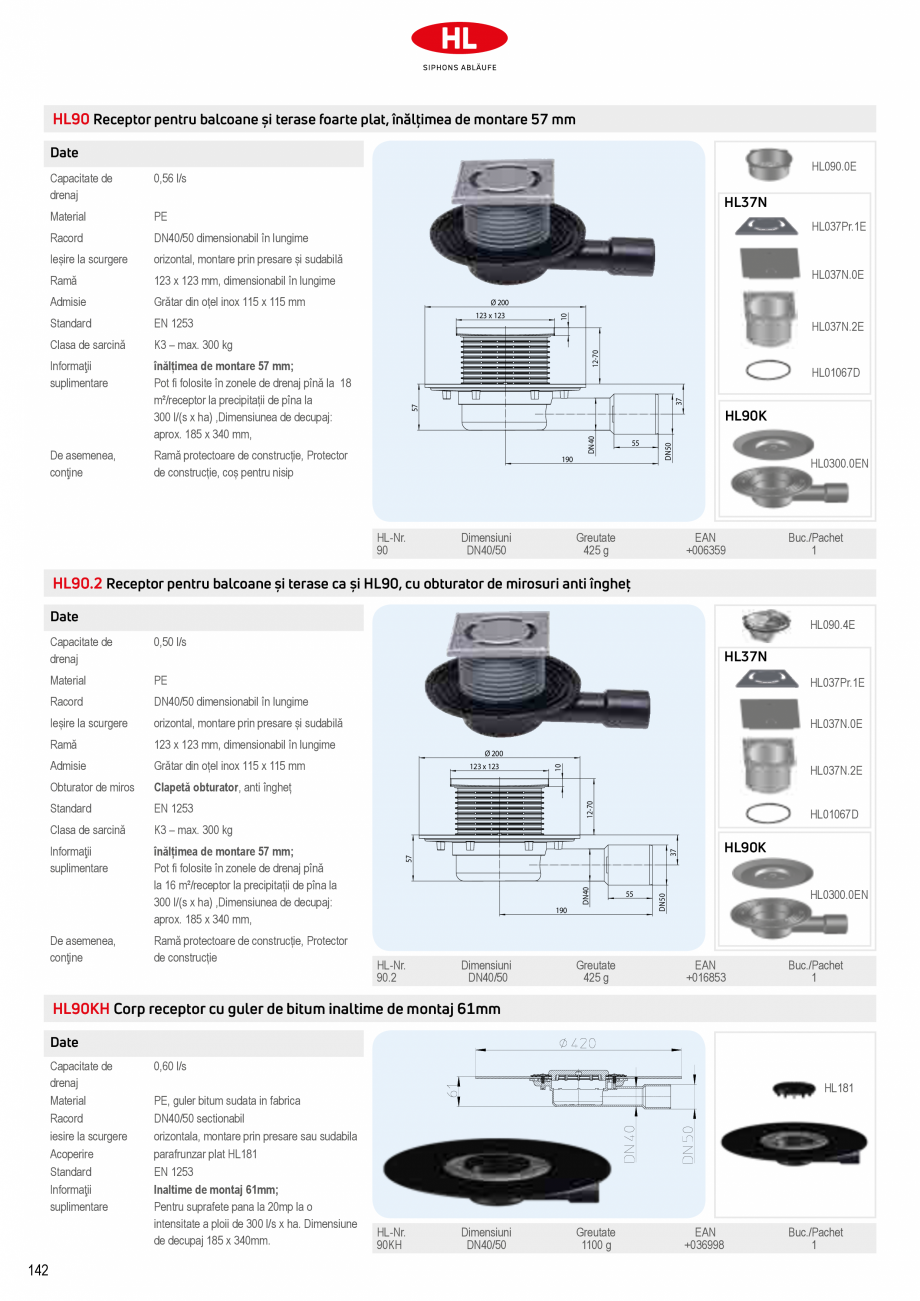

HL90 Receptor pentru balcoane și terase foarte plat, înălțimea de montare 57 mm
Date
Ieșire la scurgere
orizontal, montare prin presare și sudabilă
Ramă
123 x 123 mm, dimensionabil în lungime
Admisie
Grătar din oțel inox 115 x 115 mm
Standard
EN 1253
Clasa de sarcină
K3 – max. 300 kg
Informaţii
suplimentare
înălțimea de montare 57 mm;
Pot fi folosite în zonele d
e drenaj pînă la 18
m²/receptor la precipitații de pîna la
300 l/(s x ha) ,Dimensiunea de decupaj:
aprox. 185 x 340 mm,
De asemenea,
conţine
HL037Pr.1E
HL037N.0E
Ø 200
123 x 123
HL037N.2E
HL01067D
37
DN40/50 dimensionabil în lungime
HL90K
Ramă protectoare de construcție, Protector
de construcție, coș pentru nisip
55
190
HL-Nr.
90
Dimensiuni
DN40/50
DN50
Racord
HL37N
12-70
PE
DN40
Material
HL090.0E
10
0,56 l/s
57
Capacitate de
drenaj
Greutate
425 g
HL0300.0EN
EAN
+006359
Buc./Pachet
1
HL90.2 Receptor pentru balcoane și terase ca și HL90, cu obturator de mirosuri anti îngheț
Date
Ieșire la scurgere
orizontal, montare prin presare și sudabilă
Ramă
123 x 123 mm, dimensionabil în lungime
Admisie
Grătar din oțel inox 115 x 115 mm
Obturator de miros
Clapetă obturator, anti îngheț
Standard
EN 1253
Clasa de sarcină
K3 – max. 300 kg
Informaţii
suplimentare
înălțimea de montare 57 mm;
Pot fi folosite în zonele de d
renaj pînă
la 16 m²/receptor la precipitații de pîna la
300 l/(s x ha) ,Dimensiunea de decupaj:
aprox. 185 x 340 mm,
De asemenea,
conţine
Ramă protectoare de construcție, Protector
de construcție
HL037Pr.1E
HL037N.0E
Ø 200
123 x 123
HL037N.2E
HL01067D
37
DN40/50 dimensionabil în lungime
190
HL-Nr.
90.2
Dimensiuni
DN40/50
Greutate
425 g
55
HL90K
HL0300.0EN
DN50
Racord
12-70
PE
HL37N
DN40
Material
HL090.4E
10
0,50 l/s
57
Capacitate de
drenaj
EAN
+016853
Buc./Pachet
1
HL90KH Corp receptor cu guler de bitum inaltime de montaj 61mm
Date
Capacitate de
drenaj
Material
Racord
iesire la scurgere
Acoperire
Standard
Informaţii
suplimentare
142
0,60 l/s
PE, guler bitum sudata in fabrica
DN40/50 sectionabil
orizontala, montare prin presare sau sudabila
parafrunzar plat HL181
EN 1253
Inaltime de montaj 61mm;
Pentru suprafete pana la 20mp la o
intensitate a ploii de 300 l/s x ha. Dimensiune
de decupaj 185 x 340mm.
HL181
HL-Nr.
90KH
Dimensiuni
DN4
0/50
Greutate
1100 g
EAN
+036998
Buc./Pachet
1

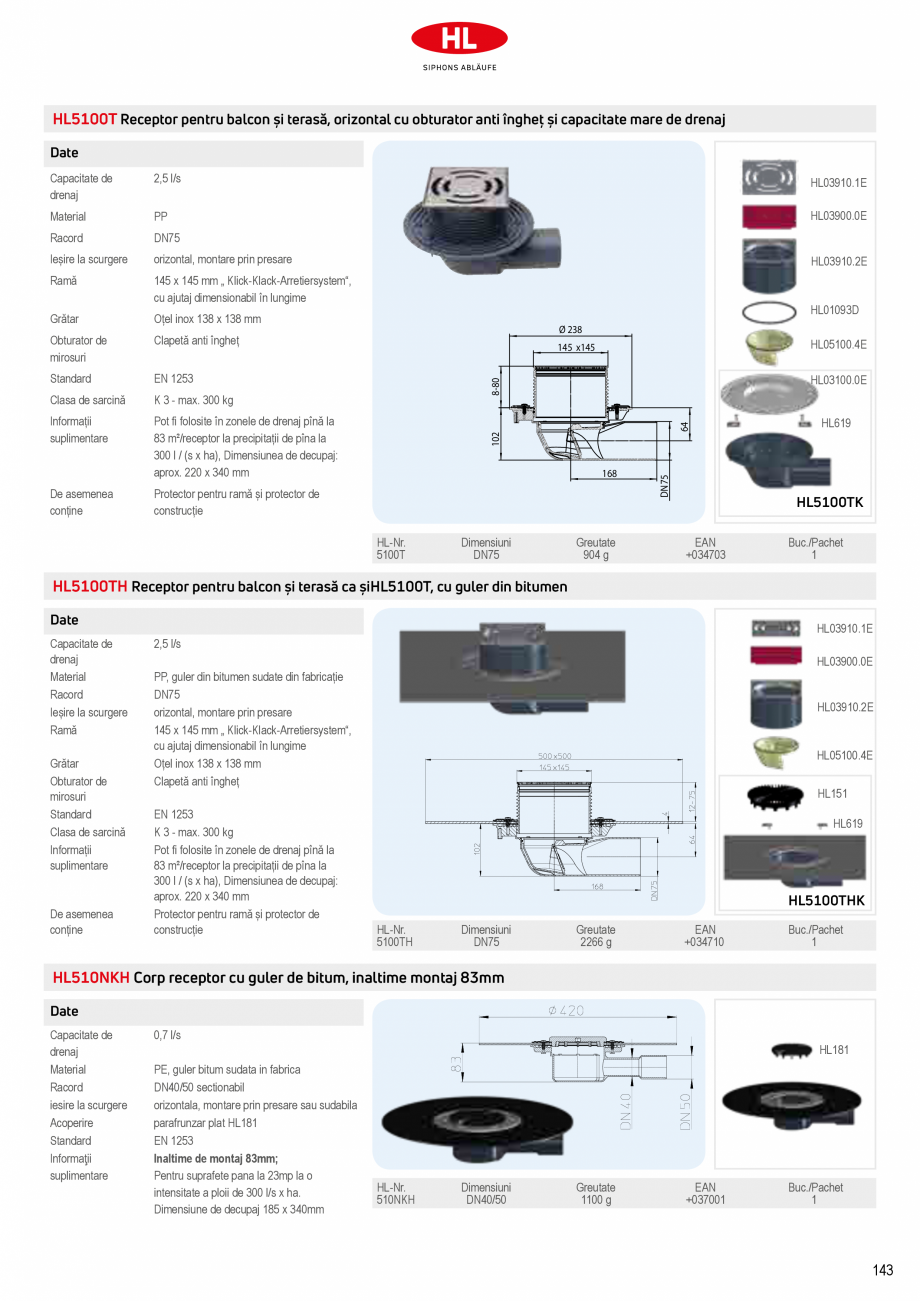

HL5100T Receptor pentru balcon și terasă, orizontal cu obturator anti îngheț și capacitate mare de drenaj
Date
Capacitate de
drenaj
2,5 l/s
HL03910.1E
Material
PP
HL03900.0E
Racord
DN75
Ieșire la scurgere
orizontal, montare prin presare
Ramă
145 x 145 mm „ Klick-Klack-Arretiersystem“,
cu ajutaj dimensionabil în lungime
Grătar
Oțel inox 138 x 138 mm
Obturator de
mirosuri
Clapetă anti îngheț
Standard
EN 1253
Clasa de sarcină
K 3 - max. 300 kg
Informații
suplimentare
Pot fi folosite în zonele de drenaj pînă la
83 m²/receptor la precipitații de pîna la
300 l / (s x ha), Dimensiunea de decupaj:
aprox. 220 x 340 mm
De asemenea
conține
Protector pentru ramă și protector de
construcție
HL03910.2E
HL01093D
Ø 238
HL05100.4E
145 x145
HL619
168
HL-Nr.
5100T
Dimensiuni
DN75
Greutate
904 g
DN75
102
64
8-80
HL03100.0E
HL5100TK
EAN
+034703
Buc./Pachet
1
HL5100TH Recept
0/50
Greutate
1100 g
EAN
+036998
Buc./Pachet
1
HL5100T Receptor pentru balcon și terasă, orizontal cu obturator anti îngheț și capacitate mare de drenaj
Date
Capacitate de
drenaj
2,5 l/s
HL03910.1E
Material
PP
HL03900.0E
Racord
DN75
Ieșire la scurgere
orizontal, montare prin presare
Ramă
145 x 145 mm „ Klick-Klack-Arretiersystem“,
cu ajutaj dimensionabil în lungime
Grătar
Oțel inox 138 x 138 mm
Obturator de
mirosuri
Clapetă anti îngheț
Standard
EN 1253
Clasa de sarcină
K 3 - max. 300 kg
Informații
suplimentare
Pot fi folosite în zonele de drenaj pînă la
83 m²/receptor la precipitații de pîna la
300 l / (s x ha), Dimensiunea de decupaj:
aprox. 220 x 340 mm
De asemenea
conține
Protector pentru ramă și protector de
construcție
HL03910.2E
HL01093D
Ø 238
HL05100.4E
145 x145
HL619
168
HL-Nr.
5100T
Dimensiuni
DN75
Greutate
904 g
DN75
102
64
8-80
HL03100.0E
HL5100TK
EAN
+034703
Buc./Pachet
1
HL5100TH Recept
... ascunde
Alte documentatii ale aceleasi game Vezi toate
Instructiuni montaj, utilizare
1 p |
HL73.2
Instructiuni montaj, utilizare
1 p |
HL80-3020
