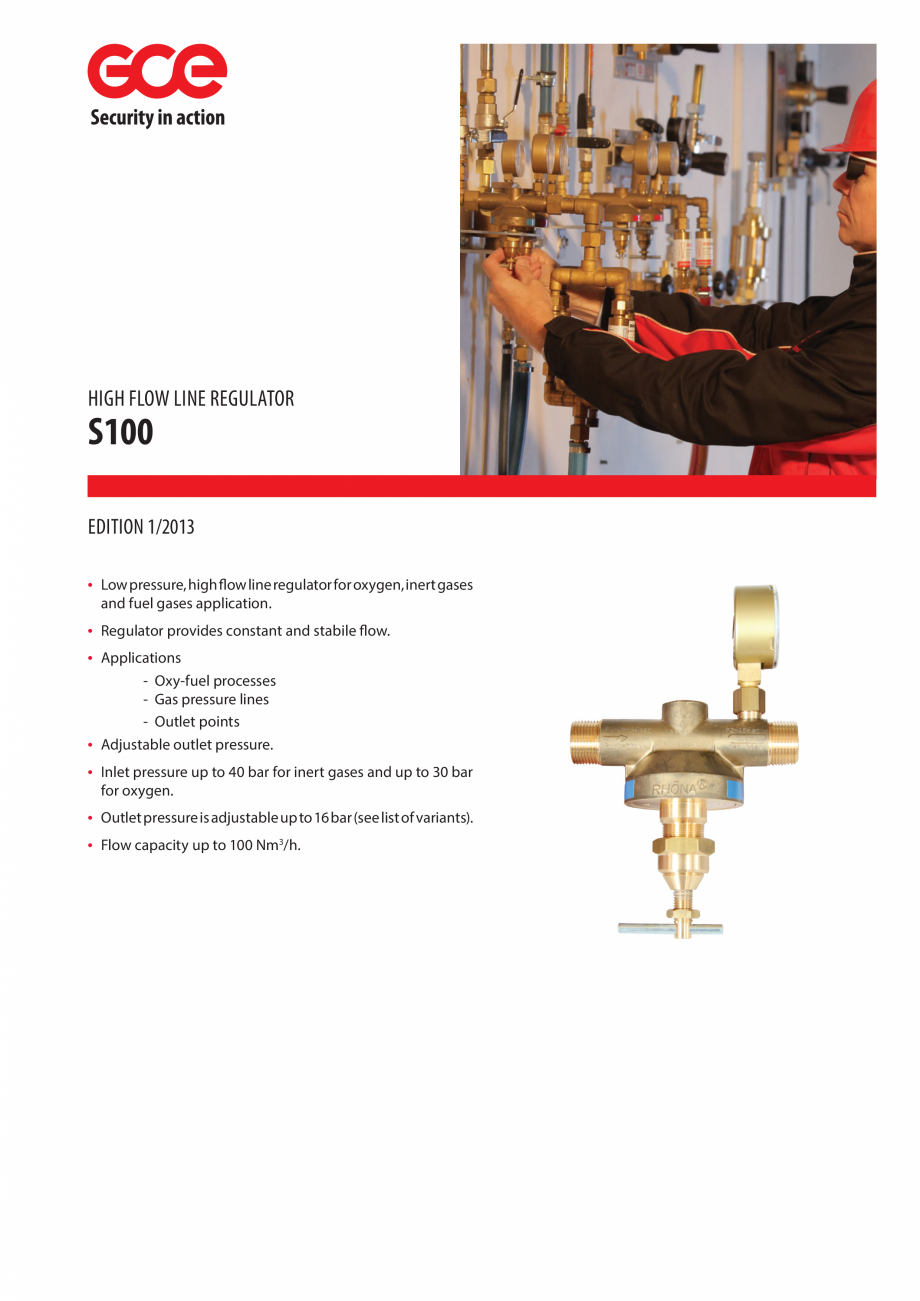

HIGH FLOW LINE REGULATOR
S100
EDITION 1/2013
• Low pressure, high flow line regulator for oxygen, inert gases
and fuel gases application.
• Regulator provides constant and stabile flow.
• Applications
- Oxy-fuel processes
- Gas pressure lines
- Outlet points
Adjustable outlet pressure.
•
• Inlet pressure up to 40 bar for inert gases and up to 30 bar
for oxygen.
• Outlet pressure is adjustable up to 16 bar (see list of variants).
• Flow capacity up to 100 Nm3/h.
S100
TECHNICAL DATA
Body and bonnet material
Diaphragm material
Seat sealing material
Inlet outlet connections material
Maximal inlet pressure
Maximal outlet pressure
Maximal flow capacity
Weight
Ambient temperature range
Brass
EPDM, NBR
Chloroprene
Brass
40 bar (30 bar O)
See the variants
100 Nm 3/h (P2=16bar air)
1,2 kg
from -20°C to +60 °C
FLOW CHART
Art. Nr.
Type
Gas
Max. inlet
pressure
Outlet
pressure
Inlet
connection
Outlet
connection
0761861
0761862
0761863
0761866
0761864
0761865
S100
