Documentatie atasata la

Robineti cu sfera pentru sistemele de alimentare cu gaz TIEMME

Robineti de gaz pentru instalare post-control TIEMME

Limba: Romana

Produse încluse în această documentație: PCONT01, PCONT01SER, PCONT02, PCONT02SER, PCONT03, PCONT03SER, PCONT04, PCONT04SER, PCONT05, PCONT05SER, PCONT07, PCONT07SER

110 afisari

Tip documentatie: Catalog, brosura

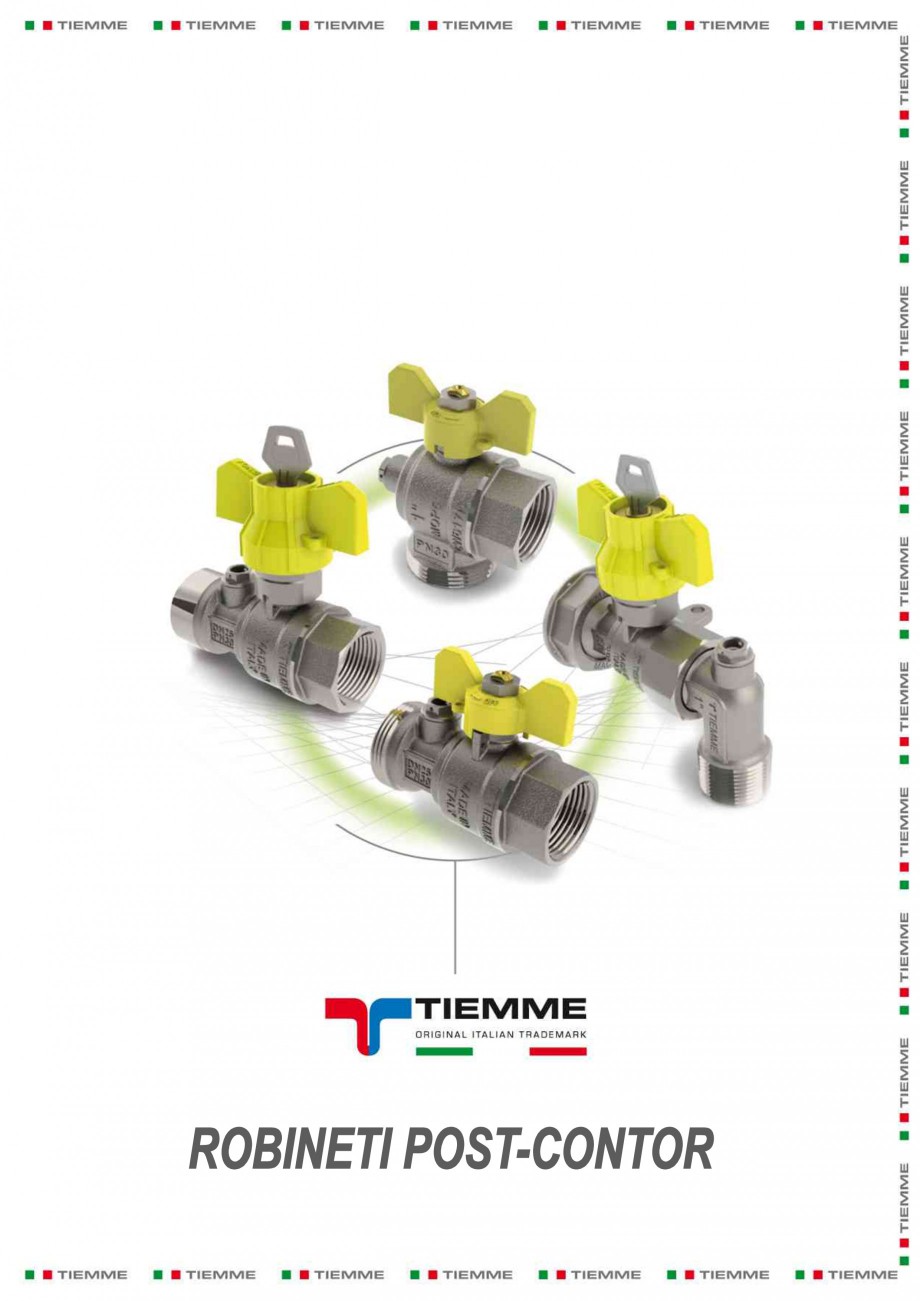

Pagina 1 - Robineti de gaz pentru instalare post-control TIEMME PCONT01, PCONT01SER, PCONT02, ...

ROBINETI POST-CONTOR ROBINETI POST-CONTOR PREZENTARE TIEMME Raccorderie SpA prezintă noua sa gamă de robineți cu bilă pentru gaz , montați post-contor, impuși de noua normă, UNI 7129/2008, care, acceptând decizia AEEG nr .40/04, prevede posibilitatea efectuării de evaluări periodice a instalațiilor, în aval de contor. În noua versiune a standardului este indicat ca punct de plecare al sistemelor interne (sistemul de utilizator), un robinet si un cititor de presiune, care trebuie să fie instalate în conformitate cu o metodologie precisă. Gama include diferite tipuri de robineti care asigură posibilitatea de instalare, în conformitate cu norma, în diferite configurații pe contoare. Robineții în cauză sunt împărțiți în două tipuri principale: cei cu cititor de presiune și fluture fără blocare și cei cu cititor de presiune și fluture cu blocare de siguranță. Acesta din urmă, în cazul închiderii de urgență, în mod deliberat, nu permite ca nimeni,

Pagina 1-Robineti de gaz pentru instalare post-control TIEMME PCONT01, PCONT01SER, PCONT02, PCONT02SER,...

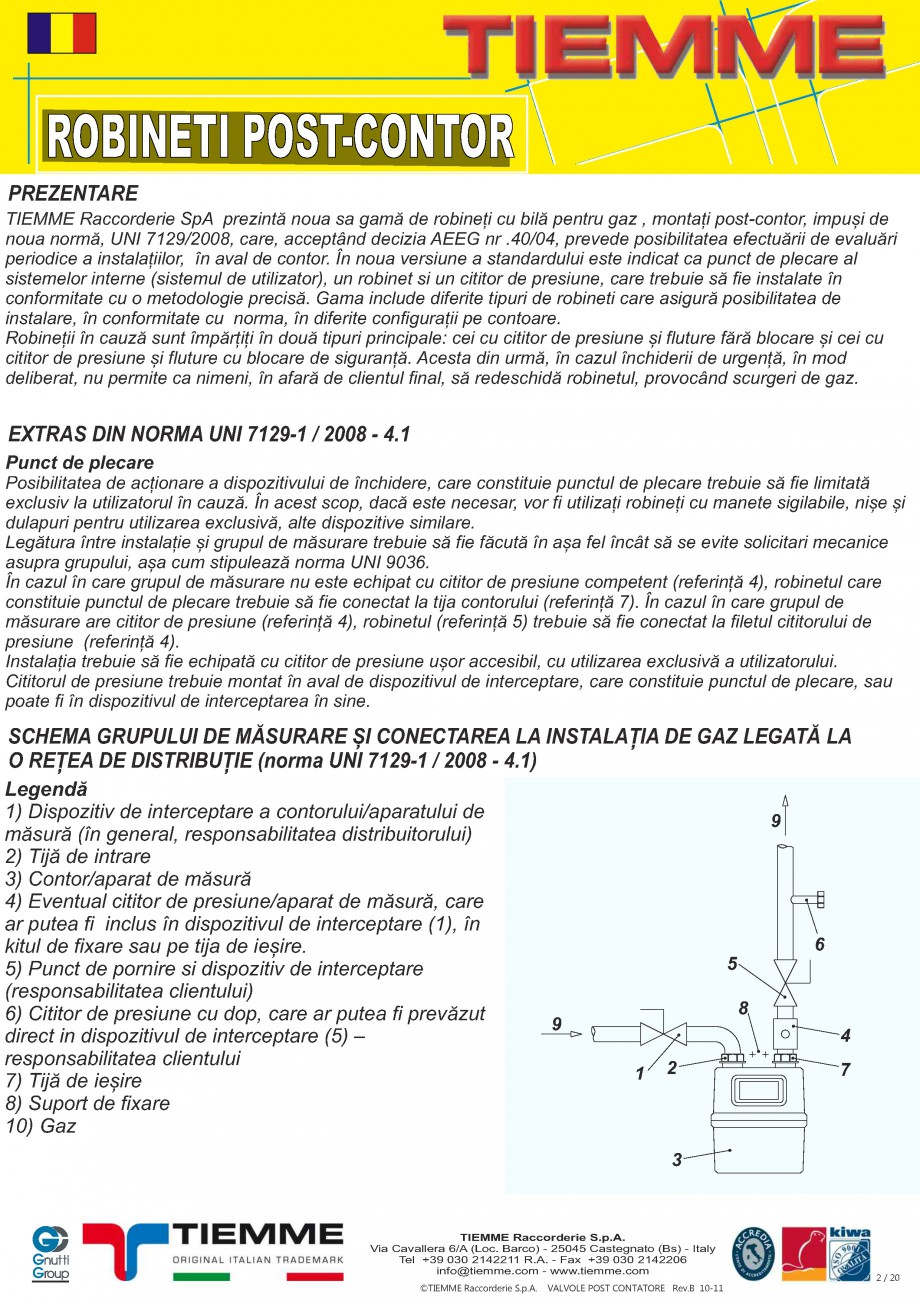

Pagina 2 - Robineti de gaz pentru instalare post-control TIEMME PCONT01, PCONT01SER, PCONT02, ...

în afară de clientul final, să redeschidă robinetul, provocând scurgeri de gaz. EXTRAS DIN NORMA UNI 7129-1 / 2008 - 4.1 Punct de plecare Posibilitatea de acționare a dispozitivului de închidere, care constituie punctul de plecare trebuie să fie limitată exclusiv la utilizatorul în cauză. În acest scop, dacă este necesar, vor fi utilizați robineți cu manete sigilabile, nișe și dulapuri pentru utilizarea exclusivă, alte dispozitive similare. Legătura între instalație și grupul de măsurare trebuie să fie făcută în așa fel încât să se evite solicitari mecanice asupra grupului, așa cum stipulează norma UNI 9036. În cazul în care grupul de măsurare nu este echipat cu cititor de presiune competent (referință 4), robinetul care constituie punctul de plecare trebuie să fie conectat la tija contorului (referință 7). În cazul în care grupul de măsurare are cititor de presiune (referință 4), robinetul (referință 5) trebuie să fie conectat la filet

Pagina 2-Robineti de gaz pentru instalare post-control TIEMME PCONT01, PCONT01SER, PCONT02, PCONT02SER,...

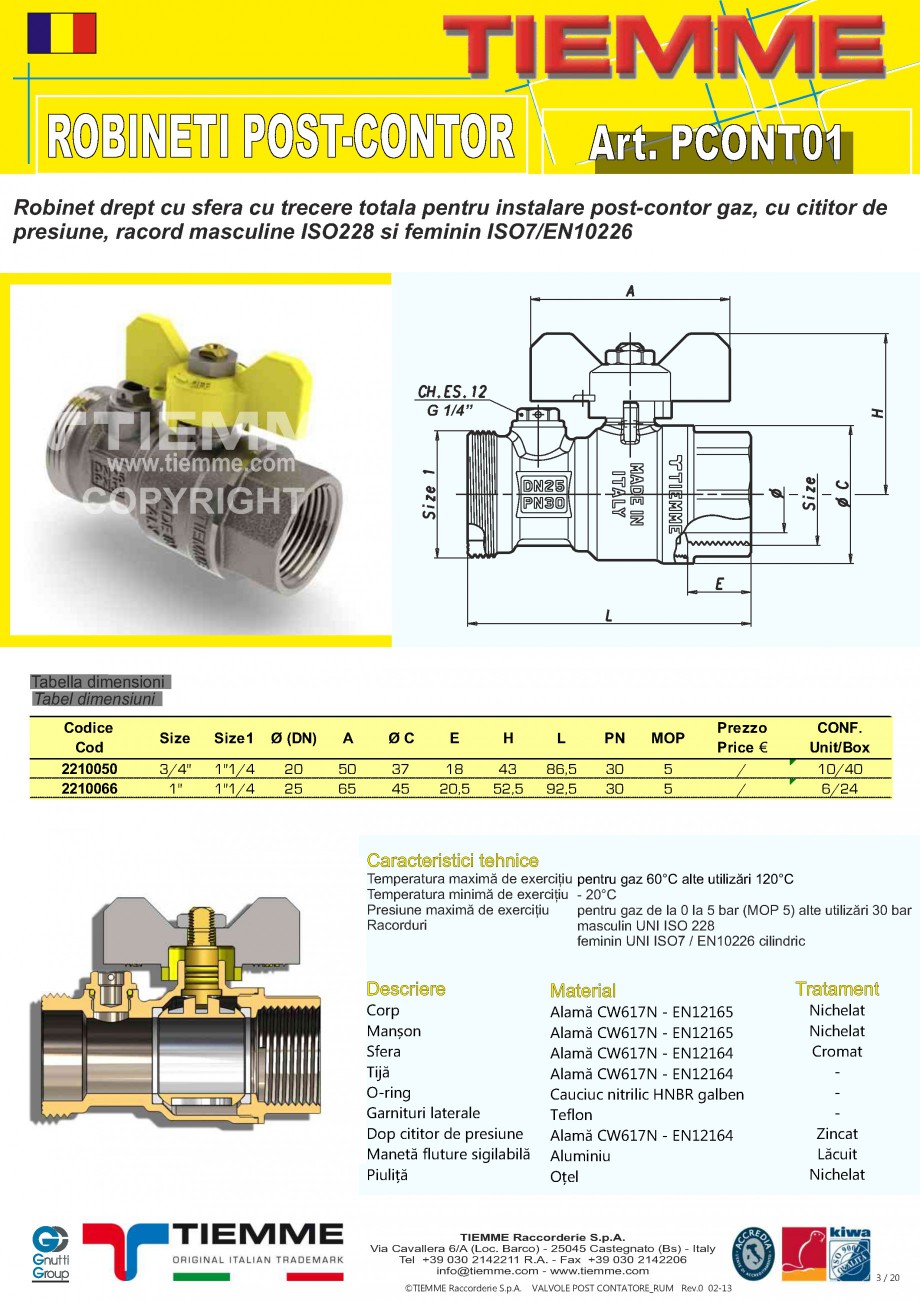

Pagina 3 - Robineti de gaz pentru instalare post-control TIEMME PCONT01, PCONT01SER, PCONT02, ...

ul cititorului de presiune (referință 4). Instalația trebuie să fie echipată cu cititor de presiune ușor accesibil, cu utilizarea exclusivă a utilizatorului. Cititorul de presiune trebuie montat în aval de dispozitivul de interceptare, care constituie punctul de plecare, sau poate fi în dispozitivul de interceptarea în sine. SCHEMA GRUPULUI DE MĂSURARE ȘI CONECTAREA LA INSTALAȚIA DE GAZ LEGATĂ LA O REȚEA DE DISTRIBUȚIE (norma UNI 7129-1 / 2008 - 4.1) Legendă 1) Dispozitiv de interceptare a contorului/aparatului de măsură (în general, responsabilitatea distribuitorului) 2) Tijă de intrare 3) Contor/aparat de măsură 4) Eventual cititor de presiune/aparat de măsură, care ar putea fi inclus în dispozitivul de interceptare (1), în kitul de fixare sau pe tija de ieșire. 5) Punct de pornire si dispozitiv de interceptare (responsabilitatea clientului) 6) Cititor de presiune cu dop, care ar putea fi prevăzut direct in dispozitivul de interceptare (5) – responsabi

Pagina 3-Robineti de gaz pentru instalare post-control TIEMME PCONT01, PCONT01SER, PCONT02, PCONT02SER,...

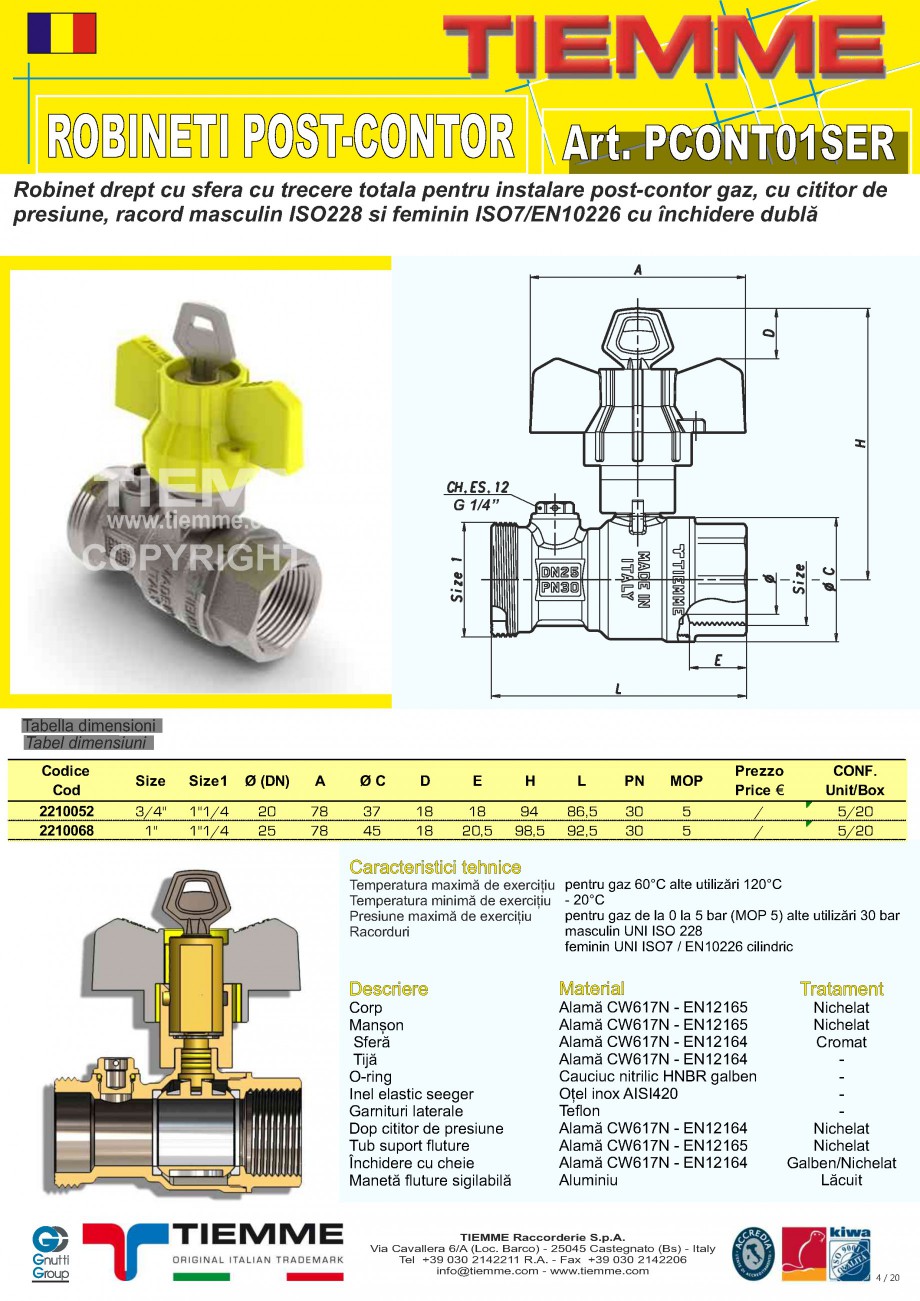

Pagina 4 - Robineti de gaz pentru instalare post-control TIEMME PCONT01, PCONT01SER, PCONT02, ...

litatea clientului 7) Tijă de ieșire 8) Suport de fixare 10) Gaz 9 6 5 9 1 2 8 4 7 3 TIEMME Raccorderie S.p.A. Via Cavallera 6/A (Loc. Barco) - 25045 Castegnato (Bs) - Italy Tel +39 030 2142211 R.A. - Fax +39 030 2142206 info@tiemme.com - www.tiemme.com ©TIEMME Raccorderie S.p.A. VALVOLE POST CONTATORE Rev.B 10-11 2 / 20 ROBINETI POST-CONTOR Art. PCONT01 Robinet drept cu sfera cu trecere totala pentru instalare post-contor gaz, cu cititor de presiune, racord masculine ISO228 si feminin ISO7/EN10226 G 1/4” www.tiemme.com COPYRIGHT Tabella dimensioni Tabel dimensiuni Codice Cod 2210050 2210066 Size 3/4" 1" Size1 1"1/4 1"1/4 Ø (DN) 20 25 A 50 65 ØC 37 45 E 18 20,5 H 43 52,5 L 86,5 92,5 PN 30 30 MOP 5 5 Prezzo Price € / / CONF. Unit/Box 10/40 6/24 Caracteristici tehnice Temperatura maximă de exercițiu Temperatura minimă de exercițiu Presiune maximă de exercițiu Racorduri pentru gaz 60°C alte utilizări 120°C - 20°C pentru gaz de la 0 la 5 bar (MOP 5) alte uti

Pagina 4-Robineti de gaz pentru instalare post-control TIEMME PCONT01, PCONT01SER, PCONT02, PCONT02SER,...

Pagina 5 - Robineti de gaz pentru instalare post-control TIEMME PCONT01, PCONT01SER, PCONT02, ...

lizări 30 bar masculin UNI ISO 228 feminin UNI ISO7 / EN10226 cilindric Descriere Corp Manșon Sfera Tijă O-ring Garnituri laterale Dop cititor de presiune Manetă fluture sigilabilă Piuliță Material Alamă CW617N - EN12165 Alamă CW617N - EN12165 Alamă CW617N - EN12164 Alamă CW617N - EN12164 Cauciuc nitrilic HNBR galben Teflon Alamă CW617N - EN12164 Aluminiu Oțel Tratament Nichelat Nichelat Cromat Zincat Lăcuit Nichelat TIEMME Raccorderie S.p.A. Via Cavallera 6/A (Loc. Barco) - 25045 Castegnato (Bs) - Italy Tel +39 030 2142211 R.A. - Fax +39 030 2142206 info@tiemme.com - www.tiemme.com ©TIEMME Raccorderie S.p.A. VALVOLE POST CONTATORE_RUM Rev.0 02-13 3 / 20 ROBINETI POST-CONTOR Art. PCONT01SER Robinet drept cu sfera cu trecere totala pentru instalare post-contor gaz, cu cititor de presiune, racord masculin ISO228 si feminin ISO7/EN10226 cu închidere dublă www.tiemme.com G 1/4” COPYRIGHT Tabella dimensioni Tabel dimensiuni Codice Cod 2210052 2210068 Size 3/4"

Pagina 5-Robineti de gaz pentru instalare post-control TIEMME PCONT01, PCONT01SER, PCONT02, PCONT02SER,...

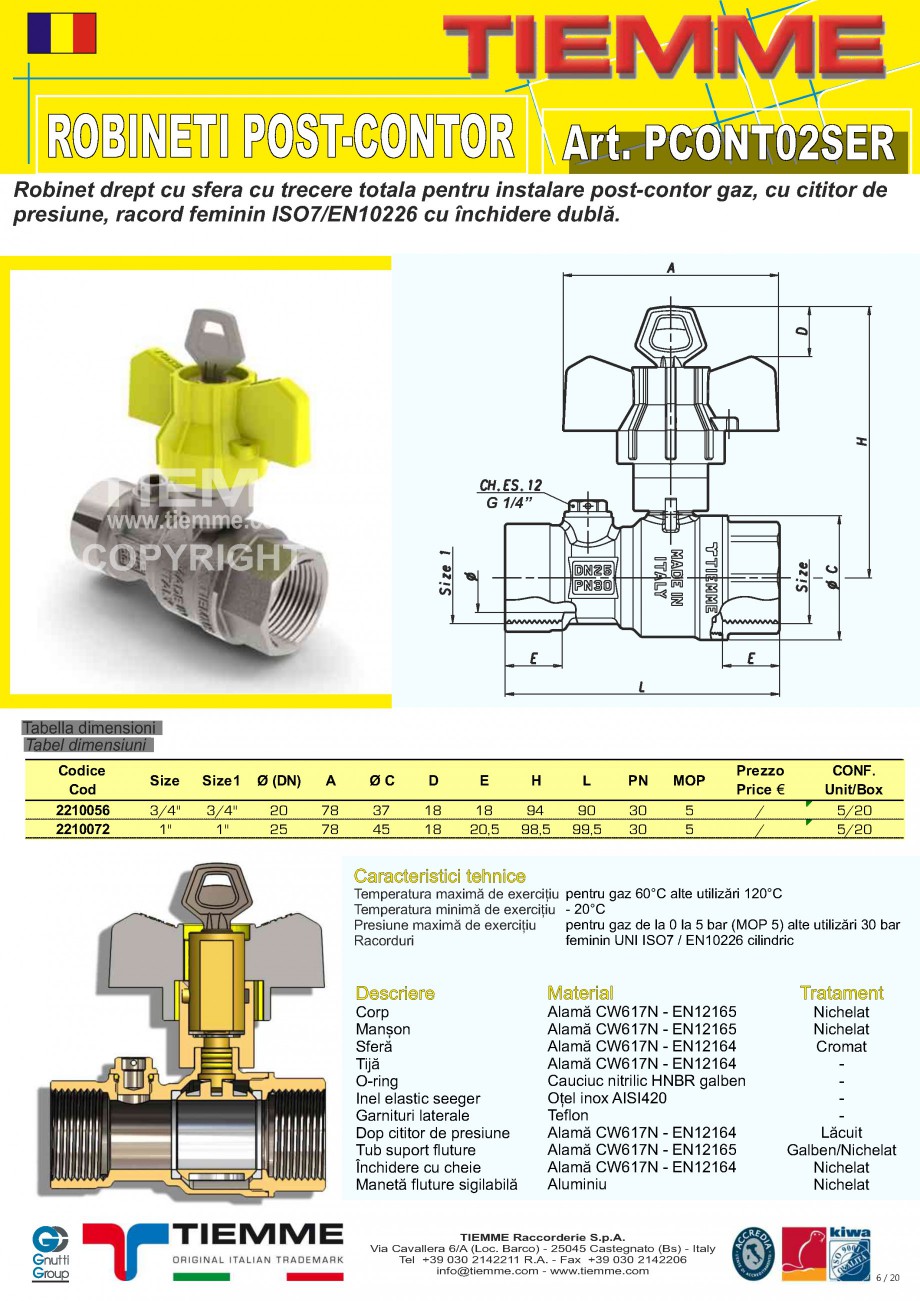

Pagina 6 - Robineti de gaz pentru instalare post-control TIEMME PCONT01, PCONT01SER, PCONT02, ...

1" Size1 1"1/4 1"1/4 Ø (DN) 20 25 A 78 78 ØC 37 45 D 18 18 E 18 20,5 H 94 98,5 L 86,5 92,5 PN 30 30 MOP 5 5 Prezzo Price € / / CONF. Unit/Box 5/20 5/20 Caracteristici tehnice Temperatura maximă de exercițiu Temperatura minimă de exercițiu Presiune maximă de exercițiu Racorduri pentru gaz 60°C alte utilizări 120°C - 20°C pentru gaz de la 0 la 5 bar (MOP 5) alte utilizări 30 bar masculin UNI ISO 228 feminin UNI ISO7 / EN10226 cilindric Descriere Corp Manșon Sferă Tijă O-ring Inel elastic seeger Garnituri laterale Dop cititor de presiune Tub suport fluture Închidere cu cheie Manetă fluture sigilabilă Material Alamă CW617N - EN12165 Alamă CW617N - EN12165 Alamă CW617N - EN12164 Alamă CW617N - EN12164 Cauciuc nitrilic HNBR galben Oțel inox AISI420 Teflon Alamă CW617N - EN12164 Alamă CW617N - EN12165 Alamă CW617N - EN12164 Aluminiu Tratament Nichelat Nichelat Cromat Nichelat Nichelat Galben/Nichelat Lăcuit TIEMME Raccorderie S.p.A. Via Cavallera 6/A (Loc. B

Pagina 6-Robineti de gaz pentru instalare post-control TIEMME PCONT01, PCONT01SER, PCONT02, PCONT02SER,...

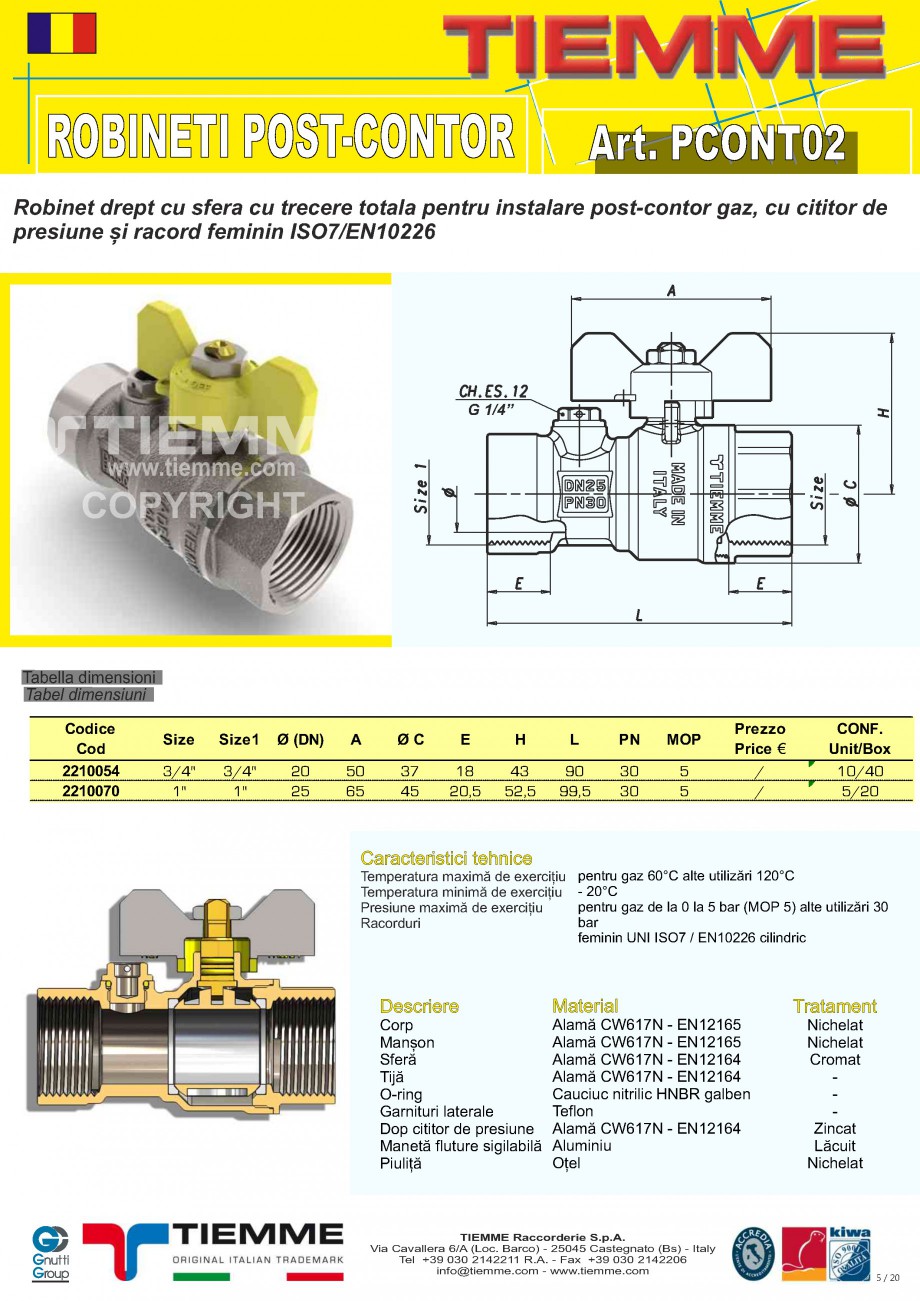

Pagina 7 - Robineti de gaz pentru instalare post-control TIEMME PCONT01, PCONT01SER, PCONT02, ...

arco) - 25045 Castegnato (Bs) - Italy Tel +39 030 2142211 R.A. - Fax +39 030 2142206 info@tiemme.com - www.tiemme.com 4 / 20 ROBINETI POST-CONTOR Art. PCONT02 Robinet drept cu sfera cu trecere totala pentru instalare post-contor gaz, cu cititor de presiune și racord feminin ISO7/EN10226 G 1/4” www.tiemme.com COPYRIGHT Tabella dimensioni Tabel dimensiuni Codice Cod 2210054 2210070 Size 3/4" 1" Size1 3/4" 1" Ø (DN) 20 25 A 50 65 ØC 37 45 E 18 20,5 H 43 52,5 L 90 99,5 PN 30 30 MOP 5 5 Prezzo Price € / / CONF. Unit/Box 10/40 5/20 Caracteristici tehnice Temperatura maximă de exercițiu Temperatura minimă de exercițiu Presiune maximă de exercițiu Racorduri pentru gaz 60°C alte utilizări 120°C - 20°C pentru gaz de la 0 la 5 bar (MOP 5) alte utilizări 30 bar feminin UNI ISO7 / EN10226 cilindric Descriere Corp Manșon Sferă Tijă O-ring Garnituri laterale Dop cititor de presiune Manetă fluture sigilabilă Piuliță Material Alamă CW617N - EN12165 Alamă CW617N -

Pagina 7-Robineti de gaz pentru instalare post-control TIEMME PCONT01, PCONT01SER, PCONT02, PCONT02SER,...

Pagina 8 - Robineti de gaz pentru instalare post-control TIEMME PCONT01, PCONT01SER, PCONT02, ...

EN12165 Alamă CW617N - EN12164 Alamă CW617N - EN12164 Cauciuc nitrilic HNBR galben Teflon Alamă CW617N - EN12164 Aluminiu Oțel Tratament Nichelat Nichelat Cromat Zincat Lăcuit Nichelat TIEMME Raccorderie S.p.A. Via Cavallera 6/A (Loc. Barco) - 25045 Castegnato (Bs) - Italy Tel +39 030 2142211 R.A. - Fax +39 030 2142206 info@tiemme.com - www.tiemme.com 5 / 20 ROBINETI POST-CONTOR Art. PCONT02SER Robinet drept cu sfera cu trecere totala pentru instalare post-contor gaz, cu cititor de presiune, racord feminin ISO7/EN10226 cu închidere dublă. www.tiemme.com G 1/4” COPYRIGHT Tabella dimensioni Tabel dimensiuni Codice Cod 2210056 2210072 Size 3/4" 1" Size1 3/4" 1" Ø (DN) 20 25 A 78 78 ØC 37 45 D 18 18 E 18 20,5 H 94 98,5 L 90 99,5 PN 30 30 MOP 5 5 Prezzo Price € / / CONF. Unit/Box 5/20 5/20 Caracteristici tehnice Temperatura maximă de exercițiu Temperatura minimă de exercițiu Presiune maximă de exercițiu Racorduri pentru gaz 60°C alte utilizări 120°C - 20°C p

Pagina 8-Robineti de gaz pentru instalare post-control TIEMME PCONT01, PCONT01SER, PCONT02, PCONT02SER,...

Pagina 9 - Robineti de gaz pentru instalare post-control TIEMME PCONT01, PCONT01SER, PCONT02, ...

entru gaz de la 0 la 5 bar (MOP 5) alte utilizări 30 bar feminin UNI ISO7 / EN10226 cilindric Descriere Corp Manșon Sferă Tijă O-ring Inel elastic seeger Garnituri laterale Dop cititor de presiune Tub suport fluture Închidere cu cheie Manetă fluture sigilabilă Material Alamă CW617N - EN12165 Alamă CW617N - EN12165 Alamă CW617N - EN12164 Alamă CW617N - EN12164 Cauciuc nitrilic HNBR galben Oțel inox AISI420 Teflon Alamă CW617N - EN12164 Alamă CW617N - EN12165 Alamă CW617N - EN12164 Aluminiu Tratament Nichelat Nichelat Cromat Lăcuit Galben/Nichelat Nichelat Nichelat TIEMME Raccorderie S.p.A. Via Cavallera 6/A (Loc. Barco) - 25045 Castegnato (Bs) - Italy Tel +39 030 2142211 R.A. - Fax +39 030 2142206 info@tiemme.com - www.tiemme.com 6 / 20 ROBINETI POST-CONTOR Art. PCONT03 Robinet drept cu sfera cu trecere totala pentru instalare post-contor gaz, cu cititor de presiune, racord masculin ISO7/EN10226 pe curba rotativă la 360° și feminin ISO228 pe piuliță G 1/4�

Pagina 9-Robineti de gaz pentru instalare post-control TIEMME PCONT01, PCONT01SER, PCONT02, PCONT02SER,...

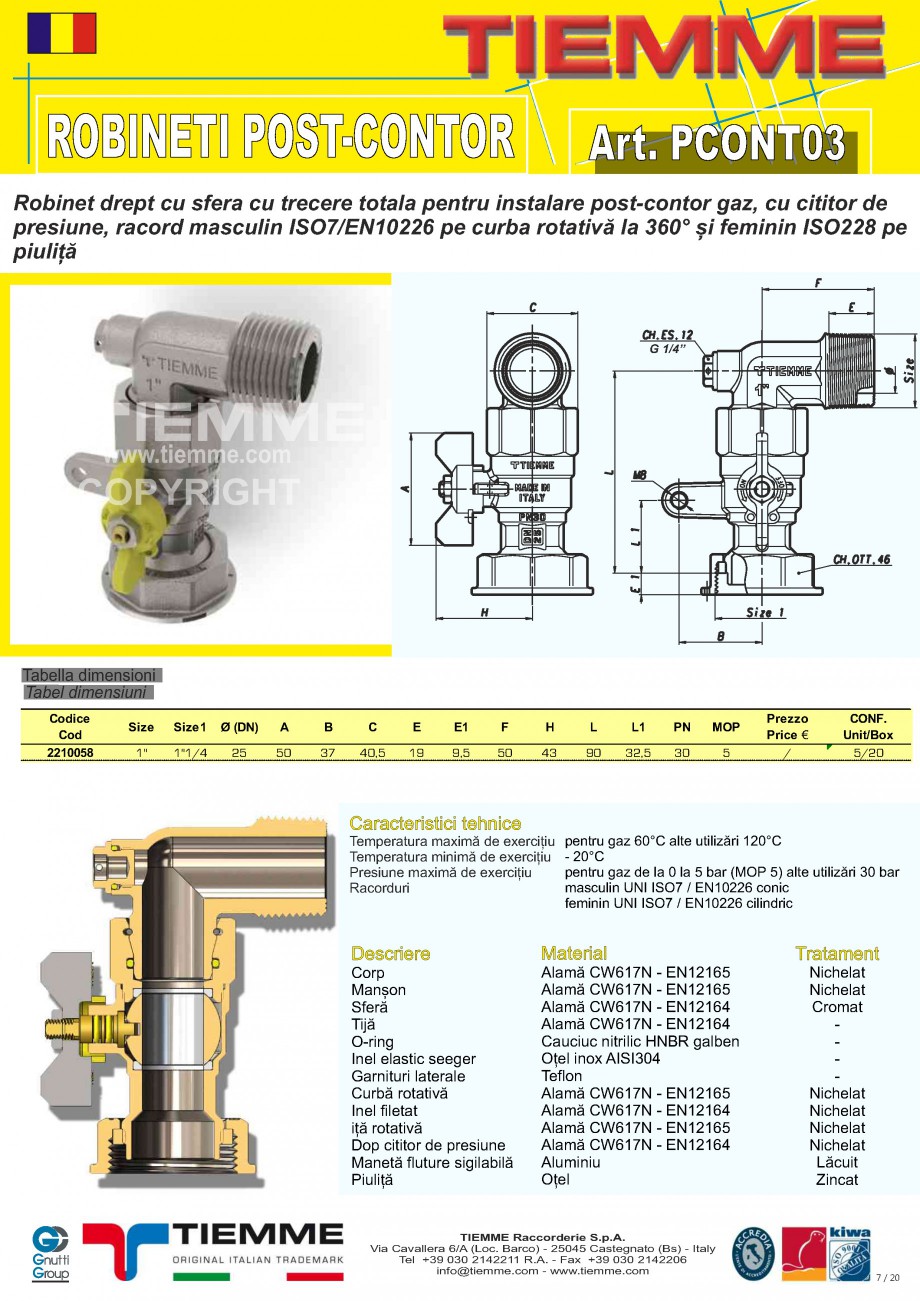

Pagina 10 - Robineti de gaz pentru instalare post-control TIEMME PCONT01, PCONT01SER, PCONT02, ...

�� www.tiemme.com COPYRIGHT Tabella dimensioni Tabel dimensiuni Codice Cod 2210058 Size 1" Size1 1"1/4 Ø (DN) 25 A 50 B 37 C 40,5 E 19 E1 9,5 F 50 H 43 L 90 L1 32,5 PN 30 MOP 5 Prezzo Price € / CONF. Unit/Box 5/20 Caracteristici tehnice Temperatura maximă de exercițiu Temperatura minimă de exercițiu Presiune maximă de exercițiu Racorduri pentru gaz 60°C alte utilizări 120°C - 20°C pentru gaz de la 0 la 5 bar (MOP 5) alte utilizări 30 bar masculin UNI ISO7 / EN10226 conic feminin UNI ISO7 / EN10226 cilindric Descriere Corp Manșon Sferă Tijă O-ring Inel elastic seeger Garnituri laterale Curbă rotativă Inel filetat iță rotativă Dop cititor de presiune Manetă fluture sigilabilă Piuliță Material Alamă CW617N - EN12165 Alamă CW617N - EN12165 Alamă CW617N - EN12164 Alamă CW617N - EN12164 Cauciuc nitrilic HNBR galben Oțel inox AISI304 Teflon Alamă CW617N - EN12165 Alamă CW617N - EN12164 Alamă CW617N - EN12165 Alamă CW617N - EN12164 Aluminiu Oțel Trata

Pagina 10-Robineti de gaz pentru instalare post-control TIEMME PCONT01, PCONT01SER, PCONT02, PCONT02SER,...

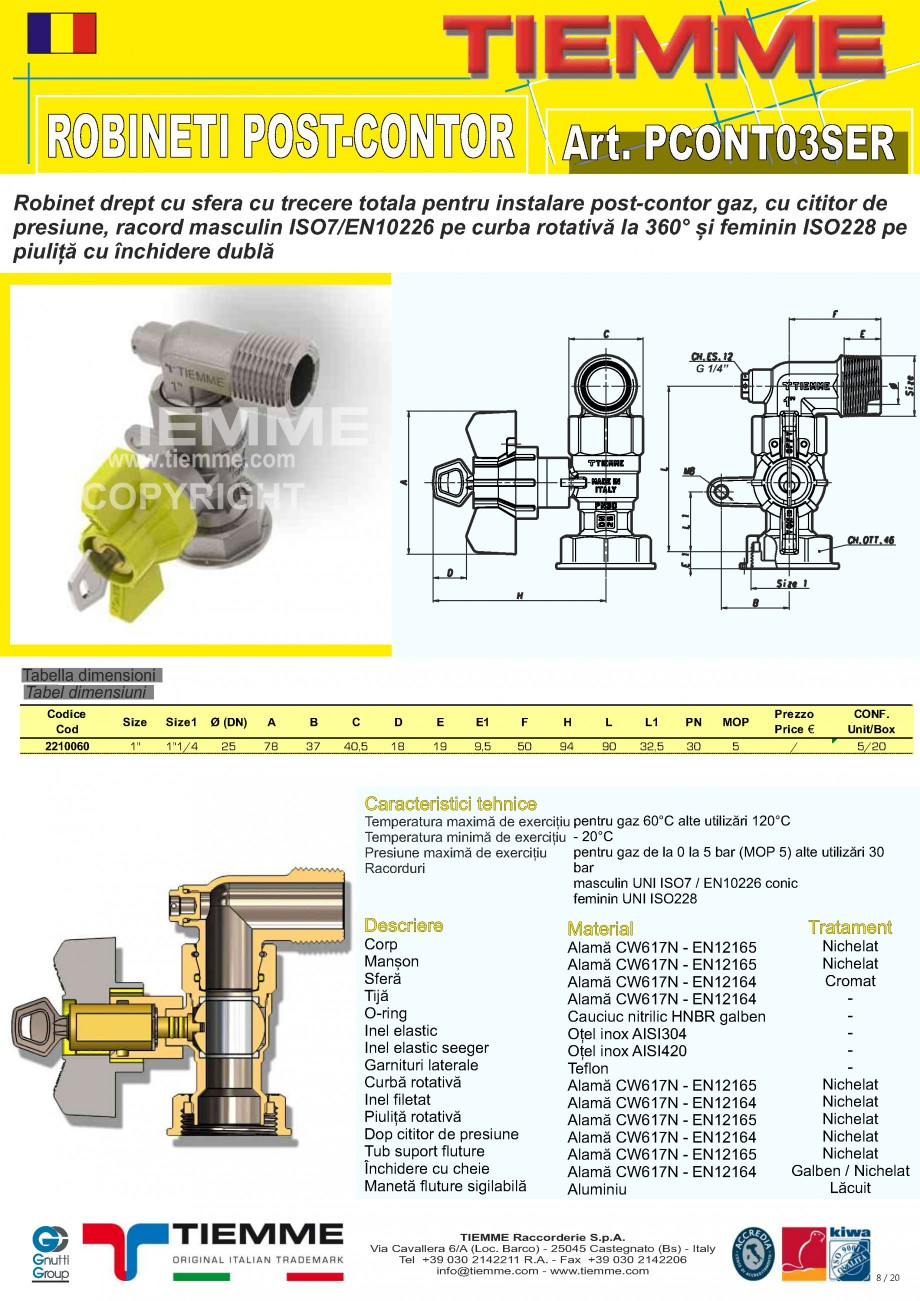

Pagina 11 - Robineti de gaz pentru instalare post-control TIEMME PCONT01, PCONT01SER, PCONT02, ...

ment Nichelat Nichelat Cromat Nichelat Nichelat Nichelat Nichelat Lăcuit Zincat TIEMME Raccorderie S.p.A. Via Cavallera 6/A (Loc. Barco) - 25045 Castegnato (Bs) - Italy Tel +39 030 2142211 R.A. - Fax +39 030 2142206 info@tiemme.com - www.tiemme.com 7 / 20 ROBINETI POST-CONTOR Art. PCONT03SER Robinet drept cu sfera cu trecere totala pentru instalare post-contor gaz, cu cititor de presiune, racord masculin ISO7/EN10226 pe curba rotativă la 360° și feminin ISO228 pe piuliță cu închidere dublă G 1/4” www.tiemme.com COPYRIGHT Tabella dimensioni Tabel dimensiuni Codice Cod 2210060 Size 1" Size1 1"1/4 Ø (DN) 25 A 78 B 37 C 40,5 D 18 E 19 E1 9,5 F 50 H 94 L 90 L1 32,5 PN 30 MOP 5 Prezzo Price € / CONF. Unit/Box 5/20 Caracteristici tehnice Temperatura maximă de exercițiu pentru gaz 60°C alte utilizări 120°C Temperatura minimă de exercițiu - 20°C pentru gaz de la 0 la 5 bar (MOP 5) alte utilizări 30 Presiune maximă de exercițiu bar Racorduri masculin UNI ISO7 / E

Pagina 11-Robineti de gaz pentru instalare post-control TIEMME PCONT01, PCONT01SER, PCONT02, PCONT02SER,...

Pagina 12 - Robineti de gaz pentru instalare post-control TIEMME PCONT01, PCONT01SER, PCONT02, ...

N10226 conic feminin UNI ISO228 Descriere Corp Manșon Sferă Tijă O-ring Inel elastic Inel elastic seeger Garnituri laterale Curbă rotativă Inel filetat Piuliță rotativă Dop cititor de presiune Tub suport fluture Închidere cu cheie Manetă fluture sigilabilă Material Alamă CW617N - EN12165 Alamă CW617N - EN12165 Alamă CW617N - EN12164 Alamă CW617N - EN12164 Cauciuc nitrilic HNBR galben Oțel inox AISI304 Oțel inox AISI420 Teflon Alamă CW617N - EN12165 Alamă CW617N - EN12164 Alamă CW617N - EN12165 Alamă CW617N - EN12164 Alamă CW617N - EN12165 Alamă CW617N - EN12164 Aluminiu Tratament Nichelat Nichelat Cromat Nichelat Nichelat Nichelat Nichelat Nichelat Galben / Nichelat Lăcuit TIEMME Raccorderie S.p.A. Via Cavallera 6/A (Loc. Barco) - 25045 Castegnato (Bs) - Italy Tel +39 030 2142211 R.A. - Fax +39 030 2142206 info@tiemme.com - www.tiemme.com 8 / 20 ROBINETI POST-CONTOR Art. PCONT04 Robinet drept cu sfera cu trecere totala pentru instalare post-contor gaz,

Pagina 12-Robineti de gaz pentru instalare post-control TIEMME PCONT01, PCONT01SER, PCONT02, PCONT02SER,...

Pagina 13 - Robineti de gaz pentru instalare post-control TIEMME PCONT01, PCONT01SER, PCONT02, ...

cu racorduri feminine ISO7 / EN10226 și ISO228 pe piuliță www.tiemme.com COPYRIGHT Tabella dimensioni Tabel dimensiuni Codice Cod 2210062 Size 1" Size1 1"1/4 Ø (DN) 25 A 50 B 37 C 40,5 E 21 E1 9,5 H 43 L 75,5 L1 32,5 PN 30 MOP 5 Prezzo Price € / CONF. Unit/Box 5/20 Caracteristici tehnice Temperatura maximă de exercițiu Temperatura minimă de exercițiu Presiune maximă de exercițiu Racorduri pentru gaz 60°C alte utilizări 120°C - 20°C pentru gaz de la 0 la 5 bar (MOP 5) alte utilizări 30 bar feminin UNI ISO7 / EN10226 cilindric feminin UNI ISO228 Descriere Corp Manșon Sferă Tijă O-ring Garnituri laterale Inel filetat Piuliță rotativă Manetă fluture sigilabilă Piuliță Material Alamă CW617N - EN12165 Alamă CW617N - EN12165 Alamă CW617N - EN12164 Alamă CW617N - EN12164 Cauciuc nitrilic HNBR galben Teflon Alamă CW617N - EN12164 Alamă CW617N - EN12165 Aluminiu Oțel Tratament Nichelat Nichelat Cromat Zincat Lăcuit Nichelat Nichelat TIEMME Raccorderie S

Pagina 13-Robineti de gaz pentru instalare post-control TIEMME PCONT01, PCONT01SER, PCONT02, PCONT02SER,...

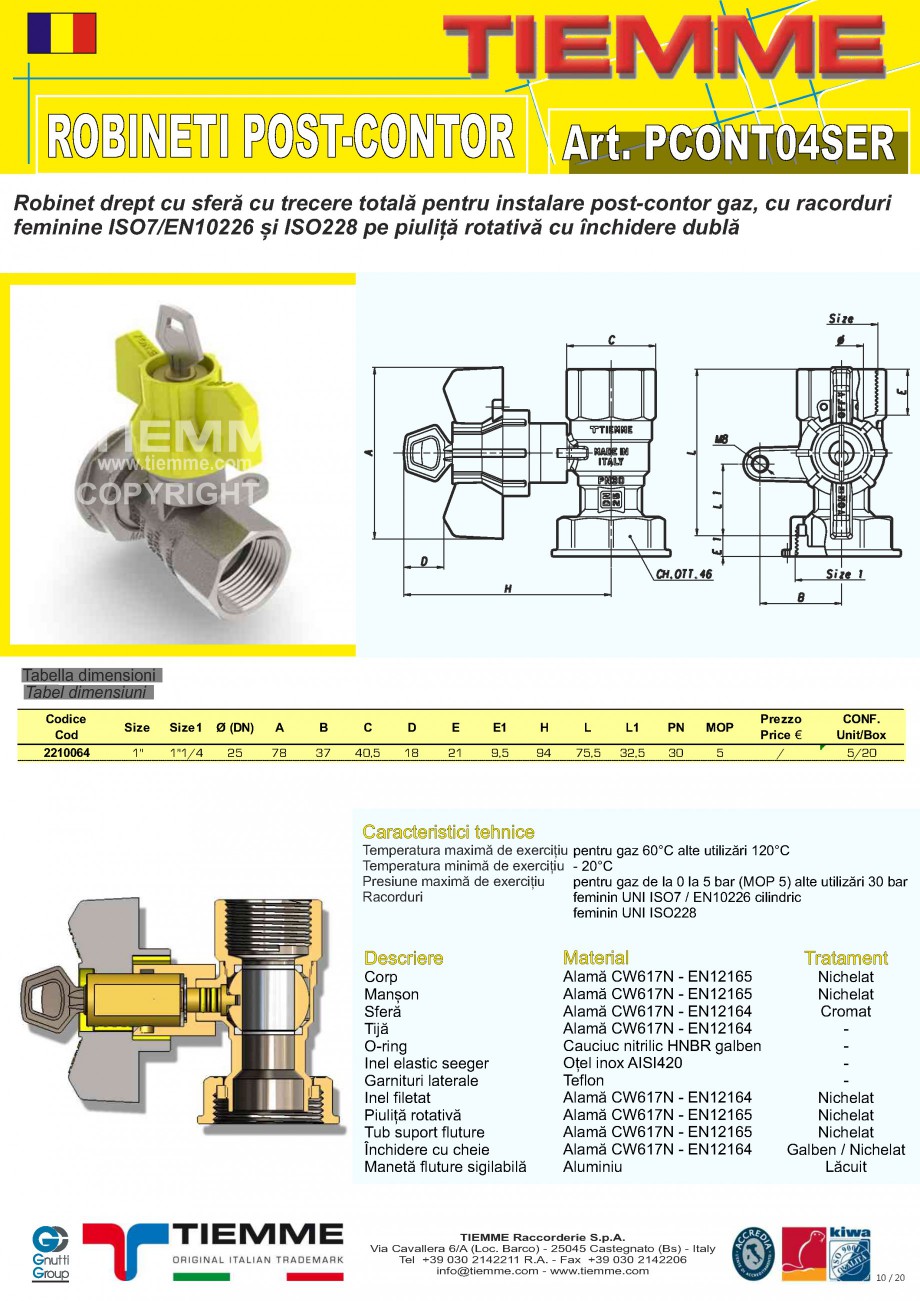

Pagina 14 - Robineti de gaz pentru instalare post-control TIEMME PCONT01, PCONT01SER, PCONT02, ...

.p.A. Via Cavallera 6/A (Loc. Barco) - 25045 Castegnato (Bs) - Italy Tel +39 030 2142211 R.A. - Fax +39 030 2142206 info@tiemme.com - www.tiemme.com 9 / 20 ROBINETI POST-CONTOR Art. PCONT04SER Robinet drept cu sferă cu trecere totală pentru instalare post-contor gaz, cu racorduri feminine ISO7/EN10226 și ISO228 pe piuliță rotativă cu închidere dublă www.tiemme.com COPYRIGHT Tabella dimensioni Tabel dimensiuni Codice Cod 2210064 Size 1" Size1 1"1/4 Ø (DN) 25 A 78 B 37 C 40,5 D 18 E 21 E1 9,5 H 94 L 75,5 L1 32,5 PN 30 MOP 5 Prezzo Price € / CONF. Unit/Box 5/20 Caracteristici tehnice Temperatura maximă de exercițiu Temperatura minimă de exercițiu Presiune maximă de exercițiu Racorduri pentru gaz 60°C alte utilizări 120°C - 20°C pentru gaz de la 0 la 5 bar (MOP 5) alte utilizări 30 bar feminin UNI ISO7 / EN10226 cilindric feminin UNI ISO228 Descriere Corp Manșon Sferă Tijă O-ring Inel elastic seeger Garnituri laterale Inel filetat Piuliță rotativă Tub su

Pagina 14-Robineti de gaz pentru instalare post-control TIEMME PCONT01, PCONT01SER, PCONT02, PCONT02SER,...

Pagina 15 - Robineti de gaz pentru instalare post-control TIEMME PCONT01, PCONT01SER, PCONT02, ...

port fluture Închidere cu cheie Manetă fluture sigilabilă Material Alamă CW617N - EN12165 Alamă CW617N - EN12165 Alamă CW617N - EN12164 Alamă CW617N - EN12164 Cauciuc nitrilic HNBR galben Oțel inox AISI420 Teflon Alamă CW617N - EN12164 Alamă CW617N - EN12165 Alamă CW617N - EN12165 Alamă CW617N - EN12164 Aluminiu Tratament Nichelat Nichelat Cromat Nichelat Nichelat Nichelat Galben / Nichelat Lăcuit TIEMME Raccorderie S.p.A. Via Cavallera 6/A (Loc. Barco) - 25045 Castegnato (Bs) - Italy Tel +39 030 2142211 R.A. - Fax +39 030 2142206 info@tiemme.com - www.tiemme.com 10 / 20 ROBINETI POST-CONTOR Art. PCONT05 Robinet drept cu sferă cu trecere totală pentru instalare post-contor gaz, cu cititor de presiune, racorduri masculine ISO228 și feminin ISO7/EN10226. G 1/4” www.tiemme.com COPYRIGHT Tabella dimensioni Tabel dimensiuni Codice Cod 2210074 2210078 Size 3/4" 1" Size1 1"1/4 1"1/4 Ø (DN) 20 25 A 50 65 ØC 37 45 E 18 20,5 H 43 52,5 L 66 76 PN 30 30 MOP 5 5 Prez

Pagina 15-Robineti de gaz pentru instalare post-control TIEMME PCONT01, PCONT01SER, PCONT02, PCONT02SER,...

Pagina 16 - Robineti de gaz pentru instalare post-control TIEMME PCONT01, PCONT01SER, PCONT02, ...

zo Price € / / CONF. Unit/Box 10/40 5/20 Caracteristici tehnice Temperatura maximă de exercițiu Temperatura minimă de exercițiu Presiunea maximă de exercițiu Racorduri pentru gaz 60°C alte utilizări 120°C - 20°C pentru gaz de la 0 la 5 bar (MOP 5) alte utilizări 30 bar masculin UNI ISO228 feminin UNI ISO7 / EN10226 cilindric Descriere Corp Manșon Sferă Tijă O-ring Garnituri laterale Dop cititor de presiune Manetă fluture sigilabilă Piuliță Material Alamă CW617N - EN12165 Alamă CW617N - EN12165 Alamă CW617N - EN12164 Alamă CW617N - EN12164 Cauciuc nitrilic HNBR galben Teflon Alamă CW617N - EN12164 Aluminiu Oțel Tratament Nichelat Nichelat Cromat Zincat Lăcuit Nichelat TIEMME Raccorderie S.p.A. Via Cavallera 6/A (Loc. Barco) - 25045 Castegnato (Bs) - Italy Tel +39 030 2142211 R.A. - Fax +39 030 2142206 info@tiemme.com - www.tiemme.com 11 / 20 ROBINETI POST-CONTOR Art. PCONT05SER Robinet drept cu sferă cu trecere totală pentru instalare post-contor gaz

Pagina 16-Robineti de gaz pentru instalare post-control TIEMME PCONT01, PCONT01SER, PCONT02, PCONT02SER,...

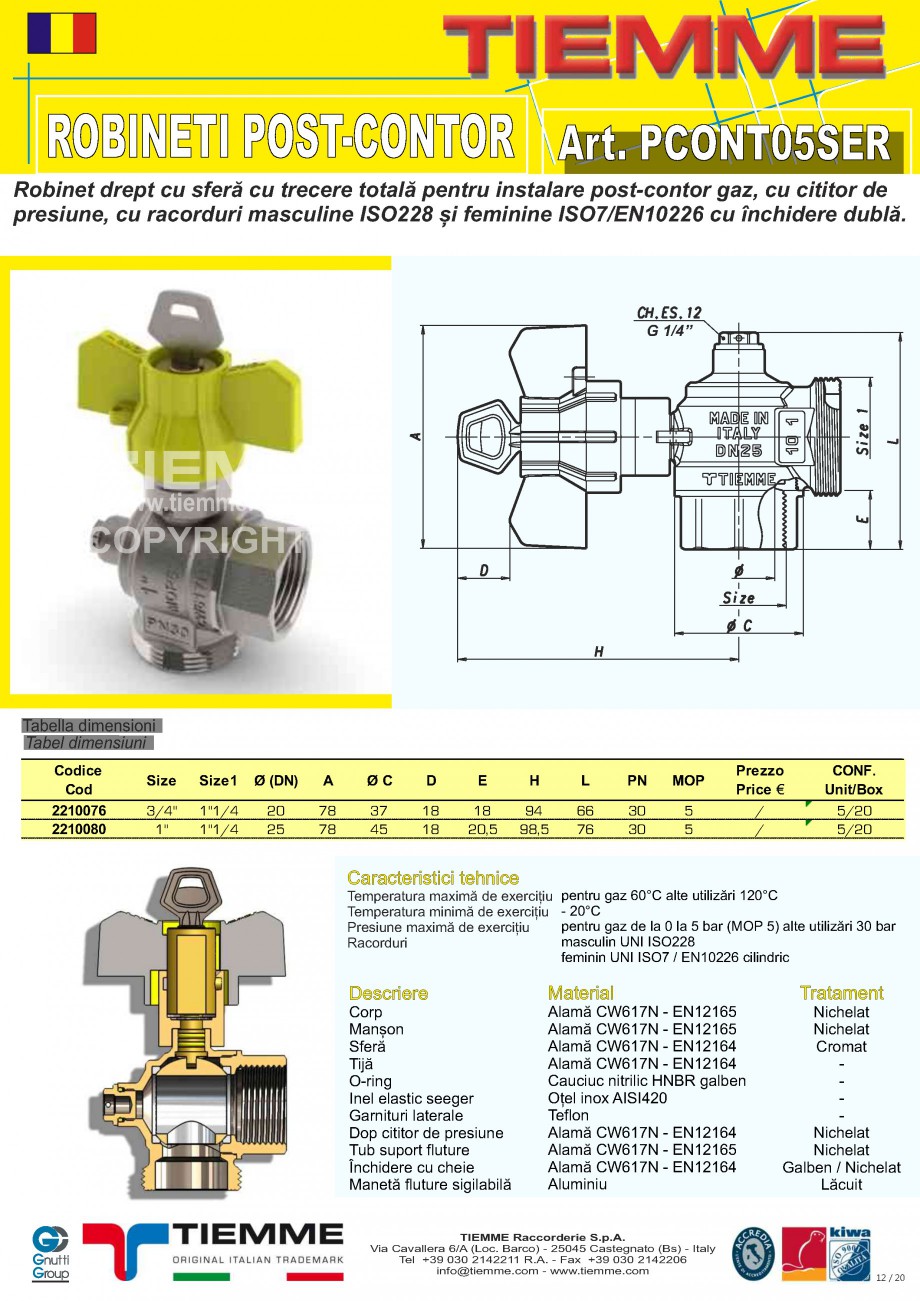

Pagina 17 - Robineti de gaz pentru instalare post-control TIEMME PCONT01, PCONT01SER, PCONT02, ...

, cu cititor de presiune, cu racorduri masculine ISO228 și feminine ISO7/EN10226 cu închidere dublă. G 1/4” www.tiemme.com COPYRIGHT Tabella dimensioni Tabel dimensiuni Codice Cod 2210076 2210080 Size 3/4" 1" Size1 1"1/4 1"1/4 Ø (DN) 20 25 A 78 78 ØC 37 45 D 18 18 E 18 20,5 H 94 98,5 L 66 76 PN 30 30 MOP 5 5 Prezzo Price € / / CONF. Unit/Box 5/20 5/20 Caracteristici tehnice Temperatura maximă de exercițiu Temperatura minimă de exercițiu Presiune maximă de exercițiu Racorduri pentru gaz 60°C alte utilizări 120°C - 20°C pentru gaz de la 0 la 5 bar (MOP 5) alte utilizări 30 bar masculin UNI ISO228 feminin UNI ISO7 / EN10226 cilindric Descriere Corp Manșon Sferă Tijă O-ring Inel elastic seeger Garnituri laterale Dop cititor de presiune Tub suport fluture Închidere cu cheie Manetă fluture sigilabilă Material Alamă CW617N - EN12165 Alamă CW617N - EN12165 Alamă CW617N - EN12164 Alamă CW617N - EN12164 Cauciuc nitrilic HNBR galben Oțel inox AISI420 Teflon A

Pagina 17-Robineti de gaz pentru instalare post-control TIEMME PCONT01, PCONT01SER, PCONT02, PCONT02SER,...

Pagina 18 - Robineti de gaz pentru instalare post-control TIEMME PCONT01, PCONT01SER, PCONT02, ...

lamă CW617N - EN12164 Alamă CW617N - EN12165 Alamă CW617N - EN12164 Aluminiu Tratament Nichelat Nichelat Cromat Nichelat Nichelat Galben / Nichelat Lăcuit TIEMME Raccorderie S.p.A. Via Cavallera 6/A (Loc. Barco) - 25045 Castegnato (Bs) - Italy Tel +39 030 2142211 R.A. - Fax +39 030 2142206 info@tiemme.com - www.tiemme.com 12 / 20 ROBINETI POST-CONTOR Art. PCONT07 Robinet drept cu sferă cu trecere totală pentru instalare post-contor gaz, cu cititor de presiune, racorduri feminine ISO7/EN10226. G 1/4” www.tiemme.com COPYRIGHT Tabella dimensioni Tabel dimensiuni Codice Cod 2210083 2210084 Size 3/4" 1" Size1 3/4" 1" Ø (DN) 20 25 A 50 65 ØC 37 45 E 18 20,5 H 43 52,5 L 66 76 PN 30 30 MOP 5 5 Prezzo Price € / / CONF. Unit/Box 10/40 5/20 Caracteristici tehnice Temperatura maximă de exercițiu Temperatura minimă de exercițiu Presiune maximă de exercițiu Racorduri pentru gaz 60°C alte utilizări 120°C C - 20°C pentru gaz de la 0 la 5 bar (MOP 5) alte utilizări 30

Pagina 18-Robineti de gaz pentru instalare post-control TIEMME PCONT01, PCONT01SER, PCONT02, PCONT02SER,...

Pagina 19 - Robineti de gaz pentru instalare post-control TIEMME PCONT01, PCONT01SER, PCONT02, ...

bar feminin UNI ISO7 / EN10226 cilindric Descriere Corp Manșon Sferă Tijă O-ring Garnituri laterale Dop cititor de presiune Manetă fluture sigilabilă Piuliță Material Alamă CW617N - EN12165 Alamă CW617N - EN12165 Alamă CW617N - EN12164 Alamă CW617N - EN12164 Cauciuc nitrilic HNBR galben Teflon Alamă CW617N - EN12164 Aluminiu Oțel Tratament Nichelat Nichelat Cromat Zincat Lăcuit Nichelat TIEMME Raccorderie S.p.A. Via Cavallera 6/A (Loc. Barco) - 25045 Castegnato (Bs) - Italy Tel +39 030 2142211 R.A. - Fax +39 030 2142206 info@tiemme.com - www.tiemme.com 13 / 20 ROBINETI POST-CONTOR Art. PCONT07SER Robinet drept cu sferă cu trecere totală pentru instalare post-contor gaz, cu cititor de presiune, racorduri feminine ISO7/EN10226 cu închidere dublă. G 1/4” www.tiemme.com COPYRIGHT Tabella dimensioni Tabel dimensiuni Codice Cod 2210085 2210086 Size 3/4" 1" Size1 3/4" 1" Ø (DN) 20 25 A 78 78 ØC 37 45 D 18 18 E 18 20,5 H 94 98,5 L 66 76 PN 30 30 MOP 5 5 Prezzo

Pagina 19-Robineti de gaz pentru instalare post-control TIEMME PCONT01, PCONT01SER, PCONT02, PCONT02SER,...

Pagina 20 - Robineti de gaz pentru instalare post-control TIEMME PCONT01, PCONT01SER, PCONT02, ...

Price € / / CONF. Unit/Box 5/20 5/20 Caracteristici tehnice Temperatura maximă de exercițiu Temperatura minimă de exercițiu Presiune maximă de exercițiu Racorduri pentru gaz 60°C alte utilizări 120°C - 20°C pentru gaz de la 0 la 5 bar (MOP 5) alte utilizări 30 bar feminin UNI ISO7 / EN10226 cilindric Descriere Corp Manșon Sferă Tijă O-ring Inel elastic seeger Garnituri laterale Dop cititor de presiune Tub suport fluture Închidere cu cheie Manetă fluture sigilabilă Material Alamă CW617N - EN12165 Alamă CW617N - EN12165 Alamă CW617N - EN12164 Alamă CW617N - EN12164 Cauciuc nitrilic HNBR galben Oțel inox AISI420 Teflon Alamă CW617N - EN12164 Alamă CW617N - EN12165 Alamă CW617N - EN12164 Aluminiu Tratament Nichelat Nichelat Cromat Nichelat Nichelat Galben / Nichelat Lăcuit TIEMME Raccorderie S.p.A. Via Cavallera 6/A (Loc. Barco) - 25045 Castegnato (Bs) - Italy Tel +39 030 2142211 R.A. - Fax +39 030 2142206 info@tiemme.com - www.tiemme.com 14 / 20 ROBINE
