Schema sistem cu controler de incarcare solara US-VAN VEBus-BMS-MultiPlus-3KW-DMC-400Ah-Li-Cerbo-SBP-100A-&-65A-SmartShunt-MPPT-100-50-OrionTr Victron Energy SmartSolar MPPT
Limba: Engleza
12 afisari
P PLUS 2002 nu mai oferă acces la această documentație pe spatiulconstruit.ro. Previzualizați mai jos pagina 1 din 1.

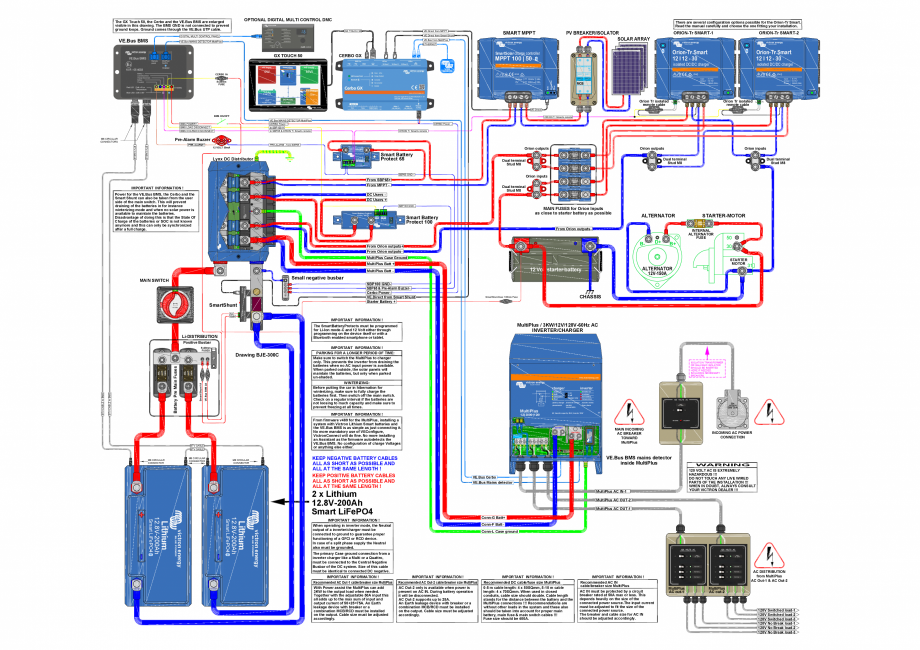

OPTIONAL DIGITAL MULTI CONTROL DMC
The GX Touch 50, the Cerbo and the VE.Bus BMS are enlarged
visible in this drawing. The BMS GND is not connected to prevent
ground loops. Ground comes through the VE.Bus UTP cable.
There are several configuration options possible for the Orion-Tr Smart.
Read the manual carefully and choose the one fitting your installation.
GX TOUCH 50
VE.Direct from MPPT
PV BREAKER/ISOLATOR
SOLAR ARRAY
VE.Bus from MultiPlus
VE.Bus MAINS DETECTOR MultiPlus
victron energy
ETHERNET
AC Input
Inverting
victron energy
0W
CERBO 1A
MPPT 100 | 50
HDMI
!
0 OFF
IP43
i
Battery
PV
75%
120W
12.8V 10A
12/24V 50A
100Vmax 50A
Bulk
victronPV-Charger
energy
+
Orion-Tr Smart
12 I 12 - 30
isolated DC/DC charger
isolated DC/DC charger
VRM
WORLD
85W
5x20mm
FUSE
-
BLUE POWER
Orion-Tr Smart
12 I 12 - 30
name
AC Loads
victron energy
BLUE POWER
SmartSolar charge controller
CERBO GX
ORION-Tr SMART-2
victron energy
BATTERY
0 OFF
IP43
i
IP43
i
