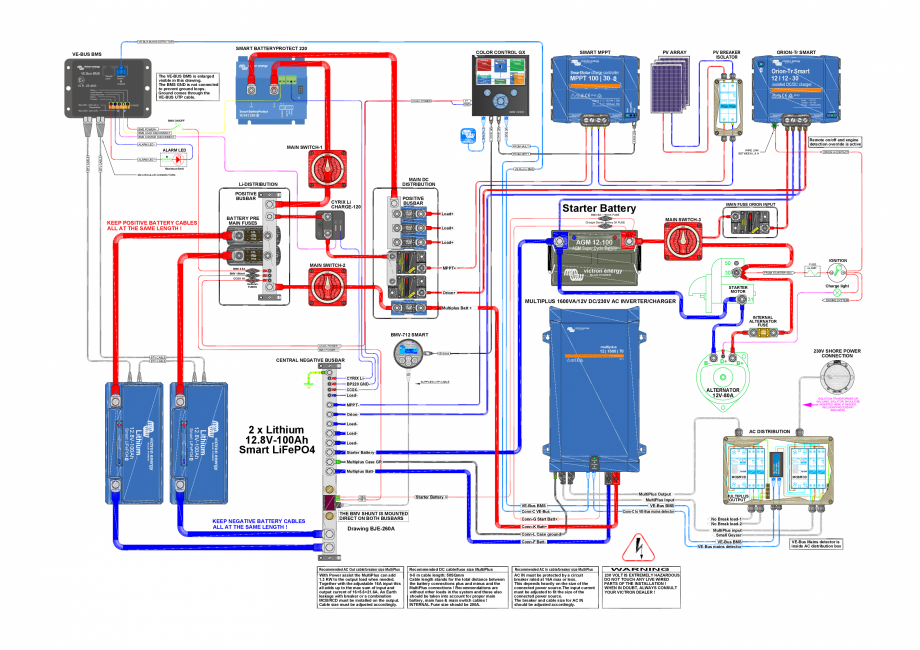

Schema sistemului - 1.6KVA-12V-MultiPlus-230-Volt-system-example-5-PIN-VE-Bus-BMS-Lithium-Orion-Tr Victron Energy VE.Bus BMS

Limba: Engleza
12 afisari
P PLUS 2002 nu mai oferă acces la această documentație pe spatiulconstruit.ro.
Previzualizați mai jos pagina 1 din 1.
Tip documentatie: Instructiuni montaj, utilizare
Salvează pdf
Pagina 1-Schema sistemului - 1.6KVA-12V-MultiPlus-230-Volt-system-example-5-PIN-VE-Bus-BMS-Lithium-Orion-Tr...
VE-BUS MAINS DETECTOR SMART BATTERYPROTECT 220 COLOR CONTROL GX VE-BUS BMS SMART MPPT PV ARRAY PV BREAKER ISOLATOR victron energy BLUE POWER AC Input Inverting AC Loads victron energy 0W 75% + MPPT 100 | 30 300W DC Power 103W 12.8V 8.1A BLUE POWER Orion-Tr Smart 12 I 12 - 30 SmartSolar charge controller victron energy - victron energy BLUE POWER PV-Charger The VE-BUS BMS is enlarged visible in this drawing. The BMS GND is not connected to prevent ground loops. Ground comes through the VE-BUS UTP cable. ORION-Tr SMART victron energy 102W -90W isolated DC/DC charger name ! i IP43 i V+ GND BATTERY Input I 8-17V Output I 10-15V Power I 360W (30A) 0 OFF Float color control Absorbtion 0 OFF Bulk CCGX POWER on/off PV INPUT OUTPUT BMS ON/OFF + L H + - - + VE-direct Remote on/off and engine detection override is active WIRE LINK BETWEEN L & H FROM MPPT OFF ORION H-CONTACT R BTV CABLE ALARM LED + m Maximum 5mA VE-Bus to BMS ON ... ascunde
