Schema sistemului cu incarcator/invertor 1.6KVA-MultiPlus-230V cu VE.Bus-BMS-BMV-Cerbo-GX-Touch-50-Smart-Battery Argo-Fet-MPPT-Orion-Tr-smart Victron Energy

Produse încluse în această documentație: MultiPlus 500VA -1600VA, MultiPlus 2000VA, MultiPlus-II 2x 120V, MultiPlus-II
60 afisari
P PLUS 2002 nu mai oferă acces la această documentație pe spatiulconstruit.ro.
Previzualizați mai jos pagina 1 din 1.
Tip documentatie: Instructiuni montaj, utilizare
Salvează pdf
Pagina 1-Schema sistemului cu incarcator/invertor  1.6KVA-MultiPlus-230V cu VE...

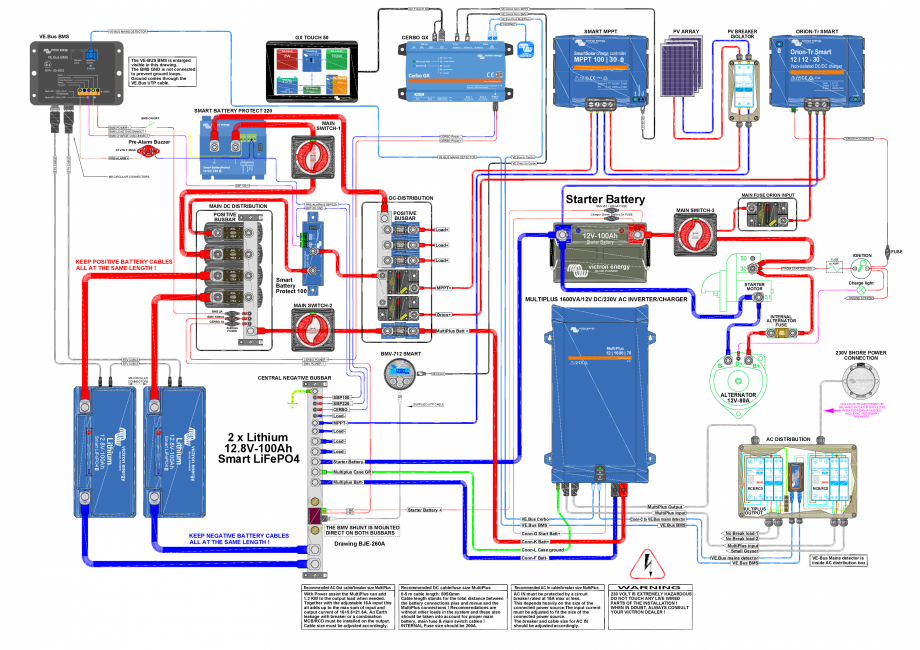

GX TOUCH 50 VE.Direct from MPPT VE.Direct from BMV VE.Bus from MultiPlus ETHERNET SMART MPPT VE-BUS MAINS DETECTOR VE.Bus BMS GX TOUCH 50 CERBO GX HDMI PV ARRAY PV BREAKER ISOLATOR ORION-Tr SMART victron energy victron energy BLUE POWER AC Input Inverting 0W The VE-BUS BMS is enlarged visible in this drawing. The BMS GND is not connected to prevent ground loops. Ground comes through the VE.Bus UTP cable. AC Loads victron energy 102W BLUE POWER Orion-Tr Smart 12 I 12 - 30 SmartSolar charge controller VRM WORLD MPPT 100 | 30 Non-isolated DC/DC charger name victron energy IP43 i 300W IP43 i Battery PV DC Power 103W 12.8V 8.1A 12/24V 30A 100Vmax 30A 0 OFF -90W Input I 8-17V Output I 10-15V Power I 360W (30A) 0 OFF Float ! PV-Charger + Absorbtion 75% Bulk - on/off victron energy BATTERY + SMART BATTERY PROTECT 220 - PV - + L MAIN SWITCH-1 GND OUT + - + CERBO Power CERBO Power + ON ORION H-CONTACT D I TC OT HIN PR N G TO OF ... ascunde
