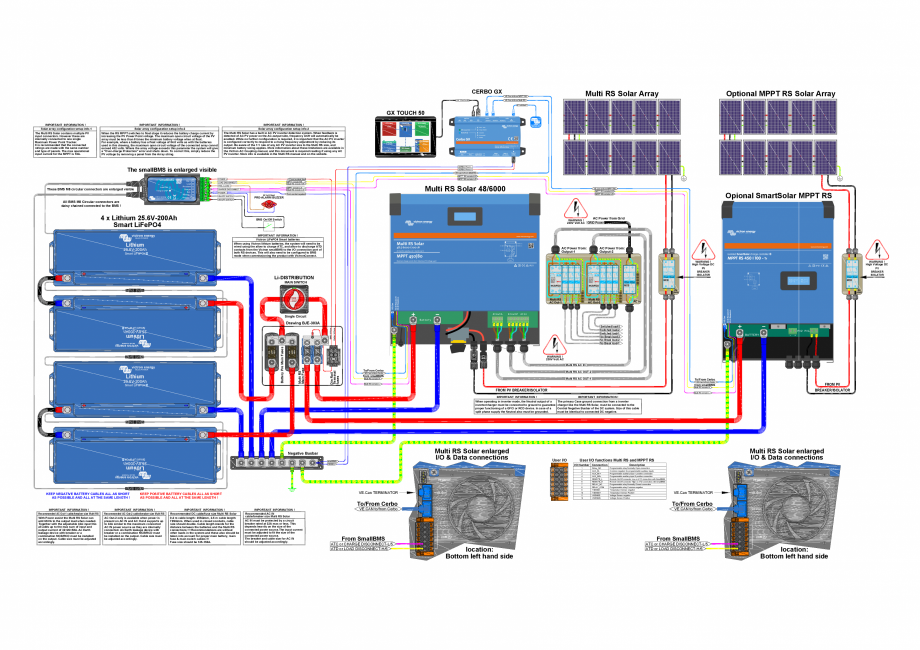

Schema sistemului cu regulator de incarcare solara Multi-RS-Solar-48-6000-Smart-LiFePO4-48V-400Ah-smallBMS-SmartSolar-MPPT-RS-Cerbo-GX-touch-50 Victron Energy SmartSolar MPPT RS, smallBMS
Limba: Engleza
43 afisari
P PLUS 2002 nu mai oferă acces la această documentație pe spatiulconstruit.ro. Previzualizați mai jos pagina 1 din 1.
CERBO GX
Multi RS Solar Array
VE.Can to/from MPPT RS
GX TOUCH 50
Optional MPPT RS Solar Array
VE.Can to/from Multi RS
ETHERNET
GX TOUCH 50
IMPORTANT INFORMATION !
Solar array configuration setup info-1
The Multi RS Solar contains multiple PV
input connectors. However these are
internally connected to one single
Maximum Power Point Tracker.
It is recommended that the connected
strings are made with the same number
and type of panels. The max operational
input current for the MPPT is 18A.
IMPORTANT INFORMATION !
Solar array configuration setup info-2
When the RS MPPT switches to float stage it reduces the battery charge current by
increasing the PV Power Point voltage. The maximum open circuit voltage of the PV
array must be less than 8 times the minimum battery voltage when at float.
For example, where a battery has a float voltage of 54.0 volts as with the batteries
used in this drawing, the maximum open circuit voltage of the connected array cannot
exceed 432 volts. Where the ar ... ascunde
