Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72.1HN, HL72.1N, HL80.1, HL80.1C, HL80.1CR, HL80.1R, HL80.2, HL80.2H, HL81.1G,...

Documentatie atasata la

Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner

Limba: Romana

Produse încluse în această documentație: HL72.1, HL72.1H, HL72.1HN, HL72.1N, HL80.1, HL80.1C, HL80.1CR, HL80.1R, HL80.2, HL80.2H, HL81.1G, HL81.1GH, HL90Prblue, HL90PrblueD, HL93, HL300, HL300G, HL300R, HL304, HL310N, HL317, HL317H, HL510N, HL510NPr, HL3100, HL5100, HL5100Pr

282 afisari

Tip documentatie: Catalog, brosura

Pagina 1 - Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72.1HN...

101 Ø 354 DN110 Ø 160 Ø 203 HL Receptoare 13. Pardoseală 13 HL Receptoare de pardoseală Informaţii de bază pentru proiectare şi execuţie Sifoanele de pardoseala sunt folosite ca puncte de evacuare a apei de pe suprafata pardoselilor. Pentru obtinerea unui rezultat cel putin satisfacator din punct de vedere estetic si functional, instalatorul trebuie sa aiba in vedere cateva chestiuni importante. Coordonarea intre proiectant, constructor, instalator si faiantar este o adevarata incercare. De aceea va rugam sa aveti in vedere inca din faza de proiectare de urmatoarele : ▲ Funcţionare: Raspunsul la intrebarea care este rolul sifonului respectiv decide inca din faza de proiectare care va fi sifonul ales. IN general o diferenta majora este intre sifonul cu utilizare permanenta (cum este un sifon de dus de exemplu) si utilizare neregulata (de exemplu intr-o spalatorie de haine). ▲ Obturatoare de mirosuri: In mod special in cazul locatiilor unde sifoanele sunt rar utilizate

Pagina 1-Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72.1HN, HL72.1N, ...

Pagina 2 - Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72.1HN...

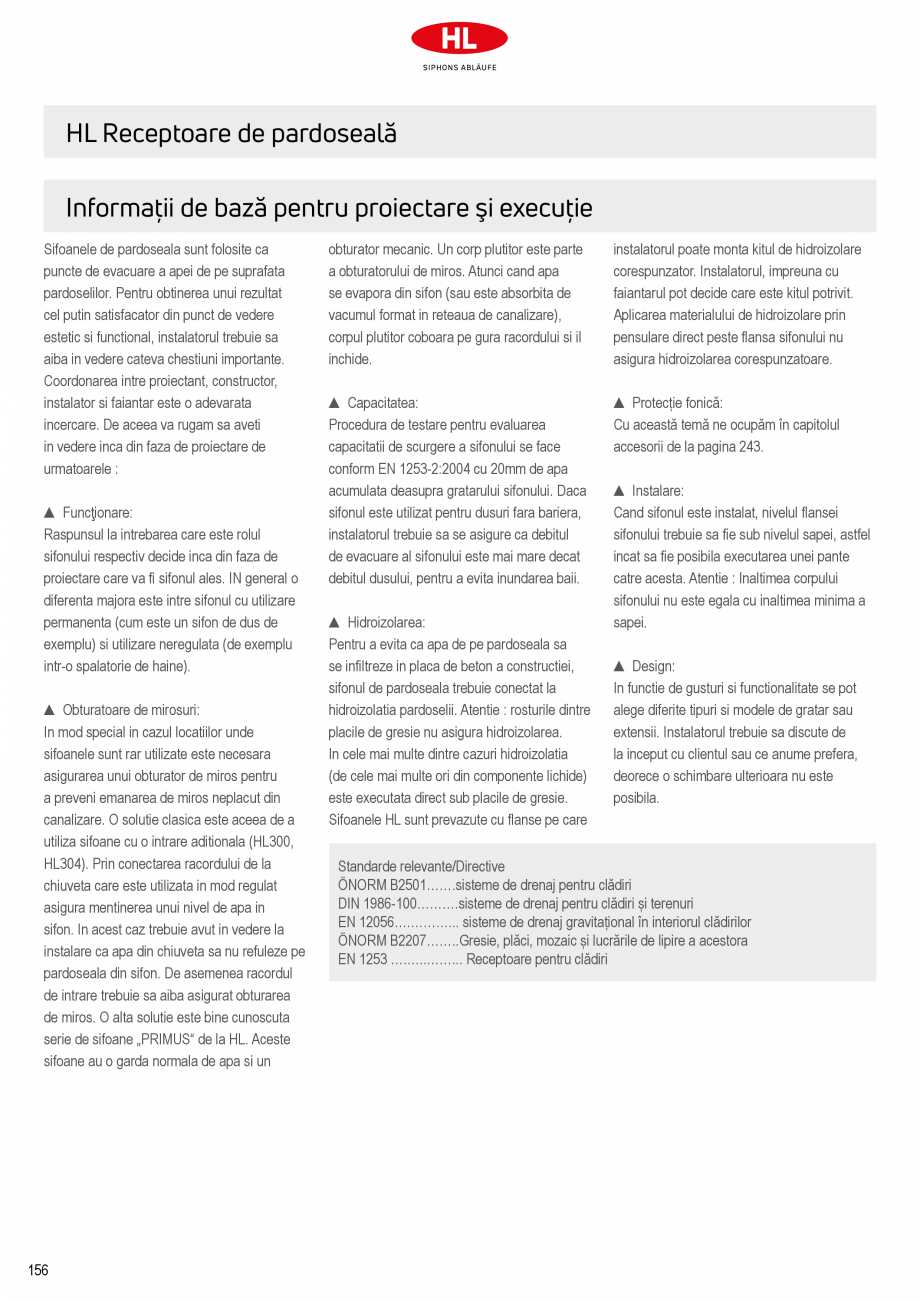

este necesara asigurarea unui obturator de miros pentru a preveni emanarea de miros neplacut din canalizare. O solutie clasica este aceea de a utiliza sifoane cu o intrare aditionala (HL300, HL304). Prin conectarea racordului de la chiuveta care este utilizata in mod regulat asigura mentinerea unui nivel de apa in sifon. In acest caz trebuie avut in vedere la instalare ca apa din chiuveta sa nu refuleze pe pardoseala din sifon. De asemenea racordul de intrare trebuie sa aiba asigurat obturarea de miros. O alta solutie este bine cunoscuta serie de sifoane „PRIMUS“ de la HL. Aceste sifoane au o garda normala de apa si un 156 obturator mecanic. Un corp plutitor este parte a obturatorului de miros. Atunci cand apa se evapora din sifon (sau este absorbita de vacumul format in reteaua de canalizare), corpul plutitor coboara pe gura racordului si il inchide. instalatorul poate monta kitul de hidroizolare corespunzator. Instalatorul, impreuna cu faiantarul pot decide care este kitul po

Pagina 2-Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72.1HN, HL72.1N, ...

Pagina 3 - Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72.1HN...

trivit. Aplicarea materialului de hidroizolare prin pensulare direct peste flansa sifonului nu asigura hidroizolarea corespunzatoare. ▲ Capacitatea: Procedura de testare pentru evaluarea capacitatii de scurgere a sifonului se face conform EN 1253-2:2004 cu 20mm de apa acumulata deasupra gratarului sifonului. Daca sifonul este utilizat pentru dusuri fara bariera, instalatorul trebuie sa se asigure ca debitul de evacuare al sifonului este mai mare decat debitul dusului, pentru a evita inundarea baii. ▲ Protecție fonică: Cu această temă ne ocupăm în capitolul accesorii de la pagina 243. ▲ Hidroizolarea: Pentru a evita ca apa de pe pardoseala sa se infiltreze in placa de beton a constructiei, sifonul de pardoseala trebuie conectat la hidroizolatia pardoselii. Atentie : rosturile dintre placile de gresie nu asigura hidroizolarea. In cele mai multe dintre cazuri hidroizolatia (de cele mai multe ori din componente lichide) este executata direct sub placile de gresie. Sifoanele

Pagina 3-Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72.1HN, HL72.1N, ...

Pagina 4 - Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72.1HN...

HL sunt prevazute cu flanse pe care ▲ Instalare: Cand sifonul este instalat, nivelul flansei sifonului trebuie sa fie sub nivelul sapei, astfel incat sa fie posibila executarea unei pante catre acesta. Atentie : Inaltimea corpului sifonului nu este egala cu inaltimea minima a sapei. ▲ Design: In functie de gusturi si functionalitate se pot alege diferite tipuri si modele de gratar sau extensii. Instalatorul trebuie sa discute de la inceput cu clientul sau ce anume prefera, deorece o schimbare ulterioara nu este posibila. Standarde relevante/Directive ÖNORM B2501…….sisteme de drenaj pentru clădiri DIN 1986-100……….sisteme de drenaj pentru clădiri și terenuri EN 12056….………... sisteme de drenaj gravitațional în interiorul clădirilor ÖNORM B2207……..Gresie, plăci, mozaic și lucrările de lipire a acestora EN 1253 ….…..……... Receptoare pentru clădiri Selectarea receptorului corespunzător Criterii de alegere Debit Pentru a face o alegere corec

Pagina 4-Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72.1HN, HL72.1N, ...

Pagina 5 - Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72.1HN...

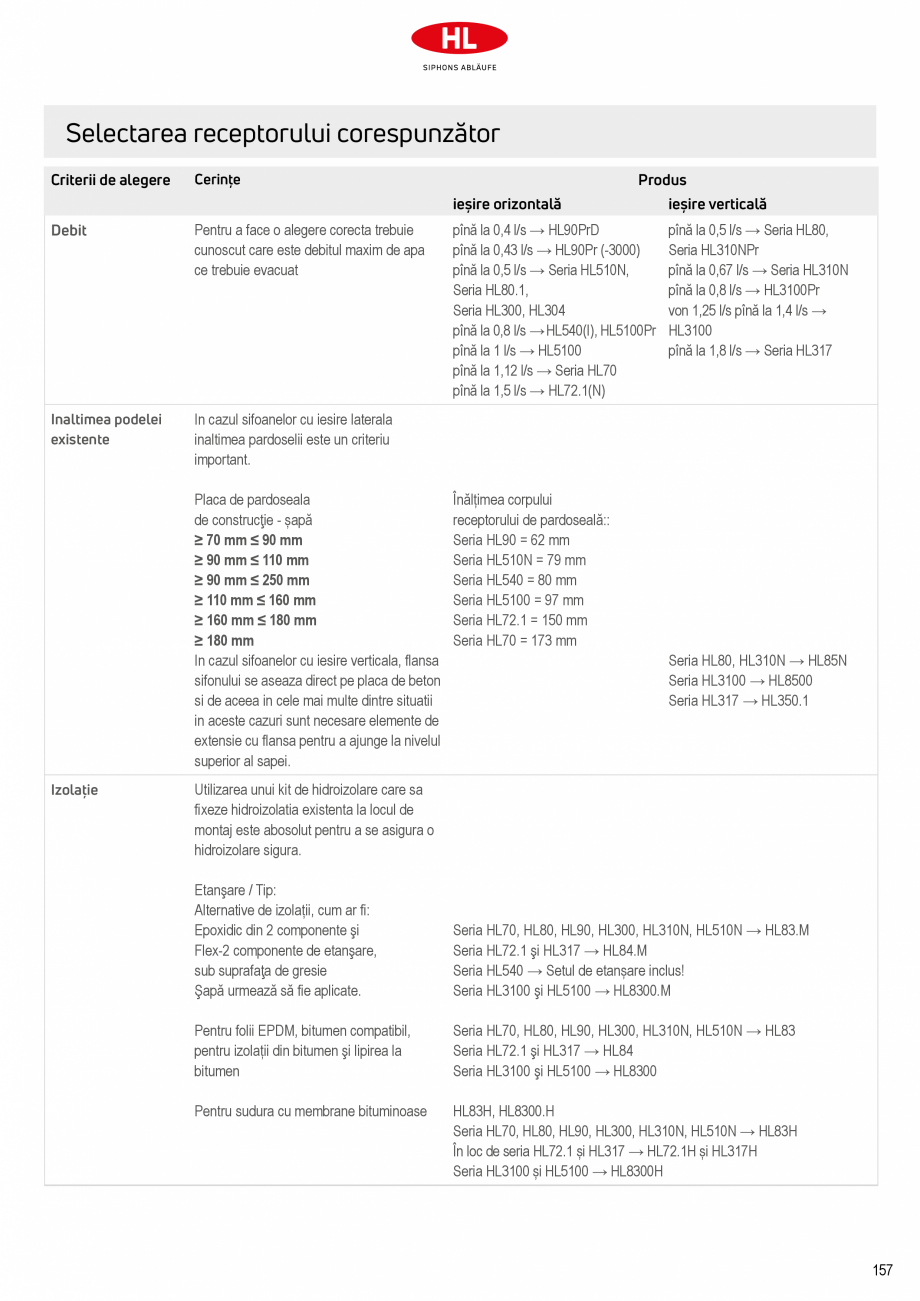

ta trebuie cunoscut care este debitul maxim de apa ce trebuie evacuat Inaltimea podelei existente In cazul sifoanelor cu iesire laterala inaltimea pardoselii este un criteriu important. Placa de pardoseala de construcţie - șapă ≥ 70 mm ≤ 90 mm ≥ 90 mm ≤ 110 mm ≥ 90 mm ≤ 250 mm ≥ 110 mm ≤ 160 mm ≥ 160 mm ≤ 180 mm ≥ 180 mm In cazul sifoanelor cu iesire verticala, flansa sifonului se aseaza direct pe placa de beton si de aceea in cele mai multe dintre situatii in aceste cazuri sunt necesare elemente de extensie cu flansa pentru a ajunge la nivelul superior al sapei. Izolație Produs Cerințe ieșire orizontală ieșire verticală pînă la 0,4 l/s → HL90PrD pînă la 0,43 l/s → HL90Pr (-3000) pînă la 0,5 l/s → Seria HL510N, Seria HL80.1, Seria HL300, HL304 pînă la 0,8 l/s → HL540(I), HL5100Pr pînă la 1 l/s → HL5100 pînă la 1,12 l/s → Seria HL70 pînă la 1,5 l/s → HL72.1(N) pînă la 0,5 l/s → Seria HL80, Seria HL310NPr pînă la 0

Pagina 5-Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72.1HN, HL72.1N, ...

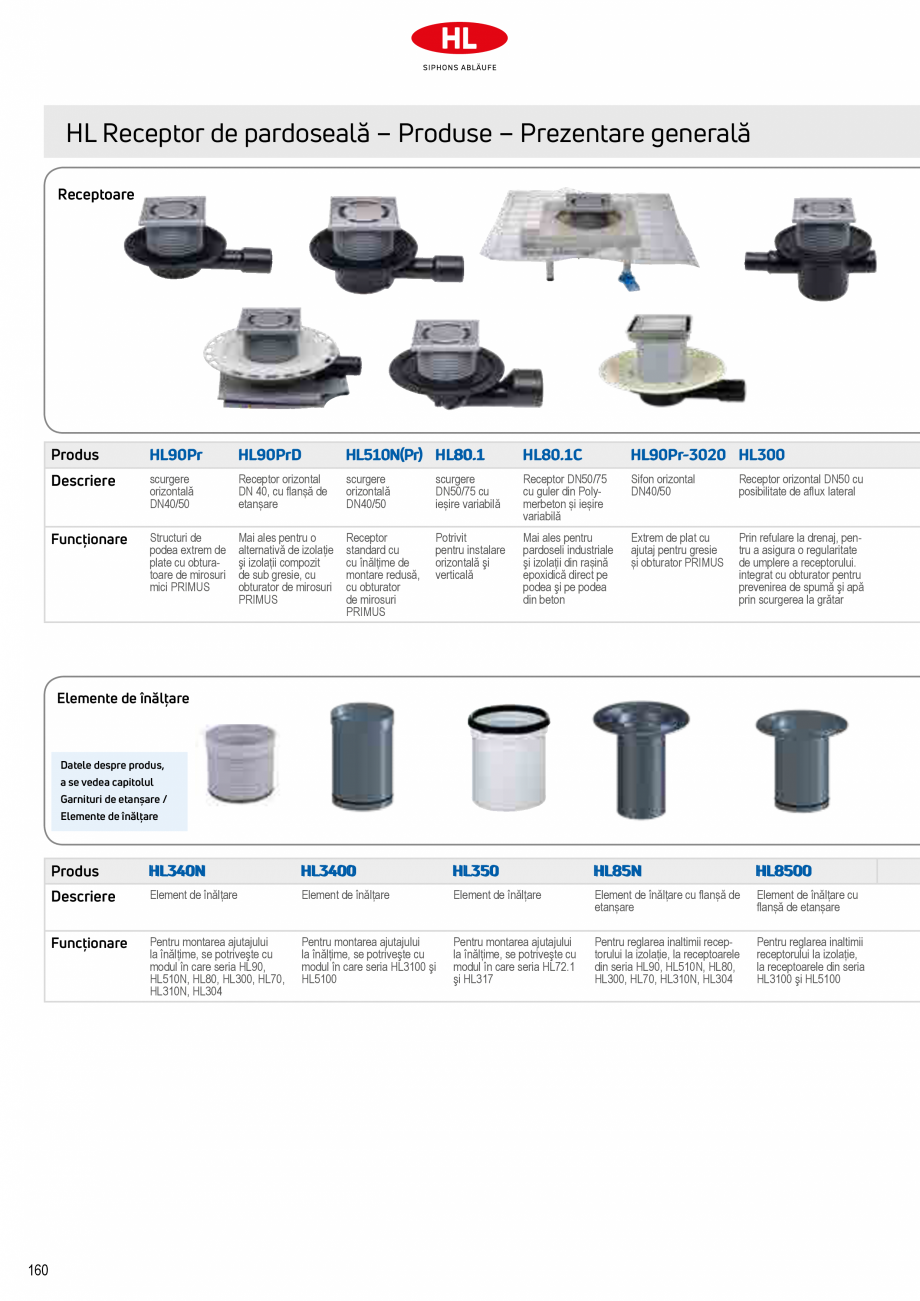

Pagina 6 - Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72.1HN...

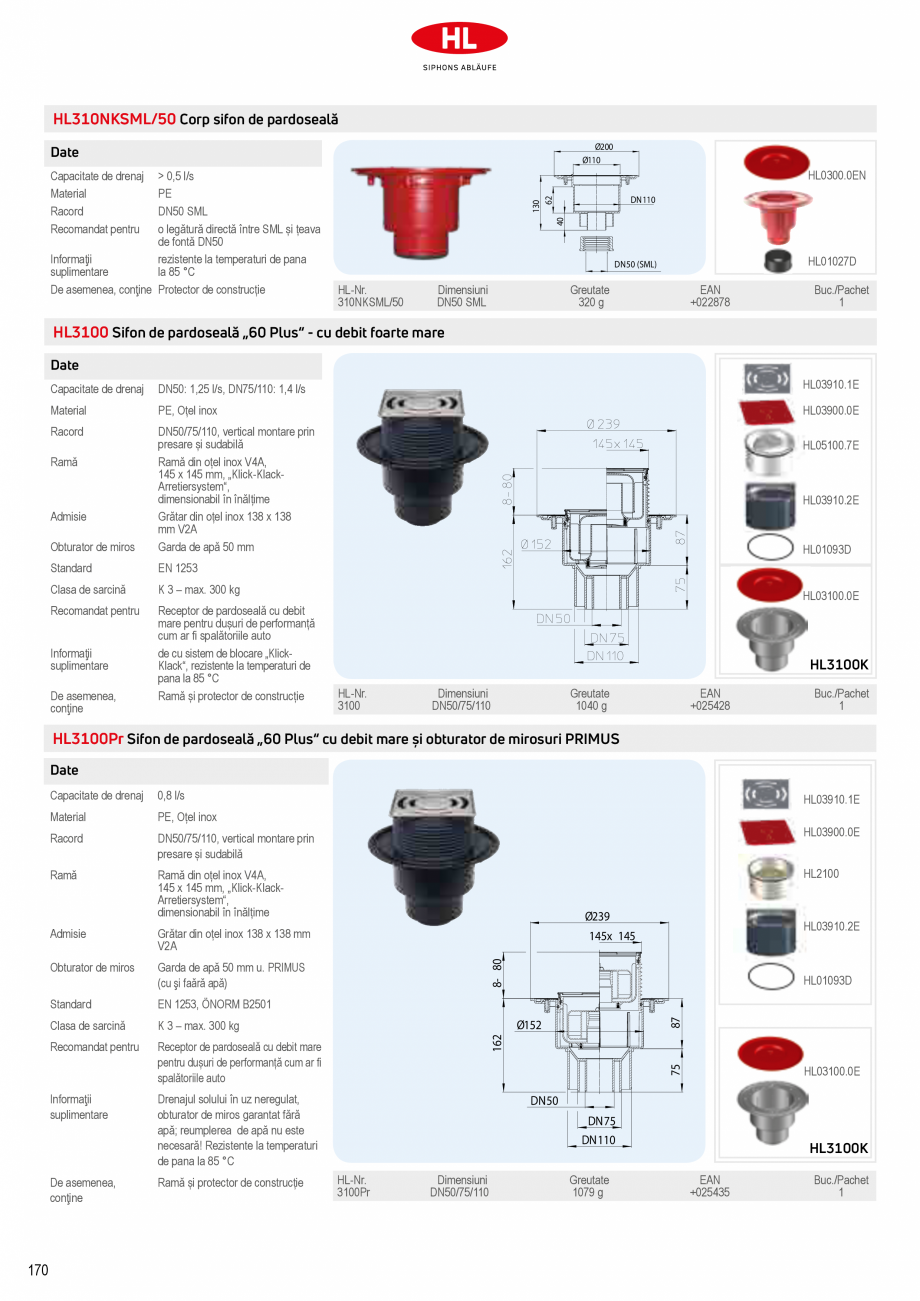

,67 l/s → Seria HL310N pînă la 0,8 l/s → HL3100Pr von 1,25 l/s pînă la 1,4 l/s → HL3100 pînă la 1,8 l/s → Seria HL317 Înălțimea corpului receptorului de pardoseală:: Seria HL90 = 62 mm Seria HL510N = 79 mm Seria HL540 = 80 mm Seria HL5100 = 97 mm Seria HL72.1 = 150 mm Seria HL70 = 173 mm Seria HL80, HL310N → HL85N Seria HL3100 → HL8500 Seria HL317 → HL350.1 Utilizarea unui kit de hidroizolare care sa fixeze hidroizolatia existenta la locul de montaj este abosolut pentru a se asigura o hidroizolare sigura. Etanşare / Tip: Alternative de izolații, cum ar fi: Epoxidic din 2 componente şi Flex-2 componente de etanşare, sub suprafaţa de gresie Şapă urmează să fie aplicate. Seria HL70, HL80, HL90, HL300, HL310N, HL510N → HL83.M Seria HL72.1 şi HL317 → HL84.M Seria HL540 → Setul de etanșare inclus! Seria HL3100 şi HL5100 → HL8300.M Pentru folii EPDM, bitumen compatibil, pentru izolații din bitumen şi lipirea la bitumen Seria HL70, HL80, HL90

Pagina 6-Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72.1HN, HL72.1N, ...

Pagina 7 - Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72.1HN...

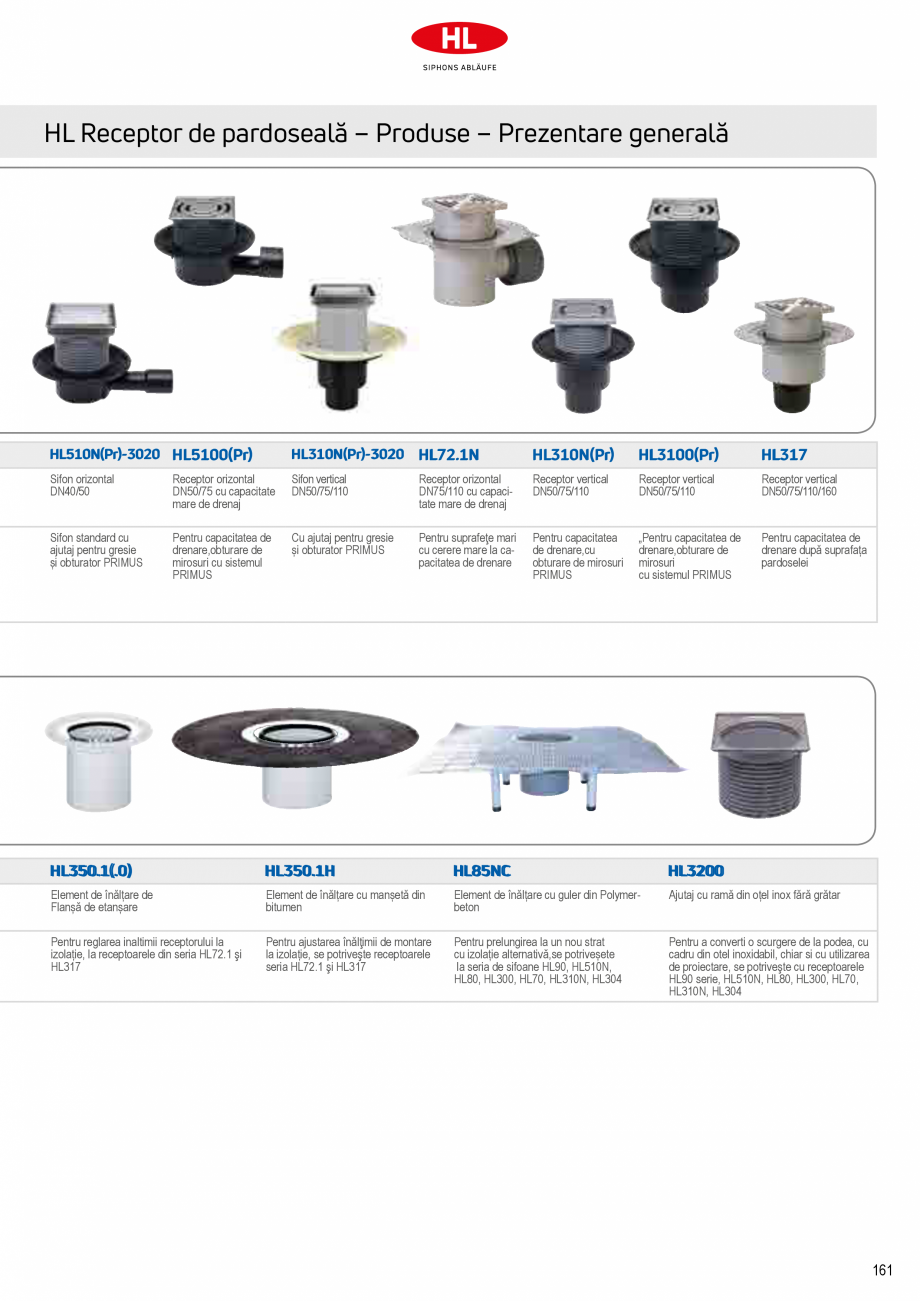

, HL300, HL310N, HL510N → HL83 Seria HL72.1 şi HL317 → HL84 Seria HL3100 şi HL5100 → HL8300 Pentru sudura cu membrane bituminoase HL83H, HL8300.H Seria HL70, HL80, HL90, HL300, HL310N, HL510N → HL83H În loc de seria HL72.1 și HL317 → HL72.1H și HL317H Seria HL3100 și HL5100 → HL8300H 157 HL Receptoare de pardoseală – Exemple de instalare HL80.1C Guler din Polymerbeton și ieșire variabilă Receptor cu guler din Polymerbeton și ieșire orientabilă Șapă Răşină epoxidică de acoperire HL80.1C Sifon Plapumă anti fonică Plafon de beton HL510NPr-3020 Placare cu gresie Adeziv gresie HL83.M Garnitură de etanșare Izolație Șapă Receptor cu ajutaj pentru gresie HL510NPr-3020 Plapumă anti fonică Izolație anti fonică HL6200 HL310NPr-3000 Receptor de pardoseală cu obturator de mirosuri PRIMUS și ramă din oțel inox Placare cu gresie Adeziv pentru HL83.M Garnitură de etanșare gresie Izolație Șapă Izolație Șapă HL85N Plapum�

Pagina 7-Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72.1HN, HL72.1N, ...

Pagina 8 - Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72.1HN...

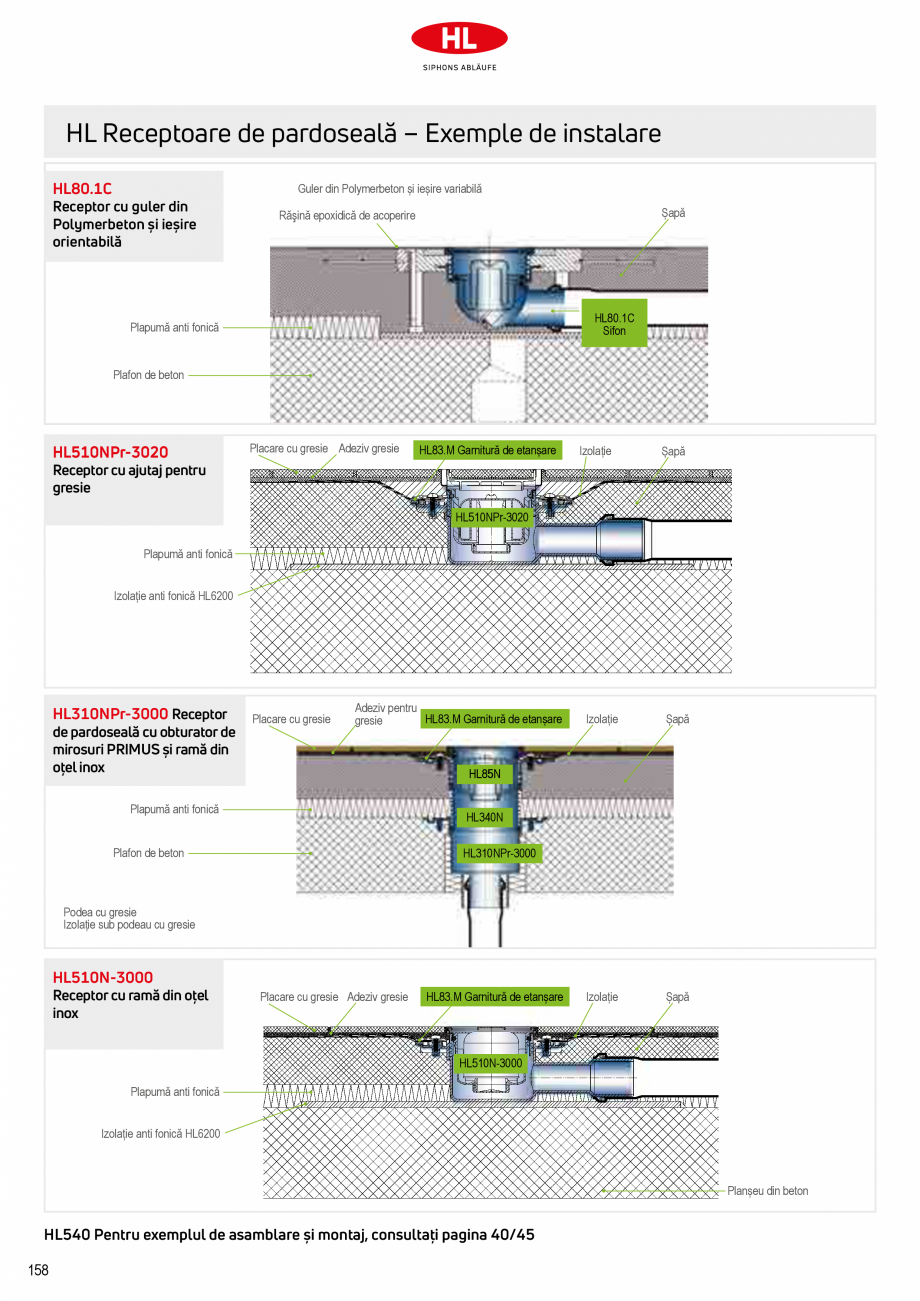

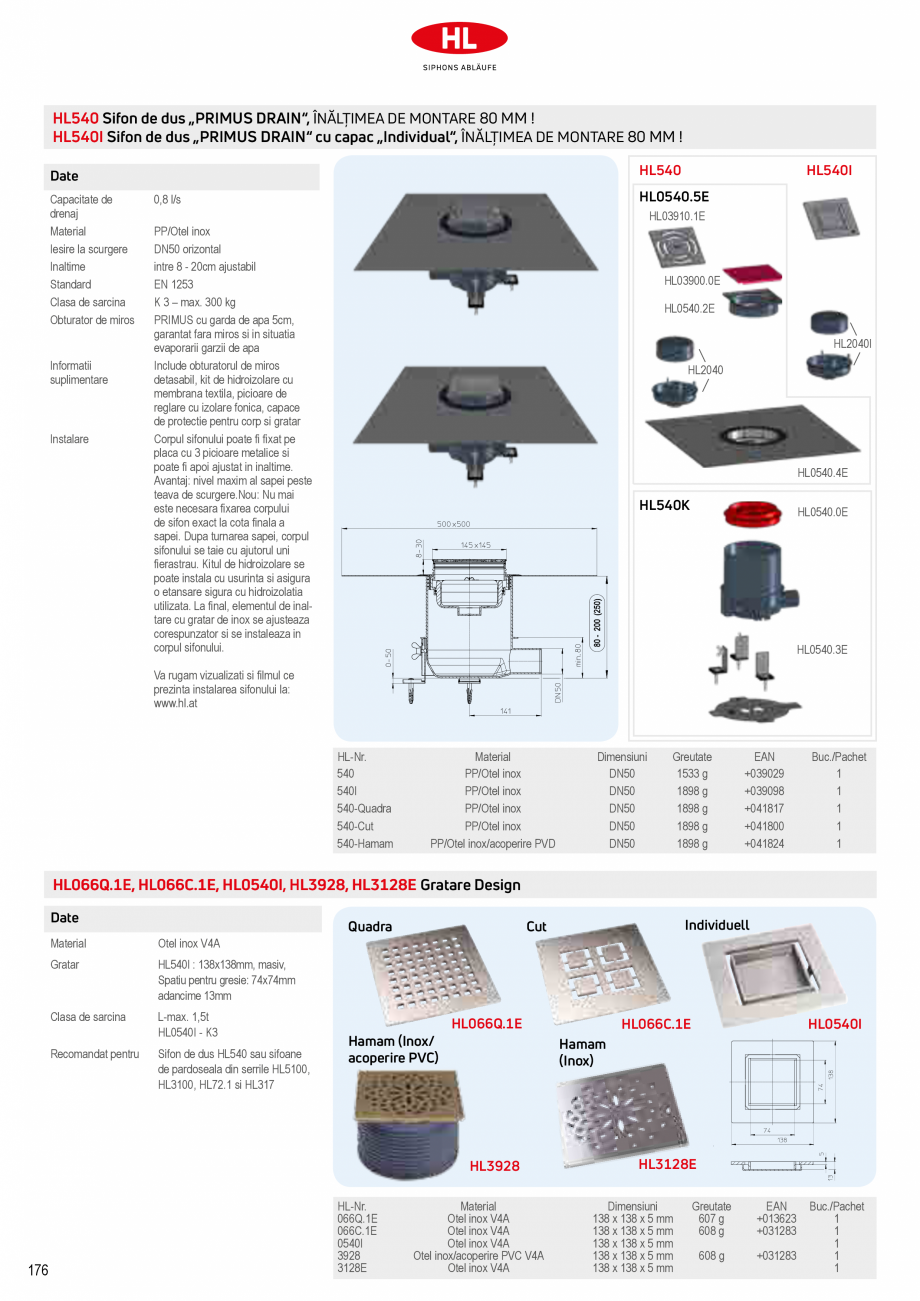

� anti fonică HL340N Plafon de beton HL310NPr-3000 Podea cu gresie Izolație sub podeau cu gresie HL510N-3000 Receptor cu ramă din oțel inox Placare cu gresie Adeziv gresie HL83.M Garnitură de etanșare HL510N-3000 Plapumă anti fonică Izolație anti fonică HL6200 Planșeu din beton HL540 Pentru exemplul de asamblare și montaj, consultați pagina 40/45 158 HL Receptoare de pardoseală – Montare 1.Turnarea șapei după centrare corp receptor,cu capac de protectie 2. Șapa se lasă să se usuce 3. Se înlătură protectorul de constructie, se așează inelul de etanșare se începe montarea foliei 4. Montarea flanșei de etanșare pe folia de izolare,a se lua în vedere modul de așezare,flnșa are semn 5. Flanșa din oțel inox se inșurubeayă la corpul receptorului,închizînd etanșarea 6. Verificarea căderii șapei pentru scurgere bună 7. Lipirea foliei de izolația întinsă 8. Presarea foliei 9. Terminarea izolării cu mastic de etanșare 10. Veri

Pagina 8-Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72.1HN, HL72.1N, ...

Pagina 9 - Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72.1HN...

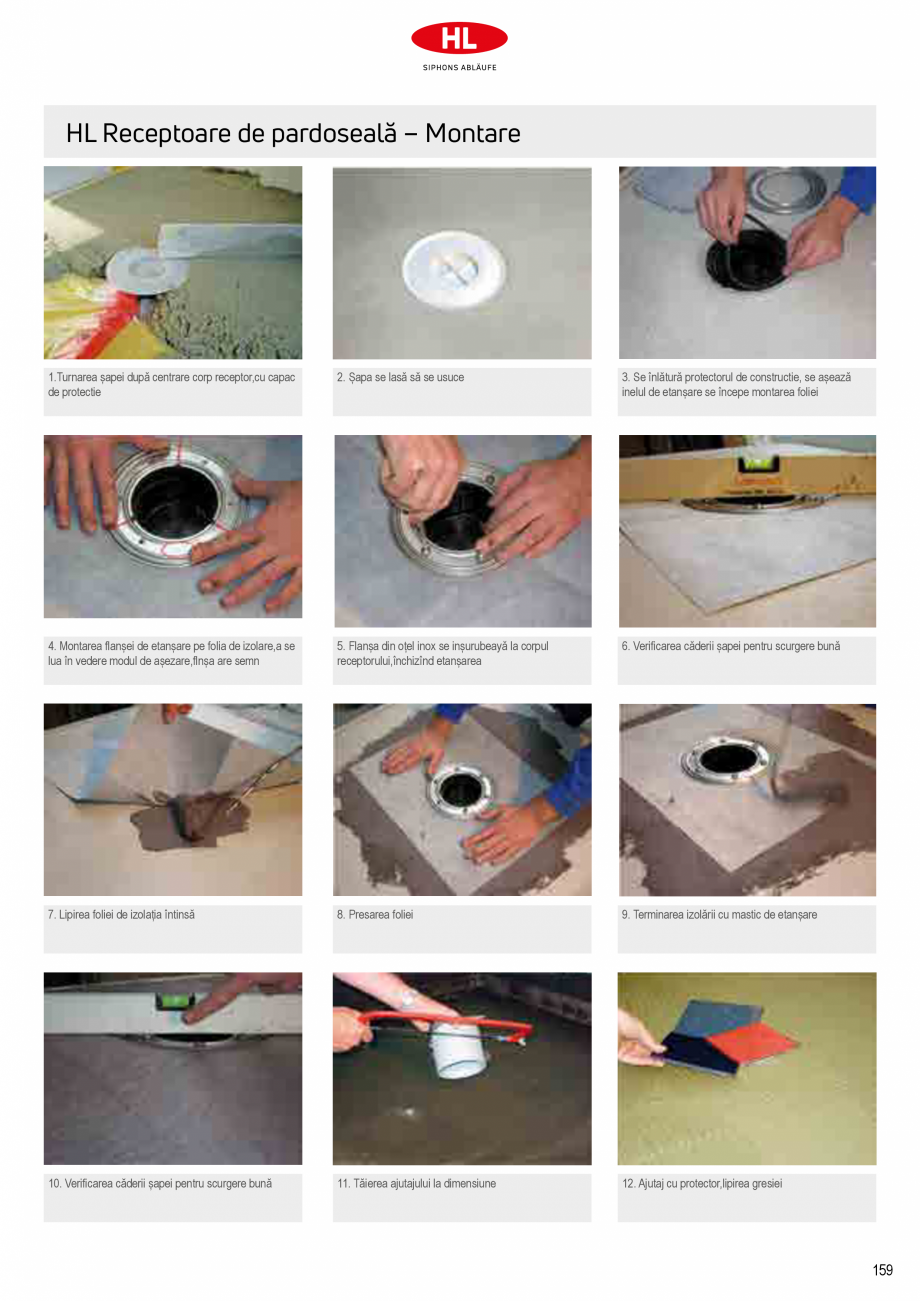

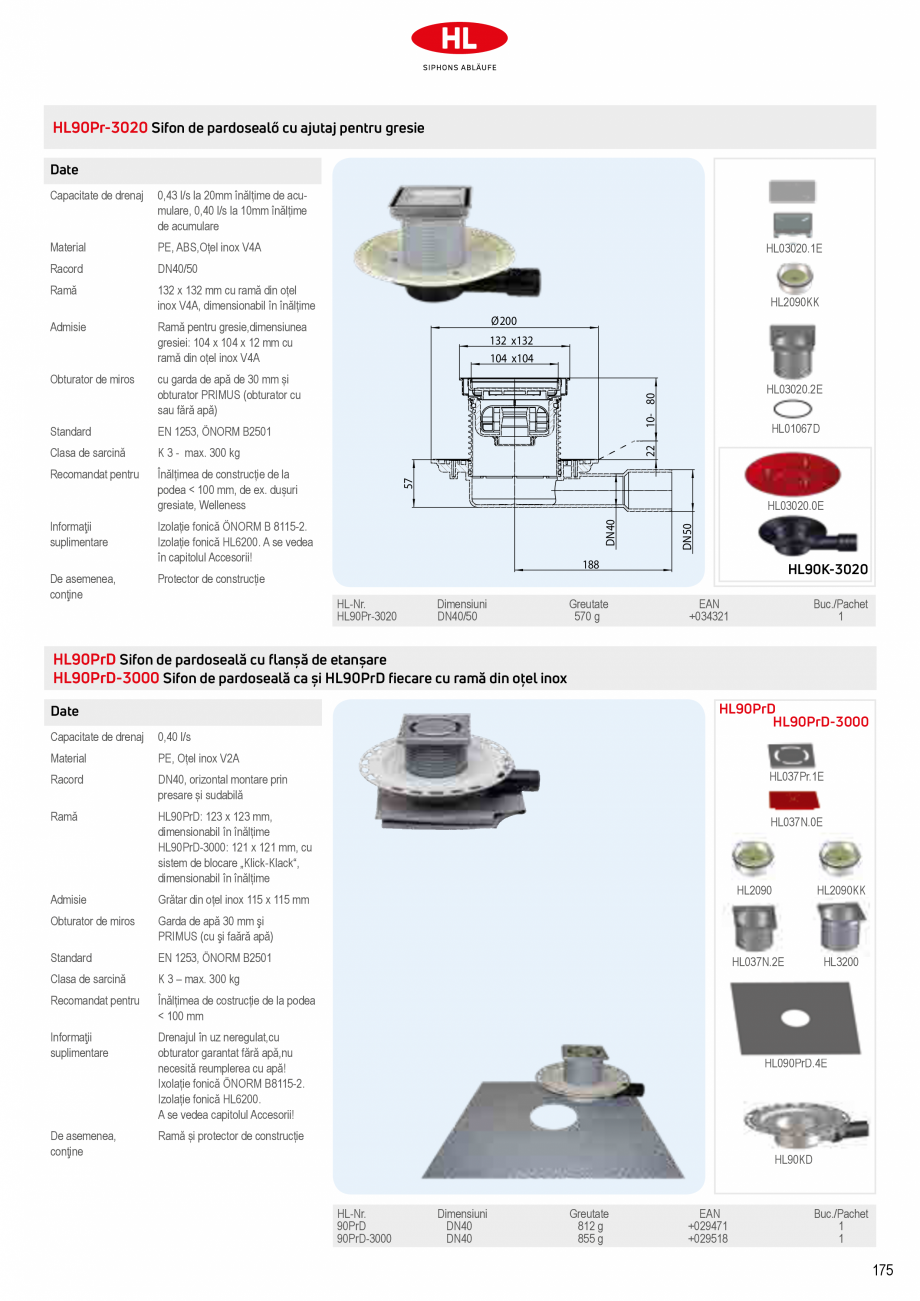

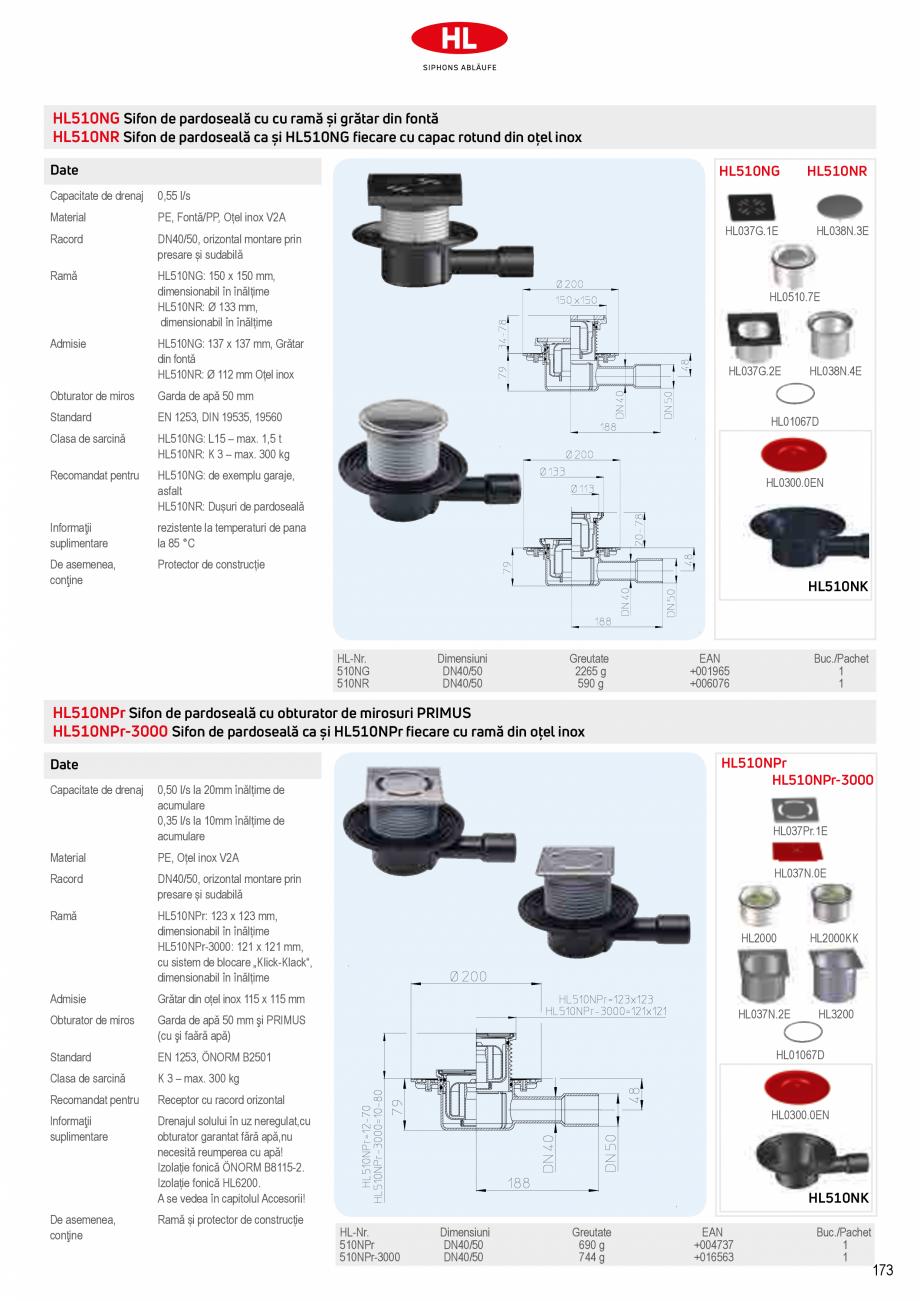

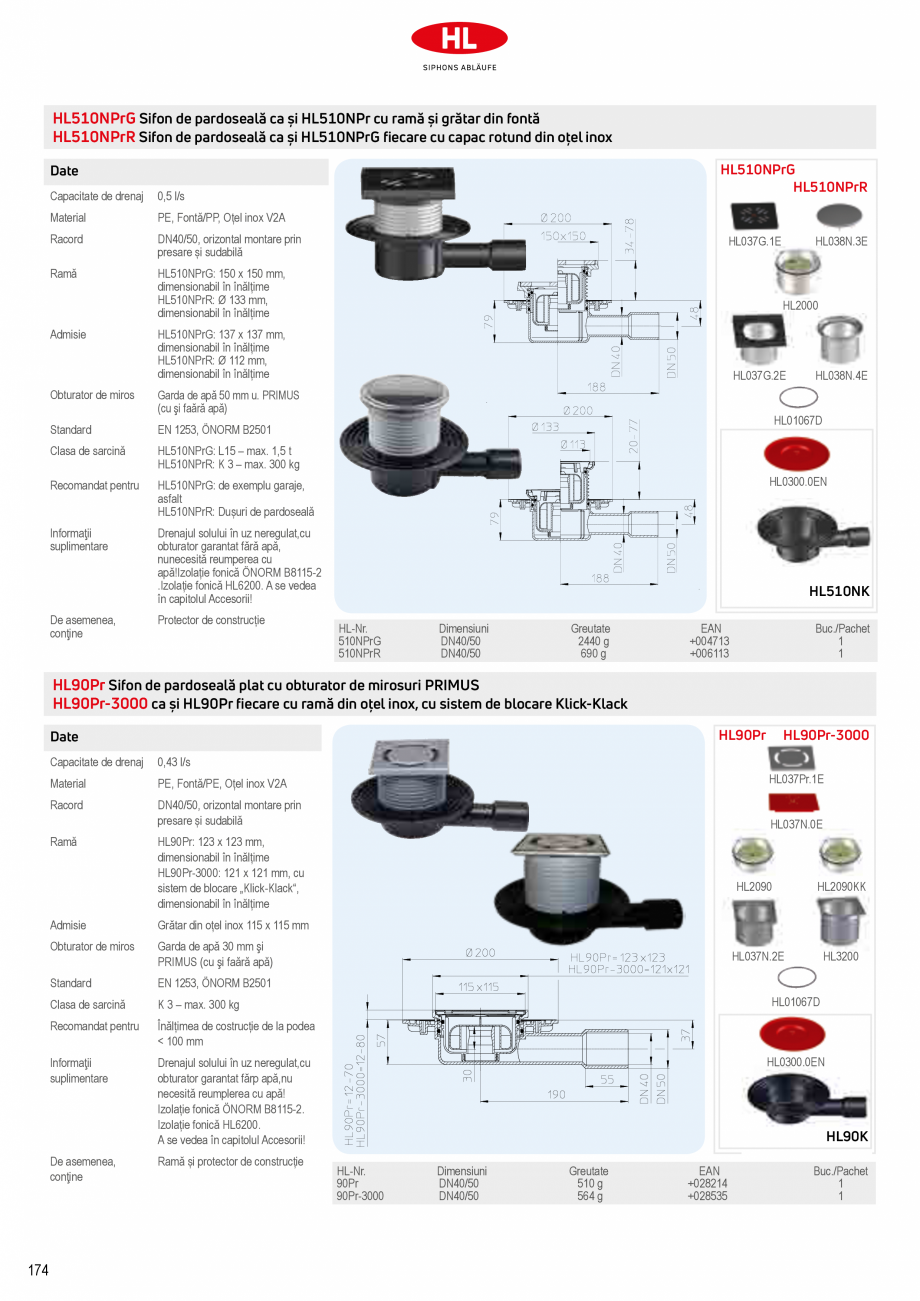

ficarea căderii șapei pentru scurgere bună 11. Tăierea ajutajului la dimensiune 12. Ajutaj cu protector,lipirea gresiei 159 HL Receptor de pardoseală – Produse – Prezentare generală Receptoare Produs HL90Pr HL90PrD HL510N(Pr) HL80.1 HL80.1C HL90Pr-3020 HL300 Descriere scurgere orizontală DN40/50 Receptor orizontal DN 40, cu flanșă de etanșare scurgere orizontală DN40/50 scurgere DN50/75 cu ieșire variabilă Receptor DN50/75 cu guler din Polymerbeton și ieșire variabilă Sifon orizontal DN40/50 Receptor orizontal DN50 cu posibilitate de aflux lateral Funcționare Structuri de podea extrem de plate cu obturatoare de mirosuri mici PRIMUS Mai ales pentru o alternativă de izolație şi izolații compozit de sub gresie, cu obturator de mirosuri PRIMUS Receptor standard cu cu înălțime de montare redusă, cu obturator de mirosuri PRIMUS Potrivit pentru instalare orizontală şi verticală Mai ales pentru pardoseli industriale şi izolații din ra

Pagina 9-Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72.1HN, HL72.1N, ...

Pagina 10 - Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72...

șină epoxidică direct pe podea şi pe podea din beton Extrem de plat cu ajutaj pentru gresie și obturator PRIMUS Prin refulare la drenaj, pentru a asigura o regularitate de umplere a receptorului. integrat cu obturator pentru prevenirea de spumă şi apă prin scurgerea la grătar Elemente de înălțare Datele despre produs, a se vedea capitolul Garnituri de etanșare / Elemente de înălțare 160 Produs HL340N HL340N HL3400 HL3400 HL350 HL350 HL85N HL85N HL8500 HL8500 Descriere Element de înălțare Element de înălțare Element de înălțare Element de înălțare cu flanșă de etanșare Element de înălțare cu flanșă de etanșare Funcționare Pentru montarea ajutajului la înălțime, se potriveşte cu modul în care seria HL90, HL510N, HL80, HL300, HL70, HL310N, HL304 Pentru montarea ajutajului la înălțime, se potriveşte cu modul în care seria HL3100 şi HL5100 Pentru montarea ajutajului la înălțime, se potriveşte cu modul în care seria H

Pagina 10-Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72.1HN, HL72.1N, ...

Pagina 11 - Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72...

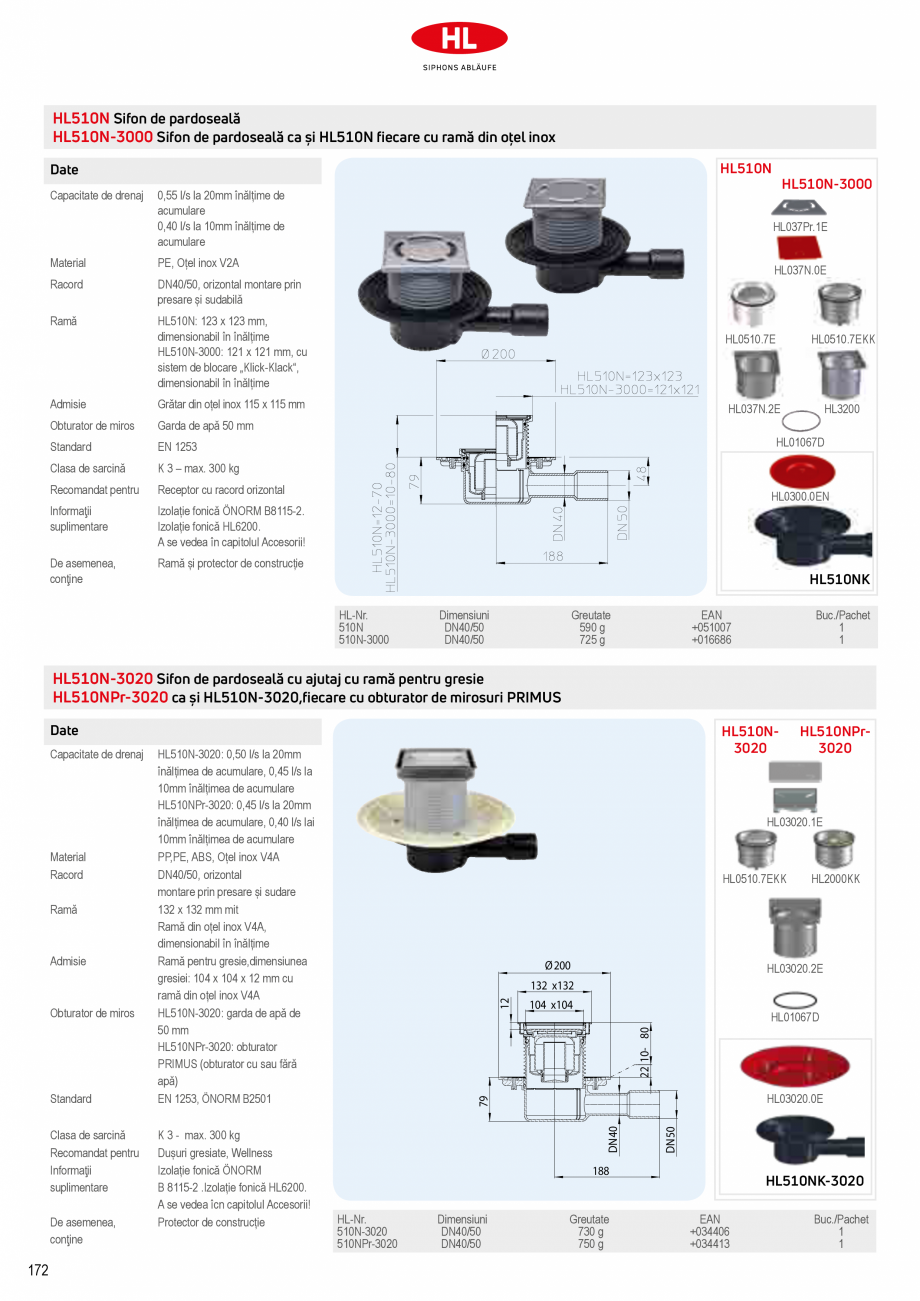

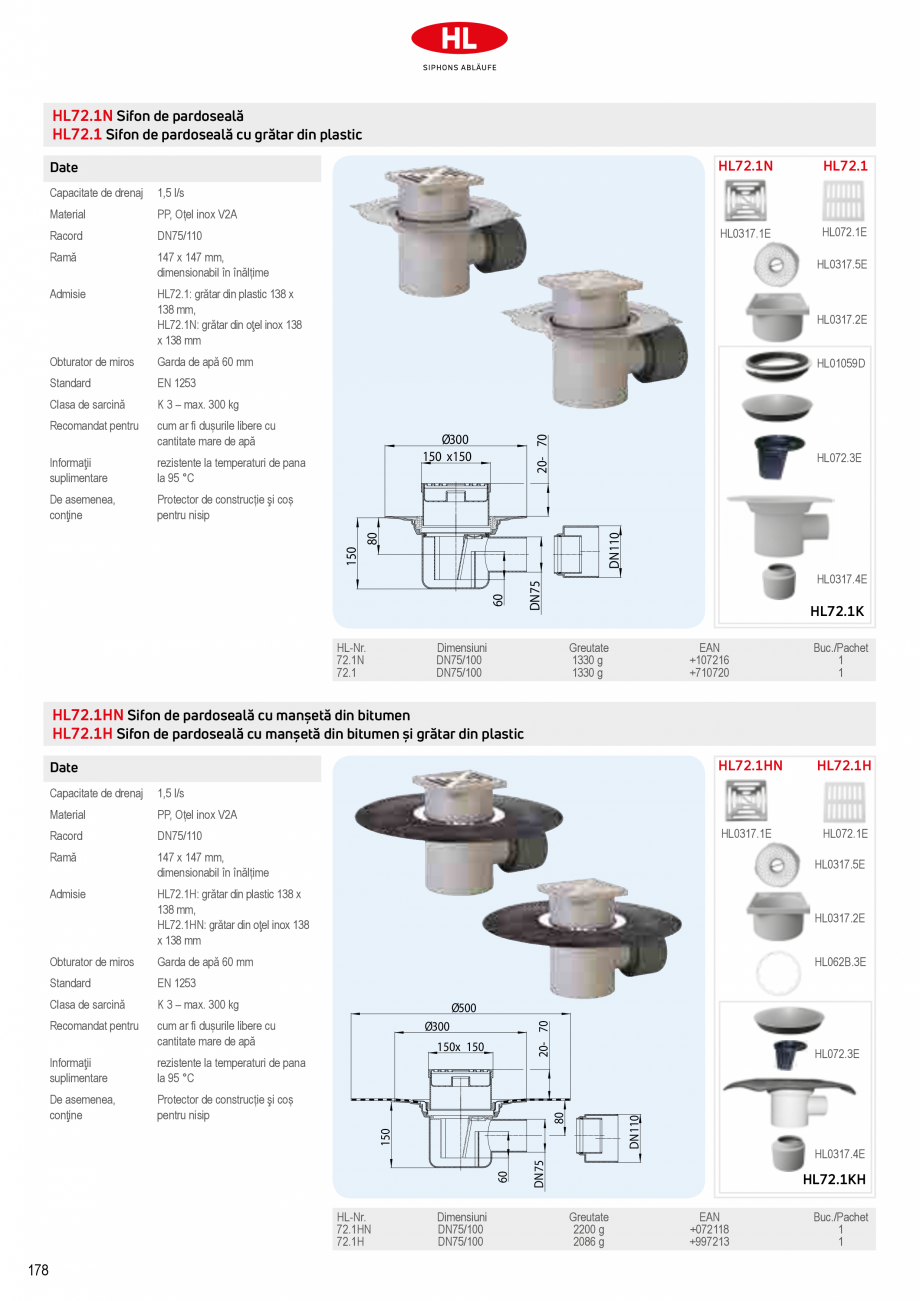

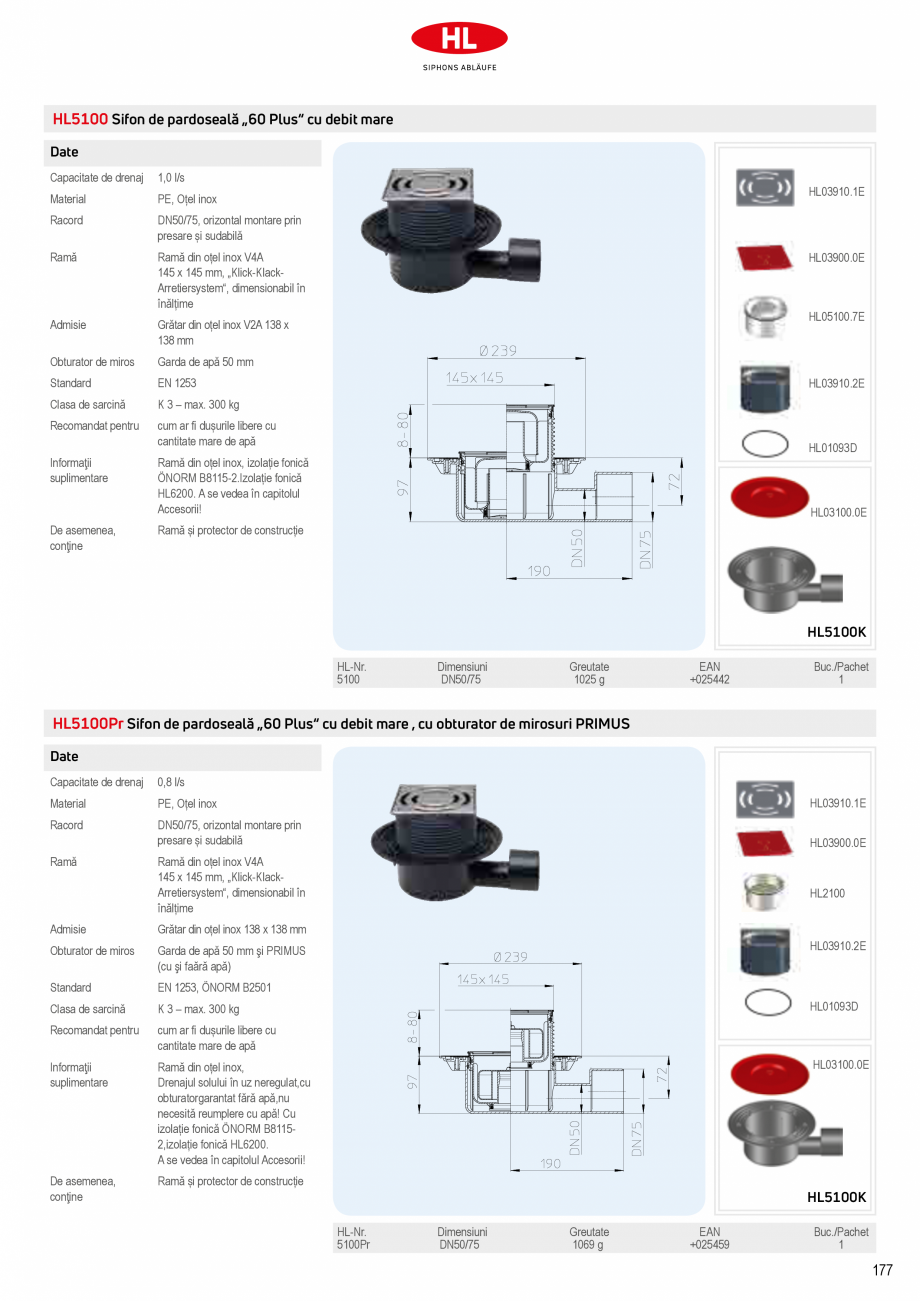

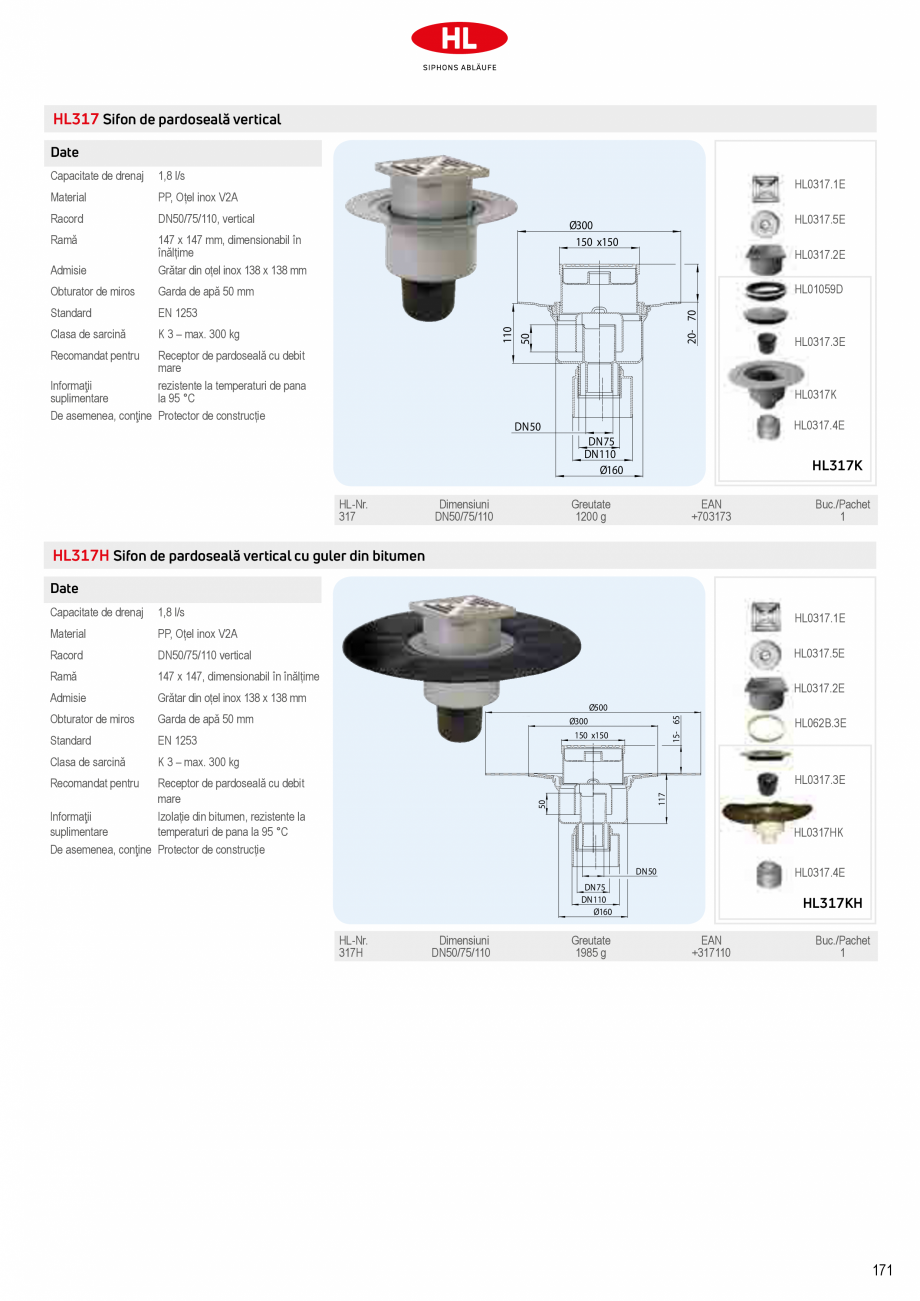

L72.1 şi HL317 Pentru reglarea inaltimii receptorului la izolație, la receptoarele din seria HL90, HL510N, HL80, HL300, HL70, HL310N, HL304 Pentru reglarea inaltimii receptorului la izolație, la receptoarele din seria HL3100 şi HL5100 HL Receptor de pardoseală – Produse – Prezentare generală HL510N(Pr)-3020 HL5100(Pr) HL310N(Pr)-3020 HL72.1N HL310N(Pr) HL3100(Pr) HL317 Sifon orizontal DN40/50 Receptor orizontal DN50/75 cu capacitate mare de drenaj Sifon vertical DN50/75/110 Receptor orizontal DN75/110 cu capacitate mare de drenaj Receptor vertical DN50/75/110 Receptor vertical DN50/75/110 Receptor vertical DN50/75/110/160 Sifon standard cu ajutaj pentru gresie și obturator PRIMUS Pentru capacitatea de drenare,obturare de mirosuri cu sistemul PRIMUS Cu ajutaj pentru gresie și obturator PRIMUS Pentru suprafeţe mari cu cerere mare la capacitatea de drenare Pentru capacitatea de drenare,cu obturare de mirosuri PRIMUS „Pentru capacitatea de drenare,obtur

Pagina 11-Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72.1HN, HL72.1N, ...

Pagina 12 - Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72...

are de mirosuri cu sistemul PRIMUS Pentru capacitatea de drenare după suprafața pardoselei HL350.1(.0) HL350.1(.0) HL350.1H HL350.1H HL85NC HL85NC HL3200 HL3200 Element de înălțare de Flanșă de etanșare Element de înălțare cu manșetă din bitumen Element de înălțare cu guler din Polymerbeton Ajutaj cu ramă din oțel inox fără grătar Pentru reglarea inaltimii receptorului la izolație, la receptoarele din seria HL72.1 şi HL317 Pentru ajustarea înălţimii de montare la izolație, se potriveşte receptoarele seria HL72.1 şi HL317 Pentru prelungirea la un nou strat cu izolație alternativă,se potriveșete la seria de sifoane HL90, HL510N, HL80, HL300, HL70, HL310N, HL304 Pentru a converti o scurgere de la podea, cu cadru din otel inoxidabil, chiar si cu utilizarea de proiectare, se potriveşte cu receptoarele HL90 serie, HL510N, HL80, HL300, HL70, HL310N, HL304 161 HL Receptor de pardoseală – Produse – Prezentare generală Accesorii Produs HL

Pagina 12-Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72.1HN, HL72.1N, ...

Pagina 13 - Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72...

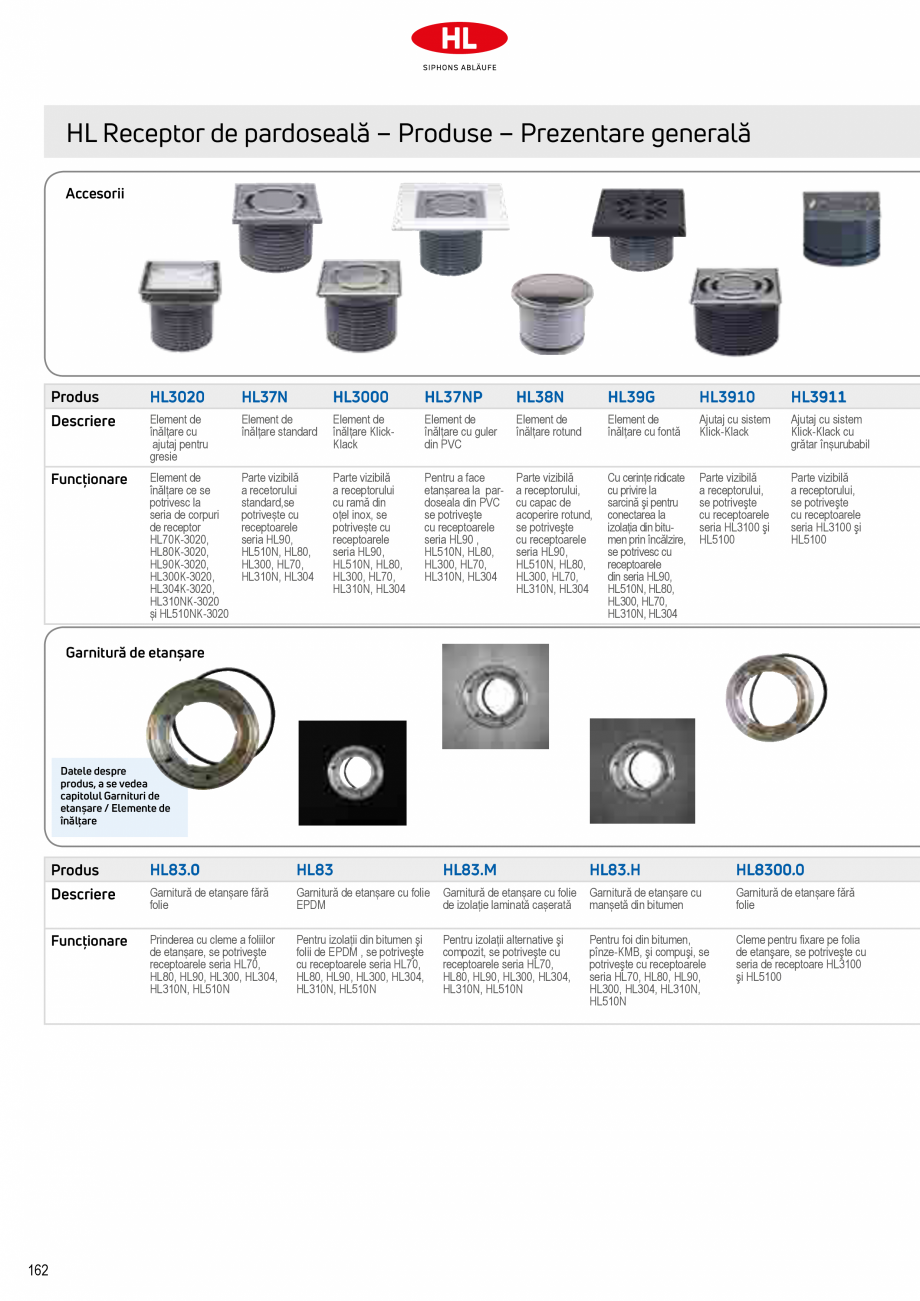

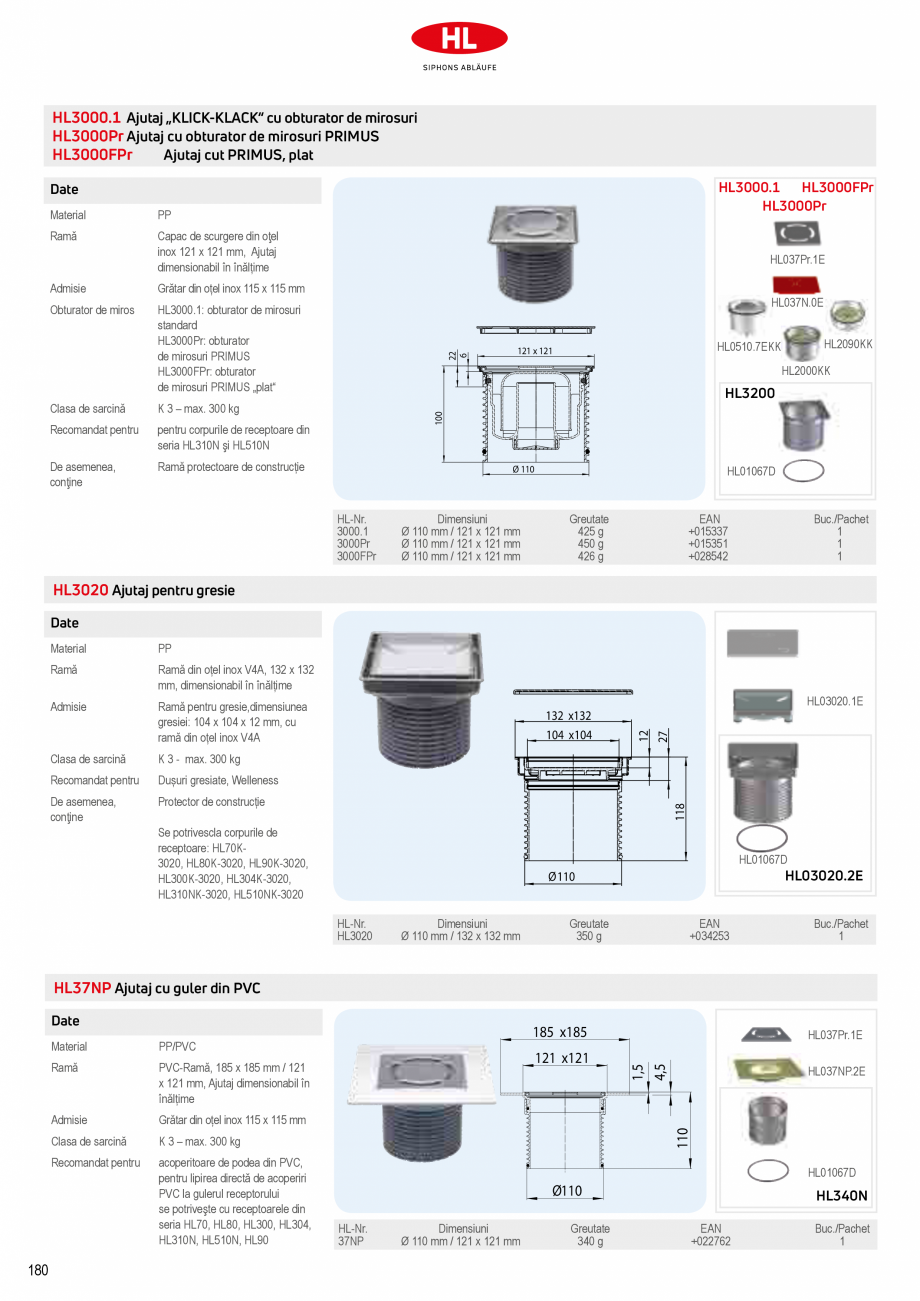

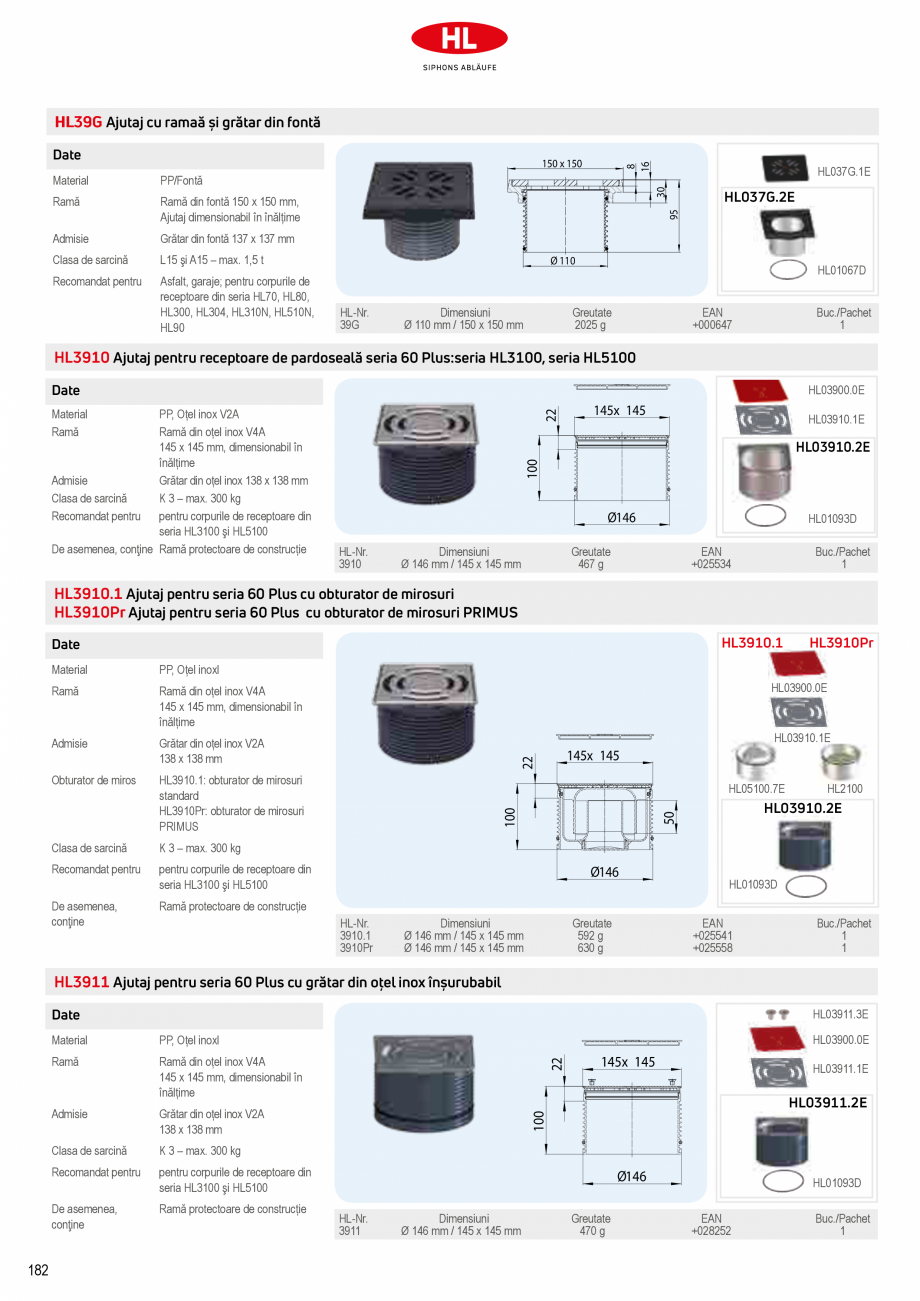

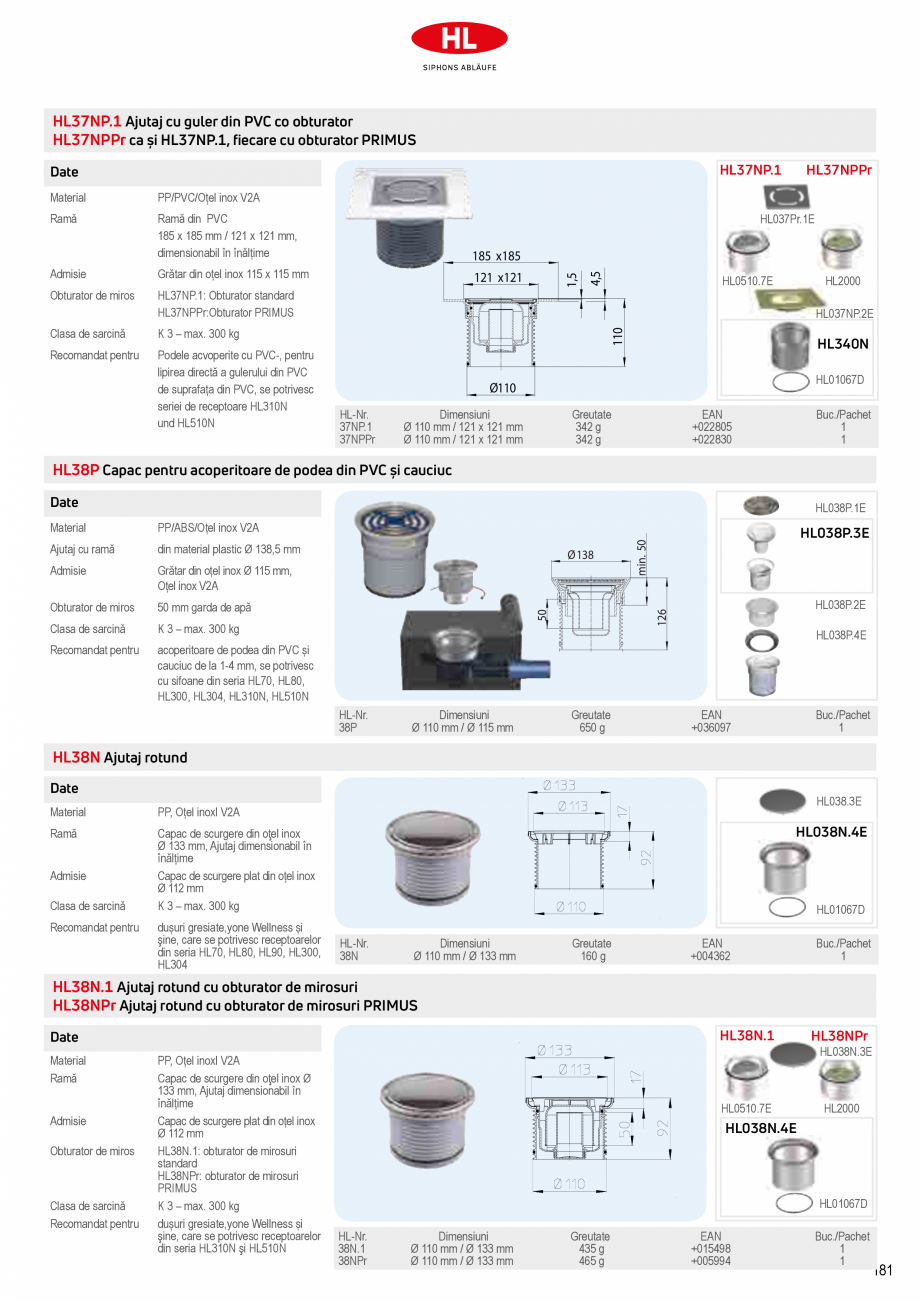

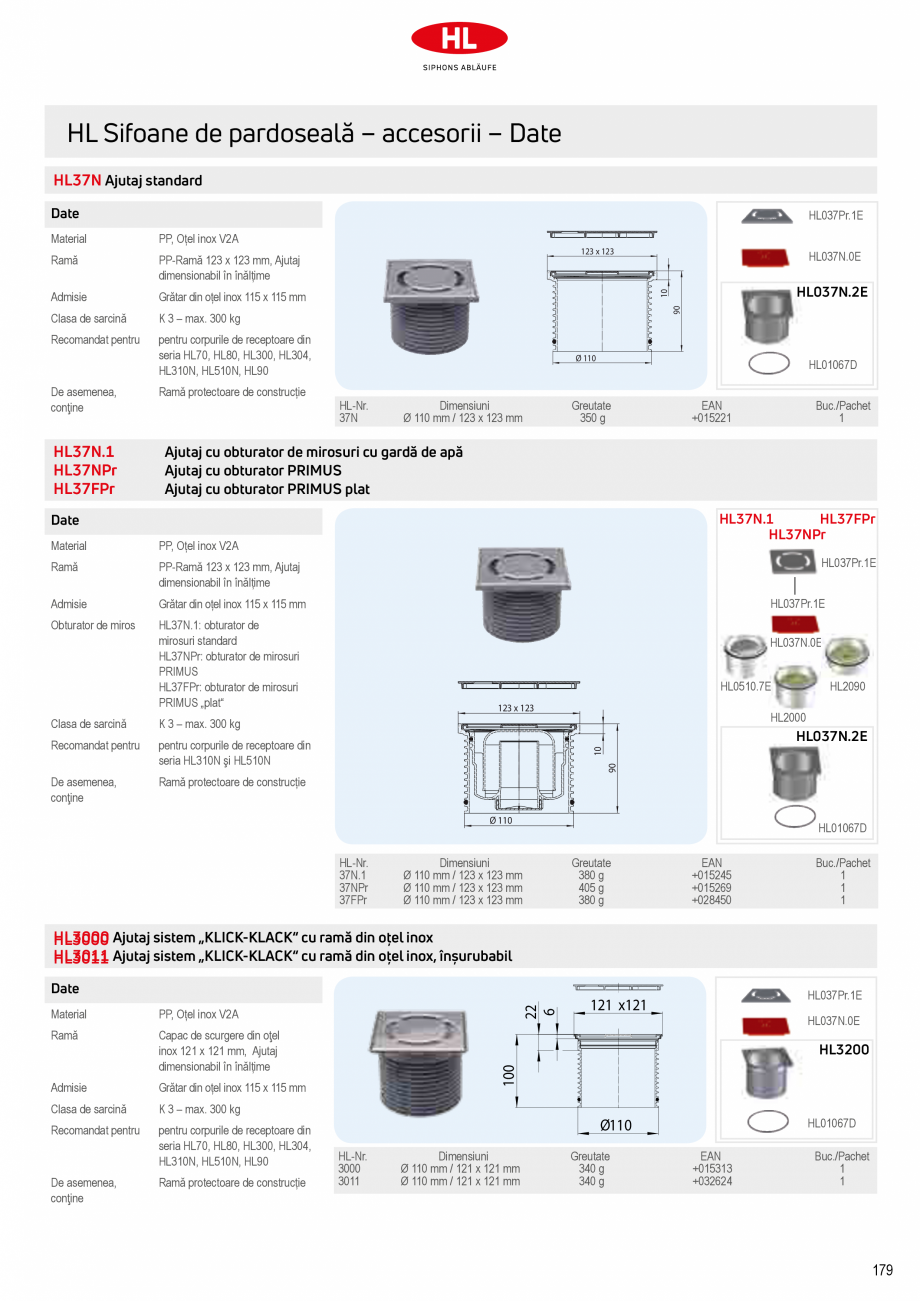

3020 HL37N HL3000 HL37NP HL38N HL39G HL3910 HL3911 Descriere Element de înălțare cu ajutaj pentru gresie Element de înălțare standard Element de înălțare KlickKlack Element de înălțare cu guler din PVC Element de înălțare rotund Element de înălțare cu fontă Ajutaj cu sistem Klick-Klack Ajutaj cu sistem Klick-Klack cu grătar înșurubabil Funcționare Element de înălțare ce se potrivesc la seria de corpuri de receptor HL70K-3020, HL80K-3020, HL90K-3020, HL300K-3020, HL304K-3020, HL310NK-3020 și HL510NK-3020 Parte vizibilă a recetorului standard,se potrivește cu receptoarele seria HL90, HL510N, HL80, HL300, HL70, HL310N, HL304 Parte vizibilă a receptorului cu ramă din oțel inox, se potrivește cu receptoarele seria HL90, HL510N, HL80, HL300, HL70, HL310N, HL304 Pentru a face etanșarea la pardoseala din PVC se potriveşte cu receptoarele seria HL90 , HL510N, HL80, HL300, HL70, HL310N, HL304 Parte vizibilă a receptorului, cu capac de aco

Pagina 13-Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72.1HN, HL72.1N, ...

Pagina 14 - Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72...

perire rotund, se potriveşte cu receptoarele seria HL90, HL510N, HL80, HL300, HL70, HL310N, HL304 Cu cerințe ridicate cu privire la sarcină şi pentru conectarea la izolația din bitumen prin încălzire, se potrivesc cu receptoarele din seria HL90, HL510N, HL80, HL300, HL70, HL310N, HL304 Parte vizibilă a receptorului, se potriveşte cu receptoarele seria HL3100 şi HL5100 Parte vizibilă a receptorului, se potriveşte cu receptoarele seria HL3100 şi HL5100 Garnitură de etanșare Datele despre produs, a se vedea capitolul Garnituri de etanșare / Elemente de înălțare 162 Produs HL83.0 HL83 HL83.M HL83.H HL8300.0 Descriere Garnitură de etanșare fără folie Garnitură de etanșare cu folie EPDM Garnitură de etanșare cu folie de izolație laminată cașerată Garnitură de etanșare cu manșetă din bitumen Garnitură de etanșare fără folie Funcționare Prinderea cu cleme a foliilor de etanșare, se potriveşte receptoarele seria HL70, HL80, HL90, HL3

Pagina 14-Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72.1HN, HL72.1N, ...

Pagina 15 - Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72...

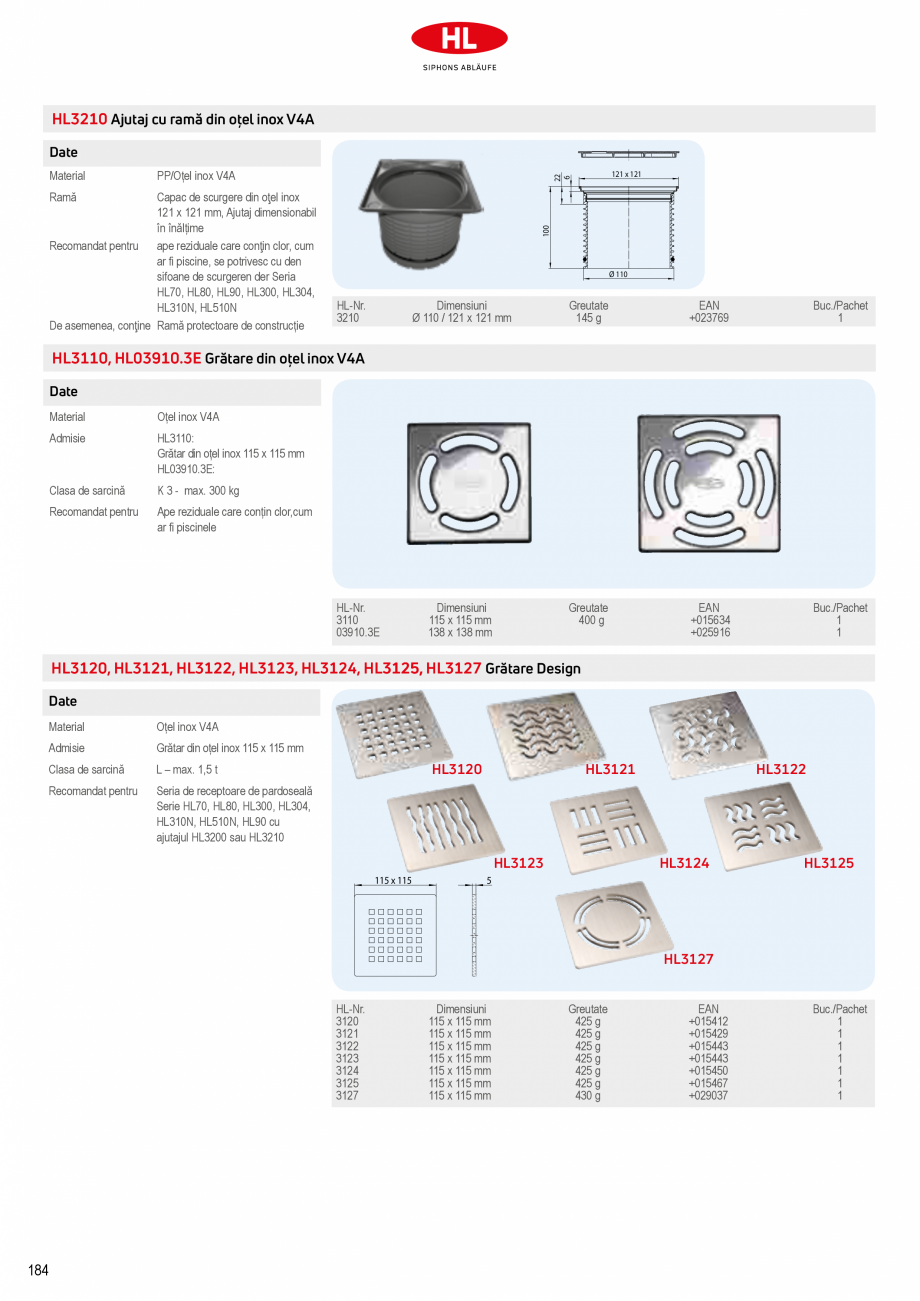

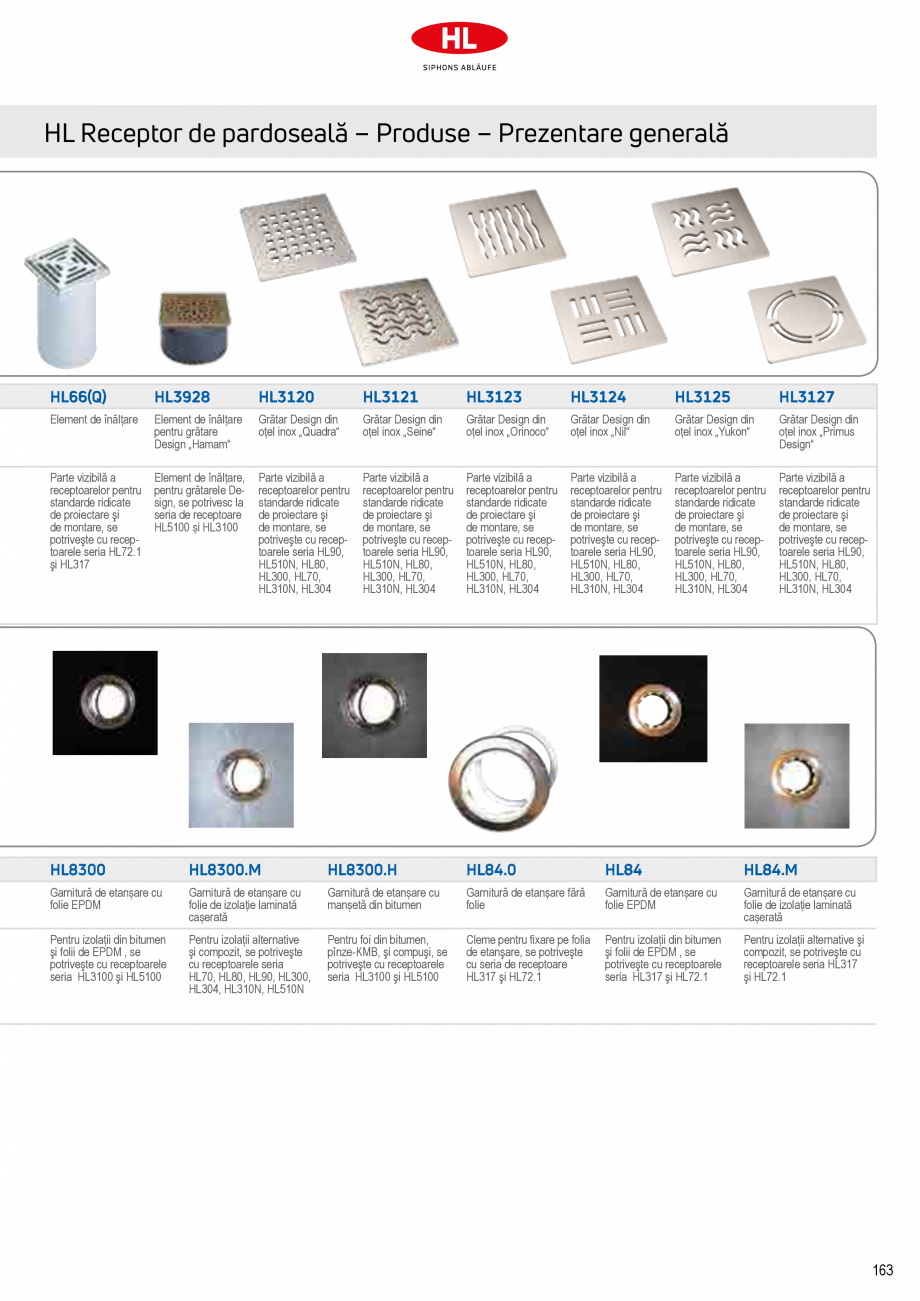

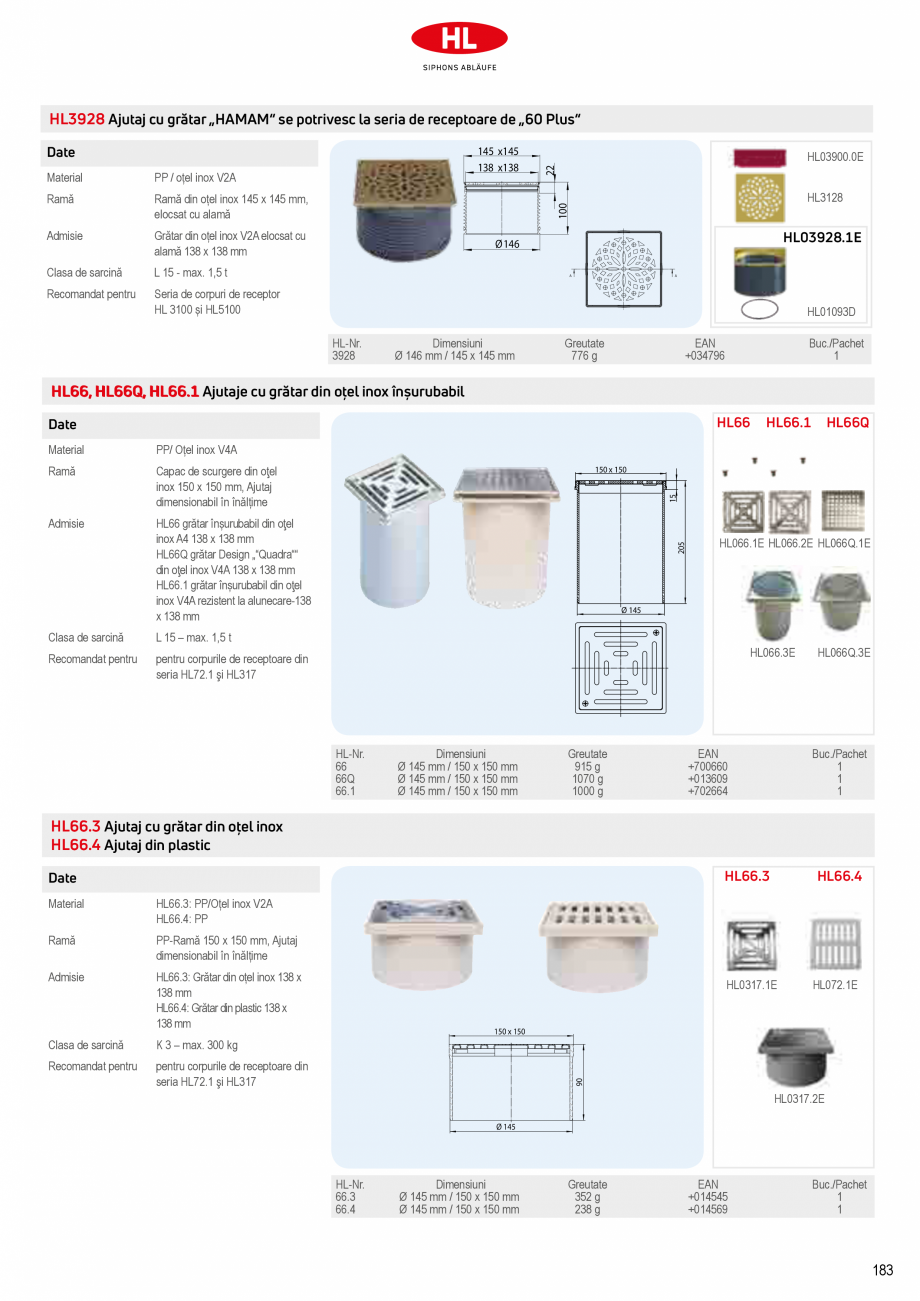

00, HL304, HL310N, HL510N Pentru izolații din bitumen şi folii de EPDM , se potriveşte cu receptoarele seria HL70, HL80, HL90, HL300, HL304, HL310N, HL510N Pentru izolații alternative şi compozit, se potriveşte cu receptoarele seria HL70, HL80, HL90, HL300, HL304, HL310N, HL510N Pentru foi din bitumen, pînze-KMB, şi compuşi, se potriveşte cu receptoarele seria HL70, HL80, HL90, HL300, HL304, HL310N, HL510N Cleme pentru fixare pe folia de etanşare, se potriveşte cu seria de receptoare HL3100 şi HL5100 HL Receptor de pardoseală – Produse – Prezentare generală HL66(Q) HL3928 HL3120 HL3121 HL3123 HL3124 HL3125 HL3127 Element de înălțare Element de înălțare pentru grătare Design „Hamam“ Grătar Design din oțel inox „Quadra“ Grătar Design din oțel inox „Seine“ Grătar Design din oțel inox „Orinoco“ Grătar Design din oțel inox „Nil“ Grătar Design din oțel inox „Yukon“ Grătar Design din oțel inox „Primus Design

Pagina 15-Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72.1HN, HL72.1N, ...

Pagina 16 - Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72...

“ Parte vizibilă a receptoarelor pentru standarde ridicate de proiectare şi de montare, se potriveşte cu receptoarele seria HL72.1 şi HL317 Element de înălțare, pentru grătarele Design, se potrivesc la seria de receptoare HL5100 și HL3100 Parte vizibilă a receptoarelor pentru standarde ridicate de proiectare şi de montare, se potriveşte cu receptoarele seria HL90, HL510N, HL80, HL300, HL70, HL310N, HL304 Parte vizibilă a receptoarelor pentru standarde ridicate de proiectare şi de montare, se potriveşte cu receptoarele seria HL90, HL510N, HL80, HL300, HL70, HL310N, HL304 Parte vizibilă a receptoarelor pentru standarde ridicate de proiectare şi de montare, se potriveşte cu receptoarele seria HL90, HL510N, HL80, HL300, HL70, HL310N, HL304 Parte vizibilă a receptoarelor pentru standarde ridicate de proiectare şi de montare, se potriveşte cu receptoarele seria HL90, HL510N, HL80, HL300, HL70, HL310N, HL304 Parte vizibilă a receptoarelor pentru standarde ridica

Pagina 16-Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72.1HN, HL72.1N, ...

Pagina 17 - Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72...

te de proiectare şi de montare, se potriveşte cu receptoarele seria HL90, HL510N, HL80, HL300, HL70, HL310N, HL304 Parte vizibilă a receptoarelor pentru standarde ridicate de proiectare şi de montare, se potriveşte cu receptoarele seria HL90, HL510N, HL80, HL300, HL70, HL310N, HL304 HL8300 HL8300.M HL8300.H HL84.0 HL84 HL84.M Garnitură de etanșare cu folie EPDM Garnitură de etanșare cu folie de izolație laminată cașerată Garnitură de etanșare cu manșetă din bitumen Garnitură de etanșare fără folie Garnitură de etanșare cu folie EPDM Garnitură de etanșare cu folie de izolație laminată cașerată Pentru izolații din bitumen şi folii de EPDM , se potriveşte cu receptoarele seria HL3100 şi HL5100 Pentru izolații alternative şi compozit, se potriveşte cu receptoarele seria HL70, HL80, HL90, HL300, HL304, HL310N, HL510N Pentru foi din bitumen, pînze-KMB, şi compuşi, se potriveşte cu receptoarele seria HL3100 şi HL5100 Cleme pentru fixar

Pagina 17-Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72.1HN, HL72.1N, ...

Pagina 18 - Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72...

e pe folia de etanşare, se potriveşte cu seria de receptoare HL317 şi HL72.1 Pentru izolații din bitumen şi folii de EPDM , se potriveşte cu receptoarele seria HL317 şi HL72.1 Pentru izolații alternative şi compozit, se potriveşte cu receptoarele seria HL317 şi HL72.1 163 HL Receptoare de pardoseală – Produse – Date HL80.1 Sifon de pardoseală cu ieșire orientabila Date Admisie DN50/75 dimensionabil în lungime, cu posibilitate de rotire de la orizontal la vertical, Racord montare prin presare și sudabilă 123 x 123 mm, dimensionabil în lungime Grătar din oțel inox 115 x 115 mm Obturator de miros Garda de apă 50 mm Ajutaj cu ramă HL037N.2E Ø220 123 x123 Standard Clasa de sarcină Recomandat pentru 215 EN 1253 K 3 – max. 300 kg Drenarea apei de pardoseală din interior Informaţii rezistente la temperaturi de pana la suplimentare 85 °C De asemenea, conţine Ramă și protector de construcție HL037N.0E HL01067D DN75 PP, PE, Oțel inox V2A R

Pagina 18-Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72.1HN, HL72.1N, ...

Pagina 19 - Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72...

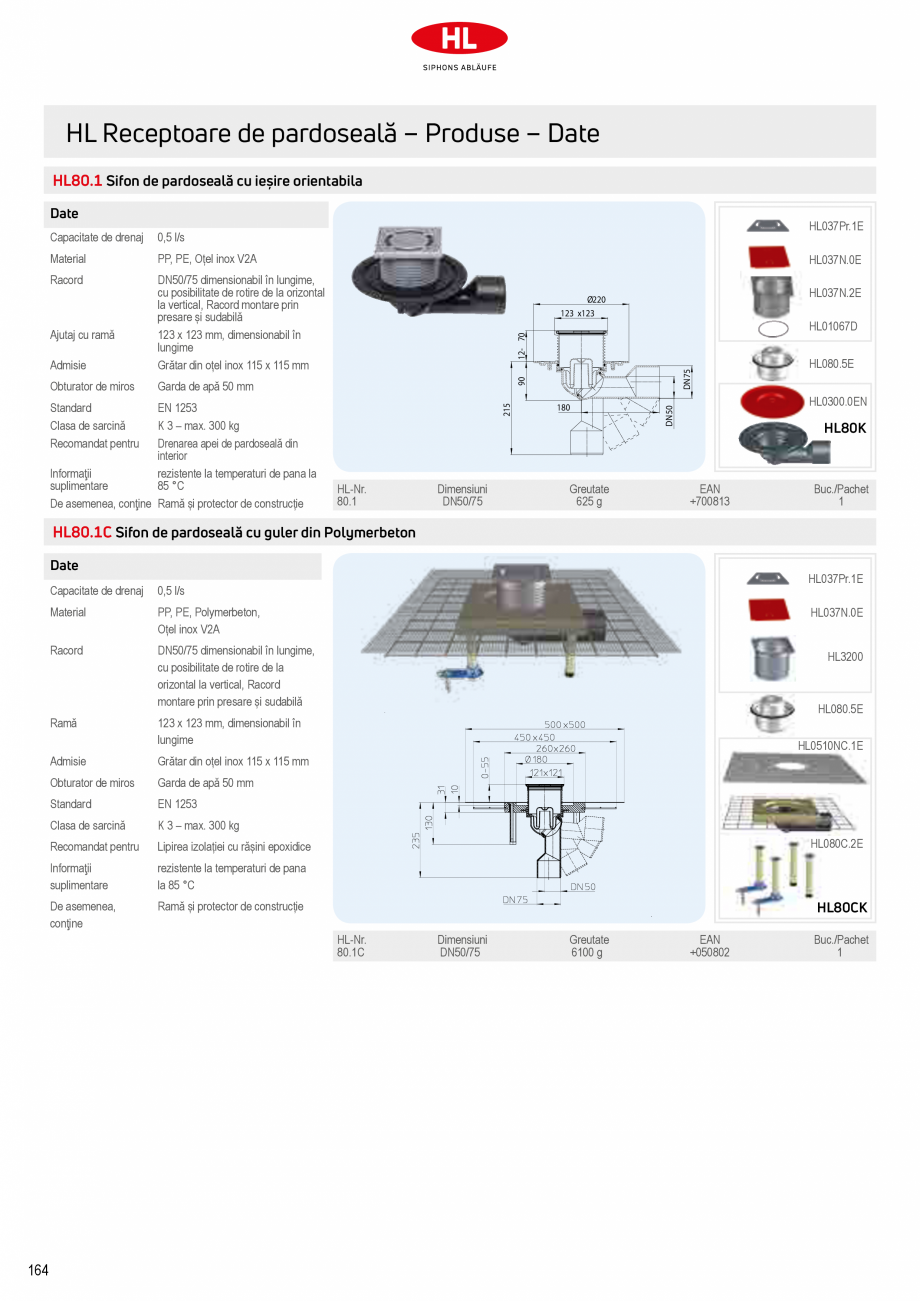

acord HL-Nr. 80.1 Dimensiuni DN50/75 180 Greutate 625 g HL080.5E HL0300.0EN DN50 Material HL037Pr.1E 12- 70 0,5 l/s 90 Capacitate de drenaj HL80K EAN +700813 Buc./Pachet 1 HL80.1C Sifon de pardoseală cu guler din Polymerbeton Date 164 Capacitate de drenaj 0,5 l/s Material PP, PE, Polymerbeton, Oțel inox V2A Racord DN50/75 dimensionabil în lungime, cu posibilitate de rotire de la orizontal la vertical, Racord montare prin presare și sudabilă Ramă 123 x 123 mm, dimensionabil în lungime Admisie Grătar din oțel inox 115 x 115 mm Obturator de miros Garda de apă 50 mm Standard EN 1253 Clasa de sarcină K 3 – max. 300 kg Recomandat pentru Lipirea izolației cu rășini epoxidice Informaţii suplimentare rezistente la temperaturi de pana la 85 °C De asemenea, conţine Ramă și protector de construcție HL037Pr.1E HL037N.0E HL3200 HL080.5E HL0510NC.1E HL080C.2E HL80CK HL-Nr. 80.1C Dimensiuni DN50/75 Greutate 6100 g EAN +

Pagina 19-Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72.1HN, HL72.1N, ...

Pagina 20 - Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72...

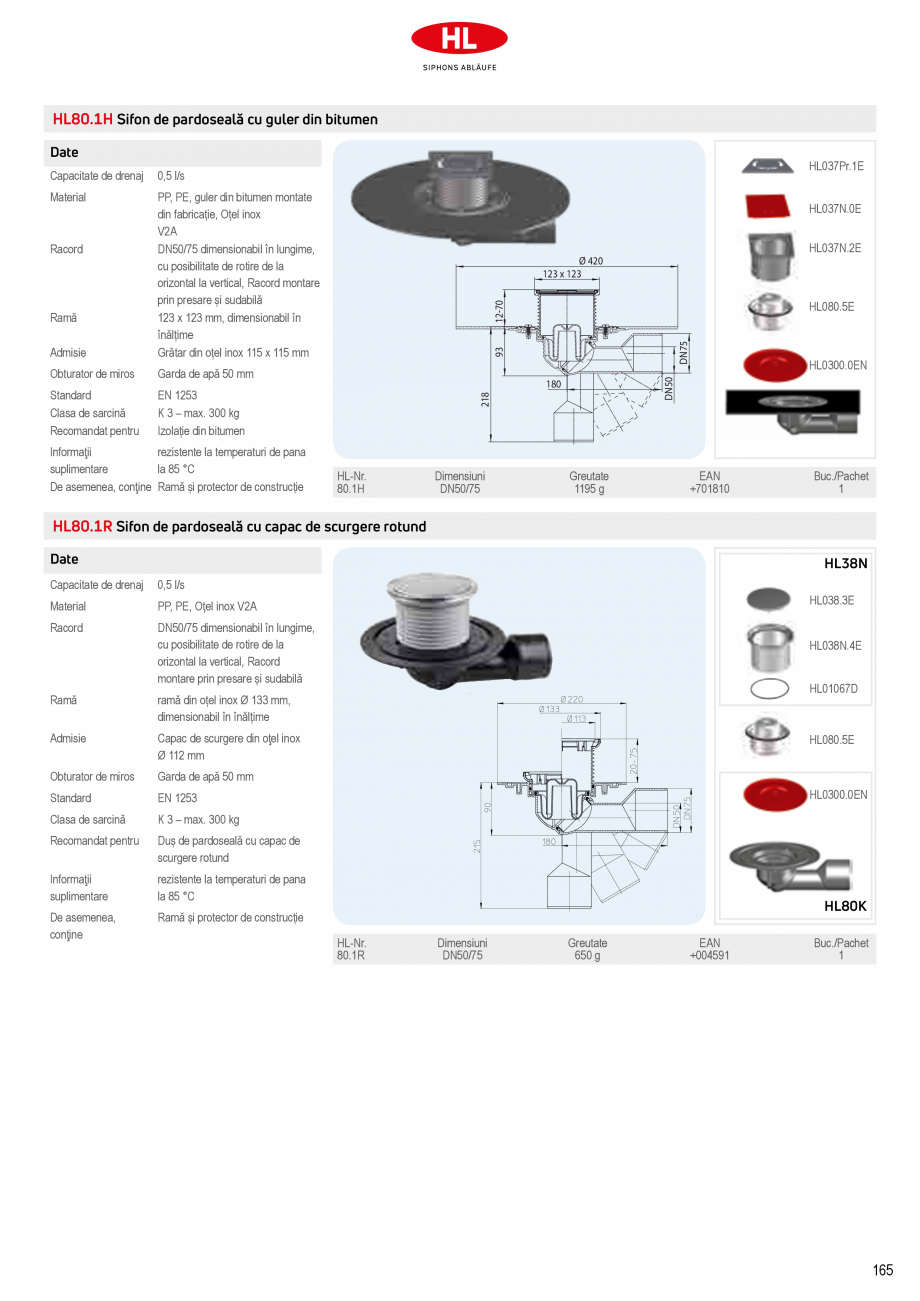

050802 Buc./Pachet 1 HL80.1H Sifon de pardoseală cu guler din bitumen Date Garda de apă 50 mm Standard Clasa de sarcină Recomandat pentru EN 1253 K 3 – max. 300 kg Izolație din bitumen Ramă Informaţii rezistente la temperaturi de pana suplimentare la 85 °C De asemenea, conţine Ramă și protector de construcție HL037N.2E Ø 420 123 x 123 HL080.5E DN75 Obturator de miros Racord HL037N.0E 180 HL-Nr. 80.1H Dimensiuni DN50/75 HL0300.0EN DN50 Admisie PP, PE, guler din bitumen montate din fabricație, Oțel inox V2A DN50/75 dimensionabil în lungime, cu posibilitate de rotire de la orizontal la vertical, Racord montare prin presare și sudabilă 123 x 123 mm, dimensionabil în înălțime Grătar din oțel inox 115 x 115 mm 12-70 Material HL037Pr.1E 93 0,5 l/s 218 Capacitate de drenaj Greutate 1195 g EAN +701810 Buc./Pachet 1 HL80.1R Sifon de pardoseală cu capac de scurgere rotund Date HL38N Capacitate de drenaj 0,5 l/s Material PP, P

Pagina 20-Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72.1HN, HL72.1N, ...

Pagina 21 - Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72...

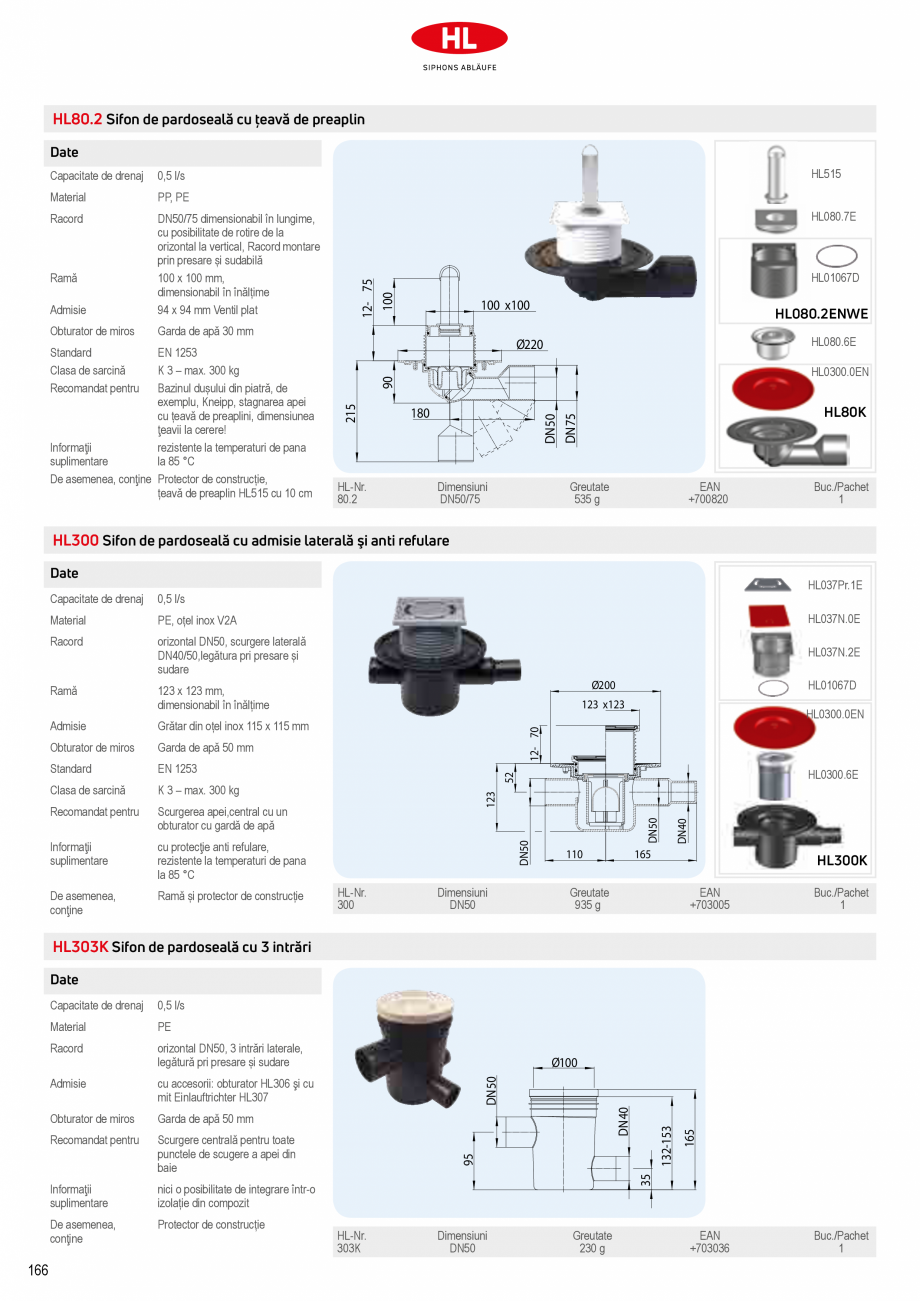

E, Oțel inox V2A Racord DN50/75 dimensionabil în lungime, cu posibilitate de rotire de la orizontal la vertical, Racord montare prin presare și sudabilă Ramă ramă din oțel inox Ø 133 mm, dimensionabil în înălțime Admisie Capac de scurgere din oţel inox Ø 112 mm Obturator de miros Garda de apă 50 mm Standard EN 1253 Clasa de sarcină K 3 – max. 300 kg Recomandat pentru Duș de pardoseală cu capac de scurgere rotund Informaţii suplimentare rezistente la temperaturi de pana la 85 °C De asemenea, conţine Ramă și protector de construcție HL038.3E HL038N.4E HL01067D HL080.5E HL0300.0EN HL80K HL-Nr. 80.1R Dimensiuni DN50/75 Greutate 650 g EAN +004591 Buc./Pachet 1 165 HL80.2 Sifon de pardoseală cu țeavă de preaplin Date Material PP, PE Racord Admisie DN50/75 dimensionabil în lungime, cu posibilitate de rotire de la orizontal la vertical, Racord montare prin presare și sudabilă 100 x 100 mm, dimensionabil în înălțime 94

Pagina 21-Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72.1HN, HL72.1N, ...

Pagina 22 - Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72...

x 94 mm Ventil plat Obturator de miros Garda de apă 30 mm Ramă HL080.7E HL01067D 100 x100 HL080.2ENWE HL080.6E Ø220 HL0300.0EN 90 Standard Clasa de sarcină Recomandat pentru 215 EN 1253 K 3 – max. 300 kg Bazinul dușului din piatră, de exemplu, Kneipp, stagnarea apei cu țeavă de preaplini, dimensiunea ţeavii la cerere! Informaţii rezistente la temperaturi de pana suplimentare la 85 °C De asemenea, conţine Protector de construcție, țeavă de preaplin HL515 cu 10 cm HL515 HL-Nr. 80.2 180 HL80K DN50 DN75 0,5 l/s 12- 75 100 Capacitate de drenaj Dimensiuni DN50/75 Greutate 535 g EAN +700820 Buc./Pachet 1 HL300 Sifon de pardoseală cu admisie laterală şi anti refulare Date HL037Pr.1E Capacitate de drenaj 0,5 l/s Material PE, oțel inox V2A HL037N.0E Racord orizontal DN50, scurgere laterală DN40/50,legătura pri presare și sudare HL037N.2E Ramă 123 x 123 mm, dimensionabil în înălțime Admisie Grătar din oțel inox 115 x 1

Pagina 22-Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72.1HN, HL72.1N, ...

Pagina 23 - Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72...

15 mm Obturator de miros Garda de apă 50 mm Standard EN 1253 Clasa de sarcină K 3 – max. 300 kg Recomandat pentru Scurgerea apei,central cu un obturator cu gardă de apă Informaţii suplimentare cu protecţie anti refulare, rezistente la temperaturi de pana la 85 °C De asemenea, conţine Ramă și protector de construcție HL01067D Ø200 123 x123 12- 70 HL0300.0EN HL-Nr. 300 Dimensiuni DN50 110 DN40 DN50 DN50 123 52 HL0300.6E 165 HL300K Greutate 935 g EAN +703005 Buc./Pachet 1 HL303K Sifon de pardoseală cu 3 intrări Date 166 cu accesorii: obturator HL306 şi cu mit Einlauftrichter HL307 Obturator de miros Garda de apă 50 mm Recomandat pentru Scurgere centrală pentru toate punctele de scugere a apei din baie Informaţii suplimentare nici o posibilitate de integrare într-o izolație din compozit De asemenea, conţine Protector de construcție Ø100 165 Admisie 132-153 orizontal DN50, 3 intrări laterale, legătură pri presa

Pagina 23-Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72.1HN, HL72.1N, ...

Pagina 24 - Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72...

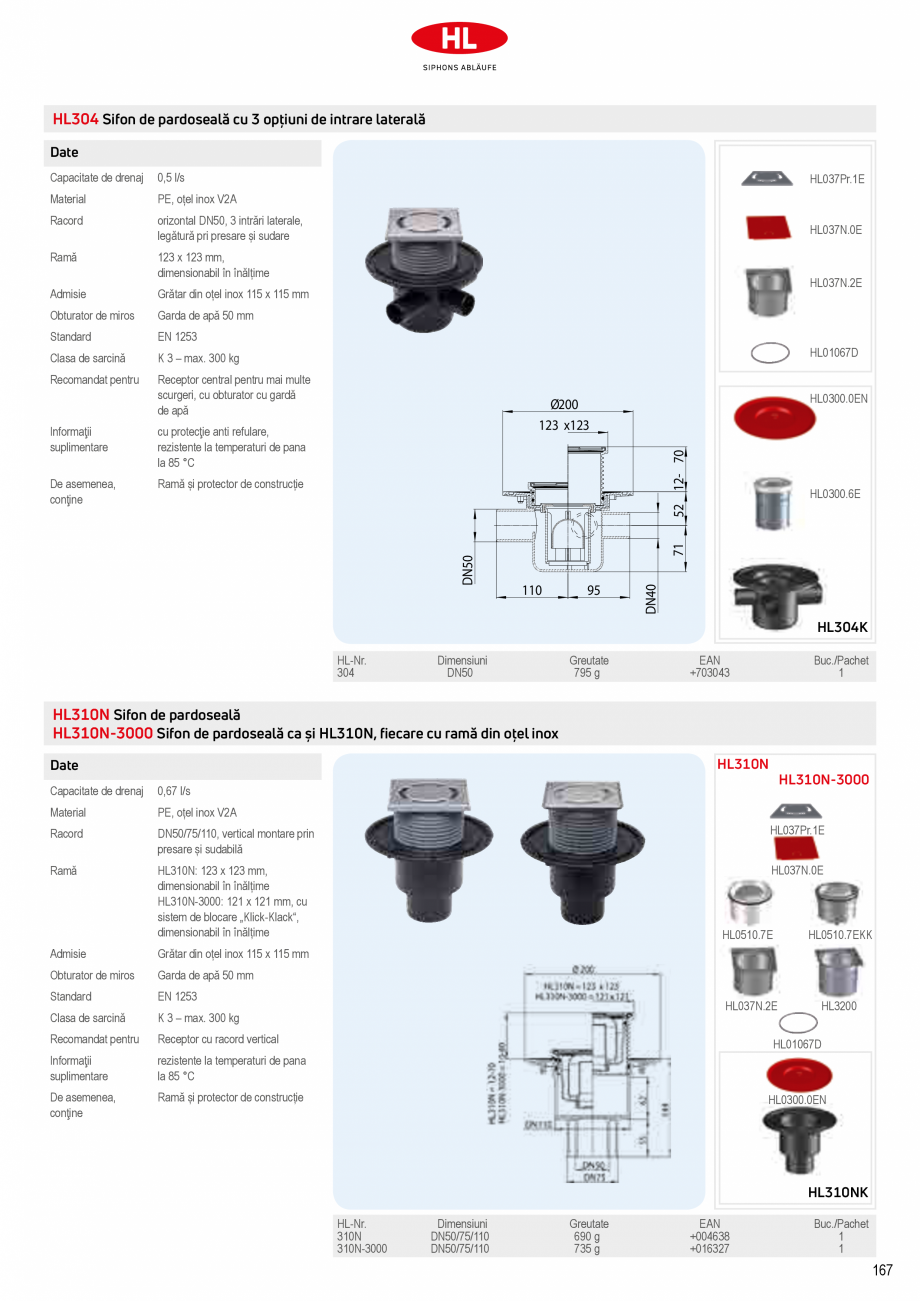

re și sudare 35 Racord DN40 PE DN50 0,5 l/s Material 95 Capacitate de drenaj HL-Nr. 303K Dimensiuni DN50 Greutate 230 g EAN +703036 Buc./Pachet 1 HL304 Sifon de pardoseală cu 3 opţiuni de intrare laterală Date Racord orizontal DN50, 3 intrări laterale, legătură pri presare și sudare Ramă 123 x 123 mm, dimensionabil în înălțime Admisie Grătar din oțel inox 115 x 115 mm Obturator de miros Garda de apă 50 mm Standard EN 1253 Clasa de sarcină K 3 – max. 300 kg Recomandat pentru Receptor central pentru mai multe scurgeri, cu obturator cu gardă de apă cu protecţie anti refulare, rezistente la temperaturi de pana la 85 °C De asemenea, conţine Ramă și protector de construcție HL037N.0E HL037N.2E HL01067D HL0300.0EN Ø200 123 x123 DN50 Informaţii suplimentare HL037Pr.1E 52 12- 70 PE, oțel inox V2A HL0300.6E 71 0,5 l/s Material 110 95 DN40 Capacitate de drenaj HL304K HL-Nr. 304 Dimensiuni DN50 Greutate

Pagina 24-Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72.1HN, HL72.1N, ...

Pagina 25 - Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72...

795 g EAN +703043 Buc./Pachet 1 HL310N Sifon de pardoseală HL310N-3000 Sifon de pardoseală ca și HL310N, fiecare cu ramă din oțel inox HL310N Date HL310N-3000 Capacitate de drenaj 0,67 l/s Material PE, oțel inox V2A Racord DN50/75/110, vertical montare prin presare și sudabilă HL037Pr.1E Ramă HL310N: 123 x 123 mm, dimensionabil în înălțime HL310N-3000: 121 x 121 mm, cu sistem de blocare „Klick-Klack“, dimensionabil în înălțime HL037N.0E Admisie Grătar din oțel inox 115 x 115 mm Obturator de miros Garda de apă 50 mm Standard EN 1253 Clasa de sarcină K 3 – max. 300 kg Recomandat pentru Receptor cu racord vertical Informaţii suplimentare rezistente la temperaturi de pana la 85 °C De asemenea, conţine Ramă și protector de construcție HL0510.7E HL0510.7EKK HL037N.2E HL3200 HL01067D HL0300.0EN HL310NK HL-Nr. 310N 310N-3000 Dimensiuni DN50/75/110 DN50/75/110 Greutate 690 g 735 g EAN +004638 +016327 Buc./Pa

Pagina 25-Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72.1HN, HL72.1N, ...

Pagina 26 - Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72...

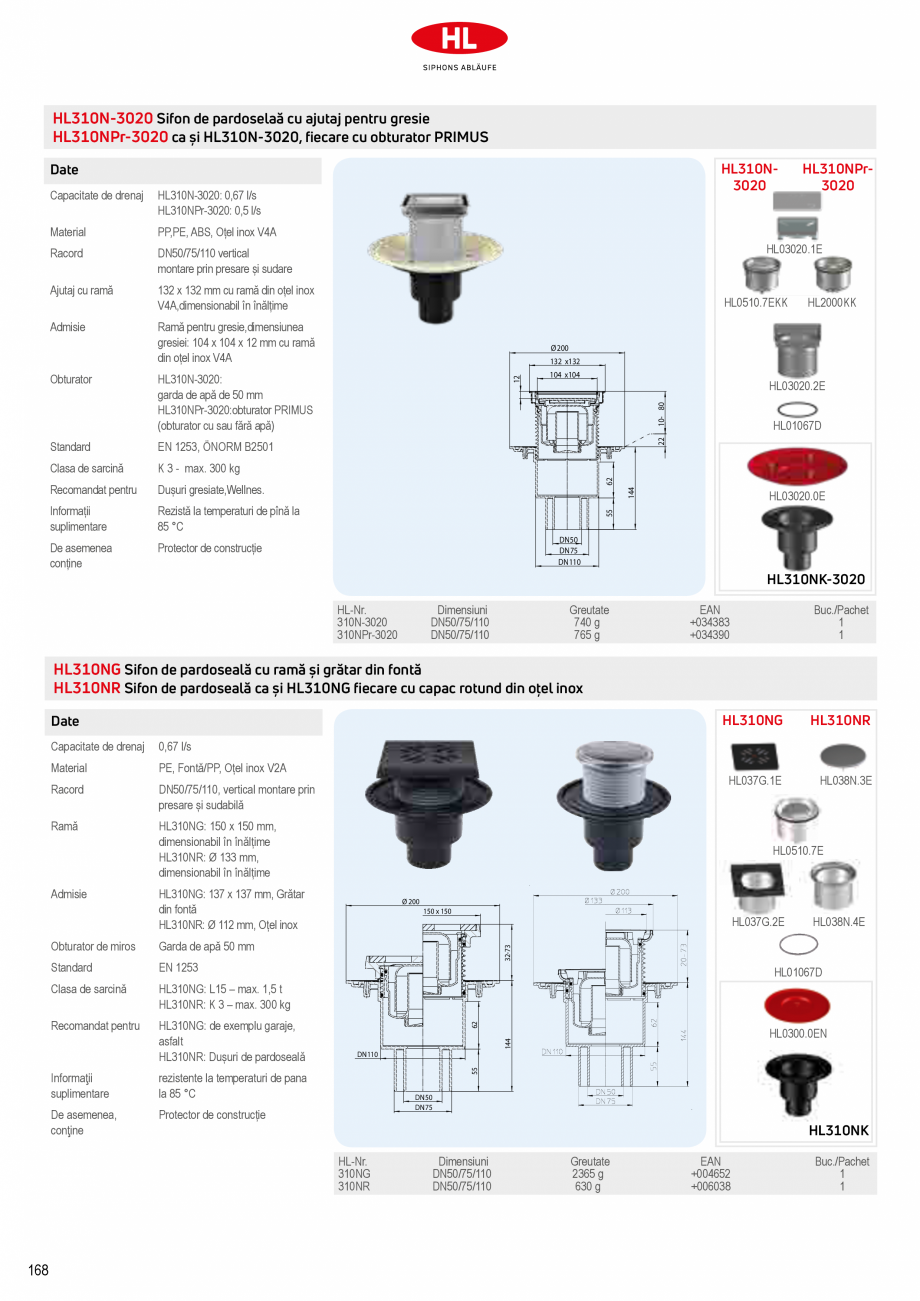

chet 1 1 167 HL310N-3020 Sifon de pardoselaă cu ajutaj pentru gresie HL310NPr-3020 ca și HL310N-3020, fiecare cu obturator PRIMUS HL310N3020 Date 132 x 132 mm cu ramă din oțel inox V4A,dimensionabil în înălțime Admisie Ramă pentru gresie,dimensiunea gresiei: 104 x 104 x 12 mm cu ramă din oțel inox V4A Obturator HL310N-3020: garda de apă de 50 mm HL310NPr-3020:obturator PRIMUS (obturator cu sau fără apă) Standard EN 1253, ÖNORM B2501 Clasa de sarcină K 3 - max. 300 kg Recomandat pentru Dușuri gresiate,Wellnes. Informații suplimentare Rezistă la temperaturi de pînă la 85 °C De asemenea conține Protector de construcție HL0510.7EKK Ø200 104 x104 HL03020.2E HL03020.0E HL310NK-3020 Dimensiuni DN50/75/110 DN50/75/110 Greutate 740 g 765 g HL310NG Sifon de pardoseală cu ramă și grătar din fontă HL310NR Sifon de pardoseală ca și HL310NG fiecare cu capac rotund din oțel inox A Date Capacitate de drenaj 0,67 l/s Material PE, Fon

Pagina 26-Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72.1HN, HL72.1N, ...

Pagina 27 - Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72...

tă/PP, Oțel inox V2A Racord DN50/75/110, vertical montare prin presare și sudabilă Ramă HL310NG: 150 x 150 mm, dimensionabil în înălțime HL310NR: Ø 133 mm, dimensionabil în înălțime HL310NG: 137 x 137 mm, Grătar din fontă HL310NR: Ø 112 mm, Oțel inox HL310NG: L15 – max. 1,5 t HL310NR: K 3 – max. 300 kg Recomandat pentru HL310NG: de exemplu garaje, asfalt HL310NR: Dușuri de pardoseală Informaţii suplimentare rezistente la temperaturi de pana la 85 °C De asemenea, conţine Protector de construcție HL310NR HL037G.1E HL038N.3E Ø 200 150 x 150 HL037G.2E HL038N.4E 32-73 EN 1253 Clasa de sarcină HL310NG HL01067D HL0300.0EN 144 Standard A 62 Garda de apă 50 mm Buc./Pachet 1 1 DN110 55 Obturator de miros EAN +034383 +034390 HL0510.7E DN50 DN75 HL310NK HL-Nr. 310NG 310NR 168 HL01067D DN50 DN75 DN110 HL-Nr. 310N-3020 310NPr-3020 Admisie HL2000KK 132 x132 10- 80 Ajutaj cu ramă HL03020.1E 22 DN50/75/110 vertical

Pagina 27-Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72.1HN, HL72.1N, ...

Pagina 28 - Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72...

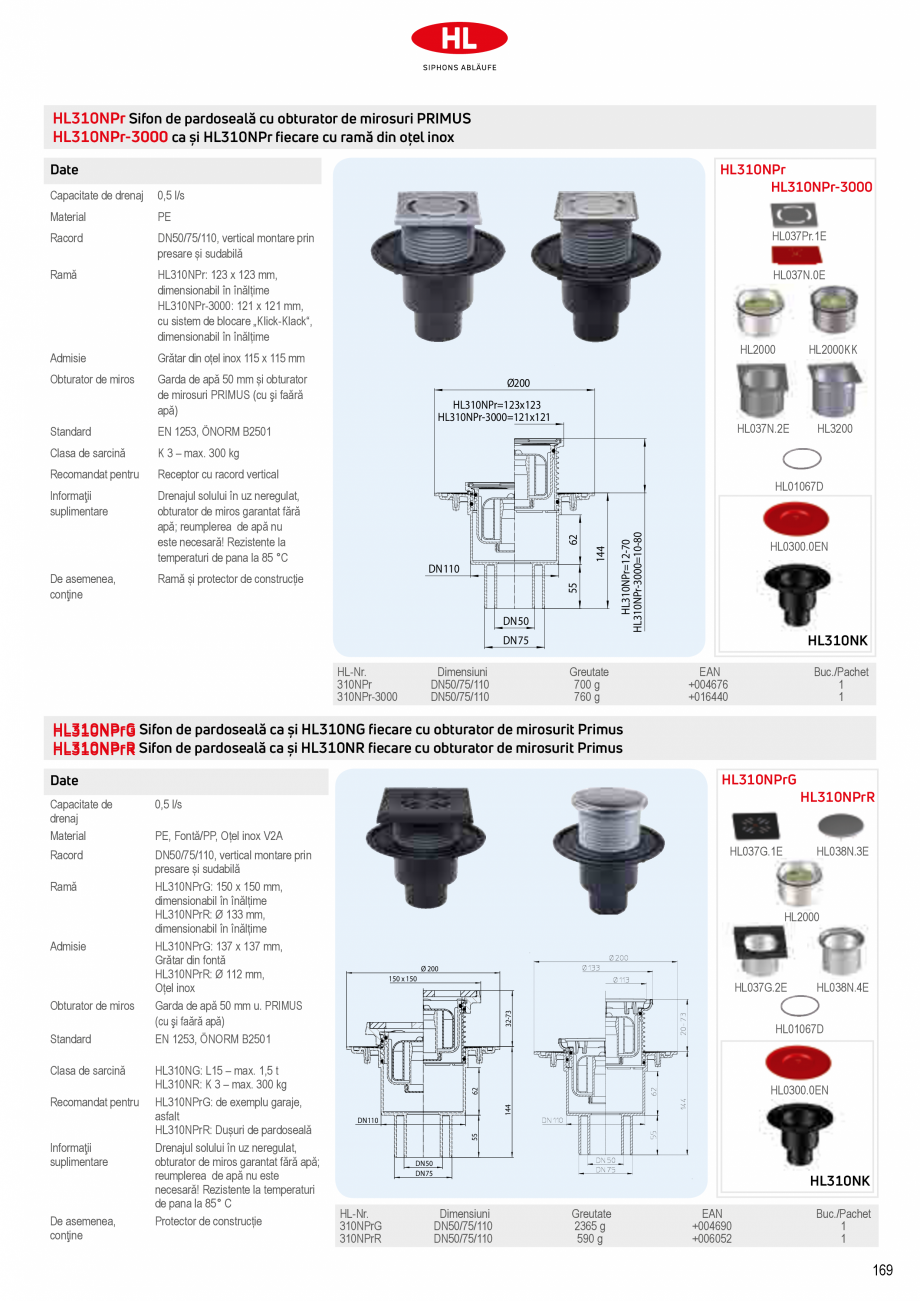

montare prin presare și sudare 62 PP,PE, ABS, Oțel inox V4A Racord 144 Material 55 HL310N-3020: 0,67 l/s HL310NPr-3020: 0,5 l/s 12 Capacitate de drenaj HL310NPr3020 Dimensiuni DN50/75/110 DN50/75/110 Greutate 2365 g 630 g EAN +004652 +006038 Buc./Pachet 1 1 HL310NPr Sifon de pardoseală cu obturator de mirosuri PRIMUS HL310NPr-3000 ca și HL310NPr fiecare cu ramă din oțel inox HL310NPr HL310NPr-3000 Date Capacitate de drenaj 0,5 l/s Material PE Racord DN50/75/110, vertical montare prin presare și sudabilă HL037Pr.1E Ramă HL310NPr: 123 x 123 mm, dimensionabil în înălțime HL310NPr-3000: 121 x 121 mm, cu sistem de blocare „Klick-Klack“, dimensionabil în înălțime HL037N.0E Admisie Grătar din oțel inox 115 x 115 mm Obturator de miros Garda de apă 50 mm și obturator de mirosuri PRIMUS (cu şi faără apă) K 3 – max. 300 kg Recomandat pentru Receptor cu racord vertical Informaţii suplimentare Drenajul solului în uz neregul

Pagina 28-Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72.1HN, HL72.1N, ...

Pagina 29 - Sifoane de scurgere pentru pardoseala HL Hutterer & Lechner HL72.1, HL72.1H, HL72...

at, obturator de miros garantat fără apă; reumplerea de apă nu este necesară! Rezistente la temperaturi de pana la 85 °C HL3200 HL01067D DN110 Ramă și protector de construcție 55 De asemenea, conţine HL037N.2E DN50 HL310NPr=12-70 HL310NPr-3000=10-80 Clasa de sarcină HL310NPr=123x123 HL310NPr-3000=121x121 144 EN 1253, ÖNORM B2501 HL2000KK Ø200 62 Standard HL2000 HL0300.0EN HL310NK DN75 HL-Nr. 310NPr 310NPr-3000 Dimensiuni DN50/75/110 DN50/75/110 Greutate 700 g 760 g EAN +004676 +016440 Buc./Pachet 1 1 HL310NPrG Sifon de pardoseală ca și HL310NG fiecare cu obturator de mirosurit Primus HL310NPrR Sifon de pardoseală ca și HL310NR fiecare cu obturator de mirosurit Primus HL310NPrG Date Capacitate de drenaj Material 0,5 l/s Racord DN50/75/110, vertical montare prin presare și sudabilă HL310NPrG: 150 x 150 mm, dimensionabil în înălțime HL310NPrR: Ø 133 mm, dimensionabil în înălțime HL310NPrG: 137 x 137 mm, Grătar din fon
