Sifoane pentru masini de spalat HL Hutterer & Lechner

Limba: Romana

11 afisari

Tip documentatie: Catalog, brosura

Pagina 1 - Sifoane pentru masini de spalat HL Hutterer & Lechner Catalog, brosura Romana 193

54...

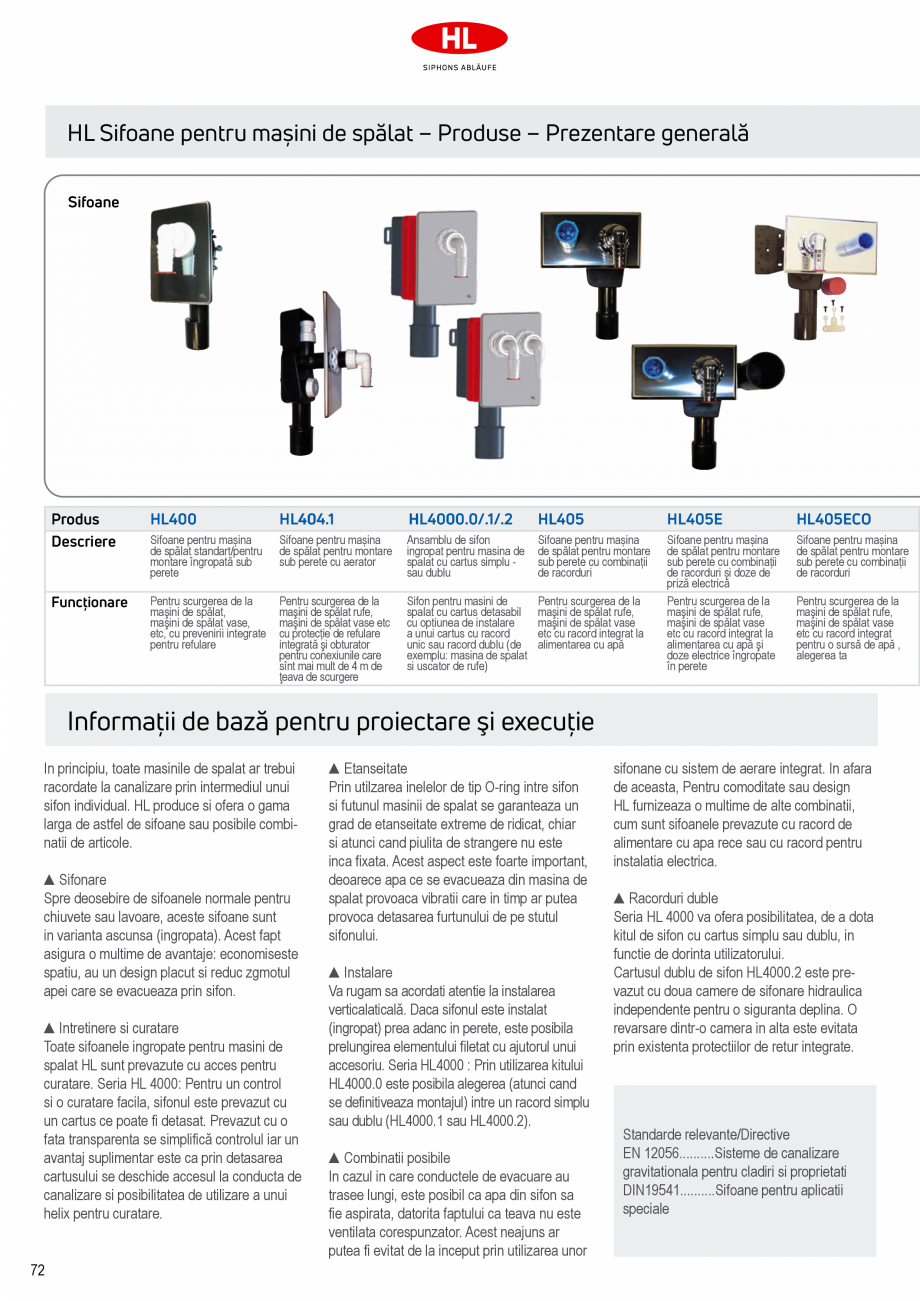

193 54 100 235 160 280 100 480 86 214 HL Sifoane 6. Mașini de spălat 6 HL Sifoane pentru mașini de spălat – Produse – Prezentare generală Sifoane Produs Descriere HL400 HL404.1 HL4000.0/.1/.2 HL405 HL405E HL405ECO Sifoane pentru mașina de spălat standart/pentru montare îngropată sub perete Sifoane pentru mașina de spălat pentru montare sub perete cu aerator Ansamblu de sifon ingropat pentru masina de spalat cu cartus simplu sau dublu Sifoane pentru mașina de spălat pentru montare sub perete cu combinații de racorduri Sifoane pentru mașina de spălat pentru montare sub perete cu combinații de racorduri Funcționare Pentru scurgerea de la maşini de spălat, maşini de spălat vase, etc, cu prevenirii integrate pentru refulare Pentru scurgerea de la maşini de spălat rufe, maşini de spălat vase etc cu protecție de refulare integrată şi obturator pentru conexiunile care sînt mai mult de 4 m de ţeava de scurgere Sifon pentru masini de

Pagina 1-Sifoane pentru masini de spalat HL Hutterer & Lechner Catalog, brosura Romana 193

54

100

235
...

Pagina 2 - Sifoane pentru masini de spalat HL Hutterer & Lechner Catalog, brosura Romana spalat ...

spalat cu cartus detasabil cu optiunea de instalare a unui cartus cu racord unic sau racord dublu (de exemplu: masina de spalat si uscator de rufe) Pentru scurgerea de la maşini de spălat rufe, maşini de spălat vase etc cu racord integrat la alimentarea cu apă Sifoane pentru mașina de spălat pentru montare sub perete cu combinații de racorduri și doze de priză electrică Pentru scurgerea de la maşini de spălat rufe, maşini de spălat vase etc cu racord integrat la alimentarea cu apă şi doze electrice îngropate în perete Pentru scurgerea de la maşini de spălat rufe, maşini de spălat vase etc cu racord integrat pentru o sursă de apă , alegerea ta Informaţii de bază pentru proiectare şi execuţie In principiu, toate masinile de spalat ar trebui racordate la canalizare prin intermediul unui sifon individual. HL produce si ofera o gama larga de astfel de sifoane sau posibile combinatii de articole. ▲Sifonare Spre deosebire de sifoanele normale pentru chiuvete

Pagina 2-Sifoane pentru masini de spalat HL Hutterer & Lechner Catalog, brosura Romana spalat cu cartus...

Pagina 3 - Sifoane pentru masini de spalat HL Hutterer & Lechner Catalog, brosura Romana sau...

sau lavoare, aceste sifoane sunt in varianta ascunsa (ingropata). Acest fapt asigura o multime de avantaje: economiseste spatiu, au un design placut si reduc zgmotul apei care se evacueaza prin sifon. ▲Intretinere si curatare Toate sifoanele ingropate pentru masini de spalat HL sunt prevazute cu acces pentru curatare. Seria HL 4000: Pentru un control si o curatare facila, sifonul este prevazut cu un cartus ce poate fi detasat. Prevazut cu o fata transparenta se simplifică controlul iar un avantaj suplimentar este ca prin detasarea cartusului se deschide accesul la conducta de canalizare si posibilitatea de utilizare a unui helix pentru curatare. 72 ▲Etanseitate Prin utilzarea inelelor de tip O-ring intre sifon si futunul masinii de spalat se garanteaza un grad de etanseitate extreme de ridicat, chiar si atunci cand piulita de strangere nu este inca fixata. Acest aspect este foarte important, deoarece apa ce se evacueaza din masina de spalat provoaca vibratii care in timp ar pute

Pagina 3-Sifoane pentru masini de spalat HL Hutterer & Lechner Catalog, brosura Romana sau lavoare,...

Pagina 4 - Sifoane pentru masini de spalat HL Hutterer & Lechner Catalog, brosura Romana a...

a provoca detasarea furtunului de pe stutul sifonului. ▲Instalare Va rugam sa acordati atentie la instalarea verticalaticală. Daca sifonul este instalat (ingropat) prea adanc in perete, este posibila prelungirea elementului filetat cu ajutorul unui accesoriu. Seria HL4000 : Prin utilizarea kitului HL4000.0 este posibila alegerea (atunci cand se definitiveaza montajul) intre un racord simplu sau dublu (HL4000.1 sau HL4000.2). ▲Combinatii posibile In cazul in care conductele de evacuare au trasee lungi, este posibil ca apa din sifon sa fie aspirata, datorita faptului ca teava nu este ventilata corespunzator. Acest neajuns ar putea fi evitat de la inceput prin utilizarea unor sifonane cu sistem de aerare integrat. In afara de aceasta, Pentru comoditate sau design HL furnizeaza o multime de alte combinatii, cum sunt sifoanele prevazute cu racord de alimentare cu apa rece sau cu racord pentru instalatia electrica. ▲Racorduri duble Seria HL 4000 va ofera posibilitatea, de a dota kitu

Pagina 4-Sifoane pentru masini de spalat HL Hutterer & Lechner Catalog, brosura Romana a
provoca...

Pagina 5 - Sifoane pentru masini de spalat HL Hutterer & Lechner Catalog, brosura Romana l de...

l de sifon cu cartus simplu sau dublu, in functie de dorinta utilizatorului. Cartusul dublu de sifon HL4000.2 este prevazut cu doua camere de sifonare hidraulica independente pentru o siguranta deplina. O revarsare dintr-o camera in alta este evitata prin existenta protectiilor de retur integrate. Standarde relevante/Directive EN 12056..........Sisteme de canalizare gravitationala pentru cladiri si proprietati DIN19541..........Sifoane pentru aplicatii speciale HL Sifoane pentru mașini de spălat – Produse – Prezentare generală Sifoane HL406 HL406.2 HL406E HL410 HL440 Sifoane pentru mașina de spălat pentru montare sub perete cu combinații de racorduri Sifoane pentru mașina de spălat pentru montare sub perete cu combinații de racorduri Sifon pentru mașina de spălat,îngropat în perete cu combinații de racorduri și prize electrice Sifon pentru mașina de spălat montat pe perete Sifon pentru mașina de spălat,îngropat în perete cu obturatoare de mirosuri

Pagina 5-Sifoane pentru masini de spalat HL Hutterer & Lechner Catalog, brosura Romana l de sifon cu...

Pagina 6 - Sifoane pentru masini de spalat HL Hutterer & Lechner Catalog, brosura Romana
Pentru...

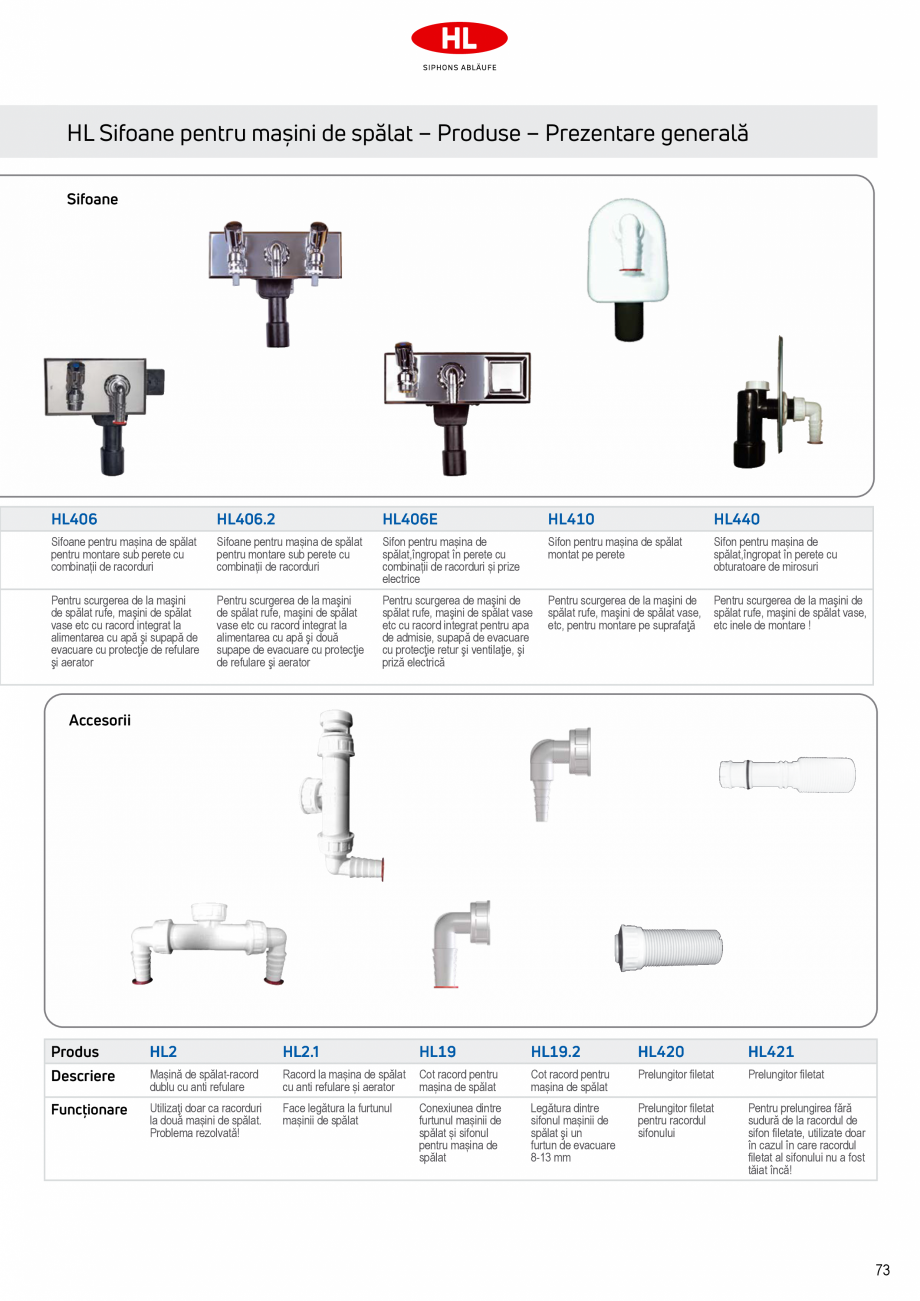

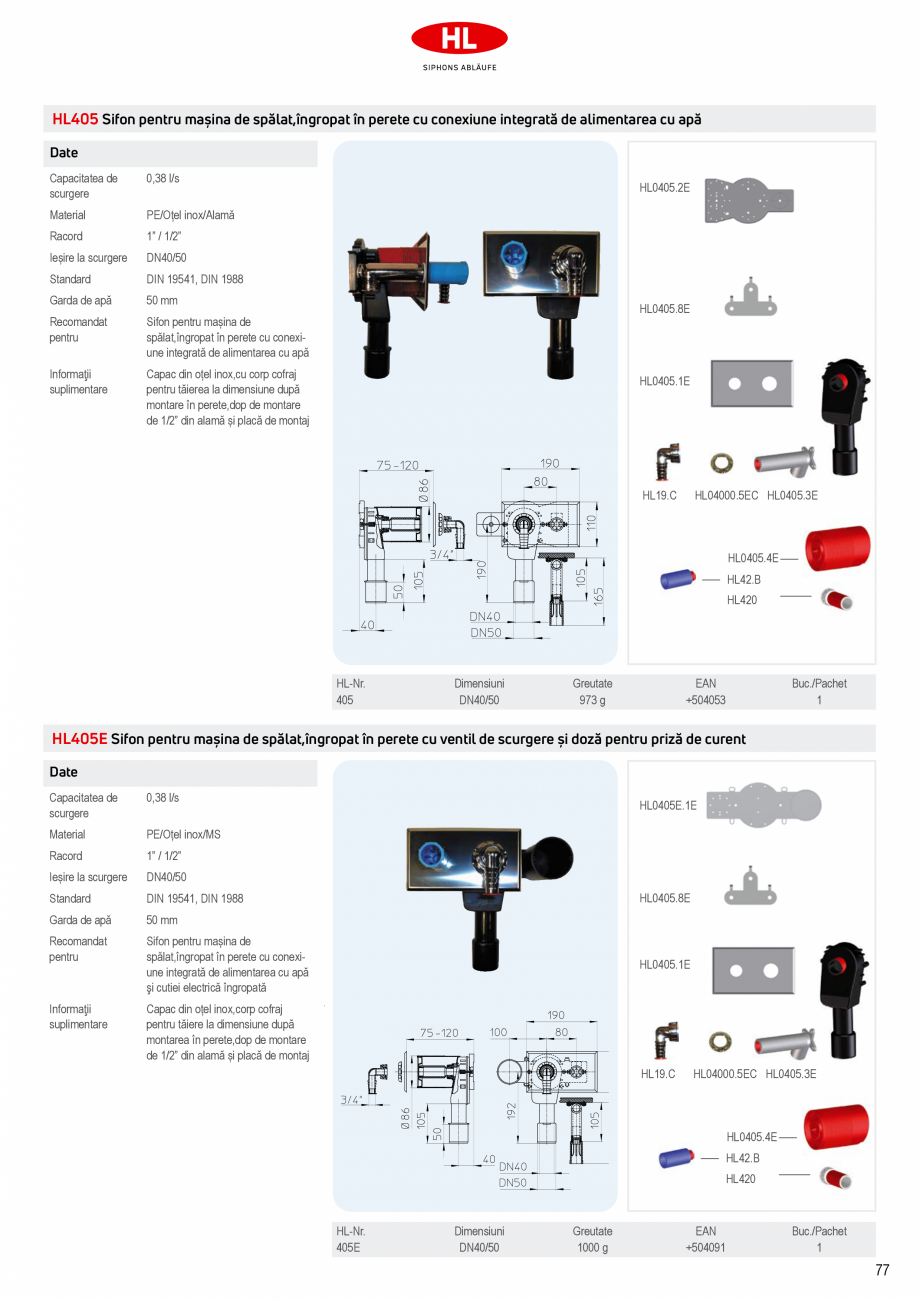

Pentru scurgerea de la maşini de spălat rufe, maşini de spălat vase etc cu racord integrat la alimentarea cu apă şi supapă de evacuare cu protecţie de refulare şi aerator Pentru scurgerea de la maşini de spălat rufe, maşini de spălat vase etc cu racord integrat la alimentarea cu apă şi două supape de evacuare cu protecţie de refulare şi aerator Pentru scurgerea de maşini de spălat rufe, maşini de spălat vase etc cu racord integrat pentru apa de admisie, supapă de evacuare cu protecţie retur şi ventilaţie, şi priză electrică Pentru scurgerea de la maşini de spălat rufe, maşini de spălat vase, etc, pentru montare pe suprafaţă Pentru scurgerea de la maşini de spălat rufe, maşini de spălat vase, etc inele de montare ! Accesorii Produs HL2 HL2.1 HL19 HL19.2 HL420 HL421 Descriere Mașină de spălat-racord dublu cu anti refulare Racord la mașina de spălat cu anti refulare și aerator Cot racord pentru mașina de spălat Cot racord pe

Pagina 6-Sifoane pentru masini de spalat HL Hutterer & Lechner Catalog, brosura Romana
Pentru scurgerea ...

Pagina 7 - Sifoane pentru masini de spalat HL Hutterer & Lechner Catalog, brosura Romana ntru...

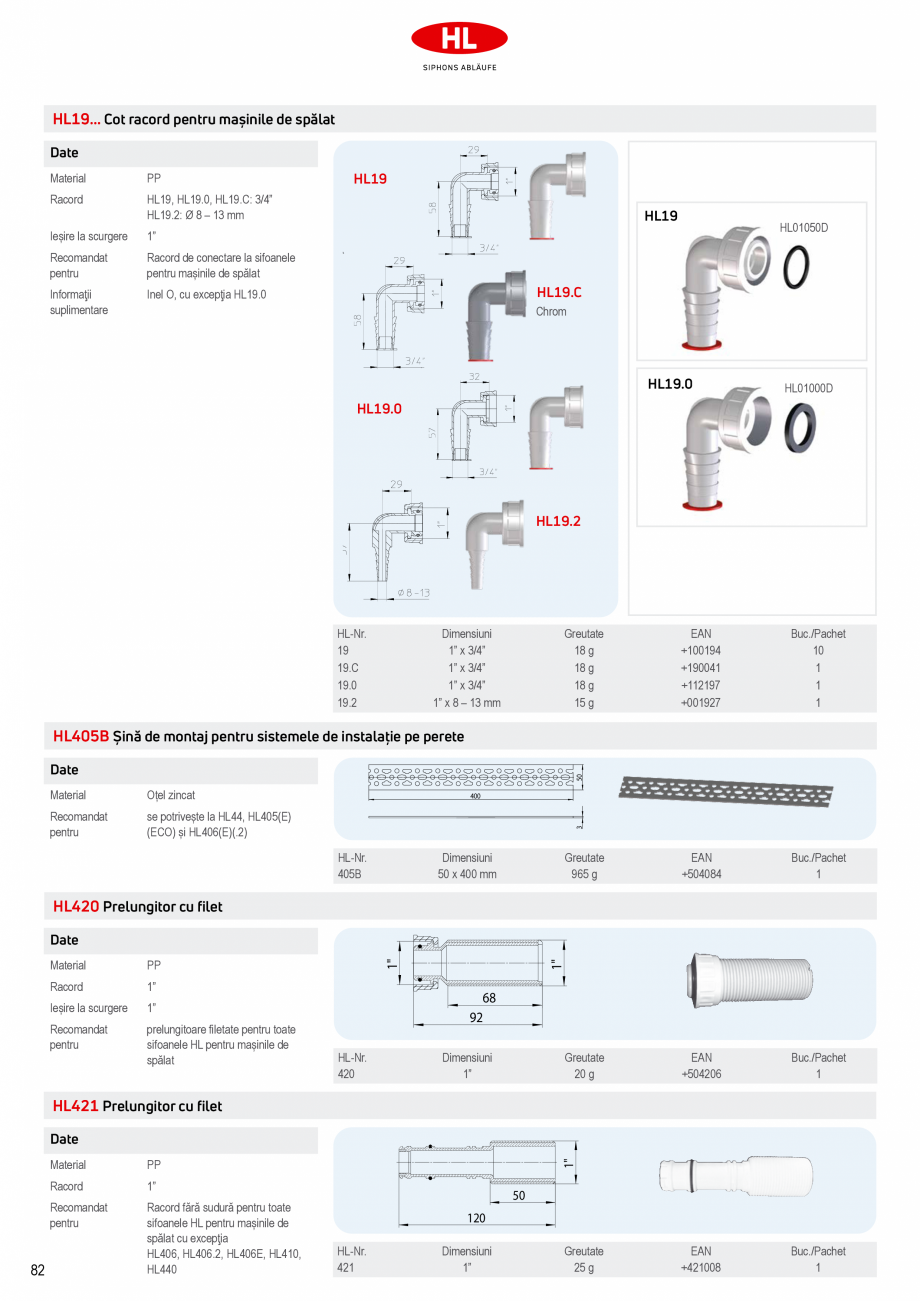

ntru mașina de spălat Prelungitor filetat Prelungitor filetat Funcționare Utilizaţi doar ca racorduri la două mașini de spălat. Problema rezolvată! Face legătura la furtunul mașinii de spălat Conexiunea dintre furtunul mașinii de spălat și sifonul pentru mașina de spălat Legătura dintre sifonul mașinii de spălat şi un furtun de evacuare 8-13 mm Prelungitor filetat pentru racordul sifonului Pentru prelungirea fără sudură de la racordul de sifon filetate, utilizate doar în cazul în care racordul filetat al sifonului nu a fost tăiat încă! 73 Instructiuni de asamblare HL4000.0 + HL4000.1 sau HL4000.2 74 1.Stabiliti pozitia de fixare a elementul HL4000.0 si fixati-l in peretele neterminat 2.Conectati teava de scurgere la corpul fixat de perete 3. Taiati capacul la nivelul peretelui finisat 4. Alegeti intre cartusul cu un singur sifon (HL4000.1) sau cartusul cu dublu sifon (HL 4000.2) 5. Pur si simplu introduceti cartusul sifonului selectat in ca

Pagina 7-Sifoane pentru masini de spalat HL Hutterer & Lechner Catalog, brosura Romana ntru
mașina de...

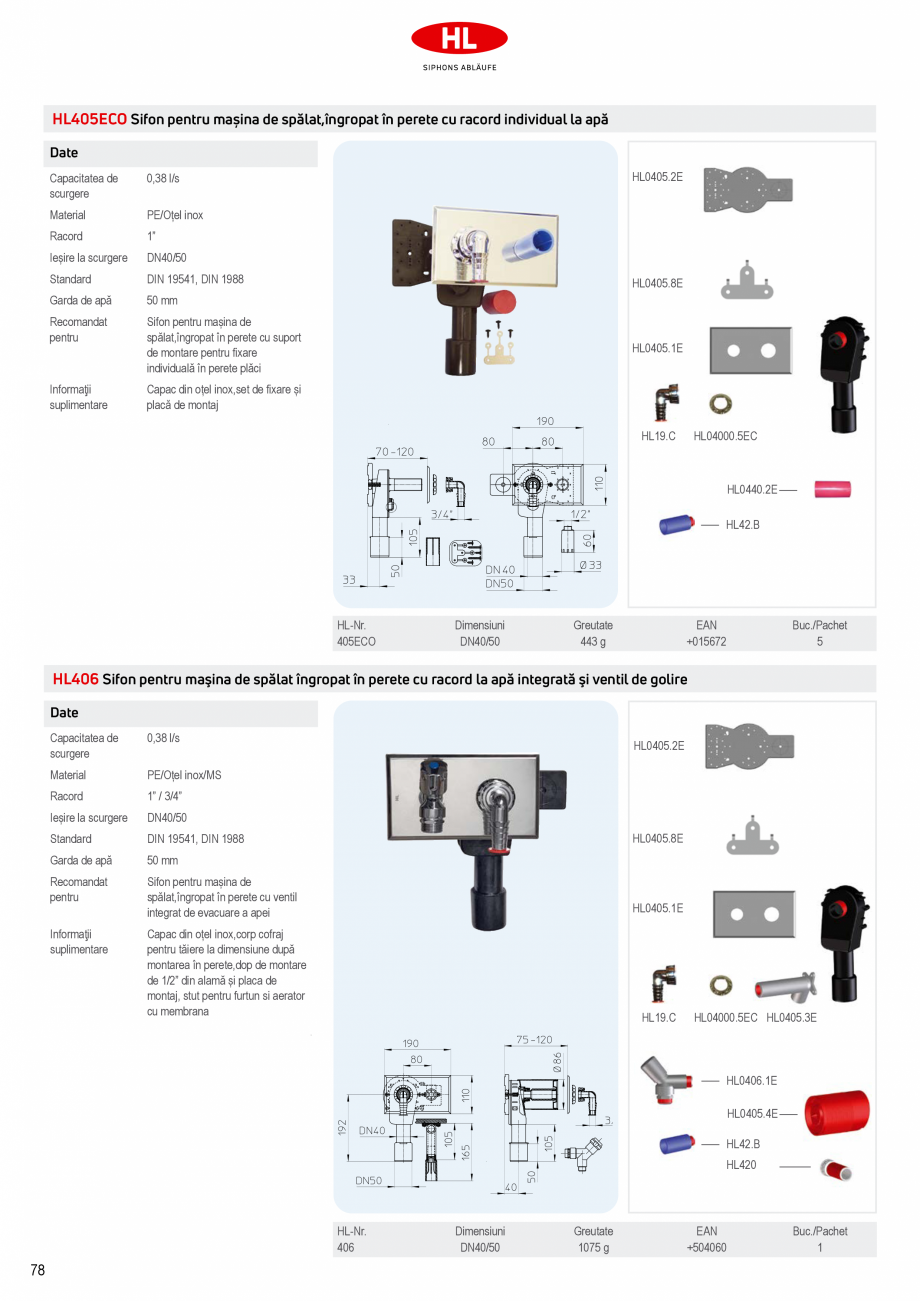

Pagina 8 - Sifoane pentru masini de spalat HL Hutterer & Lechner Catalog, brosura Romana rcasa...

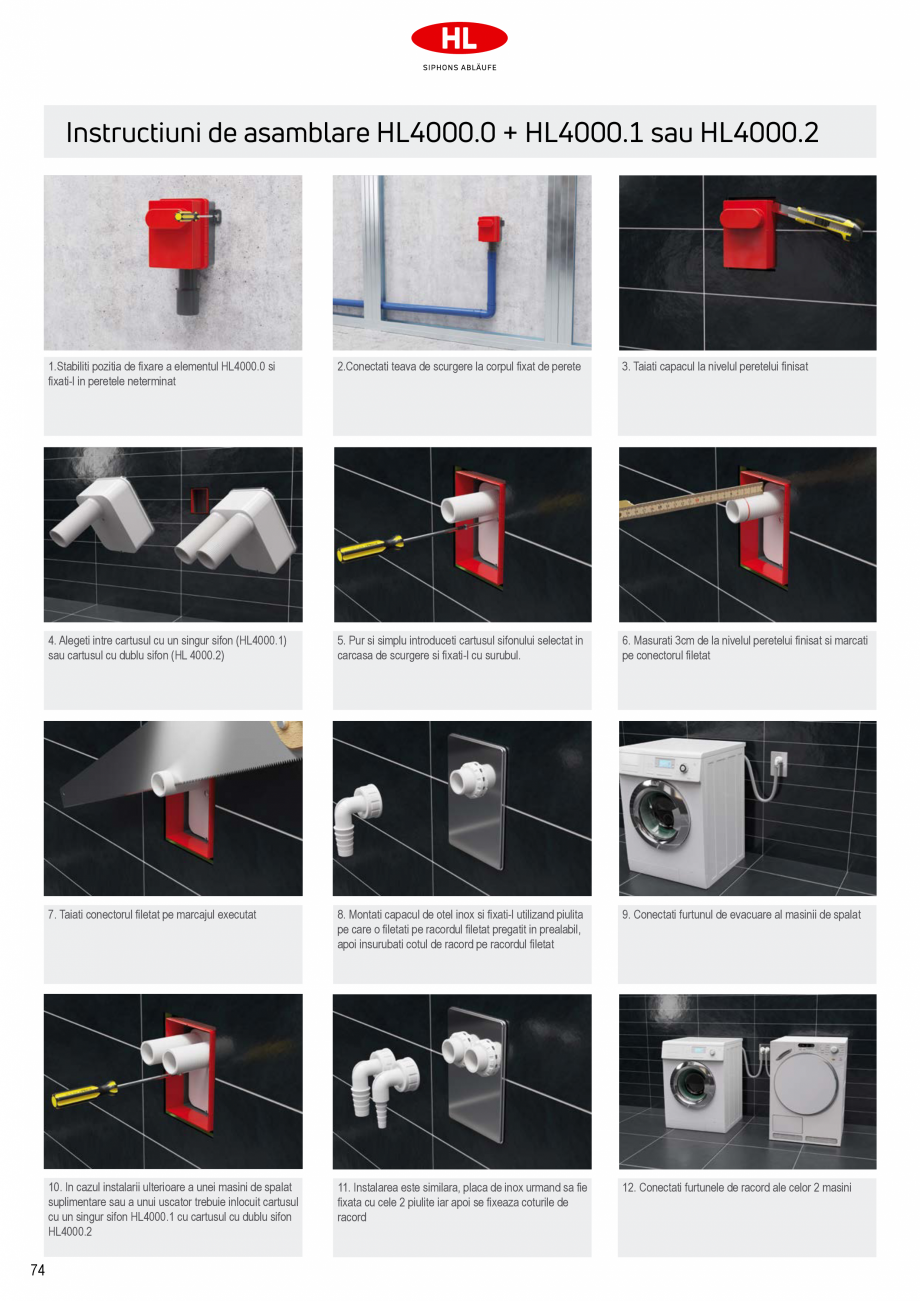

rcasa de scurgere si fixati-l cu surubul. 6. Masurati 3cm de la nivelul peretelui finisat si marcati pe conectorul filetat 7. Taiati conectorul filetat pe marcajul executat 8. Montati capacul de otel inox si fixati-l utilizand piulita pe care o filetati pe racordul filetat pregatit in prealabil, apoi insurubati cotul de racord pe racordul filetat 9. Conectati furtunul de evacuare al masinii de spalat 10. In cazul instalarii ulterioare a unei masini de spalat suplimentare sau a unui uscator trebuie inlocuit cartusul cu un singur sifon HL4000.1 cu cartusul cu dublu sifon HL4000.2 11. Instalarea este similara, placa de inox urmand sa fie fixata cu cele 2 piulite iar apoi se fixeaza coturile de racord 12. Conectati furtunele de racord ale celor 2 masini HL Sifoane pentru mașini de spălat – Produse – Date HL400 Sifon pentru mașina de spălat,îngropat în perete Date Capacitatea de scurgere 0,38 l/s Material PE/Oțel inox Racord 1” Ieșire la scurgere DN40/50 Stand

Pagina 8-Sifoane pentru masini de spalat HL Hutterer & Lechner Catalog, brosura Romana rcasa de scurgere ...

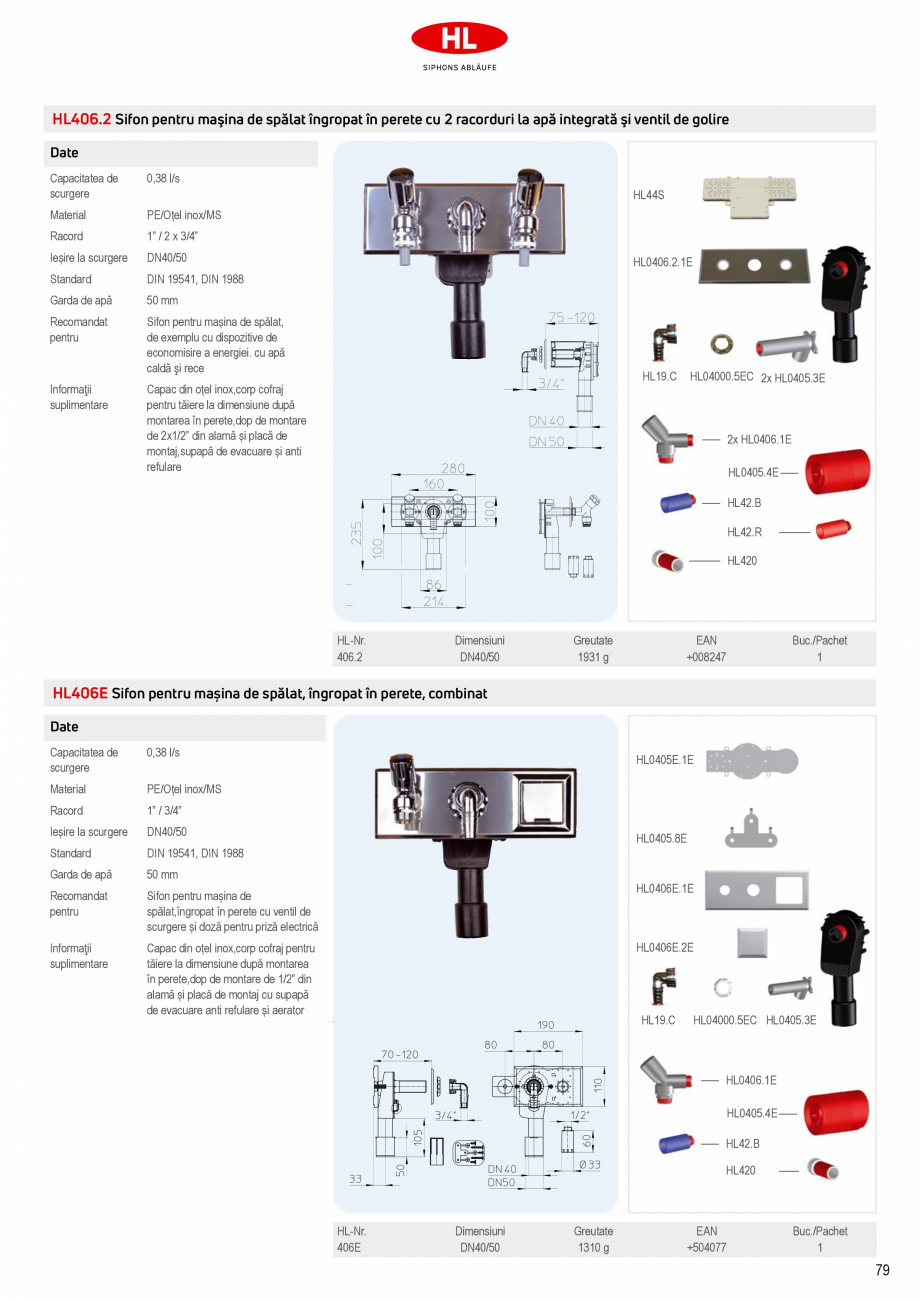

Pagina 9 - Sifoane pentru masini de spalat HL Hutterer & Lechner Catalog, brosura Romana ard
...

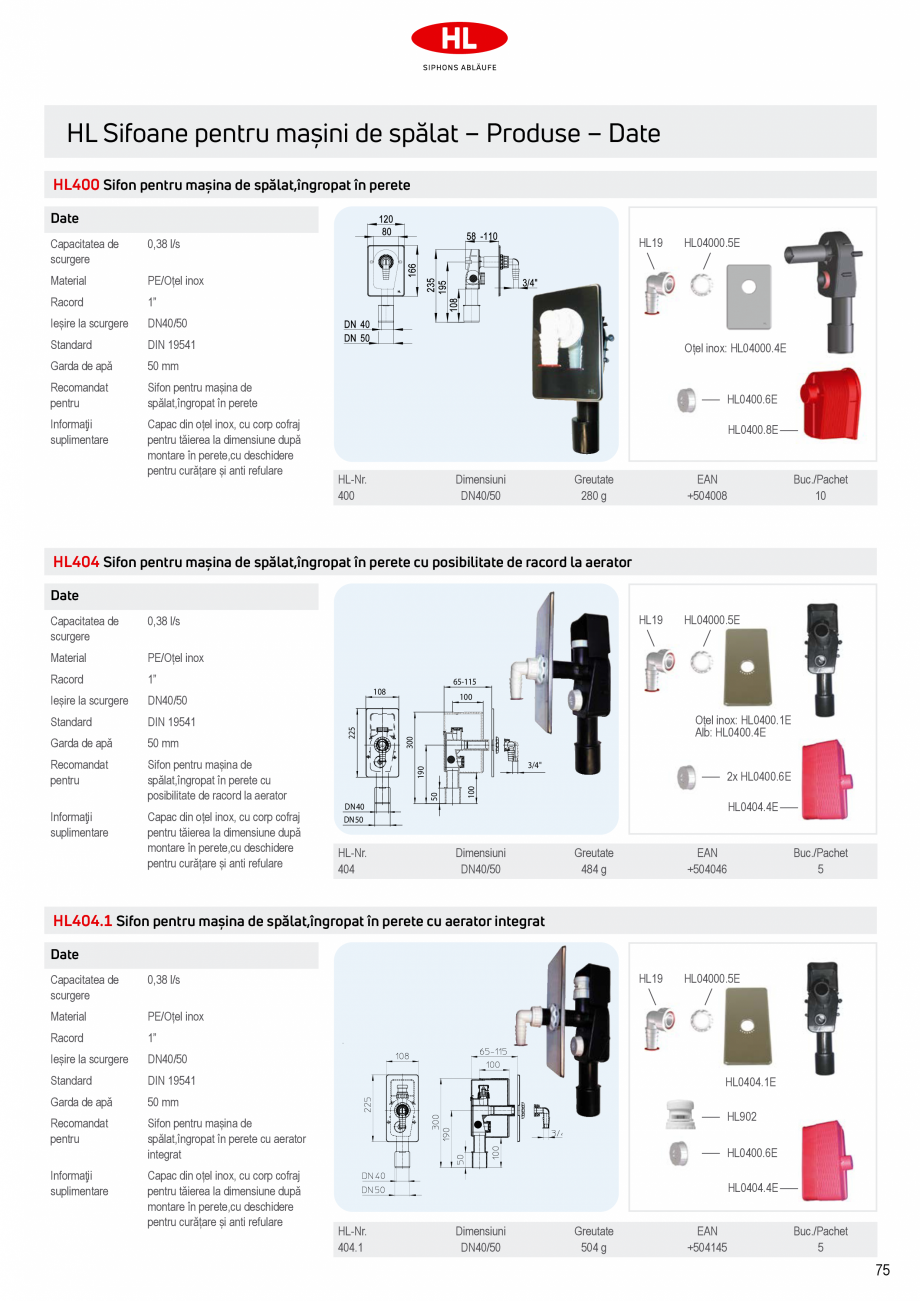

ard DIN 19541 Garda de apă 50 mm Recomandat pentru Sifon pentru mașina de spălat,îngropat în perete Informaţii suplimentare Capac din oțel inox, cu corp cofraj pentru tăierea la dimensiune după montare în perete,cu deschidere pentru curățare și anti refulare HL19 HL04000.5E Oțel inox: HL04000.4E HL0400.6E HL0400.8E HL-Nr. 400 Dimensiuni DN40/50 Greutate 280 g EAN +504008 Buc./Pachet 10 HL404 Sifon pentru mașina de spălat,îngropat în perete cu posibilitate de racord la aerator Date Ieșire la scurgere DN40/50 Standard DIN 19541 Garda de apă 50 mm Recomandat pentru Sifon pentru mașina de spălat,îngropat în perete cu posibilitate de racord la aerator Informaţii suplimentare Capac din oțel inox, cu corp cofraj pentru tăierea la dimensiune după montare în perete,cu deschidere pentru curățare și anti refulare HL04000.5E 65-115 108 100 Oțel inox: HL0400.1E Alb: HL0400.4E 3/4" 2x HL0400.6E 100 1” 50 PE/Oțel inox Racord 3

Pagina 9-Sifoane pentru masini de spalat HL Hutterer & Lechner Catalog, brosura Romana ard

DIN 19541
...

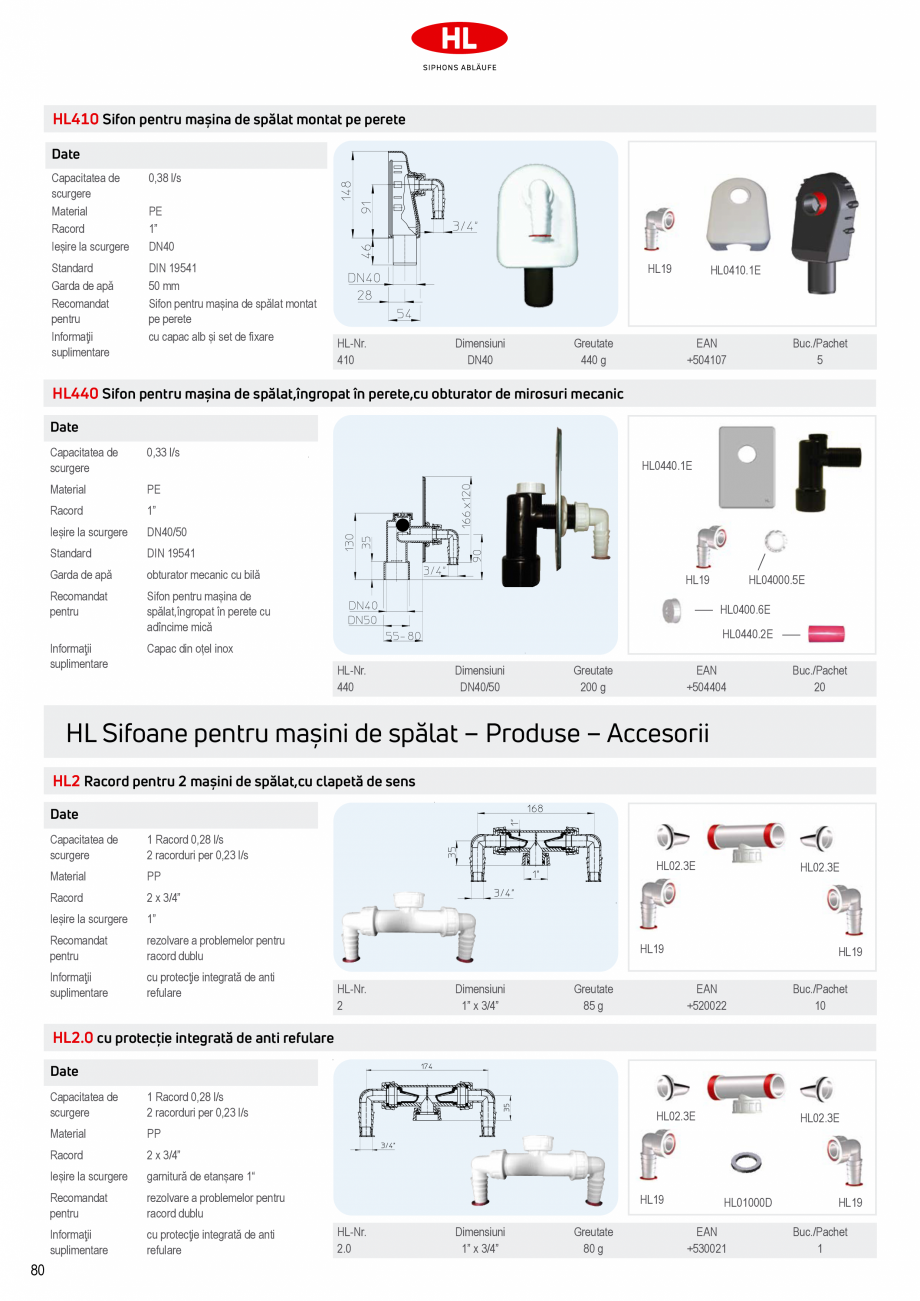

Pagina 10 - Sifoane pentru masini de spalat HL Hutterer & Lechner Catalog, brosura Romana 00
...

00 Material HL19 190 0,38 l/s 225 Capacitatea de scurgere HL0404.4E DN40 DN50 HL-Nr. 404 Dimensiuni DN40/50 Greutate 484 g EAN +504046 Buc./Pachet 5 HL404.1 Sifon pentru mașina de spălat,îngropat în perete cu aerator integrat Date Capacitatea de scurgere 0,38 l/s Material PE/Oțel inox Racord 1” Ieșire la scurgere DN40/50 Standard DIN 19541 Garda de apă 50 mm Recomandat pentru Sifon pentru mașina de spălat,îngropat în perete cu aerator integrat Informaţii suplimentare Capac din oțel inox, cu corp cofraj pentru tăierea la dimensiune după montare în perete,cu deschidere pentru curățare și anti refulare HL19 HL04000.5E HL0404.1E HL902 HL0400.6E HL0404.4E HL-Nr. 404.1 Dimensiuni DN40/50 Greutate 504 g EAN +504145 Buc./Pachet 5 75 HL4000.0 Set de ingropare pentru sifon masini de spalat Date HL4000.0 HL04000.0E Capacitate de scurgere vezi HL4000.1 sau HL4000.2 Material PP Racord DN40/50 Standard DIN 19541 Recomandat pentru

Pagina 10-Sifoane pentru masini de spalat HL Hutterer & Lechner Catalog, brosura Romana 00

Material

HL19...

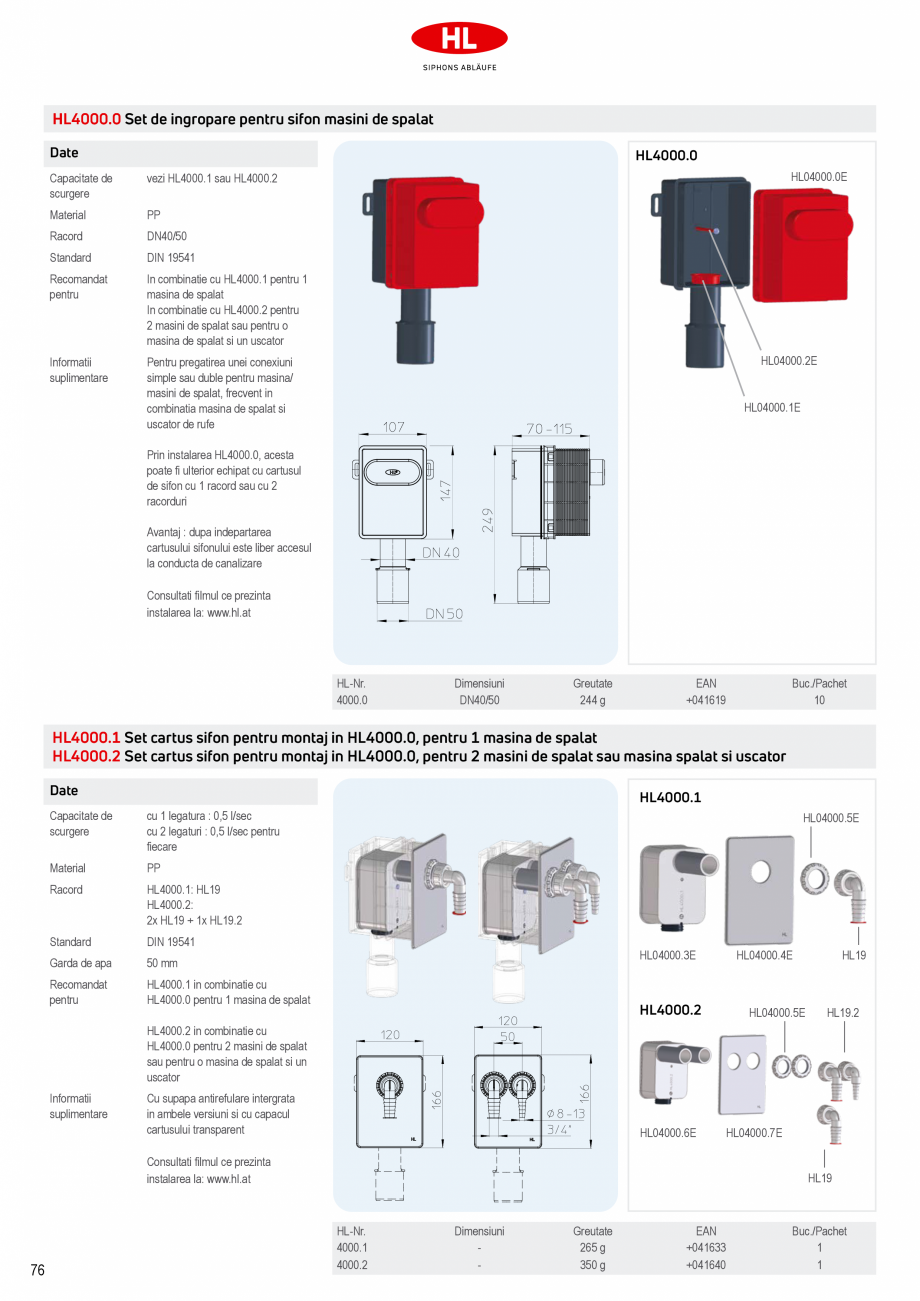

Pagina 11 - Sifoane pentru masini de spalat HL Hutterer & Lechner Catalog, brosura Romana
In...

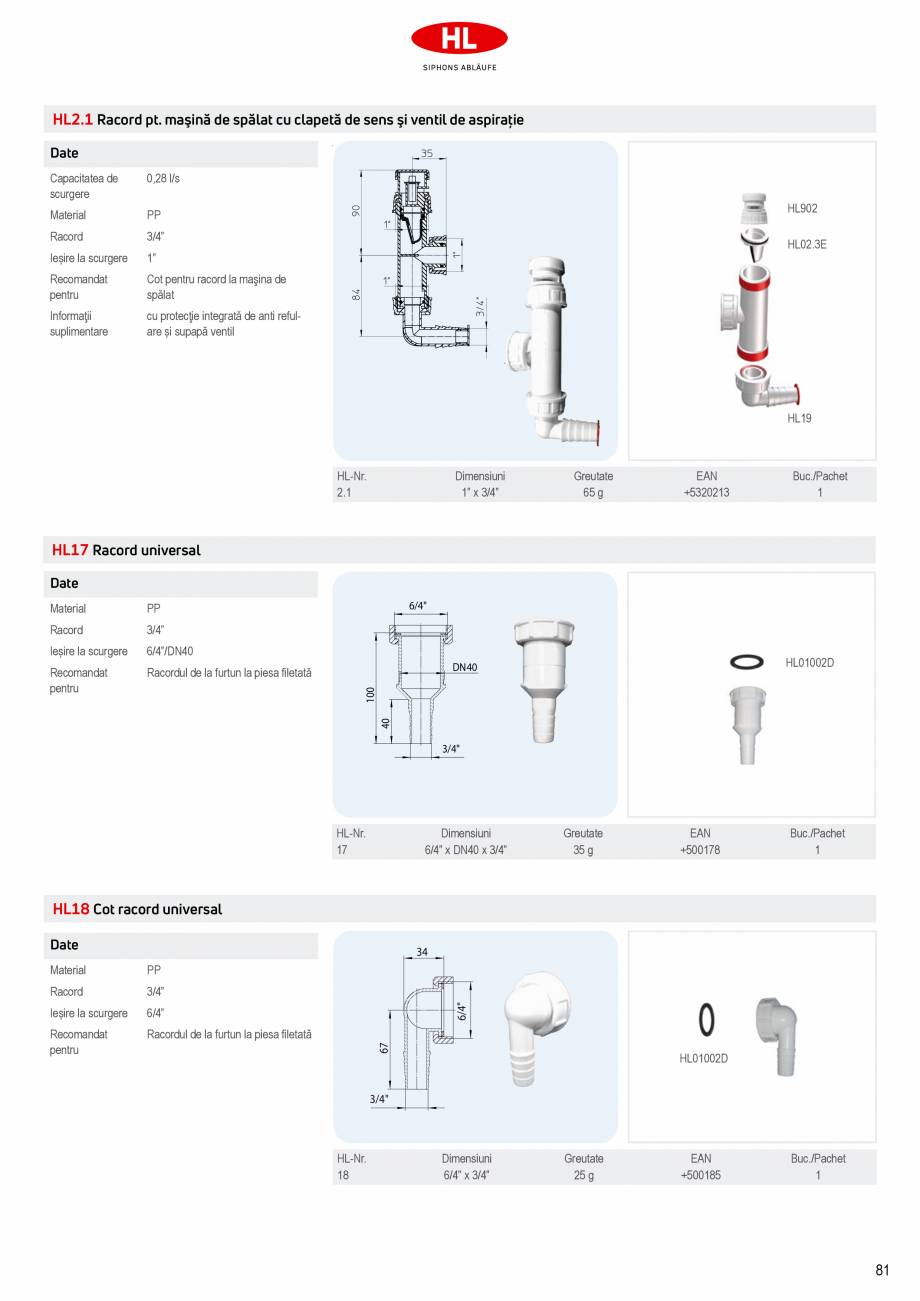

In combinatie cu HL4000.1 pentru 1 masina de spalat In combinatie cu HL4000.2 pentru 2 masini de spalat sau pentru o masina de spalat si un uscator Informatii suplimentare Pentru pregatirea unei conexiuni simple sau duble pentru masina/ masini de spalat, frecvent in combinatia masina de spalat si uscator de rufe Prin instalarea HL4000.0, acesta poate fi ulterior echipat cu cartusul de sifon cu 1 racord sau cu 2 racorduri Avantaj : dupa indepartarea cartusului sifonului este liber accesul la conducta de canalizare HL04000.2E HL04000.1E Consultati filmul ce prezinta instalarea la: www.hl.at HL-Nr. 4000.0 Dimensiuni DN40/50 Greutate 244 g EAN +041619 Buc./Pachet 10 HL4000.1 Set cartus sifon pentru montaj in HL4000.0, pentru 1 masina de spalat HL4000.2 Set cartus sifon pentru montaj in HL4000.0, pentru 2 masini de spalat sau masina spalat si uscator Date HL4000.1 Capacitate de scurgere cu 1 legatura : 0,5 l/sec cu 2 legaturi : 0,5 l/sec pentru fiecare Material PP

Pagina 11-Sifoane pentru masini de spalat HL Hutterer & Lechner Catalog, brosura Romana
In combinatie cu ...

Pagina 12 - Sifoane pentru masini de spalat HL Hutterer & Lechner Catalog, brosura Romana ...

Racord HL4000.1: HL19 HL4000.2: 2x HL19 + 1x HL19.2 Standard DIN 19541 Garda de apa 50 mm Recomandat pentru HL4000.1 in combinatie cu HL4000.0 pentru 1 masina de spalat HL4000.2 in combinatie cu HL4000.0 pentru 2 masini de spalat sau pentru o masina de spalat si un uscator Informatii suplimentare Cu supapa antirefulare intergrata in ambele versiuni si cu capacul cartusului transparent HL04000.5E HL04000.3E HL04000.4E HL4000.2 HL04000.6E HL04000.5E HL19.2 HL04000.7E Consultati filmul ce prezinta instalarea la: www.hl.at 76 HL19 HL19 HL-Nr. 4000.1 4000.2 Dimensiuni - Greutate 265 g 350 g EAN +041633 +041640 Buc./Pachet 1 1 HL405 Sifon pentru mașina de spălat,îngropat în perete cu conexiune integrată de alimentarea cu apă Date Capacitatea de scurgere 0,38 l/s Material PE/Oțel inox/Alamă Racord 1” / 1/2” Ieșire la scurgere DN40/50 Standard DIN 19541, DIN 1988 Garda de apă 50 mm Recomandat pentru Sifon pentru mașina de spălat,în
