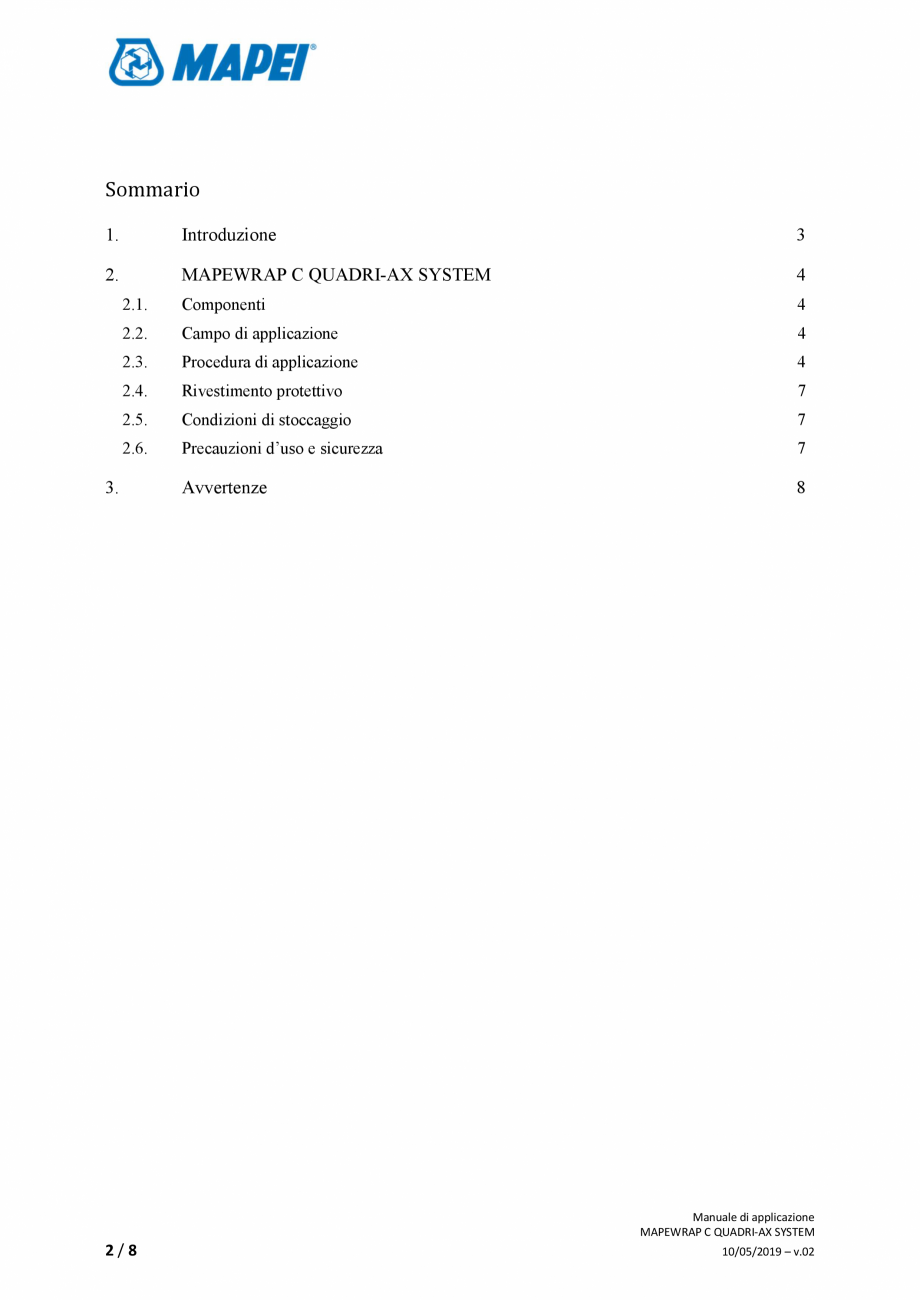

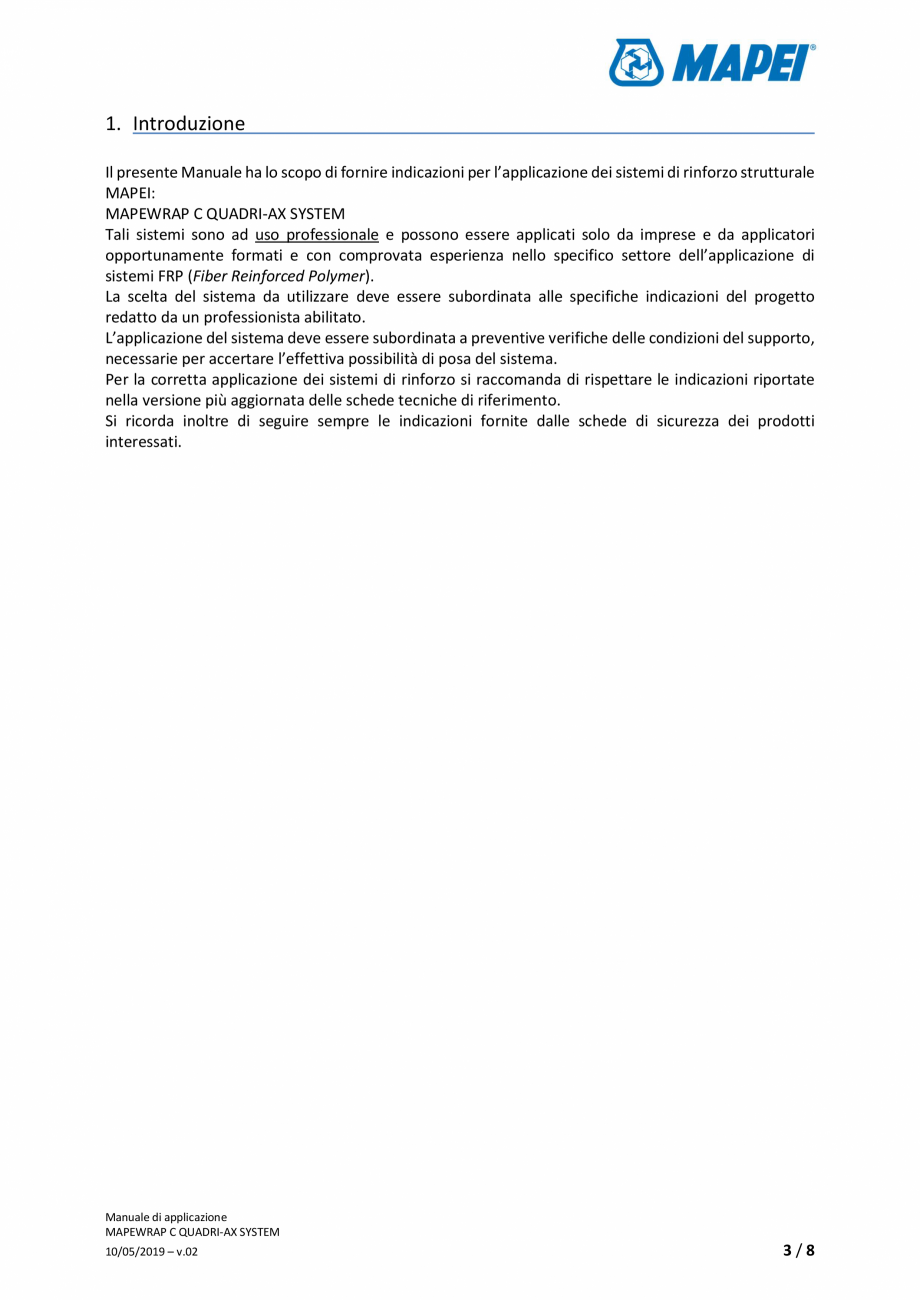

MANUALE DI PREPARAZIONE E APPLICAZIONE MAPEWRAP C QUADRI-AX SYSTEM Manuale di applicazione MAPEWRAP C QUADRI-AX SYSTEM 10/05/2019 – v.02 MAPEI S.p.A. Product Manager Structural Strengthening Line - Ing. G. Morandini Sommario 1. Introduzione 3 2. MAPEWRAP C QUADRI-AX SYSTEM 4 2.1. Componenti 4 2.2. Campo di applicazione 4 2.3. Procedura di applicazione 4 2.4. Rivestimento protettivo 7 2.5. Condizioni di stoccaggio 7 2.6. Precauzioni d’uso e sicurezza 7 Avvertenze 8 3. Manuale di applicazione MAPEWRAP C QUADRI-AX SYSTEM 2/8 10/05/2019 – v.02 1. Introduzione Il presente Manuale ha lo scopo di fornire indicazioni per l’applicazione dei sistemi di rinforzo strutturale MAPEI: MAPEWRAP C QUADRI-AX SYSTEM Tali sistemi sono ad uso professionale e possono essere applicati solo da imprese e da applicatori opportunamente formati e con comprovata esperienza nello specifico settore dell’applicazione di sistemi FRP (Fiber Reinforced Polymer). La scelta del

Pagina 1-Sistem de consolidare structurala din tesatura din fibra de carbon cvadridirectionala - Manual de...

Pagina 2 - Sistem de consolidare structurala din tesatura din fibra de carbon cvadridirectionala -...

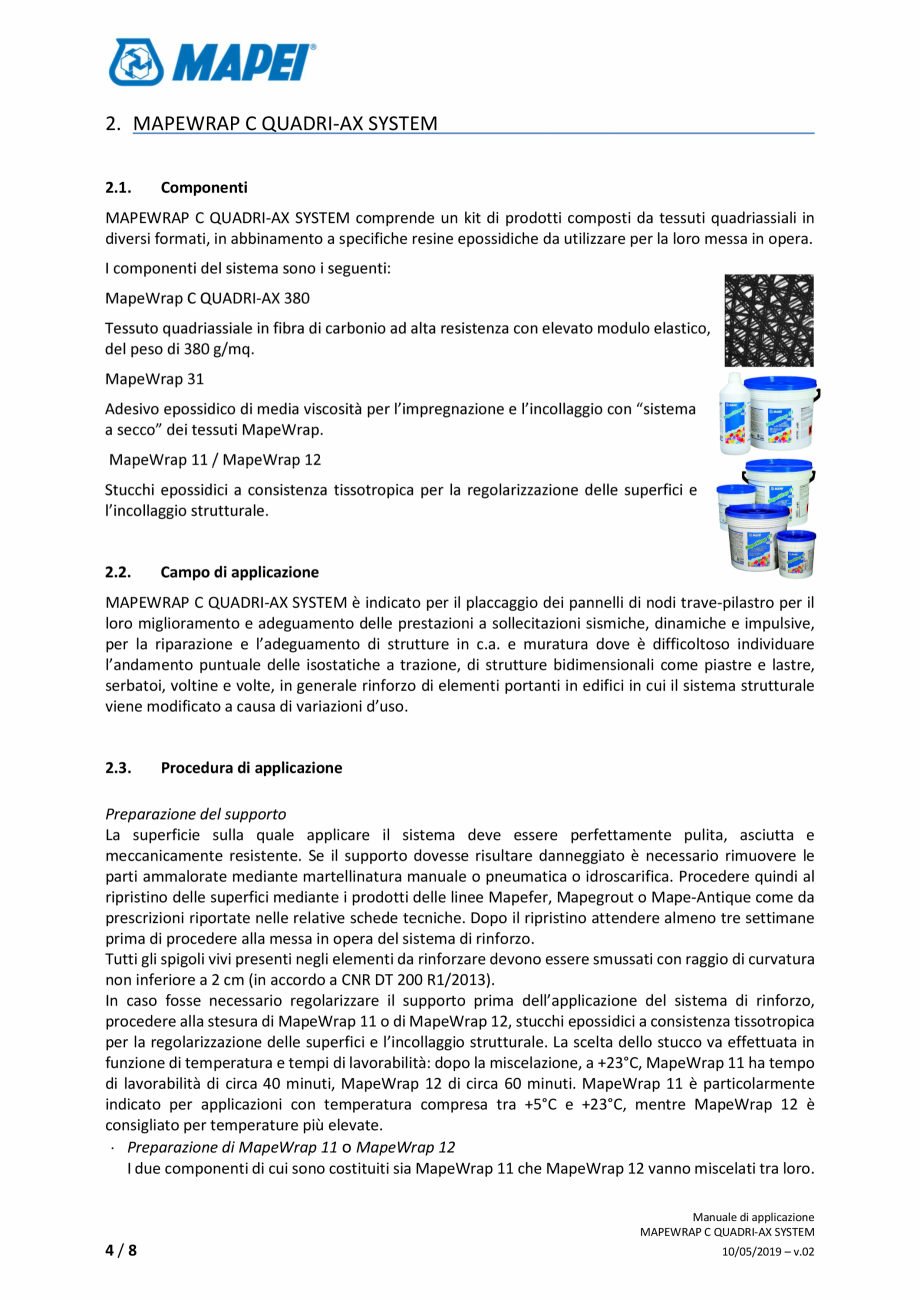

sistema da utilizzare deve essere subordinata alle specifiche indicazioni del progetto redatto da un professionista abilitato. L’applicazione del sistema deve essere subordinata a preventive verifiche delle condizioni del supporto, necessarie per accertare l’effettiva possibilità di posa del sistema. Per la corretta applicazione dei sistemi di rinforzo si raccomanda di rispettare le indicazioni riportate nella versione più aggiornata delle schede tecniche di riferimento. Si ricorda inoltre di seguire sempre le indicazioni fornite dalle schede di sicurezza dei prodotti interessati. Manuale di applicazione MAPEWRAP C QUADRI-AX SYSTEM 10/05/2019 – v.02 3/8 2. MAPEWRAP C QUADRI-AX SYSTEM 2.1. Componenti MAPEWRAP C QUADRI-AX SYSTEM comprende un kit di prodotti composti da tessuti quadriassiali in diversi formati, in abbinamento a specifiche resine epossidiche da utilizzare per la loro messa in opera. I componenti del sistema sono i seguenti: MapeWrap C QUADRI-AX 380 Tessuto q

Pagina 2-Sistem de consolidare structurala din tesatura din fibra de carbon cvadridirectionala - Manual de...

Pagina 3 - Sistem de consolidare structurala din tesatura din fibra de carbon cvadridirectionala -...

uadriassiale in fibra di carbonio ad alta resistenza con elevato modulo elastico, del peso di 380 g/mq. MapeWrap 31 Adesivo epossidico di media viscosità per l’impregnazione e l’incollaggio con “sistema a secco” dei tessuti MapeWrap. MapeWrap 11 / MapeWrap 12 Stucchi epossidici a consistenza tissotropica per la regolarizzazione delle superfici e l’incollaggio strutturale. 2.2. Campo di applicazione MAPEWRAP C QUADRI-AX SYSTEM è indicato per il placcaggio dei pannelli di nodi trave-pilastro per il loro miglioramento e adeguamento delle prestazioni a sollecitazioni sismiche, dinamiche e impulsive, per la riparazione e l’adeguamento di strutture in c.a. e muratura dove è difficoltoso individuare l’andamento puntuale delle isostatiche a trazione, di strutture bidimensionali come piastre e lastre, serbatoi, voltine e volte, in generale rinforzo di elementi portanti in edifici in cui il sistema strutturale viene modificato a causa di variazioni d’uso. 2.3. Procedura di

Pagina 3-Sistem de consolidare structurala din tesatura din fibra de carbon cvadridirectionala - Manual de...

Pagina 4 - Sistem de consolidare structurala din tesatura din fibra de carbon cvadridirectionala -...

applicazione Preparazione del supporto La superficie sulla quale applicare il sistema deve essere perfettamente pulita, asciutta e meccanicamente resistente. Se il supporto dovesse risultare danneggiato è necessario rimuovere le parti ammalorate mediante martellinatura manuale o pneumatica o idroscarifica. Procedere quindi al ripristino delle superfici mediante i prodotti delle linee Mapefer, Mapegrout o Mape-Antique come da prescrizioni riportate nelle relative schede tecniche. Dopo il ripristino attendere almeno tre settimane prima di procedere alla messa in opera del sistema di rinforzo. Tutti gli spigoli vivi presenti negli elementi da rinforzare devono essere smussati con raggio di curvatura non inferiore a 2 cm (in accordo a CNR DT 200 R1/2013). In caso fosse necessario regolarizzare il supporto prima dell’applicazione del sistema di rinforzo, procedere alla stesura di MapeWrap 11 o di MapeWrap 12, stucchi epossidici a consistenza tissotropica per la regolarizzazione delle su

Pagina 4-Sistem de consolidare structurala din tesatura din fibra de carbon cvadridirectionala - Manual de...

Pagina 5 - Sistem de consolidare structurala din tesatura din fibra de carbon cvadridirectionala -...

perfici e l’incollaggio strutturale. La scelta dello stucco va effettuata in funzione di temperatura e tempi di lavorabilità: dopo la miscelazione, a +23°C, MapeWrap 11 ha tempo di lavorabilità di circa 40 minuti, MapeWrap 12 di circa 60 minuti. MapeWrap 11 è particolarmente indicato per applicazioni con temperatura compresa tra +5°C e +23°C, mentre MapeWrap 12 è consigliato per temperature più elevate.  Preparazione di MapeWrap 11 o MapeWrap 12 I due componenti di cui sono costituiti sia MapeWrap 11 che MapeWrap 12 vanno miscelati tra loro. Manuale di applicazione MAPEWRAP C QUADRI-AX SYSTEM 4/8 10/05/2019 – v.02 Versare il componente B nel componente A e mescolare con trapano munito di agitatore fino a completa omogeneizzazione dell’impasto (colore grigio uniforme senza striature). Le confezioni sono già predosate quindi evitare di prelevare quantitativi parziali di prodotto per non incorrere in accidentali errori di dosaggio tra i due componenti che porterebber

Pagina 5-Sistem de consolidare structurala din tesatura din fibra de carbon cvadridirectionala - Manual de...

Pagina 6 - Sistem de consolidare structurala din tesatura din fibra de carbon cvadridirectionala -...

o al mancato o incompleto indurimento del sistema.  Applicazione di MapeWrap 11 o MapeWrap 12 Applicare, con una spatola piana, sulla superficie da regolarizzare, uno strato di opportuno spessore di MapeWrap 11 o MapeWrap 12 Preparazione di MapeWrap 31 Versare il componente B nel componente A e miscelare, a basso numero di giri, con trapano munito di agitatore fino ad ottener un impasto di colore giallo uniforme. Rapporto di miscelazione: 4 parti in peso di componente A e 1 parte in peso di componente B. Dopo la miscelazione il prodotto rimane lavorabile per circa 40 minuti a +23°C. Applicazione della prima mano di MapeWrap 31 Stendere in modo uniforme, a pennello o a rullo a pelo corto, un primo strato di circa 0,5 mm di spessore di MapeWrap 31. Nell’eventualità di utilizzo di MapeWrap 11 o MapeWrap 12, procedere alla stesura di MapeWrap 31 sullo stucco ancora “fresco”. Posa in opera di MapeWrap Sullo strato di MapeWrap 31 ancora “fresco”, porre in opera immediatamente

Pagina 6-Sistem de consolidare structurala din tesatura din fibra de carbon cvadridirectionala - Manual de...

Pagina 7 - Sistem de consolidare structurala din tesatura din fibra de carbon cvadridirectionala -...

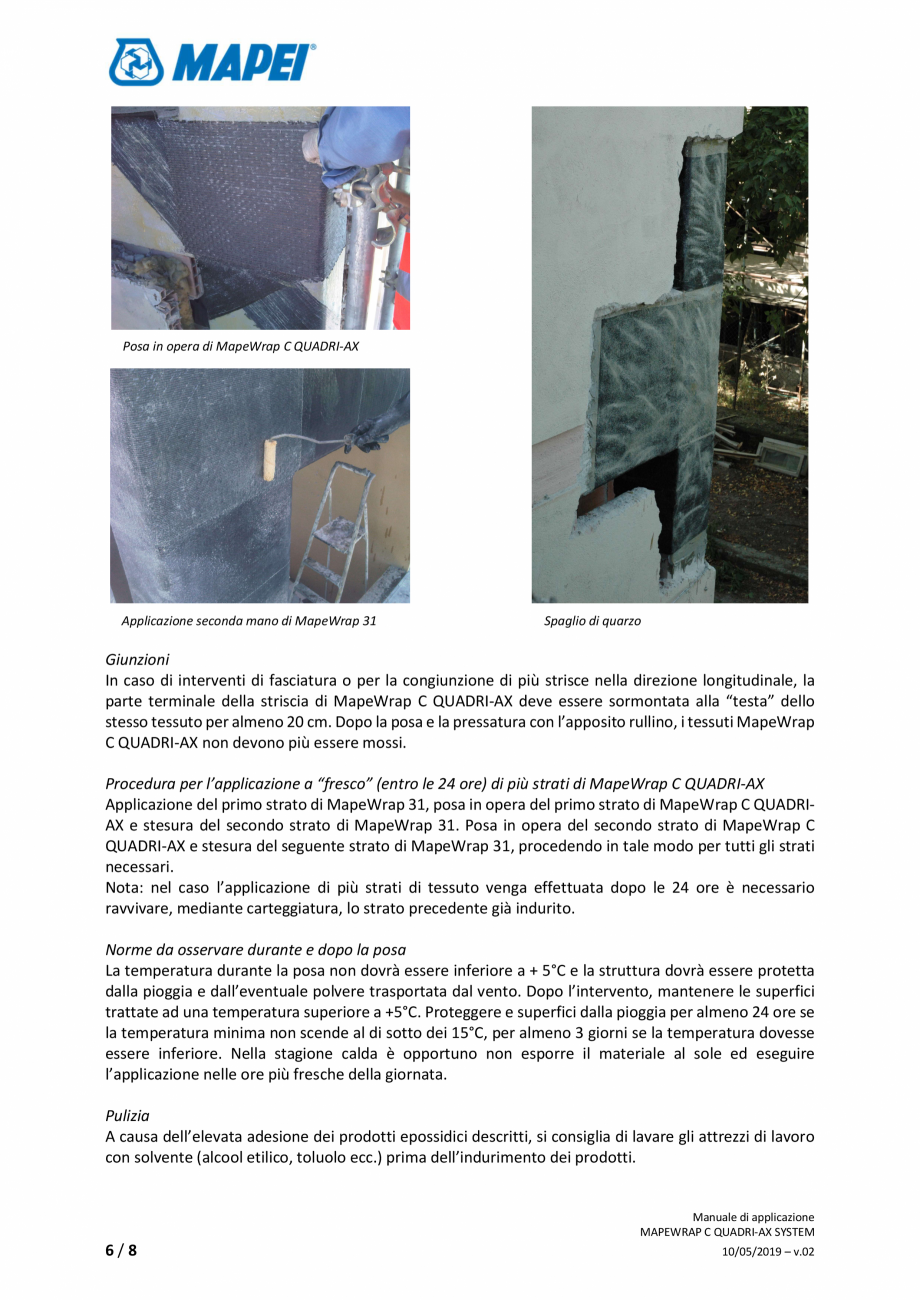

il tessuto MapeWrap C QUADRI-AX avendo cura di stenderlo con le mani, protette da guanti impermeabili di gomma, senza lasciare alcuna grinza e pressarlo più volte utilizzando il Rullino per MapeWrap per permettere all’adesivo di penetrare completamente attraverso le fibre del tessuto. Applicare sui tessuti MapeWrap C QUADRI-AX una seconda mano di MapeWrap 31. Per eliminare eventuali bolle d’aria occluse durante le precedenti lavorazioni, ripassare sul tessuto impregnato il Rullino per MapeWrap. Per ottenere un’adeguata superficie di adesione per il successivo strato di protezione, applicare a sbaglio della sabbia di quarzo asciutta sulla resina ancora fresca. Preparazione del supporto Applicazione di MapeWrap 11 / 12 e prima mano di MpeWrap 31 fresco su fresco Manuale di applicazione MAPEWRAP C QUADRI-AX SYSTEM 10/05/2019 – v.02 5/8 Posa in opera di MapeWrap C QUADRI-AX Applicazione seconda mano di MapeWrap 31 Spaglio di quarzo Giunzioni In caso di interventi di fasci

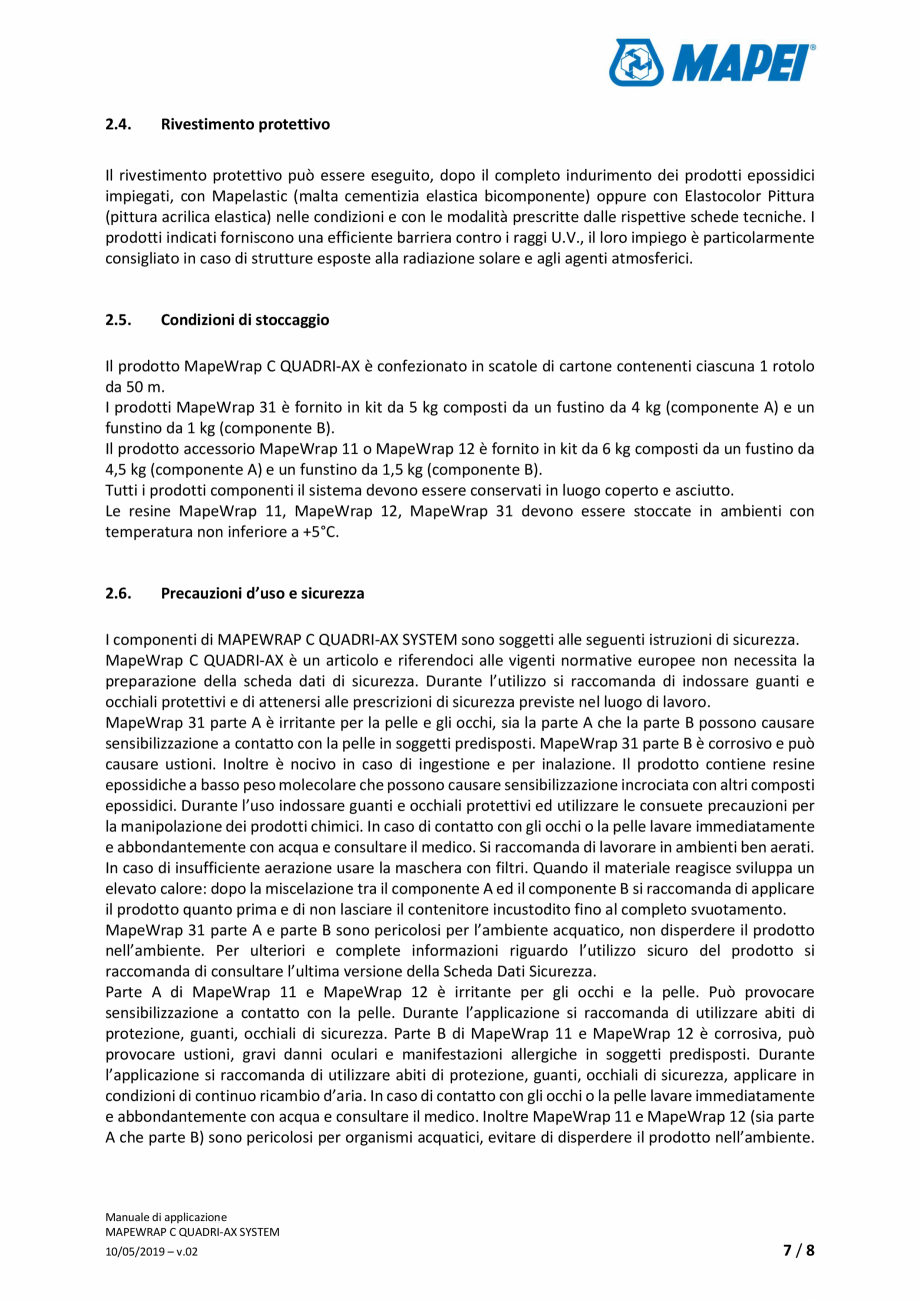

Pagina 7-Sistem de consolidare structurala din tesatura din fibra de carbon cvadridirectionala - Manual de...

Pagina 8 - Sistem de consolidare structurala din tesatura din fibra de carbon cvadridirectionala -...

atura o per la congiunzione di più strisce nella direzione longitudinale, la parte terminale della striscia di MapeWrap C QUADRI-AX deve essere sormontata alla “testa” dello stesso tessuto per almeno 20 cm. Dopo la posa e la pressatura con l’apposito rullino, i tessuti MapeWrap C QUADRI-AX non devono più essere mossi. Procedura per l’applicazione a “fresco” (entro le 24 ore) di più strati di MapeWrap C QUADRI-AX Applicazione del primo strato di MapeWrap 31, posa in opera del primo strato di MapeWrap C QUADRIAX e stesura del secondo strato di MapeWrap 31. Posa in opera del secondo strato di MapeWrap C QUADRI-AX e stesura del seguente strato di MapeWrap 31, procedendo in tale modo per tutti gli strati necessari. Nota: nel caso l’applicazione di più strati di tessuto venga effettuata dopo le 24 ore è necessario ravvivare, mediante carteggiatura, lo strato precedente già indurito. Norme da osservare durante e dopo la posa La temperatura durante la posa non dovrà essere
