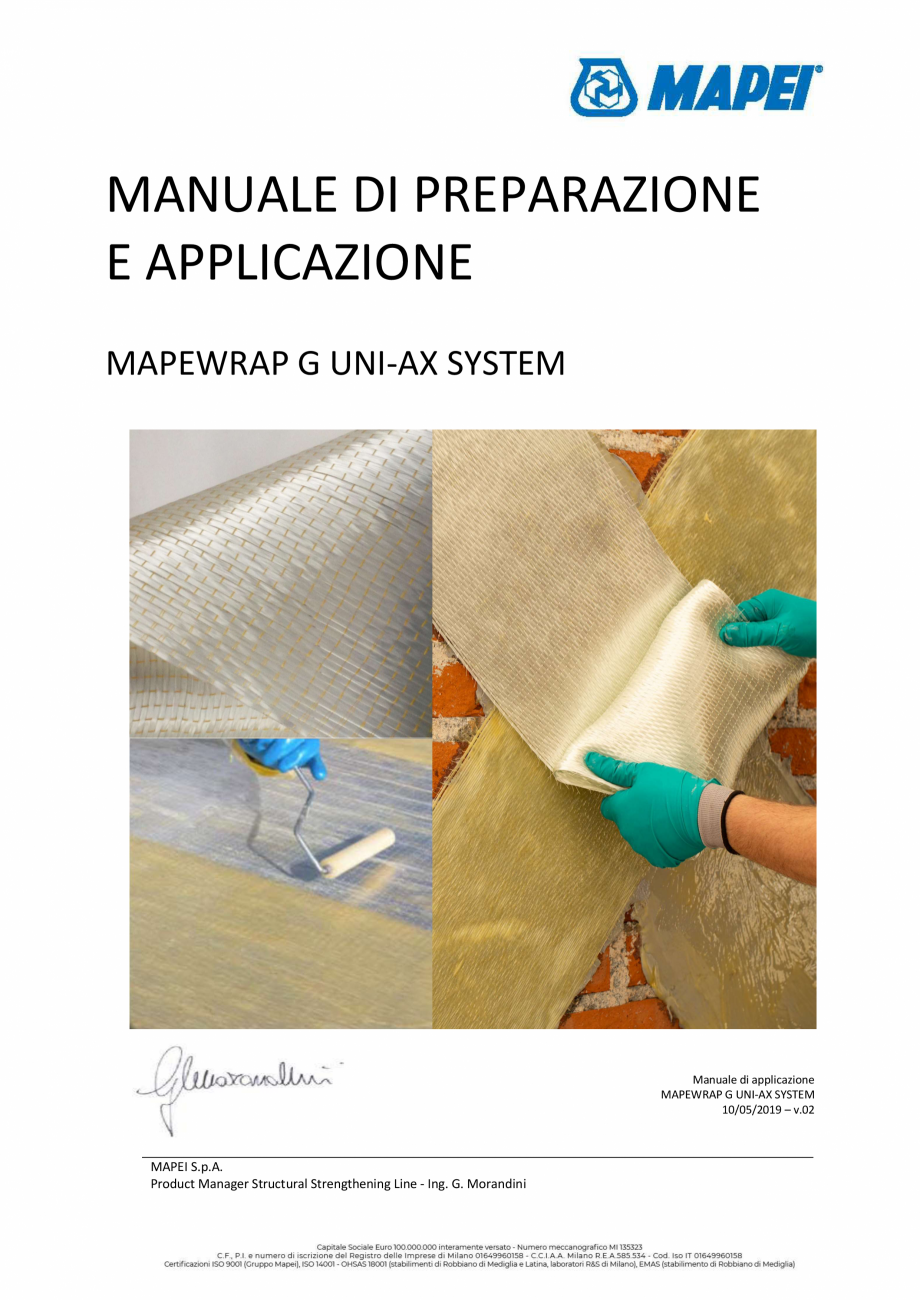

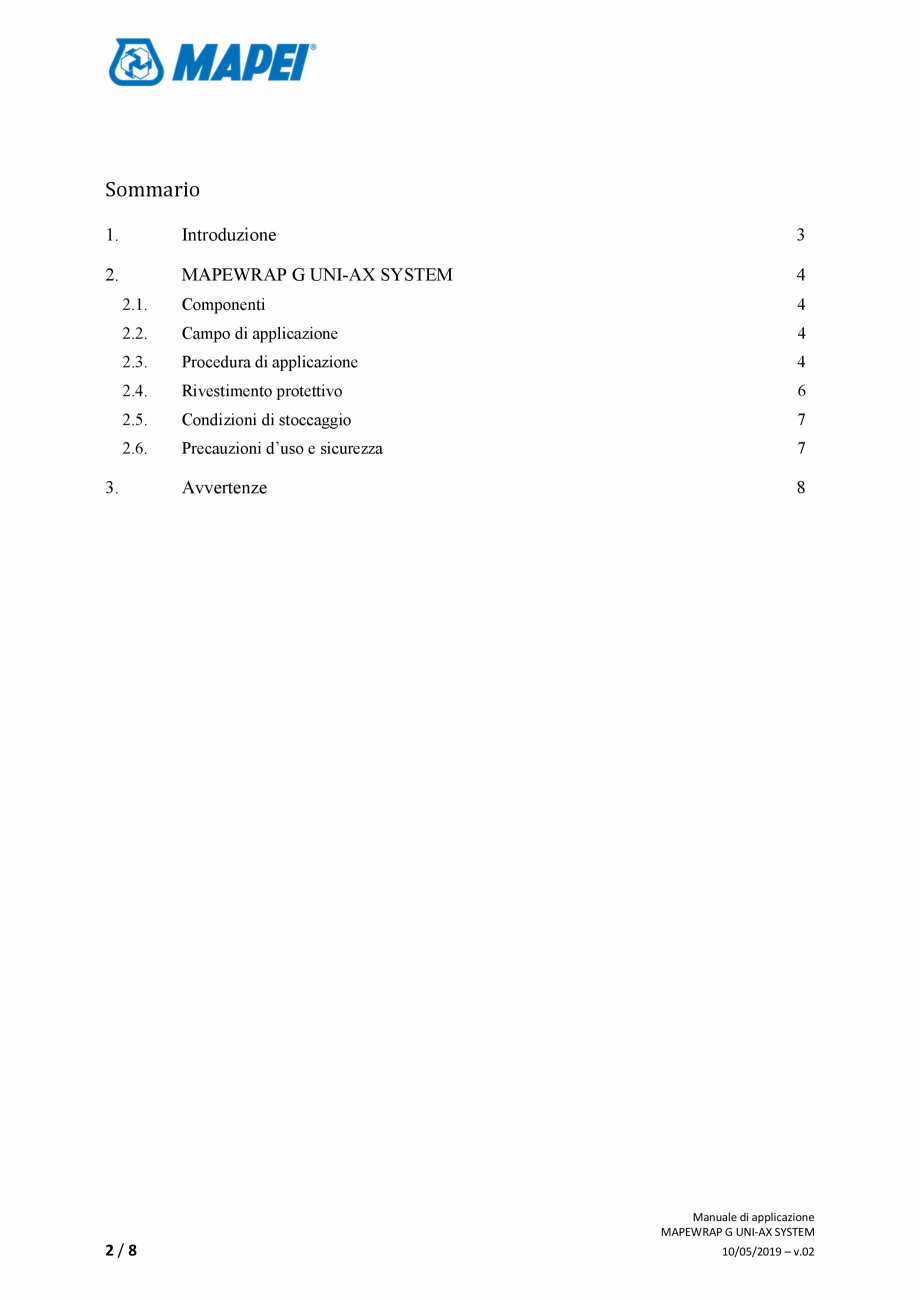

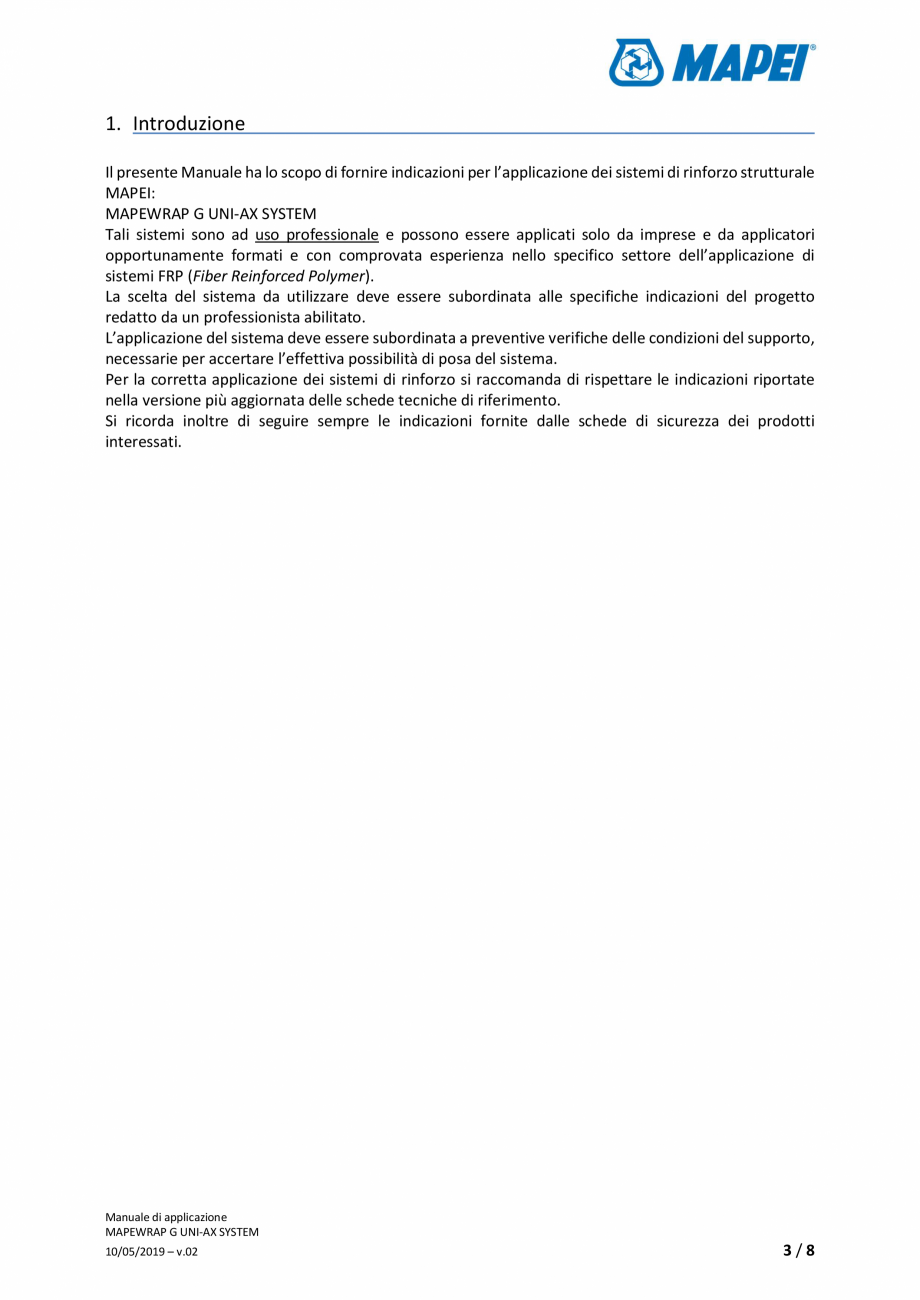

MANUALE DI PREPARAZIONE E APPLICAZIONE MAPEWRAP G UNI-AX SYSTEM Manuale di applicazione MAPEWRAP G UNI-AX SYSTEM 10/05/2019 – v.02 MAPEI S.p.A. Product Manager Structural Strengthening Line - Ing. G. Morandini Sommario 1. Introduzione 3 2. MAPEWRAP G UNI-AX SYSTEM 4 2.1. Componenti 4 2.2. Campo di applicazione 4 2.3. Procedura di applicazione 4 2.4. Rivestimento protettivo 6 2.5. Condizioni di stoccaggio 7 2.6. Precauzioni d’uso e sicurezza 7 Avvertenze 8 3. Manuale di applicazione MAPEWRAP G UNI-AX SYSTEM 2/8 10/05/2019 – v.02 1. Introduzione Il presente Manuale ha lo scopo di fornire indicazioni per l’applicazione dei sistemi di rinforzo strutturale MAPEI: MAPEWRAP G UNI-AX SYSTEM Tali sistemi sono ad uso professionale e possono essere applicati solo da imprese e da applicatori opportunamente formati e con comprovata esperienza nello specifico settore dell’applicazione di sistemi FRP (Fiber Reinforced Polymer). La scelta del sistema da uti

Pagina 1-Sistem de consolidare structurala - Manual de prepapre si aplicare MAPEI MAPEWRAP G UNI-AX SYSTEM...

Pagina 2 - Sistem de consolidare structurala - Manual de prepapre si aplicare MAPEI MAPEWRAP G...

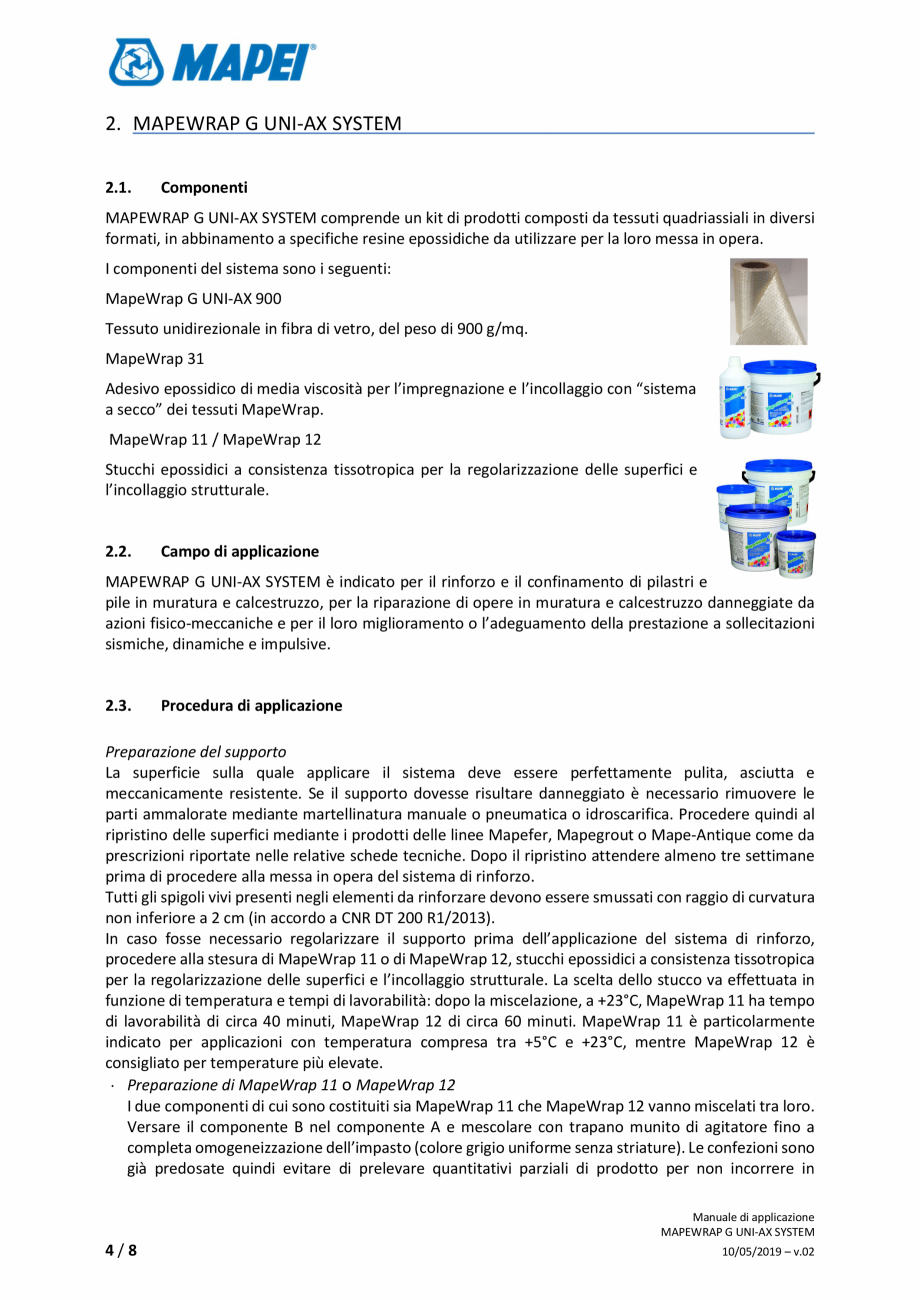

lizzare deve essere subordinata alle specifiche indicazioni del progetto redatto da un professionista abilitato. L’applicazione del sistema deve essere subordinata a preventive verifiche delle condizioni del supporto, necessarie per accertare l’effettiva possibilità di posa del sistema. Per la corretta applicazione dei sistemi di rinforzo si raccomanda di rispettare le indicazioni riportate nella versione più aggiornata delle schede tecniche di riferimento. Si ricorda inoltre di seguire sempre le indicazioni fornite dalle schede di sicurezza dei prodotti interessati. Manuale di applicazione MAPEWRAP G UNI-AX SYSTEM 10/05/2019 – v.02 3/8 2. MAPEWRAP G UNI-AX SYSTEM 2.1. Componenti MAPEWRAP G UNI-AX SYSTEM comprende un kit di prodotti composti da tessuti quadriassiali in diversi formati, in abbinamento a specifiche resine epossidiche da utilizzare per la loro messa in opera. I componenti del sistema sono i seguenti: MapeWrap G UNI-AX 900 Tessuto unidirezionale in fibra di v

Pagina 2-Sistem de consolidare structurala - Manual de prepapre si aplicare MAPEI MAPEWRAP G UNI-AX SYSTEM...

Pagina 3 - Sistem de consolidare structurala - Manual de prepapre si aplicare MAPEI MAPEWRAP G...

etro, del peso di 900 g/mq. MapeWrap 31 Adesivo epossidico di media viscosità per l’impregnazione e l’incollaggio con “sistema a secco” dei tessuti MapeWrap. MapeWrap 11 / MapeWrap 12 Stucchi epossidici a consistenza tissotropica per la regolarizzazione delle superfici e l’incollaggio strutturale. 2.2. Campo di applicazione MAPEWRAP G UNI-AX SYSTEM è indicato per il rinforzo e il confinamento di pilastri e pile in muratura e calcestruzzo, per la riparazione di opere in muratura e calcestruzzo danneggiate da azioni fisico-meccaniche e per il loro miglioramento o l’adeguamento della prestazione a sollecitazioni sismiche, dinamiche e impulsive. 2.3. Procedura di applicazione Preparazione del supporto La superficie sulla quale applicare il sistema deve essere perfettamente pulita, asciutta e meccanicamente resistente. Se il supporto dovesse risultare danneggiato è necessario rimuovere le parti ammalorate mediante martellinatura manuale o pneumatica o idroscarifica. Proce

Pagina 3-Sistem de consolidare structurala - Manual de prepapre si aplicare MAPEI MAPEWRAP G UNI-AX SYSTEM...

Pagina 4 - Sistem de consolidare structurala - Manual de prepapre si aplicare MAPEI MAPEWRAP G...

dere quindi al ripristino delle superfici mediante i prodotti delle linee Mapefer, Mapegrout o Mape-Antique come da prescrizioni riportate nelle relative schede tecniche. Dopo il ripristino attendere almeno tre settimane prima di procedere alla messa in opera del sistema di rinforzo. Tutti gli spigoli vivi presenti negli elementi da rinforzare devono essere smussati con raggio di curvatura non inferiore a 2 cm (in accordo a CNR DT 200 R1/2013). In caso fosse necessario regolarizzare il supporto prima dell’applicazione del sistema di rinforzo, procedere alla stesura di MapeWrap 11 o di MapeWrap 12, stucchi epossidici a consistenza tissotropica per la regolarizzazione delle superfici e l’incollaggio strutturale. La scelta dello stucco va effettuata in funzione di temperatura e tempi di lavorabilità: dopo la miscelazione, a +23°C, MapeWrap 11 ha tempo di lavorabilità di circa 40 minuti, MapeWrap 12 di circa 60 minuti. MapeWrap 11 è particolarmente indicato per applicazioni con tem

Pagina 4-Sistem de consolidare structurala - Manual de prepapre si aplicare MAPEI MAPEWRAP G UNI-AX SYSTEM...

Pagina 5 - Sistem de consolidare structurala - Manual de prepapre si aplicare MAPEI MAPEWRAP G...

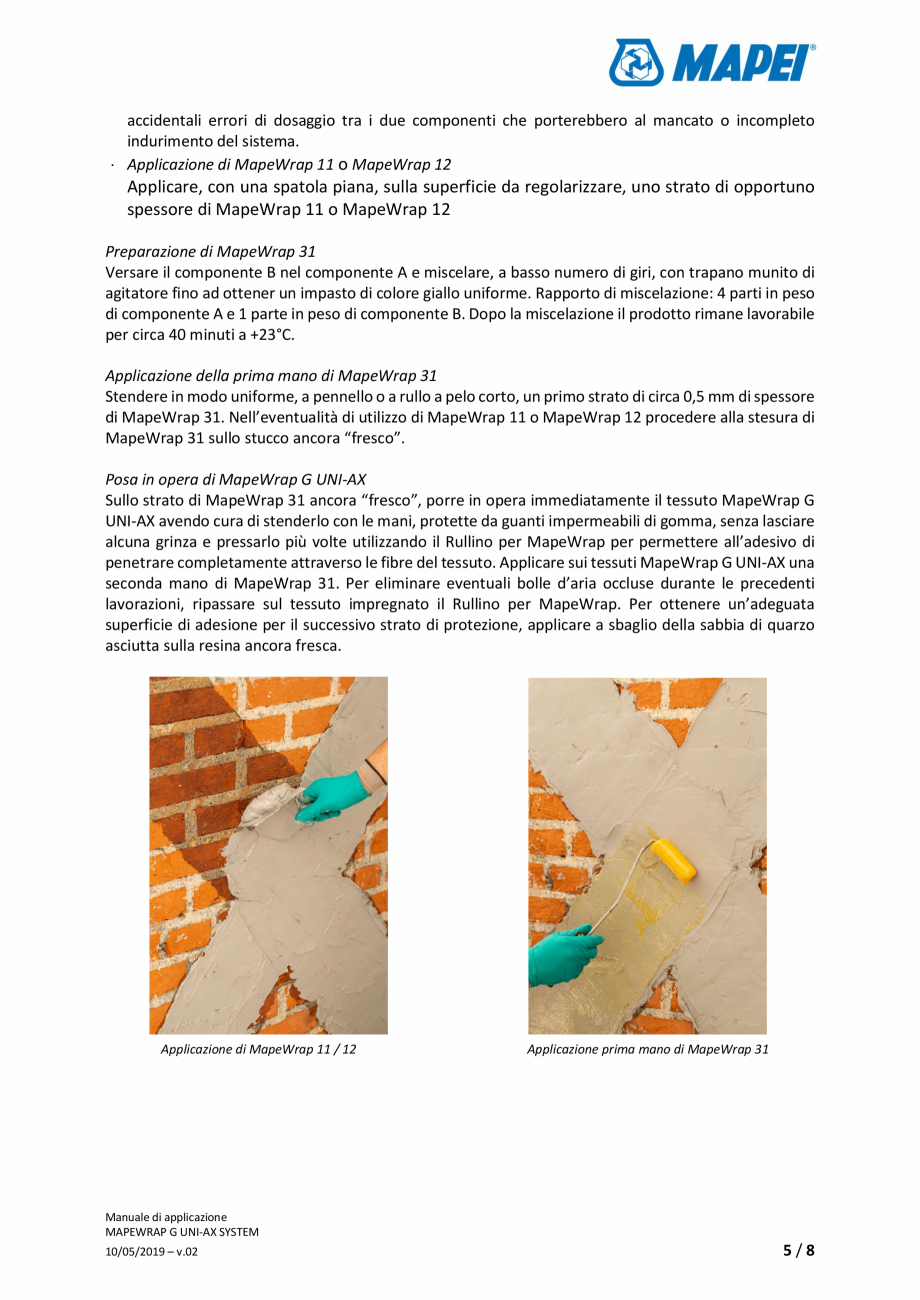

peratura compresa tra +5°C e +23°C, mentre MapeWrap 12 è consigliato per temperature più elevate.  Preparazione di MapeWrap 11 o MapeWrap 12 I due componenti di cui sono costituiti sia MapeWrap 11 che MapeWrap 12 vanno miscelati tra loro. Versare il componente B nel componente A e mescolare con trapano munito di agitatore fino a completa omogeneizzazione dell’impasto (colore grigio uniforme senza striature). Le confezioni sono già predosate quindi evitare di prelevare quantitativi parziali di prodotto per non incorrere in Manuale di applicazione MAPEWRAP G UNI-AX SYSTEM 4/8 10/05/2019 – v.02 accidentali errori di dosaggio tra i due componenti che porterebbero al mancato o incompleto indurimento del sistema.  Applicazione di MapeWrap 11 o MapeWrap 12 Applicare, con una spatola piana, sulla superficie da regolarizzare, uno strato di opportuno spessore di MapeWrap 11 o MapeWrap 12 Preparazione di MapeWrap 31 Versare il componente B nel componente A e miscelare, a bass

Pagina 5-Sistem de consolidare structurala - Manual de prepapre si aplicare MAPEI MAPEWRAP G UNI-AX SYSTEM...

Pagina 6 - Sistem de consolidare structurala - Manual de prepapre si aplicare MAPEI MAPEWRAP G...

o numero di giri, con trapano munito di agitatore fino ad ottener un impasto di colore giallo uniforme. Rapporto di miscelazione: 4 parti in peso di componente A e 1 parte in peso di componente B. Dopo la miscelazione il prodotto rimane lavorabile per circa 40 minuti a +23°C. Applicazione della prima mano di MapeWrap 31 Stendere in modo uniforme, a pennello o a rullo a pelo corto, un primo strato di circa 0,5 mm di spessore di MapeWrap 31. Nell’eventualità di utilizzo di MapeWrap 11 o MapeWrap 12 procedere alla stesura di MapeWrap 31 sullo stucco ancora “fresco”. Posa in opera di MapeWrap G UNI-AX Sullo strato di MapeWrap 31 ancora “fresco”, porre in opera immediatamente il tessuto MapeWrap G UNI-AX avendo cura di stenderlo con le mani, protette da guanti impermeabili di gomma, senza lasciare alcuna grinza e pressarlo più volte utilizzando il Rullino per MapeWrap per permettere all’adesivo di penetrare completamente attraverso le fibre del tessuto. Applicare sui tessuti

Pagina 6-Sistem de consolidare structurala - Manual de prepapre si aplicare MAPEI MAPEWRAP G UNI-AX SYSTEM...

Pagina 7 - Sistem de consolidare structurala - Manual de prepapre si aplicare MAPEI MAPEWRAP G...

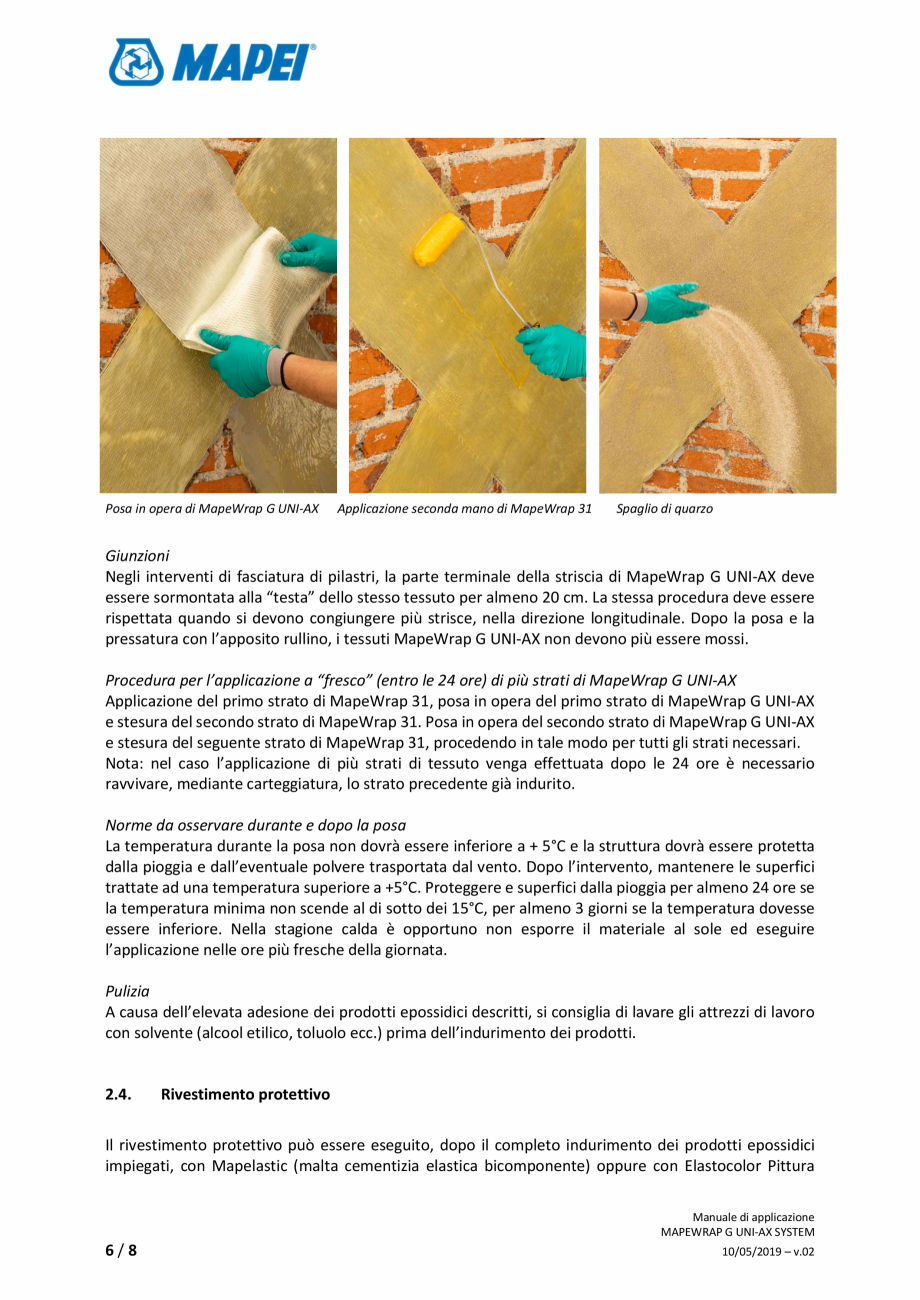

MapeWrap G UNI-AX una seconda mano di MapeWrap 31. Per eliminare eventuali bolle d’aria occluse durante le precedenti lavorazioni, ripassare sul tessuto impregnato il Rullino per MapeWrap. Per ottenere un’adeguata superficie di adesione per il successivo strato di protezione, applicare a sbaglio della sabbia di quarzo asciutta sulla resina ancora fresca. Applicazione di MapeWrap 11 / 12 Applicazione prima mano di MapeWrap 31 Manuale di applicazione MAPEWRAP G UNI-AX SYSTEM 10/05/2019 – v.02 5/8 Posa in opera di MapeWrap G UNI-AX Applicazione seconda mano di MapeWrap 31 Spaglio di quarzo Giunzioni Negli interventi di fasciatura di pilastri, la parte terminale della striscia di MapeWrap G UNI-AX deve essere sormontata alla “testa” dello stesso tessuto per almeno 20 cm. La stessa procedura deve essere rispettata quando si devono congiungere più strisce, nella direzione longitudinale. Dopo la posa e la pressatura con l’apposito rullino, i tessuti MapeWrap G UNI-AX non

Pagina 7-Sistem de consolidare structurala - Manual de prepapre si aplicare MAPEI MAPEWRAP G UNI-AX SYSTEM...

Pagina 8 - Sistem de consolidare structurala - Manual de prepapre si aplicare MAPEI MAPEWRAP G...

devono più essere mossi. Procedura per l’applicazione a “fresco” (entro le 24 ore) di più strati di MapeWrap G UNI-AX Applicazione del primo strato di MapeWrap 31, posa in opera del primo strato di MapeWrap G UNI-AX e stesura del secondo strato di MapeWrap 31. Posa in opera del secondo strato di MapeWrap G UNI-AX e stesura del seguente strato di MapeWrap 31, procedendo in tale modo per tutti gli strati necessari. Nota: nel caso l’applicazione di più strati di tessuto venga effettuata dopo le 24 ore è necessario ravvivare, mediante carteggiatura, lo strato precedente già indurito. Norme da osservare durante e dopo la posa La temperatura durante la posa non dovrà essere inferiore a + 5°C e la struttura dovrà essere protetta dalla pioggia e dall’eventuale polvere trasportata dal vento. Dopo l’intervento, mantenere le superfici trattate ad una temperatura superiore a +5°C. Proteggere e superfici dalla pioggia per almeno 24 ore se la temperatura minima non scende al di
