ase contact KLAUS Multiparking).
If the turning unit is arranged at the lower level the dimension must be increased by 25 cm.
platform width 230 cm
L
1050
1280
1510
1740
1970
2200
platform width 225 cm
L
1030
1255
1480
1705
1930
2155
MasterVario F2 | Code number 586.45.050 | Version 09.2012

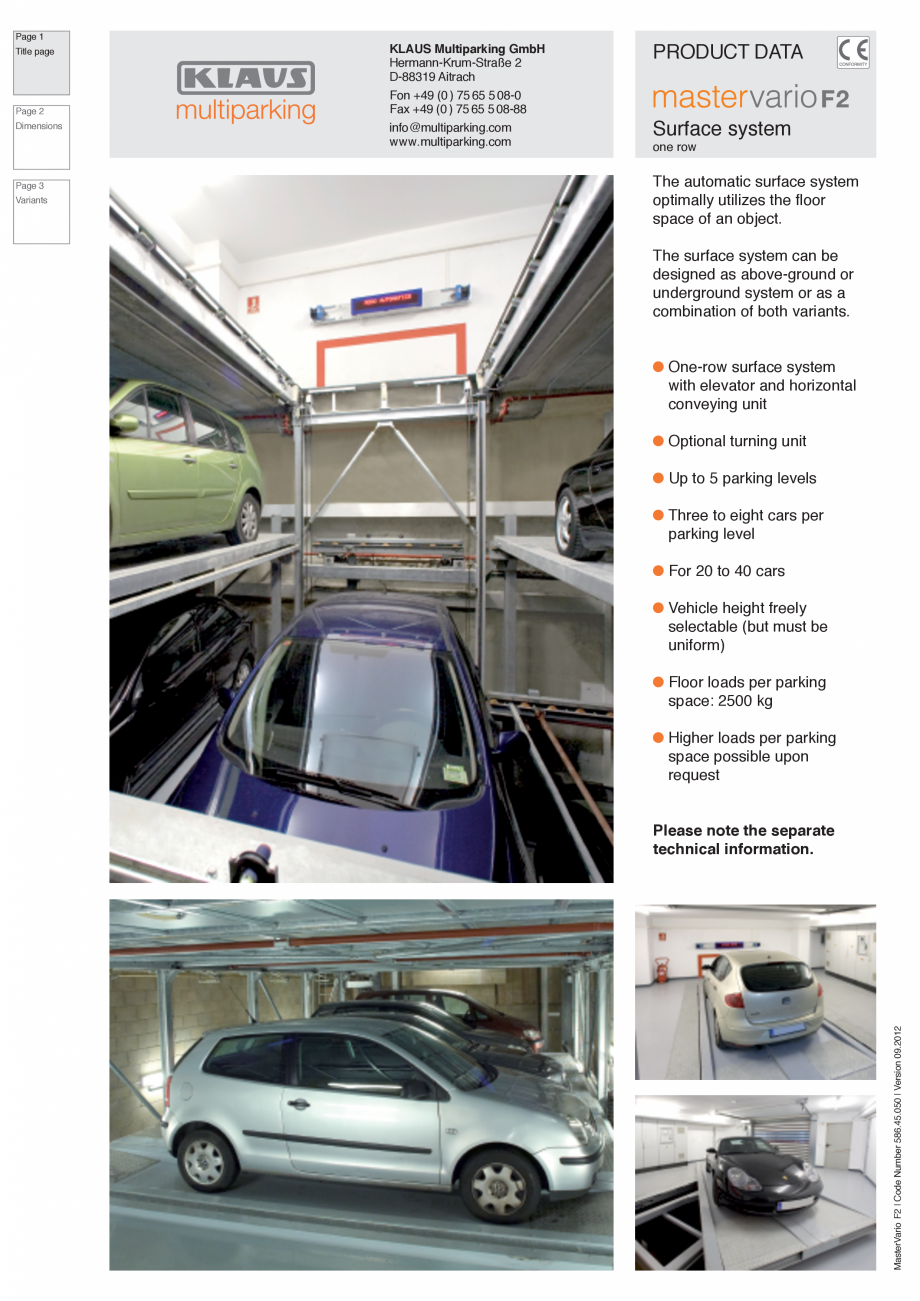

Page 1
Title page
Page 3 of 3

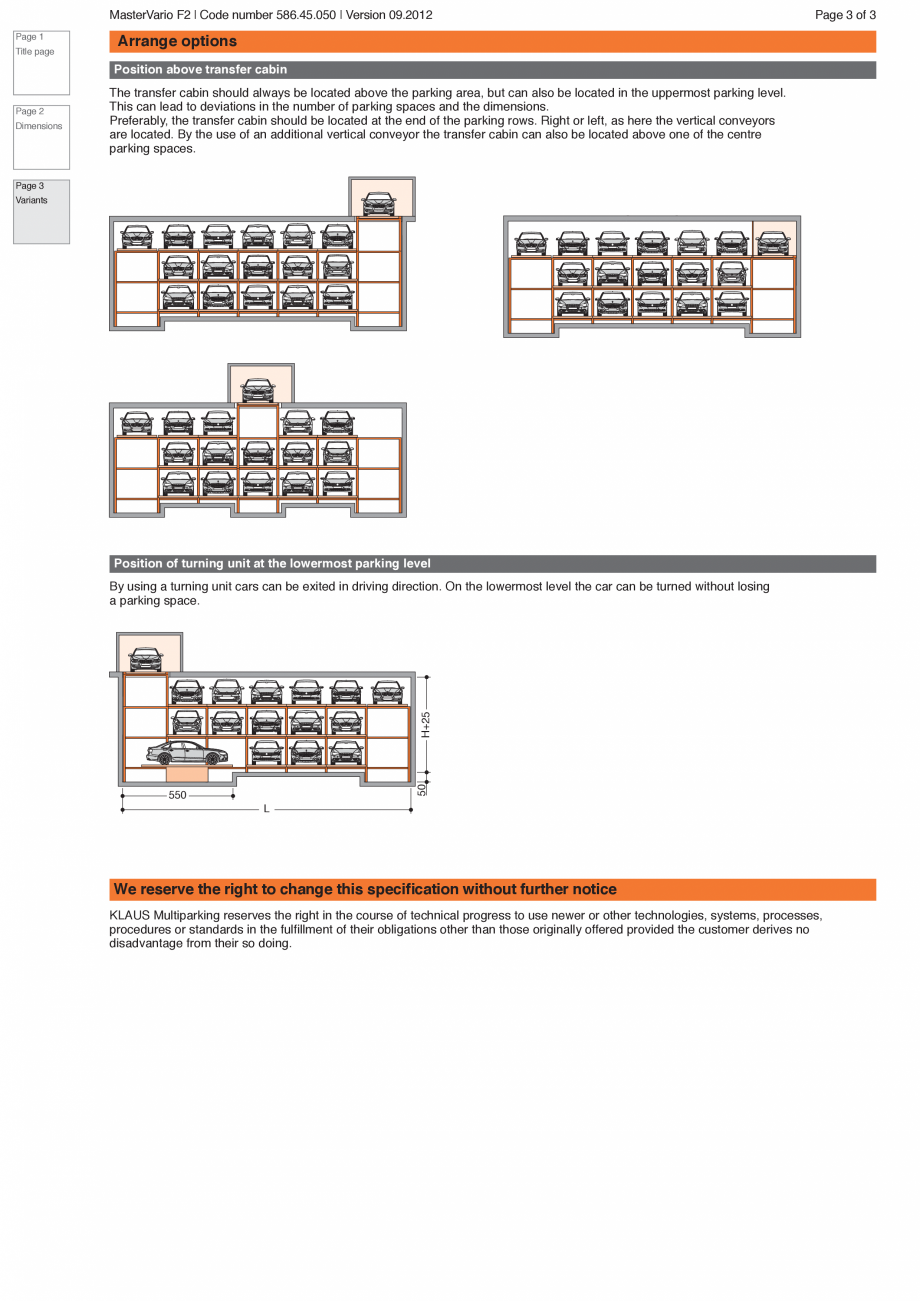

Arrange options
Position above transfer cabin
Page 2
Dimensions
The transfer cabin should always be located above the parking area, but can also be located in the uppermost parking level.
This can lead to deviations in the number of parking spaces and the dimensions.
Preferably, the transfer cabin should be located at the end of the parking rows. Right or left, as here the vertical conveyors
are located. By the use of an additional vertical conveyor the transfer cabin can also be located above one of the centre
parking spaces.
Page 3
Variants
Position of turning unit at the lowermost parking level
50
H+25
By using a turning unit cars can be exited in drivin ... ascunde
