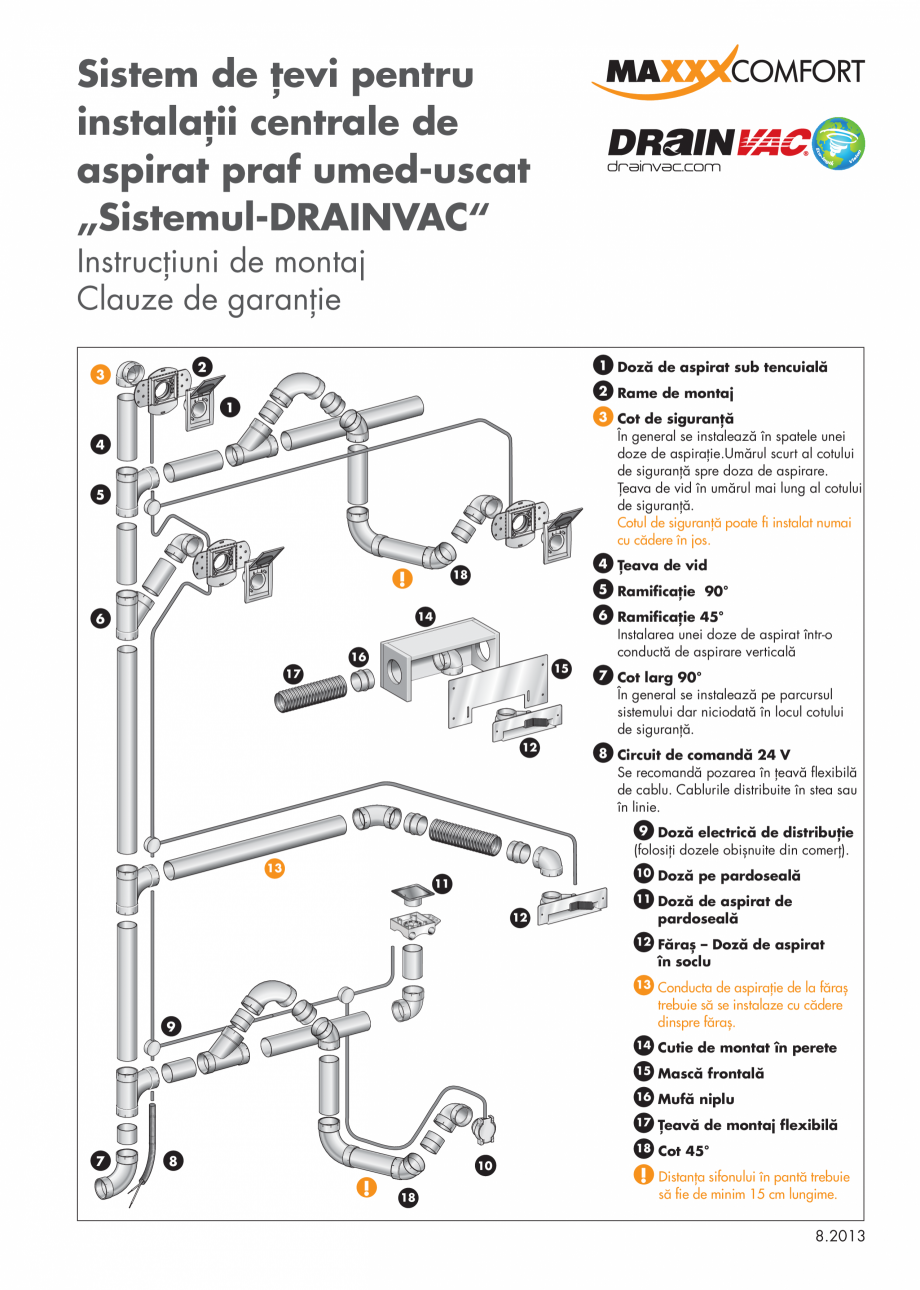

Sistem de țevi pentru
instalații centrale de
aspirat praf umed-uscat
„Sistemul-DRAINVAC“
Instrucțiuni de montaj
Clauze de garanție
1 Doză de aspirat sub tencuială
2
3
2 Rame de montaj
1
3 Cot de siguranță
În general se instalează în spatele unei
doze de aspirație.Umărul scurt al cotului
de siguranță spre doza de aspirare.
Țeava de vid în umărul mai lung al cotului
de siguranță.
Cotul de siguranță poate fi instalat numai
cu cădere în jos.
4
5
!
4 Țeava de vid
18
5 Ramificație 90°
6 Ramificație 45°
14
6
16
15
17
Instalarea unei doze de aspirat într-o
conductă de aspirare verticală
7 Cot larg 90°
În general se instalează pe parcursul
sistemului dar niciodată în locul cotului
de siguranță.
12
8 Circuit de comandă 24 V
Se recomandă pozarea în țeavă flexibilă
de cablu. Cablurile distribuite în stea sau
în linie.
9 Doză electrică de distribuție
(folosiți dozele obișnuite din comerț).
13
11
10
Doză pe pardoseal ... ascunde
