Sisteme cu profile compozite pentru renovare si termoizolatie cu sistem VELUX Commercial Vario Therm S

Limba: Romana

37 afisari

Tip documentatie: Fisa tehnica

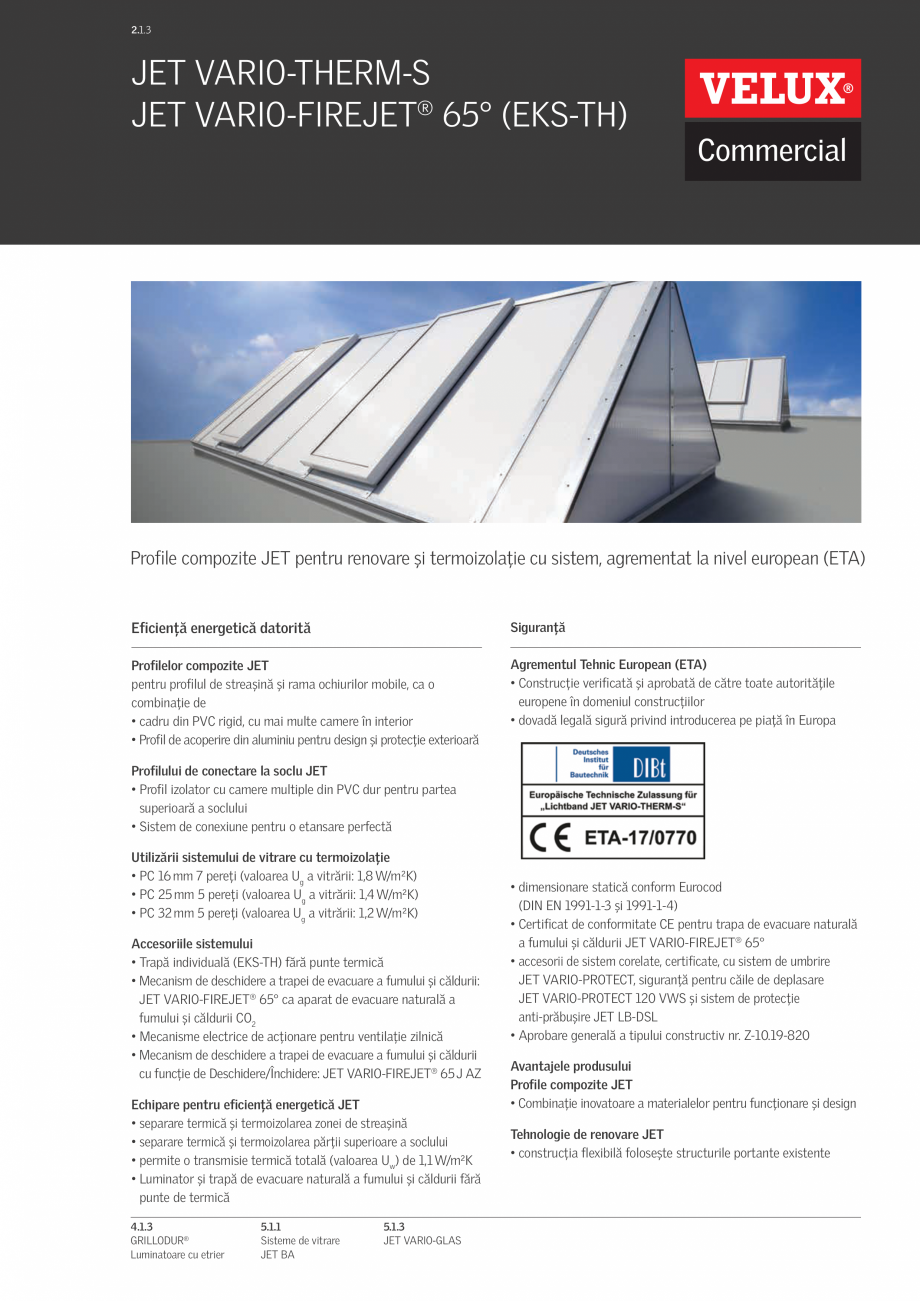

2.1.3 JET VARIO-THERM-S JET VARIO-FIREJET® 65° (EKS-TH) Profile compozite JET pentru renovare și termoizolație cu sistem, agrementat la nivel european (ETA) Eficiență energetică datorită Siguranță Profilelor compozite JET pentru profilul de streașină și rama ochiurilor mobile, ca o combinație de • cadru din PVC rigid, cu mai multe camere în interior • Profil de acoperire din aluminiu pentru design și protecție exterioară Agrementul Tehnic European (ETA) • Construcție verificată și aprobată de către toate autoritățile europene în domeniul construcțiilor • dovadă legală sigură privind introducerea pe piață în Europa Profilului de conectare la soclu JET • Profil izolator cu camere multiple din PVC dur pentru partea superioară a soclului • Sistem de conexiune pentru o etansare perfectă Utilizării sistemului de vitrare cu termoizolație • PC 16 mm 7 pereți (valoarea Ug a vitrării: 1,8 W/m²K) • PC 25 mm 5 pereți (valoarea Ug a vi

trării: 1,4 W/m²K) • PC 32 mm 5 pereți (valoarea Ug a vitrării: 1,2 W/m²K) Accesoriile sistemului • Trapă individuală (EKS-TH) fără punte termică • Mecanism de deschidere a trapei de evacuare a fumului și căldurii: JET VARIO-FIREJET® 65° ca aparat de evacuare naturală a fumului și căldurii CO2 • Mecanisme electrice de acționare pentru ventilație zilnică • Mecanism de deschidere a trapei de evacuare a fumului și căldurii cu funcție de Deschidere/Închidere: JET VARIO-FIREJET® 65 J AZ Echipare pentru eficiență energetică JET • separare termică și termoizolarea zonei de streașină • separare termică și termoizolarea părții superioare a soclului • permite o transmisie termică totală (valoarea Uw) de 1,1 W/m²K • Luminator și trapă de evacuare naturală a fumului și căldurii fără punte de termică 4.1.3 GRILLODUR® Luminatoare cu etrier 5.1.1 Sisteme de vitrare JET BA 5.1.3 JET VARIO-GLAS • dimensionare statică conform Euroco

d (DIN EN 1991-1-3 și 1991-1-4) • Certificat de conformitate CE pentru trapa de evacuare naturală a fumului și căldurii JET VARIO-FIREJET® 65° • accesorii de sistem corelate, certificate, cu sistem de umbrire JET VARIO-PROTECT, siguranță pentru căile de deplasare JET VARIO-PROTECT 120 VWS și sistem de protecție anti-prăbușire JET LB-DSL • Aprobare generală a tipului constructiv nr. Z-10.19-820 Avantajele produsului Profile compozite JET • Combinație inovatoare a materialelor pentru funcționare și design Tehnologie de renovare JET • construcția flexibilă folosește structurile portante existente Trape de evacuare a fumului și a căldurii pentru seria de luminatoare continue JET VARIO-THERM-S m m mm 65° 65° 65° 30° 45° 30° Înclinare și schiță 60 ° 80 30°/60° B a. ă oar m eri int 0 m 0 ea iun ≤ 25 ens dim 1060 ≥ . 80 cc m 0m cca B dime ≥ ns 10 iu 60 nea ≤ int 25 eri 00 oar m ă m 45°/45° . 20 cca dim B ≥ ens

iu 103 nea 0 ≤ inte 25 rioar 00 ă mm 30°/30° Tipul trapelor Trapă individuală EKS-TH Trapă individuală EKS-TH Trapă individuală EKS-TH Unghi de deschidere 65° 65° 65° lățimea liberă superioară a ramei (OLW) între 230 și 500 între 180 și 500 între 260 și 560 Lățimea trapei (în cm)1 între 103 și 250 între 106 și 250 între 106 și 250 Lungimea trapei (în cm)1 100 204 100 204 100 204 Ag (în m2) între 1,030 și 2,500 între 2,101 și 5,100 între 1,060 și 2,500 între 2,152 și 5,100 între 1,000 și 2,500 între 2,100 și 5,100 Aa (în m2) între 0,618 și 1,500 între 1,366 și 3,315 între 0,630 și 1,500 între 1,392 și 3,315 între 0,600 și 1,500 între 1,220 și 3,060 Indicație: 1) Mărimea trapei depinde de lățimea luminatorului Profile compozite JET Combinație inovatoare a materialelor pentru funcționare și design Profil de streașină din PVC dur și profil de acoperire din aluminiu Avantajele profi
