Cod: F-PG-5.10-01, Ed. 2/Rev. 0 Institutul Naţional de Cercetare-Dezvoltare în Construcţii, Urbanism şi Dezvoltare Teritorială Durabilă “URBAN-INCERC” Şos. Pantelimon 266, 021652, Sector 2, Bucureşti, Tel: 021.627.27.40; Fax: 021.255.18.52; e-mail: urban-incerc@incd.ro, www.incd.ro Sucursala IAŞI Laborator de Cercetare şi Încercări Higrotermice – Climatice, Mecanice şi Seismice pentru Construcţii, Instalaţii şi Echipamente (IHS) Adresa: Str. Prof. Anton Şesan nr. 37, 700048, Iaşi Autorizaţie Laborator grad I nr. 2972/18.12.2014 eliberată de I.S.C. Laborator Acreditat RENAR SR EN ISO 17025 – Certificat LI 320/2010, reînnoit în 2014 RAPORT DE ÎNCERCĂRI nr. 654-2 din 08.04.2015 1. Comandă client / Contract: 31 din 15.01.2014 / 654T/2014. 2. Denumirea obiectului de încercat: Zidărie realizată din blocuri ceramice cu goluri, tip Evoceramic 44 Super TH LM 3. Client: S.C. CEMACON S.A., Cluj-Napoca 4. Producător: S.C. CEMACON S.A., Cluj-Napoca 5. Identifi

Pagina 1-Studiu termotehnic caramida Evoceramic CEMACON EVOCERAMIC EC 44 LM Catalog, brosura Romana Cod:...

Pagina 2 - Studiu termotehnic caramida Evoceramic CEMACON EVOCERAMIC EC 44 LM Catalog, brosura...

carea metodei utilizate (Procedura Tehnică de Execuţie) / Standardul după care se efectuează încercarea:  P.T.E. IHS - 06/04.02 – Determinarea coeficientului total de transfer termic și a rezistenței termice a elementelor de închidere în regim termic staționar. Metoda câmpului de temperaturi pe suprafață  Metodologie INCERC Iași nr. 521-1993, actualizare 1-2004 – Metode, procedee și aparatură pentru efectuarea încercărilor la transfer termic a elementelor de închidere  SR EN ISO 10211:2008 – Punţi termice în clădiri. Fluxuri termice şi temperaturi superficiale. Calcule detaliate  SR EN ISO 8990:2002 – Izolaţie termică. Determinarea proprietăţilor de transmisie termică în regim staţionar. Cutia caldă calibrată şi gardată  SR EN 1934:2004 – Performanţa termică a clădirilor. Determinarea rezistenţei termice prin metoda cutiei calde cu termofluxmetru 6. Descrierea şi identificarea obiectului de încercat: Cod probă: IHS - 364

Pagina 2-Studiu termotehnic caramida Evoceramic CEMACON EVOCERAMIC EC 44 LM Catalog, brosura Romana carea...

Pagina 3 - Studiu termotehnic caramida Evoceramic CEMACON EVOCERAMIC EC 44 LM Catalog, brosura...

/E1–E154/02.14 Nr. epruvete: Perete de test construit cu dimensiunile de 4,30 × 2,25 m (L × H); Peretele este realizat din două zidării din blocuri ceramice tip Evoceramic 44 Super TH LM (240 × 440 × 238 mm), cu mortar clasic, respectiv mortar termoizolant. Dimensiuni epruvete: 2,15 × 2,25 m 7. Data primirii obiectului de încercat: 10.02.2015 27.03.2015 – 6.04.2015 8. Data efectuării încercării: 9. Date despre prelevare şi condiţionare: Eşantionarea probelor a fost asigurată de client pe propria răspundere. Epruvetele de încercare au fost realizate de responsabilii de încercare conform indicaţiilor producătorului. Condiţionarea epruvetelor supuse încercării a fost definită de obţinerea unui regim termic staţionar pentru minim 24 h, având de o parte şi de cealaltă a peretelui de testat condiţii conforme cu zona climatică III, respectiv cu un mediu interior încălzit. Raport de încercare nr. 654-2/08.04.2015 Ex. original/copie nr.:1/2 pag.1/12 Cod

Pagina 3-Studiu termotehnic caramida Evoceramic CEMACON EVOCERAMIC EC 44 LM Catalog, brosura Romana...

Pagina 4 - Studiu termotehnic caramida Evoceramic CEMACON EVOCERAMIC EC 44 LM Catalog, brosura...

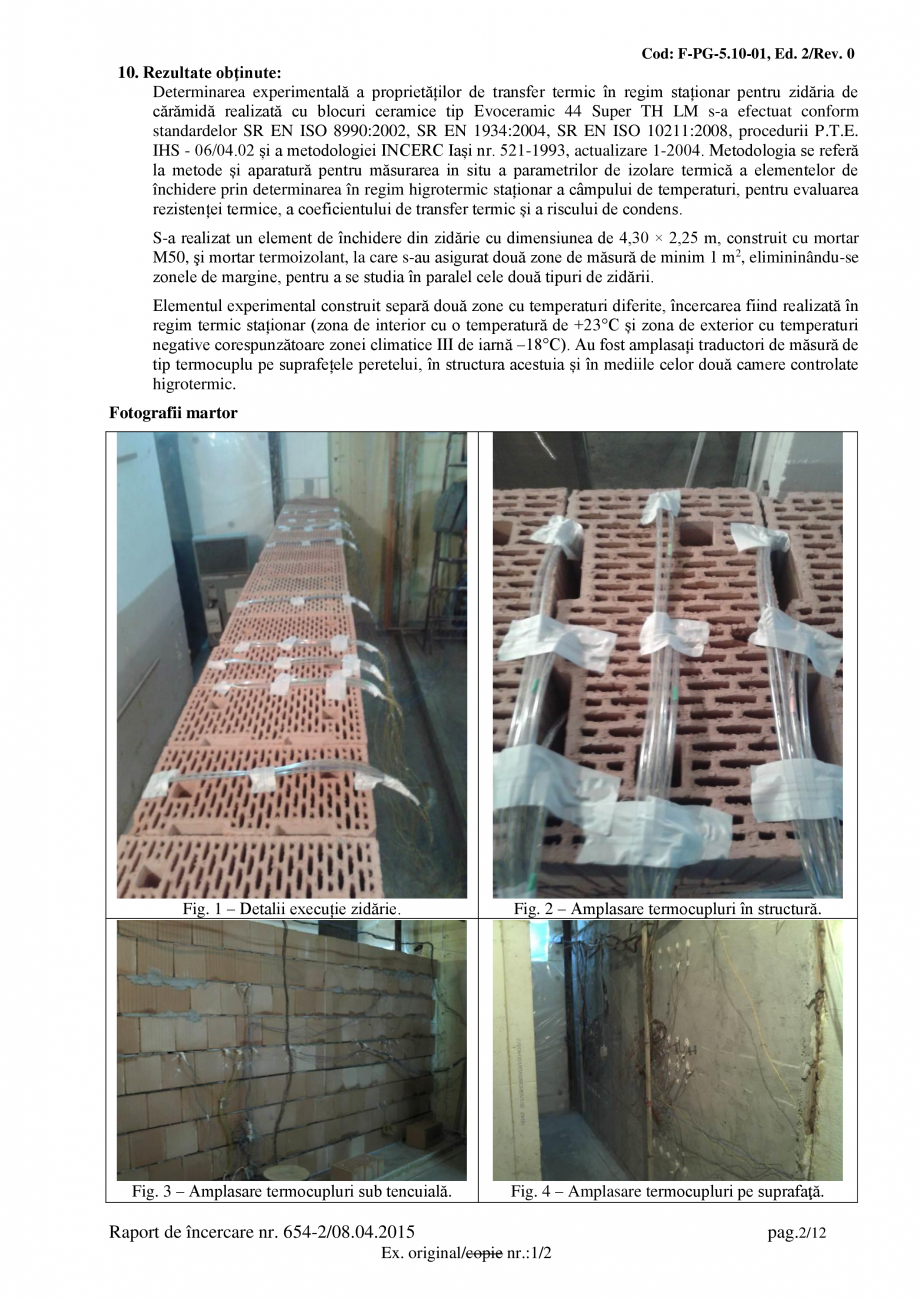

: F-PG-5.10-01, Ed. 2/Rev. 0 10. Rezultate obţinute: Determinarea experimentală a proprietăților de transfer termic în regim staționar pentru zidăria de cărămidă realizată cu blocuri ceramice tip Evoceramic 44 Super TH LM s-a efectuat conform standardelor SR EN ISO 8990:2002, SR EN 1934:2004, SR EN ISO 10211:2008, procedurii P.T.E. IHS - 06/04.02 și a metodologiei INCERC Iași nr. 521-1993, actualizare 1-2004. Metodologia se referă la metode și aparatură pentru măsurarea in situ a parametrilor de izolare termică a elementelor de închidere prin determinarea în regim higrotermic staționar a câmpului de temperaturi, pentru evaluarea rezistenței termice, a coeficientului de transfer termic și a riscului de condens. S-a realizat un element de închidere din zidărie cu dimensiunea de 4,30 × 2,25 m, construit cu mortar M50, şi mortar termoizolant, la care s-au asigurat două zone de măsură de minim 1 m2, elimininându-se zonele de margine, pentru a se studia în p

Pagina 4-Studiu termotehnic caramida Evoceramic CEMACON EVOCERAMIC EC 44 LM Catalog, brosura Romana : F-PG-5....

Pagina 5 - Studiu termotehnic caramida Evoceramic CEMACON EVOCERAMIC EC 44 LM Catalog, brosura...

aralel cele două tipuri de zidării. Elementul experimental construit separă două zone cu temperaturi diferite, încercarea fiind realizată în regim termic staționar (zona de interior cu o temperatură de +23°C și zona de exterior cu temperaturi negative corespunzătoare zonei climatice III de iarnă –18°C). Au fost amplasați traductori de măsură de tip termocuplu pe suprafețele peretelui, în structura acestuia și în mediile celor două camere controlate higrotermic. Fotografii martor Fig. 1 – Detalii execuție zidărie. Fig. 2 – Amplasare termocupluri în structură. Fig. 3 – Amplasare termocupluri sub tencuială. Fig. 4 – Amplasare termocupluri pe suprafaţă. Raport de încercare nr. 654-2/08.04.2015 Ex. original/copie nr.:1/2 pag.2/12 Cod: F-PG-5.10-01, Ed. 2/Rev. 0 Fig. 5 – Amplasare termocupluri pe suprafaţă. Fig. 6 – Amplasare termocupluri pe suprafaţă. Fig. 7 – Amplasare traductori de tip Hukseflux. Fig. 8 – Amplasare traductori

Pagina 5-Studiu termotehnic caramida Evoceramic CEMACON EVOCERAMIC EC 44 LM Catalog, brosura Romana aralel...

Pagina 6 - Studiu termotehnic caramida Evoceramic CEMACON EVOCERAMIC EC 44 LM Catalog, brosura...

de tip Hukseflux. Raport de încercare nr. 654-2/08.04.2015 Ex. original/copie nr.:1/2 pag.3/12 Cod: F-PG-5.10-01, Ed. 2/Rev. 0 Înregistrări ale câmpului de temperaturi Fig. 9 – Modelul supus încercării şi dispunerea termocuplurilor pe suprafaţa caldă. Fig. 10 – Dispunerea termocuplurilor în aer în camera caldă. Raport de încercare nr. 654-2/08.04.2015 Ex. original/copie nr.:1/2 pag.4/12 Cod: F-PG-5.10-01, Ed. 2/Rev. 0 Tab.1. Temperaturile (ºC) corespunzătoare termocuplurilor din Fig.10. 27,94 24,37 21,79 21,51 21,33 18,32 17,57 21,67 21,69 27,66 24,62 21,97 21,05 21,48 21,72 21,37 18,52 17,61 21,69 Fig. 11 – Dispunerea termocuplurilor în aer în camera rece. Tab.2. Temperaturile (ºC) corespunzătoare termocuplurilor din Fig.11. -16,35 -17,57 -17,02 -17,54 -17,75 -17,23 -17,45 -17,10 -17,31 -17,08 -17,28 -17,75 -17,75 -17,99 -18,04 -17,88 -17,93 -18,22 -18,06 Fig. 12 – Dispunerea termocuplurilor pe suprafeţe şi în structură (Zid�

Pagina 6-Studiu termotehnic caramida Evoceramic CEMACON EVOCERAMIC EC 44 LM Catalog, brosura Romana de tip...

Pagina 7 - Studiu termotehnic caramida Evoceramic CEMACON EVOCERAMIC EC 44 LM Catalog, brosura...

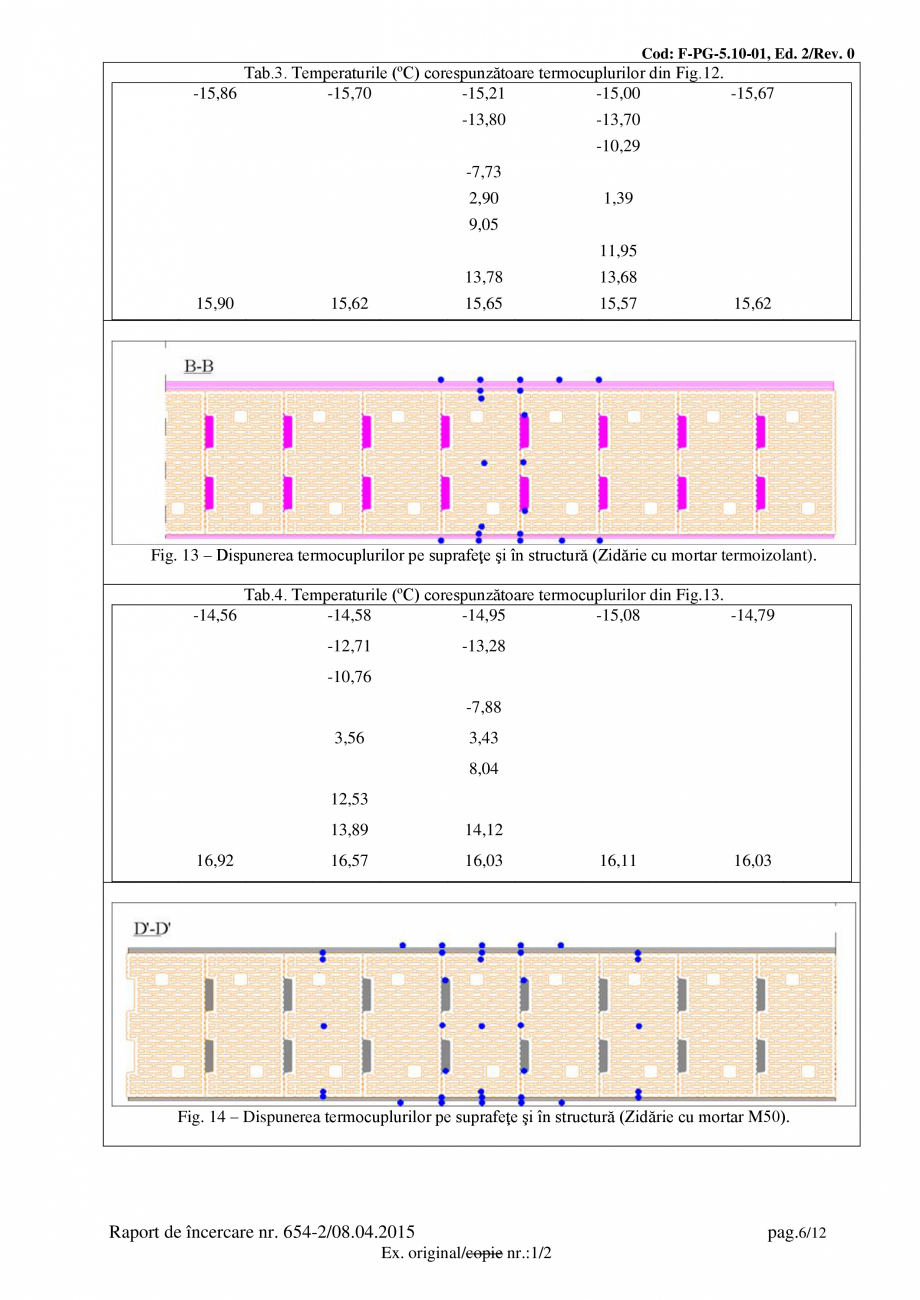

�rie cu mortar M50). Raport de încercare nr. 654-2/08.04.2015 Ex. original/copie nr.:1/2 pag.5/12 Cod: F-PG-5.10-01, Ed. 2/Rev. 0 Tab.3. Temperaturile (ºC) corespunzătoare termocuplurilor din Fig.12. -15,86 -15,70 -15,21 -15,00 -15,67 -13,80 -13,70 -10,29 -7,73 2,90 1,39 9,05 11,95 13,78 15,90 15,65 15,62 13,68 15,57 15,62 Fig. 13 – Dispunerea termocuplurilor pe suprafeţe şi în structură (Zidărie cu mortar termoizolant). -14,56 Tab.4. Temperaturile (ºC) corespunzătoare termocuplurilor din Fig.13. -14,58 -14,95 -15,08 -14,79 -12,71 -13,28 -10,76 -7,88 3,56 3,43 8,04 12,53 13,89 16,92 14,12 16,57 16,03 16,11 16,03 Fig. 14 – Dispunerea termocuplurilor pe suprafeţe şi în structură (Zidărie cu mortar M50). Raport de încercare nr. 654-2/08.04.2015 Ex. original/copie nr.:1/2 pag.6/12 Cod: F-PG-5.10-01, Ed. 2/Rev. 0 Tab.5. Temperaturile (ºC) corespunzătoare termocuplurilor din Fig.14. -14,97 -14,61 -15,00 -14,69 -14,89 -13,65 -13,26 -11,23

Pagina 7-Studiu termotehnic caramida Evoceramic CEMACON EVOCERAMIC EC 44 LM Catalog, brosura Romana �rie cu...

Pagina 8 - Studiu termotehnic caramida Evoceramic CEMACON EVOCERAMIC EC 44 LM Catalog, brosura...

-13,70 -13,23 -13,10 -9,19 -6,87 1,86 1,17 -5,68 1,84 7,29 16,53 -12,41 1,35 0,56 7,13 15,37 17,94 16,75 17,00 18,19 17,38 17,31 18,38 18,50 18,66 17,94 18,47 Fig. 15 – Dispunerea termocuplurilor pe suprafeţe şi în structură (Zidărie cu mortar termoizolant). Tab.6. Temperaturile (ºC) corespunzătoare termocuplurilor din Fig.15. -15,28 -15,23 -15,05 -15,34 -15,05 -12,30 -12,54 -11,65 -12,74 -12,45 -13,34 -12,38 -2,05 0,62 0,69 -4,44 0,64 7,33 14,21 -12,74 1,10 0,77 6,35 17,66 15,87 13,44 15,96 18,24 15,22 15,32 18,98 19,21 18,73 15,03 19,42 Fig. 16 – Dispunerea termocuplurilor pe suprafeţe şi în structură (Zidărie cu mortar M50). Raport de încercare nr. 654-2/08.04.2015 Ex. original/copie nr.:1/2 pag.7/12 Cod: F-PG-5.10-01, Ed. 2/Rev. 0 Tab.7. Temperaturile (ºC) corespunzătoare termocuplurilor din Fig.16. -14,09 -13,96 -14,22 -14,22 -14,43 -12,61 -12,64 -10,08 -12,76 -12,82 -12,17 -10,33 -5,19 0,27 1,29 -6,12

Pagina 8-Studiu termotehnic caramida Evoceramic CEMACON EVOCERAMIC EC 44 LM Catalog, brosura Romana

-13,70
...

Pagina 9 - Studiu termotehnic caramida Evoceramic CEMACON EVOCERAMIC EC 44 LM Catalog, brosura...

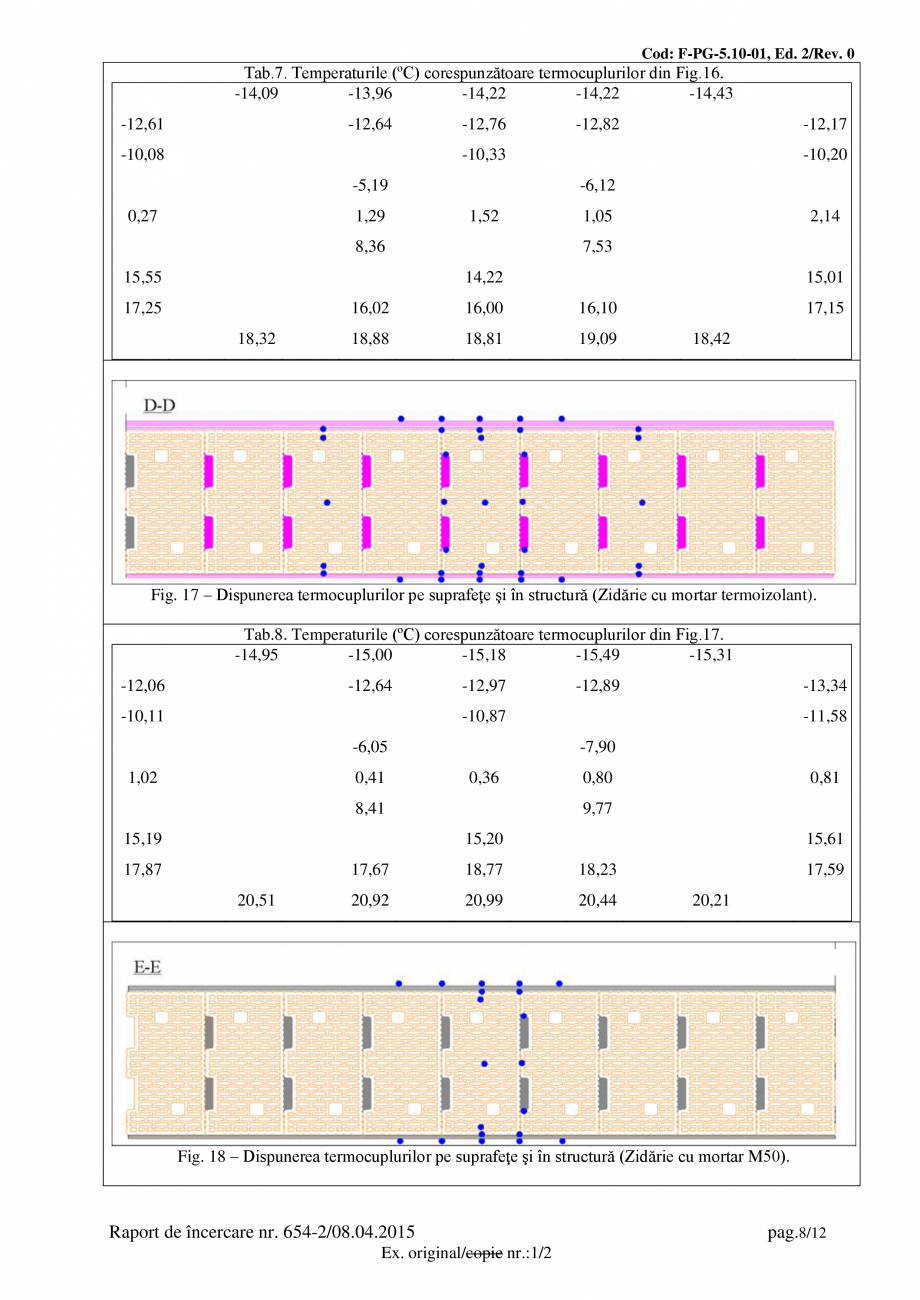

1,52 8,36 15,55 -10,20 1,05 2,14 7,53 14,22 17,25 15,01 16,02 18,32 16,00 16,10 18,88 18,81 19,09 17,15 18,42 Fig. 17 – Dispunerea termocuplurilor pe suprafeţe şi în structură (Zidărie cu mortar termoizolant). Tab.8. Temperaturile (ºC) corespunzătoare termocuplurilor din Fig.17. -14,95 -15,00 -15,18 -15,49 -15,31 -12,06 -12,64 -10,11 -12,97 -12,89 -13,34 -10,87 -6,05 1,02 0,41 -7,90 0,36 8,41 15,19 -11,58 0,80 0,81 9,77 15,20 17,87 15,61 17,67 20,51 18,77 18,23 20,92 20,99 20,44 17,59 20,21 Fig. 18 – Dispunerea termocuplurilor pe suprafeţe şi în structură (Zidărie cu mortar M50). Raport de încercare nr. 654-2/08.04.2015 Ex. original/copie nr.:1/2 pag.8/12 Cod: F-PG-5.10-01, Ed. 2/Rev. 0 Tab.9. Temperaturile (ºC) corespunzătoare termocuplurilor din Fig.18. -12,89 -13,15 -13,10 -13,57 -13,18 -11,39 -11,91 -7,46 -3,42 1,46 2,16 13,99 21,60 20,03 22,35 22,63 22,07 20,64 22,76 22,56 Fig. 19 – Dispunerea termocupluril

Pagina 9-Studiu termotehnic caramida Evoceramic CEMACON EVOCERAMIC EC 44 LM Catalog, brosura Romana
1,52

8,...

Pagina 10 - Studiu termotehnic caramida Evoceramic CEMACON EVOCERAMIC EC 44 LM Catalog, brosura...

or pe suprafeţe şi în structură (Zidărie cu mortar termoizolant). -15,44 Tab.10. Temperaturile (ºC) corespunzătoare termocuplurilor din Fig.19. -15,96 -16,01 -15,96 -15,99 -11,75 -11,91 -9,94 -5,65 2,21 1,59 13,31 20,83 19,31 24,13 20,64 24,32 23,60 23,73 23,73 Performanța termoenergetică a zidăriilor Pentru soluțiile de zidărie cu mortar M50, și mortar termoizolant, calculele s-au făcut pe baza câmpurilor de temperaturi determinate experimental. Conductivitățile termice ale mortarelor din zidăriile supuse încercărilor experimentale au fost determinate pentru umiditățile de lucru din timpul încercării. Zidării cu corpuri ceramice Evoceramic 44 Super TH LM Zidărie cu mortar de zidărie M50 Zidărie cu mortar termoizolant Rezistența termică a zidăriei, R [m2·K/W] λceramică = 0,37 W/(m·K) λM 50 = 0,80 W/(m·K) λmortat termoizolant = 0,18 W/(m·K) 2,289 2,964 Raport de încercare nr. 654-2/08.04.2015 Ex. original/copie nr.:1/2 pag.9/12 C

Pagina 10-Studiu termotehnic caramida Evoceramic CEMACON EVOCERAMIC EC 44 LM Catalog, brosura Romana or pe...

Pagina 11 - Studiu termotehnic caramida Evoceramic CEMACON EVOCERAMIC EC 44 LM Catalog, brosura...

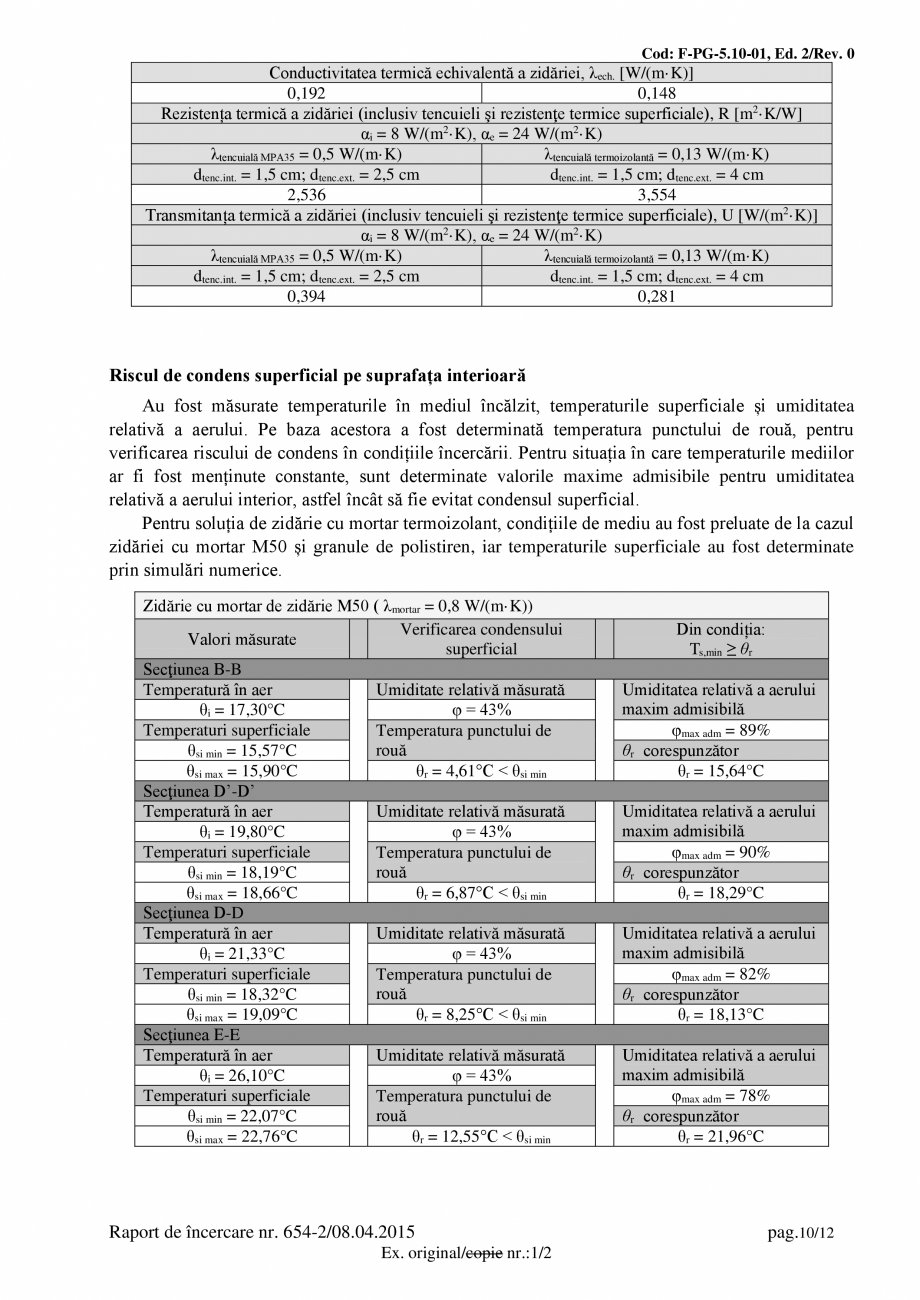

od: F-PG-5.10-01, Ed. 2/Rev. 0 Conductivitatea termică echivalentă a zidăriei, λech. [W/(m·K)] 0,192 0,148 Rezistența termică a zidăriei (inclusiv tencuieli şi rezistenţe termice superficiale), R [m2·K/W] αi = 8 W/(m2·K), αe = 24 W/(m2·K) λtencuială MPA35 = 0,5 W/(m·K) λtencuială termoizolantă = 0,13 W/(m·K) dtenc.int. = 1,5 cm; dtenc.ext. = 2,5 cm dtenc.int. = 1,5 cm; dtenc.ext. = 4 cm 2,536 3,554 Transmitanța termică a zidăriei (inclusiv tencuieli şi rezistenţe termice superficiale), U [W/(m2·K)] αi = 8 W/(m2·K), αe = 24 W/(m2·K) λtencuială MPA35 = 0,5 W/(m·K) λtencuială termoizolantă = 0,13 W/(m·K) dtenc.int. = 1,5 cm; dtenc.ext. = 2,5 cm dtenc.int. = 1,5 cm; dtenc.ext. = 4 cm 0,394 0,281 Riscul de condens superficial pe suprafața interioară Au fost măsurate temperaturile în mediul încălzit, temperaturile superficiale și umiditatea relativă a aerului. Pe baza acestora a fost determinată temperatura punctului de rouă, pentru verifica

Pagina 11-Studiu termotehnic caramida Evoceramic CEMACON EVOCERAMIC EC 44 LM Catalog, brosura Romana od:...

Pagina 12 - Studiu termotehnic caramida Evoceramic CEMACON EVOCERAMIC EC 44 LM Catalog, brosura...

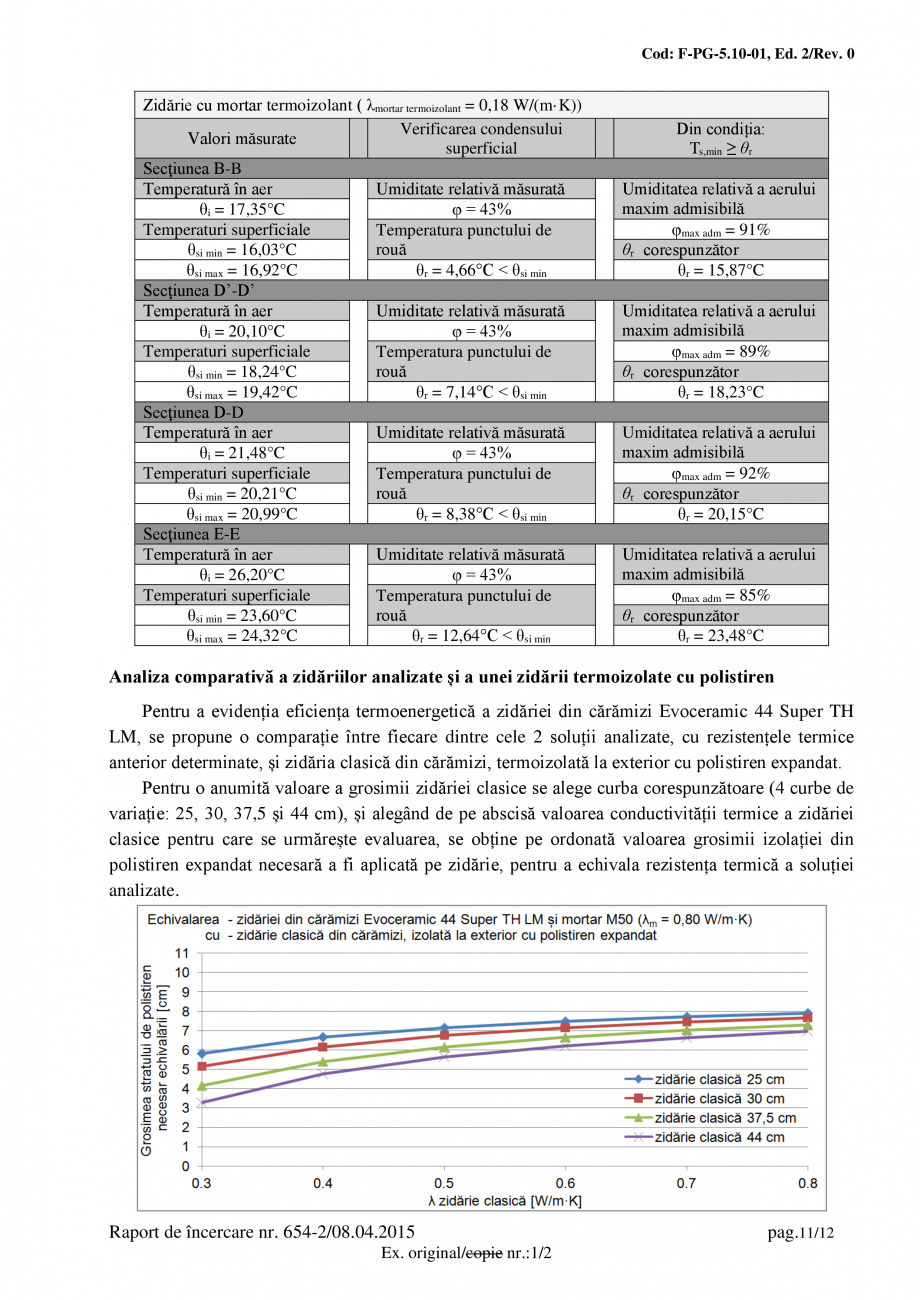

rea riscului de condens în condițiile încercării. Pentru situația în care temperaturile mediilor ar fi fost menținute constante, sunt determinate valorile maxime admisibile pentru umiditatea relativă a aerului interior, astfel încât să fie evitat condensul superficial. Pentru soluția de zidărie cu mortar termoizolant, condițiile de mediu au fost preluate de la cazul zidăriei cu mortar M50 și granule de polistiren, iar temperaturile superficiale au fost determinate prin simulări numerice. Zidărie cu mortar de zidărie M50 ( λmortar = 0,8 W/(m·K)) Verificarea condensului Valori măsurate superficial Secţiunea B-B Temperatură în aer Umiditate relativă măsurată θi = 17,30°C φ = 43% Temperaturi superficiale Temperatura punctului de rouă θsi min = 15,57°C θsi max = 15,90°C θr = 4,61°C < θsi min Secţiunea D’-D’ Temperatură în aer Umiditate relativă măsurată θi = 19,80°C φ = 43% Temperaturi superficiale Temperatura punctului de rouă θsi min =
