Termoizolatie din cauciuc elastomeric anticondens ARMACELL Armaflex AF

Limba: Romana

368 afisari

Tip documentatie: Fisa tehnica

Pagina 1 - Termoizolatie din cauciuc elastomeric anticondens ARMACELL Armaflex AF Fisa tehnica...

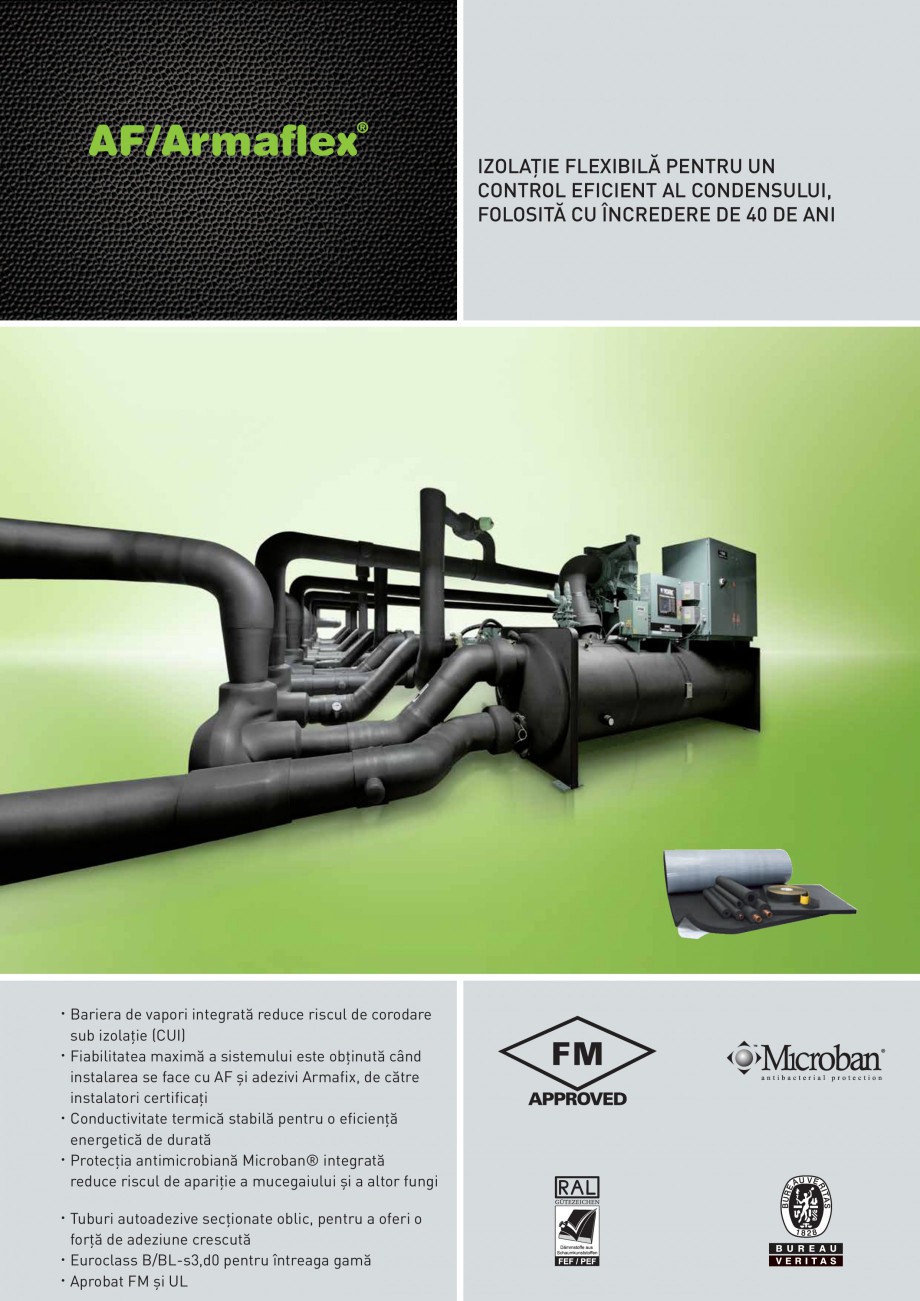

IZOLAŢIE FLEXIBILĂ PENTRU UN CONTROL EFICIENT AL CONDENSULUI, FOLOSITĂ CU ÎNCREDERE DE 40 DE ANI Powered by TCPDF (www.tcpdf.org) • • • • • • • Bariera de vapori integrată reduce riscul de corodare sub izolaţie (CUI) Fiabilitatea maximă a sistemului este obţinută când instalarea se face cu AF şi adezivi Armafix, de către instalatori certificaţi Conductivitate termică stabilă pentru o eficienţă energetică de durată Protecţia antimicrobiană Microban® integrată reduce riscul de apariţie a mucegaiului şi a altor fungi Tuburi autoadezive secţionate oblic, pentru a oferi o forţă de adeziune crescută Euroclass B/BL-s3,d0 pentru întreaga gamă Aprobat FM şi UL Powered by TCPDF (www.tcpdf.org) Date tehnice - AF/Armaflex Scurtă descriere Material izolant foarte flexibil, cu celule închise, rezistenţă ridicată la difuzia vaporilor, conductivitate termică redusă şi protecţie antimicrobiană Microban® integrată. Tipul materialului

Pagina 1-Termoizolatie din cauciuc elastomeric anticondens ARMACELL Armaflex AF Fisa tehnica Romana IZOLAŢIE...

Pagina 2 - Termoizolatie din cauciuc elastomeric anticondens ARMACELL Armaflex AF Fisa tehnica...

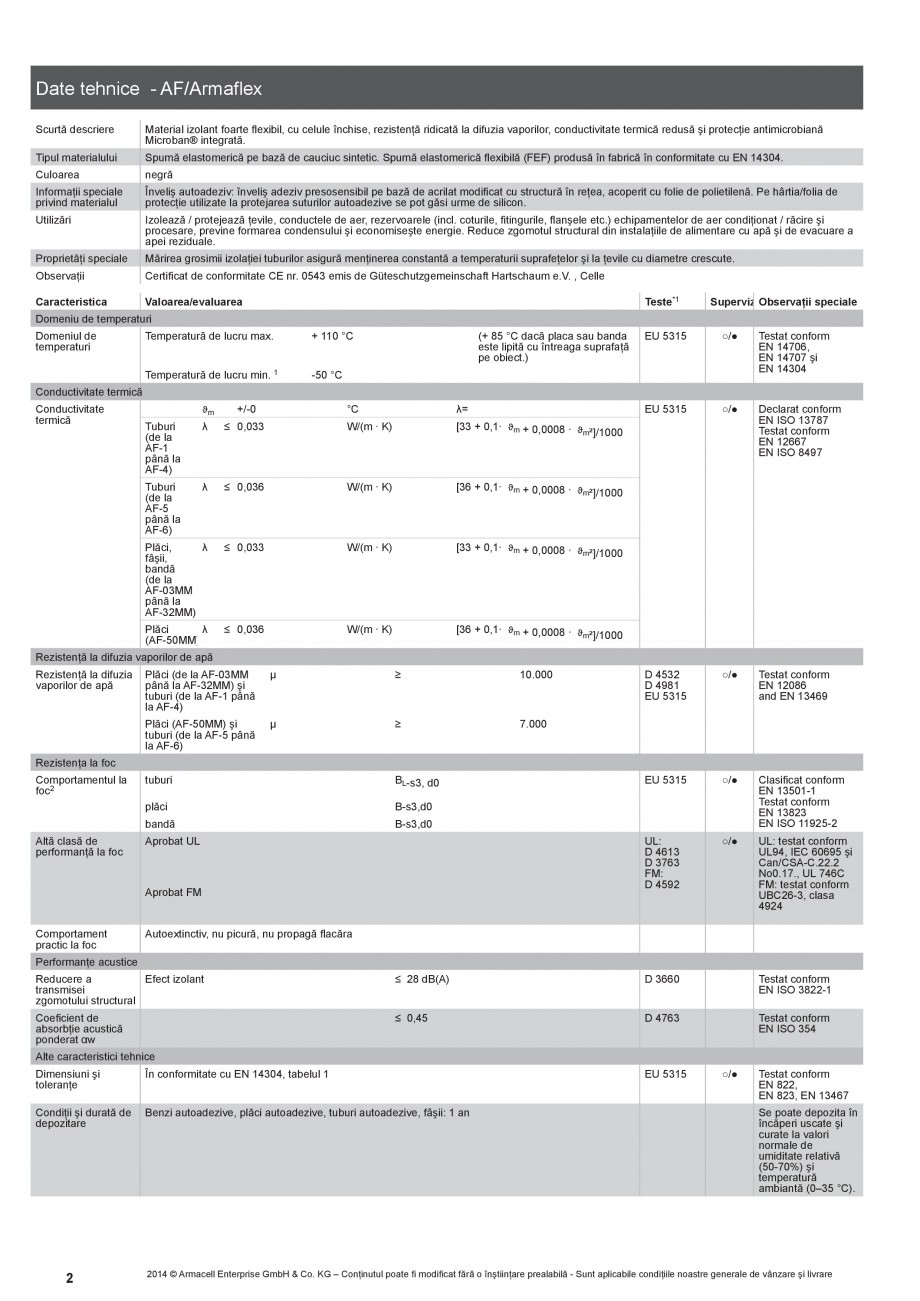

Spumă elastomerică pe bază de cauciuc sintetic. Spumă elastomerică flexibilă (FEF) produsă în fabrică în conformitate cu EN 14304. Culoarea negră Informaţii speciale privind materialul Înveliş autoadeziv: înveliş adeziv presosensibil pe bază de acrilat modificat cu structură în reţea, acoperit cu folie de polietilenă. Pe hârtia/folia de protecţie utilizate la protejarea suturilor autoadezive se pot găsi urme de silicon. Utilizări Izolează / protejează ţevile, conductele de aer, rezervoarele (incl. coturile, fitingurile, flanşele etc.) echipamentelor de aer condiţionat / răcire şi procesare, previne formarea condensului şi economiseşte energie. Reduce zgomotul structural din instalaţiile de alimentare cu apă şi de evacuare a apei reziduale. Proprietăţi speciale Mărirea grosimii izolaţiei tuburilor asigură menţinerea constantă a temperaturii suprafeţelor şi la ţevile cu diametre crescute. Observaţii Certificat de conformitate CE

Pagina 2-Termoizolatie din cauciuc elastomeric anticondens ARMACELL Armaflex AF Fisa tehnica Romana
Spumă...

Pagina 3 - Termoizolatie din cauciuc elastomeric anticondens ARMACELL Armaflex AF Fisa tehnica...

nr. 0543 emis de Güteschutzgemeinschaft Hartschaum e.V. , Celle Caracteristica Valoarea/evaluarea Teste*1 Supervizare*2 Observaţii speciale Domeniu de temperaturi Domeniul de temperaturi Temperatură de lucru max. + 110 °C Temperatură de lucru min. 1 (+ 85 °C dacă placa sau banda este lipită cu întreaga suprafaţă pe obiect.) EU 5315 ○/● Testat conform EN 14706, EN 14707 şi EN 14304 -50 °C EU 5315 ○/● Declarat conform EN ISO 13787 Testat conform EN 12667 EN ISO 8497 D 4532 D 4981 EU 5315 ○/● Testat conform EN 12086 and EN 13469 EU 5315 ○/● Clasificat conform EN 13501-1 Testat conform EN 13823 EN ISO 11925-2 UL: D 4613 D 3763 FM: D 4592 ○/● UL: testat conform UL94, IEC 60695 şi Can/CSA-C.22.2 No0.17., UL 746C FM: testat conform UBC26-3, clasa 4924 Conductivitate termică Conductivitate termică °C λ= Tuburi (de la AF-1 până la AF-4) λ ≤ 0,033 W/(m · K) [33 + 0,1· ϑm + 0,0008 · ϑm²]/1000 Tuburi (de la AF-5 pân

Pagina 3-Termoizolatie din cauciuc elastomeric anticondens ARMACELL Armaflex AF Fisa tehnica Romana nr. 0543 ...

Pagina 4 - Termoizolatie din cauciuc elastomeric anticondens ARMACELL Armaflex AF Fisa tehnica...

ă la AF-6) λ ≤ 0,036 W/(m · K) [36 + 0,1· ϑm + 0,0008 · ϑm²]/1000 Plăci, λ fâşii, bandă (de la AF-03MM până la AF-32MM) ≤ 0,033 W/(m · K) [33 + 0,1· ϑm + 0,0008 · ϑm²]/1000 Plăci λ (AF-50MM) ≤ 0,036 W/(m · K) [36 + 0,1· ϑm + 0,0008 · ϑm²]/1000 ϑm +/-0 Rezistenţă la difuzia vaporilor de apă Rezistenţă la difuzia vaporilor de apă Plăci (de la AF-03MM până la AF-32MM) şi tuburi (de la AF-1 până la AF-4) μ ≥ 10.000. Plăci (AF-50MM) şi tuburi (de la AF-5 până la AF-6) μ ≥ 7.000. Rezistenţa la foc Comportamentul la foc2 BL-s3, d0 plăci B-s3,d0 bandă Altă clasă de performanţă la foc tuburi B-s3,d0 Aprobat UL Aprobat FM Comportament practic la foc Autoextinctiv, nu picură, nu propagă flacăra Performanţe acustice Reducere a Efect izolant transmisei zgomotului structural ≤ 28 dB(A) D 3660 Testat conform EN ISO 3822-1 Coeficient de absorbţie acustică ponderat αw ≤ 0,45 D 4763 Test

Pagina 4-Termoizolatie din cauciuc elastomeric anticondens ARMACELL Armaflex AF Fisa tehnica Romana ă la...

Pagina 5 - Termoizolatie din cauciuc elastomeric anticondens ARMACELL Armaflex AF Fisa tehnica...

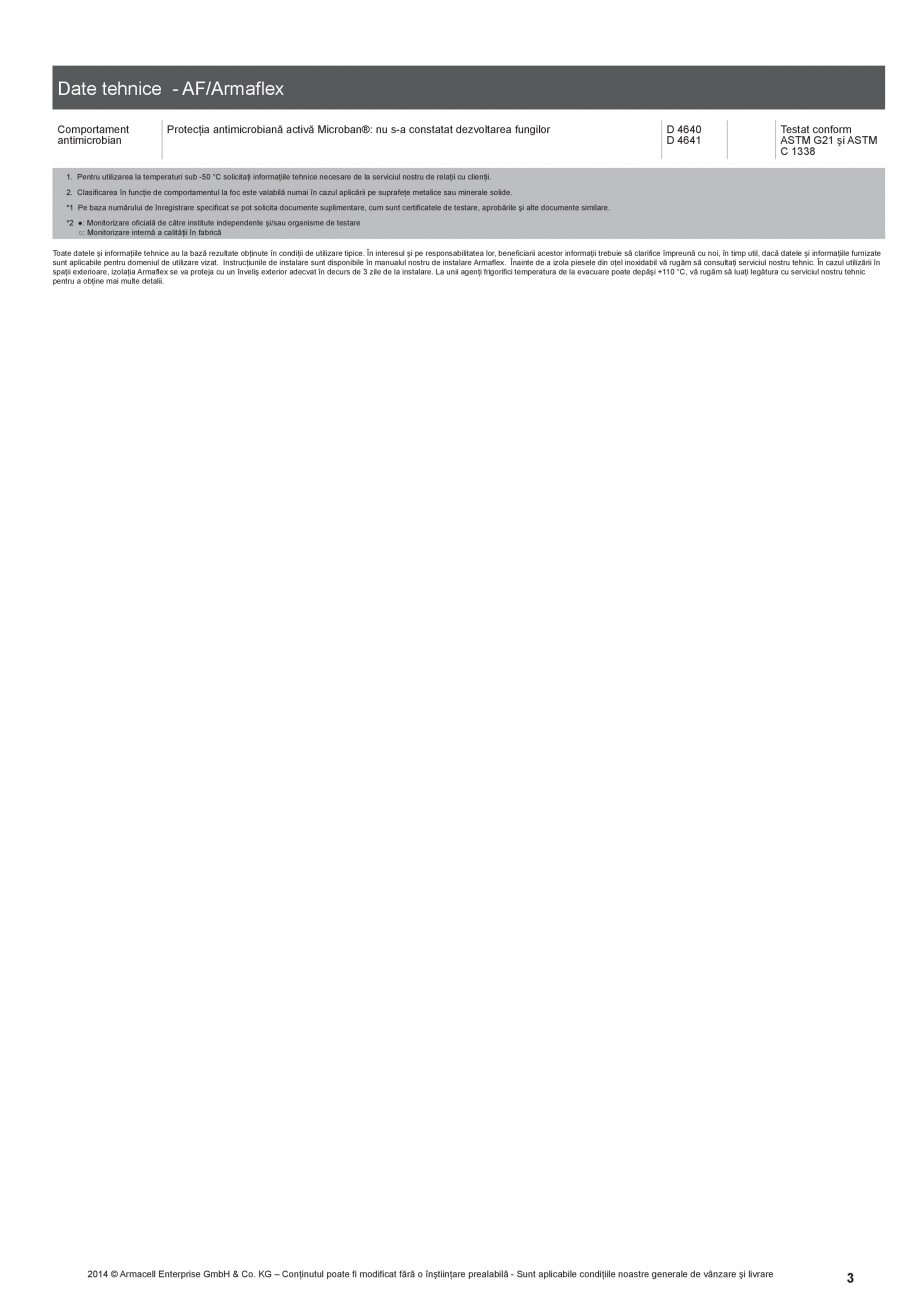

at conform EN ISO 354 Alte caracteristici tehnice Dimensiuni şi toleranţe În conformitate cu EN 14304, tabelul 1 Condiţii şi durată de depozitare Benzi autoadezive, plăci autoadezive, tuburi autoadezive, fâşii: 1 an 2 EU 5315 ○/● Testat conform EN 822, EN 823, EN 13467 Se poate depozita în încăperi uscate şi curate la valori normale de umiditate relativă (50-70%) şi temperatură ambiantă (0–35 °C). 2014 © Armacell Enterprise GmbH & Co. KG – Conţinutul poate fi modificat fără o înştiinţare prealabilă - Sunt aplicabile condiţiile noastre generale de vânzare şi livrare Date tehnice - AF/Armaflex Comportament antimicrobian Protecţia antimicrobiană activă Microban®: nu s-a constatat dezvoltarea fungilor D 4640 D 4641 Testat conform ASTM G21 şi ASTM C 1338 1. Pentru utilizarea la temperaturi sub -50 °C solicitaţi informaţiile tehnice necesare de la serviciul nostru de relaţii cu clienţii. 2. Clasificarea în funcţie de comportamen

Pagina 5-Termoizolatie din cauciuc elastomeric anticondens ARMACELL Armaflex AF Fisa tehnica Romana at...

Pagina 6 - Termoizolatie din cauciuc elastomeric anticondens ARMACELL Armaflex AF Fisa tehnica...

tul la foc este valabilă numai în cazul aplicării pe suprafeţe metalice sau minerale solide. *1 Pe baza numărului de înregistrare specificat se pot solicita documente suplimentare, cum sunt certificatele de testare, aprobările şi alte documente similare. *2 ●: Monitorizare oficială de către institute independente şi/sau organisme de testare ○: Monitorizare internă a calităţii în fabrică Toate datele şi informaţiile tehnice au la bază rezultate obţinute în condiţii de utilizare tipice. În interesul şi pe responsabilitatea lor, beneficiarii acestor informaţii trebuie să clarifice împreună cu noi, în timp util, dacă datele şi informaţiile furnizate sunt aplicabile pentru domeniul de utilizare vizat. Instrucţiunile de instalare sunt disponibile în manualul nostru de instalare Armaflex. Înainte de a izola piesele din oţel inoxidabil vă rugăm să consultaţi serviciul nostru tehnic. În cazul utilizării în spaţii exterioare, izolaţia Armaflex se

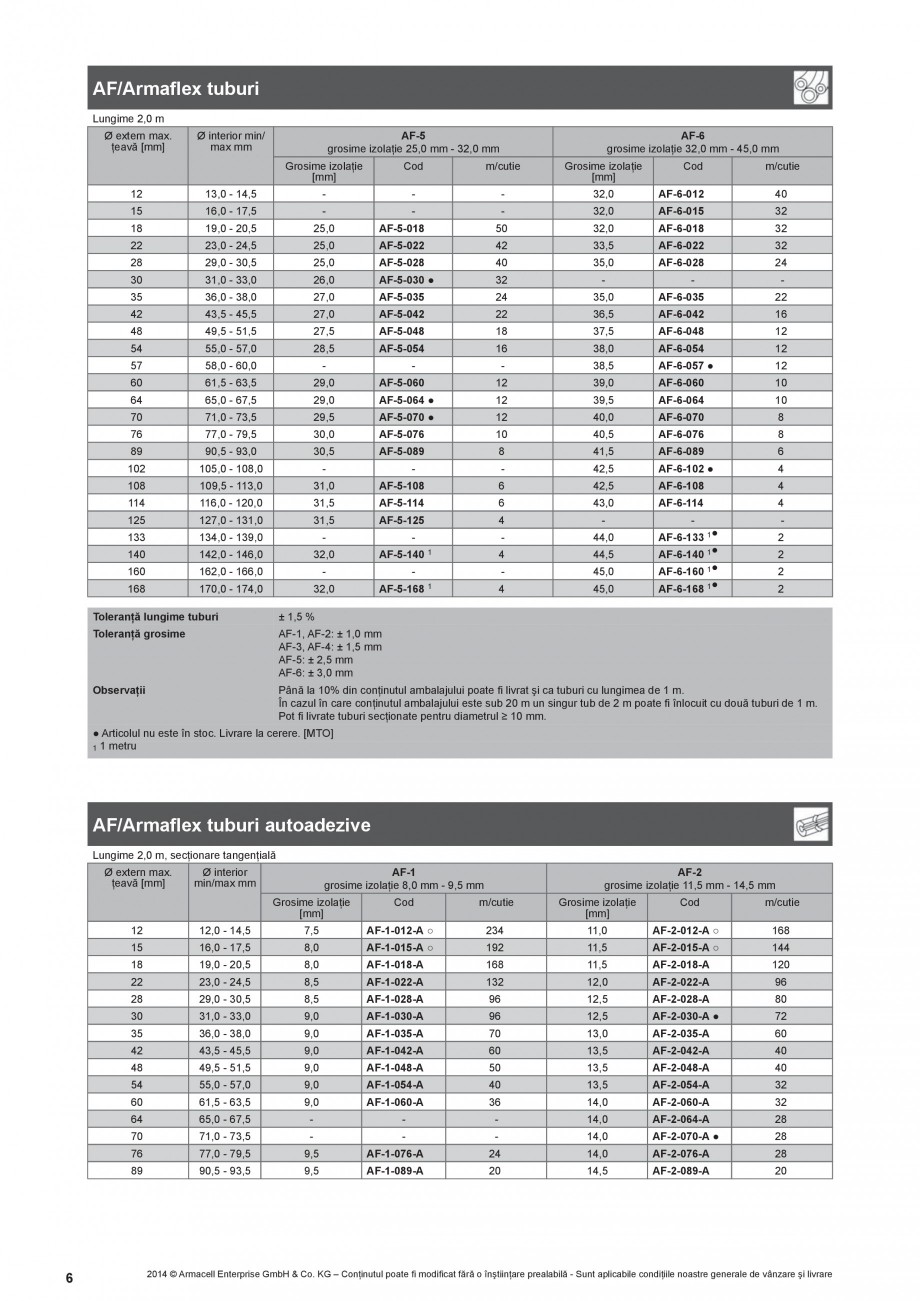

Pagina 6-Termoizolatie din cauciuc elastomeric anticondens ARMACELL Armaflex AF Fisa tehnica Romana tul la...

Pagina 7 - Termoizolatie din cauciuc elastomeric anticondens ARMACELL Armaflex AF Fisa tehnica...

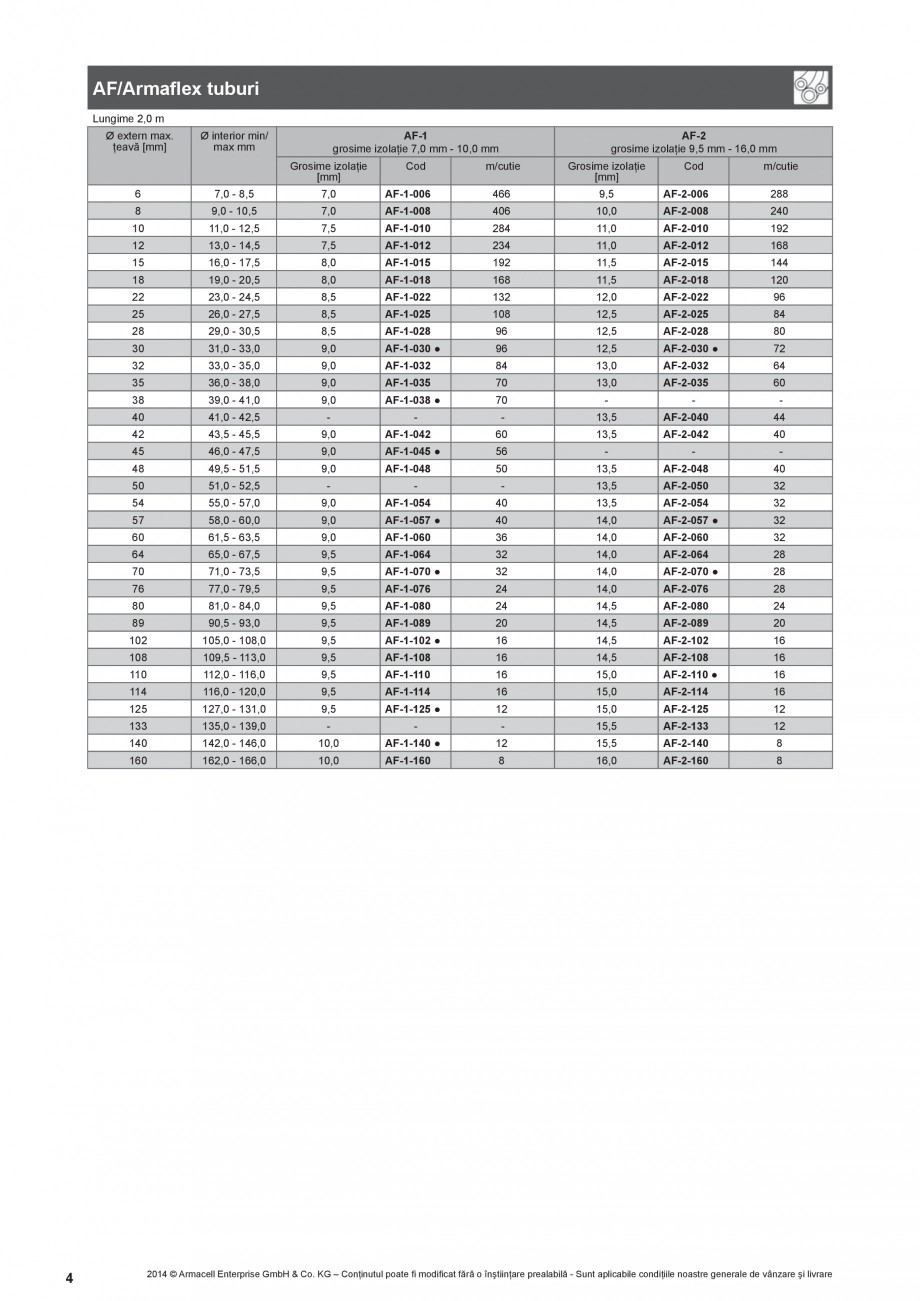

va proteja cu un înveliş exterior adecvat în decurs de 3 zile de la instalare. La unii agenţi frigorifici temperatura de la evacuare poate depăşi +110 °C, vă rugăm să luaţi legătura cu serviciul nostru tehnic pentru a obţine mai multe detalii. 2014 © Armacell Enterprise GmbH & Co. KG – Conţinutul poate fi modificat fără o înştiinţare prealabilă - Sunt aplicabile condiţiile noastre generale de vânzare şi livrare 3 AF/Armaflex tuburi Lungime 2,0 m Ø extern max. ţeavă [mm] Ø interior min/ max mm AF-1 grosime izolaţie 7,0 mm - 10,0 mm Grosime izolaţie [mm] Cod AF-2 grosime izolaţie 9,5 mm - 16,0 mm m/cutie Grosime izolaţie [mm] Cod m/cutie 6. 7,0 AF-1-006 466. 9,5 AF-2-006 288. 9,0 - 10,5 7,0 AF-1-008 406. 10,0 AF-2-008 240. 10. 11,0 - 12,5 7,5 AF-1-010 284. 11,0 AF-2-010 192. 12. 13,0 - 14,5 7,5 AF-1-012 234. 11,0 AF-2-012 168. 15. 16,0 - 17,5 8,0 AF-1-015 192. 11,5 AF-2-015 144. 18. 19,0 - 20,5 8,0 AF

Pagina 7-Termoizolatie din cauciuc elastomeric anticondens ARMACELL Armaflex AF Fisa tehnica Romana va...

Pagina 8 - Termoizolatie din cauciuc elastomeric anticondens ARMACELL Armaflex AF Fisa tehnica...

-1-018 168. 11,5 AF-2-018 120. 22. 23,0 - 24,5 8,5 AF-1-022 132. 12,0 AF-2-022 96. 25. 26,0 - 27,5 8,5 AF-1-025 108. 12,5 AF-2-025 84. 28. 29,0 - 30,5 8,5 AF-1-028 96. 12,5 AF-2-028 80. 30. 31,0 - 33,0 9,0 AF-1-030 ● 96. 12,5 AF-2-030 ● 72. 32. 33,0 - 35,0 9,0 AF-1-032 84. 13,0 AF-2-032 64. 35. 36,0 - 38,0 9,0 AF-1-035 70. 13,0 AF-2-035 60. 38. 39,0 - 41,0 9,0 AF-1-038 ● 70. - 40. 41,0 - 42,5 - - - 13,5 AF-2-040 44. 42. 43,5 - 45,5 9,0 AF-1-042 60. 13,5 AF-2-042 40. 45. 46,0 - 47,5 9,0 AF-1-045 ● 56. - 48. 49,5 - 51,5 9,0 AF-1-048 50. 13,5 AF-2-048 40. 50. 51,0 - 52,5 - - 13,5 AF-2-050 32. 54. 55,0 - 57,0 9,0 AF-1-054 40. 13,5 AF-2-054 32. 57. 58,0 - 60,0 9,0 AF-1-057 ● 40. 14,0 AF-2-057 ● 32. 60. 61,5 - 63,5 9,0 AF-1-060 36. 14,0 AF-2-060 32. 64. 65,0 - 67,5 9,5 AF-1-064 32. 14,0 AF-2-064 28. 70. 71,0 - 73,5 9,5 AF-1-070 ● 32. 14,0 AF-2-07

Pagina 8-Termoizolatie din cauciuc elastomeric anticondens ARMACELL Armaflex AF Fisa tehnica Romana -1-018
...

Pagina 9 - Termoizolatie din cauciuc elastomeric anticondens ARMACELL Armaflex AF Fisa tehnica...

0 ● 28. 76. 77,0 - 79,5 9,5 AF-1-076 24. 14,0 AF-2-076 28. 80. 81,0 - 84,0 9,5 AF-1-080 24. 14,5 AF-2-080 24. 89. 90,5 - 93,0 9,5 AF-1-089 20. 14,5 AF-2-089 20. 102. 105,0 - 108,0 9,5 AF-1-102 ● 16. 14,5 AF-2-102 16. 108. 109,5 - 113,0 9,5 AF-1-108 16. 14,5 AF-2-108 16. 110. 112,0 - 116,0 9,5 AF-1-110 16. 15,0 AF-2-110 ● 16. 114. 116,0 - 120,0 9,5 AF-1-114 16. 15,0 AF-2-114 16. 125. 127,0 - 131,0 9,5 AF-1-125 ● 12. 15,0 AF-2-125 12. 133. 135,0 - 139,0 - - - 15,5 AF-2-133 12. 140. 142,0 - 146,0 10,0 AF-1-140 ● 12. 15,5 AF-2-140 8. 160. 4 7,0 - 8,5 8. 162,0 - 166,0 10,0 AF-1-160 8. 16,0 AF-2-160 8. - - - - - 2014 © Armacell Enterprise GmbH & Co. KG – Conţinutul poate fi modificat fără o înştiinţare prealabilă - Sunt aplicabile condiţiile noastre generale de vânzare şi livrare AF/Armaflex tuburi Lungime 2,0 m Ø extern max. ţeavă [mm] Ø interior min/ max mm AF-3

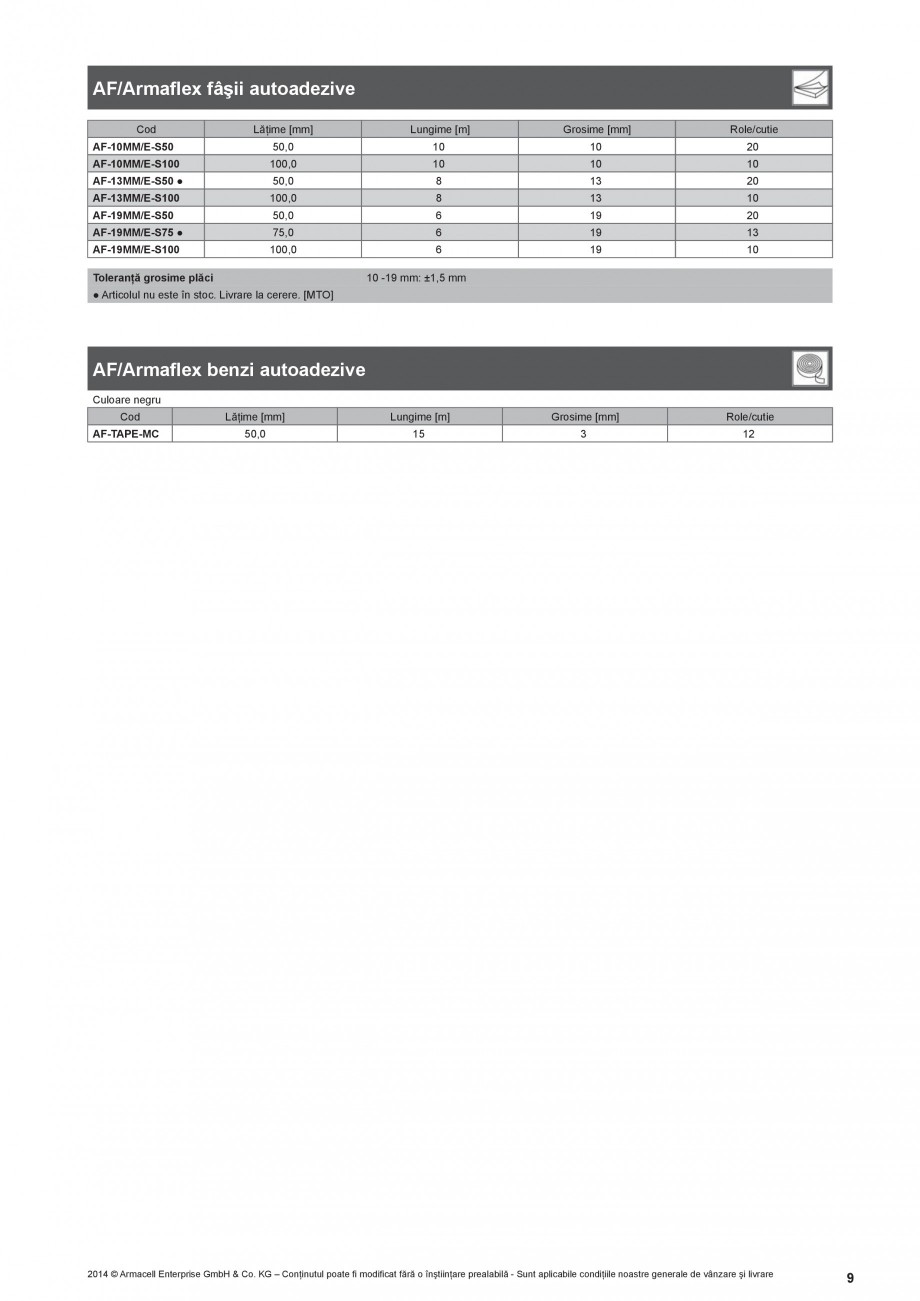

Pagina 9-Termoizolatie din cauciuc elastomeric anticondens ARMACELL Armaflex AF Fisa tehnica Romana 0 ●

28...

Pagina 10 - Termoizolatie din cauciuc elastomeric anticondens ARMACELL Armaflex AF Fisa tehnica...

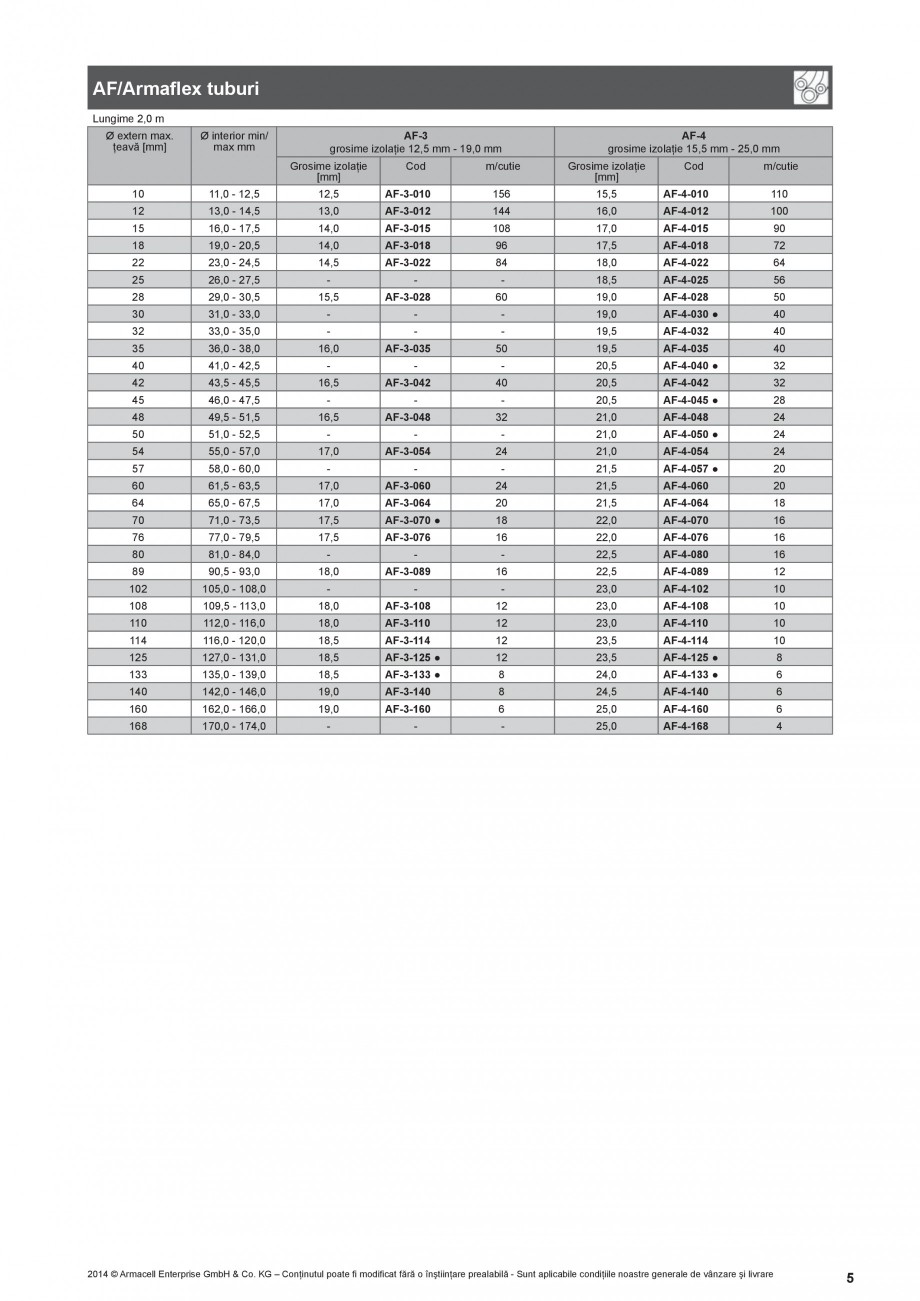

grosime izolaţie 12,5 mm - 19,0 mm Grosime izolaţie [mm] Cod AF-4 grosime izolaţie 15,5 mm - 25,0 mm m/cutie Grosime izolaţie [mm] Cod m/cutie 10. 11,0 - 12,5 12,5 AF-3-010 156. 15,5 AF-4-010 110. 12. 13,0 - 14,5 13,0 AF-3-012 144. 16,0 AF-4-012 100. 15. 16,0 - 17,5 14,0 AF-3-015 108. 17,0 AF-4-015 90. 18. 19,0 - 20,5 14,0 AF-3-018 96. 17,5 AF-4-018 72. 22. 23,0 - 24,5 14,5 AF-3-022 84. 18,0 AF-4-022 64. 25. 26,0 - 27,5 - - 18,5 AF-4-025 56. 28. 29,0 - 30,5 15,5 60. 19,0 AF-4-028 50. 30. 31,0 - 33,0 - - - 19,0 AF-4-030 ● 40. 32. 33,0 - 35,0 - - - 19,5 AF-4-032 40. 35. 36,0 - 38,0 16,0 50. 19,5 AF-4-035 40. 40. 41,0 - 42,5 - - 20,5 AF-4-040 ● 32. 42. 43,5 - 45,5 16,5 40. 20,5 AF-4-042 32. 45. 46,0 - 47,5 - - 20,5 AF-4-045 ● 28. 48. 49,5 - 51,5 16,5 32. 21,0 AF-4-048 24. 50. 51,0 - 52,5 - - 21,0 AF-4-050 ● 24. 54. 55,0 - 57,0 17,0 24. 21,0 AF-4-054 24.
