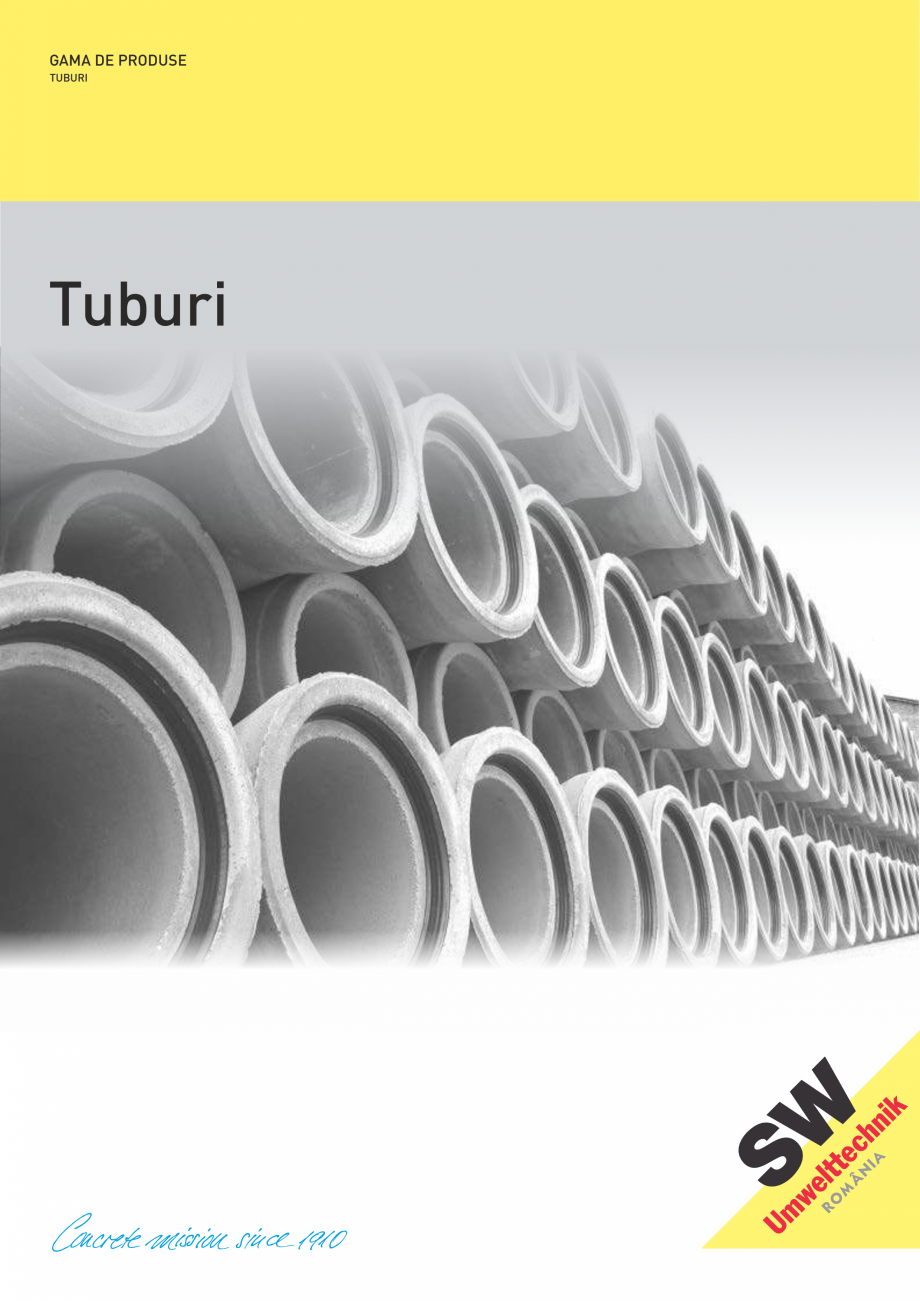

Pagina 1 - Tuburi SW UMWELTTECHNIK Catalog, brosura Romana GAMA DE PRODUSE
TUBURI

Tuburi

TUBURI /...

GAMA DE PRODUSE TUBURI Tuburi TUBURI / POZE TUBURI / POZE TUBURI / CATEGORII SW Umwelttechnik produce începând cu anul 1972 o gamă largă de tuburi din beton armat și din beton simplu cu diametere cuprinse între 300mm si 3000mm. Se pot evidenția următoarele categorii de tuburi: - Tuburi cu mufă din beton armat tip TCB - Tuburi cu talpă din beton simplu tip TT - Tuburi de dimensiuni mari tip TDM - Tuburi pentru subtraversări din beton armat ( montaj prin împingere) Tehnologia de fabricaţie a tuburilor tip TCB și tip TT combină procedeul de centrifugare cu cel de laminare a produsului. Fabricarea se efectuează în tipare cu ax orizontal. Tuburi de dimensiuni mari tip TDM și tuburile pentru subtraversări din beton armat ( montaj prin împingere) sunt produse clasic, în matrițe metalice cu beton umed C40/50. Tuburile şi piesele din beton armat produse de către SW Umwelttechnik sunt destinate pentru reţelele subterane, gravitaţionale şi fără presiune (sub 0

Pagina 1-Tuburi SW UMWELTTECHNIK Catalog, brosura Romana GAMA DE PRODUSE
TUBURI

Tuburi

TUBURI / POZE
...

Pagina 2 - Tuburi SW UMWELTTECHNIK Catalog, brosura Romana ,2 Mpa). Ele se pot folosi pentru...

,2 Mpa). Ele se pot folosi pentru colectarea apelor (apelor menajere) care nu conţin materiale corozive ce atacă betonul sau inelul de etanşare din cauciuc. Rostul între tuburi se etanşează cu garnitura de cauciuc. O parte din tuburi au garnitura înglobată în beton iar la altele garnitura este aplicată după turnare. Tuburile tip TT nu au îmbinare cu garnitura. La montajul tuburilor se curăţă spiţul (cepul) tubului ce urmează a se monta, cu peria şi se aplică un strat de lubriﬁant rezistent la ploaie şi îngheţ ( recomandam Forsheda Lub); nu este necesară uscarea. Lubriﬁantul nu este toxic şi nu deteriorează cauciucul. TUBURI / CATEGORII TUBURI / CATEGORII / MONTAJ Instrucțiuni manevrare, depozitare și montaj tuburi Metodele de montare a tuburilor prefabricate se aleg în funcţie de dimensiunile şi de greutatea lor, pe baza unui proiect întocmit de un proiectant de specialitate autorizat. Înainte de introducerea tuburilor în tranşee se face o ver

Pagina 2-Tuburi SW UMWELTTECHNIK Catalog, brosura Romana ,2 Mpa). Ele se pot folosi pentru colectarea apelor ...

Pagina 3 - Tuburi SW UMWELTTECHNIK Catalog, brosura Romana iﬁcare şi eventual se corectează...

iﬁcare şi eventual se corectează fundul săpăturii. Coborârea tuburilor în tranșee se face mecanizat cu ajutorul macaralelor mobile, pe pneuri sau pe şenile, iar tragerea pe poziţie se face cu tirfoare. La pozarea tuburilor, pentru diferite adâncimi, se vor respecta indicaţiile din proiect (pe baza calculelor statice efectuate) şi ale producătorului produsului. Stratul suport (patul) Alegerea stratului de bază diferă de la lucrare la lucrare, în funcţie de natura terenului. Acesta poate ﬁ: - strat suport din teren natural, iar în locurile unde acesta s-a modiﬁcat trebuie realizată compactarea cu un grad minim de compactare de 85%; - strat suport din nisip pregătit conform prevederilor din caietul de sarcini atunci când terenul natural 6 TUBURI / MONTAJ nu are caracteristicile prevăzute în proiect; grosimea stratului trebuie să ﬁe ≥ 10cm+D interior/10 - strat suport din beton de grosime ≥ 5cm+D interior/10. Stratul suport (patul) trebuie astfel re

Pagina 3-Tuburi SW UMWELTTECHNIK Catalog, brosura Romana iﬁcare şi eventual se corectează fundul...

Pagina 4 - Tuburi SW UMWELTTECHNIK Catalog, brosura Romana alizat astfel încât tuburile să...

alizat astfel încât tuburile să sprijine cu toată suprafaţa pe strat; în zona mufei se va realiza săpătura după conturul acesteia. Pânza de apă freatică trebuie menţinută sub nivelul stratului suport prin utilizarea temporară a drenajelor; nu este permis ca aceasta să creasca înainte de executarea umpluturii. Montarea tuburilor Înainte de tragerea pe poziţie a tubului se execută următoarele operaţii: - se curăţă cu grijă interiorul mufei tubului montat, de eventualele impurităţi cu ajutorul unei perii; - se înlătură protecţia garniturii; - se curăţă spiţul (cepul) tubului ce urmează a se monta, cu peria şi se aplică un strat de lubriﬁant rezistent la ploaie şi îngheţ (Forsheda Lub); nu este necesară uscarea-lubriﬁantul nu este toxic şi nu deteriorează cauciucul. În timpul montajului tubul este ţinut de macara în poziţie orizontală, se apropie tubul de mufa tubului montat anterior astfel încât spiţul să se aşeze uniform în int

Pagina 4-Tuburi SW UMWELTTECHNIK Catalog, brosura Romana alizat astfel încât tuburile să sprijine cu...

Pagina 5 - Tuburi SW UMWELTTECHNIK Catalog, brosura Romana eriorul
garniturii de cauciuc.
Tragerea...

eriorul garniturii de cauciuc. Tragerea pe poziție se face cu tirfoare, cablul tirforului se ﬁxează de tubul deja montat şi ﬁxat în stratul suport; în timpul montajului tubul este susţinut de macara în aşa fel încât tubul să alunece uşor fără să existe frecare de stratul suport. În timpul montajului se va asigura aliniamentul (coaxialitatea) tubului, iar eventualele abateri se admit numai după terminarea operaţiei de tragere pe poziţie. Executarea umpluturii Dupa tragerea pe poziţie, tubul se ﬁxează cu o umplutură bine compactată, conform prevederilor din proiect sau din caietul de sarcini a lucrării. Umplerea tranşeelor se face cu pământul rezultat din sapătură, dupa controlul nivelmentului şi veriﬁcarea calităţii execuţiei lucrării. Până la jumătatea diametrului tubului, umplerea se face simultan pe ambele părți, în straturi compactate separat. Grosimea stratului se determină în funcţie de natura terenului şi de caracteristicile ut

Pagina 5-Tuburi SW UMWELTTECHNIK Catalog, brosura Romana eriorul
garniturii de cauciuc.
Tragerea pe poziție ...

Pagina 6 - Tuburi SW UMWELTTECHNIK Catalog, brosura Romana ilajului de compactare, astfel încât...

ilajului de compactare, astfel încât să se realizeze un grad minim de compactare de 85%. În cazul în care tuburile se montează în şanţuri cu sprijinirea săpăturii, îndepărtarea elementelor de sprijin se face treptat, pe măsura executării umpluturii. Pe tuburi se aşează pământ afânat, eliminându-se bolovanii mari, resturile de beton, sau alte materiale dure. Umpluturile se execută manual sau mecanizat, în straturi de 10-15 cm grosime pe primii 30 cm deasupra tubului, fără a împinge direct cu buldozerul pământul de umplutură deasupra şantului. Nu este permisă circulaţia deasupra şanţului atunci când nu este pregătită suprafaţa. Fiecare strat se compactează separat. Restul umpluturii se face în straturi de 20-30 cm grosime, bine compactate, până la suprafața terenului, urmărindu-se realizarea unui grad de compactare de minim 97%. Numai un montaj corect asigură etanşarea rostului şi o repartizare uniformă a presiunii pe inel, evitând astfel

Pagina 6-Tuburi SW UMWELTTECHNIK Catalog, brosura Romana ilajului de compactare, astfel încât
să se...

Pagina 7 - Tuburi SW UMWELTTECHNIK Catalog, brosura Romana o
solicitare concentrată suplimentară...

o solicitare concentrată suplimentară şi o lipsă de etanşeitate. 7 TUBURI / REFERINȚE 8 TUBURI / REFERINȚE 9 TUBURI / AVANTAJE Avantajele tuburilor din beton fată de tuburile din alte materiale Caracteristica importantă este adaptarea la diferite proiecte de infrastructură a drumurilor, complexelor comerciale, alimentări cu apă sau canalizare, a parcurilor industriale, a căilor ferate și a construcțiilor civile. Oferirea de soluții complete în acest domeniu. - Capacitate portantă și indeformabilitate: tuburile din beton armat sunt rigide la încovoiere; nu se deformeză la depozitare, montaj și utilizare ulterioară și pot face față aproape tuturor ipotezelor de încărcare. - Rentabilitate: materialele prime sunt disponibile în România și nu depind de improturile de materii prime sau de prețul petrolului. - Rezistență la înaltă presiune: tuburile din beton sunt robuste și rezistente, ele fac față în condiții de siguranță unor presiuni

Pagina 7-Tuburi SW UMWELTTECHNIK Catalog, brosura Romana o
solicitare concentrată suplimentară şi o lipsă...

Pagina 8 - Tuburi SW UMWELTTECHNIK Catalog, brosura Romana de clătire de până la 300 Bar; pot...

de clătire de până la 300 Bar; pot ﬁ folosite și ca tuburi de subtraversare la adâncimi și lungimi ale tronsoanelor foarte mari. - Calitate ridicată a tuburilor din beton, ce sunt produse folosind după caz producția mecanizată sau prin utilizarea cofrajelor speciale; tot ﬂuxul de producție este monitorizat permanent pentu a se asigura calitatea la cele mai înalte standarde. - Poziție stabilă și rezistentă la forțele ascensionale: masa proprie ridicată, stabilitatea poziției la montaj, nu plutesc, nu necesită ranforsări suplimentare. - Performanțe ecologice: tuburile din beton respectă ultimele Standarde Europene în domeniul protecției mediului, sunt reciclabile, materii prime exclusiv naturale, contribuție la epurarea apelor uzate. 10 TUBURI / AVANTAJE - Rezistență la temperatură : menținerea formei și expunerea de sarcini termince, nu sunt inﬂamabile și în caz de incendiu tuburile nu degajă gaze toxice. - Adaptabilitate: soluții comple

Pagina 8-Tuburi SW UMWELTTECHNIK Catalog, brosura Romana de clătire de până la 300 Bar; pot ﬁ
folosite ...

Pagina 9 - Tuburi SW UMWELTTECHNIK Catalog, brosura Romana te de realizare a canalizărilor (tuburi,...

te de realizare a canalizărilor (tuburi, cămine, guri de scurgere din beton) și adaptabilitate la proiecte complexe. - Costul de achiziție este redus: în comparație cu tuburile din pafsin, materiale plastice, ceramice sau beton polimer, tuburile din beton sunt mult mai avantajoase din punct de vedere economic. - Capacitate mare de producție: dispunem de o capacitate mare de producție ce satisface toate nevoile clienților, din punct de vedere al termenelor de execuție. Această listă de avantaje față de soluția cu tuburi din alte materiale poate ﬁ continuată. Aceasta demonstrând numarul mare de soluții și aplicații atât pentru beneﬁciarul construcției, ﬁrma de construcții executantă, precum și pentru proiectanți. Vă mulţumim pentru interesul acordat! 11 SW Umwelttechnik România S.R.L. CP 087253 Izvoru, Str. Zăvoiului Nr. 1, Comuna Vânătorii Mici, Jud. Giurgiu, Tel. +40 246 207050 CP 307305 Orţişoara, Str. Principală, Nr. 680, Jud. Timiş, T

Pagina 9-Tuburi SW UMWELTTECHNIK Catalog, brosura Romana te de realizare a canalizărilor (tuburi, cămine,...

Pagina 10 - Tuburi SW UMWELTTECHNIK Catalog, brosura Romana el. +40 256 296168
CP 707145 Cristești,...

el. +40 256 296168 CP 707145 Cristești, DE 8 nr. 1271 A, Com. Cristești, Jud. Iași, Tel. +40 232 742900 office@sw-umwelttechnik.ro www.sw-umwelttechnik.ro
