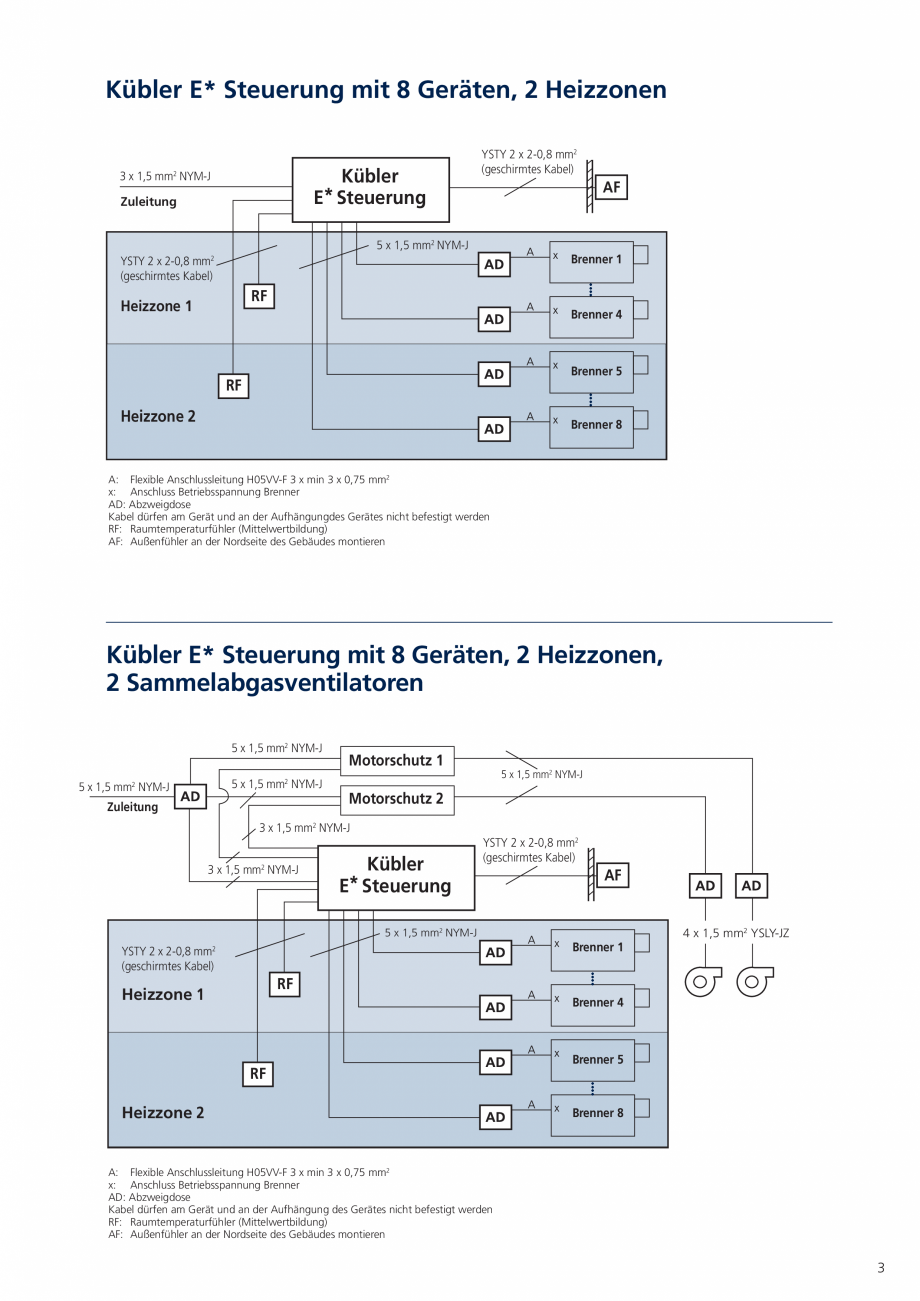

utz 1
5 x 1,5 mm2 NYM-J
2
5 x 1,5 mm NYM-J
5 x 1,5 mm2 NYM-J
Motorschutz 2
Zuleitung
2
3 x 1,5 mm NYM-J
3 x 1,5 mm2 NYM-J
Kübler
*
E Steuerung
YSTY 2 x 2-0,8 mm2
(geschirmtes Kabel)
AF
5 x 1,5 mm2 NYM-J
4 x 1,5 mm2 YSLY-JZ
Brenner 1
2
YSTY 2 x 2-0,8 mm
(geschirmtes Kabel)
RF
Heizzone 1
Brenner 4
Brenner 5
RF
Heizzone 2
Brenner 8

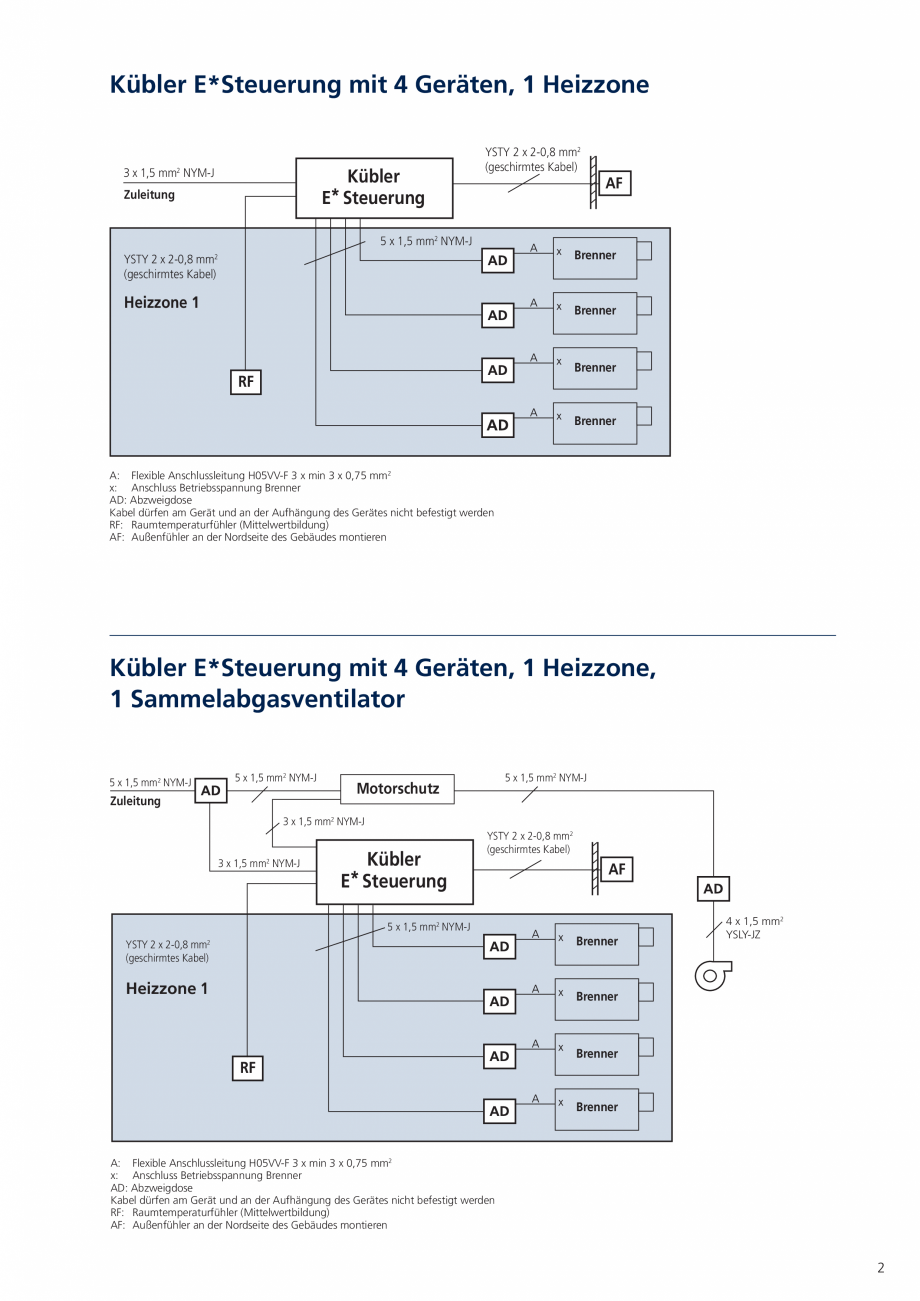

A: Flexible Anschlussleitung H05VV-F 3 x min 3 x 0,75 mm2
x: Anschluss Betriebsspannung Brenner
AD: Abzweigdose
Kabel dürfen am Gerät und an der Aufhängung des Gerätes nicht befestigt werden
RF: Raumtemperaturfühler (Mittelwertbildung)
AF: Außenfühler an der Nordseite des Gebäudes montieren
3
