Unitate de ventilatie ATREA DUPLEX BASIC

Limba: Romana

160 afisari

Tip documentatie: Catalog, brosura

Pagina 1 - Unitate de ventilatie ATREA DUPLEX BASIC Catalog, brosura Romana RO

LINIA COMERCIALA
...

RO LINIA COMERCIALA DUPLEX BASIC Lider in sisteme de ventilatie cu recuperare de caldura ATREA este o companie privata, care a luat fiinta in anul 1990 in Cehia. In scurt timp de la infiintare a inceput sa se concetreze pe productia unitatilor de ventilatie cu recuperare de caldura. Fondatorul companiei a patetat multe certificate de autor, brevete de invenție, desene și modele industriale în acest domeniu. Produsele ATREA de inalta calitate au inceput sa isi faca loc pe pietele exigente ale Europei. Datorita situatiei economice si a pozitiei geografice, Atrea s-a concentrat in prima faza pe piata germana unde are o prezenta foarte bine inradacitata si apreciata de catre clienti. In pasii urmatori ai dezvoltarii, Atrea s-a extins pe alte piete europene ca Olanda, Elvetia, Italia, UK, Slovenia, Romania Letonia si altele. In anul 2014 Atrea a lansat o linie noua de produse, DUPLEX Basic, caracterizata prin performante excelente si 2 tipuri de sistem de control de ultima generatie

Pagina 1-Unitate de ventilatie ATREA DUPLEX BASIC Catalog, brosura Romana RO

LINIA COMERCIALA

DUPLEX BASIC
...

Pagina 2 - Unitate de ventilatie ATREA DUPLEX BASIC Catalog, brosura Romana . Linia
Duplex Basic se ...

. Linia Duplex Basic se situeaza pe un segment de nisa al pietei datorita functiilor inovatoare unice, disponibile la un pret foarte bun in raport cu concurenta. Pentru mai multe informatii: 2 www.atrea.ro GAMA DE PRODUSE ATREA Aplicatii comerciale – unitati de ventilatie de la 500 – 15 000 m3/h Aplicatii rezidentiale – unitati de ventilatie de la 180 – 500 mc/h Hote pentru bucatarii – ventilatie pentru bucatarii comerciale si rezidentiale Case pasive de la ATREA BUSINESS Basic Eficienta de pana la 75% Functie debit si presiune constanta – varf de eficienta pe flux incrucisat Compatibil BMS Grosime mica – montaj suspendat de plafon Carcasa cu excelente propietati termice Gama variata de produse Doua tipuri de sistem de control Dimensiuni compacte Controller touch-screen (CPA control) Baterii de incalzire si racire integrate Interfata WEB ca standard (RD4 control) Montaj orizontal si vertical jos, sau sub plafon Aplicatie smartphone (RD4 control) Venti

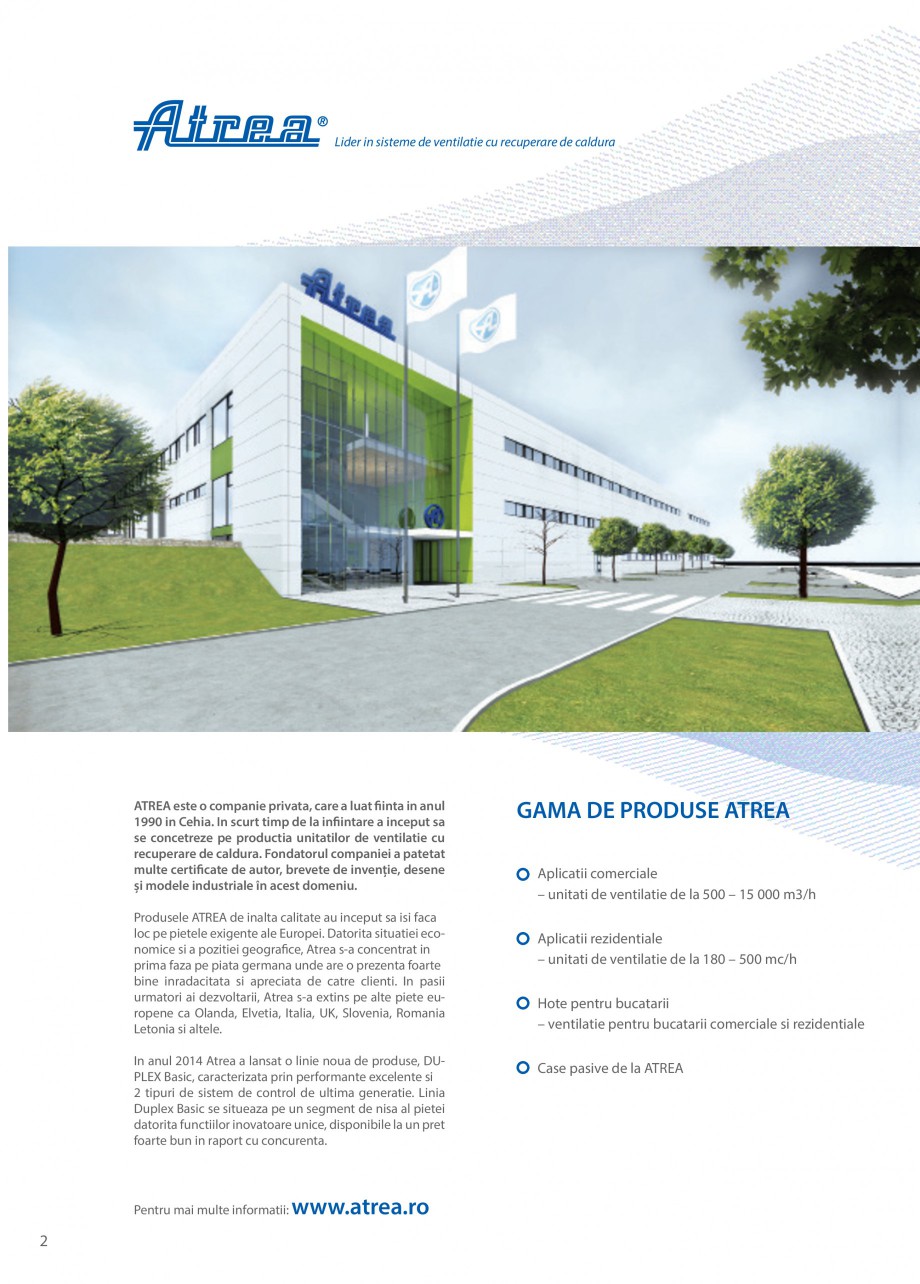

Pagina 2-Unitate de ventilatie ATREA DUPLEX BASIC Catalog, brosura Romana . Linia
Duplex Basic se situeaza pe...

Pagina 3 - Unitate de ventilatie ATREA DUPLEX BASIC Catalog, brosura Romana latoare EC – calitate ...

latoare EC – calitate nemteasca Certificat igienic VDI 6022 Clapeta de by-pass 100 % Design elegant Mod recirculare aer ENGINEERING Basic O linie completa de 1400, 2400, 3400, 5400, 7100, Clapeta de by-pass 100 % 8100 si 10100 Clapeta de recirculare aer Ventilatoare EC – Ebm-papst, Ziehl Abegg; Montaj suspendat de plafon, orizontal jos sau vertical Excelenta proiectare a dimensiunii unitatii jos Carcasa foarte bine izolata termic TB1, T2 Debit constant (CAV) Randament 93%,schimbator in flux incrucisat Pesiune constanta (VAV) Doua tipuri de sistem de control 3 DUPLEX Basic SERIA DE PRODUSE BASIC OFERA 1. Design excelent– unitatile sunt concepute cu un design foarte atractiv, punandu-se accent pe un proces facil de instalare si punere in functiune care usureaza munca instalatorilor. 2. Schimbator de caldura in flux incrucisat, randament de pana la 75% – schimbator de caldura ATREA K750.F si K750.G, ofera o excelenta recuperare de caldura reducand costurile

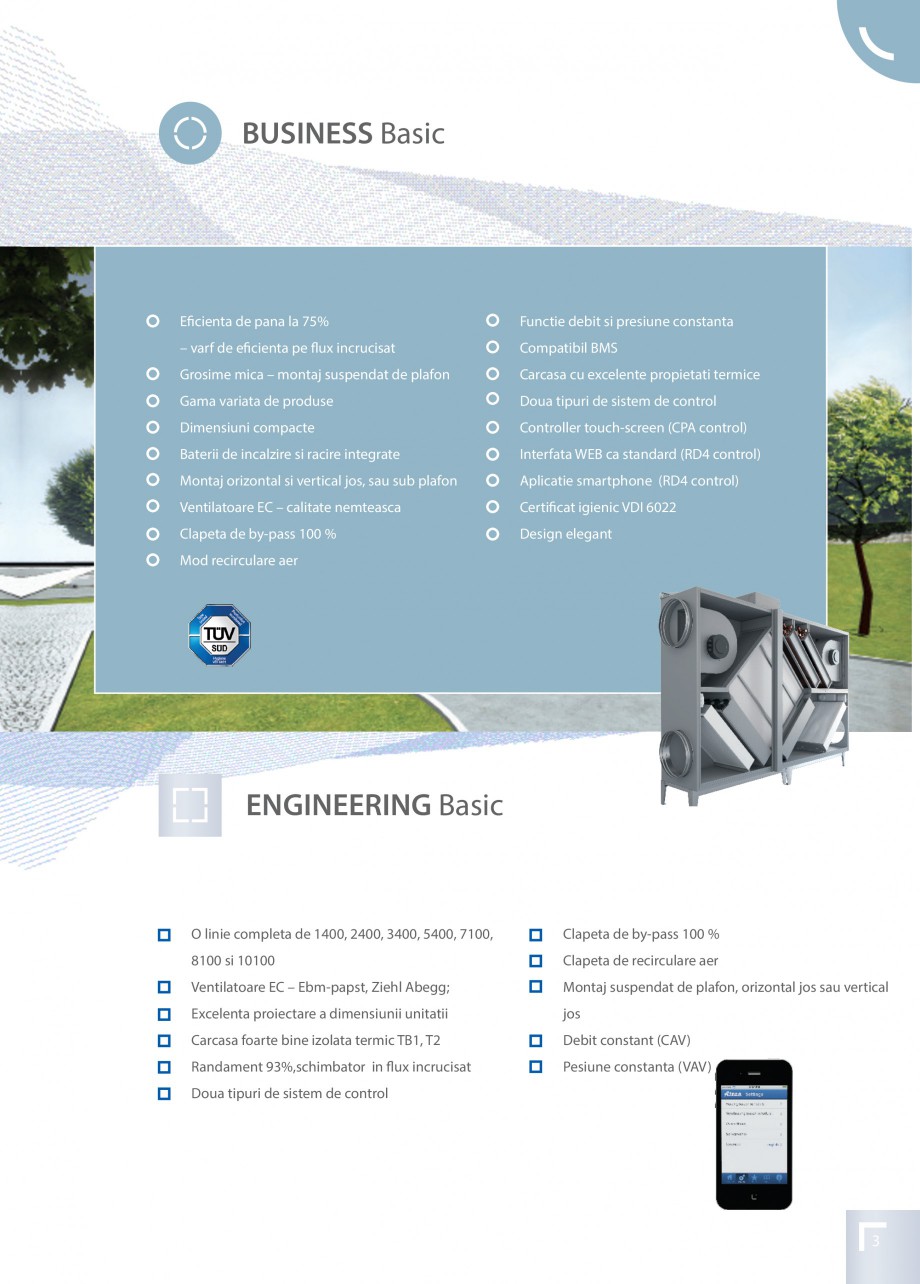

Pagina 3-Unitate de ventilatie ATREA DUPLEX BASIC Catalog, brosura Romana latoare EC – calitate nemteasca

...

Pagina 4 - Unitate de ventilatie ATREA DUPLEX BASIC Catalog, brosura Romana de energie.
3....

de energie. 3. Customizabil100% – Linia de produse Basic urmareste filosofia de business care permite configuratii multiple pe aceeasi unitate de ventilatie. Proiectantii pot usor schimba racordurile de conexiune, filtrele, bateriile de incalzire si racire, cat si unitatea in sine. Aceasta caracteristica unica ne ofera un mare avantaj competitiv deoarece unitatile Basic pot respecta cererile oricarui tip de proiect. 4. Dimensiuni compacte– toate componentele sunt in unitate. Centralele Duplex Basic sunt compacte si pot fi montate in cele mai mici spatii. 5. Incalzire si racire integrata – toate componetele sunt incluse cu acuratete in unitate, astfel incat instalarea si, eventual, service- ul vor fi usor de facut 6. DUPLEX Basic poate fi montat in cateva pozitii – vertical-jos, orizontal-jos sau suspendat de tavan. 7. Doua tipuri de sistem de control– Sistem de control RD4 de utlima generatie sau control CPA - mai economic ca pret, dar cu performante remarcabile. 8. Interfat

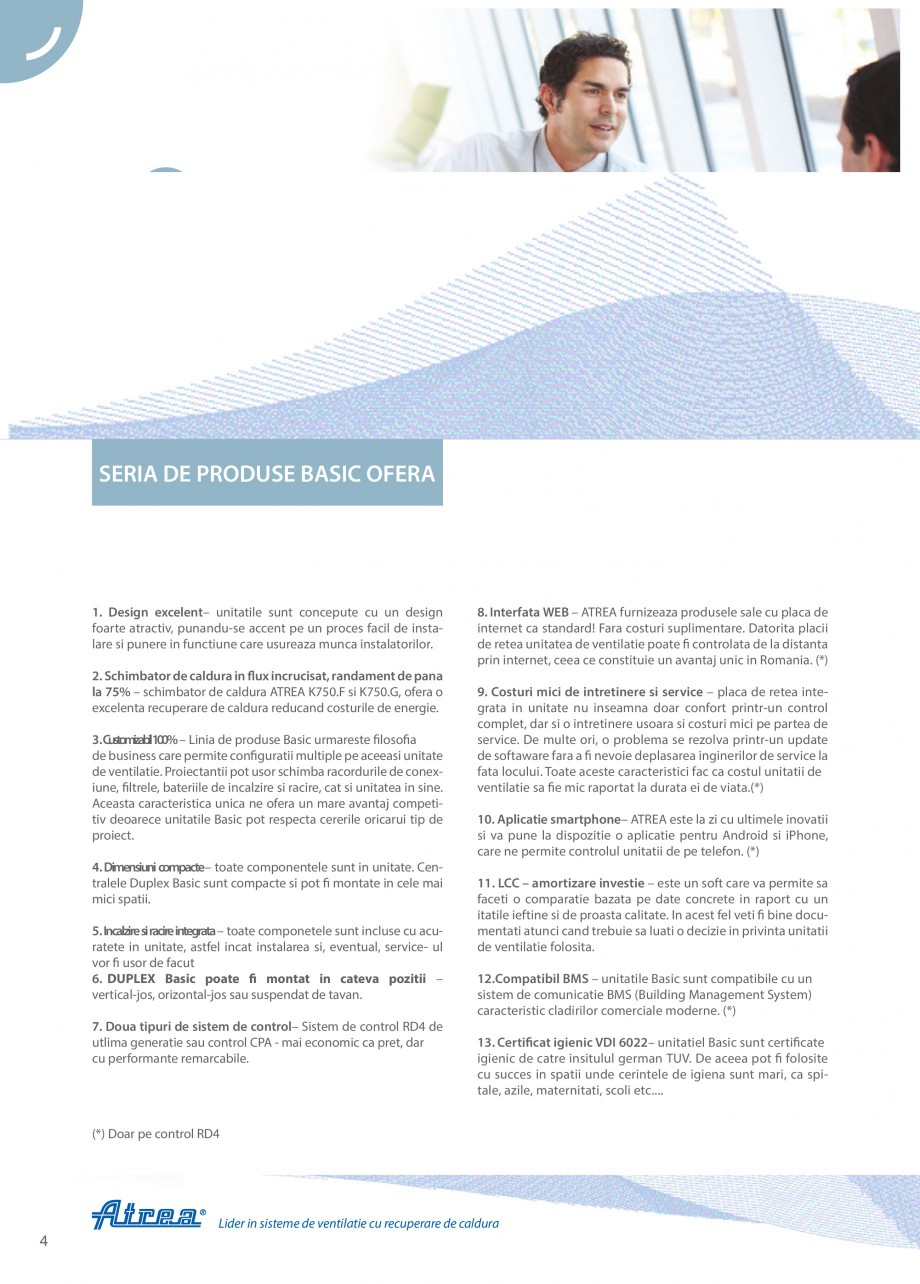

Pagina 4-Unitate de ventilatie ATREA DUPLEX BASIC Catalog, brosura Romana de energie.
3. Customizabil100% –...

Pagina 5 - Unitate de ventilatie ATREA DUPLEX BASIC Catalog, brosura Romana a WEB – ATREA...

a WEB – ATREA furnizeaza produsele sale cu placa de internet ca standard! Fara costuri suplimentare. Datorita placii de retea unitatea de ventilatie poate fi controlata de la distanta prin internet, ceea ce constituie un avantaj unic in Romania. (*) 9. Costuri mici de intretinere si service – placa de retea integrata in unitate nu inseamna doar confort printr-un control complet, dar si o intretinere usoara si costuri mici pe partea de service. De multe ori, o problema se rezolva printr-un update de softaware fara a fi nevoie deplasarea inginerilor de service la fata locului. Toate aceste caracteristici fac ca costul unitatii de ventilatie sa fie mic raportat la durata ei de viata.(*) 10. Aplicatie smartphone– ATREA este la zi cu ultimele inovatii si va pune la dispozitie o aplicatie pentru Android si iPhone, care ne permite controlul unitatii de pe telefon. (*) 11. LCC – amortizare investie – este un soft care va permite sa faceti o comparatie bazata pe date concrete in rapor

Pagina 5-Unitate de ventilatie ATREA DUPLEX BASIC Catalog, brosura Romana a WEB – ATREA furnizeaza...

Pagina 6 - Unitate de ventilatie ATREA DUPLEX BASIC Catalog, brosura Romana t cu un
itatile ieftine ...

t cu un itatile ieftine si de proasta calitate. In acest fel veti fi bine documentati atunci cand trebuie sa luati o decizie in privinta unitatii de ventilatie folosita. 12.Compatibil BMS – unitatile Basic sunt compatibile cu un sistem de comunicatie BMS (Building Management System) caracteristic cladirilor comerciale moderne. (*) 13. Certificat igienic VDI 6022– unitatiel Basic sunt certificate igienic de catre insitulul german TUV. De aceea pot fi folosite cu succes in spatii unde cerintele de igiena sunt mari, ca spitale, azile, maternitati, scoli etc.... (*) Doar pe control RD4 4 Lider in sisteme de ventilatie cu recuperare de caldura DUPLEX Basic SERIA DE PRODUSE BASIC OFERA 1. Unitati absolut customizabile – o varietate mare de configuratii incluzand orice tip de pozitie de montaj ofera un mare avantaj in a introduce unitatile de ventilatie in orice tip de proiect. 2. Timp de livrare scurt – desi sunt customizabile 100%, timpul de livrare este de 3 saptamani. 3. Re

Pagina 6-Unitate de ventilatie ATREA DUPLEX BASIC Catalog, brosura Romana t cu un
itatile ieftine si de...

Pagina 7 - Unitate de ventilatie ATREA DUPLEX BASIC Catalog, brosura Romana ducere de costuri in...

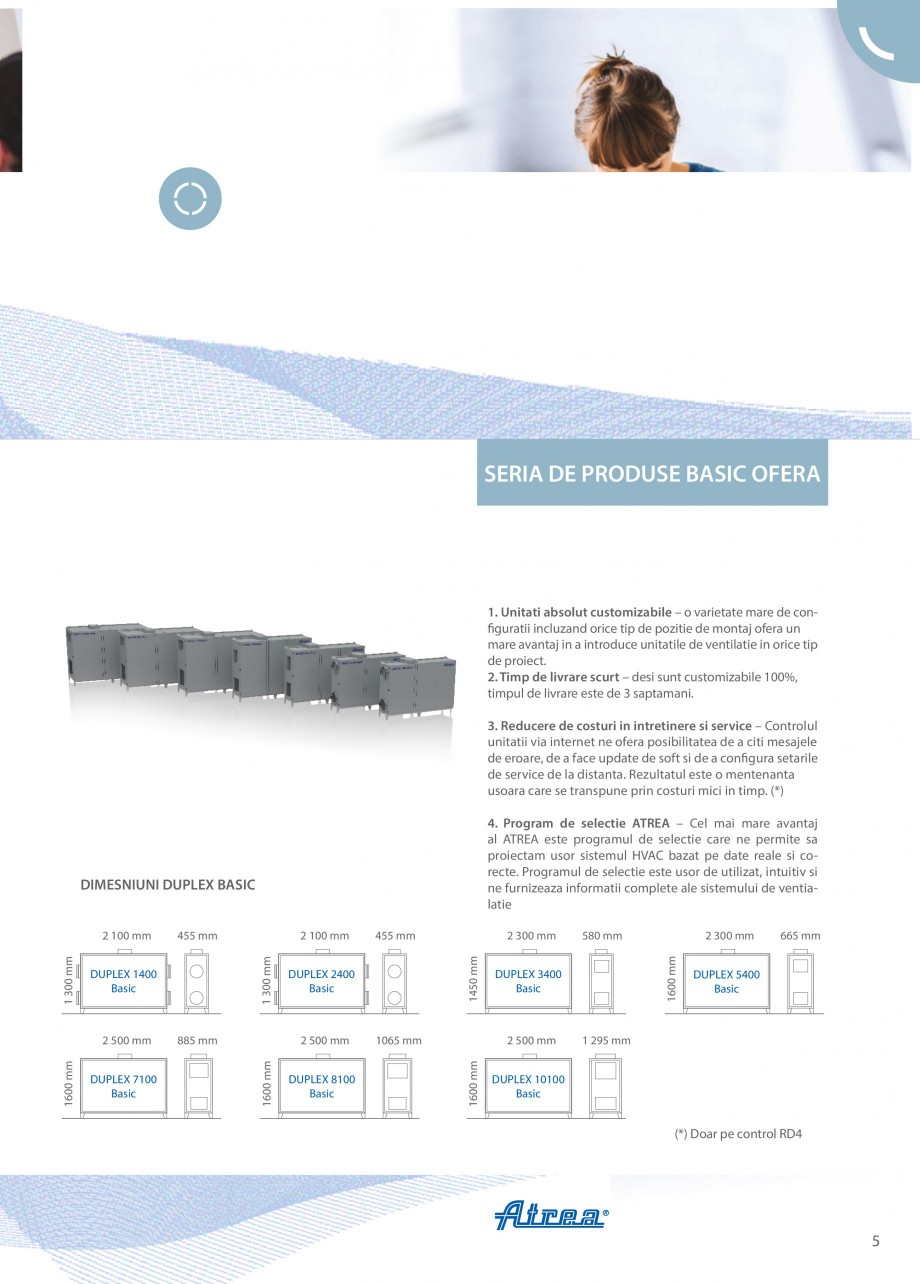

ducere de costuri in intretinere si service – Controlul unitatii via internet ne ofera posibilitatea de a citi mesajele de eroare, de a face update de soft si de a configura setarile de service de la distanta. Rezultatul este o mentenanta usoara care se transpune prin costuri mici in timp. (*) 4. Program de selectie ATREA – Cel mai mare avantaj al ATREA este programul de selectie care ne permite sa proiectam usor sistemul HVAC bazat pe date reale si corecte. Programul de selectie este usor de utilizat, intuitiv si ne furnizeaza informatii complete ale sistemului de ventialatie 885 mm DUPLEX 2400 Basic 2 500 mm DUPLEX 8100 Basic 2 300 mm 1450 mm 455 mm 1065 mm 580 mm DUPLEX 3400 Basic 2 500 mm 1600 mm DUPLEX 7100 Basic 2 100 mm 1 300 mm DUPLEX 1400 Basic 2 500 mm 1600 mm 455 mm 1600 mm 1 300 mm 2 100 mm 2 300 mm 1600 mm DIMESNIUNI DUPLEX BASIC 665 mm DUPLEX 5400 Basic 1 295 mm DUPLEX 10100 Basic (*) Doar pe control RD4 5 PROGRAM DE SELECTIE www.atrea.ro

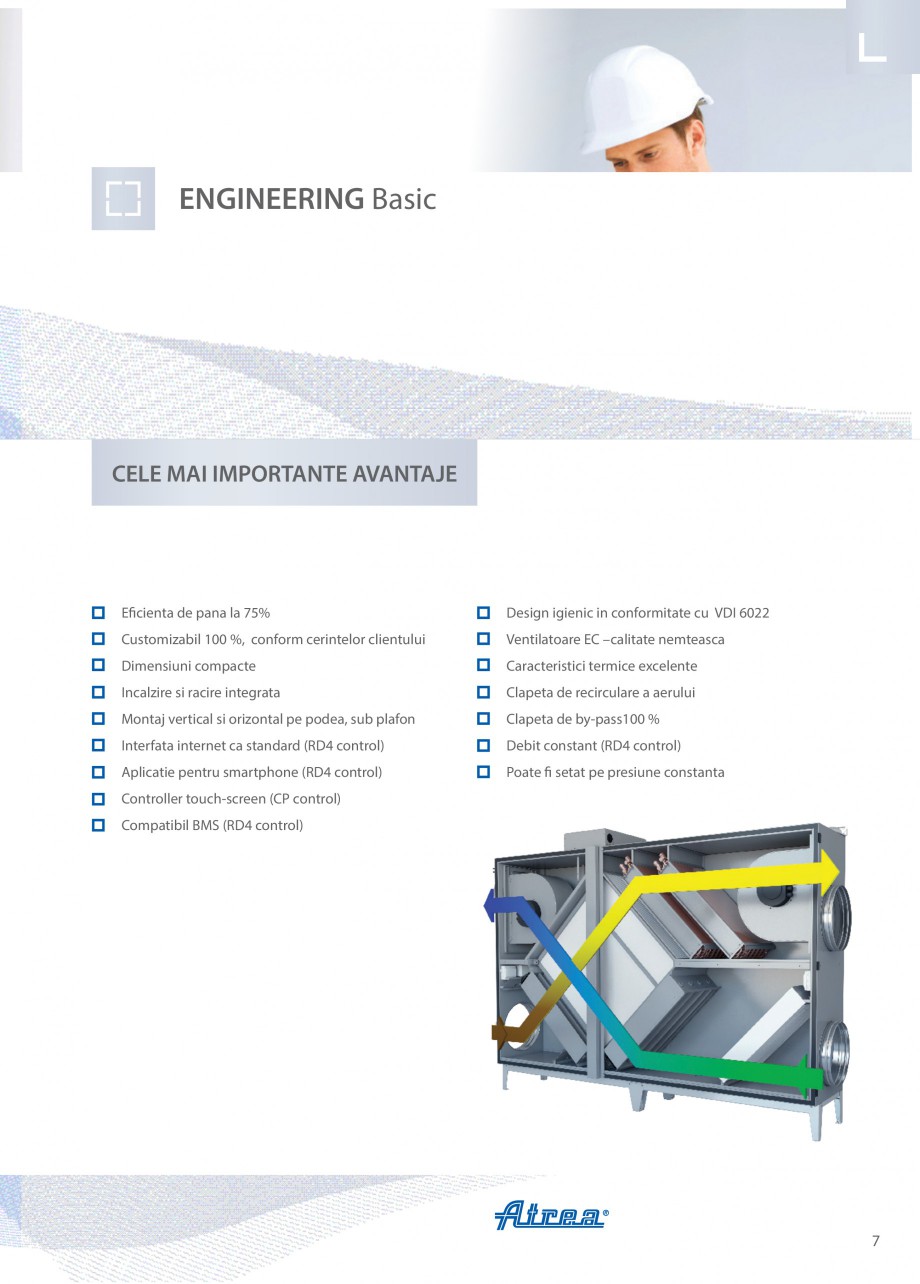

Pagina 7-Unitate de ventilatie ATREA DUPLEX BASIC Catalog, brosura Romana ducere de costuri in intretinere si...

Pagina 8 - Unitate de ventilatie ATREA DUPLEX BASIC Catalog, brosura Romana Incercati-l –...

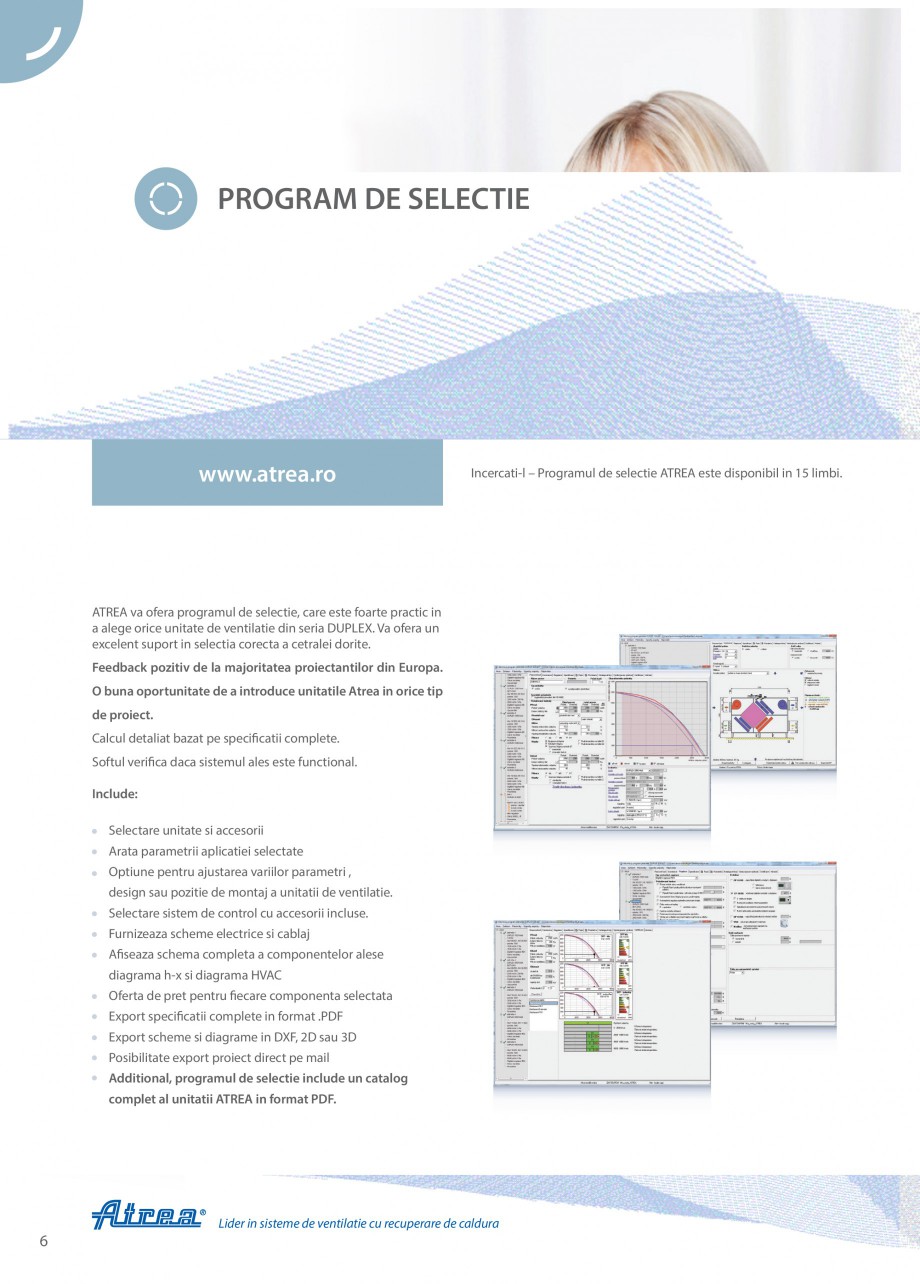

Incercati-l – Programul de selectie ATREA este disponibil in 15 limbi. ATREA va ofera programul de selectie, care este foarte practic in a alege orice unitate de ventilatie din seria DUPLEX. Va ofera un excelent suport in selectia corecta a cetralei dorite. Feedback pozitiv de la majoritatea proiectantilor din Europa. O buna oportunitate de a introduce unitatile Atrea in orice tip de proiect. Calcul detaliat bazat pe specificatii complete. Softul verifica daca sistemul ales este functional. Include: Selectare unitate si accesorii Arata parametrii aplicatiei selectate Optiune pentru ajustarea variilor parametri , design sau pozitie de montaj a unitatii de ventilatie. Selectare sistem de control cu accesorii incluse. Furnizeaza scheme electrice si cablaj Afiseaza schema completa a componentelor alese diagrama h-x si diagrama HVAC Oferta de pret pentru fiecare componenta selectata Export specificatii complete in format .PDF Export scheme si diagrame in DXF, 2D sau 3D Posibilitate expor

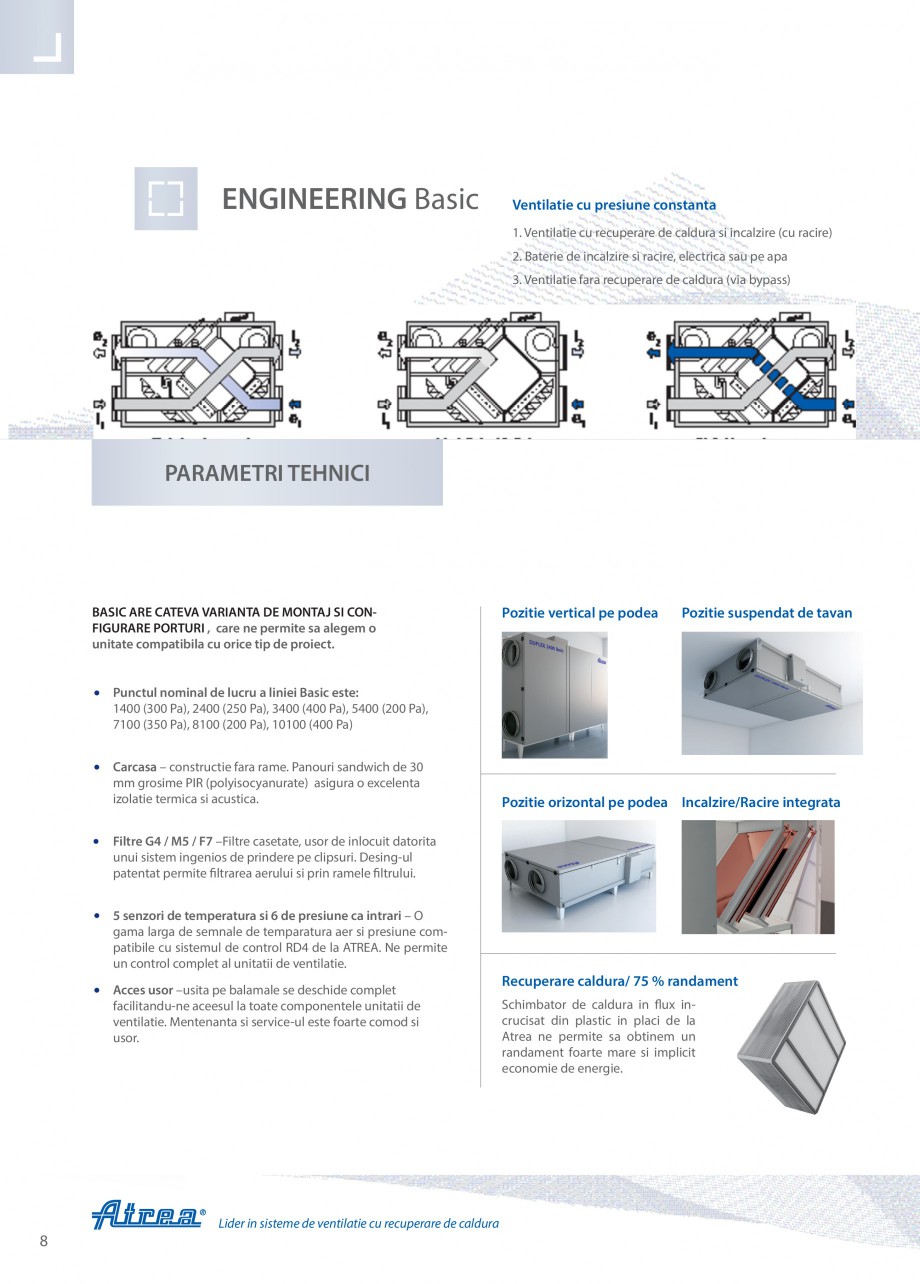

Pagina 8-Unitate de ventilatie ATREA DUPLEX BASIC Catalog, brosura Romana Incercati-l – Programul de...

Pagina 9 - Unitate de ventilatie ATREA DUPLEX BASIC Catalog, brosura Romana t proiect direct pe mail...

t proiect direct pe mail Additional, programul de selectie include un catalog complet al unitatii ATREA in format PDF. 6 Lider in sisteme de ventilatie cu recuperare de caldura ENGINEERING Basic CELE MAI IMPORTANTE AVANTAJE Eficienta de pana la 75% Design igienic in conformitate cu VDI 6022 Customizabil 100 %, conform cerintelor clientului Ventilatoare EC –calitate nemteasca Dimensiuni compacte Caracteristici termice excelente Incalzire si racire integrata Clapeta de recirculare a aerului Montaj vertical si orizontal pe podea, sub plafon Clapeta de by-pass100 % Interfata internet ca standard (RD4 control) Debit constant (RD4 control) Aplicatie pentru smartphone (RD4 control) Poate fi setat pe presiune constanta Controller touch-screen (CP control) Compatibil BMS (RD4 control) 7 ENGINEERING Basic Ventilatie cu presiune constanta 1. Ventilatie cu recuperare de caldura si incalzire (cu racire) 2. Baterie de incalzire si racire, electrica sau pe apa 3. Ventilatie

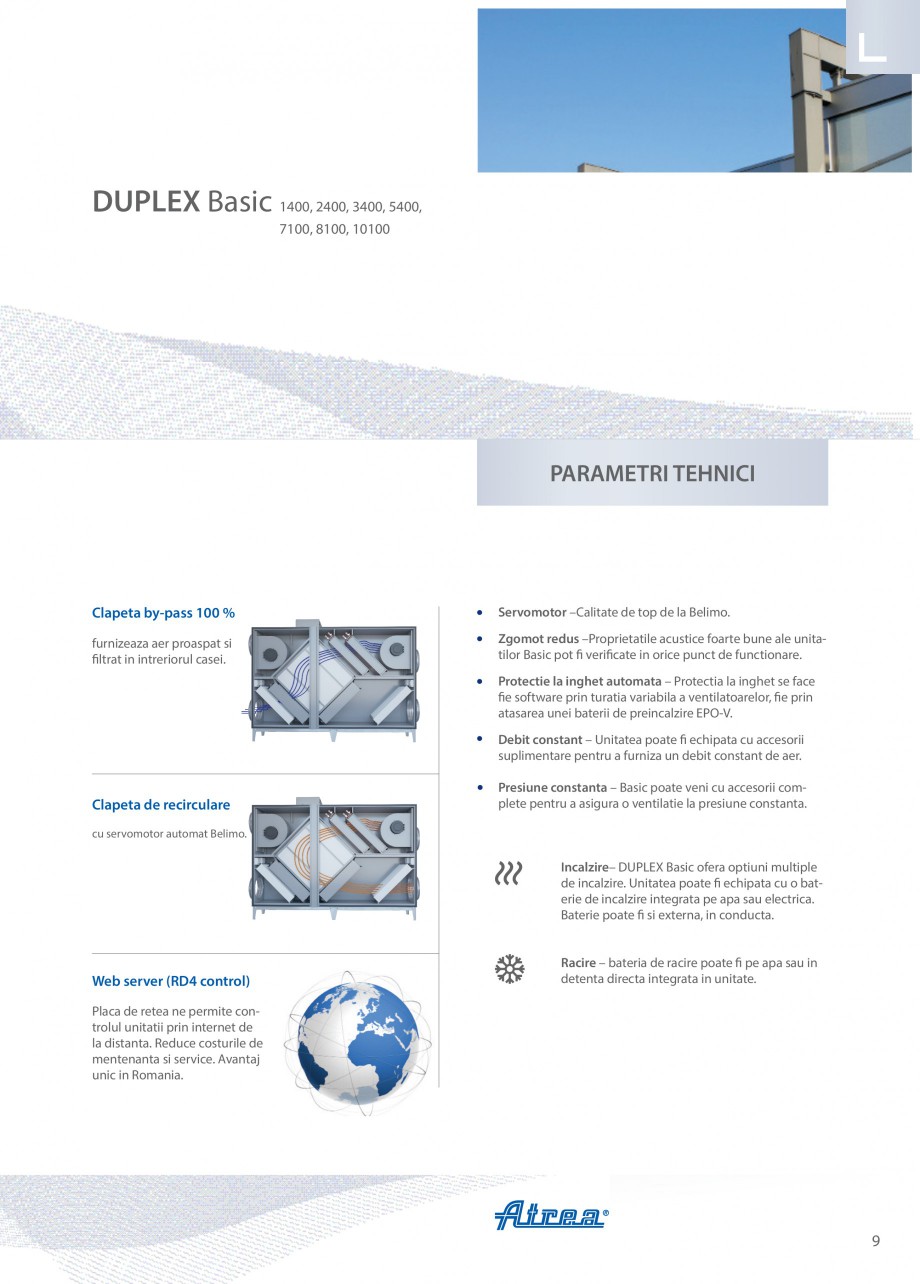

Pagina 9-Unitate de ventilatie ATREA DUPLEX BASIC Catalog, brosura Romana t proiect direct pe mail
Additional...

Pagina 10 - Unitate de ventilatie ATREA DUPLEX BASIC Catalog, brosura Romana fara recuperare de...

fara recuperare de caldura (via bypass) PARAMETRI TEHNICI BASIC ARE CATEVA VARIANTA DE MONTAJ SI CONFIGURARE PORTURI , care ne permite sa alegem o unitate compatibila cu orice tip de proiect. Pozitie vertical pe podea Pozitie suspendat de tavan Punctul nominal de lucru a liniei Basic este: 1400 (300 Pa), 2400 (250 Pa), 3400 (400 Pa), 5400 (200 Pa), 7100 (350 Pa), 8100 (200 Pa), 10100 (400 Pa) Carcasa – constructie fara rame. Panouri sandwich de 30 mm grosime PIR (polyisocyanurate) asigura o excelenta izolatie termica si acustica. Pozitie orizontal pe podea Incalzire/Racire integrata Filtre G4 / M5 / F7 –Filtre casetate, usor de inlocuit datorita unui sistem ingenios de prindere pe clipsuri. Desing-ul patentat permite filtrarea aerului si prin ramele filtrului. 5 senzori de temperatura si 6 de presiune ca intrari – O gama larga de semnale de temparatura aer si presiune compatibile cu sistemul de control RD4 de la ATREA. Ne permite un control complet al unitatii de ventilat

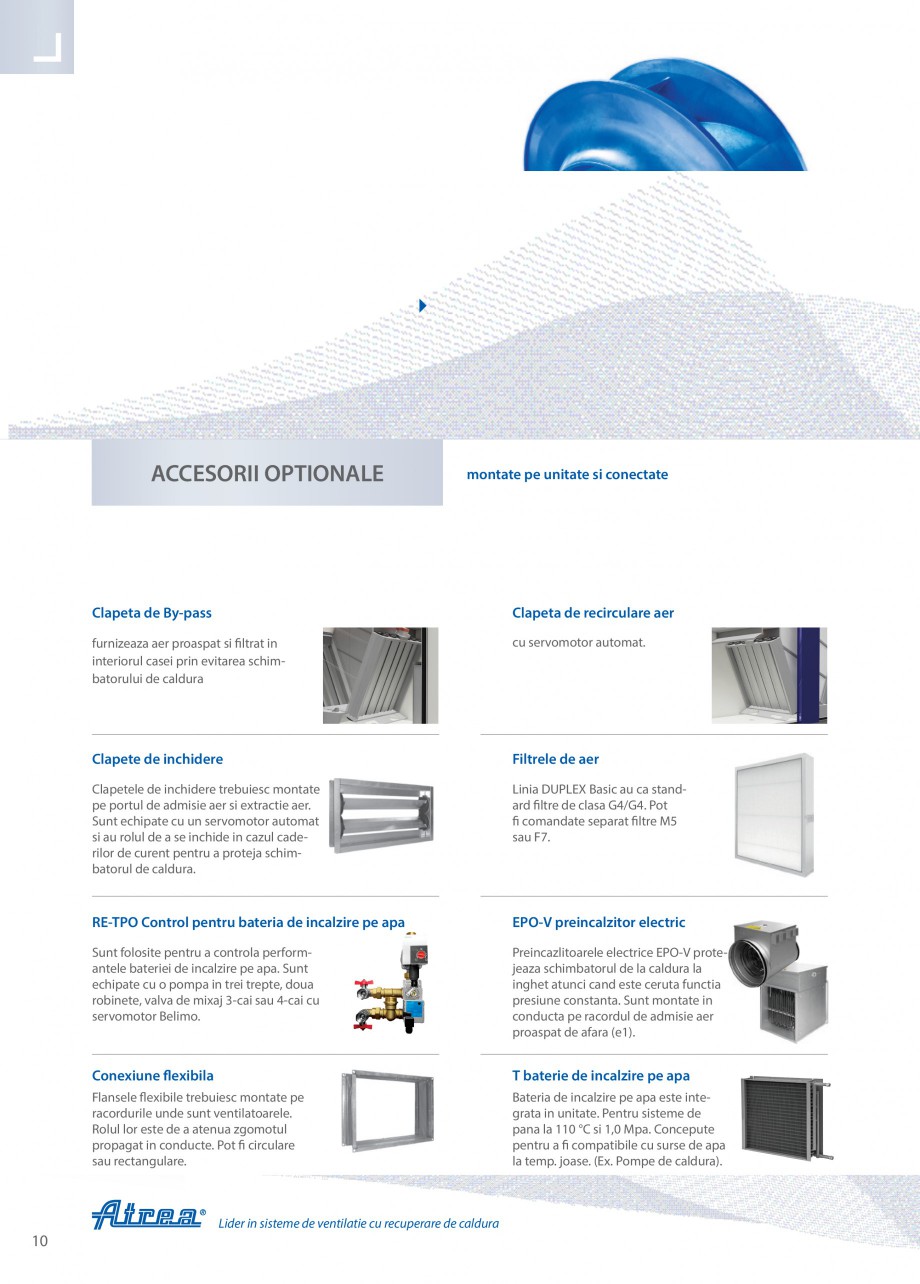

Pagina 10-Unitate de ventilatie ATREA DUPLEX BASIC Catalog, brosura Romana fara recuperare de caldura (via...

Pagina 11 - Unitate de ventilatie ATREA DUPLEX BASIC Catalog, brosura Romana ie.
Acces usor –usita...

ie. Acces usor –usita pe balamale se deschide complet facilitandu-ne aceesul la toate componentele unitatii de ventilatie. Mentenanta si service-ul este foarte comod si usor. 8 Lider in sisteme de ventilatie cu recuperare de caldura Recuperare caldura/ 75 % randament Schimbator de caldura in flux incrucisat din plastic in placi de la Atrea ne permite sa obtinem un randament foarte mare si implicit economie de energie. DUPLEX Basic 1400, 2400, 3400, 5400, 7100, 8100, 10100 PARAMETRI TEHNICI Clapeta by-pass 100 % Servomotor –Calitate de top de la Belimo. furnizeaza aer proaspat si filtrat in intreriorul casei. Zgomot redus –Proprietatile acustice foarte bune ale unitatilor Basic pot fi verificate in orice punct de functionare. Protectie la inghet automata – Protectia la inghet se face fie software prin turatia variabila a ventilatoarelor, fie prin atasarea unei baterii de preincalzire EPO-V. Debit constant – Unitatea poate fi echipata cu accesorii suplimentare pen

Pagina 11-Unitate de ventilatie ATREA DUPLEX BASIC Catalog, brosura Romana ie.
Acces usor –usita pe balamale...

Pagina 12 - Unitate de ventilatie ATREA DUPLEX BASIC Catalog, brosura Romana tru a furniza un debit ...

tru a furniza un debit constant de aer. Clapeta de recirculare Presiune constanta – Basic poate veni cu accesorii complete pentru a asigura o ventilatie la presiune constanta. cu servomotor automat Belimo. Incalzire– DUPLEX Basic ofera optiuni multiple de incalzire. Unitatea poate fi echipata cu o baterie de incalzire integrata pe apa sau electrica. Baterie poate fi si externa, in conducta. Web server (RD4 control) Racire – bateria de racire poate fi pe apa sau in detenta directa integrata in unitate. Placa de retea ne permite controlul unitatii prin internet de la distanta. Reduce costurile de mentenanta si service. Avantaj unic in Romania. 9 VENTILATOARE EC Ventilatoarele sunt furnizate de cel mai mare poducator mondial: Ziehl Abegg si EBM-PAPST. Calitate de top nemteasca garanteaza eliminarea costurilor de service si durata lunga de viata. Ventilatoarele EC de pe linia MULTI au un excelent SFP => consum redus de energie cu o eficienta maxima. ACCESORII OPTIONALE mo

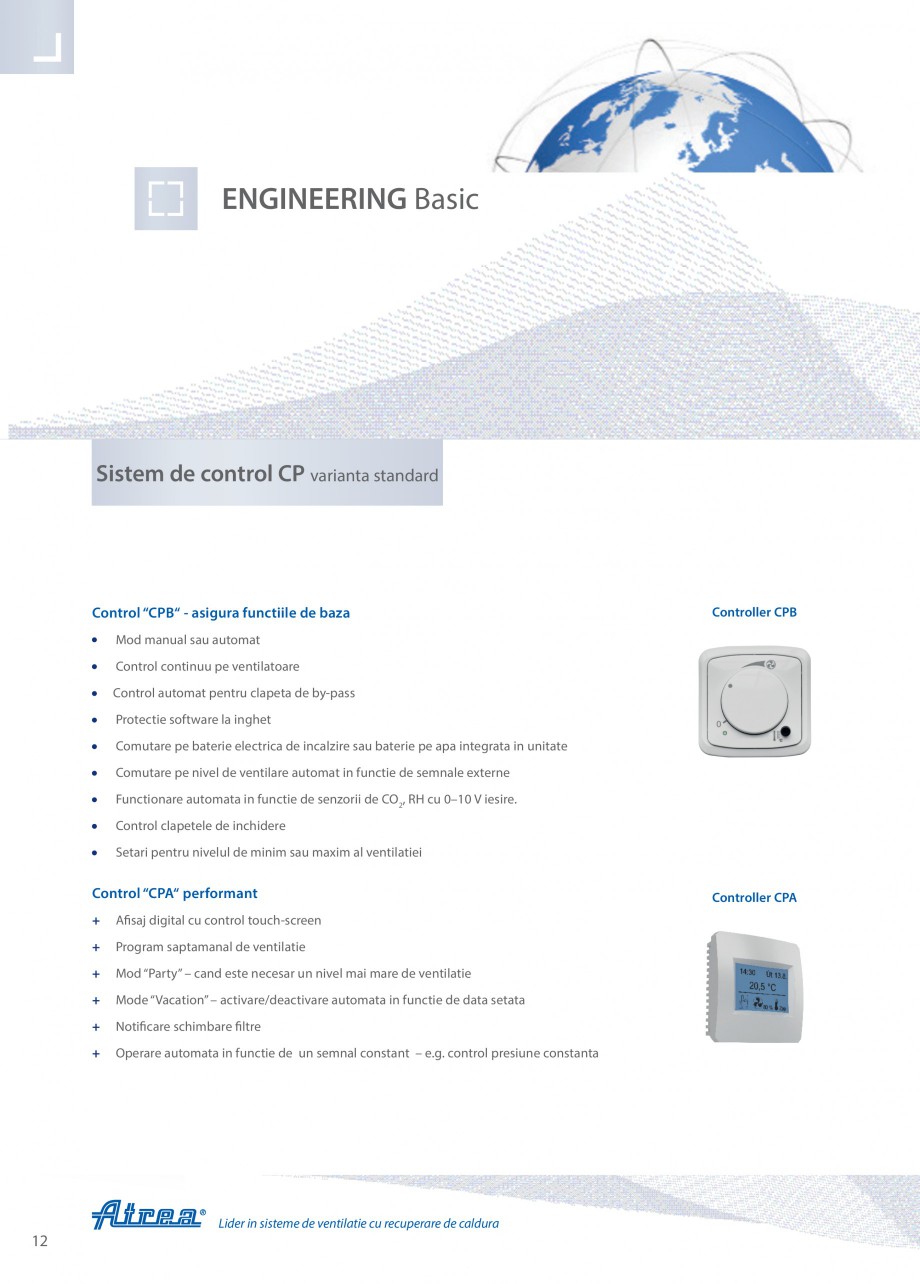

Pagina 12-Unitate de ventilatie ATREA DUPLEX BASIC Catalog, brosura Romana tru a furniza un debit constant de ...

Pagina 13 - Unitate de ventilatie ATREA DUPLEX BASIC Catalog, brosura Romana ntate pe unitate si...

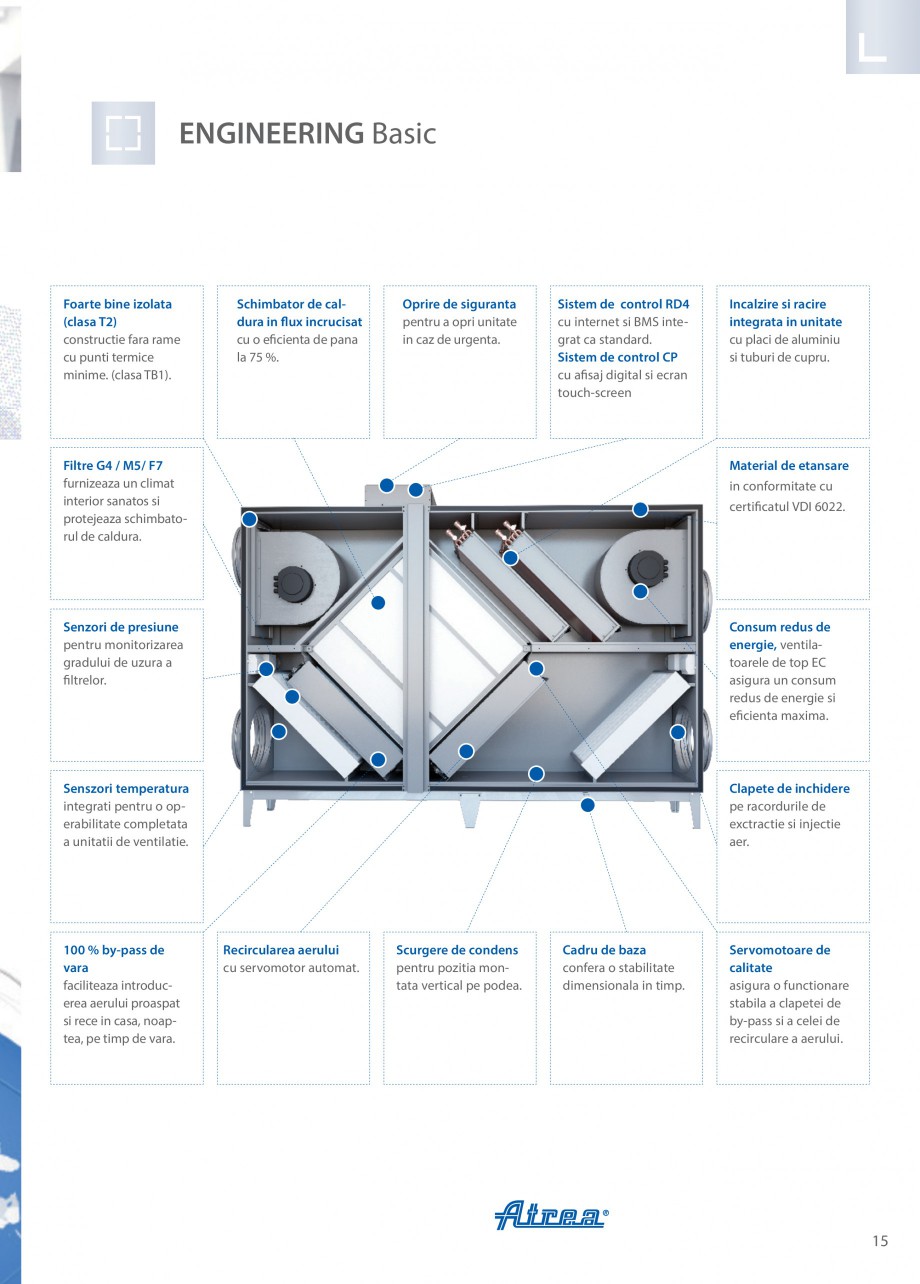

ntate pe unitate si conectate Clapeta de By-pass furnizeaza aer proaspat si filtrat in interiorul casei prin evitarea schimbatorului de caldura cu servomotor automat. Clapete de inchidere Filtrele de aer Clapetele de inchidere trebuiesc montate pe portul de admisie aer si extractie aer. Sunt echipate cu un servomotor automat si au rolul de a se inchide in cazul caderilor de curent pentru a proteja schimbatorul de caldura. Linia DUPLEX Basic au ca standard filtre de clasa G4/G4. Pot fi comandate separat filtre M5 sau F7. RE-TPO Control pentru bateria de incalzire pe apa EPO-V preincalzitor electric Sunt folosite pentru a controla performantele bateriei de incalzire pe apa. Sunt echipate cu o pompa in trei trepte, doua robinete, valva de mixaj 3-cai sau 4-cai cu servomotor Belimo. Preincazlitoarele electrice EPO-V protejeaza schimbatorul de la caldura la inghet atunci cand este ceruta functia presiune constanta. Sunt montate in conducta pe racordul de admisie aer proaspat de af

Pagina 13-Unitate de ventilatie ATREA DUPLEX BASIC Catalog, brosura Romana ntate pe unitate si conectate
...

Pagina 14 - Unitate de ventilatie ATREA DUPLEX BASIC Catalog, brosura Romana ara (e1).

Conexiune...

ara (e1). Conexiune flexibila T baterie de incalzire pe apa Flansele flexibile trebuiesc montate pe racordurile unde sunt ventilatoarele. Rolul lor este de a atenua zgomotul propagat in conducte. Pot fi circulare sau rectangulare. 10 Clapeta de recirculare aer Bateria de incalzire pe apa este integrata in unitate. Pentru sisteme de pana la 110 °C si 1,0 Mpa. Concepute pentru a fi compatibile cu surse de apa la temp. joase. (Ex. Pompe de caldura). Lider in sisteme de ventilatie cu recuperare de caldura VERTICAL PE PODEA, SUSPEDAT DE TAVAN, SI ORIZONTAL PE PODEA Unitatile DUPLEX Basic montate sub tavan ne permit o variatate mare de orientare a racordurile unitatii. ACCESORII OPTIONALE Manometre oblice Filtre de schimb casetate Este un accesoriu pentru filtre care ne permite sa vizualizam usor pierderea de presiune prin filtre. Sunt obligatorii pentru unitatile la care se doreste certificat igienic VDI 6022. Filtrele de schimb casetate sunt livrate in functie de unitatea de

Pagina 14-Unitate de ventilatie ATREA DUPLEX BASIC Catalog, brosura Romana ara (e1).

Conexiune flexibila

T...

Pagina 15 - Unitate de ventilatie ATREA DUPLEX BASIC Catalog, brosura Romana
ventilatie. Sunt de...

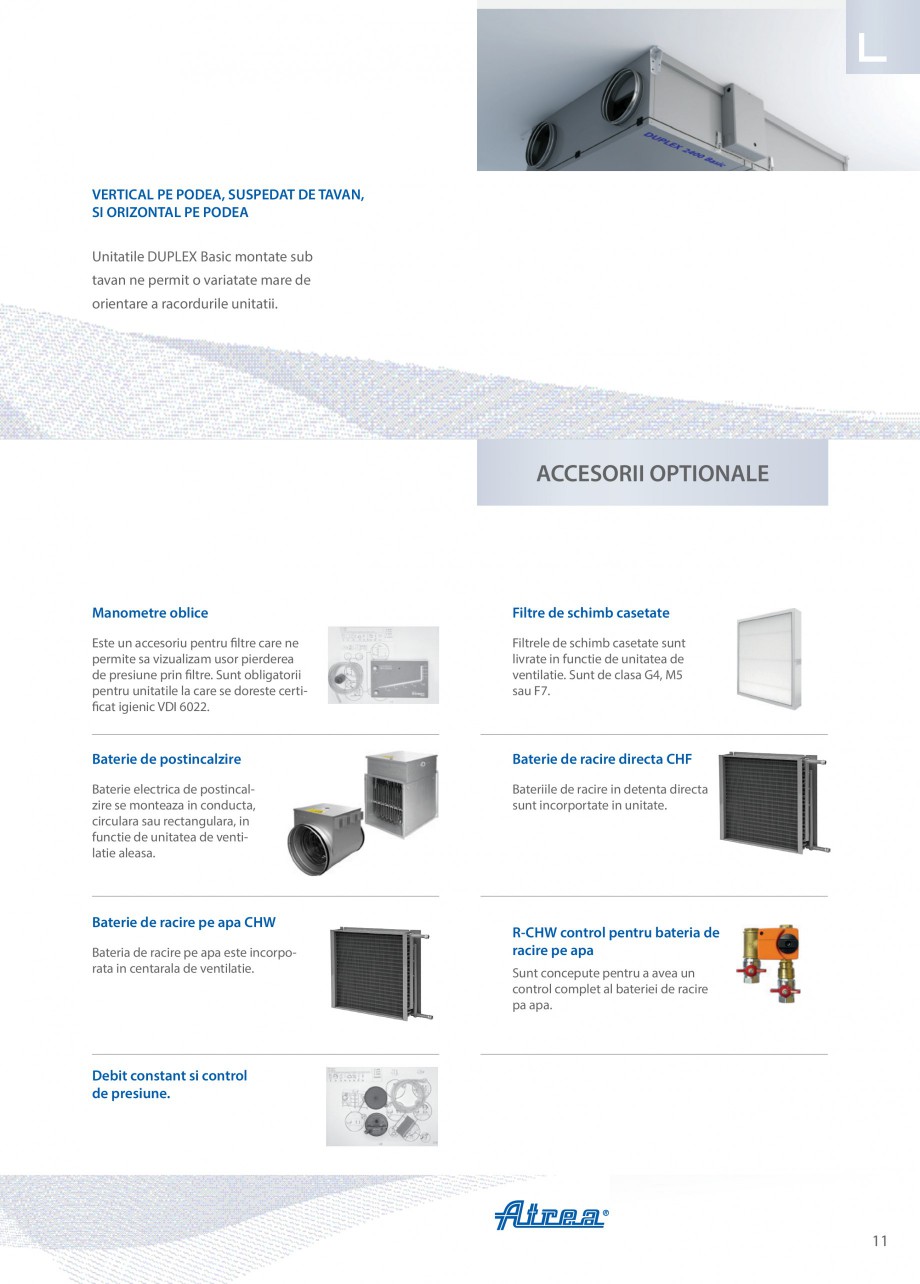

ventilatie. Sunt de clasa G4, M5 sau F7. Baterie de postincalzire Baterie de racire directa CHF Baterie electrica de postincalzire se monteaza in conducta, circulara sau rectangulara, in functie de unitatea de ventilatie aleasa. Bateriile de racire in detenta directa sunt incorportate in unitate. Baterie de racire pe apa CHW Bateria de racire pe apa este incorporata in centarala de ventilatie. R-CHW control pentru bateria de racire pe apa Sunt concepute pentru a avea un control complet al bateriei de racire pa apa. Debit constant si control de presiune. 11 ENGINEERING Basic Sistem de control CP varianta standard Control “CPB“ - asigura functiile de baza Controller CPB Mod manual sau automat Control continuu pe ventilatoare Control automat pentru clapeta de by-pass Protectie software la inghet Comutare pe baterie electrica de incalzire sau baterie pe apa integrata in unitate Comutare pe nivel de ventilare automat in functie de semnale externe Functionare automat

Pagina 15-Unitate de ventilatie ATREA DUPLEX BASIC Catalog, brosura Romana
ventilatie. Sunt de clasa G4, M5...

Pagina 16 - Unitate de ventilatie ATREA DUPLEX BASIC Catalog, brosura Romana a in functie de...

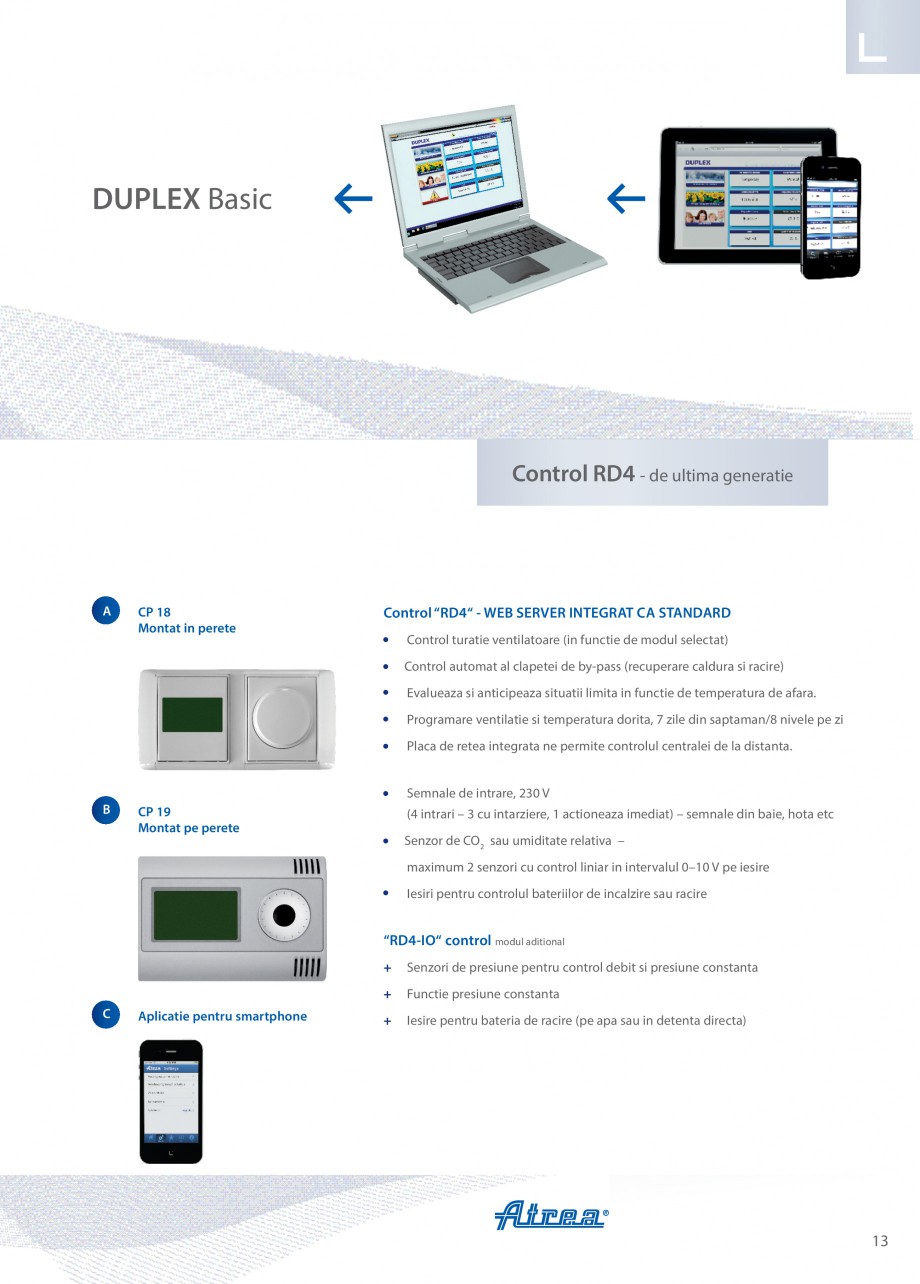

a in functie de senzorii de CO2, RH cu 0–10 V iesire. Control clapetele de inchidere Setari pentru nivelul de minim sau maxim al ventilatiei Control “CPA“ performant + Afisaj digital cu control touch-screen + Program saptamanal de ventilatie + Mod “Party” – cand este necesar un nivel mai mare de ventilatie + Mode “Vacation” – activare/deactivare automata in functie de data setata + Notificare schimbare filtre + Operare automata in functie de un semnal constant – e.g. control presiune constanta 12 Lider in sisteme de ventilatie cu recuperare de caldura Controller CPA DUPLEX Basic Control RD4 - de ultima generatie A CP 18 Montat in perete Control “RD4“ - WEB SERVER INTEGRAT CA STANDARD Control turatie ventilatoare (in functie de modul selectat) Control automat al clapetei de by-pass (recuperare caldura si racire) Evalueaza si anticipeaza situatii limita in functie de temperatura de afara. Programare ventilatie si temperatura dorita, 7 zile
