Unitate de ventilatie ATREA DUPLEX MULTI-N Rooftop

Limba: Romana

85 afisari

Tip documentatie: Catalog, brosura

Pagina 1 - Unitate de ventilatie ATREA DUPLEX MULTI-N Rooftop Catalog, brosura Romana RO

LINIA...

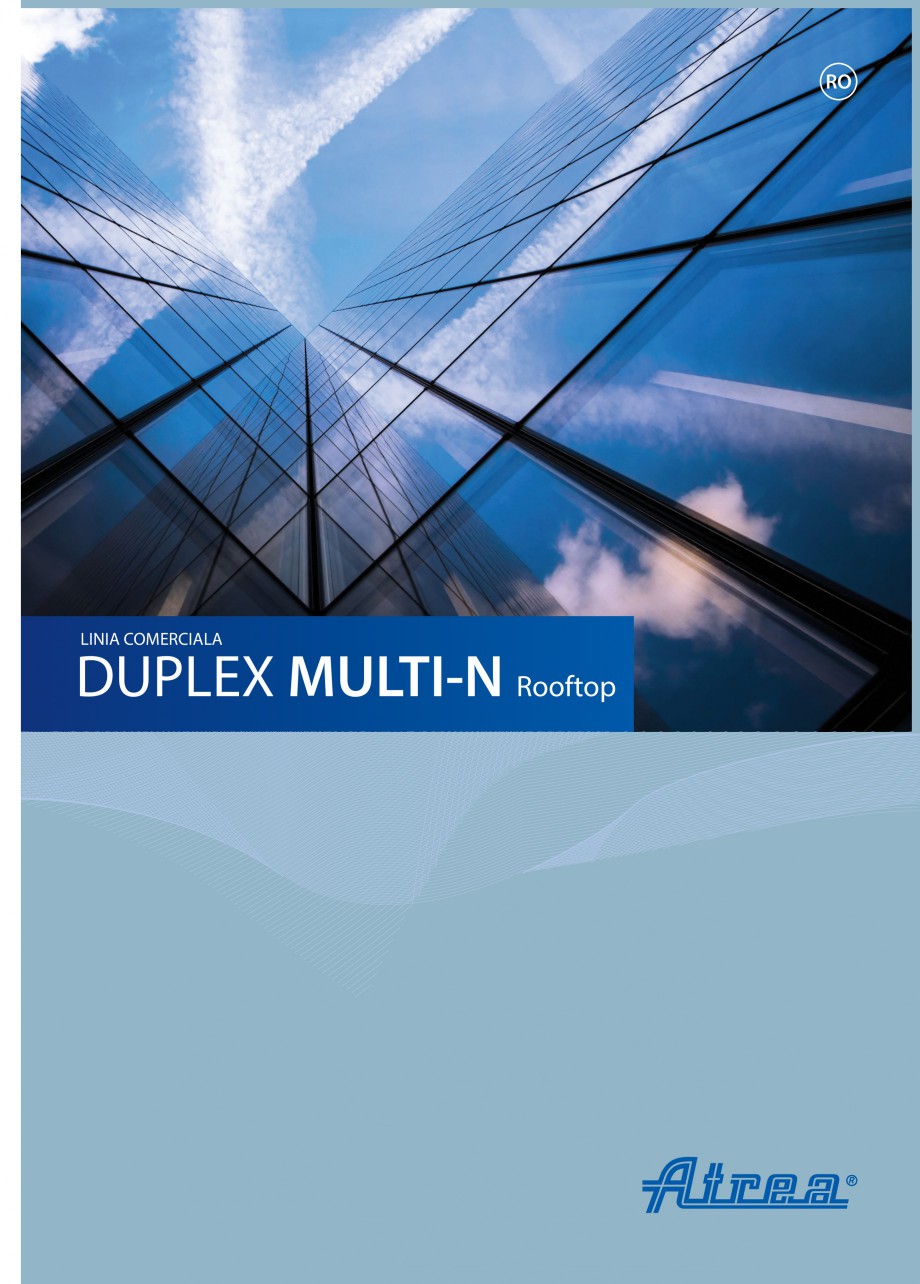

RO LINIA COMERCIALA DUPLEX MULTI-N Rooftop Lider in sisteme de ventilatie cu recuperare de caldura ATREA este o companie privata, care a luat fiinta in anul 1990 in Cehia. In scurt timp de la infiintare a inceput sa se concetreze pe productia unitatilor de ventilatie cu recuperare de caldura. Fondatorul companiei a patentat multe certificate de autor, brevete de invenție, desene și modele industriale în acest domeniu. Produsele ATREA de inalta calitate au inceput sa isi faca loc pe pietele exigente ale Europei. Datorita situatiei economice si a pozitiei geografice, Atrea s-a concentrat in prima faza pe piata germana unde are o prezenta foarte bine inradacitata si apreciata de catre clienti. In pasii urmatori ai dezvoltarii, Atrea s-a extins pe alte piete europene ca Olanda, Elvetia, Italia, UK, Slovenia, Romania Letonia si altele. In anul 2013 Atrea a lansat o linie noua de produse, DUPLEX Multi-N Rooftop, caracterizata prin performante excelente si un sistem de control de ulti

Pagina 1-Unitate de ventilatie ATREA DUPLEX MULTI-N Rooftop Catalog, brosura Romana RO

LINIA COMERCIALA
...

Pagina 2 - Unitate de ventilatie ATREA DUPLEX MULTI-N Rooftop Catalog, brosura Romana ma generatie.
...

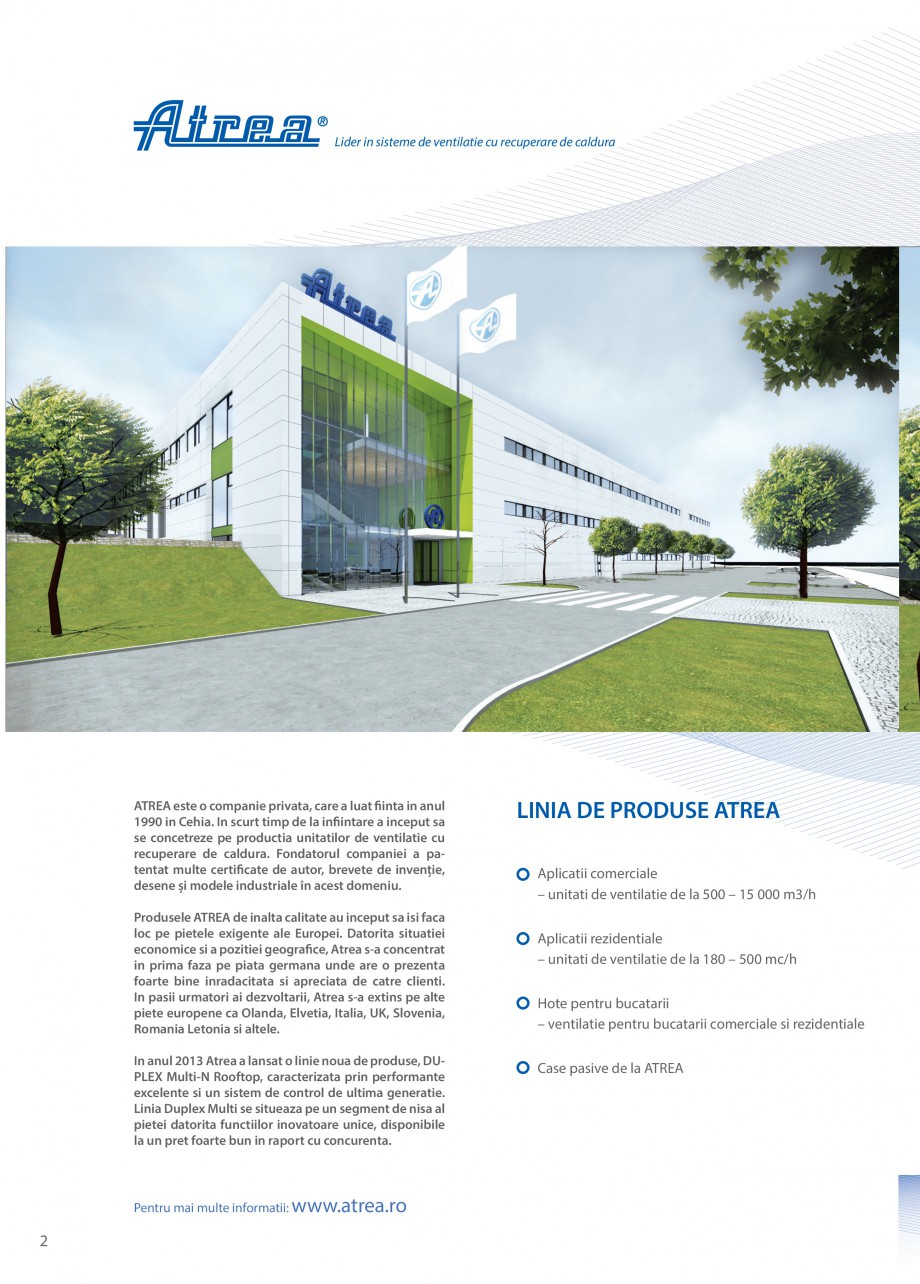

ma generatie. Linia Duplex Multi se situeaza pe un segment de nisa al pietei datorita functiilor inovatoare unice, disponibile la un pret foarte bun in raport cu concurenta. Pentru mai multe informatii: www.atrea.ro 2 LINIA DE PRODUSE ATREA Aplicatii comerciale – unitati de ventilatie de la 500 – 15 000 m3/h Aplicatii rezidentiale – unitati de ventilatie de la 180 – 500 mc/h Hote pentru bucatarii – ventilatie pentru bucatarii comerciale si rezidentiale Case pasive de la ATREA BUSINESS Multi-N Rooftop Design excelent Placa de retea integrata 93 % randament Costuri mici de service si mentenanta 100 % customizabil Aplicatie pentru smart phone Dimensiuni compacte LCC – amortizare investitie in timp scurt Optional cadru de sustinere BMS compatibil Preincalzire, incalzire si racire integrata Certificat igienic VDI 6022 * Filtre usor de inlocuit, Certificat Passive House * * prevazute pentru 2014 ENGINEERING Multi-N Rooftop O linie completa de 1500, 2500, 350

Pagina 2-Unitate de ventilatie ATREA DUPLEX MULTI-N Rooftop Catalog, brosura Romana ma generatie.
Linia...

Pagina 3 - Unitate de ventilatie ATREA DUPLEX MULTI-N Rooftop Catalog, brosura Romana 0, 5000,
...

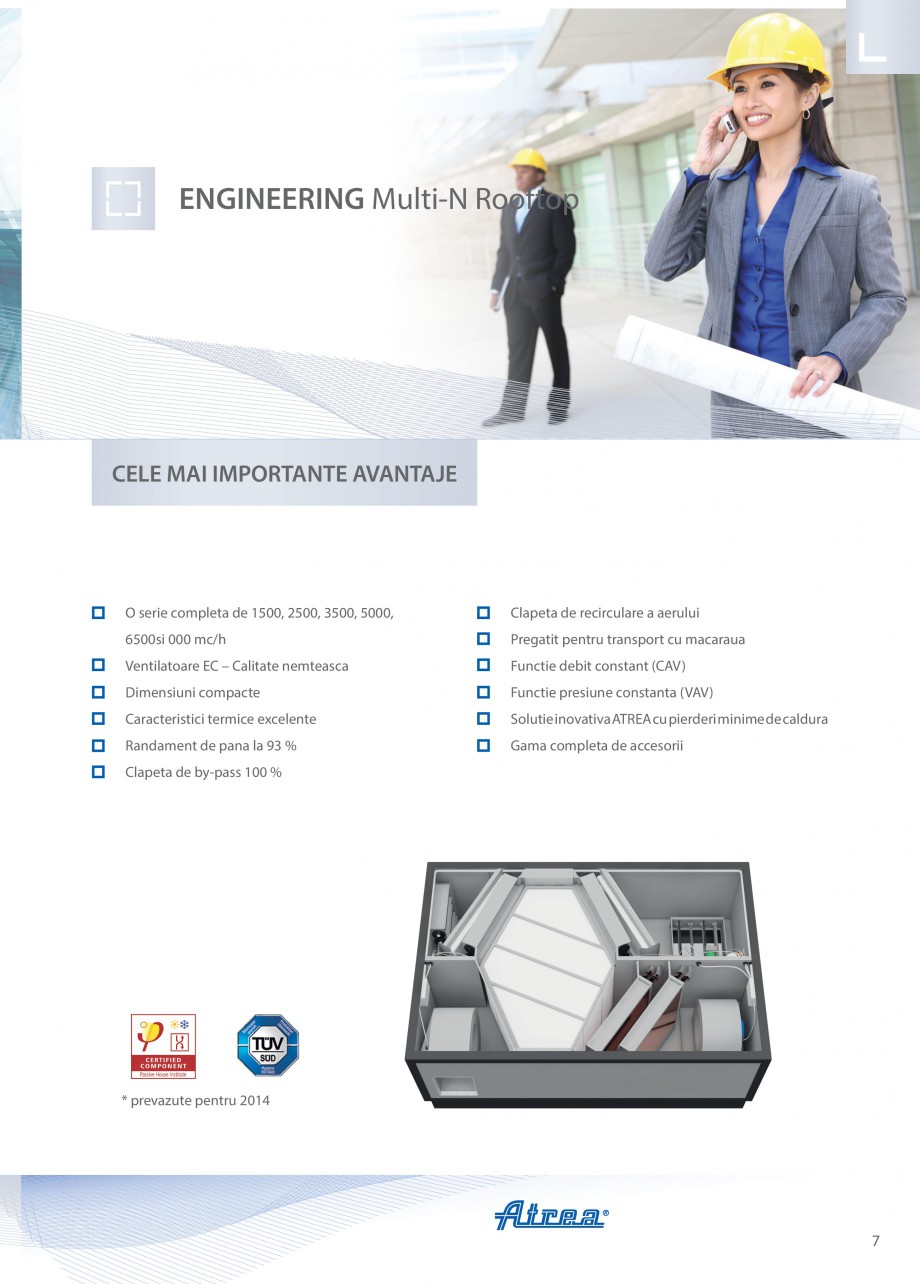

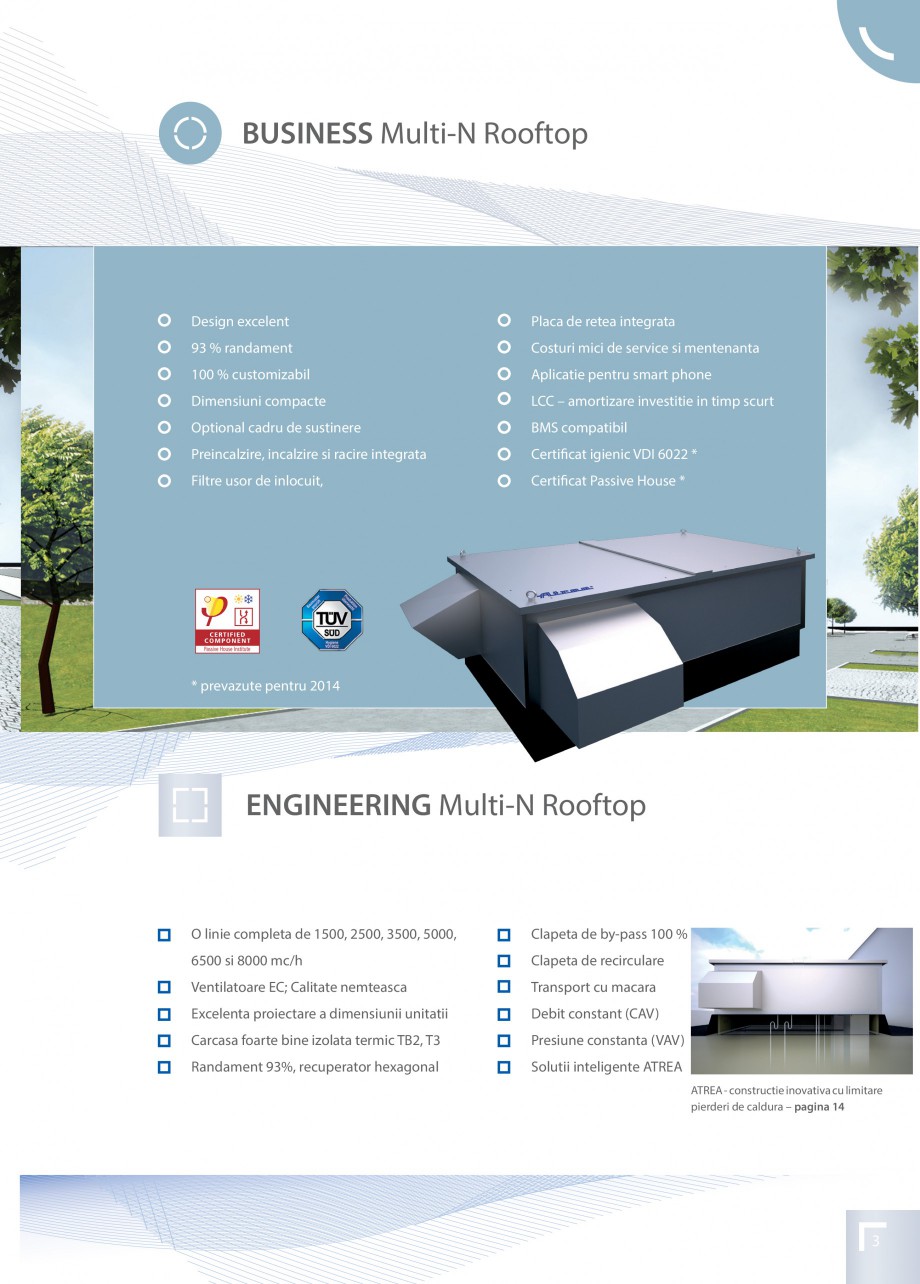

0, 5000, Clapeta de by-pass 100 % 6500 si 8000 mc/h Clapeta de recirculare Ventilatoare EC; Calitate nemteasca Transport cu macara Excelenta proiectare a dimensiunii unitatii Debit constant (CAV) Carcasa foarte bine izolata termic TB2, T3 Presiune constanta (VAV) Randament 93%, recuperator hexagonal Solutii inteligente ATREA ATREA - constructie inovativa cu limitare pierderi de caldura – pagina 14 3 BUSINESS Multi-N Rooftop POLITA DE CONTINUT VANZATOR 1. Design excelent – unitatile sunt concepute cu un design foarte atractiv, punandu-se accent pe un proces facil de instalare si punere in functiune care usureaza munca instalatorilor. Toate componentele pot fi usor accesate. sala cu placa de internet ca standard! Fara costuri suplimentare. Datorita placii de retea unitatea de ventilatie poate fi controlata de la distanta prin internet, ceea ce constituie un avantaj unic in Romania 2. Schimbator de caldura in hexagonal, eficienta de pana la 93%– noua generatie de s

Pagina 3-Unitate de ventilatie ATREA DUPLEX MULTI-N Rooftop Catalog, brosura Romana 0, 5000,

Clapeta de...

Pagina 4 - Unitate de ventilatie ATREA DUPLEX MULTI-N Rooftop Catalog, brosura Romana chimbatoare de...

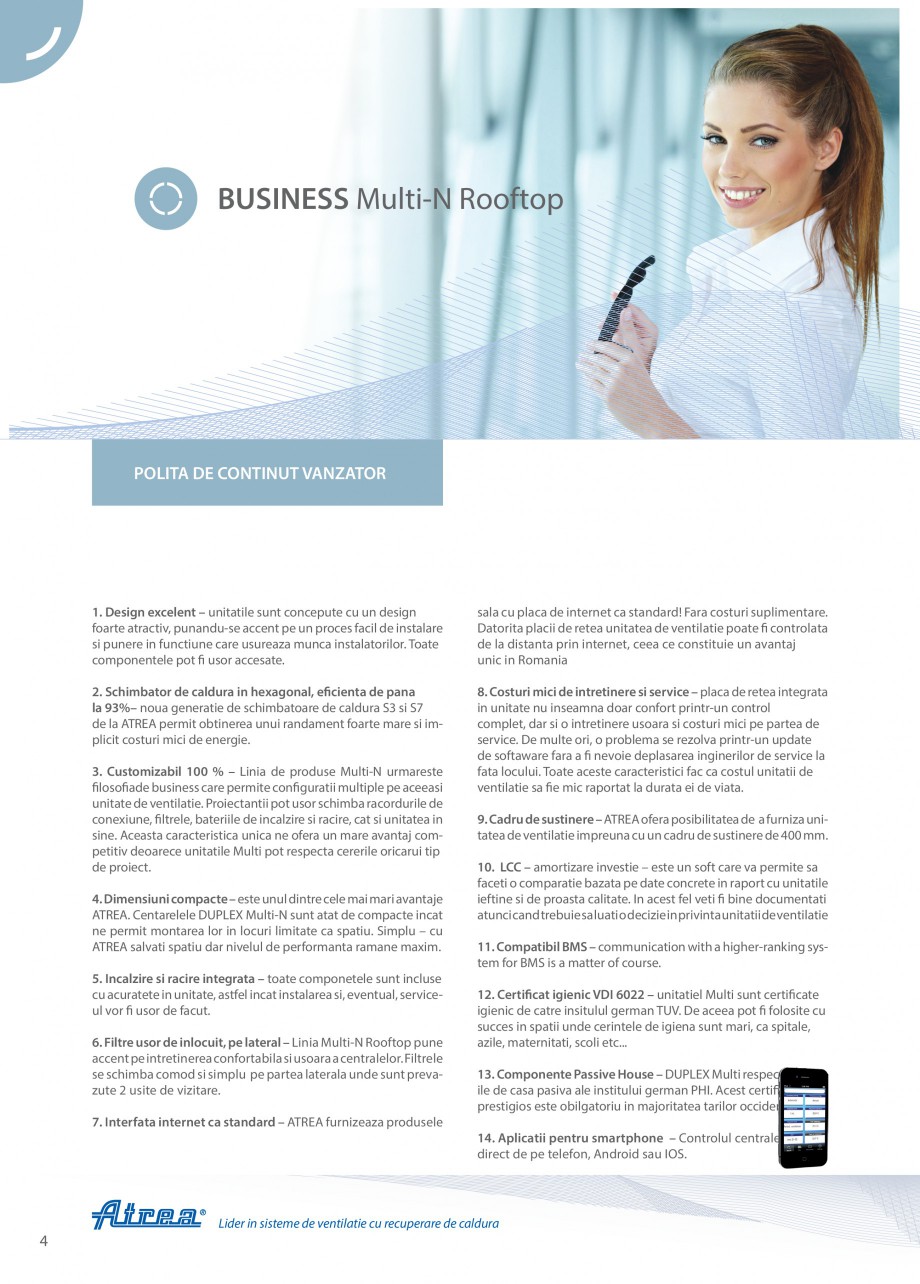

chimbatoare de caldura S3 si S7 de la ATREA permit obtinerea unui randament foarte mare si implicit costuri mici de energie. 8. Costuri mici de intretinere si service – placa de retea integrata in unitate nu inseamna doar confort printr-un control complet, dar si o intretinere usoara si costuri mici pe partea de service. De multe ori, o problema se rezolva printr-un update de softaware fara a fi nevoie deplasarea inginerilor de service la fata locului. Toate aceste caracteristici fac ca costul unitatii de ventilatie sa fie mic raportat la durata ei de viata. 3. Customizabil 100 % – Linia de produse Multi-N urmareste filosofiade business care permite configuratii multiple pe aceeasi unitate de ventilatie. Proiectantii pot usor schimba racordurile de conexiune, filtrele, bateriile de incalzire si racire, cat si unitatea in sine. Aceasta caracteristica unica ne ofera un mare avantaj competitiv deoarece unitatile Multi pot respecta cererile oricarui tip de proiect. 4. Dimensiuni comp

Pagina 4-Unitate de ventilatie ATREA DUPLEX MULTI-N Rooftop Catalog, brosura Romana chimbatoare de caldura S3...

Pagina 5 - Unitate de ventilatie ATREA DUPLEX MULTI-N Rooftop Catalog, brosura Romana acte – este ...

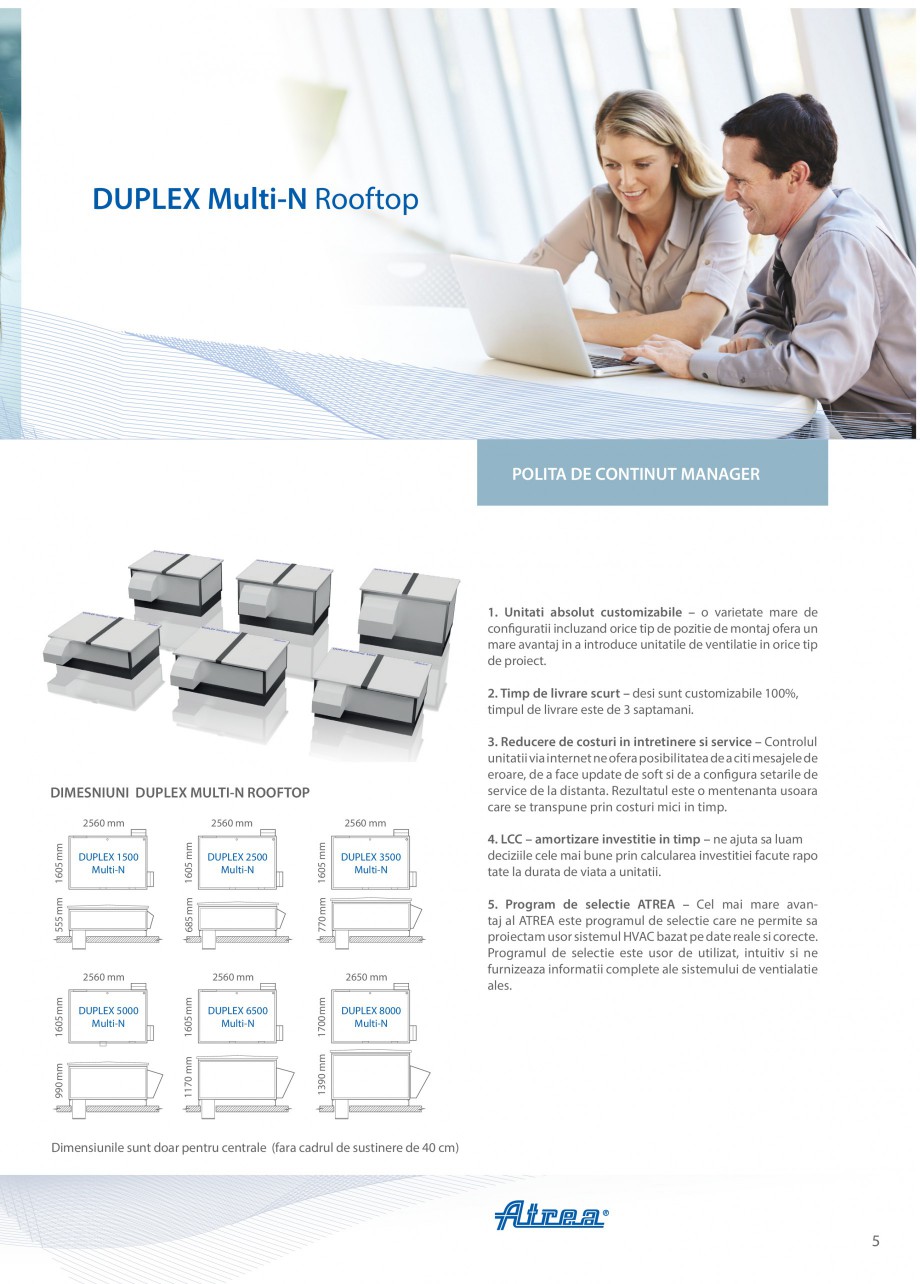

acte – este unul dintre cele mai mari avantaje ATREA. Centarelele DUPLEX Multi-N sunt atat de compacte incat ne permit montarea lor in locuri limitate ca spatiu. Simplu – cu ATREA salvati spatiu dar nivelul de performanta ramane maxim. 5. Incalzire si racire integrata – toate componetele sunt incluse cu acuratete in unitate, astfel incat instalarea si, eventual, serviceul vor fi usor de facut. 6. Filtre usor de inlocuit, pe lateral – Linia Multi-N Rooftop pune accent pe intretinerea confortabila si usoara a centralelor. Filtrele se schimba comod si simplu pe partea laterala unde sunt prevazute 2 usite de vizitare. 7. Interfata internet ca standard – ATREA furnizeaza produsele 4 9. Cadru de sustinere – ATREA ofera posibilitatea de a furniza unitatea de ventilatie impreuna cu un cadru de sustinere de 400 mm. 10. LCC – amortizare investie – este un soft care va permite sa faceti o comparatie bazata pe date concrete in raport cu unitatile ieftine si de proasta calitate. I

Pagina 5-Unitate de ventilatie ATREA DUPLEX MULTI-N Rooftop Catalog, brosura Romana acte – este unul dintre...

Pagina 6 - Unitate de ventilatie ATREA DUPLEX MULTI-N Rooftop Catalog, brosura Romana n acest fel...

n acest fel veti fi bine documentati atunci cand trebuie sa luati o decizie in privinta unitatii de ventilatie 11. Compatibil BMS – communication with a higher-ranking system for BMS is a matter of course. 12. Certificat igienic VDI 6022 – unitatiel Multi sunt certificate igienic de catre insitulul german TUV. De aceea pot fi folosite cu succes in spatii unde cerintele de igiena sunt mari, ca spitale, azile, maternitati, scoli etc... 13. Componente Passive House – DUPLEX Multi respecta criteriile de casa pasiva ale institului german PHI. Acest certificat prestigios este obilgatoriu in majoritatea tarilor occidentale 14. Aplicatii pentru smartphone – Controlul centralei se face direct de pe telefon, Android sau IOS. Lider in sisteme de ventilatie cu recuperare de caldura DUPLEX Multi-N Rooftop POLITA DE CONTINUT MANAGER 1. Unitati absolut customizabile – o varietate mare de configuratii incluzand orice tip de pozitie de montaj ofera un mare avantaj in a introduce unitatil

Pagina 6-Unitate de ventilatie ATREA DUPLEX MULTI-N Rooftop Catalog, brosura Romana n acest fel veti fi bine ...

Pagina 7 - Unitate de ventilatie ATREA DUPLEX MULTI-N Rooftop Catalog, brosura Romana e de...

e de ventilatie in orice tip de proiect. 2. Timp de livrare scurt – desi sunt customizabile 100%, timpul de livrare este de 3 saptamani. 3. Reducere de costuri in intretinere si service – Controlul unitatii via internet ne ofera posibilitatea de a citi mesajele de eroare, de a face update de soft si de a configura setarile de service de la distanta. Rezultatul este o mentenanta usoara care se transpune prin costuri mici in timp. DIMESNIUNI DUPLEX MULTI-N ROOFTOP 1605 mm DUPLEX 3500 Multi-N 1700 mm DUPLEX 6500 Multi-N 2650 mm 4. LCC – amortizare investitie in timp – ne ajuta sa luam deciziile cele mai bune prin calcularea investitiei facute rapo tate la durata de viata a unitatii. 5. Program de selectie ATREA – Cel mai mare avantaj al ATREA este programul de selectie care ne permite sa proiectam usor sistemul HVAC bazat pe date reale si corecte. Programul de selectie este usor de utilizat, intuitiv si ne furnizeaza informatii complete ale sistemului de ventialatie ales.

Pagina 7-Unitate de ventilatie ATREA DUPLEX MULTI-N Rooftop Catalog, brosura Romana e de ventilatie in orice ...

Pagina 8 - Unitate de ventilatie ATREA DUPLEX MULTI-N Rooftop Catalog, brosura Romana

DUPLEX 8000
...

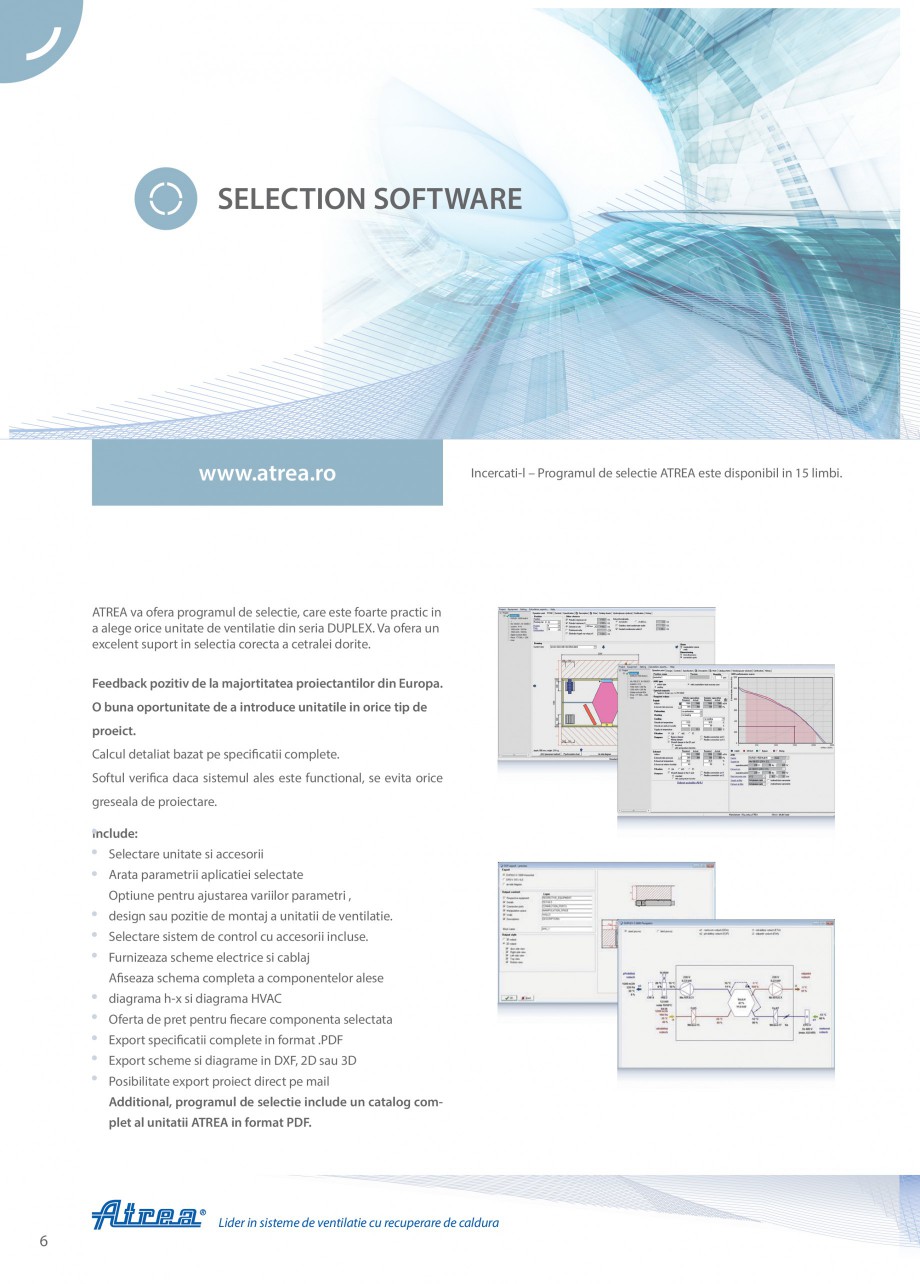

DUPLEX 8000 Multi-N 1390 mm 1605 mm DUPLEX 5000 Multi-N 2560 mm 1170 mm 1605 mm 2560 mm 990 mm DUPLEX 2500 Multi-N 2560 mm 770 mm 1605 mm 2560 mm 685 mm DUPLEX 1500 Multi-N 555 mm 1605 mm 2560 mm Dimensiunile sunt doar pentru centrale (fara cadrul de sustinere de 40 cm) 5 SELECTION SOFTWARE www.atrea.ro Incercati-l – Programul de selectie ATREA este disponibil in 15 limbi. ATREA va ofera programul de selectie, care este foarte practic in a alege orice unitate de ventilatie din seria DUPLEX. Va ofera un excelent suport in selectia corecta a cetralei dorite. Feedback pozitiv de la majortitatea proiectantilor din Europa. O buna oportunitate de a introduce unitatile in orice tip de proeict. Calcul detaliat bazat pe specificatii complete. Softul verifica daca sistemul ales este functional, se evita orice greseala de proiectare. Include: Selectare unitate si accesorii Arata parametrii aplicatiei selectate Optiune pentru ajustarea variilor parametri , design sau p

Pagina 8-Unitate de ventilatie ATREA DUPLEX MULTI-N Rooftop Catalog, brosura Romana

DUPLEX 8000
Multi-N
...

Pagina 9 - Unitate de ventilatie ATREA DUPLEX MULTI-N Rooftop Catalog, brosura Romana ozitie de...

ozitie de montaj a unitatii de ventilatie. Selectare sistem de control cu accesorii incluse. Furnizeaza scheme electrice si cablaj Afiseaza schema completa a componentelor alese diagrama h-x si diagrama HVAC Oferta de pret pentru fiecare componenta selectata Export specificatii complete in format .PDF Export scheme si diagrame in DXF, 2D sau 3D Posibilitate export proiect direct pe mail Additional, programul de selectie include un catalog complet al unitatii ATREA in format PDF. Lider in sisteme de ventilatie cu recuperare de caldura 6 ENGINEERING Multi-N Rooftop CELE MAI IMPORTANTE AVANTAJE O serie completa de 1500, 2500, 3500, 5000, Clapeta de recirculare a aerului 6500si 000 mc/h Pregatit pentru transport cu macaraua Ventilatoare EC – Calitate nemteasca Functie debit constant (CAV) Dimensiuni compacte Functie presiune constanta (VAV) Caracteristici termice excelente Solutie inovativa ATREA cu pierderi minime de caldura Randament de pana la 93 % Gama completa de ac

Pagina 9-Unitate de ventilatie ATREA DUPLEX MULTI-N Rooftop Catalog, brosura Romana ozitie de montaj a...

Pagina 10 - Unitate de ventilatie ATREA DUPLEX MULTI-N Rooftop Catalog, brosura Romana cesorii
...

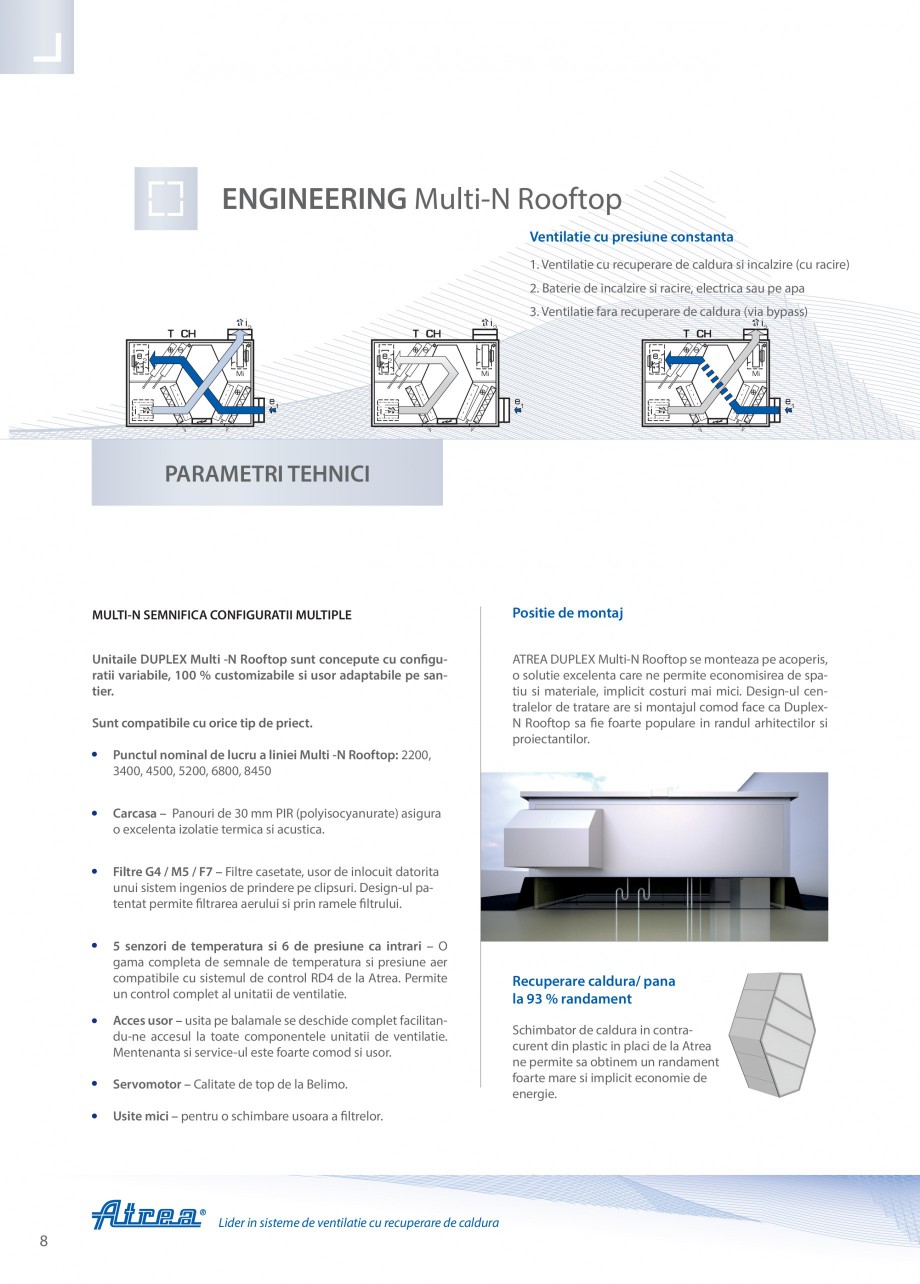

cesorii Clapeta de by-pass 100 % * prevazute pentru 2014 7 ENGINEERING Multi-N Rooftop Ventilatie cu presiune constanta 1. Ventilatie cu recuperare de caldura si incalzire (cu racire) 2. Baterie de incalzire si racire, electrica sau pe apa i2 T CH T CH e2 e2 Mi e1 i2 T CH e2 Mi i1 3. Ventilatie fara recuperare de caldura (via bypass) i2 i1 Mi e1 i1 e1 PARAMETRI TEHNICI MULTI-N SEMNIFICA CONFIGURATII MULTIPLE Positie de montaj Unitaile DUPLEX Multi -N Rooftop sunt concepute cu configuratii variabile, 100 % customizabile si usor adaptabile pe santier. ATREA DUPLEX Multi-N Rooftop se monteaza pe acoperis, o solutie excelenta care ne permite economisirea de spatiu si materiale, implicit costuri mai mici. Design-ul centralelor de tratare are si montajul comod face ca DuplexN Rooftop sa fie foarte populare in randul arhitectilor si proiectantilor. Sunt compatibile cu orice tip de priect. Punctul nominal de lucru a liniei Multi -N Rooftop: 2200, 3400, 4500, 5200, 68

Pagina 10-Unitate de ventilatie ATREA DUPLEX MULTI-N Rooftop Catalog, brosura Romana cesorii

Clapeta de...

Pagina 11 - Unitate de ventilatie ATREA DUPLEX MULTI-N Rooftop Catalog, brosura Romana 00, 8450...

00, 8450 Carcasa – Panouri de 30 mm PIR (polyisocyanurate) asigura o excelenta izolatie termica si acustica. Filtre G4 / M5 / F7 – Filtre casetate, usor de inlocuit datorita unui sistem ingenios de prindere pe clipsuri. Design-ul patentat permite filtrarea aerului si prin ramele filtrului. 5 senzori de temperatura si 6 de presiune ca intrari – O gama completa de semnale de temperatura si presiune aer compatibile cu sistemul de control RD4 de la Atrea. Permite un control complet al unitatii de ventilatie. Acces usor – usita pe balamale se deschide complet facilitandu-ne accesul la toate componentele unitatii de ventilatie. Mentenanta si service-ul este foarte comod si usor. Servomotor – Calitate de top de la Belimo. Usite mici – pentru o schimbare usoara a filtrelor. Lider in sisteme de ventilatie cu recuperare de caldura 8 Recuperare caldura/ pana la 93 % randament Schimbator de caldura in contracurent din plastic in placi de la Atrea ne permite sa obtinem un randament f

Pagina 11-Unitate de ventilatie ATREA DUPLEX MULTI-N Rooftop Catalog, brosura Romana 00, 8450
Carcasa –...

Pagina 12 - Unitate de ventilatie ATREA DUPLEX MULTI-N Rooftop Catalog, brosura Romana oarte mare si...

oarte mare si implicit economie de energie. DUPLEX Multi-N Rooftop PARAMETRI TEHNICI Clapeta by-pass 100 % Transport cu macaraua – Instalare usoara pe santier. furnizeaza aer proaspat si filtrat in intreriorul casei. Protectie la inghet automata – Protectia la inghet se face fie software prin turatia variabila a ventilatoarelor, fie prin atasarea unei baterii de preincalzire EPO-V. (vedeti Accesorii) Debit constant – Unitatea poate fi echipata cu accesorii suplimentare pentru a furniza un debit constant de aer. Presiune constanta – Linia Multi poate veni cu accesorii complete pentru a asigura o ventilatie la presiune constanta. Clapeta de recirculare cu servomotor automat. Incalzire – DUPLEX Multi ofera optiuni multiple de incalzire. Unitatea poate fi echipata cu o baterie de incalzire integrata pe apa sau electrica. Baterie poate fi si externa, in conducta. Racire –bateria de racire poate fi pe apa sau in detenta directa integrata in unitate. WEB Server Placa de

Pagina 12-Unitate de ventilatie ATREA DUPLEX MULTI-N Rooftop Catalog, brosura Romana oarte mare si implicit...

Pagina 13 - Unitate de ventilatie ATREA DUPLEX MULTI-N Rooftop Catalog, brosura Romana retea ne...

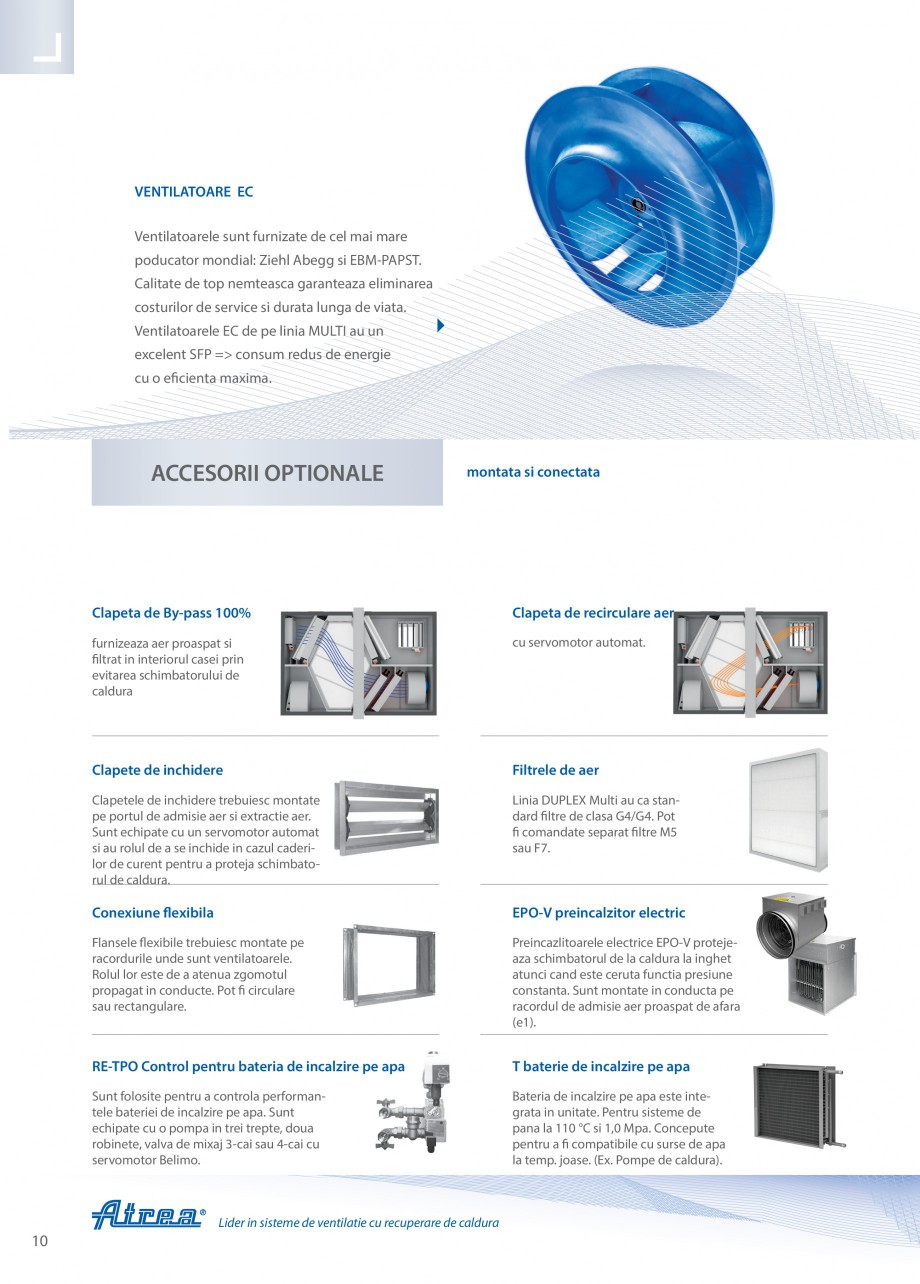

retea ne permite controlul unitatii prin internet de la distanta. Reduce costurile de mentenanta si service. Avantaj unic in Romania. Pre-incalzire – preincalzitor pe apa integrat. 9 VENTILATOARE EC Ventilatoarele sunt furnizate de cel mai mare poducator mondial: Ziehl Abegg si EBM-PAPST. Calitate de top nemteasca garanteaza eliminarea costurilor de service si durata lunga de viata. Ventilatoarele EC de pe linia MULTI au un excelent SFP => consum redus de energie cu o eficienta maxima. ACCESORII OPTIONALE montata si conectata Clapeta de By-pass 100% Clapeta de recirculare aer furnizeaza aer proaspat si filtrat in interiorul casei prin evitarea schimbatorului de caldura cu servomotor automat. Clapete de inchidere Filtrele de aer Clapetele de inchidere trebuiesc montate pe portul de admisie aer si extractie aer. Sunt echipate cu un servomotor automat si au rolul de a se inchide in cazul caderilor de curent pentru a proteja schimbatorul de caldura. Linia DUPLEX Multi au c

Pagina 13-Unitate de ventilatie ATREA DUPLEX MULTI-N Rooftop Catalog, brosura Romana retea ne permite...

Pagina 14 - Unitate de ventilatie ATREA DUPLEX MULTI-N Rooftop Catalog, brosura Romana a standard...

a standard filtre de clasa G4/G4. Pot fi comandate separat filtre M5 sau F7. Conexiune flexibila EPO-V preincalzitor electric Flansele flexibile trebuiesc montate pe racordurile unde sunt ventilatoarele. Rolul lor este de a atenua zgomotul propagat in conducte. Pot fi circulare sau rectangulare. Preincazlitoarele electrice EPO-V protejeaza schimbatorul de la caldura la inghet atunci cand este ceruta functia presiune constanta. Sunt montate in conducta pe racordul de admisie aer proaspat de afara (e1). RE-TPO Control pentru bateria de incalzire pe apa T baterie de incalzire pe apa Sunt folosite pentru a controla performantele bateriei de incalzire pe apa. Sunt echipate cu o pompa in trei trepte, doua robinete, valva de mixaj 3-cai sau 4-cai cu servomotor Belimo. Bateria de incalzire pe apa este integrata in unitate. Pentru sisteme de pana la 110 °C si 1,0 Mpa. Concepute pentru a fi compatibile cu surse de apa la temp. joase. (Ex. Pompe de caldura). Lider in sisteme de ventilat

Pagina 14-Unitate de ventilatie ATREA DUPLEX MULTI-N Rooftop Catalog, brosura Romana a standard filtre de...

Pagina 15 - Unitate de ventilatie ATREA DUPLEX MULTI-N Rooftop Catalog, brosura Romana ie cu...

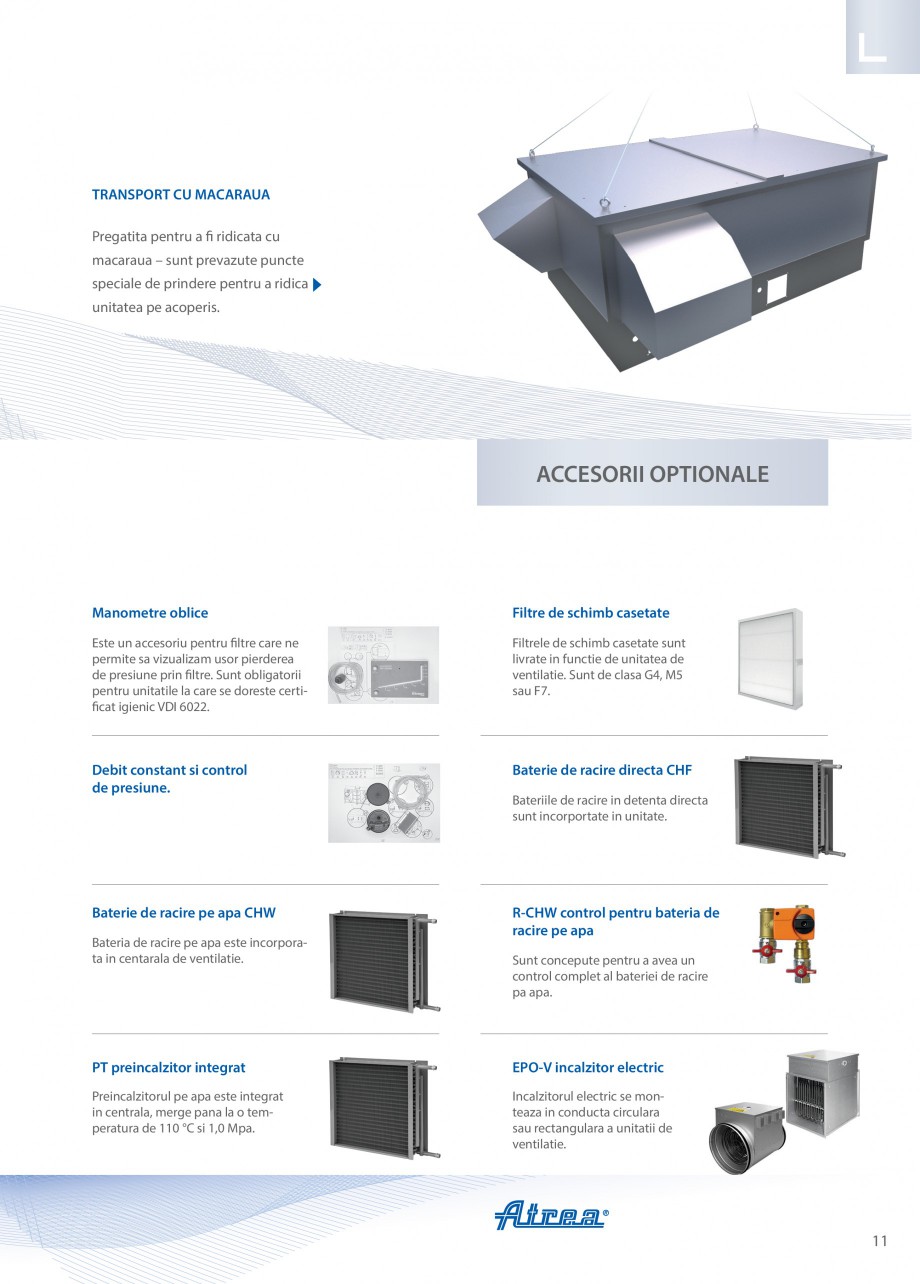

ie cu recuperare de caldura 10 TRANSPORT CU MACARAUA Pregatita pentru a fi ridicata cu macaraua – sunt prevazute puncte speciale de prindere pentru a ridica unitatea pe acoperis. ACCESORII OPTIONALE Manometre oblice Filtre de schimb casetate Este un accesoriu pentru filtre care ne permite sa vizualizam usor pierderea de presiune prin filtre. Sunt obligatorii pentru unitatile la care se doreste certificat igienic VDI 6022. Filtrele de schimb casetate sunt livrate in functie de unitatea de ventilatie. Sunt de clasa G4, M5 sau F7. Debit constant si control de presiune. Baterie de racire directa CHF Baterie de racire pe apa CHW R-CHW control pentru bateria de racire pe apa Bateria de racire pe apa este incorporata in centarala de ventilatie. Bateriile de racire in detenta directa sunt incorportate in unitate. Sunt concepute pentru a avea un control complet al bateriei de racire pa apa. PT preincalzitor integrat EPO-V incalzitor electric Preincalzitorul pe apa este integ

Pagina 15-Unitate de ventilatie ATREA DUPLEX MULTI-N Rooftop Catalog, brosura Romana ie cu recuperare de...

Pagina 16 - Unitate de ventilatie ATREA DUPLEX MULTI-N Rooftop Catalog, brosura Romana rat
in...

rat in centrala, merge pana la o temperatura de 110 °C si 1,0 Mpa. Incalzitorul electric se monteaza in conducta circulara sau rectangulara a unitatii de ventilatie. 11 ENGINEERING Multi-N Rooftop SISTEMUL DE CONTROL Unitatile de ventilatie din linia Multi-N Rooftop sunt dotate cu ultima generatie de sistem de control RD4 proiectat de ATREA. Controlul RD4 respecta cele mai mari standarde si cerinte de ventilatie a unei cladiri moderne. Functiile sistemului de control RD4: Debit constant – Ne permite sa integram senzori pentru control constant de debit de aer. Presiune constanta – Ne permite sa integram senzori de Controlul RD4 are ca standard placa de retea integrata. Ca rezultat, unitatile Multi pot fi controlate via internet direct de pe PC sau smartphone cu Android sau iOS. Mai mult, sistemul de control este integrat in unitate in timpul procesului de fabricatie, urmand un proces amanuntit de cali- presiune pentru control constant de presiune. Senzori CO2, umiditate r
