Proiectați îmbinările între elementele structurale cu uşurinţă în CYPE Connect
CYPE Connect este compatibil cu fluxul de lucru Open BIM și alte programe CYPE, poate importa modele BIM, poate genera documente detaliate și poate optimiza proiectarea îmbinărilor folosind metoda elementelor finite, care include puternicul motor de analiză OpenSees©.
Interfața sa intuitivă și capacitatea de a crea biblioteci de îmbinări îmbunătățesc eficiența procesului de proiectare structurală.
Programul nostru de proiectare folosește metoda elementelor finite care include motorul de analiză OpenSees©.

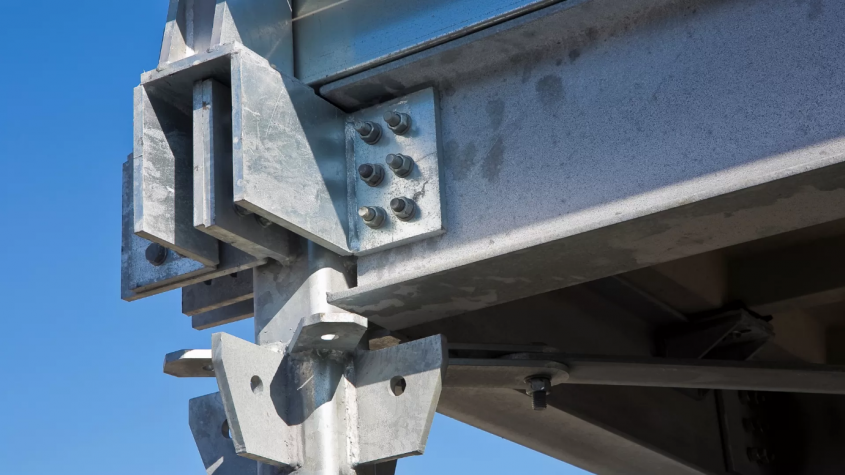

Îmbinările dintre elementele structurale sunt cruciale pentru a asigura siguranța și integritatea oricărui proiect. Acestea necesită o analiză precisă și, datorită progreselor tehnologice, au apărut soluții foarte inovatoare pentru a le rezolva. Aceste instrumente au reușit să se integreze perfect în ecosistemul software actual și sunt compatibile cu multe fluxuri de lucru Open BIM.
Proiectați cu ușurință îmbinările între elementele structurale
Pentru a proiecta îmbinările dintre elementele structurale, vă oferim CYPE Connect, care poate importa modele BIM, poate genera documente detaliate și poate optimiza proiectarea conexiunilor folosind metoda elementelor finite care include motorul de analiză OpenSees©. Acest instrument oferă precizie și eficiență în proiectarea structurală și vă ajută să proiectați și să verificați îmbinările dintre diferitele elemente structurale ale unui proiect. În plus, CYPE Connect oferă posibilitatea de a crea breviare detaliate de calcul ale fiecărei îmbinări din modelul BIM.

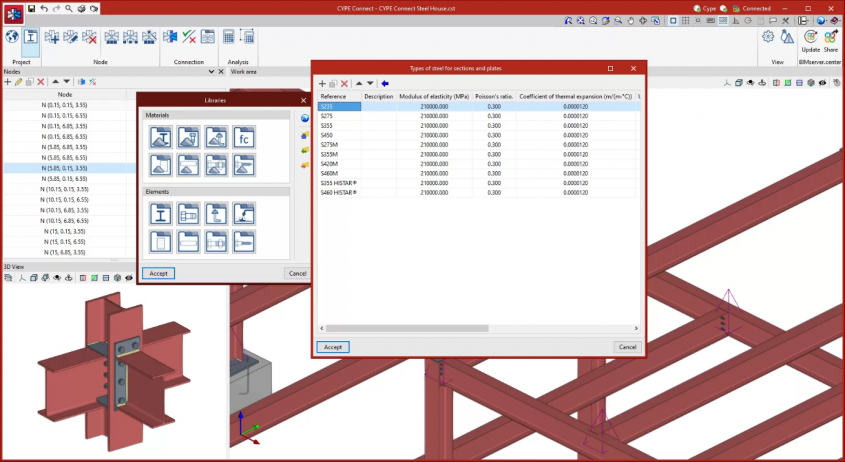

Interfața programului este intuitivă și păstrează stilul altor instrumente de modelare CYPE. Se integrează perfect în ecosistemul nostru și este compatibil cu fluxul de lucru Open BIM. Procesul de modelare este secvențial, astfel încât pașii necesari pentru modelarea unei conexiuni pot fi înregistrați și reproduși pentru alte îmbinări similare. Acest lucru permite utilizatorilor să creeze o bibliotecă de îmbinări pre-proiectate pentru a accelera procesul de proiectare.

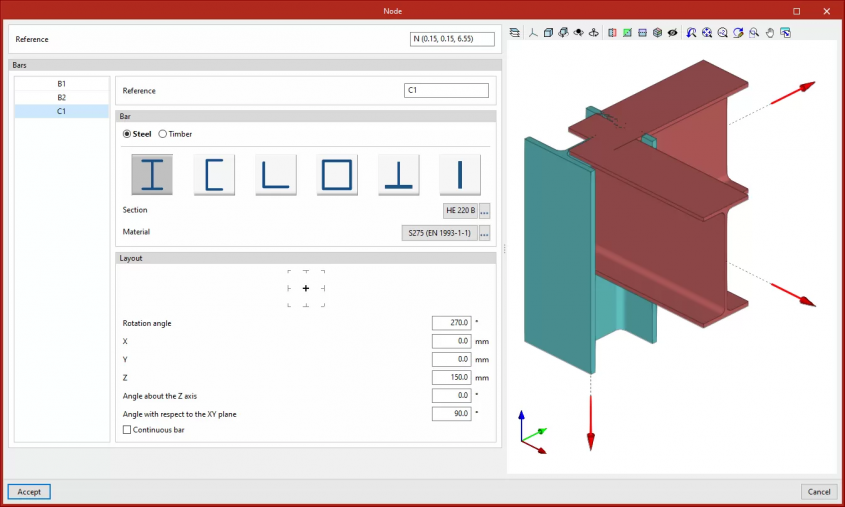

Este important de înțeles că un nod în ingineria structurală este un grup de bare, fiecare dintre acestea putând fi realizat din materiale diferite sau având geometrii diferite și care se întâlnesc la un anumit punct. Odată ce nodul este definit, următorul pas este modelarea și analiza îmbinării.
Link video: https://youtu.be/X4Nqe5fRcZ4
Cum să creați îmbinări cu CYPE Connect

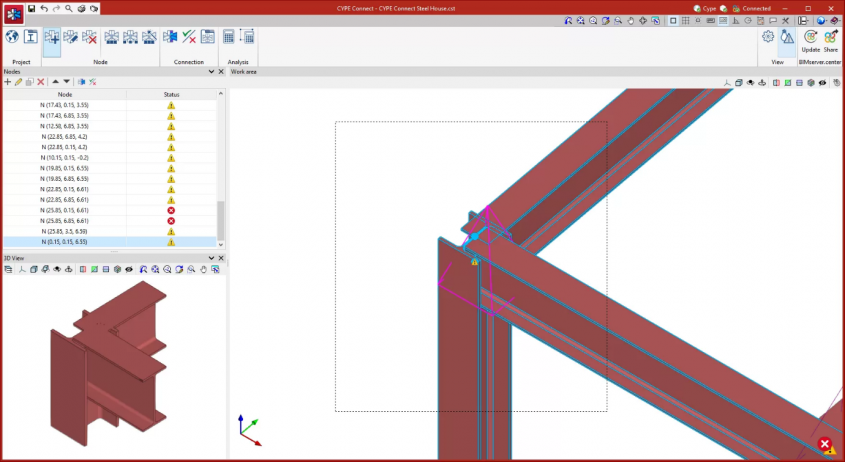

Crearea îmbinărilor în CYPE Connect este un proces intuitiv și flexibil care începe prin selectarea nodului care urmează să fie proiectat din „Lista de noduri”. Veți putea crea un model 3D detaliat al conexiunilor dintre grinzi, stâlpi și alte părți ale structurii, precum și să introduceți încărcările manual sau să le importați dintr-un program BIM de analiză structurală, oferindu-vă o vedere clară și precisă a proiectării îmbinării în orice moment.
Pentru a rezolva un nod, CYPE Connect are la dispoziție diferite instrumente, care variază în funcție de tipul de nod și de materialele folosite. Conexiunile pot fi rezolvate folosind diferite elemente, cum ar fi plăci, suduri, șuruburi, elemente de ancorare, dibluri și multe altele. În funcție de tipul specific de conexiune, se vor folosi diferite operații, cum ar fi crearea de goluri, plasarea ancorelor, aplicarea șuruburilor sau tăierea sau decuparea profilelor sau a plăcilor metalice.
Odată ce îmbinarea este definită cu toate operațiunile și setările sale, analiza este efectuată. În CYPE Connect, acest lucru se realizează prin simpla selectare a opțiunii de analiză, după care software-ul efectuează analizele și verificările necesare pentru a verifica integritatea și conformitatea reglementărilor îmbinării proiectate. Aceste verificări pot fi efectuate și în funcție de criteriile diferitelor coduri.

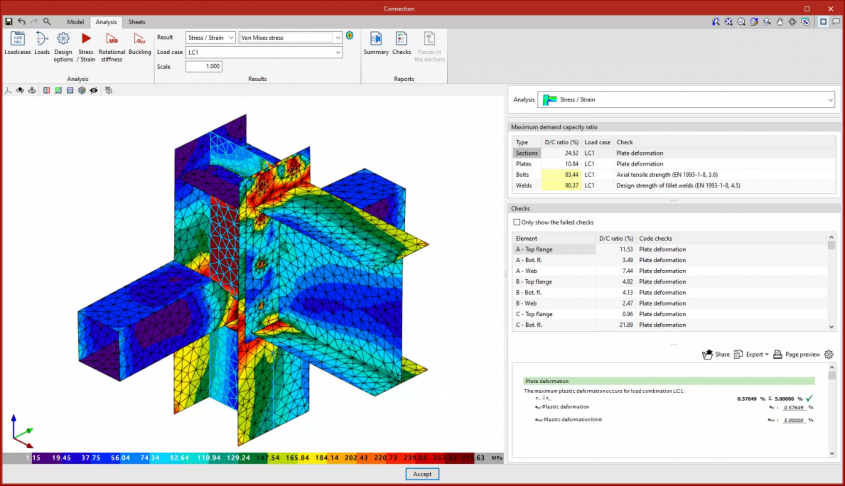

Programul are mai multe opțiuni pentru vizualizarea și evaluarea rezultatelor analizei. Unul dintre acestea este coeficientul maxim de utilizare, care arată elementele îmbinării în diferite culori în funcție de procentul de utilizare al acestora. Această reprezentare vizuală face posibilă identificarea rapidă a zonelor critice ale îmbinării. Prin selectarea unui anumit element, sunt afișate verificările sale detaliate, inclusiv deformațiile, rezistența sudurii și verificările șuruburilor.
În plus, utilizatorii pot vizualiza tensiunile și deformaţiile Von Mises, precum și deplasările îmbinării. Aceste reprezentări grafice analizează comportamentul structural al îmbinării. Pentru o analiză mai detaliată, programul generează rapoarte de proiectare care includ rezumate ale componentelor, încărcările aplicate, verificările codurilor și eforturile din ancoraje.
Cu CYPE Connect puteți genera, de asemenea, planşe detaliate ale îmbinărilor folosind fila „Planşe”. Cu instrumente pentru inserarea vederilor, cotarea și etichetarea elementelor, CYPE Connect vă permite să creați rapid și ușor planşe precise pentru îmbinările dintre elementele structurale.
Optimizați-vă îmbinările dintre elementele structurale

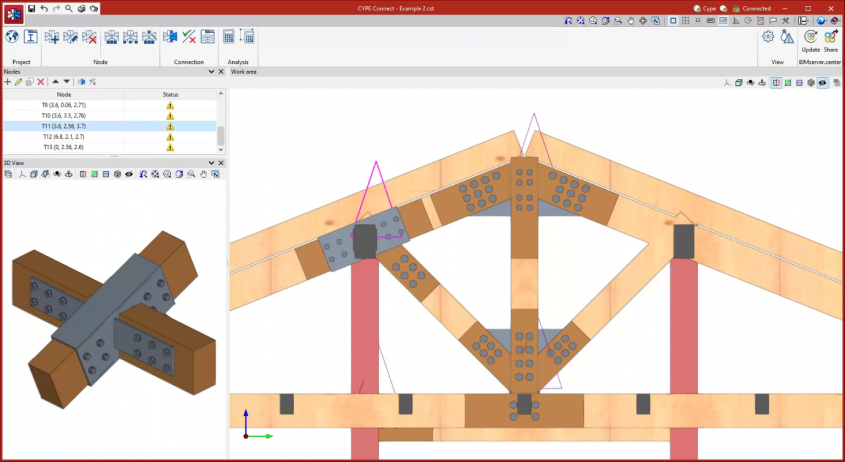

CYPE Connect se remarcă prin precizia sa în analiza cu elemente finite, generând modele detaliate care respectă aspectul real al conexiunilor. Această caracteristică asigură rezultate extrem de fiabile care pot fi aplicate direct proiectului dumneavoastră. În plus, oferă o mare varietate de materiale, permițându-vă să lucrați cu structuri din oțel, lemn sau combinații ale ambelor materiale. Datorită acestei flexibilități, puteți acoperi o gamă largă de proiecte și nevoi structurale.
Pe de altă parte, faptul că CYPE Connect poate fi integrat cu alte programe CYPE, cum ar fi CYPECAD și CYPE 3D, asigură un flux de lucru uşor de folosit. În plus, compatibilitatea sa cu platforma BIMserver.center facilitează colaborarea și schimbul de informații utilizatorilor. De asemenea, vă oferă flexibilitatea de a crea noduri și de a introduce eforturile manual sau de a importa modele structurale BIM. Procesul de modelare și analiză este structurat în trei file principale: „Model”, „Analiză” și „Planşe”. Programul se adaptează nevoilor dumneavoastră și vă permite să generați planşe detaliate și breviare de calcul complete ale îmbinărilor proiectate.
Pe scurt, cu CYPE Connect vă punem la dispoziție un instrument pentru analiza îmbinărilor în structurile din oțel și lemn. Integrarea sa cu ecosistemul CYPE, compatibilitatea cu fluxul de lucru Open BIM și capacitatea sa de a genera breviare de calcul şi planşe detaliate îl fac o soluție completă pentru profesioniștii din industrie.
