Pagina 1 - Acoperis cu vegetatie extensiva, intensiva BAUDER Catalog, brosura Romana Acoperiș verde...

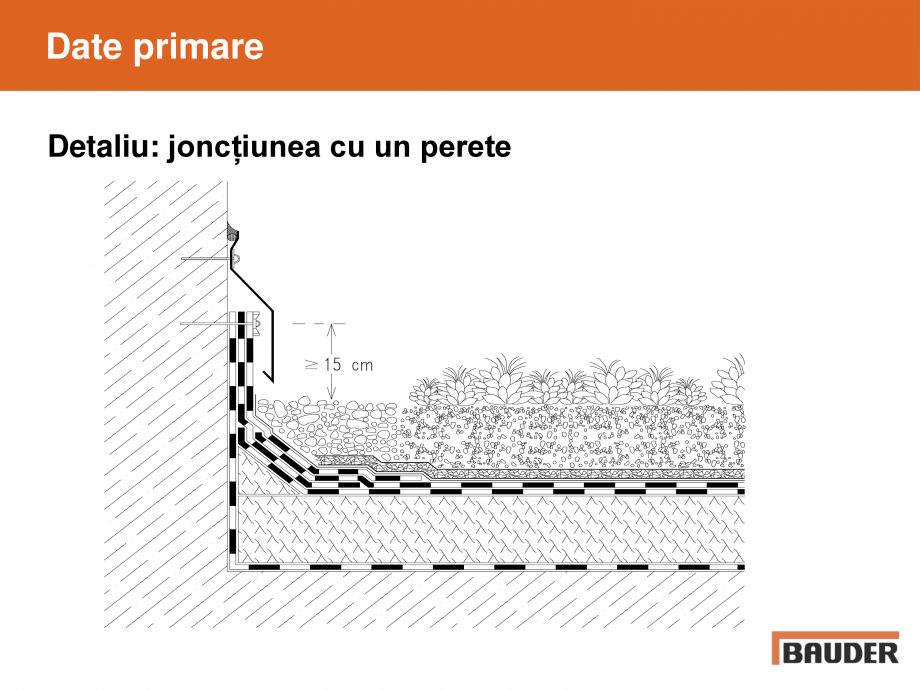

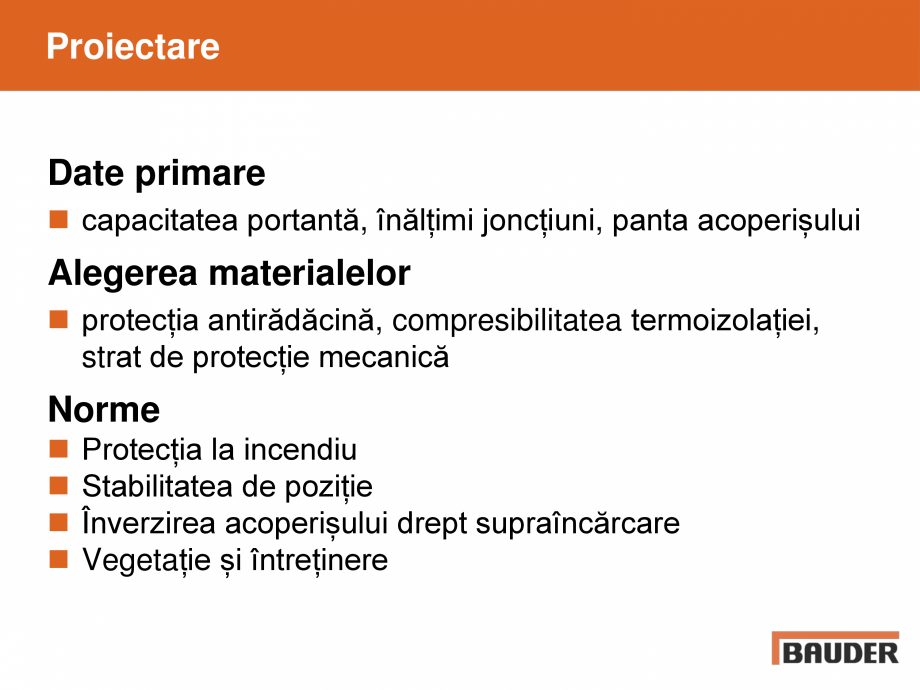

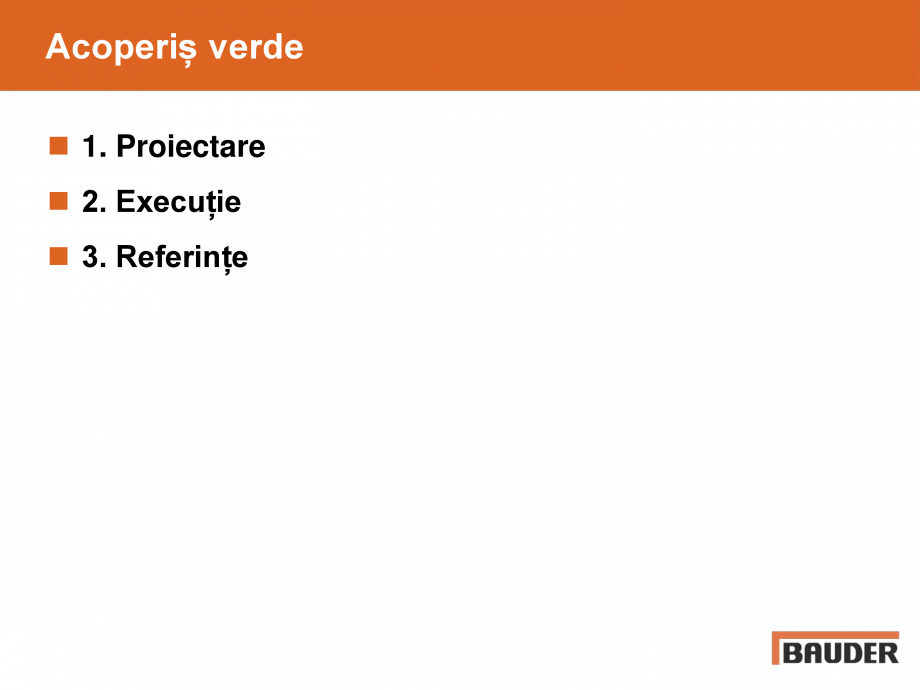

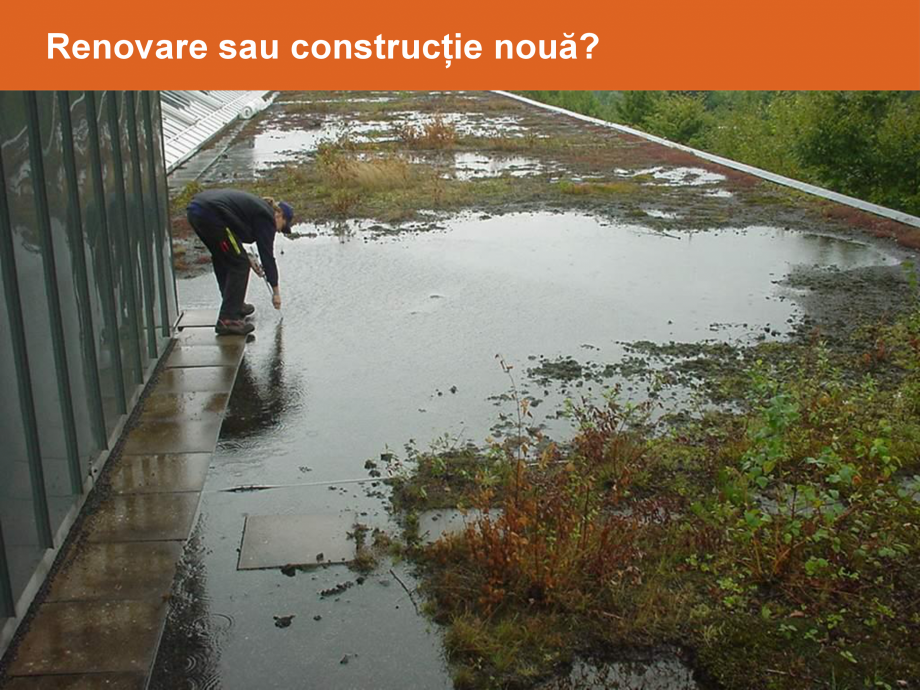

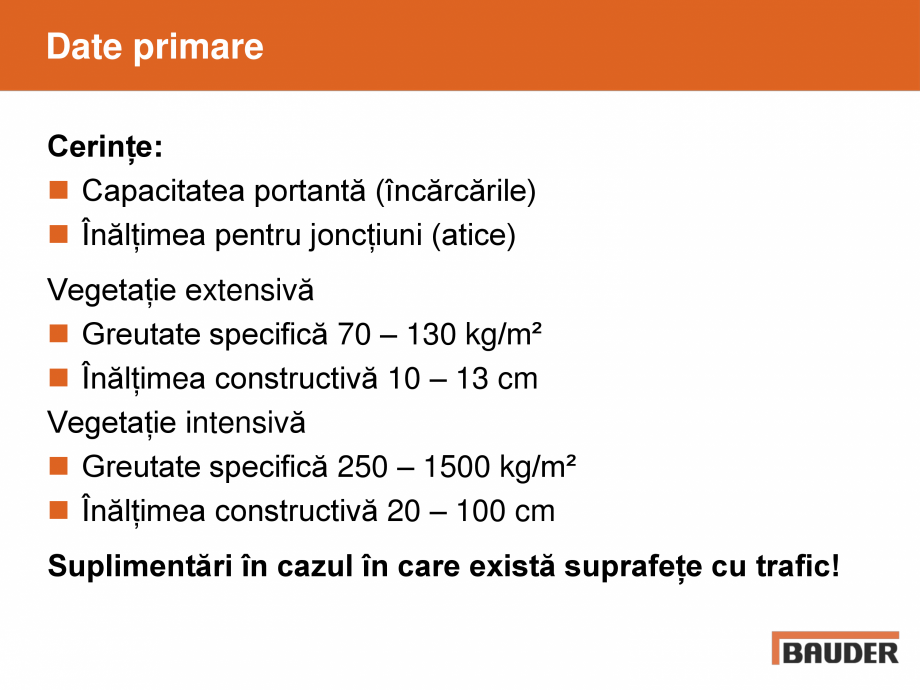

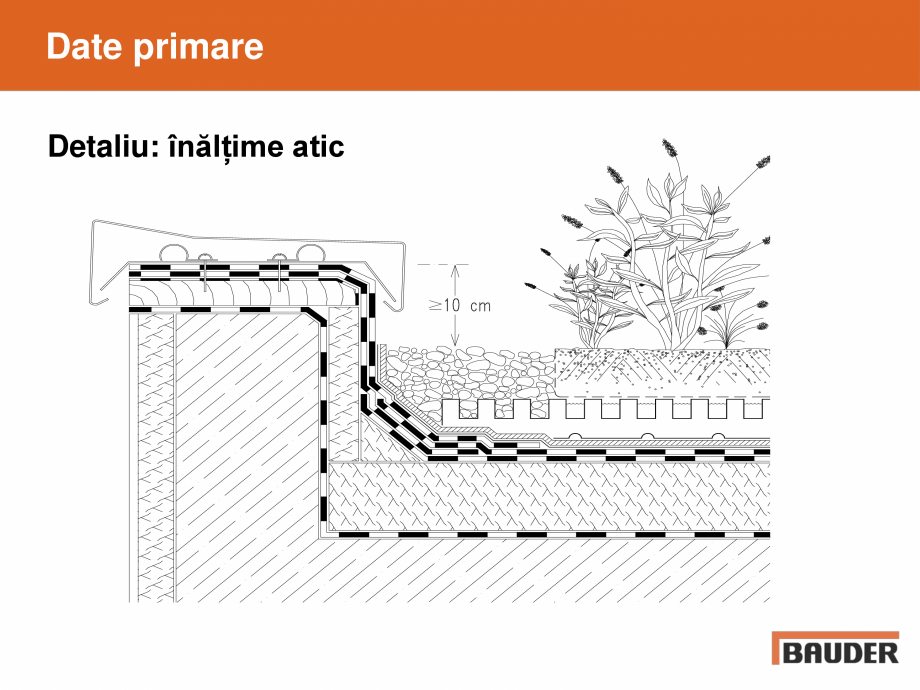

Acoperiș verde  1. Proiectare  2. Execuție  3. Referințe Proiectare Date primare  capacitatea portantă, înălțimi joncțiuni, panta acoperișului Alegerea materialelor  protecția antirădăcină, compresibilitatea termoizolației, strat de protecție mecanică Norme     Protecția la incendiu Stabilitatea de poziție Înverzirea acoperișului drept supraîncărcare Vegetație și întreținere Renovare sau construcție nouă? Date primare Cerințe:  Capacitatea portantă (încărcările)  Înălțimea pentru joncțiuni (atice) Vegetație extensivă  Greutate specifică 70 – 130 kg/m²  Înălțimea constructivă 10 – 13 cm Vegetație intensivă  Greutate specifică 250 – 1500 kg/m²  Înălțimea constructivă 20 – 100 cm Suplimentări în cazul în care există suprafețe cu trafic! Date primare Gründach - Planung Detaliu: înălțime Schutzschicht atic Date primare Detaliu: joncțiunea cu un perete Date pr

Pagina 1-Acoperis cu vegetatie extensiva, intensiva BAUDER Catalog, brosura Romana Acoperiș verde
 1....

Pagina 2 - Acoperis cu vegetatie extensiva, intensiva BAUDER Catalog, brosura Romana imare
Detaliu: ...

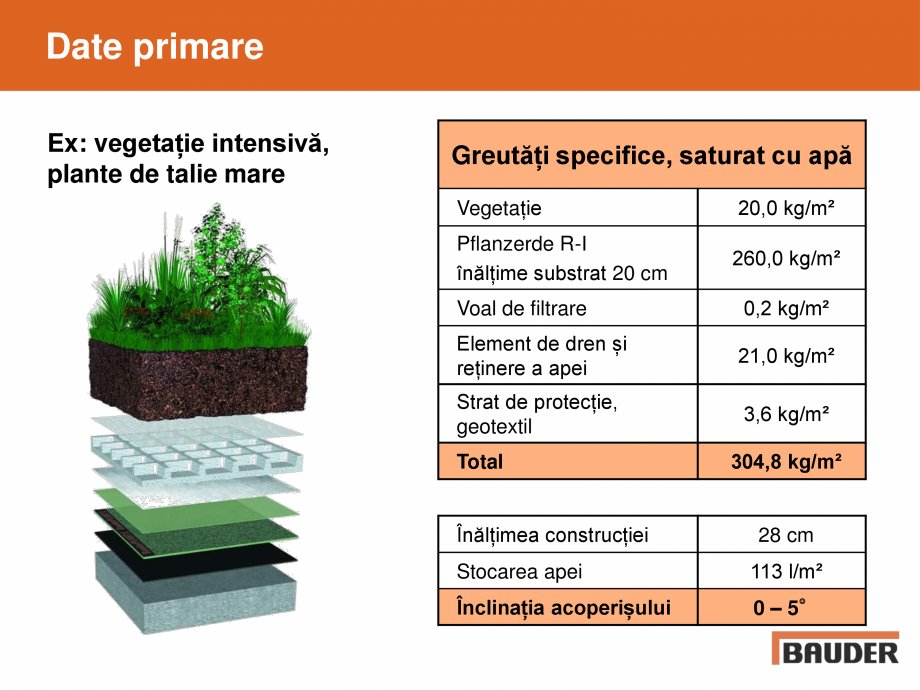

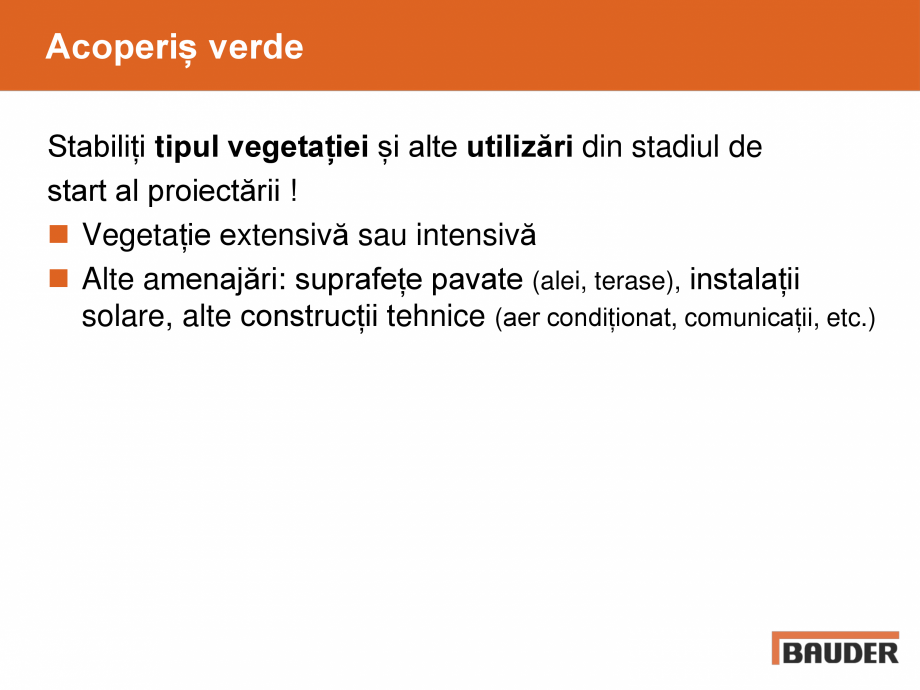

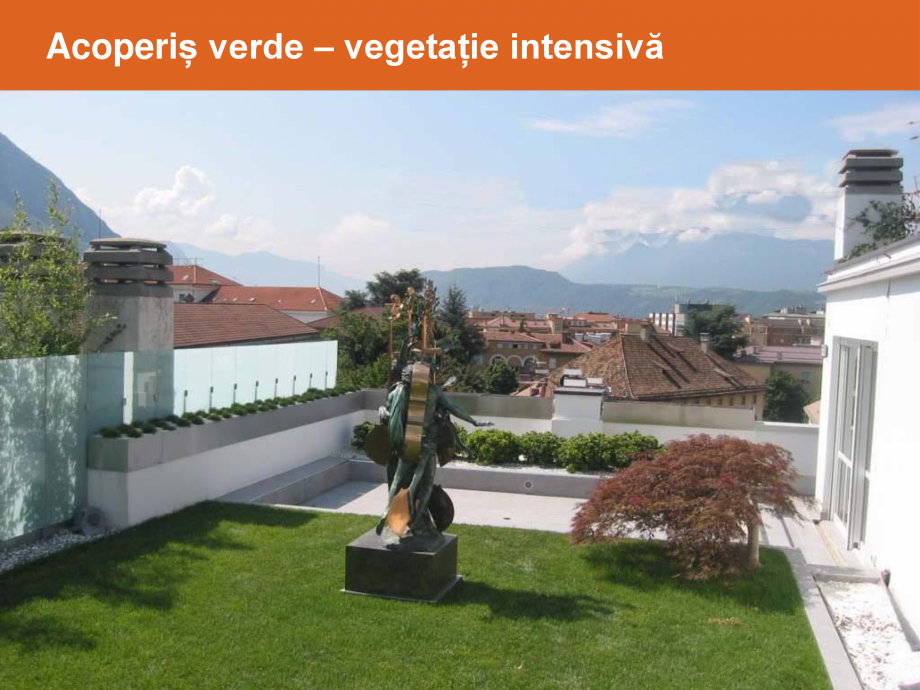

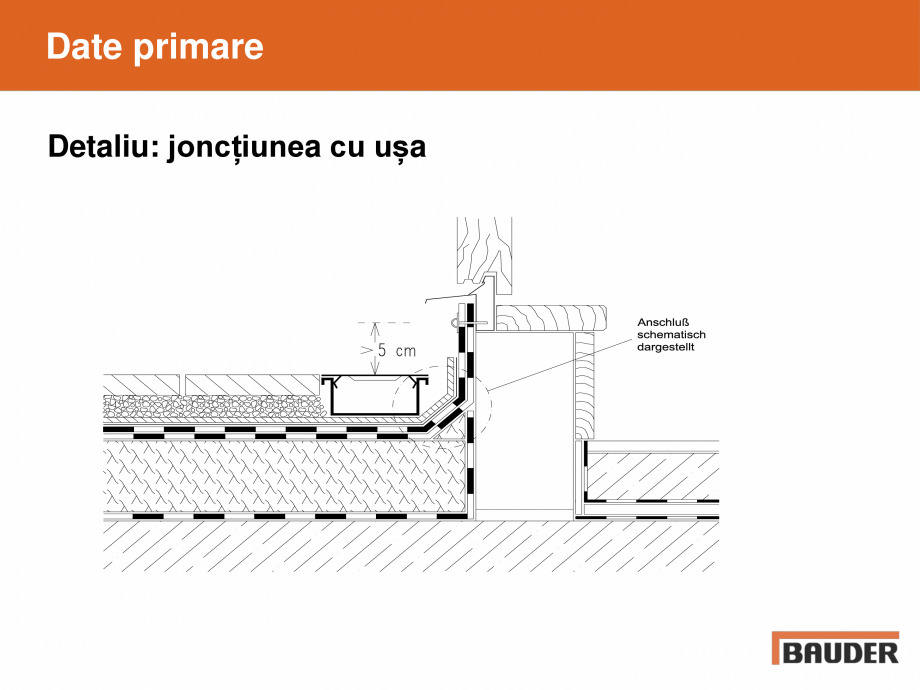

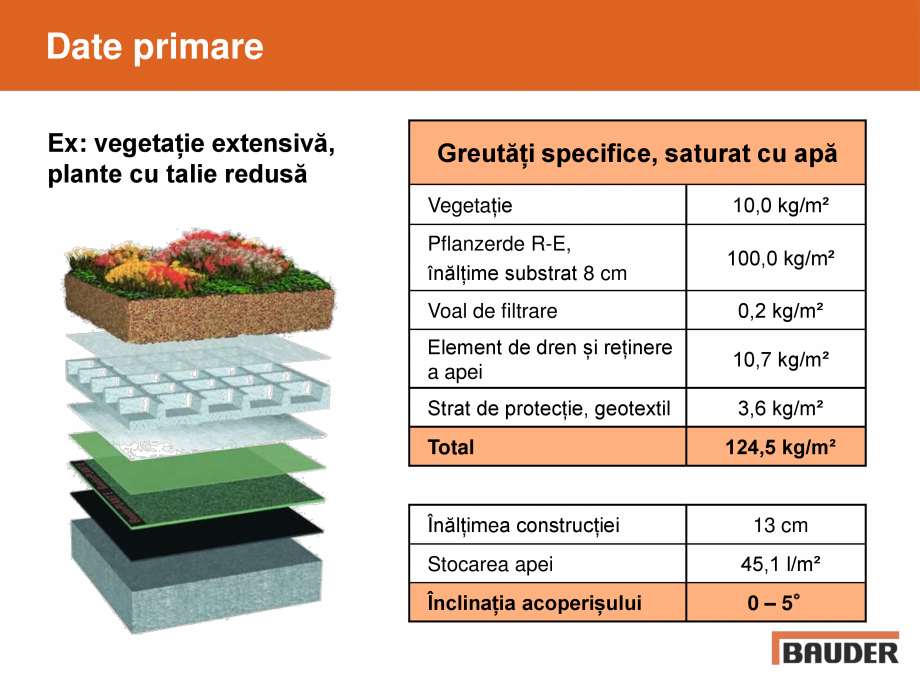

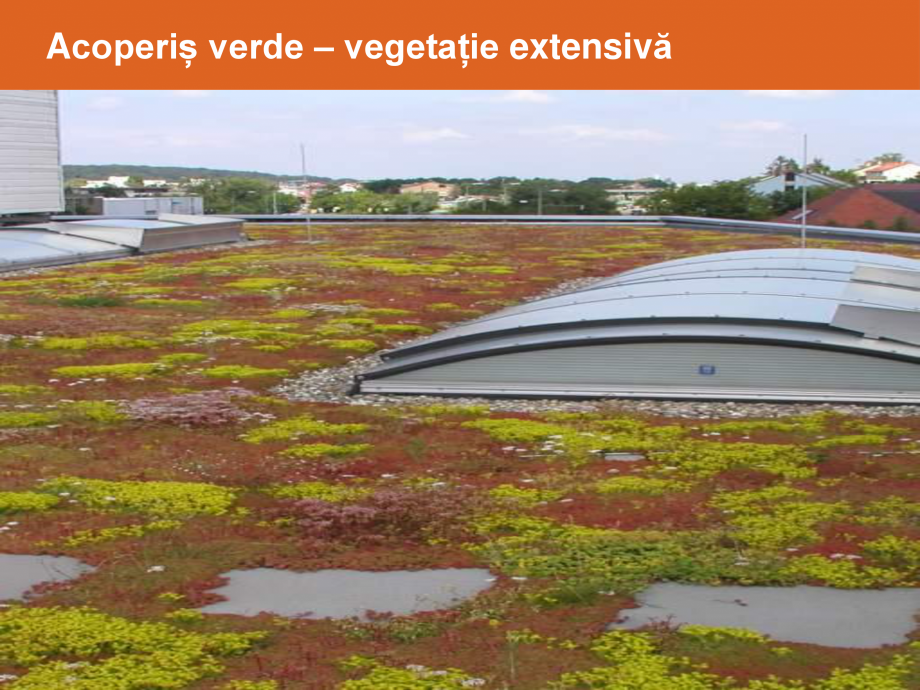

imare Detaliu: joncțiunea cu ușa Acoperiș verde Stabiliți tipul vegetației și alte utilizări din stadiul de start al proiectării !  Vegetație extensivă sau intensivă  Alte amenajări: suprafețe pavate (alei, terase), instalații solare, alte construcții tehnice (aer condiționat, comunicații, etc.) Acoperiș verde – vegetație extensivă Date primare Ex: vegetație extensivă, plante cu talie redusă Greutăți specifice, saturat cu apă Vegetație 10,0 kg/m² Pflanzerde R-E, înălțime substrat 8 cm 100,0 kg/m² Voal de filtrare 0,2 kg/m² Element de dren și reținere a apei 10,7 kg/m² Strat de protecție, geotextil 3,6 kg/m² Total Înălțimea construcției Stocarea apei Înclinația acoperișului 124,5 kg/m² 13 cm 45,1 l/m² 0 – 5° Acoperiș verde – vegetație intensivă Date primare Ex: vegetație intensivă, plante de talie mare Greutăți specifice, saturat cu apă Vegetație 20,0 kg/m² Pflanzerde R-I înălțime substr

Pagina 2-Acoperis cu vegetatie extensiva, intensiva BAUDER Catalog, brosura Romana imare
Detaliu: joncțiunea...

Pagina 3 - Acoperis cu vegetatie extensiva, intensiva BAUDER Catalog, brosura Romana at 20 cm

260,0...

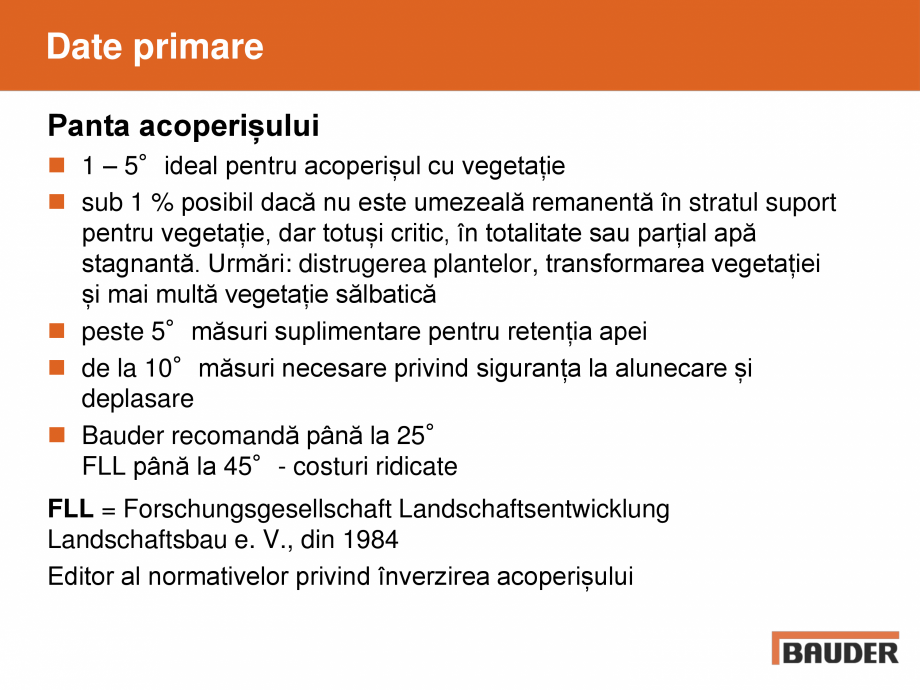

at 20 cm 260,0 kg/m² Voal de filtrare 0,2 kg/m² Element de dren și reținere a apei 21,0 kg/m² Strat de protecție, geotextil 3,6 kg/m² Total Înălțimea construcției 304,8 kg/m² 28 cm Stocarea apei 113 l/m² Înclinația acoperișului 0 – 5° Date primare Panta acoperișului  1 – 5°ideal pentru acoperișul cu vegetație  sub 1 % posibil dacă nu este umezeală remanentă în stratul suport pentru vegetație, dar totuși critic, în totalitate sau parțial apă stagnantă. Urmări: distrugerea plantelor, transformarea vegetației și mai multă vegetație sălbatică  peste 5°măsuri suplimentare pentru retenția apei  de la 10°măsuri necesare privind siguranța la alunecare și deplasare  Bauder recomandă până la 25° FLL până la 45°- costuri ridicate FLL = Forschungsgesellschaft Landschaftsentwicklung Landschaftsbau e. V., din 1984 Editor al normativelor privind înverzirea acoperișului Alegerea materialelor – hidroizolația �

Pagina 3-Acoperis cu vegetatie extensiva, intensiva BAUDER Catalog, brosura Romana at 20 cm

260,0 kg/m²
...

Pagina 4 - Acoperis cu vegetatie extensiva, intensiva BAUDER Catalog, brosura Romana �� Protecție...

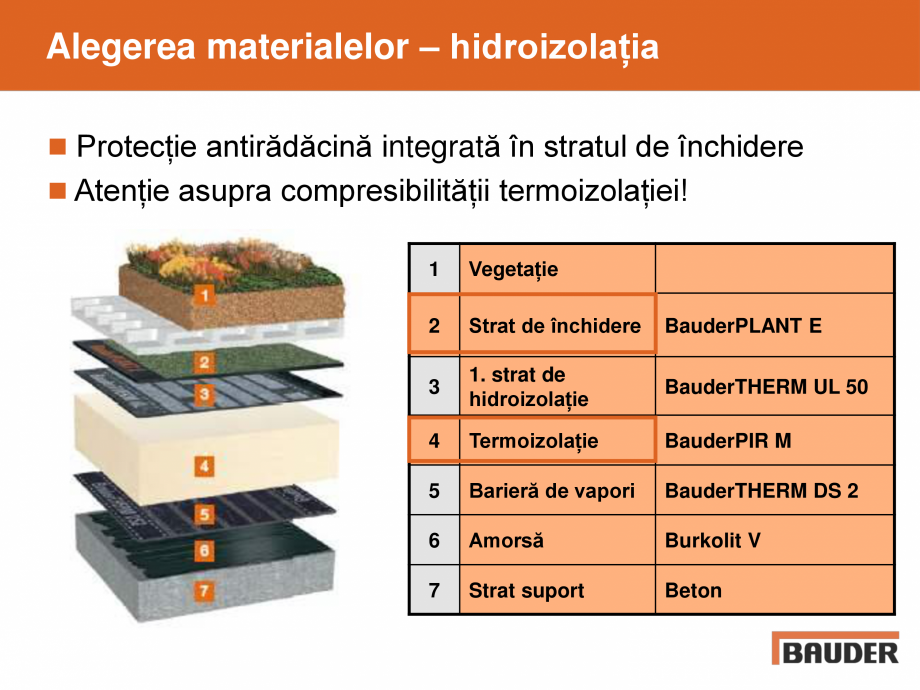

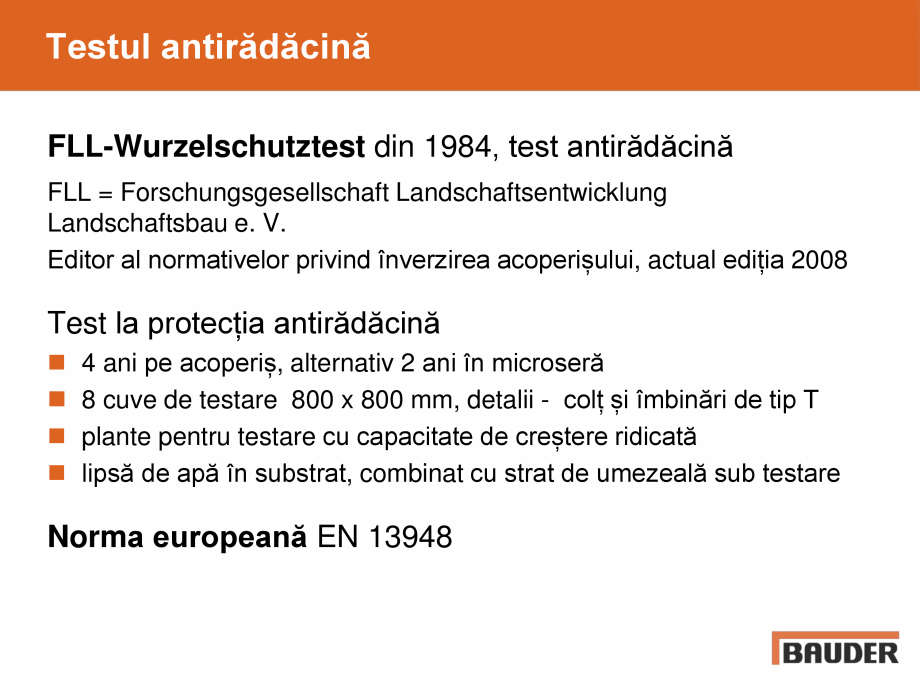

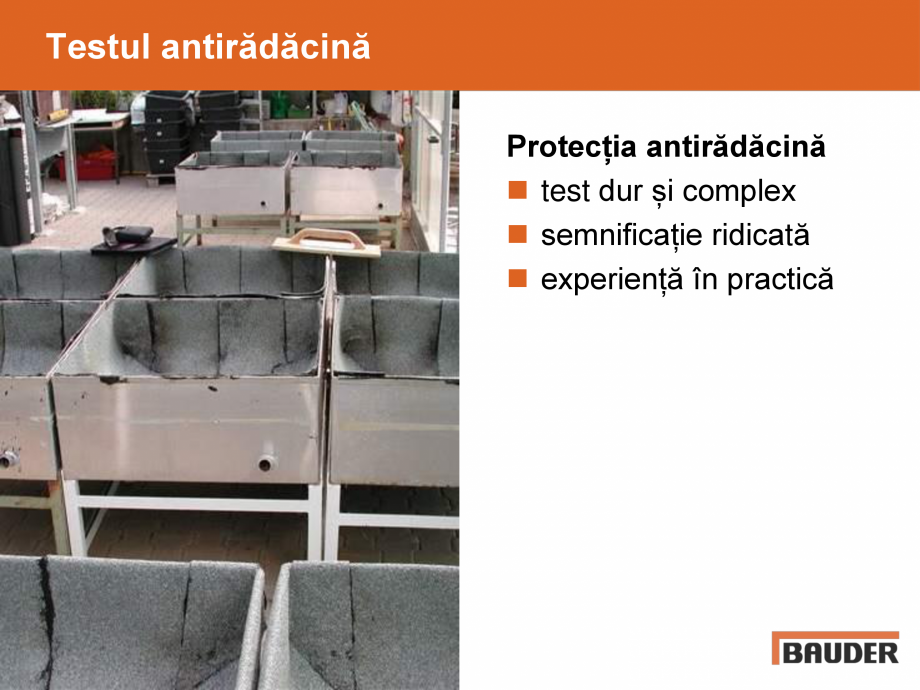

�� Protecție antirădăcină integrată în stratul de închidere  Atenție asupra compresibilității termoizolației! 1 Vegetație 2 Strat de închidere BauderPLANT E 3 1. strat de hidroizolație BauderTHERM UL 50 4 Termoizolație BauderPIR M 5 Barieră de vapori BauderTHERM DS 2 6 Amorsă Burkolit V 7 Strat suport Beton Testul antirădăcină FLL-Wurzelschutztest din 1984, test antirădăcină FLL = Forschungsgesellschaft Landschaftsentwicklung Landschaftsbau e. V. Editor al normativelor privind înverzirea acoperișului, actual ediția 2008 Test la protecția antirădăcină     4 ani pe acoperiș, alternativ 2 ani în microseră 8 cuve de testare 800 x 800 mm, detalii - colț și îmbinări de tip T plante pentru testare cu capacitate de creștere ridicată lipsă de apă în substrat, combinat cu strat de umezeală sub testare Norma europeană EN 13948 Testul antirădăcină Protecția antirădăcină  test dur și complex  semnific

Pagina 5 - Acoperis cu vegetatie extensiva, intensiva BAUDER Catalog, brosura Romana ație ridicată...

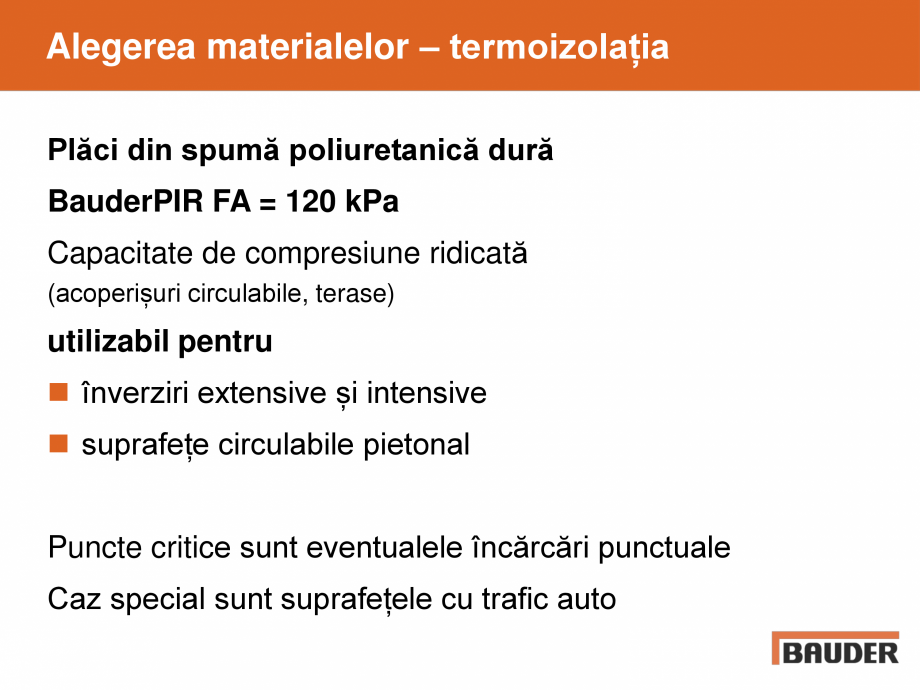

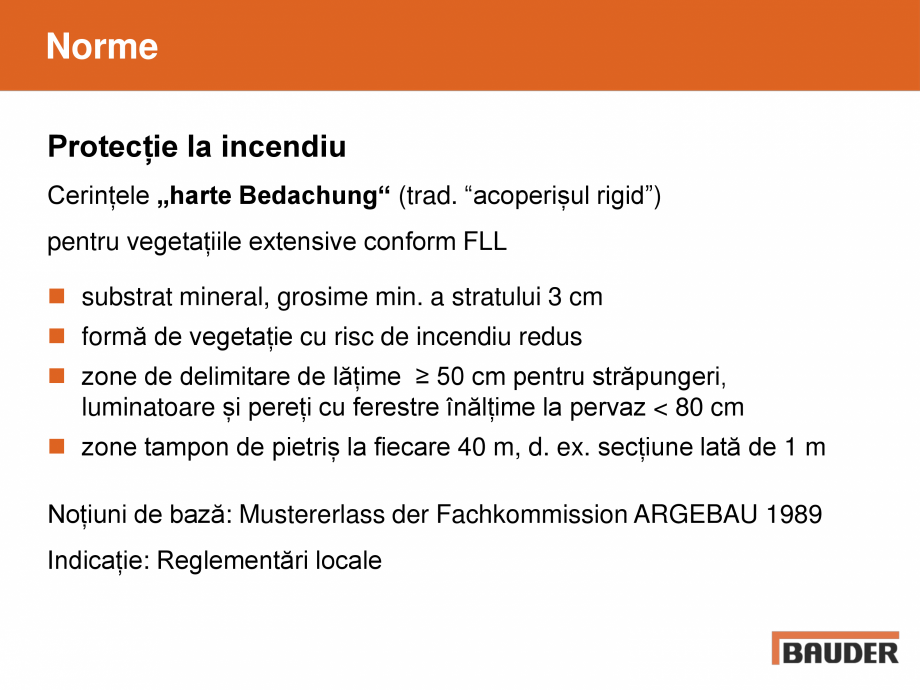

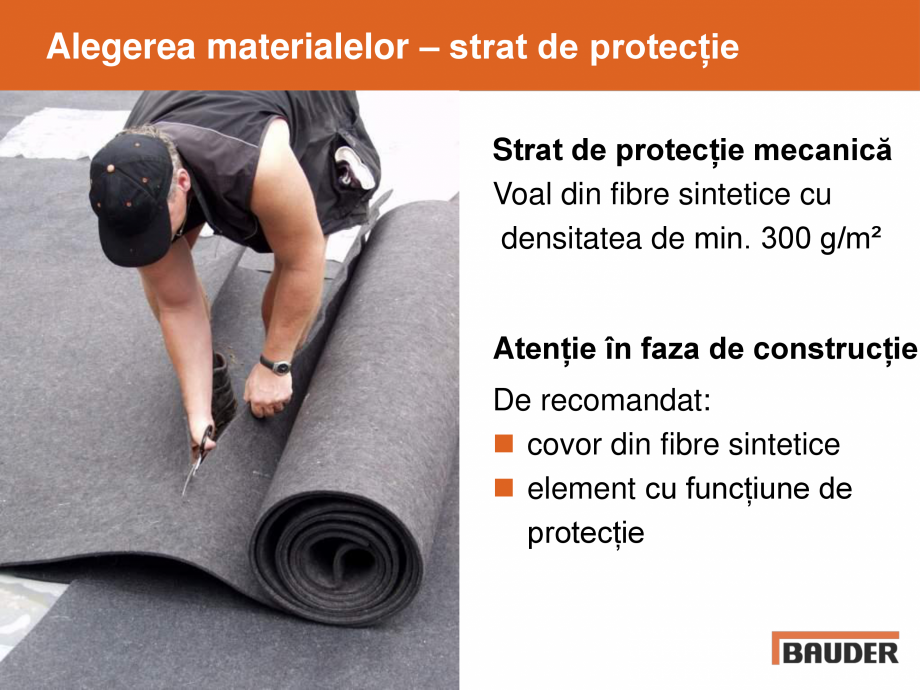

ație ridicată  experiență în practică Alegerea materialelor – termoizolația Plăci din spumă poliuretanică dură BauderPIR FA = 120 kPa Capacitate de compresiune ridicată (acoperișuri circulabile, terase) utilizabil pentru  înverziri extensive și intensive  suprafețe circulabile pietonal Puncte critice sunt eventualele încărcări punctuale Caz special sunt suprafețele cu trafic auto Alegerea materialelor – strat de protecție Strat de protecție mecanică Voal din fibre sintetice cu densitatea de min. 300 g/m² Atenție în faza de construcție De recomandat:  covor din fibre sintetice  element cu funcțiune de protecție Norme Protecție la incendiu Cerințele „harte Bedachung“ (trad. “acoperișul rigid”) pentru vegetațiile extensive conform FLL  substrat mineral, grosime min. a stratului 3 cm  formă de vegetație cu risc de incendiu redus  zone de delimitare de lățime ≥ 50 cm pentru străpungeri, luminatoare și pere

Pagina 6 - Acoperis cu vegetatie extensiva, intensiva BAUDER Catalog, brosura Romana ți cu ferestre...

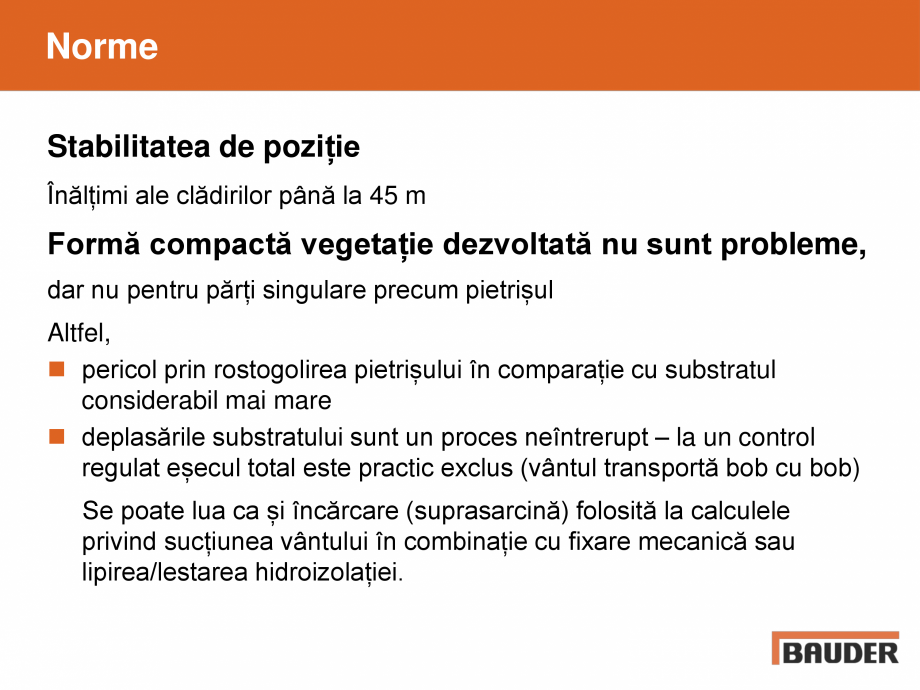

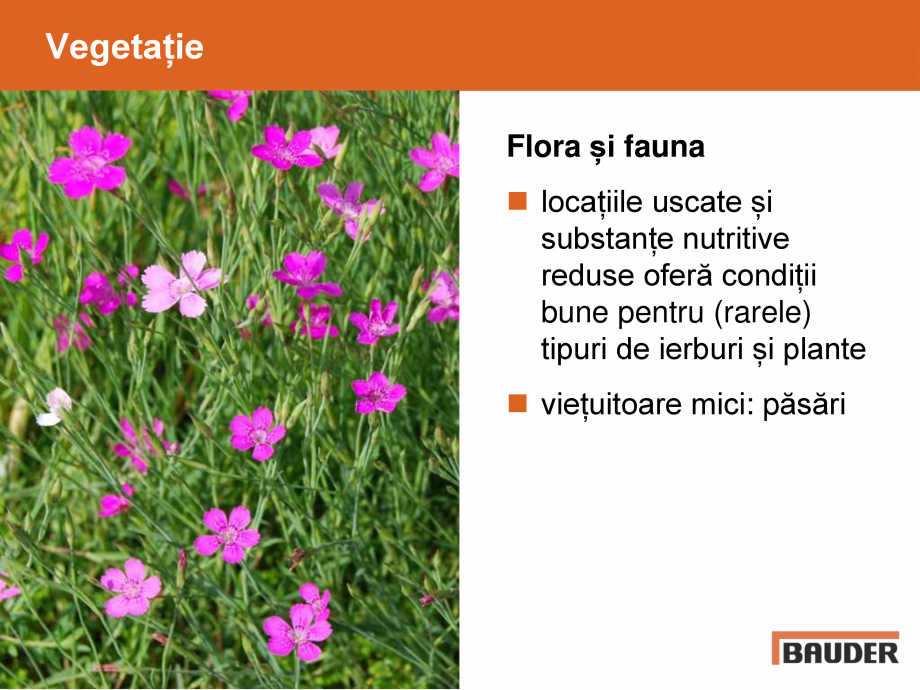

ți cu ferestre înălțime la pervaz < 80 cm  zone tampon de pietriș la fiecare 40 m, d. ex. secțiune lată de 1 m Noțiuni de bază: Mustererlass der Fachkommission ARGEBAU 1989 Indicație: Reglementări locale Norme Stabilitatea de poziție Înălțimi ale clădirilor până la 45 m Formă compactă vegetație dezvoltată nu sunt probleme, dar nu pentru părți singulare precum pietrișul Altfel,  pericol prin rostogolirea pietrișului în comparație cu substratul considerabil mai mare  deplasările substratului sunt un proces neîntrerupt – la un control regulat eșecul total este practic exclus (vântul transportă bob cu bob) Se poate lua ca și încărcare (suprasarcină) folosită la calculele privind sucțiunea vântului în combinație cu fixare mecanică sau lipirea/lestarea hidroizolației. Vegetație Flora și fauna  locațiile uscate și substanțe nutritive reduse oferă condiții bune pentru (rarele) tipuri de ierburi și plante  viețuitoare

Pagina 7 - Acoperis cu vegetatie extensiva, intensiva BAUDER Catalog, brosura Romana mici: păsări
...

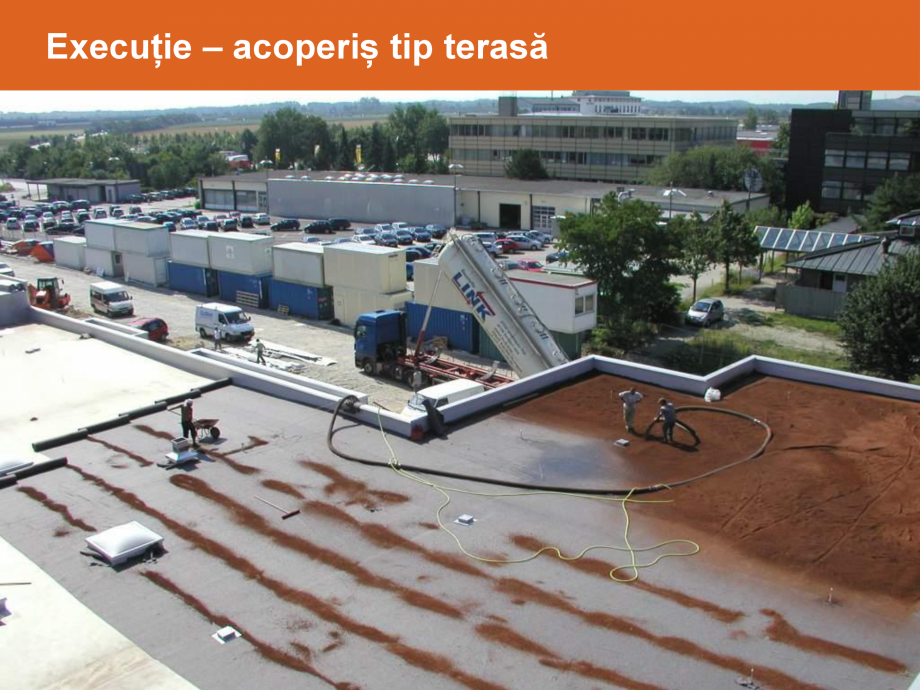

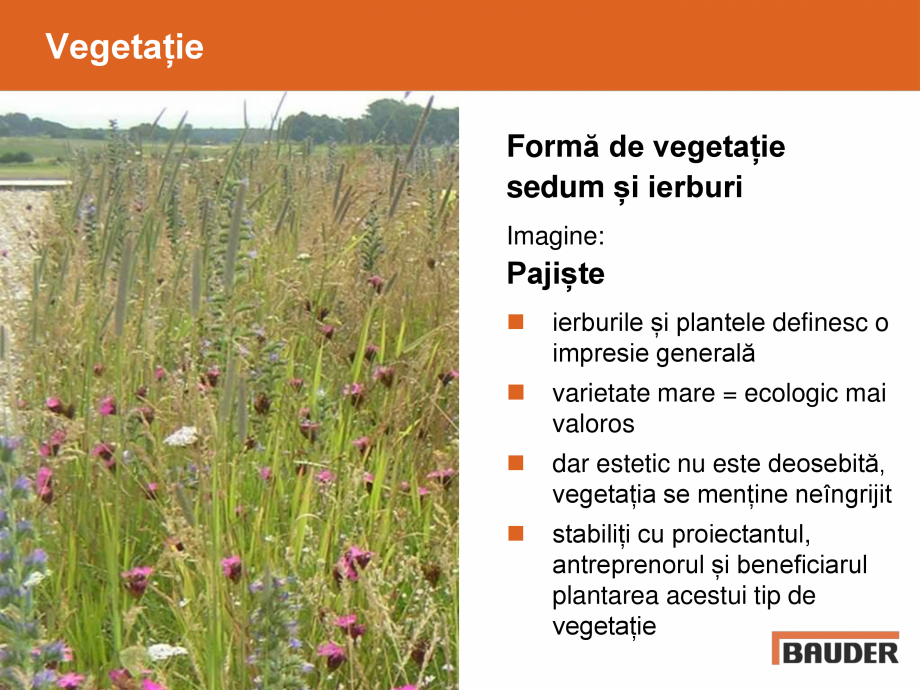

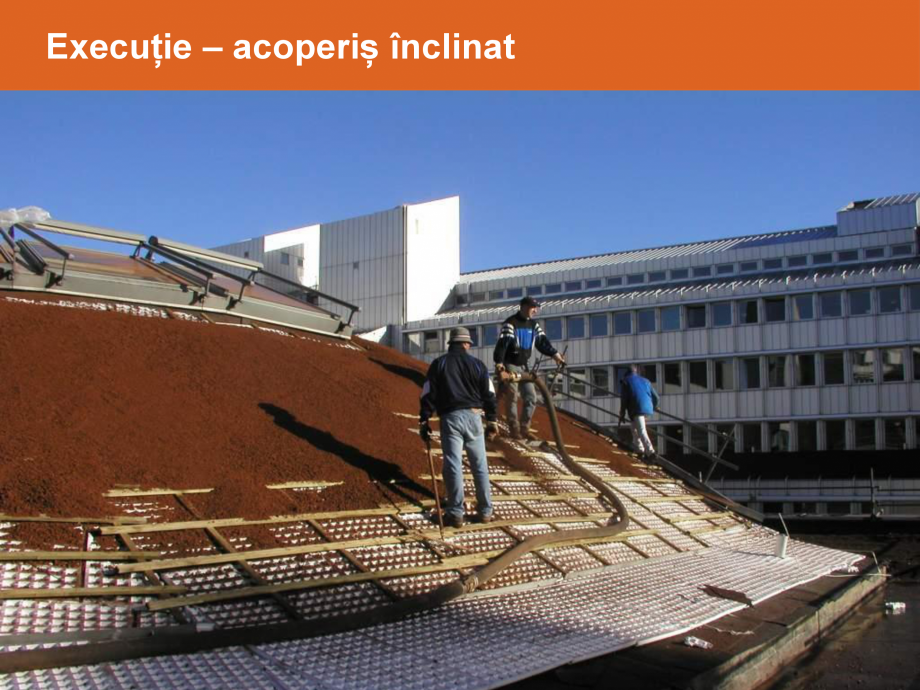

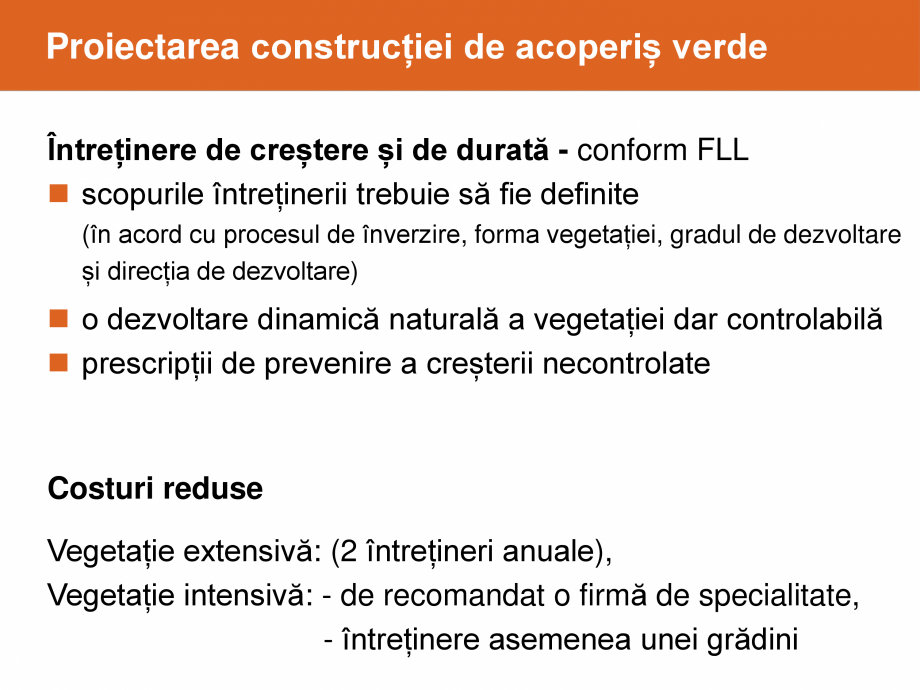

mici: păsări Vegetație Formă de vegetație sedum și ierburi Imagine: Pajiște  ierburile și plantele definesc o impresie generală  varietate mare = ecologic mai valoros  dar estetic nu este deosebită, vegetația se menține neîngrijit  stabiliți cu proiectantul, antreprenorul și beneficiarul plantarea acestui tip de vegetație Proiectarea construcției de acoperiș verde Întreținere de creștere și de durată - conform FLL  scopurile întreținerii trebuie să fie definite (în acord cu procesul de înverzire, forma vegetației, gradul de dezvoltare și direcția de dezvoltare)  o dezvoltare dinamică naturală a vegetației dar controlabilă  prescripții de prevenire a creșterii necontrolate Costuri reduse Vegetație extensivă: (2 întrețineri anuale), Vegetație intensivă: - de recomandat o firmă de specialitate, - întreținere asemenea unei grădini Execuție – acoperiș tip terasă Execuție – acoperiș înclinat Exe

Pagina 8 - Acoperis cu vegetatie extensiva, intensiva BAUDER Catalog, brosura Romana cuție –...

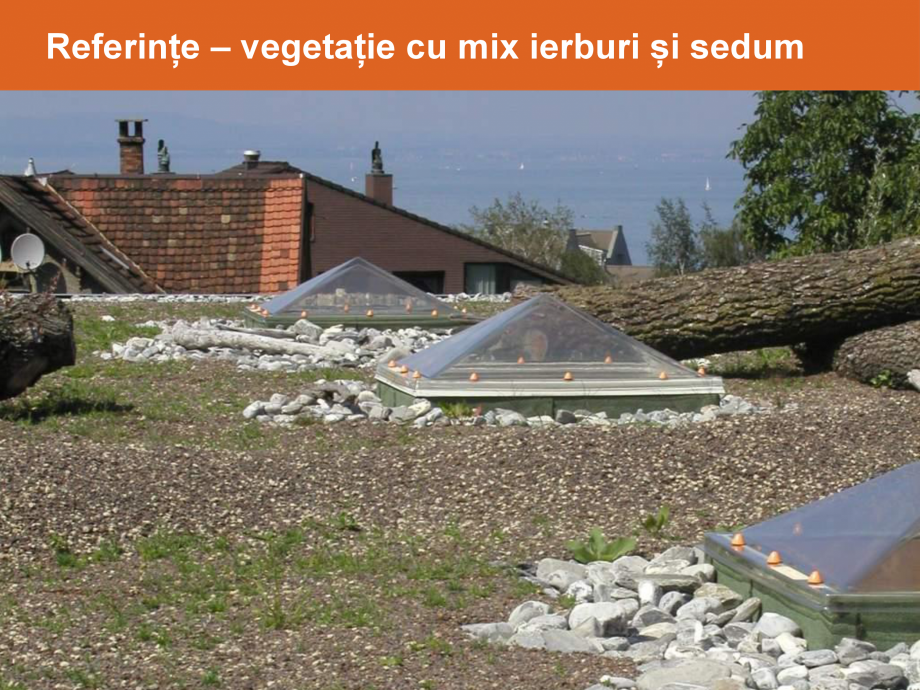

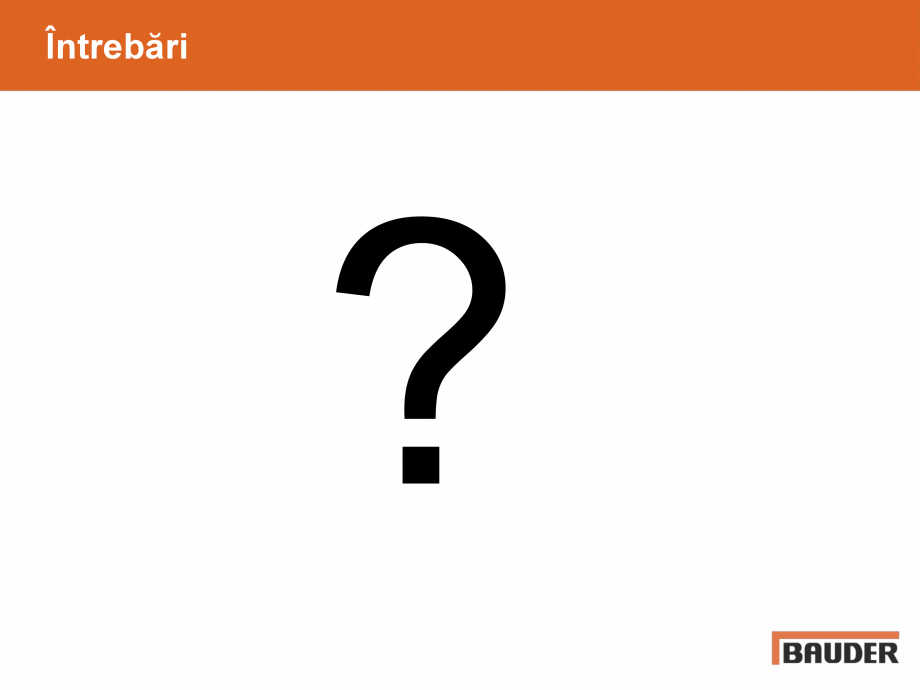

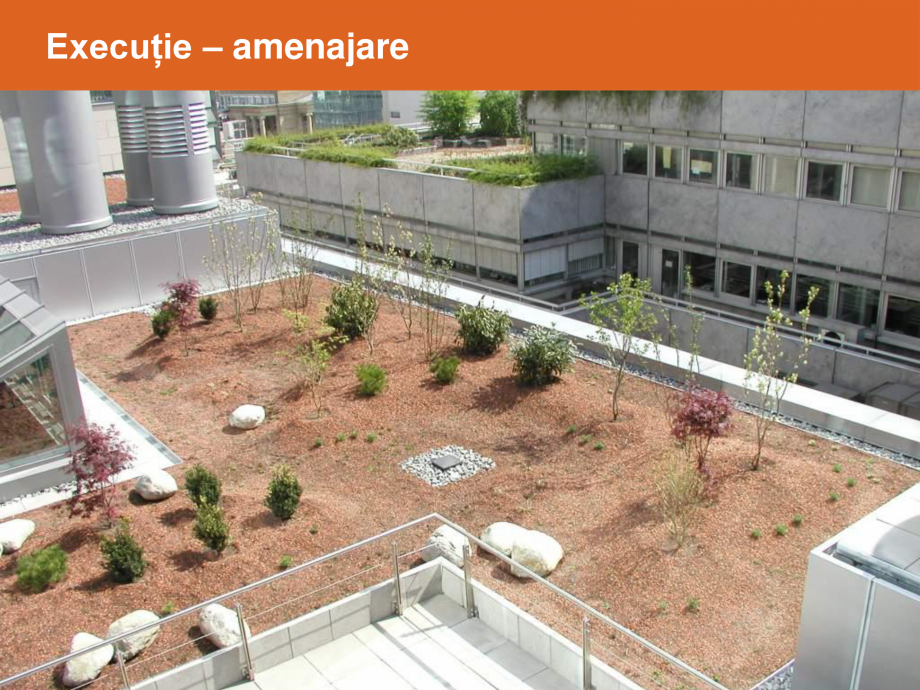

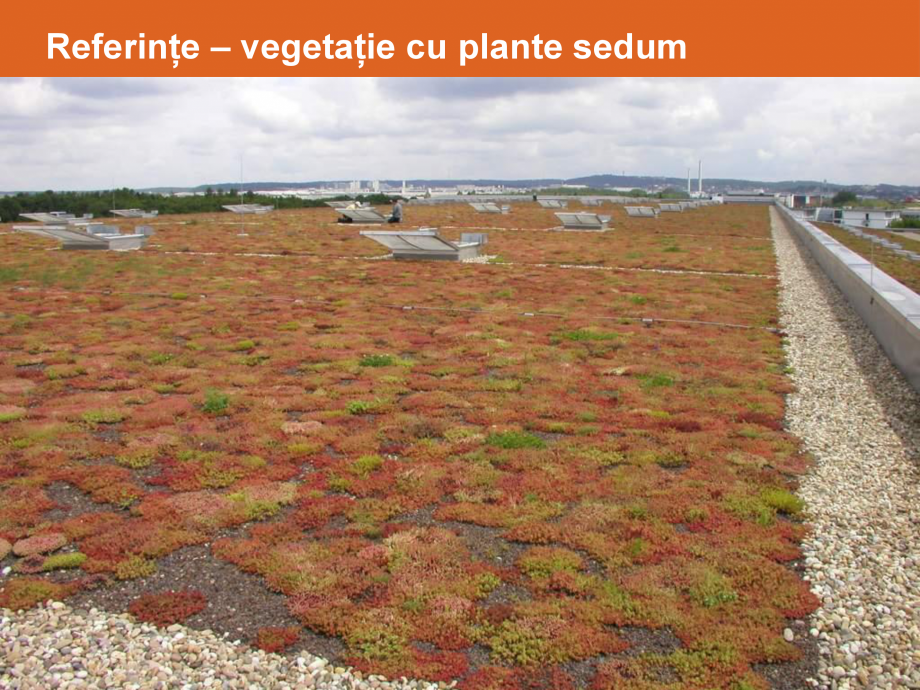

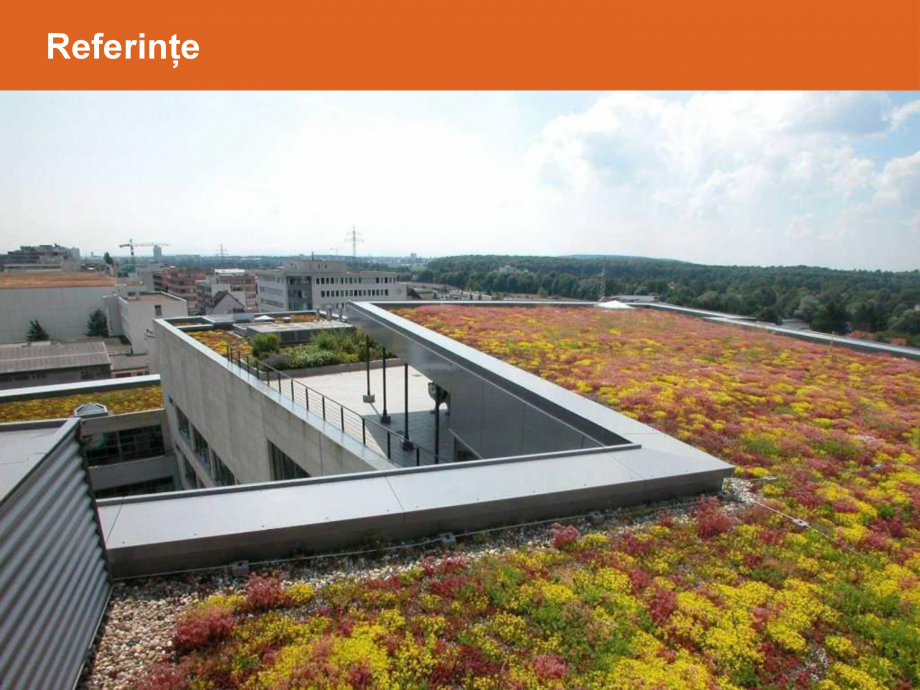

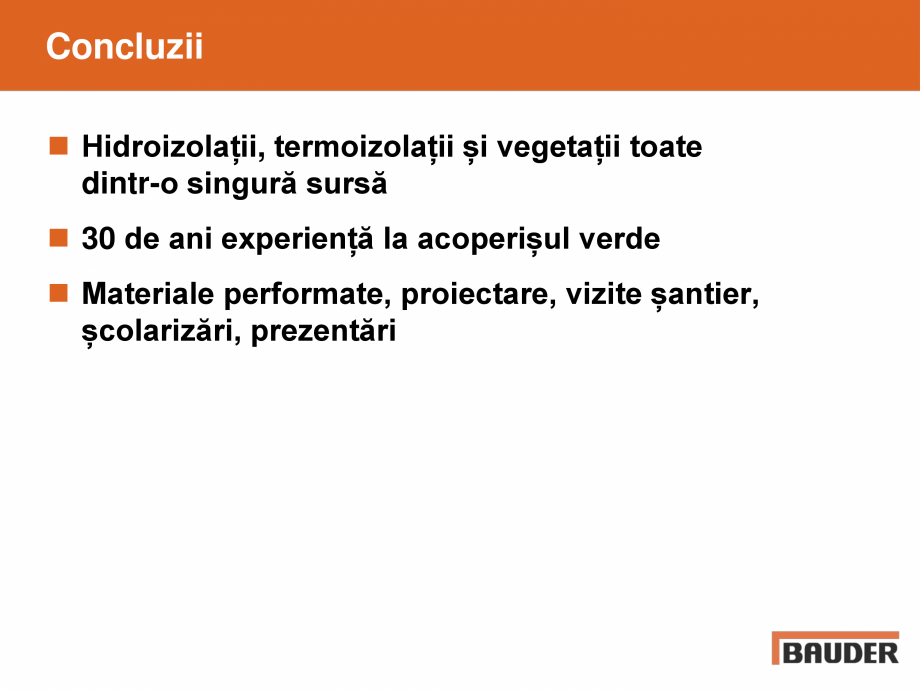

cuție – amenajare Referințe – vegetație cu plante sedum Referințe – vegetație cu mix ierburi și sedum Referințe Concluzii  Hidroizolații, termoizolații și vegetații toate dintr-o singură sursă  30 de ani experiență la acoperișul verde  Materiale performate, proiectare, vizite șantier, școlarizări, prezentări Întrebări
