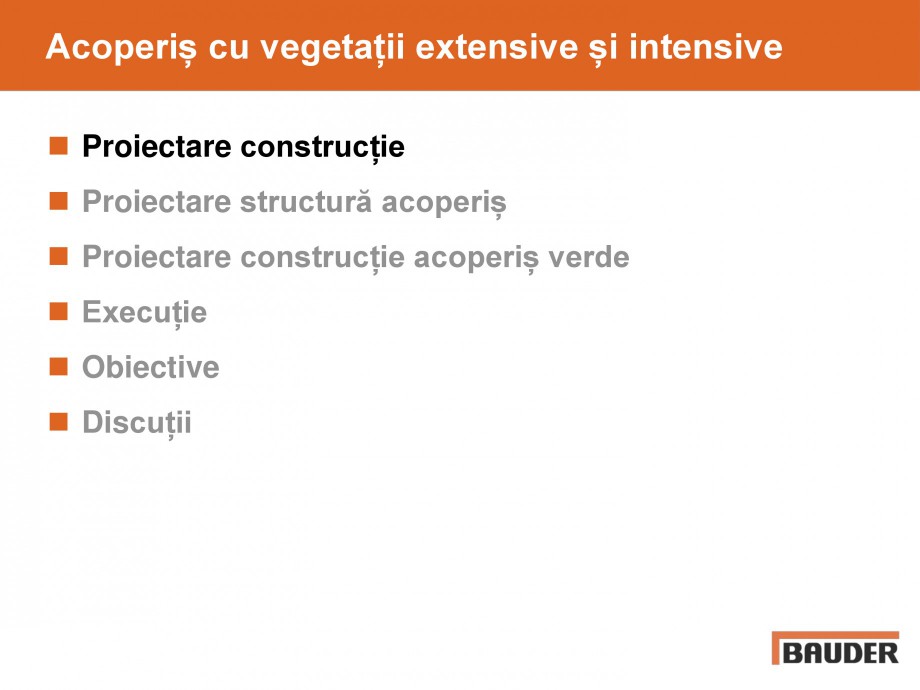

Acoperiș cu vegetații extensive și intensive
Proiectare construcție
Proiectare structură acoperiș
Proiectare construcție acoperiș verde
Execuție
Obiective
Discuții

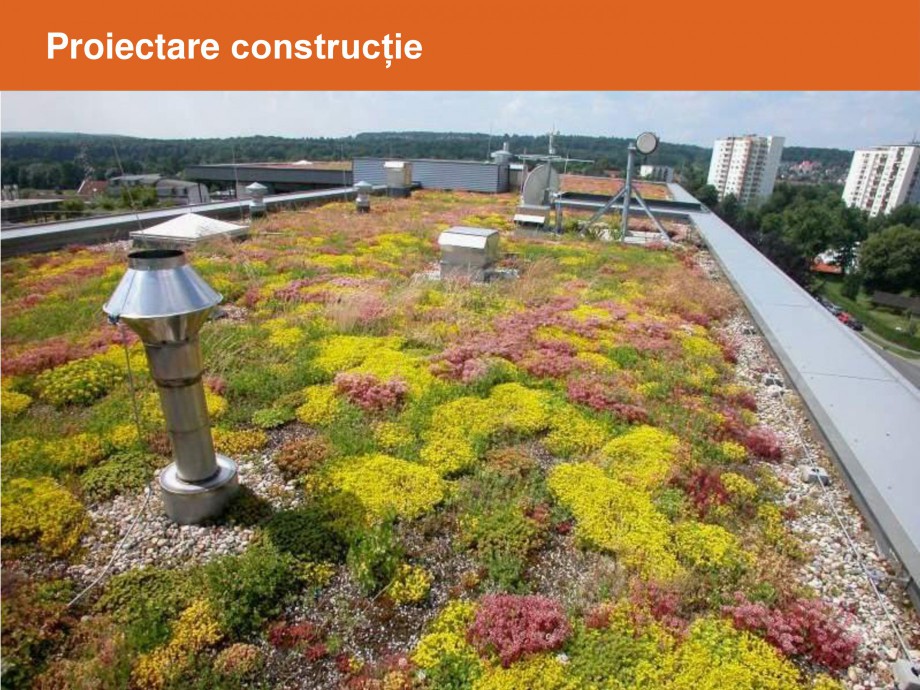

Proiectare construcție

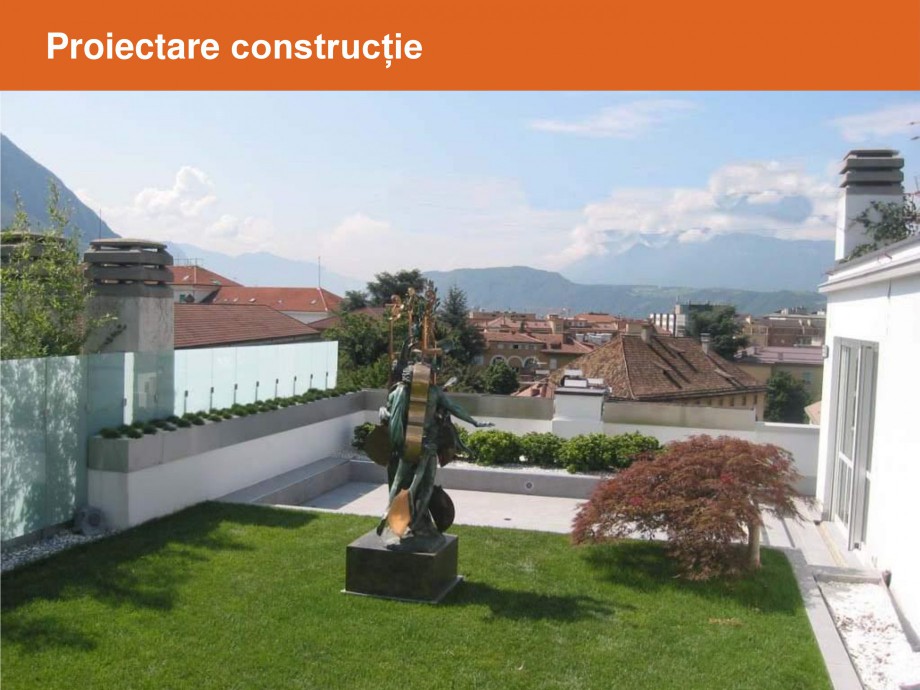

Proiectare construcție

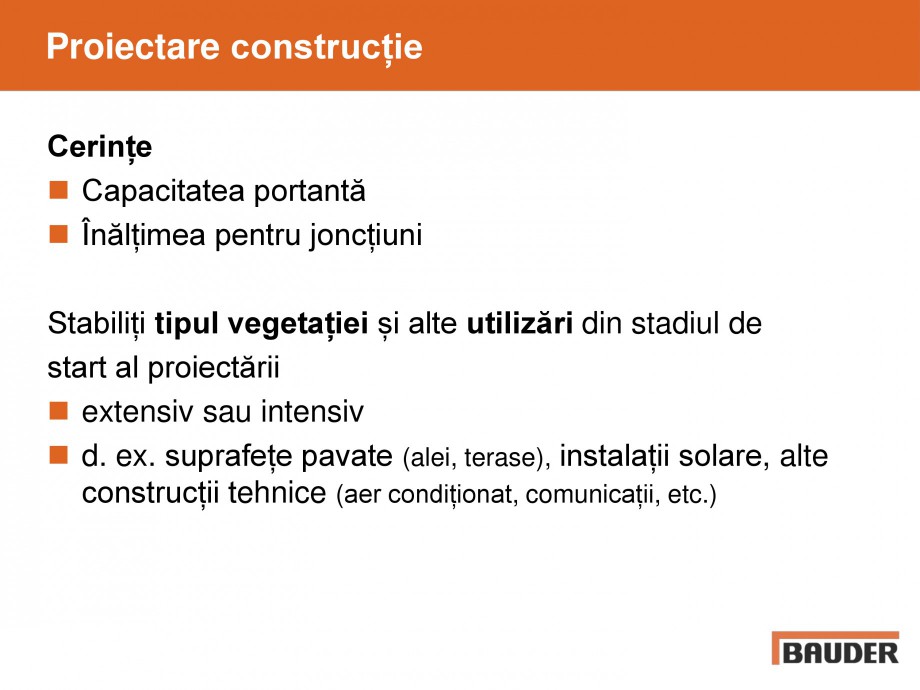

Cerințe
Capacitatea portantă
Înălțimea pentru joncțiuni
Stabiliți tipul vegetației și alte utilizări din stadiul de
start al proiectării
extensiv sau intensiv
d. ex. suprafețe pavate (alei, terase), instalații solare, alte
construcții tehnice (aer condiționat, comunicații, etc.)
Proiectare construcție
Proiectare construcție

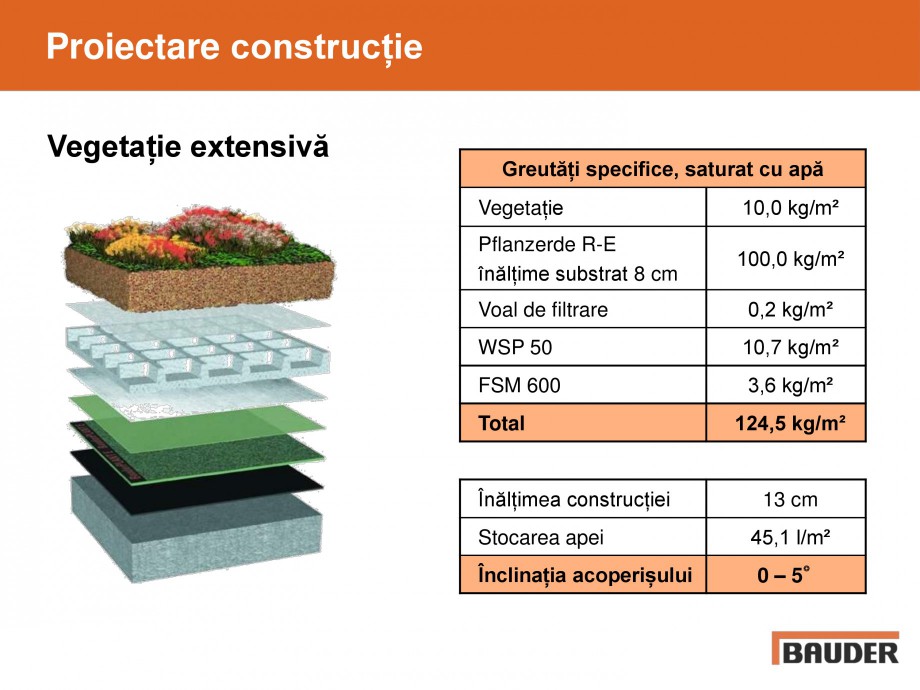

Vegetație extensivă
Greutăți specifice, saturat cu apă
Vegetație
10,0 kg/m²
Pflanzerde R-E
înălțime substrat 8 cm
100,0 k
g/m²
Voal de filtrare
0,2 kg/m²
WSP 50
10,7 kg/m²
FSM 600
3,6 kg/m²
Total
Înălțimea construcției
Stocarea apei
Înclinația acoperișului
124,5 kg/m²
13 cm
45,1 l/m²
0 – 5°
Proiectare construcție
Proiectare construcție

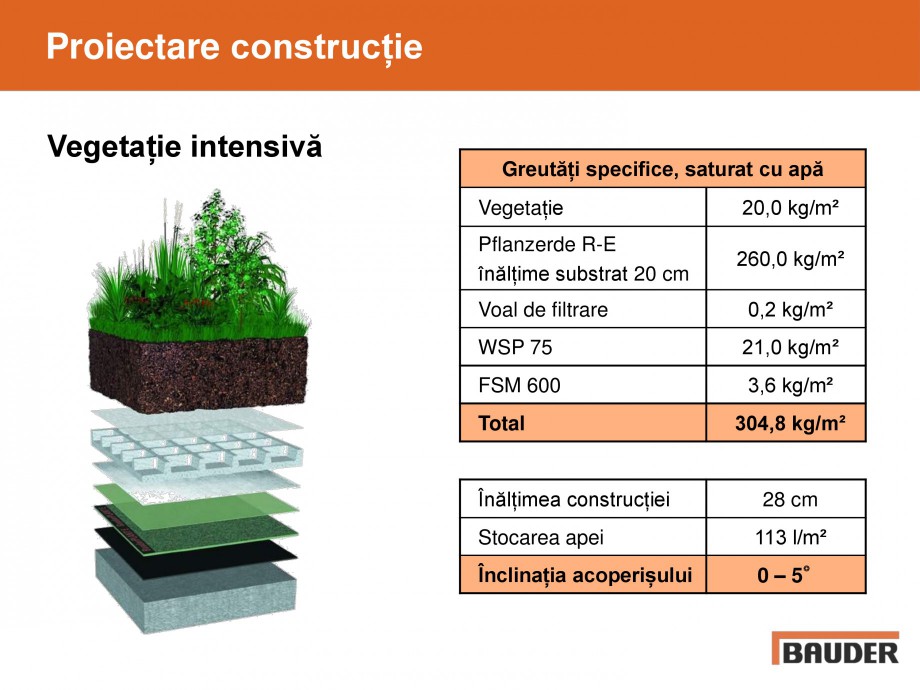

Vegetație intensivă
Greutăți specifice, saturat cu apă
Vegetație
20,0 kg/m²
Pflanzerde R-E
înălțime substrat 20 cm
260,0 kg/m²
Voal de filtrare
0,2 kg/m²
WSP 75
21,0 kg/m²
FSM 600
3,6 kg/m²
Total
Înălțimea construcției
304,8 kg/m²
28 cm
Stocarea apei
113 l/m²
Înclinația acoperișului
0 – 5°
Proiectare construcție

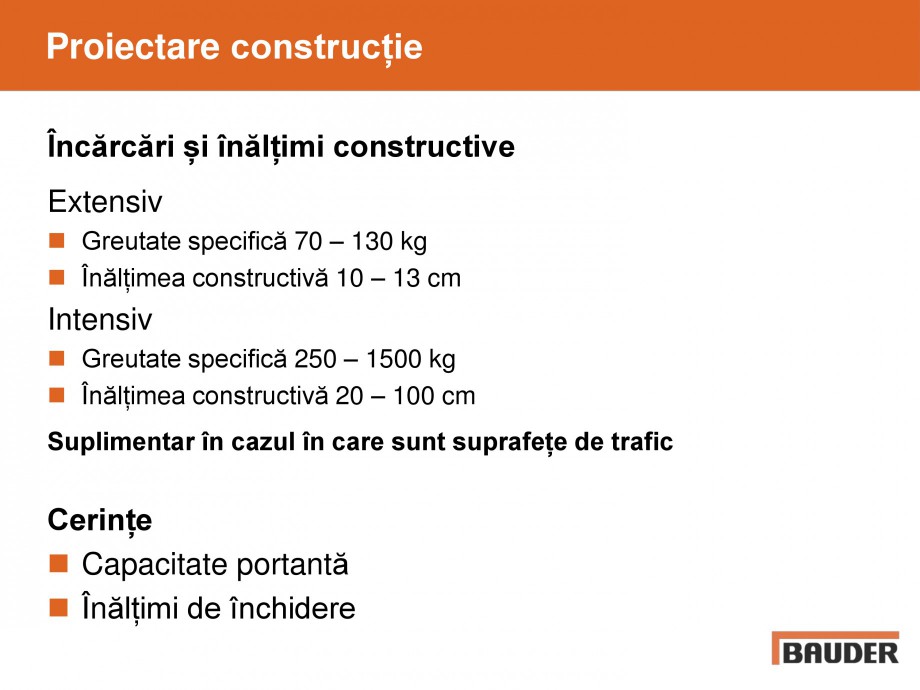

Încărcări și înălțimi constructive
Extensiv
Greutate specifică 70 – 130 kg
Înălțimea constructivă 10 – 13 cm
Intensiv
Greutate specifică 250 – 1500 kg
Înălțimea constructivă 20 – 100 cm
Suplimentar în cazul în care sunt suprafețe de trafic
Cerințe
Capacitate portantă
Înălțimi de închidere
Proiectare construcție
Gründach -
Planung

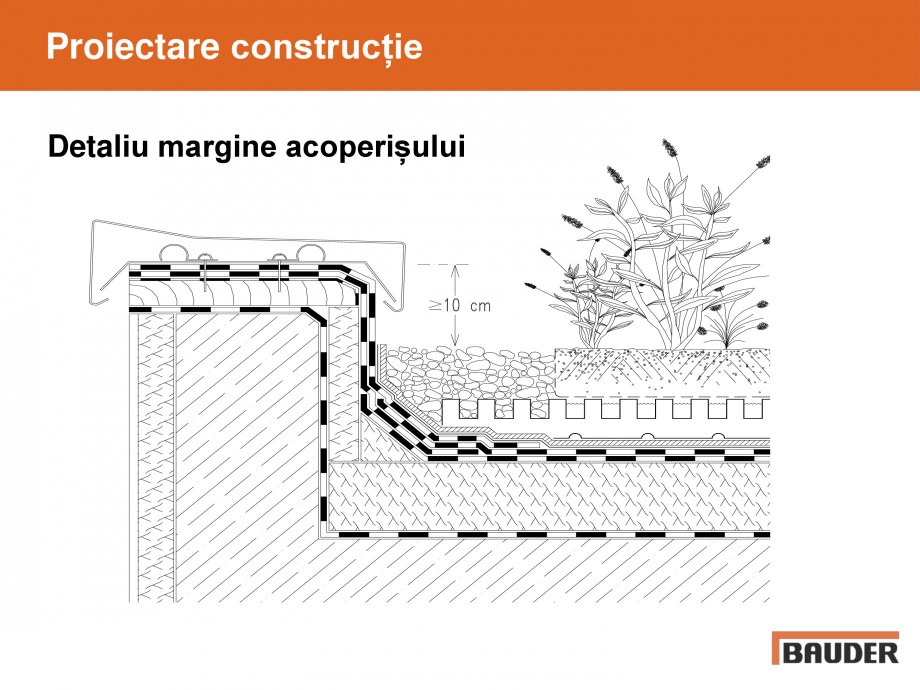

Detaliu margine
Schutzschicht
acoperișului
Proiectare construcție

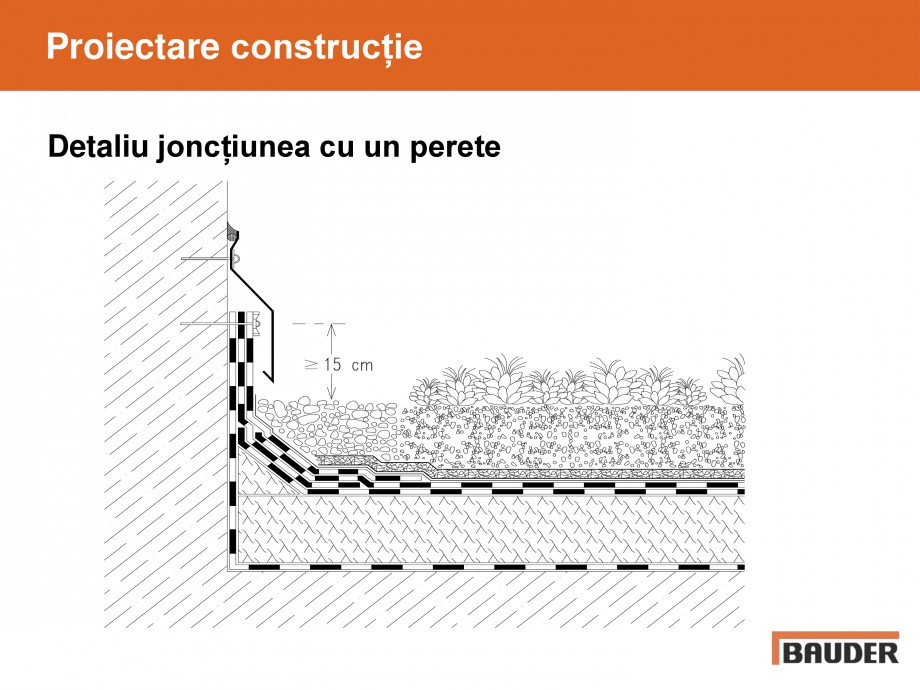

Detaliu joncțiunea cu un perete
Proiectare construcție

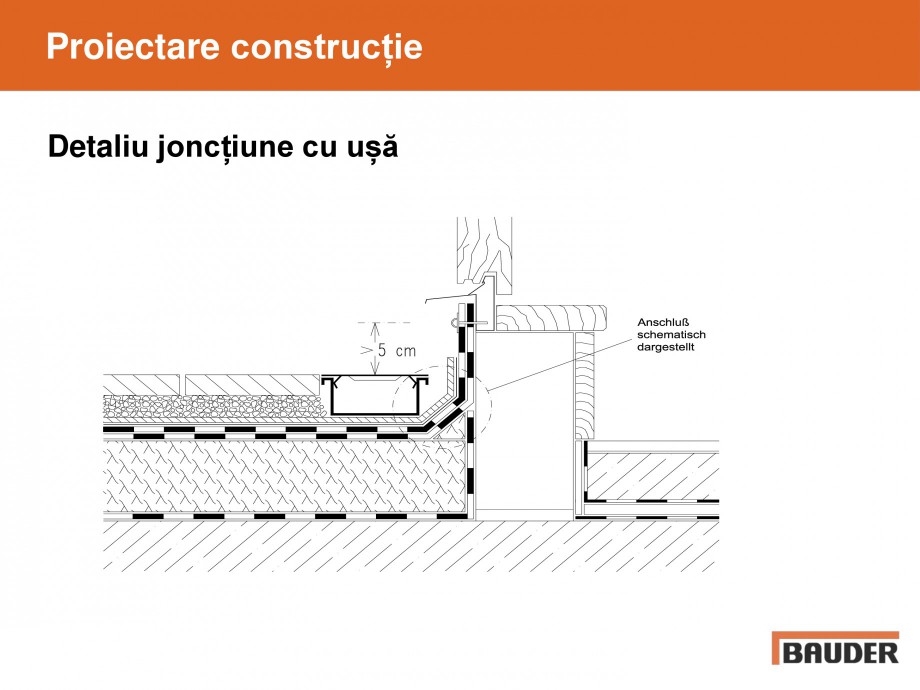

Detaliu joncțiune cu ușă
Proiectare construcție

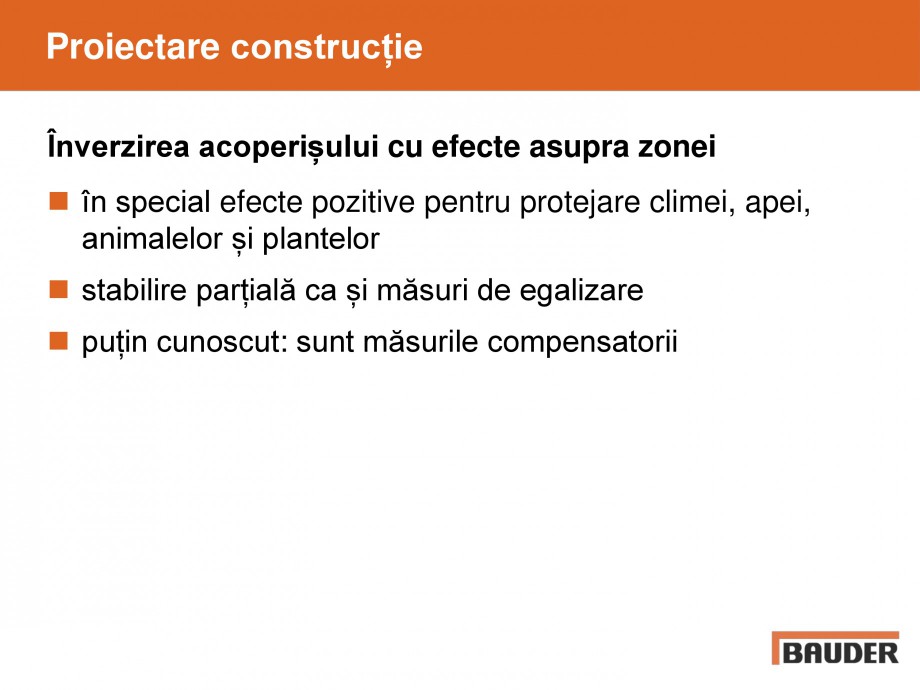

Înverzirea acoperișului cu efecte asupra zonei
în special efecte pozitive pentru protejare climei, apei,
animalelor și plantelor
stabilire parțială ca și măsuri de egalizare
puțin cunoscut: sunt măsurile compensatorii
Acoperiș cu vegetații
Planung construcție

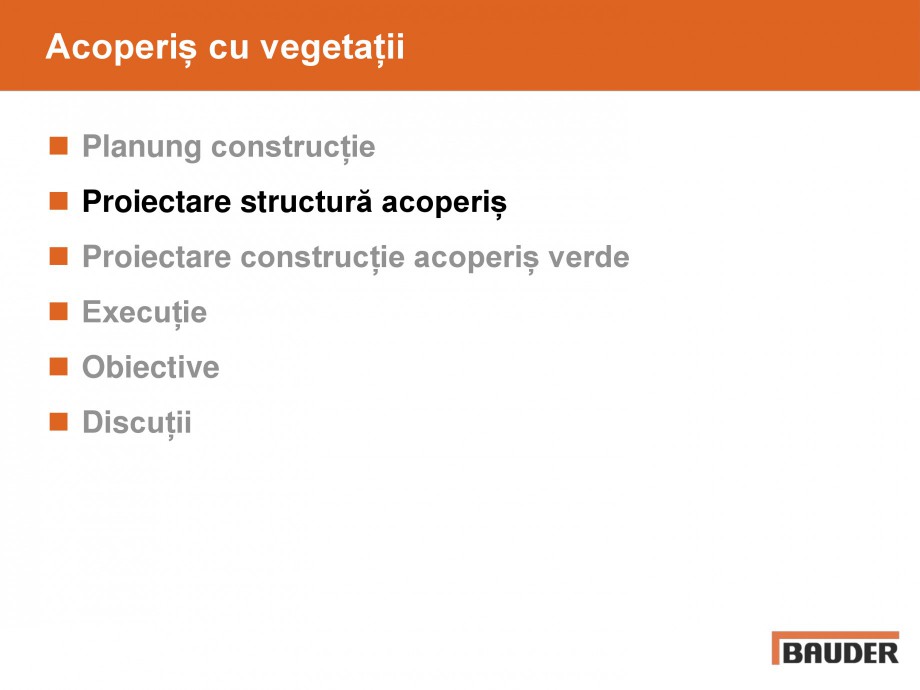

Proiectare structură acoperiș

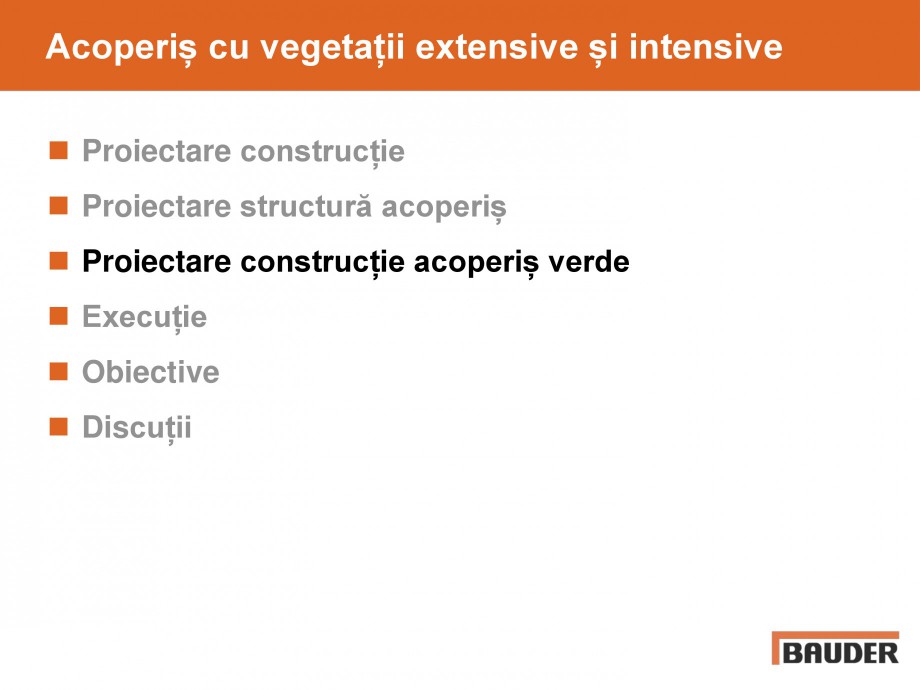

Proiectare construcție acoperiș verde
Execuție
Obiective
Discuții
Proiectare structură acoperiș

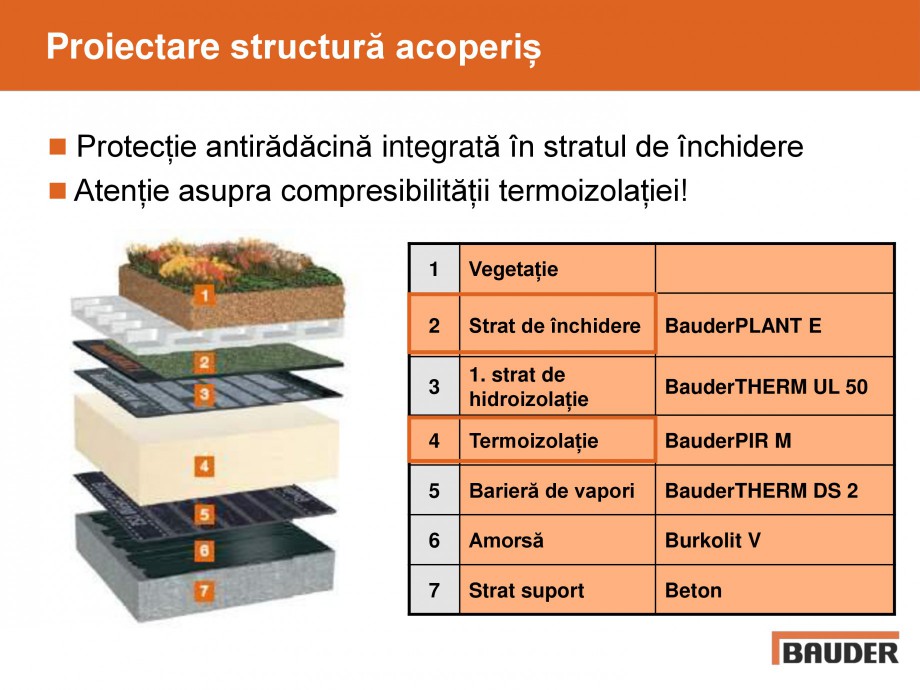

Protecție antirădăcină integrată în stratul de închidere
Atenție asupra compresibilității termoizolației!
1
Vegetație
2
Strat de închidere
BauderPLANT E
3
1. strat de
hidroizolație
BauderTHERM UL 50
4
Termoizolație
BauderPIR M
5
Barieră de vapori
BauderTHERM DS 2
6
Amorsă
Burkolit V
7
Strat suport
Beton
Proiectar
e structură acoperiș

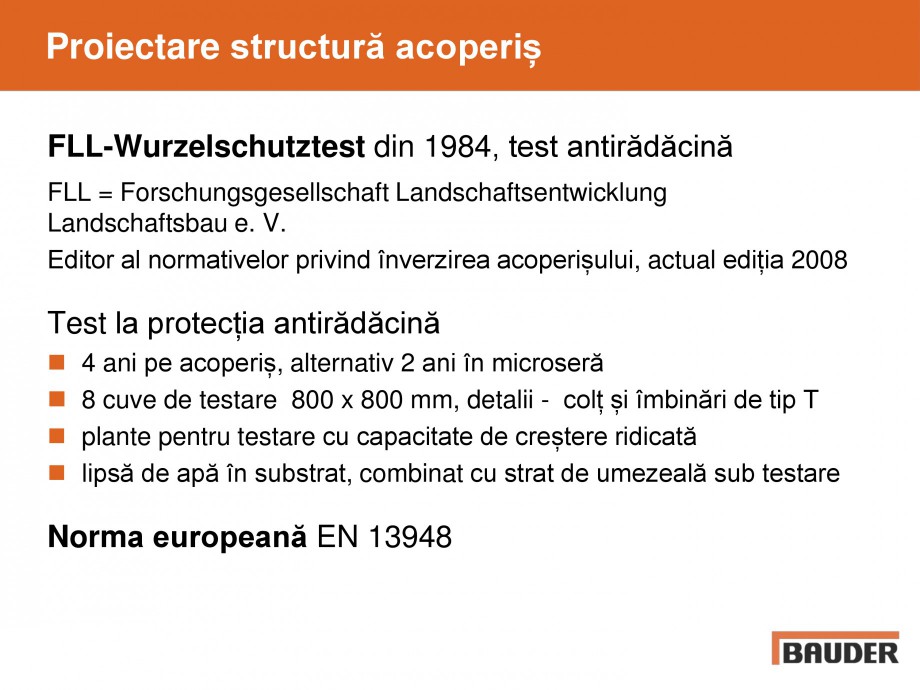

FLL-Wurzelschutztest din 1984, test antirădăcină
FLL = Forschungsgesellschaft Landschaftsentwicklung
Landschaftsbau e. V.
Editor al normativelor privind înverzirea acoperișului, actual ediția 2008
Test la protecția antirădăcină
4 ani pe acoperiș, alternativ 2 ani în microseră
8 cuve de testare 800 x 800 mm, detalii - colț și îmbinări de tip T
plante pentru testare cu capacitate de creștere ridicată
lipsă de apă în substrat, combinat cu strat de umezeală sub testare
Norma europeană EN 13948
Proiectare structură acoperiș

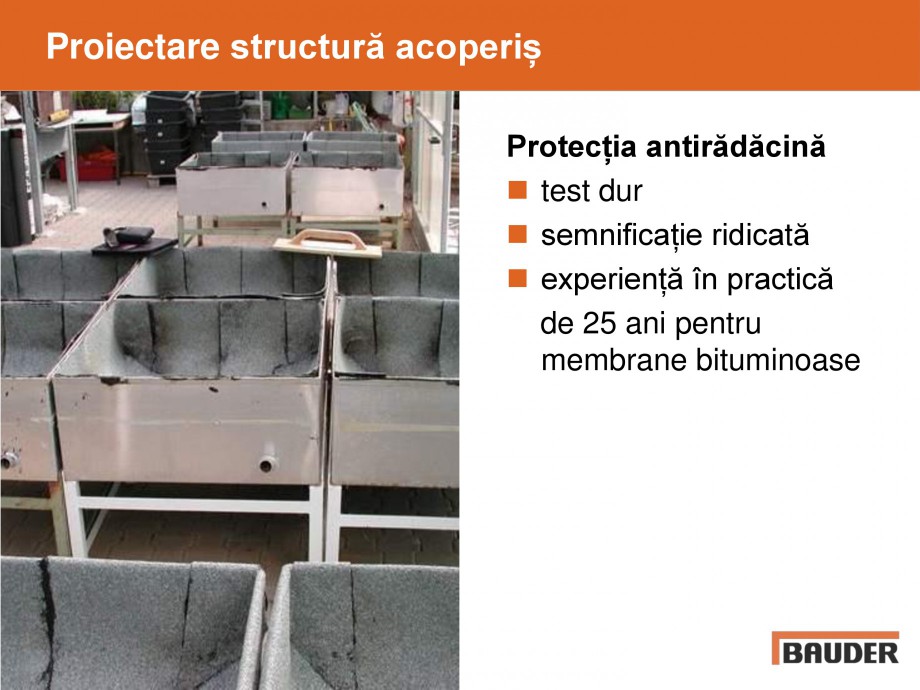

Protecția antirădăcină
test dur
semnificație ridicată
experiență în practică
de 25 ani pentru
membrane bituminoase
Proiectare structură acoperiș

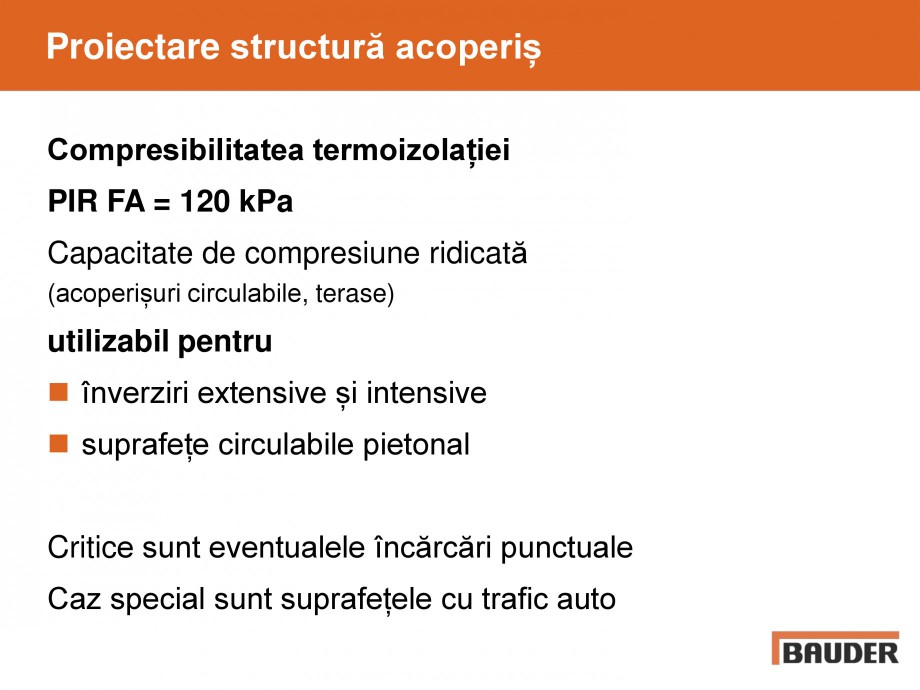

Compresibilitatea termoizolației
PIR FA = 120 kPa
Capacitate de compresiune ridicată
(acoperișuri circulabile, terase)
utilizabil pentru
înverziri extensive și intensive
suprafețe circulabile pietonal
Critice sunt even
tualele încărcări punctuale
Caz special sunt suprafețele cu trafic auto
Proiectare structură acoperiș

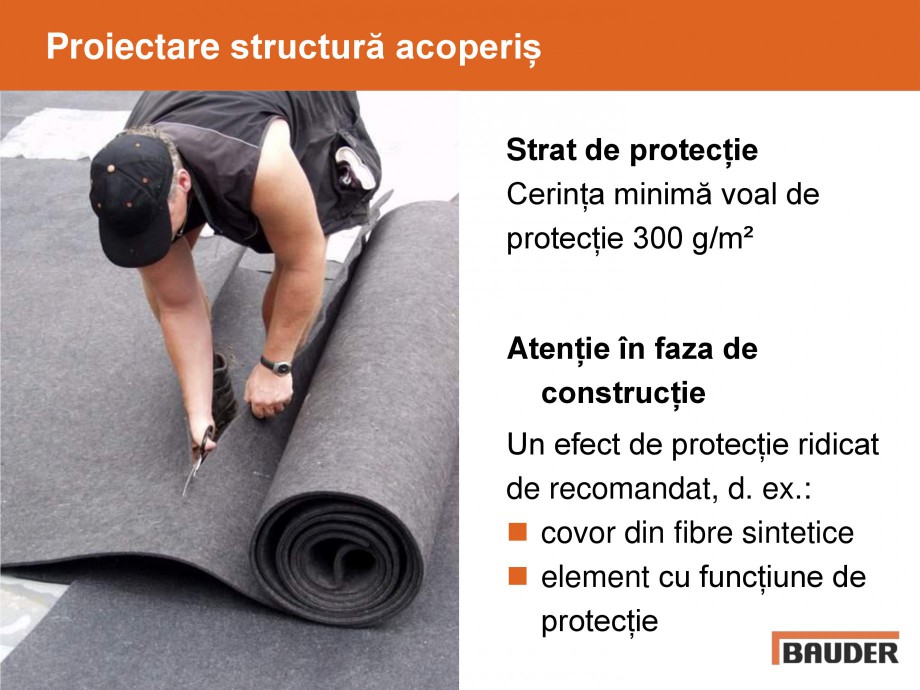

Strat de protecție
Cerința minimă voal de
protecție 300 g/m²
Atenție în faza de
construcție
Un efect de protecție ridicat
de recomandat, d. ex.:
covor din fibre sintetice
element cu funcțiune de
protecție
Proiectare structură acoperiș

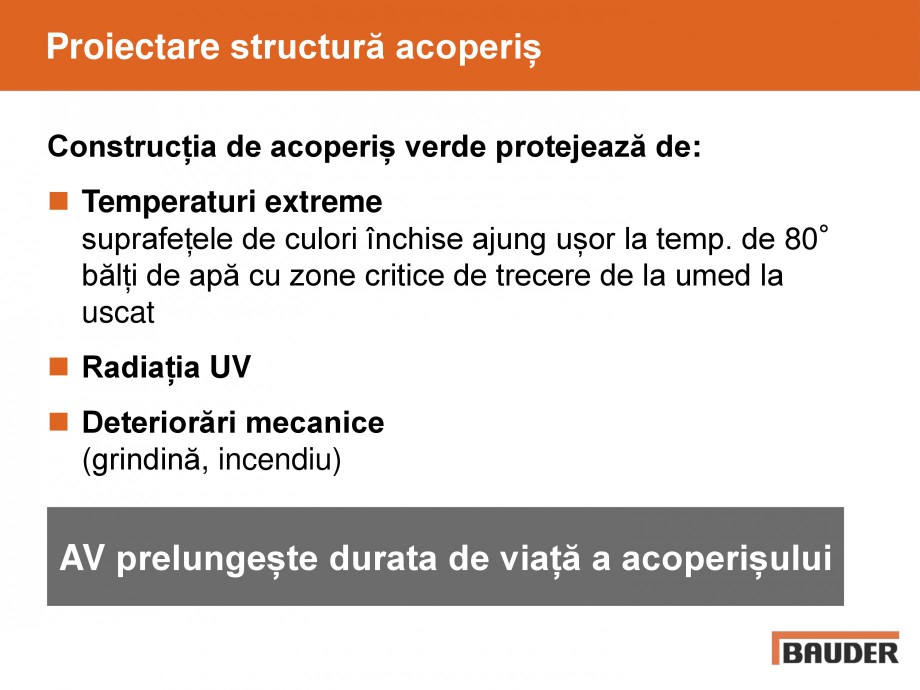

Construcția de acoperiș verde protejează de:
Temperaturi extreme
suprafețele de culori închise ajung ușor la temp. de 80°
bălți de apă cu zone critice de trecere de la umed la
uscat
Radiația UV
Deteriorări mecanice
(grindină, incendiu)
AV prelungește durata de viață a acoperișului
Acoperiș cu vegetații extensive și intensive
Proiectare construcție
Proiectare structură acoperiș
Proiectare construcție acoperiș verde
Execuție
Obiective
Discuții
Proiectare construcție acoperiș verde

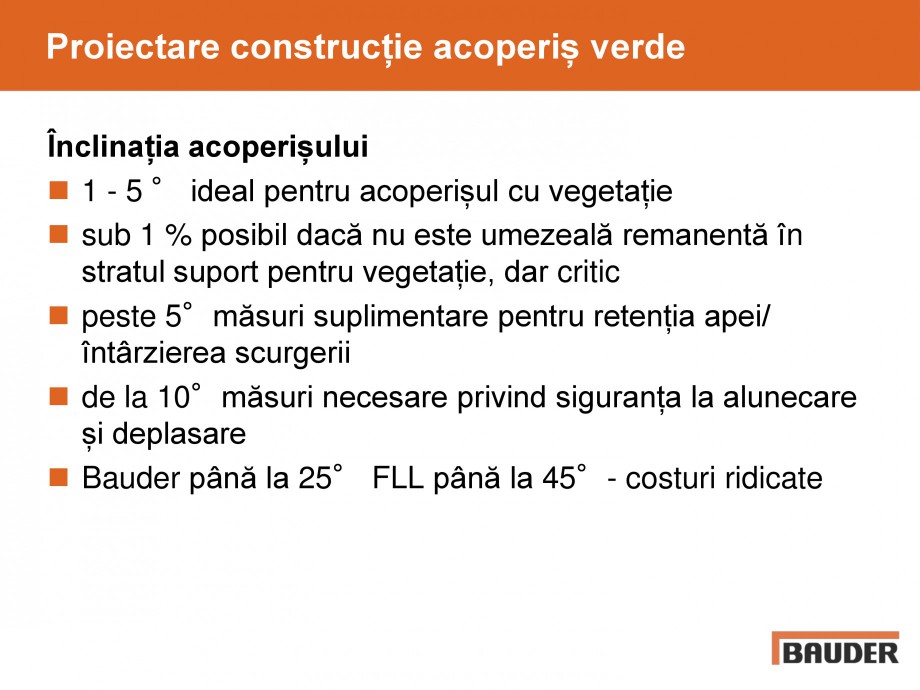

Înclinația acoperișului
1 - 5 ° ideal pentru acoperișul cu vegetație
sub 1 % posibil dacă nu este umezeală remanentă în
stratul suport pentru vegetație, dar critic
peste 5°măsuri suplimentare pentru retenția apei/
întârzierea scurgerii
de la 10°măsuri necesare privind siguranța la alunecare
și deplasare
Bauder până la 25° FLL până la 45°- costuri ridicate
Proiectare construcție acoperiș verde

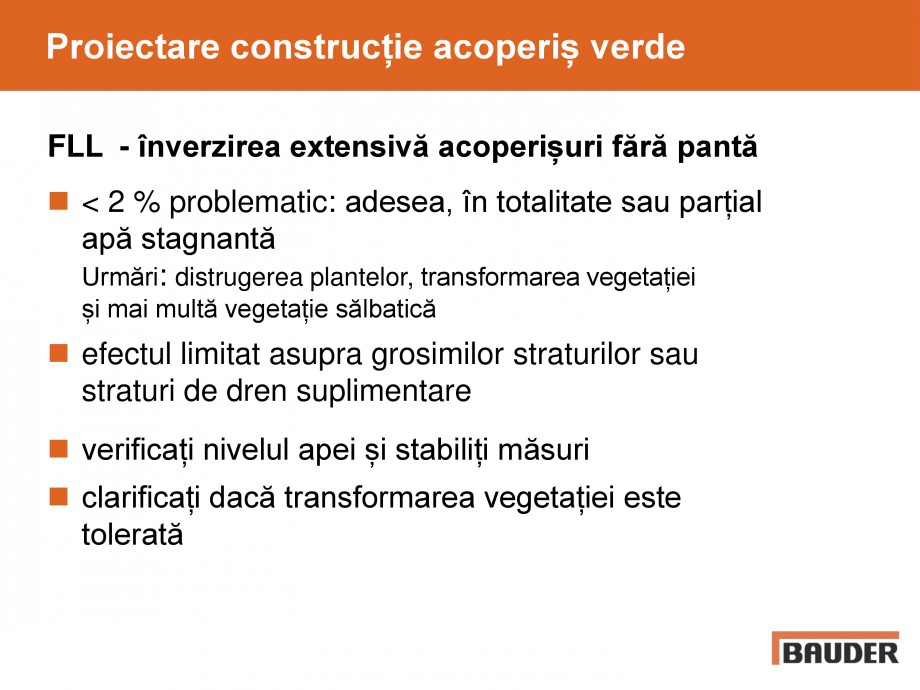

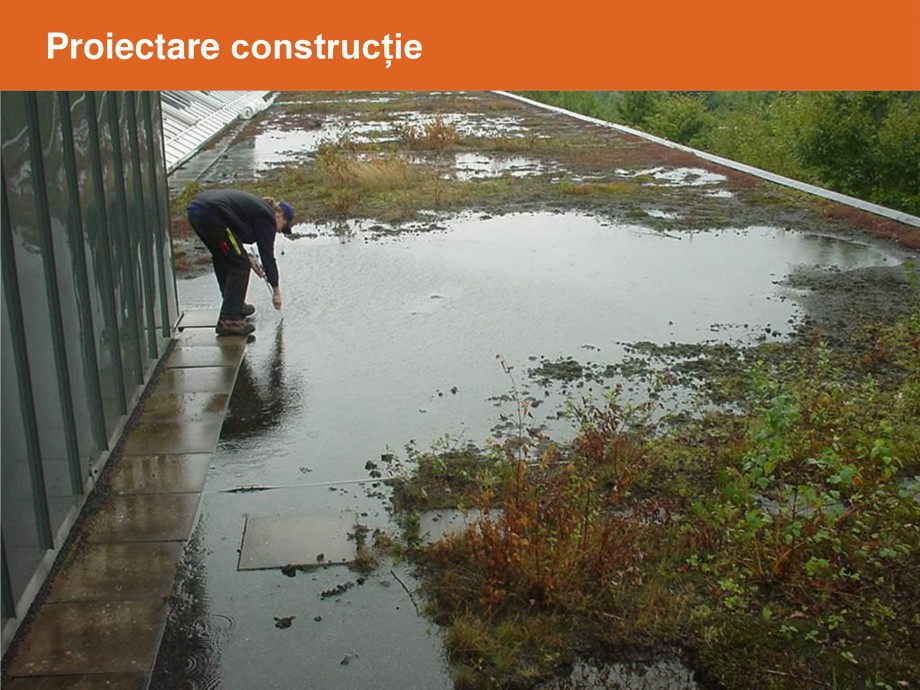

FLL - înverzirea extensivă acoperișuri fără pantă
< 2 % problematic: adesea, în totalitate sau parțial
apă stagnantă
Urmări: distrugerea plantelor, transformarea vegetației
și mai multă vegetație sălbatică
efectul limitat asupra grosimilor straturilor sau
straturi de dren suplimentare
verificați nivelul apei și stabiliți măsuri
clarificați dacă transformarea vegetației este
tolerată
Proiectare construcție acoperiș verde

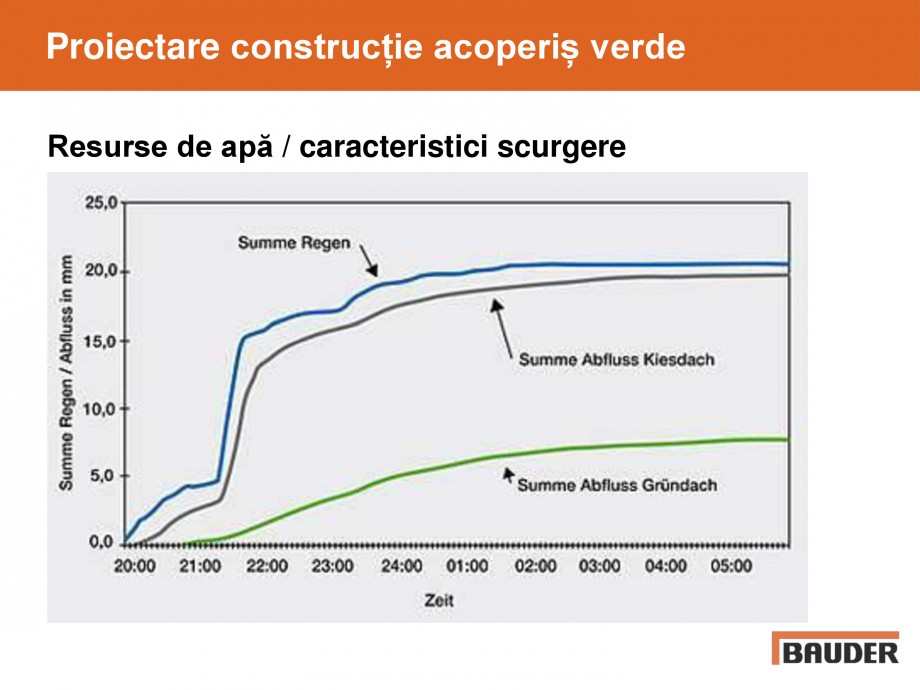

Resurse de apă / caracteristici scurgere
Proiectare construcție acoperiș verde

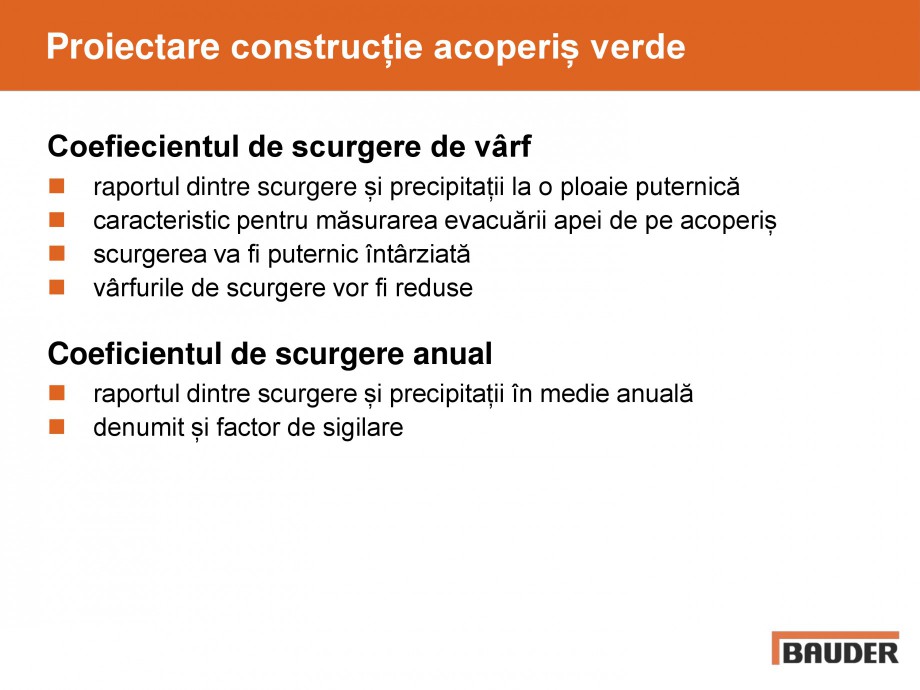

Coefiecientul de scurgere de vârf
raportul dintre scurgere
i precipitații la o ploaie puternică
caracteristic pentru măsurarea evacuării apei de pe acoperiș
scurgerea va fi puternic întârziată
vârfurile de scurgere vor fi reduse
Coeficientul de scurgere anual
raportul dintre scurgere și precipitații în medie anuală
denumit și factor de sigilare
Proiectare construcție acoperiș verde

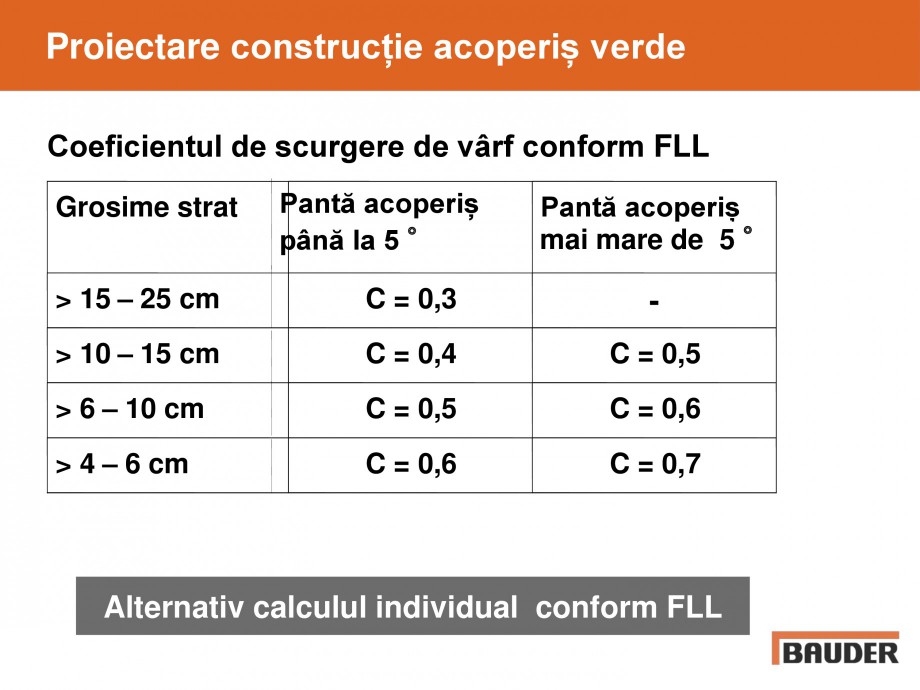

Coeficientul de scurgere de vârf conform FLL
Grosime strat
Pantă acoperiș
până la 5 °
Pantă acoperiș
mai mare de 5 °
> 15 – 25 cm
C = 0,3
-
> 10 – 15 cm
C = 0,4
C = 0,5
> 6 – 10 cm
C = 0,5
C = 0,6
> 4 – 6 cm
C = 0,6
C = 0,7
Alternativ calculul individual conform FLL
Proiectare construcție acoperiș verde
Testul FLL
Coeficientul de scurgere
Suprafața 1 x 5 m
Pante 2 %
Cant. de ploaie 300 l/s x ha
Grosimea
substratului
C
6,0 cm
0,32
8,0 cm
0,22
10,0 cm
0,17
Proiectare construcție verde

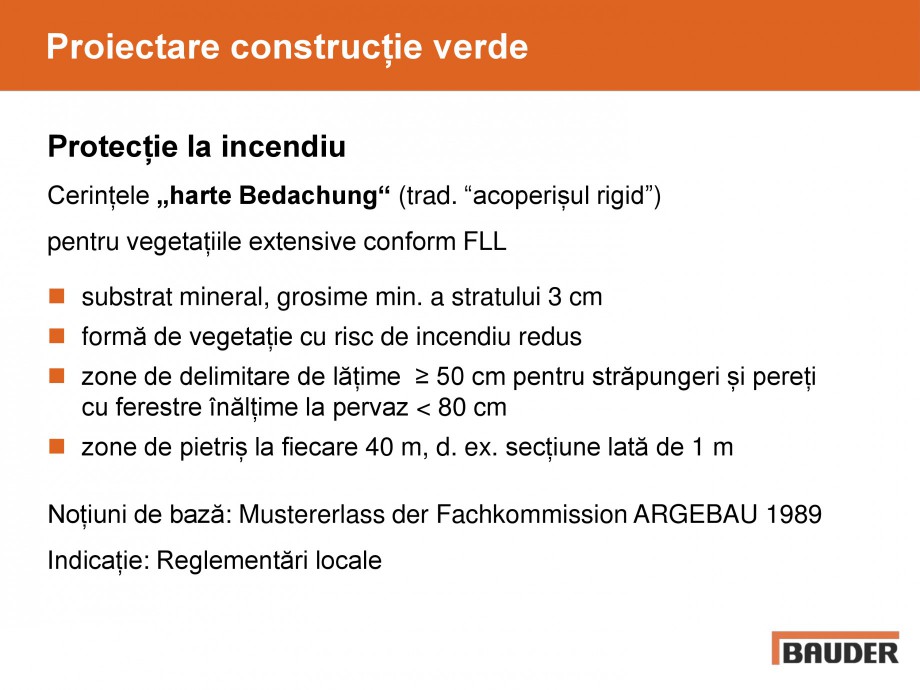

Protecție la incendiu
Cerințele „harte Bedachung“ (trad. “acoperișul rigid”)
pentru veg
etațiile extensive conform FLL
substrat mineral, grosime min. a stratului 3 cm
formă de vegetație cu risc de incendiu redus
zone de delimitare de lățime ≥ 50 cm pentru străpungeri și pereți
cu ferestre înălțime la pervaz < 80 cm
zone de pietriș la fiecare 40 m, d. ex. secțiune lată de 1 m
Noțiuni de bază: Mustererlass der Fachkommission ARGEBAU 1989
Indicație: Reglementări locale
Proiectare construcție acoperiș verde

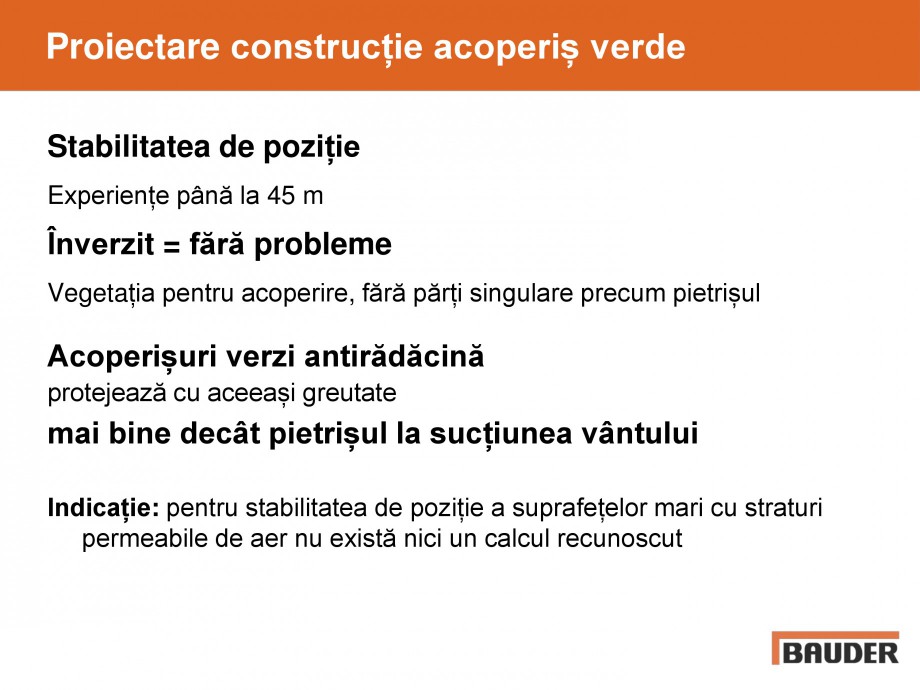

Stabilitatea de poziție
Experiențe până la 45 m
Înverzit = fără probleme
Vegetația pentru acoperire, fără părți singulare precum pietrișul
Acoperișuri verzi antirădăcină
protejează cu aceeași greutate
mai bine decât pietrișul la sucțiunea vântului
Indicație: pentru stabilitatea de poziție a suprafețelor mari cu straturi
permeabile de aer nu există nici un calcul recunoscut
Proiectare construcție acoperiș verde

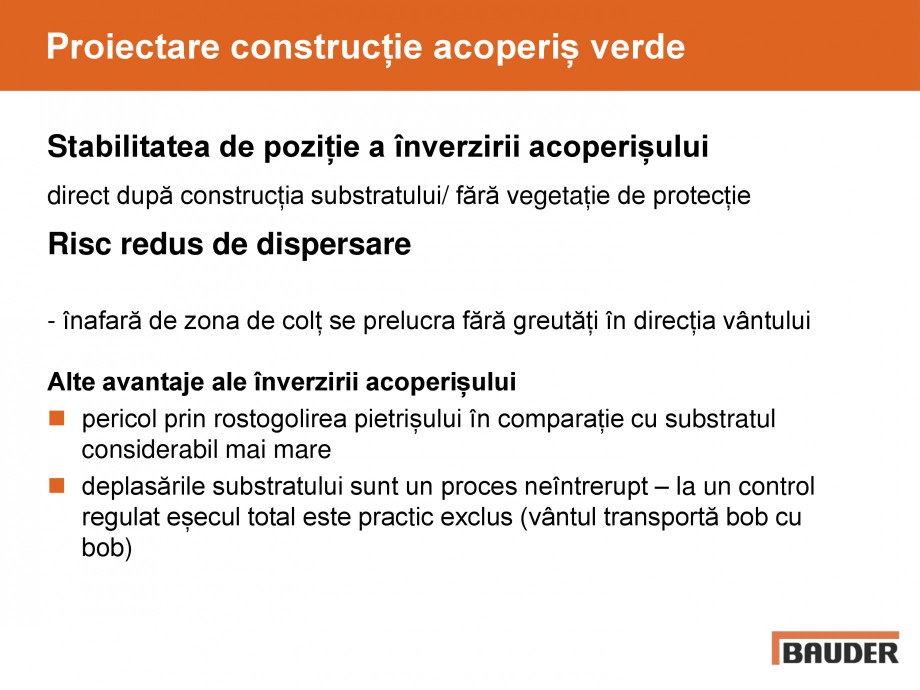

Stabilitatea de poziție a înverzirii acoperișului
direct după construcția substratulu
i/ fără vegetație de protecție
Risc redus de dispersare
- înafară de zona de colț se prelucra fără greutăți în direcția vântului
Alte avantaje ale înverzirii acoperișului
pericol prin rostogolirea pietrișului în comparație cu substratul
considerabil mai mare
deplasările substratului sunt un proces neîntrerupt – la un control
regulat eșecul total este practic exclus (vântul transportă bob cu
bob)
Proiectare construcție acoperiș verde

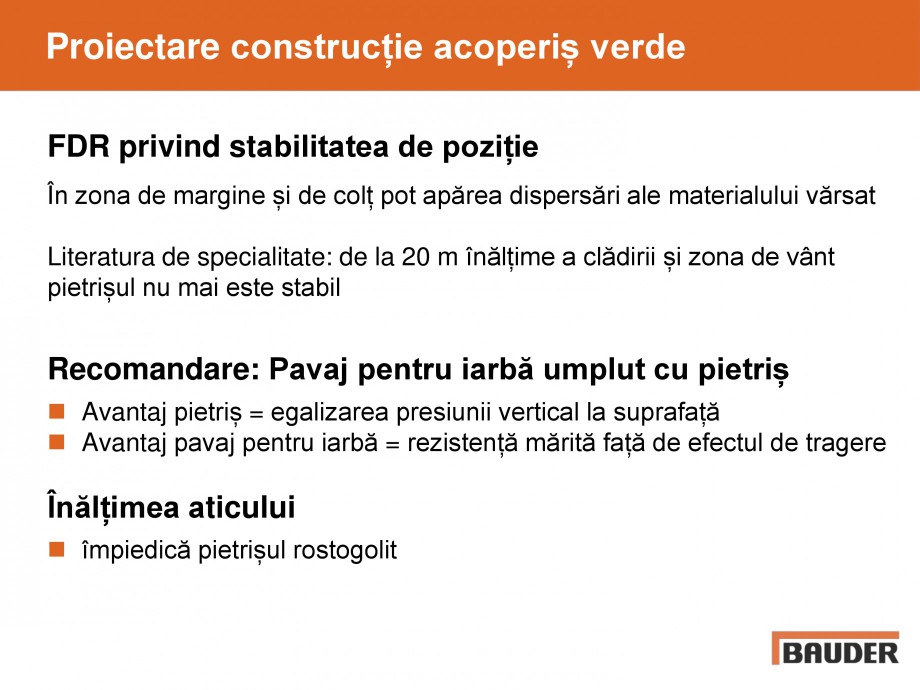

FDR privind stabilitatea de poziție
În zona de margine și de colț pot apărea dispersări ale materialului vărsat
Literatura de specialitate: de la 20 m înălțime a clădirii și zona de vânt
pietrișul nu mai este stabil
Recomandare: Pavaj pentru iarbă umplut cu pietriș
Avantaj pietriș = egalizarea presiunii vertical la suprafață
Avantaj pavaj pentru iarbă = rezistență mărită față de efectul de tragere
Înălțimea aticului
împiedică pietrișul rostogolit
Proiectare construcție
acoperiș verde

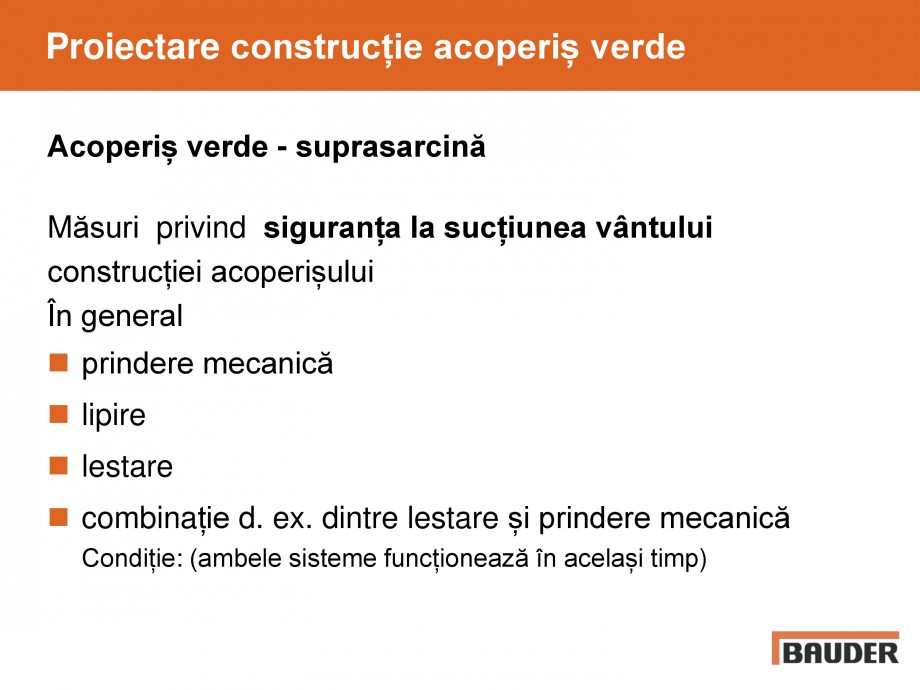

Acoperiș verde - suprasarcină
Măsuri privind siguranța la sucțiunea vântului
construcției acoperișului
În general
prindere mecanică
lipire
lestare
combinație d. ex. dintre lestare și prindere mecanică
Condiție: (ambele sisteme funcționează în același timp)
Proiectare construcție acoperiș verde

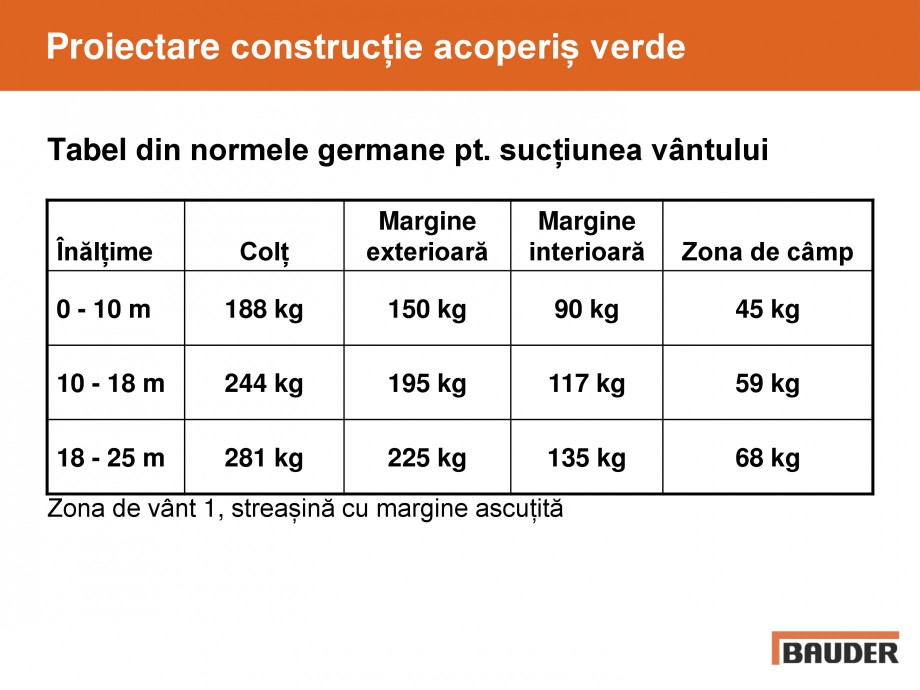

Tabel din normele germane pt. sucțiunea vântului
Înălțime
Colț
Margine
exterioară
Margine
interioară
Zona de câmp
0 - 10 m
188 kg
150 kg
90 kg
45 kg
10 - 18 m
244 kg
195 kg
117 kg
59 kg
18 - 25 m
281 kg
225 kg
135 kg
68 kg
Zona de vânt 1, streașină cu margine ascuțită
Proiectarea construcție acoperiș verde

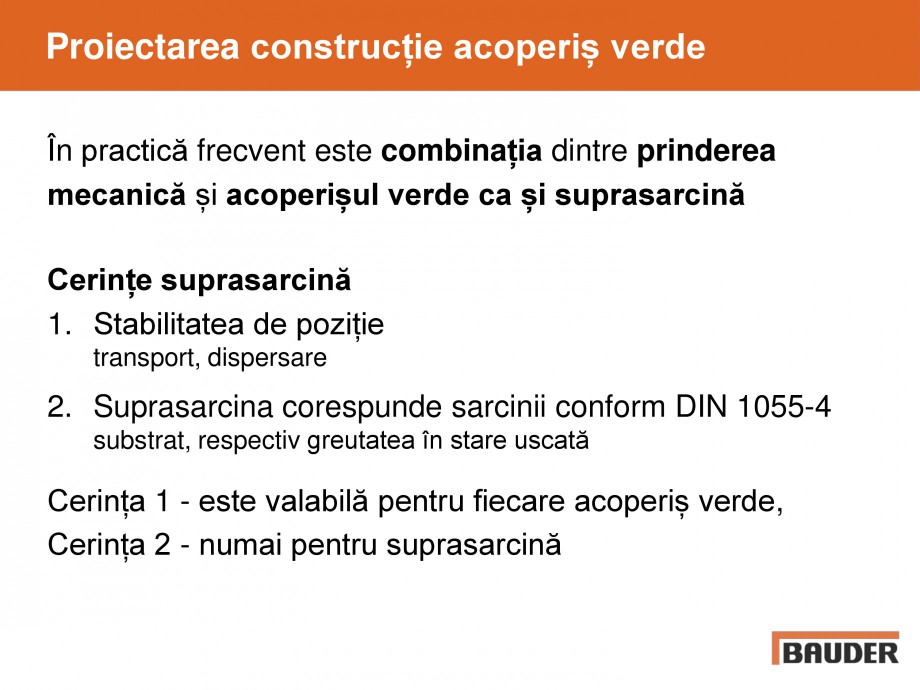

În practică frecvent este combinația dintre prinderea
mecanică și acoperișul verde ca și suprasarcină
Cerințe suprasarcină
1. Stabilitatea de poziție
transport, dispersare
2. Suprasarcina corespunde sarcinii conform DIN 1055-4
substrat, respectiv greutatea în stare uscată
Cerința 1 - es
te valabilă pentru fiecare acoperiș verde,
Cerința 2 - numai pentru suprasarcină
Proiectare construcție acoperiș verde

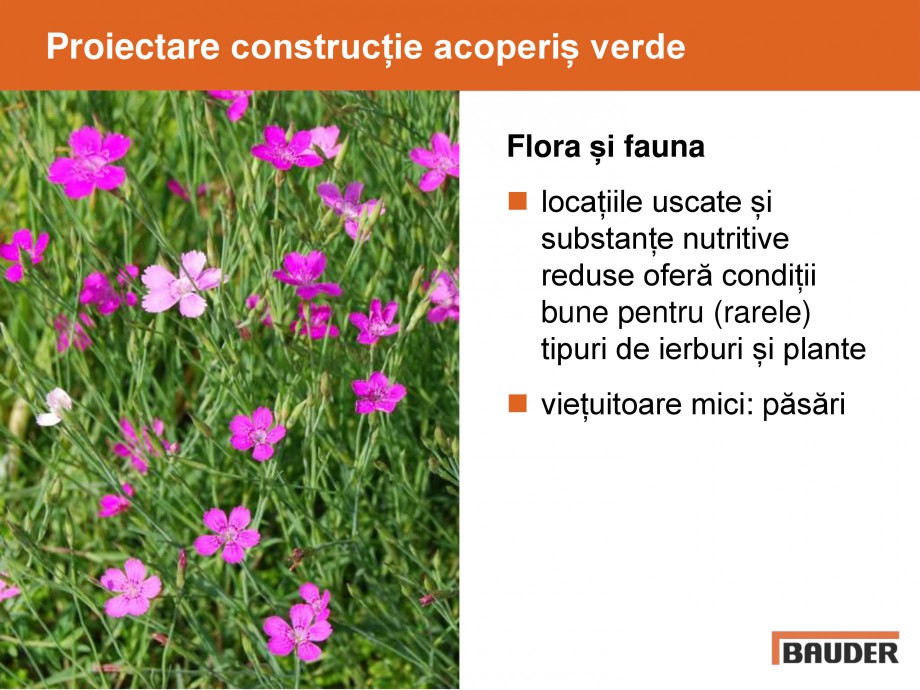

Flora și fauna
locațiile uscate și
substanțe nutritive
reduse oferă condiții
bune pentru (rarele)
tipuri de ierburi și plante
viețuitoare mici: păsări
Proiectare construcție acoperiș verde

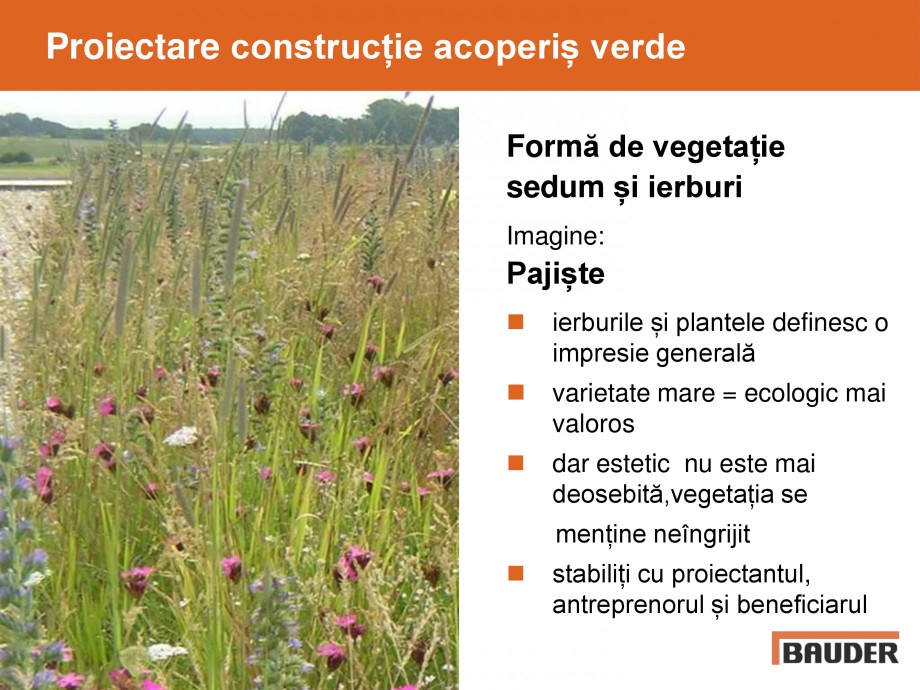

Formă de vegetație
sedum și ierburi
Imagine:
Pajiște
ierburile și plantele definesc o
impresie generală
varietate mare = ecologic mai
valoros
dar estetic nu este mai
deosebită,vegetația se
menține neîngrijit
stabiliți cu proiectantul,
antreprenorul și beneficiarul
Proiectare construcție acoperiș verde

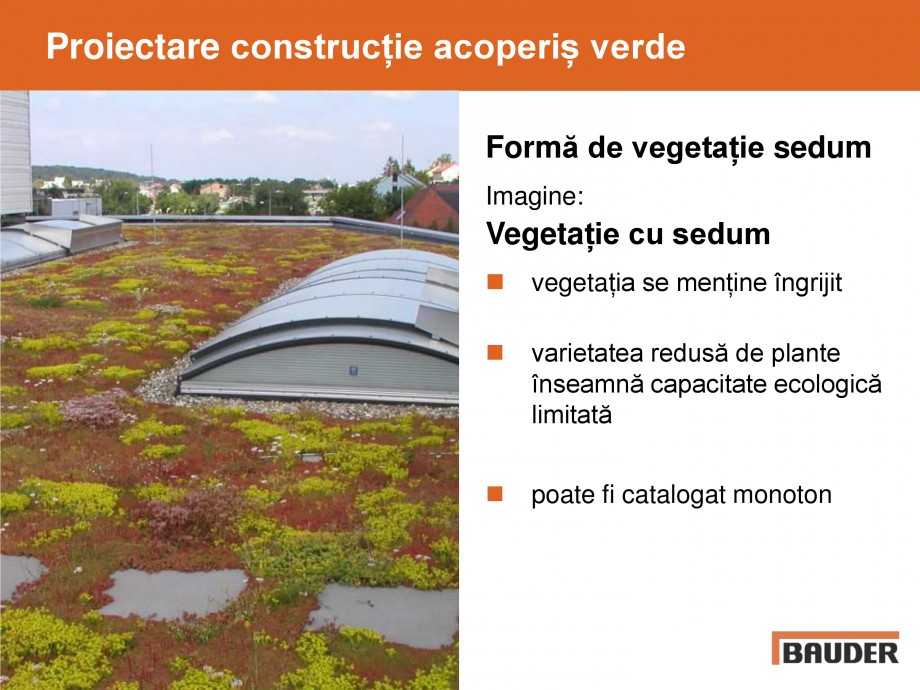

Formă de vegetație sedum
Imagine:
Vegetație cu sedum
vegetația se menține îngrijit
varietatea redusă de plante
înseamnă capacitate ecologică
limitată
poate fi catalogat monoton
Proiectare construcție acoperiș verde

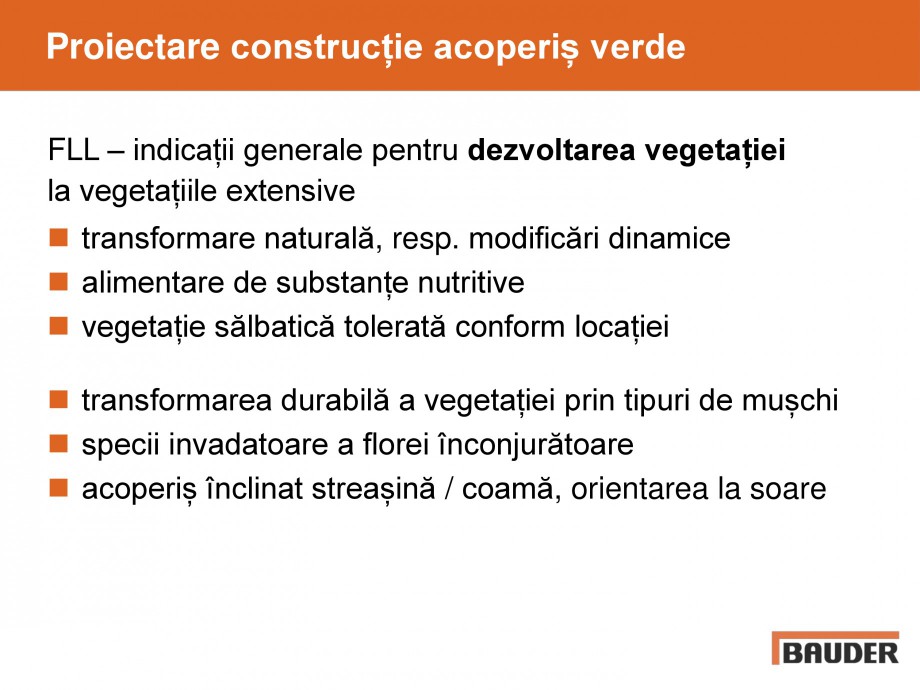

FLL – indicații generale pentru dezvoltarea vegetației
la vegetaț
iile extensive
transformare naturală, resp. modificări dinamice
alimentare de substanțe nutritive
vegetație sălbatică tolerată conform locației
transformarea durabilă a vegetației prin tipuri de mușchi
specii invadatoare a florei înconjurătoare
acoperiș înclinat streașină / coamă, orientarea la soare
Proiectare construcție acoperiș verde

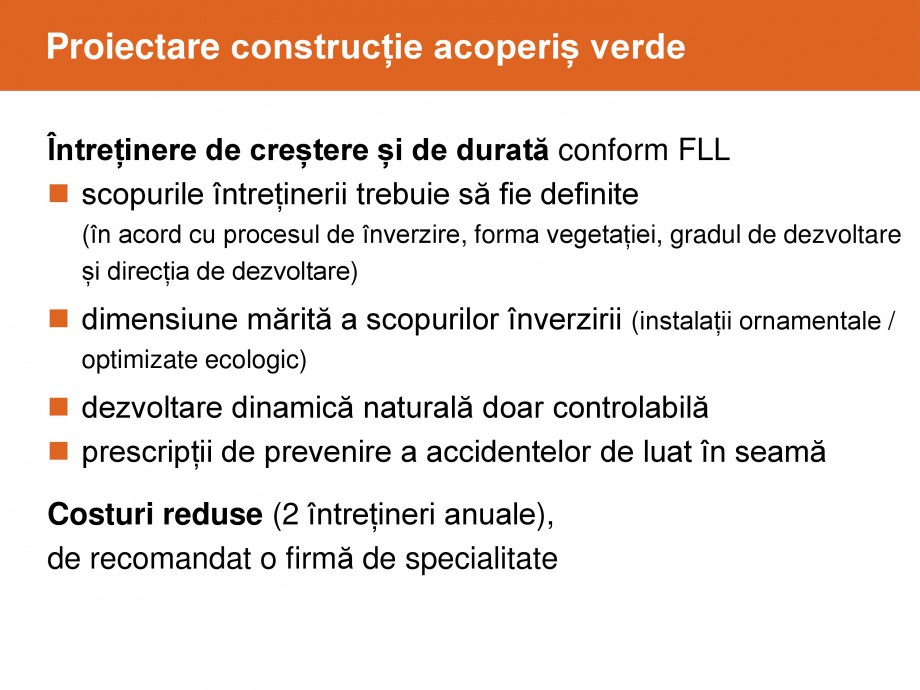

Întreținere de creștere și de durată conform FLL
scopurile întreținerii trebuie să fie definite
(în acord cu procesul de înverzire, forma vegetației, gradul de dezvoltare
și direcția de dezvoltare)
dimensiune mărită a scopurilor înverzirii (instalații ornamentale /
optimizate ecologic)
dezvoltare dinamică naturală doar controlabilă
prescripții de prevenire a accidentelor de luat în seamă
Costuri reduse (2 întrețineri anuale),
de recomandat o firmă de specialitate
Proiectare construcție acoperiș verde
Proiectare construcție acoperiș verde

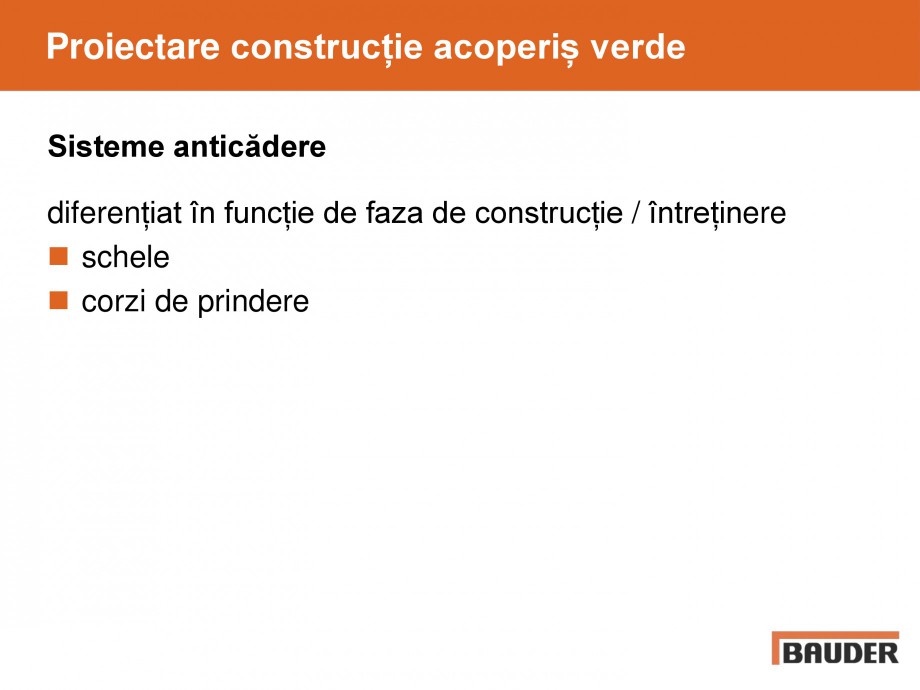

Sisteme anticăde
re
diferențiat în funcție de faza de construcție / întreținere
schele
corzi de prindere

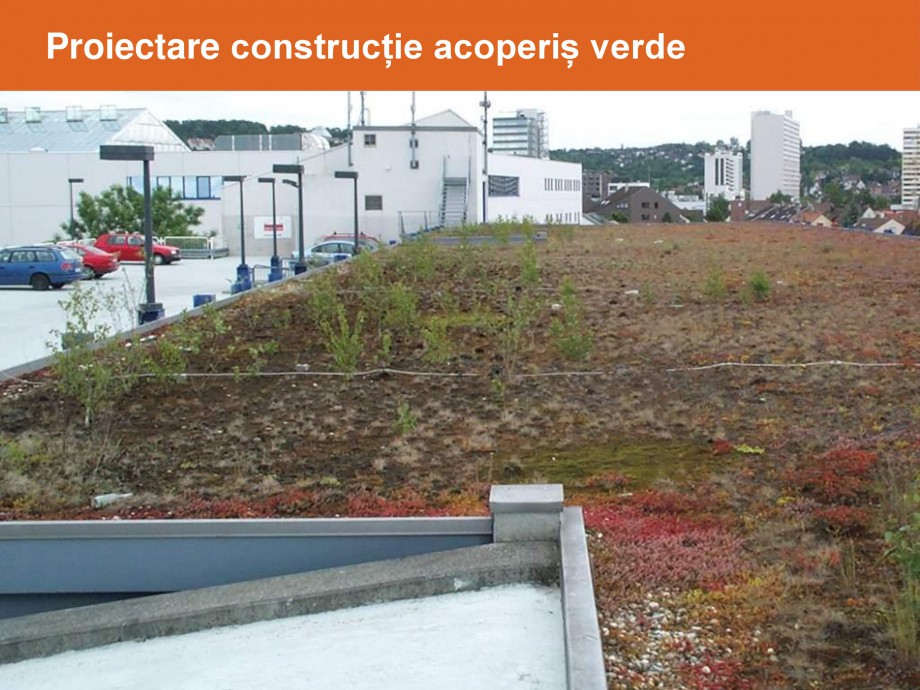

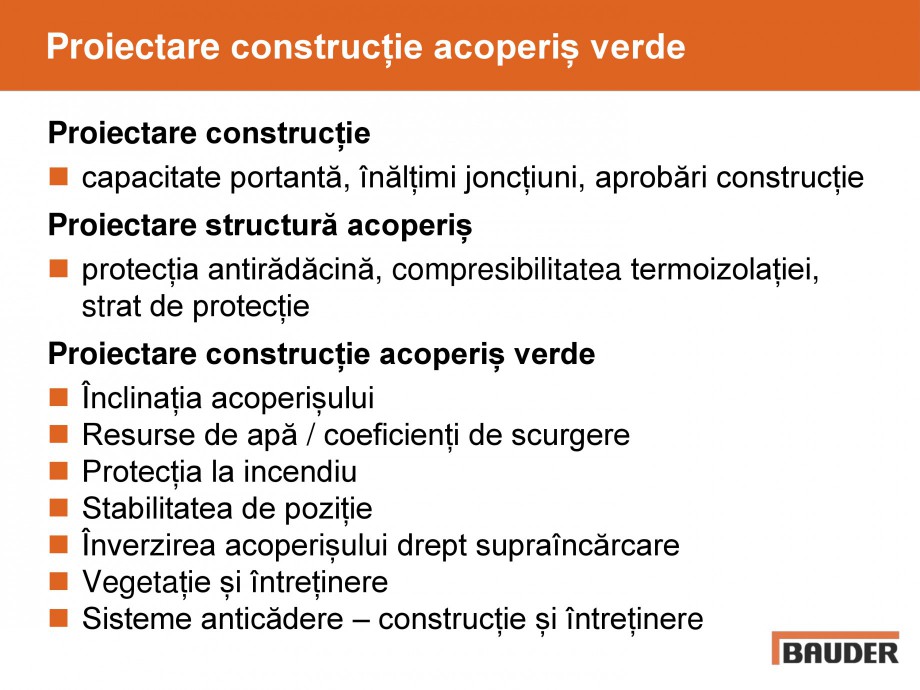

Proiectare construcție acoperiș verde
Proiectare construcție
capacitate portantă, înălțimi joncțiuni, aprobări construcție
Proiectare structură acoperiș
protecția antirădăcină, compresibilitatea termoizolației,
strat de protecție
Proiectare construcție acoperiș verde
Înclinația acoperișului
Resurse de apă / coeficienți de scurgere
Protecția la incendiu
Stabilitatea de poziție
Înverzirea acoperișului drept supraîncărcare
Vegetație și întreținere
Sisteme anticădere – construcție și întreținere
Acoperiș cu vegetație extensivă și intensivă
Proiectare construcție
Proiectare structură acoperiș
Proiectare construcție acoperiș verde

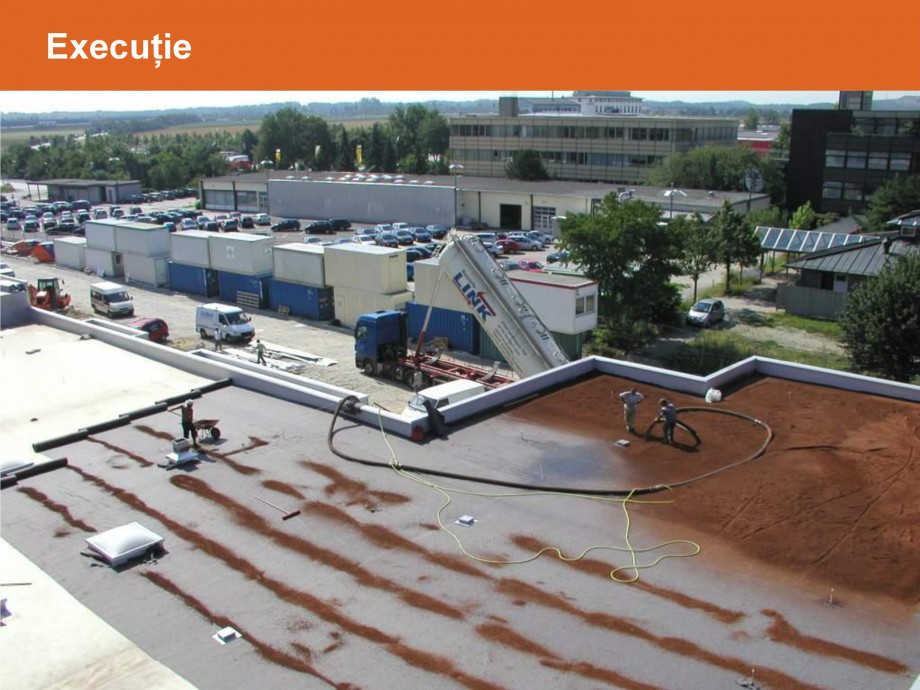

Execuție
Obiective
Discuții

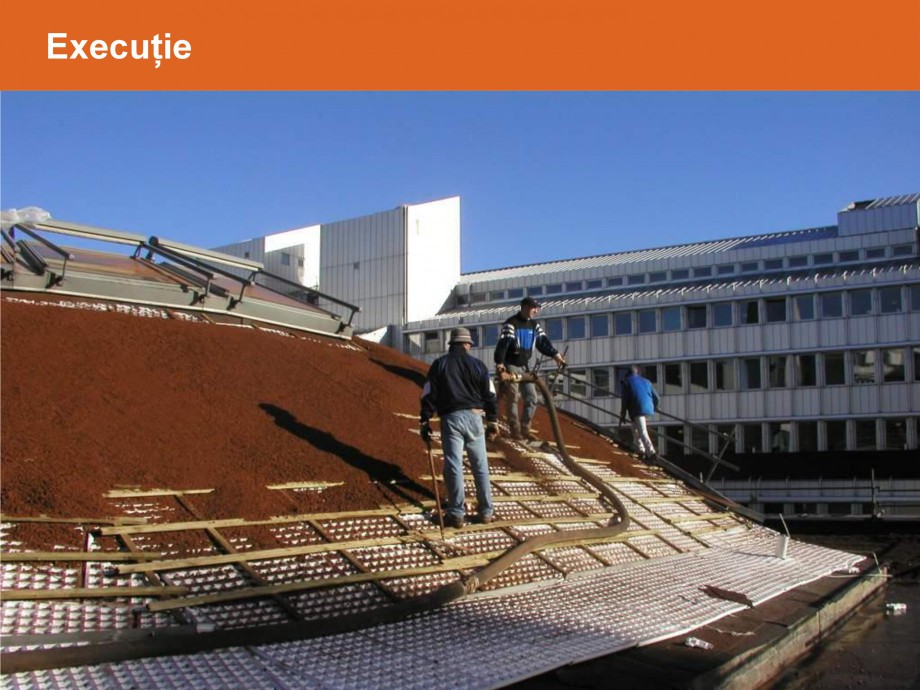

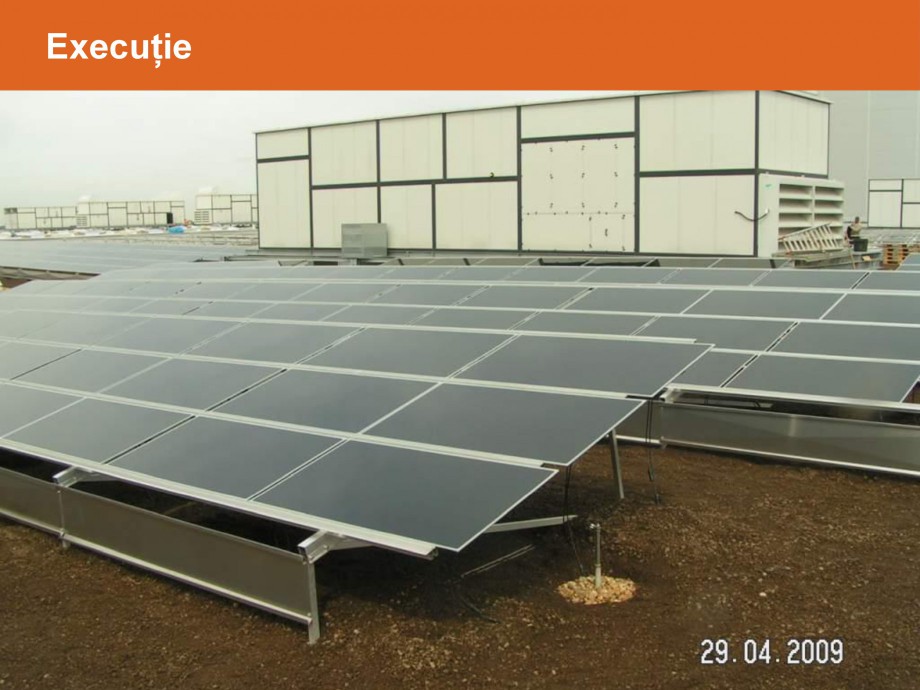

Execuție

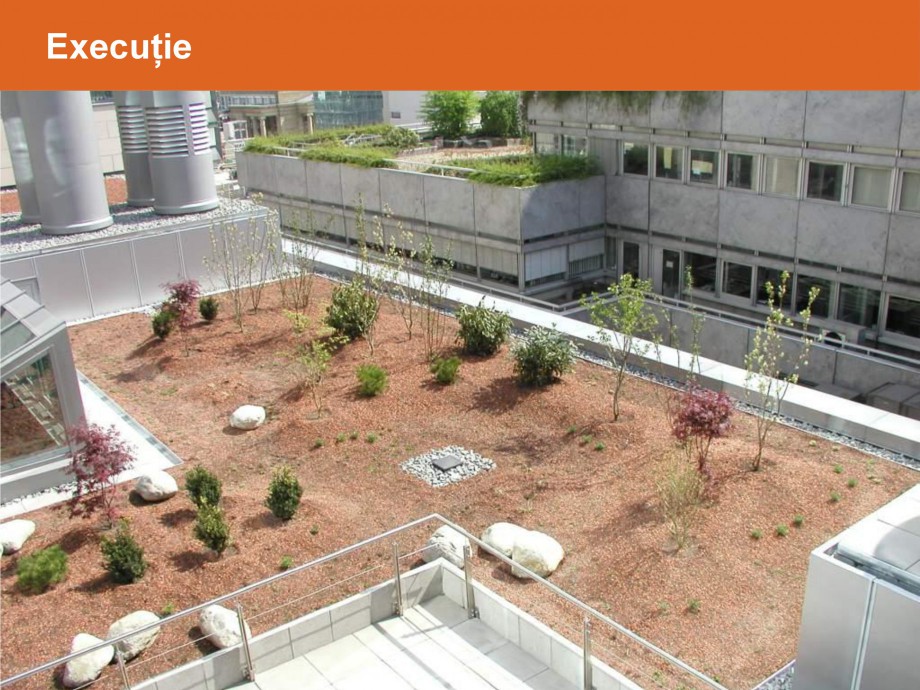

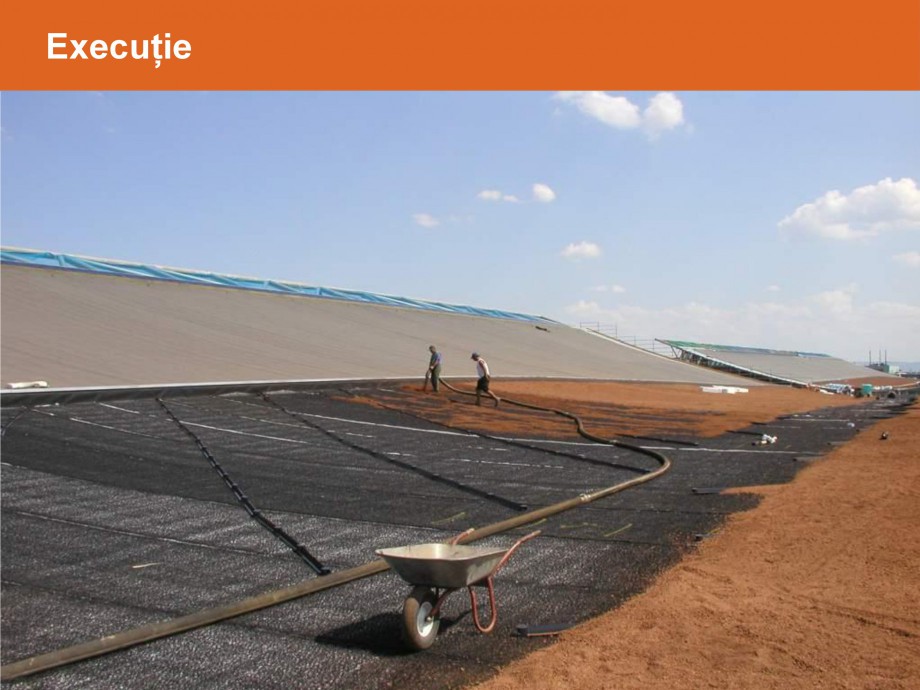

Execuție

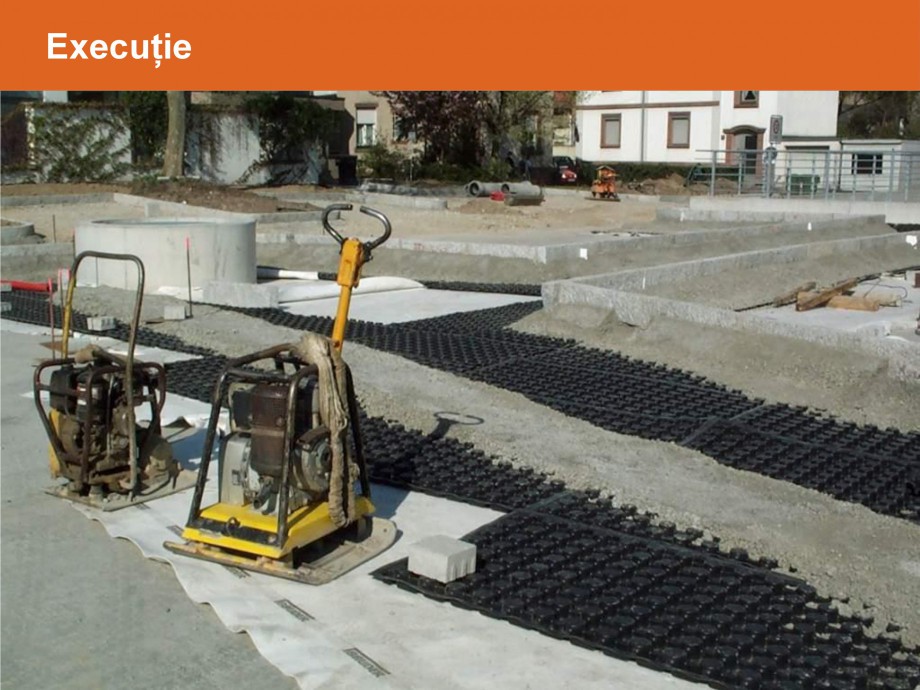

Execuție
Execuție
Execuție
Execuție

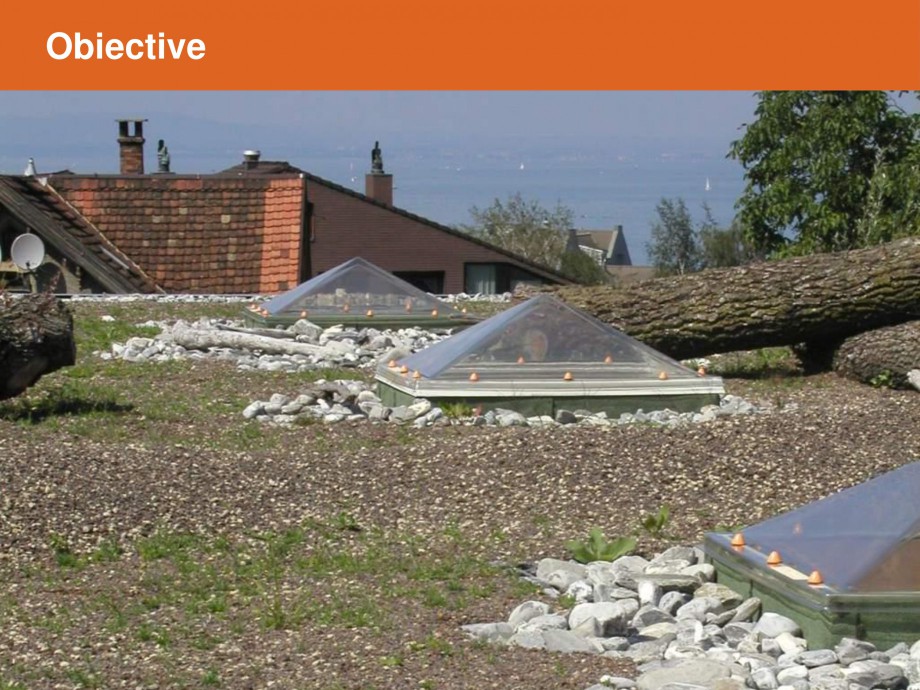

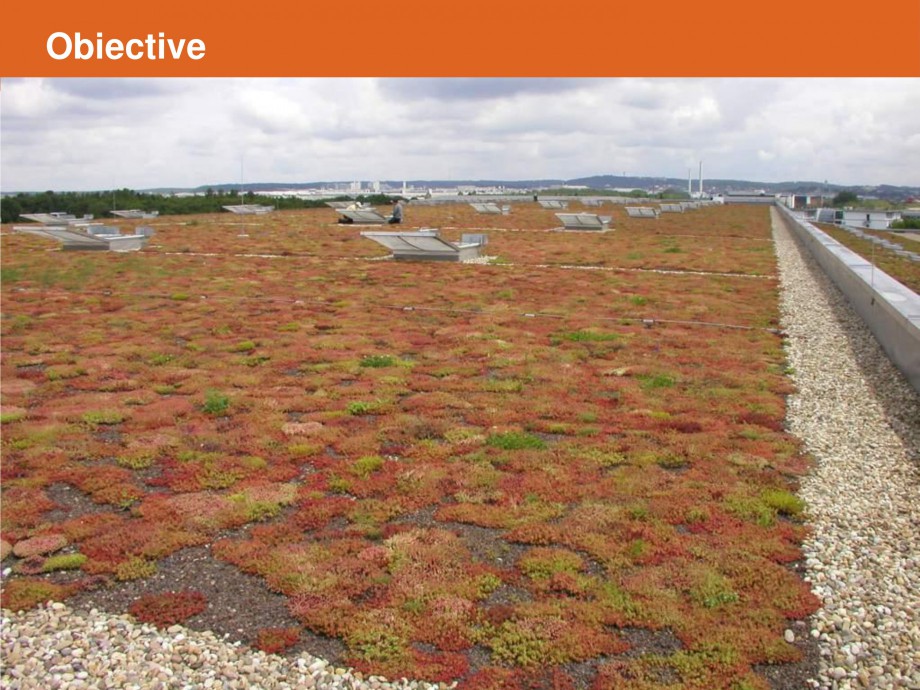

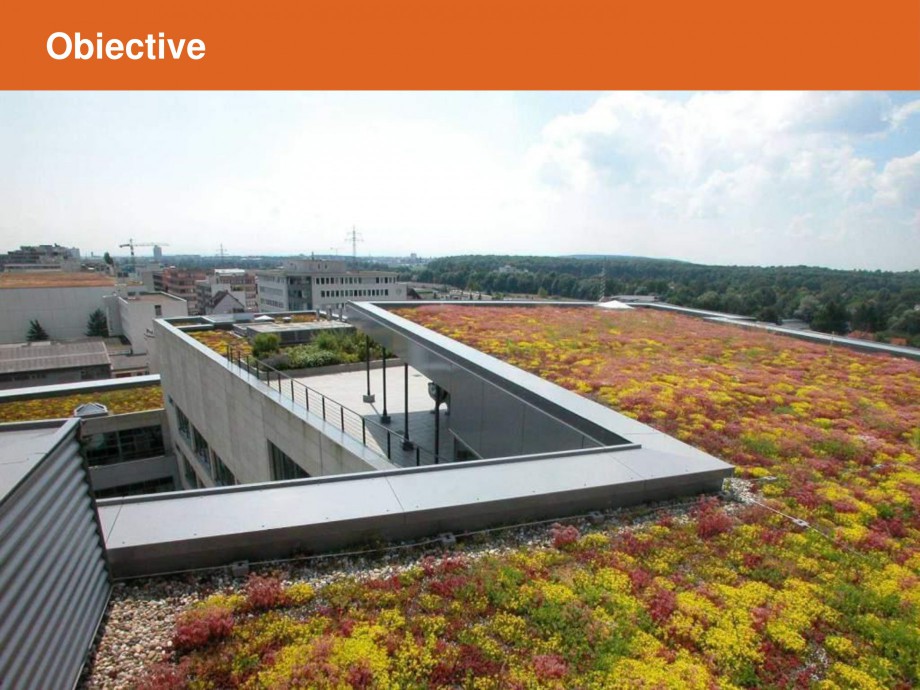

Obiective
Obiective
Obiective
Obiect
ive
Obiective
Acoperi cu vegetații extensive și intensive
Hidroizolații, termoizolații și vegetații dintr-o
singură sursă
30 de ani experiență pentru acoperișul verde
Ofertă de sisteme cu articole cuprinzătoare
Discuții
Întrebările
dumneavoastră ?
