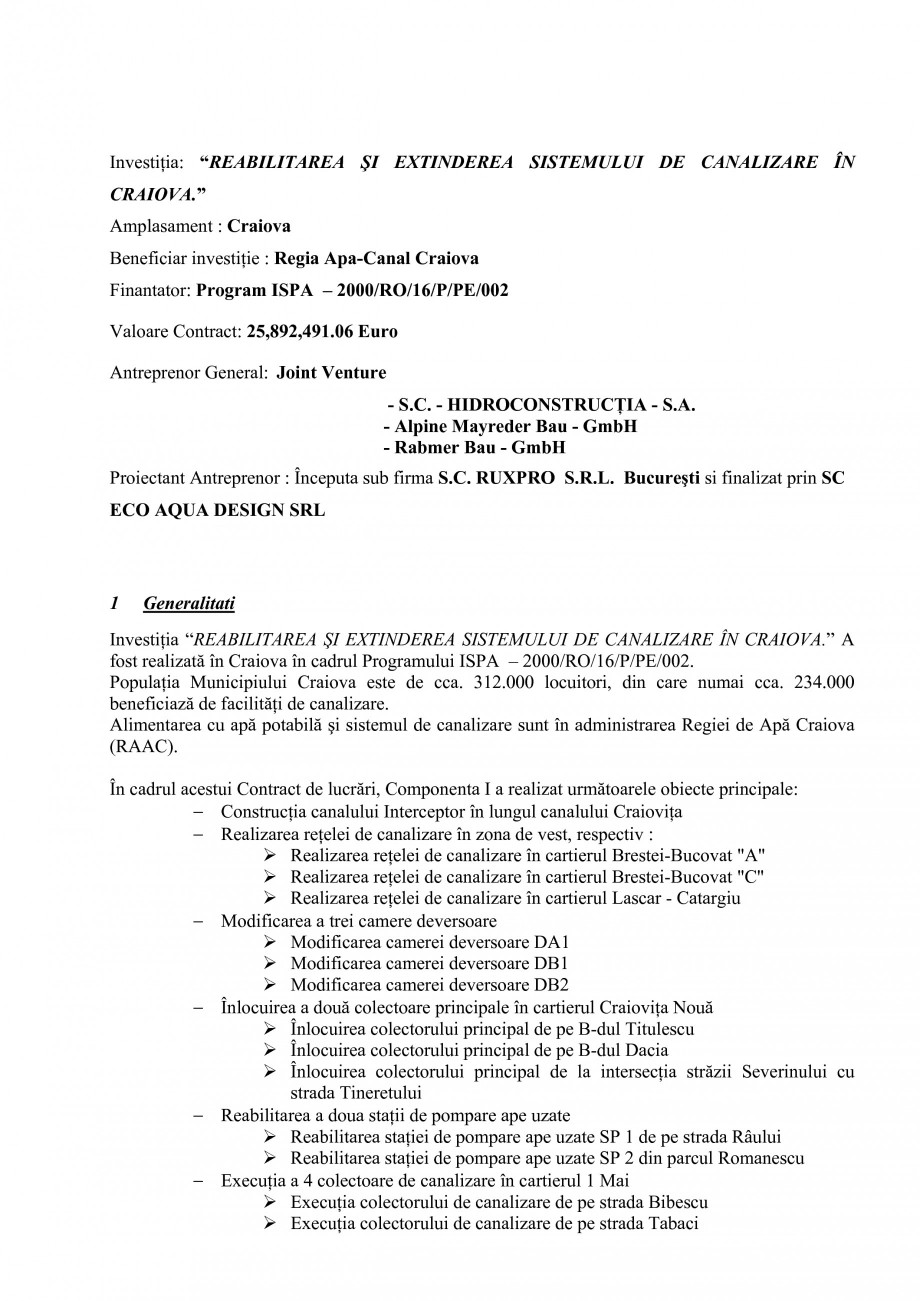

Pagina 1 - Alimentare cu apa si canalizare - Prezentare ISPA Craiova PIF 2009 Lucrari, proiecte...

Investiţia: “REABILITAREA ŞI EXTINDEREA SISTEMULUI DE CANALIZARE ÎN CRAIOVA.” Amplasament : Craiova Beneficiar investiţie : Regia Apa-Canal Craiova Finantator: Program ISPA – 2000/RO/16/P/PE/002 Valoare Contract: 25,892,491.06 Euro Antreprenor General: Joint Venture - S.C. - HIDROCONSTRUCŢIA - S.A. - Alpine Mayreder Bau - GmbH - Rabmer Bau - GmbH Proiectant Antreprenor : Începuta sub firma S.C. RUXPRO S.R.L. Bucureşti si finalizat prin SC ECO AQUA DESIGN SRL 1 Generalitati Investiţia “REABILITAREA ŞI EXTINDEREA SISTEMULUI DE CANALIZARE ÎN CRAIOVA.” A fost realizată în Craiova în cadrul Programului ISPA – 2000/RO/16/P/PE/002. Populaţia Municipiului Craiova este de cca. 312.000 locuitori, din care numai cca. 234.000 beneficiază de facilităţi de canalizare. Alimentarea cu apă potabilă şi sistemul de canalizare sunt în administrarea Regiei de Apă Craiova (RAAC). În cadrul acestui Contract de lucrări, Componenta I a realizat următoarele obiecte princi

Pagina 1-Alimentare cu apa si canalizare - Prezentare ISPA Craiova PIF 2009 Lucrari, proiecte Romana...

Pagina 2 - Alimentare cu apa si canalizare - Prezentare ISPA Craiova PIF 2009 Lucrari, proiecte...

pale:  Construcţia canalului Interceptor în lungul canalului Craioviţa  Realizarea reţelei de canalizare în zona de vest, respectiv :  Realizarea reţelei de canalizare în cartierul Brestei-Bucovat "A"  Realizarea reţelei de canalizare în cartierul Brestei-Bucovat "C"  Realizarea reţelei de canalizare în cartierul Lascar - Catargiu  Modificarea a trei camere deversoare  Modificarea camerei deversoare DA1  Modificarea camerei deversoare DB1  Modificarea camerei deversoare DB2  Înlocuirea a două colectoare principale în cartierul Craioviţa Nouă  Înlocuirea colectorului principal de pe B-dul Titulescu  Înlocuirea colectorului principal de pe B-dul Dacia  Înlocuirea colectorului principal de la intersecţia străzii Severinului cu strada Tineretului  Reabilitarea a doua staţii de pompare ape uzate  Reabilitarea staţiei de pompare ape uzate SP 1 de pe strada Râului  Reabilitarea staţiei de pompare ape uzate SP 2 din parcu

Pagina 2-Alimentare cu apa si canalizare - Prezentare ISPA Craiova PIF 2009 Lucrari, proiecte Romana pale:...

Pagina 3 - Alimentare cu apa si canalizare - Prezentare ISPA Craiova PIF 2009 Lucrari, proiecte...

l Romanescu  Execuţia a 4 colectoare de canalizare în cartierul 1 Mai  Execuţia colectorului de canalizare de pe strada Bibescu  Execuţia colectorului de canalizare de pe strada Tabaci  Execuţia colectorului de canalizare de pe strada Victor Papilian  Execuţia colectorului de canalizare de pe strada Gerota  Execuţia unor camere deversoare În cadrul proiectului au fost prevăzute cinci staţii de pompare noi, din care patru pentru ape uzate menajere şi una pentru ape pluviale. Trei din aceste staţii de pompare ape uzate sunt amplasate în zona de vest iar celelalte două, una de ape menajere şi una de ape pluviale, sunt amplasate în apropierea canalului Interceptor, respectiv în apropierea canalului Craioviţa. Cele trei cartiere din zona de vest colectează apele uzate menajere şi pluviale printr-o reţea colectoare care descarcă apele menajere în câte o staţie de pompare iar apele pluviale în canalul Craioviţa sau în cel mai apropiat emisar: �

Pagina 3-Alimentare cu apa si canalizare - Prezentare ISPA Craiova PIF 2009 Lucrari, proiecte Romana l...

Pagina 4 - Alimentare cu apa si canalizare - Prezentare ISPA Craiova PIF 2009 Lucrari, proiecte...

� Reţea de canalizare menajeră în cartierul Brestei-Bucovat "A" cu staţia de pompare ape uzate amplasată pe strada Fulgerului (SP1) şi care descarcă apele uzate menajere în Interceptor  Reţea de canalizare pluvială în cartierul Brestei-Bucovat "A" cu descărcare în pârâul Şerca, în apropierea staţiei de pompare ape uzate.  Reţea de canalizare menajeră în cartierul Brestei-Bucovat "C" cu staţia de pompare ape uzate amplasată pe strada Râului (SP2) şi care descarcă apele uzate menajere în Interceptor  Reţea de canalizare pluvială în cartierul Brestei-Bucovat "C" cu descărcare în canalul Craioviţa sau în canalele locale din zonă  Reţea de canalizare menajeră în cartierul Lascar - Catargiu cu staţia de pompare ape uzate amplasată pe strada Dobrogei (SP3 - Stadion) şi care descarcă apele uzate menajere în Interceptor  Realizarea reţelei de canalizare pluvială în cartierul Lascar - Catargiu cu staţia de pompare ape pluviale amplasa

Pagina 4-Alimentare cu apa si canalizare - Prezentare ISPA Craiova PIF 2009 Lucrari, proiecte Romana �...

Pagina 5 - Alimentare cu apa si canalizare - Prezentare ISPA Craiova PIF 2009 Lucrari, proiecte...

tă pe strada Tismana (SP5) şi care descarcă apele pluviale în canalul Craioviţa Cele trei staţii de pompare ape uzate din zona de vest (SP1, SP2 şi SP3) pompează apele uzate în canalul Interceptor prin intermediul unor conducte de refulare din HDPE Dn 355 mm. Ele au debitele cuprinse între 130-170 l/s. Staţia de pompare de la capătul aval al canalului Interceptor (SP4) are debitul de 800-900 l/s şi descărcă apele uzate menajere în colectorul D prin intermediul unei conducte de refulare din GRP Dn 800 mm iar staţia de pompare ape pluviale din cartierul Lascar – Catargiu (SP5) are debitul de 1450-1550 l/s şi descarcă apele pluviale în canalul Craioviţa prin intermediul unei conducte de refulare din GRP Dn 1000 mm. Staţiile de pompare sunt echipate fiecare cu câte 4 pompe identice între ele şi o pompă de epuisment de cca. 5-10 l/s 2 2.1 Descrierea lucrărilor Interceptor Colectorul Interceptor Noul colector de canalizare Interceptor este un colector de canaliz

Pagina 5-Alimentare cu apa si canalizare - Prezentare ISPA Craiova PIF 2009 Lucrari, proiecte Romana tă pe ...

Pagina 6 - Alimentare cu apa si canalizare - Prezentare ISPA Craiova PIF 2009 Lucrari, proiecte...

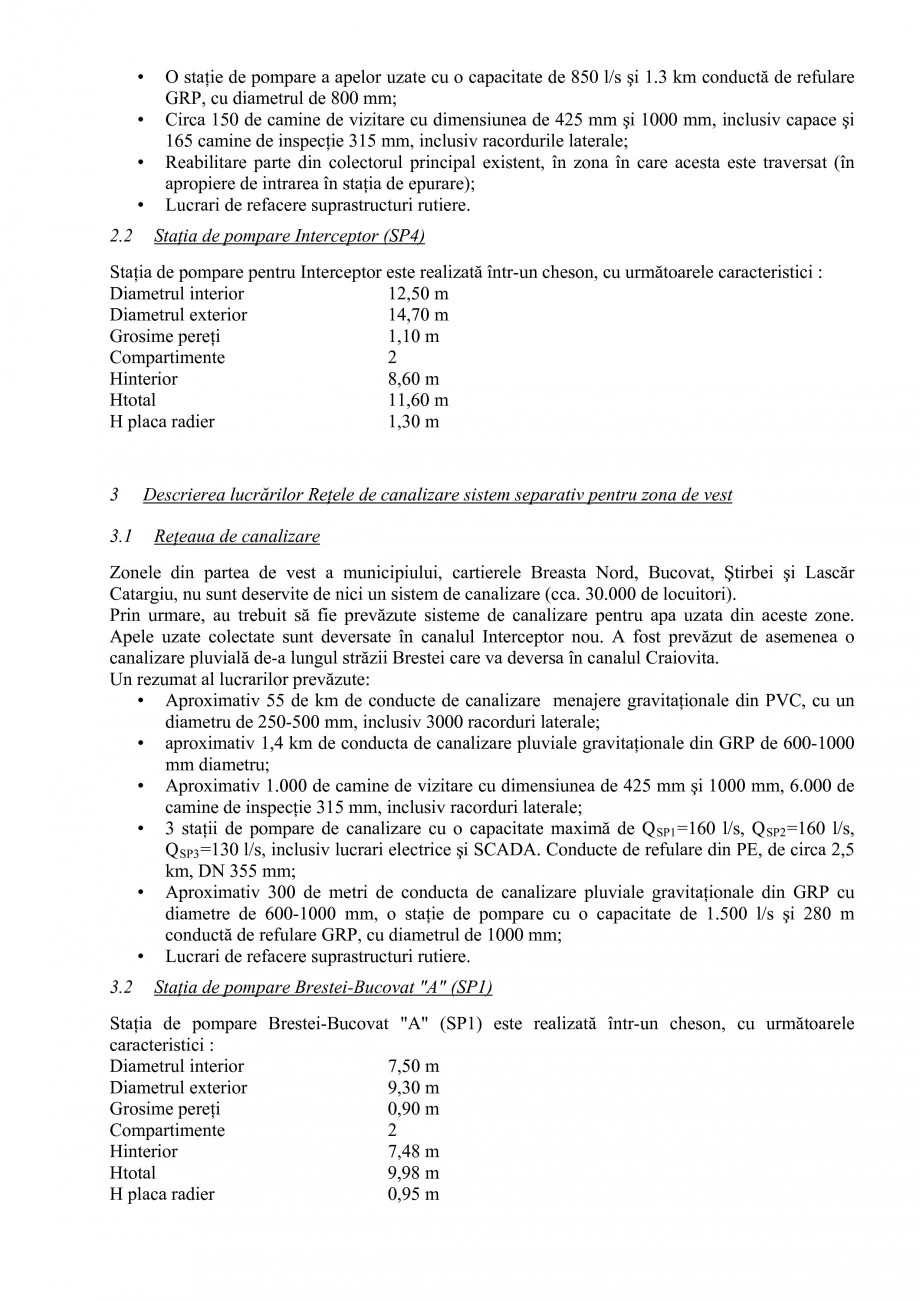

are ape uzate menajere. Scopul acestui colector este de a colecta apele uzate menajere existente sau care se prevăd în viitor de-a lungul canalului Craioviţa şi de a le transporta la staţia de epurare a Municipiului Craiova. Interceptorul porneşte de la sud de lacul Craioviţa şi urmăreşte canalul Craioviţa până la sud de bulevardul Dunării. De aici, prin intermediul unei staţii de pompare (Staţia de pompare Interceptor – SP4) colectorul descarca apele uzate menajere în colectorul D care merge spre staţia de epurare. Interceptorul este realizat din conducte cu diametre cuprinse între Dn 250 mm şi Dn 1200 mm Un rezumat al lucrarilor prevăzute: • Aproximativ 5 km de conducte de canalizare menajere gravitaţionale din PVC / PP şi GRP cu diametre de 250-1,200 mm, inclusiv racorduri de la reţeaua de canalizare existentă; • • • • 2.2 O staţie de pompare a apelor uzate cu o capacitate de 850 l/s şi 1.3 km conductă de refulare GRP, cu diametrul de 800 m

Pagina 6-Alimentare cu apa si canalizare - Prezentare ISPA Craiova PIF 2009 Lucrari, proiecte Romana are ape...

Pagina 7 - Alimentare cu apa si canalizare - Prezentare ISPA Craiova PIF 2009 Lucrari, proiecte...

m; Circa 150 de camine de vizitare cu dimensiunea de 425 mm şi 1000 mm, inclusiv capace şi 165 camine de inspecţie 315 mm, inclusiv racordurile laterale; Reabilitare parte din colectorul principal existent, în zona în care acesta este traversat (în apropiere de intrarea în staţia de epurare); Lucrari de refacere suprastructuri rutiere. Staţia de pompare Interceptor (SP4) Staţia de pompare pentru Interceptor este realizată într-un cheson, cu următoarele caracteristici : Diametrul interior 12,50 m Diametrul exterior 14,70 m Grosime pereţi 1,10 m Compartimente 2 Hinterior 8,60 m Htotal 11,60 m H placa radier 1,30 m 3 3.1 Descrierea lucrărilor Reţele de canalizare sistem separativ pentru zona de vest Reţeaua de canalizare Zonele din partea de vest a municipiului, cartierele Breasta Nord, Bucovat, Ştirbei şi Lascăr Catargiu, nu sunt deservite de nici un sistem de canalizare (cca. 30.000 de locuitori). Prin urmare, au trebuit să fie prevăzute sisteme de canalizare p

Pagina 7-Alimentare cu apa si canalizare - Prezentare ISPA Craiova PIF 2009 Lucrari, proiecte Romana m;...

Pagina 8 - Alimentare cu apa si canalizare - Prezentare ISPA Craiova PIF 2009 Lucrari, proiecte...

entru apa uzata din aceste zone. Apele uzate colectate sunt deversate în canalul Interceptor nou. A fost prevăzut de asemenea o canalizare pluvială de-a lungul străzii Brestei care va deversa în canalul Craiovita. Un rezumat al lucrarilor prevăzute: • Aproximativ 55 de km de conducte de canalizare menajere gravitaţionale din PVC, cu un diametru de 250-500 mm, inclusiv 3000 racorduri laterale; • aproximativ 1,4 km de conducta de canalizare pluviale gravitaţionale din GRP de 600-1000 mm diametru; • Aproximativ 1.000 de camine de vizitare cu dimensiunea de 425 mm şi 1000 mm, 6.000 de camine de inspecţie 315 mm, inclusiv racorduri laterale; • 3 staţii de pompare de canalizare cu o capacitate maximă de Q SP1 =160 l/s, Q SP2 =160 l/s, Q SP3 =130 l/s, inclusiv lucrari electrice şi SCADA. Conducte de refulare din PE, de circa 2,5 km, DN 355 mm; • Aproximativ 300 de metri de conducta de canalizare pluviale gravitaţionale din GRP cu diametre de 600-1000 mm, o staţie de p

Pagina 8-Alimentare cu apa si canalizare - Prezentare ISPA Craiova PIF 2009 Lucrari, proiecte Romana entru...

Pagina 9 - Alimentare cu apa si canalizare - Prezentare ISPA Craiova PIF 2009 Lucrari, proiecte...

ompare cu o capacitate de 1.500 l/s şi 280 m conductă de refulare GRP, cu diametrul de 1000 mm; • Lucrari de refacere suprastructuri rutiere. 3.2 Staţia de pompare Brestei-Bucovat "A" (SP1) Staţia de pompare Brestei-Bucovat "A" (SP1) este realizată într-un cheson, cu următoarele caracteristici : Diametrul interior 7,50 m Diametrul exterior 9,30 m Grosime pereţi 0,90 m Compartimente 2 Hinterior 7,48 m Htotal 9,98 m H placa radier 0,95 m 3.3 Staţia de pompare Brestei-Bucovat "C" (SP2) Staţia de pompare Brestei-Bucovat "C" (SP2) este realizată într-un cheson, cu următoarele caracteristici : Diametrul interior 7,50 m Diametrul exterior 9,30 m Grosime pereţi 0,90 m Compartimente 2 Hinterior 9,50 m Htotal 11,85 m H placa radier 0,95 m 3.4 Staţia de pompare ape menajere Lascăr Catargiu (SP3) Staţia de pompare ape menajeră Lascăr Catargiu (SP3 - Stadion) este realizată într-un cheson, cu următoarele caracteristici : Diametrul interior 7,50 m Diametrul exterior 9,3
