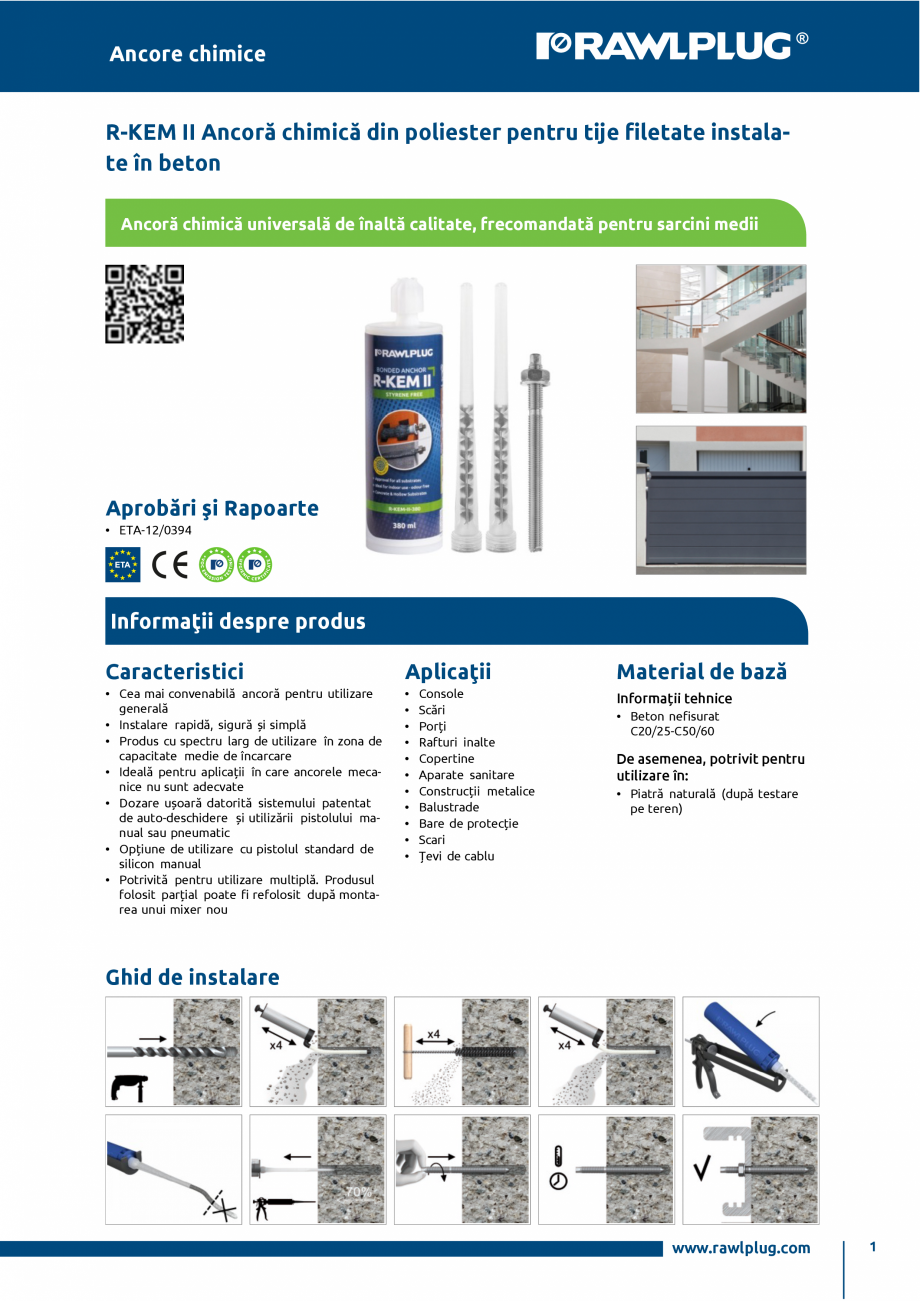

Ancore chimice R-KEM II Ancoră chimică din poliester pentru tije filetate instala te în beton Ancoră chimică universală de înaltă calitate, frecomandată pentru sarcini medii Aprobări şi Rapoarte • ETA-12/0394 Informaţii despre produs Caracteristici Aplicaţii Material de bază • Cea mai convenabilă ancoră pentru utilizare generală • Instalare rapidă, sigură și simplă • Produs cu spectru larg de utilizare în zona de capacitate medie de încarcare • Ideală pentru aplicații în care ancorele meca nice nu sunt adecvate • Dozare ușoară datorită sistemului patentat de auto-deschidere și utilizării pistolului ma nual sau pneumatic • Opțiune de utilizare cu pistolul standard de silicon manual • Potrivită pentru utilizare multiplă. Produsul folosit parțial poate fi refolosit după monta rea unui mixer nou • • • • • • • • • • • Informații tehnice Console Scări Porți Rafturi inalte Copertine Aparate sanitare

Pagina 1-Ancora chimica din poliester pentru tije filetate instalate in beton RAWLPLUG R-KEM II Specificații...

Pagina 2 - Ancora chimica din poliester pentru tije filetate instalate in beton RAWLPLUG R-KEM II...

Construcții metalice Balustrade Bare de protecție Scari Țevi de cablu • Beton nefisurat C20/25-C50/60 De asemenea, potrivit pentru utilizare în: • Piatră naturală (după testare pe teren) Ghid de instalare www.rawlplug.com 1 Ancore chimice Informaţii despre produs 1. Faceți gaura la diametrul și adâncimea cerute pentru mărimea tijelor folosite. 2. Suprafețe solide: curățați bine gaura facută cu ajutorul periei și a pompei de mână de cel puțin patru ori înainte de in stalare. 3. Introduceți cartușul în pistol și atasați mixerul. 4. Se distribuie până se obține o culoare uniformă (min. 10 cm). 5. Introduceți mixerul în partea inferioară a orificiului de găurit și introduceți rășina, îndepărtându-l încet pe măsură ce gaura este umplută la 70% din adâncimea sa. 6. Introduceți imediat tija încet și cu mișcare usoară de răsucire. Îndepărtați orice răsină excesivă din jurul găurii înainte de a se fixa și lăsați-o nep

Pagina 2-Ancora chimica din poliester pentru tije filetate instalate in beton RAWLPLUG R-KEM II Specificații...

Pagina 3 - Ancora chimica din poliester pentru tije filetate instalate in beton RAWLPLUG R-KEM II...

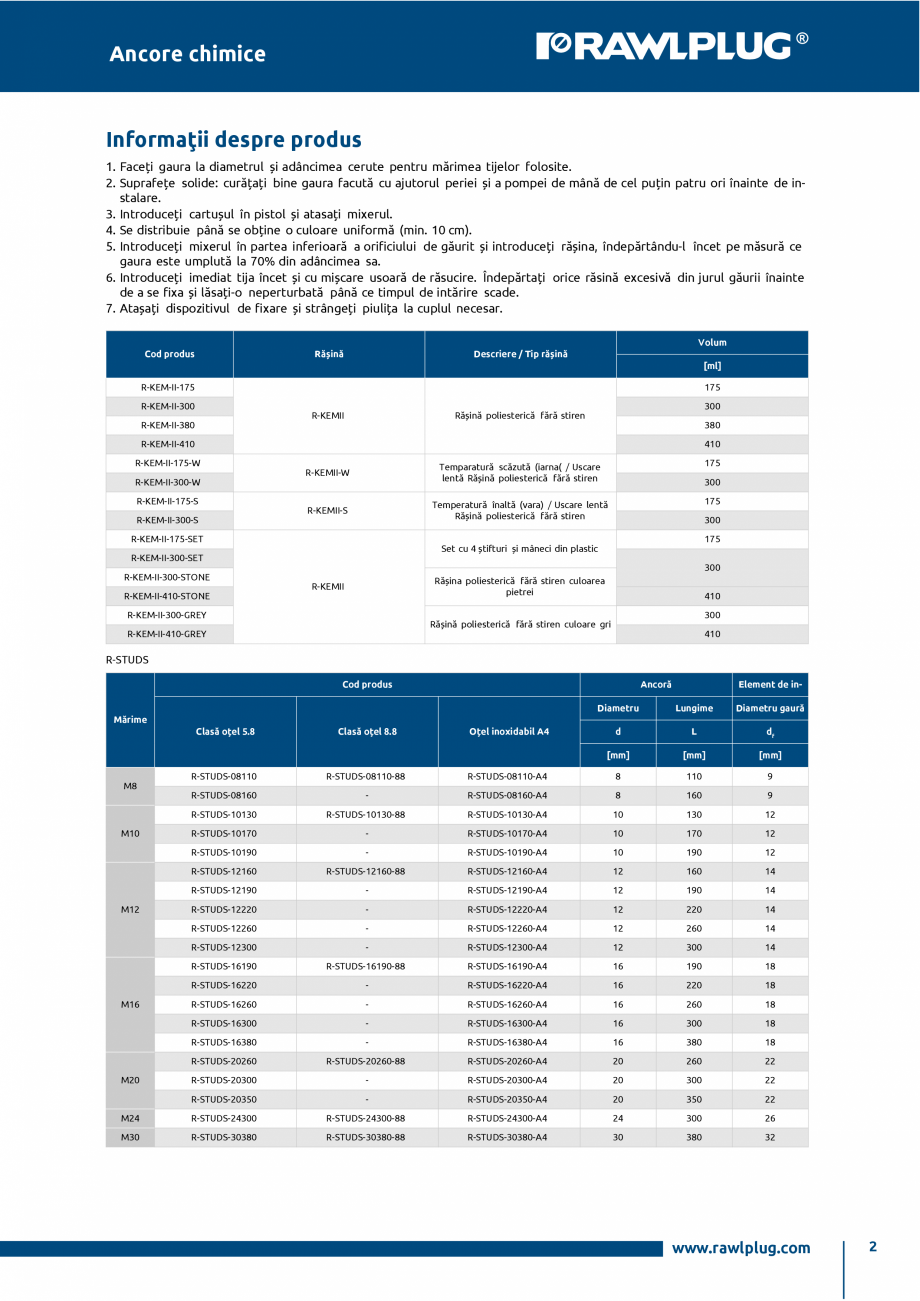

erturbată până ce timpul de intărire scade. 7. Atașați dispozitivul de fixare și strângeți piulița la cuplul necesar. Volum Cod produs Rășină Descriere / Tip rășină [ml] R-KEM-II-175 175 R-KEM-II-300 R-KEMII R-KEM-II-380 300 Rășină poliesterică fără stiren 380 R-KEM-II-410 410 R-KEM-II-175-W R-KEM-II-300-W R-KEM-II-175-S R-KEM-II-300-S R-KEMII-W Temparatură scăzută (iarna( / Uscare lentă Rășină poliesterică fără stiren 175 R-KEMII-S Temperatură înaltă (vara) / Uscare lentă Rășină poliesterică fără stiren 175 R-KEM-II-175-SET R-KEM-II-410-STONE 300 175 Set cu 4 știfturi și mâneci din plastic R-KEM-II-300-SET R-KEM-II-300-STONE 300 300 Rășina poliesterică fără stiren culoarea pietrei R-KEMII R-KEM-II-300-GREY 410 300 Rășină poliesterică fără stiren culoare gri R-KEM-II-410-GREY 410 R-STUDS Cod produs Ancoră Element de in Diametru Lungime Diametru gaură d L df [mm] [mm] [mm] 9 Mărime

Pagina 3-Ancora chimica din poliester pentru tije filetate instalate in beton RAWLPLUG R-KEM II Specificații...

Pagina 4 - Ancora chimica din poliester pentru tije filetate instalate in beton RAWLPLUG R-KEM II...

Clasă oțel 5.8 Clasă oțel 8.8 Oțel inoxidabil A4 R-STUDS-08110 R-STUDS-08110-88 R-STUDS-08110-A4 8 110 R-STUDS-08160 - R-STUDS-08160-A4 8 160 9 R-STUDS-10130 R-STUDS-10130-88 R-STUDS-10130-A4 10 130 12 R-STUDS-10170 - R-STUDS-10170-A4 10 170 12 R-STUDS-10190 - R-STUDS-10190-A4 10 190 12 R-STUDS-12160 R-STUDS-12160-88 R-STUDS-12160-A4 12 160 14 R-STUDS-12190 - R-STUDS-12190-A4 12 190 14 R-STUDS-12220 - R-STUDS-12220-A4 12 220 14 R-STUDS-12260 - R-STUDS-12260-A4 12 260 14 R-STUDS-12300 - R-STUDS-12300-A4 12 300 14 R-STUDS-16190 R-STUDS-16190-88 R-STUDS-16190-A4 16 190 18 R-STUDS-16220 - R-STUDS-16220-A4 16 220 18 R-STUDS-16260 - R-STUDS-16260-A4 16 260 18 R-STUDS-16300 - R-STUDS-16300-A4 16 300 18 R-STUDS-16380 - R-STUDS-16380-A4 16 380 18 R-STUDS-20260 R-STUDS-20260-88 R-STUDS-20260-A4 20 260 22 R-STUDS-20300 - R-STUDS-20300-A4 20 300 22 R-STUDS-20350 - R-STUDS-20350-A4 20 35

Pagina 4-Ancora chimica din poliester pentru tije filetate instalate in beton RAWLPLUG R-KEM II Specificații...

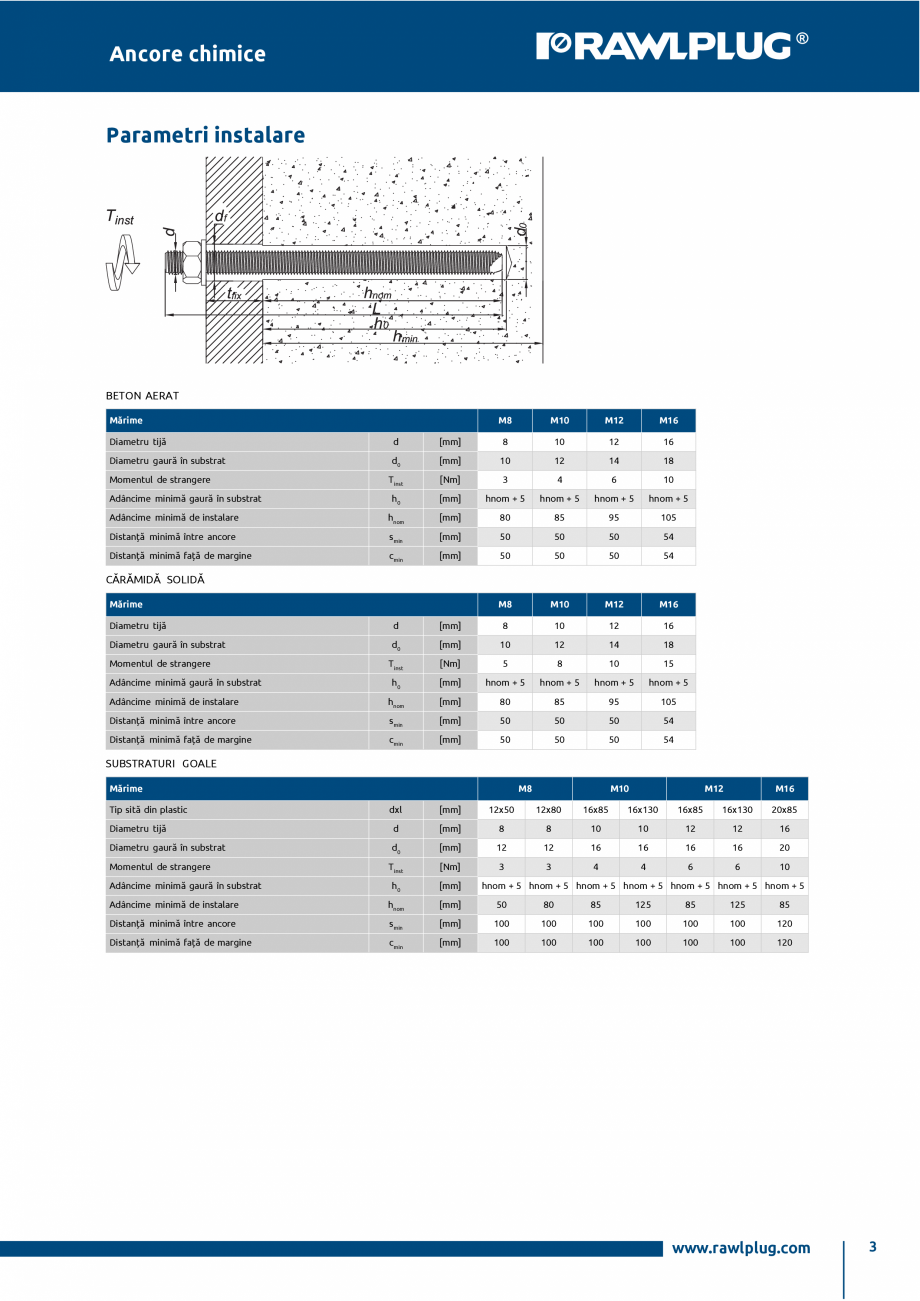

Pagina 5 - Ancora chimica din poliester pentru tije filetate instalate in beton RAWLPLUG R-KEM II...

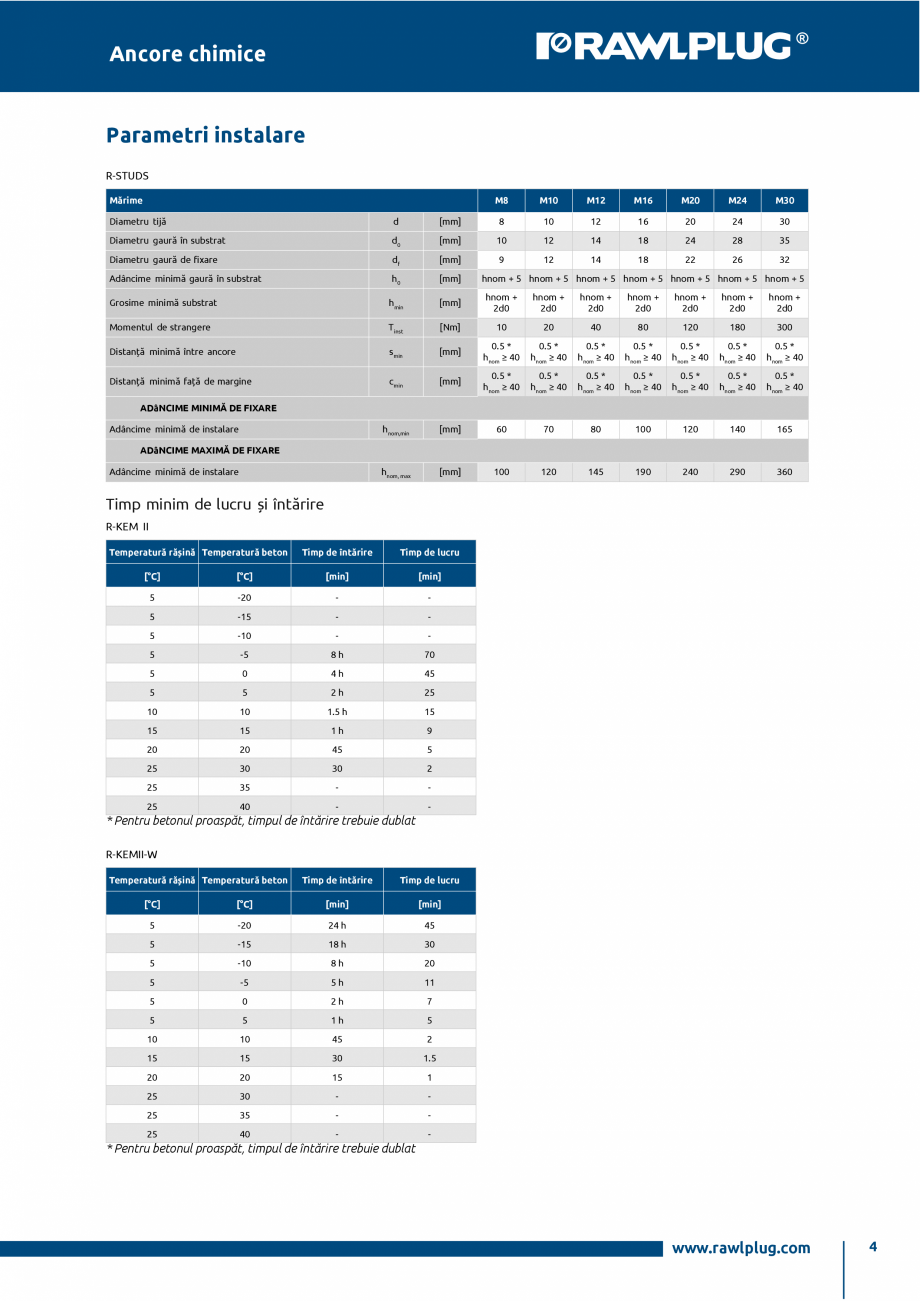

0 22 M24 R-STUDS-24300 R-STUDS-24300-88 R-STUDS-24300-A4 24 300 26 M30 R-STUDS-30380 R-STUDS-30380-88 R-STUDS-30380-A4 30 380 32 M8 M10 M12 M16 M20 www.rawlplug.com 2 Ancore chimice Parametri instalare BETON AERAT Mărime Diametru tijă Diametru gaură în substrat M8 M10 M12 M16 d [mm] 8 10 12 16 18 d0 [mm] 10 12 14 T inst [Nm] 3 4 6 10 h0 [mm] hnom + 5 hnom + 5 hnom + 5 hnom + 5 Adâncime minimă de instalare hnom [mm] 80 85 95 105 Distanță minimă între ancore s min [mm] 50 50 50 54 Distanță minimă față de margine c min [mm] 50 50 50 54 M8 M10 M12 M16 Diametru tijă d [mm] 8 10 12 16 Diametru gaură în substrat d0 [mm] 10 12 14 18 T inst [Nm] 5 8 10 15 h0 [mm] hnom + 5 hnom + 5 hnom + 5 hnom + 5 Adâncime minimă de instalare hnom [mm] 80 85 95 105 Distanță minimă între ancore s min [mm] 50 50 50 54 Distanță minimă față de margine c min [mm] 50

Pagina 5-Ancora chimica din poliester pentru tije filetate instalate in beton RAWLPLUG R-KEM II Specificații...

Pagina 6 - Ancora chimica din poliester pentru tije filetate instalate in beton RAWLPLUG R-KEM II...

50 50 54 dxl [mm] Diametru tijă d [mm] Diametru gaură în substrat d0 [mm] T inst [Nm] 3 h0 [mm] Adâncime minimă de instalare hnom [mm] 50 80 85 125 85 125 85 Distanță minimă între ancore s min [mm] 100 100 100 100 100 100 120 Distanță minimă față de margine c min [mm] 100 100 100 100 100 100 120 Momentul de strangere Adâncime minimă gaură în substrat CĂRĂMIDĂ SOLIDĂ Mărime Momentul de strangere Adâncime minimă gaură în substrat SUBSTRATURI GOALE Mărime Tip sită din plastic Momentul de strangere Adâncime minimă gaură în substrat M8 12x50 M10 M12 M16 12x80 16x85 16x130 16x85 16x130 20x85 8 8 10 10 12 12 16 12 12 16 16 16 16 20 3 4 4 6 6 10 hnom + 5 hnom + 5 hnom + 5 hnom + 5 hnom + 5 hnom + 5 hnom + 5 www.rawlplug.com 3 Ancore chimice Parametri instalare R-STUDS Mărime M8 M10 M12 M16 M20 M24 M30 Diametru tijă d [mm] 8 10 12 16 20 24 30 Diametru gaur�

Pagina 6-Ancora chimica din poliester pentru tije filetate instalate in beton RAWLPLUG R-KEM II Specificații...

Pagina 7 - Ancora chimica din poliester pentru tije filetate instalate in beton RAWLPLUG R-KEM II...

� în substrat d0 [mm] 10 12 14 18 24 28 35 Diametru gaură de fixare df [mm] 9 12 14 18 22 26 32 Adâncime minimă gaură în substrat h0 [mm] Grosime minimă substrat hmin [mm] Momentul de strangere T inst [Nm] 10 20 40 80 120 180 300 0.5 * hnom ≥ 40 0.5 * hnom ≥ 40 0.5 * hnom ≥ 40 0.5 * hnom ≥ 40 0.5 * hnom ≥ 40 0.5 * hnom ≥ 40 hnom + 5 hnom + 5 hnom + 5 hnom + 5 hnom + 5 hnom + 5 hnom + 5 hnom + 2d0 hnom + 2d0 hnom + 2d0 hnom + 2d0 hnom + 2d0 hnom + 2d0 hnom + 2d0 Distanță minimă între ancore s min [mm] 0.5 * hnom ≥ 40 Distanță minimă față de margine c min [mm] 0.5 * hnom ≥ 40 0.5 * hnom ≥ 40 0.5 * hnom ≥ 40 0.5 * hnom ≥ 40 0.5 * hnom ≥ 40 0.5 * hnom ≥ 40 0.5 * hnom ≥ 40 hnom,min [mm] 60 70 80 100 120 140 165 hnom, max [mm] 100 120 145 190 240 290 360 ADâNCIME MINIMĂ DE FIXARE Adâncime minimă de instalare ADâNCIME MAXIMĂ DE FIXARE Adâncime minimă de instalar

Pagina 7-Ancora chimica din poliester pentru tije filetate instalate in beton RAWLPLUG R-KEM II Specificații...

Pagina 8 - Ancora chimica din poliester pentru tije filetate instalate in beton RAWLPLUG R-KEM II...

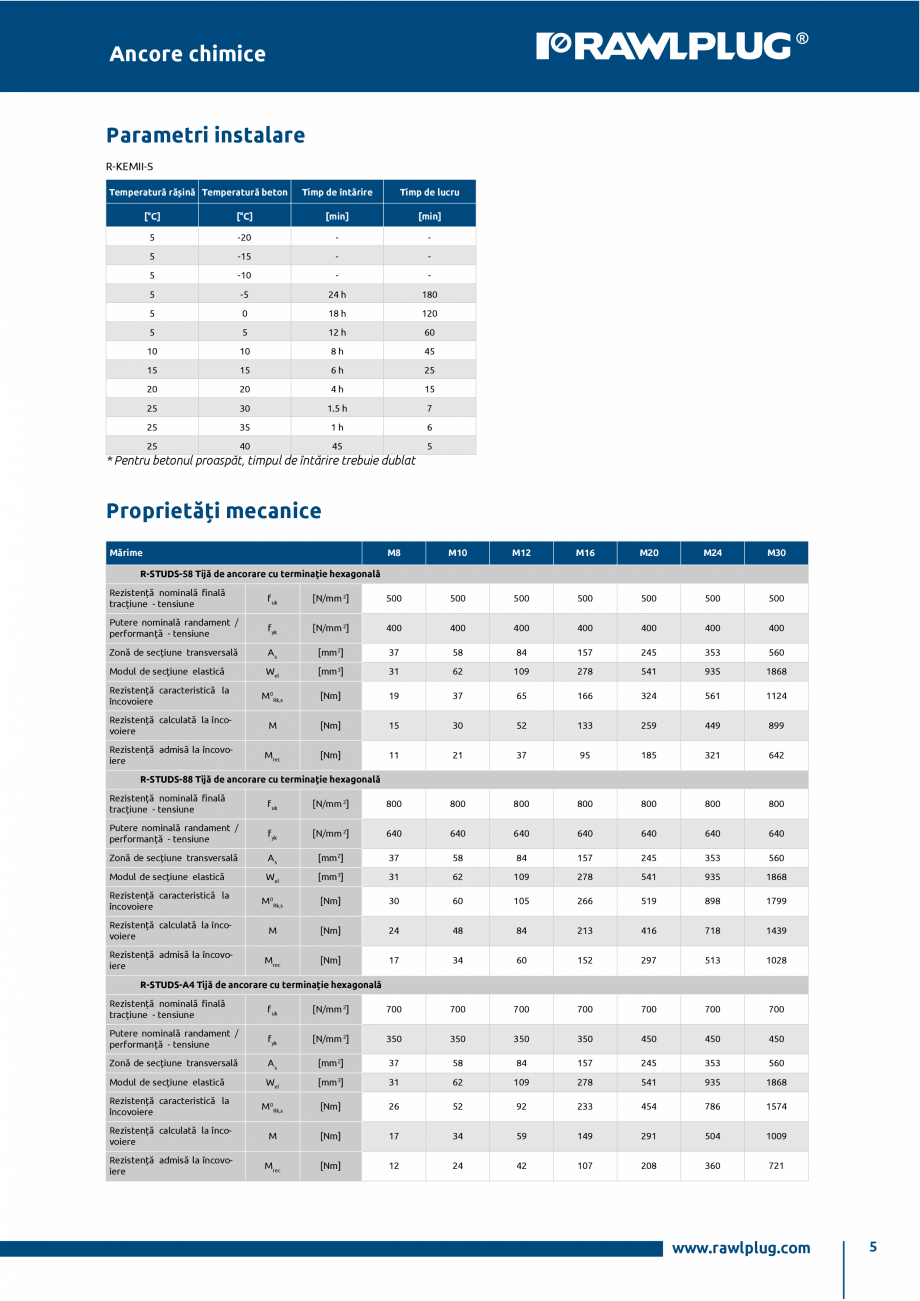

e Timp minim de lucru și întărire R-KEM II Temperatură rășină Temperatură beton Timp de întărire Timp de lucru [°C] [°C] [min] [min] 5 -20 - - 5 -15 - - 5 -10 - - 5 -5 8h 70 5 0 4h 45 5 5 2h 25 10 10 1.5 h 15 15 15 1h 9 20 20 45 5 25 30 30 2 25 35 - - 25 40 - - * Pentru betonul proaspăt, timpul de întărire trebuie dublat R-KEMII-W Temperatură rășină Temperatură beton Timp de întărire Timp de lucru [°C] [°C] [min] [min] 5 -20 24 h 45 5 -15 18 h 30 5 -10 8h 20 5 -5 5h 11 5 0 2h 7 5 5 1h 5 10 10 45 2 15 15 30 1.5 20 20 15 1 25 30 - - 25 35 - - 25 40 - - * Pentru betonul proaspăt, timpul de întărire trebuie dublat www.rawlplug.com 4 Ancore chimice Parametri instalare R-KEMII-S Temperatură rășină Temperatură beton Timp de întărire Timp de lucru [°C] [°C] [min] [min] 5 -20 - - 5 -15 - - 5 -10 - - 5 -5 24 h 180 5 0 18

Pagina 8-Ancora chimica din poliester pentru tije filetate instalate in beton RAWLPLUG R-KEM II Specificații...

Pagina 9 - Ancora chimica din poliester pentru tije filetate instalate in beton RAWLPLUG R-KEM II...

h 120 5 5 12 h 60 10 10 8h 45 15 15 6h 25 20 20 4h 15 25 30 1.5 h 7 25 35 1h 6 25 40 45 5 * Pentru betonul proaspăt, timpul de întărire trebuie dublat Proprietăți mecanice R-STUDS Mărime M8 M10 M12 M16 M20 M24 M30 R-STUDS-58 Tijă de ancorare cu terminație hexagonală Rezistență nominală finală tracțiune - tensiune f uk [N/mm 2] 500 500 500 500 500 500 500 Putere nominală randament / performanță - tensiune f yk [N/mm 2] 400 400 400 400 400 400 400 Zonă de secțiune transversală As [mm ] 37 58 84 157 245 353 560 Modul de secțiune elastică Wel [mm 3] 31 62 109 278 541 935 1868 Rezistență caracteristică la încovoiere M0Rk,s [Nm] 19 37 65 166 324 561 1124 Rezistență calculată la înco voiere M [Nm] 15 30 52 133 259 449 899 Rezistență admisă la încovo iere Mrec [Nm] 11 21 37 95 185 321 642 2 R-STUDS-88 Tijă de ancorare cu terminație hexagonală Re

Pagina 9-Ancora chimica din poliester pentru tije filetate instalate in beton RAWLPLUG R-KEM II Specificații...

Pagina 10 - Ancora chimica din poliester pentru tije filetate instalate in beton RAWLPLUG R-KEM II...

zistență nominală finală tracțiune - tensiune f uk [N/mm 2] 800 800 800 800 800 800 800 Putere nominală randament / performanță - tensiune f yk [N/mm 2] 640 640 640 640 640 640 640 Zonă de secțiune transversală As [mm ] 37 58 84 157 245 353 560 Modul de secțiune elastică Wel [mm 3] 31 62 109 278 541 935 1868 Rezistență caracteristică la încovoiere M0Rk,s [Nm] 30 60 105 266 519 898 1799 Rezistență calculată la înco voiere M [Nm] 24 48 84 213 416 718 1439 Rezistență admisă la încovo iere Mrec [Nm] 17 34 60 152 297 513 1028 2 R-STUDS-A4 Tijă de ancorare cu terminație hexagonală Rezistență nominală finală tracțiune - tensiune f uk [N/mm 2] 700 700 700 700 700 700 700 Putere nominală randament / performanță - tensiune f yk [N/mm 2] 350 350 350 350 450 450 450 Zonă de secțiune transversală As [mm 2] 37 58 84 157 245 353 560 Modul de secțiune elastic

Pagina 10-Ancora chimica din poliester pentru tije filetate instalate in beton RAWLPLUG R-KEM II Specificații...

Pagina 11 - Ancora chimica din poliester pentru tije filetate instalate in beton RAWLPLUG R-KEM II...

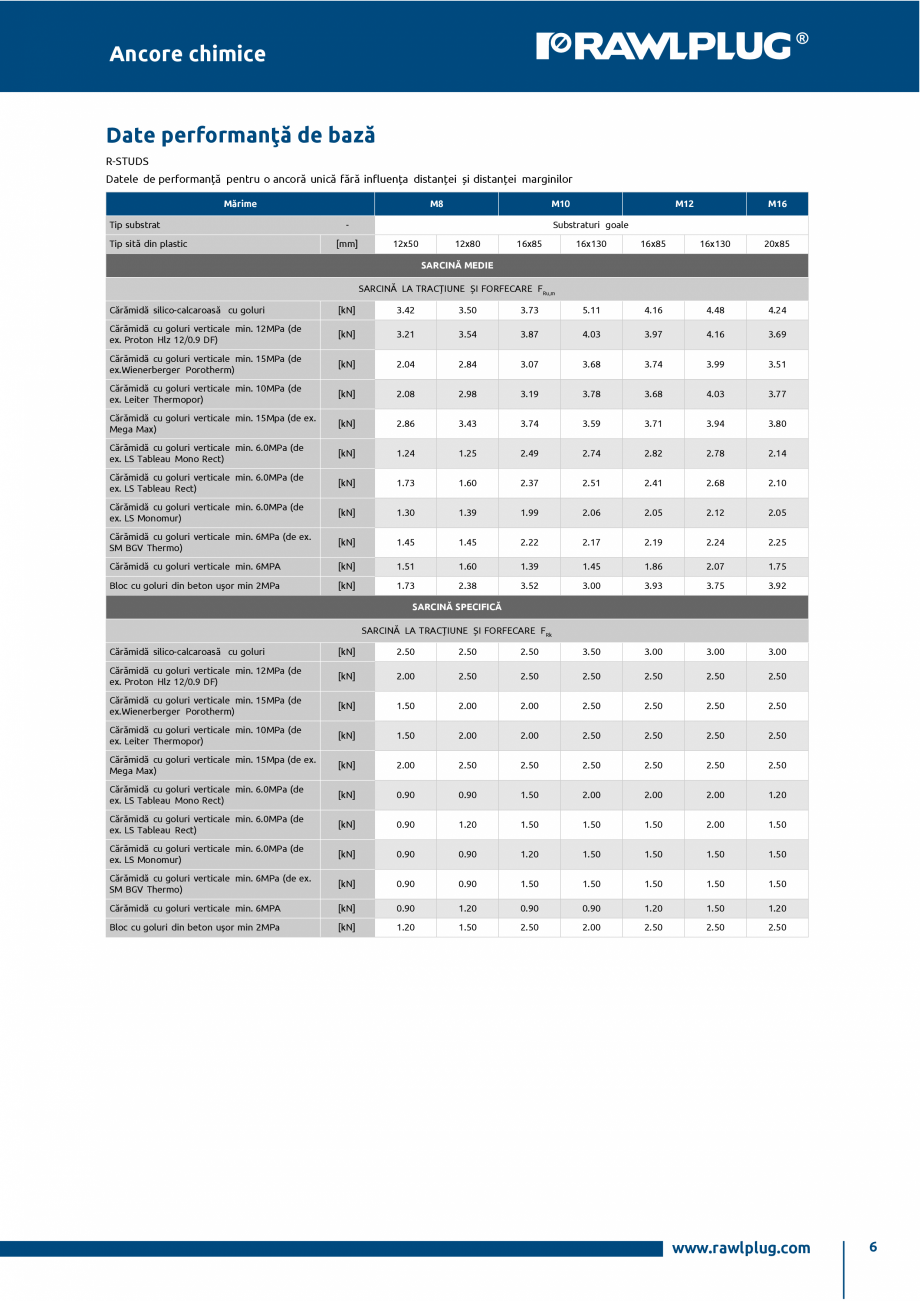

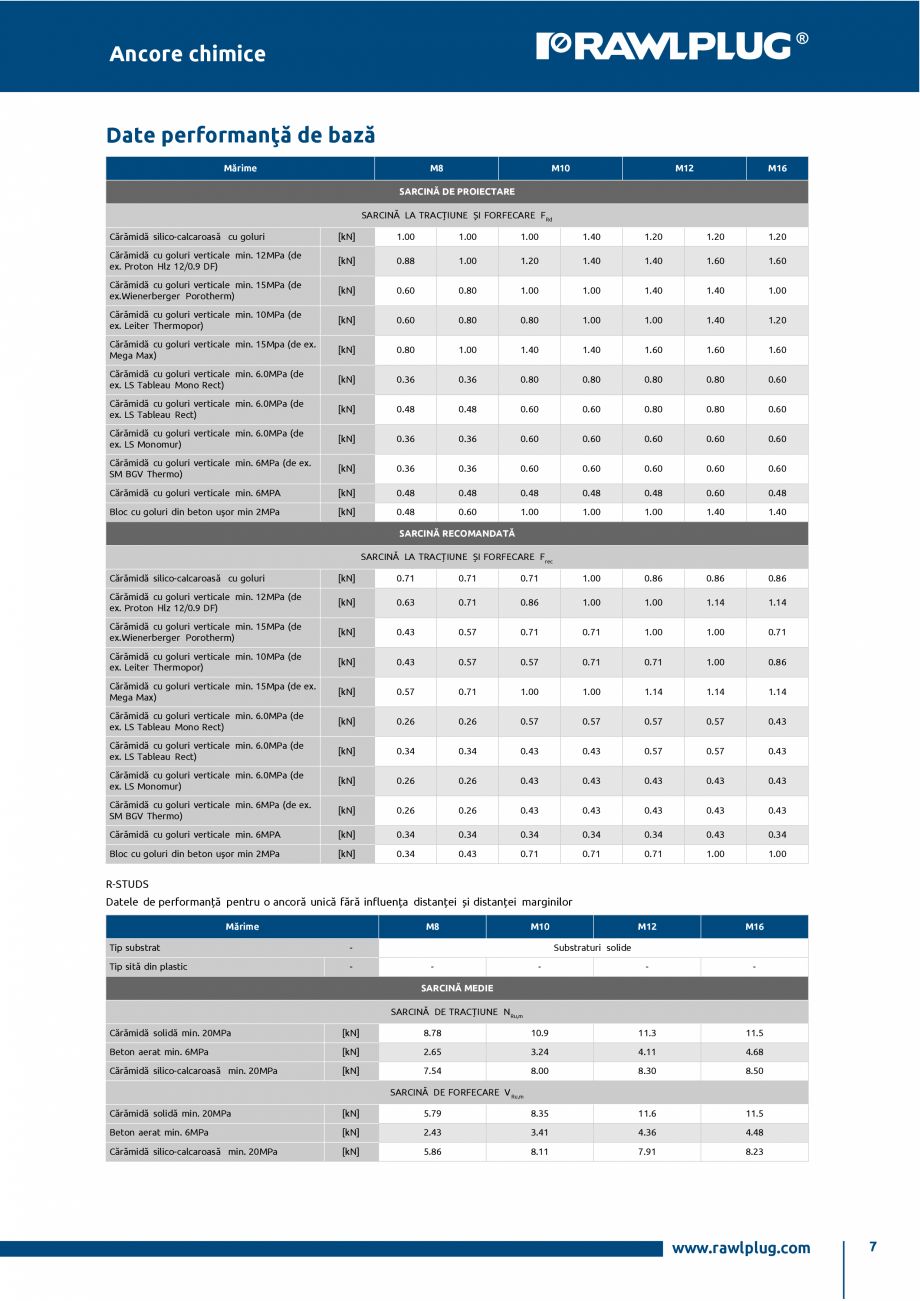

ă Wel [mm 3] 31 62 109 278 541 935 1868 Rezistență caracteristică la încovoiere M0Rk,s [Nm] 26 52 92 233 454 786 1574 Rezistență calculată la înco voiere M [Nm] 17 34 59 149 291 504 1009 Rezistență admisă la încovo iere Mrec [Nm] 12 24 42 107 208 360 721 www.rawlplug.com 5 Ancore chimice Date performanţă de bază R-STUDS Datele de performanță pentru o ancoră unică fără influența distanței și distanței marginilor Mărime Tip substrat Tip sită din plastic M8 M10 [mm] M12 M16 Substraturi goale 12x50 12x80 16x85 16x130 16x85 16x130 20x85 SARCINĂ MEDIE SARCINĂ LA TRACȚIUNE ȘI FORFECARE F Ru,m Cărămidă silico-calcaroasă cu goluri [kN] 3.42 3.50 3.73 5.11 4.16 4.48 4.24 Cărămidă cu goluri verticale min. 12MPa (de ex. Proton Hlz 12/0.9 DF) [kN] 3.21 3.54 3.87 4.03 3.97 4.16 3.69 Cărămidă cu goluri verticale min. 15MPa (de ex.Wienerberger Porotherm) [kN] 2.04 2.84 3.07 3.6
