Ancora chimica din poliester pentru tije filetate instalate in zidarie RAWLPLUG R-KEM II

Limba: Romana

14 afisari

Tip documentatie: Specificații tehnice

Pagina 1 - Ancora chimica din poliester pentru tije filetate instalate in zidarie RAWLPLUG R-KEM II ...

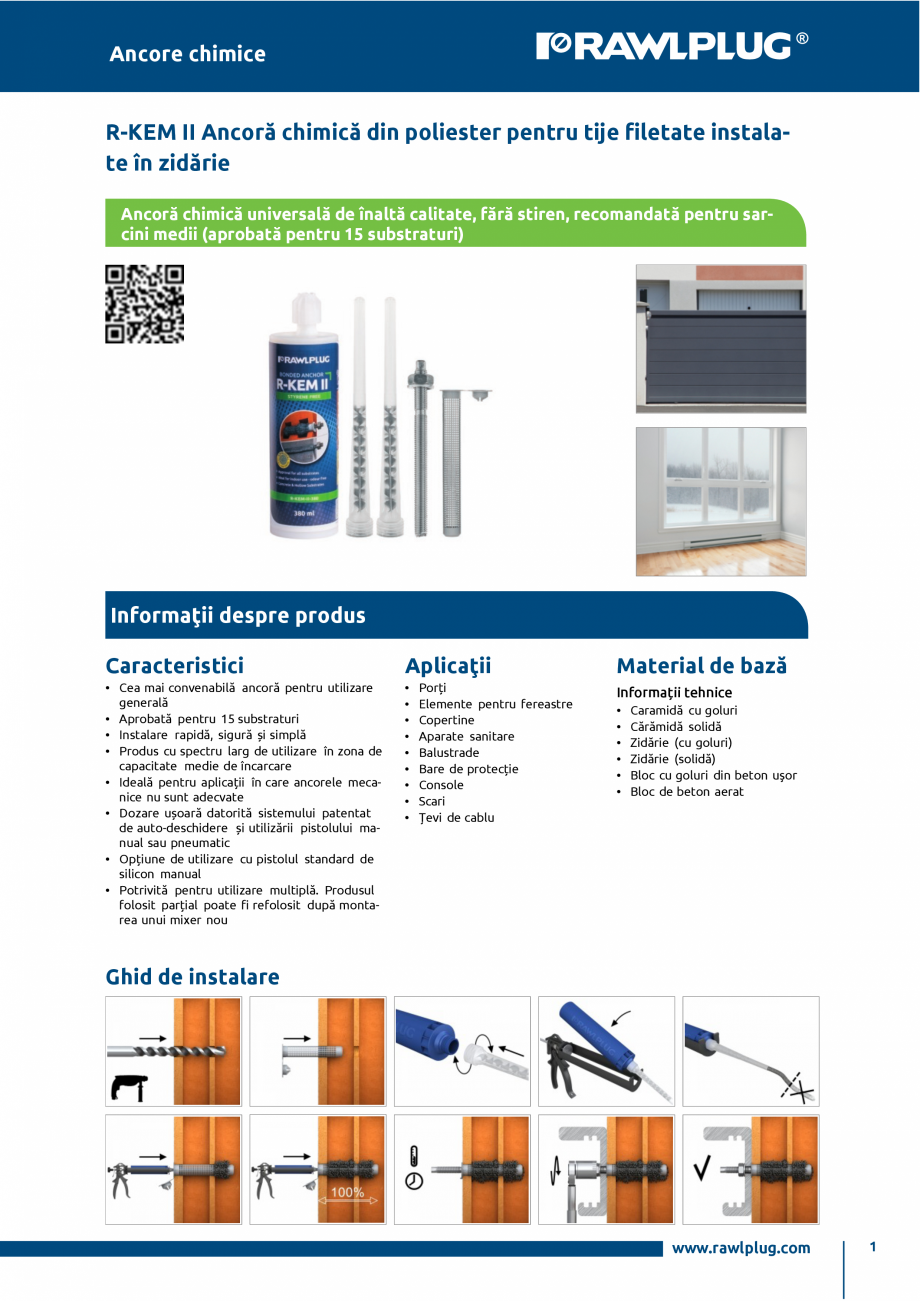

Ancore chimice R-KEM II Ancoră chimică din poliester pentru tije filetate instala te în zidărie Ancoră chimică universală de înaltă calitate, fără stiren, recomandată pentru sar cini medii (aprobată pentru 15 substraturi) Informaţii despre produs Caracteristici Aplicaţii Material de bază • Cea mai convenabilă ancoră pentru utilizare generală • Aprobată pentru 15 substraturi • Instalare rapidă, sigură și simplă • Produs cu spectru larg de utilizare în zona de capacitate medie de încarcare • Ideală pentru aplicații în care ancorele meca nice nu sunt adecvate • Dozare ușoară datorită sistemului patentat de auto-deschidere și utilizării pistolului ma nual sau pneumatic • Opțiune de utilizare cu pistolul standard de silicon manual • Potrivită pentru utilizare multiplă. Produsul folosit parțial poate fi refolosit după monta rea unui mixer nou • • • • • • • • • Informații tehnice Porți Elemente pentru

Pagina 2 - Ancora chimica din poliester pentru tije filetate instalate in zidarie RAWLPLUG R-KEM II ...

fereastre Copertine Aparate sanitare Balustrade Bare de protecție Console Scari Țevi de cablu • • • • • • Caramidă cu goluri Cărămidă solidă Zidărie (cu goluri) Zidărie (solidă) Bloc cu goluri din beton uşor Bloc de beton aerat Ghid de instalare www.rawlplug.com 1 Ancore chimice Informaţii despre produs 1. Faceți gaura la diametrul și adâncimea cerute pentru mărimea tijelor folosite. 2. Suprafețe solide: curățați bine gaura facută cu ajutorul periei și a pompei de mână de cel puțin patru ori înainte de in stalare. 3. Subtraturi goale: introduceți sită din plastic în gaură. 4. Introduceți cartușul în pistol și atasați mixerul. 5. Se distribuie până se obține o culoare uniformă (min. 10 cm). 6. Substraturi solide: introduceți mixerul în partea inferioară a orificiului de găurire și injectați rășina, îndepărtându-l încet pe măsură ce gaura este umplută la 70% din adâncimea sa. 7. Substraturi goale: introduceți

Pagina 3 - Ancora chimica din poliester pentru tije filetate instalate in zidarie RAWLPLUG R-KEM II ...

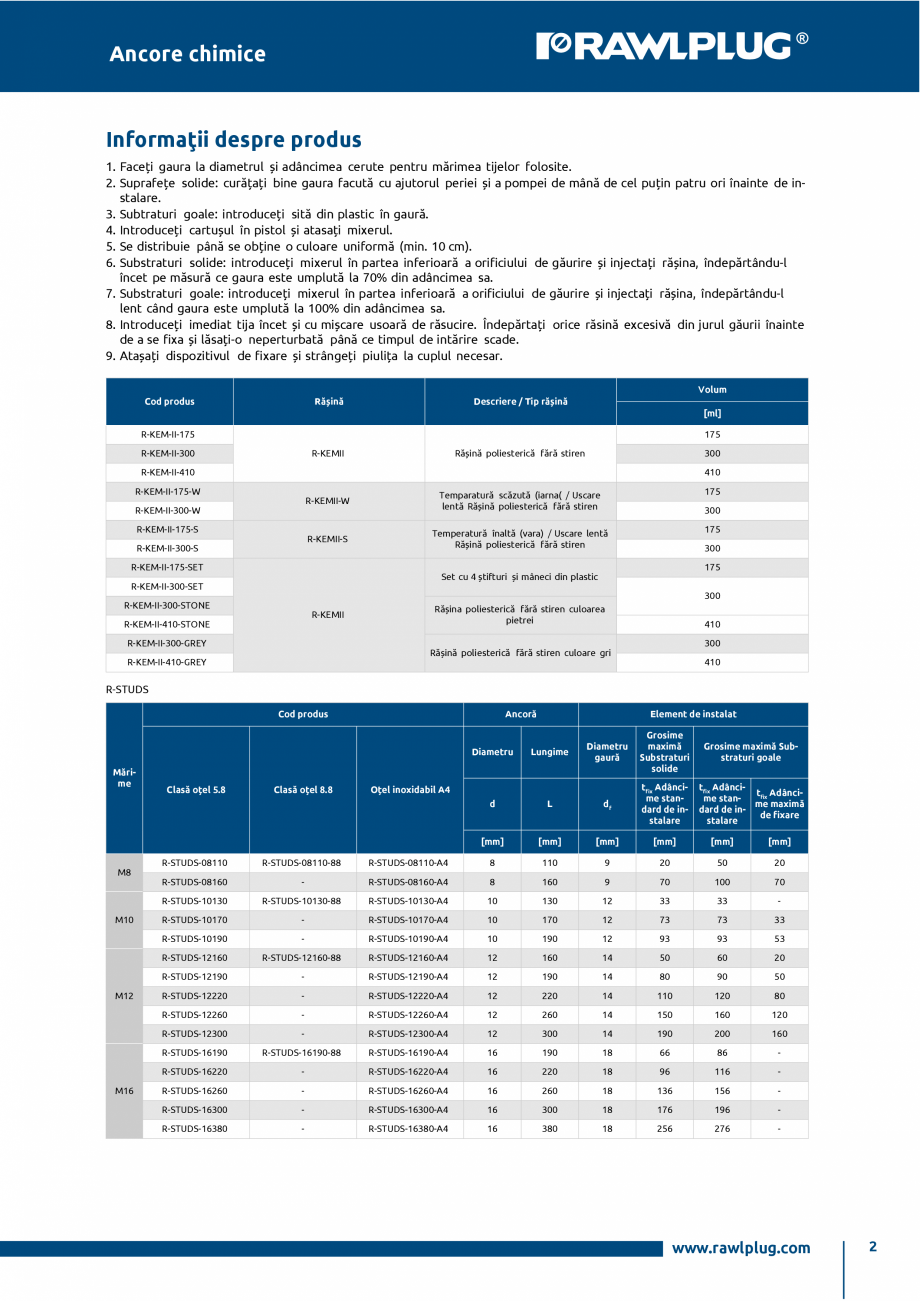

mixerul în partea inferioară a orificiului de găurire și injectați rășina, îndepărtându-l lent când gaura este umplută la 100% din adâncimea sa. 8. Introduceți imediat tija încet și cu mișcare usoară de răsucire. Îndepărtați orice răsină excesivă din jurul găurii înainte de a se fixa și lăsați-o neperturbată până ce timpul de intărire scade. 9. Atașați dispozitivul de fixare și strângeți piulița la cuplul necesar. Volum Cod produs Rășină Descriere / Tip rășină [ml] R-KEM-II-175 175 R-KEM-II-300 R-KEMII Rășină poliesterică fără stiren 300 R-KEM-II-410 410 R-KEM-II-175-W R-KEM-II-300-W R-KEM-II-175-S R-KEM-II-300-S R-KEMII-W Temparatură scăzută (iarna( / Uscare lentă Rășină poliesterică fără stiren 175 R-KEMII-S Temperatură înaltă (vara) / Uscare lentă Rășină poliesterică fără stiren 175 R-KEM-II-175-SET 300 300 175 Set cu 4 știfturi și mâneci din plastic R-KEM-II-300-SET 300 R-KEM-II-300-S

Pagina 4 - Ancora chimica din poliester pentru tije filetate instalate in zidarie RAWLPLUG R-KEM II ...

TONE R-KEMII R-KEM-II-410-STONE R-KEM-II-300-GREY Rășina poliesterică fără stiren culoarea pietrei 410 300 Rășină poliesterică fără stiren culoare gri R-KEM-II-410-GREY 410 R-STUDS Cod produs Mări me M8 M10 M12 M16 Clasă oțel 5.8 Clasă oțel 8.8 Ancoră Element de instalat Diametru Lungime Diametru gaură Grosime maximă Substraturi solide d L df tfix Adânci me stan dard de in stalare [mm] [mm] [mm] [mm] Oțel inoxidabil A4 Grosime maximă Sub straturi goale tfix Adânci tfix Adânci me stan me maximă dard de in de fixare stalare [mm] [mm] R-STUDS-08110 R-STUDS-08110-88 R-STUDS-08110-A4 8 110 9 20 50 20 R-STUDS-08160 - R-STUDS-08160-A4 8 160 9 70 100 70 R-STUDS-10130 R-STUDS-10130-88 R-STUDS-10130-A4 10 130 12 33 33 - R-STUDS-10170 - R-STUDS-10170-A4 10 170 12 73 73 33 R-STUDS-10190 - R-STUDS-10190-A4 10 190 12 93 93 53 R-STUDS-12160 R-STUDS-12160-88 R-STUDS-12160-A4 12

Pagina 5 - Ancora chimica din poliester pentru tije filetate instalate in zidarie RAWLPLUG R-KEM II ...

160 14 50 60 20 R-STUDS-12190 - R-STUDS-12190-A4 12 190 14 80 90 50 R-STUDS-12220 - R-STUDS-12220-A4 12 220 14 110 120 80 R-STUDS-12260 - R-STUDS-12260-A4 12 260 14 150 160 120 R-STUDS-12300 - R-STUDS-12300-A4 12 300 14 190 200 160 R-STUDS-16190 R-STUDS-16190-88 R-STUDS-16190-A4 16 190 18 66 86 - R-STUDS-16220 - R-STUDS-16220-A4 16 220 18 96 116 - R-STUDS-16260 - R-STUDS-16260-A4 16 260 18 136 156 - R-STUDS-16300 - R-STUDS-16300-A4 16 300 18 176 196 - R-STUDS-16380 - R-STUDS-16380-A4 16 380 18 256 276 - www.rawlplug.com 2 Ancore chimice Parametri instalare www.rawlplug.com 3 Ancore chimice Parametri instalare BETON AERAT Mărime M8 M10 M12 M16 Diametru tijă d [mm] 8 10 12 16 Diametru gaură în substrat d0 [mm] 10 12 14 18 T inst [Nm] 3 4 6 10 h0 [mm] hnom + 5 hnom + 5 hnom + 5 hnom + 5 Adâncime minimă de instalare hnom [mm] 80 85 95 105 Distanță min

Pagina 6 - Ancora chimica din poliester pentru tije filetate instalate in zidarie RAWLPLUG R-KEM II ...

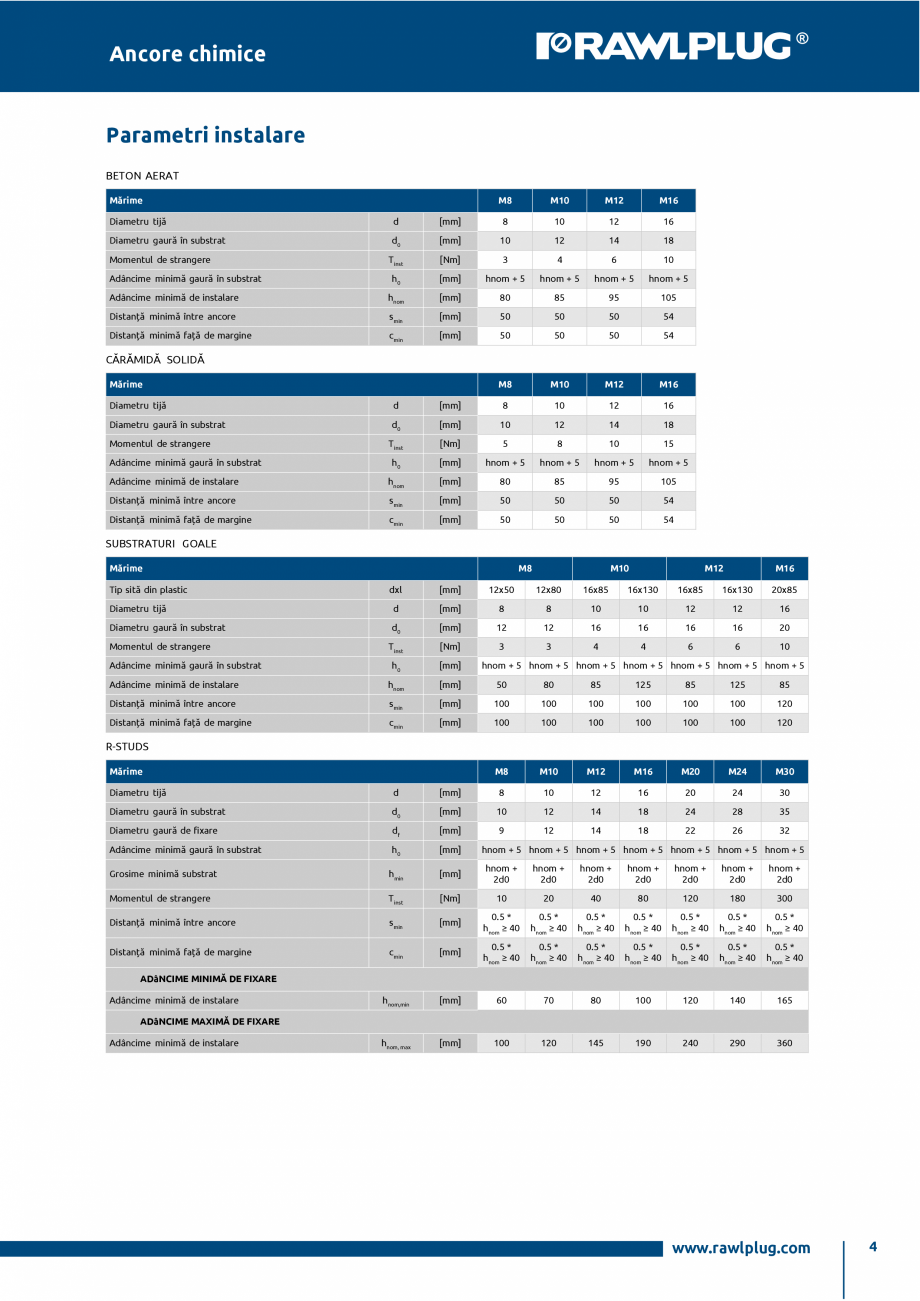

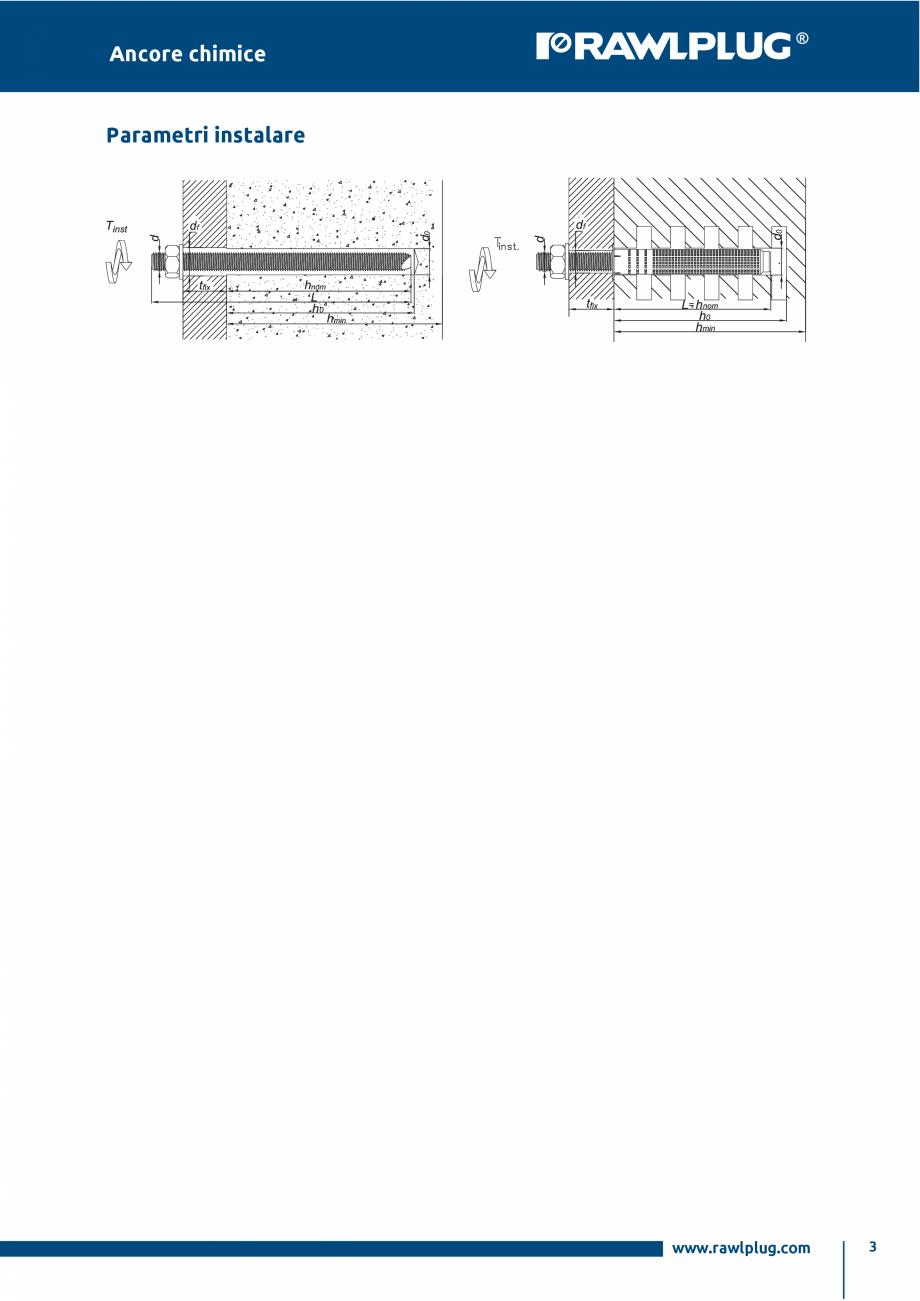

imă între ancore s min [mm] 50 50 50 54 Distanță minimă față de margine c min [mm] 50 50 50 54 M8 M10 M12 M16 Momentul de strangere Adâncime minimă gaură în substrat CĂRĂMIDĂ SOLIDĂ Mărime Diametru tijă d [mm] 8 10 12 16 Diametru gaură în substrat d0 [mm] 10 12 14 18 T inst [Nm] 5 8 10 15 h0 [mm] hnom + 5 hnom + 5 hnom + 5 hnom + 5 Adâncime minimă de instalare hnom [mm] 80 85 95 105 Distanță minimă între ancore s min [mm] 50 50 50 54 Distanță minimă față de margine c min [mm] 50 50 50 54 dxl [mm] 12x50 12x80 16x85 16x130 16x85 16x130 20x85 d [mm] 8 8 10 10 12 12 16 Momentul de strangere Adâncime minimă gaură în substrat SUBSTRATURI GOALE Mărime Tip sită din plastic Diametru tijă Diametru gaură în substrat M8 M10 M12 M16 d0 [mm] 12 12 16 16 16 16 20 T inst [Nm] 3 3 4 4 6 6 10 h0 [mm] Adâncime minimă de instalare hnom [mm] 50 80 85 1

Pagina 7 - Ancora chimica din poliester pentru tije filetate instalate in zidarie RAWLPLUG R-KEM II ...

25 85 125 85 Distanță minimă între ancore s min [mm] 100 100 100 100 100 100 120 Distanță minimă față de margine c min [mm] 100 100 100 100 100 100 120 M8 M10 M12 M16 M20 M24 M30 Diametru tijă d [mm] 8 10 12 16 20 24 30 Diametru gaură în substrat d0 [mm] 10 12 14 18 24 28 35 Diametru gaură de fixare df [mm] 9 12 14 18 22 26 32 Adâncime minimă gaură în substrat h0 [mm] Grosime minimă substrat hmin [mm] Momentul de strangere T inst [Nm] 10 20 40 80 120 180 300 0.5 * hnom ≥ 40 0.5 * hnom ≥ 40 0.5 * hnom ≥ 40 0.5 * hnom ≥ 40 0.5 * hnom ≥ 40 0.5 * hnom ≥ 40 Momentul de strangere Adâncime minimă gaură în substrat hnom + 5 hnom + 5 hnom + 5 hnom + 5 hnom + 5 hnom + 5 hnom + 5 R-STUDS Mărime hnom + 5 hnom + 5 hnom + 5 hnom + 5 hnom + 5 hnom + 5 hnom + 5 hnom + 2d0 hnom + 2d0 hnom + 2d0 hnom + 2d0 hnom + 2d0 hnom + 2d0 hnom + 2d0 Distanță minimă între ancore s min

Pagina 8 - Ancora chimica din poliester pentru tije filetate instalate in zidarie RAWLPLUG R-KEM II ...

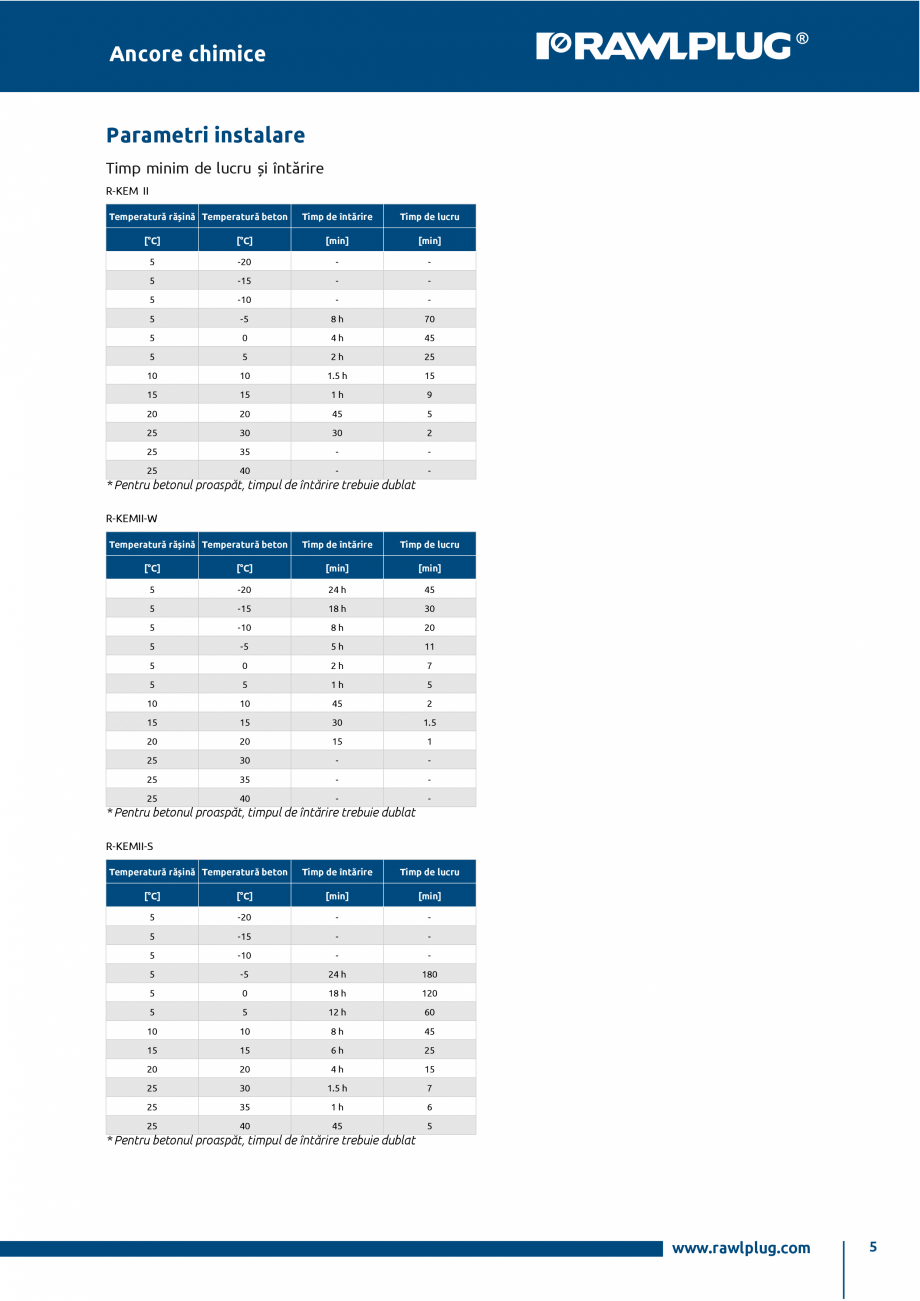

[mm] 0.5 * hnom ≥ 40 Distanță minimă față de margine c min [mm] 0.5 * hnom ≥ 40 0.5 * hnom ≥ 40 0.5 * hnom ≥ 40 0.5 * hnom ≥ 40 0.5 * hnom ≥ 40 0.5 * hnom ≥ 40 0.5 * hnom ≥ 40 hnom,min [mm] 60 70 80 100 120 140 165 hnom, max [mm] 100 120 145 190 240 290 360 ADâNCIME MINIMĂ DE FIXARE Adâncime minimă de instalare ADâNCIME MAXIMĂ DE FIXARE Adâncime minimă de instalare www.rawlplug.com 4 Ancore chimice Parametri instalare Timp minim de lucru și întărire R-KEM II Temperatură rășină Temperatură beton Timp de întărire Timp de lucru [°C] [°C] [min] [min] 5 -20 - - 5 -15 - - 5 -10 - - 5 -5 8h 70 5 0 4h 45 5 5 2h 25 10 10 1.5 h 15 15 15 1h 9 20 20 45 5 25 30 30 2 25 35 - - 25 40 - - * Pentru betonul proaspăt, timpul de întărire trebuie dublat R-KEMII-W Temperatură rășină Temperatură beton Timp de întărire Timp de lucru [°C] [°C] [min] [min] 5 -2

Pagina 9 - Ancora chimica din poliester pentru tije filetate instalate in zidarie RAWLPLUG R-KEM II ...

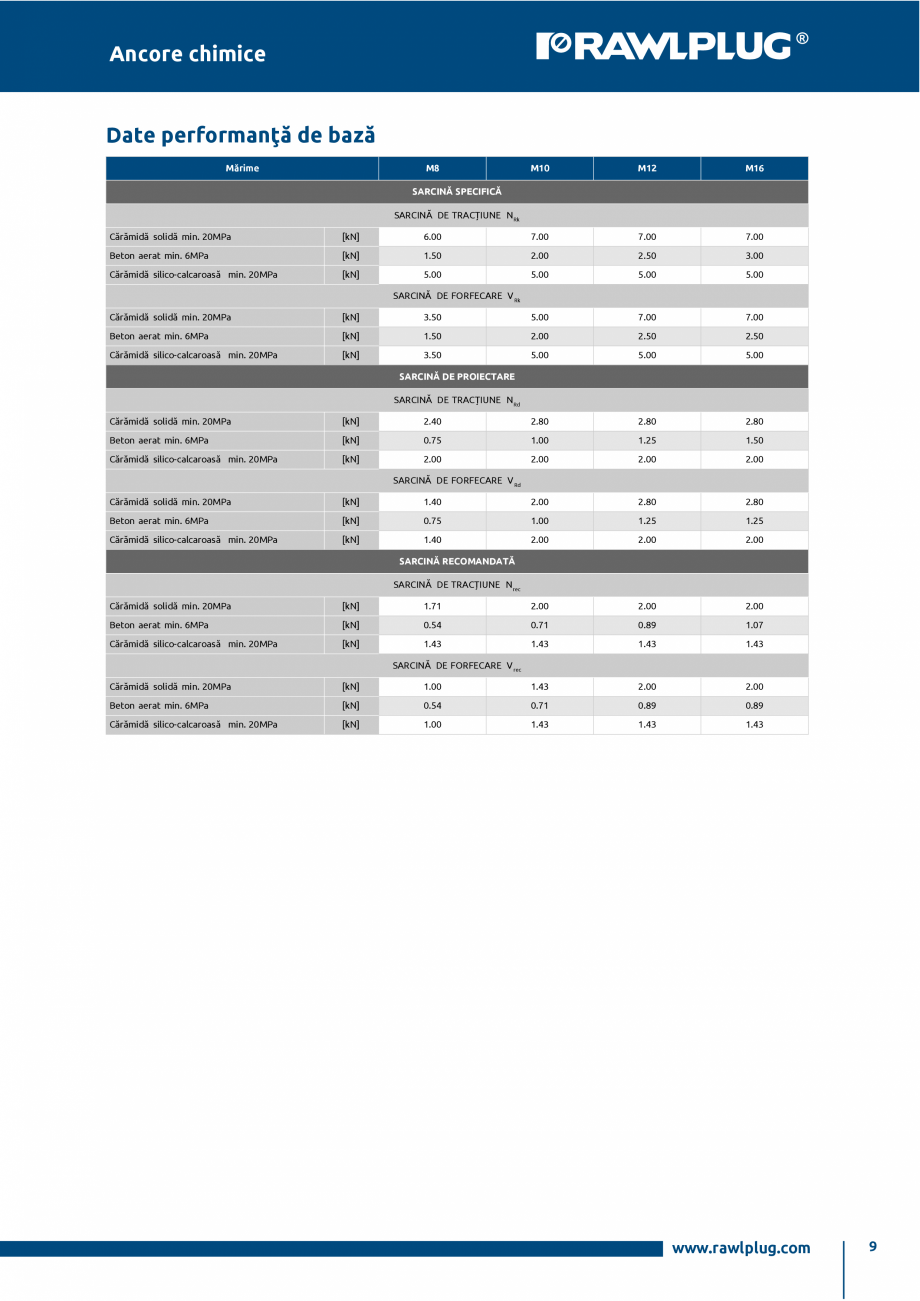

0 24 h 45 5 -15 18 h 30 5 -10 8h 20 5 -5 5h 11 5 0 2h 7 5 5 1h 5 10 10 45 2 15 15 30 1.5 20 20 15 1 25 30 - - 25 35 - - 25 40 - - * Pentru betonul proaspăt, timpul de întărire trebuie dublat R-KEMII-S Temperatură rășină Temperatură beton Timp de întărire Timp de lucru [°C] [°C] [min] [min] 5 -20 - - 5 -15 - - 5 -10 - - 5 -5 24 h 180 5 0 18 h 120 5 5 12 h 60 10 10 8h 45 15 15 6h 25 20 20 4h 15 25 30 1.5 h 7 25 35 1h 6 25 40 45 5 * Pentru betonul proaspăt, timpul de întărire trebuie dublat www.rawlplug.com 5 Ancore chimice Proprietăți mecanice R-STUDS Mărime M8 M10 M12 M16 M20 M24 M30 R-STUDS-58 Tijă de ancorare cu terminație hexagonală Rezistență nominală finală tracțiune - tensiune f uk [N/mm 2] 500 500 500 500 500 500 500 Putere nominală randament / performanță - tensiune f yk [N/mm 2] 400 400 400 400 400 400 400 Zonă de s

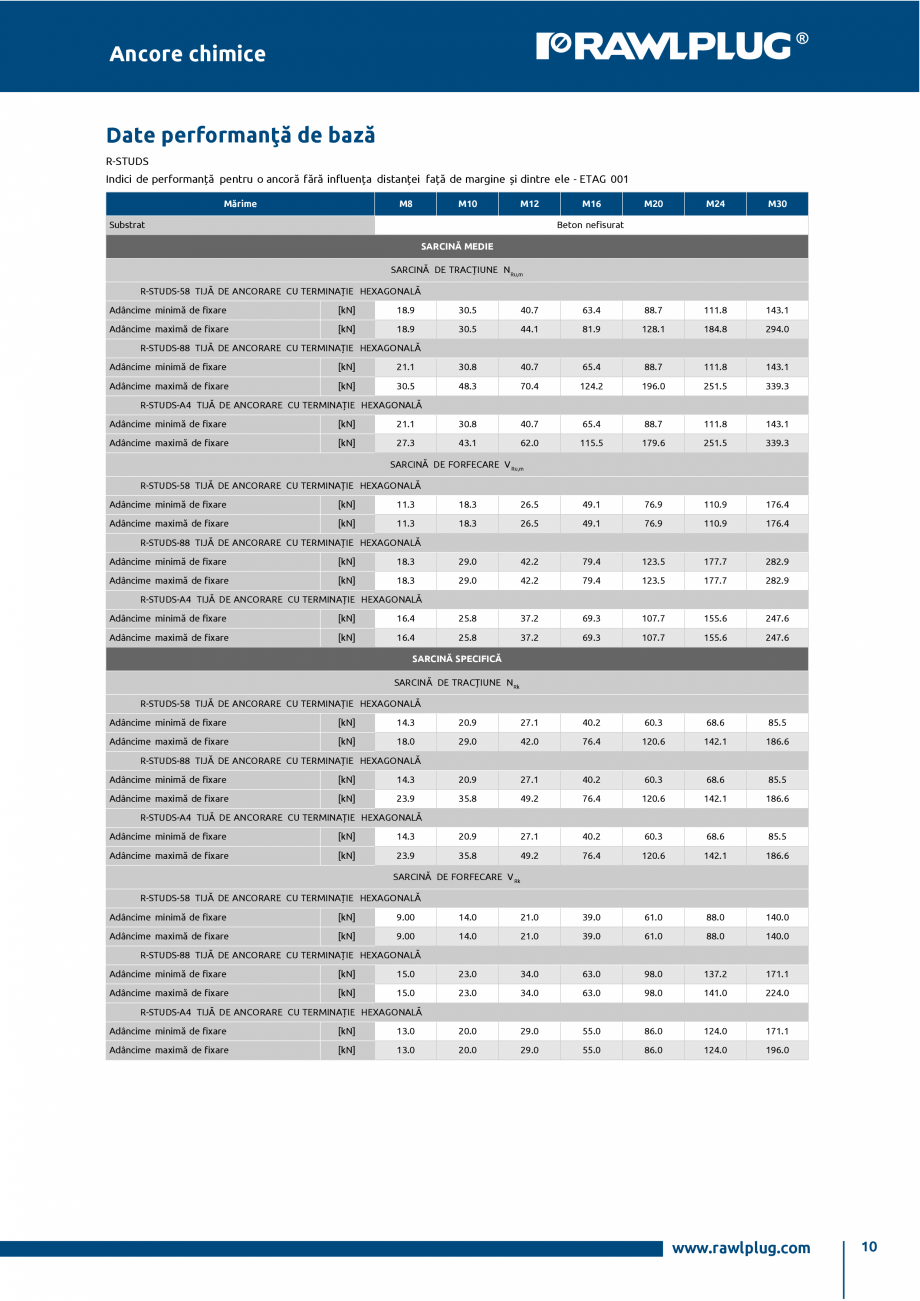

Pagina 10 - Ancora chimica din poliester pentru tije filetate instalate in zidarie RAWLPLUG R-KEM II...

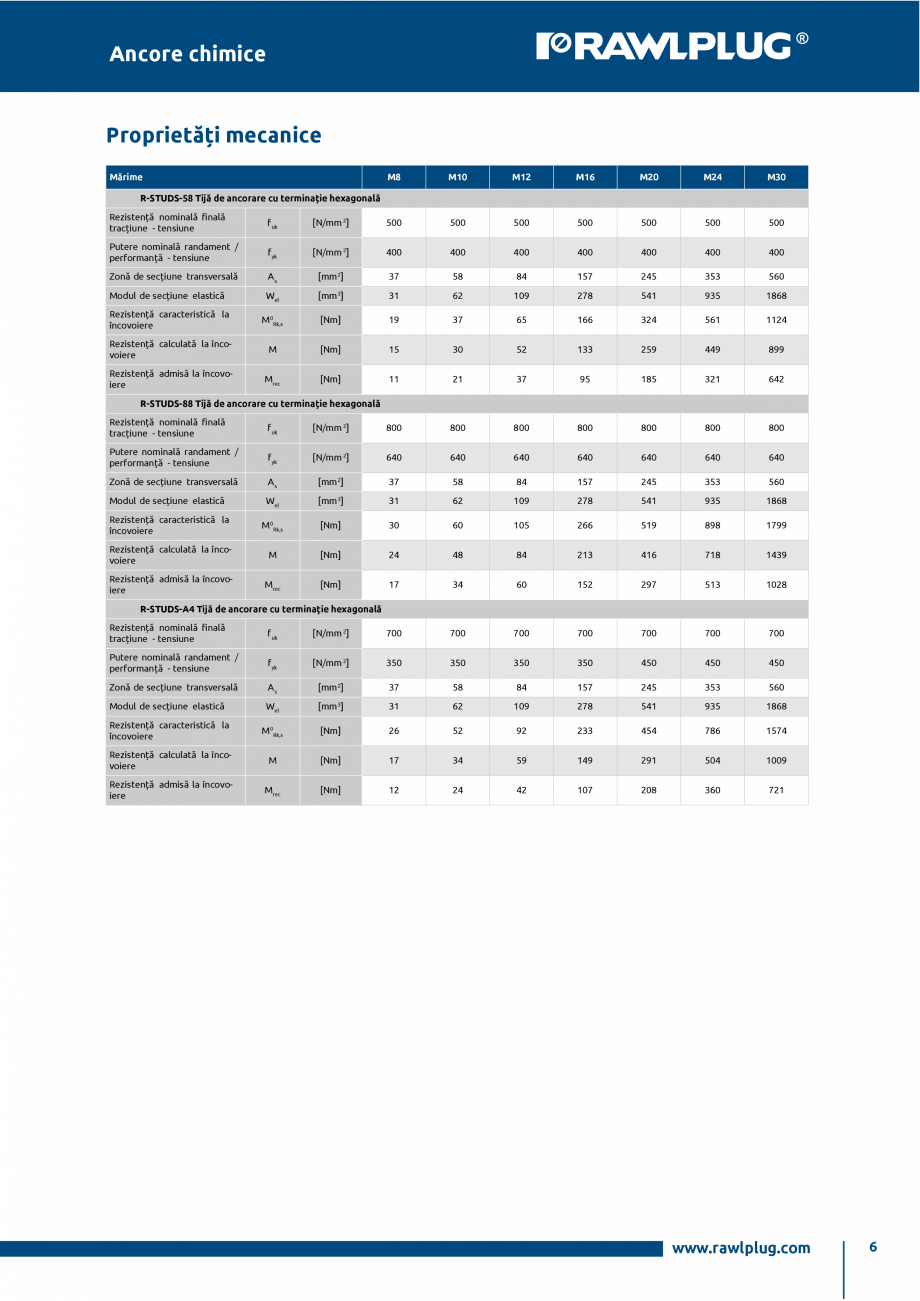

ecțiune transversală As [mm ] 37 58 84 157 245 353 560 Modul de secțiune elastică Wel [mm 3] 31 62 109 278 541 935 1868 Rezistență caracteristică la încovoiere M0Rk,s [Nm] 19 37 65 166 324 561 1124 Rezistență calculată la înco voiere M [Nm] 15 30 52 133 259 449 899 Rezistență admisă la încovo iere Mrec [Nm] 11 21 37 95 185 321 642 2 R-STUDS-88 Tijă de ancorare cu terminație hexagonală Rezistență nominală finală tracțiune - tensiune f uk [N/mm 2] 800 800 800 800 800 800 800 Putere nominală randament / performanță - tensiune f yk [N/mm 2] 640 640 640 640 640 640 640 Zonă de secțiune transversală As [mm ] 37 58 84 157 245 353 560 Modul de secțiune elastică Wel [mm 3] 31 62 109 278 541 935 1868 Rezistență caracteristică la încovoiere M0Rk,s [Nm] 30 60 105 266 519 898 1799 Rezistență calculată la înco voiere M [Nm] 24 48 84 213 416 718 1

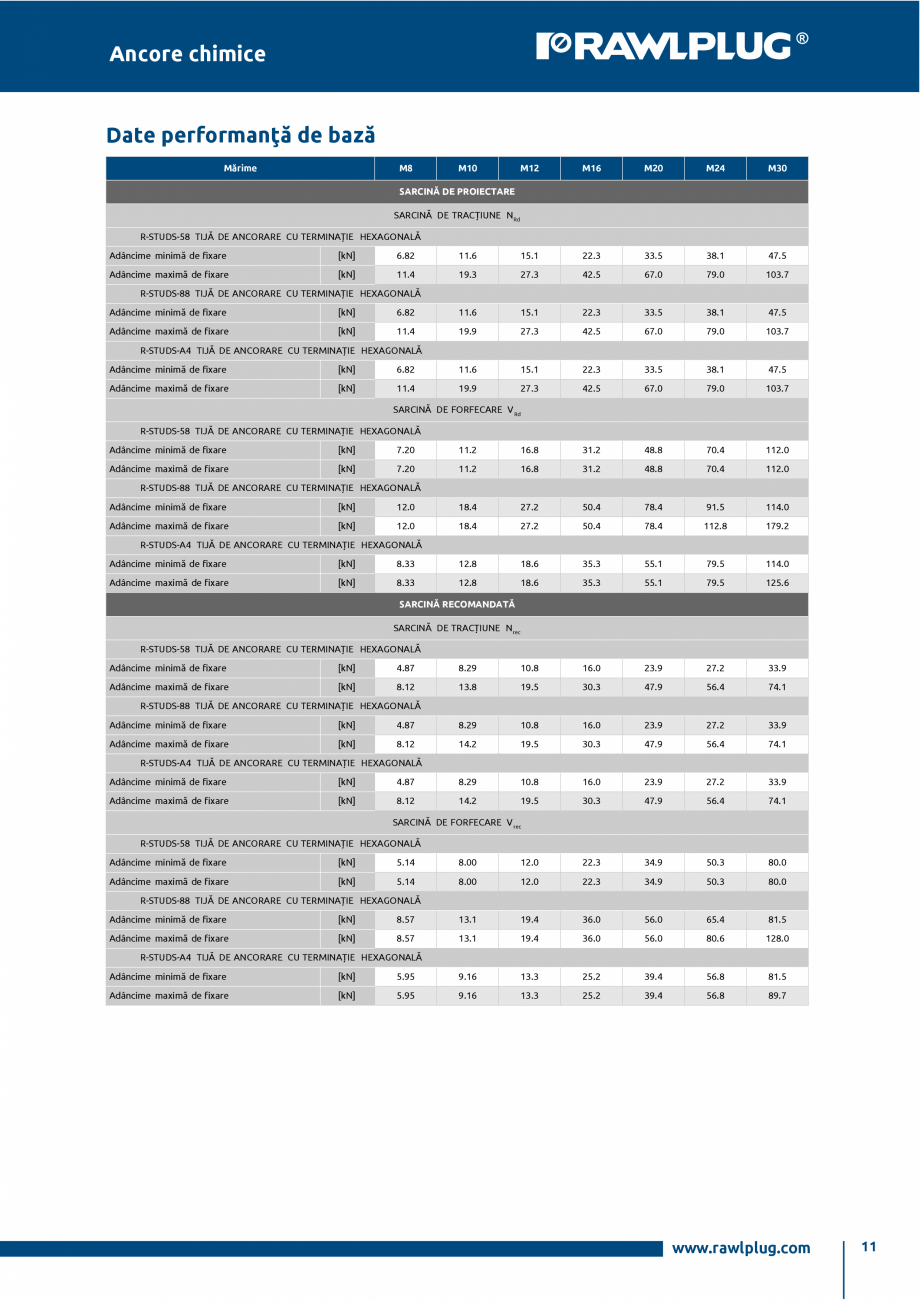

Pagina 11 - Ancora chimica din poliester pentru tije filetate instalate in zidarie RAWLPLUG R-KEM II...

439 Rezistență admisă la încovo iere Mrec [Nm] 17 34 60 152 297 513 1028 2 R-STUDS-A4 Tijă de ancorare cu terminație hexagonală Rezistență nominală finală tracțiune - tensiune f uk [N/mm 2] 700 700 700 700 700 700 700 Putere nominală randament / performanță - tensiune f yk [N/mm 2] 350 350 350 350 450 450 450 Zonă de secțiune transversală As [mm 2] 37 58 84 157 245 353 560 Modul de secțiune elastică Wel [mm 3] 31 62 109 278 541 935 1868 Rezistență caracteristică la încovoiere M0Rk,s [Nm] 26 52 92 233 454 786 1574 Rezistență calculată la înco voiere M [Nm] 17 34 59 149 291 504 1009 Rezistență admisă la încovo iere Mrec [Nm] 12 24 42 107 208 360 721 www.rawlplug.com 6 Ancore chimice Date performanţă de bază R-STUDS Datele de performanță pentru o ancoră unică fără influența distanței și distanței marginilor Mărime Tip substrat Tip sită din plastic M8

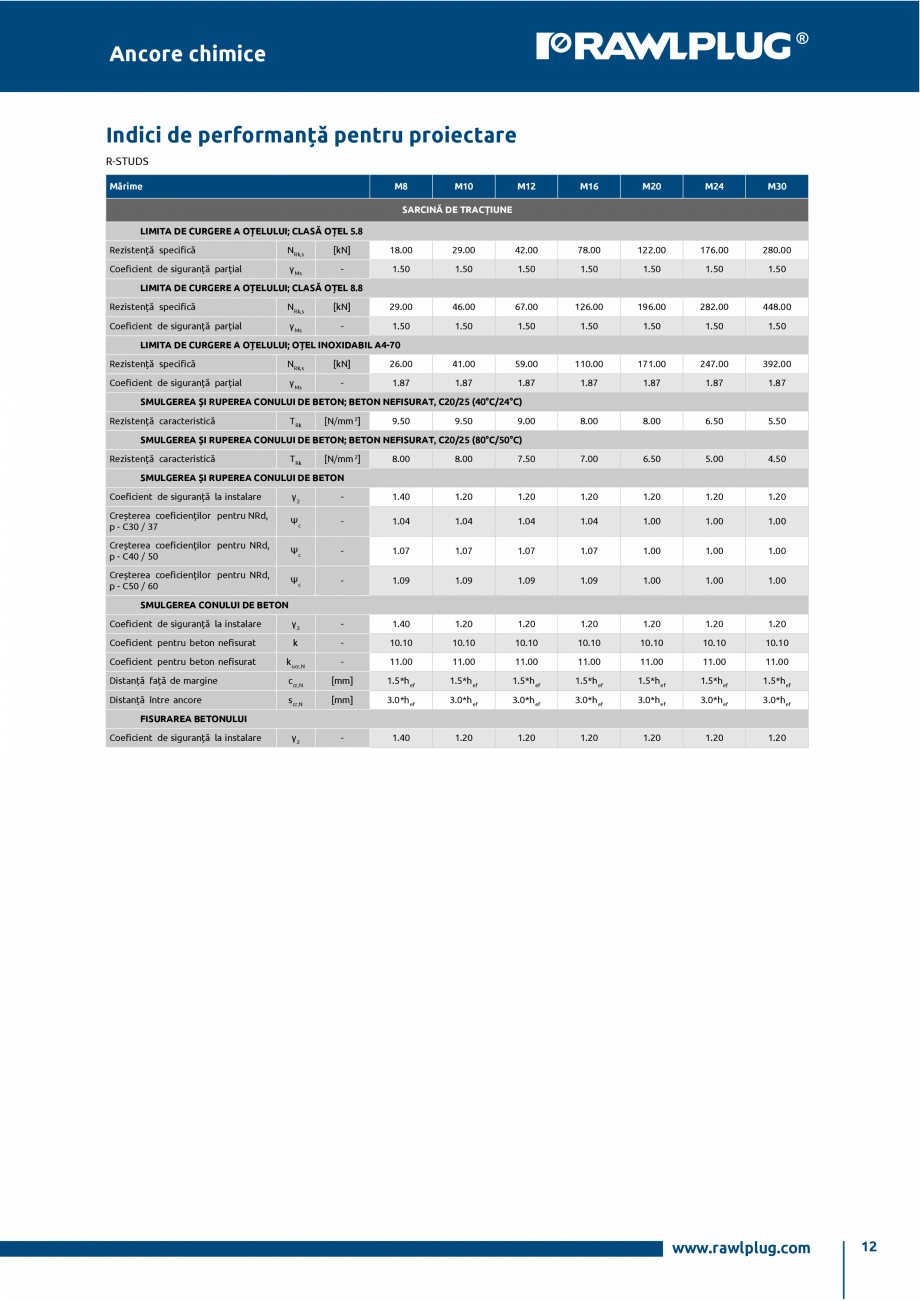

Pagina 12 - Ancora chimica din poliester pentru tije filetate instalate in zidarie RAWLPLUG R-KEM II...

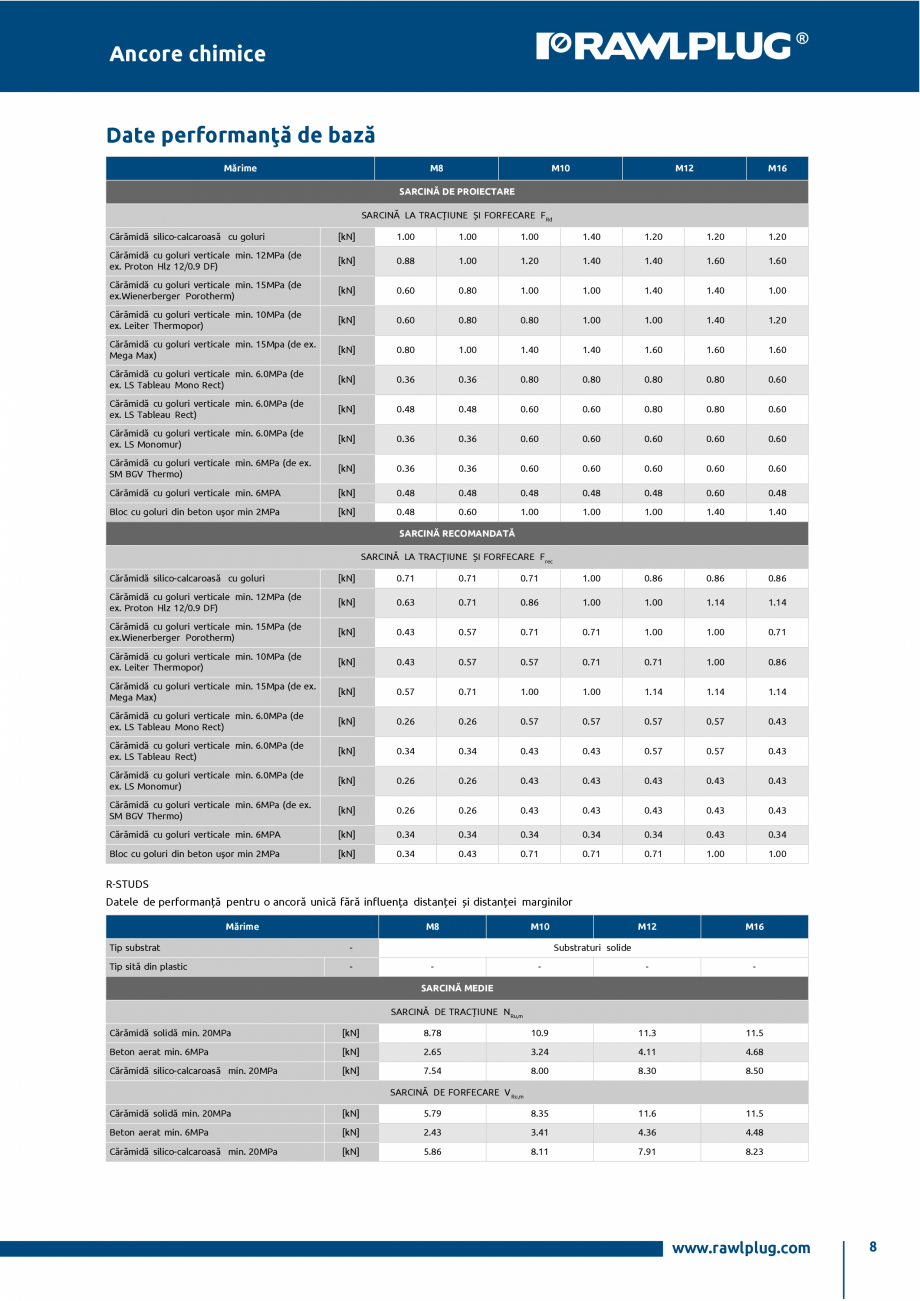

M10 [mm] M12 M16 Substraturi goale 12x50 12x80 16x85 16x130 16x85 16x130 20x85 SARCINĂ MEDIE SARCINĂ LA TRACȚIUNE ȘI FORFECARE F Ru,m Cărămidă silico-calcaroasă cu goluri [kN] 3.42 3.50 3.73 5.11 4.16 4.48 4.24 Cărămidă cu goluri verticale min. 12MPa (de ex. Proton Hlz 12/0.9 DF) [kN] 3.21 3.54 3.87 4.03 3.97 4.16 3.69 Cărămidă cu goluri verticale min. 15MPa (de ex.Wienerberger Porotherm) [kN] 2.04 2.84 3.07 3.68 3.74 3.99 3.51 Cărămidă cu goluri verticale min. 10MPa (de ex. Leiter Thermopor) [kN] 2.08 2.98 3.19 3.78 3.68 4.03 3.77 Cărămidă cu goluri verticale min. 15Mpa (de ex. Mega Max) [kN] 2.86 3.43 3.74 3.59 3.71 3.94 3.80 Cărămidă cu goluri verticale min. 6.0MPa (de ex. LS Tableau Mono Rect) [kN] 1.24 1.25 2.49 2.74 2.82 2.78 2.14 Cărămidă cu goluri verticale min. 6.0MPa (de ex. LS Tableau Rect) [kN] 1.73 1.60 2.37 2.51 2.41 2.68 2.10 Cărămidă cu goluri verticale min. 6.0MPa (d

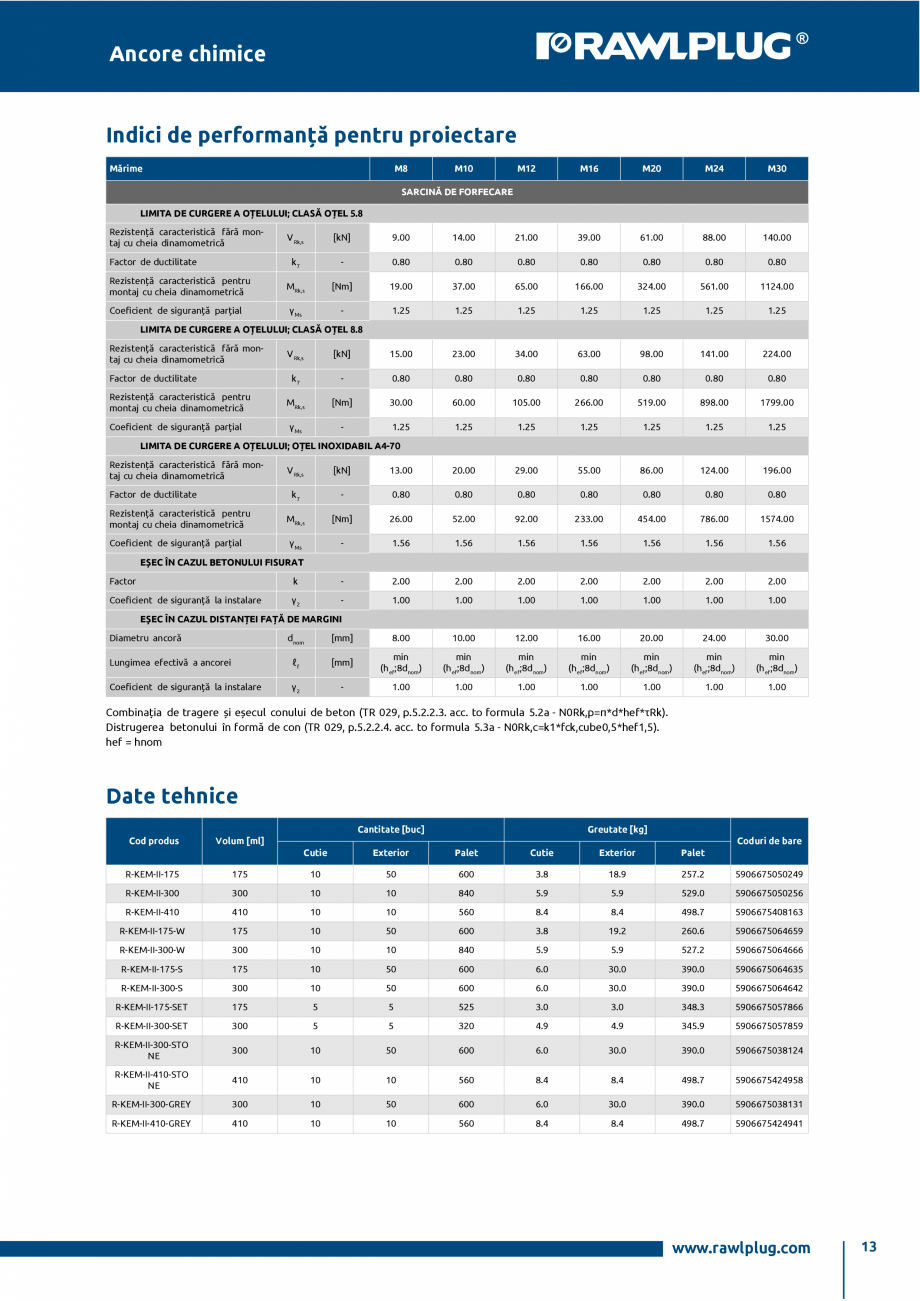

Pagina 13 - Ancora chimica din poliester pentru tije filetate instalate in zidarie RAWLPLUG R-KEM II...

e ex. LS Monomur) [kN] 1.30 1.39 1.99 2.06 2.05 2.12 2.05 Cărămidă cu goluri verticale min. 6MPa (de ex. SM BGV Thermo) [kN] 1.45 1.45 2.22 2.17 2.19 2.24 2.25 Cărămidă cu goluri verticale min. 6MPA [kN] 1.51 1.60 1.39 1.45 1.86 2.07 1.75 Bloc cu goluri din beton uşor min 2MPa [kN] 1.73 2.38 3.52 3.00 3.93 3.75 3.92 SARCINĂ SPECIFICĂ SARCINĂ LA TRACȚIUNE ȘI FORFECARE F Rk Cărămidă silico-calcaroasă cu goluri [kN] 2.50 2.50 2.50 3.50 3.00 3.00 3.00 Cărămidă cu goluri verticale min. 12MPa (de ex. Proton Hlz 12/0.9 DF) [kN] 2.00 2.50 2.50 2.50 2.50 2.50 2.50 Cărămidă cu goluri verticale min. 15MPa (de ex.Wienerberger Porotherm) [kN] 1.50 2.00 2.00 2.50 2.50 2.50 2.50 Cărămidă cu goluri verticale min. 10MPa (de ex. Leiter Thermopor) [kN] 1.50 2.00 2.00 2.50 2.50 2.50 2.50 Cărămidă cu goluri verticale min. 15Mpa (de ex. Mega Max) [kN] 2.00 2.50 2.50 2.50 2.50 2.50 2.50 Cărămidă cu
