Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si nefisurat RAWLPLUG R-HPTII-ZF

Limba: Romana

5 afisari

Tip documentatie: Fisa tehnica

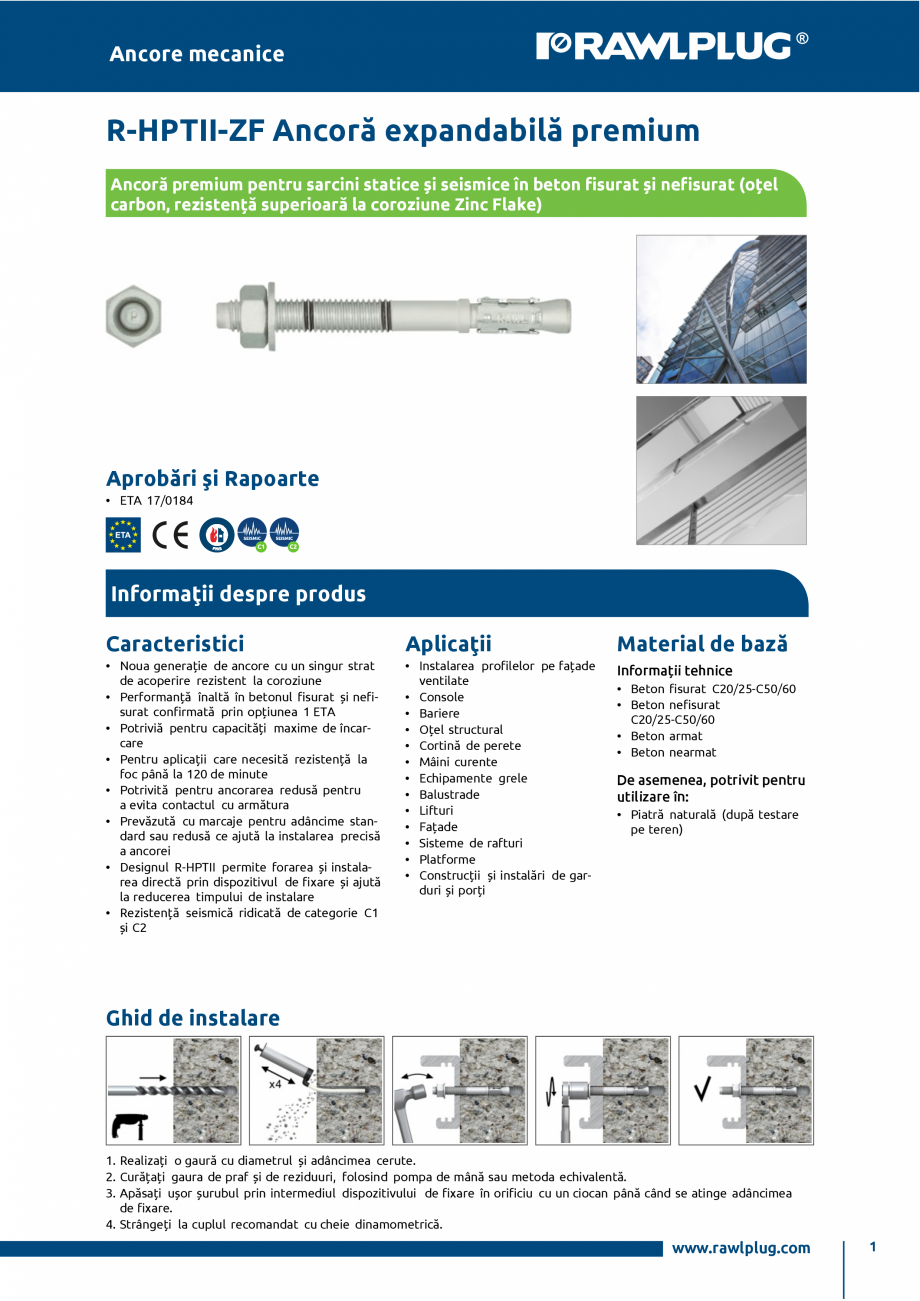

Pagina 1 - Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si...

Ancore mecanice R-HPTII-ZF Ancoră expandabilă premium Ancoră premium pentru sarcini statice și seismice în beton fisurat și nefisurat (oțel carbon, rezistență superioară la coroziune Zinc Flake) Aprobări şi Rapoarte • ETA 17/0184 Informaţii despre produs Caracteristici Aplicaţii Material de bază • Noua generație de ancore cu un singur strat de acoperire rezistent la coroziune • Performanță înaltă în betonul fisurat și nefi surat confirmată prin opțiunea 1 ETA • Potriviă pentru capacități maxime de încar care • Pentru aplicații care necesită rezistență la foc până la 120 de minute • Potrivită pentru ancorarea redusă pentru a evita contactul cu armătura • Prevăzută cu marcaje pentru adâncime stan dard sau redusă ce ajută la instalarea precisă a ancorei • Designul R-HPTII permite forarea și instala rea directă prin dispozitivul de fixare și ajută la reducerea timpului de instalare • Rezistență seismică ridic

Pagina 1-Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si nefisurat RAWLPLUG...

Pagina 2 - Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si...

ată de categorie C1 și C2 • Instalarea profilelor pe fațade ventilate • Console • Bariere • Oțel structural • Cortină de perete • Mâini curente • Echipamente grele • Balustrade • Lifturi • Fațade • Sisteme de rafturi • Platforme • Construcții și instalări de gar duri și porți Informații tehnice • Beton fisurat C20/25-C50/60 • Beton nefisurat C20/25-C50/60 • Beton armat • Beton nearmat De asemenea, potrivit pentru utilizare în: • Piatră naturală (după testare pe teren) Ghid de instalare 1. Realizați o gaură cu diametrul și adâncimea cerute. 2. Curățați gaura de praf și de reziduuri, folosind pompa de mână sau metoda echivalentă. 3. Apăsați ușor șurubul prin intermediul dispozitivului de fixare în orificiu cu un ciocan până când se atinge adâncimea de fixare. 4. Strângeți la cuplul recomandat cu cheie dinamometrică. www.rawlplug.com 1 Ancore mecanice Informaţii despre produs Ancoră Mărime M8 M10

Pagina 2-Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si nefisurat RAWLPLUG...

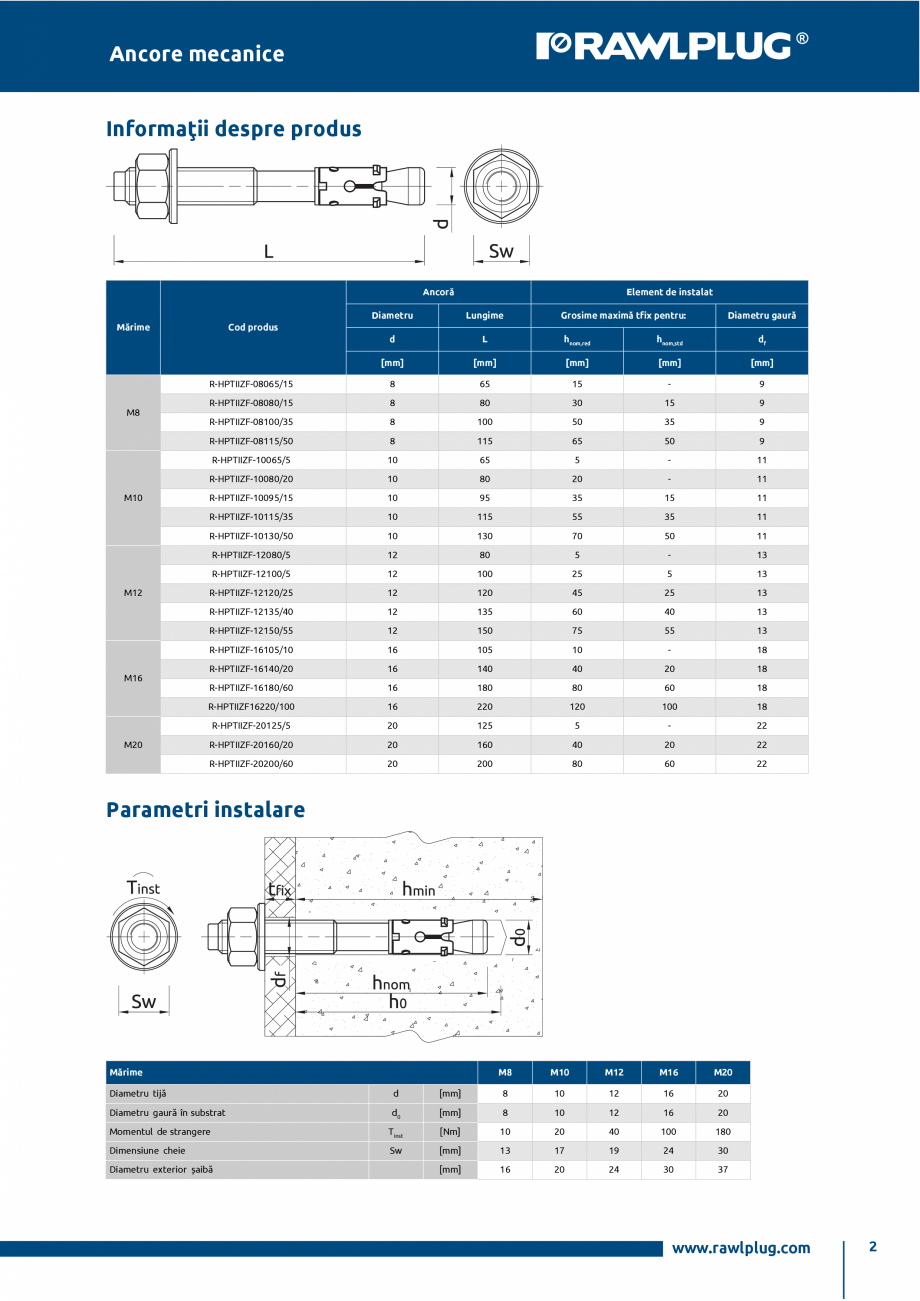

Pagina 3 - Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si...

M12 M16 M20 Element de instalat Diametru Lungime Grosime maximă tfix pentru: Diametru gaură d L hnom,red hnom,std df Cod produs [mm] [mm] [mm] [mm] [mm] R-HPTIIZF-08065/15 8 65 15 - 9 R-HPTIIZF-08080/15 8 80 30 15 9 R-HPTIIZF-08100/35 8 100 50 35 9 R-HPTIIZF-08115/50 8 115 65 50 9 R-HPTIIZF-10065/5 10 65 5 - 11 R-HPTIIZF-10080/20 10 80 20 - 11 R-HPTIIZF-10095/15 10 95 35 15 11 R-HPTIIZF-10115/35 10 115 55 35 11 R-HPTIIZF-10130/50 10 130 70 50 11 R-HPTIIZF-12080/5 12 80 5 - 13 R-HPTIIZF-12100/5 12 100 25 5 13 R-HPTIIZF-12120/25 12 120 45 25 13 R-HPTIIZF-12135/40 12 135 60 40 13 R-HPTIIZF-12150/55 12 150 75 55 13 R-HPTIIZF-16105/10 16 105 10 - 18 R-HPTIIZF-16140/20 16 140 40 20 18 R-HPTIIZF-16180/60 16 180 80 60 18 R-HPTIIZF16220/100 16 220 120 100 18 R-HPTIIZF-20125/5 20 125 5 - 22 R-HPTIIZF-20160/20 20 160 40 20 22 R-HPTIIZF-20200/60 20 200 8

Pagina 3-Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si nefisurat RAWLPLUG...

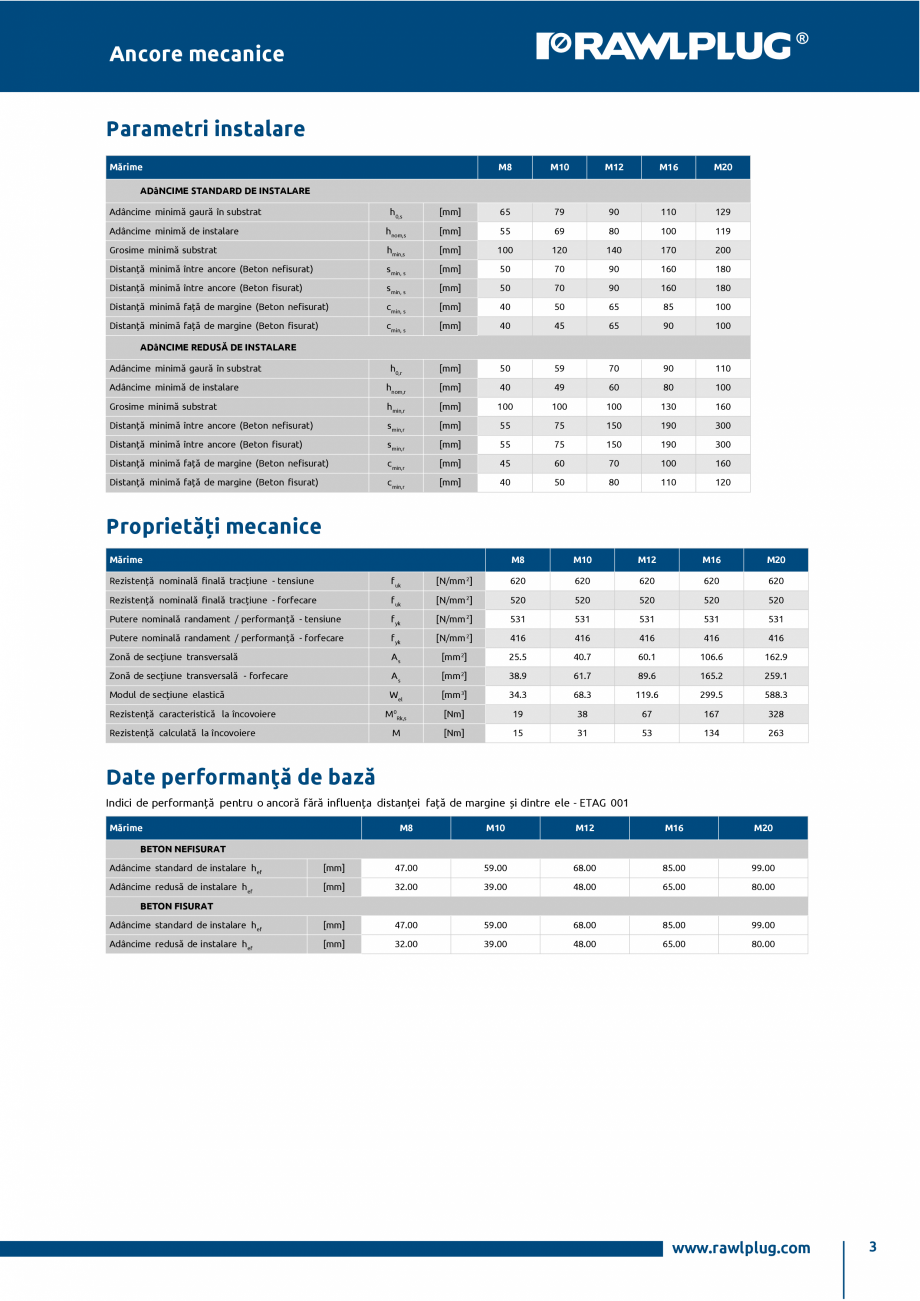

Pagina 4 - Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si...

0 60 22 Parametri instalare Mărime M8 M10 M12 M16 M20 20 Diametru tijă d [mm] 8 10 12 16 Diametru gaură în substrat d0 [mm] 8 10 12 16 20 Momentul de strangere T inst [Nm] 10 20 40 100 180 Dimensiune cheie Sw [mm] 13 17 19 24 30 [mm] 16 20 24 30 37 Diametru exterior șaibă www.rawlplug.com 2 Ancore mecanice Parametri instalare Mărime M8 M10 M12 M16 M20 ADâNCIME STANDARD DE INSTALARE Adâncime minimă gaură în substrat h0,s [mm] 65 79 90 110 129 Adâncime minimă de instalare hnom,s [mm] 55 69 80 100 119 Grosime minimă substrat hmin,s [mm] 100 120 140 170 200 Distanță minimă între ancore (Beton nefisurat) s min, s [mm] 50 70 90 160 180 Distanță minimă între ancore (Beton fisurat) s min, s [mm] 50 70 90 160 180 Distanță minimă față de margine (Beton nefisurat) c min, s [mm] 40 50 65 85 100 Distanță minimă față de margine (Beton fisurat) c min, s [mm] 40

Pagina 4-Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si nefisurat RAWLPLUG...

Pagina 5 - Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si...

45 65 90 100 ADâNCIME REDUSĂ DE INSTALARE Adâncime minimă gaură în substrat h0,r [mm] 50 59 70 90 110 Adâncime minimă de instalare hnom,r [mm] 40 49 60 80 100 Grosime minimă substrat hmin,r [mm] 100 100 100 130 160 Distanță minimă între ancore (Beton nefisurat) s min,r [mm] 55 75 150 190 300 Distanță minimă între ancore (Beton fisurat) s min,r [mm] 55 75 150 190 300 Distanță minimă față de margine (Beton nefisurat) c min,r [mm] 45 60 70 100 160 Distanță minimă față de margine (Beton fisurat) c min,r [mm] 40 50 80 110 120 Proprietăți mecanice Mărime M8 M10 M12 M16 M20 Rezistență nominală finală tracțiune - tensiune f uk [N/mm 2] 620 620 620 620 620 Rezistență nominală finală tracțiune - forfecare f uk [N/mm 2] 520 520 520 520 520 Putere nominală randament / performanță - tensiune f yk [N/mm 2] 531 531 531 531 531 Putere nominală randament / performanță

Pagina 5-Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si nefisurat RAWLPLUG...

Pagina 6 - Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si...

- forfecare f yk [N/mm 2] 416 416 416 416 416 Zonă de secțiune transversală As [mm 2] 25.5 40.7 60.1 106.6 162.9 Zonă de secțiune transversală - forfecare As [mm 2] 38.9 61.7 89.6 165.2 259.1 Modul de secțiune elastică Wel [mm 3] 34.3 68.3 119.6 299.5 588.3 [Nm] 19 38 67 167 328 [Nm] 15 31 53 134 263 Rezistență caracteristică la încovoiere M Rezistență calculată la încovoiere 0 Rk,s M Date performanţă de bază Indici de performanță pentru o ancoră fără influența distanței față de margine și dintre ele - ETAG 001 Mărime M8 M10 M12 M16 M20 BETON NEFISURAT Adâncime standard de instalare hef [mm] 47.00 59.00 68.00 85.00 99.00 Adâncime redusă de instalare hef [mm] 32.00 39.00 48.00 65.00 80.00 Adâncime standard de instalare hef [mm] 47.00 59.00 68.00 85.00 99.00 Adâncime redusă de instalare hef [mm] 32.00 39.00 48.00 65.00 80.00 BETON FISURAT www.rawlplug.com 3 Ancore m

Pagina 6-Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si nefisurat RAWLPLUG...

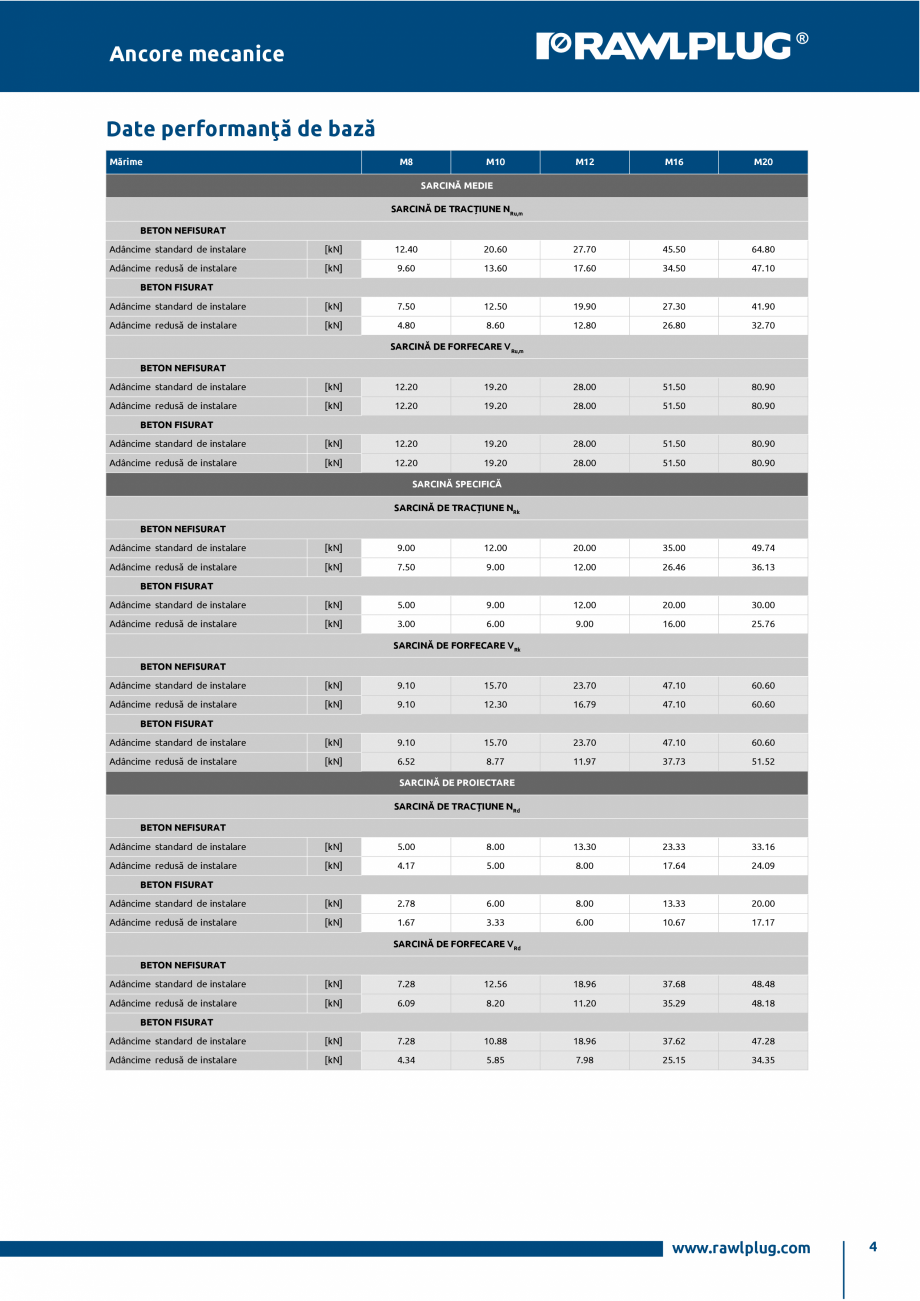

Pagina 7 - Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si...

ecanice Date performanţă de bază Mărime M8 M10 M12 M16 M20 SARCINĂ MEDIE SARCINĂ DE TRACȚIUNE NRu,m BETON NEFISURAT Adâncime standard de instalare [kN] 12.40 20.60 27.70 45.50 64.80 Adâncime redusă de instalare [kN] 9.60 13.60 17.60 34.50 47.10 Adâncime standard de instalare [kN] 7.50 12.50 19.90 27.30 41.90 Adâncime redusă de instalare [kN] 4.80 8.60 12.80 26.80 32.70 BETON FISURAT SARCINĂ DE FORFECARE VRu,m BETON NEFISURAT Adâncime standard de instalare [kN] 12.20 19.20 28.00 51.50 80.90 Adâncime redusă de instalare [kN] 12.20 19.20 28.00 51.50 80.90 Adâncime standard de instalare [kN] 12.20 19.20 28.00 51.50 80.90 Adâncime redusă de instalare [kN] 12.20 19.20 28.00 51.50 80.90 BETON FISURAT SARCINĂ SPECIFICĂ SARCINĂ DE TRACȚIUNE NRk BETON NEFISURAT Adâncime standard de instalare [kN] 9.00 12.00 20.00 35.00 49.74 Adâncime redusă de instalare [kN] 7.50 9.00 12.00 26.46 36.13 Adânc

Pagina 7-Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si nefisurat RAWLPLUG...

Pagina 8 - Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si...

ime standard de instalare [kN] 5.00 9.00 12.00 20.00 30.00 Adâncime redusă de instalare [kN] 3.00 6.00 9.00 16.00 25.76 BETON FISURAT SARCINĂ DE FORFECARE VRk BETON NEFISURAT Adâncime standard de instalare [kN] 9.10 15.70 23.70 47.10 60.60 Adâncime redusă de instalare [kN] 9.10 12.30 16.79 47.10 60.60 Adâncime standard de instalare [kN] 9.10 15.70 23.70 47.10 60.60 Adâncime redusă de instalare [kN] 6.52 8.77 11.97 37.73 51.52 BETON FISURAT SARCINĂ DE PROIECTARE SARCINĂ DE TRACȚIUNE NRd BETON NEFISURAT Adâncime standard de instalare [kN] 5.00 8.00 13.30 23.33 33.16 Adâncime redusă de instalare [kN] 4.17 5.00 8.00 17.64 24.09 Adâncime standard de instalare [kN] 2.78 6.00 8.00 13.33 20.00 Adâncime redusă de instalare [kN] 1.67 3.33 6.00 10.67 17.17 BETON FISURAT SARCINĂ DE FORFECARE VRd BETON NEFISURAT Adâncime standard de instalare [kN] 7.28 12.56 18.96 37.68 48.48 Adâncime redusă de ins

Pagina 8-Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si nefisurat RAWLPLUG...

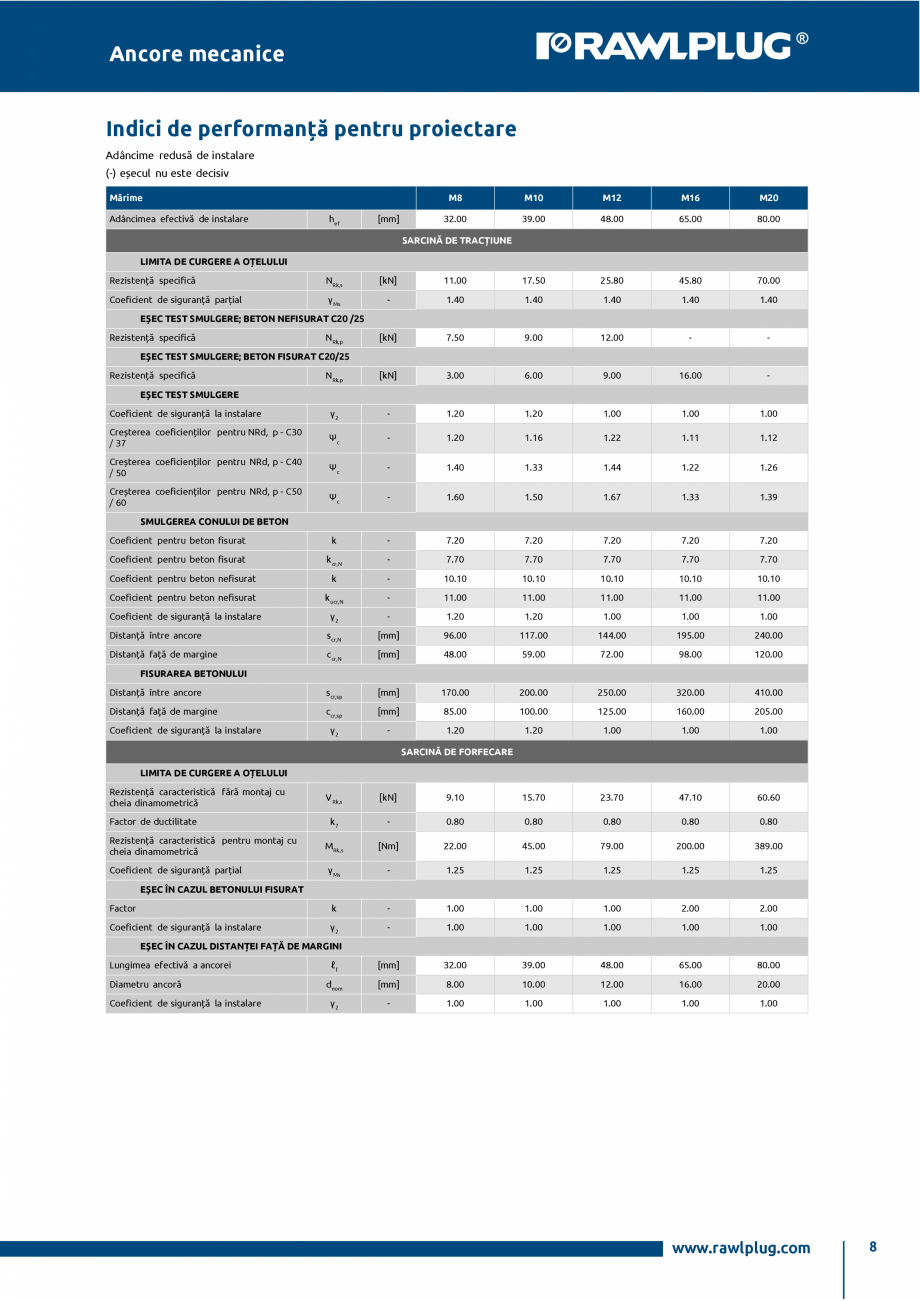

Pagina 9 - Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si...

talare [kN] 6.09 8.20 11.20 35.29 48.18 Adâncime standard de instalare [kN] 7.28 10.88 18.96 37.62 47.28 Adâncime redusă de instalare [kN] 4.34 5.85 7.98 25.15 34.35 BETON FISURAT www.rawlplug.com 4 Ancore mecanice Indici de performanță pentru proiectare Adâncime standard de instalare (-) eșecul nu este decisiv Mărime Adâncimea efectivă de instalare hef [mm] M8 M10 M12 M16 M20 47.00 59.00 68.00 85.00 99.00 SARCINĂ DE TRACȚIUNE LIMITA DE CURGERE A OȚELULUI Rezistență specifică NRk,s [kN] 11.00 17.50 25.80 45.80 70.00 Coeficient de siguranță parțial γ Ms - 1.40 1.40 1.40 1.40 1.40 [kN] 9.00 12.00 20.00 35.00 - NRk,p [kN] 5.00 9.00 12.00 20.00 30.00 Coeficient de siguranță la instalare γ2 - 1.20 1.00 1.00 1.00 1.00 Creșterea coeficienților pentru NRd, p - C30 / 37 Ψc - 1.12 1.22 1.00 1.14 1.07 Creșterea coeficienților pentru NRd, p - C40 / 50 Ψc - 1.22 1.44 1.00 1.28 1.14

Pagina 9-Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si nefisurat RAWLPLUG...

Pagina 10 - Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si...

Creșterea coeficienților pentru NRd, p - C50 / 60 Ψc - 1.33 1.67 1.00 1.43 1.21 Coeficient pentru beton fisurat k - 7.20 7.20 7.20 7.20 7.20 Coeficient pentru beton fisurat EȘEC TEST SMULGERE; BETON NEFISURAT C20 /25 Rezistență specifică NRk,p EȘEC TEST SMULGERE; BETON FISURAT C20/25 Rezistență specifică EȘEC TEST SMULGERE SMULGEREA CONULUI DE BETON k cr,N - 7.70 7.70 7.70 7.70 7.70 Coeficient pentru beton nefisurat k - 10.10 10.10 10.10 10.10 10.10 Coeficient pentru beton nefisurat k ucr,N - 11.00 11.00 11.00 11.00 11.00 Coeficient de siguranță la instalare γ2 - 1.20 1.00 1.00 1.00 1.00 Distanță între ancore s cr,N [mm] 141.00 177.00 204.00 255.00 297.00 Distanță față de margine c cr,N [mm] 71.00 89.00 102.00 128.00 149.00 Distanță între ancore s cr,sp [mm] 220.00 300.00 340.00 430.00 530.00 Distanță față de margine c cr,sp [mm] 110.00 150.00 170.00 215.00 265.00 γ2 -
