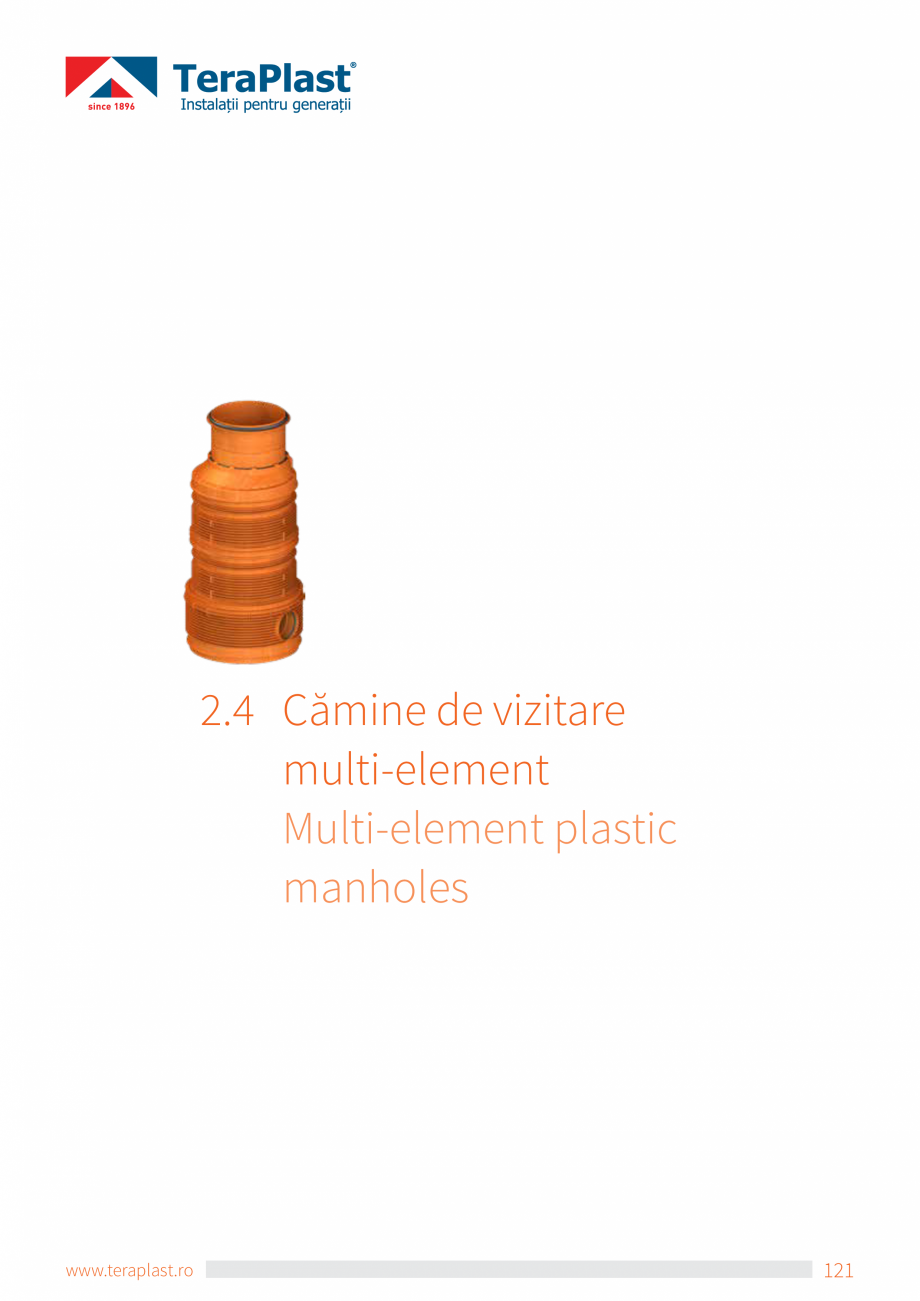

2.4 C ămine de vizitare multi-element Multi-element plastic manholes www.teraplast.ro 121 INFRASTRUCTURĂ - UTILITĂȚI / INFRASTRUCTURE - UTILITIES CĂMINE DE VIZITARE MULTI-ELEMENT / MULTI-ELEMENT PLASTIC MANHOLES B.1 Cămine de VIZITARE din material plastic multi-element B.1 Plastic manholes multi-element Informații generale cu privire la căminele din materiale plastice precum și avantajele și argumentele atât tehnice cât și economice pentru utilizarea acestora sunt prezentate la începutul capitolului de cămine. General information regarding plastic chambers and manholes, advantages and both technical and economic arguments for their use are presented at the beginning of Chamber Chapter. Caminele de vizitare sunt realizate deasemenea în variantă modulară, multi-element și se recomandă a fi utilizate în aplicații de infrastructură in rețelele de canalizare comunale, orășenești, industriale comerciale sau rezidențiale pe colectoare cu diametrul p

Pagina 1-Camine de vizitare din material plastic multi-element TeraPlast Catalog, brosura Romana, Engleza 2.4...

Pagina 2 - Camine de vizitare din material plastic multi-element TeraPlast Catalog, brosura Romana, ...

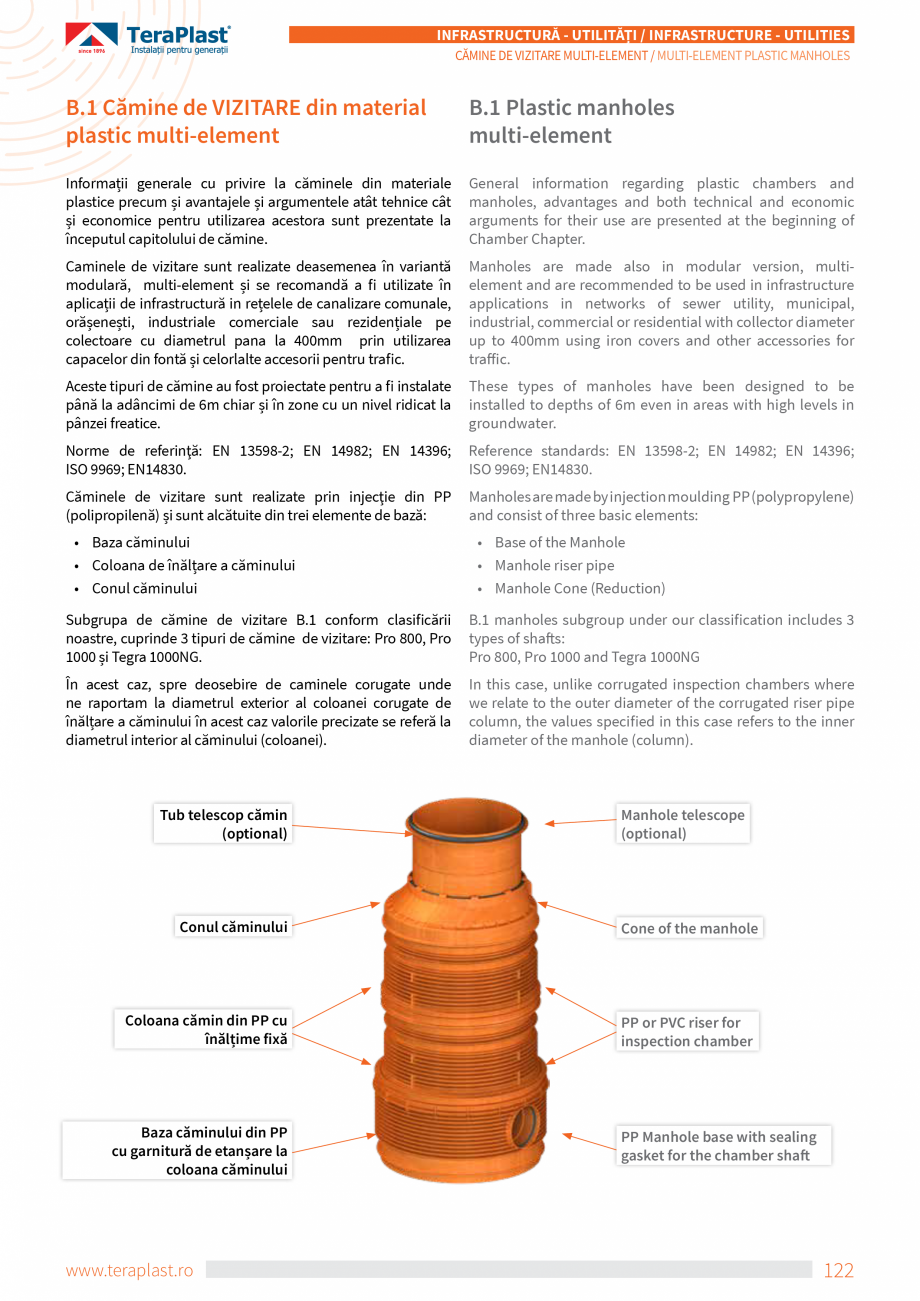

ana la 400mm prin utilizarea capacelor din fontă și celorlalte accesorii pentru trafic. Manholes are made also in modular version, multielement and are recommended to be used in infrastructure applications in networks of sewer utility, municipal, industrial, commercial or residential with collector diameter up to 400mm using iron covers and other accessories for traffic. Aceste tipuri de cămine au fost proiectate pentru a fi instalate până la adâncimi de 6m chiar și în zone cu un nivel ridicat la pânzei freatice. These types of manholes have been designed to be installed to depths of 6m even in areas with high levels in groundwater. Norme de referinţă: EN 13598-2; EN 14982; EN 14396; ISO 9969; EN14830. Reference standards: EN 13598-2; EN 14982; EN 14396; ISO 9969; EN14830. Căminele de vizitare sunt realizate prin injecţie din PP (polipropilenă) și sunt alcătuite din trei elemente de bază: Manholes are made by injection moulding PP (polypropylene) and consist

Pagina 2-Camine de vizitare din material plastic multi-element TeraPlast Catalog, brosura Romana, Engleza ana...

Pagina 3 - Camine de vizitare din material plastic multi-element TeraPlast Catalog, brosura Romana, ...

of three basic elements: • Baza căminului • Coloana de înălțare a căminului • Conul căminului • Base of the Manhole • Manhole riser pipe • Manhole Cone (Reduction) Subgrupa de cămine de vizitare B.1 conform clasificării noastre, cuprinde 3 tipuri de cămine de vizitare: Pro 800, Pro 1000 și Tegra 1000NG. B.1 manholes subgroup under our classification includes 3 types of shafts: Pro 800, Pro 1000 and Tegra 1000NG În acest caz, spre deosebire de caminele corugate unde ne raportam la diametrul exterior al coloanei corugate de înălțare a căminului în acest caz valorile precizate se referă la diametrul interior al căminului (coloanei). In this case, unlike corrugated inspection chambers where we relate to the outer diameter of the corrugated riser pipe column, the values specified in this case refers to the inner diameter of the manhole (column). Tub telescop cămin (optional) Conul căminului Coloana cămin din PP cu înălțime fixă Baza căm

Pagina 3-Camine de vizitare din material plastic multi-element TeraPlast Catalog, brosura Romana, Engleza of ...

Pagina 4 - Camine de vizitare din material plastic multi-element TeraPlast Catalog, brosura Romana, ...

inului din PP cu garnitură de etanșare la coloana căminului www.teraplast.ro Manhole telescope (optional) Cone of the manhole PP or PVC riser for inspection chamber PP Manhole base with sealing gasket for the chamber shaft 122 INFRASTRUCTURĂ - UTILITĂȚI / INFRASTRUCTURE - UTILITIES CĂMINE DE VIZITARE MULTI-ELEMENT / MULTI-ELEMENT PLASTIC MANHOLES CĂMINUL DE VIZITARE TEGRA 1000NG / TEGRA 1000NG MANHOLE Conul căminului Cone of the manhole Coloana corugată cămin secționabilă din PP cu Dinterior =1000mm PP corrugated shaft cutable with Dinterior =1000mm Baza căminului din PP cu mufe de racord cu geometrie variabilă PP Manhole base with flexible pipe inlets BAZA CĂMINULUI MANHOLE BASE La toate cele 3 tipuri de cămine, baza căminului este fabricată prin injecție din PP (polipropilenă) și este prevazut cu racorduri de tip mufă cu garnitură pentru racordarea la acesta a țevilor de canalizare. Configurația bazelor poate fi cu 1 intrare / 1 ieșire,

Pagina 4-Camine de vizitare din material plastic multi-element TeraPlast Catalog, brosura Romana, Engleza...

Pagina 5 - Camine de vizitare din material plastic multi-element TeraPlast Catalog, brosura Romana, ...

2 intrari / 1 iesire sau cu 3 intrări / 1 ieșire. At all 3 types of manholes, bases are made by injection moulding from PP (polypropylene) and are provided with inlet and outlet couplers with sealing gasket for connecting sewer pipes to it. Base configuration can be 1 inlet / 1 outlet, 2 inlets / 1 outlet or 3 inlets / 1 outlet. Baza caminelor este puternic ranforsata, pentru a rezista la o presiune a apei freatice de pana la 0.5 bar fara deformare. Baza plata a caminelor ofera o buna stabilitate in timpul montajului. Manholes bases are heavily reinforced to withstand to groundwater pressure up to 0.5 bar without deformation. The plate base of the manholes manholes provides good stability during installation. O notă aparte o reprezintă bazele caminelor Tegra 1000NG care sunt prevăzute cu mufe cu geometrie variabilă, ce permite o deviație unghiulară de pana la 7.5°. Astfel, în cazul unei schimbări de direcție a unui colector nu există situație pentru care să nu exist

Pagina 5-Camine de vizitare din material plastic multi-element TeraPlast Catalog, brosura Romana, Engleza 2 ...

Pagina 6 - Camine de vizitare din material plastic multi-element TeraPlast Catalog, brosura Romana, ...

e o soluție cu Tegra 1000NG. A special note is for the Tegra1000NG manholes bases which are equipped with variable geometry connectors, that allows an angular rate up to 7.5°. Thus, if there is a change of the collector direction, there is no situation for which there is no solution with Tegra 1000NG. Toate bazele sunt perfect compatibile cu țevile de canalizare din material plastic cu perete lis. All bases are fully compatible with smooth plastic sewer pipes. Etanșarea între bază și coloana căminului se face tot cu garnitură, care se montează pe exteriorul bazei căminului. The seal between the base and the manhole shaft is made also with gasket, which is mounted on the exterior of the base. Deoarece sunt fabricate din PP prin injecție, acestea sunt extrem de rezistente la impact, chiar și la temperaturi reduse iar datorita gradului de rugozitate extrem de redus posibilitatea infundării bazei a fost eliminată. În tabelele de mai jos sunt prezentate posibilități

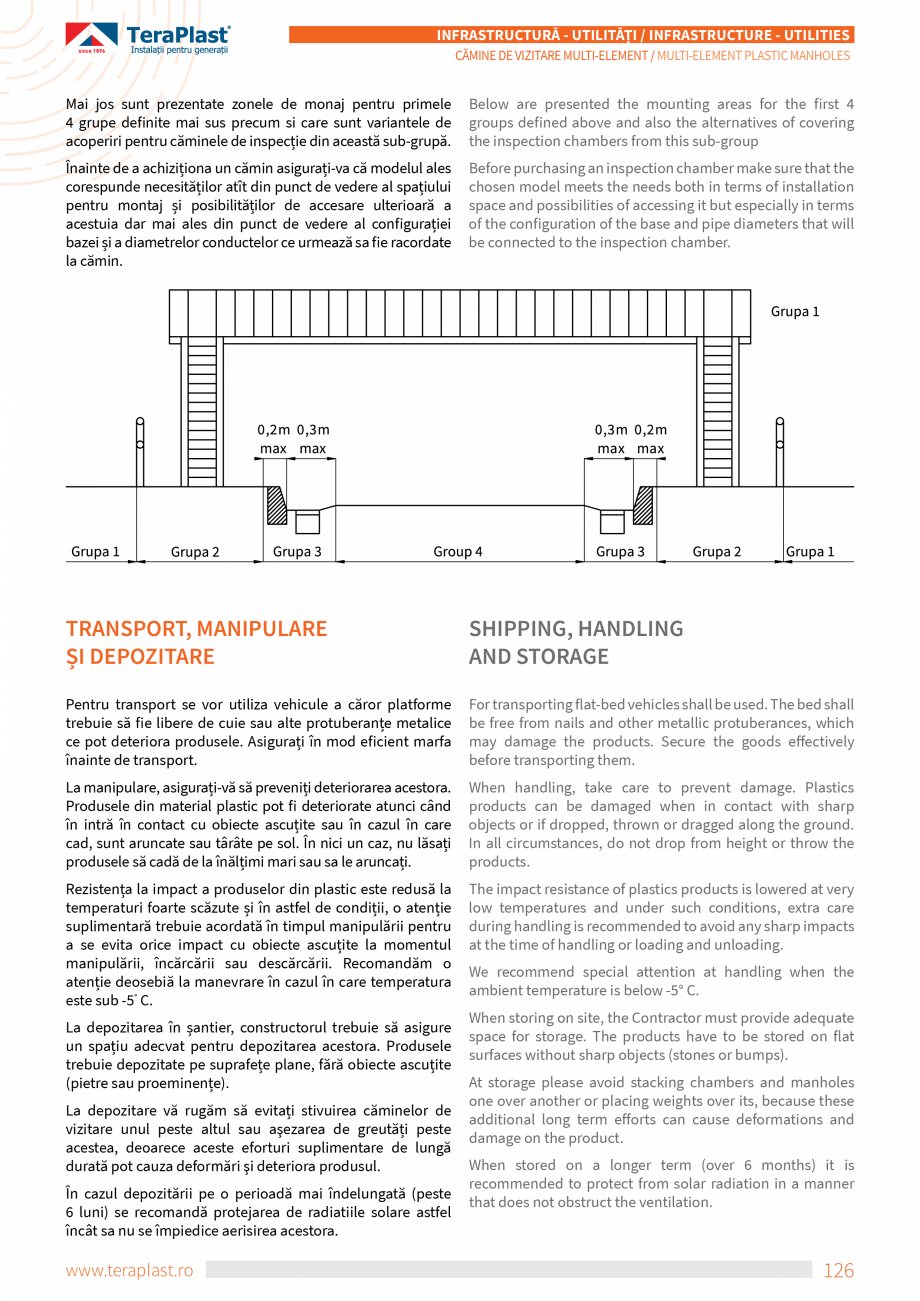

Pagina 6-Camine de vizitare din material plastic multi-element TeraPlast Catalog, brosura Romana, Engleza e o...

Pagina 7 - Camine de vizitare din material plastic multi-element TeraPlast Catalog, brosura Romana, ...

le de racordare a conductelor de canalizare cu perete lis la baza căminului. De reținut ca baza căminului este prevazută cu mufe cu garnitură de același diametru Dintrare = Dieșire. www.teraplast.ro Because they are made of PP injection, they are highly resistant to impact, even at low temperatures and due to their extremely low roughness the possibility of base clogging is removed. The table below shows the possibilities to connect the smooth PVC sewer pipes to the inspection chamber base. Please note that the inspection chamber base is fitted with sealing couplers with the same diameter Inlet diameter = Outlet diameter. 123 INFRASTRUCTURĂ - UTILITĂȚI / INFRASTRUCTURE - UTILITIES CĂMINE DE VIZITARE MULTI-ELEMENT / MULTI-ELEMENT PLASTIC MANHOLES Diametrele țevilor de canalizare ce se pot racorda la baza căminelor Pro 800, Pro 1000 și Tegra 1000NG. Sewer pipes diameters that can be connected to the chamber bases Pro 800, Pro 1000 and Tegra 1000NG. D cămin Config

Pagina 7-Camine de vizitare din material plastic multi-element TeraPlast Catalog, brosura Romana, Engleza le ...

Pagina 8 - Camine de vizitare din material plastic multi-element TeraPlast Catalog, brosura Romana, ...

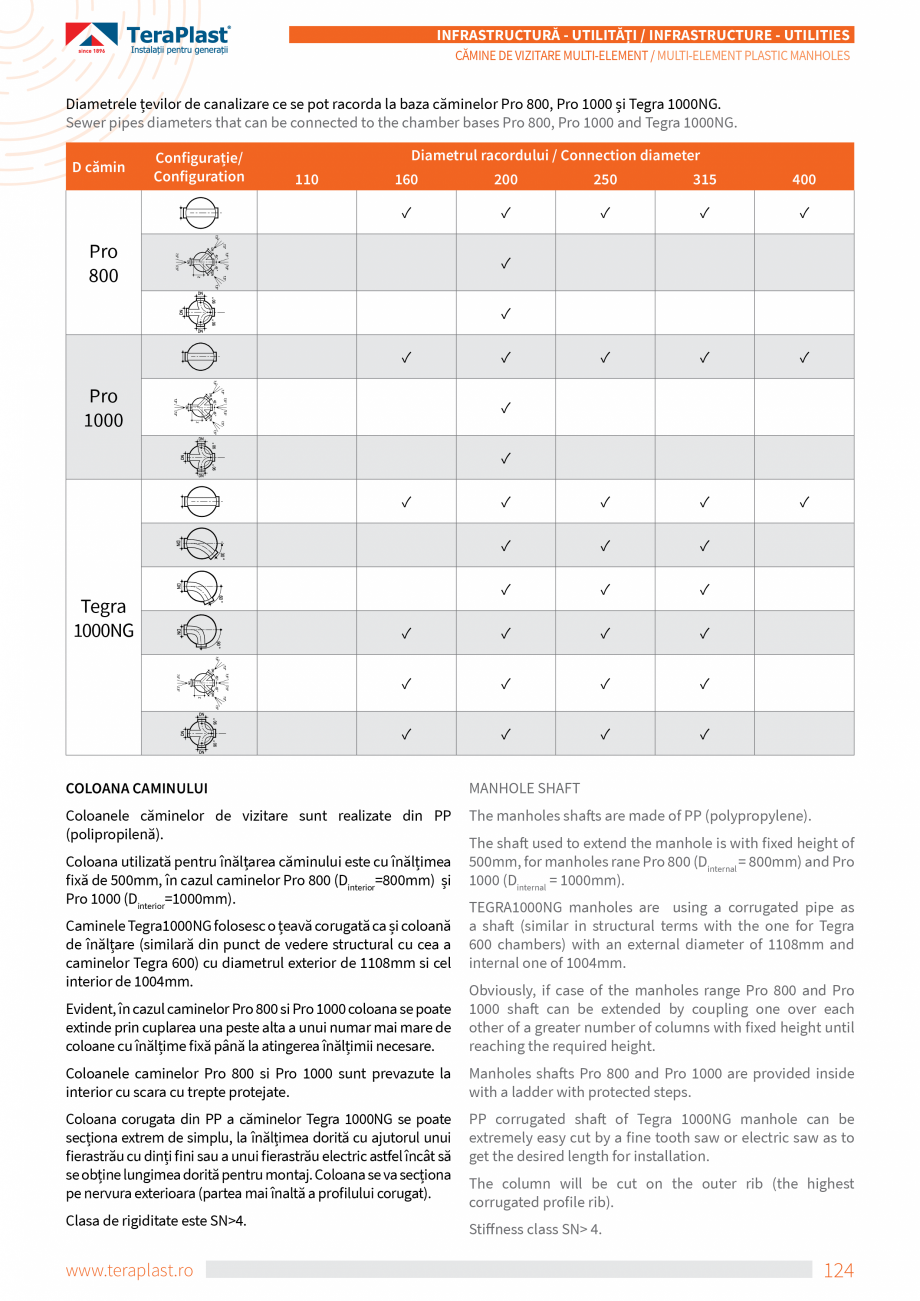

urație/ Configuration Diametrul racordului / Connection diameter 110 160 200 250 315 400 ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ Pro 800 ✓ ✓ ✓ Pro 1000 ✓ ✓ ✓ ✓ Tegra 1000NG COLOANA CAMINULUI MANHOLE SHAFT Coloanele căminelor de vizitare sunt realizate din PP (polipropilenă). The manholes shafts are made of PP (polypropylene). Coloana utilizată pentru înălțarea căminului este cu înălțimea fixă de 500mm, în cazul caminelor Pro 800 (Dinterior=800mm) și Pro 1000 (Dinterior=1000mm). Caminele Tegra1000NG folosesc o țeavă corugată ca și coloană de înălțare (similară din punct de vedere structural cu cea a caminelor Tegra 600) cu diametrul exterior de 1108mm si cel interior de 1004mm. The shaft used to extend the manhole is with fixed height of 500mm, for manholes rane Pro 800 (Dinternal = 800mm) and Pro 1000 (Dinternal = 1000mm).

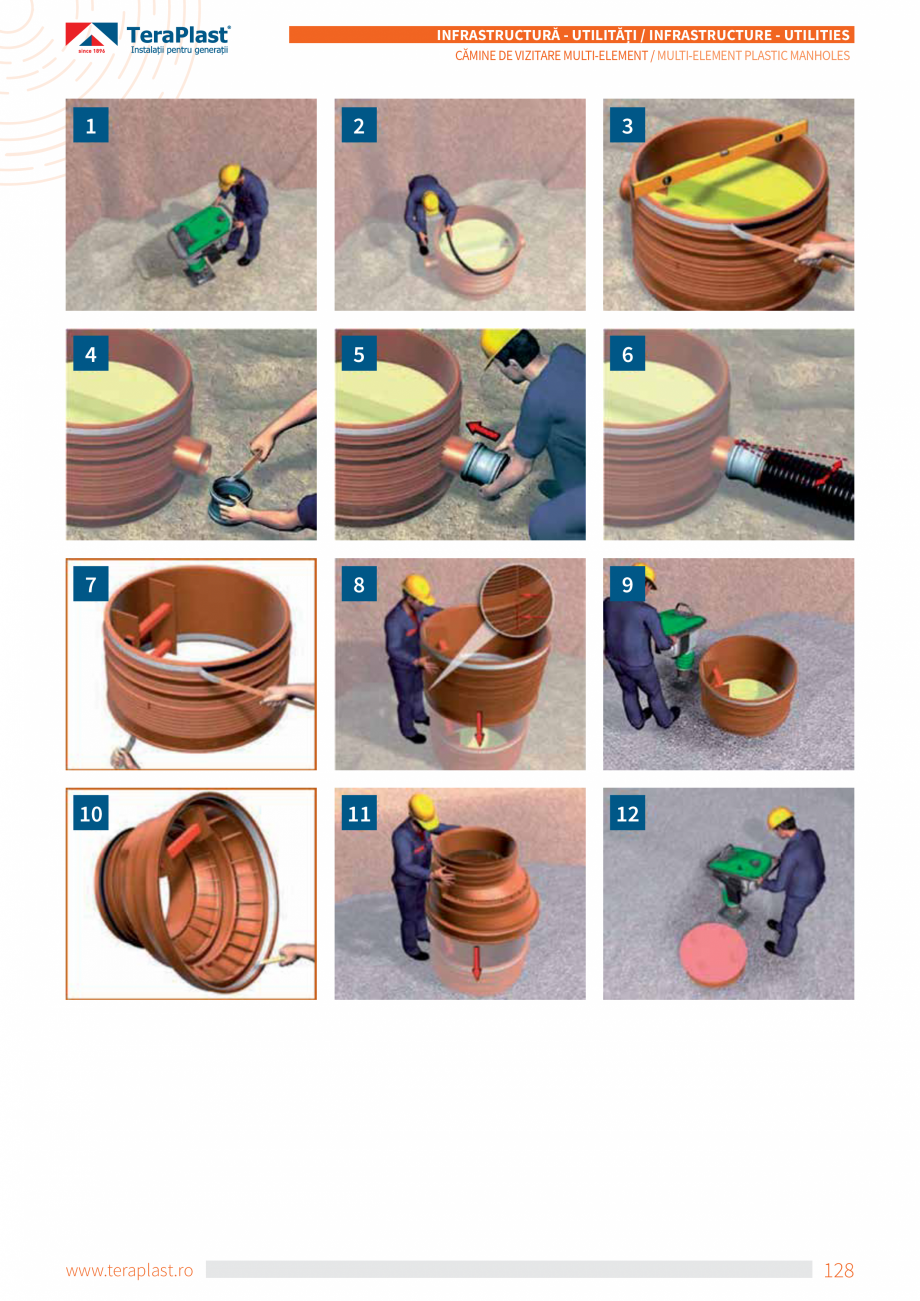

Pagina 8-Camine de vizitare din material plastic multi-element TeraPlast Catalog, brosura Romana, Engleza...

Pagina 9 - Camine de vizitare din material plastic multi-element TeraPlast Catalog, brosura Romana, ...

TEGRA1000NG manholes are using a corrugated pipe as a shaft (similar in structural terms with the one for Tegra 600 chambers) with an external diameter of 1108mm and internal one of 1004mm. Evident, în cazul caminelor Pro 800 si Pro 1000 coloana se poate extinde prin cuplarea una peste alta a unui numar mai mare de coloane cu înălțime fixă până la atingerea înălțimii necesare. Obviously, if case of the manholes range Pro 800 and Pro 1000 shaft can be extended by coupling one over each other of a greater number of columns with fixed height until reaching the required height. Coloanele caminelor Pro 800 si Pro 1000 sunt prevazute la interior cu scara cu trepte protejate. Manholes shafts Pro 800 and Pro 1000 are provided inside with a ladder with protected steps. Coloana corugata din PP a căminelor Tegra 1000NG se poate secționa extrem de simplu, la înălțimea dorită cu ajutorul unui fierastrău cu dinți fini sau a unui fierastrău electric astfel încât să se ob

Pagina 9-Camine de vizitare din material plastic multi-element TeraPlast Catalog, brosura Romana, Engleza ...

Pagina 10 - Camine de vizitare din material plastic multi-element TeraPlast Catalog, brosura Romana,...

ține lungimea dorită pentru montaj. Coloana se va secționa pe nervura exterioara (partea mai înaltă a profilului corugat). PP corrugated shaft of Tegra 1000NG manhole can be extremely easy cut by a fine tooth saw or electric saw as to get the desired length for installation. Clasa de rigiditate este SN>4. www.teraplast.ro The column will be cut on the outer rib (the highest corrugated profile rib). Stiffness class SN> 4. 124 INFRASTRUCTURĂ - UTILITĂȚI / INFRASTRUCTURE - UTILITIES CĂMINE DE VIZITARE MULTI-ELEMENT / MULTI-ELEMENT PLASTIC MANHOLES CONUL CĂMINULUI MANHOLE CONE Solutia pentru partea superioara a caminelor de canalizare este aleasa in asa fel incat sa fie compatibila cu majoritatea capacelor de canal din fonta. The solution for the top of the sewer manholes is chosen so as to be compatible with the most cast iron manhole covers. Astfel caminele sunt prevazute cu un element tip con pentru a se putea realiza trecerea de la diametrul de 1000mm la diamet

Pagina 10-Camine de vizitare din material plastic multi-element TeraPlast Catalog, brosura Romana, Engleza...

Pagina 11 - Camine de vizitare din material plastic multi-element TeraPlast Catalog, brosura Romana,...

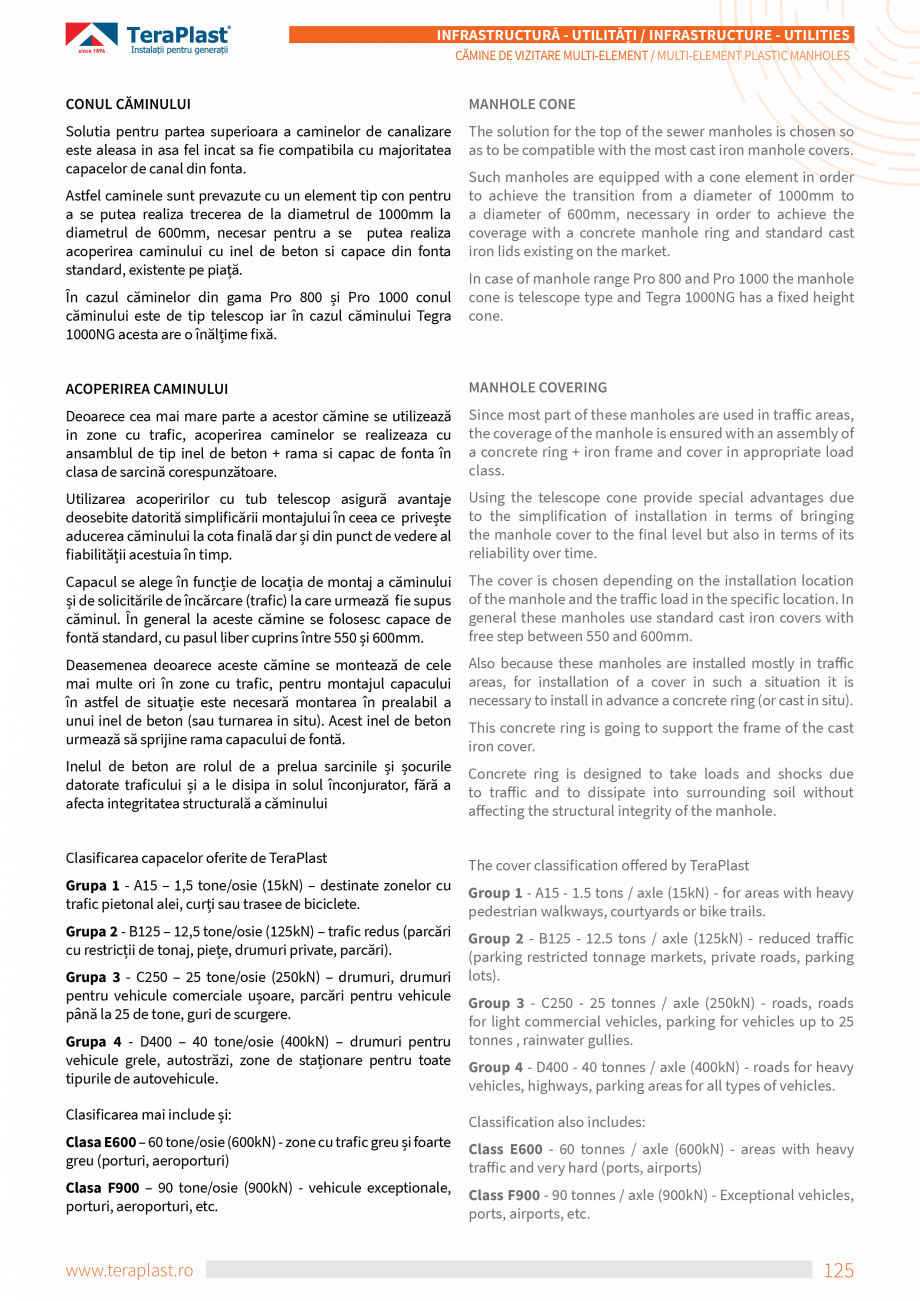

rul de 600mm, necesar pentru a se putea realiza acoperirea caminului cu inel de beton si capace din fonta standard, existente pe piață. În cazul căminelor din gama Pro 800 și Pro 1000 conul căminului este de tip telescop iar în cazul căminului Tegra 1000NG acesta are o înălțime fixă. Such manholes are equipped with a cone element in order to achieve the transition from a diameter of 1000mm to a diameter of 600mm, necessary in order to achieve the coverage with a concrete manhole ring and standard cast iron lids existing on the market. In case of manhole range Pro 800 and Pro 1000 the manhole cone is telescope type and Tegra 1000NG has a fixed height cone. ACOPERIREA CAMINULUI MANHOLE COVERING Deoarece cea mai mare parte a acestor cămine se utilizează in zone cu trafic, acoperirea caminelor se realizeaza cu ansamblul de tip inel de beton + rama si capac de fonta în clasa de sarcină corespunzătoare. Since most part of these manholes are used in traffic areas, th

Pagina 11-Camine de vizitare din material plastic multi-element TeraPlast Catalog, brosura Romana, Engleza rul...

Pagina 12 - Camine de vizitare din material plastic multi-element TeraPlast Catalog, brosura Romana,...

e coverage of the manhole is ensured with an assembly of a concrete ring + iron frame and cover in appropriate load class. Utilizarea acoperirilor cu tub telescop asigură avantaje deosebite datorită simplificării montajului în ceea ce privește aducerea căminului la cota finală dar și din punct de vedere al fiabilității acestuia în timp. Using the telescope cone provide special advantages due to the simplification of installation in terms of bringing the manhole cover to the final level but also in terms of its reliability over time. Capacul se alege în funcție de locația de montaj a căminului și de solicitările de încărcare (trafic) la care urmează fie supus căminul. În general la aceste cămine se folosesc capace de fontă standard, cu pasul liber cuprins între 550 și 600mm. The cover is chosen depending on the installation location of the manhole and the traffic load in the specific location. In general these manholes use standard cast iron covers with f

Pagina 12-Camine de vizitare din material plastic multi-element TeraPlast Catalog, brosura Romana, Engleza e...

Pagina 13 - Camine de vizitare din material plastic multi-element TeraPlast Catalog, brosura Romana,...

ree step between 550 and 600mm. Deasemenea deoarece aceste cămine se montează de cele mai multe ori în zone cu trafic, pentru montajul capacului în astfel de situație este necesară montarea în prealabil a unui inel de beton (sau turnarea in situ). Acest inel de beton urmează să sprijine rama capacului de fontă. Also because these manholes are installed mostly in traffic areas, for installation of a cover in such a situation it is necessary to install in advance a concrete ring (or cast in situ). This concrete ring is going to support the frame of the cast iron cover. Inelul de beton are rolul de a prelua sarcinile și șocurile datorate traficului și a le disipa in solul înconjurator, fără a afecta integritatea structurală a căminului Concrete ring is designed to take loads and shocks due to traffic and to dissipate into surrounding soil without affecting the structural integrity of the manhole. Clasificarea capacelor oferite de TeraPlast The cover classification

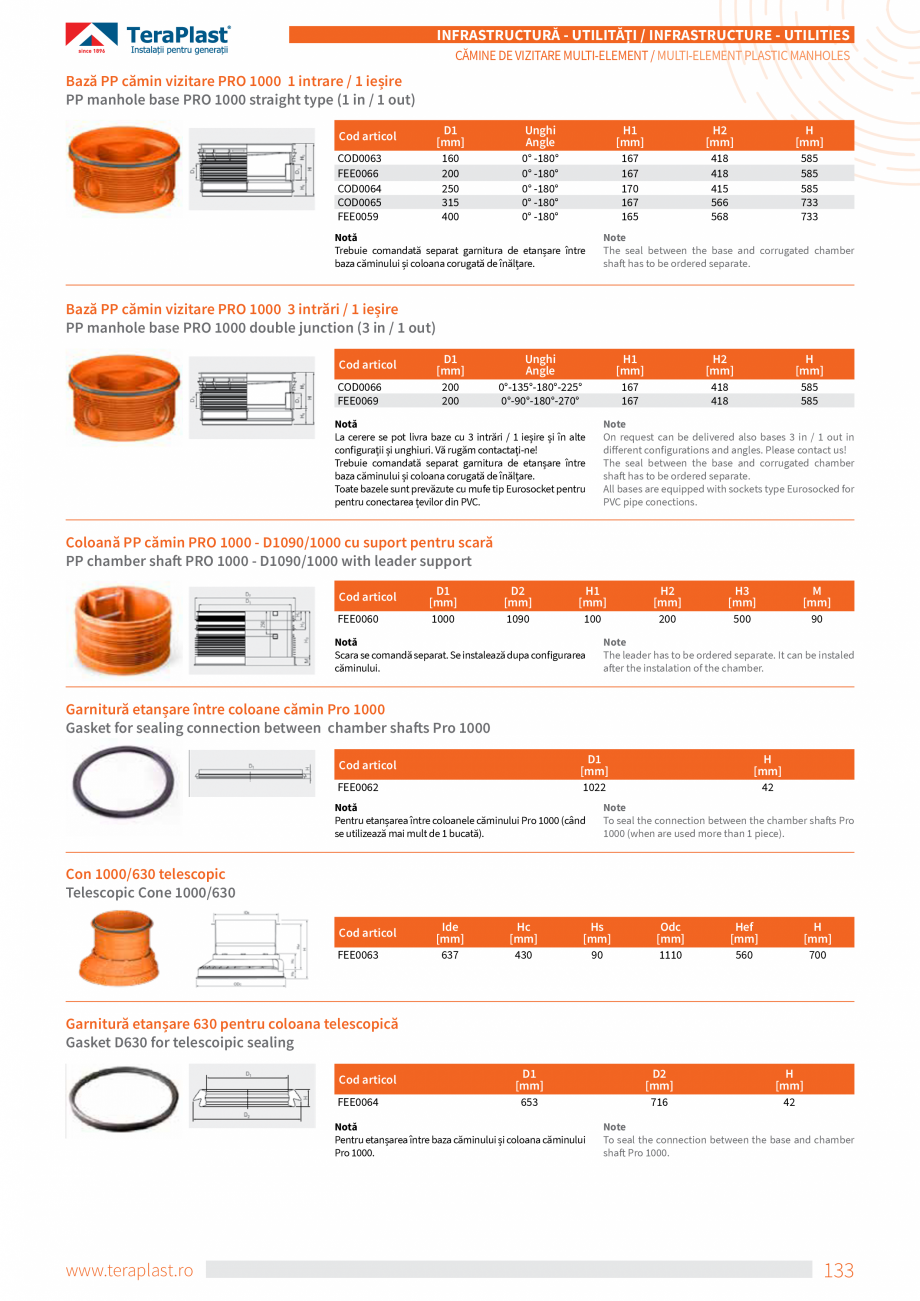

Pagina 13-Camine de vizitare din material plastic multi-element TeraPlast Catalog, brosura Romana, Engleza ree...
