Novoferm Zargen – passen immer! Wohnlich, belastbar, individuell. Starke Zargen, die alles mitmachen. Sich dauerhaft auf Qualität verlassen zu können, ist nicht nur ein beruhigendes Gefühl, es spart auch langfristig viel Geld! Wie bei anderen zentralen Punkten der Haustechnik (Heizung, Sanitär, Elektro) so ist auch beim Thema „Türrahmen“ die Qualität das Maß aller Dinge. Eine gute Stahlzarge ist maßhaltig, hält das Türblatt sicher in Schwung und kann bleiben, auch wenn das Türblatt mal gewechselt wird. „Eine gute Zarge“ heißt bei Novoferm: Sie passt ein für alle Mal, ist robust und stabil und macht im Alltag wirklich alles mit! 2 Vielfältigkeit Novoferm bietet Ihnen Zargen für alle Einbausituationen für Ständerwerk, Mauerwerk und Sonderfälle. Widerstandsfähigkeit Novoferm Zargen sind robust, formstabil und korrosionsgeschützt durch feuerverzinktes Feinblech nach DIN EN 10142, Blechdicke 1,5 bzw. 2,0 mm, mit hochwertiger Grundierung als ideale Basis f�

Pagina 1-Caracteristicile tehnice pentru usile rezistente la foc NOVOFERM Fisa tehnica Germana Novoferm...

Pagina 2 - Caracteristicile tehnice pentru usile rezistente la foc NOVOFERM Fisa tehnica Germana �r ...

�r die Endlackierung. Maßgenauigkeit Novoferm Zargen zeichnen sich durch exakte Profilgeometrie und Maßgenauigkeit durch Einhaltung engster Toleranzgrenzen (EN DIN Normen / Novoferm Werksnormen) aus. Türen, Tore, Zargen direkt ab Lager In unserem neuen Logistikzentrum sind mehr als 1000 Produkte verfügbar, alle gefertigt in vier deutschen Produktionsstätten. High-Tech-Zargenfertigung 1. Datenauswahl unverwechselbar über Barcode 2. Produktkennzeichnung durch Laserdrucker 3. Vollautomatische Einbringung der Stanzungen 4. Absolute Passgenauigkeit Express-Lieferung Im Rahmen unseres Express-Lieferservice beträgt die Lieferzeit nur 4 - 7 Tage. Lagerware aus Vorrat ist ausgewiesen. Jetzt anfordern! Novoferm-Zargenkompendium auf CD. Inhalt Mauerwerkzargen Ständerwerkzargen 2-teilige Ständerwerkzarge Technische Daten Möglichkeiten und Lösungen Beispiele für mögliche Einbausituationen Perfekte Bandunterkonstruktionen Schalldämmaktive Dichtungen Brandschutzverglasungen Sonderzarg

Pagina 2-Caracteristicile tehnice pentru usile rezistente la foc NOVOFERM Fisa tehnica Germana �r die...

Pagina 3 - Caracteristicile tehnice pentru usile rezistente la foc NOVOFERM Fisa tehnica Germana en ...

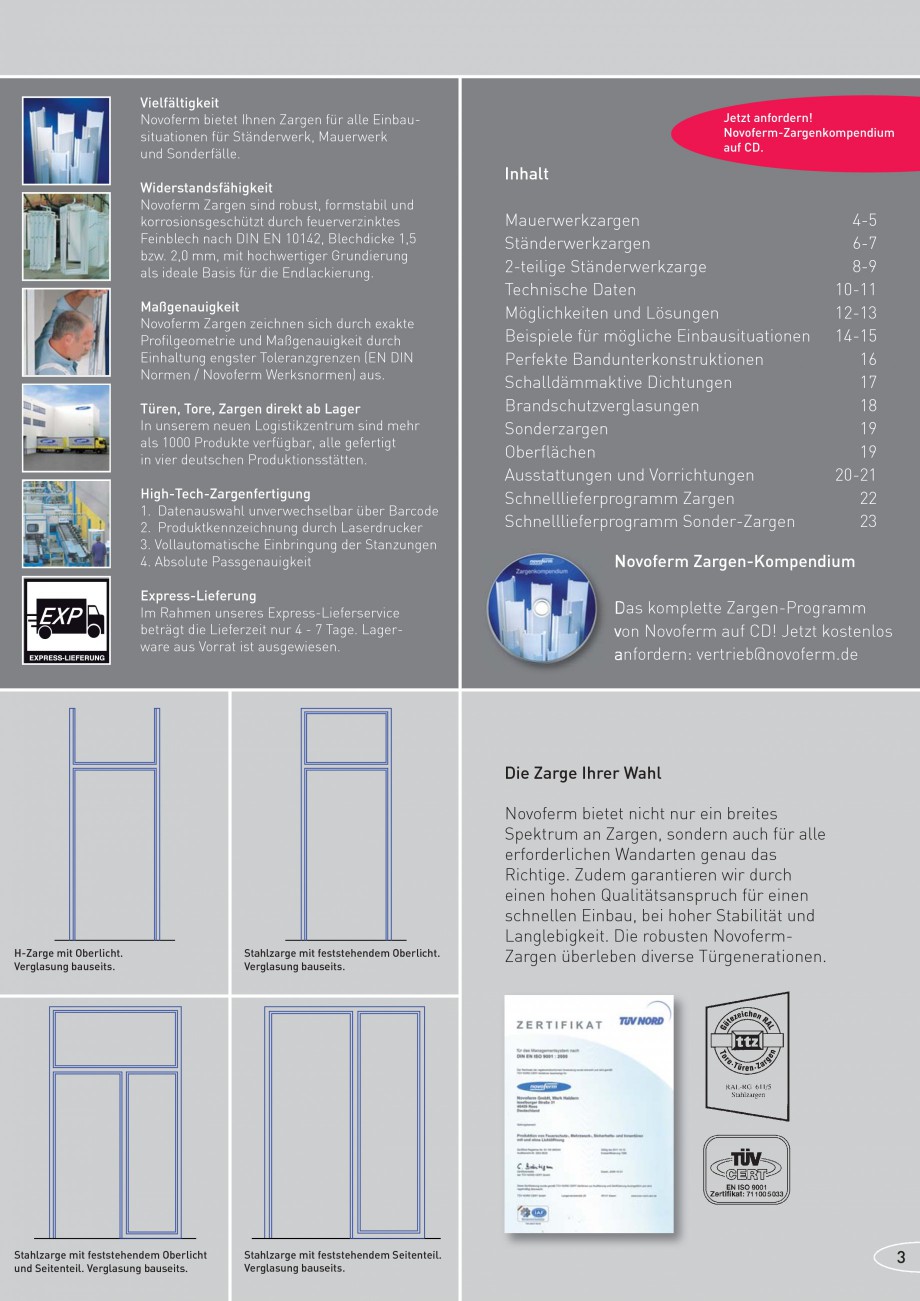

en Oberflächen Ausstattungen und Vorrichtungen Schnelllieferprogramm Zargen Schnelllieferprogramm Sonder-Zargen 4-5 6-7 8-9 10-11 12-13 14-15 16 17 18 19 19 20-21 22 23 Novoferm Zargen-Kompendium Das komplette Zargen-Programm von Novoferm auf CD! Jetzt kostenlos anfordern: vertrieb@novoferm.de Die Zarge Ihrer Wahl Novoferm bietet nicht nur ein breites Spektrum an Zargen, sondern auch für alle erforderlichen Wandarten genau das Richtige. Zudem garantieren wir durch einen hohen Qualitätsanspruch für einen schnellen Einbau, bei hoher Stabilität und Langlebigkeit. Die robusten NovofermZargen überleben diverse Türgenerationen. H-Zarge mit Oberlicht. Verglasung bauseits. Stahlzarge mit feststehendem Oberlicht. Verglasung bauseits. Stahlzarge mit feststehendem Oberlicht und Seitenteil. Verglasung bauseits. Stahlzarge mit feststehendem Seitenteil. Verglasung bauseits. 3 Novoferm Mauerwerkzargen Grundsolide und wertbeständig – das ist die traditionelle, massive Bauweise. Gena

Pagina 4 - Caracteristicile tehnice pentru usile rezistente la foc NOVOFERM Fisa tehnica Germana uso...

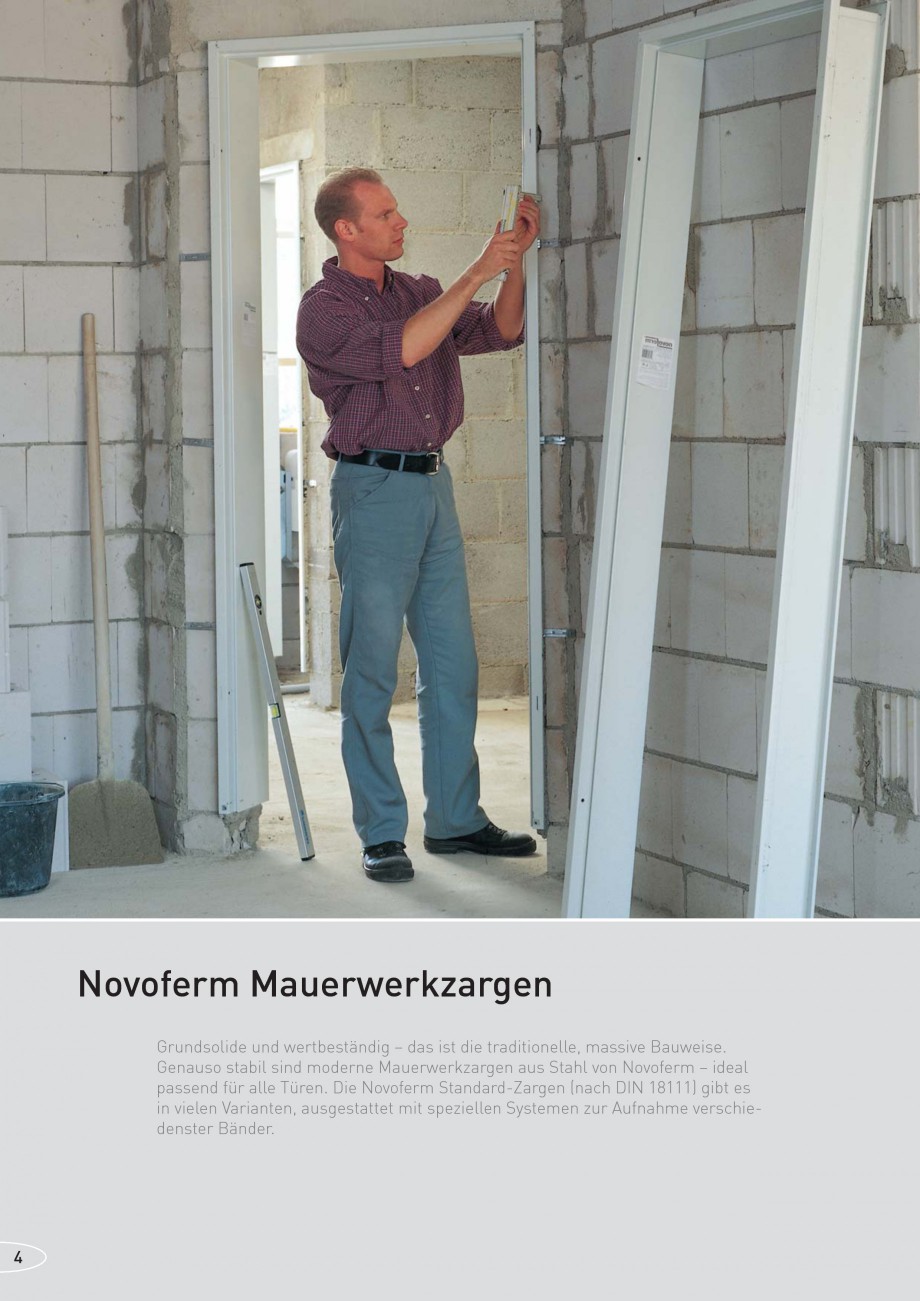

uso stabil sind moderne Mauerwerkzargen aus Stahl von Novoferm – ideal passend für alle Türen. Die Novoferm Standard-Zargen (nach DIN 18111) gibt es in vielen Varianten, ausgestattet mit speziellen Systemen zur Aufnahme verschiedenster Bänder. 4 Eckzarge (EZS) Profil 21 Lieferzustand Montagezustand • für gefälzte Türen • mit 30 mm Bodeneinstand • mit eingeschweißten Bandtaschen mörteldicht V 8610 L/R verwendbar • mit 6 angeschweißten Eckankern • einfache Montage • Lagerware Umfassungszarge (UZS) Profil 23 • für gefälzte Türen • mit 30 mm Bodeneinstand • mit eingeschweißten Bandtaschen mörteldicht V 8610 L/R verwendbar • vielseitige Einsatzmöglichkeiten • Lagerware Ruck-Zuck-Anker • 8 Stück lose mitgeliefert • auch als Fugenanker erhältlich • schneller, stabiler Einbau • technisch durchdacht • individuell positionierbar (DIN beachten!) Gipswandzarge (ZG) Profil 23/0045 • für gefälzte Türen • mit 30 mm Bodeneinstand • mit

Pagina 4-Caracteristicile tehnice pentru usile rezistente la foc NOVOFERM Fisa tehnica Germana uso stabil...

Pagina 5 - Caracteristicile tehnice pentru usile rezistente la foc NOVOFERM Fisa tehnica Germana...

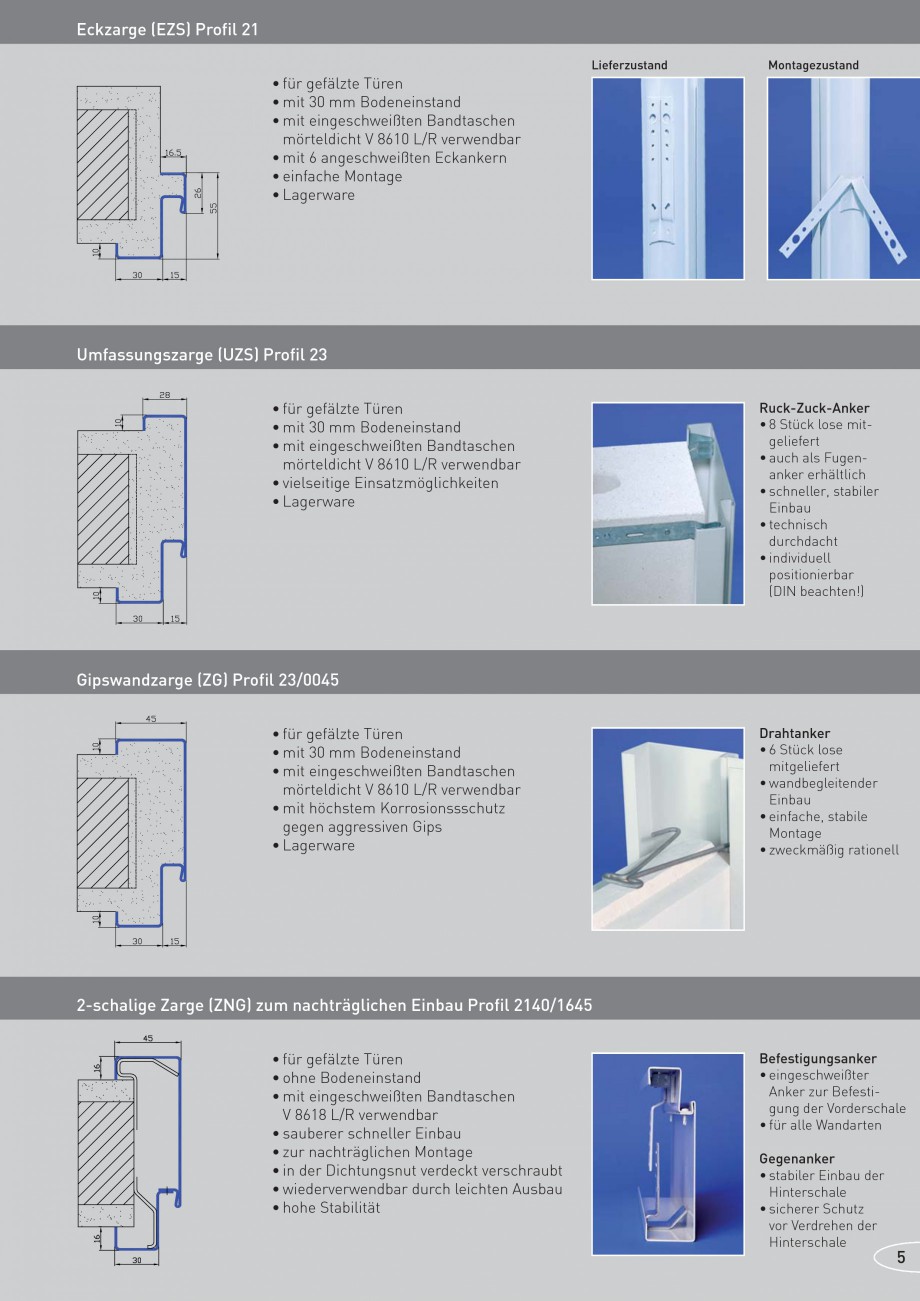

eingeschweißten Bandtaschen mörteldicht V 8610 L/R verwendbar • mit höchstem Korrosionssschutz gegen aggressiven Gips • Lagerware Drahtanker • 6 Stück lose mitgeliefert • wandbegleitender Einbau • einfache, stabile Montage • zweckmäßig rationell 2-schalige Zarge (ZNG) zum nachträglichen Einbau Profil 2140/1645 • für gefälzte Türen • ohne Bodeneinstand • mit eingeschweißten Bandtaschen V 8618 L/R verwendbar • sauberer schneller Einbau • zur nachträglichen Montage • in der Dichtungsnut verdeckt verschraubt • wiederverwendbar durch leichten Ausbau • hohe Stabilität Befestigungsanker • eingeschweißter Anker zur Befestigung der Vorderschale • für alle Wandarten Gegenanker • stabiler Einbau der Hinterschale • sicherer Schutz vor Verdrehen der Hinterschale 5 Novoferm Ständerwerkzargen Das Leben ändert sich – und mit ihm die Ansprüche an den Wohn- oder Arbeitsraum. Dann gilt es, neue Räume zu schaffen und sich weiter zu entwickeln. M

Pagina 6 - Caracteristicile tehnice pentru usile rezistente la foc NOVOFERM Fisa tehnica Germana it ...

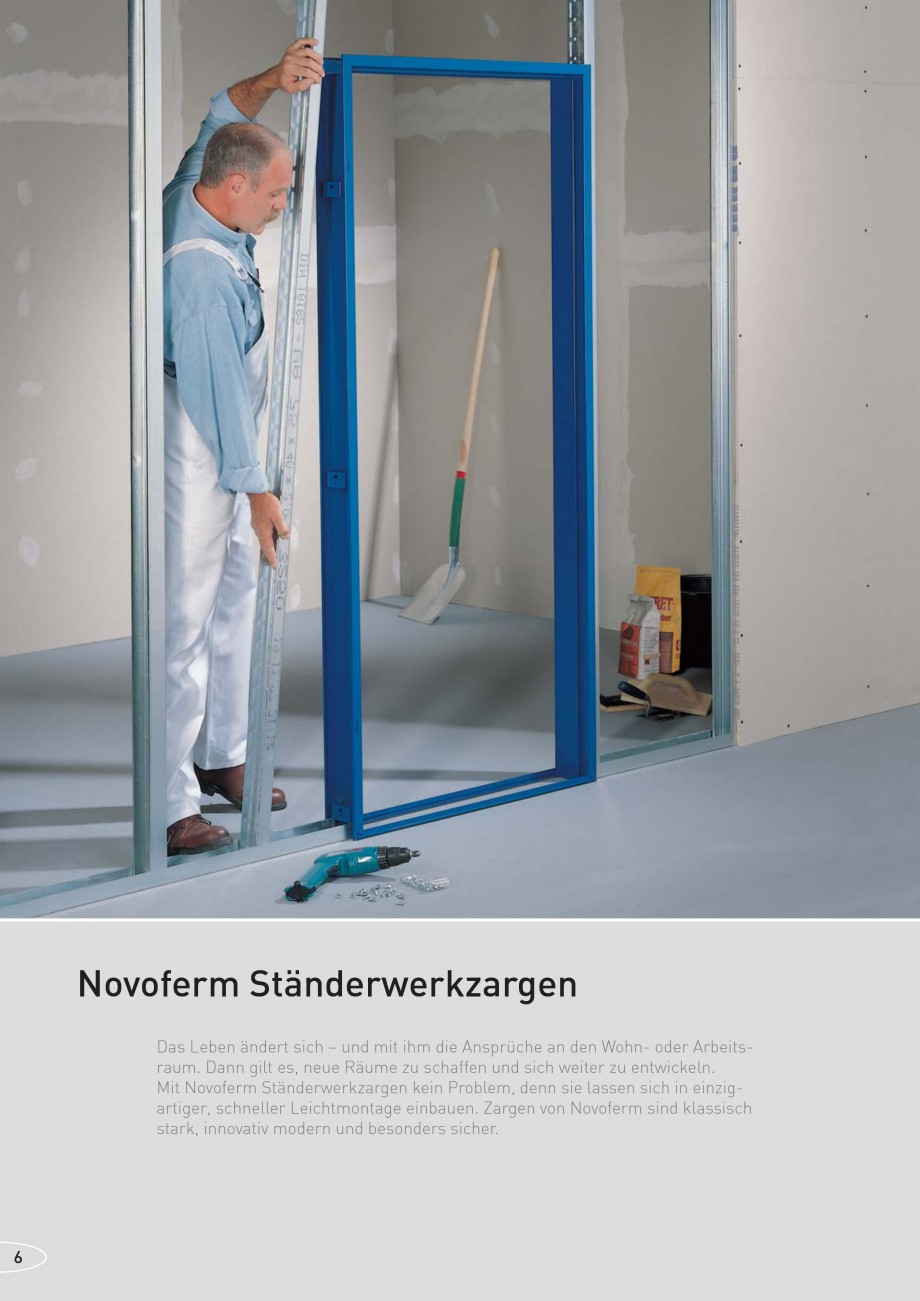

it Novoferm Ständerwerkzargen kein Problem, denn sie lassen sich in einzigartiger, schneller Leichtmontage einbauen. Zargen von Novoferm sind klassisch stark, innovativ modern und besonders sicher. 6 Ständerwandzarge (ZGK) Profil 23/1645 • für gefälzte Türen • Standardausführung mit 16 mm Umbug • ohne Bodeneinstand • Bandunterkonstruktion V8618 L/R verwendbar • mit speziell abgestimmten Rahmenteilen V 8100/18 (nicht im Lieferumfang enthalten) • kein Aussparen der Gipskartonplatten • mit eingeschweißten Hutankern, einfach bzw. Doppelbeplankung möglich • Lagerware Ständerwandzarge (ZGK) Profil 23/0045 • für gefälzte Türen • herkömmlicher Umbug von 10 mm, optisch gleiche Ausführung wie die Mauerwerkszargen • ohne Bodeneinstand • Bandunterkonstruktion V8610 L/R verwendbar • Ausklinken für Bandtaschen und Mauerschutzkästen notwendig • mit eingeschweißten Hutankern, einfach bzw. Doppelbeplankung möglich • Lagerware Bei Novoferm ab Lager lie

Pagina 6-Caracteristicile tehnice pentru usile rezistente la foc NOVOFERM Fisa tehnica Germana it Novoferm...

Pagina 7 - Caracteristicile tehnice pentru usile rezistente la foc NOVOFERM Fisa tehnica Germana...

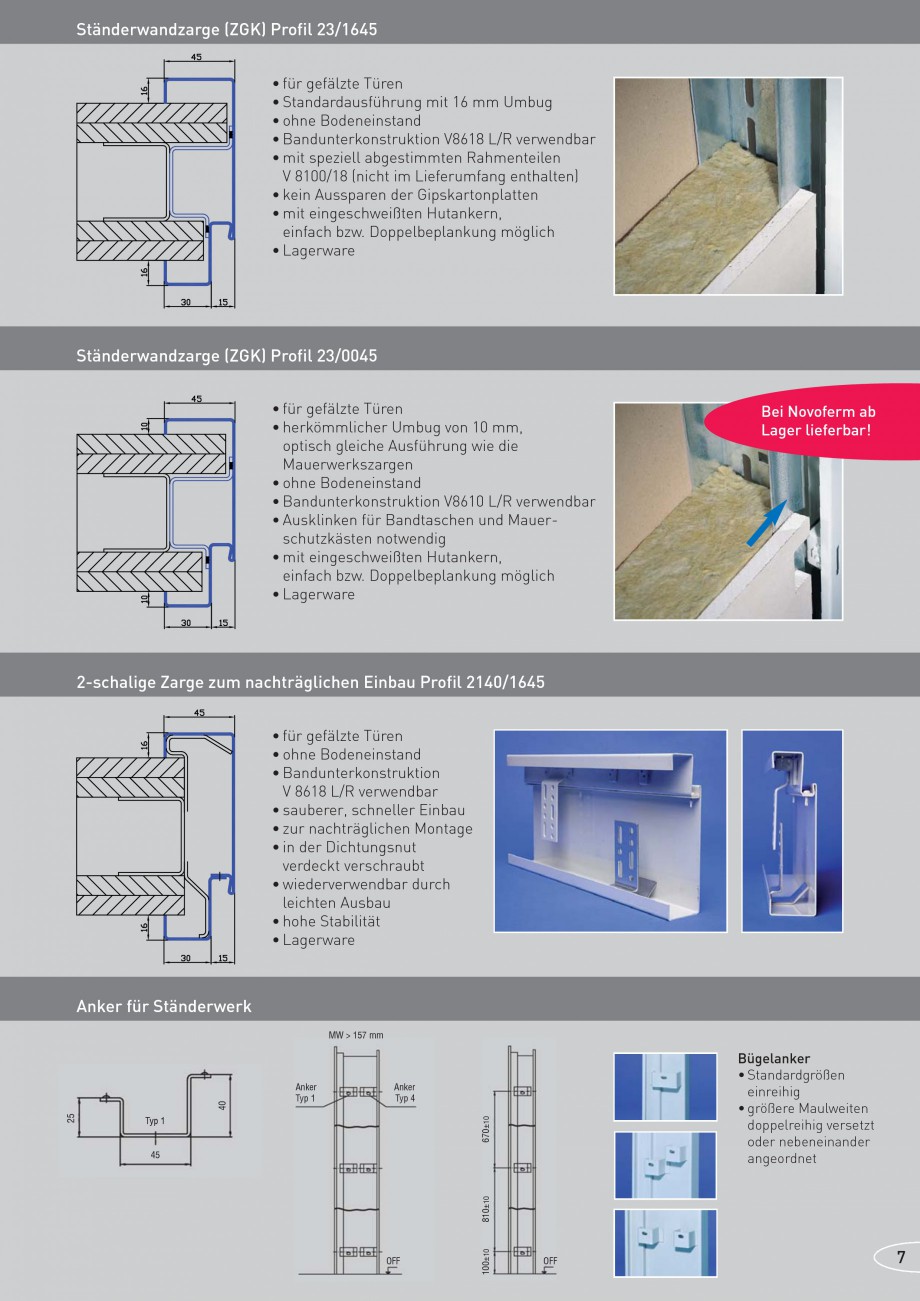

ferbar! 2-schalige Zarge zum nachträglichen Einbau Profil 2140/1645 • für gefälzte Türen • ohne Bodeneinstand • Bandunterkonstruktion V 8618 L/R verwendbar • sauberer, schneller Einbau • zur nachträglichen Montage • in der Dichtungsnut verdeckt verschraubt • wiederverwendbar durch leichten Ausbau • hohe Stabilität • Lagerware Anker für Ständerwerk MW > 157 mm 25 40 Anker Typ 1 Anker Typ 4 670±10 Typ 1 45 Bügelanker • Standardgrößen einreihig • größere Maulweiten doppelreihig versetzt oder nebeneinander angeordnet 100±10 810±10 OFF OFF 7 Novoferm Zargen – ideal geeignet für den nachträglichen Einbau. Diese Zargen sind für Ständer- und Mauerwerk geeignet. Die Zarge in Profil 2140 in Verbindung mit einer NovoSecur® Tür erfüllt die Anforderungen der Widerstandklasse WK2 sowie die T30 Anforderungen für Feuer- und Rauchschutz mit der NovoFire® Vario 50. Sie ist zudem leicht zu montieren, wiederverwendbar und ideal geeignet für

Pagina 7-Caracteristicile tehnice pentru usile rezistente la foc NOVOFERM Fisa tehnica Germana ferbar!
...

Pagina 8 - Caracteristicile tehnice pentru usile rezistente la foc NOVOFERM Fisa tehnica Germana ...

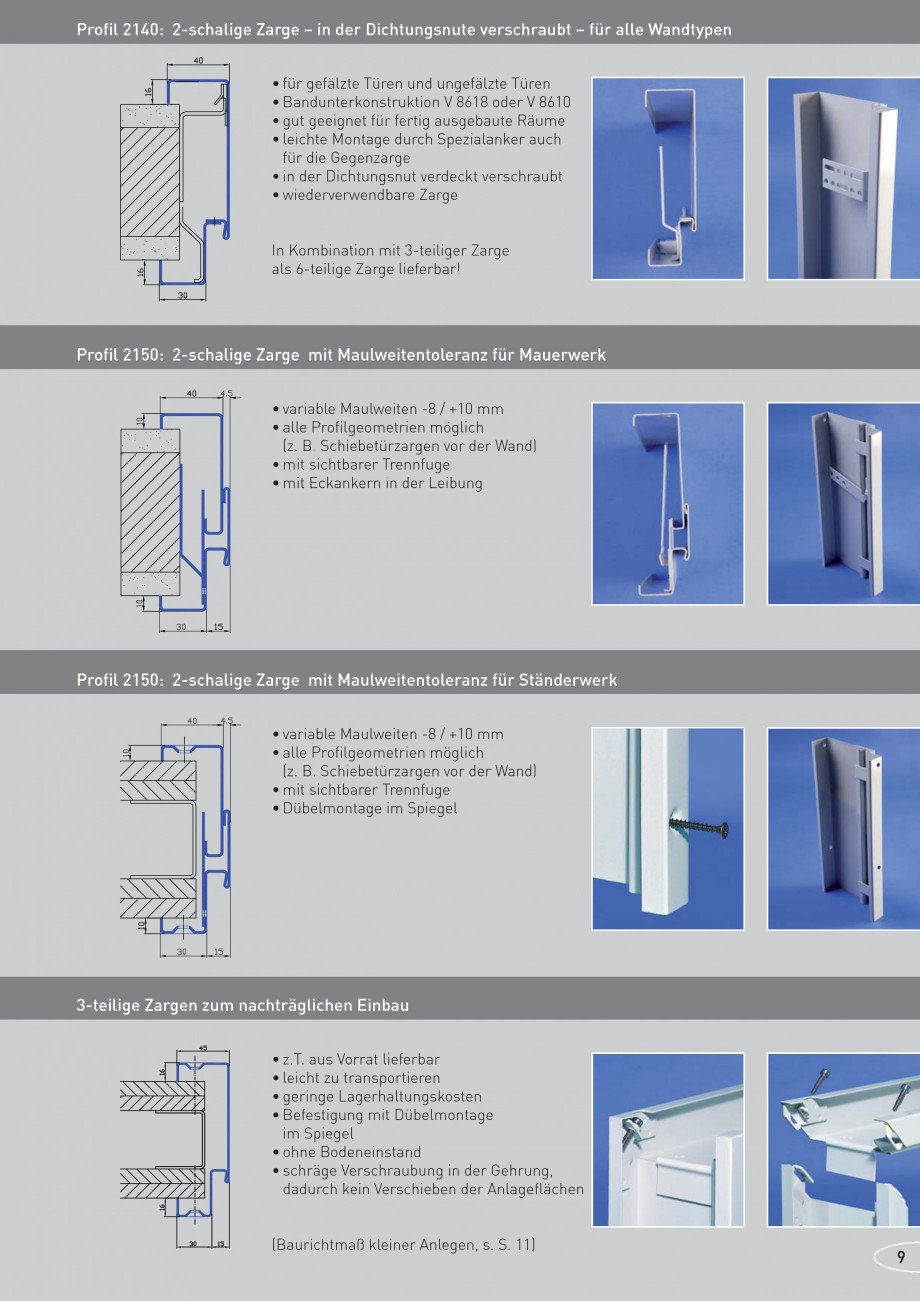

RAL-Farben nach Wahl. 8 Profil 2140: 2-schalige Zarge – in der Dichtungsnute verschraubt – für alle Wandtypen • für gefälzte Türen und ungefälzte Türen • Bandunterkonstruktion V 8618 oder V 8610 • gut geeignet für fertig ausgebaute Räume • leichte Montage durch Spezialanker auch für die Gegenzarge • in der Dichtungsnut verdeckt verschraubt • wiederverwendbare Zarge In Kombination mit 3-teiliger Zarge als 6-teilige Zarge lieferbar! Profil 2150: 2-schalige Zarge mit Maulweitentoleranz für Mauerwerk • variable Maulweiten -8 / +10 mm • alle Profilgeometrien möglich (z. B. Schiebetürzargen vor der Wand) • mit sichtbarer Trennfuge • mit Eckankern in der Leibung Profil 2150: 2-schalige Zarge mit Maulweitentoleranz für Ständerwerk • variable Maulweiten -8 / +10 mm • alle Profilgeometrien möglich (z. B. Schiebetürzargen vor der Wand) • mit sichtbarer Trennfuge • Dübelmontage im Spiegel 3-teilige Zargen zum nachträglichen Einbau • z.T.

Pagina 8-Caracteristicile tehnice pentru usile rezistente la foc NOVOFERM Fisa tehnica Germana RAL-Farben...

Pagina 9 - Caracteristicile tehnice pentru usile rezistente la foc NOVOFERM Fisa tehnica Germana aus...

aus Vorrat lieferbar • leicht zu transportieren • geringe Lagerhaltungskosten • Befestigung mit Dübelmontage im Spiegel • ohne Bodeneinstand • schräge Verschraubung in der Gehrung, dadurch kein Verschieben der Anlageflächen (Baurichtmaß kleiner Anlegen, s. S. 11) 9 Zargen für Mauerwerk und Beton Technische Daten 1) 2) 3) BRM Baurichtmaße und zugeordnete Maße in DIN 18111 nicht enthalten Standard nur für Eckzargen keine Lagerware Maßtabelle für Novoferm-Stahlzargen Standard-Zargen für Mauerwerk, Gipswand und Ytong-Stein lichte Zargendurchgangsmaße (siehe DIN 18111) Breite 686 811 936 561 686 811 936 561 686 811 936 1061 1188 x x x x x x x x X X X X X X Höhe 1843 1843 1843 1968 1968 1968 1968 2093 2093 2093 2093 2093 2093 Nennmaß der Wandöffnung Rohbaumaß (RBM) Breite 760 885 1010 635 760 885 1010 635 760 885 1010 1135 1260 x x x x x x x x X X X X X X Höhe 1880 1880 1880 2005 2005 2005 2005 2130 2130 2130 2130 2130 2130 Standard-Zargen für Mauerwerk,

Pagina 9-Caracteristicile tehnice pentru usile rezistente la foc NOVOFERM Fisa tehnica Germana aus Vorrat...

Pagina 10 - Caracteristicile tehnice pentru usile rezistente la foc NOVOFERM Fisa tehnica Germana ...

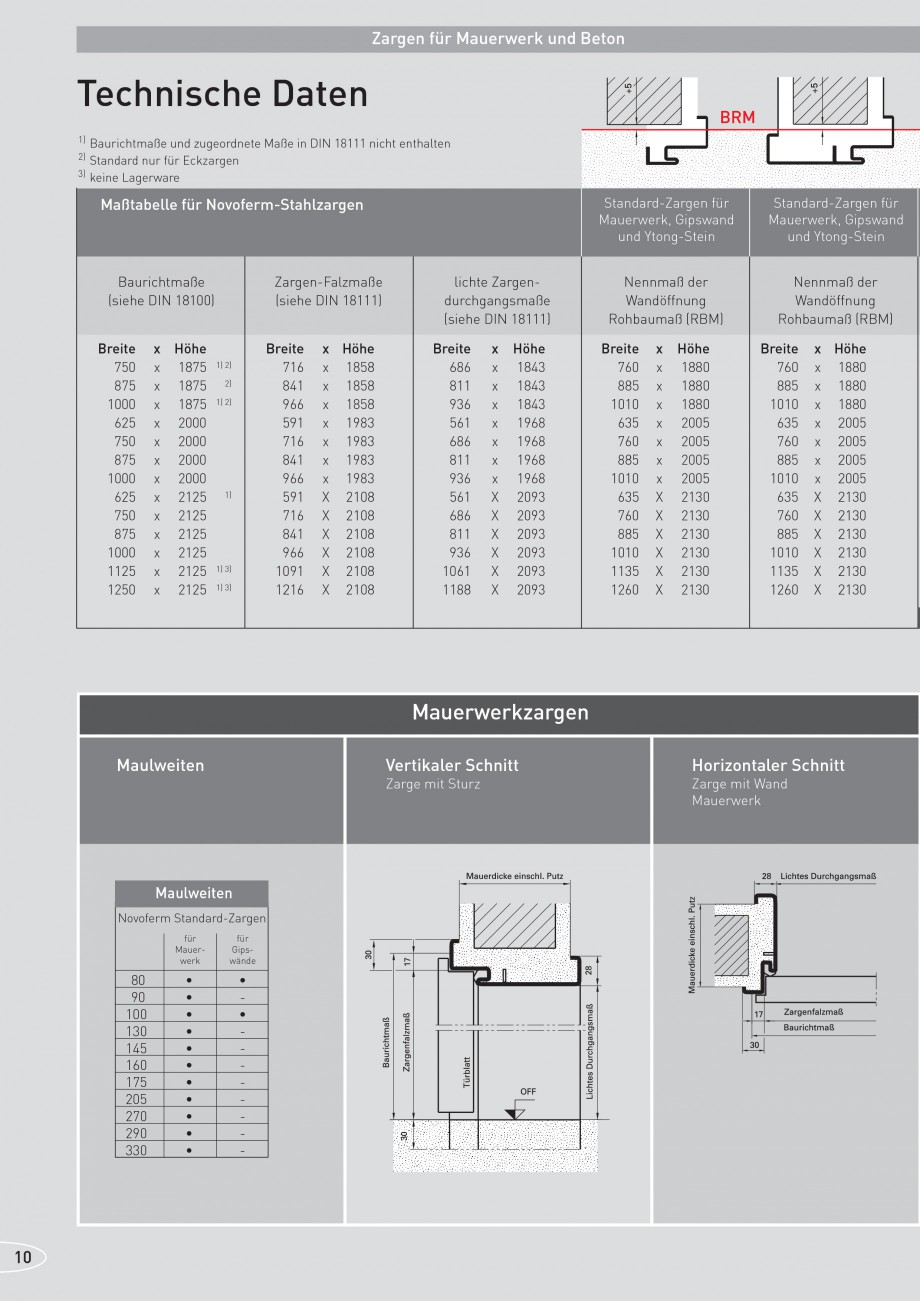

Gipswand und Ytong-Stein Nennmaß der Wandöffnung Rohbaumaß (RBM) Breite 760 885 1010 635 760 885 1010 635 760 885 1010 1135 1260 x Höhe x 1880 x 1880 x 1880 x 2005 x 2005 x 2005 x 2005 X 2130 X 2130 X 2130 X 2130 X 2130 X 2130 Baurichtmaße (siehe DIN 18100) Zargen-Falzmaße (siehe DIN 18111) Breite 750 875 1000 625 750 875 1000 625 750 875 1000 1125 1250 x Höhe x 1875 x 1875 x 1875 x 2000 x 2000 x 2000 x 2000 x 2125 x 2125 x 2125 x 2125 x 2125 x 2125 1) 2) 2) 1) 2) 1) 1) 3) 1) 3) Breite 716 841 966 591 716 841 966 591 716 841 966 1091 1216 x Höhe x 1858 x 1858 x 1858 x 1983 x 1983 x 1983 x 1983 X 2108 X 2108 X 2108 X 2108 X 2108 X 2108 Mauerwerkzargen Maulweiten Vertikaler Schnitt Zarge mit Sturz Horizontaler Schnitt Zarge mit Wand Mauerwerk Maulweiten Novoferm Standard-Zargen für Mauerwerk für Gipswände 80 90 100 130 145 160 175 205 270 290 330 • • • • • • • • • • • • • - 10 Zargen für den Trockenbau Standard-Zargen für Stände

Pagina 10-Caracteristicile tehnice pentru usile rezistente la foc NOVOFERM Fisa tehnica Germana Gipswand und ...

Pagina 11 - Caracteristicile tehnice pentru usile rezistente la foc NOVOFERM Fisa tehnica Germana...

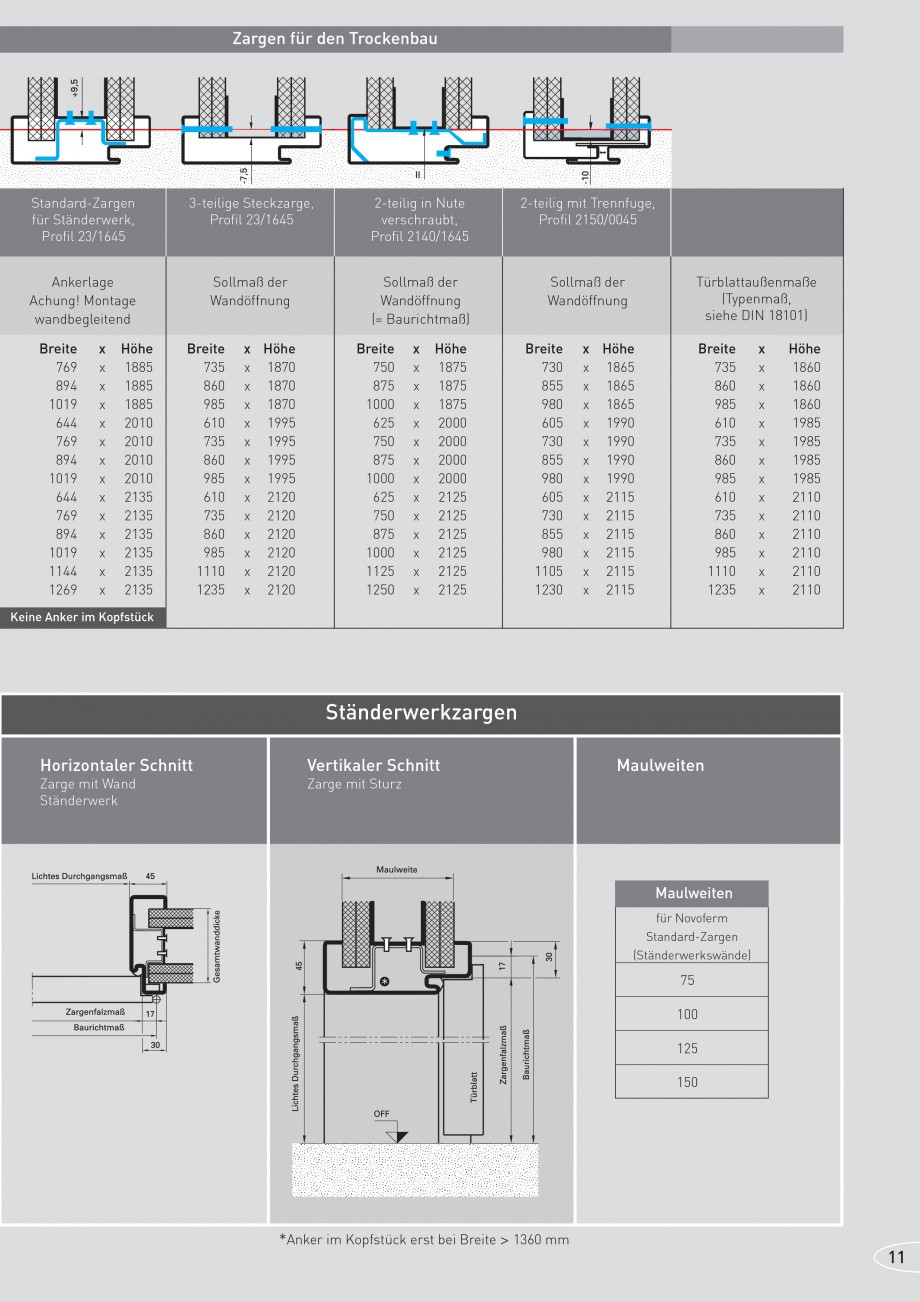

rwerk, Profil 23/1645 Ankerlage Achung! Montage wandbegleitend Breite 769 894 1019 644 769 894 1019 644 769 894 1019 1144 1269 x x x x x x x x x x x x x x Höhe 1885 1885 1885 2010 2010 2010 2010 2135 2135 2135 2135 2135 2135 3-teilige Steckzarge, Profil 23/1645 2-teilig in Nute verschraubt, Profil 2140/1645 Sollmaß der Wandöffnung (= Baurichtmaß) Breite 750 875 1000 625 750 875 1000 625 750 875 1000 1125 1250 x x x x x x x x x x x x x x Höhe 1875 1875 1875 2000 2000 2000 2000 2125 2125 2125 2125 2125 2125 2-teilig mit Trennfuge, Profil 2150/0045 Türblattaußenmaße (Typenmaß, siehe DIN 18101) Türblattaußenmaße (Typenmaß, siehe DIN 18101) Breite 735 860 985 610 735 860 985 610 735 860 985 1110 1235 x x x x x x x x x x x x x x Höhe 1860 1860 1860 1985 1985 1985 1985 2110 2110 2110 2110 2110 2110 Sollmaß der Wandöffnung Sollmaß der Wandöffnung Breite 735 860 985 610 735 860 985 610 735 860 985 1110 1235 x Höhe x 1870 x 1870 x 1870 x 1995 x 1995 x 1995 x 1995 x 212

Pagina 11-Caracteristicile tehnice pentru usile rezistente la foc NOVOFERM Fisa tehnica Germana rwerk, Profil ...

Pagina 12 - Caracteristicile tehnice pentru usile rezistente la foc NOVOFERM Fisa tehnica Germana 0 ...

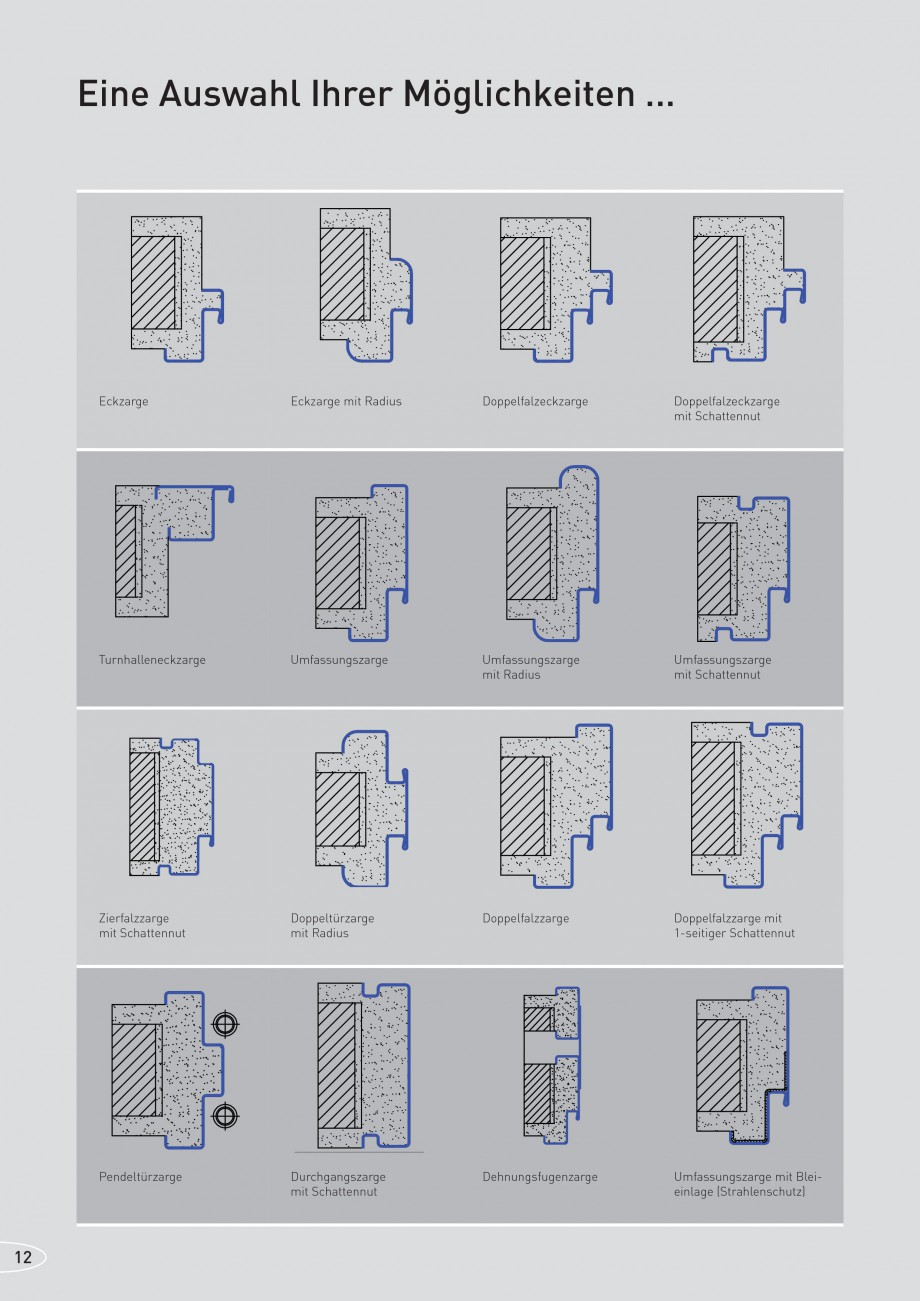

0 x 2120 x 2120 x 2120 x 2120 x 2120 Breite 730 855 980 605 730 855 980 605 730 855 980 1105 1230 x Höhe x 1865 x 1865 x 1865 x 1990 x 1990 x 1990 x 1990 x 2115 x 2115 x 2115 x 2115 x 2115 x 2115 Keine Anker im Kopfstück Ständerwerkzargen Horizontaler Schnitt Zarge mit Wand Ständerwerk Vertikaler Schnitt Zarge mit Sturz Maulweiten Maulweiten für Novoferm Standard-Zargen (Ständerwerkswände) * 75 100 125 150 *Anker im Kopfstück erst bei Breite > 1360 mm 11 Eine Auswahl Ihrer Möglichkeiten ... Eckzarge Eckzarge mit Radius Doppelfalzeckzarge Doppelfalzeckzarge mit Schattennut Turnhalleneckzarge Umfassungszarge Umfassungszarge mit Radius Umfassungszarge mit Schattennut Zierfalzzarge mit Schattennut Doppeltürzarge mit Radius Doppelfalzzarge Doppelfalzzarge mit 1-seitiger Schattennut Pendeltürzarge Durchgangszarge mit Schattennut Dehnungsfugenzarge Umfassungszarge mit Bleieinlage (Strahlenschutz) 12 Lösungen für alle Montagearten! Schiebetürzarge

Pagina 12-Caracteristicile tehnice pentru usile rezistente la foc NOVOFERM Fisa tehnica Germana 0 x 2120 x...

Pagina 13 - Caracteristicile tehnice pentru usile rezistente la foc NOVOFERM Fisa tehnica Germana in...

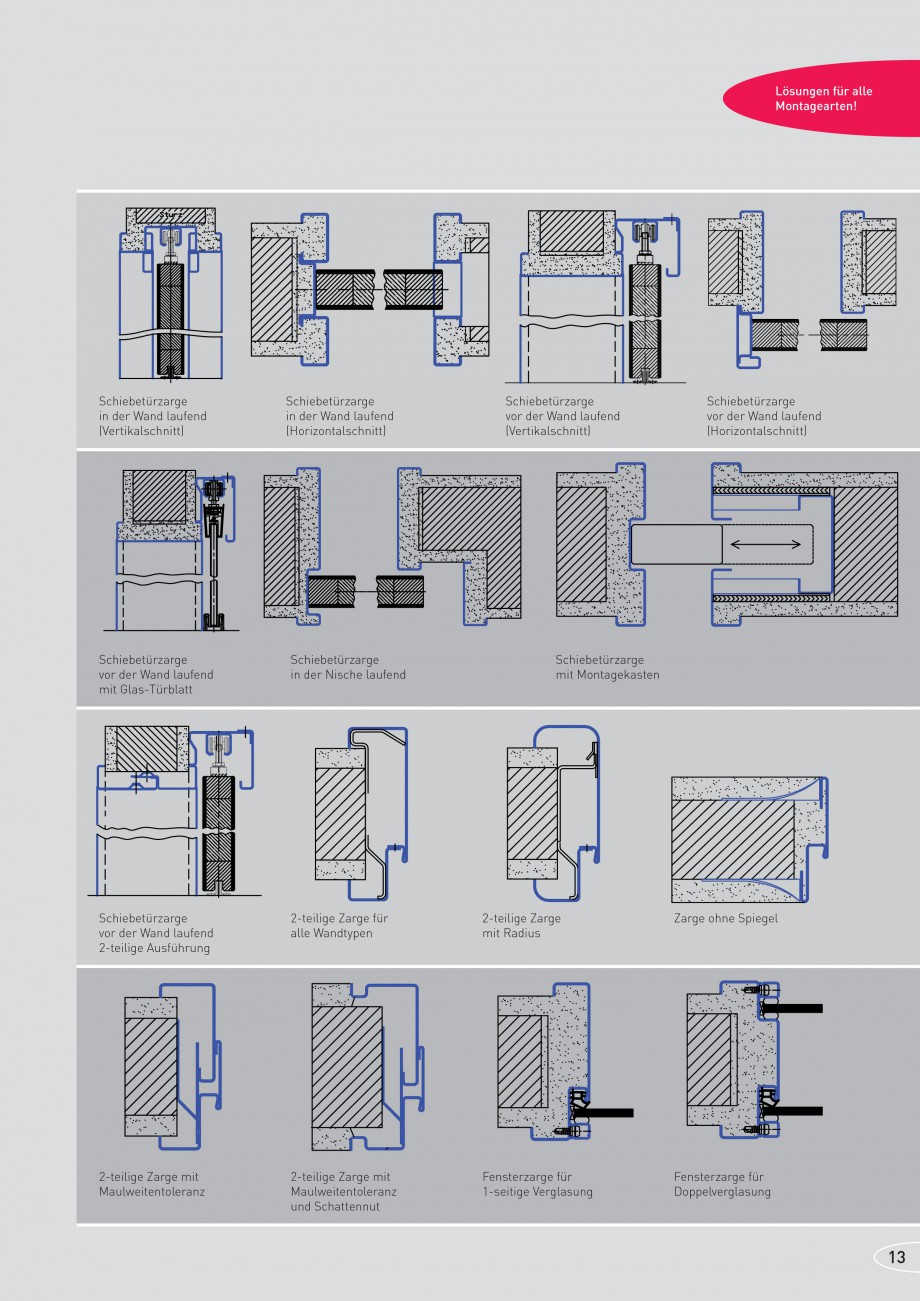

in der Wand laufend (Vertikalschnitt) Schiebetürzarge in der Wand laufend (Horizontalschnitt) Schiebetürzarge vor der Wand laufend (Vertikalschnitt) Schiebetürzarge vor der Wand laufend (Horizontalschnitt) Schiebetürzarge vor der Wand laufend mit Glas-Türblatt Schiebetürzarge in der Nische laufend Schiebetürzarge mit Montagekasten Schiebetürzarge vor der Wand laufend 2-teilige Ausführung 2-teilige Zarge für alle Wandtypen 2-teilige Zarge mit Radius Zarge ohne Spiegel 2-teilige Zarge mit Maulweitentoleranz 2-teilige Zarge mit Maulweitentoleranz und Schattennut Fensterzarge für 1-seitige Verglasung Fensterzarge für Doppelverglasung 13 Beispiele für mögliche Einbausituationen Eckzarge Dübelmontage mit Eckzargenanker auf Wand und Leibung Eckzarge Dübel-Montage mit Eckzargenanker nur im Leibungsbereich (Sichtmauerwerk) Eckzarge mit Dübelstanzung im Nutbereich (Sanierung) Eckzarge mit Dübellochstanzung im Nutbereich (Sanierung) Umfassungszarge Anschwei

Pagina 13-Caracteristicile tehnice pentru usile rezistente la foc NOVOFERM Fisa tehnica Germana in der Wand...

Pagina 14 - Caracteristicile tehnice pentru usile rezistente la foc NOVOFERM Fisa tehnica Germana...

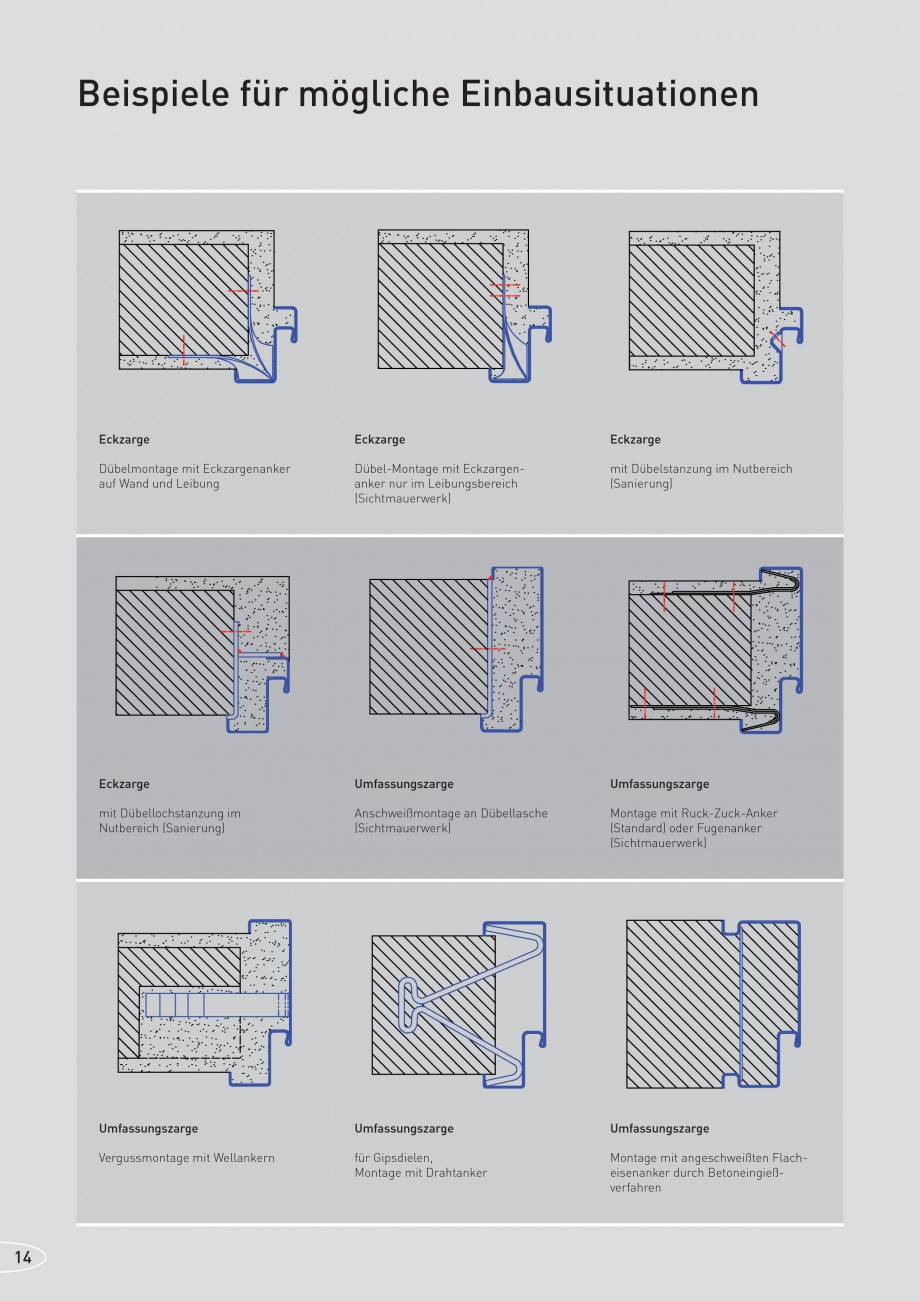

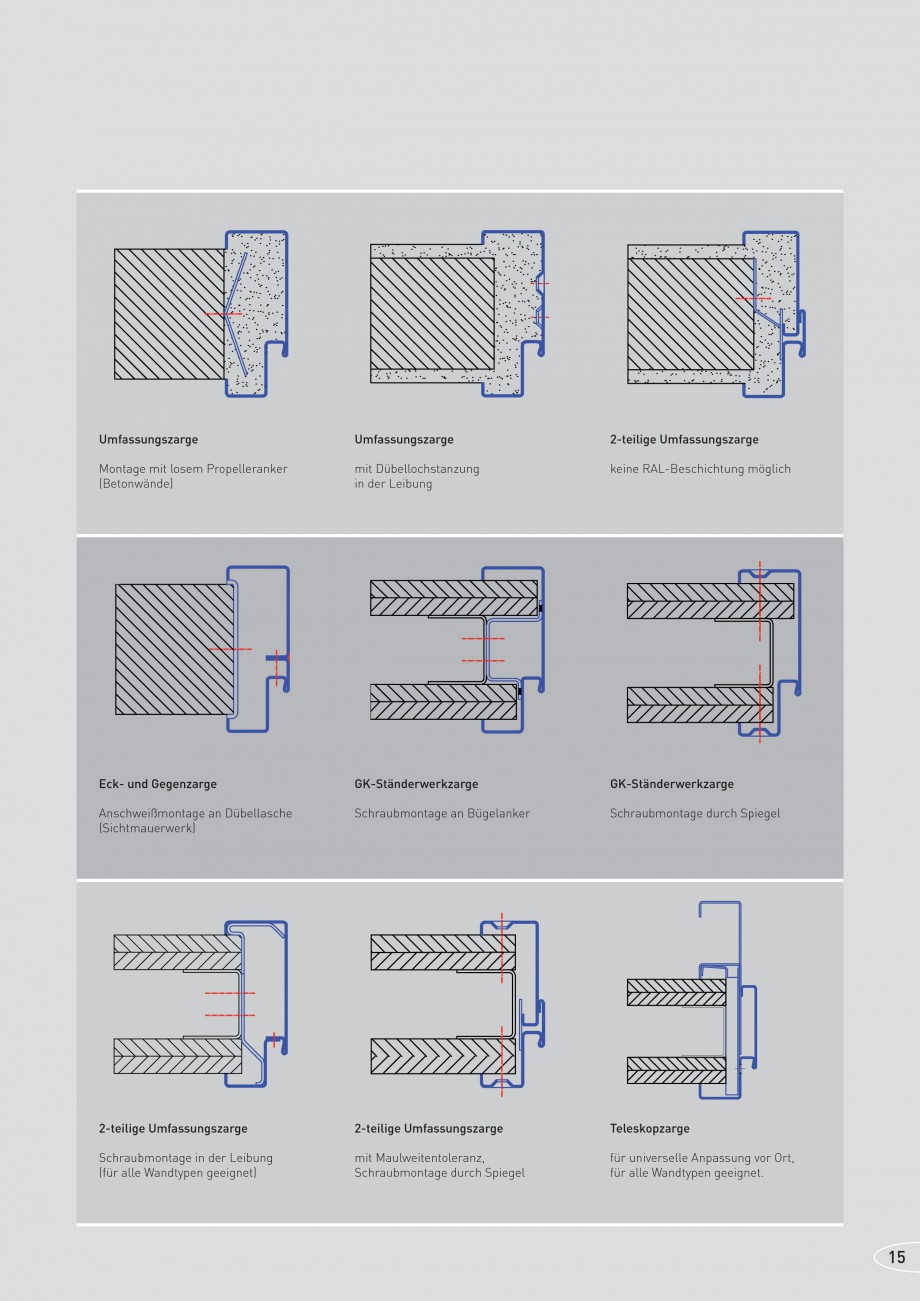

ßmontage an Dübellasche (Sichtmauerwerk) Umfassungszarge Montage mit Ruck-Zuck-Anker (Standard) oder Fugenanker (Sichtmauerwerk) Umfassungszarge Vergussmontage mit Wellankern Umfassungszarge für Gipsdielen, Montage mit Drahtanker Umfassungszarge Montage mit angeschweißten Flacheisenanker durch Betoneingießverfahren 14 Umfassungszarge Montage mit losem Propelleranker (Betonwände) Umfassungszarge mit Dübellochstanzung in der Leibung 2-teilige Umfassungszarge keine RAL-Beschichtung möglich Eck- und Gegenzarge Anschweißmontage an Dübellasche (Sichtmauerwerk) GK-Ständerwerkzarge Schraubmontage an Bügelanker GK-Ständerwerkzarge Schraubmontage durch Spiegel 2-teilige Umfassungszarge Schraubmontage in der Leibung (für alle Wandtypen geeignet) 2-teilige Umfassungszarge mit Maulweitentoleranz, Schraubmontage durch Spiegel Teleskopzarge für universelle Anpassung vor Ort, für alle Wandtypen geeignet. 15 Perfekte Bandunterkonstruktionen Typ V 8610 Beschreibung •

Pagina 14-Caracteristicile tehnice pentru usile rezistente la foc NOVOFERM Fisa tehnica Germana ßmontage an...

Pagina 15 - Caracteristicile tehnice pentru usile rezistente la foc NOVOFERM Fisa tehnica Germana ...

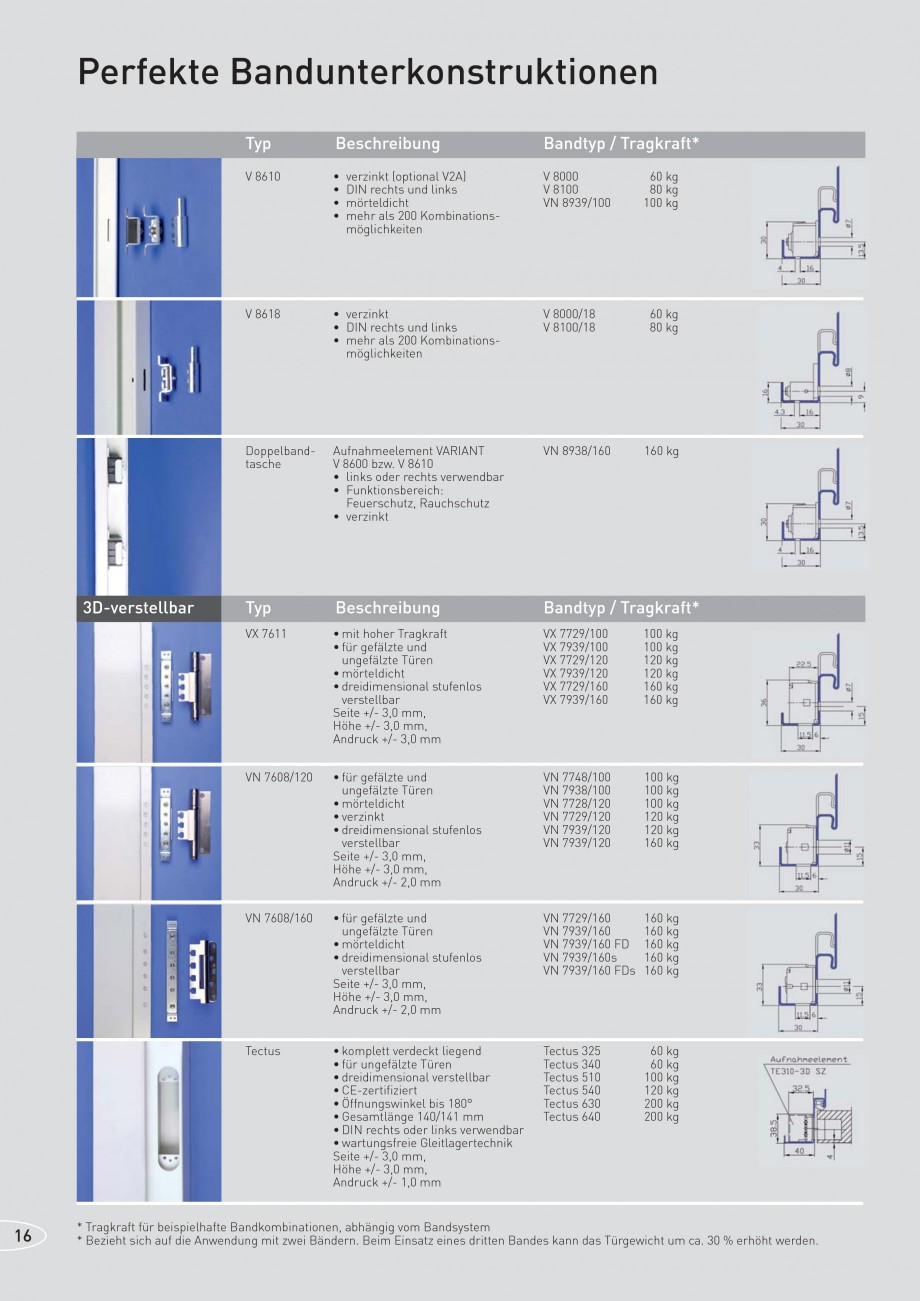

• • • verzinkt (optional V2A) DIN rechts und links mörteldicht mehr als 200 Kombinationsmöglichkeiten Bandtyp / Tragkraft* V 8000 V 8100 VN 8939/100 60 kg 80 kg 100 kg V 8618 • verzinkt • DIN rechts und links • mehr als 200 Kombinationsmöglichkeiten V 8000/18 V 8100/18 60 kg 80 kg Doppelbandtasche Aufnahmeelement VARIANT V 8600 bzw. V 8610 • links oder rechts verwendbar • Funktionsbereich: Feuerschutz, Rauchschutz • verzinkt VN 8938/160 160 kg 3D-verstellbar Typ VX 7611 Beschreibung • mit hoher Tragkraft • für gefälzte und ungefälzte Türen • mörteldicht • dreidimensional stufenlos verstellbar Seite +/- 3,0 mm, Höhe +/- 3,0 mm, Andruck +/- 3,0 mm • für gefälzte und ungefälzte Türen • mörteldicht • verzinkt • dreidimensional stufenlos verstellbar Seite +/- 3,0 mm, Höhe +/- 3,0 mm, Andruck +/- 2,0 mm • für gefälzte und ungefälzte Türen • mörteldicht • dreidimensional stufenlos verstellbar Seite +/- 3,0 mm, Höhe +/-

Pagina 16 - Caracteristicile tehnice pentru usile rezistente la foc NOVOFERM Fisa tehnica Germana 3,...

3,0 mm, Andruck +/- 2,0 mm • komplett verdeckt liegend • für ungefälzte Türen • dreidimensional verstellbar • CE-zertifiziert • Öffnungswinkel bis 180° • Gesamtlänge 140/141 mm • DIN rechts oder links verwendbar • wartungsfreie Gleitlagertechnik Seite +/- 3,0 mm, Höhe +/- 3,0 mm, Andruck +/- 1,0 mm Bandtyp / Tragkraft* VX 7729/100 VX 7939/100 VX 7729/120 VX 7939/120 VX 7729/160 VX 7939/160 100 kg 100 kg 120 kg 120 kg 160 kg 160 kg VN 7608/120 VN 7748/100 VN 7938/100 VN 7728/120 VN 7729/120 VN 7939/120 VN 7939/120 100 kg 100 kg 100 kg 120 kg 120 kg 160 kg VN 7608/160 VN 7729/160 VN 7939/160 VN 7939/160 FD VN 7939/160s VN 7939/160 FDs 160 kg 160 kg 160 kg 160 kg 160 kg Tectus Tectus 325 Tectus 340 Tectus 510 Tectus 540 Tectus 630 Tectus 640 60 kg 60 kg 100 kg 120 kg 200 kg 200 kg 16 * Tragkraft für beispielhafte Bandkombinationen, abhängig vom Bandsystem * Bezieht sich auf die Anwendung mit zwei Bändern. Beim Einsatz eines dritten Bandes kann das Tü

Pagina 16-Caracteristicile tehnice pentru usile rezistente la foc NOVOFERM Fisa tehnica Germana 3,0 mm,...

Pagina 17 - Caracteristicile tehnice pentru usile rezistente la foc NOVOFERM Fisa tehnica Germana...

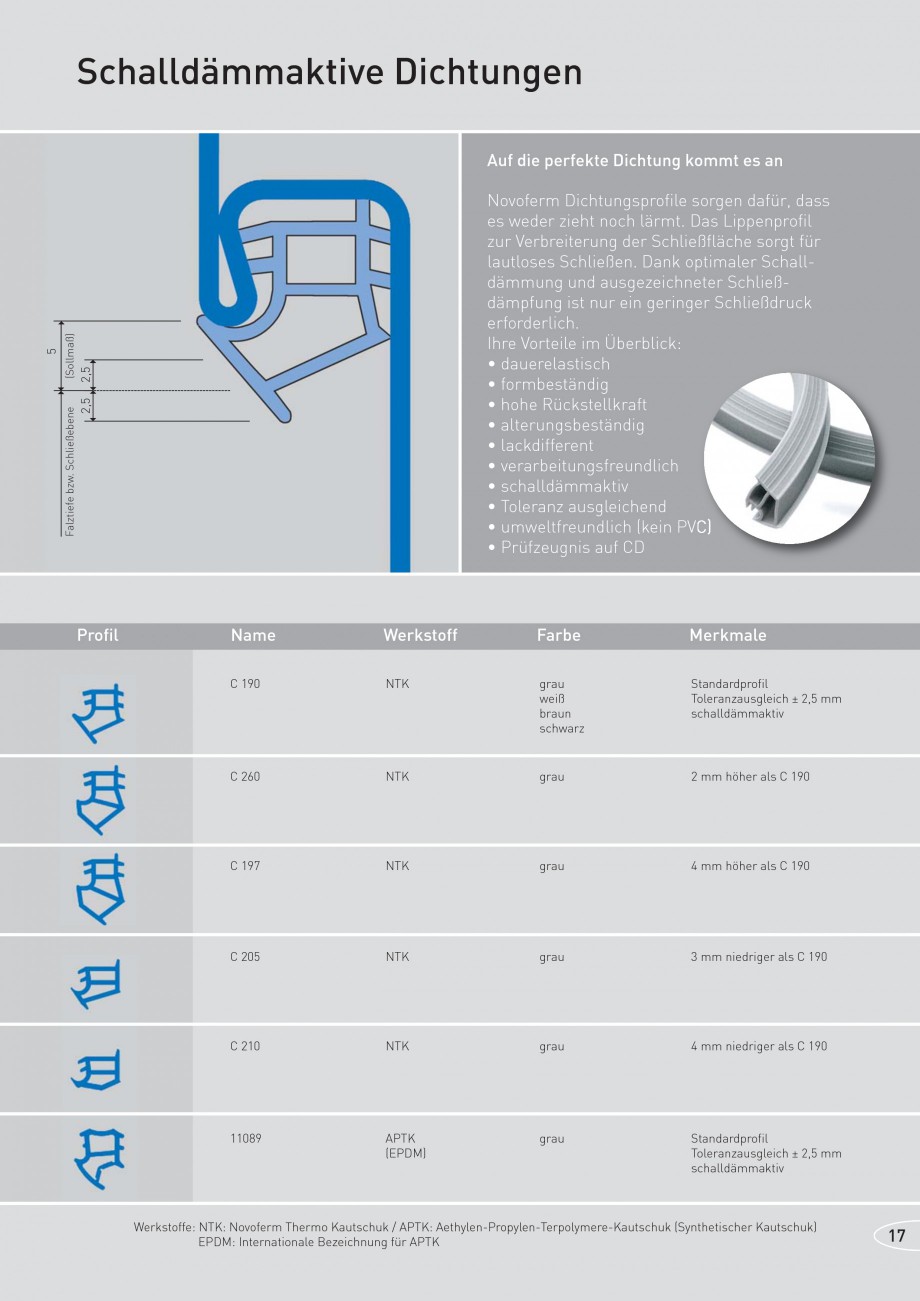

rgewicht um ca. 30 % erhöht werden. Schalldämmaktive Dichtungen Auf die perfekte Dichtung kommt es an Novoferm Dichtungsprofile sorgen dafür, dass es weder zieht noch lärmt. Das Lippenprofil zur Verbreiterung der Schließfläche sorgt für lautloses Schließen. Dank optimaler Schalldämmung und ausgezeichneter Schließdämpfung ist nur ein geringer Schließdruck erforderlich. Ihre Vorteile im Überblick: • dauerelastisch • formbeständig • hohe Rückstellkraft • alterungsbeständig • lackdifferent • verarbeitungsfreundlich • schalldämmaktiv • Toleranz ausgleichend • umweltfreundlich (kein PVC) • Prüfzeugnis auf CD (Sollmaß) Falztiefe bzw. Schließebene 5 Profil 2,5 2,5 Name C 190 Werkstoff NTK Farbe grau weiß braun schwarz Merkmale Standardprofil Toleranzausgleich ± 2,5 mm schalldämmaktiv C 260 NTK grau 2 mm höher als C 190 C 197 NTK grau 4 mm höher als C 190 C 205 NTK grau 3 mm niedriger als C 190 C 210 NTK grau 4 mm niedriger

Pagina 17-Caracteristicile tehnice pentru usile rezistente la foc NOVOFERM Fisa tehnica Germana rgewicht um ca...

Pagina 18 - Caracteristicile tehnice pentru usile rezistente la foc NOVOFERM Fisa tehnica Germana ...

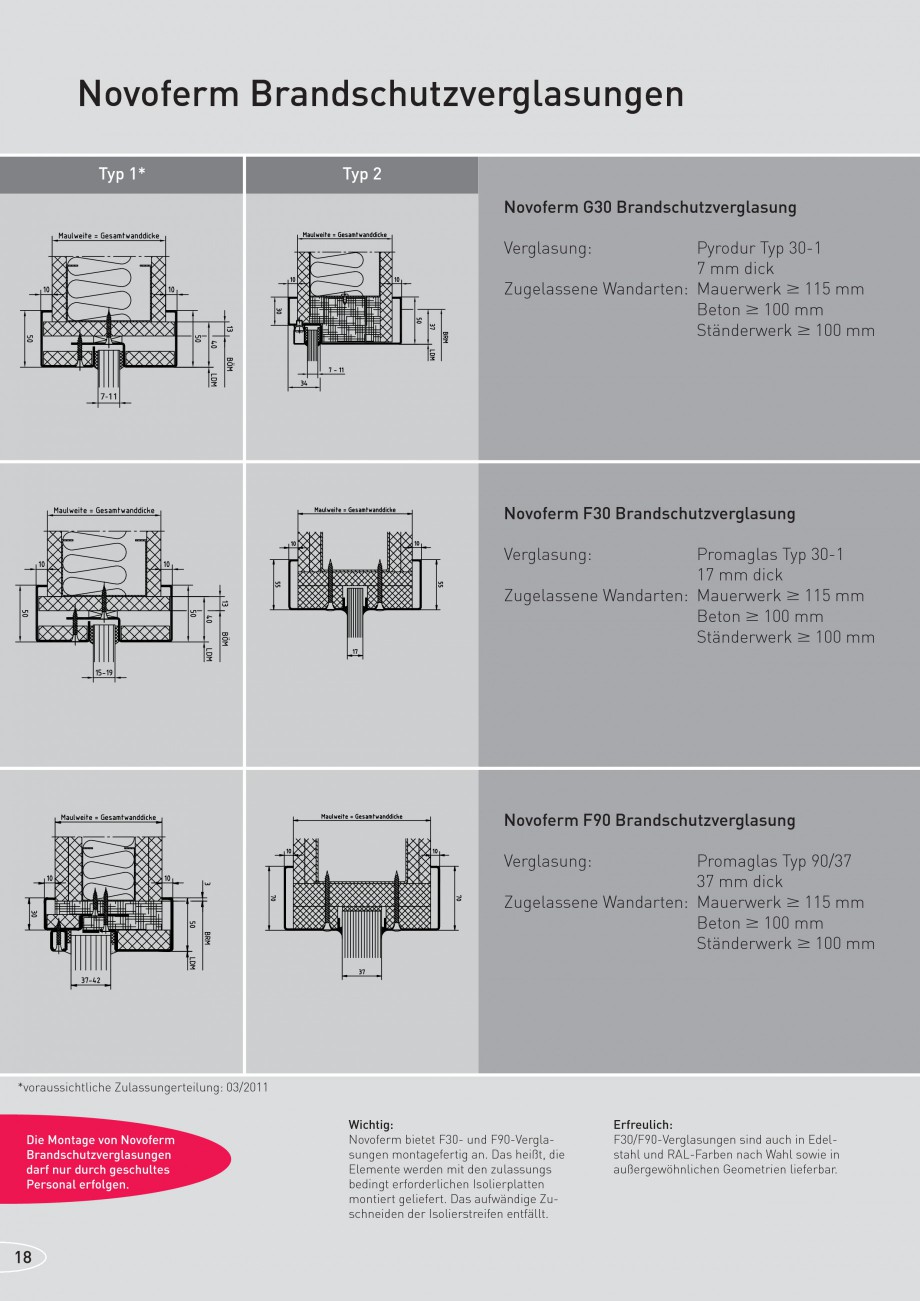

als C 190 11089 APTK (EPDM) grau Standardprofil Toleranzausgleich ± 2,5 mm schalldämmaktiv Werkstoffe: NTK: Novoferm Thermo Kautschuk / APTK: Aethylen-Propylen-Terpolymere-Kautschuk (Synthetischer Kautschuk) EPDM: Internationale Bezeichnung für APTK 17 Novoferm Brandschutzverglasungen Typ 1* Typ 2 Novoferm G30 Brandschutzverglasung Verglasung: Pyrodur Typ 30-1 7 mm dick Zugelassene Wandarten: Mauerwerk Ն 115 mm Beton Ն 100 mm Ständerwerk Ն 100 mm Novoferm F30 Brandschutzverglasung Verglasung: Promaglas Typ 30-1 17 mm dick Zugelassene Wandarten: Mauerwerk Ն 115 mm Beton Ն 100 mm Ständerwerk Ն 100 mm Novoferm F90 Brandschutzverglasung Verglasung: Promaglas Typ 90/37 37 mm dick Zugelassene Wandarten: Mauerwerk Ն 115 mm Beton Ն 100 mm Ständerwerk Ն 100 mm *voraussichtliche Zulassungerteilung: 03/2011 Wichtig: Novoferm bietet F30- und F90-Verglasungen montagefertig an. Das heißt, die Elemente werden mit den zulassungs bedingt erforderlichen Isolierplatten montier

Pagina 18-Caracteristicile tehnice pentru usile rezistente la foc NOVOFERM Fisa tehnica Germana als C 190
...

Pagina 19 - Caracteristicile tehnice pentru usile rezistente la foc NOVOFERM Fisa tehnica Germana t ...

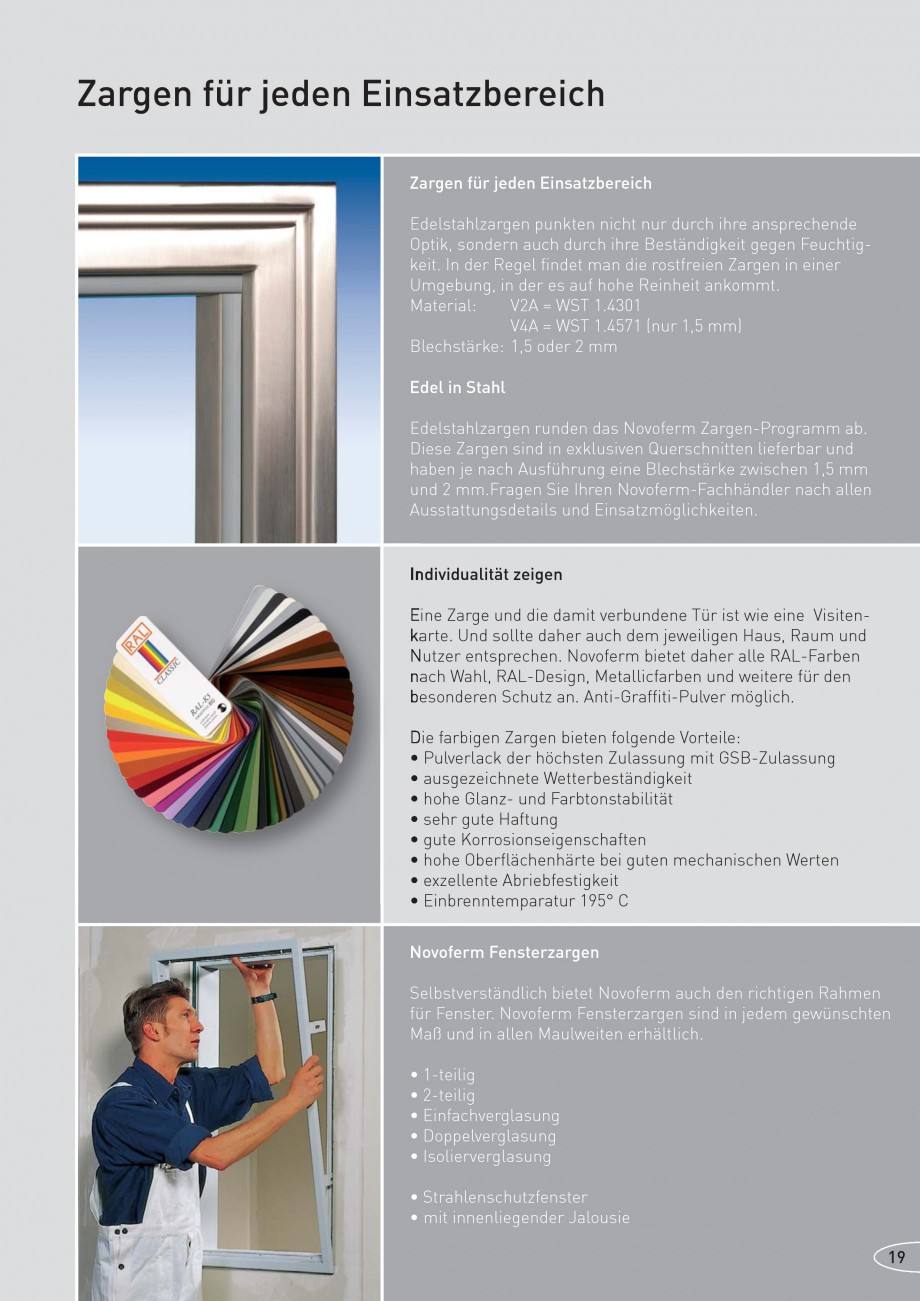

t geliefert. Das aufwändige Zuschneiden der Isolierstreifen entfällt. Erfreulich: F30/F90-Verglasungen sind auch in Edelstahl und RAL-Farben nach Wahl sowie in außergewöhnlichen Geometrien lieferbar. Die Montage von Novoferm Brandschutzverglasungen darf nur durch geschultes Personal erfolgen. 18 Zargen für jeden Einsatzbereich Zargen für jeden Einsatzbereich Edelstahlzargen punkten nicht nur durch ihre ansprechende Optik, sondern auch durch ihre Beständigkeit gegen Feuchtigkeit. In der Regel findet man die rostfreien Zargen in einer Umgebung, in der es auf hohe Reinheit ankommt. Material: V2A = WST 1.4301 V4A = WST 1.4571 (nur 1,5 mm) Blechstärke: 1,5 oder 2 mm Edel in Stahl Edelstahlzargen runden das Novoferm Zargen-Programm ab. Diese Zargen sind in exklusiven Querschnitten lieferbar und haben je nach Ausführung eine Blechstärke zwischen 1,5 mm und 2 mm.Fragen Sie Ihren Novoferm-Fachhändler nach allen Ausstattungsdetails und Einsatzmöglichkeiten. Individualität zeige

Pagina 19-Caracteristicile tehnice pentru usile rezistente la foc NOVOFERM Fisa tehnica Germana t geliefert....

Pagina 20 - Caracteristicile tehnice pentru usile rezistente la foc NOVOFERM Fisa tehnica Germana n ...

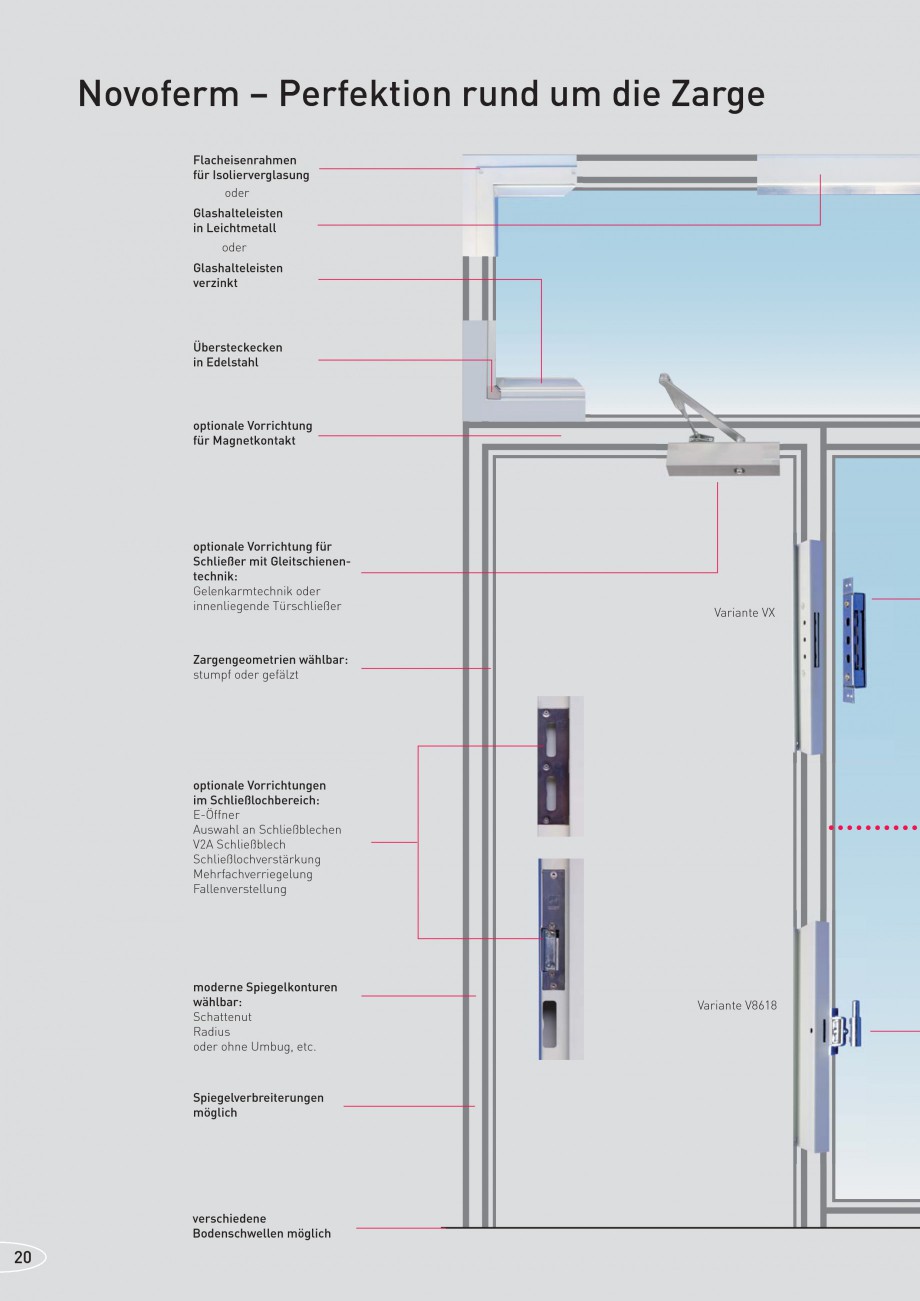

n Eine Zarge und die damit verbundene Tür ist wie eine Visitenkarte. Und sollte daher auch dem jeweiligen Haus, Raum und Nutzer entsprechen. Novoferm bietet daher alle RAL-Farben nach Wahl, RAL-Design, Metallicfarben und weitere für den besonderen Schutz an. Anti-Graffiti-Pulver möglich. Die farbigen Zargen bieten folgende Vorteile: • Pulverlack der höchsten Zulassung mit GSB-Zulassung • ausgezeichnete Wetterbeständigkeit • hohe Glanz- und Farbtonstabilität • sehr gute Haftung • gute Korrosionseigenschaften • hohe Oberflächenhärte bei guten mechanischen Werten • exzellente Abriebfestigkeit • Einbrenntemparatur 195° C Novoferm Fensterzargen Selbstverständlich bietet Novoferm auch den richtigen Rahmen für Fenster. Novoferm Fensterzargen sind in jedem gewünschten Maß und in allen Maulweiten erhältlich. • 1-teilig • 2-teilig • Einfachverglasung • Doppelverglasung • Isolierverglasung • Strahlenschutzfenster • mit innenliegender Jalousie 19 Novof

Pagina 20-Caracteristicile tehnice pentru usile rezistente la foc NOVOFERM Fisa tehnica Germana n Eine Zarge...

Pagina 21 - Caracteristicile tehnice pentru usile rezistente la foc NOVOFERM Fisa tehnica Germana...

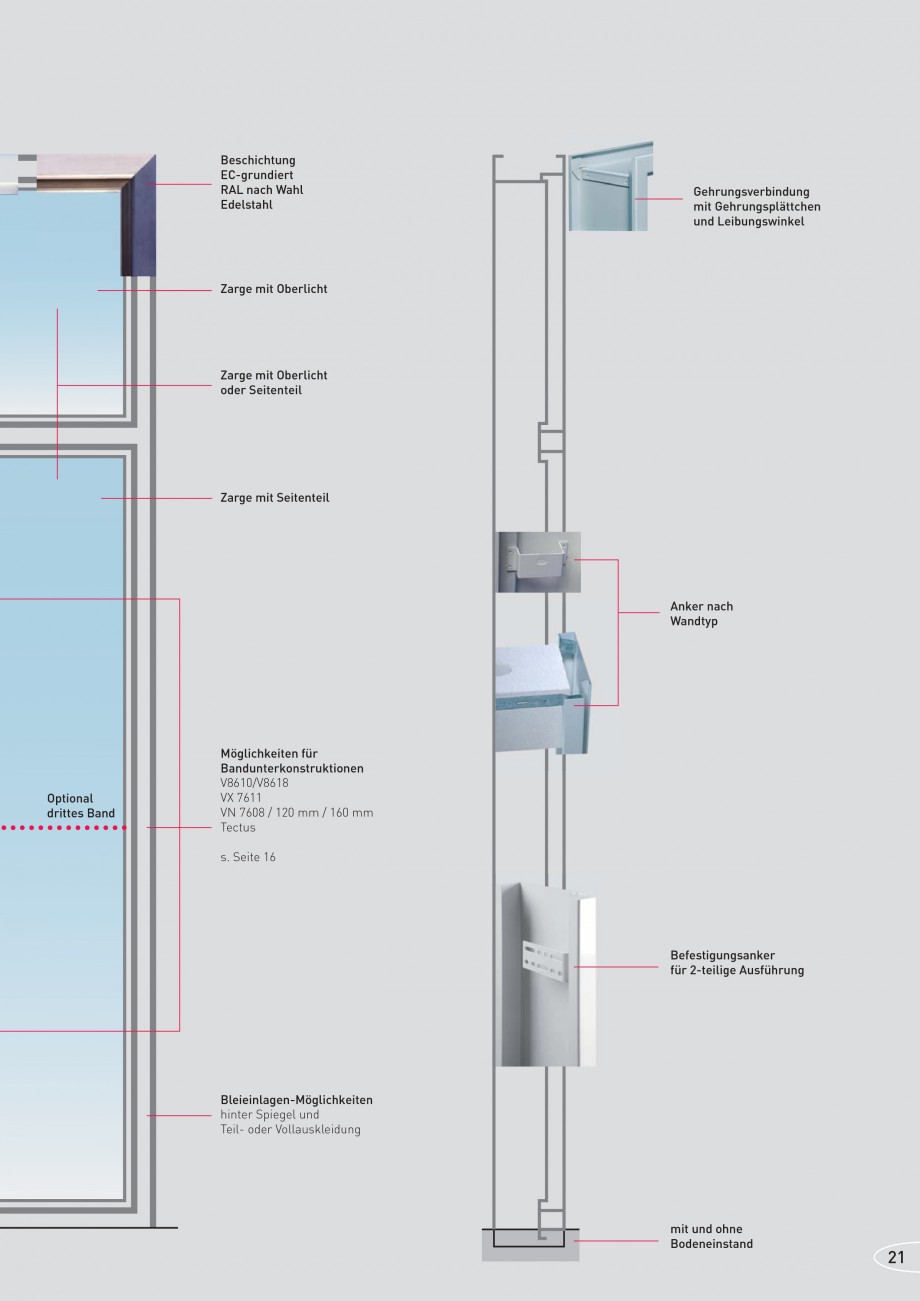

erm – Perfektion rund um die Zarge Flacheisenrahmen für Isolierverglasung oder Glashalteleisten in Leichtmetall oder Glashalteleisten verzinkt Übersteckecken in Edelstahl optionale Vorrichtung für Magnetkontakt optionale Vorrichtung für Schließer mit Gleitschienentechnik: Gelenkarmtechnik oder innenliegende Türschließer Variante VX Zargengeometrien wählbar: stumpf oder gefälzt optionale Vorrichtungen im Schließlochbereich: E-Öffner Auswahl an Schließblechen V2A Schließblech Schließlochverstärkung Mehrfachverriegelung Fallenverstellung moderne Spiegelkonturen wählbar: Schattenut Radius oder ohne Umbug, etc. Variante V8618 Spiegelverbreiterungen möglich verschiedene Bodenschwellen möglich 20 Beschichtung EC-grundiert RAL nach Wahl Edelstahl Gehrungsverbindung mit Gehrungsplättchen und Leibungswinkel Zarge mit Oberlicht Zarge mit Oberlicht oder Seitenteil Zarge mit Seitenteil Anker nach Wandtyp Optional drittes Band Möglichkeiten für Bandunterkon

Pagina 21-Caracteristicile tehnice pentru usile rezistente la foc NOVOFERM Fisa tehnica Germana erm –...

Pagina 22 - Caracteristicile tehnice pentru usile rezistente la foc NOVOFERM Fisa tehnica Germana...

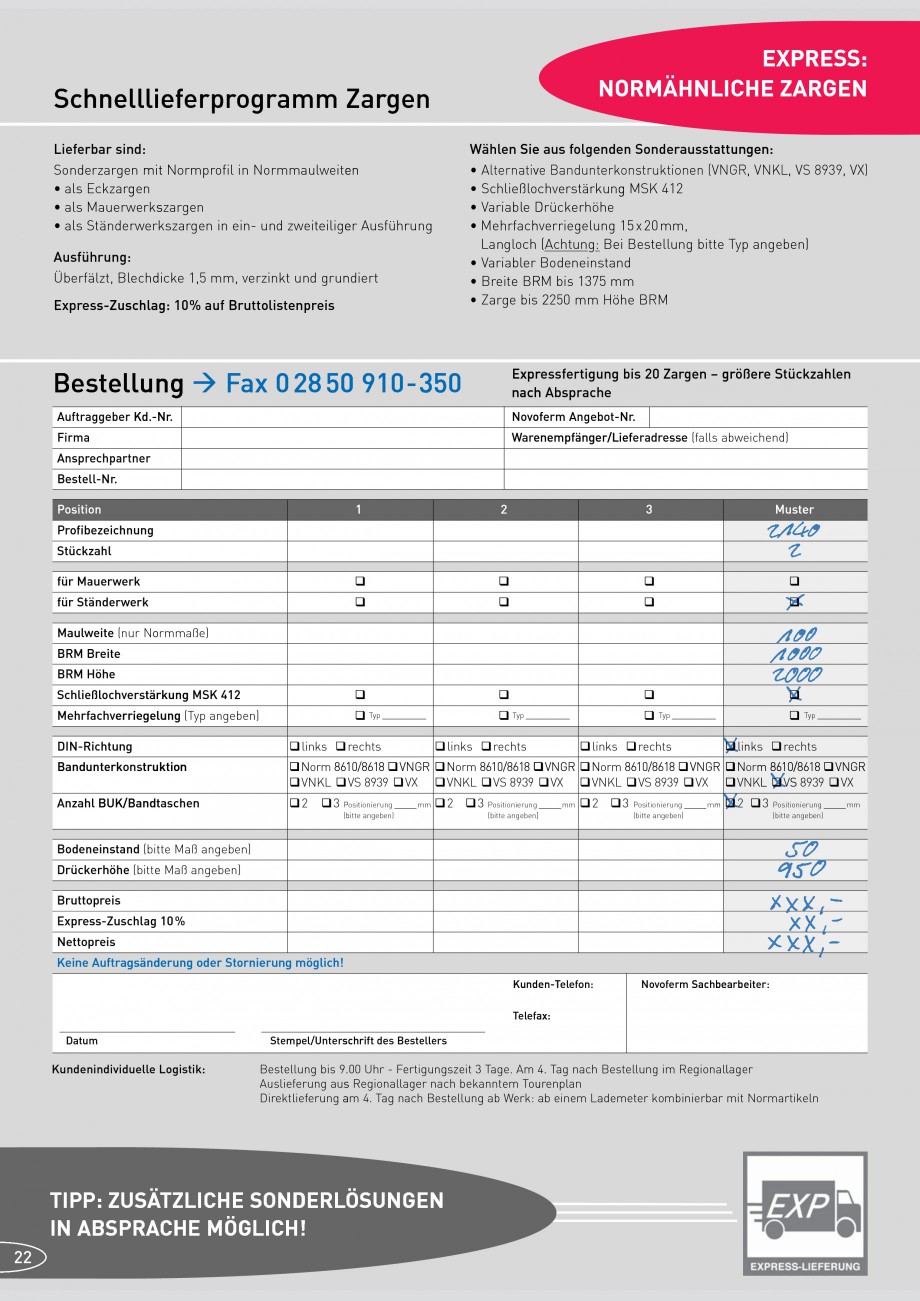

struktionen V8610/V8618 VX 7611 VN 7608 / 120 mm / 160 mm Tectus s. Seite 16 Befestigungsanker für 2-teilige Ausführung Bleieinlagen-Möglichkeiten hinter Spiegel und Teil- oder Vollauskleidung mit und ohne Bodeneinstand 21 Schnelllieferprogramm Zargen Lieferbar sind: Sonderzargen mit Normprofil in Normmaulweiten EXPRESS: EXPRESS: NORMÄHNLICHE ZARGEN NORMÄHNLICHE ZARGEN Wählen Sie aus folgenden Sonderausstattungen: Ausführung: g: Express-Zuschlag: 10 % auf Bruttolistenpreis Bestellung Auftraggeber Kd.-Nr. Firma Ansprechpartner Bestell-Nr. Position Position Profibezeichnung Stückzahl für Mauerwerk für Ständerwerk Maulweite BRM Breite BRM Höhe Fax 0 28 50 910-350 Fax 910 - 350 Expressfertigung bis 20 Zargen – größere Stückzahlen nach Absprache Novoferm Angebot-Nr. Warenempfänger/Lieferadresse 1 2 3 Muster Muster Schließlochverstärkung MSK 412 Mehrfachverriegelung DIN-Richtung Bandunterkonstruktion Anzahl BUK/Bandtaschen 6 6 mm 6 6 mm 6 6 mm m 6

Pagina 22-Caracteristicile tehnice pentru usile rezistente la foc NOVOFERM Fisa tehnica Germana struktionen...

Pagina 23 - Caracteristicile tehnice pentru usile rezistente la foc NOVOFERM Fisa tehnica Germana 6
...

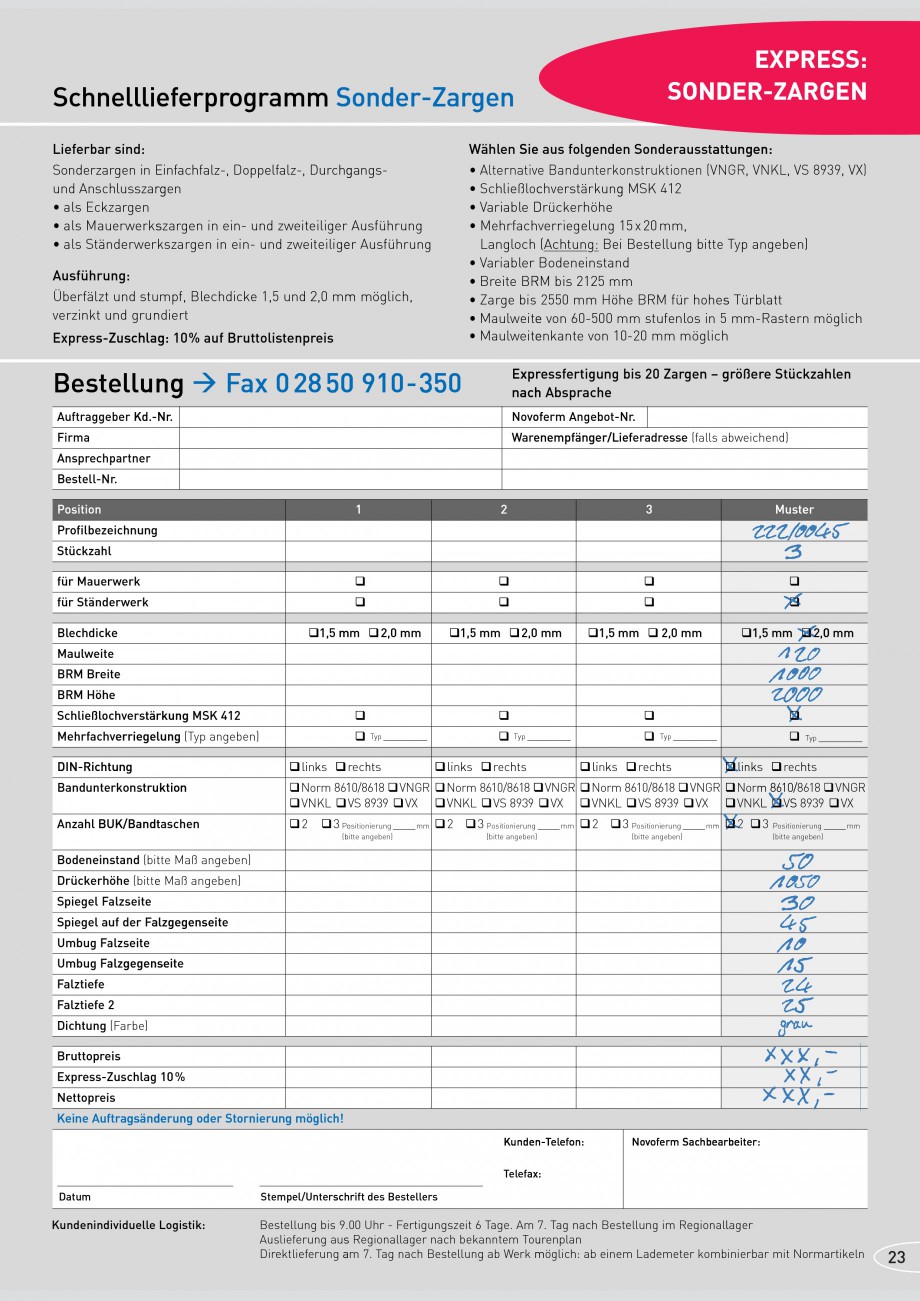

6 mm Bodeneinstand Drückerhöhe Bruttopreis Express-Zuschlag 10 % Nettopreis Keine Auftragsänderung oder Stornierung möglich! Auftragsänderung Stornierung Kunden-Telefon: Telefax: Datum Stempel/Unterschrift des Bestellers Novoferm Sachbearbeiter: Kundenindividuelle Logistik: TIPP: ZUSÄTZLICHE SONDERLÖSUNGEN ZUSÄTZLICHE SONDERLÖSUNGEN Ä IN ABSPRACHE MÖGLICH! ABSPRACHE 22 Schnelllieferprogramm Sonder-Zargen Sonder-Zargen Lieferbar sind: Sonderzargen in Einfachfalz-, Doppelfalz-, Durchgangsund Anschlusszargen EXPRESS: EXPRESS: SONDER-ZARGEN SONDER-ZARGEN Wählen Sie aus folgenden Sonderausstattungen: g: Ausführung: Express-Zuschlag: 10 % auf Bruttolistenpreis Bestellung Auftraggeber Kd.-Nr. Firma Ansprechpartner Bestell-Nr. Position Position Profilbezeichnung Stückzahl für Mauerwerk für Ständerwerk Blechdicke Maulweite BRM Breite BRM Höhe Fax 0 28 50 910-350 Fax 910 - 350 Expressfertigung bis 20 Zargen – größere Stückzahlen nach Absprache Novoferm Angebot-

Pagina 23-Caracteristicile tehnice pentru usile rezistente la foc NOVOFERM Fisa tehnica Germana 6
mm
...

Pagina 24 - Caracteristicile tehnice pentru usile rezistente la foc NOVOFERM Fisa tehnica Germana Nr...

Nr. Warenempfänger/Lieferadresse 1 2 3 Muster Muster 1,5 mm 2,0 mm 1,5 mm 2,0 mm 1,5 mm 2,0 mm 1,5 mm 2,0 mm Schließlochverstärkung MSK 412 Mehrfachverriegelung DIN-Richtung Bandunterkonstruktion Anzahl BUK/Bandtaschen Bodeneinstand Drückerhöhe Spiegel Falzseite Spiegel auf der Falzgegenseite Umbug Falzseite Umbug Falzgegenseite Falztiefe Falztiefe 2 Dichtung Bruttopreis Express-Zuschlag 10 % Nettopreis Keine Auftragsänderung oder Stornierung möglich! Auftragsänderung Stornierung Kunden-Telefon: Telefax: Datum Stempel/Unterschrift des Bestellers Novoferm Sachbearbeiter: Kundenindividuelle Logistik: 23 Novoferm. Direkt vor Ort. Europaweit. Die Novoferm Group ist einer der führenden europäischen Systemanbieter für Türen, Tore, Zargen und Antriebe. Wir bieten ein großes Produkt- und Leistungsspektrum für den privaten, gewerblichen und industriellen Einsatz. Alle unsere Produkte werden nach höchsten Qualitätsstandards auf dem neuesten Stand der Technik gefe
