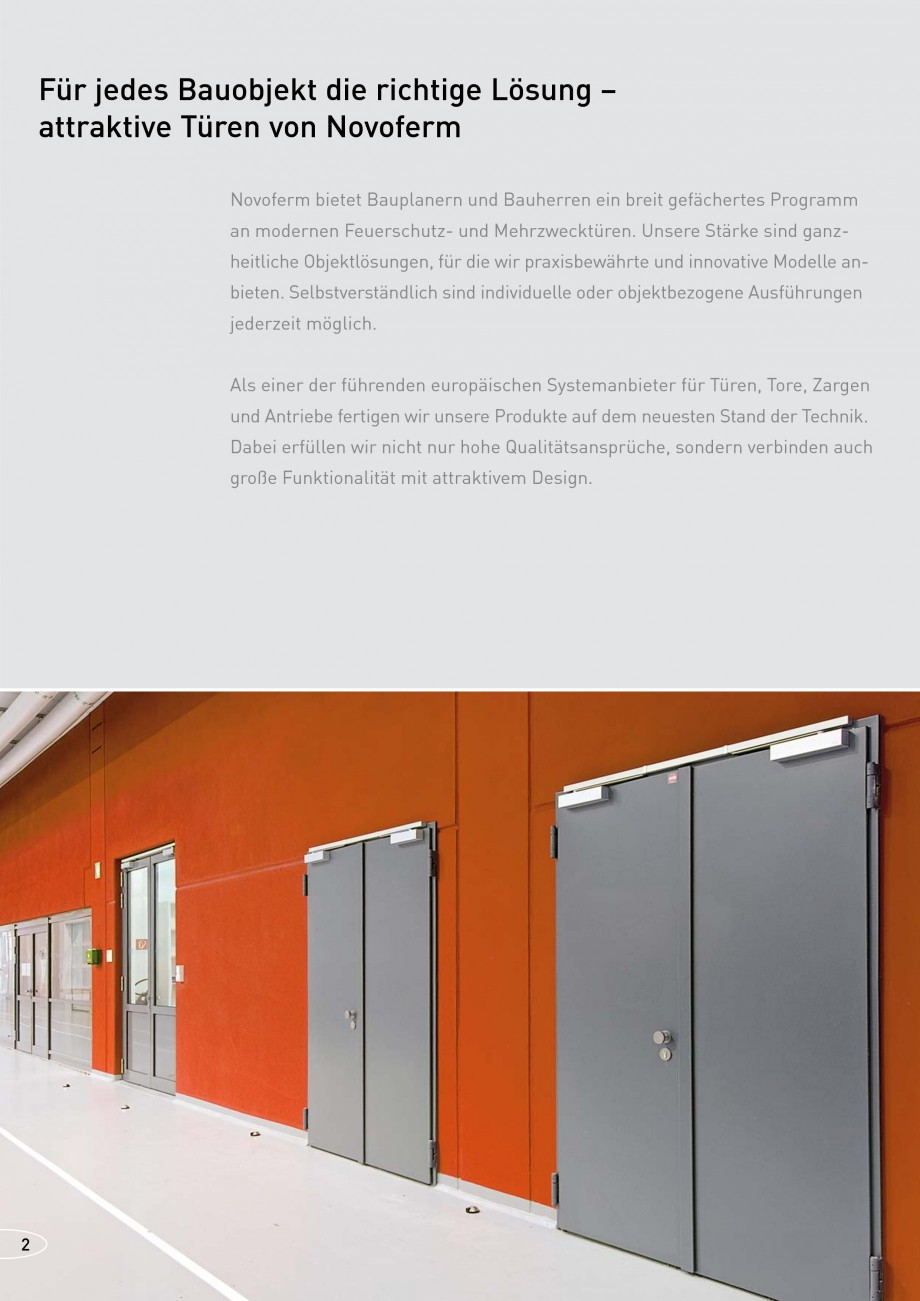

Für jedes Bauobjekt die richtige Tür Anwendungslösungen für Gewerbe und Industrie ® Für jedes Bauobjekt die richtige Lösung – attraktive Türen von Novoferm Novoferm bietet Bauplanern und Bauherren ein breit gefächertes Programm an modernen Feuerschutz- und Mehrzwecktüren. Unsere Stärke sind ganzheitliche Objektlösungen, für die wir praxisbewährte und innovative Modelle anbieten. Selbstverständlich sind individuelle oder objektbezogene Ausführungen jederzeit möglich. Als einer der führenden europäischen Systemanbieter für Türen, Tore, Zargen und Antriebe fertigen wir unsere Produkte auf dem neuesten Stand der Technik. Dabei erfüllen wir nicht nur hohe Qualitätsansprüche, sondern verbinden auch große Funktionalität mit attraktivem Design. 2 Inhalt Feuerschutztüren Technische Details T30-1 N2/50 Klappe, T30-1 N2/50, T30-1 H8-5 T30-2 N22/50, T30-2 N22 T90-1 N9, T90-1 N19 T90-2 N29, T90-2 N39 Maßtabellen Normtüren T30/T90 Rauchschutztüren Stahltüren mi

Pagina 1-Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana Für jedes Bauobjekt die richtige...

Pagina 2 - Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana t Rauchschutzausstattung...

t Rauchschutzausstattung Stahltüren MZ-1, MZ-2, MZ 53-1, MZ 53-2 Sondertüren Trafotüren, Schallschutztüren, Gewahrsamstüren Technische Details, Zeichnungen Montagevorteile, Wandanschlüsse Schwellen, Ankerpläne Tabellarische Programmübersicht 4 6 8 10 12 14 16 18 20 22 24 26 28 30 30 33 34 Handfeste Montagevorteile von Novoferm Türen 1. Schnelle Zargenhinterfüllung • mit zugelassenen Formteilen aus Mineralwolle 2. Unsichtbare Schraubmontage • einfach schrauben statt schweißen • hochwertige Zargenoptik bleibt erhalten • für Sichtbeton und Sichtmauerwerk 3. Trockenbau / F90-Montagewände • T90-Türen schon ab 100 mm DINWänden, für praktisch alle gängigen Brandwandsysteme • T30- und Mehrzwecktüren mit verdeckter Schraubmontage für makellose Türoptik Türen von Novoferm – mehr als einfach nur „Stahltüren“ Durch ihre attraktive Bauform mit wohnraum-tauglichem Dickfalz und die aufwendige Verarbeitung sind Novoferm Stahltüren auch für hochwertige Bauobj

Pagina 3 - Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana ekte ideal geeignet....

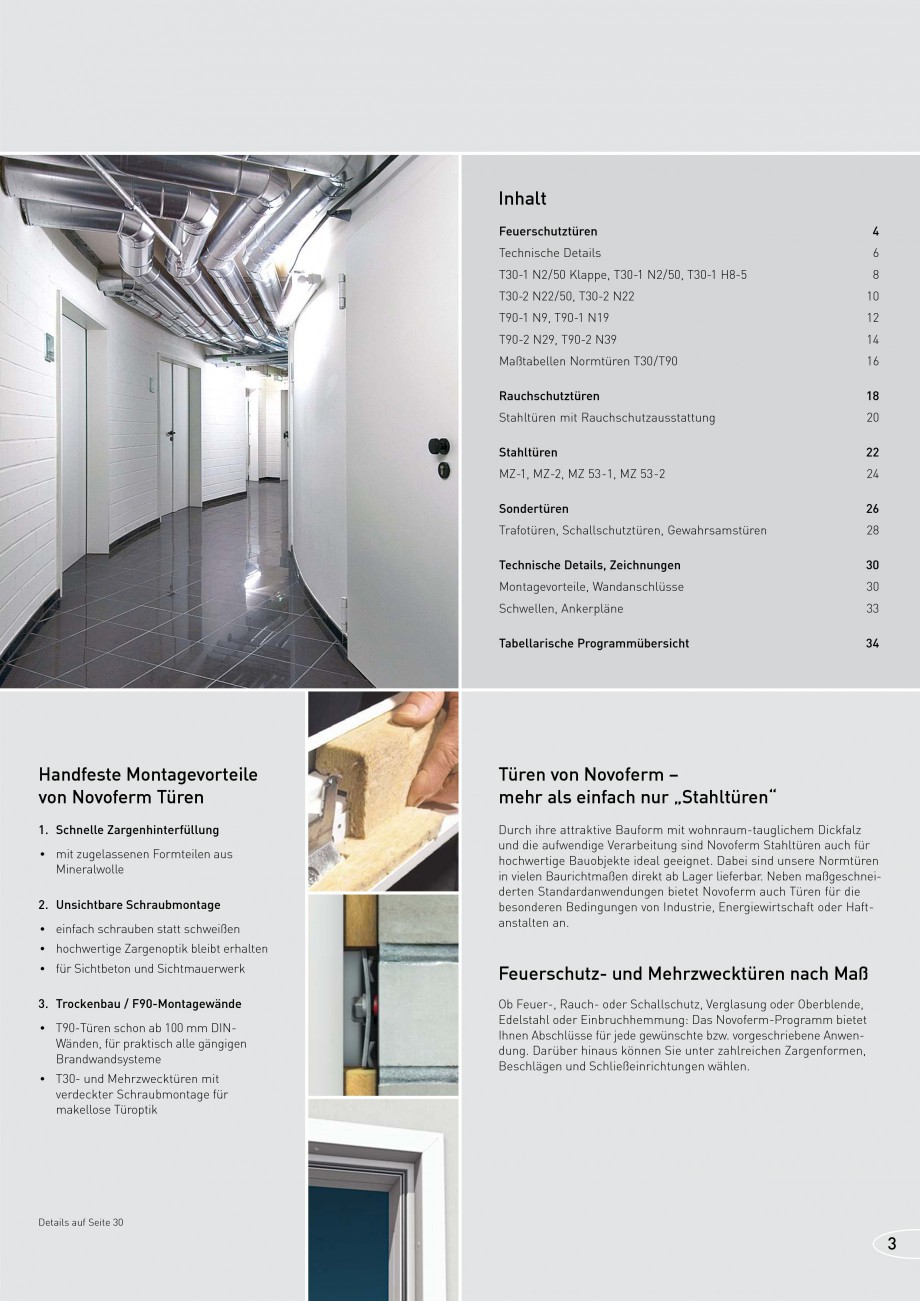

ekte ideal geeignet. Dabei sind unsere Normtüren in vielen Baurichtmaßen direkt ab Lager lieferbar. Neben maßgeschneiderten Standardanwendungen bietet Novoferm auch Türen für die besonderen Bedingungen von Industrie, Energiewirtschaft oder Haftanstalten an. Feuerschutz- und Mehrzwecktüren nach Maß Ob Feuer-, Rauch- oder Schallschutz, Verglasung oder Oberblende, Edelstahl oder Einbruchhemmung: Das Novoferm-Programm bietet Ihnen Abschlüsse für jede gewünschte bzw. vorgeschriebene Anwendung. Darüber hinaus können Sie unter zahlreichen Zargenformen, Beschlägen und Schließeinrichtungen wählen. Details auf Seite 30 3 Feuerschutztüren T30 / T90 – entfachen Begeisterung Als Spezialist für Stahltüren bietet Novoferm eine breite Palette allgemein bauaufsichtlich zugelassener Feuerschutztüren. Ob T30 oder T90, ob Normausführung oder mit hochwertigen Sonderausstattungen – hier ﬁnden Sie für praktisch jede Anwendung die passende Lösung. Vollverzinkte und grundierte

Pagina 3-Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana ekte ideal geeignet. Dabei sind...

Pagina 4 - Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana Feuerschutztüren sind...

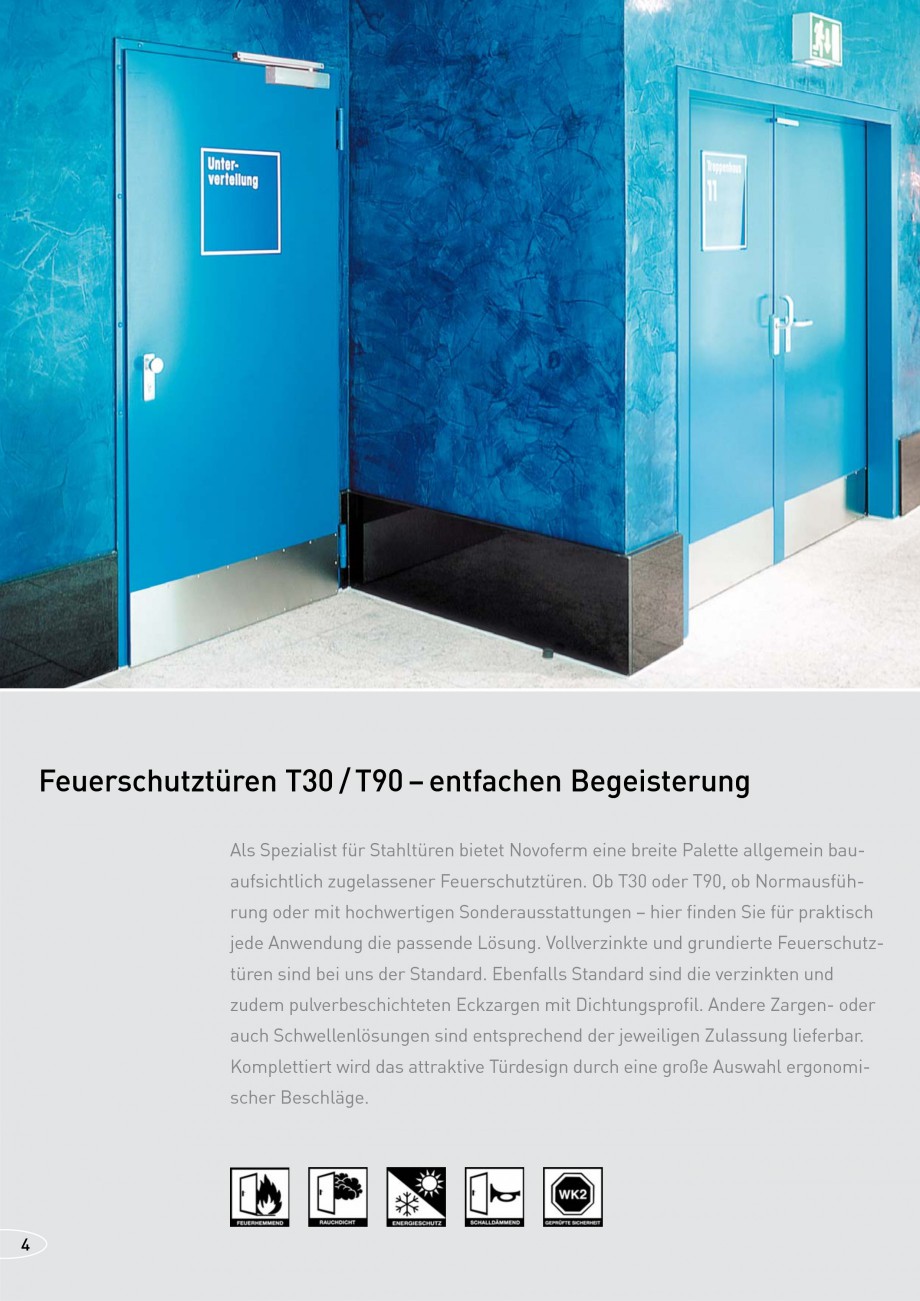

Feuerschutztüren sind bei uns der Standard. Ebenfalls Standard sind die verzinkten und zudem pulverbeschichteten Eckzargen mit Dichtungsproﬁl. Andere Zargen- oder auch Schwellenlösungen sind entsprechend der jeweiligen Zulassung lieferbar. Komplettiert wird das attraktive Türdesign durch eine große Auswahl ergonomischer Beschläge. 4 Standard heißt mehr als „von der Stange“ Eine große Auswahl an lieferbaren Ausführungen, Größen und Ausstattungen erlaubt den Einbau individueller, auf Ihr Objekt zugeschnittener Feuerschutztüren. Auch für vielfältige Sonderanwendungen bieten wir passende Abschlüsse an – schildern Sie uns einfach Ihren Bedarf, wir haben die Lösung. Für jeden Anspruch die richtige Bauform Gerade für hochwertige Bauobjekte bewähren sich unsere Feuerschutztüren der N-Baureihe. Ihre aufwendige Verarbeitung, die attraktive, auch für Wohnräume geeignete Bauform und die vielfältigen Sonderausstattungen machen sie zur ersten Wahl für anspruchsvoll

Pagina 4-Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana Feuerschutztüren sind bei uns der ...

Pagina 5 - Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana e Bauherren.

Die...

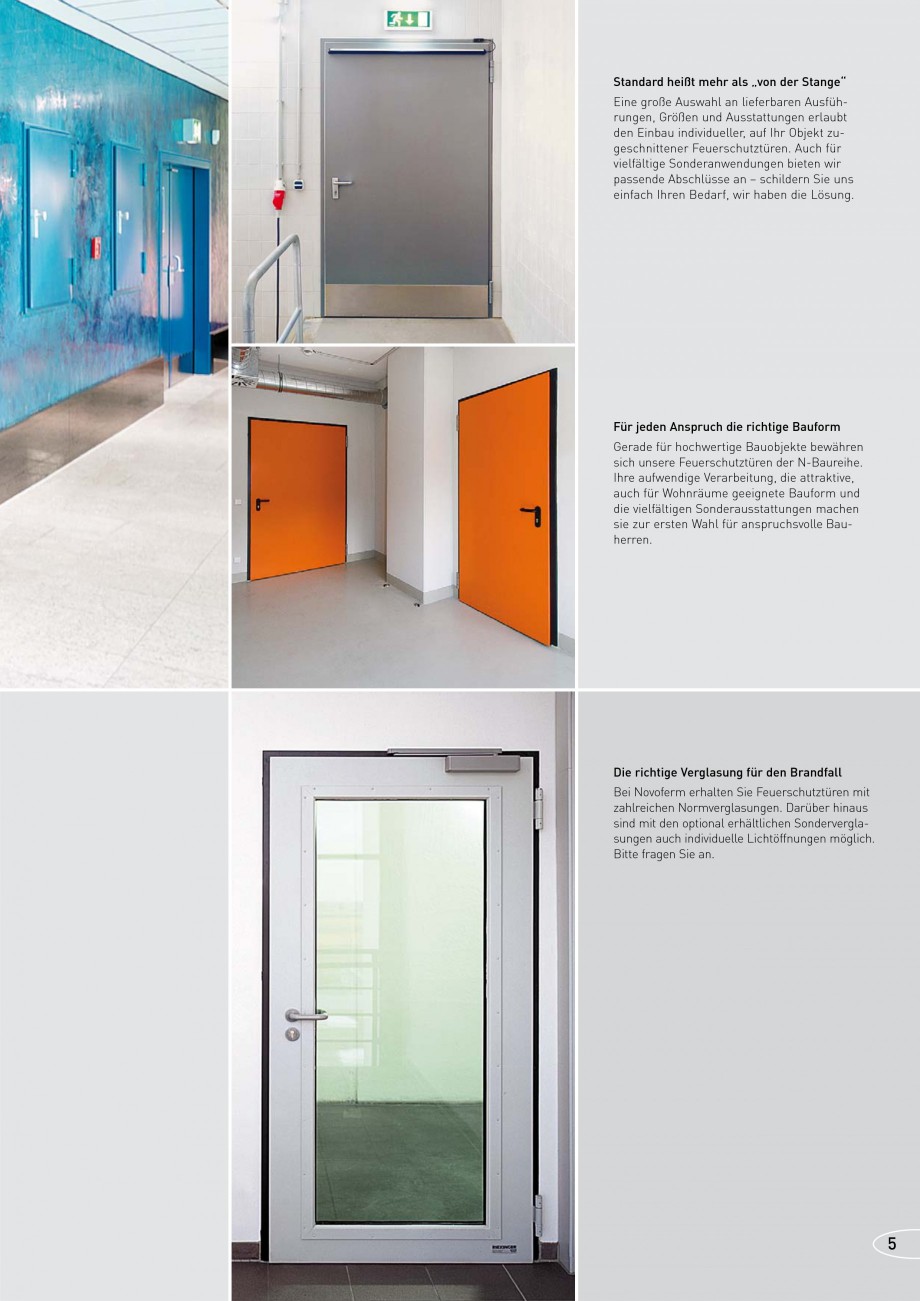

e Bauherren. Die richtige Verglasung für den Brandfall Bei Novoferm erhalten Sie Feuerschutztüren mit zahlreichen Normverglasungen. Darüber hinaus sind mit den optional erhältlichen Sonderverglasungen auch individuelle Lichtöffnungen möglich. Bitte fragen Sie an. 5 Standardausführung Sonderausführung Türblatt: aus verzinkten, maschinell besonders gerichteten Feinblechen, dreiseitig gefälzt, daher wohntürgleicher Dickfalz (Typ H8-5 Dünnfalz) samt Brandschutzisolierung. Wärmedämmung nach DIN 52619. Verglaste Türen mit Brandschutzglas entsprechend der Zulassung für die Innenanwendung. Zarge: verzinkt, Standardausführung als Eckzarge mit Dichtungsprofil in EPDMQualität. Montage bei einflügeligen Türen mit Breite > 1250 mm sowie bei allen zweiflügeligen Türen geschraubt mit Mauerdübelankern. Beschläge: dreiteilige Konstruktionsbänder mit Kugellagerringen, Zapfen, Türschließer nach DIN EN 1154 (Türen T30-1 mit kugelgelagertem Konstruktionsband und mit Federb

Pagina 5-Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana e Bauherren.

Die richtige...

Pagina 6 - Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana and nach DIN 18272,...

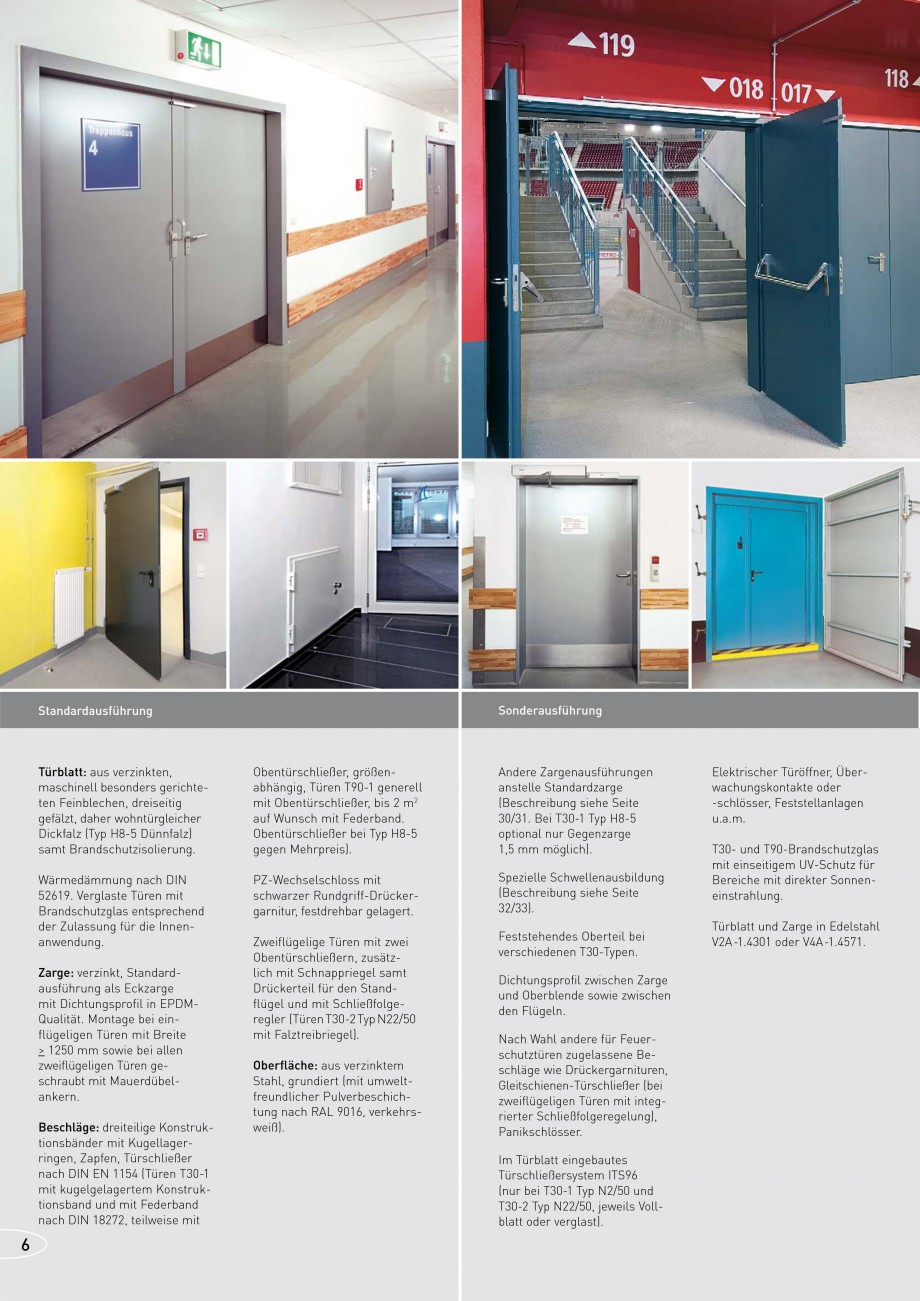

and nach DIN 18272, teilweise mit Obentürschließer, größenabhängig, Türen T90-1 generell mit Obentürschließer, bis 2 m2 auf Wunsch mit Federband. Obentürschließer bei Typ H8-5 gegen Mehrpreis). PZ-Wechselschloss mit schwarzer Rundgriff-Drückergarnitur, festdrehbar gelagert. Zweiflügelige Türen mit zwei Obentürschließern, zusätzlich mit Schnappriegel samt Drückerteil für den Standflügel und mit Schließfolgeregler (Türen T30-2 Typ N22/50 mit Falztreibriegel). Oberfläche: aus verzinktem Stahl, grundiert (mit umweltfreundlicher Pulverbeschichtung nach RAL 9016, verkehrsweiß). Andere Zargenausführungen anstelle Standardzarge (Beschreibung siehe Seite 30/31. Bei T30-1 Typ H8-5 optional nur Gegenzarge 1,5 mm möglich). Spezielle Schwellenausbildung (Beschreibung siehe Seite 32/33). Feststehendes Oberteil bei verschiedenen T30-Typen. Dichtungsprofil zwischen Zarge und Oberblende sowie zwischen den Flügeln. Nach Wahl andere für Feuerschutztüren zugelassene Beschläg

Pagina 6-Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana and nach DIN 18272, teilweise mit

...

Pagina 7 - Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana e wie Drückergarnituren...

e wie Drückergarnituren, Gleitschienen-Türschließer (bei zweiflügeligen Türen mit integrierter Schließfolgeregelung), Panikschlösser. Im Türblatt eingebautes Türschließersystem ITS96 (nur bei T30-1 Typ N2/50 und T30-2 Typ N22/50, jeweils Vollblatt oder verglast). Elektrischer Türöffner, Überwachungskontakte oder -schlösser, Feststellanlagen u.a.m. T30- und T90-Brandschutzglas mit einseitigem UV-Schutz für Bereiche mit direkter Sonneneinstrahlung. Türblatt und Zarge in Edelstahl V2A -1.4301 oder V4A -1.4571. 6 Typenübersicht Feuerschutztüren T30-Türen T30-1 Typ N2/50 Seite 8 T30-1 Typ N2/50 Seite 8 T30-1 Typ H8-5 Seite 8 T30-2 Typ N22/50 Seite 10 T90-Türen T30-2 Typ N22 Seite 10 T90-1 Typ N9 Seite 12 T90-1 Typ N19 Seite 12 T90-2 Typ N29 Seite 14 Verglasung Technische Beschreibung T90-2 Typ N39 Seite 14 Mehrzweck- und Feuerschutztüren von Novoferm erhalten Sie in der Regel mit unterschiedlichen Norm-, aber auch mit vielfältigen SonderVerglasungen. Norm

Pagina 8 - Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana verglasungen stehen in...

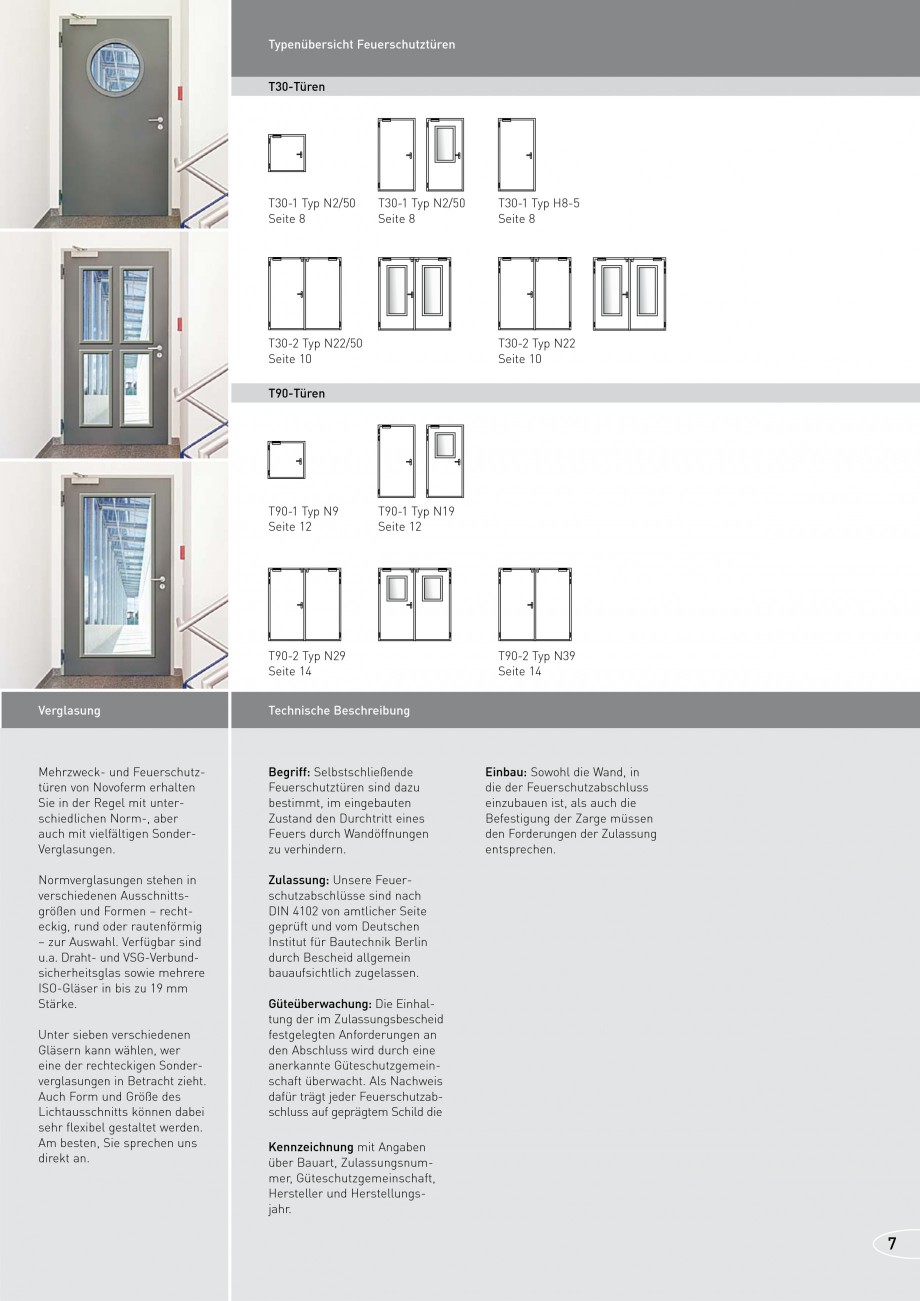

verglasungen stehen in verschiedenen Ausschnittsgrößen und Formen – rechteckig, rund oder rautenförmig – zur Auswahl. Verfügbar sind u.a. Draht- und VSG-Verbundsicherheitsglas sowie mehrere ISO-Gläser in bis zu 19 mm Stärke. Unter sieben verschiedenen Gläsern kann wählen, wer eine der rechteckigen Sonderverglasungen in Betracht zieht. Auch Form und Größe des Lichtausschnitts können dabei sehr flexibel gestaltet werden. Am besten, Sie sprechen uns direkt an. Begriff: Selbstschließende Feuerschutztüren sind dazu bestimmt, im eingebauten Zustand den Durchtritt eines Feuers durch Wandöffnungen zu verhindern. Zulassung: Unsere Feuerschutzabschlüsse sind nach DIN 4102 von amtlicher Seite geprüft und vom Deutschen Institut für Bautechnik Berlin durch Bescheid allgemein bauaufsichtlich zugelassen. Güteüberwachung: Die Einhaltung der im Zulassungsbescheid festgelegten Anforderungen an den Abschluss wird durch eine anerkannte Güteschutzgemeinschaft überwacht. Als Nachwe

Pagina 9 - Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana is dafür trägt jeder...

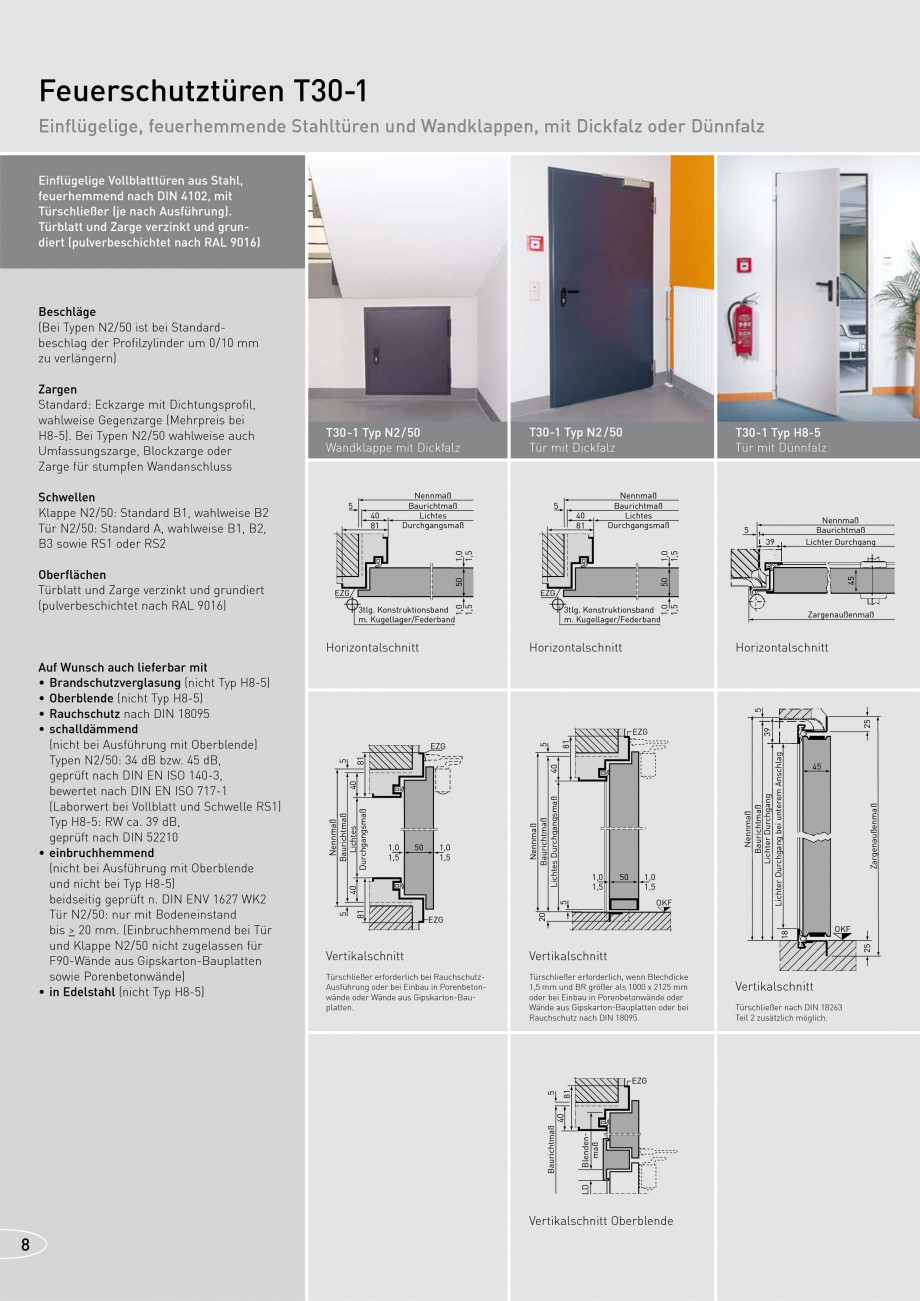

is dafür trägt jeder Feuerschutzabschluss auf geprägtem Schild die Kennzeichnung mit Angaben über Bauart, Zulassungsnummer, Güteschutzgemeinschaft, Hersteller und Herstellungsjahr. Einbau: Sowohl die Wand, in die der Feuerschutzabschluss einzubauen ist, als auch die Befestigung der Zarge müssen den Forderungen der Zulassung entsprechen. 7 Feuerschutztüren T30-1 Einflügelige, feuerhemmende Stahltüren und Wandklappen, mit Dickfalz oder Dünnfalz Einflügelige Vollblatttüren aus Stahl, feuerhemmend nach DIN 4102, mit Türschließer (je nach Ausführung). Türblatt und Zarge verzinkt und grundiert (pulverbeschichtet nach RAL 9016) Beschläge (Bei Typen N2/50 ist bei Standardbeschlag der Profilzylinder um 0/10 mm zu verlängern) Zargen Standard: Eckzarge mit Dichtungsprofil, wahlweise Gegenzarge (Mehrpreis bei H8-5). Bei Typen N2/50 wahlweise auch Umfassungszarge, Blockzarge oder Zarge für stumpfen Wandanschluss Schwellen Klappe N2/50: Standard B1, wahlweise B2 Tür N2/50: S

Pagina 10 - Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana tandard A, wahlweise B1...

tandard A, wahlweise B1, B2, B3 sowie RS1 oder RS2 Oberflächen Türblatt und Zarge verzinkt und grundiert (pulverbeschichtet nach RAL 9016) T30-1 Typ N2 /50 Wandklappe mit Dickfalz T30-1 Typ N2 /50 Tür mit Dickfalz T30-1 Typ H8-5 Tür mit Dünnfalz 5 40 81 Nennmaß Baurichtmaß Lichtes Durchgangsmaß 1,0 1,5 5 40 81 Nennmaß Baurichtmaß Lichtes Durchgangsmaß 1,0 1,5 5 39 Nennmaß Baurichtmaß Lichter Durchgang 50 EZG 1,0 1,5 3tlg. Konstruktionsband m. Kugellager/Federband EZG 3tlg. Konstruktionsband m. Kugellager/Federband 1,0 1,5 Zargenaußenmaß Horizontalschnitt Auf Wunsch auch lieferbar mit • Brandschutzverglasung (nicht Typ H8-5) • Oberblende (nicht Typ H8-5) • Rauchschutz nach DIN 18095 • schalldämmend (nicht bei Ausführung mit Oberblende) Typen N2/50: 34 dB bzw. 45 dB, geprüft nach DIN EN ISO 140-3, bewertet nach DIN EN ISO 717-1 (Laborwert bei Vollblatt und Schwelle RS1) Typ H8-5: RW ca. 39 dB, geprüft nach DIN 52210 • einbruchhemmend (nicht bei A

Pagina 10-Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana tandard A, wahlweise B1, B2, B3...

Pagina 11 - Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana usführung mit...

usführung mit Oberblende und nicht bei Typ H8-5) beidseitig geprüft n. DIN ENV 1627 WK2 Tür N2/50: nur mit Bodeneinstand bis > 20 mm. (Einbruchhemmend bei Tür und Klappe N2/50 nicht zugelassen für F90-Wände aus Gipskarton-Bauplatten sowie Porenbetonwände) • in Edelstahl (nicht Typ H8-5) Horizontalschnitt 50 Horizontalschnitt 5 45 Nennmaß Baurichtmaß Lichter Durchgang Lichter Durchgang bei unterem Anschlag 39 45 18 OKF 25 EZG EZG 81 5 81 5 40 Nennmaß Baurichtmaß Lichtes Durchgangsmaß 40 Nennmaß Baurichtmaß Lichtes Durchgangsmaß 1,0 1,5 50 1,0 1,5 40 1,0 1,5 5 50 1,0 1,5 OKF 81 5 EZG Vertikalschnitt Türschließer erforderlich bei RauchschutzAusführung oder bei Einbau in Porenbetonwände oder Wände aus Gipskarton-Bauplatten. Vertikalschnitt Türschließer erforderlich, wenn Blechdicke 1,5 mm und BR größer als 1000 x 2125 mm oder bei Einbau in Porenbetonwände oder Wände aus Gipskarton-Bauplatten oder bei Rauchschutz nach DIN 18095. 20 Vertika

Pagina 11-Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana usführung mit Oberblende und nicht...

Pagina 12 - Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana lschnitt
Türschließer...

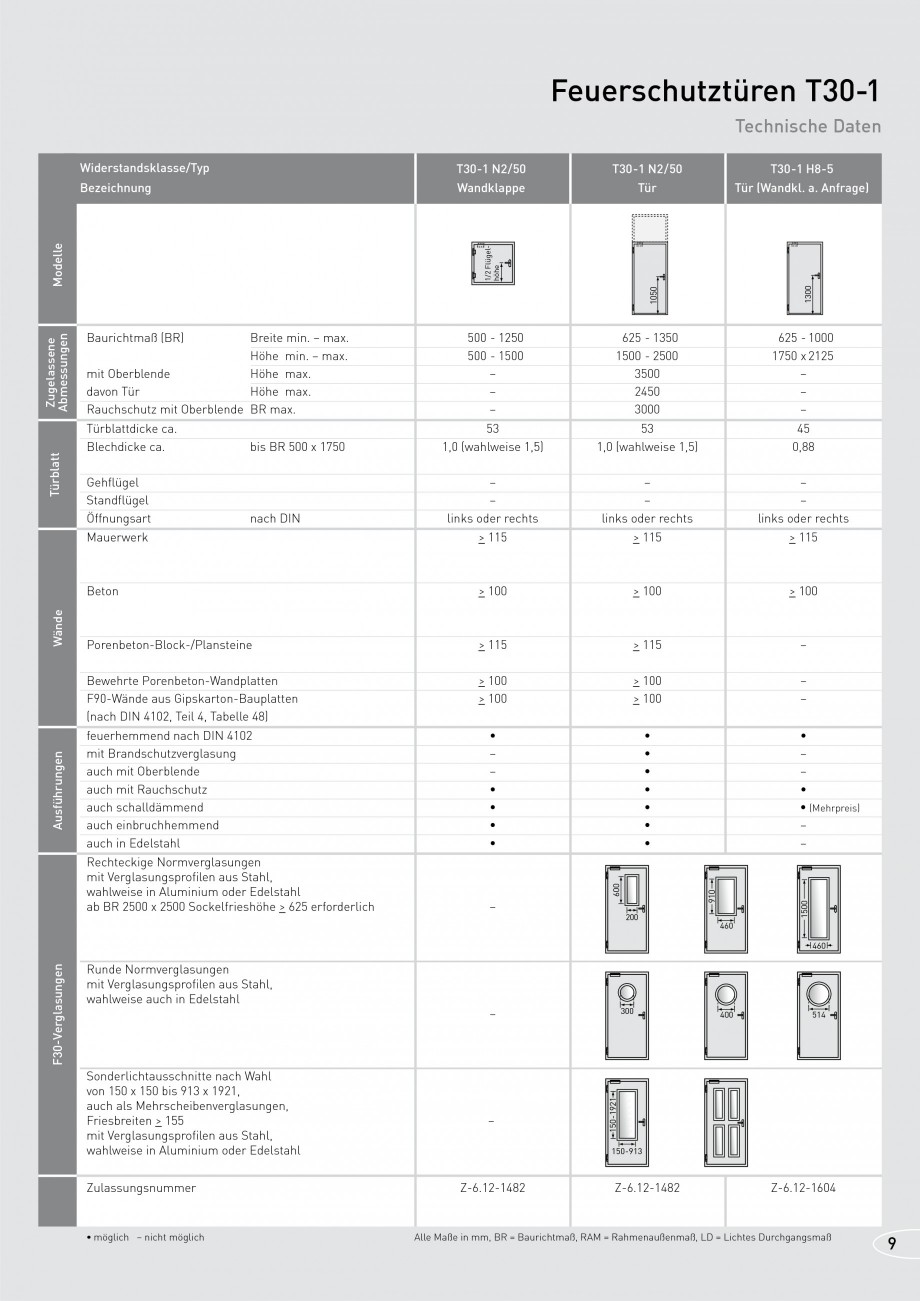

lschnitt Türschließer nach DIN 18263 Teil 2 zusätzlich möglich. EZG 81 5 Baurichtmaß 40 Vertikalschnitt Oberblende 8 LD Blendenmaß Zargenaußenmaß 25 Feuerschutztüren T30-1 Technische Daten Widerstandsklasse/Typ Bezeichnung T30-1 N2/50 Wandklappe T30-1 N2/50 Tür T30-1 H8-5 Tür (Wandkl. a. Anfrage) Modelle 1/2 Flügelhöhe Zugelassene Abmessungen Baurichtmaß (BR) Breite min. – max. Höhe min. – max. mit Oberblende Höhe max. davon Tür Höhe max. Rauchschutz mit Oberblende BR max. Türblattdicke ca. Blechdicke ca. Gehﬂügel Standﬂügel Öffnungsart Mauerwerk bis BR 500 x 1750 500 - 1250 500 - 1500 – – – 53 1,0 (wahlweise 1,5) – – links oder rechts > 115 625 - 1350 1500 - 2500 3500 2450 3000 53 1,0 (wahlweise 1,5) – – links oder rechts > 115 1050 625 - 1000 1750 x 2125 – – – 45 0,88 – – links oder rechts > 115 Türblatt nach DIN Beton Wände > 100 > 100 > 100 Porenbeton-Block-/Plansteine Bewehrte Porenbeton-Wandplatten

Pagina 12-Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana lschnitt
Türschließer nach DIN...

Pagina 13 - Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana F90-Wände aus...

F90-Wände aus Gipskarton-Bauplatten (nach DIN 4102, Teil 4, Tabelle 48) feuerhemmend nach DIN 4102 mit Brandschutzverglasung auch mit Oberblende auch mit Rauchschutz auch schalldämmend auch einbruchhemmend auch in Edelstahl Rechteckige Normverglasungen mit Verglasungsproﬁlen aus Stahl, wahlweise in Aluminium oder Edelstahl ab BR 2500 x 2500 Sockelfrieshöhe > 625 erforderlich > 115 > 100 > 100 • – – • • • • > 115 > 100 > 100 • • • • • • • – – – • – – • • (Mehrpreis) – – Ausführungen 600 910 – 200 460 460 F30-Verglasungen Runde Normverglasungen mit Verglasungsproﬁlen aus Stahl, wahlweise auch in Edelstahl – 300 400 514 Sonderlichtausschnitte nach Wahl von 150 x 150 bis 913 x 1921, auch als Mehrscheibenverglasungen, Friesbreiten > 155 mit Verglasungsproﬁlen aus Stahl, wahlweise in Aluminium oder Edelstahl Zulassungsnummer – Z-6.12-1482 150-1921 150-913 Z-6.12-1482 Z-6.12-1604 • möglich – nicht möglich

Pagina 14 - Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana

Alle Maße in mm, BR ...

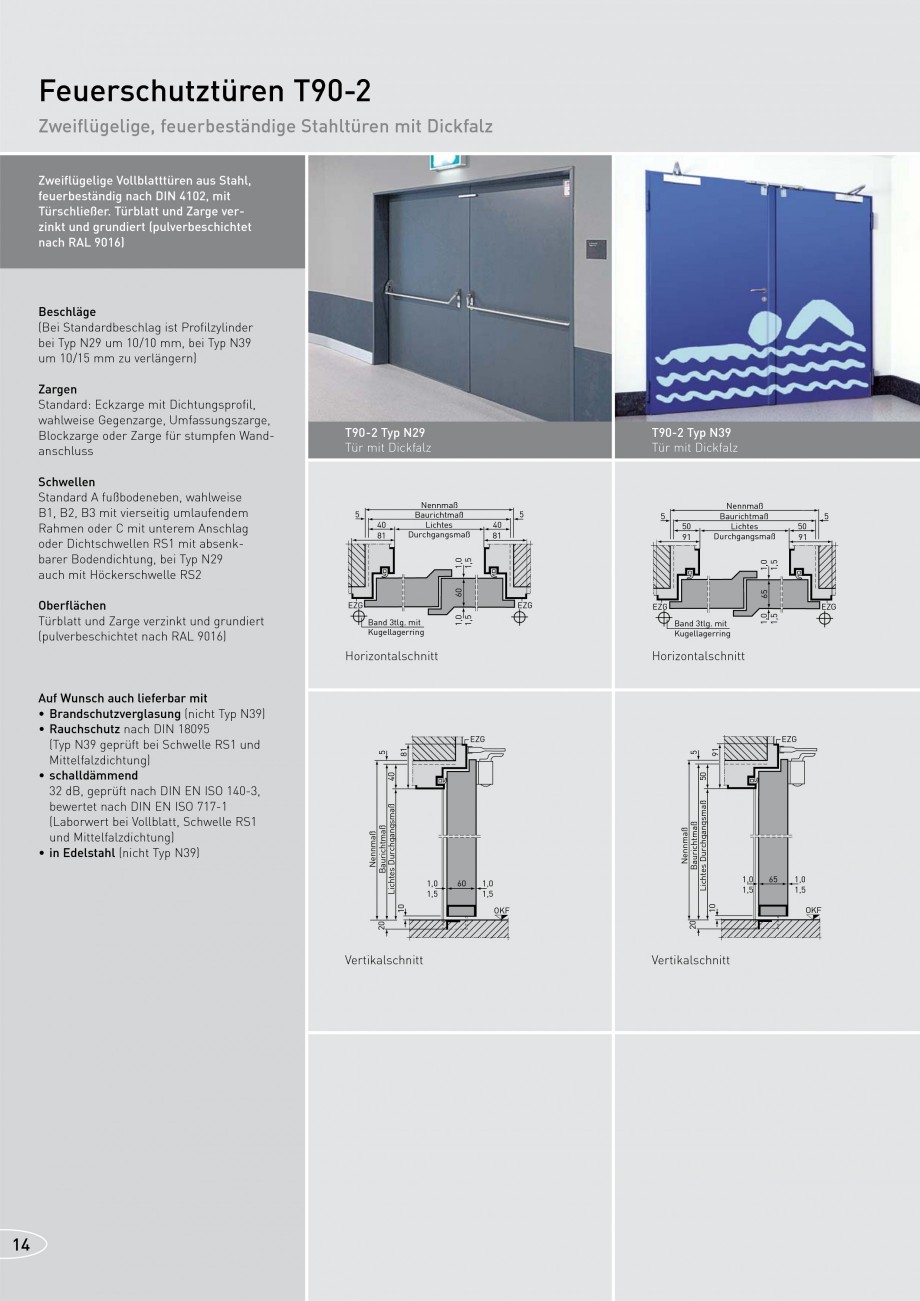

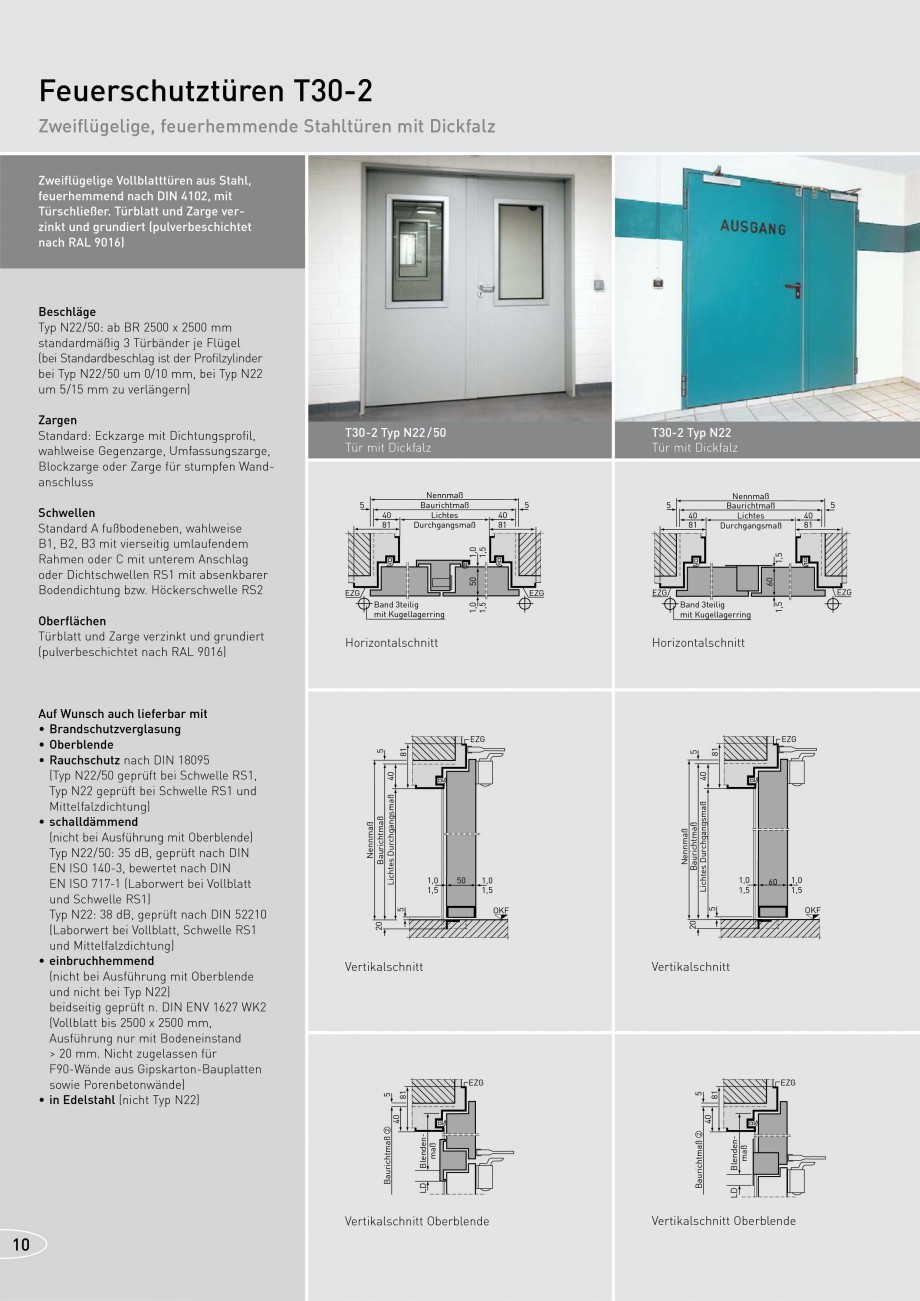

Alle Maße in mm, BR = Baurichtmaß, RAM = Rahmenaußenmaß, LD = Lichtes Durchgangsmaß 1500 1300 9 Feuerschutztüren T30-2 Zweiflügelige, feuerhemmende Stahltüren mit Dickfalz Zweiflügelige Vollblatttüren aus Stahl, feuerhemmend nach DIN 4102, mit Türschließer. Türblatt und Zarge verzinkt und grundiert (pulverbeschichtet nach RAL 9016) Beschläge Typ N22/50: ab BR 2500 x 2500 mm standardmäßig 3 Türbänder je Flügel (bei Standardbeschlag ist der Profilzylinder bei Typ N22/50 um 0/10 mm, bei Typ N22 um 5/15 mm zu verlängern) Zargen Standard: Eckzarge mit Dichtungsprofil, wahlweise Gegenzarge, Umfassungszarge, Blockzarge oder Zarge für stumpfen Wandanschluss Schwellen Standard A fußbodeneben, wahlweise B1, B2, B3 mit vierseitig umlaufendem Rahmen oder C mit unterem Anschlag oder Dichtschwellen RS1 mit absenkbarer Bodendichtung bzw. Höckerschwelle RS2 Oberflächen Türblatt und Zarge verzinkt und grundiert (pulverbeschichtet nach RAL 9016) T30-2 Typ N22 / 50 Tür

Pagina 15 - Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana mit Dickfalz

T30-2 Typ...

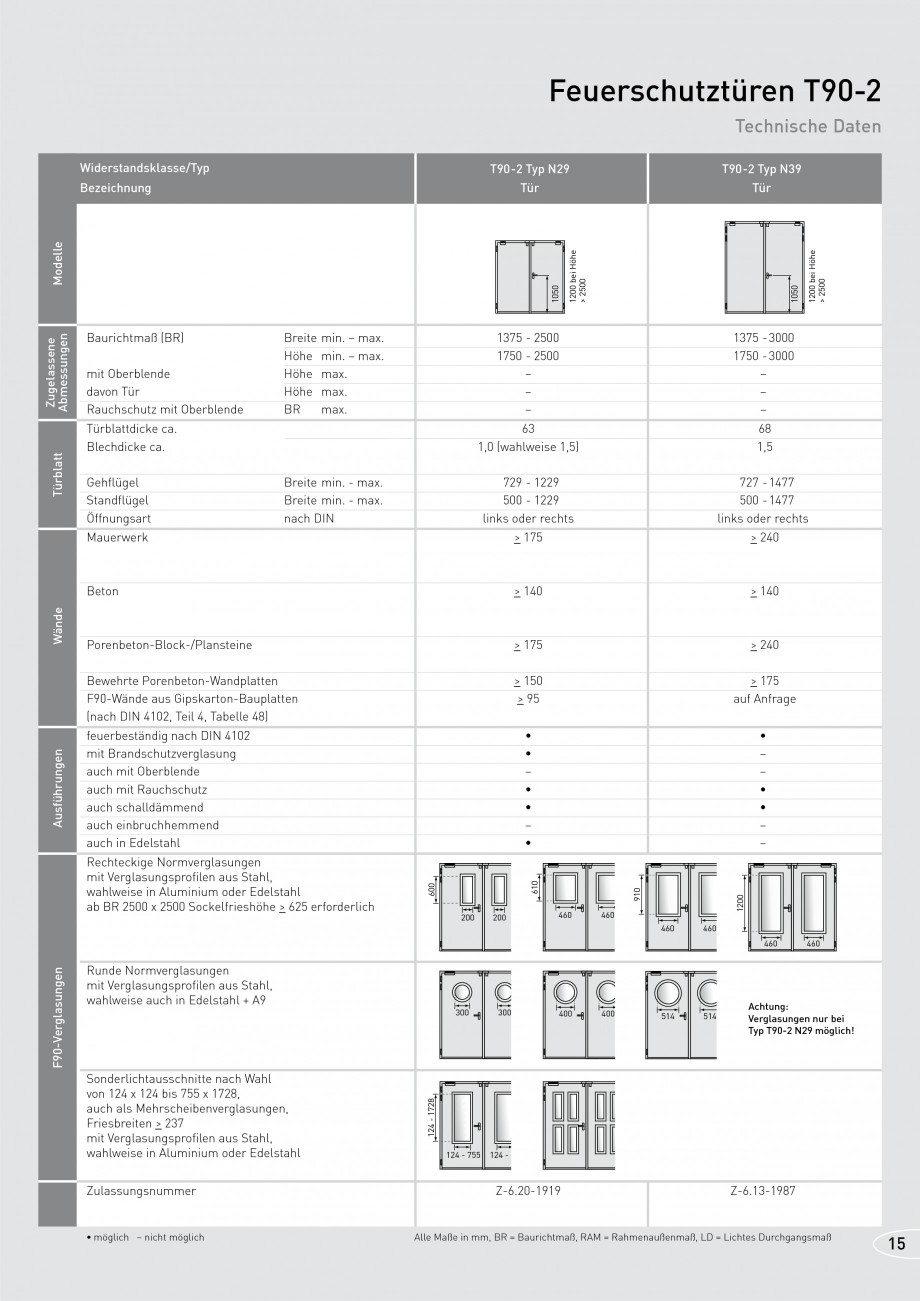

mit Dickfalz T30-2 Typ N22 Tür mit Dickfalz 5 40 81 Nennmaß Baurichtmaß Lichtes Durchgangsmaß 1,0 1,5 5 40 81 5 40 81 Nennmaß Baurichtmaß Lichtes Durchgangsmaß 5 40 81 50 60 1,5 EZG Band 3teilig mit Kugellagerring 1,0 1,5 EZG EZG Band 3teilig mit Kugellagerring 1,5 EZG Horizontalschnitt Horizontalschnitt Auf Wunsch auch lieferbar mit • Brandschutzverglasung • Oberblende • Rauchschutz nach DIN 18095 (Typ N22/50 geprüft bei Schwelle RS1, Typ N22 geprüft bei Schwelle RS1 und Mittelfalzdichtung) • schalldämmend (nicht bei Ausführung mit Oberblende) Typ N22/50: 35 dB, geprüft nach DIN EN ISO 140-3, bewertet nach DIN EN ISO 717-1 (Laborwert bei Vollblatt und Schwelle RS1) Typ N22: 38 dB, geprüft nach DIN 52210 (Laborwert bei Vollblatt, Schwelle RS1 und Mittelfalzdichtung) • einbruchhemmend (nicht bei Ausführung mit Oberblende und nicht bei Typ N22) beidseitig geprüft n. DIN ENV 1627 WK2 (Vollblatt bis 2500 x 2500 mm, Ausführung nur mit Bodeneinstand

Pagina 15-Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana mit Dickfalz

T30-2 Typ N22 Tür...

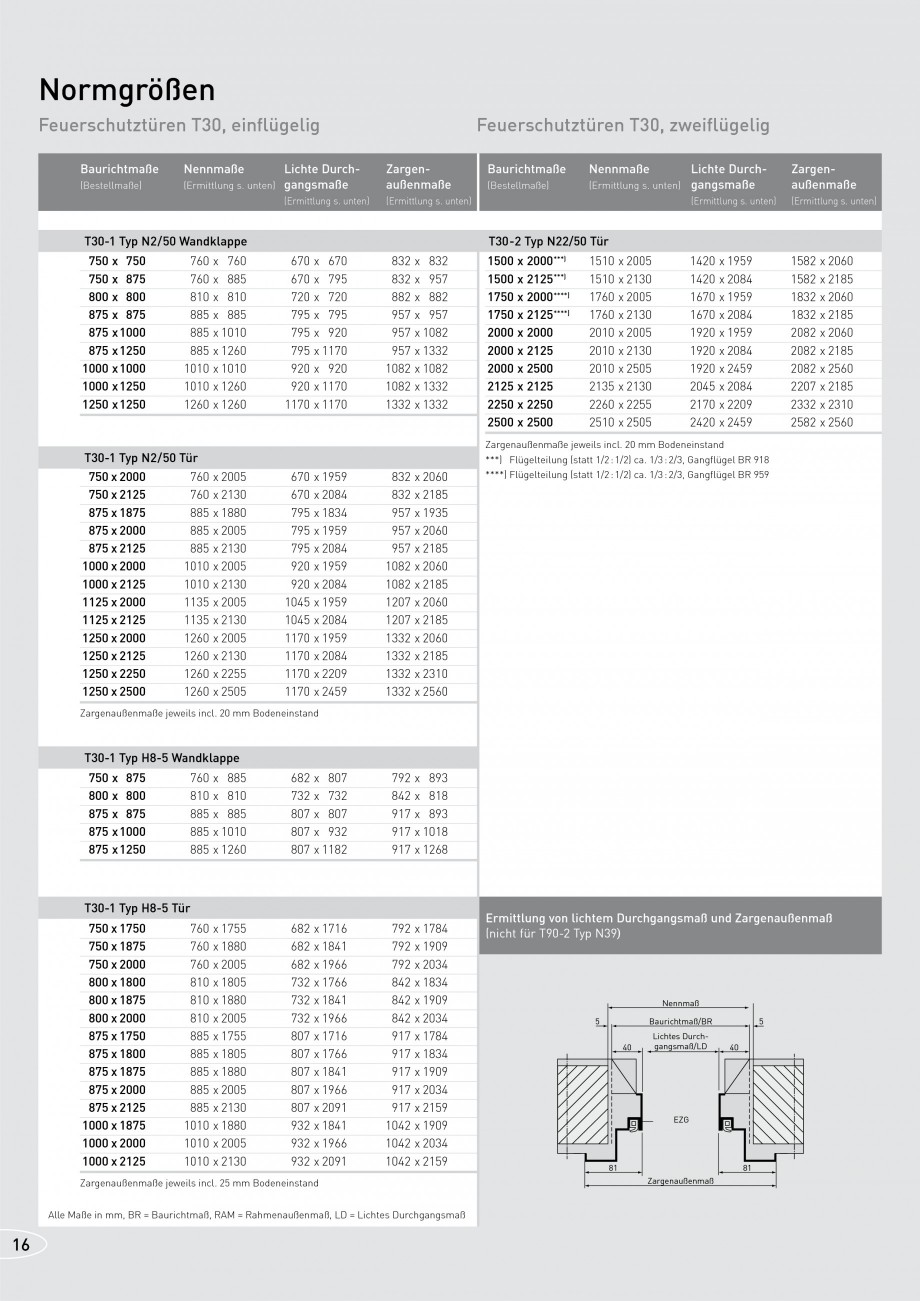

Pagina 16 - Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana > 20 mm. Nicht...

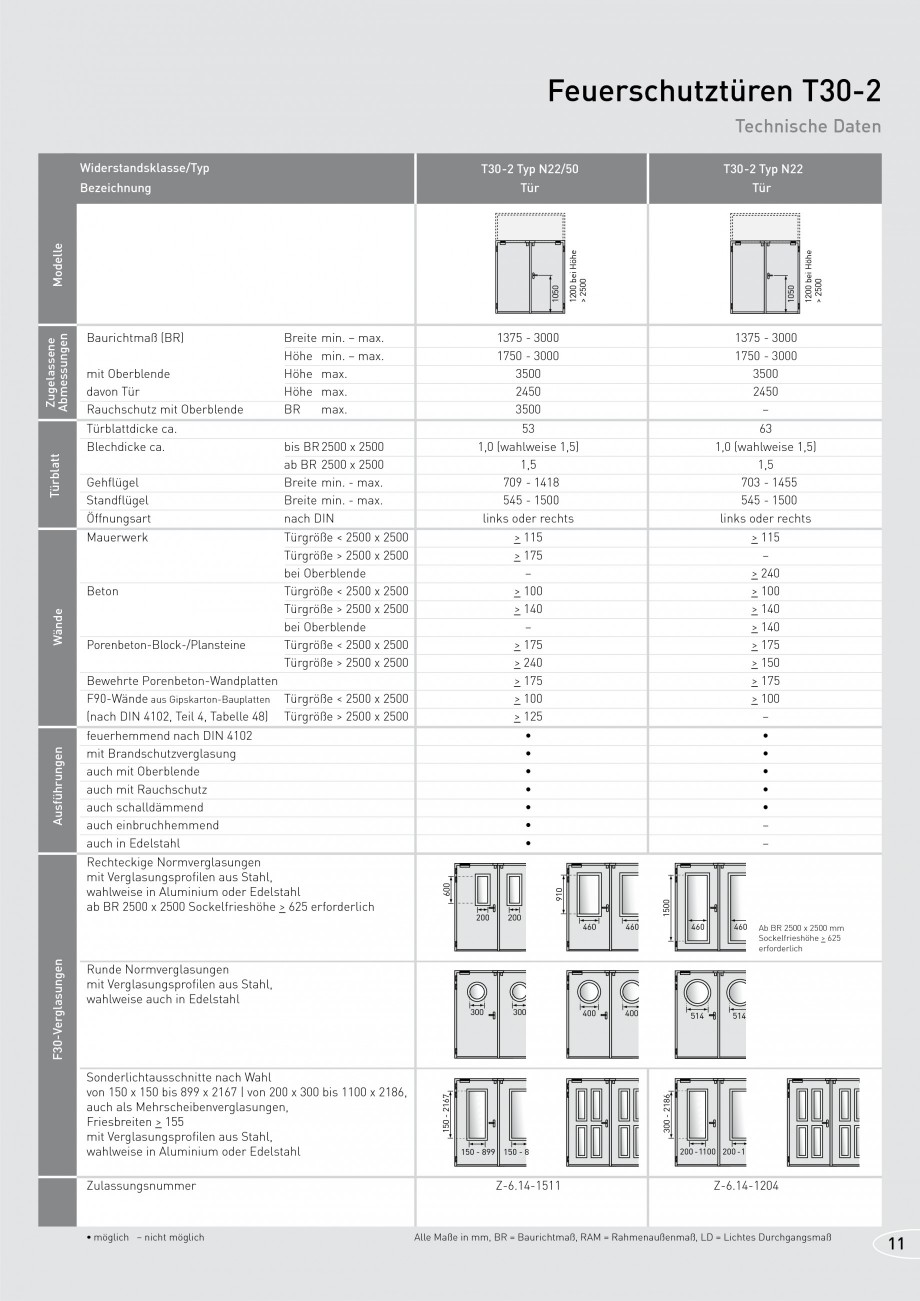

> 20 mm. Nicht zugelassen für F90-Wände aus Gipskarton-Bauplatten sowie Porenbetonwände) • in Edelstahl (nicht Typ N22) EZG 81 81 5 5 EZG Nennmaß Baurichtmaß Lichtes Durchgangsmaß 40 Nennmaß Baurichtmaß Lichtes Durchgangsmaß 40 1,0 1,5 5 50 1,0 1,5 OKF 1,0 1,5 5 60 1,0 1,5 OKF Vertikalschnitt 20 Vertikalschnitt EZG 81 81 5 5 20 EZG 40 2 Blendenmaß 2 40 LD Baurichtmaß Baurichtmaß Vertikalschnitt Oberblende Vertikalschnitt Oberblende 10 LD Blendenmaß Feuerschutztüren T30-2 Technische Daten Widerstandsklasse/Typ Bezeichnung T30-2 Typ N22/50 Tür T30-2 Typ N22 Tür Modelle 1200 bei Höhe > 2500 Zugelassene Abmessungen Baurichtmaß (BR) mit Oberblende davon Tür Rauchschutz mit Oberblende Türblattdicke ca. Blechdicke ca. Gehﬂügel Standﬂügel Öffnungsart Mauerwerk Breite Höhe Höhe Höhe BR min. – max. min. – max. max. max. max. 1375 - 3000 1750 - 3000 3500 2450 3500 53 1,0 (wahlweise 1,5) 1,5 709 - 1418 545 - 1500 links oder

Pagina 16-Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana > 20 mm. Nicht zugelassen für...

Pagina 17 - Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana rechts > 115 > 175 –...

rechts > 115 > 175 – > 100 > 140 – > 175 > 240 > 175 > 100 > 125 • • • • • • • 1375 - 3000 1750 - 3000 3500 2450 – 63 1,0 (wahlweise 1,5) 1,5 703 - 1455 545 - 1500 links oder rechts > 115 – > 240 > 100 > 140 > 140 > 175 > 150 > 175 > 100 – • • • • • – – bis BR 2500 x 2500 ab BR 2500 x 2500 Breite min. - max. Breite min. - max. nach DIN Türgröße < 2500 x 2500 Türgröße > 2500 x 2500 bei Oberblende Türgröße < 2500 x 2500 Türgröße > 2500 x 2500 bei Oberblende Türgröße < 2500 x 2500 Türgröße > 2500 x 2500 Türblatt Beton Wände Porenbeton-Block-/Plansteine Bewehrte Porenbeton-Wandplatten F90-Wände aus Gipskarton-Bauplatten Türgröße < 2500 x 2500 (nach DIN 4102, Teil 4, Tabelle 48) Türgröße > 2500 x 2500 feuerhemmend nach DIN 4102 mit Brandschutzverglasung auch mit Oberblende auch mit Rauchschutz auch schalldämmend auch einbruchhemmend auch in Edelstahl Rechteckige Normverglasungen mit Verglasungsproﬁlen aus Stahl, wahl

Pagina 17-Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana rechts > 115 > 175 – > 100 > 140...

Pagina 18 - Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana weise in Aluminium oder...

weise in Aluminium oder Edelstahl ab BR 2500 x 2500 Sockelfrieshöhe > 625 erforderlich Ausführungen 600 910 200 200 460 460 1500 460 460 Ab BR 2500 x 2500 mm Sockelfrieshöhe > 625 erforderlich F30-Verglasungen Runde Normverglasungen mit Verglasungsproﬁlen aus Stahl, wahlweise auch in Edelstahl 300 300 400 400 514 514 Sonderlichtausschnitte nach Wahl von 150 x 150 bis 899 x 2167 | von 200 x 300 bis 1100 x 2186, auch als Mehrscheibenverglasungen, Friesbreiten > 155 mit Verglasungsproﬁlen aus Stahl, wahlweise in Aluminium oder Edelstahl Zulassungsnummer 150 - 2167 300 - 2186 150 - 899 150 - 8 200 - 1100 200 - 1 Z-6.14-1511 Z-6.14-1204 • möglich – nicht möglich Alle Maße in mm, BR = Baurichtmaß, RAM = Rahmenaußenmaß, LD = Lichtes Durchgangsmaß 1200 bei Höhe > 2500 1050 1050 11 Feuerschutztüren T90-1 Einflügelige, feuerbeständige Stahltüren und Wandklappen mit Dickfalz Einflügelige Vollblatttüren bzw. -klappen aus Stahl, feuerbeständig nach

Pagina 18-Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana weise in Aluminium oder Edelstahl...

Pagina 19 - Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana DIN 4102, mit...

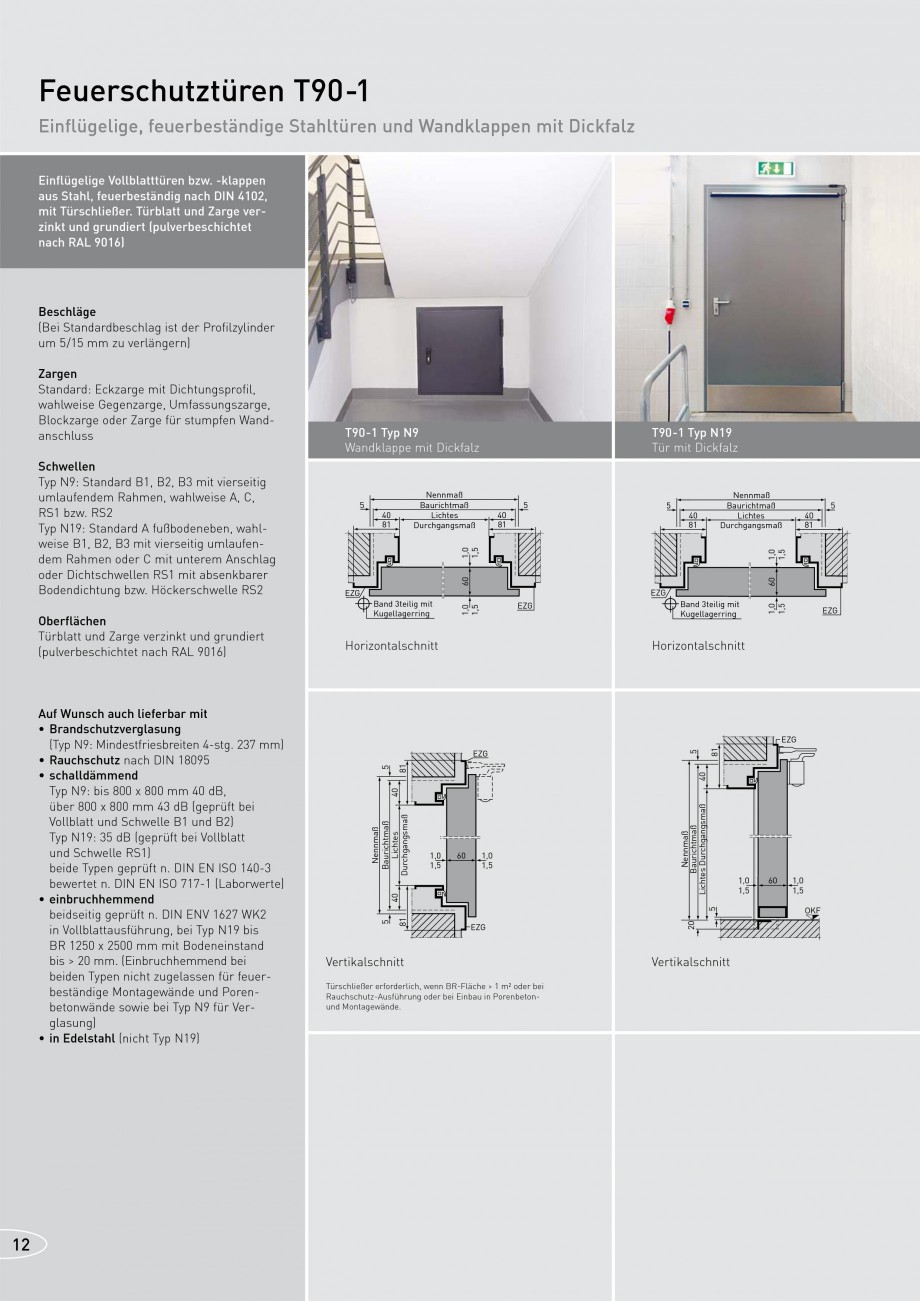

DIN 4102, mit Türschließer. Türblatt und Zarge verzinkt und grundiert (pulverbeschichtet nach RAL 9016) Beschläge (Bei Standardbeschlag ist der Profilzylinder um 5/15 mm zu verlängern) Zargen Standard: Eckzarge mit Dichtungsprofil, wahlweise Gegenzarge, Umfassungszarge, Blockzarge oder Zarge für stumpfen Wandanschluss Schwellen Typ N9: Standard B1, B2, B3 mit vierseitig umlaufendem Rahmen, wahlweise A, C, RS1 bzw. RS2 Typ N19: Standard A fußbodeneben, wahlweise B1, B2, B3 mit vierseitig umlaufendem Rahmen oder C mit unterem Anschlag oder Dichtschwellen RS1 mit absenkbarer Bodendichtung bzw. Höckerschwelle RS2 Oberflächen Türblatt und Zarge verzinkt und grundiert (pulverbeschichtet nach RAL 9016) T90-1 Typ N9 Wandklappe mit Dickfalz T90-1 Typ N19 Tür mit Dickfalz 5 40 81 Nennmaß Baurichtmaß Lichtes Durchgangsmaß 1,0 1,5 5 40 81 5 40 81 Nennmaß Baurichtmaß Lichtes Durchgangsmaß 1,0 1,5 5 40 81 60 EZG Band 3teilig mit Kugellagerring 1,0 1,5 EZG EZG Band 3teil

Pagina 19-Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana DIN 4102, mit Türschließer....

Pagina 20 - Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana ig mit Kugellagerring 1...

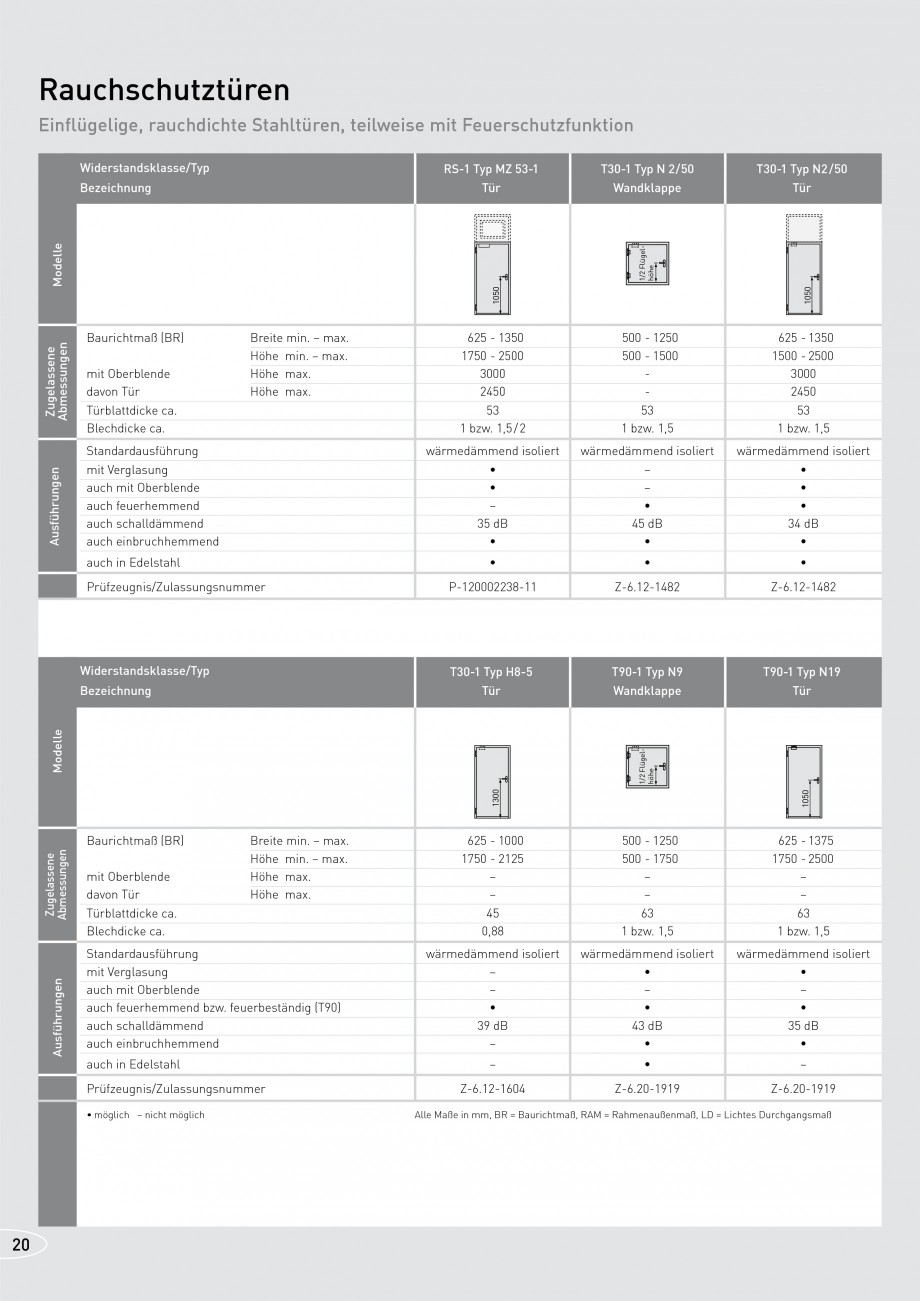

ig mit Kugellagerring 1,0 1,5 EZG Horizontalschnitt Horizontalschnitt Auf Wunsch auch lieferbar mit • Brandschutzverglasung (Typ N9: Mindestfriesbreiten 4-stg. 237 mm) • Rauchschutz nach DIN 18095 • schalldämmend Typ N9: bis 800 x 800 mm 40 dB, über 800 x 800 mm 43 dB (geprüft bei Vollblatt und Schwelle B1 und B2) Typ N19: 35 dB (geprüft bei Vollblatt und Schwelle RS1) beide Typen geprüft n. DIN EN ISO 140-3 bewertet n. DIN EN ISO 717-1 (Laborwerte) • einbruchhemmend beidseitig geprüft n. DIN ENV 1627 WK2 in Vollblattausführung, bei Typ N19 bis BR 1250 x 2500 mm mit Bodeneinstand bis > 20 mm. (Einbruchhemmend bei beiden Typen nicht zugelassen für feuerbeständige Montagewände und Porenbetonwände sowie bei Typ N9 für Verglasung) • in Edelstahl (nicht Typ N19) 60 EZG EZG 1,0 1,5 Nennmaß Baurichtmaß Lichtes Durchgangsmaß 40 81 1,0 1,5 5 5 60 1,0 1,5 OKF EZG Nennmaß Baurichtmaß Lichtes Durchgangsmaß 40 81 5 1,0 1,5 60 81 5 40 Vertikalschnitt Türsch

Pagina 20-Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana ig mit Kugellagerring 1,0 1,5 EZG

...

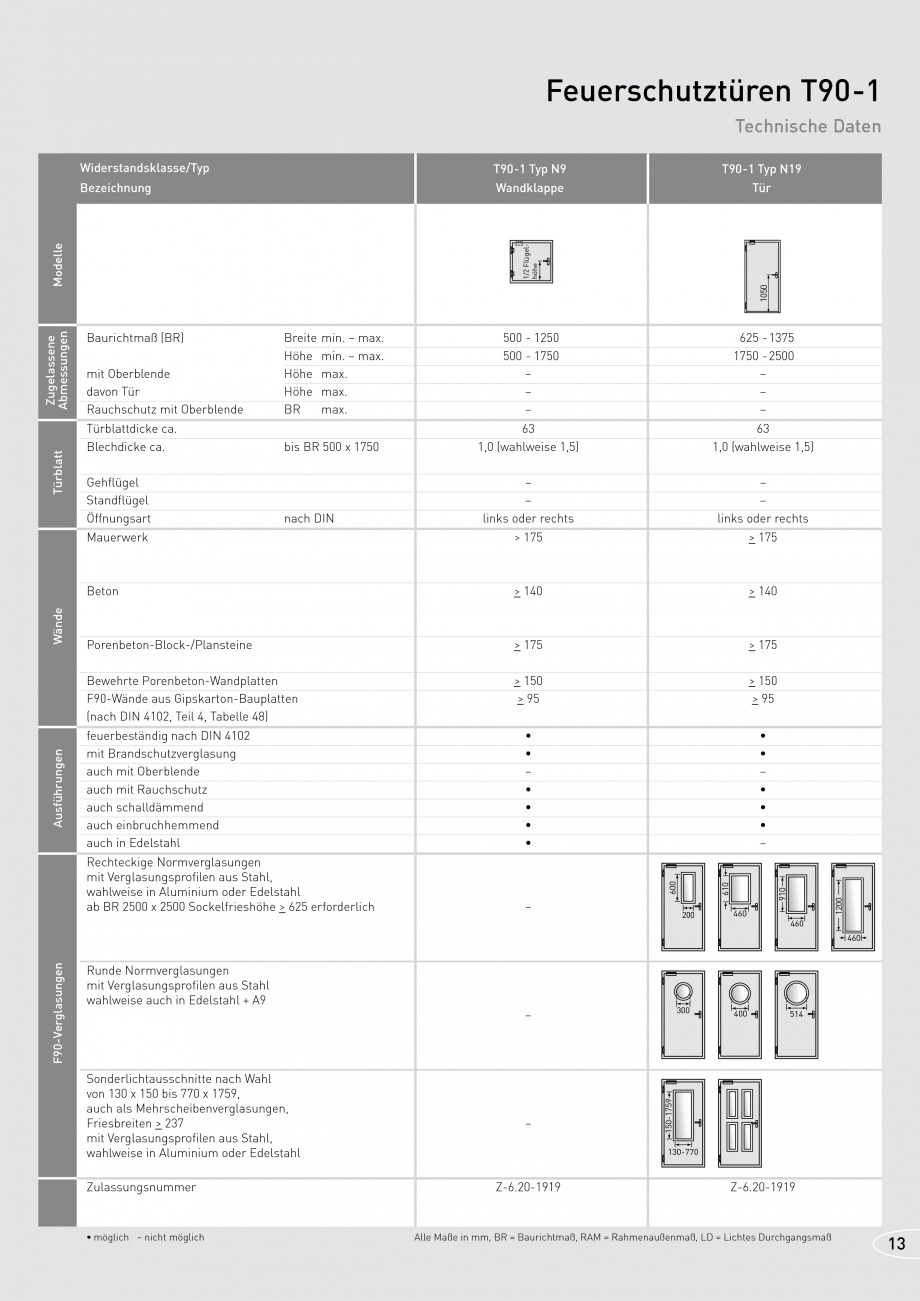

Pagina 21 - Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana ließer erforderlich,...

ließer erforderlich, wenn BR-Fläche > 1 m² oder bei Rauchschutz-Ausführung oder bei Einbau in Porenbetonund Montagewände. Vertikalschnitt 12 20 Feuerschutztüren T90-1 Technische Daten Widerstandsklasse/Typ Bezeichnung T90-1 Typ N9 Wandklappe T90-1 Typ N19 Tür Modelle 1/2 Flügelhöhe Zugelassene Abmessungen Baurichtmaß (BR) mit Oberblende davon Tür Rauchschutz mit Oberblende Türblattdicke ca. Blechdicke ca. Gehﬂügel Standﬂügel Öffnungsart Mauerwerk Breite Höhe Höhe Höhe BR min. – max. min. – max. max. max. max. 500 - 1250 500 - 1750 – – – 63 1,0 (wahlweise 1,5) – – links oder rechts > 175 625 - 1375 1750 - 2500 – – – 63 1,0 (wahlweise 1,5) – – links oder rechts > 175 Türblatt bis BR 500 x 1750 nach DIN Beton Wände > 140 > 140 Porenbeton-Block-/Plansteine Bewehrte Porenbeton-Wandplatten F90-Wände aus Gipskarton-Bauplatten (nach DIN 4102, Teil 4, Tabelle 48) feuerbeständig nach DIN 4102 mit Brandschutzverglasung auch mit

Pagina 21-Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana ließer erforderlich, wenn...

Pagina 22 - Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana Oberblende auch mit...

Oberblende auch mit Rauchschutz auch schalldämmend auch einbruchhemmend auch in Edelstahl Rechteckige Normverglasungen mit Verglasungsproﬁlen aus Stahl, wahlweise in Aluminium oder Edelstahl ab BR 2500 x 2500 Sockelfrieshöhe > 625 erforderlich > 175 > 150 > 95 • • – • • • • 600 > 175 > 150 > 95 • • – • • • – Ausführungen 610 1050 910 – 200 460 460 1200 460 514 F90-Verglasungen Runde Normverglasungen mit Verglasungsproﬁlen aus Stahl wahlweise auch in Edelstahl + A9 – 300 400 Sonderlichtausschnitte nach Wahl von 130 x 150 bis 770 x 1759, auch als Mehrscheibenverglasungen, Friesbreiten > 237 mit Verglasungsproﬁlen aus Stahl, wahlweise in Aluminium oder Edelstahl Zulassungsnummer – Z-6.20-1919 150-1759 130-770 Z-6.20-1919 • möglich – nicht möglich Alle Maße in mm, BR = Baurichtmaß, RAM = Rahmenaußenmaß, LD = Lichtes Durchgangsmaß 13 Feuerschutztüren T90-2 Zweiflügelige, feuerbeständige Stahltüren mit Dickfalz

Pagina 22-Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana Oberblende auch mit Rauchschutz...

Pagina 23 - Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana
Zweiflügelige...

Zweiflügelige Vollblatttüren aus Stahl, feuerbeständig nach DIN 4102, mit Türschließer. Türblatt und Zarge verzinkt und grundiert (pulverbeschichtet nach RAL 9016) Beschläge (Bei Standardbeschlag ist Profilzylinder bei Typ N29 um 10/10 mm, bei Typ N39 um 10/15 mm zu verlängern) Zargen Standard: Eckzarge mit Dichtungsprofil, wahlweise Gegenzarge, Umfassungszarge, Blockzarge oder Zarge für stumpfen Wandanschluss Schwellen Standard A fußbodeneben, wahlweise B1, B2, B3 mit vierseitig umlaufendem Rahmen oder C mit unterem Anschlag oder Dichtschwellen RS1 mit absenkbarer Bodendichtung, bei Typ N29 auch mit Höckerschwelle RS2 Oberflächen Türblatt und Zarge verzinkt und grundiert (pulverbeschichtet nach RAL 9016) T90-2 Typ N29 Tür mit Dickfalz T90-2 Typ N39 Tür mit Dickfalz 5 40 81 Nennmaß Baurichtmaß Lichtes Durchgangsmaß 1,0 1,5 5 40 81 5 50 91 Nennmaß Baurichtmaß Lichtes Durchgangsmaß 1,0 1,5 5 50 91 60 EZG Band 3tlg. mit Kugellagerring 1,0 1,5 EZG EZG Ban

Pagina 23-Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana
Zweiflügelige Vollblatttüren aus...

Pagina 24 - Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana d 3tlg. mit...

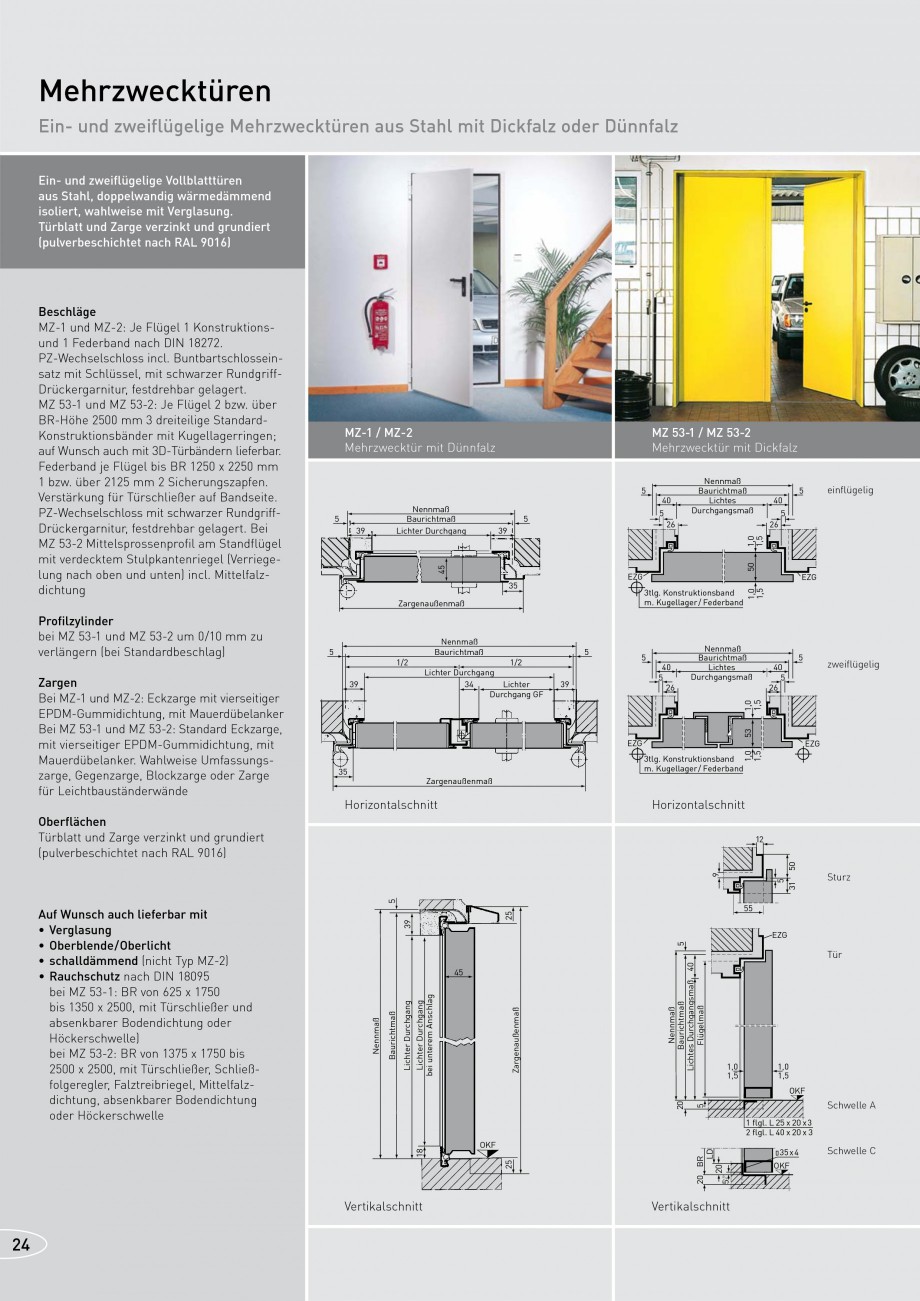

d 3tlg. mit Kugellagerring 1,0 1,5 65 EZG Horizontalschnitt Auf Wunsch auch lieferbar mit • Brandschutzverglasung (nicht Typ N39) • Rauchschutz nach DIN 18095 (Typ N39 geprüft bei Schwelle RS1 und Mittelfalzdichtung) • schalldämmend 32 dB, geprüft nach DIN EN ISO 140-3, bewertet nach DIN EN ISO 717-1 (Laborwert bei Vollblatt, Schwelle RS1 und Mittelfalzdichtung) • in Edelstahl (nicht Typ N39) Horizontalschnitt EZG 81 91 5 5 EZG 40 Nennmaß Baurichtmaß Lichtes Durchgangsmaß Nennmaß Baurichtmaß Lichtes Durchgangsmaß 50 1,0 1,5 10 60 1,0 1,5 OKF 1,0 1,5 10 65 1,0 1,5 OKF Vertikalschnitt 20 Vertikalschnitt 14 20 Feuerschutztüren T90-2 Technische Daten Widerstandsklasse/Typ Bezeichnung T90-2 Typ N29 Tür T90-2 Typ N39 Tür Modelle 1200 bei Höhe > 2500 Zugelassene Abmessungen Baurichtmaß (BR) mit Oberblende davon Tür Rauchschutz mit Oberblende Türblattdicke ca. Blechdicke ca. Gehﬂügel Standﬂügel Öffnungsart Mauerwerk Breite Höhe Höhe

Pagina 24-Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana d 3tlg. mit Kugellagerring 1,0 1,5
...

Pagina 25 - Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana Höhe BR

min. – max....

Höhe BR min. – max. min. – max. max. max. max. 1375 - 2500 1750 - 2500 – – – 63 1,0 (wahlweise 1,5) 1375 - 3000 1750 - 3000 – – – 68 1,5 727 - 1477 500 - 1477 links oder rechts > 240 Türblatt Breite min. - max. Breite min. - max. nach DIN 729 - 1229 500 - 1229 links oder rechts > 175 Beton Wände > 140 > 140 Porenbeton-Block-/Plansteine Bewehrte Porenbeton-Wandplatten F90-Wände aus Gipskarton-Bauplatten (nach DIN 4102, Teil 4, Tabelle 48) feuerbeständig nach DIN 4102 mit Brandschutzverglasung auch mit Oberblende auch mit Rauchschutz auch schalldämmend auch einbruchhemmend auch in Edelstahl Rechteckige Normverglasungen mit Verglasungsproﬁlen aus Stahl, wahlweise in Aluminium oder Edelstahl ab BR 2500 x 2500 Sockelfrieshöhe > 625 erforderlich > 175 > 150 > 95 • • – • • – • 610 > 240 > 175 auf Anfrage • – – • • – – Ausführungen 600 910 200 200 460 460 460 460 460 460 F90-Verglasungen Runde Normverglasungen mit Vergl

Pagina 25-Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana Höhe BR

min. – max. min. –...

Pagina 26 - Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana asungsproﬁlen aus...

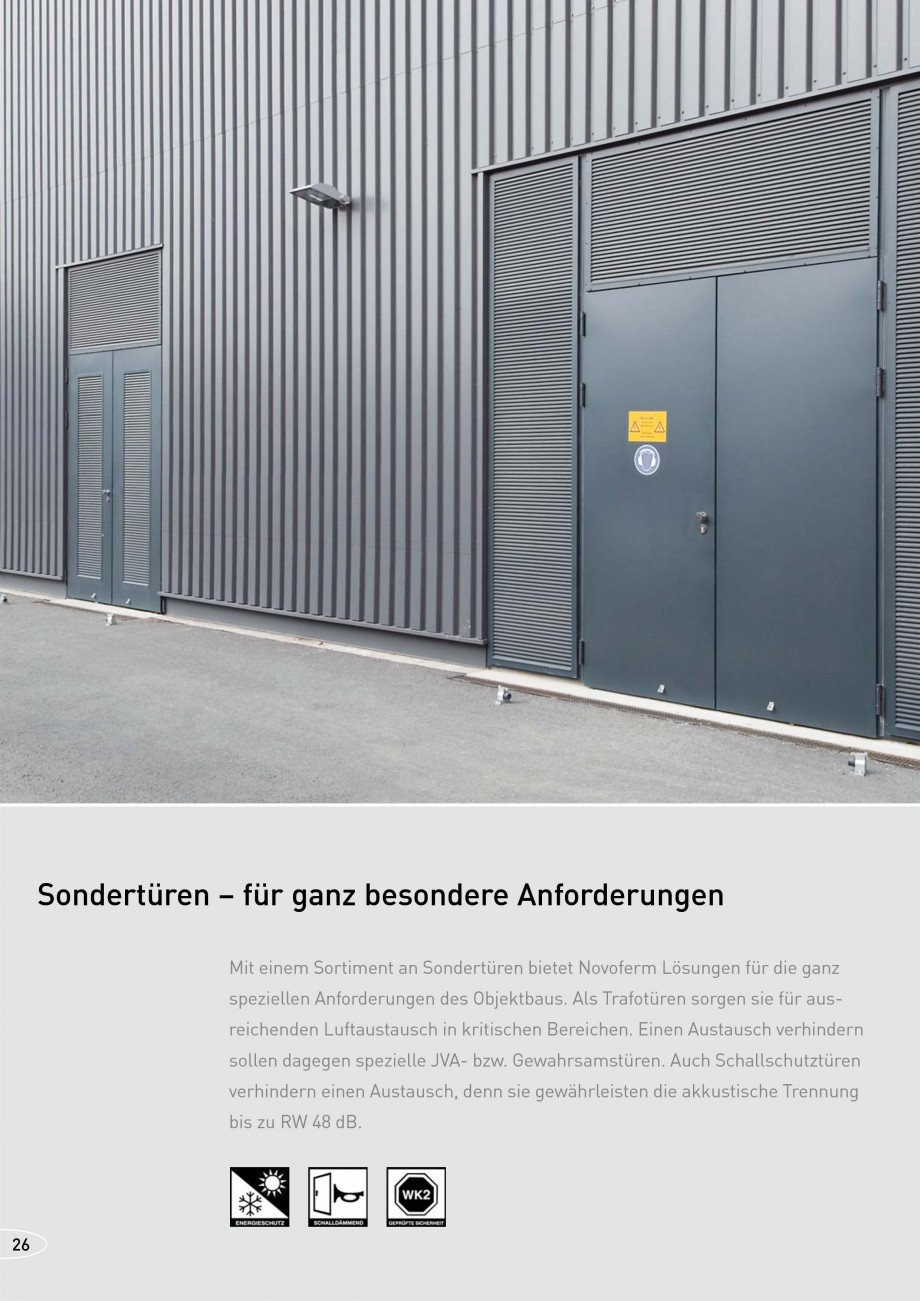

asungsproﬁlen aus Stahl, wahlweise auch in Edelstahl + A9 300 300 400 400 514 514 1200 Achtung: Verglasungen nur bei Typ T90-2 N29 möglich! Sonderlichtausschnitte nach Wahl von 124 x 124 bis 755 x 1728, auch als Mehrscheibenverglasungen, Friesbreiten > 237 mit Verglasungsproﬁlen aus Stahl, wahlweise in Aluminium oder Edelstahl Zulassungsnummer 124 - 1728 124 - 755 124 - Z-6.20-1919 Z-6.13-1987 • möglich – nicht möglich Alle Maße in mm, BR = Baurichtmaß, RAM = Rahmenaußenmaß, LD = Lichtes Durchgangsmaß 1200 bei Höhe > 2500 1050 1050 15 Normgrößen Feuerschutztüren T30, einflügelig Baurichtmaße (Bestellmaße) Feuerschutztüren T30, zweiflügelig Zargenaußenmaße (Ermittlung s. unten) Nennmaße (Ermittlung s. unten) Lichte Durchgangsmaße (Ermittlung s. unten) Baurichtmaße (Bestellmaße) Nennmaße (Ermittlung s. unten) Lichte Durchgangsmaße (Ermittlung s. unten) Zargenaußenmaße (Ermittlung s. unten) T30-1 Typ N2/50 Wandklappe 750 x 750 750

Pagina 26-Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana asungsproﬁlen aus Stahl,...

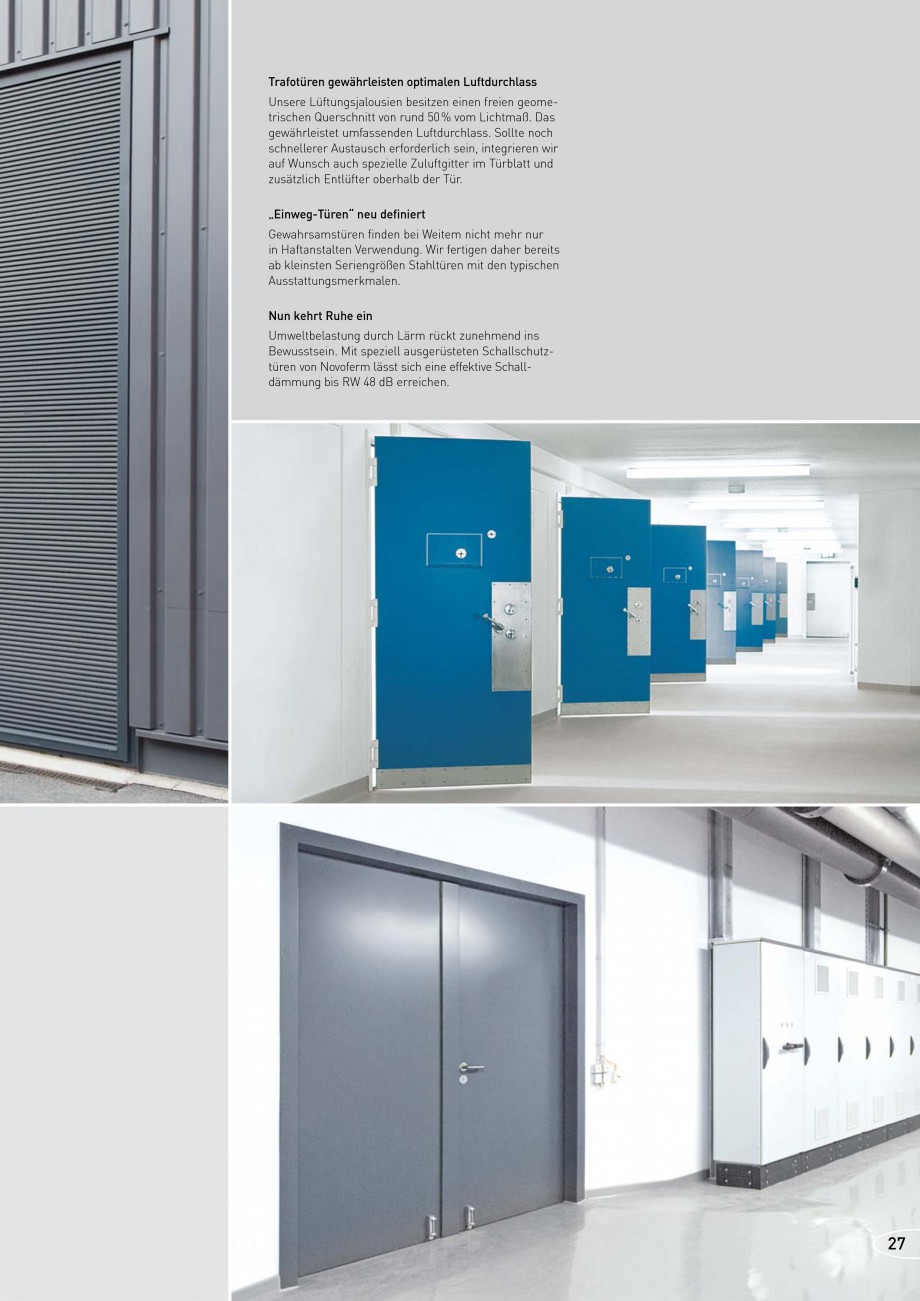

Pagina 27 - Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana x 875 800 x 800 875 x ...

x 875 800 x 800 875 x 875 875 x 1000 875 x 1250 1000 x 1000 1000 x 1250 1250 x 1250 760 760 810 885 885 885 1010 1010 1260 x 760 x 885 x 810 x 885 x 1010 x 1260 x 1010 x 1260 x 1260 670 670 720 795 795 795 920 920 1170 x 670 x 795 x 720 x 795 x 920 x 1170 x 920 x 1170 x 1170 832 832 882 957 957 957 1082 1082 1332 x 832 x 957 x 882 x 957 x 1082 x 1332 x 1082 x 1332 x 1332 T30-2 Typ N22/50 Tür 1500 x 2000***) 1500 x 2125***) 1750 x 2000****) 1750 x 2125****) 2000 x 2000 2000 x 2125 2000 x 2500 2125 x 2125 2250 x 2250 2500 x 2500 1510 1510 1760 1760 2010 2010 2010 2135 2260 2510 x 2005 x 2130 x 2005 x 2130 x 2005 x 2130 x 2505 x 2130 x 2255 x 2505 1420 1420 1670 1670 1920 1920 1920 2045 2170 2420 x 1959 x 2084 x 1959 x 2084 x 1959 x 2084 x 2459 x 2084 x 2209 x 2459 1582 1582 1832 1832 2082 2082 2082 2207 2332 2582 x 2060 x 2185 x 2060 x 2185 x 2060 x 2185 x 2560 x 2185 x 2310 x 2560 Zargenaußenmaße jeweils incl. 20 mm Bodeneinstand T30-1 Typ N2/50 Tür 750 x 2000 750 x 2125 875 x 1

Pagina 27-Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana x 875 800 x 800 875 x 875 875 x...

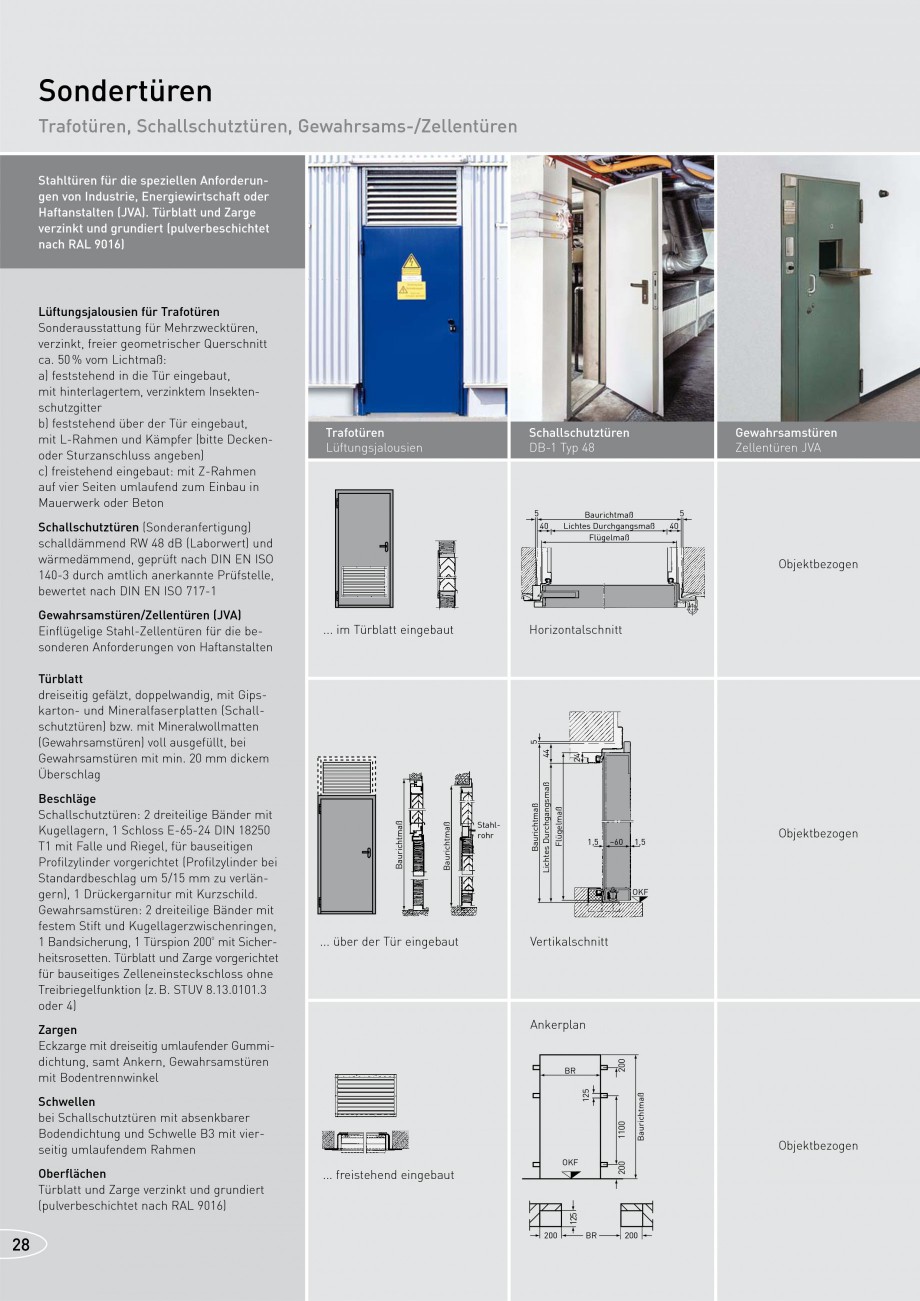

Pagina 28 - Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana 875 875 x 2000 875 x...

875 875 x 2000 875 x 2125 1000 x 2000 1000 x 2125 1125 x 2000 1125 x 2125 1250 x 2000 1250 x 2125 1250 x 2250 1250 x 2500 760 760 885 885 885 1010 1010 1135 1135 1260 1260 1260 1260 x 2005 x 2130 x 1880 x 2005 x 2130 x 2005 x 2130 x 2005 x 2130 x 2005 x 2130 x 2255 x 2505 670 670 795 795 795 920 920 1045 1045 1170 1170 1170 1170 x 1959 x 2084 x 1834 x 1959 x 2084 x 1959 x 2084 x 1959 x 2084 x 1959 x 2084 x 2209 x 2459 832 832 957 957 957 1082 1082 1207 1207 1332 1332 1332 1332 x 2060 x 2185 x 1935 x 2060 x 2185 x 2060 x 2185 x 2060 x 2185 x 2060 x 2185 x 2310 x 2560 ***) Flügelteilung (statt 1/2 : 1/2) ca. 1/3 : 2/3, Gangﬂügel BR 918 ****) Flügelteilung (statt 1/2 : 1/2) ca. 1/3 : 2/3, Gangﬂügel BR 959 Zargenaußenmaße jeweils incl. 20 mm Bodeneinstand T30-1 Typ H8-5 Wandklappe 750 x 875 800 x 800 875 x 875 875 x 1000 875 x 1250 760 810 885 885 885 x 885 x 810 x 885 x 1010 x 1260 682 732 807 807 807 x 807 x 732 x 807 x 932 x 1182 792 842 917 917 917 x 893 x 818 x 893 x 1018

Pagina 28-Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana 875 875 x 2000 875 x 2125 1000 x...

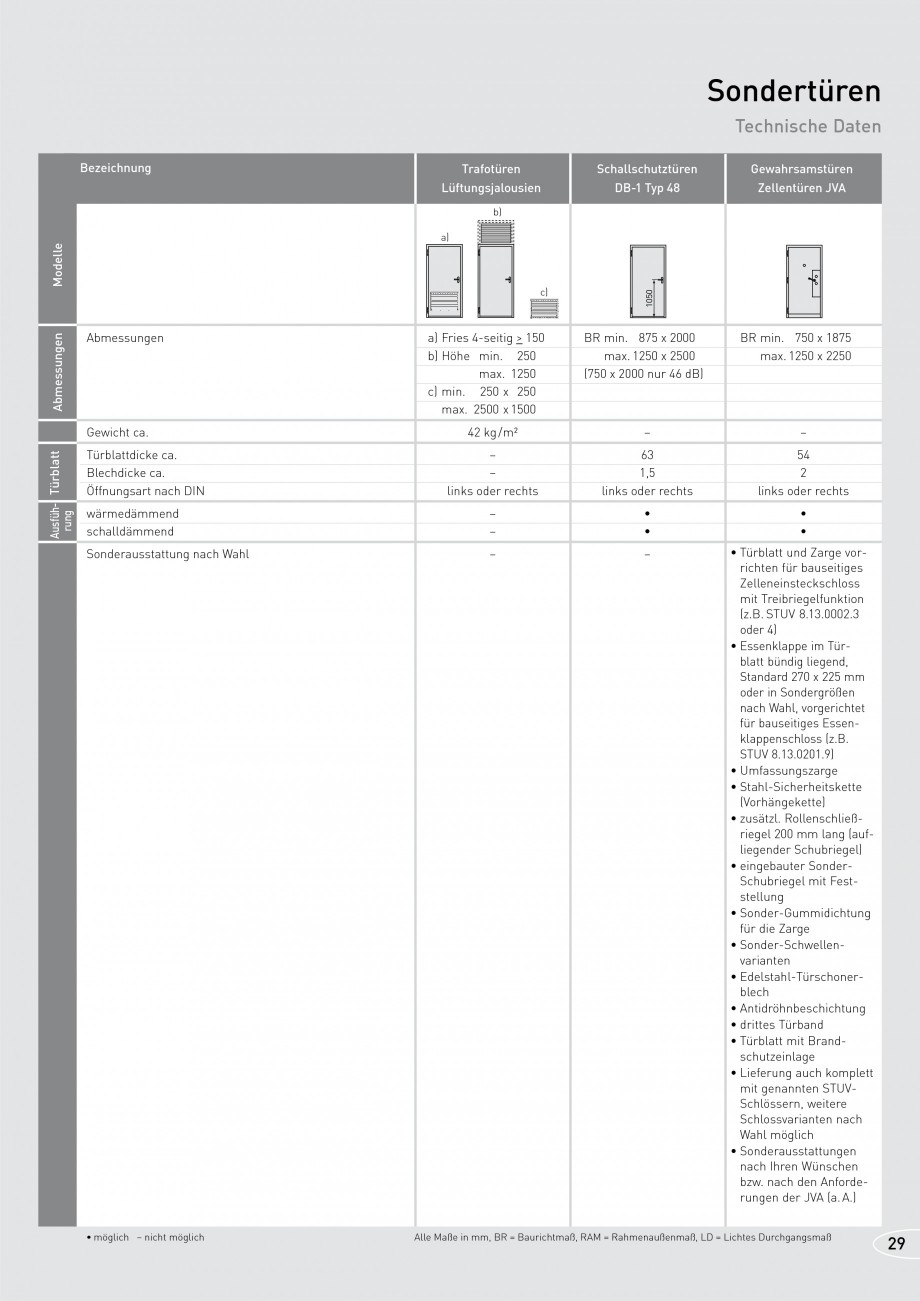

Pagina 29 - Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana x 1268

T30-1 Typ H8-5...

x 1268 T30-1 Typ H8-5 Tür 750 x 1750 750 x 1875 750 x 2000 800 x 1800 800 x 1875 800 x 2000 875 x 1750 875 x 1800 875 x 1875 875 x 2000 875 x 2125 1000 x 1875 1000 x 2000 1000 x 2125 760 760 760 810 810 810 885 885 885 885 885 1010 1010 1010 x 1755 x 1880 x 2005 x 1805 x 1880 x 2005 x 1755 x 1805 x 1880 x 2005 x 2130 x 1880 x 2005 x 2130 682 682 682 732 732 732 807 807 807 807 807 932 932 932 x 1716 x 1841 x 1966 x 1766 x 1841 x 1966 x 1716 x 1766 x 1841 x 1966 x 2091 x 1841 x 1966 x 2091 792 792 792 842 842 842 917 917 917 917 917 1042 1042 1042 x 1784 x 1909 x 2034 x 1834 x 1909 x 2034 x 1784 x 1834 x 1909 x 2034 x 2159 x 1909 x 2034 x 2159 Ermittlung von lichtem Durchgangsmaß und Zargenaußenmaß (nicht für T90-2 Typ N39) Nennmaß 5 40 Baurichtmaß/BR Lichtes Durchgangsmaß/LD 40 5 EZG 81 Zargenaußenmaß 81 Zargenaußenmaße jeweils incl. 25 mm Bodeneinstand Alle Maße in mm, BR = Baurichtmaß, RAM = Rahmenaußenmaß, LD = Lichtes Durchgangsmaß 16 Normgrößen Feuers

Pagina 29-Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana x 1268

T30-1 Typ H8-5 Tür 750 x ...

Pagina 30 - Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana chutztüren T90,...

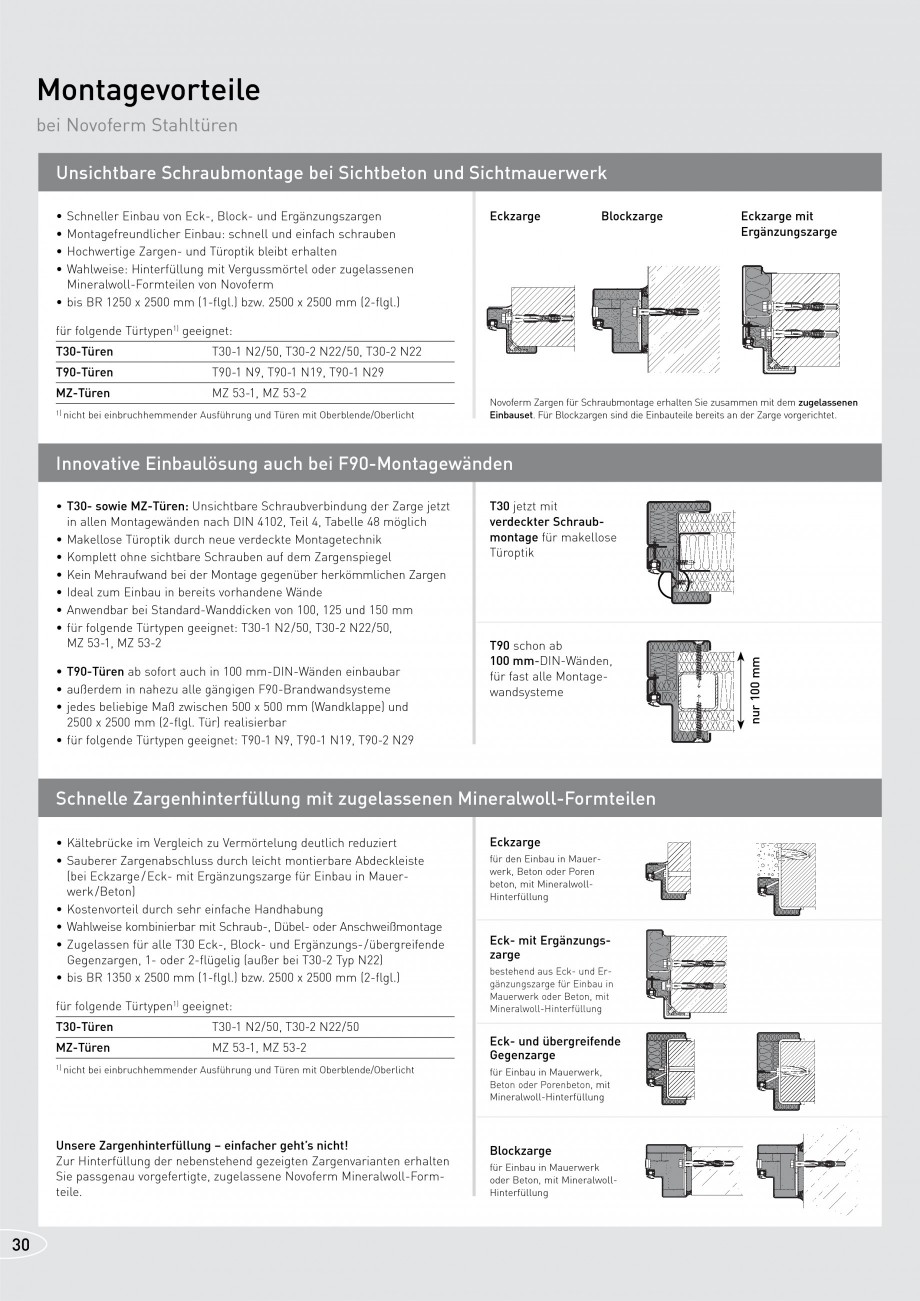

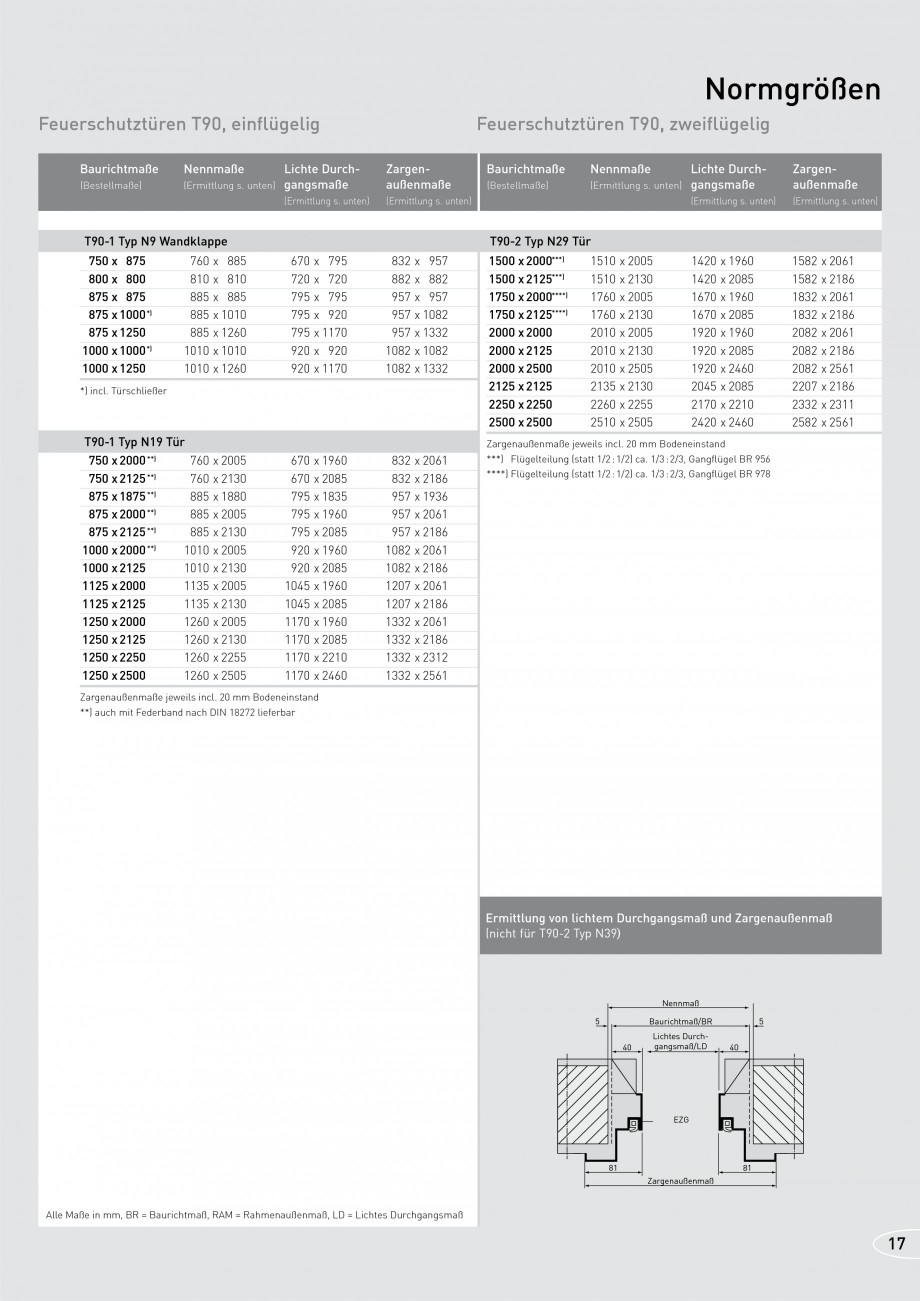

chutztüren T90, einflügelig Baurichtmaße (Bestellmaße) Feuerschutztüren T90, zweiflügelig Zargenaußenmaße (Ermittlung s. unten) Nennmaße (Ermittlung s. unten) Lichte Durchgangsmaße (Ermittlung s. unten) Baurichtmaße (Bestellmaße) Nennmaße (Ermittlung s. unten) Lichte Durchgangsmaße (Ermittlung s. unten) Zargenaußenmaße (Ermittlung s. unten) T90-1 Typ N9 Wandklappe 750 x 875 800 x 800 875 x 875 875 x 1000 *) 875 x 1250 1000 x 1000 *) 1000 x 1250 *) incl. Türschließer T90-2 Typ N29 Tür 670 720 795 795 795 920 920 x 795 x 720 x 795 x 920 x 1170 x 920 x 1170 832 882 957 957 957 1082 1082 x 957 x 882 x 957 x 1082 x 1332 x 1082 x 1332 1500 x 2000***) 1500 x 2125***) 1750 x 2000****) 1750 x 2125****) 2000 x 2000 2000 x 2125 2000 x 2500 2125 x 2125 2250 x 2250 2500 x 2500 1510 1510 1760 1760 2010 2010 2010 2135 2260 2510 x 2005 x 2130 x 2005 x 2130 x 2005 x 2130 x 2505 x 2130 x 2255 x 2505 1420 1420 1670 1670 1920 1920 1920 2045 2170 2420 x 1960 x 2085 x 1960 x 2085

Pagina 30-Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana chutztüren T90, einflügelig...

Pagina 31 - Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana x 1960 x 2085 x 2460 x...

x 1960 x 2085 x 2460 x 2085 x 2210 x 2460 1582 1582 1832 1832 2082 2082 2082 2207 2332 2582 x 2061 x 2186 x 2061 x 2186 x 2061 x 2186 x 2561 x 2186 x 2311 x 2561 760 810 885 885 885 1010 1010 x 885 x 810 x 885 x 1010 x 1260 x 1010 x 1260 T90-1 Typ N19 Tür 750 x 2000 **) 750 x 2125 **) 875 x 1875 **) 875 x 2000 **) 875 x 2125 **) 1000 x 2000 **) 1000 x 2125 1125 x 2000 1125 x 2125 1250 x 2000 1250 x 2125 1250 x 2250 1250 x 2500 760 760 885 885 885 1010 1010 1135 1135 1260 1260 1260 1260 x 2005 x 2130 x 1880 x 2005 x 2130 x 2005 x 2130 x 2005 x 2130 x 2005 x 2130 x 2255 x 2505 670 670 795 795 795 920 920 1045 1045 1170 1170 1170 1170 x 1960 x 2085 x 1835 x 1960 x 2085 x 1960 x 2085 x 1960 x 2085 x 1960 x 2085 x 2210 x 2460 832 832 957 957 957 1082 1082 1207 1207 1332 1332 1332 1332 x 2061 x 2186 x 1936 x 2061 x 2186 x 2061 x 2186 x 2061 x 2186 x 2061 x 2186 x 2312 x 2561 Zargenaußenmaße jeweils incl. 20 mm Bodeneinstand ***) Flügelteilung (statt 1/2 : 1/2) ca. 1/3 : 2/3, Gangﬂ

Pagina 31-Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana x 1960 x 2085 x 2460 x 2085 x 2210...

Pagina 32 - Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana ügel BR 956 ****)...

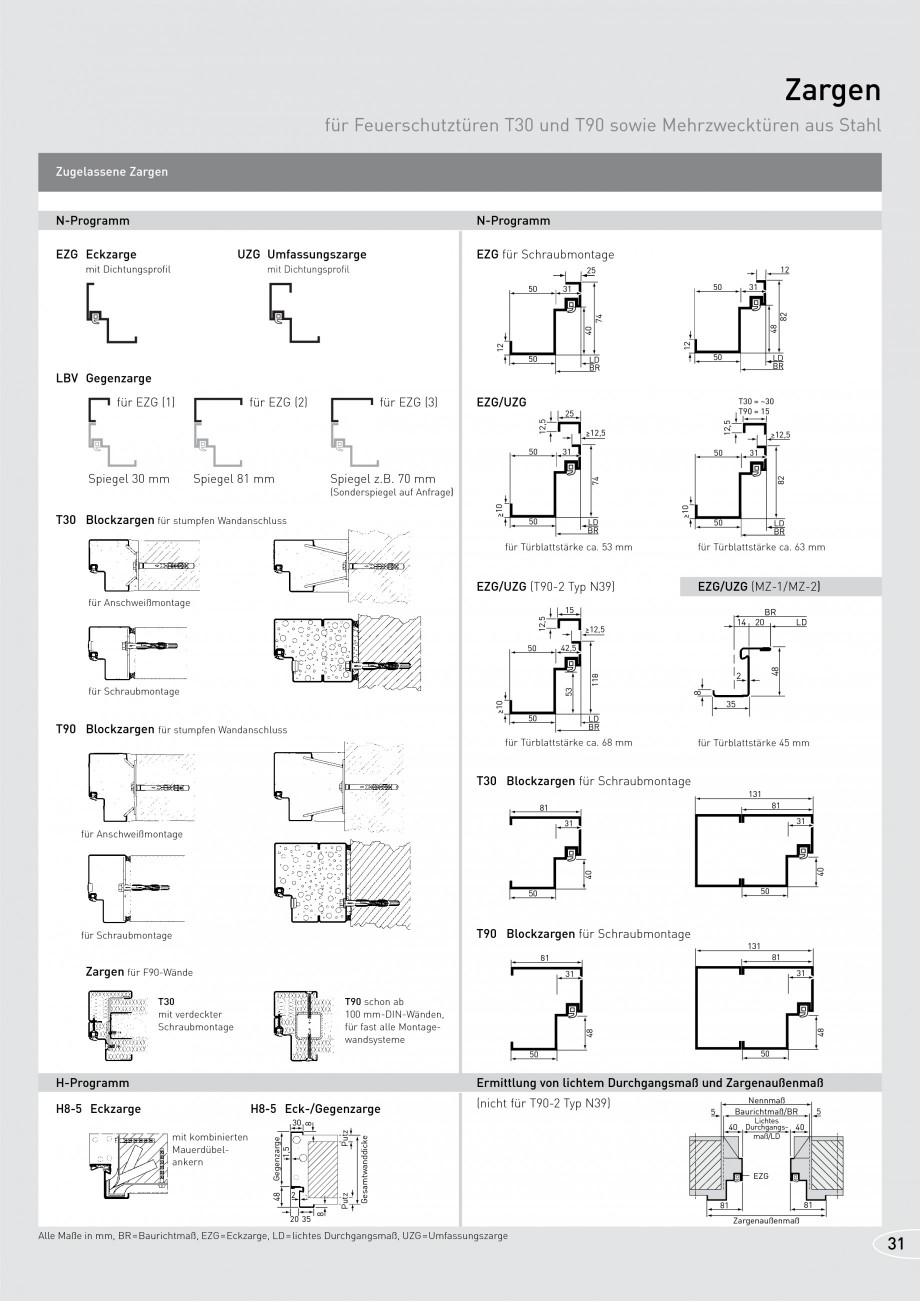

ügel BR 956 ****) Flügelteilung (statt 1/2 : 1/2) ca. 1/3 : 2/3, Gangﬂügel BR 978 Zargenaußenmaße jeweils incl. 20 mm Bodeneinstand **) auch mit Federband nach DIN 18272 lieferbar Ermittlung von lichtem Durchgangsmaß und Zargenaußenmaß (nicht für T90-2 Typ N39) Nennmaß 5 40 Baurichtmaß/BR Lichtes Durchgangsmaß/LD 40 5 EZG 81 Zargenaußenmaß 81 Alle Maße in mm, BR = Baurichtmaß, RAM = Rahmenaußenmaß, LD = Lichtes Durchgangsmaß 17 Rauchschutztüren – die lassen Luft zum Atmen Feuerversicherer wissen es längst: Rauchschäden sind meist um ein Vielfaches größer als reine Brandschäden. Entsprechend ist die Bedeutung rauchdichter Abschlüsse. Novoferm bietet Ihnen eine ganze Serie von Rauchschutztüren. Im Wesentlichen basieren sie auf Standard-Mehrzwecktüren oder Feuerschutztüren in T30- oder T90-Ausführung. Ergänzt um spezielle Dichtungssysteme und Schwellen garantieren sie jedoch optimalen Schutz vor Rauchgasen. 18 Unterschiedliche Schwellenausbi

Pagina 32-Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana ügel BR 956 ****) Flügelteilung...

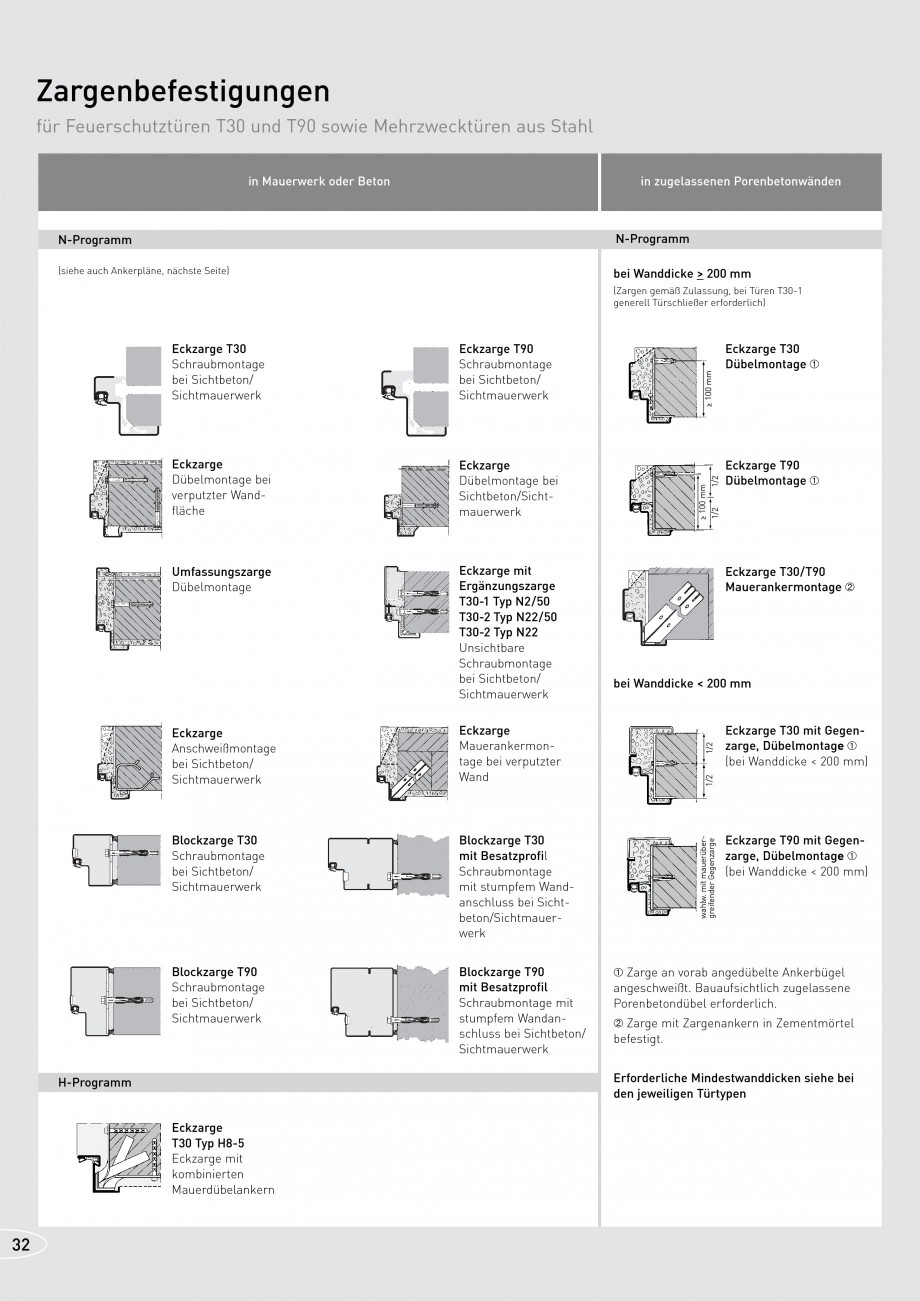

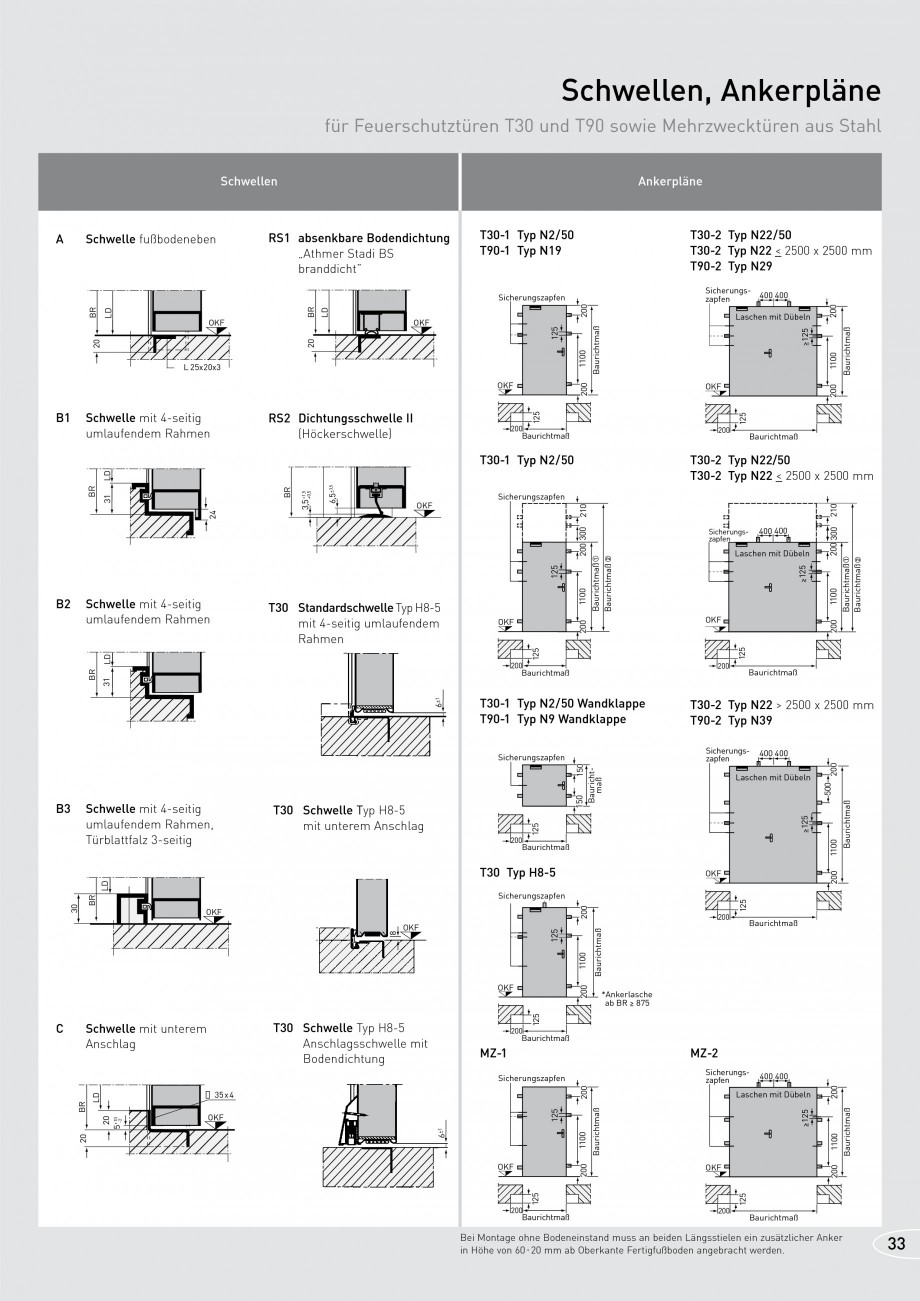

Pagina 33 - Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana ldung Bei...

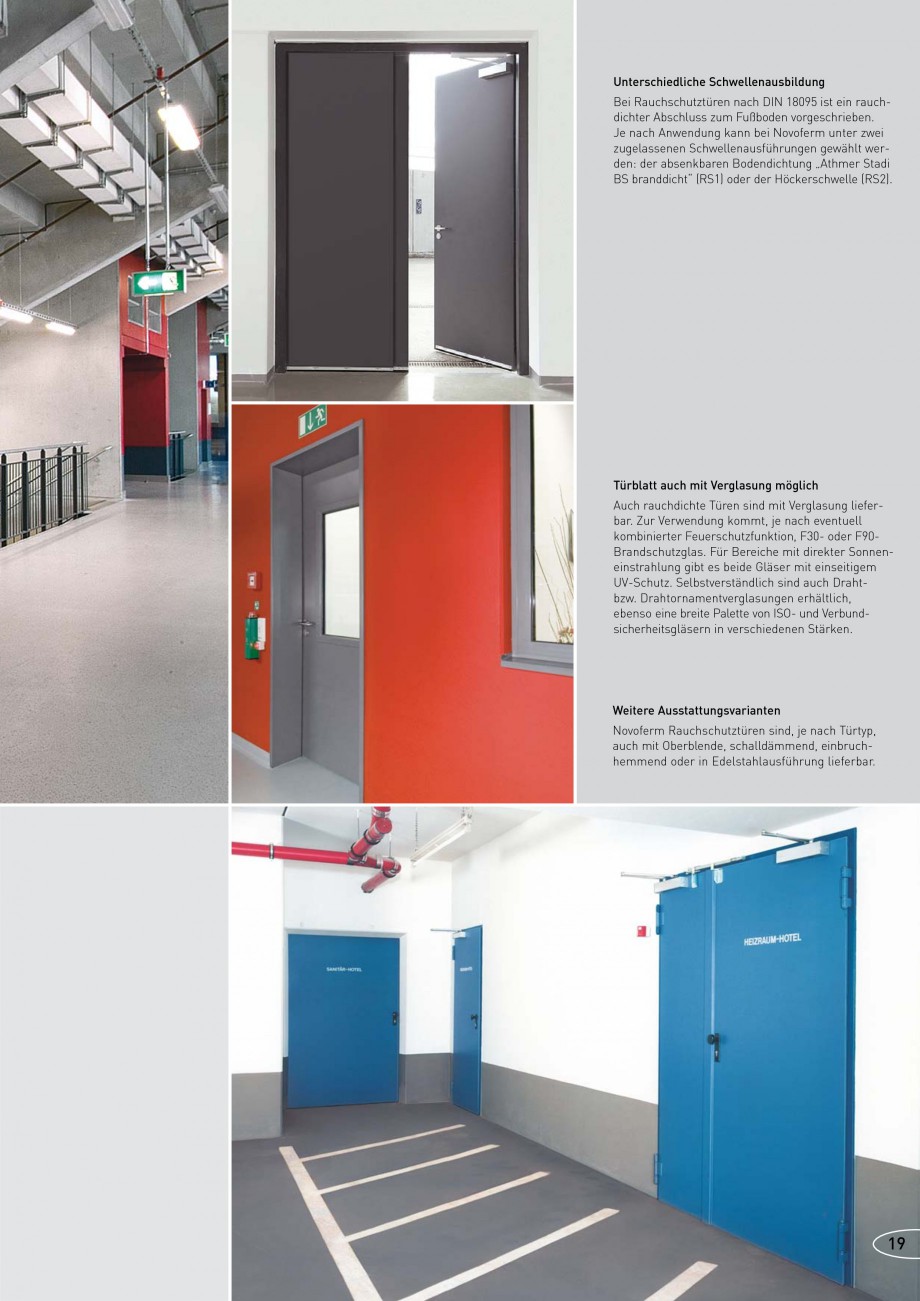

ldung Bei Rauchschutztüren nach DIN 18095 ist ein rauchdichter Abschluss zum Fußboden vorgeschrieben. Je nach Anwendung kann bei Novoferm unter zwei zugelassenen Schwellenausführungen gewählt werden: der absenkbaren Bodendichtung „Athmer Stadi BS branddicht“ (RS1) oder der Höckerschwelle (RS2). Türblatt auch mit Verglasung möglich Auch rauchdichte Türen sind mit Verglasung lieferbar. Zur Verwendung kommt, je nach eventuell kombinierter Feuerschutzfunktion, F30- oder F90Brandschutzglas. Für Bereiche mit direkter Sonneneinstrahlung gibt es beide Gläser mit einseitigem UV-Schutz. Selbstverständlich sind auch Drahtbzw. Drahtornamentverglasungen erhältlich, ebenso eine breite Palette von ISO- und Verbundsicherheitsgläsern in verschiedenen Stärken. Weitere Ausstattungsvarianten Novoferm Rauchschutztüren sind, je nach Türtyp, auch mit Oberblende, schalldämmend, einbruchhemmend oder in Edelstahlausführung lieferbar. 19 Rauchschutztüren Einflügelige, rauchdichte Sta

Pagina 33-Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana ldung Bei Rauchschutztüren nach...

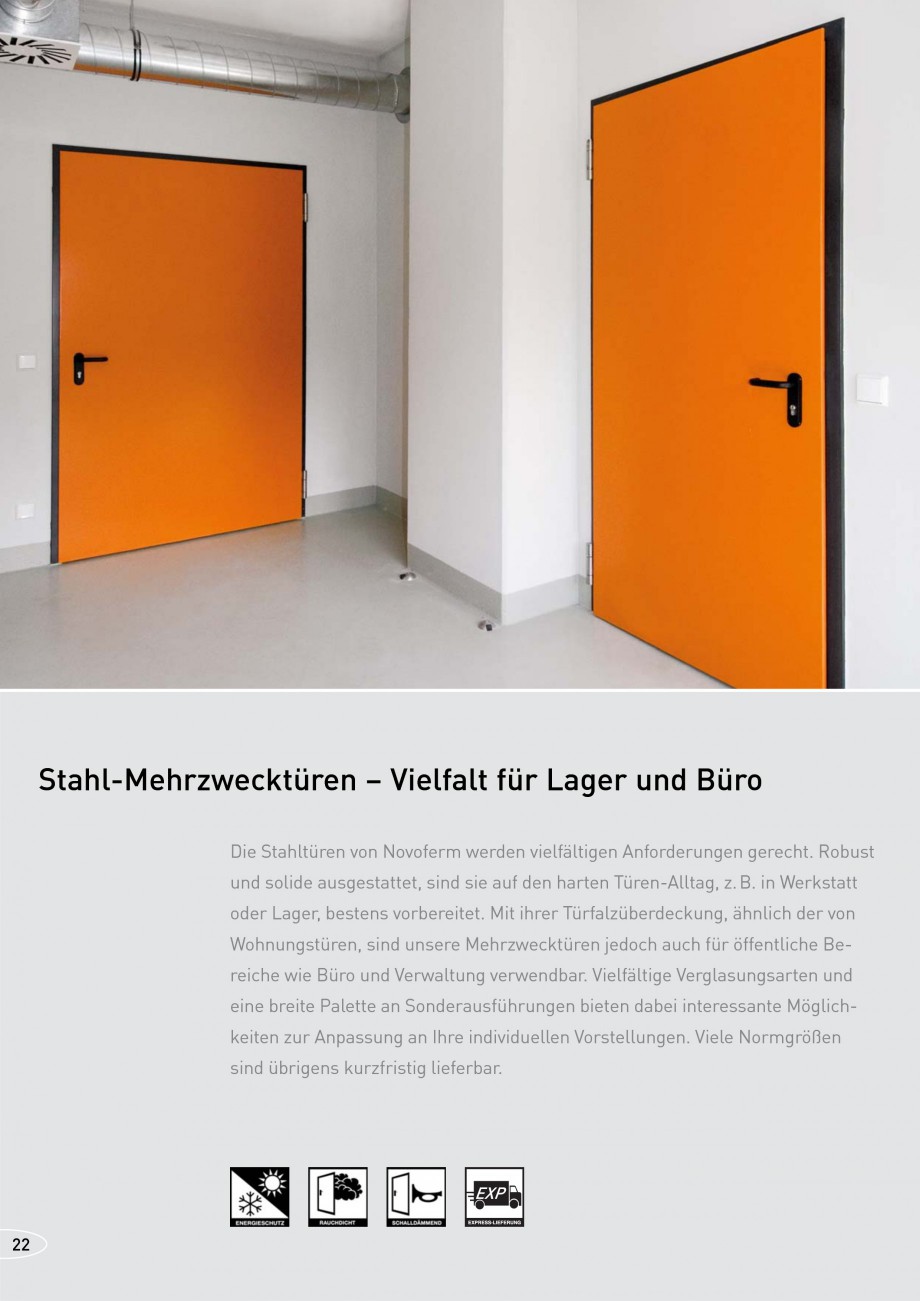

Pagina 34 - Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana hltüren, teilweise mit...

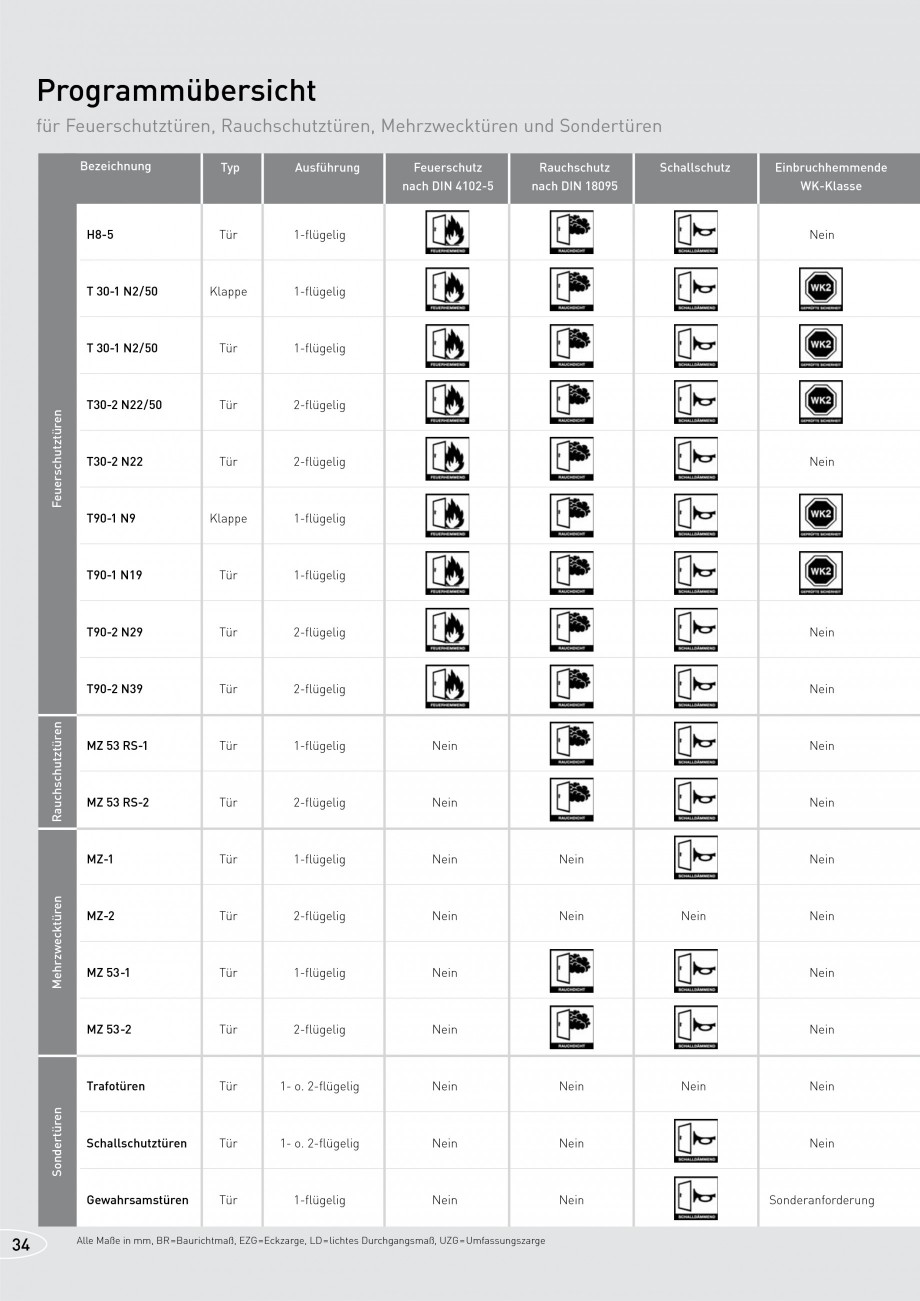

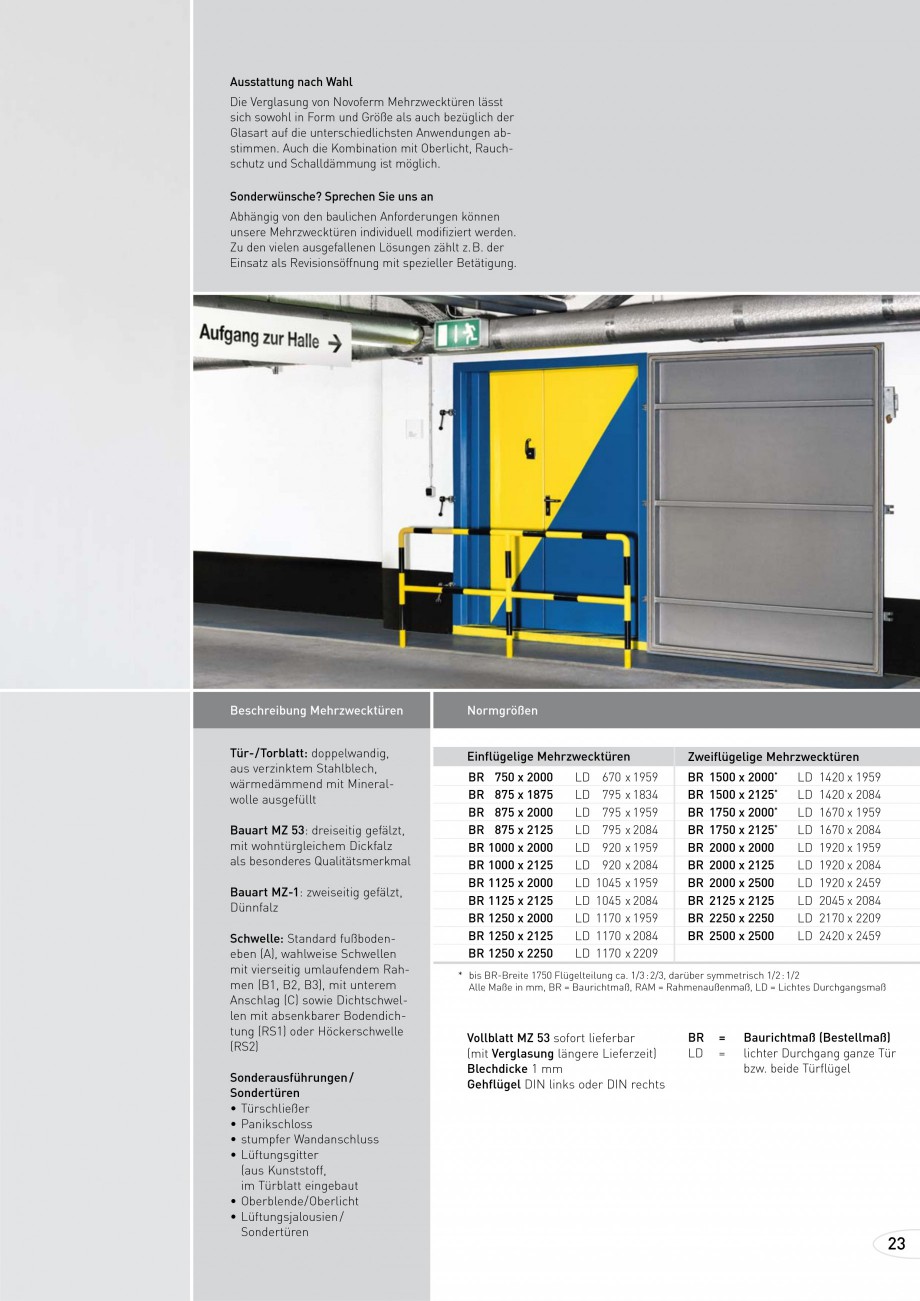

hltüren, teilweise mit Feuerschutzfunktion Widerstandsklasse/Typ Bezeichnung RS-1 Typ MZ 53-1 Tür T30-1 Typ N 2/50 Wandklappe T30-1 Typ N2/50 Tür Modelle 1050 1/2 Flügelhöhe Zugelassene Abmessungen Baurichtmaß (BR) mit Oberblende davon Tür Türblattdicke ca. Blechdicke ca. Standardausführung mit Verglasung auch mit Oberblende auch feuerhemmend auch schalldämmend auch einbruchhemmend auch in Edelstahl Breite min. – max. Höhe min. – max. Höhe max. Höhe max. 625 - 1350 1750 - 2500 3000 2450 53 1 bzw. 1,5 / 2 wärmedämmend isoliert • • – 35 dB • • P-120002238-11 500 - 1250 500 - 1500 53 1 bzw. 1,5 wärmedämmend isoliert – – • 45 dB • • Z-6.12-1482 625 - 1350 1500 - 2500 3000 2450 53 1 bzw. 1,5 wärmedämmend isoliert • • • 34 dB • • Z-6.12-1482 Ausführungen Prüfzeugnis/Zulassungsnummer Widerstandsklasse/Typ Bezeichnung T30-1 Typ H8-5 Tür T90-1 Typ N9 Wandklappe T90-1 Typ N19 Tür Modelle 1300 1/2 Flügelhöhe Baurichtma�

Pagina 35 - Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana � (BR) Zugelassene...

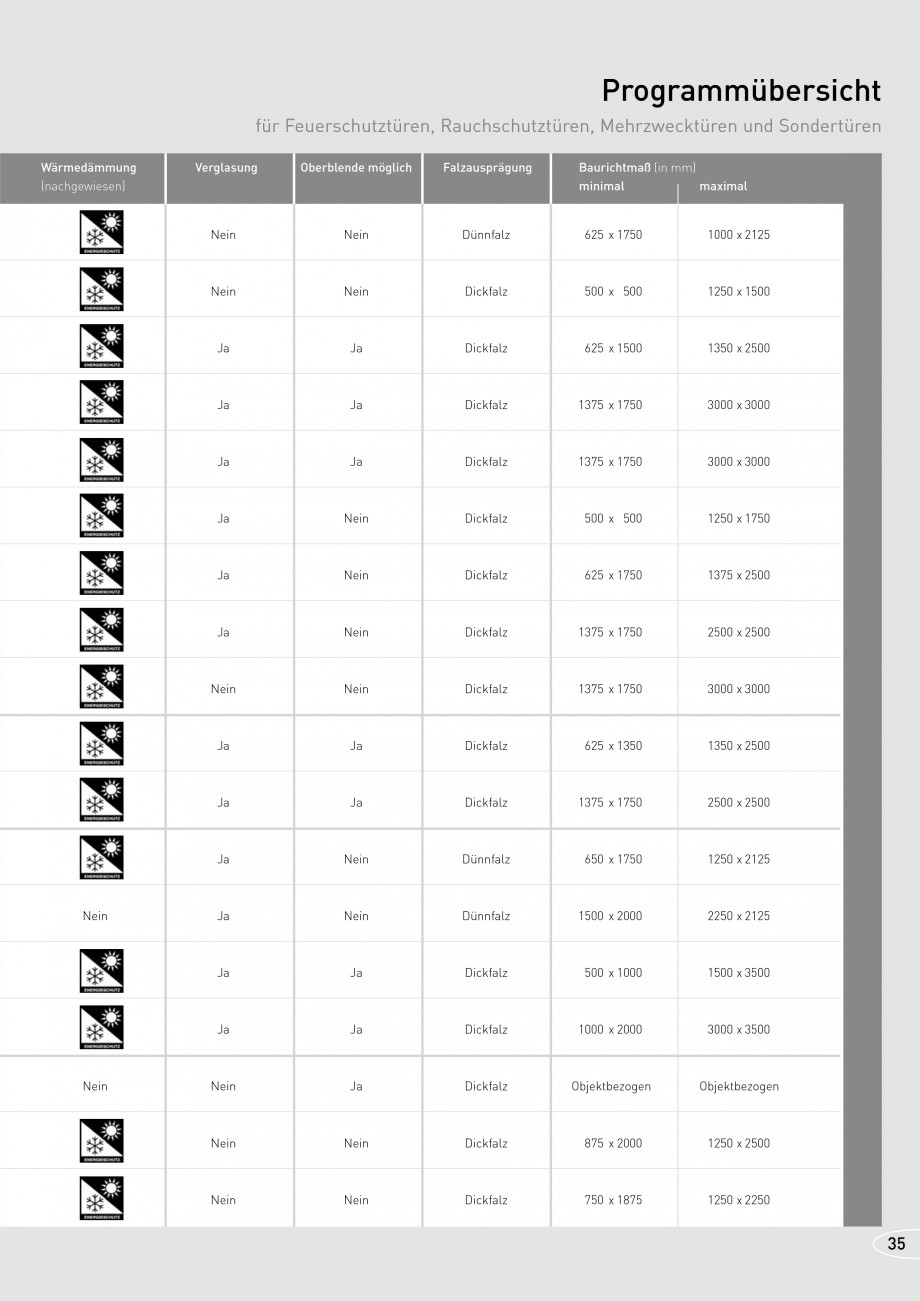

� (BR) Zugelassene Abmessungen mit Oberblende davon Tür Türblattdicke ca. Blechdicke ca. Breite min. – max. Höhe min. – max. Höhe max. Höhe max. 625 - 1000 1750 - 2125 – – 45 0,88 wärmedämmend isoliert – – • 39 dB – – Z-6.12-1604 500 - 1250 500 - 1750 – – 63 1 bzw. 1,5 wärmedämmend isoliert • – • 43 dB • • Z-6.20-1919 625 - 1375 1750 - 2500 – – 63 1 bzw. 1,5 wärmedämmend isoliert • – • 35 dB • – Z-6.20-1919 Ausführungen Standardausführung mit Verglasung auch mit Oberblende auch feuerhemmend bzw. feuerbeständig (T90) auch schalldämmend auch einbruchhemmend auch in Edelstahl Prüfzeugnis/Zulassungsnummer • möglich – nicht möglich Alle Maße in mm, BR = Baurichtmaß, RAM = Rahmenaußenmaß, LD = Lichtes Durchgangsmaß 20 1050 1050 Rauchschutztüren Zweiflügelige, rauchdichte Stahltüren, teilweise mit Feuerschutzfunktion Widerstandsklasse/Typ Bezeichnung RS2 Typ MZ 53-2 Tür T30-2 Typ N22/50 Tür T30-2 Typ N22

Pagina 35-Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana � (BR) Zugelassene Abmessungen mit ...

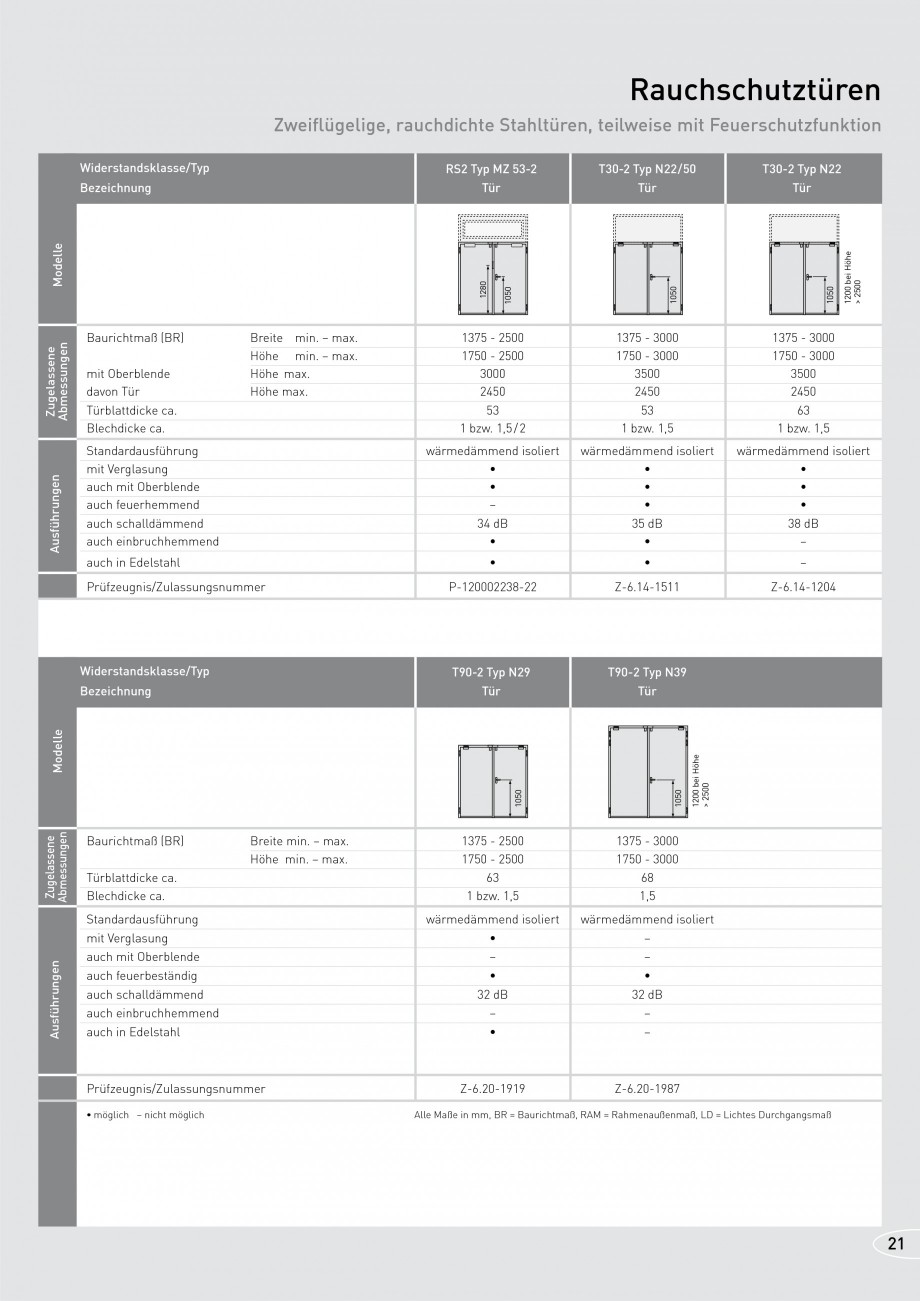

Pagina 36 - Usi rezistente la foc NOVOFERM T30, T90, MZ Fisa tehnica Germana Tür

Modelle
...

Tür Modelle Zugelassene Abmessungen Baurichtmaß (BR) mit Oberblende davon Tür Türblattdicke ca. Blechdicke ca. Standardausführung mit Verglasung auch mit Oberblende auch feuerhemmend auch schalldämmend auch einbruchhemmend auch in Edelstahl Breite min. – max. Höhe min. – max. Höhe max. Höhe max. 1375 - 2500 1750 - 2500 3000 2450 53 1 bzw. 1,5 / 2 wärmedämmend isoliert • • – 34 dB • • P-120002238-22 1050 1375 - 3000 1750 - 3000 3500 2450 53 1 bzw. 1,5 wärmedämmend isoliert • • • 35 dB • • Z-6.14-1511 1050 1375 - 3000 1750 - 3000 3500 2450 63 1 bzw. 1,5 wärmedämmend isoliert • • • 38 dB – – Z-6.14-1204 Ausführungen Prüfzeugnis/Zulassungsnummer Widerstandsklasse/Typ Bezeichnung Modelle T90-2 Typ N29 Tür T90-2 Typ N39 Tür Zugelassene Abmessungen Baurichtmaß (BR) Türblattdicke ca. Blechdicke ca. Standardausführung mit Verglasung auch mit Oberblende auch feuerbeständig auch schalldämmend auch einbruchhemmend auch in E
