Viziunea noastră
Misiunea noastră
Ce este Ecostratos?
Prezentare produse
Avantajele acoperișului cu vegetație
Rulouri de sedum
Rulouri de biogazon
Rulouri vegetale multispecie
Informații tehnice
Structura generală a acoperișului verde
Principale tipuri de acoperiș verde

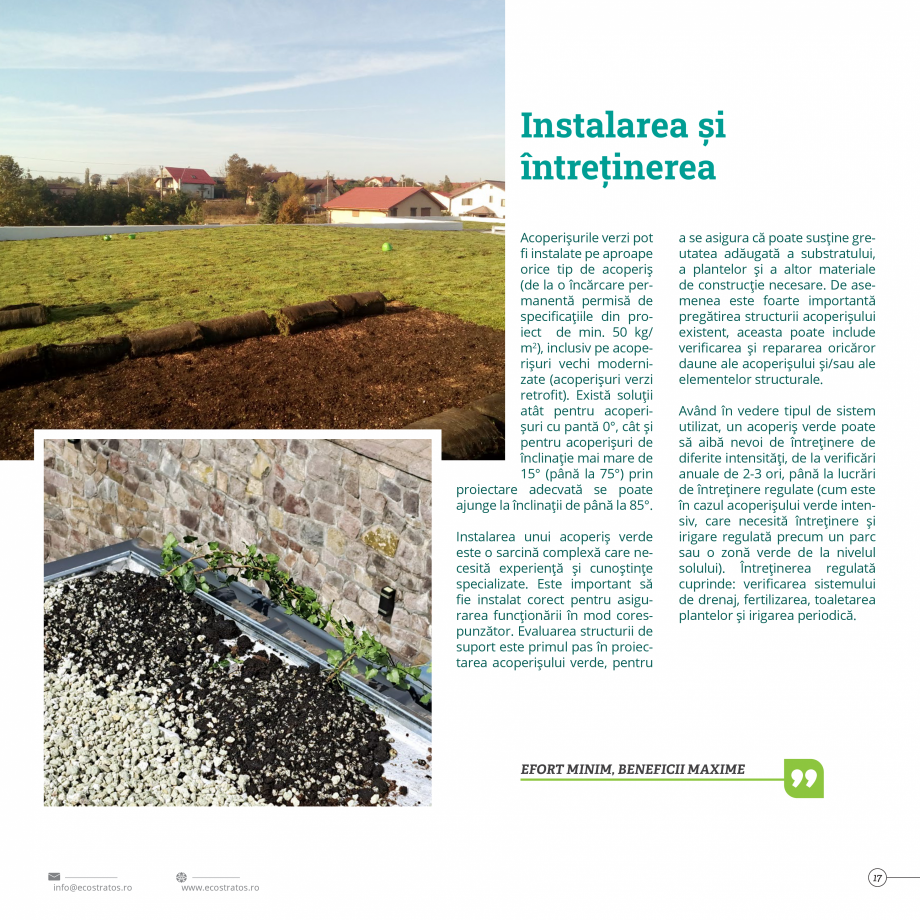

Instalarea și întreținerea

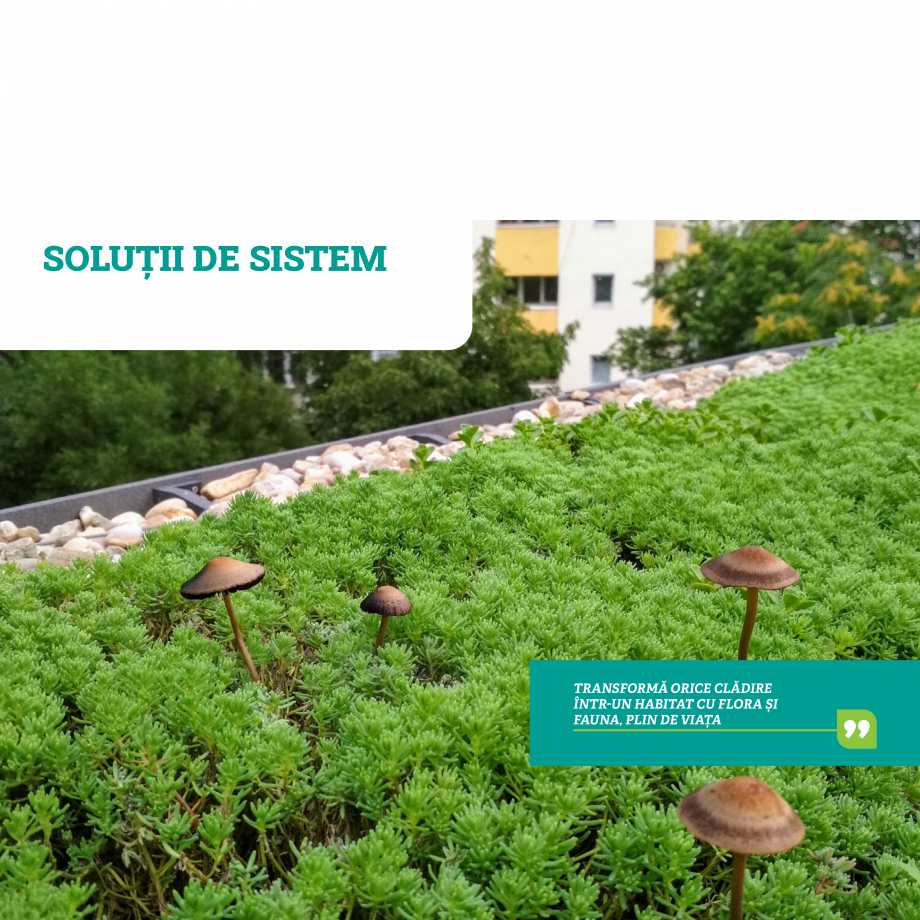

Soluții de sistem

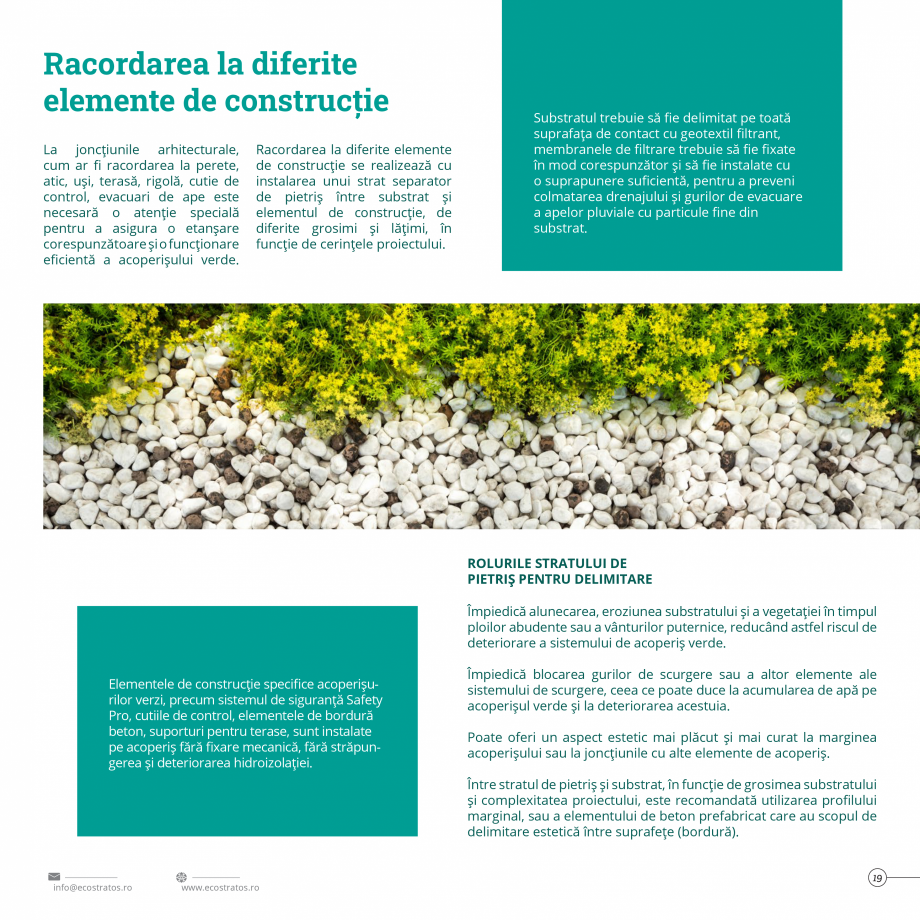

Racordarea la diferite elemente de construcție

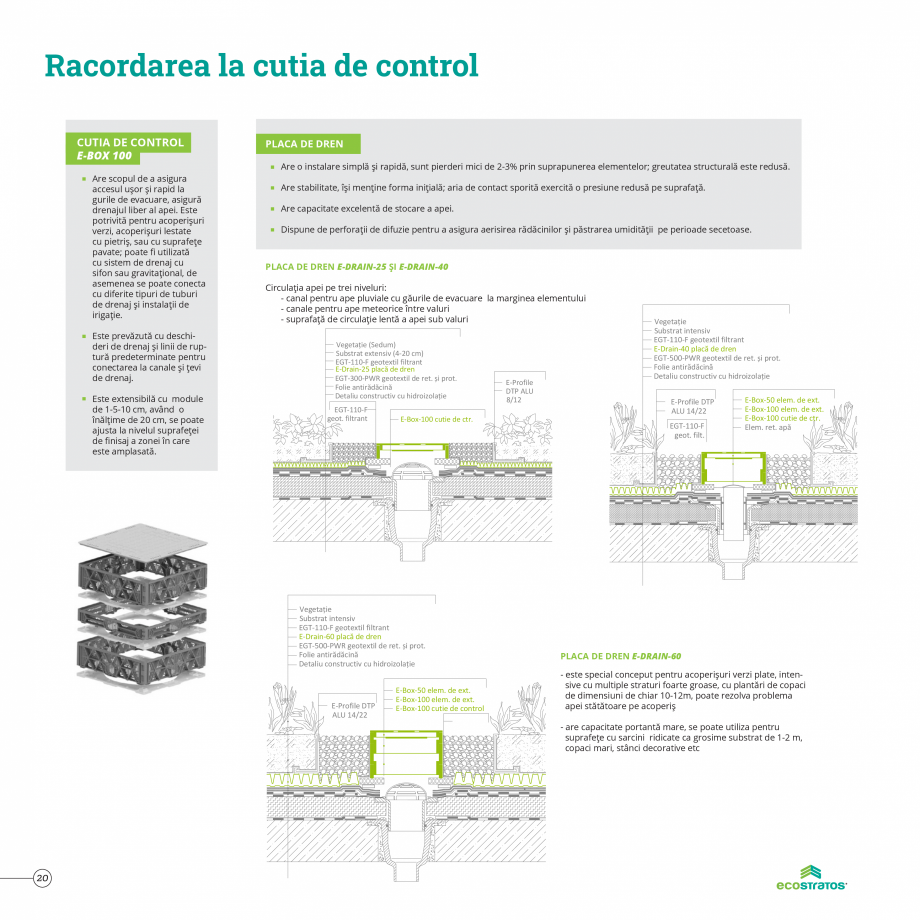

Racordarea la cutia de control
Racordarea la balustradă
Racordarea la sistemul de siguranță

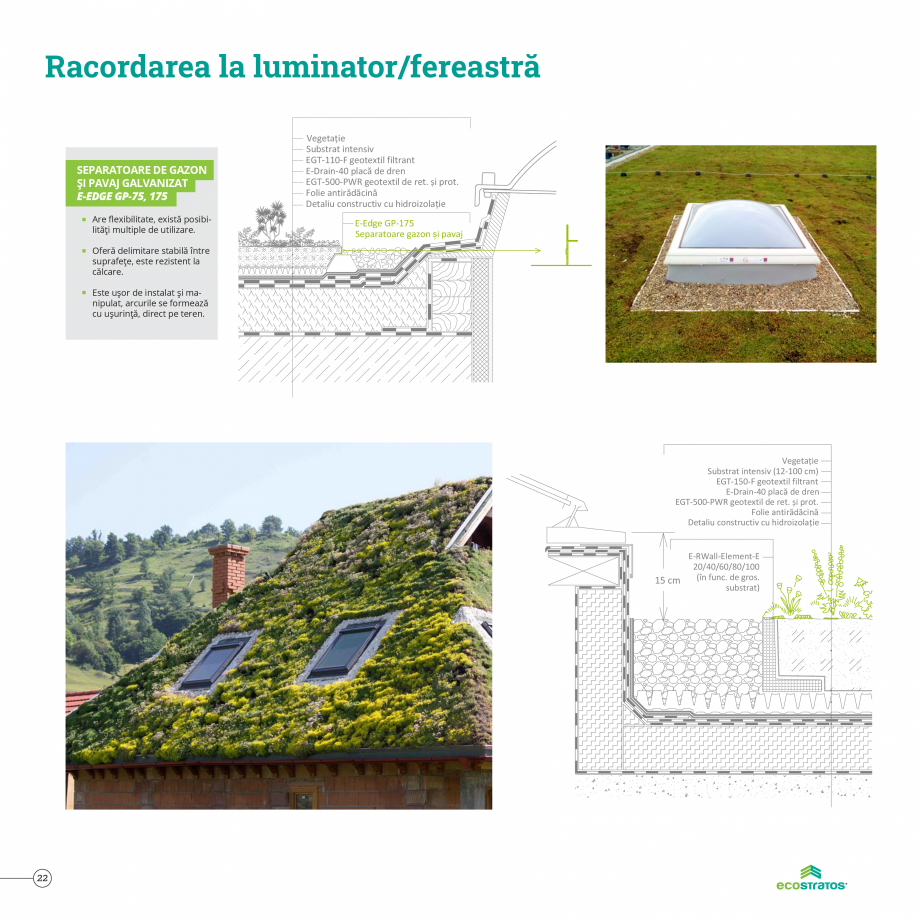

Racordarea la luminator/fereastră
Racordarea la terasă
Racordarea la rigolă
Racordarea la perete, atic

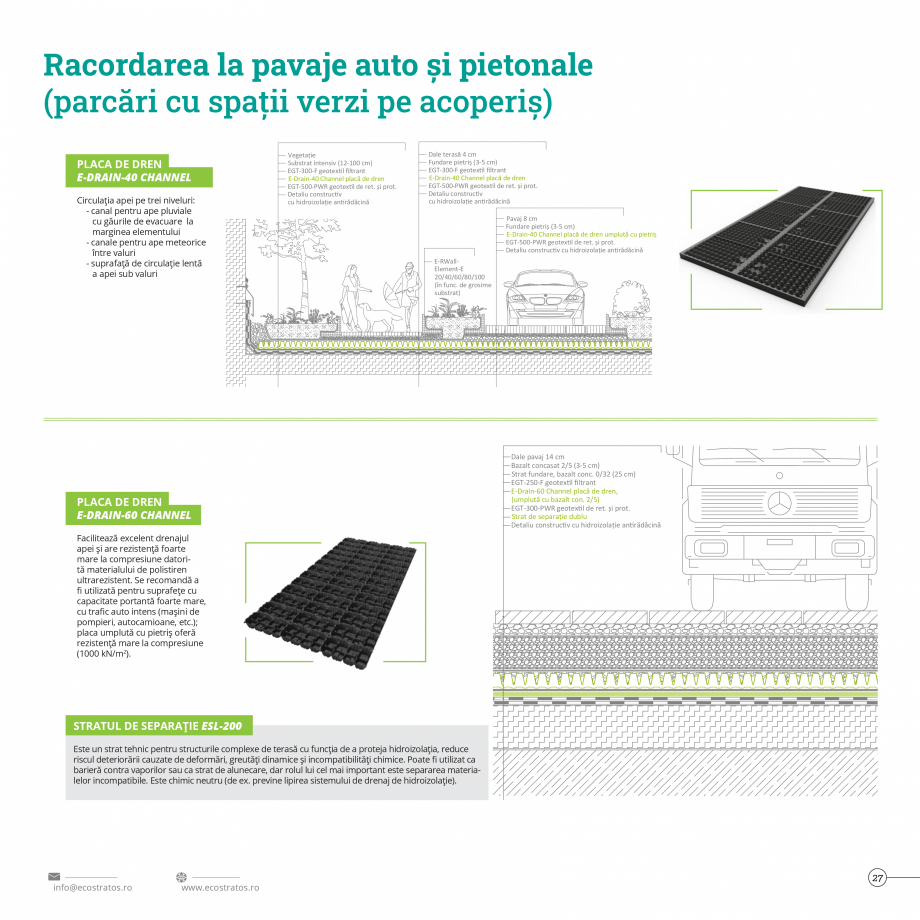

Racordarea la pavaje auto și pietonale
Racordarea la sistemele de ventilație
Racordarea la bancă
Racordarea cu solul natural

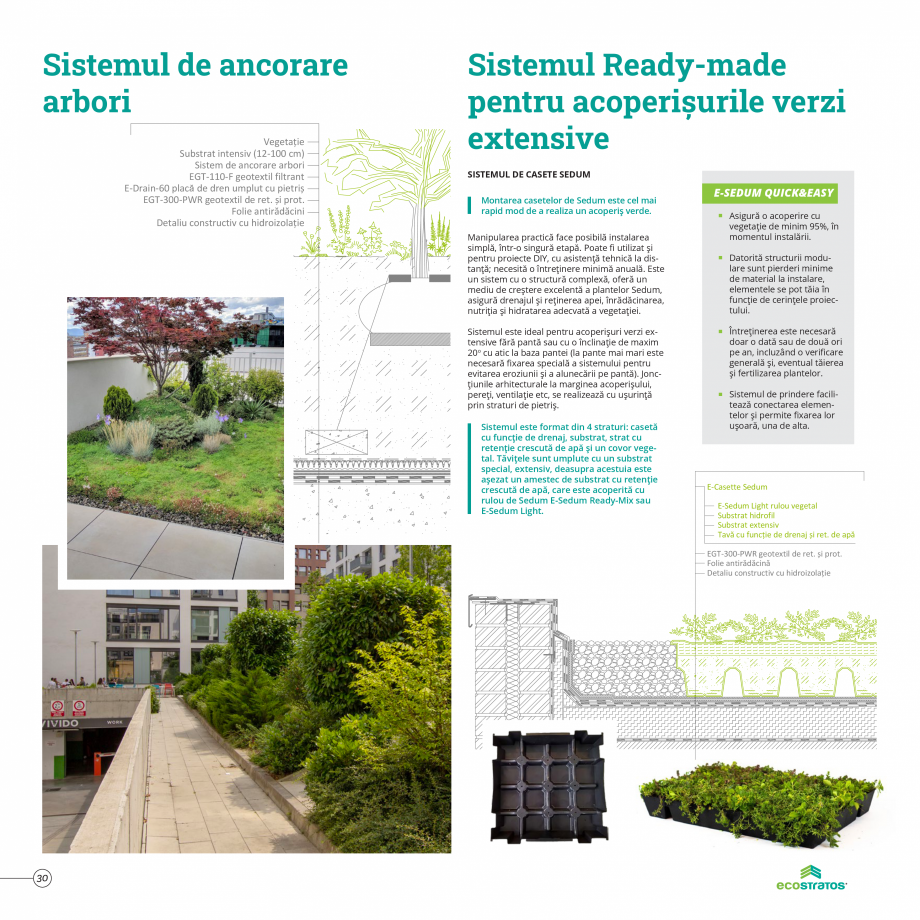

Sistemul de ancorare arbori
Sistemul Ready-made pentru acoperișurile verzi extensive

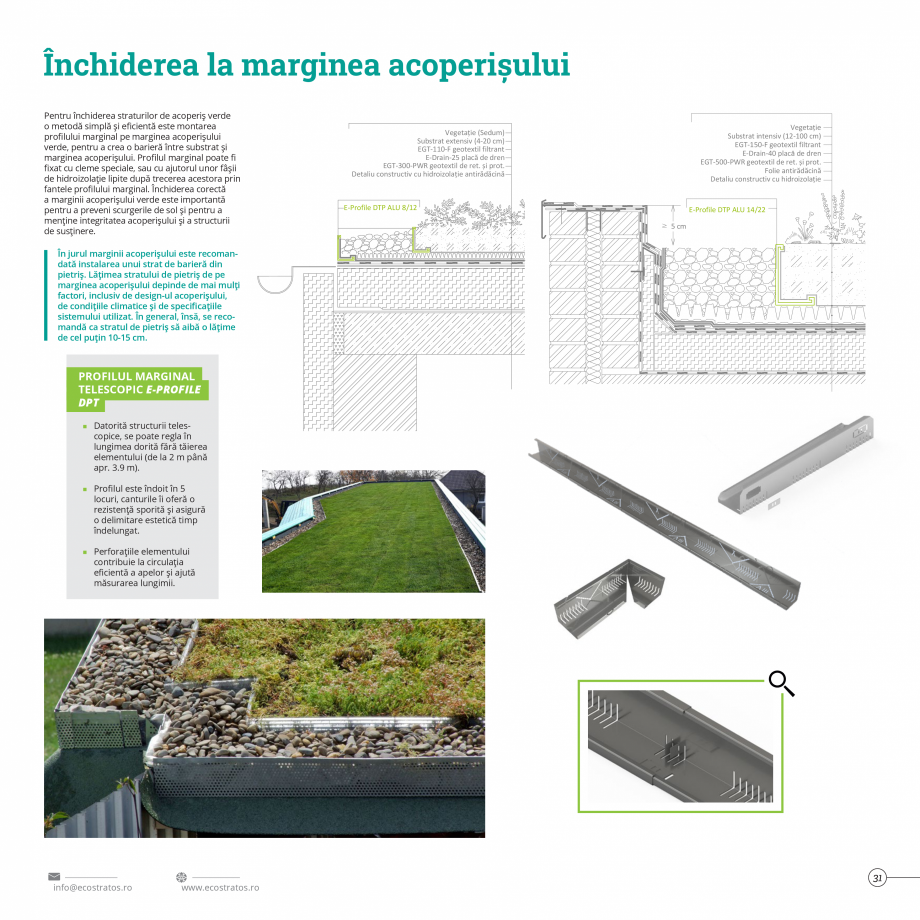

Închiderea la marginea acoperișului

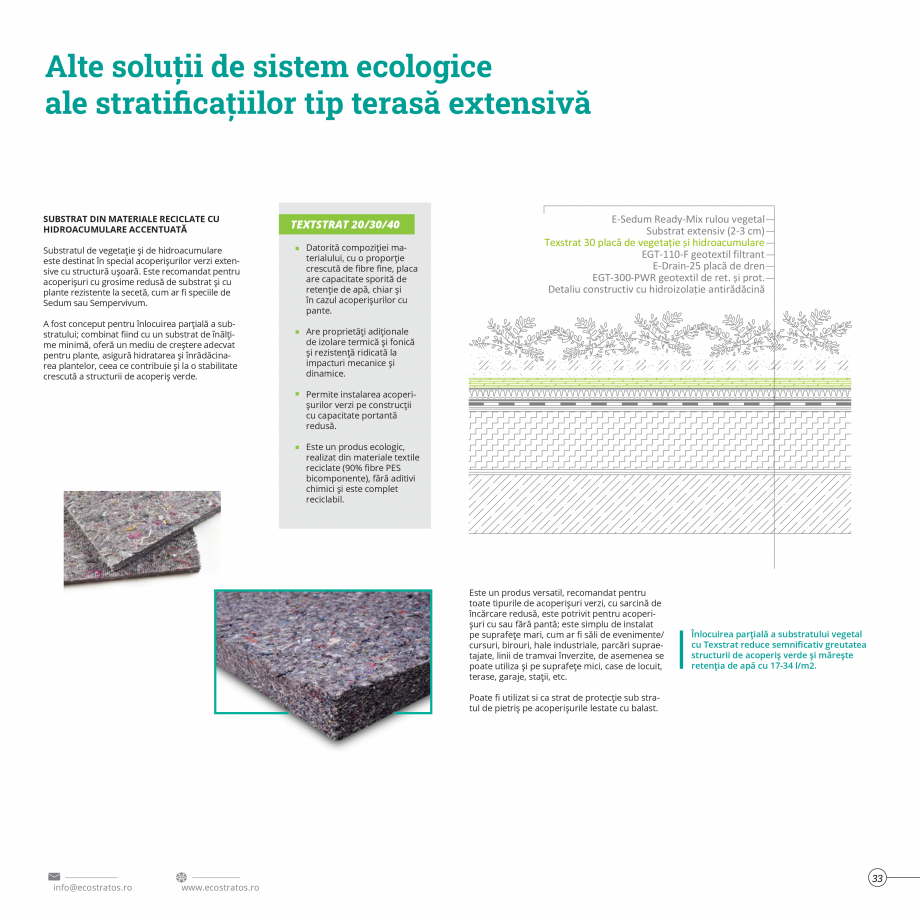

Alte soluții de sistem ecologice al
e stratificațiilor tip terasă
extensivă

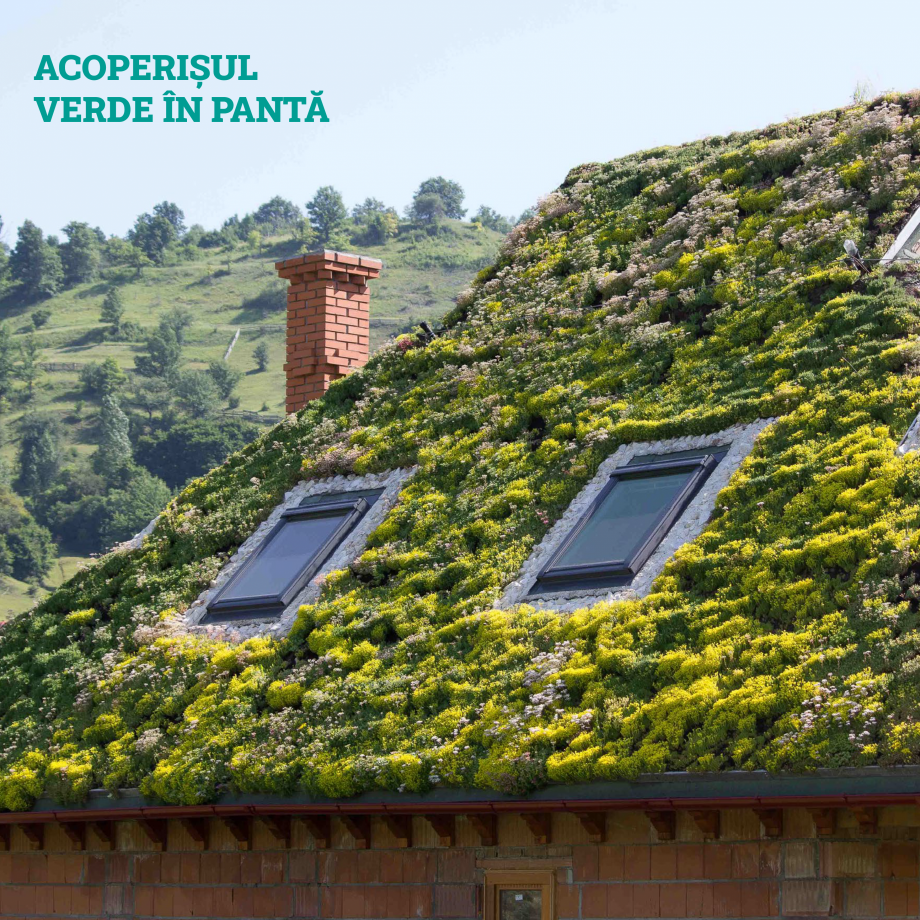

Acoperișul verde în pantă

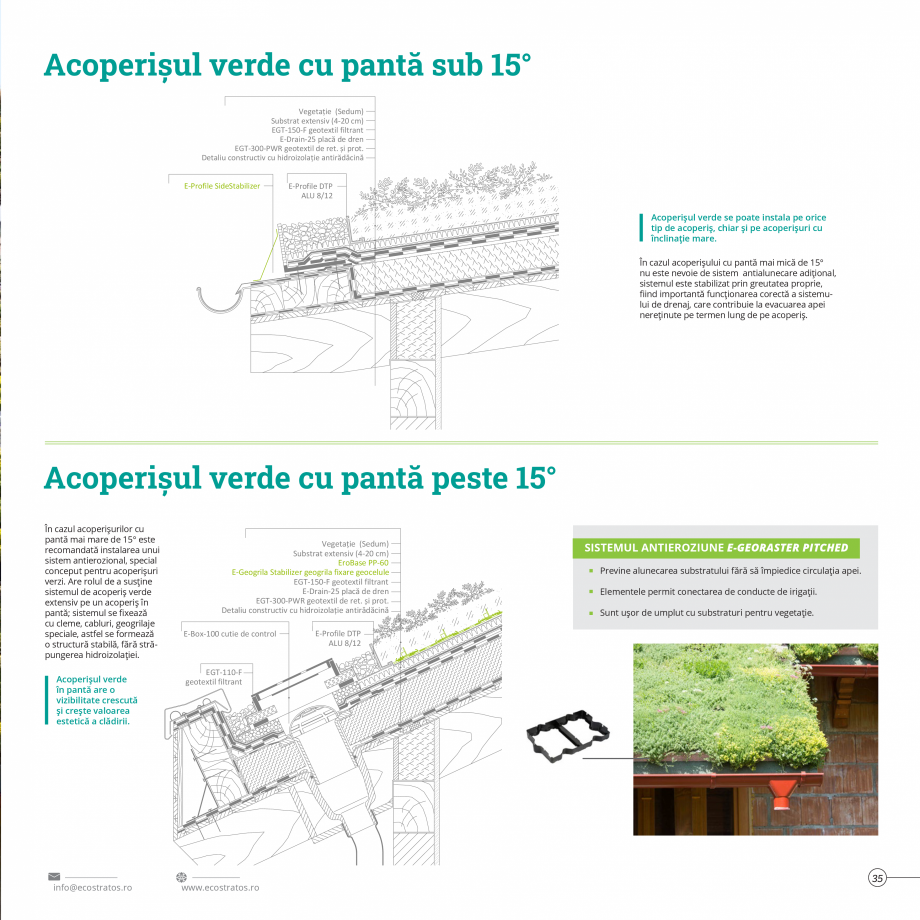

Acoperișul verde cu pantă sub 15°
Acoperișul verde cu pantă peste 15°

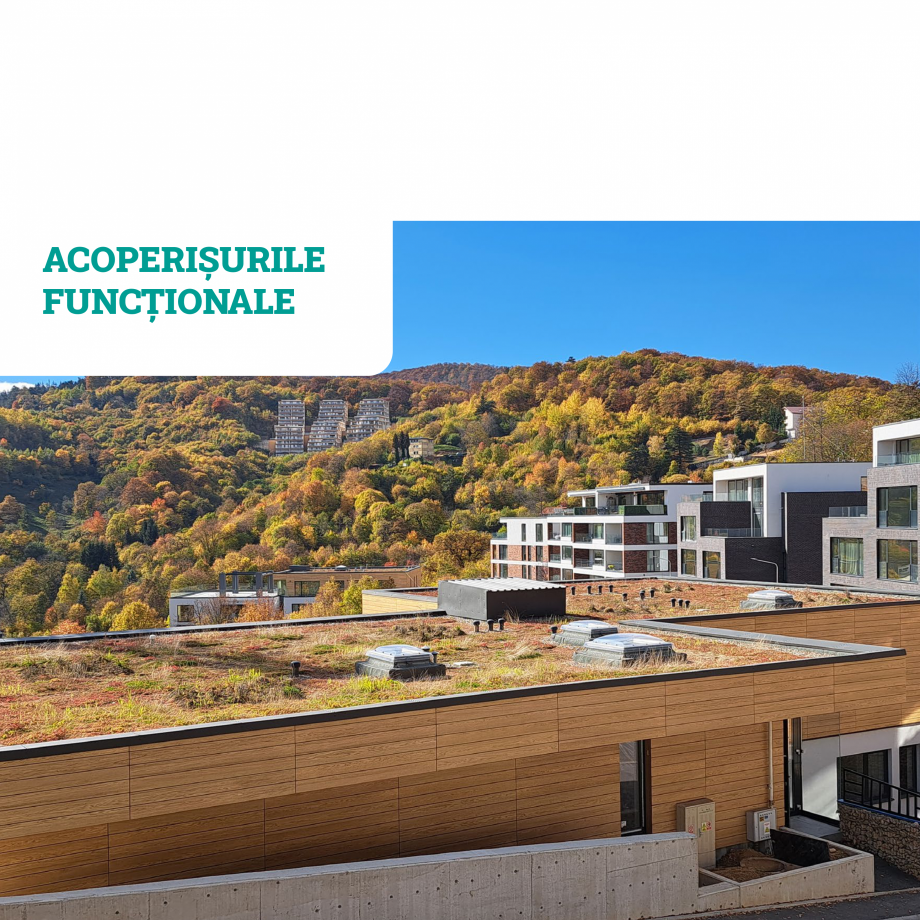

Acoperișuri funcționale
Acoperișul verde biodivers
Sistemul Blueroof

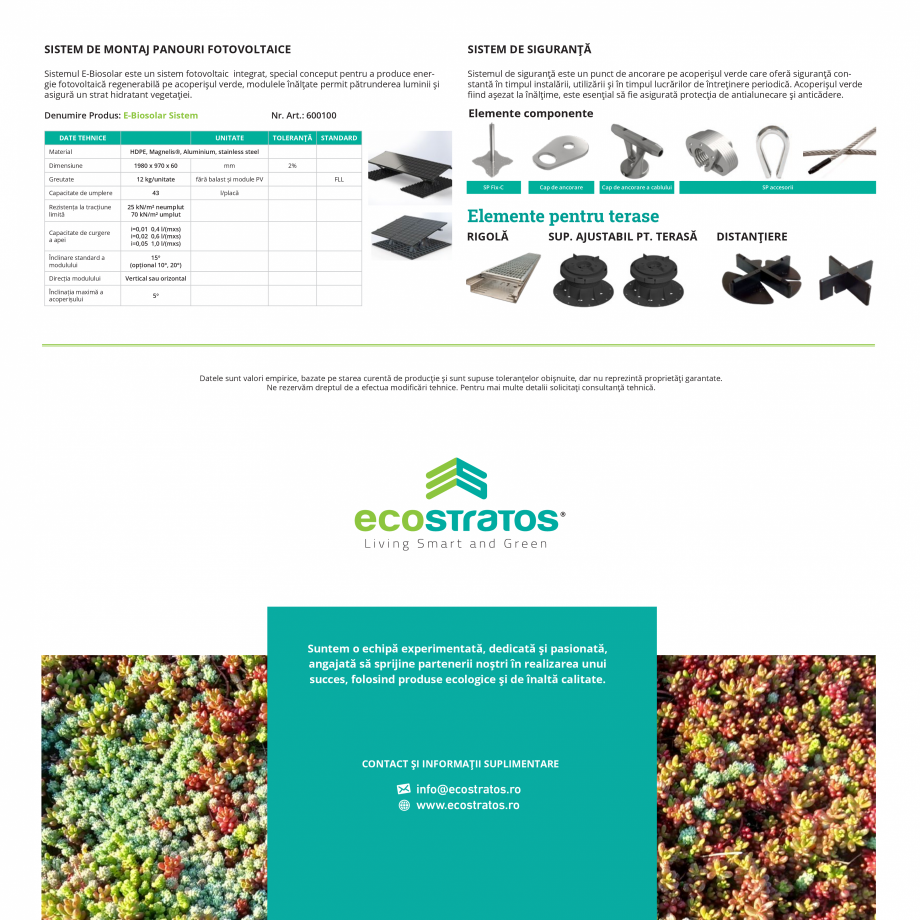

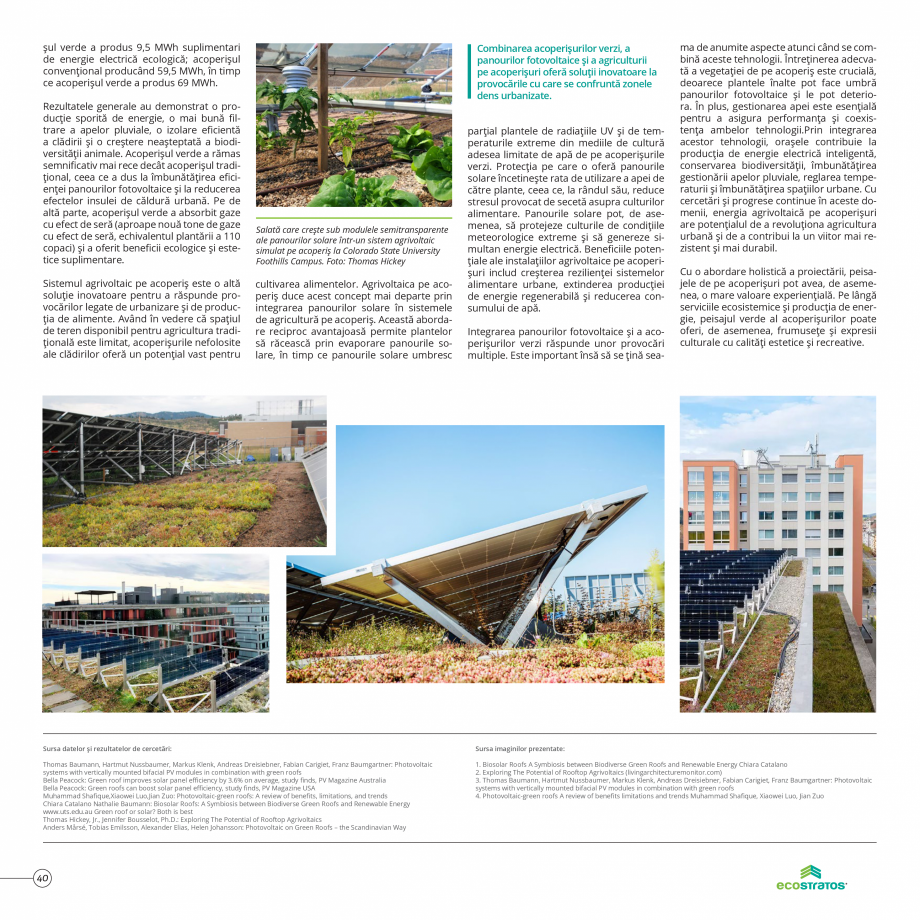

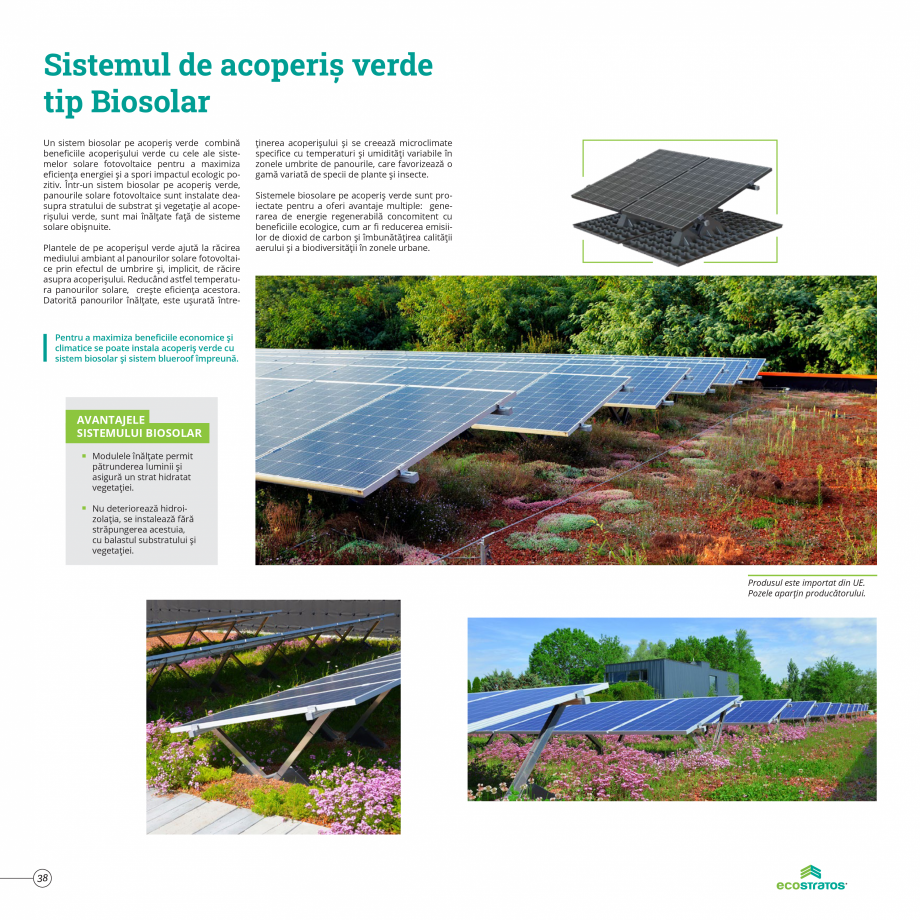

Sistemul de acoperiș verde tip Biosolar
Eficiența sporită a sistemelor fotovoltaice instalate
împreună cu sistemele de acoperișuri verzi
Pereții și fațadele verzi

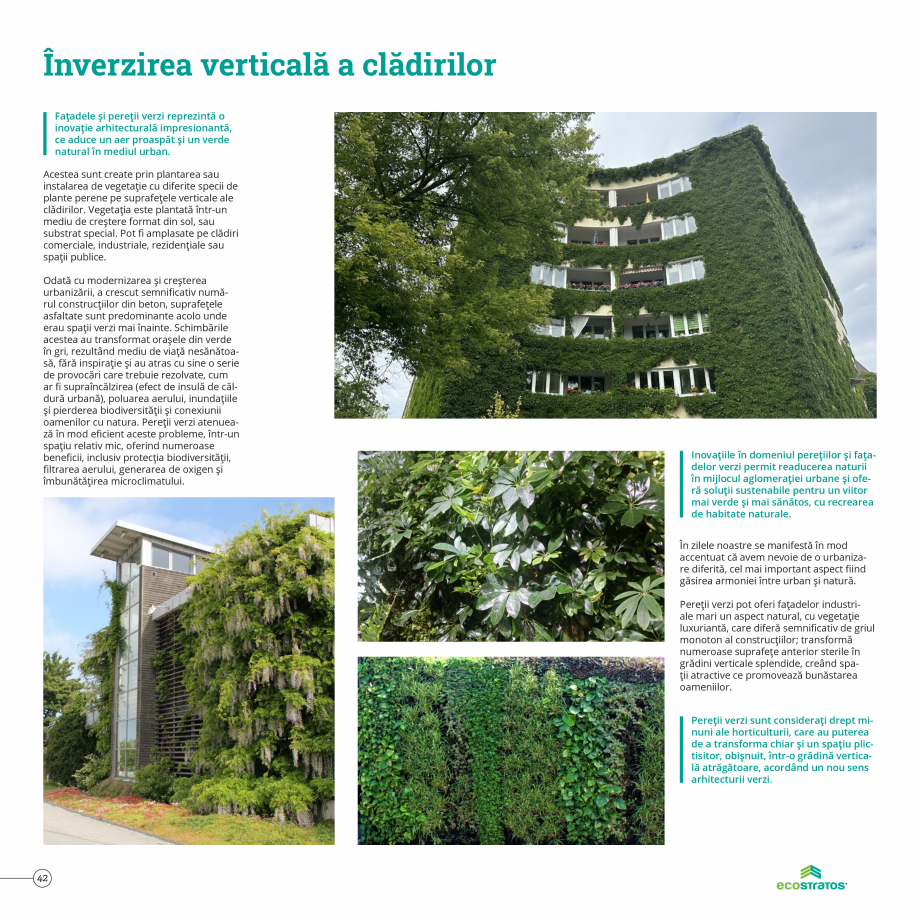

Înverzirea verticală a clădirilor

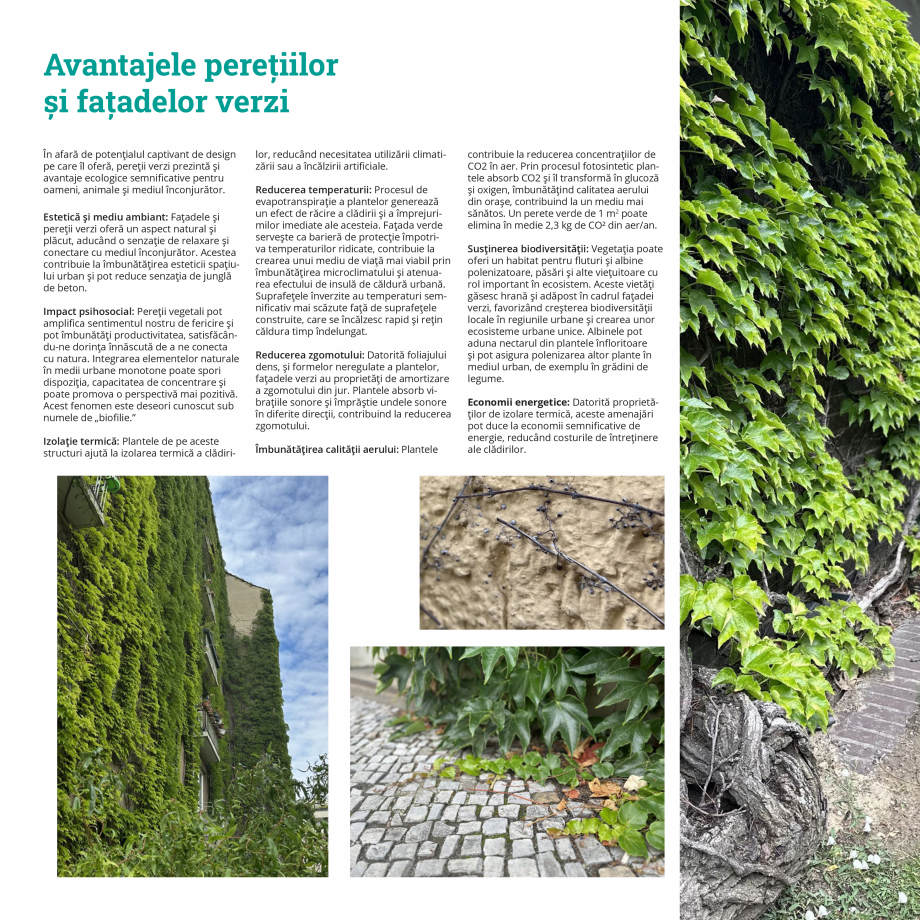

Avantajele perețiilor și fațadelor verzi

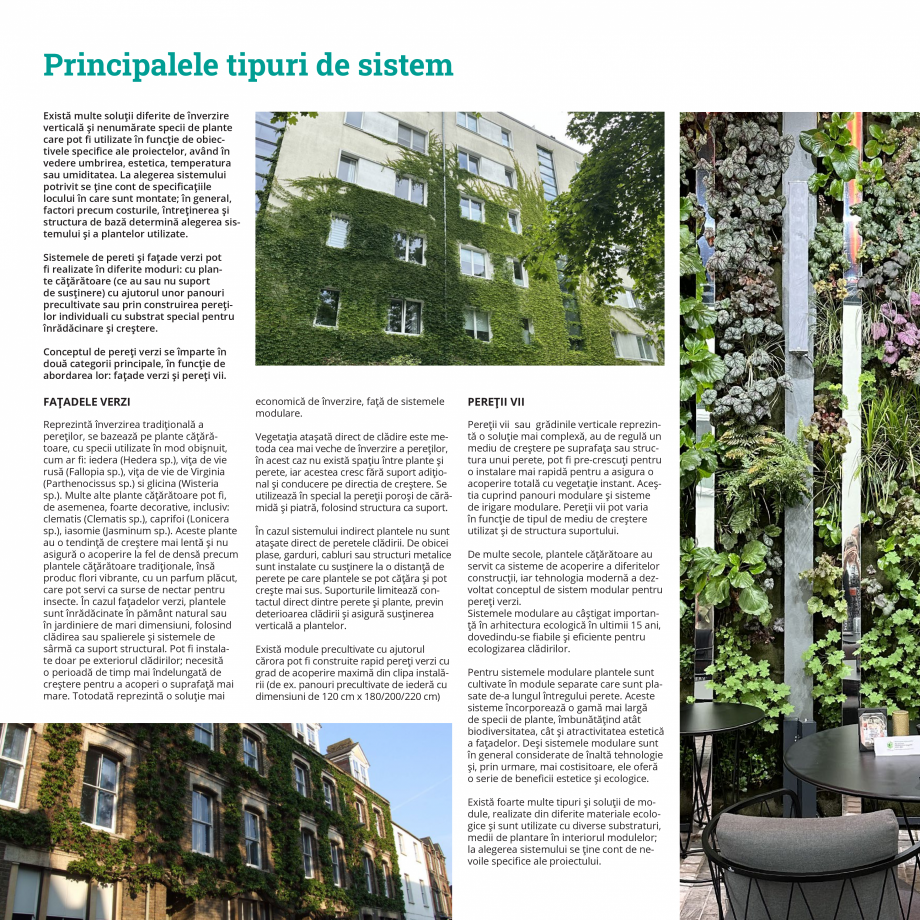

Principalele tipuri de sistem

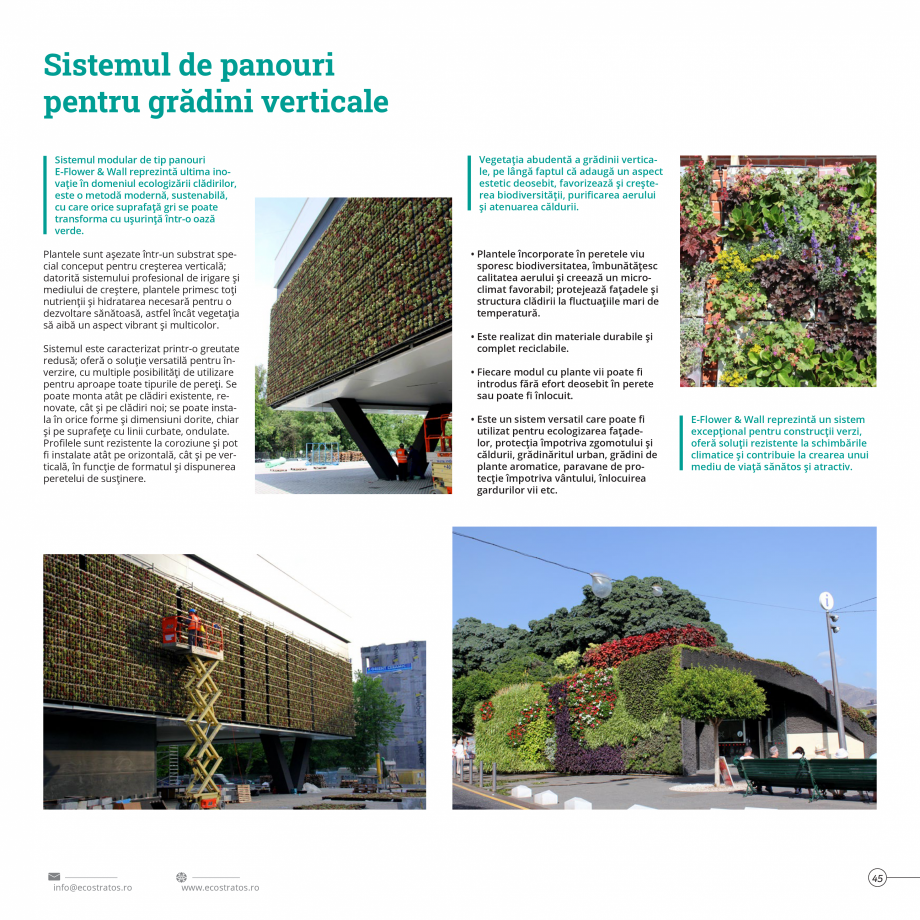

Sistemul de panouri pentru grădini verticale

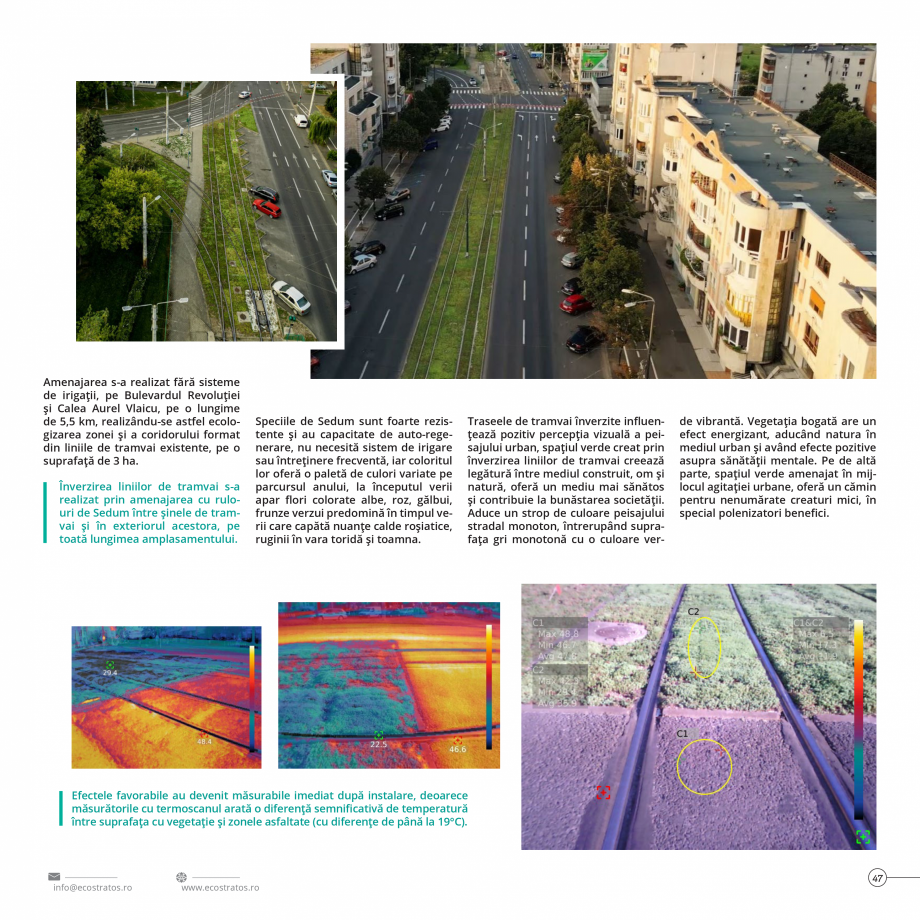

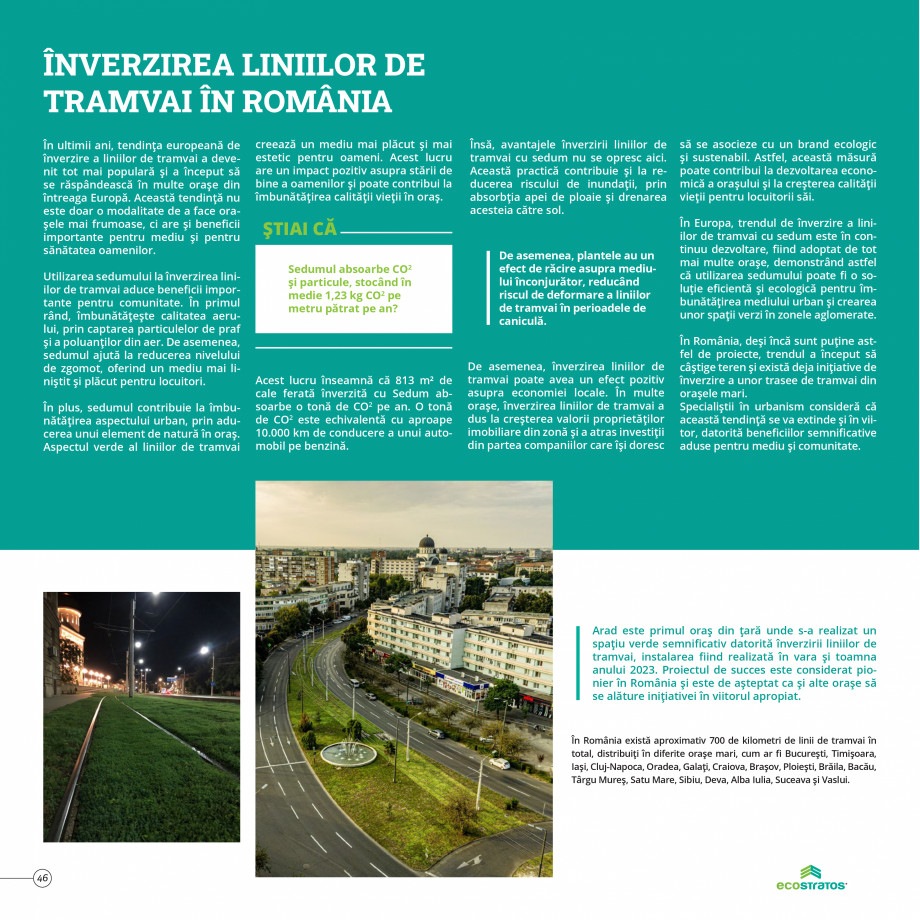

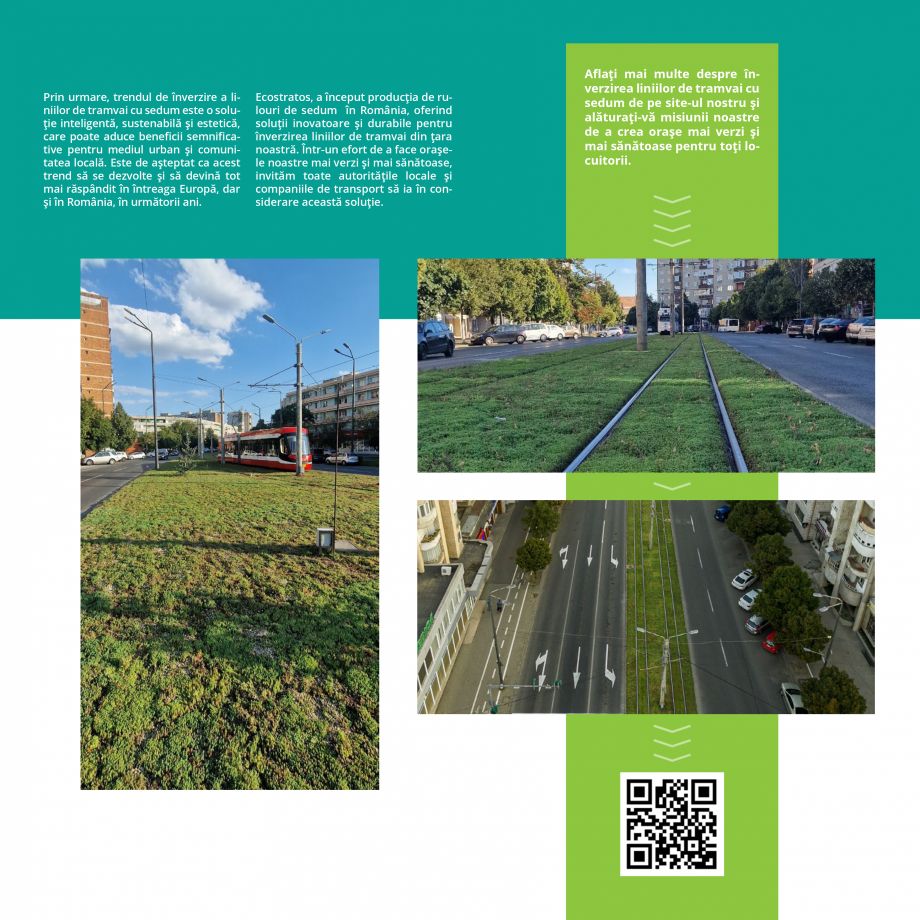

Înverzirea liniilor de tramvai în România

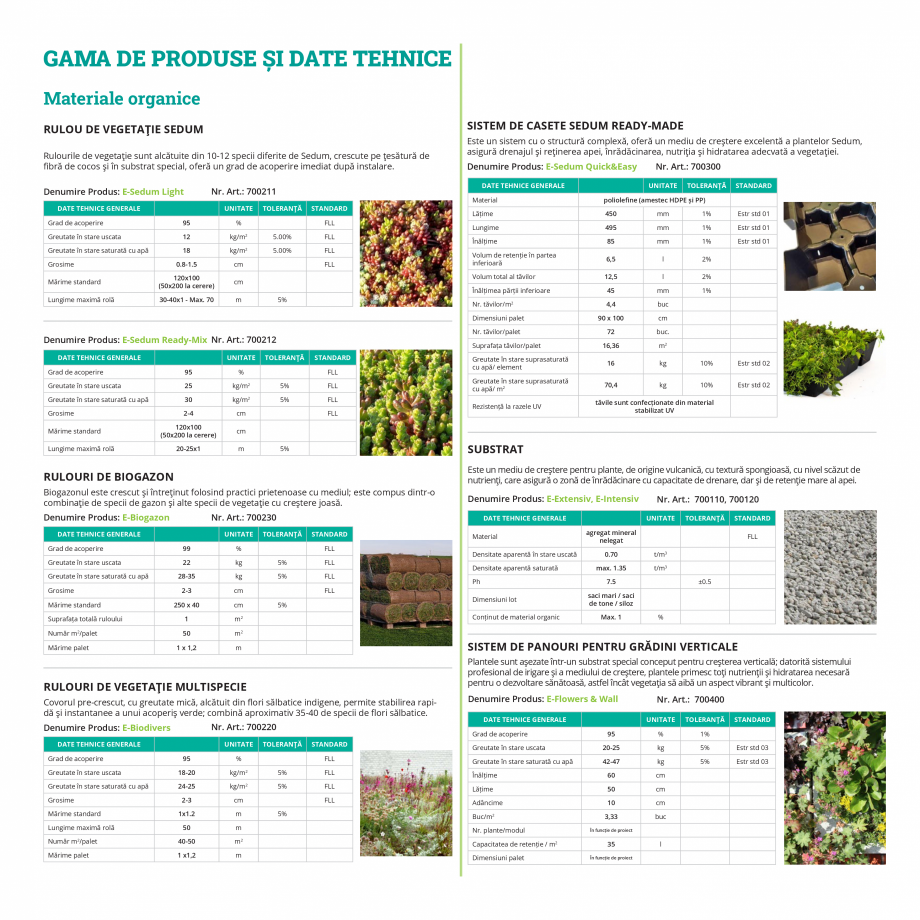

Gama de produse, date tehnice
C UPRINS
5
5
6
7
9
11
12
13
14
15
16
17
18
19
20
21
21
22
23
23
24
26
28
28
29
30
30
31
32
4
VIZIUNEA
NOASTRĂ
Imaginați-vă un oraș verde, plin de viață și energie, unde clădirile
sunt vii și aerul este curat și proaspăt. Ecostratos își propune să
facă acest vis realitate, aducând natura mai aproape de noi,
prin înverzirea a 6000 de clădiri, ce vor tr
ansforma în verde
peisajul urban în următorii 10 ani.
Împreună, putem crea un mediu mai sănătos și mai sustenabil
pentru generațiile viitoare. Alătură-te nouă în această misiune de
înverzire și dă viață clădirilor din orașe!
MISIUNEA
NOASTRĂ
Ecostratos are o misiune îndrăzneață: să transforme mediul urban
într-un loc mai viu și mai verde, prin furnizarea de soluții inovatoare
pentru acoperișuri, grădini suspendate, pereți și fațade verzi, care să
îmbunătățească calitatea vieții în orașe și să promoveze o abordare
durabilă a dezvoltării urbane. Arhitecți, constructori, peisagiști și
autorități publice, putem forma o echipă puternică, ce pune baze
pentru a se trăi mai inteligent, mai verde și mai sănătos!
ÎN CĂUTAREA SOLUȚIILOR OPTIME
PENTRU UN VIITOR VERDE
info@ecostratos.ro
www.ecostratos.ro
5
CE ESTE
ECOSTRATOS?
Ecostratos este cheia către orașele verzi și sănătoase, ce oferă soluții optime pentru
acoperișuri
verzi, grădini suspendate, pereți și fațade verzi. Cu peste 30 de ani de experiență
de management în acest domeniu și o echipă pasionată, facem față oricărei provocări
peisagistice prin oferirea de produse și sisteme de înaltă calitate. Ne oferim să construim
împreună cu partenerii noștri un viitor mai curat și mai durabil. Descoperă Ecostratos și
transformă orașul tău într-un paradis sănătos și verde!
DURABILITATE
Suntem dedicați dezvoltării unor soluții durabile pentru mediu și suntem pregătiți să creăm acoperișuri verzi pentru clădiri NZEB (Nearly
Zero Energy Building); integrarea acestora este esențială, deoarece
contribuie semnificativ la producerea de oxigen, dar și la eficiența
energetică, răcirea pasivă și gestionarea apelor pluviale, jucând un
rol vital în realizarea unor construcții cu consum energetic aproape
zero și minim impact asupra mediului.
INOVAȚIE
Îmbunătățim în mod continuu produsele și serviciile noastre
pentru
a răspunde nevoilor în schimbare ale clienților noștri și pentru a fi în
pas cu cele mai noi tendințe în tehnologie și design peisagistic.
CALITATE
Ne angajăm să oferim produse de calitate superioară și servicii excelente în garanție și postgaranție.
RESPONSABILITATE SOCIALĂ
Suntem conștienți de rolul nostru în comunitate, și suntem un partener responsabil și de încredere pentru clienții noștri și pentru societate.
COLABORARE
Lucrăm împreună ca echipă cu clienții și furnizorii noștri pentru a
crea soluții personalizate și inovatoare pentru acoperișurile, terasele,
pereții și fațadele verzi.
RESPECT
Ne respectăm clienții, partenerii de afaceri și mediul înconjurător și
suntem dedicați menținerii unor standarde etice ridicate.
6
PREZENTARE
PRODUSE
Ecostratos oferă o gamă completă de produse și servicii pentru a
transforma acoperișurile, terasele și pereții clădirilor în spații verzi
durabile și funcționale.
Oferim o v
arietate mare de plante din genul sedum, plante perene,
arbuști și arbori, precum și toate elemente necesare (inclusiv
substraturi de plantare, drenaj, protecție, filtrare), pentru a crea un
acoperiș verde spectaculos.
Suntem o echipă dedicată, cu mare experiență în această industrie,
și ne angajăm să ne sprijinim partenerii cu produsele noastre
ecologice și de calitate superioară.
Pentru a obține rezultate remarcabile și trainice, modelăm orașele să
fie mai verzi și mai sănătoase; furnizăm rapid produsele și sistemele
noastre pentru înverzire, în orice parte a Europei.
info@ecostratos.ro
www.ecostratos.ro
Alege Ecostratos pentru
a transforma acoperișurile în spații
verzi inteligente și durabile!
7

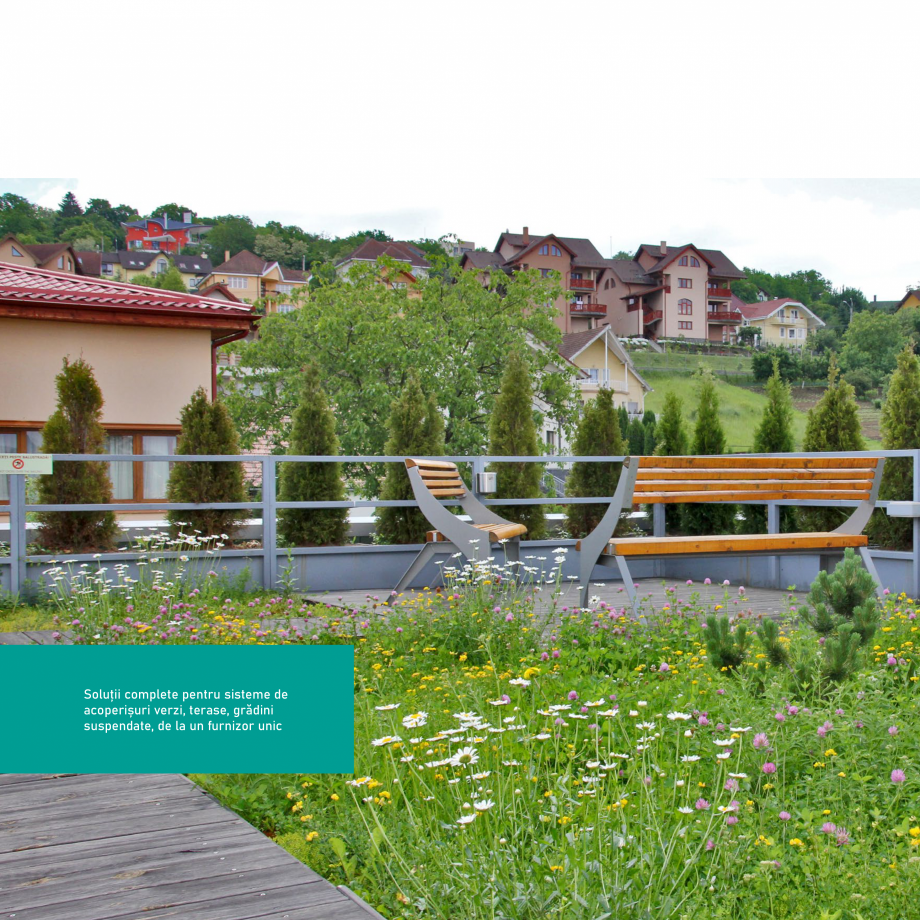

Soluții complete pentru sisteme de
acoperișuri verzi, terase, grădini
suspendate, de la un furnizor unic
8
AVANTAJELE
ACOPERIȘULUI
CU VEGETAȚIE
Suntem cu toții responsabili să protejăm mediul
înconjurător și să luăm măsuri pentru a reduc
e
efectele negative ale urbanizării și ale schimbărilor
climatice. De aceea, Ecostratos îți oferă o soluție
practică și estetică prin sistemele de acoperișuri
verzi. Acestea nu numai că îmbunătățesc aspectul
estetic al clădirilor, dar oferă și beneficii pentru
mediu și sănătatea noastră. Prin instalarea unui
acoperiș verde, contribuim la reducerea poluării
aerului și apei, la combaterea încălzirii globale și la
îmbunătățirea calității vieții în orașele aglomerate.
Acoperișurile verzi, cunoscute și sub numele de
acoperișuri cu vegetație sau acoperișuri ecologice,
reprezintă o soluție inovatoare și durabilă pentru
construcții, cu beneficii multiple și importante
pentru mediu și pentru economia de energie.
INVESTIȚIE DURABILĂ
PENTRU GENERAȚII VIITOARE
info@ecostratos.ro
www.ecostratos.ro
9
AVANTAJE ECOLOGICE
ESTETICĂ ȘI BIODIVERSITATE
Adaugă un element estetic plăcut clădirilor, dar și o oază de
biodiversitate în mediul
urban, susținând astfel diversitatea
și sănătatea ecosistemelor.
ABSORBȚIA APEI
Acoperișurile verzi absorb apa de ploaie și o rețin (între
50% și peste 90% din precipitații); astfel se reduce riscul de
inundații iar canalizarea locală este protejată de supraîncărcare.
AVANTAJE FINANCIARE
POT CONTRIBUI LA REDUCEREA
IMPOZITELOR LOCALE:
În unele regiuni, proprietarii de acoperișuri verzi pot beneficia de reduceri la impozitele locale.
CRESC VALOAREA PROPRIETĂȚII:
Acoperișurile verzi fac proprietatea mai atractivă pentru
potențialii cumpărători și pot crește valoarea proprietății
cu 6 - 15%, potrivit studiilor.
CONTRIBUIE LA OBȚINEREA
CERTIFICĂRILOR DE MEDIU
IZOLAȚIA TERMICĂ
Cu ajutorul stratului de vegetație și al substratului, acoperișurile verzi reduc transferul de căldură prin acoperiș cu
25% până la 60% în comparație cu acoperișurile tradiționale, reduc nevoia de încălzire sau răcire a clădirii, economisind astfel energie.
Acoper
ișurile verzi pot contribui semnificativ la obținerea
certificărilor de mediu, cum ar fi LEED/BREEAM și atingerea standardelor nZEB.
PRELUNGEȘTE DURATA DE VIAȚĂ A ACOPERIȘULUI TIP TERASĂ, HIDROIZOLAT CU MEMBRANĂ
REDUCEREA ZGOMOTULUI
Stratul de vegetație și substratul pot atenua zgomotele
provenite de la trafic sau de la alte surse externe, îmbunătățesc protecția împotriva zgomotului produs de traficul
rutier cu până la 10 dBA, contribuind astfel la un mediu
mai liniștit și mai sănătos pentru toți.
REDUCEREA EFECTULUI DE INSULĂ
Protejează membrana impermeabilă de radiațiile UV și variațiile de temperatură, prelungind astfel durata de viață a acoperișului de 2-3 ori, și economisind costuri de întreținere.
CONTRIBUIE LA REDUCEREA COSTURILOR
CU GESTIONAREA APELOR METEORICE
Acoperișurile verzi absorb și rețin apele meteorice, pot
reduce fluxul de apă pluvială de pe acoperiș cu până la
65% și pot întârzia rata de scurgere cu până la tre
i ore,
reducând astfel costurile cu gestionarea apelor pluviale.
DE CĂLDURĂ
Ajută la combaterea fenomenului de încălzire excesivă a
mediului urban prin reducerea temperaturii ambientale datorită microclimatului creat. Acoperișurile verzi pot reduce
temperatura maximă de suprafață pe timpul zilei în perioada de vară cu 15 - 45 °C și temperatura maximă a aerului
cu până la 5 °C.
ÎMBUNĂTĂȚIREA CALITĂȚII AERULUI
Vegetația de pe acoperișurile verzi ajută la filtrarea poluării
din aer, reducând concentrațiile de particule și emisii, îmbunătățind astfel sănătatea și bunăstarea locuitorilor. Potrivit
cercetărilor prezentate în Green Roofs White Paper din 2014,
un acoperiș verde de 93 m2 poate îndepărta 18 kilograme
de particule poluante din aer, ceea ce reprezintă echivalentul
emisiilor generate de 15 mașini conduse timp de un an.
10
ECONOMISESC ENERGIE
Prin izolarea termică și reducerea efectului insulei de căldură, acoperișurile verzi
pot ajuta la reducerea costurilor
cu încălzirea și răcirea clădirii. Rezultatele studiilor arată o
economie maximă de 6,8 kWh/m2 (1,5 kg/m2 de CO2e tone)
și o economie minimă de 2,0 kWh/m2 (0,44 kg/m2 de CO2e
tone) în timpul iernii. De asemenea, îmbunătățesc calitatea aerului din jur, reducând astfel costurile cu ventilația.
Costurile inițiale ale instalării unui acoperiș verde pot fi semnificative și depind de
complexitatea designului, dimensiunea clădirii, zonele de aerisire și racord, însă pe
termen lung, acoperișul verde influențează direct economia de energie și optimizează costurile generale ale construcției pe toată durata de viață a acesteia.
RULOURI DE SEDUM
RULOURILE DE SEDUM OFERĂ O
VARIETATE MARE DE CULORI ȘI FORME,
CONȚIN PLANTE CU FRUNZE DE
DIMENSIUNI VARIATE.
Capacitatea puternică de
înrădăcinare permite ca
plantele de Sedum să obțină
nutrienții și hidratarea
necesară chiar și în cele mai
extreme condiții.
Transforma
i acoperișul dumneavoastră într-o oază verde cu
rulourile noastre de vegetație, de calitate premium!
Covorul obținut din rulouri de Sedum este ușor de instalat și de
întreținut, e alegerea perfectă pentru orice acoperiș verde extensiv.
Plantele sunt crescute pe țesătură de
fibră de cocos și în substrat special.
Pentru a avea garanția unui acoperiș verde impresionant și plin
de viață, folosim rulourile de Sedum, care oferă o plapumă de
vegetație compactă, imediat după instalare; are frunze colorate
pe tot parcursul anului, o mare capacitate de retenție a apei și
rezistență la secetă.
• Plapuma de vegetație poate asigura un grad de acoperire de min. 95%
la livrare și este produsă în concordanță cu prevederile FLL (prevederile
germane de standarde pentru acoperișuri verzi).
• Poate fi instalată pe pante până la înclinație de 25 de grade.
• Ruloul de vegetație este disponibil în două variante:
E-Sedum Ready-Mix (2-4 cm grosime) și
E-Sedum Light (0.8-1.5 cm grosime)
SOLICITAȚI CONSULTANȚĂ TEHNICĂ
info@ecostratos.ro
RULOURI DE BIOGAZON
UN GAZON VIU COLORAT, SĂNĂTOS ȘI
REZISTENT ÎN ORICE CONDIȚII CLIMATICE!
Biogazonul este crescut și întreținut folosind practici prietenoase cu
mediul. Pentru creșterea acestuia se utilizează doar semințe de plante
rezistente la secetă, nu se utilizează pesticide și erbicide chimice;
buruienile se elimină prin tundere repetată și operațiuni de extragere
manuală.
Biogazonul contribuie la promovarea biodiversității și este compus
dintr-o combinație de specii de gazon și alte specii de vegetație cu
creștere joasă.
Este caracterizat prin rezistență la temperaturi ambientale ridicate
și perioade secetoase, are o putere mare de înrădăcinare și necesită
mai puțină întreținere. O modalitate simplă de a obține un pajiște
spectaculoasă este plantarea de rulouri de Biogazon, care formează o
suprafață verde compactă, instant.
UN ACOPERIȘ V
ERDE CU RULOURI DE
BIOGAZON OFERĂ UN ASPECT ESTETIC
PLĂCUT ȘI NATURAL, ADUCÂND
FRUMUSEȚE PEISAJULUI URBAN.
• Prin instalarea rapidă a unui rulou de gazon bine dezvoltat se
obține o suprafață compactă foarte repede, eliminând timpul de
așteptare și costurile de întreținere pentru 5-7 luni de zile ca în
cazul însămânțării.
• Biogazonul ajută la îmbunătățirea calității aerului și la
reducerea poluării și a temperaturilor locale prin procesul de
evapotranspirație (50 mp de biogazon produc oxigenul necesar
pentru o persoană/24H).
• Plantele din compoziția Biogazonului au rădăcini bine
dezvoltate, ceea ce facilitează prinderea în noul substrat și
adaptarea rapidă.
• Sunt rezistente la trafic și pot suporta o calcare moderată.
RULOURI VEGETALE MULTISPECIE
CU RULOURILE VEGETALE E-BIODIVERS,
PRIMĂVARA VĂ VEȚI PUTEA BUCURA DE O
ÎNFLORIRE BOGATĂ ȘI COLORATĂ, ÎN DOAR
CÂTEVA SĂPTĂMÂNI DUPĂ PLANTARE.
Paleta de specii variate produce
un spectacol vizual vibrant și colorat.
Covorul pre-crescut, cu greutate mică, alcătuit din
flori sălbatice indigene, permite stabilirea rapidă
și instantanee a unui acoperiș verde; combină
aproximativ 35-40 de specii de flori sălbatice, cu mai
puțin de 10% specii de iarbă, rezultând un aspect
vibrant și dinamic. Amestecul de semințe de flori
este selectat cu grijă pentru a asigura o înflorire pe o
perioadă extinsă, de obicei de la începutul primăverii
până toamna. Rulourile asigură o acoperire de cel
puțin 95% la livrare, sunt ușor de manevrat.
Covorul este alcătuit din plante mature, rezistente,
riscurile de deshidratare și apariția buruienilor sunt
minimalizate. Rezultatele sunt imediate și eficiente
din punct de vedere al costurilor.
Întindeți covorul și bucurați-vă!
• Instalare ușoară și simplă pentru un efect imediat, chiar și
pe pante de până la 15°.
• Acoperire cu vegetație în proporție de min. 95%.
• Varietate mare de specii
pentru a asigura biodiversitatea
și continuitatea înfloririi, perioadă de înflorire prelungită,
asigură habitate ecologice valoroase, speciile de flori
sălbatice atrag polenizatori importanți precum albinele și
fluturii.
• Covorul este conceput pentru a avea un impact pozitiv
asupra mediului; toate componentele sunt biodegradabile,
plantele sunt crescute în România, sunt adaptabile
condițiilor climatice.
Experimentați o soluție sustenabilă pentru
acoperișuri, descoperiți gama completă de
produse!
INFORMAȚII TEHNICE
UN COLȚ DE NATURĂ
TRANSPUS LA ÎNĂLȚIME
14
Structura generală
a acoperișului verde
Structura unui acoperiș verde variază în funcție de
designul specific al fiecărui acoperiș și de obiectivele
individuale ale proprietarului. În general, însă, un
acoperiș verde este compus din următoarele straturi:
Vegetația: Aceasta este elementul
cheie al acoperișului verde. Plantele
pot varia de la ierburi și flori până la
arbuști și cop
aci, în funcție de scopul
acoperișului verde, stratificația din
proiect și de condițiile locale.
1
Substratul: Este stratul cel mai important în care sunt instalate plantele care formează acoperișul verde.
Stratul de amestec de sol special
poate fi alcătuit din mai mulți componenți, printre care putem aminti
roca vulcanică, perlitul, compostul,
nisipul, granulele ceramice și alte
materiale pentru a îmbunătăți retenția de apă, drenajul apei în exces
după atingerea retenției maxime de
apă, aerarea și aprovizionarea cu
nutrienți.
2
1
2
3
Stratul de filtrare: Acest strat asigură că apa care ajunge în stratul de
drenaj și retenție de apă este curată
și fără impurități. Acest strat poate
fi realizat din geotextil cu dimensiunea porilor de ordinul nanometrilor
sau alte materiale similare.
4
3
5
6
Stratul de drenaj și retenție de
apă: Asigură drenajul apei de pe
suprafața acoperișului verde, aerisirea rădăcinilor și stocarea apei și
subs
tanțelor nutritive. Este realizat
dintr-un material special de drenaj,
care permite excesului de apă să se
scurgă într-un sistem de colectare.
Grosimea și tipul drenajului se alege
în funcție de cerințele proiectului.
4
7
8
Stratul de retenție apă și de protecție: Este recomandat pentru delimitarea materialelor incompatibile
care pot cauza migrarea plastifianților, contribuie la protejarea hidroizolației și creșterea duratei de viață
a acesteia.
5
Folia antirădăcină: Este utilizată
pentru protecția hidroizolației de
acțiunea mecanică a rădăcinilor,
previne pătrunderea lor în structura
acoperișului în cazul în care hidroizolația nu are această proprietate.
6
Stratul de impermeabilizare: Este
prima barieră de protecție împotriva infiltrării apei în interiorul clădirii.
Poate fi realizat din diferite materiale, cum ar fi membrane bituminoase,
membrane PVC, FPO, EPDM. Hidroizolația poate să dețină și certificarea
proprietății de antir
ădăcinare.
7
Stratul de izolație: Ajută la izolarea termică a clădirii și previne pierderea de căldură în timpul iernii și
pătrunderea excesivă de căldură în
timpul verii. De obicei, se folosesc
materiale precum spuma poliuretanică sau vata minerală, panourile
izolatoare din sticlă celulară, plăcile
de polistiren extrudat.
8
În plus, față de aceste straturi de bază, un acoperiș
verde poate include și alte elemente cum ar fi: un
sistem de irigare, un sistem de întreținere automată,
sistem de panouri solare sau chiar turbine eoliene, elemente de protecție împotriva căderii de pe acoperiș,
sisteme paratrăsnet.
info@ecostratos.ro
www.ecostratos.ro
15
Principale tipuri
de acoperiș verde
130-260 kg/m2
EXTENSIV
Acest tip de acoperiș verde este cel
mai ușor și mai accesibil. În general, este format din substrat subțire și plante rezistente, cum ar fi ierburi și mușchi. Necesită mai puțină
întreținere și poate fi instalat pe
majoritat
ea clădirilor. Acoperișurile verzi extensive sunt recomandate în general pentru orice clădire
cu acoperiș plat sau în pantă de
până la 75°. În zilele noastre, odată cu recunoașterea numeroaselor
efecte ecologice și economice pozitive ale acoperișurilor verzi, există o cerere din ce în ce mai mare
pentru dezvoltarea unor ecosisteme auto-susținătoare. Utilizarea
covorului vegetal Sedum-Mix sau
Sedum+Plante biodiverse este cea
mai eficientă modalitate de a crea
rapid spații verzi, care se mențin
singure și care au nevoie de întreținere minimă.
16
200+ mm
150-200 mm
100-200 mm
În funcție de structură, caracteristici și beneficii specifice există mai multe tipuri de sisteme
pentru acoperișuri verzi. În general, factorii care determină alegerea tipului de sistem care
funcționează cel mai bine pentru o clădire, sunt determinate de arhitectura clădirii, factorii
climatici și obiectivele tehnico-economice.
200-300 kg/m2
SEMI-INTENSIV
Sistemul combin
ă elemente din
cele două tipuri de acoperiș verde,
respectiv extensiv și intensiv. Poate să includă o varietate de plante
care necesită o întreținere moderată. Este mai versatil față de acoperișul verde extensiv, deoarece oferă
o gamă largă de opțiuni de design,
cu o varietate mai largă de plante și
o mai bună capacitate de reținere a
apei, dar necesită mai multă îngrijire. Adâncimea substratului este
mai mare decât în cazul sistemului extensiv, dar mai mică decât în
cazul acoperișului verde intensiv.
Plantele utilizate pentru acoperișul
verde semi-intensiv includ specii
de: gazon, ierburi, plante perene,
suculente sau arbuști de mici dimensiuni. Cel mai răspândit strat
top de acoperiș verde semi-intensiv este cel biodivers care seamănă
ca vegetație cu pajiștile sălbatice cu
mii de flori.
300-1000 kg/m2
INTENSIV
Este sistemul cel mai complex, deoarece este compus din plante mai
mari, cum ar fi arbuști și arbori,
precum și ierburi și flori.
Necesită o structură de suport puternică
și grosimea substratului mai mare
atingând chiar 1.5 m grosime. De
asemenea necesită o întreținere
mai atentă, dar oferă habitat ideal pentru o varietate mai mare de
plante și poate crea un spațiu verde
mai sofisticat și atractiv. Acoperișurile verzi intensive sunt recomandate în general pentru clădirile cu acoperiș plat sau cu înclinație de până
la 5° și cu o suprafață de acoperiș
mare, cum ar fi clădiri de birouri,
centre comerciale, instituții publice
sau clădiri rezidențiale, parcări subterane, supraetajate. Sunt utilizate
în general pentru proiecte care urmăresc să creeze o oază de verdeață în zone urbane aglomerate.
Instalarea și
întreținerea
Acoperișurile verzi pot
fi instalate pe aproape
orice tip de acoperiș
(de la o încărcare permanentă permisă de
specificațiile din proiect de min. 50 kg/
m2), inclusiv pe acoperișuri vechi modernizate (acoperișuri verzi
retrofit). Există soluții
at
ât pentru acoperișuri cu pantă 0°, cât și
pentru acoperișuri de
înclinație mai mare de
15° (până la 75°) prin
proiectare adecvată se poate
ajunge la înclinații de până la 85°.
Instalarea unui acoperiș verde
este o sarcină complexă care necesită experiență și cunoștințe
specializate. Este important să
fie instalat corect pentru asigurarea funcționării în mod corespunzător. Evaluarea structurii de
suport este primul pas în proiectarea acoperișului verde, pentru
a se asigura că poate susține greutatea adăugată a substratului,
a plantelor și a altor materiale
de construcție necesare. De asemenea este foarte importantă
pregătirea structurii acoperișului
existent, aceasta poate include
verificarea și repararea oricăror
daune ale acoperișului și/sau ale
elementelor structurale.
Având în vedere tipul de sistem
utilizat, un acoperiș verde poate
să aibă nevoi de întreținere de
diferite intensități, de la verificări
anuale de 2-3 ori, pâ
nă la lucrări
de întreținere regulate (cum este
în cazul acoperișului verde intensiv, care necesită întreținere și
irigare regulată precum un parc
sau o zonă verde de la nivelul
solului). Întreținerea regulată
cuprinde: verificarea sistemului
de drenaj, fertilizarea, toaletarea
plantelor și irigarea periodică.
EFORT MINIM, BENEFICII MAXIME
info@ecostratos.ro
www.ecostratos.ro
17
SOLUȚII DE SISTEM
TRANSFORMĂ ORICE CLĂDIRE
ÎNTR-UN HABITAT CU FLORA ȘI
FAUNA, PLIN DE VIAȚA
18
Racordarea la diferite
elemente de construcție
La joncțiunile arhitecturale,
cum ar fi racordarea la perete,
atic, uși, terasă, rigolă, cutie de
control, evacuari de ape este
necesară o atenție specială
pentru a asigura o etanșare
corespunzătoare și o funcționare
eficientă a acoperișului verde.
Racordarea la diferite elemente
de construcție se realizează cu
instalarea unui strat separator
de pietriș între substrat și
elementul de construcție, de
diferite grosimi ș
i lățimi, în
funcție de cerințele proiectului.
Substratul trebuie să fie delimitat pe toată
suprafața de contact cu geotextil filtrant,
membranele de filtrare trebuie să fie fixate
în mod corespunzător și să fie instalate cu
o suprapunere suficientă, pentru a preveni
colmatarea drenajului și gurilor de evacuare
a apelor pluviale cu particule fine din
substrat.
ROLURILE STRATULUI DE
PIETRIȘ PENTRU DELIMITARE
Împiedică alunecarea, eroziunea substratului și a vegetației în timpul
ploilor abudente sau a vânturilor puternice, reducând astfel riscul de
deteriorare a sistemului de acoperiș verde.
Elementele de construcție specifice acoperișurilor verzi, precum sistemul de siguranță Safety
Pro, cutiile de control, elementele de bordură
beton, suporturi pentru terase, sunt instalate
pe acoperiș fără fixare mecanică, fără străpungerea și deteriorarea hidroizolației.
Împiedică blocarea gurilor de scurgere sau a altor elemente ale
sistemului de scurgere,
ceea ce poate duce la acumularea de apă pe
acoperișul verde și la deteriorarea acestuia.
Poate oferi un aspect estetic mai plăcut și mai curat la marginea
acoperișului sau la joncțiunile cu alte elemente de acoperiș.
Între stratul de pietriș și substrat, în funcție de grosimea substratului
și complexitatea proiectului, este recomandată utilizarea profilului
marginal, sau a elementului de beton prefabricat care au scopul de
delimitare estetică între suprafețe (bordură).
info@ecostratos.ro
www.ecostratos.ro
19
Racordarea la cutia de control

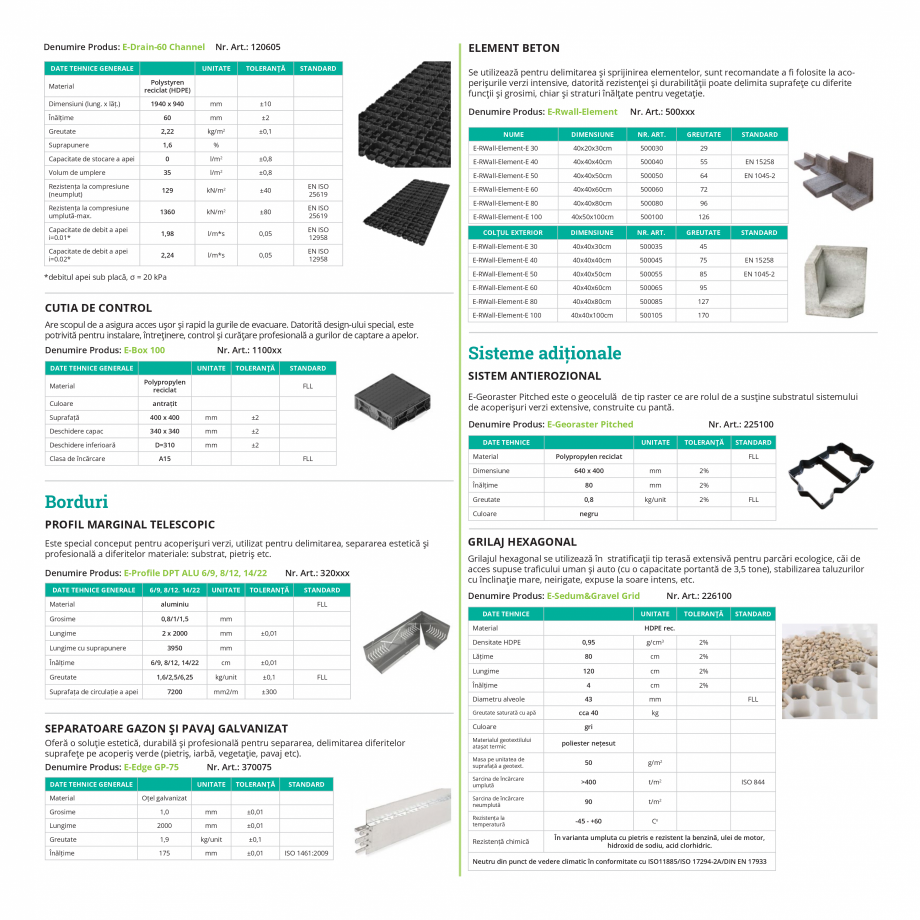

CUTIA DE CONTROL
E-BOX 100
Are scopul de a asigura
accesul ușor și rapid la
gurile de evacuare, asigură
drenajul liber al apei. Este
potrivită pentru acoperișuri
verzi, acoperișuri lestate
cu pietriș, sau cu suprafețe
pavate; poate fi utilizată
cu sistem de drenaj cu
sifon sau gravitațional, de
asemenea se poate conecta
cu diferite tipuri de tuburi
de drenaj și instalații de
irigație.
Este prevăzută cu deschideri
de drenaj și linii de ruptură predeterminate pentru
conectarea la canale și țevi
de drenaj.
Este extensibilă cu module
de 1-5-10 cm, având o
înălțime de 20 cm, se poate
ajusta la nivelul suprafeței
de finisaj a zonei în care
este amplasată.

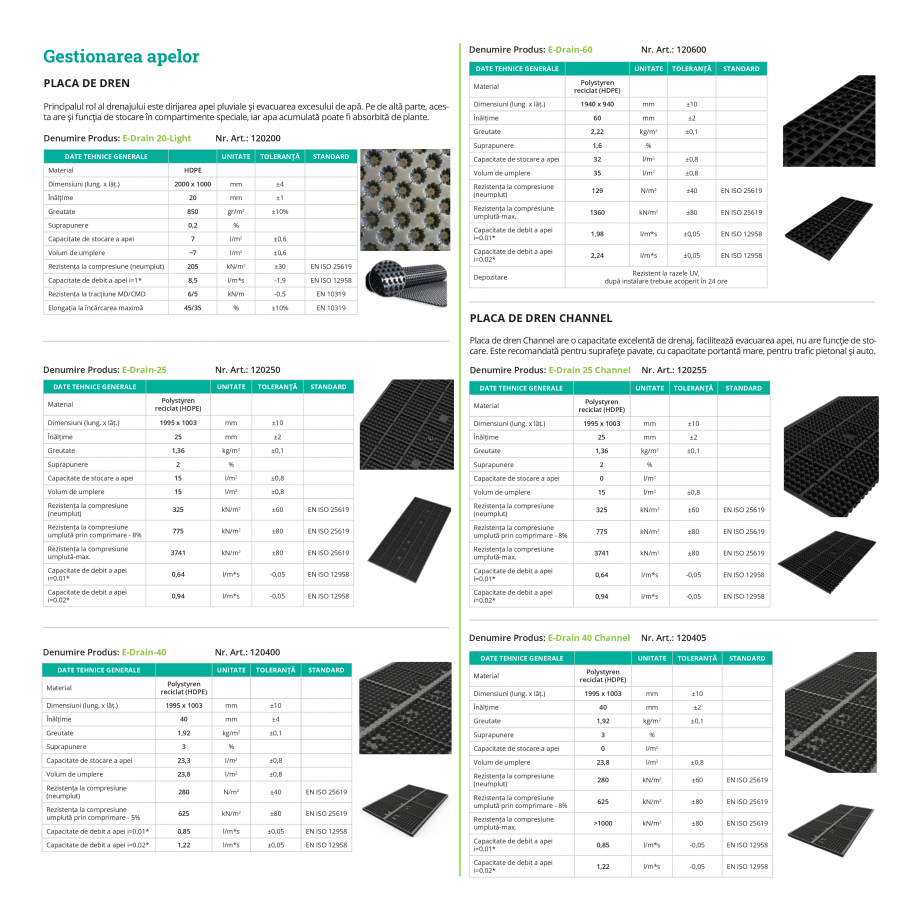

PLACA DE DREN
Are o instalare simplă și rapidă, sunt pierderi mici de 2-3% prin suprapunerea elementelor; greutatea structurală este redusă.
Are stabilitate, își menține forma inițială; aria de contact sporită exercită o presiune redusă pe suprafață.
Are capacitate excelentă de stocare a apei.
Dispune de perforații de difuzie pentru a asigura aerisirea rădăcinilor și păstrarea umidității pe perioade secetoase.
PLACA DE DREN E-DRAIN-25 ȘI E-DRAIN-40
Circulația apei pe trei niveluri:
- canal pentru ape pluviale cu găurile de evacuare la marginea elementului
- canale pentru ape meteorice între valuri
- suprafață de circulație lentă a apei sub valuri
Vegetație (Sedum)
Substrat extensiv (4-20 cm)
EGT-110-F g
eotextil filtrant
E-Drain-25 placă de dren
EGT-300-PWR geotextil de ret. și prot.
Folie antirădăcină
Detaliu constructiv cu hidroizolație
EGT-110-F
geot. filtrant
E-Box-100 cutie de ctr.
Vegetație
Substrat intensiv
EGT-110-F geotextil filtrant
E-Drain-60 placă de dren
EGT-500-PWR geotextil de ret. și prot.
Folie antirădăcină
Detaliu constructiv cu hidroizolație
E-Profile DTP
ALU 14/22
E-Box-50 elem. de ext.
E-Box-100 elem. de ext.
E-Box-100 cutie de control
E-Profile
DTP ALU
8/12
Vegetație
Substrat intensiv
EGT-110-F geotextil filtrant
E-Drain-40 placă de dren
EGT-500-PWR geotextil de ret. și prot.
Folie antirădăcină
Detaliu constructiv cu hidroizolație
E-Profile DTP
ALU 14/22
EGT-110-F
geot. filt.
E-Box-50 elem. de ext.
E-Box-100 elem. de ext.
E-Box-100 cutie de ctr.
Elem. ret. apă
PLACA DE DREN E-DRAIN-60
- este special conceput pentru acoperișuri verzi plate, intensive cu multiple straturi foarte groase, cu plantări de copaci
de dimensiuni de chiar 10-
12m, poate rezolva problema
apei stătătoare pe acoperiș
- are capacitate portantă mare, se poate utiliza pentru
suprafețe cu sarcini ridicate ca grosime substrat de 1-2 m,
copaci mari, stânci decorative etc
20
Racordarea la balustradă

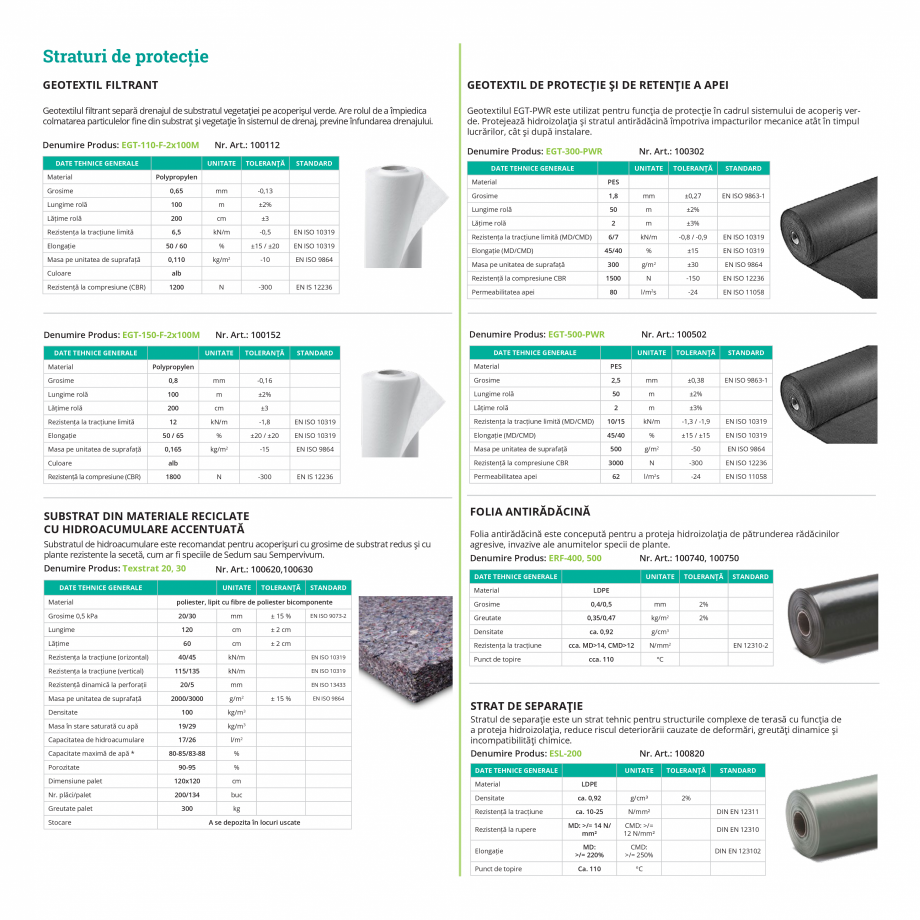

FOLIA ANTIRĂDĂCINĂ
ERF-400/500
Folia antirădăcină este
concepută pentru a proteja
hidroizolația de pătrunderea rădăcinilor agresive,
invazive ale anumitelor
specii de plante. Membrana
antirădăcină este potrivită
pentru utilizare intensivă,
este rezistentă la trafic pietonal și la circulația cu autovehicule (după așezarea
celorlalte straturi de terasa
intensivă), de asemenea
este rezistentă la diferite
materiale, precum: bitum,
ulei, polistirol.
Vegetație
Substrat intensiv (12-100 cm)
EGT-150-F geotextil filtrant
E-Drain-60 placă de dren ump. cu pietriș
EGT-500-PWR geotextil de ret. și prot.
Folie antirădăcină
Detaliu cons. inversat cu hidroizolație
Dale terasă 4 cm
Fundare pietriș (3-5 cm)
EGT-300-F geotextil f
iltrant
E-Drain-60 Channel placă de dren (umplut)
Strat de alunecare
Detaliu cons. inversat cu hidroizolație
Racordarea la sistemul de siguranță
SISTEMUL DE SIGURANȚĂ SAFETYPRO
Instalat în sistem linear
asigură mișcarea liberă
de-a lungul sistemului fără
nevoia de reasigurare.
Utilizatorii se pot lega de
un punct de fixare și se pot
mișca liber în linia continuă
ancorării, este mai ușor și
mai simplu de utilizat decât
sistemul cu punct unic de
fixare; nu este nevoie de
ajustarea permanentă a
frânghiei.
Vegetație
Substrat intensiv (12-100 cm)
SPGS-PE SafetyPro element sistem de siguranță
EGT-150-F geotextil filtrant
E-Drain-25 placă de dren
EGT-110-F geotextil filtrant
Substrat compactat manual
EGT-110-F geotextil filtrant
E-Drain-40 placă de dren
EGT-300-PWR geotextil de ret. și prot.
Detaliu constructiv cu hidroizolație antirădăcină
Sistemul poate să fie de orice dimensiune ca lungime.
Stabilitatea este asigurată
de greutatea lestării, nu
necesit
fixare pe acoperiș
prin străpungerea hidroizolației.
info@ecostratos.ro
www.ecostratos.ro
21
Racordarea la luminator/fereastră
SEPARATOARE DE GAZON
ȘI PAVAJ GALVANIZAT
E-EDGE GP-75, 175
Are flexibilitate, există posibilități multiple de utilizare.
Vegetație
Substrat intensiv
EGT-110-F geotextil filtrant
E-Drain-40 placă de dren
EGT-500-PWR geotextil de ret. și prot.
Folie antirădăcină
Detaliu constructiv cu hidroizolație
E-Edge GP-175
Separatoare gazon și pavaj
Oferă delimitare stabilă între
suprafețe, este rezistent la
călcare.
Este ușor de instalat și manipulat, arcurile se formează
cu ușurință, direct pe teren.
Vegetație
Substrat intensiv (12-100 cm)
EGT-150-F geotextil filtrant
E-Drain-40 placă de dren
EGT-500-PWR geotextil de ret. și prot.
Folie antirădăcină
Detaliu constructiv cu hidroizolație
E-RWall-Element-E
20/40/60/80/100
(în func. de gros.
15 cm
substrat)
22
Racordarea la terasă
SUPORTUL AJUSTABIL
PENTRU E-PEDESTAL
Suportul
de terasă este recomandat pentru ajustarea
înălțimii, în cazul suprafețelor denivelate, unde se dorește realizarea unei terase
din diferite materiale: lemn,
gresie, WPC etc. Golul de
sub terasă facilitează aerisirea construcției și scurgerea apei pluviale. Sistemul
de suporți este ușor de
montat, are greutate mică,
o mare rezistență mecanică
și durabilitate, respectiv
capacitate portantă mare.
Vegetație intensivă
Substrat intensiv (12-100 cm)
EGT-150-F geotextil filtrant
E-Drain-40 placă de dren
EGT-500-PWR geotextil de ret. și prot.
Detaliu constructiv cu hidroizolație
antirădăcină
Pavaj lemn terasă
Suport ajustabil terasă
Strat de pietriș nivelat și compactat
E-Drain 25 Channel
(umplut cu pietriș spart)
EGT-500-PWR geotextil de ret. și prot.
Detaliu constructiv cu hidroizolație
antirădăcină
E-RWall-Element-E
20/40/60/80/100
(în func. de gros. substrat)
ELEMENT BETON
E-RWALL-ELEMENT
Elementele de bordură din
beton se utilizează pentru
delimi
tarea și sprijinirea
elementelor, sunt recomandate a fi folosite la
acoperișurile verzi intensive; datorită rezistenței și
durabilității pot delimita
suprafețe cu diferite funcții
și grosimi, chiar și straturi
înălțate pentru vegetație.
Principalele roluri sunt: împărțirea spațiilor în diferite
zone, delimitarea structurilor, crearea diferitelor
forme.
Dispune de adapter de auto-nivelare, se poate nivela
și după instalarea terasei și
are funcția de corectare a
înclinației până la 7%.
Datorită solidității, elementele pot suporta greutăți
mai mari, astfel pe marginea bordurii se pot instala
bănci, accesorii de șezut.
Nu este necesară existența
unui strat de fundare de
pietriș sau alte materiale
sub terasă.
Racordarea la rigolă
RIGOLA E-B & STAINLESS STEEL DRAINAGE
Rigolele au funcții de drenaj, de regulă se utilizează
lângă ieșiri, terase, aticuri
sau pereți. Au capacitate
foarte bună de a dirija o
cantitate mare de apă; este
recomanda
tă utilizarea lor
pe suprafețe orizontale
mari. Înălțimea elementului
se poate regla în funcție
de cerințele terenului.
Funcționează sub formă de
corp receptor la terase și au
funcție de drenaj.
Dale terasă 4 cm
Fundare pietriș (3-5 cm)
EGT-300-F geotextil filtrant
E-Drain-25 Channel placă de dren
EGT-500-PWR geotextil de ret. și prot.
Strat de alunecare
Detaliu constructiv cu hidroizolație
E-B & T Stainless Steel Drainage
Rigolă terasă
5 cm
Densitatea grilajului asigură
circulație pietonală în siguranță și asigură protecție
împotriva impurităților,
pietrișului, etc.
info@ecostratos.ro
www.ecostratos.ro
23
Racordarea la perete, atic
Racordarea la perete și atic se realizează cu instalarea unei bariere de protecție din pietriș, trebuie luat în seamă înălțimea aticului. Distanța între stratul de pietriș și marginea aticului trebuie
să fie de minim 10 cm. De asemenea, în cazul racordării la perete, distanța între închiderea
hidro
izolației și stratul de pietriș trebuie să fi o înălțime de 15 cm minim.
Rulou de vegetație E-Sedum Ready-Mix
RULOURI DE VEGETAȚIE
E-SEDUM READY-MIX
Substrat extensiv (4-20 cm)
EGT-110-F geotextil filtrant
E-Drain-25 placă de dren
EGT-300-PWR geotextil de ret. și prot.
Folie antirădăcină
Detaliu constructiv cu hidroizolație
Plapuma cu structura de
vegetație tip E-Sedum
Ready-Mix conține între 1012 specii diferite de Sedum.
Planta suculentă Sedum
este obișnuită să stocheze
apa în frunze, astfel este
perfect potrivită pentru
condiții extrem de variate
de climă.
E-Profile DTP
ALU 8/12
10 cm
Oferă un grad de acoperire maximă cu vegetație
compactă instant, față de
plantarea cu răsaduri sau
însămânțare, nu necesită
mai mulți ani de așteptare
pentru a obține efectul
dorit.
Datorită greutății medii,
plapuma de vegetație se
poate instala pe clădiri cu
capacitate portantă redusă.
RULOURI DE VEGETAȚIE
E-SEDUM LIGHT
Rulou de vegetație E-Sed
um Light
Substrat extensiv (4-12 cm)
EGT-110-F geotextil filtrant
E-Drain-25 placă de dren
EGT-300-PWR geotextil de ret. și prot.
Folie antirădăcină
Detaliu constructiv cu hidroizolație
Datorită grosimii de substrat de cca. 1 cm aceasta
poate fi transportat la
costuri mai mici si este mai
ușor de manipulat de către
un singur om.
Reprezintă o soluție economică pentru realizarea
unui covor de vegetație care
oferă un grad de acoperire
imediat după instalare.
Plapuma de vegetație este
ușor de instalat.
Rădăcinile plantelor sunt
puternic dezvoltate, de
aceea necesită îngrijire mai
puțină decât răsadurile.
Plantele Sedum au o înălțime relativ mică și sunt caracterizate prin capacitate
crescută de auto-regenerare, sunt rezistente la secetă,
soare, vânt și îngheț.
24
E-Profile DTP
ALU 6/9
15 cm
Racordarea la perete, atic
SUBSTRATUL E-EXTENSIV ȘI E-INTENSIV
Substratul este un mediu de
creștere pentru plante de
origine vulcanică, cu textură
spongioas
, cu nivel scăzut
de nutrienți, care asigură
o zonă de înrădăcinare cu
capacitate de drenare, dar și
de retenție mare al apei.
Datorită compoziției speciale, asigură o aerisire optimă
pentru rădăcinile vegetației.
Îmbunătățește aportul de
nutrienți, dezvoltarea și starea de sănătate a plantelor.
Asigură Ph potrivit pentru
dezvoltarea sănătoasă a
plantelor.
Datorită greutății reduse, se
poate utiliza și la clădiri cu
capacitate portantă mică.
Vegetație
Substrat intensiv (12-100 cm)
EGT-150-F geotextil filtrant
E-Drain-40 placă de dren
EGT-500-PWR geotextil de ret. și prot.
Folie antirădăcină
Detaliu constructiv cu hidroizolație
15 cm
info@ecostratos.ro
E-RWall-Element
E 20/40/60/80 /100
(în func. de gros. subtrat)
www.ecostratos.ro
Vegetație
Substrat intensiv (12-100 cm)
EGT-150-F geotextil filtrant
E-Drain-40 placă de dren
EGT-500-PWR geotextil de ret. și prot.
Folie antirădăcină
Detaliu constructiv cu hidroizolație
15 cm
E-RW
all-Element-E
20/40/60/80 /100
(în func. de gros. subtrat)
25
Racordarea la pavaje auto și pietonale
(parcări cu spații verzi pe acoperiș)
Joncțiunea între acoperișul verde și pavajul pietonal/auto poate fi realizată prin instalarea unei
margini de separare, bordură între suprafețe. În
funcție de specificațiile proiectului și sistemului
utilizat, aceasta poate fi și un profil marginal
telescopic, separator gazon și pavaj sau element
de beton prefabricat. Marginea de separare
are rolul de delimitare estetică și funcțională,
va împiedica plantele să crească peste pavajul
pietonal.
Datorită sistemelor tehnice complexe utilizate la
acoperișurile verzi și elementelor de sistem cu
capacitate portantă și rezistență la compresiune
crescută, se pot realiza la nivelul acoperișului
proiecte complexe, cum ar fi: o parcare pe acoperiș combinată cu o zonă verde de recreere, teren
de joacă pentru copii și spațiu pentru activități în
aer liber.
DISTANȚI
ERE E-TS
Distanțierele sunt realizate
din polimeri reciclați (se pot
recicla din nou după utilizare). Sunt dedicate suprafețelor plate, pavate.
Vegetație intensivă
Substrat intensiv (12-100 cm)
EGT-150-F geotextil filtrant
E-Drain-40 placă de dren
EGT-500-PWR geotextil de ret. și prot.
Detaliu constructiv cu hidroizolație
antirădăcină
Pavaj rezistent la intemperii (4 cm)
Strat de poza nisip (3-5 cm)
E-Drain 25 Channel (umplut cu pietriș spart)
EGT-500-PWR geotextil de ret. și prot.
Detaliu constructiv cu hidroizolație
antirădăcină
E-RWall-Element-E
20/40/60/80/100
(în func. de gros. substrat)
Au rolul de a asigura o distanță egală și uniformă între
elementele de pavaj, pentru
a asigura un drenaj eficient.
Se utilizează pentru montarea estetică a pavelelor.
Distanțieră pavaj
Rezistența mare a sistemului permite
instalarea pe acoperișuri verzi (de exemplu
deasupra garajelor subterane) a pavajelor
dedicate circulației intense chiar și cu autovehicule
mari, cum ar fi mașini de pompieri,
camioane, etc.
PLACA DE DREN
CHANNEL
Channel este o placă de dren
cu deschideri de absorbție dedicată suprafețelor pavate. Este
recomandată pentru suprafețe
cu capacitate portantă mare,
cu trafic pietonal și auto. Placa
umplută cu pietriș oferă rezistență mare la compresiune.
Previne daunele cauzate de
îngheț a suprafețelor pavate datorită deschiderilor în
partea inferioară, fără stocarea apei. Este prevăzută
cu perforații de difuzie, care
contribuie la aerisire.
Capaciatea portantă poate
fi mărită prin umplerea
panourilor.
Are capacitate sporită de
drenare, este foarte eficientă chiar și pe înclinația
minimă a acoperișului, a
celor realizate cu pantă 0%
sau cu beton de pantă de
doar 1%; de asemenea este
potrivită pentru acoperișuri
cu distanță mare de drenaj.
Se utilizează pentru montarea estetică a pavelelor.
26
PLACA DE DREN
E-DRAIN-25 CHANNEL
Vegetație (Sedum)
Substrat extensiv (4-20 cm)
EGT-110-F g
eotextil filtrant
E-Drain-25 placă de dren
EGT-300-PWR geotextil de ret. și prot.
Folie antirădăcină
Detaliu constructiv cu hidroizolație
Pavaj rezistent la intemperii
Fundare pietriș min. 3 cm
E-Drain-25-Channel placă de dren
EGT-300-PWR geotextil de ret. și prot.
Folie antirădăcină
Detaliu constructiv cu hidroizolație
Circulația apei pe trei niveluri:
- canal pentru ape pluviale
cu găurile de evacuare la
marginea elementului
- canale pentru ape meteorice între valuri
- suprafață de circulație lentă
a apei sub valuri
Racordarea la pavaje auto și pietonale
(parcări cu spații verzi pe acoperiș)
PLACA DE DREN
E-DRAIN-40 CHANNEL
Circulația apei pe trei niveluri:
- canal pentru ape pluviale
cu găurile de evacuare la
marginea elementului
- canale pentru ape meteorice
între valuri
- suprafață de circulație lentă
a apei sub valuri
Vegetație
Substrat intensiv (12-100 cm)
EGT-300-F geotex�l filtrant
E-Drain-40 Channel placă de dren
EGT-500-PWR geotex�l
de ret. și prot.
Detaliu construc�v
cu hidroizolație an�rădăcină
Dale terasă 4 cm
Fundare pietriș (3-5 cm)
EGT-300-F geotex�l filtrant
E-Drain-40 Channel placă de dren
EGT-500-PWR geotex�l de ret. și prot.
Detaliu construc�v
cu hidroizolație an�rădăcină
Pavaj 8 cm
Fundare pietriș (3-5 cm)
E-Drain-40 Channel placă de dren umplută cu pietriș
EGT-500-PWR geotex�l de ret. și prot.
Detaliu construc�v cu hidroizolație an�rădăcină
E-RWallElement-E
20/40/60/80/100
(în func. de grosime
substrat)
PLACA DE DREN
E-DRAIN-60 CHANNEL
Dale pavaj 14 cm
Bazalt concasat 2/5 (3-5 cm)
Strat fundare, bazalt conc. 0/32 (25 cm)
EGT-250-F geotex�l filtrant
E-Drain-60 Channel placă de dren,
(umplută cu bazalt con. 2/5)
EGT-300-PWR geotex�l de ret. și prot.
Strat de separație dublu
Detaliu construc�v cu hidroizolație an�rădăcină
Facilitează excelent drenajul
apei și are rezistență foarte
mare la compresiune datorită materialului de polistiren
u
ltrarezistent. Se recomandă a
fi utilizată pentru suprafețe cu
capacitate portantă foarte mare,
cu trafic auto intens (mașini de
pompieri, autocamioane, etc.);
placa umplută cu pietriș oferă
rezistență mare la compresiune
(1000 kN/m2).
STRATUL DE SEPARAȚIE ESL-200
Este un strat tehnic pentru structurile complexe de terasă cu funcția de a proteja hidroizolația, reduce
riscul deteriorării cauzate de deformări, greutăți dinamice și incompatibilități chimice. Poate fi utilizat ca
barieră contra vaporilor sau ca strat de alunecare, dar rolul lui cel mai important este separarea materialelor incompatibile. Este chimic neutru (de ex. previne lipirea sistemului de drenaj de hidroizolație).
info@ecostratos.ro
www.ecostratos.ro
27
Racordarea la sistemele
de ventilație
Vegetație
Substrat intensiv (12-100 cm)
EGT-150-F geotextil filtrant
E-Drain-40 placă de dren
EGT-500-PWR geotextil de ret. și prot.
Folie antirădăcină
Detaliu constructiv cu hidroizolație
Raco
rdarea la bancă
Vegetație
Substrat intensiv (12-100 cm)
EGT-110-F geotextil filtrant
E-Drain-40 placă de dren
EGT-300-PWR geotextil de ret. și prot.
Detaliu constructiv inversat cu hidroizolație
E-RWall-Element-E 50
15 cm
28
Pietriș
EGT-110-F geot.
filtrant
Strat de acoperire
Rigolă metalică
EGT-300-PWR geotextil de ret. și prot.
Strat de alunecare
Detaliu constructiv cu hidroizolație
Racordarea cu solul natural
Structura acoperișului verde permite racordarea
sistemului la pământ natural, printr-o joncțiune adecvată între solul natural și structura de
acoperiș verde, cum ar fi în cazul marginii unei
parcări subterane, garaje sau case de locuit
construite pe teren în pantă. În primul rând,
pentru a evita acumulările de apă din precipitații și eroziunea solului, este important să se
asigure o bună drenare a acoperișului verde și
a vecinătății peretelui din zona de întâlnire cu
solul natural. Având în vedere particularitățile
specifice ter
enului, a construcției și al proiectului, acest lucru poate fi realizat prin alegerea
sistemului de drenaj adecvat, care să împiedice
acumularea apei la baza acoperișului/peretelui
și să permită evacuarea apei în mod eficient.
În plus, trebuie asigurat instalarea unui strat
filtrant de-a lungul zonei de drenaj, unde se
racordează la solul natural, pentru evitarea
colmatării prin particulele fine din cele două
substraturi diferite.
GEOTEXTILUL
FILTRANT EGT-F
Funcționează și ca strat de
separare a straturilor necompatibile pe acoperișul
verde (ex: bitum și PVC).
Vegetație
Substrat intensiv (12-100 cm)
EGT-150-F geotextil filtrant
E-Drain-40 placă de dren
EGT-300-PWR geotextil de ret. și prot.
Folie antirădăcină
Detaliu constructiv cu hidroizolație
Poate fi utilizat în orice
climat/condiții atmosferice datorită rezistenței la
intemperii.
Facilitează funcționarea
corectă a sistemului de drenaj; asigură în mod adecvat
circulația liberă a apei și
aerul
ui.
Este rezistent la acțiunea
substraturilor de acoperiș
verde și solurilor naturale (50-80 ani); datorită
dimensiunii mici a porilor
are capacitatea de a reține
din fracția levigabilă și
permite să treacă apa din
ce în ce mai pură, lipsită de
sedimente.
info@ecostratos.ro
www.ecostratos.ro
29
Sistemul de ancorare
arbori
Vegetație
Substrat intensiv (12-100 cm)
Sistem de ancorare arbori
EGT-110-F geotextil filtrant
E-Drain-60 placă de dren umplut cu pietriș
EGT-300-PWR geotextil de ret. și prot.
Folie antirădăcini
Detaliu constructiv cu hidroizolație
Sistemul Ready-made
pentru acoperișurile verzi
extensive
SISTEMUL DE CASETE SEDUM
Montarea casetelor de Sedum este cel mai
rapid mod de a realiza un acoperiș verde.
Manipularea practică face posibilă instalarea
simplă, într-o singură etapă. Poate fi utilizat și
pentru proiecte DIY, cu asistență tehnică la distanță; necesită o întreținere minimă anuală. Este
un sistem cu o structură complexă, o
feră un
mediu de creștere excelentă a plantelor Sedum,
asigură drenajul și reținerea apei, înrădăcinarea,
nutriția și hidratarea adecvată a vegetației.
Sistemul este ideal pentru acoperișuri verzi extensive fără pantă sau cu o înclinație de maxim
20o cu atic la baza pantei (la pante mai mari este
necesară fixarea specială a sistemului pentru
evitarea eroziunii și a alunecării pe pantă). Joncțiunile arhitecturale la marginea acoperișului,
pereți, ventilație etc, se realizează cu ușurință
prin straturi de pietriș.
Sistemul este format din 4 straturi: casetă
cu funcție de drenaj, substrat, strat cu
retenție crescută de apă și un covor vegetal. Tăvițele sunt umplute cu un substrat
special, extensiv, deasupra acestuia este
așezat un amestec de substrat cu retenție
crescută de apă, care este acoperită cu
rulou de Sedum E-Sedum Ready-Mix sau
E-Sedum Light.
E-SEDUM QUICK&EASY
Asigură o acoperire cu
vegetație de minim 95%, în
momentul instalări
i.
Datorită structurii modulare sunt pierderi minime
de material la instalare,
elementele se pot tăia în
funcție de cerințele proiectului.
Întreținerea este necesară
doar o dată sau de două ori
pe an, incluzând o verificare
generală și, eventual tăierea
și fertilizarea plantelor.
Sistemul de prindere facilitează conectarea elementelor și permite fixarea lor
ușoară, una de alta.
E-Casette Sedum
E-Sedum Light rulou vegetal
Substrat hidrofil
Substrat extensiv
Tavă cu funcție de drenaj și ret. de apă
EGT-300-PWR geotextil de ret. și prot.
Folie antirădăcină
Detaliu constructiv cu hidroizolație
30
Închiderea la marginea acoperișului
Pentru închiderea straturilor de acoperiș verde
o metodă simplă și eficientă este montarea
profilului marginal pe marginea acoperișului
verde, pentru a crea o barieră între substrat și
marginea acoperișului. Profilul marginal poate fi
fixat cu cleme speciale, sau cu ajutorul unor fâșii
de hidroizolație lipite după
trecerea acestora prin
fantele profilului marginal. Închiderea corectă
a marginii acoperișului verde este importantă
pentru a preveni scurgerile de sol și pentru a
menține integritatea acoperișului și a structurii
de susținere.
Vegetație
Substrat intensiv (12-100 cm)
EGT-150-F geotextil filtrant
E-Drain-40 placă de dren
EGT-500-PWR geotextil de ret. și prot.
Folie antirădăcină
Detaliu constructiv cu hidroizolație
Vegetație (Sedum)
Substrat extensiv (4-20 cm)
EGT-110-F geotextil filtrant
E-Drain-25 placă de dren
EGT-300-PWR geotextil de ret. și prot.
Detaliu constructiv cu hidroizolație antirădăcină
E-Profile DTP ALU 8/12
E-Profile DTP ALU 14/22
5 cm
În jurul marginii acoperișului este recomandată instalarea unui strat de barieră din
pietriș. Lățimea stratului de pietriș de pe
marginea acoperișului depinde de mai mulți
factori, inclusiv de design-ul acoperișului,
de condițiile climatice și de specificațiile
sistemului utilizat. În general, în
să, se recomandă ca stratul de pietriș să aibă o lățime
de cel puțin 10-15 cm.
PROFILUL MARGINAL
TELESCOPIC E-PROFILE
DPT
Datorită structurii telescopice, se poate regla în
lungimea dorită fără tăierea
elementului (de la 2 m până
apr. 3.9 m).
Profilul este îndoit în 5
locuri, canturile îi oferă o
rezistență sporită și asigură
o delimitare estetică timp
îndelungat.
Perforațiile elementului
contribuie la circulația
eficientă a apelor și ajută
măsurarea lungimii.
info@ecostratos.ro
www.ecostratos.ro
31
Alte soluții de sistem ecologice
ale stratificațiilor tip terasă extensivă
GRILAJUL HEXAGONAL
E-SEDUM&GRAVEL GRID
Grilajul hexagonal se utilizează în stratificații tip
terasă extensivă pentru parcări ecologice, căi de
acces supus traficului uman și auto (cu o capacitate portantă de 3,5 tone), stabilizarea taluzurilor cu înclinație mare, neirigate, expuse la soare
intens, etc. Reprezintă o grilă de susținere și
consolidare a substr
atului, recomandată pentru
alei de acces și zone de parcare, alei pietonale,
terase și grădini, căi de intervenție și acces.
E foarte durabil, are rezistență ridicată la
compresiune și la sarcini de torsiune datorită
armăturilor prezente între celulele elementului,
de asemenea este rezistent la impacturi și la
condițiile climatice extreme (îngheț, căldură
extremă, razele UV).
E-Grid grilaj umplut cu pietriș
Fundare pietriș (3-5 cm)
E-Drain-40 Channel placă de dren umplută cu pietriș
EGT-500-PWR geotex�l de ret. și prot.
Detaliu construc�v cu hidroizolație an�rădăcină
32
Poate fi umplut cu pietriș
sau substrat acoperit cu
Sedum, oferind un aspect
natural.
Cu montaj special, la cerere,
se poate obține o capacitate portantă crescută,
potrivită pentru trafic auto
intens (camioane, mașini de
pompieri, etc.)
Se creează o grilă stabilă,
fără blocarea drenajului;
permite circulația liberă a
apei.
E-Sedum Ready Mix rulou vegetal
E-Grid grila
j umplut cu substrat
Fundare pietriș (3-5 cm)
EGT-300-F geotex�l filtrant
E-Drain-40 Channel placă de dren
EGT-500-PWR geotex�l de ret. și prot.
Detaliu construc�v
cu hidroizolație an�rădăcină
Alte soluții de sistem ecologice
ale stratificațiilor tip terasă extensivă
SUBSTRAT DIN MATERIALE RECICLATE CU
HIDROACUMULARE ACCENTUATĂ
TEXTSTRAT 20/30/40
Substratul de vegetație și de hidroacumulare
este destinat în special acoperișurilor verzi extensive cu structură ușoară. Este recomandat pentru
acoperișuri cu grosime redusă de substrat și cu
plante rezistente la secetă, cum ar fi speciile de
Sedum sau Sempervivum.
Datorită compoziției materialului, cu o proporție
crescută de fibre fine, placa
are capacitate sporită de
retenție de apă, chiar și
în cazul acoperișurilor cu
pante.
A fost conceput pentru înlocuirea parțială a substratului; combinat fiind cu un substrat de înălțime minimă, oferă un mediu de creștere adecvat
pentru plante, a
sigură hidratarea și înrădăcinarea plantelor, ceea ce contribuie și la o stabilitate
crescută a structurii de acoperiș verde.
Are proprietăți adiționale
de izolare termică și fonică
și rezistență ridicată la
impacturi mecanice și
dinamice.
E-Sedum Ready-Mix rulou vegetal
Substrat extensiv (2-3 cm)
Texstrat 30 placă de vegetație și hidroacumulare
EGT-110-F geotextil filtrant
E-Drain-25 placă de dren
EGT-300-PWR geotextil de ret. și prot.
Detaliu constructiv cu hidroizolație antirădăcină
Permite instalarea acoperișurilor verzi pe construcții
cu capacitate portantă
redusă.
Este un produs ecologic,
realizat din materiale textile
reciclate (90% fibre PES
bicomponente), fără aditivi
chimici și este complet
reciclabil.
Este un produs versatil, recomandat pentru
toate tipurile de acoperișuri verzi, cu sarcină de
încărcare redusă, este potrivit pentru acoperișuri cu sau fără pantă; este simplu de instalat
pe suprafețe mari, cum ar fi săli de eve
nimente/
cursuri, birouri, hale industriale, parcări supraetajate, linii de tramvai înverzite, de asemenea se
poate utiliza și pe suprafețe mici, case de locuit,
terase, garaje, stații, etc.
Înlocuirea parțială a substratului vegetal
cu Texstrat reduce semnificativ greutatea
structurii de acoperiș verde și mărește
retenția de apă cu 17-34 l/m2.
Poate fi utilizat si ca strat de protecție sub stratul de pietriș pe acoperișurile lestate cu balast.
info@ecostratos.ro
www.ecostratos.ro
33
ACOPERIȘUL
VERDE ÎN PANTĂ
34
Acoperișul verde cu pantă sub 15°
Vegetație (Sedum)
Substrat extensiv (4-20 cm)
EGT-150-F geotextil filtrant
E-Drain-25 placă de dren
EGT-300-PWR geotextil de ret. și prot.
Detaliu constructiv cu hidroizolație antirădăcină
E-Profile SideStabilizer
E-Profile DTP
ALU 8/12
Acoperișul verde se poate instala pe orice
tip de acoperiș, chiar și pe acoperișuri cu
înclinație mare.
În cazul acoperișului cu pantă mai mică de 15°
nu este
nevoie de sistem antialunecare adițional,
sistemul este stabilizat prin greutatea proprie,
fiind importantă funcționarea corectă a sistemului de drenaj, care contribuie la evacuarea apei
nereținute pe termen lung de pe acoperiș.
Acoperișul verde cu pantă peste 15°
În cazul acoperișurilor cu
pantă mai mare de 15° este
recomandată instalarea unui
sistem antierozional, special
conceput pentru acoperișuri
verzi. Are rolul de a susține
sistemul de acoperiș verde
extensiv pe un acoperiș în
pantă; sistemul se fixează
cu cleme, cabluri, geogrilaje
speciale, astfel se formează
o structură stabilă, fără străpungerea hidroizolației.
Acoperișul verde
în pantă are o
vizibilitate crescută
și crește valoarea
estetică a clădirii.
info@ecostratos.ro
Vegetație (Sedum)
Substrat extensiv (4-20 cm)
EroBase PP-60
E-Geogrila Stabilizer geogrila fixare geocelule
EGT-150-F geotextil filtrant
E-Drain-25 placă de dren
EGT-300-PWR geotextil de ret. și prot.
Detaliu const
ructiv cu hidroizolație antirădăcină
E-Box-100 cutie de control
SISTEMUL ANTIEROZIUNE E-GEORASTER PITCHED
Previne alunecarea substratului fără să împiedice circulația apei.
Elementele permit conectarea de conducte de irigații.
Sunt ușor de umplut cu substraturi pentru vegetație.
E-Profile DTP
ALU 8/12
EGT-110-F
geotextil filtrant
www.ecostratos.ro
35
ACOPERIȘURILE
FUNCȚIONALE
36
Acoperișul verde biodivers
Un acoperiș verde biodivers este un tip de
acoperiș verde care se concentrează pe crearea
unui mediu de viață pentru plante și animale,
pe care vrem să readucem în zonele urbane. În
contrast cu acoperișurile verzi tradiționale, care
se concentrează în principal pe aspectul estetic
și pe beneficiile ecologice minime, acoperișurile
verzi biodiverse sunt proiectate pentru a sprijini
și promova biodiversitatea și ecologia urbană.
În general, acoperișurile verzi biodiverse implică
utilizarea unor varietăți mai mari de plante și
materiale adi
ructiv cu hidroizolație antirădăcină
E-Box-100 cutie de control
SISTEMUL ANTIEROZIUNE E-GEORASTER PITCHED
Previne alunecarea substratului fără să împiedice circulația apei.
Elementele permit conectarea de conducte de irigații.
Sunt ușor de umplut cu substraturi pentru vegetație.
E-Profile DTP
ALU 8/12
EGT-110-F
geotextil filtrant
www.ecostratos.ro
35
ACOPERIȘURILE
FUNCȚIONALE
36
Acoperișul verde biodivers
Un acoperiș verde biodivers este un tip de
acoperiș verde care se concentrează pe crearea
unui mediu de viață pentru plante și animale,
pe care vrem să readucem în zonele urbane. În
contrast cu acoperișurile verzi tradiționale, care
se concentrează în principal pe aspectul estetic
și pe beneficiile ecologice minime, acoperișurile
verzi biodiverse sunt proiectate pentru a sprijini
și promova biodiversitatea și ecologia urbană.
În general, acoperișurile verzi biodiverse implică
utilizarea unor varietăți mai mari de plante și
materiale adi
... ascunde
Alte documentatii ale aceleasi game Vezi toate
Fisa tehnica
2 p | RO
strat de vegetatie si hidroacumulare
