CYPETHERM EPlus
Manuel de l’utilisateur
2
CYPETHERM EPlus

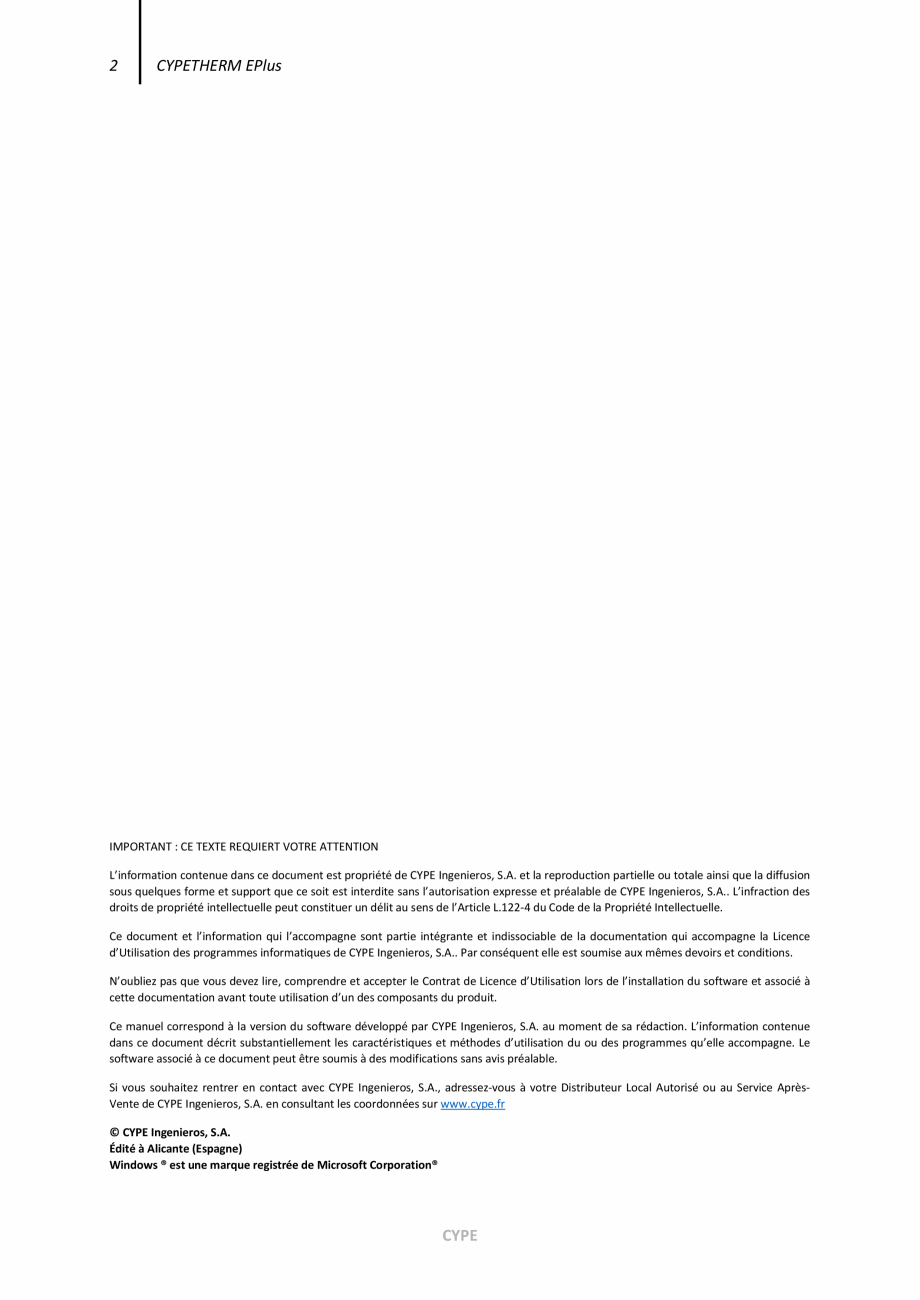

IMPORTANT : CE TEXTE REQUIERT VOTRE ATTENTION
L’information contenue dans ce document est propriété de CYPE Ingenieros, S.A. et la reproduction partielle ou totale ainsi que la diffusion
sous quelques forme et support que ce soit est interdite sans l’autorisation expresse et préalable de CYPE Ingenieros, S.A.. L’infraction des
droits de propriété intellectuelle peut constituer un délit au sens de l’Article L.122-4 du Code de la Propriété Intellectuelle.
Ce document et l’information qui l’accompagne sont partie intégrante et indissociable de la documentation qui accompagne la Licence
d’Utilisation des programmes informatiques de CYPE Ingenieros, S.A.. Par conséquent elle est soumise aux mêmes devoirs et conditions.
N’oubliez pas que vous devez lire, comprendre et accepter le Contrat de Licence d’Utilisation lors de l’installation du software et associé Ã
cette documentation avant toute utili
sation d’un des composants du produit.
Ce manuel correspond à la version du software développé par CYPE Ingenieros, S.A. au moment de sa rédaction. L’information contenue
dans ce document décrit substantiellement les caractéristiques et méthodes d’utilisation du ou des programmes qu’elle accompagne. Le
software associé à ce document peut être soumis à des modifications sans avis préalable.
Si vous souhaitez rentrer en contact avec CYPE Ingenieros, S.A., adressez-vous à votre Distributeur Local Autorisé ou au Service AprèsVente de CYPE Ingenieros, S.A. en consultant les coordonnées sur www.cype.fr
© CYPE Ingenieros, S.A.
Édité à Alicante (Espagne)
Windows ® est une marque registrée de Microsoft Corporation®
CYPE
Manuel de l’utilisateur

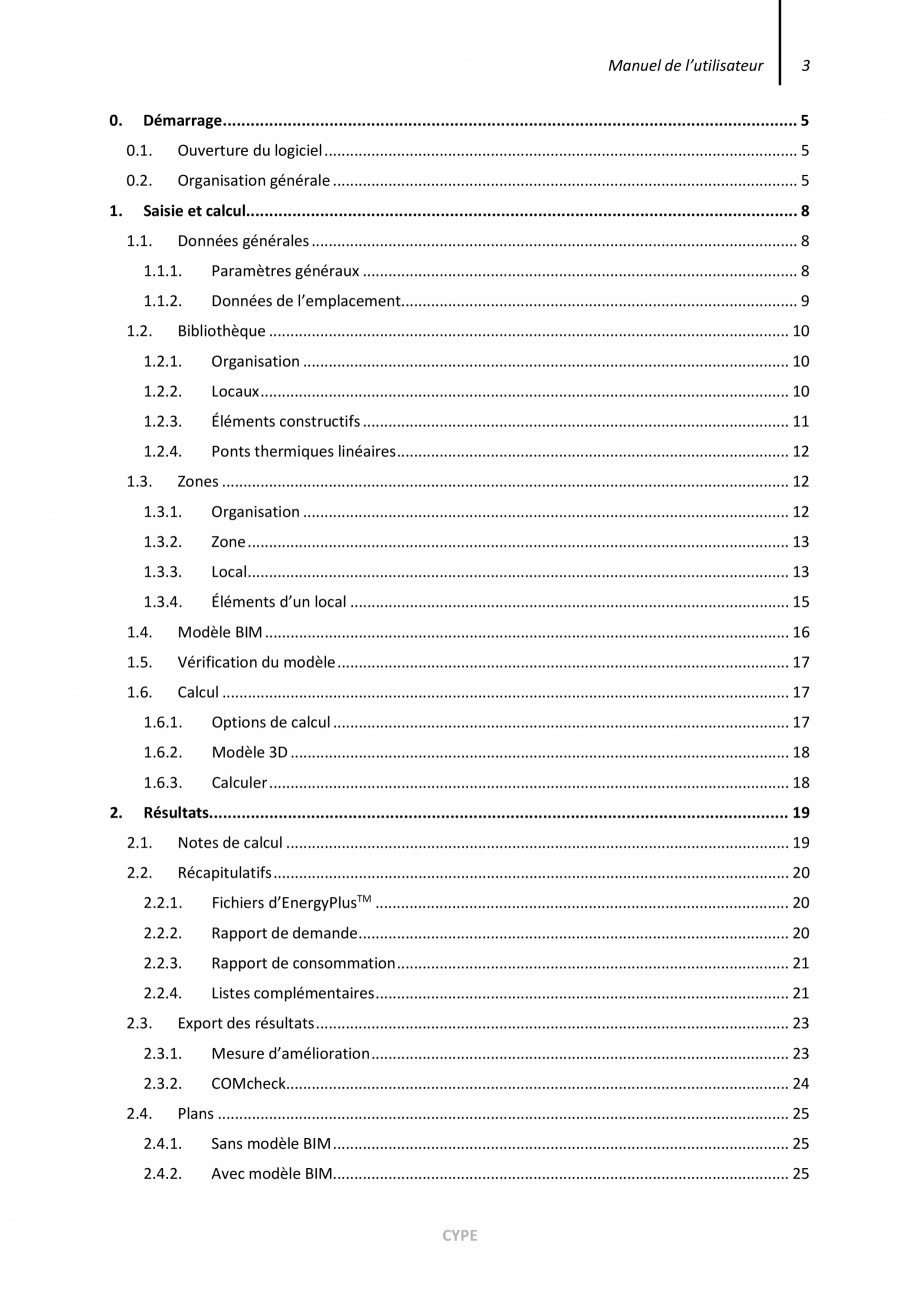

0.
1.
Démarrage............................................................................................................................ 5
0.1.
Ouverture du logiciel ..............................................
................................................................. 5
0.2.
Organisation générale ............................................................................................................. 5
Saisie et calcul....................................................................................................................... 8
1.1.
Données générales .................................................................................................................. 8
1.1.1.
Paramètres généraux ...................................................................................................... 8
1.1.2.
Données de l’emplacement............................................................................................. 9
1.2.
Bibliothèque .......................................................................................................................... 10
1.2.1.
Organisation ....................................................................
.............................................. 10
1.2.2.
Locaux ............................................................................................................................ 10
1.2.3.
Éléments constructifs .................................................................................................... 11
1.2.4.
Ponts thermiques linéaires ............................................................................................ 12
1.3.
2.
3
Zones ..................................................................................................................................... 12
1.3.1.
Organisation .................................................................................................................. 12
1.3.2.
Zone ............................................................................................................................... 13
1.3.3.
Local................................................................................
............................................... 13
1.3.4.
Éléments d’un local ....................................................................................................... 15
1.4.
Modèle BIM ........................................................................................................................... 16
1.5.
Vérification du modèle .......................................................................................................... 17
1.6.
Calcul ..................................................................................................................................... 17
1.6.1.
Options de calcul ........................................................................................................... 17
1.6.2.
Modèle 3D ..................................................................................................................... 18
1.6.3.
Calculer .........................................................................
................................................. 18

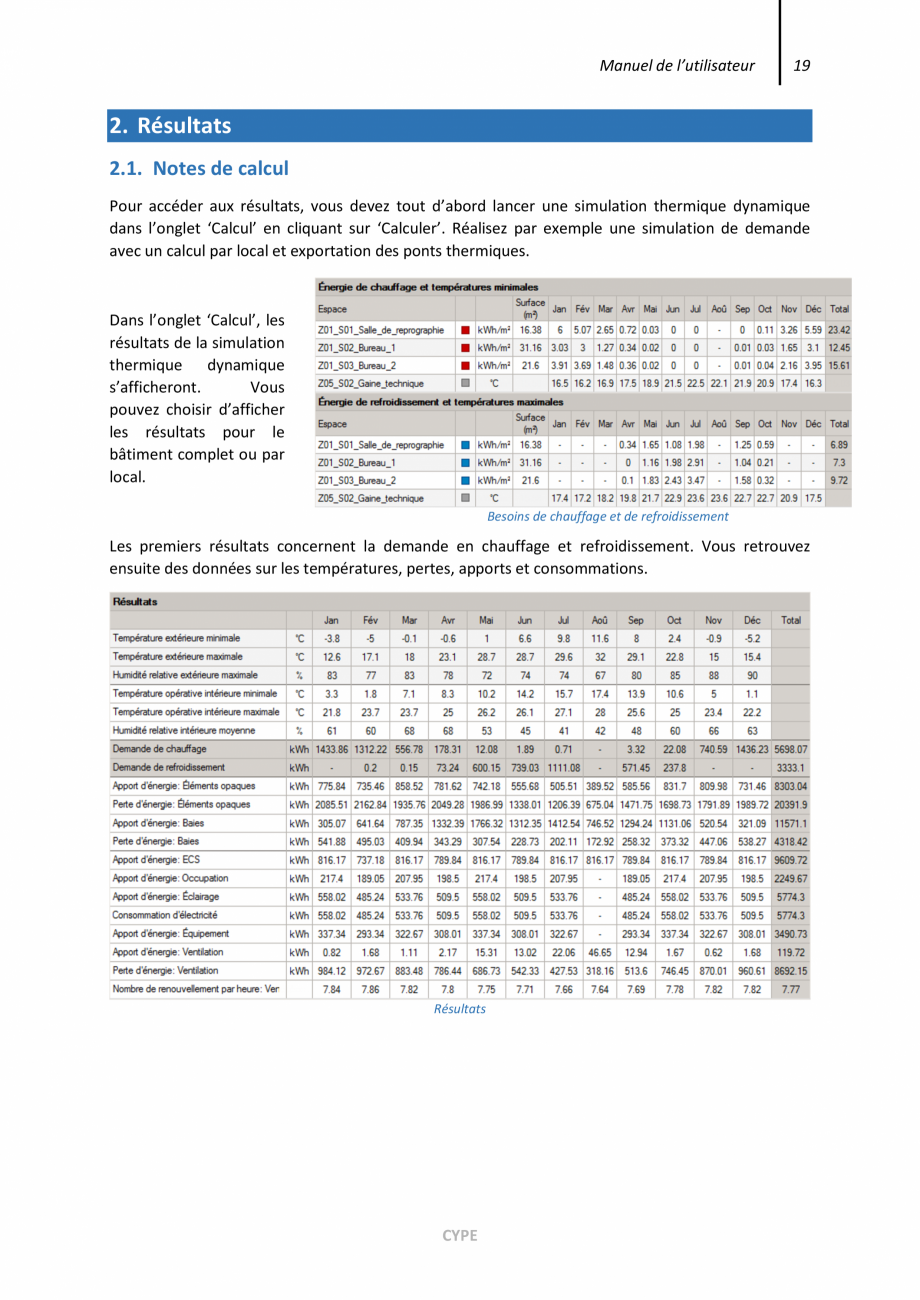

Résultats............................................................................................................................. 19
2.1.
Notes de calcul ...................................................................................................................... 19
2.2.

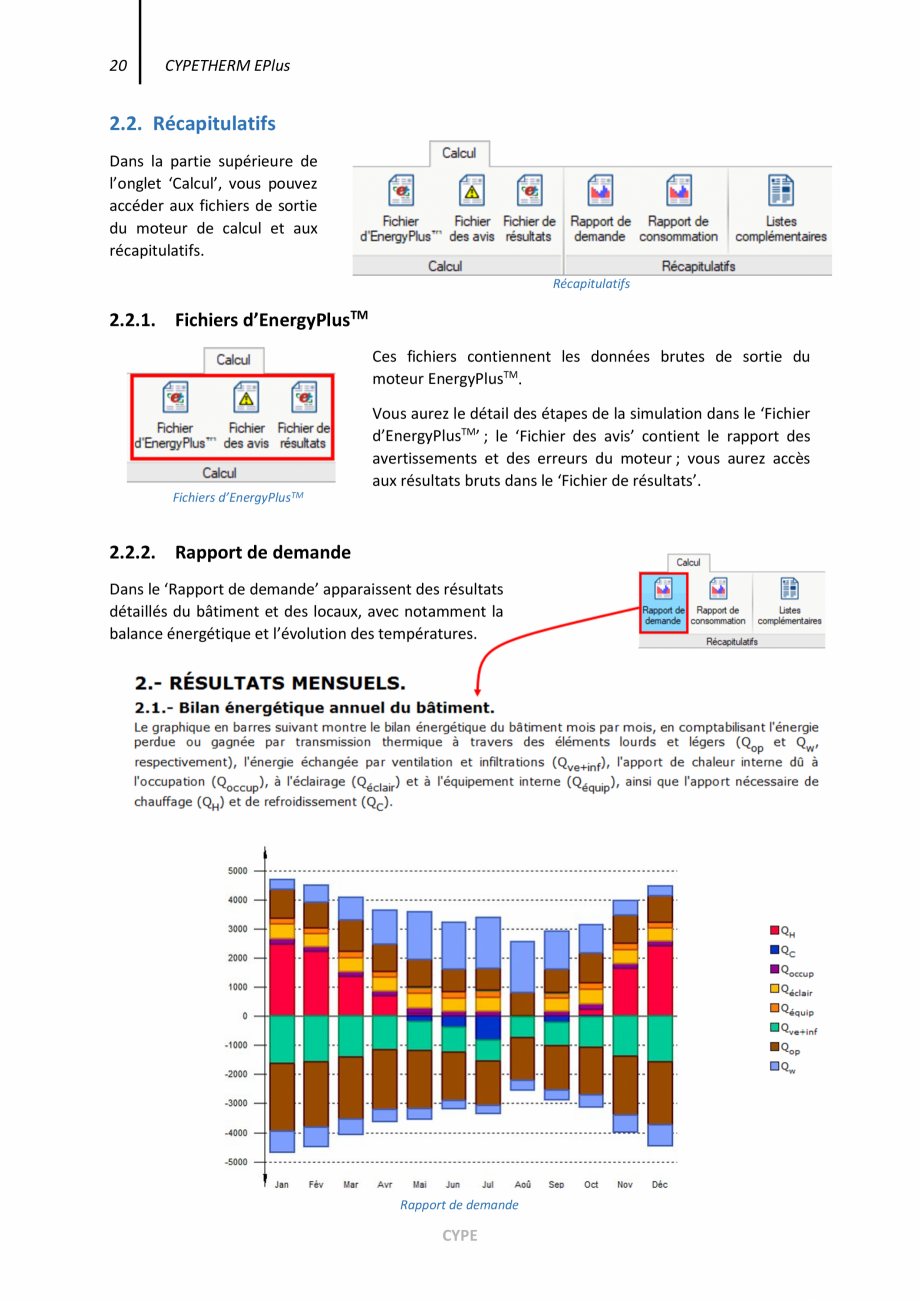

Récapitulatifs ......................................................................................................................... 20
2.2.1.
Fichiers d’EnergyPlusTM ................................................................................................. 20
2.2.2.
Rapport de demande..................................................................................................... 20
2.2.3.
Rapport de consommation ............................................................................................ 21
2.2.4.
Listes complémentaires .....................................................................................
............ 21
2.3.
Export des résultats ............................................................................................................... 23
2.3.1.
Mesure d’amélioration .................................................................................................. 23
2.3.2.
COMcheck...................................................................................................................... 24
2.4.

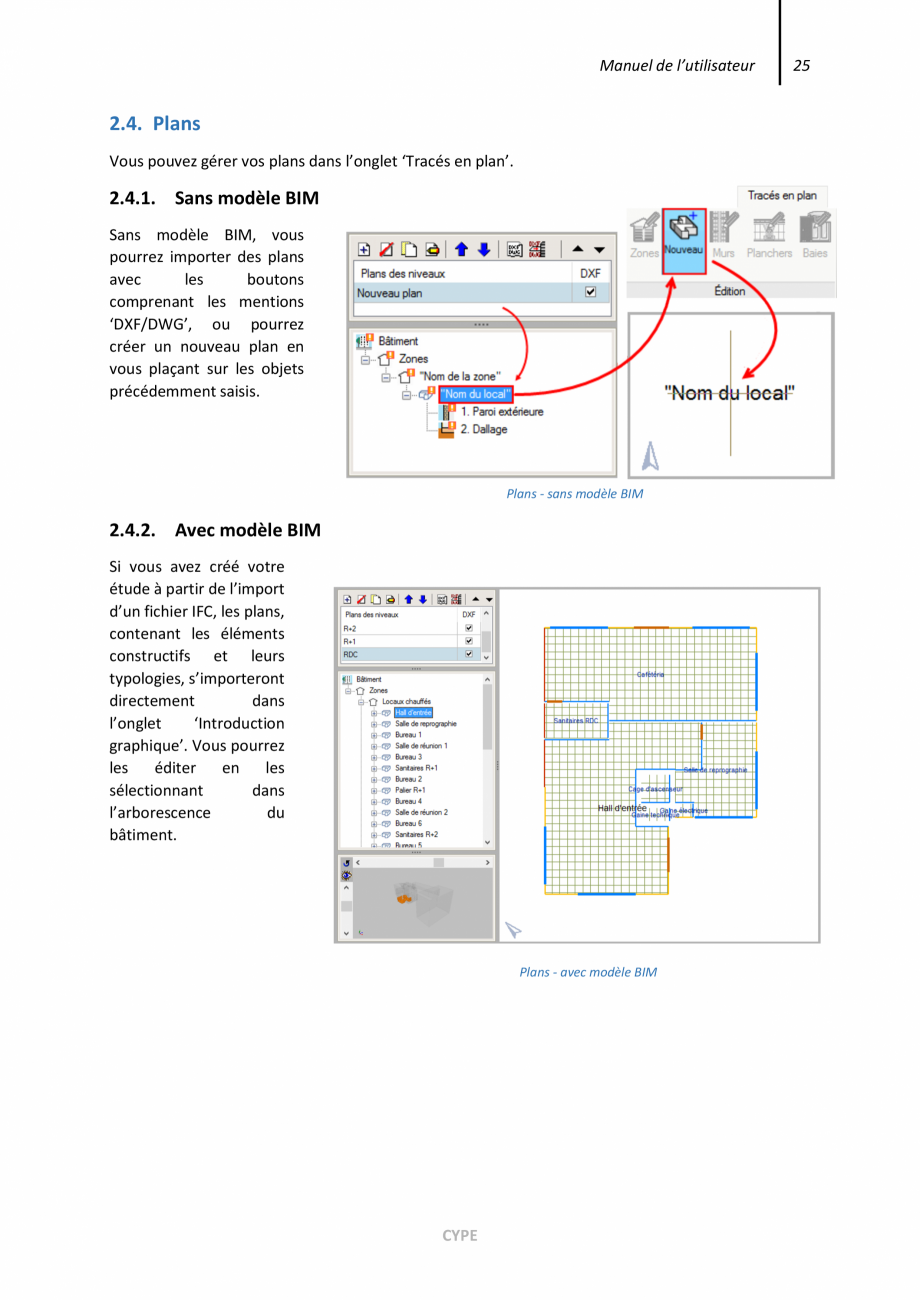

Plans ...................................................................................................................................... 25
2.4.1.
Sans modèle BIM ........................................................................................................... 25
2.4.2.
Avec modèle BIM........................................................................................................... 25
CYPE
4
CYPETHERM EPlus

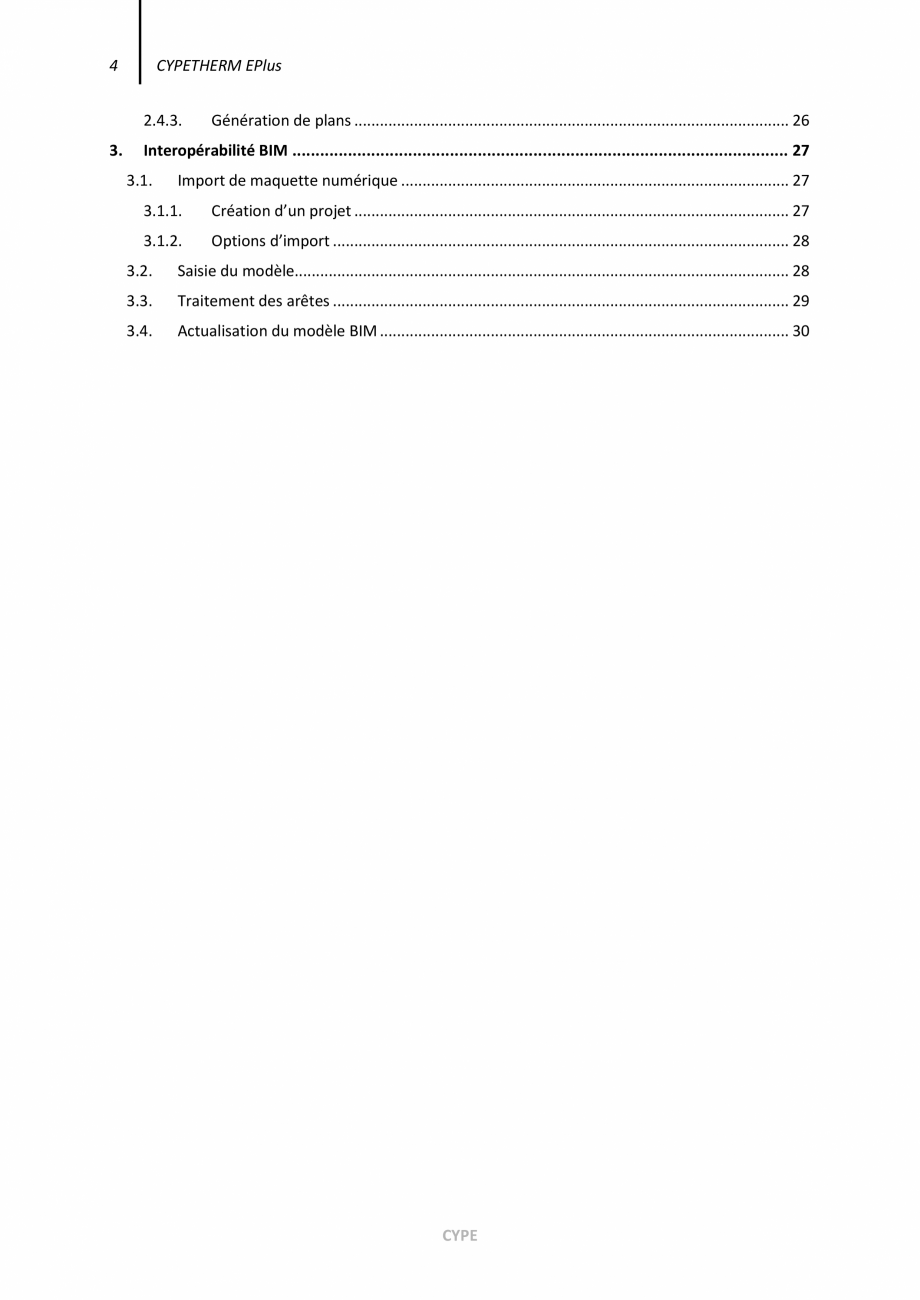

2.4.3.
3.
Génération de plans .................................................................................
..................... 26
Interopérabilité BIM ........................................................................................................... 27
3.1.
Import de maquette numérique ........................................................................................... 27
3.1.1.
Création d’un projet ...................................................................................................... 27
3.1.2.
Options d’import ........................................................................................................... 28
3.2.
Saisie du modèle.................................................................................................................... 28
3.3.
Traitement des arêtes ........................................................................................................... 29
3.4.

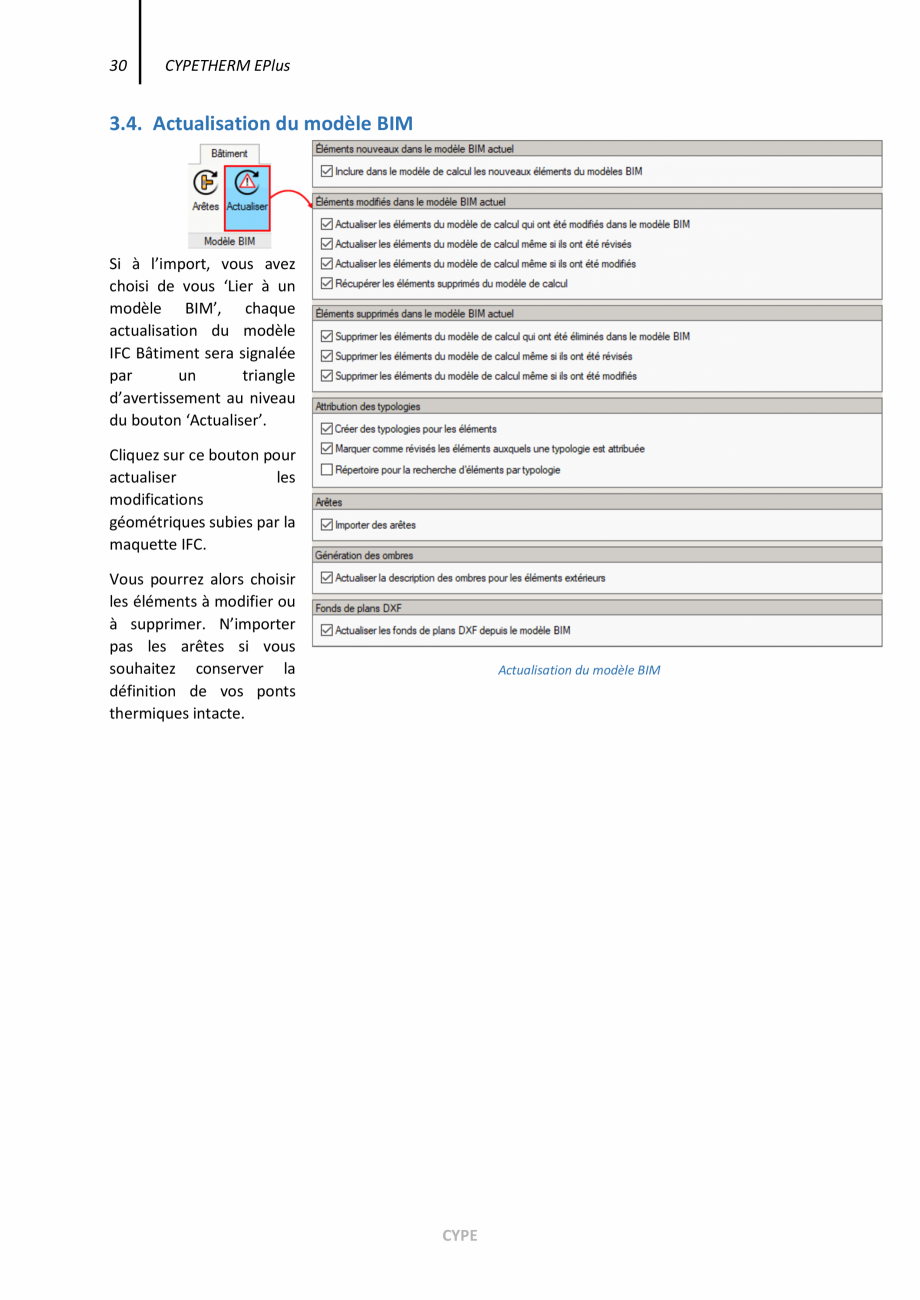

Actualisation du modèle BIM ................................................................................................ 30
CYPE
Ma
nuel de l’utilisateur
5

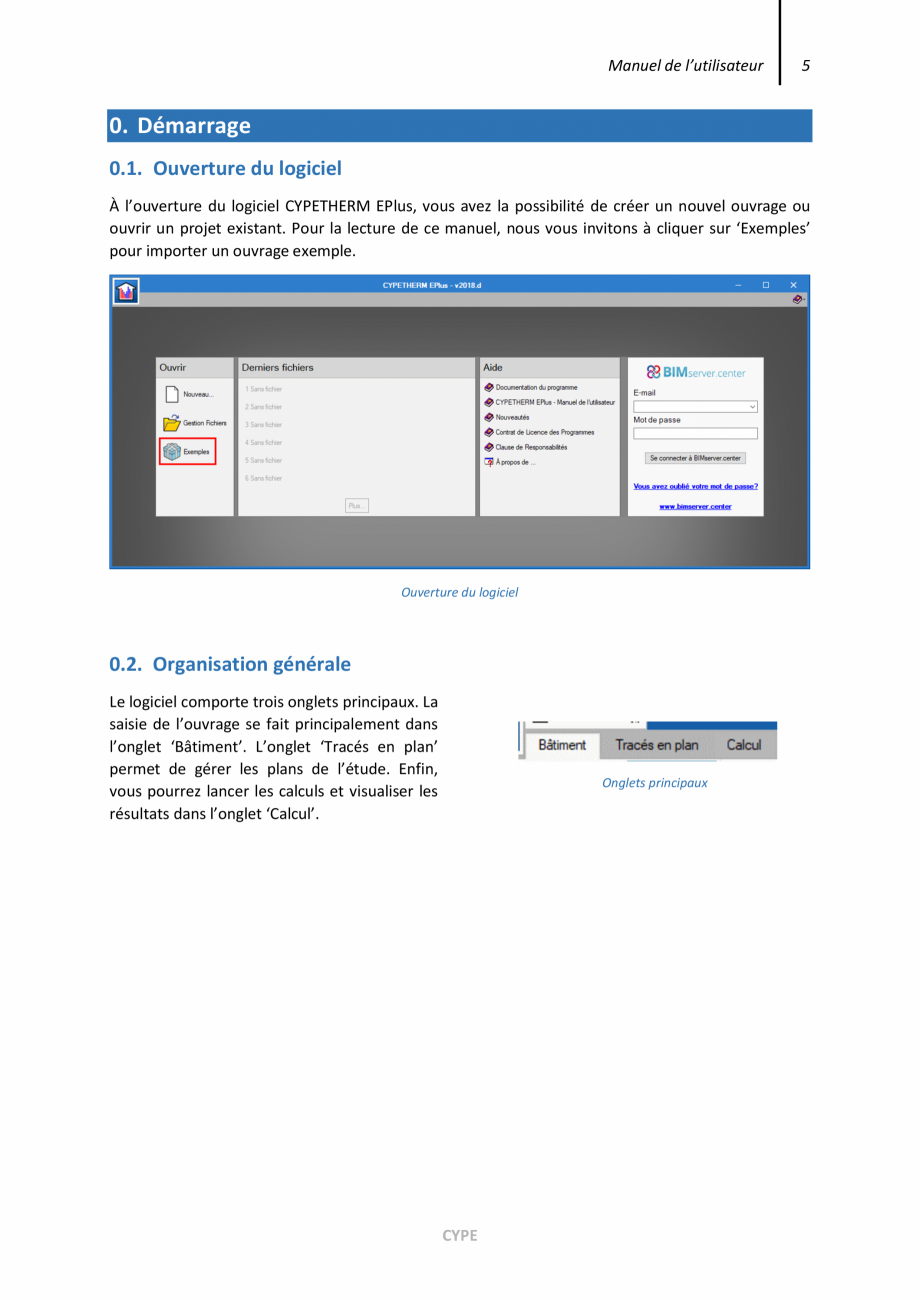

0. Démarrage
0.1. Ouverture du logiciel
À l’ouverture du logiciel CYPETHERM EPlus, vous avez la possibilité de créer un nouvel ouvrage ou
ouvrir un projet existant. Pour la lecture de ce manuel, nous vous invitons à cliquer sur ‘Exemples’
pour importer un ouvrage exemple.
Ouverture du logiciel
0.2. Organisation générale
Le logiciel comporte trois onglets principaux. La
saisie de l’ouvrage se fait principalement dans
l’onglet ‘Bâtiment’. L’onglet ‘Tracés en plan’
permet de gérer les plans de l’étude. Enfin,
vous pourrez lancer les calculs et visualiser les
résultats dans l’onglet ‘Calcul’.
Onglets principaux
CYPE
6
CYPETHERM EPlus
Fichier. Ce bouton permet de créer un nouvel ouvrage
ou accéder à la gestion des fichiers. Ce menu contient
aussi les fonctions d’enregistrement, d’impression de
plans et les derniers fichiers ouverts. La gestion de votre licence
électronique sera également accessible via ce b
outon.
La barre supérieure du logiciel contient les icônes suivantes :
Enregistrer.
Annuler.
Rétablir.
Plans.
Barre d’outils générale :
Fenêtre antérieure. Récupère la vue du dessin antérieur.
Fenêtre complète. Il est possible de réaliser la même action en double-cliquant sur la molette de
la souris.
Fenêtre double. Double la taille de la vue.
Redessiner. Redessine la vue actuelle du sans modifier la taille du dessin.
Marquer un zoom. Peut être réalisé en utilisant la molette de la souris, le zoom inverse
également.
Déplacer l’image. Peut aussi être effectué en maintenant la molette de la souris enfoncée et en
déplaçant cette dernière.
Imprimer.
Configuration. Ce bouton permet de modifier certains paramètres par défaut du programme
comme les unités de mesure, le style des documents ou la couleur de fond du logiciel.
Aide.
CYPE
Manuel de l’utilisateur
Chaque onglet s’organise de la manière suivante :
1
2
3
4
5
Menus et fonctions générales
Arbo
rescence des éléments
Données et édition des éléments
Visualisation sur le modèle BIM
Avertissements et erreurs
Vous pouvez, dans tout menu du logiciel,
afficher les aides contextuels en appuyant sur
« F1 » ou en cliquant sur les icônes bleues
représentant des points d’interrogation.
Les menus d’aide à la saisie sont accessibles via
flèches des bleues horizontales à droite des
champs de saisie des éléments.
Organisation générale
CYPE
7
8
CYPETHERM EPlus

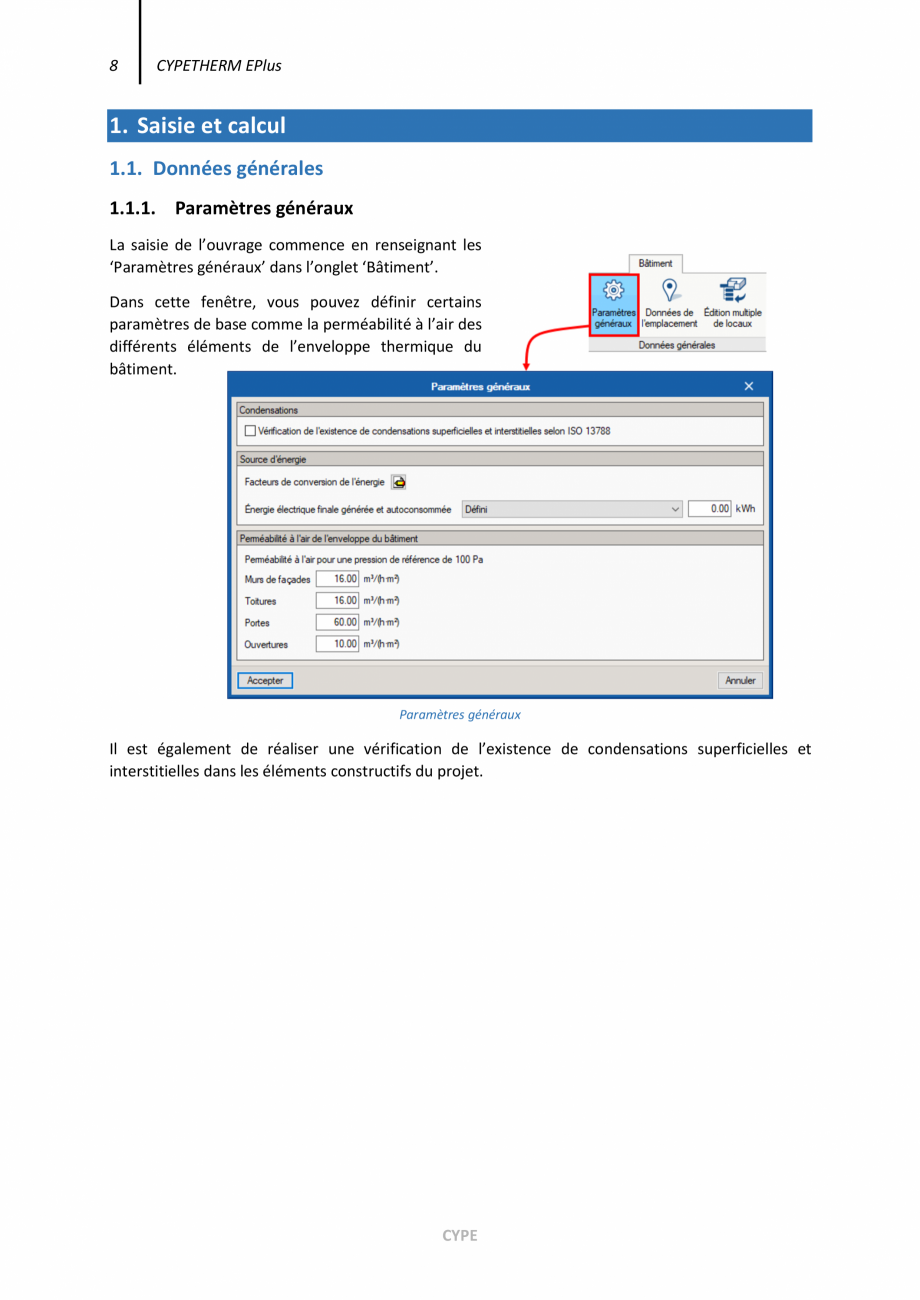

1. Saisie et calcul
1.1. Données générales
1.1.1. Paramètres généraux
La saisie de l’ouvrage commence en renseignant les
‘Paramètres généraux’ dans l’onglet ‘Bâtiment’.
Dans cette fenêtre, vous pouvez définir certains
paramètres de base comme la perméabilité à l’air des
différents éléments de l’enveloppe thermique du
bâtiment.
Paramètres généraux
Il est également de réaliser une vérification de l’existence de condensations superficielles et
interstitielles dans l
es éléments constructifs du projet.
CYPE
Manuel de l’utilisateur
9

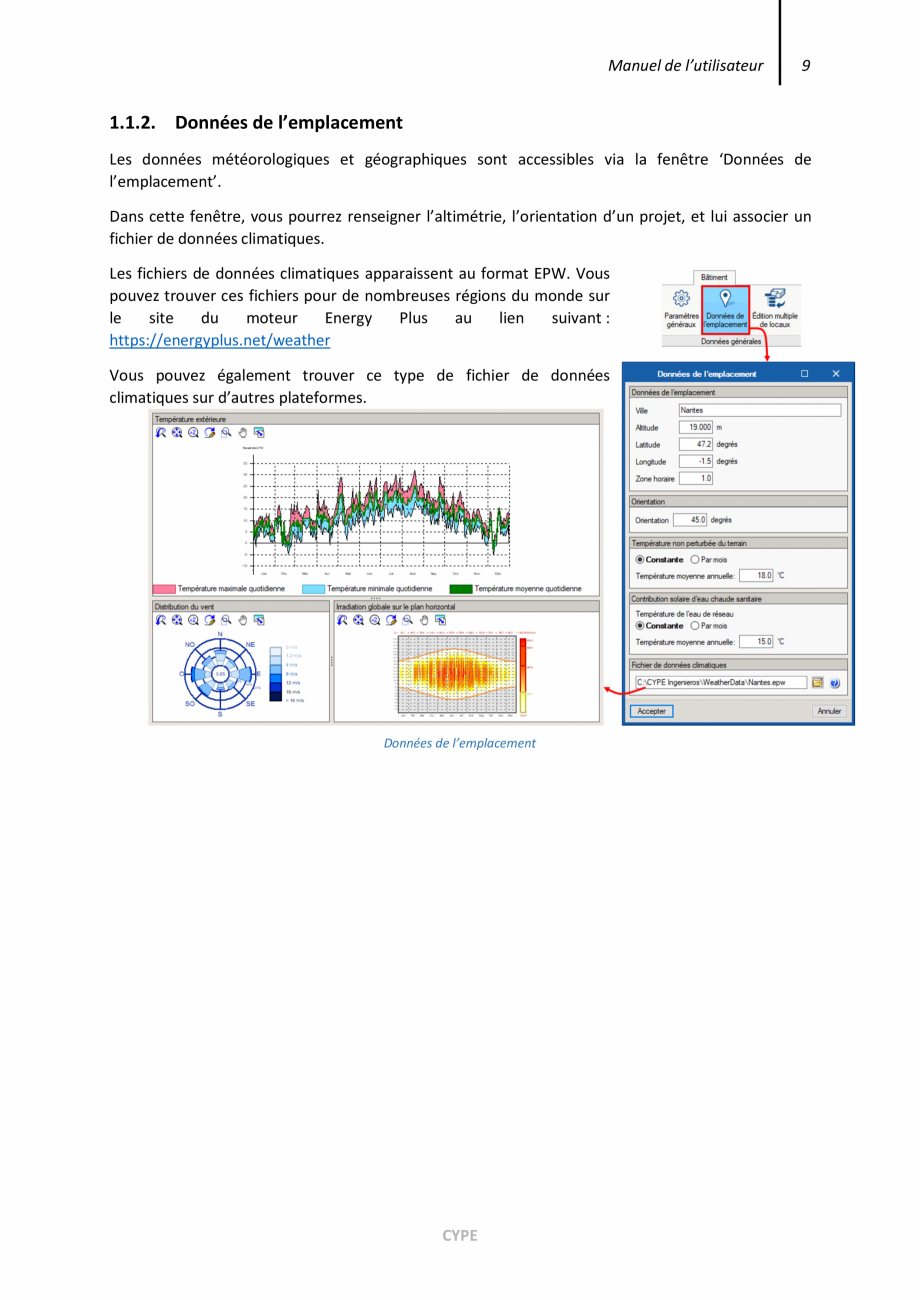

1.1.2. Données de l’emplacement
Les données météorologiques et géographiques sont accessibles via la fenêtre ‘Données de
l’emplacement’.
Dans cette fenêtre, vous pourrez renseigner l’altimétrie, l’orientation d’un projet, et lui associer un
fichier de données climatiques.
Les fichiers de données climatiques apparaissent au format EPW. Vous
pouvez trouver ces fichiers pour de nombreuses régions du monde sur
le
site
du
moteur
Energy
Plus
au
lien
suivant :
https://energyplus.net/weather
Vous pouvez également trouver ce type de fichier de données
climatiques sur d’autres plateformes.
Données de l’emplacement
CYPE
10
CYPETHERM EPlus
1.2. Bibliothèque
1.2.1. Organisation
La bibliothèque comporte la référence de chacun des
éléments d’un projet. C’est ici que vous devez saisir les
caractéristiques des locaux, parois, baies et ponts thermiques
du bâtiment.
Tout élémen
t de la bibliothèque peut être exporté pour
ensuite être importé dans une nouvelle étude, voir le manuel
dédié en cas de problème
Bibliothèque
1.2.2. Locaux
Les locaux arrivent en premier lieu dans l’arborescence
de la bibliothèque.
Dans ce menu, renseignez les charges thermiques des
locaux et les scénarios d’utilisations associés pour le
calcul des demandes et des consommations.
Locaux
CYPE
Manuel de l’utilisateur
11

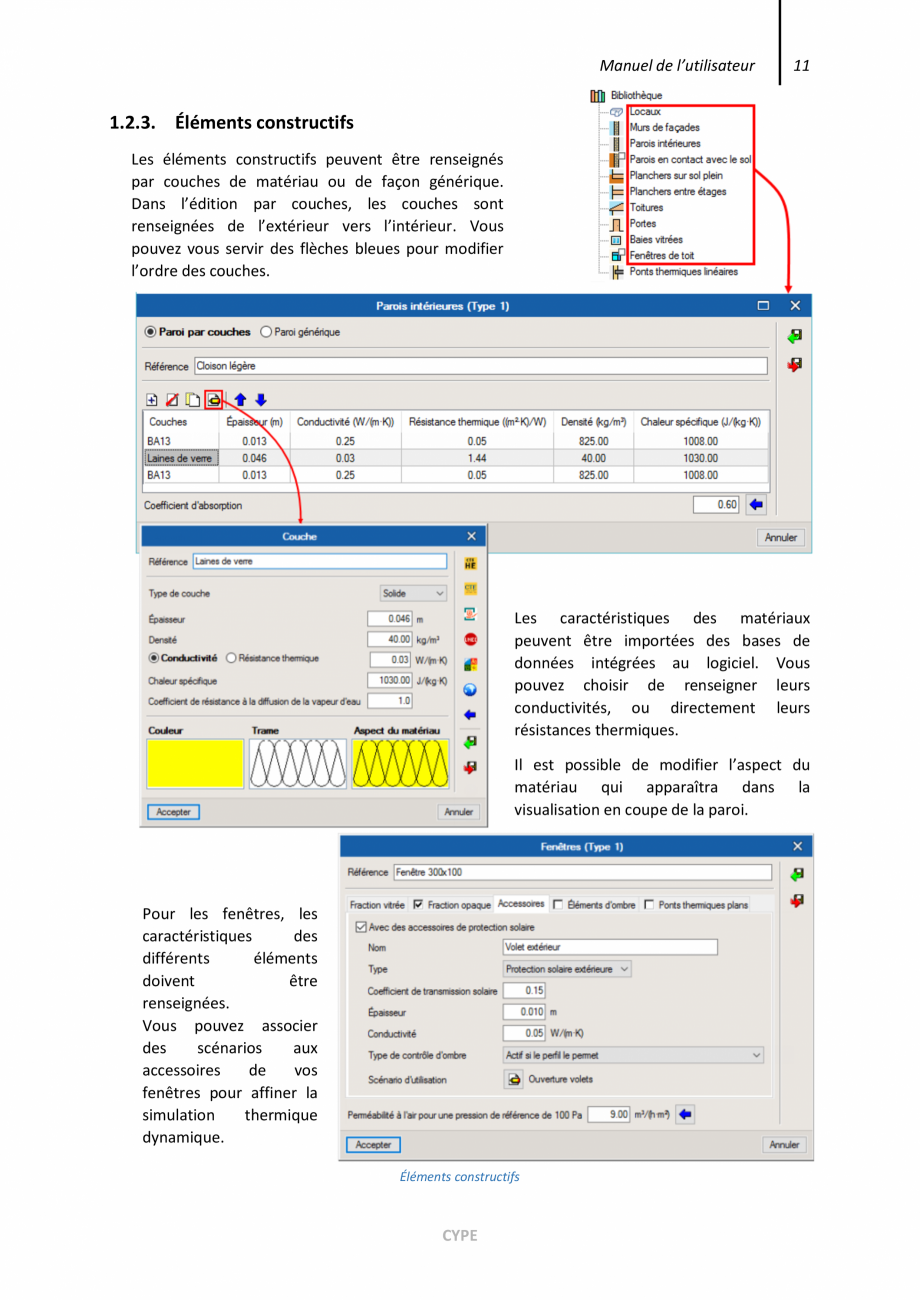

1.2.3. Éléments constructifs
Les éléments constructifs peuvent être renseignés
par couches de matériau ou de façon générique.
Dans l’édition par couches, les couches sont
renseignées de l’extérieur vers l’intérieur. Vous
pouvez vous servir des flèches bleues pour modifier
l’ordre des couches.
Les caractéristiques des matériaux
peuvent être importées des bases de
données intégrées au logiciel. Vous
pouvez choisir de renseigner leurs
conductivités, ou directement leurs
résistances thermiques.
Il est possible de modi
fier l’aspect du
matériau qui apparaîtra dans la
visualisation en coupe de la paroi.
Pour les fenêtres, les
caractéristiques
des
différents
éléments
doivent
être
renseignées.
Vous pouvez associer
des
scénarios
aux
accessoires
de
vos
fenêtres pour affiner la
simulation
thermique
dynamique.
Éléments constructifs
CYPE
12
CYPETHERM EPlus
1.2.4. Ponts thermiques linéaires
Le menu ‘Ponts thermiques linéaires’ de la bibliothèque,
permet d’associer une valeur de transmittance aux arrêtes
d’un bâtiment
Ponts thermiques linéaires
Vous pouvez importer des valeurs conformément aux dispositions constructives de la RT2012 et
autres normes, ou réaliser une analyse numérique selon l’ISO 10211.
1.3. Zones
1.3.1. Organisation
Le menu ‘Zones’ comporte les locaux du projet dont le type,
les éléments constructifs et les ponts thermiques ont été
précédemment définis dans la bibliothèque.
Dans CYPETHERM EPlus, classez les locaux en différentes
zones en
fonction notamment des températures de consigne.
Vous pouvez créer de nouvelles
zones en vous plaçant au niveau
‘Zones’ et en cliquant sur le
bouton ‘Nouvelle zone’.
Lorsqu’une zone est créée, il est
possible de lui associer un
nouveau local avec le bouton
‘Nouveau local’.
Organisation des zones
Vous pouvez aussi vous servir des boutons d’édition du menu ‘Zones’ pour ‘Effacer’, ‘Dupliquer’,
‘Déplacer’ et ‘Copier/Coller’ les zones et locaux de votre bâtiment. Pour avoir accès à ces boutons,
vous devez vous placer au niveau d’une zone ou d’un local dans l’arborescence ‘Zones’. Utilisez le
bouton ‘Edition multiple de locaux’ pour réaliser des opérations plus rapidement.
CYPE
Manuel de l’utilisateur
13
1.3.2. Zone
En vous plaçant sur une zone du bâtiment, vous pouvez la classer.
Vous devez renseigner les
températures de consignes de
chauffage de et refroidissement
sous forme de scénario ainsi que
les température
s minimales et
maximales de confort.
Vous pouvez renseigner les
caractéristiques
du
renouvellement d’air dans la zone.
La demande quotidienne en ECS
doit être détaillée ainsi que les
systèmes de climatisation que
vous souhaitez mettre en place
dans les locaux.
Les conditions intérieures pour la
vérification de condensations dans
les éléments constructifs doivent
également être renseignées. Vous
retrouverez ensuite le diagramme
psychométrique associé.
Zone
1.3.3. Local
Au niveau d’un local, vous retrouvez le type d’usage associé,
l’aire du local ainsi que le volume entre le sol et le faux
plafond.
C’est également dans cette fenêtre que vous pouvez
renseigner la ‘Puissance d’éclairage installée’ si vous
souhaitez la spécifier pour un local précis.
Local
CYPE
14
CYPETHERM EPlus
CYPE
Manuel de l’utilisateur
15
1.3.4. Éléments d’un local
Dans chaque local, vous pouvez visualiser et gérer les
éléments constructifs qui le composent ou
les ponts
thermiques associés. Vous pouvez accéder aux baies en
cliquant sur les murs dans lesquels elles sont intégrées
et y associer des ponts thermiques linéaires.
Éléments d’un local
CYPE
16
CYPETHERM EPlus
1.4. Modèle BIM
Dans le cas d’une étude créée
à partir de l’import d’un
fichier IFC, vous visualiserez
les éléments que vous éditez
sur la maquette BIM dans la
fenêtre de visualisation.
Dans l’édition des ponts
thermiques linéaires, les
arêtes du bâtiment ou des
locaux traités seront en
surbrillance.
Cette notion est traitée plus en
détails dans la troisième partie de
ce manuel.
Modèle BIM
CYPE
Manuel de l’utilisateur
17
1.5. Vérification du modèle
Avant de passer dans
l’onglet calcul, vous pouvez
vérifier la cohérence de
votre saisie et détecter les
erreurs à l’aide de la
fonction ‘Vérifier le modèle’
Vérification du modèle
1.6. Calcul
1.6.1. Options de calcul
Les ‘Options de calcul’ sont accessibles via
la
partie ‘Calcul’ de l’onglet ‘Calcul’.
C’est
ici
que
vous
choisissez le ‘Type de
simulation’ à effectuer et
les simplifications que
vous souhaitez prendre en
compte.
Options de calcul
CYPE
18
CYPETHERM EPlus
1.6.2. Modèle 3D
Vous pouvez à tout moment vérifier la saisie des
données d’un projet dans le ‘Modèle 3D’. Le premier
volet comporte les locaux du bâtiment, le second
renseigne les éléments qui les composent.
Modèle 3D
1.6.3. Calculer
Le bouton ‘Calculer’ vous affichera de nouveau les options de calcul
avant de lancer la simulation thermique dynamique.
Calculer
CYPE
Manuel de l’utilisateur
2. Résultats
19
Calculer
2.1. Notes de calcul
Pour accéder aux résultats, vous devez tout d’abord lancer une simulation thermique dynamique
dans l’onglet ‘Calcul’ en cliquant sur ‘Calculer’. Réalisez par exemple une simulation de demande
avec un calcul par local et exportation des ponts thermiques.
Dans l’onglet ‘Calcul’
, les
résultats de la simulation
thermique dynamique
s’afficheront.
Vous
pouvez choisir d’afficher
les résultats pour le
bâtiment complet ou par
local.
Besoins de chauffage et de refroidissement
Les premiers résultats concernent la demande en chauffage et refroidissement. Vous retrouvez
ensuite des données sur les températures, pertes, apports et consommations.
Résultats
CYPE
20
CYPETHERM EPlus
2.2. Récapitulatifs
Dans la partie supérieure de
l’onglet ‘Calcul’, vous pouvez
accéder aux fichiers de sortie
du moteur de calcul et aux
récapitulatifs.
Récapitulatifs
2.2.1. Fichiers d’EnergyPlusTM
Ces fichiers contiennent les données brutes de sortie du
moteur EnergyPlusTM.
Fichiers d’EnergyPlusTM
Vous aurez le détail des étapes de la simulation dans le ‘Fichier
d’EnergyPlusTM’ ; le ‘Fichier des avis’ contient le rapport des
avertissements et des erreurs du moteur ; vous aurez accès
aux résultats bruts dans le ‘Fichier de résultats’.
2.
2.2. Rapport de demande
Dans le ‘Rapport de demande’ apparaissent des résultats
détaillés du bâtiment et des locaux, avec notamment la
balance énergétique et l’évolution des températures.
Rapport de demande
CYPE
Manuel de l’utilisateur
21
2.2.3. Rapport de consommation
En paramétrant des systèmes et en lançant un calcul de
consommations, vous avez accès au ‘Rapport de
consommation’. Ce rapport contient les résultats mensuels
des consommations du bâtiment et de ses différentes zones
par mois.
Rapport de consommation
2.2.4. Listes complémentaires
Le bouton ‘Listes complémentaires’ vous donnera accès Ã
différents récapitulatifs disponible en plus des résultats de la
simulation thermique dynamique.
Listes complémentaires
La ‘Description des matériaux et
des éléments constructifs’ vous
permet de retrouver l’ensemble
des éléments constructifs que
vous avez mis en place sur le
projet avec leur caractéristique
thermique.
Description
des matériaux et des éléments constructifs
CYPE
22
CYPETHERM EPlus
Le récapitulatif ‘Condensations’, vous permet de
retrouver le détail du calcul de condensation
réalisé pour les différents éléments constructifs
du projet.
Condensations
Le récapitulatif ‘Confort intérieur’ vous détaille
les températures atteintes dans les locaux ou
zones de votre projet et vous donne le nombre
d’heure d’inconfort totale et lors de
l’occupation des locaux.
CYPE
Manuel de l’utilisateur
23
2.3. Export des résultats
Après avoir effectué votre saisie et calculé votre projet, vous pouvez exporter les résultats.
2.3.1. Mesure d’amélioration
Le bouton ‘Mesure d’amélioration’ permet l’analyse économique de différentes mesures
d’amélioration énergétique avec le logiciel CYPETHERM Improvements.
Le premier export à réaliser est celui de la ‘Situation initiale’, cette
situation initiale peut être le projet tel qu’il est prévu ou le projet t
el qu’il
existe dans le cas d’une rénovation. La situation s’exporte au format XML.
Situation initiale
Une fois la situation initiale réalisée, vous pouvez créer une variante de votre projet afin de comparer
différentes conceptions ou d’effectuer une rénovation du projet.
CYPE
24
CYPETHERM EPlus
Le second export est celui de la ‘Mesure d’amélioration’, cette mesure
peut être une variante du projet ou une variante de sa rénovation, il est
nécessaire de renseigner les coûts supplémentaires associées à cette
variante.
Mesure d’amélioration
2.3.2. COMcheck
Le bouton ‘COMcheck’ permet d’exporter le projet pour la vérification du respect
de l’International Energy Conservation CODE (IECC) du standard 90.1 de l’ASHRAE.
COMcheck
CYPE
Manuel de l’utilisateur
2.4. Plans
Vous pouvez gérer vos plans dans l’onglet ‘Tracés en plan’.
2.4.1. Sans modèle BIM
Sans modèle BIM, vous
pourrez importer des plans
avec
les
boutons
comprenant le
s mentions
‘DXF/DWG’, ou pourrez
créer un nouveau plan en
vous plaçant sur les objets
précédemment saisis.
Plans - sans modèle BIM
2.4.2. Avec modèle BIM
Si vous avez créé votre
étude à partir de l’import
d’un fichier IFC, les plans,
contenant les éléments
constructifs et leurs
typologies, s’importeront
directement
dans
l’onglet
‘Introduction
graphique’. Vous pourrez
les
éditer
en
les
sélectionnant
dans
l’arborescence
du
bâtiment.
Plans - avec modèle BIM
CYPE
25
26
CYPETHERM EPlus
2.4.3. Génération de plans
L’impression des plans est disponible via le
menu ‘Fichier’ > ‘Plans’.
Choisissez un générateur de PDF dans
‘Périphériques’ utilisés pour importer en
PDF.
Vous devez cliquer sur ‘Détail de tous les
dessins’ pour faire apparaître vos plans.
Génération de plans
CYPE
Manuel de l’utilisateur
27
3. Interopérabilité BIM
Définition : Le modèle IFC est une maquette numérique du bâtiment au format IFC conte
nant les
éléments constructifs de base ‘murs, planchers, toits, portes et fenêtres, locaux et arêtes de locaux)
ainsi que les relations entre ces éléments, que nous appellerons ‘’Modèle IFC Bâtiment’’.
3.1. Import de maquette numérique
3.1.1. Création d’un projet
À la création d’un nouveau projet, il vous
est proposé de vous lier ou non à un
projet BIM. Il est conseillé de se lier afin
de pouvoir effectuer les actualisations
lorsqu’il y a des modifications de
maquette IFC.
Si vous ne vous liez pas, vous pourrez
importer une maquette IFC ou gbXML
sans possibilité d’actualisation.
Création d’un projet
Note : pour vous lier à un projet BIM, vous devez au préalable créer un compte sur
BIMserver.center puis le connecter dans CYPETHERM EPlus.
CYPE
28
CYPETHERM EPlus
3.1.2. Options d’import
En se liant à un projet BIM, vous sélectionnez directement le projet sur BIMserver, sans vous lier,
vous pouvez importer la maquette depuis un répertoir
e local ou de réseau.
Options d’import
Choisissez ensuite si vous souhaitez attribuer des typologies aux éléments de votre maquette. Cette
option permet d’importer des éléments d’une bibliothèque existante.
En important des fichiers IFC exportés depuis IFC Builder, vous pourrez importer les arêtes de vos
bâtiments pour la définition des transmissions thermiques.
3.2. Saisie du modèle
Une fois la maquette BIM
importée,
ses
éléments
constructifs seront classés par
typologie dans la bibliothèque.
Vous devez ensuite définir ces
éléments pour faire disparaître
le message d’erreur qu’ils
affichent.
Les répertoires dont les éléments
restent à définir sont marqués de
points d’exclamation, dépourvus
d’éléments, ils seront munis de
petits carrés blancs.
Saisie du modèle
CYPE
Manuel de l’utilisateur
29
Les croix rouges apparaissant dans la colonne ‘Utilisé’ indiquent qu’un élément n’est pas ou n’est
plus présent dans la maquett
e BIM.
Les ponts thermiques dont la valeur de transmittance n’est pas définie sont désignés par un triangle
d’avertissement. Ces indicateurs n’empêchent pas le calcul, les ponts thermiques en question
auront une valeur par défaut.
3.3. Traitement des arêtes
Comme
indiqué
précédemment,
importer un fichier IFC issu d’IFC
Builder vous permettra d’importer les
arêtes du bâtiment. La fonction de
‘Traitement des arêtes’ permet
ensuite, selon les options choisies, de
détecter les arêtes qui sont des ponts
thermiques et de supprimer celles qui
n’en sont pas.
Dans les options choisies, vous pouvez
cocher l’analyse numérique des ponts
thermiques, ou définir manuellement
leurs valeurs selon leurs dispositions
constructives.
Traitement des arêtes
CYPE
30
CYPETHERM EPlus
3.4. Actualisation du modèle BIM
Si à l’import, vous avez
choisi de vous ‘Lier à un
modèle BIM’, chaque
actualisation du modèle
IFC Bâtiment sera signalée
par
un
triangle
dâ€
™avertissement au niveau
du bouton ‘Actualiser’.
Cliquez sur ce bouton pour
actualiser
les
modifications
géométriques subies par la
maquette IFC.
Vous pourrez alors choisir
les éléments à modifier ou
à supprimer. N’importer
pas les arêtes si vous
souhaitez conserver la
définition de vos ponts
thermiques intacte.
Actualisation du modèle BIM
CYPE
Alte documentatii ale aceleasi game Vezi toate
Fisa tehnica
48 p | EN
CYPE 3D
Fisa tehnica
44 p | EN
CYPE 3D
