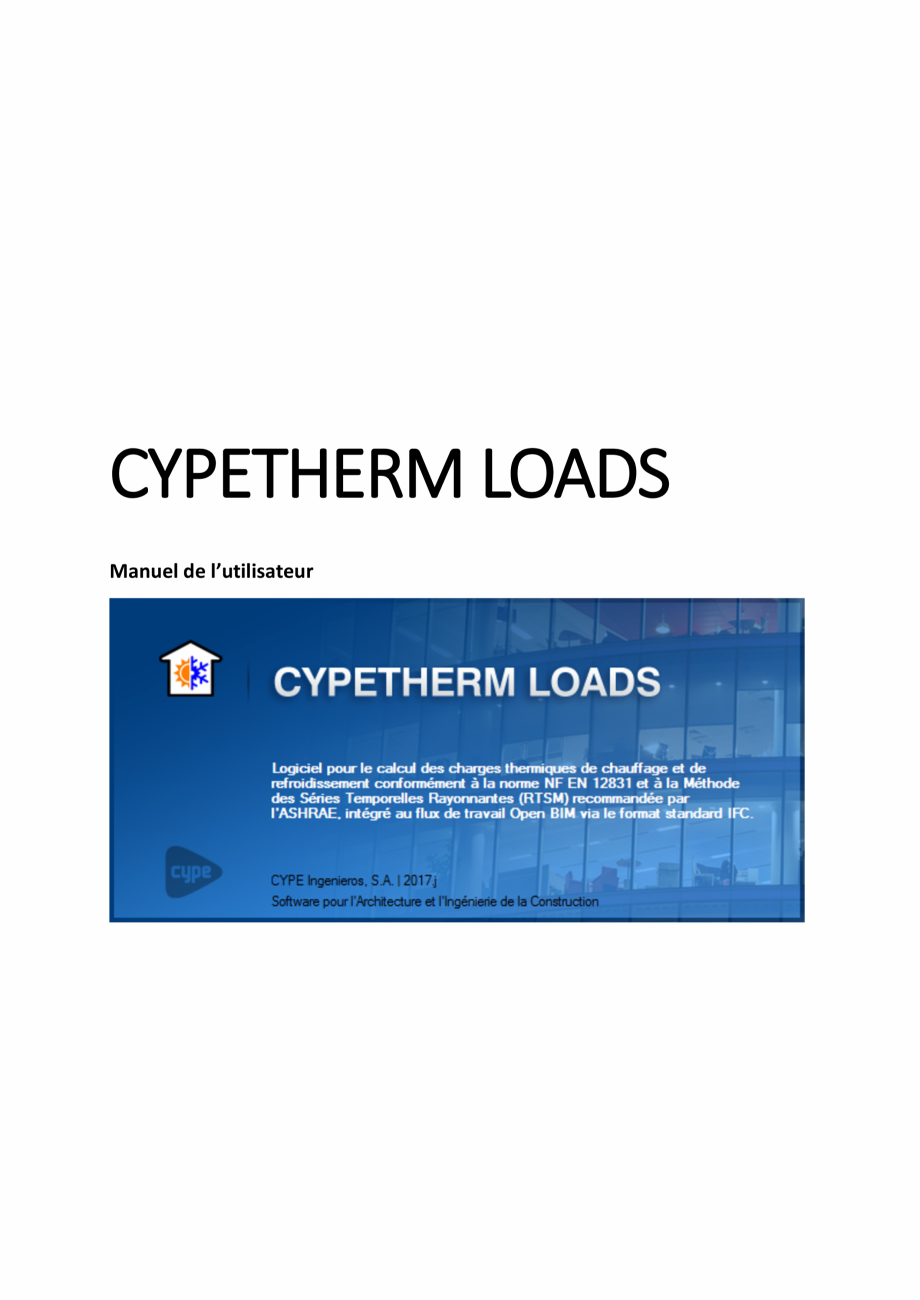

CYPETHERM LOADS
Manuel de l’utilisateur
2
CYPETHERM LOADS

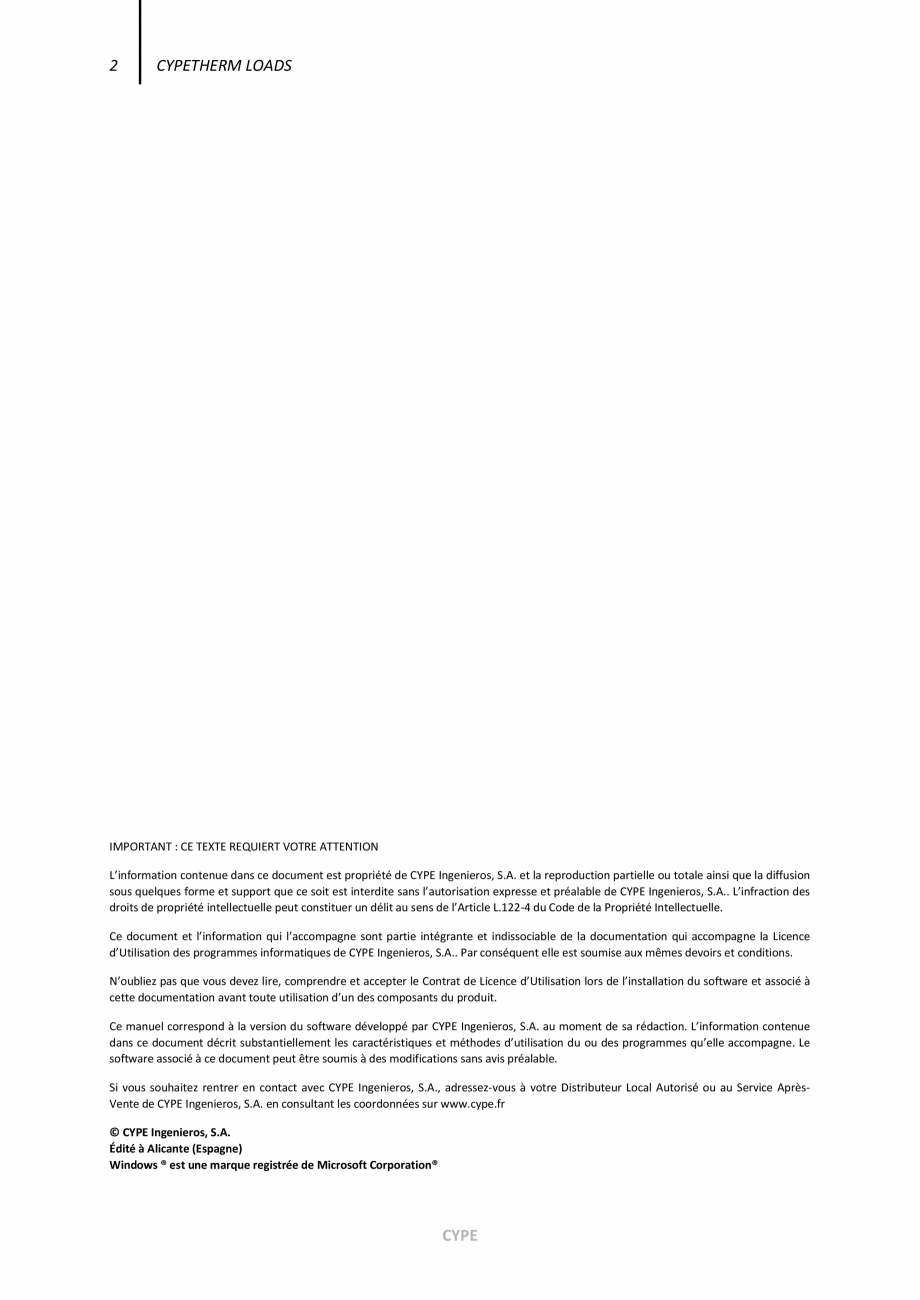

IMPORTANT : CE TEXTE REQUIERT VOTRE ATTENTION
L’information contenue dans ce document est propriété de CYPE Ingenieros, S.A. et la reproduction partielle ou totale ainsi que la diffusion
sous quelques forme et support que ce soit est interdite sans l’autorisation expresse et préalable de CYPE Ingenieros, S.A.. L’infraction des
droits de propriété intellectuelle peut constituer un délit au sens de l’Article L.122-4 du Code de la Propriété Intellectuelle.
Ce document et l’information qui l’accompagne sont partie intégrante et indissociable de la documentation qui accompagne la Licence
d’Utilisation des programmes informatiques de CYPE Ingenieros, S.A.. Par conséquent elle est soumise aux mêmes devoirs et conditions.
N’oubliez pas que vous devez lire, comprendre et accepter le Contrat de Licence d’Utilisation lors de l’installation du software et associé à
cette documentation avant toute utili
sation d’un des composants du produit.
Ce manuel correspond à la version du software développé par CYPE Ingenieros, S.A. au moment de sa rédaction. L’information contenue
dans ce document décrit substantiellement les caractéristiques et méthodes d’utilisation du ou des programmes qu’elle accompagne. Le
software associé à ce document peut être soumis à des modifications sans avis préalable.
Si vous souhaitez rentrer en contact avec CYPE Ingenieros, S.A., adressez-vous à votre Distributeur Local Autorisé ou au Service AprèsVente de CYPE Ingenieros, S.A. en consultant les coordonnées sur www.cype.fr
© CYPE Ingenieros, S.A.
Édité à Alicante (Espagne)
Windows ® est une marque registrée de Microsoft Corporation®
CYPE
Manuel de l’utilisateur
0.
1.
3
Démarrage............................................................................................................................ 4
0.1.
Ouverture du logiciel ...........................................
.................................................................... 4
0.2.
Organisation générale ............................................................................................................. 4
Saisie et calcul....................................................................................................................... 6
1.1.
Bibliothèque ............................................................................................................................ 6
Organisation .................................................................................................................... 6
Locaux .............................................................................................................................. 6
Éléments constructifs ...................................................................................................... 7
Ponts thermiques linéaires ...........................................................................
................... 8
1.2.
Projet ....................................................................................................................................... 8
Organisation .................................................................................................................... 8
Éléments d’un local ......................................................................................................... 9
1.3.
Modèle BIM ........................................................................................................................... 10
1.4.
Données de l’emplacement................................................................................................... 11
1.5.
Charges thermiques .............................................................................................................. 11
Options de calcul ........................................................................................................... 11
Hypothèse
s de calcul ..................................................................................................... 12
Actualiser les résultats................................................................................................... 12
2.
Résultats............................................................................................................................. 13
2.1.
Organisation des résultats..................................................................................................... 13
2.2.
Résultats ................................................................................................................................ 13
Charges de la zone......................................................................................................... 13
Charges du local............................................................................................................. 14
Charges de ventilation/infiltration ...............................
................................................. 14

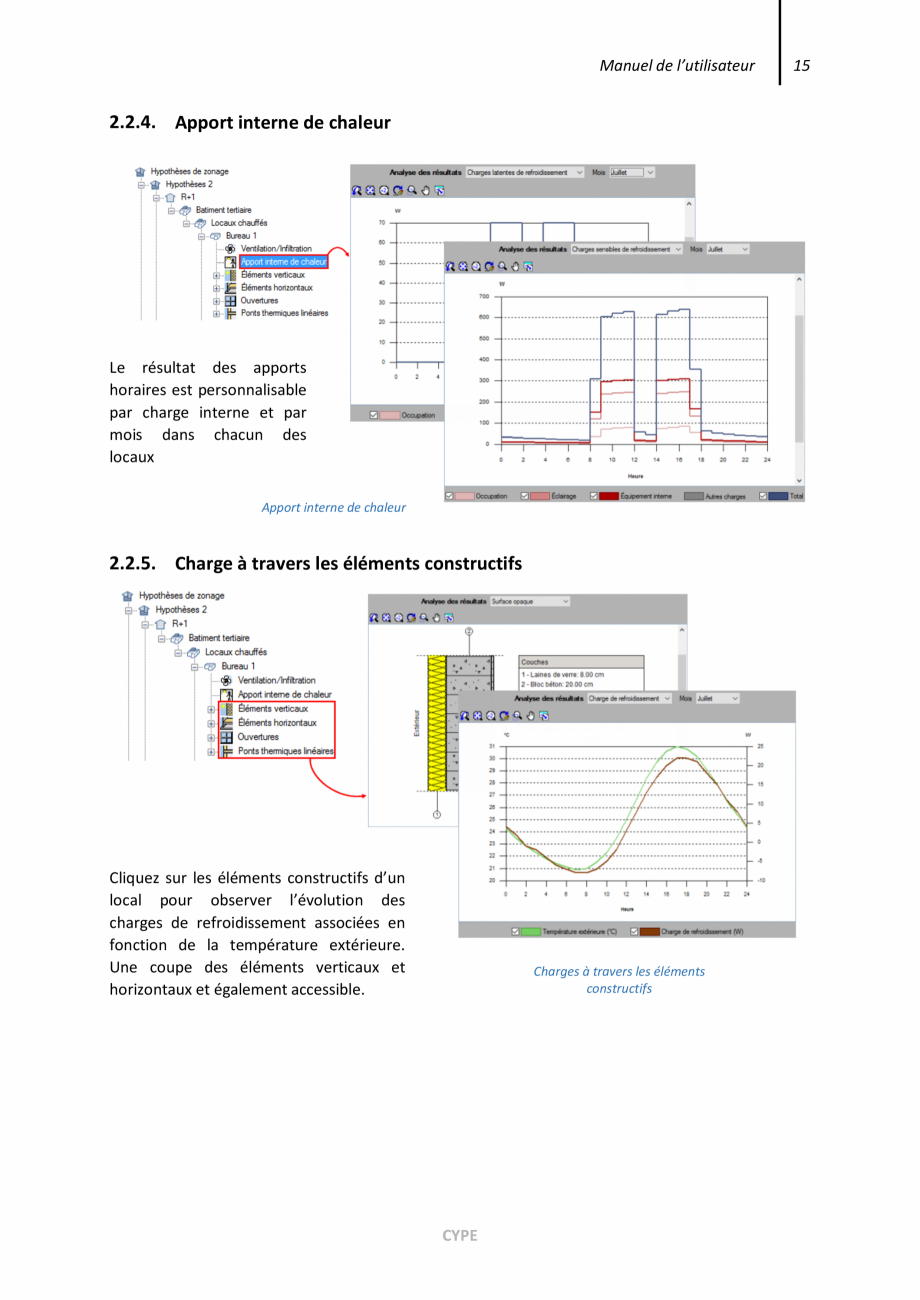

Apport interne de chaleur ............................................................................................. 15
Charge à travers les éléments constructifs ................................................................... 15
3.
Interopérabilité BIM ........................................................................................................... 16
3.1.
Import de maquette numérique ........................................................................................... 16
Création d’un projet ...................................................................................................... 16

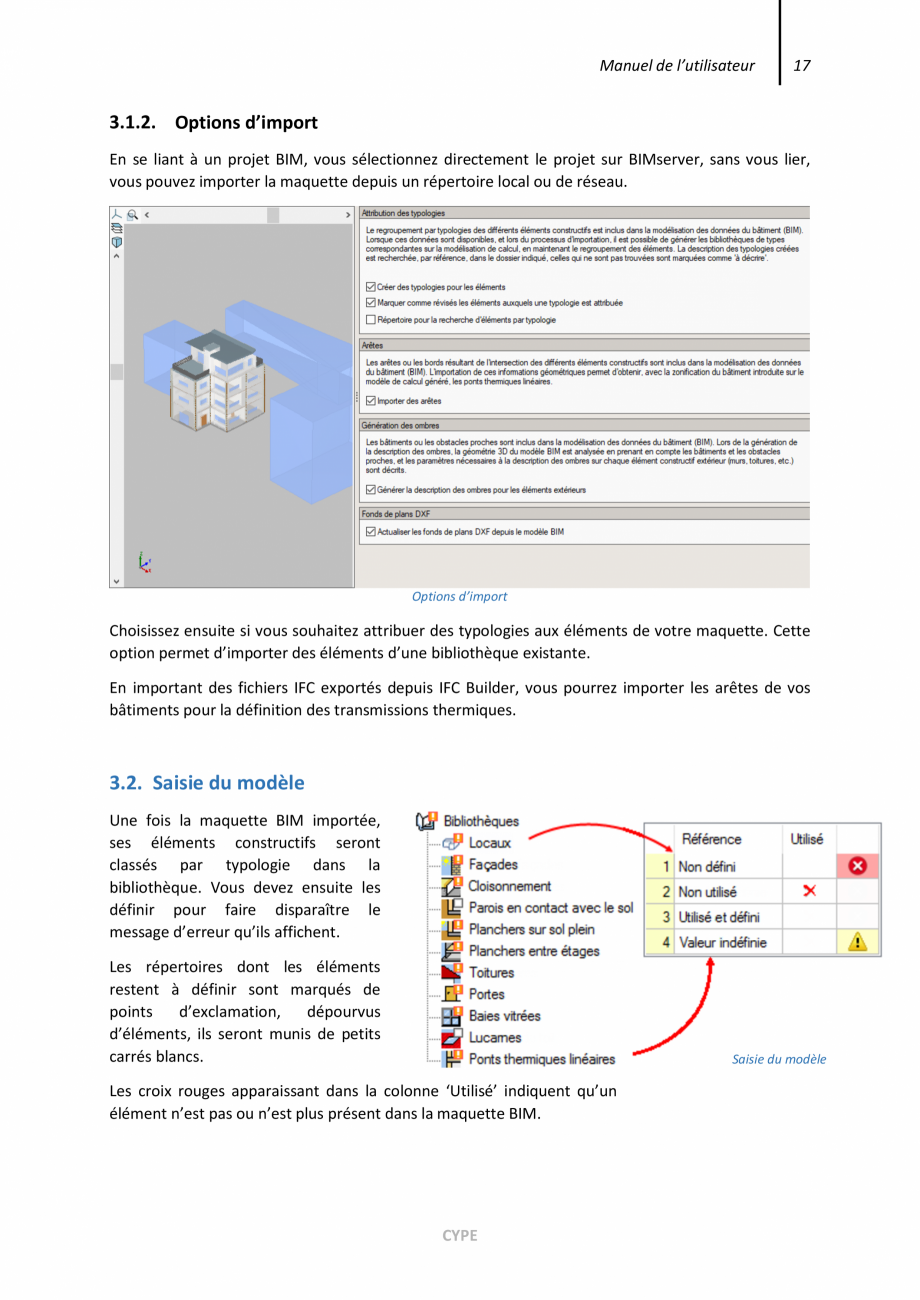

Options d’import ........................................................................................................... 17
3.2.
Saisie du modèle.................................................................................................................... 17
3.3.

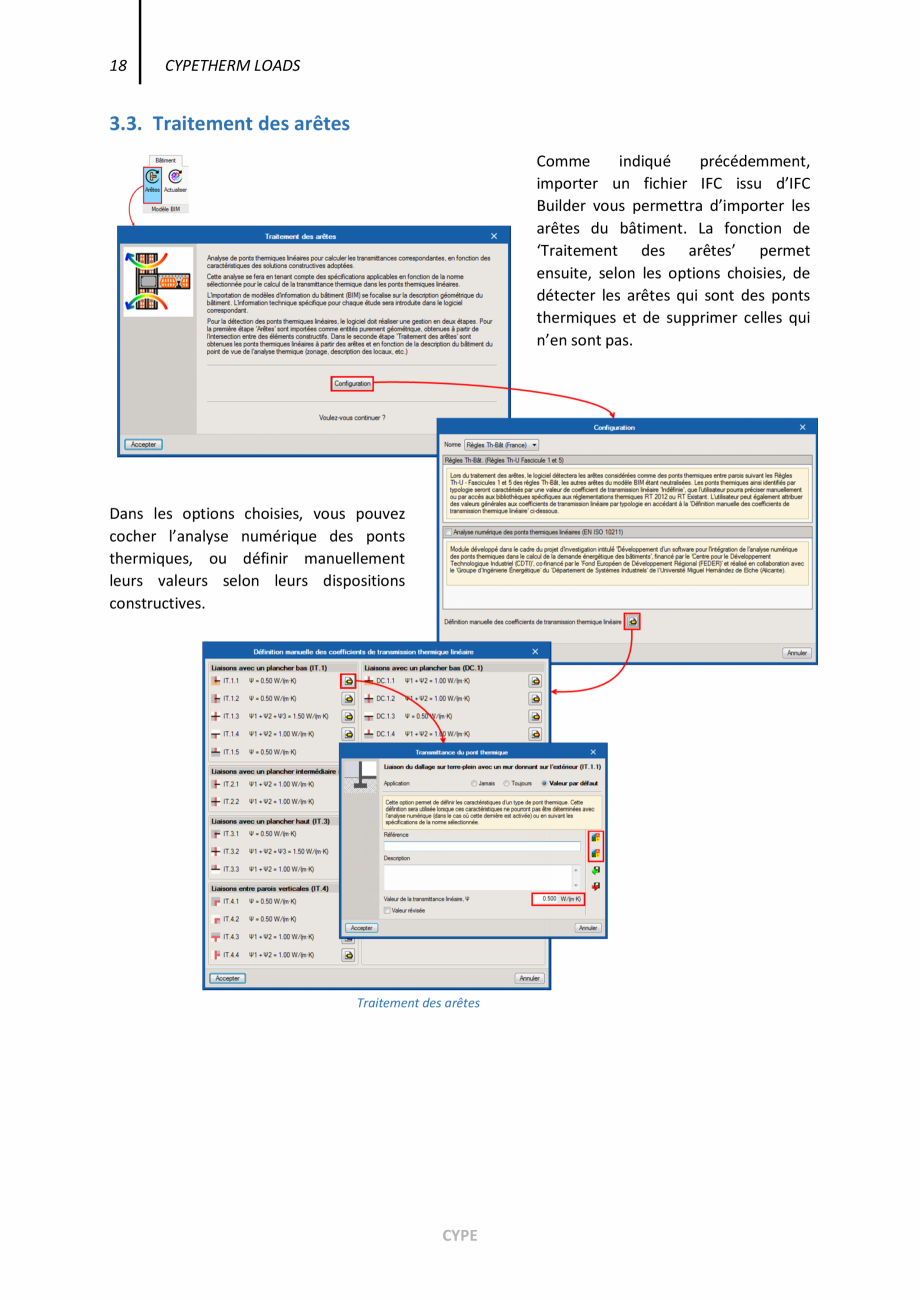

Traitement des arêtes ...
........................................................................................................ 18
3.4.

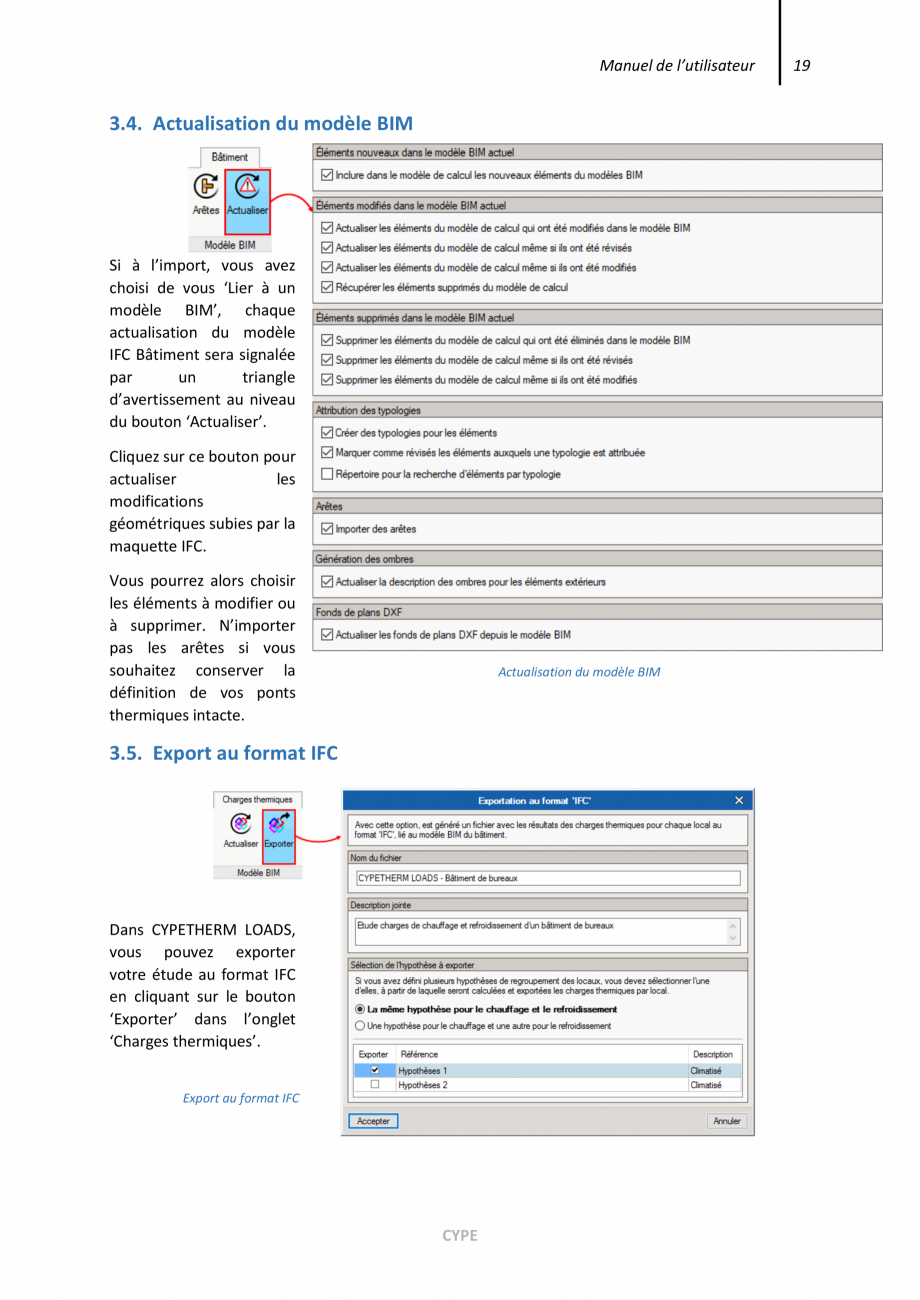

Actualisation du modèle BIM ................................................................................................ 19
3.5.
Export au format IFC.............................................................................................................. 19
CYPE
4
CYPETHERM LOADS

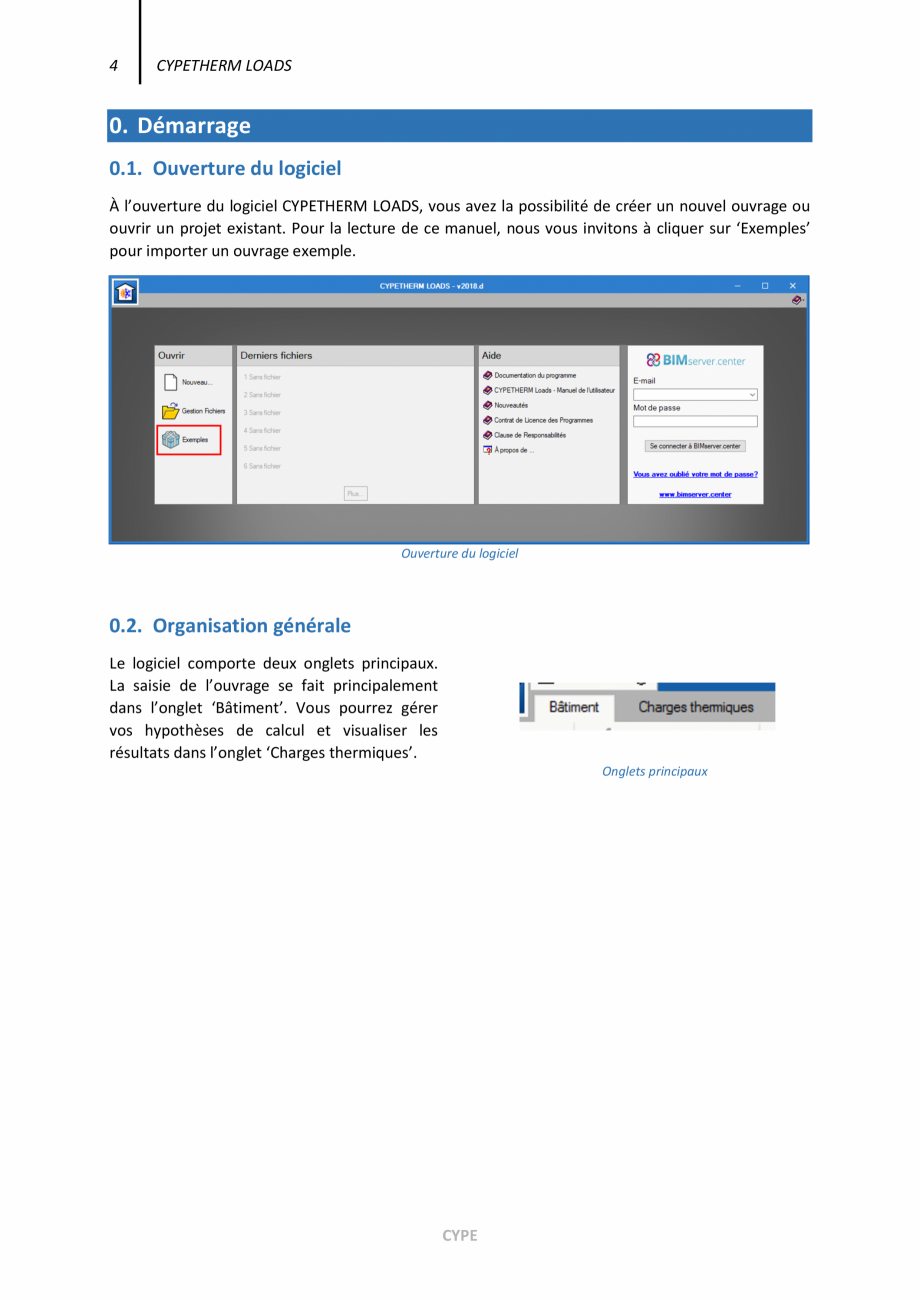

0. Démarrage
0.1. Ouverture du logiciel
À l’ouverture du logiciel CYPETHERM LOADS, vous avez la possibilité de créer un nouvel ouvrage ou
ouvrir un projet existant. Pour la lecture de ce manuel, nous vous invitons à cliquer sur ‘Exemples’
pour importer un ouvrage exemple.
Ouverture du logiciel
0.2. Organisation générale
Le logiciel comporte deux onglets principaux.
La saisie de l’ouvrage se fait principalement
dans l’onglet ‘Bâtiment’. Vous pourrez gérer
vos hypothèses de calcul et visualiser les
résultats dans l’onglet ‘Charges thermiques’.
Ongle
ts principaux
CYPE
Manuel de l’utilisateur
5
Fichier. Ce bouton permet de créer un nouvel ouvrage ou
accéder à la gestion des fichiers. Ce menu contient aussi les
fonctions d’enregistrement, d’impression avec ‘Récapitulatifs’ et
les derniers fichiers ouverts. La gestion de votre licence
électronique sera également accessible via ce bouton.
La barre supérieure du logiciel contient les icônes suivantes :
Enregistrer.
Annuler.
Rétablir.
Plans.
Barre d’outils générale :
Configuration. Ce bouton permet de modifier certains paramètres par défaut du programme
comme les unités de mesure, le style des documents ou la couleur de fond du logiciel.
Aide.
Chaque onglet s’organise de la manière suivante :
1
2
3
4
Menus et fonctions générales
Arborescence des éléments
Données et édition des éléments
Visualisation sur le modèle BIM
Vous pouvez, dans tout menu du logiciel,
afficher les aides contextuels en appuyant sur
« F1 » ou en cliquant sur les icône
s bleues
représentant des points d’interrogation.
Les menus d’aide à la saisie sont accessibles via
flèches des bleues horizontales à droite des
champs de saisie des éléments.
Organisation générale
CYPE
6
CYPETHERM LOADS

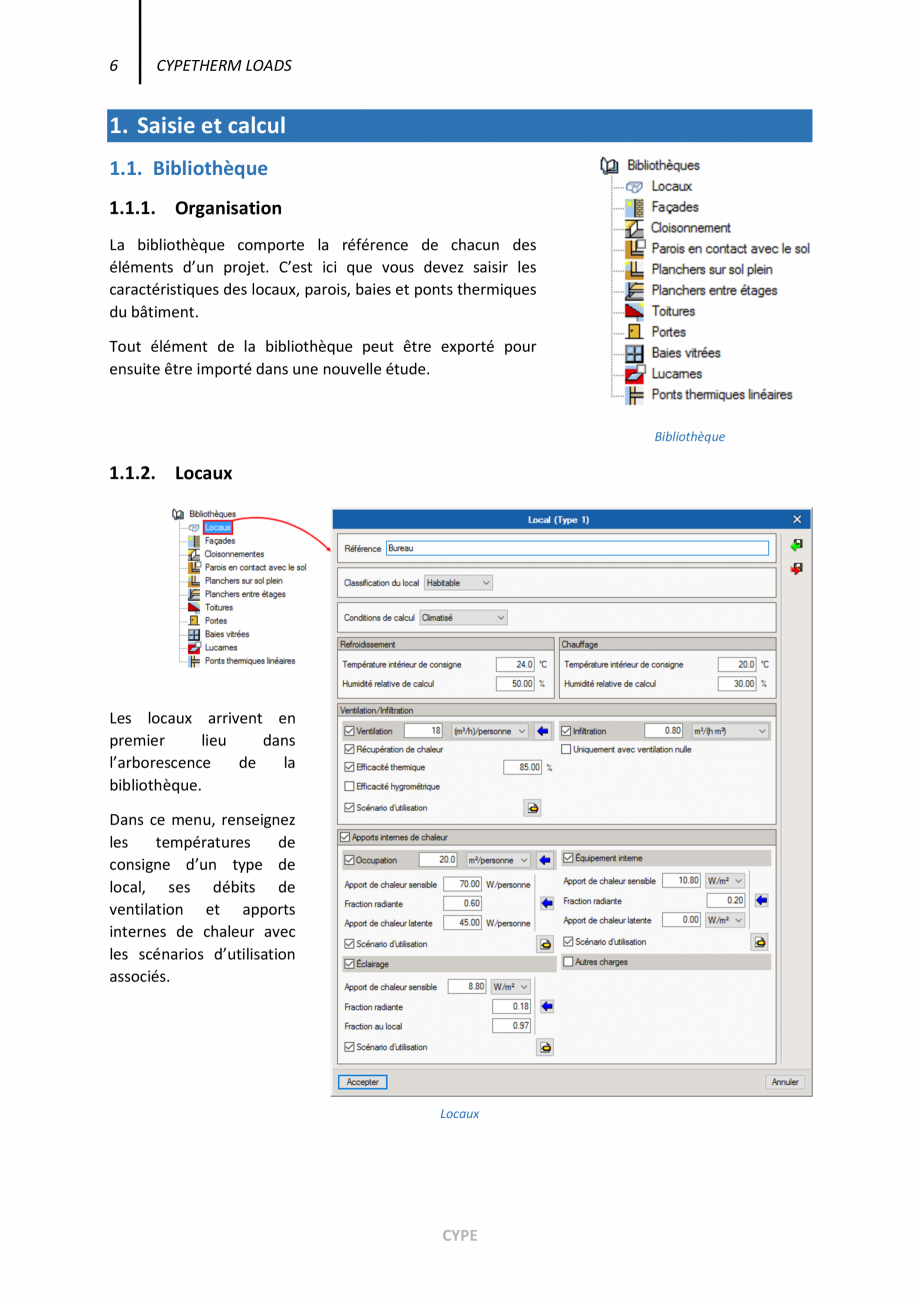

1. Saisie et calcul
1.1. Bibliothèque
Organisation
La bibliothèque comporte la référence de chacun des
éléments d’un projet. C’est ici que vous devez saisir les
caractéristiques des locaux, parois, baies et ponts thermiques
du bâtiment.
Tout élément de la bibliothèque peut être exporté pour
ensuite être importé dans une nouvelle étude.
Bibliothèque
Locaux
Les locaux arrivent en
premier
lieu
dans
l’arborescence
de
la
bibliothèque.
Dans ce menu, renseignez
les
températures
de
consigne d’un type de
local, ses débits de
ventilation et apports
internes de chaleur avec
les scénarios d’utilisation
associés.
Locaux
CYPE
Manuel de l’utilisateur
7
Éléments constructifs
Les éléments constructifs peuvent être renseig
nés par
couches de matériau ou de façon générique. Dans
l’édition par couches, les couches sont renseignées de
l’extérieur vers l’intérieur. Vous pouvez vous servir des
flèches bleues pour modifier l’ordre des couches.
Les caractéristiques des matériaux
peuvent être importées des bases de
données intégrées au logiciel. Vous
pouvez choisir de renseigner leurs
conductivités, ou directement leurs
résistances thermiques.
Il est possible de modifier l’aspect du
matériau qui apparaîtra dans la
visualisation en coupe de la paroi.
Pour
les
fenêtres,
renseignez la ‘Fraction
vitrée’ et la ‘Fraction
opaque’ de la baie. Vous
pouvez aussi ajouter des
ombrages intérieurs ou
extérieurs.
Éléments constructifs
CYPE
8
CYPETHERM LOADS

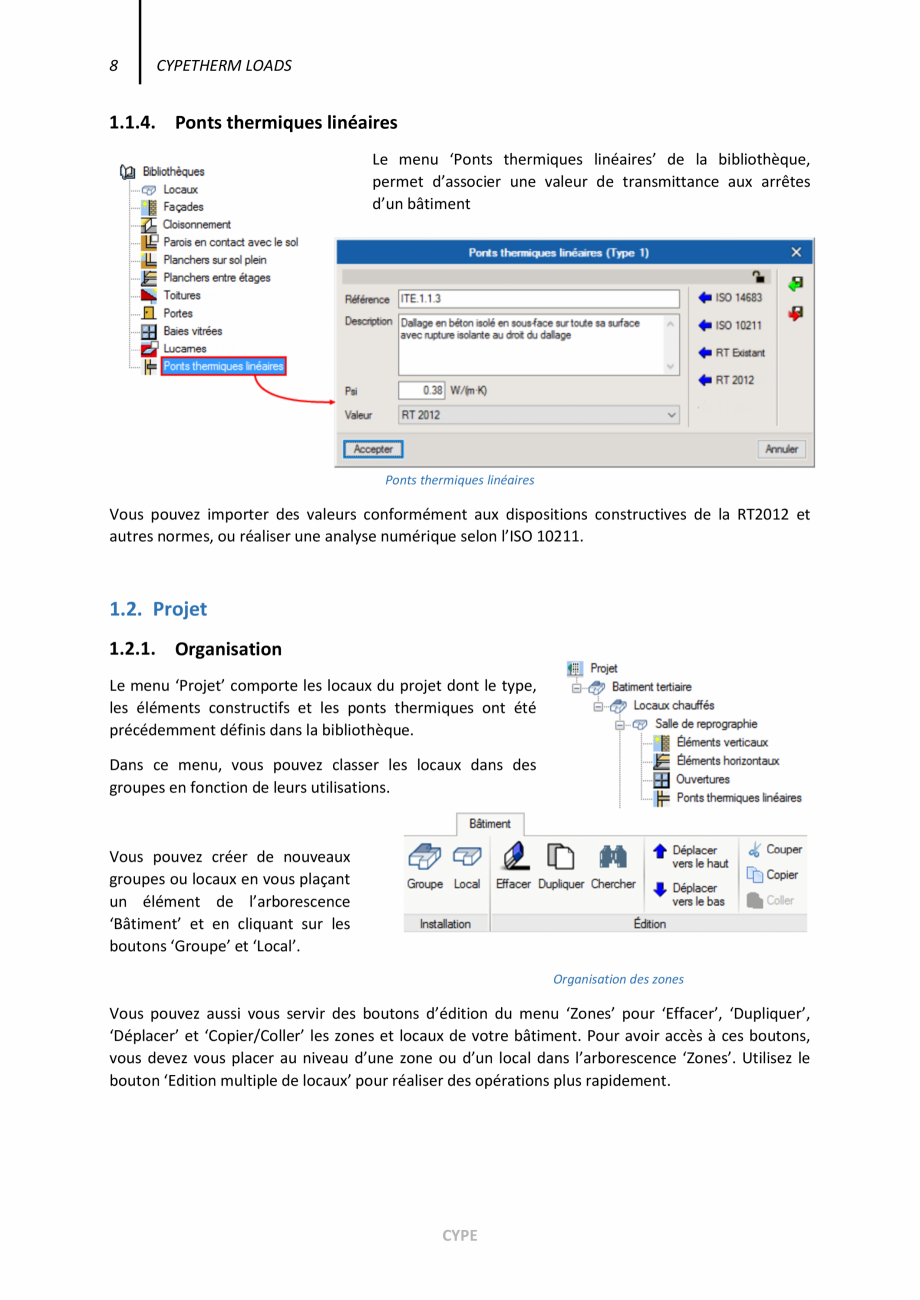

Ponts thermiques linéaires
Le menu ‘Ponts thermiques linéaires’ de la bibliothèque,
permet d’associer une valeur de transmittance aux arrêtes
d’un bâtiment
Ponts thermiques linéaires
Vous pouvez importer de
s valeurs conformément aux dispositions constructives de la RT2012 et
autres normes, ou réaliser une analyse numérique selon l’ISO 10211.
1.2. Projet
Organisation
Le menu ‘Projet’ comporte les locaux du projet dont le type,
les éléments constructifs et les ponts thermiques ont été
précédemment définis dans la bibliothèque.
Dans ce menu, vous pouvez classer les locaux dans des
groupes en fonction de leurs utilisations.
Vous pouvez créer de nouveaux
groupes ou locaux en vous plaçant
un élément de l’arborescence
‘Bâtiment’ et en cliquant sur les
boutons ‘Groupe’ et ‘Local’.
Organisation des zones
Vous pouvez aussi vous servir des boutons d’édition du menu ‘Zones’ pour ‘Effacer’, ‘Dupliquer’,
‘Déplacer’ et ‘Copier/Coller’ les zones et locaux de votre bâtiment. Pour avoir accès à ces boutons,
vous devez vous placer au niveau d’une zone ou d’un local dans l’arborescence ‘Zones’. Utilisez le
bouton ‘Edition multiple
de locaux’ pour réaliser des opérations plus rapidement.
CYPE
Manuel de l’utilisateur
9
Local
Au niveau d’un local, vous retrouvez le type d’usage
associé, l’aire du local ainsi que le volume entre le
sol et le faux plafond.
C’est également dans cette fenêtre que vous
pouvez renseigner la ‘Puissance d’éclairage
installée’ si vous souhaitez la spécifier pour un local
précis.
Au niveau d’un local, vous retrouvez le type associé,
l’aire du local ainsi que le volume net.
Local
Éléments d’un local
Dans chaque local, vous pouvez visualiser et gérer les
éléments constructifs qui le composent ou les ponts
thermiques associés. Vous pouvez associer des scénarios
d’ombrage à chacun de ces éléments constructifs.
Éléments d’un local
CYPE
10
CYPETHERM LOADS
1.3. Modèle BIM
Dans le cas d’une étude créée à partir
de l’import d’un fichier IFC, vous
visualiserez les éléments que vous
éditez sur la maquette BIM dans la
fenêtre
de visualisation.
Dans l’édition des ponts thermiques
linéaires, les arêtes du bâtiment ou
des locaux traités seront en
surbrillance.
Cette notion est traitée plus en
détails dans la troisième partie de ce
manuel.
Modèle BIM
CYPE
Manuel de l’utilisateur
11

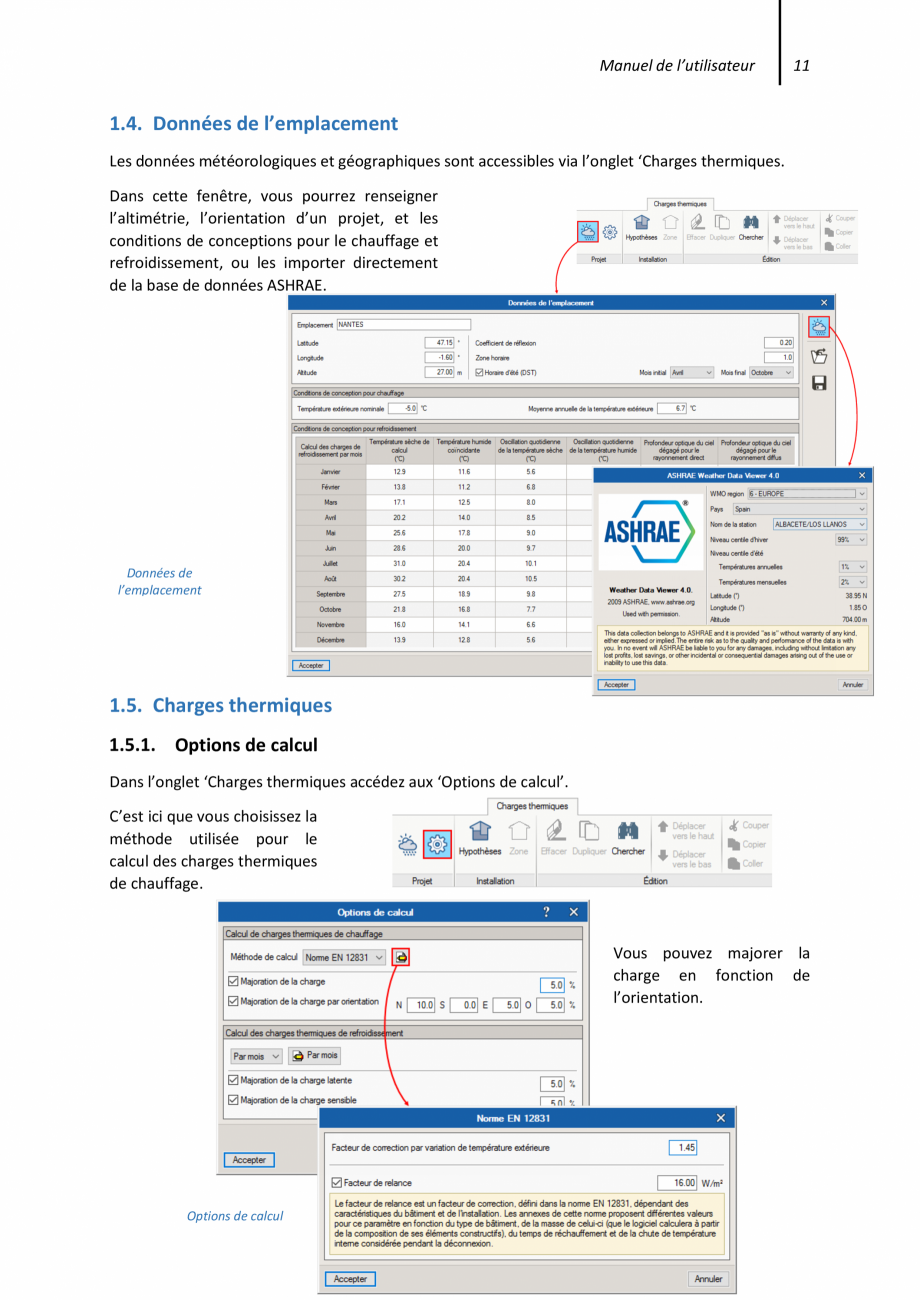

1.4. Données de l’emplacement
Les données météorologiques et géographiques sont accessibles via l’onglet ‘Charges thermiques.
Dans cette fenêtre, vous pourrez renseigner
l’altimétrie, l’orientation d’un projet, et les
conditions de conceptions pour le chauffage et
refroidissement, ou les importer directement
de la base de données ASHRAE.
Données de
l’emplacement
1.5. Charges thermiques
Options de calcul
Dans l’onglet ‘Charges thermiques accédez aux ‘Options de calcul’.
C’est ici que vous choisissez la
méthode utilisée pour le
calcul des charges thermiques
de chauffage.
Vous pouvez majorer la
charge en fonction de
l’orientation.
Options de calcul
CYPE
12
CYPETHERM LOADS

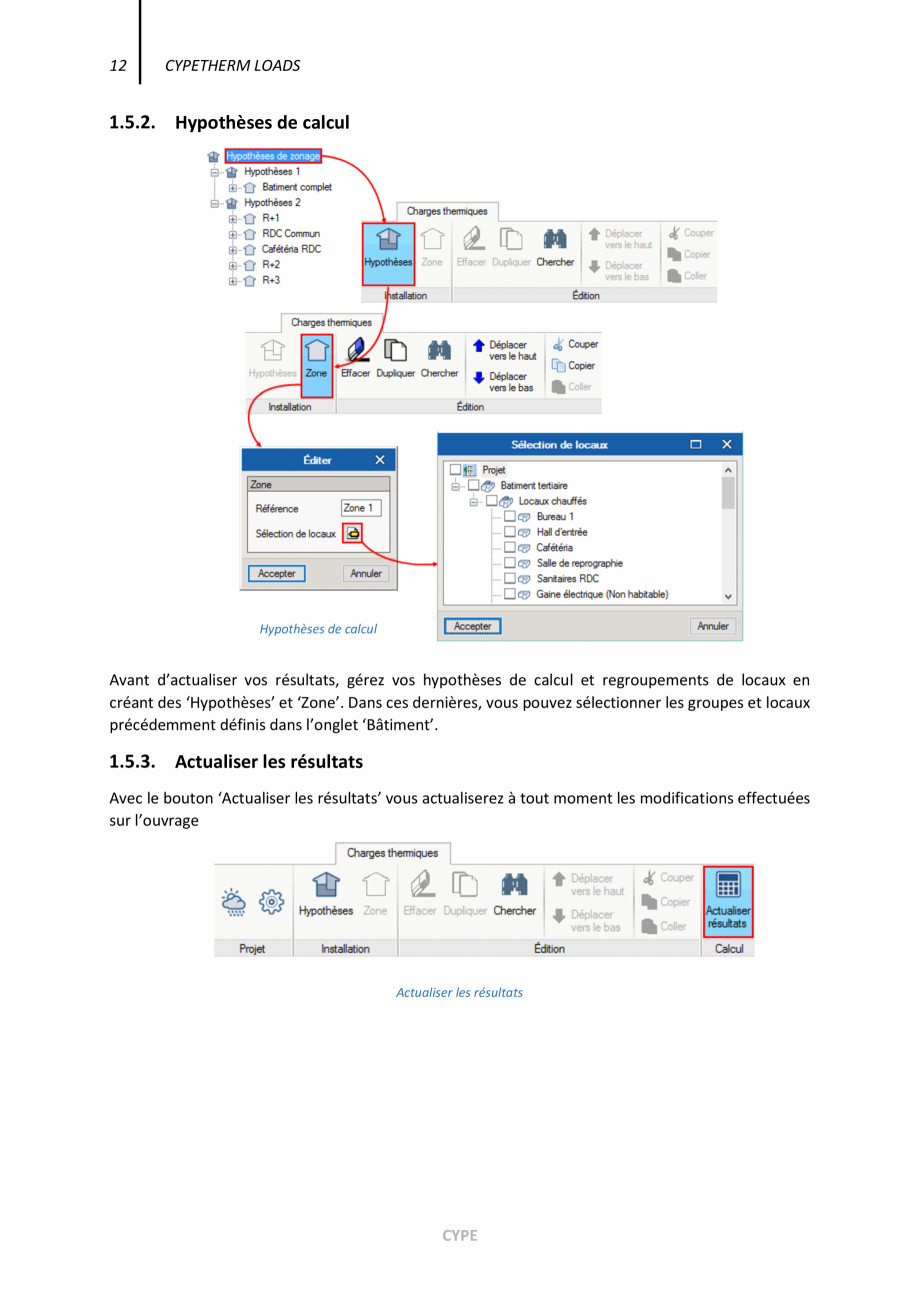

Hypothèses de calcul
Hypothèses de calcul
Avant d’actualiser vos résultats, gérez vos hypothèses de calcul et regroupements de locaux en
créant des ‘Hypothèses’ et ‘Zone’. Dans ces dernières, vous pouvez sélectionner les groupes et locaux
précédemment définis dans l’onglet ‘Bâtiment’.
Actualiser les résultats
Avec le bouton ‘Actualiser les résultats’ vous actualiserez à tout moment les modifications effectuées
sur l’ouvrage
Actualiser les résultats
CYPE
Manuel de l’utilisateur
13

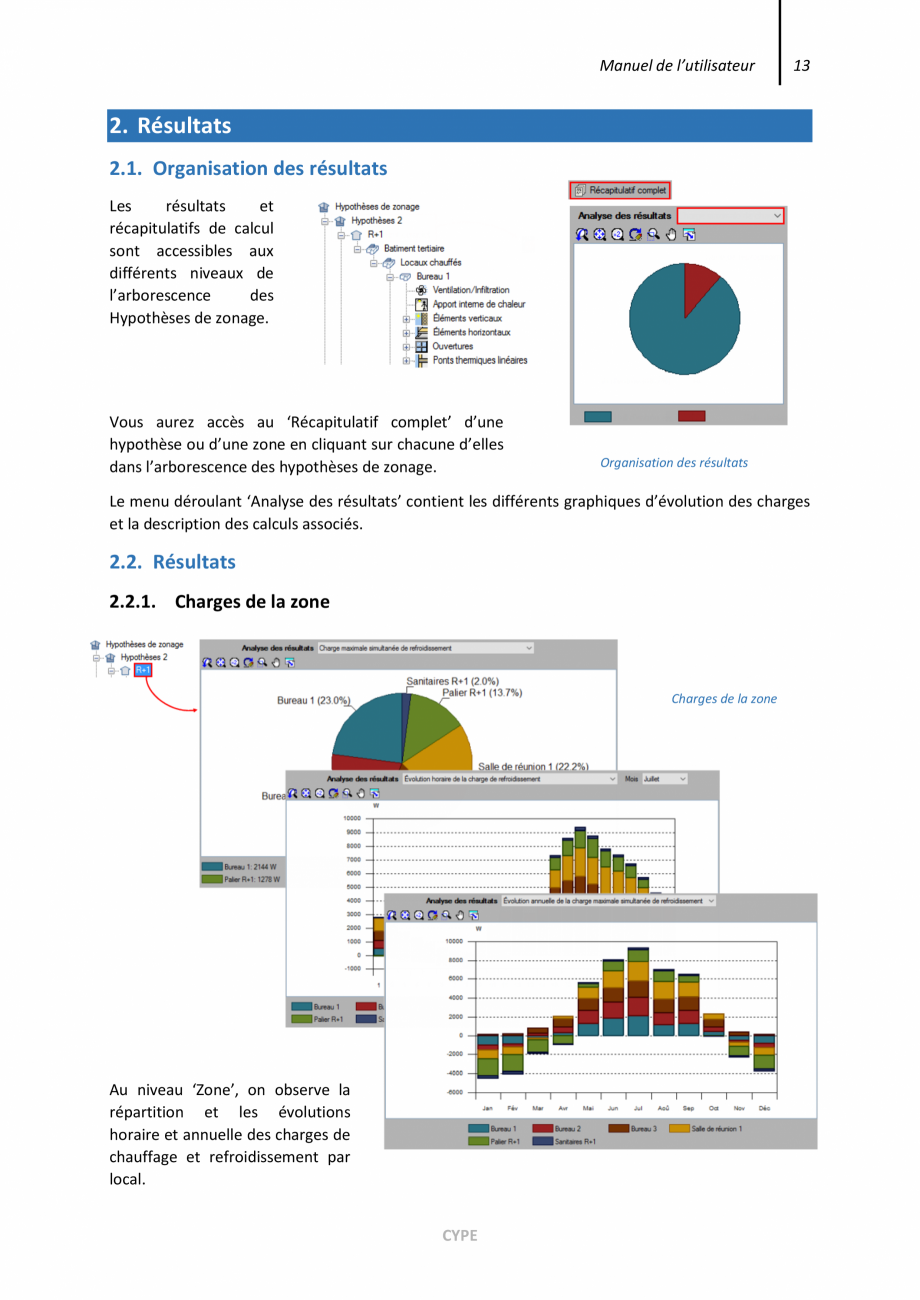

2. Résultats
2.1. Organisation des résultats
Les
résultats
et
récapitulatifs de calcul
sont accessibles aux
différents niveaux de
l’arborescence
des
Hypothèses de zonage.
Vous aurez accès au ‘Récapitulatif complet’ d’une
hypothèse ou d’une zone en cliquant sur chacune d’elles
dans l’arborescence des hypothèses de zonage.
Organisation des résultats
Le menu déroulant ‘Analyse des résultats’ contient les différents graphiques
d’évolution des charges
et la description des calculs associés.
2.2. Résultats
Charges de la zone
Charges de la zone
Au niveau ‘Zone’, on observe la
répartition et les évolutions
horaire et annuelle des charges de
chauffage et refroidissement par
local.
CYPE
14
CYPETHERM LOADS

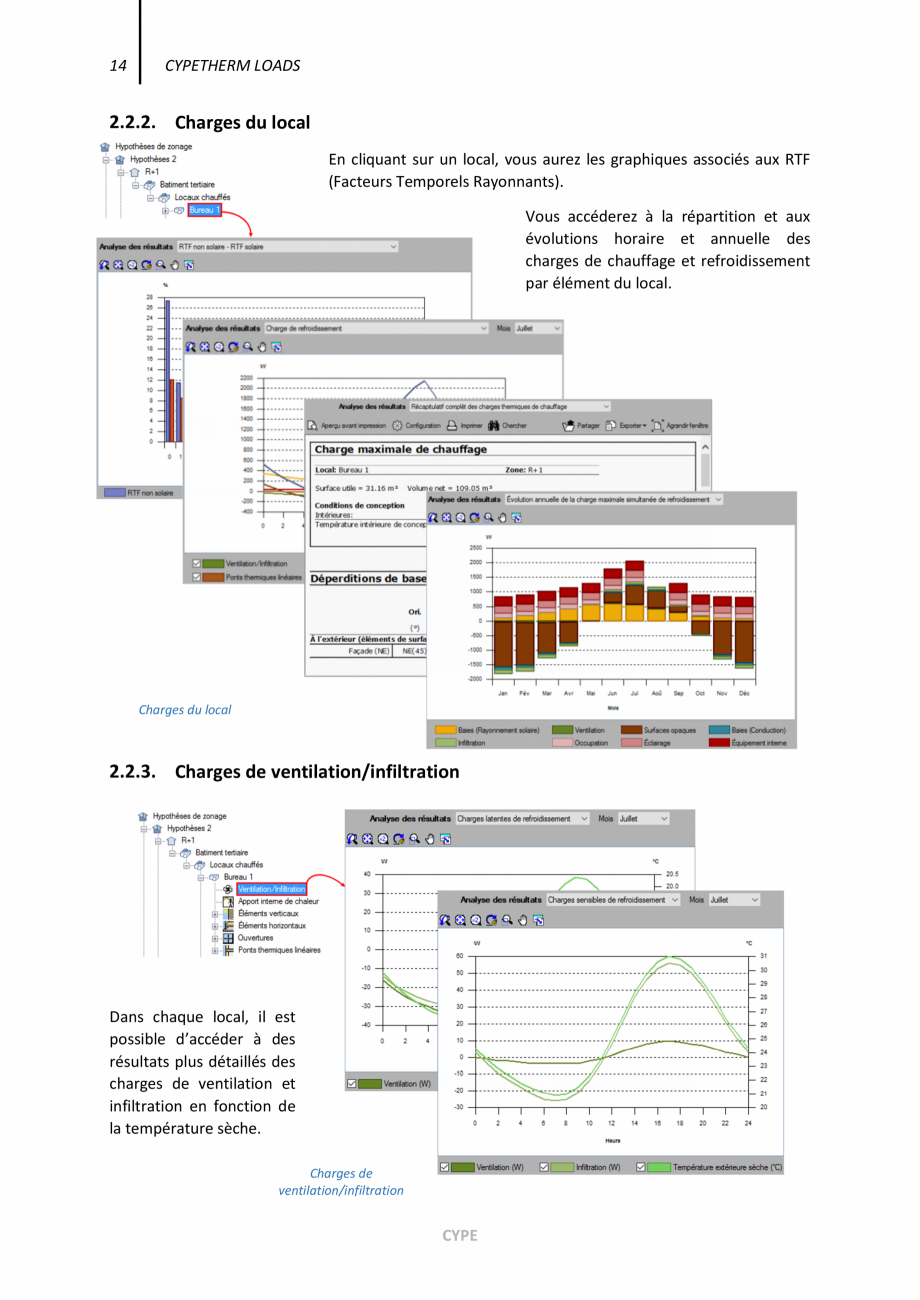

Charges du local
En cliquant sur un local, vous aurez les graphiques associés aux RTF
(Facteurs Temporels Rayonnants).
Vous accéderez à la répartition et aux
évolutions horaire et annuelle des
charges de chauffage et refroidissement
par élément du local.
Charges du local
Charges de ventilation/infiltration
Dans chaque local, il est
possible d’accéder à des
résultats plus détaillés des
charges de ventilation et
infiltration en fonction de
la température sèche.
Charges de
ventilation/infiltration
CYPE
Manuel de l’utilisateur
Apport interne de chaleur
Le résultat des apports
horaires est personnalisable
par charge interne et par
mois dans chacun des
locaux
Apport interne
de chaleur
Charge à travers les éléments constructifs
Cliquez sur les éléments constructifs d’un
local pour observer l’évolution des
charges de refroidissement associées en
fonction de la température extérieure.
Une coupe des éléments verticaux et
horizontaux et également accessible.
Charges à travers les éléments
constructifs
CYPE
15
16
CYPETHERM LOADS

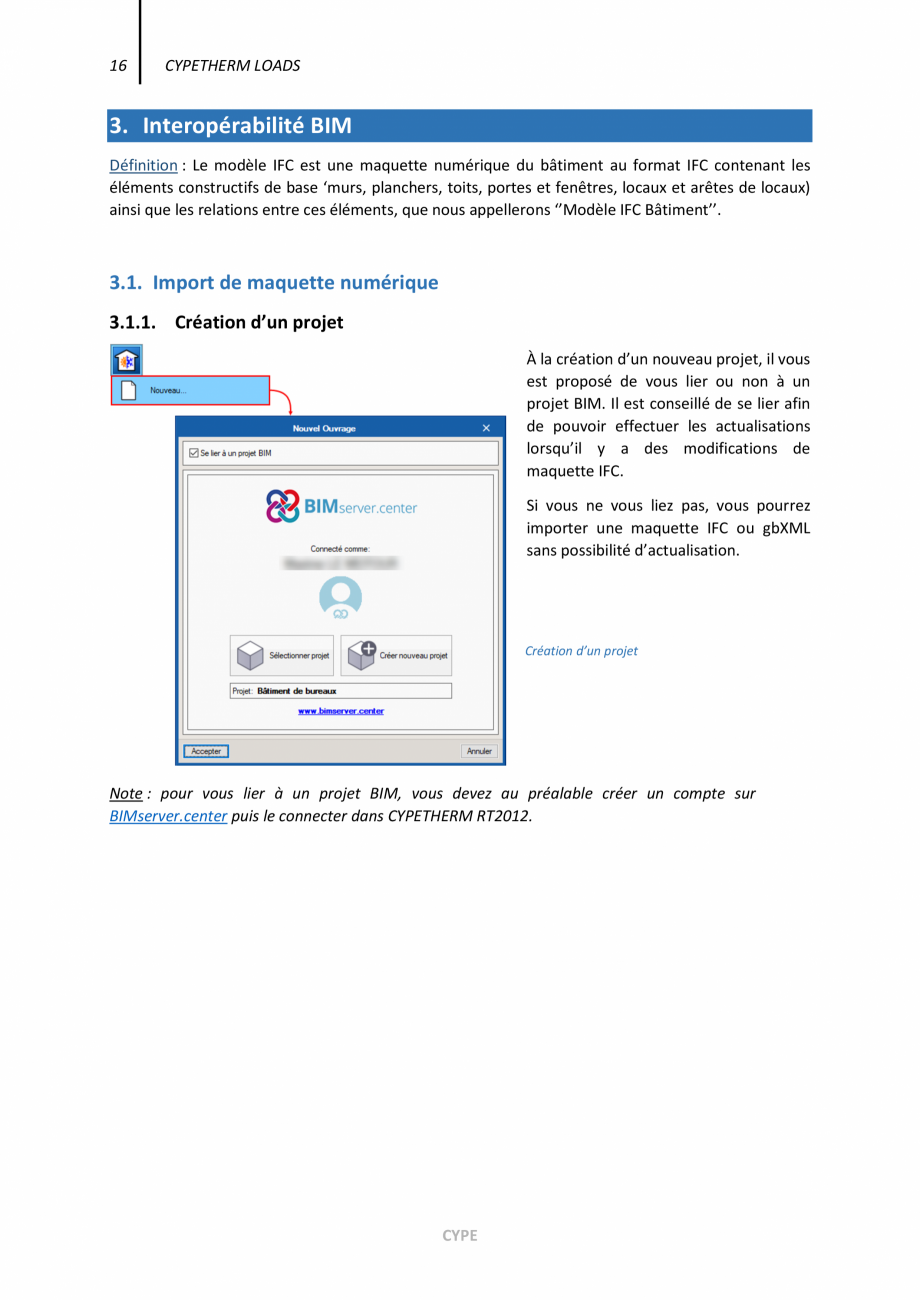

3. Interopérabilité BIM
Définition : Le modèle IFC est une maquette numérique du bâtiment au format IFC contenant les
éléments constructifs de base ‘murs, planchers, toits, portes et fenêtres, locaux et arêtes de locaux)
ainsi que les relations entre ces éléments, que nous appellerons ‘’Modèle IFC Bâtiment’’.
3.1. Import de maquette numérique
Création d’un projet
À la création d’un nouveau projet, il vous
est proposé de vous lier ou non à un
projet BIM. Il est conseillé de se lier afin
de pouvoir effectuer les actualisations
lorsqu’il y a des modifications de
maquette IFC
.
Si vous ne vous liez pas, vous pourrez
importer une maquette IFC ou gbXML
sans possibilité d’actualisation.
Création d’un projet
Note : pour vous lier à un projet BIM, vous devez au préalable créer un compte sur
BIMserver.center puis le connecter dans CYPETHERM RT2012.
CYPE
Manuel de l’utilisateur
17
Options d’import
En se liant à un projet BIM, vous sélectionnez directement le projet sur BIMserver, sans vous lier,
vous pouvez importer la maquette depuis un répertoire local ou de réseau.
Options d’import
Choisissez ensuite si vous souhaitez attribuer des typologies aux éléments de votre maquette. Cette
option permet d’importer des éléments d’une bibliothèque existante.
En important des fichiers IFC exportés depuis IFC Builder, vous pourrez importer les arêtes de vos
bâtiments pour la définition des transmissions thermiques.
3.2. Saisie du modèle
Une fois la maquette BIM importée,
ses éléments constructifs seront
classés par typologie dan
s la
bibliothèque. Vous devez ensuite les
définir pour faire disparaître le
message d’erreur qu’ils affichent.
Les répertoires dont les éléments
restent à définir sont marqués de
points
d’exclamation,
dépourvus
d’éléments, ils seront munis de petits
carrés blancs.
Saisie du modèle
Les croix rouges apparaissant dans la colonne ‘Utilisé’ indiquent qu’un
élément n’est pas ou n’est plus présent dans la maquette BIM.
CYPE
18
CYPETHERM LOADS
3.3. Traitement des arêtes
Comme
indiqué
précédemment,
importer un fichier IFC issu d’IFC
Builder vous permettra d’importer les
arêtes du bâtiment. La fonction de
‘Traitement des arêtes’ permet
ensuite, selon les options choisies, de
détecter les arêtes qui sont des ponts
thermiques et de supprimer celles qui
n’en sont pas.
Dans les options choisies, vous pouvez
cocher l’analyse numérique des ponts
thermiques, ou définir manuellement
leurs valeurs selon leurs dispositions
constructives.
Traitement des arêtes
CYPE
Manuel de l’utilisateur
3.4. Actualisation du modèle BIM
Si à l’import, vous avez
choisi de vous ‘Lier à un
modèle BIM’, chaque
actualisation du modèle
IFC Bâtiment sera signalée
par
un
triangle
d’avertissement au niveau
du bouton ‘Actualiser’.
Cliquez sur ce bouton pour
actualiser
les
modifications
géométriques subies par la
maquette IFC.
Vous pourrez alors choisir
les éléments à modifier ou
à supprimer. N’importer
pas les arêtes si vous
souhaitez conserver la
définition de vos ponts
thermiques intacte.
Actualisation du modèle BIM
3.5. Export au format IFC
Dans CYPETHERM LOADS,
vous pouvez exporter
votre étude au format IFC
en cliquant sur le bouton
‘Exporter’ dans l’onglet
‘Charges thermiques’.
Export au format IFC
CYPE
19
20
CYPETHERM LOADS
CYPE
Alte documentatii ale aceleasi game Vezi toate
Fisa tehnica
48 p | EN
CYPE 3D
Fisa tehnica
44 p | EN
CYPE 3D
