Declaratia de performanta pentru ancora expandabila RAWLPLUG R-HPTII-A4

Limba: Romana

3 afisari

Tip documentatie: Certificare produs

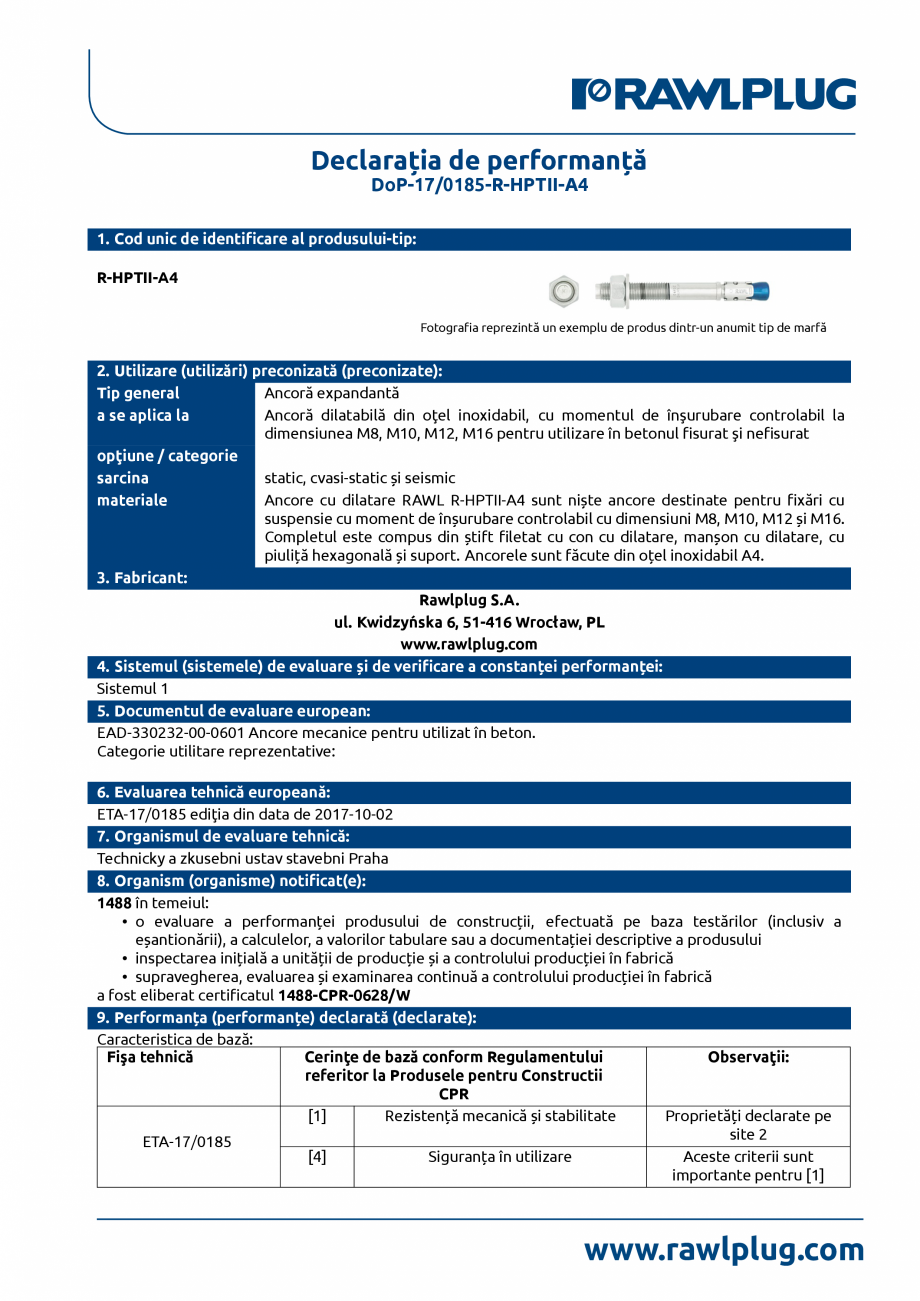

Pagina 1 - Declaratia de performanta pentru ancora expandabila RAWLPLUG R-HPTII-A4 Certificare...

Declarația de performanță DoP-17/0185-R-HPTII-A4 1. Cod unic de identiﬁcare al produsului-tip: R-HPTII-A4 Fotograﬁa reprezintă un exemplu de produs dintr-un anumit tip de marfă 2. Utilizare (utilizări) preconizată (preconizate): Tip general Ancoră expandantă a se aplica la Ancoră dilatabilă din oţel inoxidabil, cu momentul de înşurubare controlabil la dimensiunea M8, M10, M12, M16 pentru utilizare în betonul ﬁsurat şi neﬁsurat opţiune / categorie sarcina static, cvasi-static și seismic materiale Ancore cu dilatare RAWL R-HPTII-A4 sunt niște ancore destinate pentru ﬁxări cu suspensie cu moment de înșurubare controlabil cu dimensiuni M8, M10, M12 și M16. Completul este compus din știft ﬁletat cu con cu dilatare, manșon cu dilatare, cu piuliță hexagonală și suport. Ancorele sunt făcute din oțel inoxidabil A4. 3. Fabricant: Rawlplug S.A. ul. Kwidzyńska 6, 51-416 Wrocław, PL www.rawlplug.com 4. Sistemul (sistemele) de evaluare și de veriﬁcare

Pagina 1-Declaratia de performanta pentru ancora expandabila RAWLPLUG R-HPTII-A4 Certificare produs Romana...

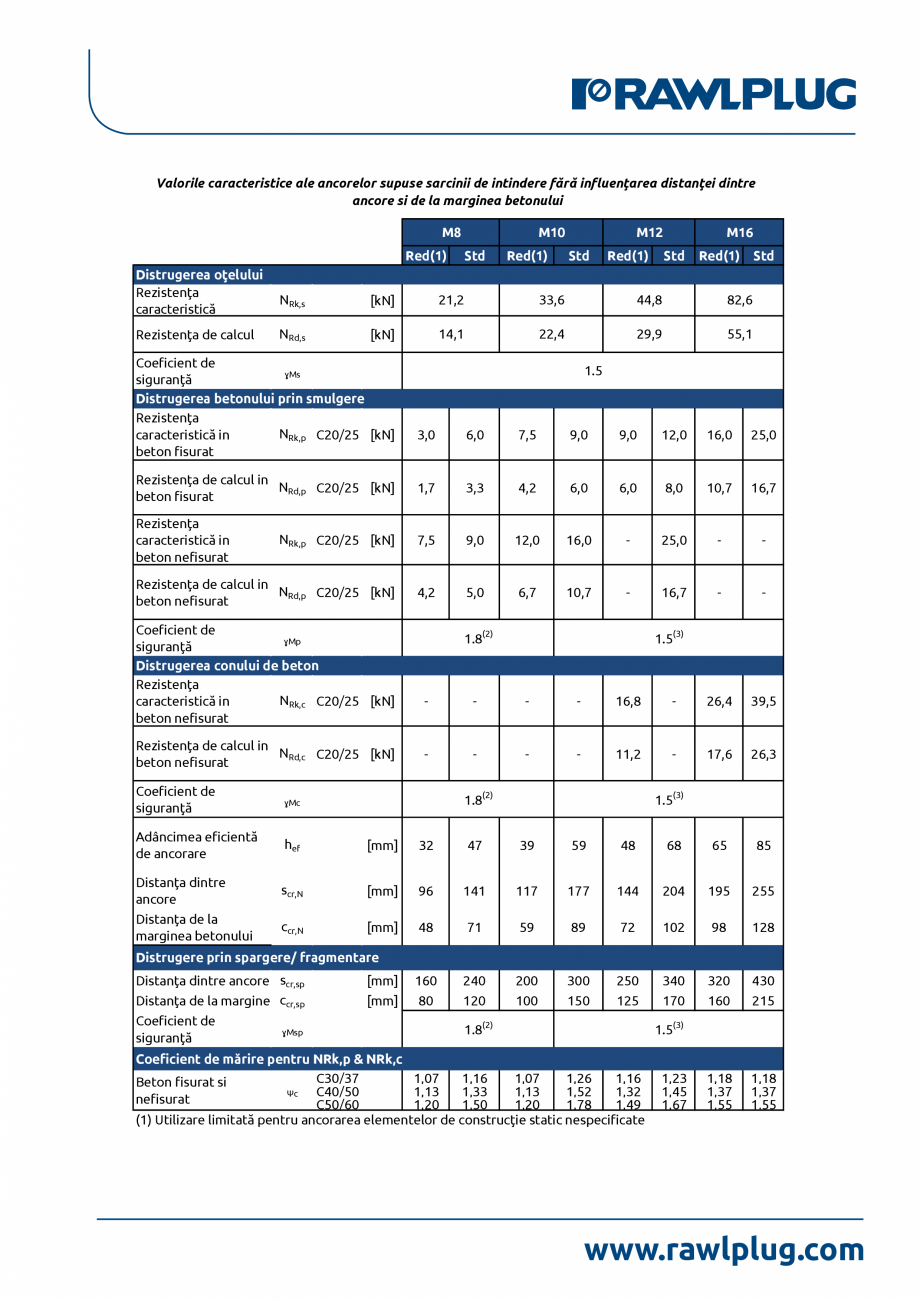

Pagina 2 - Declaratia de performanta pentru ancora expandabila RAWLPLUG R-HPTII-A4 Certificare...

a constanței performanței: Sistemul 1 5. Documentul de evaluare european: EAD-330232-00-0601 Ancore mecanice pentru utilizat în beton. Categorie utilitare reprezentative: 6. Evaluarea tehnică europeană: ETA-17/0185 ediţia din data de 2017-10-02 7. Organismul de evaluare tehnică: Technicky a zkusebni ustav stavebni Praha 8. Organism (organisme) notiﬁcat(e): 1488 în temeiul: • o evaluare a performanței produsului de construcții, efectuată pe baza testărilor (inclusiv a eșantionării), a calculelor, a valorilor tabulare sau a documentației descriptive a produsului • inspectarea inițială a unității de producție și a controlului producției în fabrică • supravegherea, evaluarea și examinarea continuă a controlului producției în fabrică a fost eliberat certiﬁcatul 1488-CPR-0628/W 9. Performanța (performanțe) declarată (declarate): Caracteristica de bază: Fişa tehnică Cerinţe de bază conform Regulamentului Observaţii: referitor la Produsele pentr

Pagina 2-Declaratia de performanta pentru ancora expandabila RAWLPLUG R-HPTII-A4 Certificare produs Romana a...

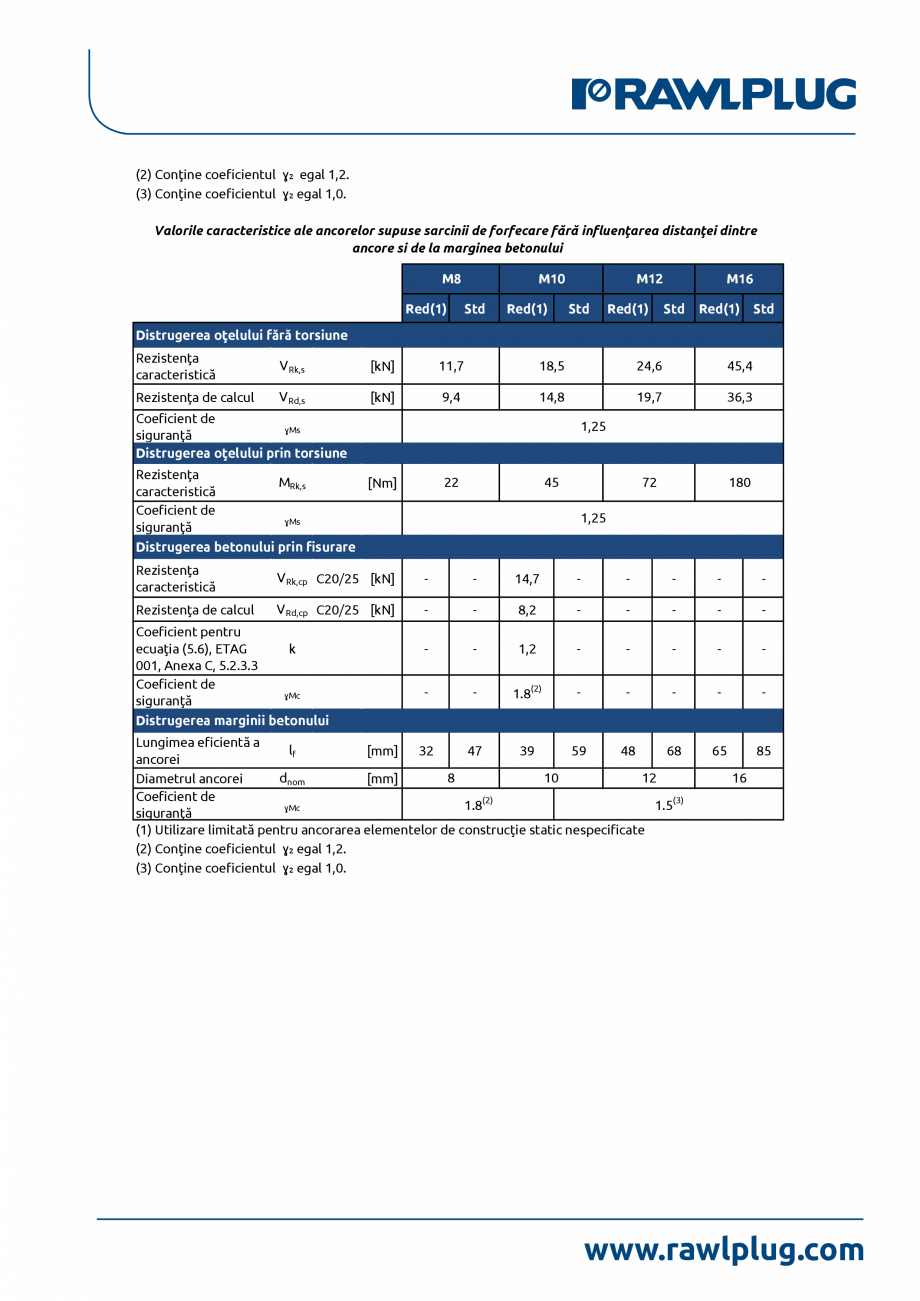

Pagina 3 - Declaratia de performanta pentru ancora expandabila RAWLPLUG R-HPTII-A4 Certificare...

u Constructii CPR [1] Rezistență mecanică și stabilitate Proprietăți declarate pe site 2 ETA-17/0185 [4] Siguranța în utilizare Aceste criterii sunt importante pentru [1] Valorile caracteristice ale ancorelor supuse sarcinii de intindere fără influenţarea distanţei dintre ancore si de la marginea betonului M8 Red(1) Distrugerea oţelului Rezistenţa caracteristică Rezistenţa de calcul M10 Std Red(1) M12 Std Red(1) M16 Std Red(1) Std NRk,s [kN] 21,2 33,6 44,8 82,6 NRd,s [kN] 14,1 22,4 29,9 55,1 Coeficient de ɣMs siguranţă Distrugerea betonului prin smulgere Rezistenţa NRk,p C20/25 [kN] caracteristică in beton fisurat 1.5 3,0 6,0 7,5 9,0 9,0 12,0 16,0 25,0 Rezistenţa de calcul in NRd,p C20/25 [kN] beton fisurat 1,7 3,3 4,2 6,0 6,0 8,0 10,7 16,7 Rezistenţa caracteristică in beton nefisurat NRk,p C20/25 [kN] 7,5 9,0 12,0 16,0 - 25,0 - - Rezistenţa de calcul in NRd,p C20/25 [kN] beton nefisurat 4,2 5,0 6,7 10,7 -

Pagina 3-Declaratia de performanta pentru ancora expandabila RAWLPLUG R-HPTII-A4 Certificare produs Romana u ...

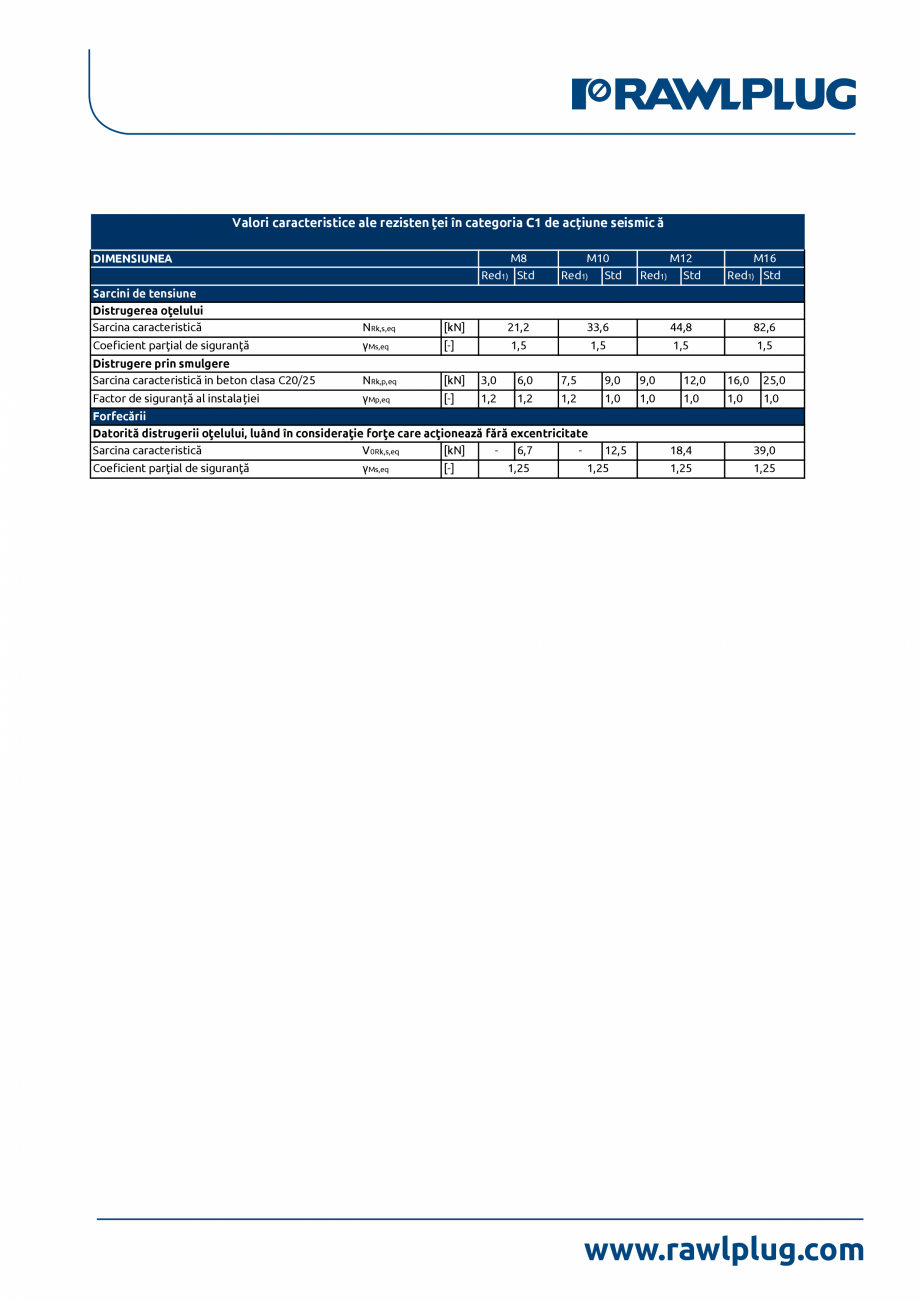

Pagina 4 - Declaratia de performanta pentru ancora expandabila RAWLPLUG R-HPTII-A4 Certificare...

16,7 - - Coeficient de ɣMp siguranţă Distrugerea conului de beton Rezistenţa NRk,c C20/25 [kN] caracteristică in beton nefisurat Rezistenţa de calcul in NRd,c C20/25 [kN] beton nefisurat 1.8(2) 1.5(3) - - - - 16,8 - 26,4 39,5 - - - - 11,2 - 17,6 26,3 Coeficient de siguranţă ɣMc Adâncimea eficientă de ancorare hef [mm] 32 47 39 59 48 68 65 85 scr,N [mm] 96 141 117 177 144 204 195 255 ccr,N [mm] 48 71 59 89 72 102 98 128 [mm] 160 240 200 300 250 340 320 430 [mm] 80 120 100 150 125 170 160 215 1,18 1,37 1,55 1,18 1,37 1,55 Distanţa dintre ancore Distanţa de la marginea betonului 1.8(2) 1.5(3) Distrugere prin spargere/ fragmentare Distanţa dintre ancore scr,sp Distanţa de la marginea cbetonului cr,sp Coeficient de siguranţă ɣMsp 1.8(2) Coeficient de mărire pentru NRk,p & NRk,c C30/37 1,07 1,16 1,07 1,26 1,16 Beton fisurat si C40/50 1,13 1,33 1,13 1,52 1,32 Ψc nefisurat C50/60 1,20 1,50 1,2

Pagina 4-Declaratia de performanta pentru ancora expandabila RAWLPLUG R-HPTII-A4 Certificare produs Romana ...

Pagina 5 - Declaratia de performanta pentru ancora expandabila RAWLPLUG R-HPTII-A4 Certificare...

0 1,78 1,49 (1) Utilizare limitată pentru ancorarea elementelor de construcţie static nespecificate 1.5(3) 1,23 1,45 1,67 (2) Conţine coeficientul ɣ₂ egal 1,2. (3) Conţine coeficientul ɣ₂ egal 1,0. Valorile caracteristice ale ancorelor supuse sarcinii de forfecare fără influenţarea distanţei dintre ancore si de la marginea betonului M8 Red(1) M10 Std Red(1) M12 Std Red(1) M16 Std Red(1) Std Distrugerea oţelului fără torsiune Rezistenţa caracteristică VRk,s [kN] 11,7 18,5 24,6 45,4 Rezistenţa de calcul VRd,s [kN] 9,4 14,8 19,7 36,3 72 180 Coeficient de ɣMs siguranţă Distrugerea oţelului prin torsiune 1,25 Rezistenţa MRk,s [Nm] caracteristică Coeficient de ɣMs siguranţă Distrugerea betonului prin fisurare 22 45 1,25 Rezistenţa caracteristică VRk,cp C20/25 [kN] - - 14,7 - - - - - Rezistenţa de calcul VRd,cp C20/25 [kN] - - 8,2 - - - - - - - 1,2 - - - - - - - 1.8(2) - - - - - 65 85 Coefici
