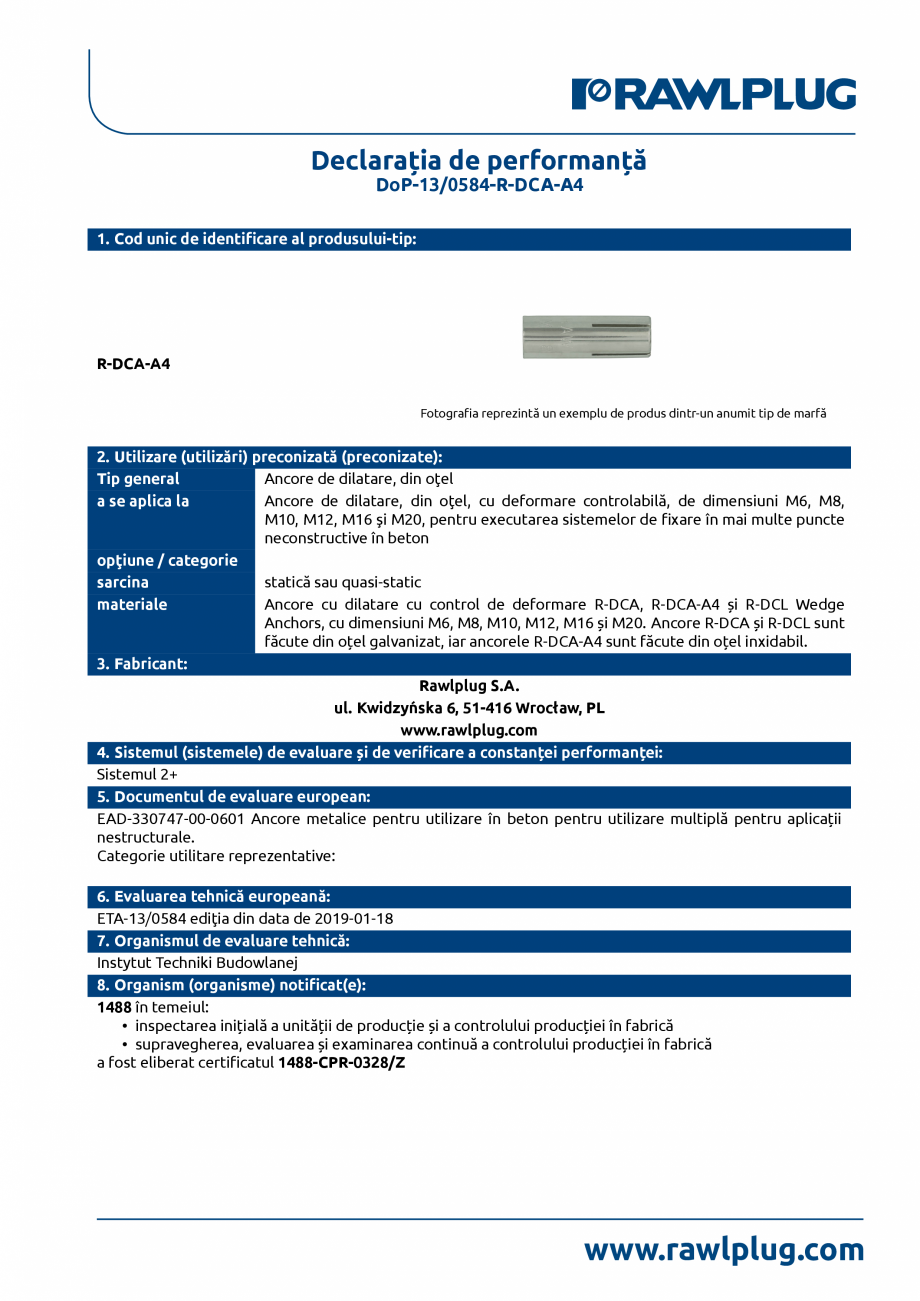

Declarația de performanță
DoP-13/0584-R-DCA-A4
1. Cod unic de identificare al produsului-tip:
R-DCA-A4
Fotografia reprezintă un exemplu de produs dintr-un anumit tip de marfă
2. Utilizare (utilizări) preconizată (preconizate):
Tip general
Ancore de dilatare, din oţel
a se aplica la
Ancore de dilatare, din oţel, cu deformare controlabilă, de dimensiuni M6, M8,
M10, M12, M16 şi M20, pentru executarea sistemelor de fixare în mai multe puncte
neconstructive în beton
opţiune / categorie
sarcina
statică sau quasi-static
materiale
Ancore cu dilatare cu control de deformare R-DCA, R-DCA-A4 și R-DCL Wedge
Anchors, cu dimensiuni M6, M8, M10, M12, M16 și M20. Ancore R-DCA și R-DCL sunt
făcute din oțel galvanizat, iar ancorele R-DCA-A4 sunt făcute din oțel inxidabil.
3. Fabricant:
Rawlplug S.A.
ul. Kwidzyńska 6, 51-416 Wrocław, PL
www.rawlplug.com
4. Sistemul (sistemele) de evaluare și de verificare a constanței performanței:
Sistemul 2+
5. Documentul de evaluare e
uropean:
EAD-330747-00-0601 Ancore metalice pentru utilizare în beton pentru utilizare multiplă pentru aplicații
nestructurale.
Categorie utilitare reprezentative:
6. Evaluarea tehnică europeană:
ETA-13/0584 ediţia din data de 2019-01-18
7. Organismul de evaluare tehnică:
Instytut Techniki Budowlanej
8. Organism (organisme) notificat(e):
1488 în temeiul:
• inspectarea inițială a unității de producție și a controlului producției în fabrică
• supravegherea, evaluarea și examinarea continuă a controlului producției în fabrică
a fost eliberat certificatul 1488-CPR-0328/Z

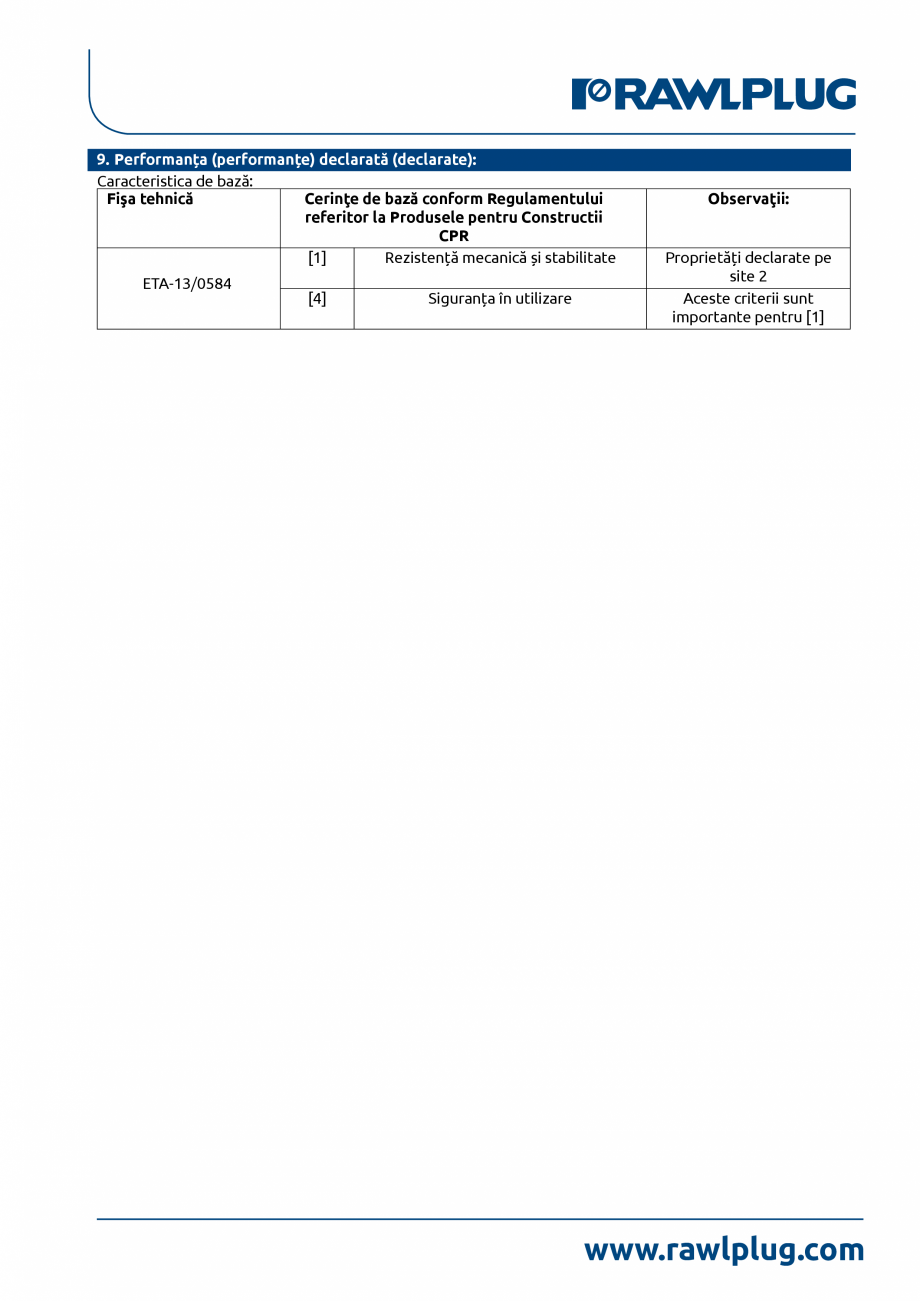

9. Performanța (performanțe) declarată (declarate):
Caracteristica de bază:
Fişa tehnică
Cerinţe de bază conform Regulamentului
referitor la Produsele pentru Constructii
CPR
[1]
Rezistență mecanică și stabilitate
ETA-13/0584
[4]
Siguranța în utilizare
Observaţii:
Proprietăți declarate pe
site 2
Aceste criterii sunt
importante pentru [1]

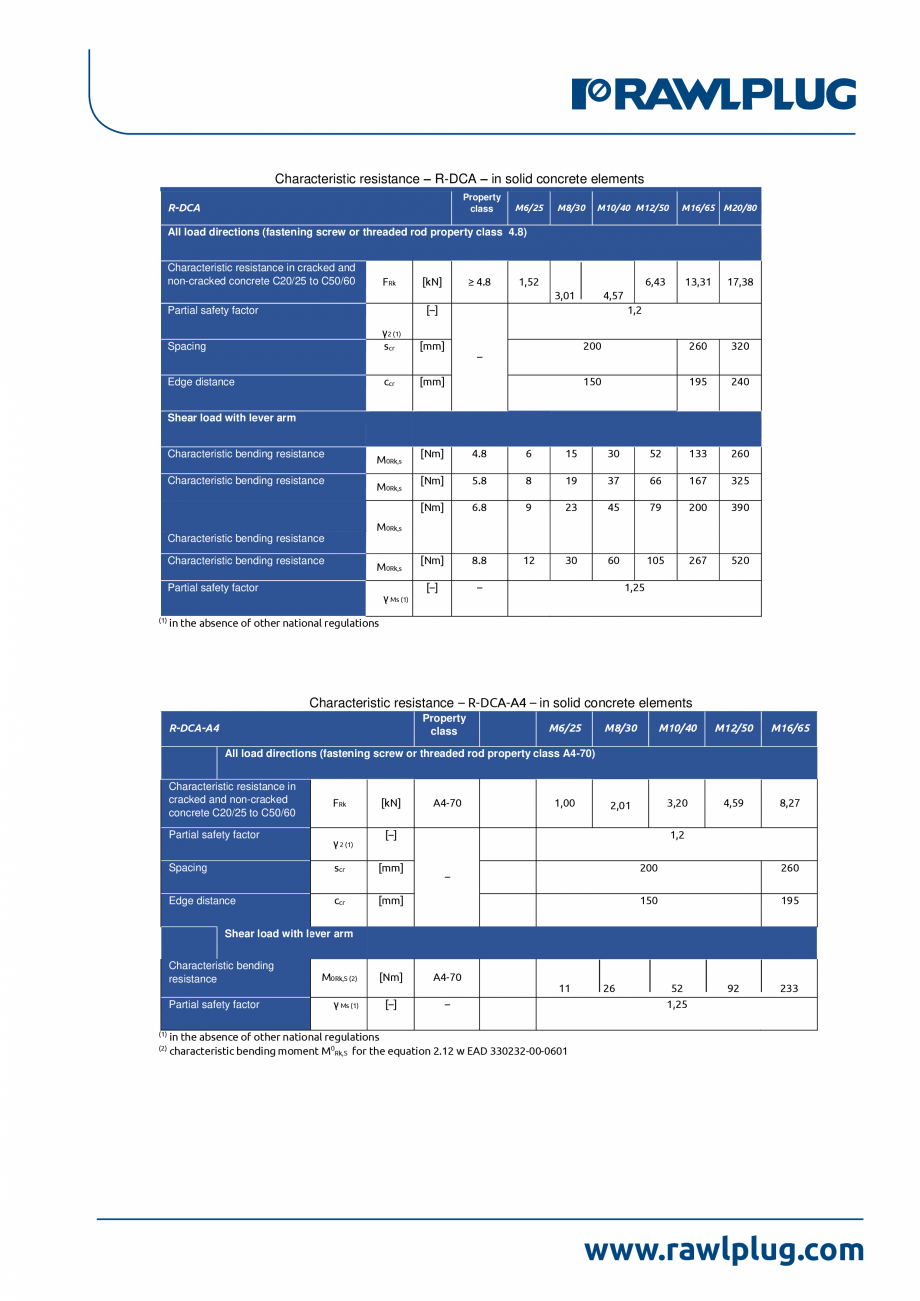

Characteristic resistance – R-DCA
– in solid concrete elements
Property
class
R-DCA
M6/25
M8/30
M10/40 M12/50
M16/65 M20/80
All load directions (fastening screw or threaded rod property class 4.8)
Characteristic resistance in cracked and
non-cracked concrete C20/25 to C50/60
FRk
≥ 4.8
[kN]
1,52
6,43
13,31
17,38
200
260
320
150
195
240
3,01
4,57
[–]
Partial safety factor
1,2
Spacing
γ2 (1)
scr
[mm]
Edge distance
ccr
[mm]
–
Shear load with lever arm
Characteristic bending resistance
M0Rk,s
Characteristic bending resistance
M0Rk,s
[Nm]
4.8
6
15
30
52
133
260
[Nm]
5.8
8
19
37
66
167
325
[Nm]
6.8
9
23
45
79
200
390
[Nm]
8.8
12
30
60
105
267
520
[–]
–
M0Rk,s
Characteristic bending resistance
Characteristic bending resistance
M0Rk,s
Partial safety factor
(1)
γ Ms (1)
1,25
in the absence of other national regulations
Characteristic resistance – R-DCA-A4 – in solid concrete elements
Property
class
R-DCA-A4
M6/25
M8/30
M10/40
M12/
50
M16/65
2,01
3,20
4,59
8,27
All load directions (fastening screw or threaded rod property class A4-70)
Characteristic resistance in
cracked and non-cracked
concrete C20/25 to C50/60
Partial safety factor
FRk
γ 2 (1)
[kN]
A4-70
1,00
[–]
Spacing
scr
[mm]
Edge distance
ccr
[mm]
1,2
–
200
260
150
195
Shear load with lever arm
Characteristic bending
resistance
Partial safety factor
(1)
(2)
M0Rk,S (2)
[Nm]
A4-70
[–]
–
11
γ Ms (1)
in the absence of other national regulations
characteristic bending moment M0Rk,S for the equation 2.12 w EAD 330232-00-0601
26
52
1,25
92
233

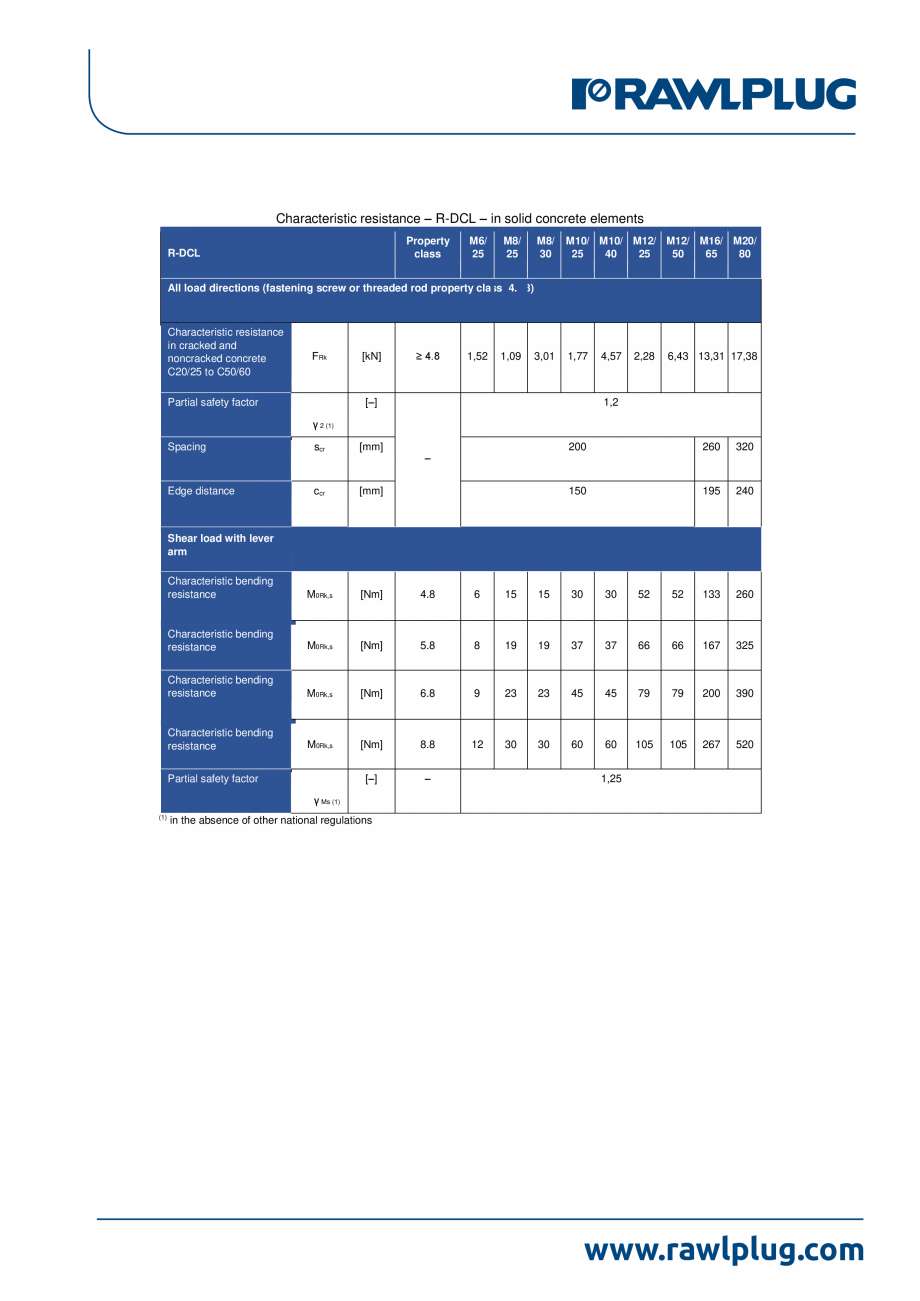

Characteristic resistance – R-DCL – in solid concrete elements
Property
class
R-DCL
M6/
25
M8/
25
M8/
30
M10/ M10/ M12/ M12/ M16/ M20/
25
40
25
50
65
80
3,01
1,77
All load directions (fastening screw or threaded rod property class 4. 8)
Characteristic resistance
in cracked and
noncracked concrete
C20/25 to C50/60
FRk
Partial safety factor
[kN]
≥ 4.8
1,52
1
,09
[–]
4,57
2,28
6,43 13,31 17,38
1,2
γ 2 (1)
Spacing
scr
[mm]
Edge distance
ccr
[mm]
Characteristic bending
resistance
M0Rk,s
[Nm]
4.8
6
15
15
30
30
52
Characteristic bending
resistance
M0Rk,s
[Nm]
5.8
8
19
19
37
37
Characteristic bending
resistance
M0Rk,s
[Nm]
6.8
9
23
23
45
Characteristic bending
resistance
M0Rk,s
[Nm]
8.8
12
30
30
60
[–]
–
–
200
260
320
150
195
240
52
133
260
66
66
167
325
45
79
79
200
390
60
105
105
267
520
Shear load with lever
arm
Partial safety factor
γ Ms (1)
(1)
in the absence of other national regulations
1,25

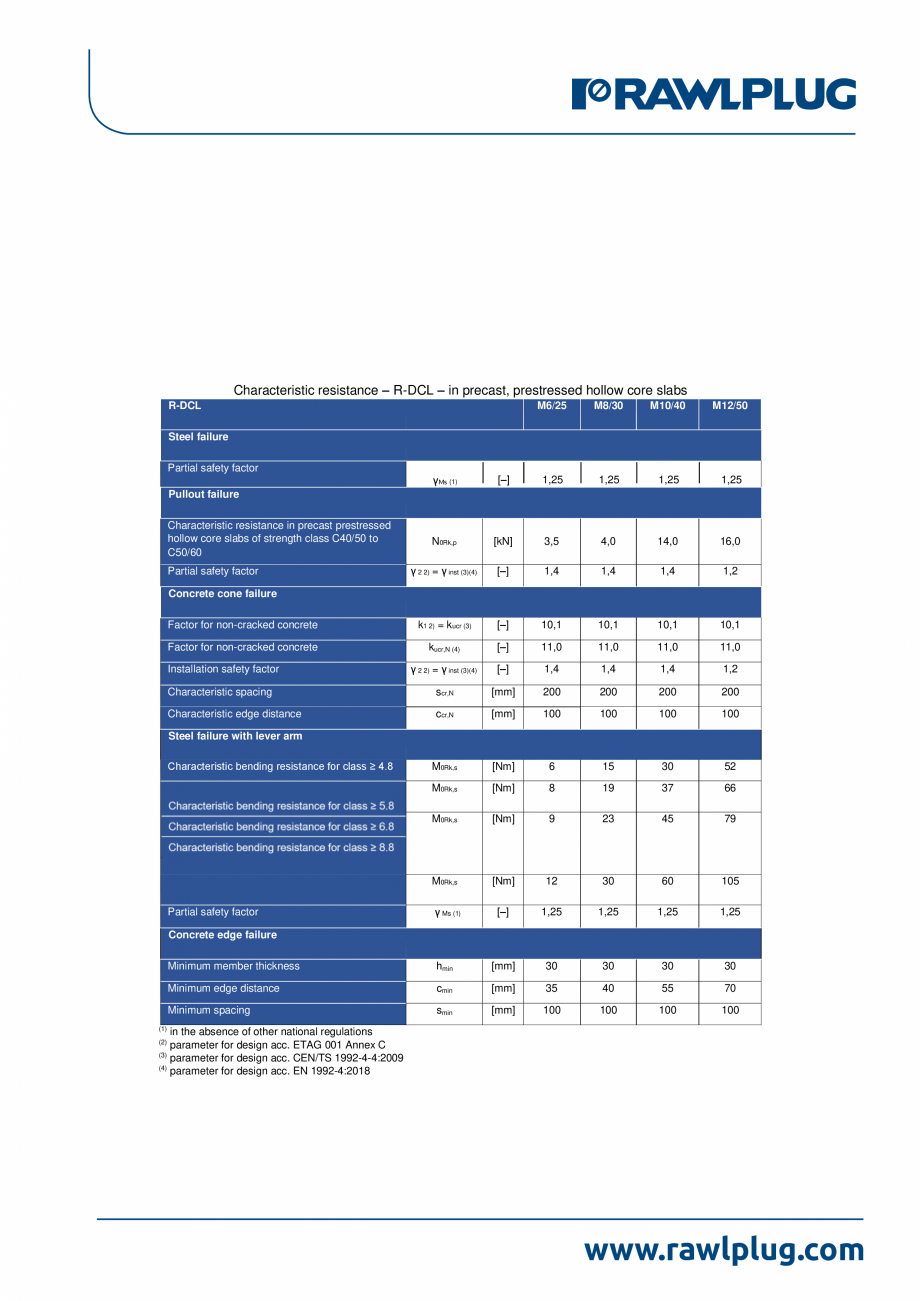

Characteristic resistance – R-DCL – in precast, prestressed hollow core slabs
R-DCL
M6/25
M8/30
M10/40
M12/50
Steel failure
Partial safety factor
γMs (1)
[–]
1,25
1,25
1,25
1,25
N0Rk,p
[kN]
3,5
4,0
14,0
16,0
γ 2 2) = γ inst (3)(4)
[–]
1,4
1,4
1,4
1,2
k1 2) = kucr (3)
[–]
10,1
10,1
10,1
10,1
Pullout failure
Characteristic re
sistance in precast prestressed
hollow core slabs of strength class C40/50 to
C50/60
Partial safety factor
Concrete cone failure
Factor for non-cracked concrete
Factor for non-cracked concrete
kucr,N (4)
[–]
11,0
11,0
11,0
11,0
γ 2 2) = γ inst (3)(4)
[–]
1,4
1,4
1,4
1,2
Characteristic spacing
scr,N
[mm]
200
200
200
200
Characteristic edge distance
ccr,N
[mm]
100
100
100
100
M0Rk,s
[Nm]
6
15
30
52
M0Rk,s
[Nm]
8
19
37
66
M0Rk,s
[Nm]
9
23
45
79
M0Rk,s
[Nm]
12
30
60
105
γ Ms (1)
[–]
1,25
1,25
1,25
1,25
30
30
30
30
Installation safety factor
Steel failure with lever arm
Characteristic bending resistance for class ≥ 4.8
Partial safety factor
Concrete edge failure
(1)
Minimum member thickness
hmin
[mm]
Minimum edge distance
cmin
[mm]
35
40
55
70
Minimum spacing
smin
[mm]
100
100
100
100
in the absence of other national regulations
parameter for design acc. ETAG 001 Annex C
(3)
parameter for design acc
. CEN/TS 1992-4-4:2009
(4)
parameter for design acc. EN 1992-4:2018
(2)

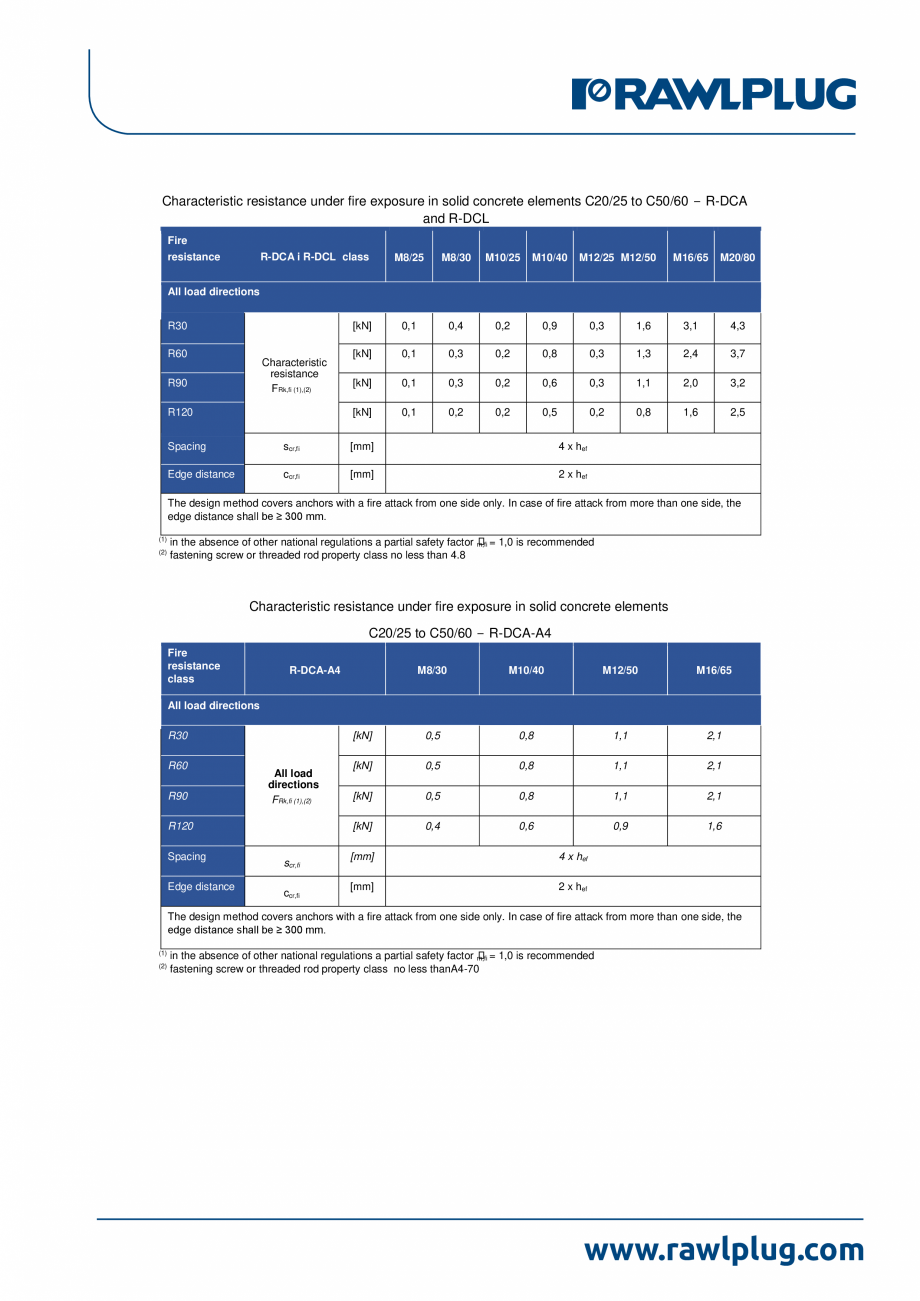

Characteristic resistance under fire exposure in solid concrete elements C20/25 to C50/60 − R-DCA
and R-DCL
Fire
resistance
R-DCA i R-DCL class
M8/25
M8/30
M10/25
M10/40
M12/25 M12/50
M16/65
M20/80
[kN]
0,1
0,4
0,2
0,9
0,3
1,6
3,1
4,3
[kN]
0,1
0,3
0,2
0,8
0,3
1,3
2,4
3,7
[kN]
0,1
0,3
0,2
0,6
0,3
1,1
2,0
3,2
[kN]
0,1
0,2
0,2
0,5
0,2
0,8
1,6
2,5
All load directions
R30
R60
Characteristic
resistance
FRk,fi (1),(2)
R90
R120
Spacing
scr,fi
[mm]
4 x hef
Edge distance
ccr,fi
[mm]
2 x hef
The design method covers anchors with a fire attack from one side only. In case of fire attack from more than one side, the
edge distance shall be ≥ 300 mm.
(1)
(2)
in the absence of other national regulations a partial safety factor m,fi = 1,0 is recommended
fastening screw or threaded rod property class no less than 4.8
Characteristic resistance under fire exposure in solid
. CEN/TS 1992-4-4:2009
(4)
parameter for design acc. EN 1992-4:2018
(2)
Characteristic resistance under fire exposure in solid concrete elements C20/25 to C50/60 − R-DCA
and R-DCL
Fire
resistance
R-DCA i R-DCL class
M8/25
M8/30
M10/25
M10/40
M12/25 M12/50
M16/65
M20/80
[kN]
0,1
0,4
0,2
0,9
0,3
1,6
3,1
4,3
[kN]
0,1
0,3
0,2
0,8
0,3
1,3
2,4
3,7
[kN]
0,1
0,3
0,2
0,6
0,3
1,1
2,0
3,2
[kN]
0,1
0,2
0,2
0,5
0,2
0,8
1,6
2,5
All load directions
R30
R60
Characteristic
resistance
FRk,fi (1),(2)
R90
R120
Spacing
scr,fi
[mm]
4 x hef
Edge distance
ccr,fi
[mm]
2 x hef
The design method covers anchors with a fire attack from one side only. In case of fire attack from more than one side, the
edge distance shall be ≥ 300 mm.
(1)
(2)
in the absence of other national regulations a partial safety factor m,fi = 1,0 is recommended
fastening screw or threaded rod property class no less than 4.8
Characteristic resistance under fire exposure in solid
