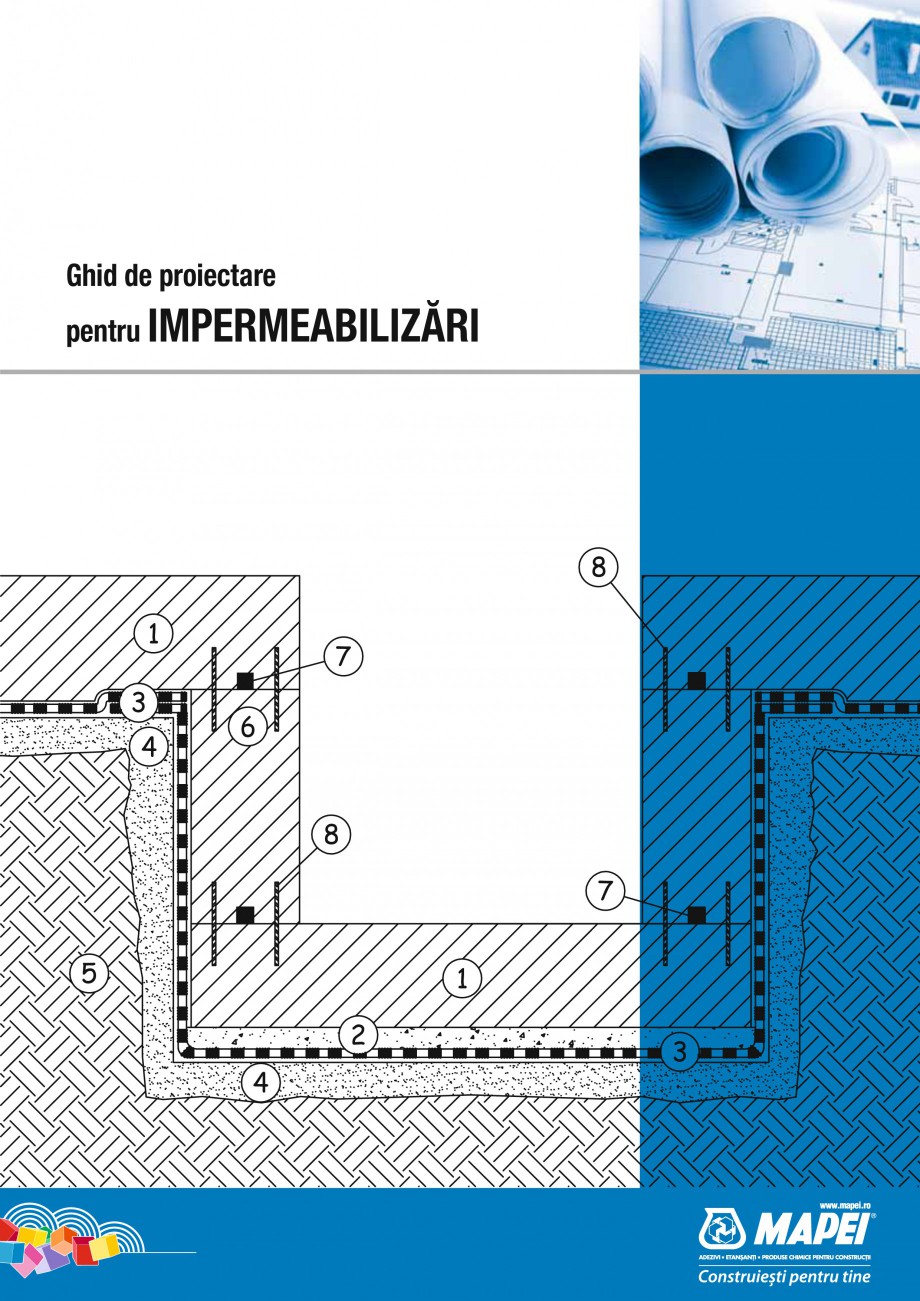

Ghid de proiectare pentru IMPERMEABILIZĂRI 8 1 3 4 7 6 8 7 5 1 2 4 3 Ghid de proiectare pentru IMPERMEABILIZĂRI INTRODUCERE MAPEI, unul din cei mai mari producători la nivel mondial de adezivi și produse chimice pentru construcții, investește continuu resurse în cercetarea și dezvoltarea de noi soluții tehnologice ce pot fi integrate și aplicate în cadrul oricăror tipuri de proiecte, oricât de dificile sau îndrăznețe ar fi ele. MAPEI pune la dispoziția clienților săi „know-how-ul” dobândit în cei peste 75 de ani de experiență în domeniu, prin prezentarea gamelor de produs, a caracteristicilor și metodelor de aplicare într-un format foarte simplu de parcurs și de înțeles. Documentul de față se dorește a fi un ghid cu adevărat de ajutor, ce oferă suport proiectanților și arhitecților în stabilirea cât mai corectă a specificațiilor tehnice, a detaliilor de proiectare și reducerea erorilor de aplicare. Pentru o cât mai ușoară înțe

Pagina 1-Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana Ghid de proiectare
pentru...

Pagina 2 - Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana legere a acestui
...

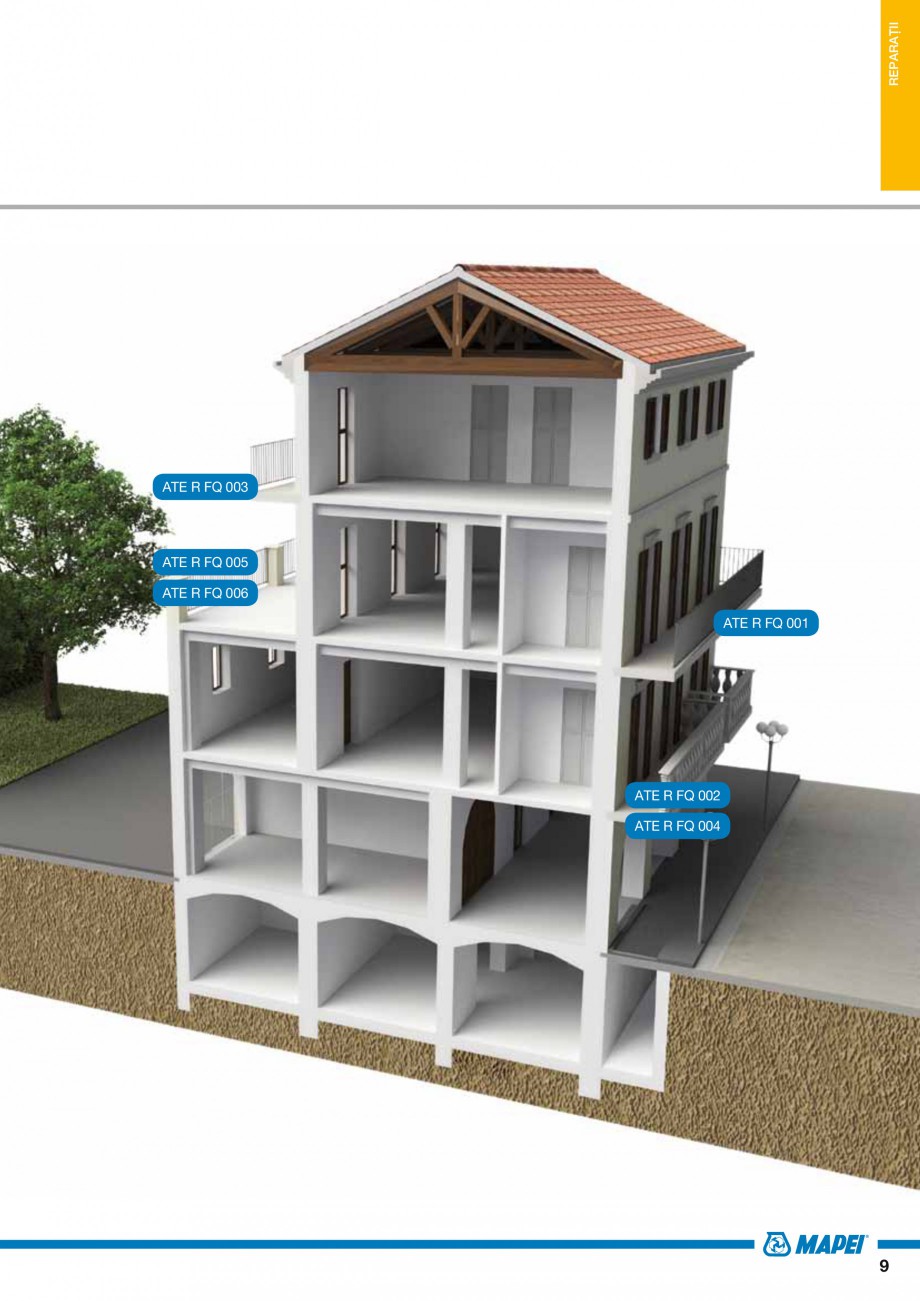

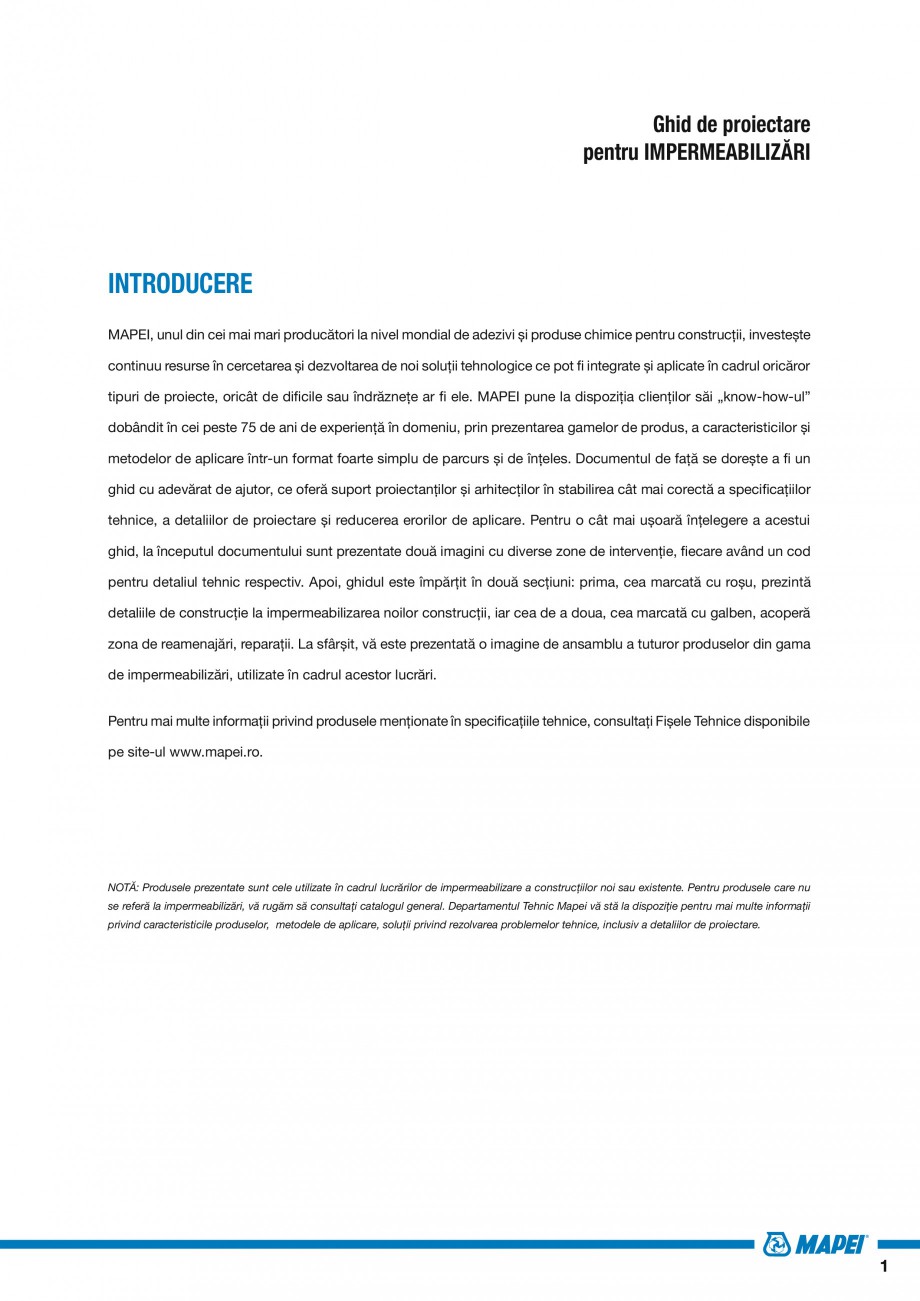

legere a acestui ghid, la începutul documentului sunt prezentate două imagini cu diverse zone de intervenție, fiecare având un cod pentru detaliul tehnic respectiv. Apoi, ghidul este împărțit în două secțiuni: prima, cea marcată cu roșu, prezintă detaliile de construcție la impermeabilizarea noilor construcții, iar cea de a doua, cea marcată cu galben, acoperă zona de reamenajări, reparații. La sfârșit, vă este prezentată o imagine de ansamblu a tuturor produselor din gama de impermeabilizări, utilizate în cadrul acestor lucrări. Pentru mai multe informații privind produsele menționate în specificațiile tehnice, consultați Fișele Tehnice disponibile pe site-ul www.mapei.ro. NOTĂ: Produsele prezentate sunt cele utilizate în cadrul lucrărilor de impermeabilizare a construcțiilor noi sau existente. Pentru produsele care nu se referă la impermeabilizări, vă rugăm să consultați catalogul general. Departamentul Tehnic Mapei vă stă la dispoziție p

Pagina 2-Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana legere a acestui
ghid, la...

Pagina 3 - Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana entru mai multe...

entru mai multe informații privind caracteristicile produselor, metodele de aplicare, soluții privind rezolvarea problemelor tehnice, inclusiv a detaliilor de proiectare. 1 Ghid de proiectare pentru IMPERMEABILIZĂRI Listă schițe CONSTRUCȚII NOI SUB COTA TERENULUI ETANȘAREA PUȚURILOR DE DRENAJ pagina 10 ETANȘAREA PILOȚILOR ATE N SQ 002 pagina 11 DETALIU STRĂPUNGERE CONDUCTĂ ATE N SQ 003 pagina 12 impermeabilizarea radierului din beton (la conexiunea cu zidul de sprijin) și a pereților ATE N SQ 004 pagina 13 Impermeabilizarea radierului și a pereților ATE N SQ 005 pagina 14 Detaliu puț ascensor ATE N SQ 006 pagina 15 FUNDAȚIE PE PILOȚI - SOLUȚIA 1 ATE N SQ 007 pagina 16 FUNDAȚIE PE PILOȚI - SOLUȚIA 2 ATE N SQ 008 pagina 17 Impermeabilizare după turnarea betonului ATE N SQ 009 pagina 18 detaliu rost de lucru ATE N SQ 010 pagina 19 impermeabilizarea radierului cu MAPEPROOF și impermeabilizarea cu MAPELASTIC FOUNDATION a pereților

Pagina 3-Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana entru mai multe informații
...

Pagina 4 - Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana ATE N SQ 011
...

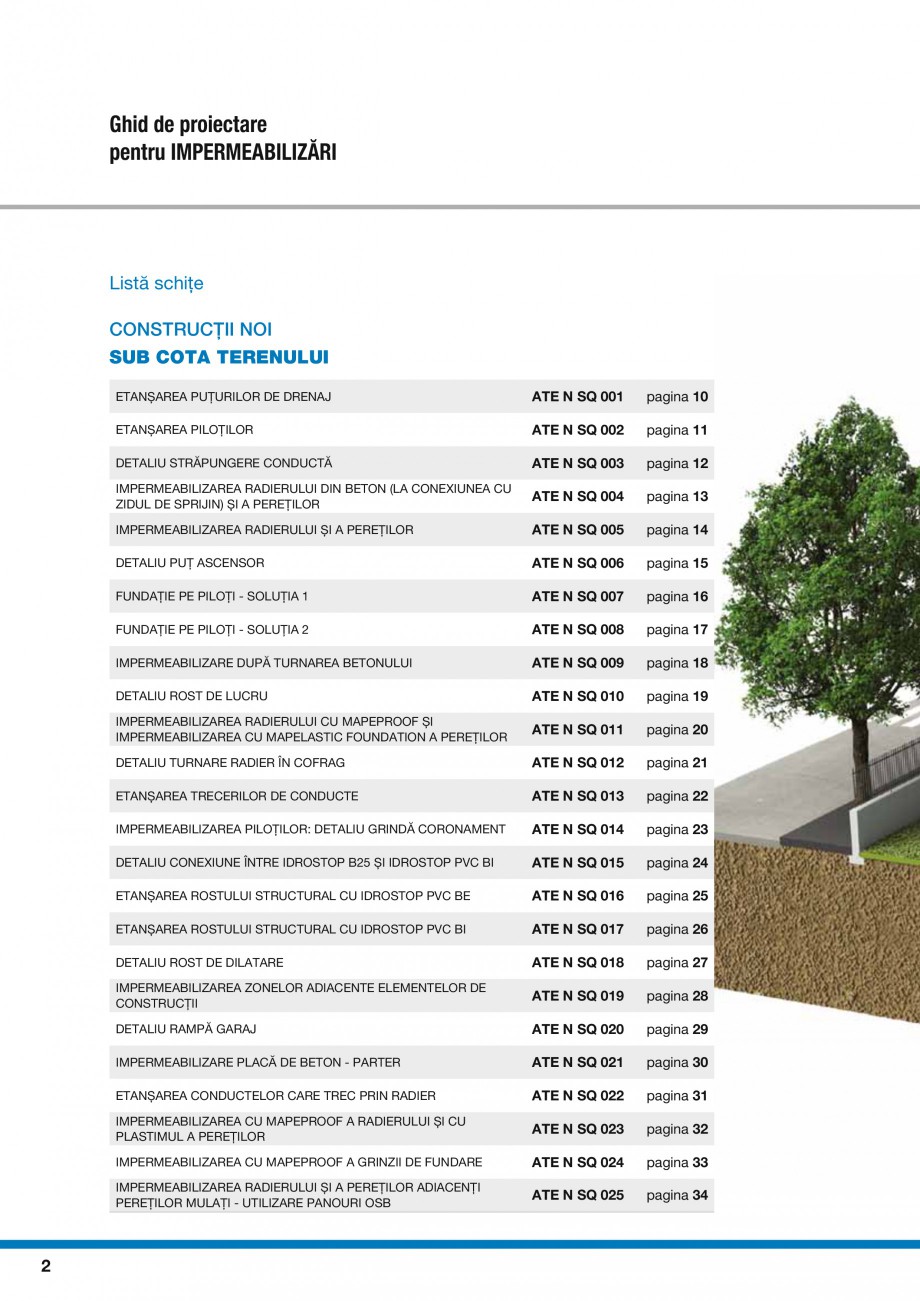

ATE N SQ 011 pagina 20 detaliu turnare radier în cofrag ATE N SQ 012 pagina 21 etanșarea trecerilor de conducte ATE N SQ 013 pagina 22 impermeabilizarea piloților: detaliu grindă coronament ATE N SQ 014 pagina 23 Detaliu conexiune între IDROSTOP B25 și IDROSTOP PVC BI ATE N SQ 015 pagina 24 Etanșarea rostului structural cu IDROSTOP PVC BE ATE N SQ 016 pagina 25 Etanșarea rostului structural cu IDROSTOP PVC BI ATE N SQ 017 pagina 26 detaliu rost de dilatare ATE N SQ 018 pagina 27 IMPERMEABILIZAREA ZONELOR ADIACENTE ELEMENTELOR DE CONSTRUCȚII ATE N SQ 019 pagina 28 detaliu rampă garaj ATE N SQ 020 pagina 29 impermeabilizare placă de beton - parter ATE N SQ 021 pagina 30 ETANȘAREA CONDUCTELOR CARE TREC PRIN RADIER ATE N SQ 022 pagina 31 impermeabilizarea cu MAPEPROOF a radierului și cu PLASTIMUL a pereților ATE N SQ 023 pagina 32 impermeabilizarea cu MAPEPROOF a grinzii de fundare ATE N SQ 024 pagina 33 impermeabilizarea radierului ș

Pagina 4-Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana ATE N SQ 011

pagina 20
...

Pagina 5 - Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana i a pereților...

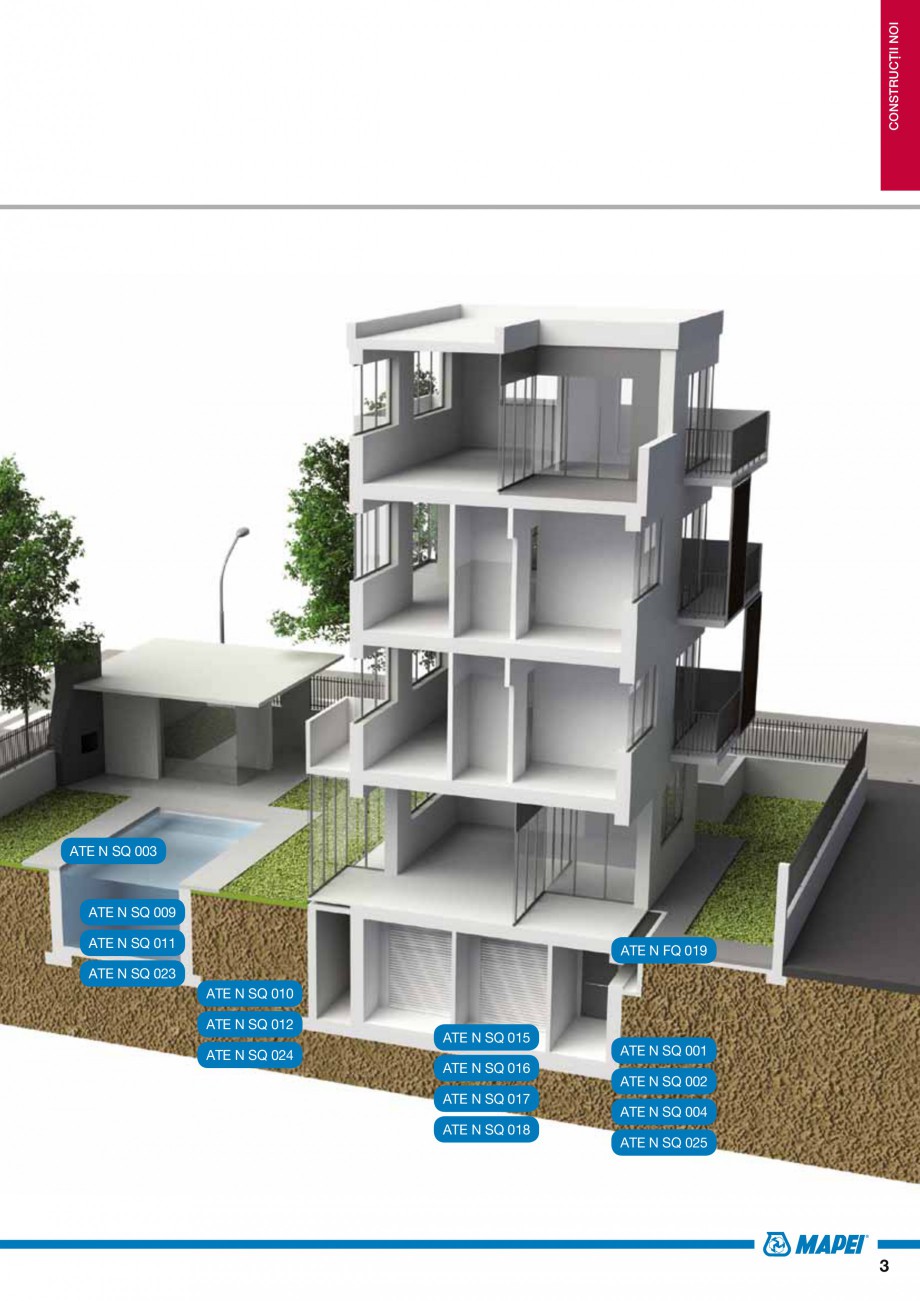

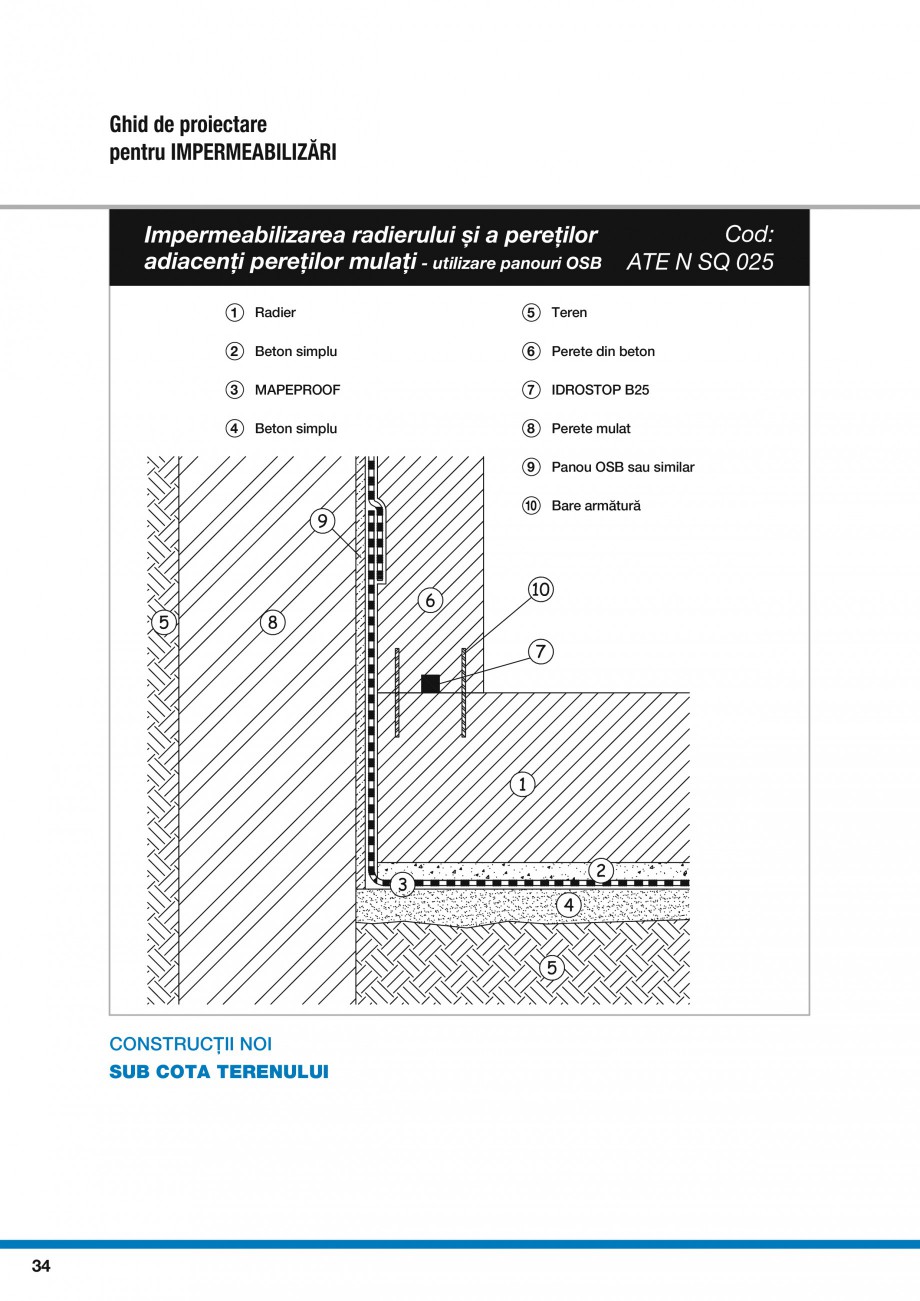

i a pereților adiacenți pereților mulați - utilizare panouri OSB 2 ATE N SQ 001 ATE N SQ 025 pagina 34 CONSTRUCȚII NOI ATE N SQ 003 ATE N SQ 009 ATE N SQ 011 ATE N FQ 019 ATE N SQ 023 ATE N SQ 010 ATE N SQ 012 ATE N SQ 024 ATE N SQ 015 ATE N SQ 016 ATE N SQ 017 ATE N SQ 018 ATE N SQ 001 ATE N SQ 002 ATE N SQ 004 ATE N SQ 025 3 Ghid de proiectare pentru IMPERMEABILIZĂRI Listă schițe CONSTRUCȚII NOI DEASUPRA COTEI TERENULUI detaliu zonă frontală balcon - prag de marmură ATE N FQ 001 pagina 35 detaliu zonă frontală balcon - prag din placă ceramică ATE N FQ 002 pagina 36 detaliu zonă frontală balcon - parapet ATE N FQ 003 pagina 37 detaliu zonă frontală balcon - parapet în placă de beton ATE N FQ 004 pagina 38 detaliu balcon - prag - toc ușă ATE N FQ 005 pagina 39 ATE N FQ 006 pagina 40 ATE N FQ 007 pagina 41 ATE N FQ 008 pagina 42 etanșarea rosturilor structurale cu MAPEBAND TPE ATE N FQ 009 pagina 43 etanșarea rostului de

Pagina 5-Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana i a pereților adiacenți...

Pagina 6 - Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana lucru cu MAPEBAND...

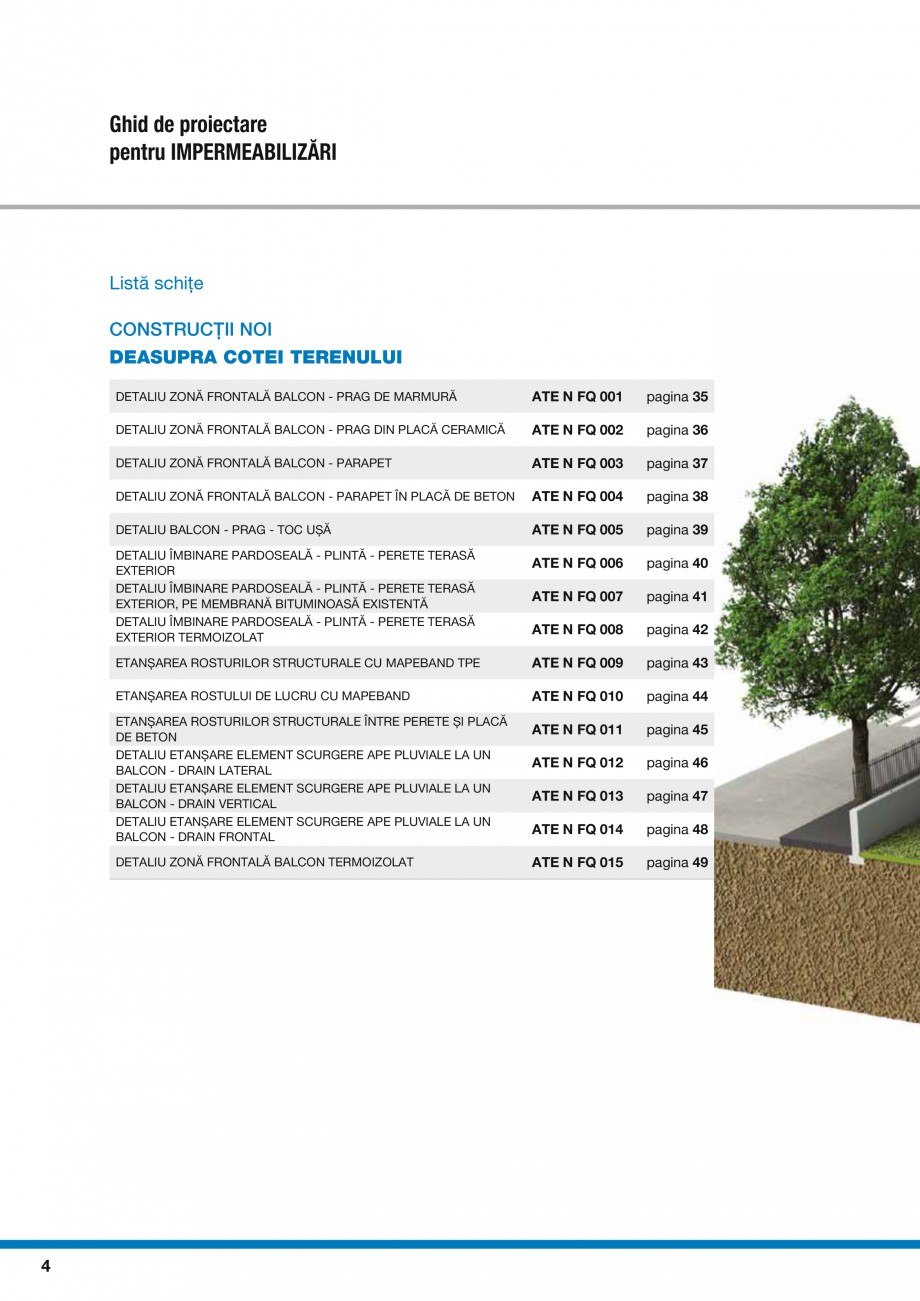

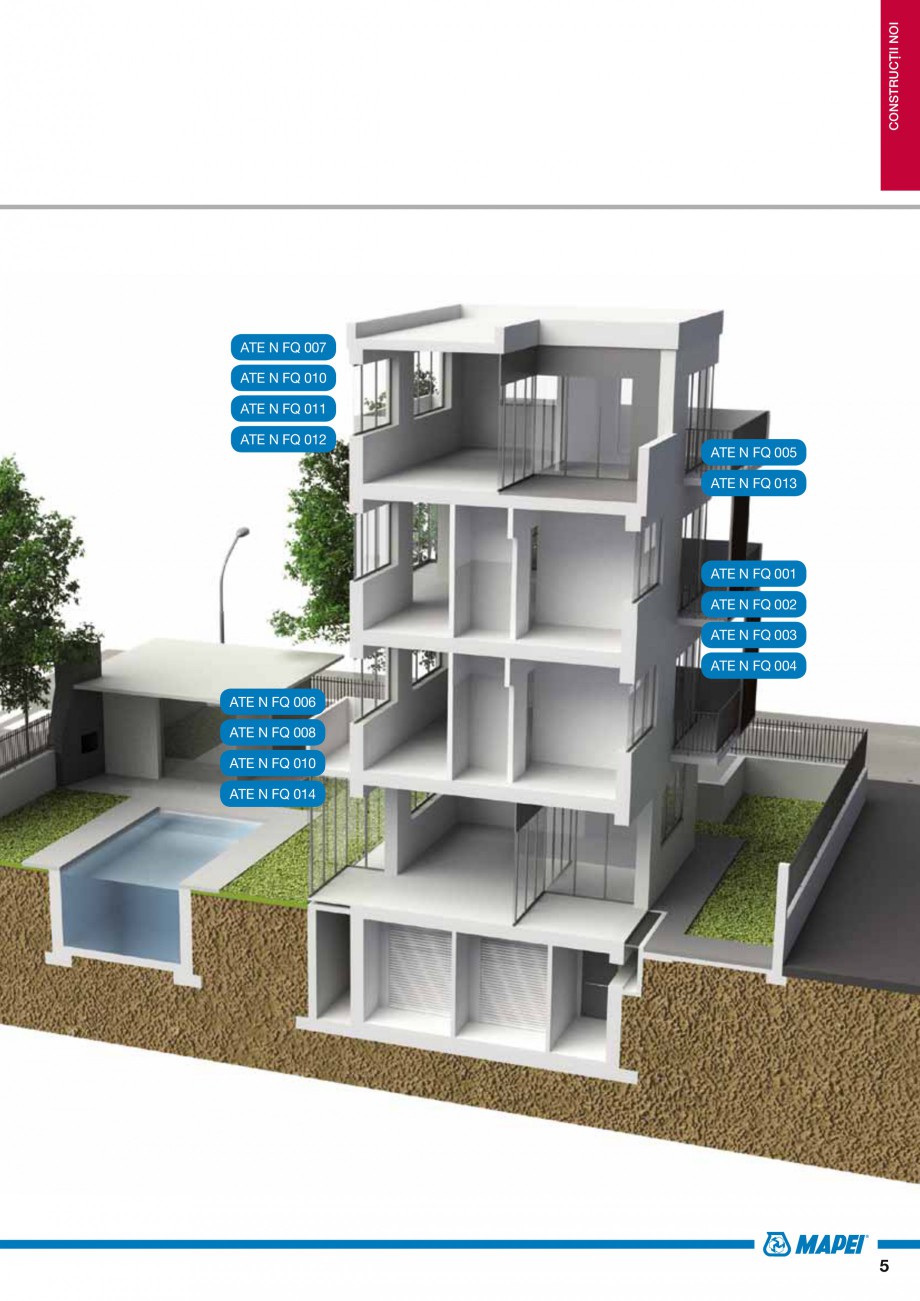

lucru cu MAPEBAND ATE N FQ 010 pagina 44 ATE N FQ 011 pagina 45 ATE N FQ 012 pagina 46 ATE N FQ 013 pagina 47 ATE N FQ 014 pagina 48 ATE N FQ 015 pagina 49 detaliu îmbinare pardoseală - plintă - perete terasă exterior detaliu îmbinare pardoseală - plintă - perete terasă exterior, pe membrană bituminoasă existentă detaliu îmbinare pardoseală - plintă - perete terasă exterior termoizolat etanșarea rosturilor structurale între perete și placă de beton detaliu etanșare element scurgere ape pluviale la un balcon - DRAIN LATERAL detaliu etanșare element scurgere ape pluviale la un balcon - DRAIN VERTICAL detaliu etanșare element scurgere ape pluviale la un balcon - DRAIN FRONTAL detaliu zonă frontală balcon termoizolat 4 CONSTRUCȚII NOI ATE N FQ 007 ATE N FQ 010 ATE N FQ 011 ATE N FQ 012 ATE N FQ 005 ATE N FQ 013 ATE N FQ 001 ATE N FQ 002 ATE N FQ 003 ATE N FQ 004 ATE N FQ 006 ATE N FQ 008 ATE N FQ 010 ATE N FQ 014 5 Ghid de proiectare pentru I

Pagina 6-Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana lucru cu MAPEBAND

ATE N FQ ...

Pagina 7 - Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana MPERMEABILIZĂRI
...

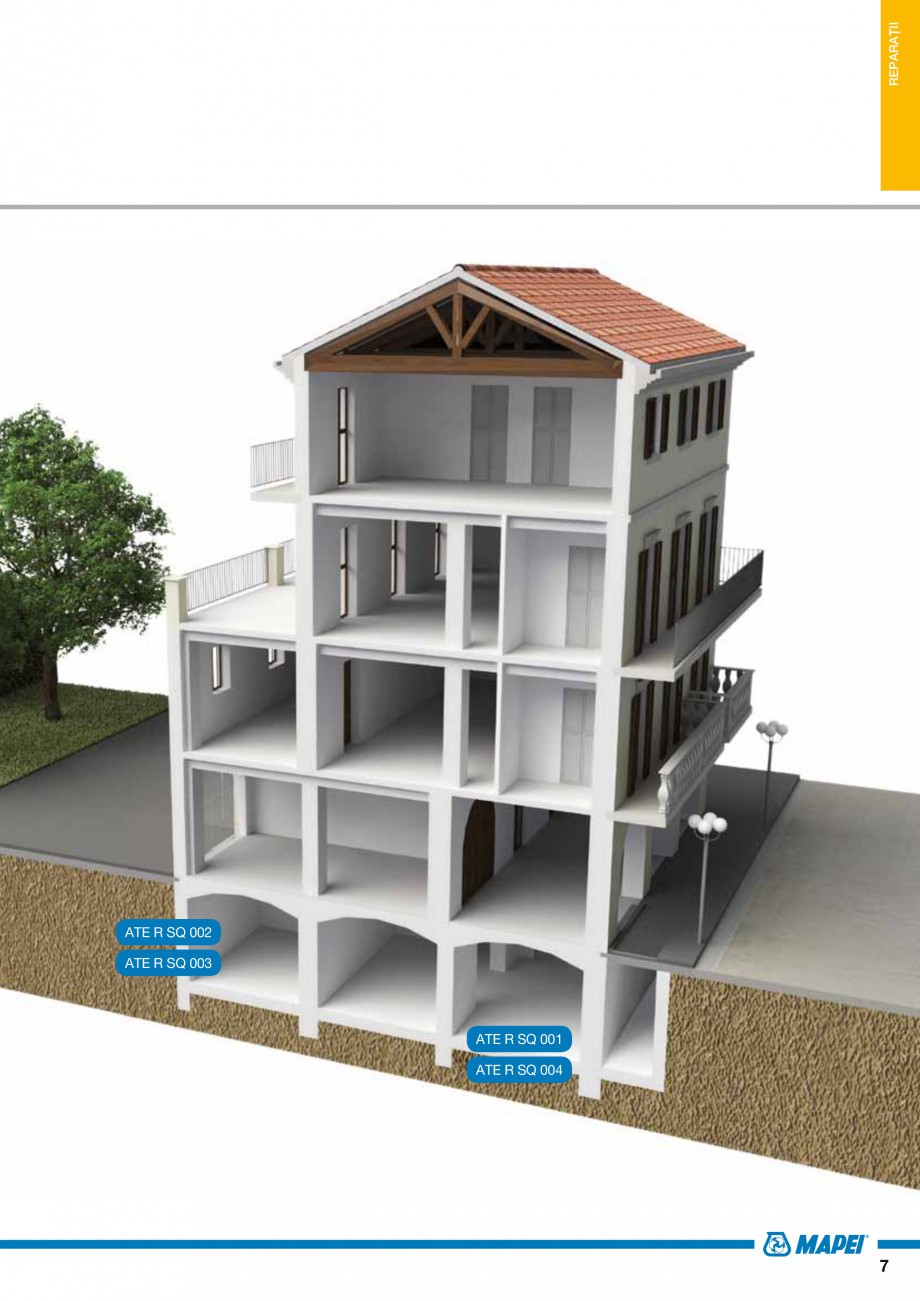

MPERMEABILIZĂRI Listă schițe REPARAȚII SUB COTA TERENULUI HIDROIZOLAREA LA INTERIOR A RADIERULUI ȘI A PERETELUI EXTERIOR - MAPEPROOF ȘI MAPELASTIC FOUNDATION HIDROIZOLAREA LA INTERIOR A RADIERULUI ȘI A PEREȚILOR MAPEPROOF pagina 50 ATE R SQ 002 pagina 51 ETANȘAREA TRECERILOR DE CONDUCTE FĂRĂ APĂ SUB PRESIUNE ATE R SQ 003 pagina 52 ROST STRUCTURAL ÎNTRE RADIER ȘI PERETE ATE R SQ 004 pagina 53 HIDROIZOLAREA LA INTERIOR RADIER ȘI PERETE INTERIOR MAPEPROOF ȘI MAPELASTIC FOUNDATION 6 ATE R SQ 001 ATE R SQ 005 pagina 54 REPARAȚII ATE R SQ 002 ATE R SQ 003 ATE R SQ 001 ATE R SQ 004 7 Ghid de proiectare pentru IMPERMEABILIZĂRI Listă schițe REPARAȚII DEASUPRA COTEI TERENULUI detaliu zonă FRONTALĂ BALCON CU PRAG - HIDROIZOLAREA UNEI PARDOSELI EXISTENTE HIDROIZOLAREA UNEI PARDOSELI EXISTENTE ACOPERITĂ CU FINISAJ CERAMIC - DETALIU ÎMBINARE PRAG DETALIU ZONĂ FRONTALĂ BALCON - ETANȘAREA ÎMBINĂRII DINTRE PARAPET ȘI PARDOSEALĂ EXISTENTĂ HIDROIZOL

Pagina 7-Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana MPERMEABILIZĂRI

Listă...

Pagina 8 - Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana AREA UNEI...

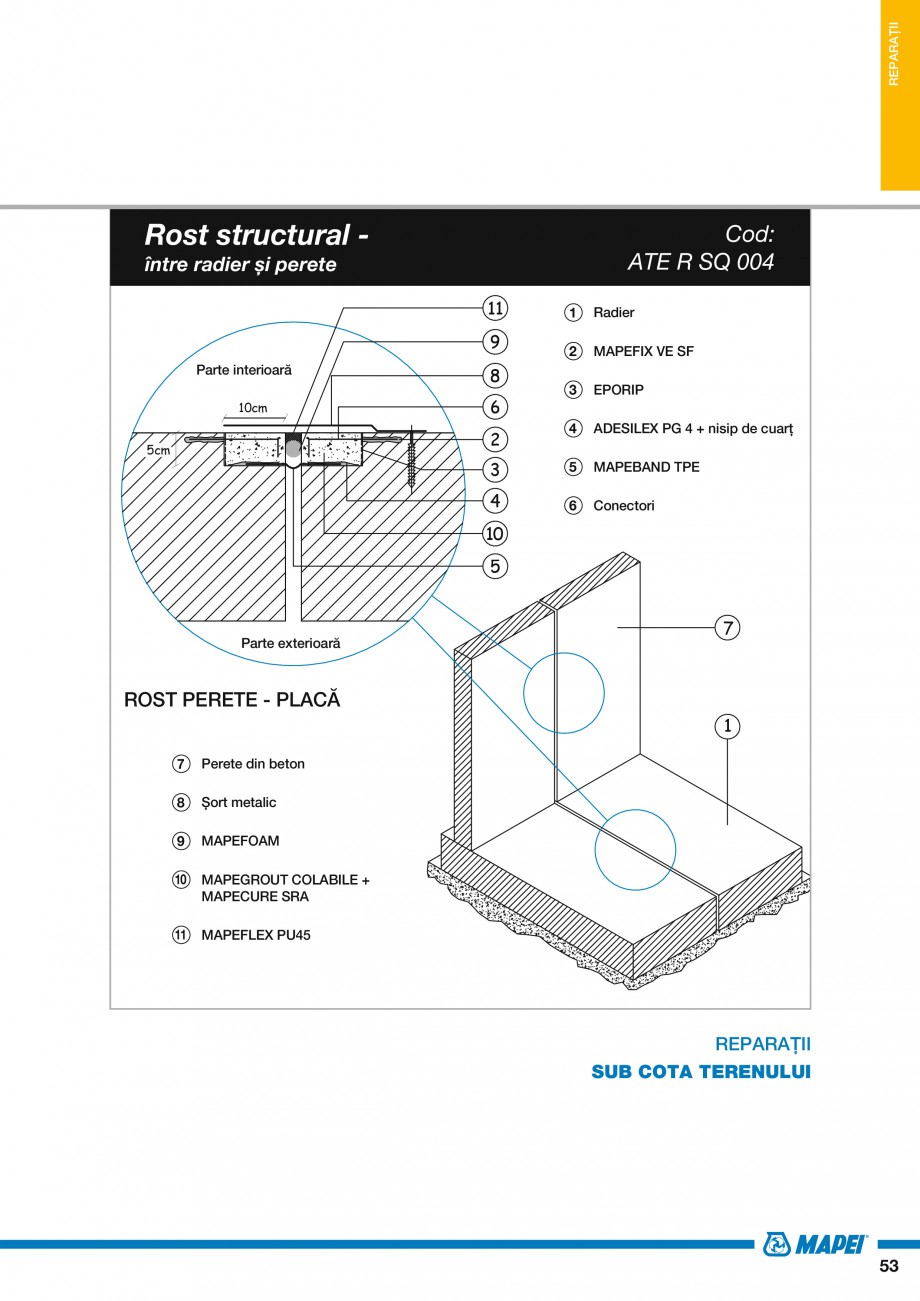

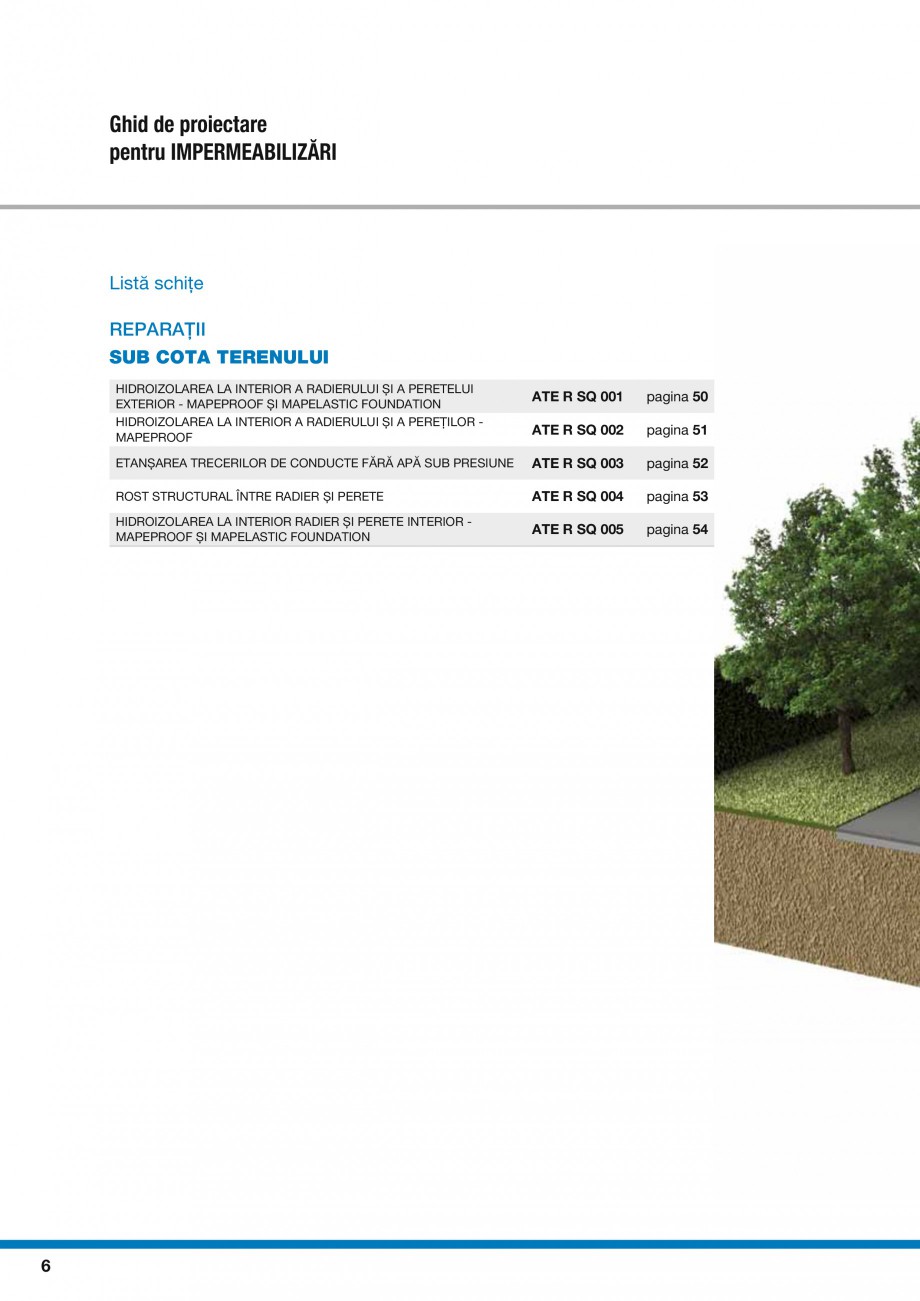

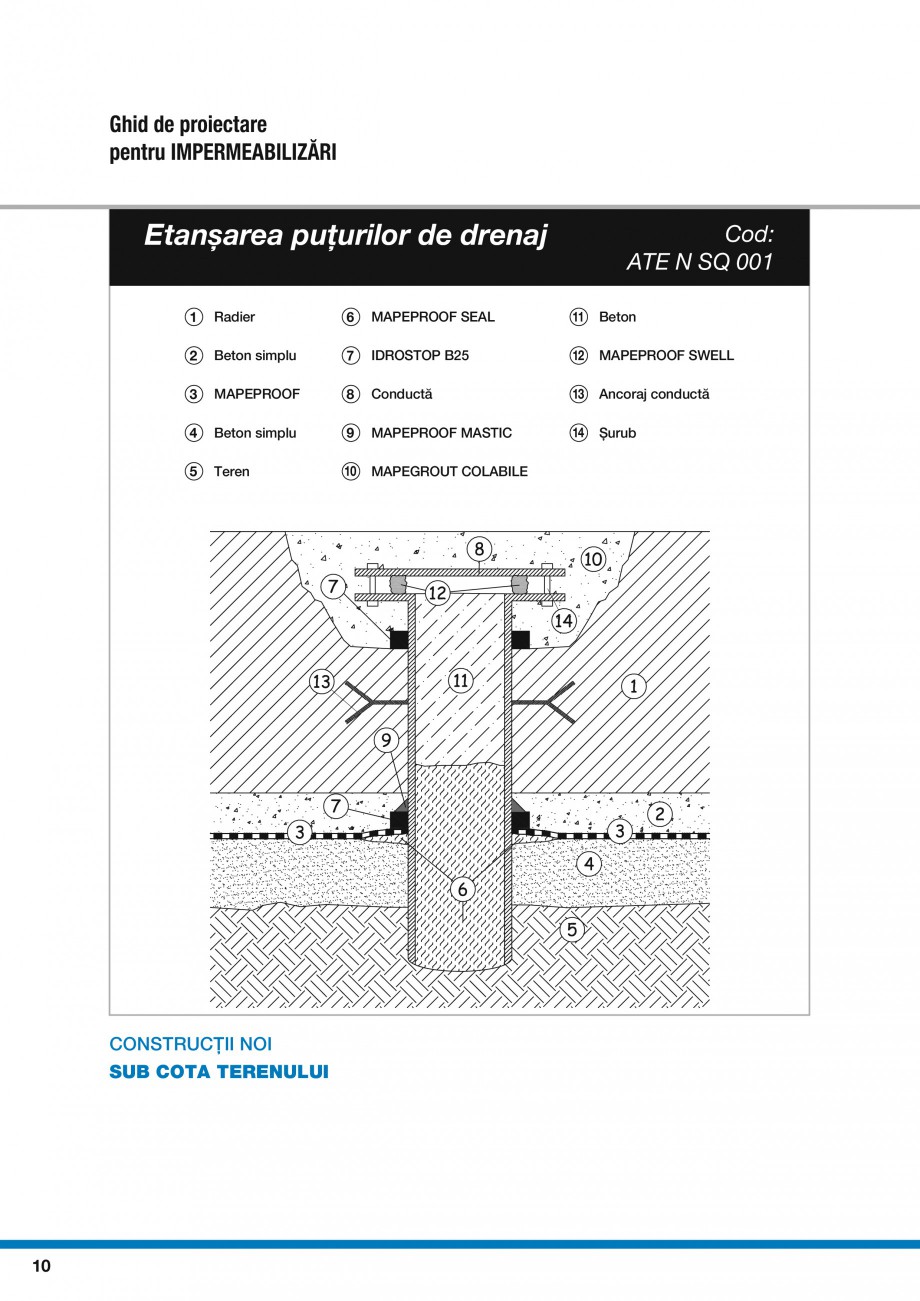

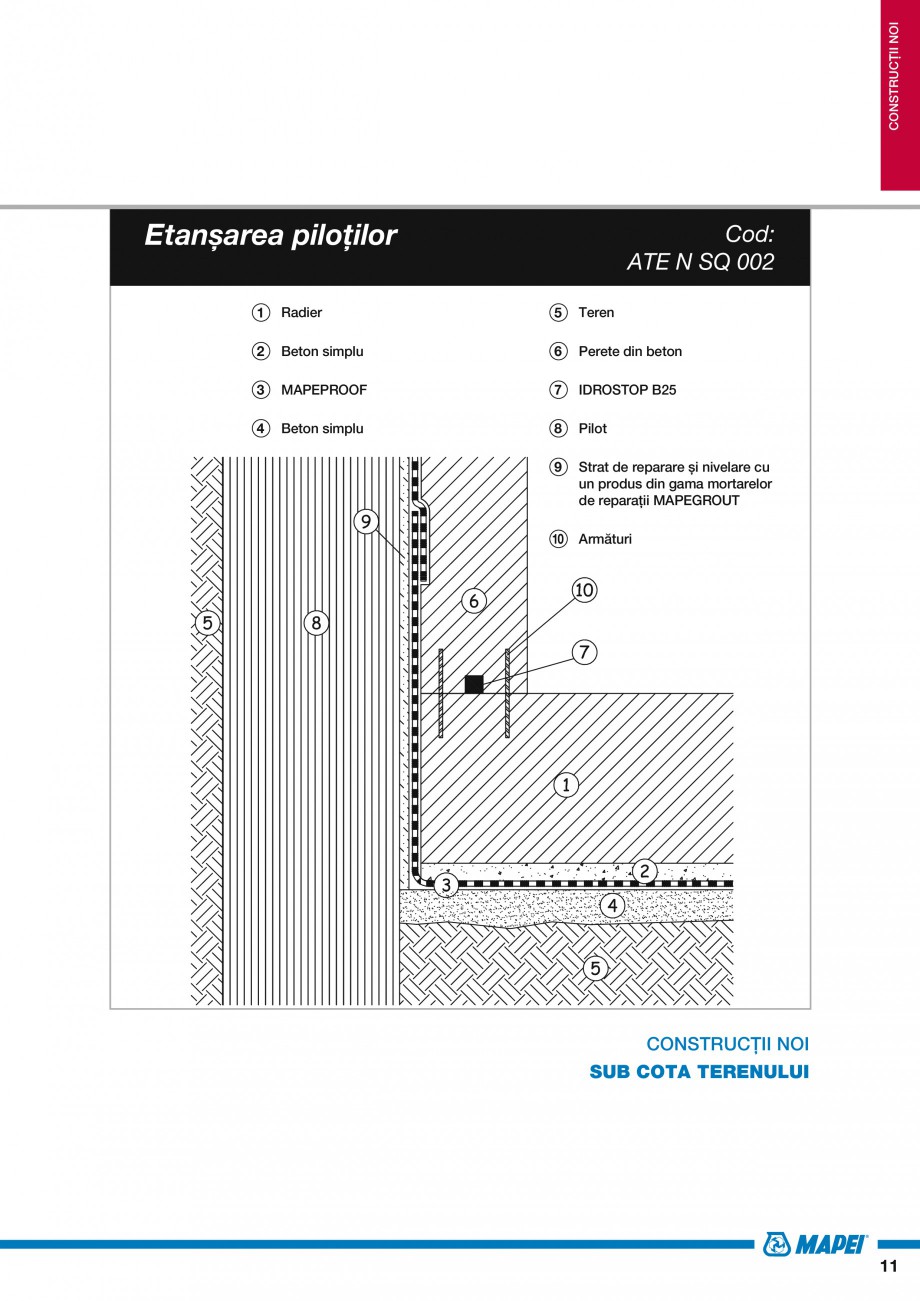

AREA UNEI PARDOSELI EXISTENTE ACOPERITĂ CU FINISAJ CERAMIC - DETALIU ÎMBINARE PERETE (PLINTĂ) pagina 55 ATE R FQ 002 pagina 56 ATE R FQ 003 pagina 57 ATE R FQ 004 pagina 58 ETANȘAREA ROSTULUI DE LUCRU LA O PARDOSEALĂ EXISTENTĂ ATE R FQ 005 pagina 59 ETANȘAREA SCURGERILOR DE APE PLUVIALE LA PARDOSELI EXISTENTE 8 ATE R FQ 001 ATE R FQ 006 pagina 60 REPARAȚII ATE R FQ 003 ATE R FQ 005 ATE R FQ 006 ATE R FQ 001 ATE R FQ 002 ATE R FQ 004 9 Ghid de proiectare pentru IMPERMEABILIZĂRI Etanșarea puțurilor de drenaj Cod: ATE N SQ 001 1 Radier 6 MAPEPROOF SEAL 11 Beton 2 Beton simplu 7 IDROSTOP B25 12 MAPEPROOF SWELL 3 MAPEPROOF 8 Conductă 13 Ancoraj conductă 4 Beton simplu 9 MAPEPROOF MASTIC 14 Șurub 5 Teren 10 MAPEGROUT COLABILE CONSTRUCȚII NOI SUB COTA TERENULUI 10 CONSTRUCȚII NOI Etanșarea piloților Cod: ATE N SQ 002 1 Radier 5 Teren 2 Beton simplu 6 Perete din beton 3 MAPEPROOF 7 IDROSTOP B25

Pagina 8-Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana AREA UNEI PARDOSELI...

Pagina 9 - Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana
4 Beton simplu...

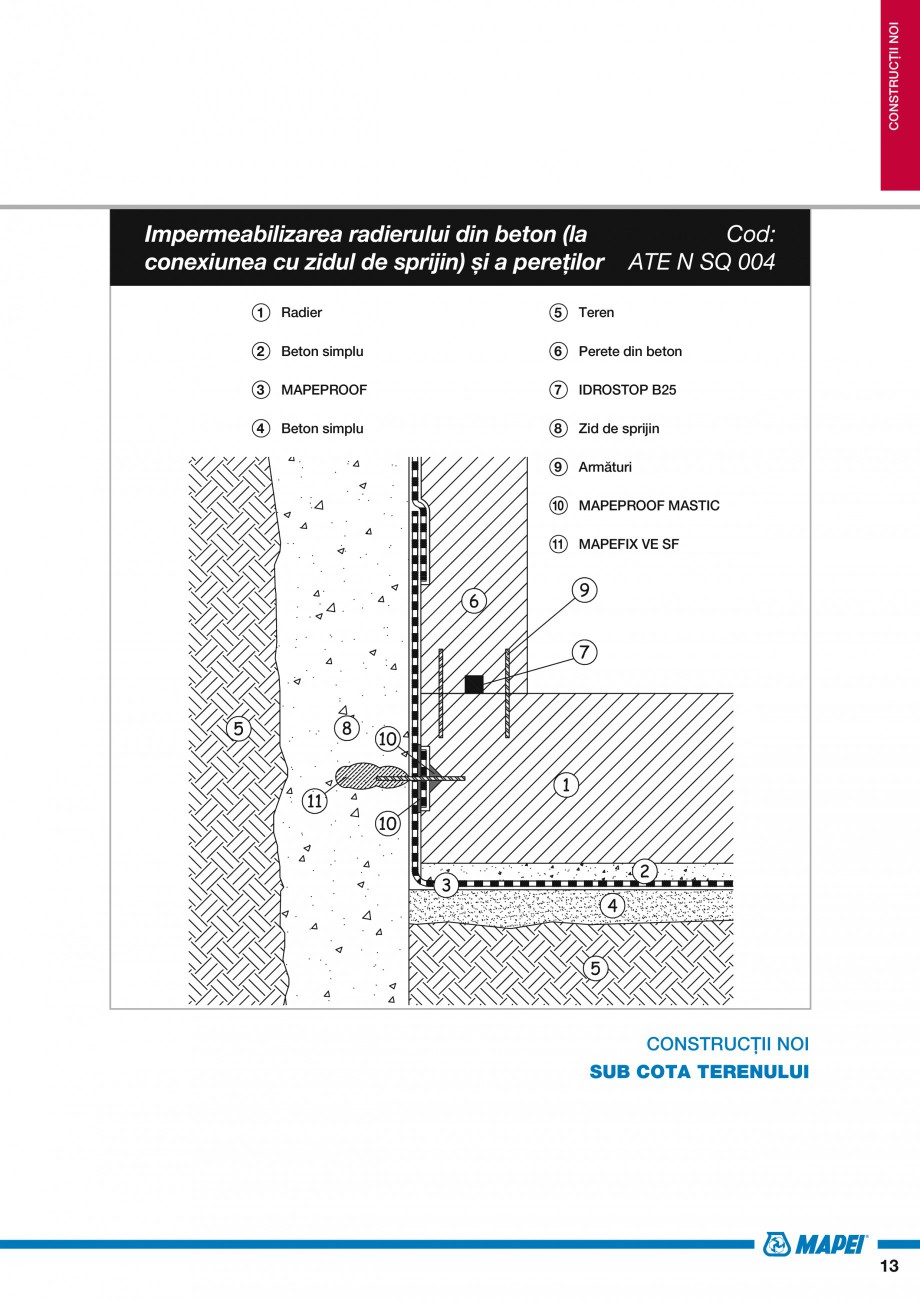

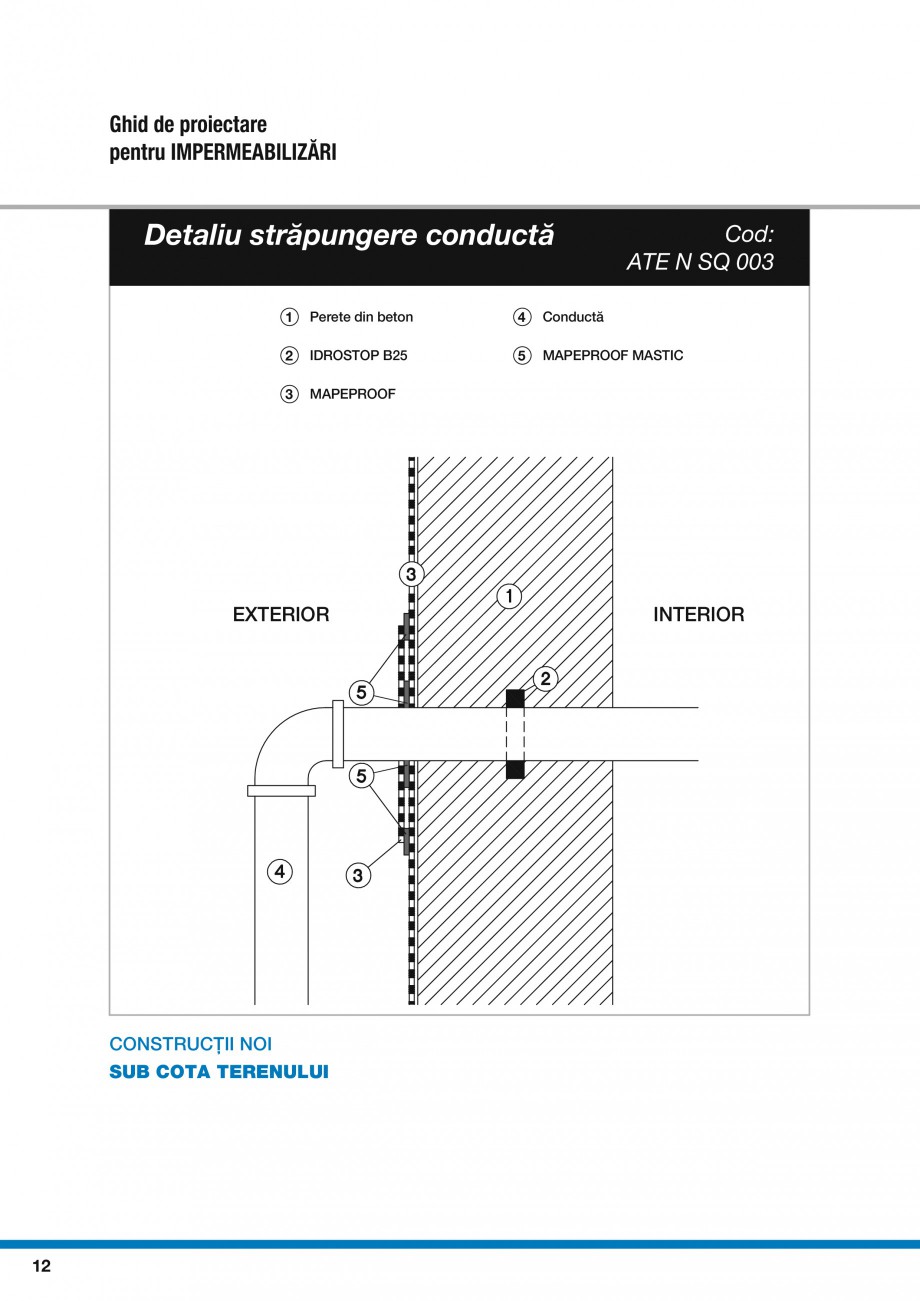

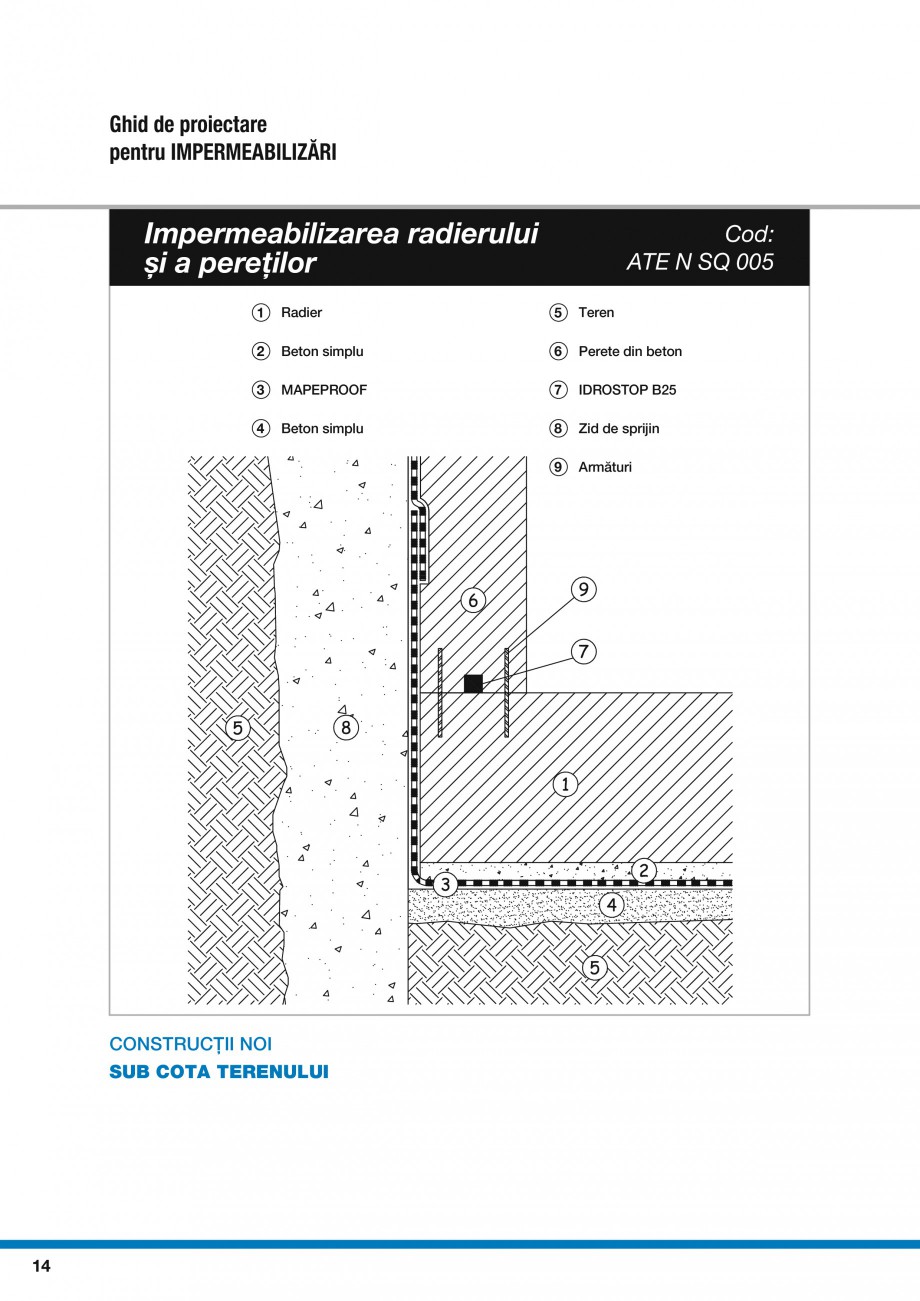

4 Beton simplu 8 Pilot 9 Strat de reparare și nivelare cu un produs din gama mortarelor de reparații MAPEGROUT 10 Armături CONSTRUCȚII NOI SUB COTA TERENULUI 11 Ghid de proiectare pentru IMPERMEABILIZĂRI Detaliu străpungere conductă Cod: ATE N SQ 003 1 Perete din beton 4 Conductă 2 IDROSTOP B25 5 MAPEPROOF MASTIC 3 MAPEPROOF EXTERIOR CONSTRUCȚII NOI SUB COTA TERENULUI 12 INTERIOR CONSTRUCȚII NOI Impermeabilizarea radierului din beton (la conexiunea cu zidul de sprijin) și a pereților Cod: ATE N SQ 004 1 Radier 5 Teren 2 Beton simplu 6 Perete din beton 3 MAPEPROOF 7 IDROSTOP B25 4 Beton simplu 8 Zid de sprijin 9 Armături 10 MAPEPROOF MASTIC 11 MAPEFIX VE SF CONSTRUCȚII NOI SUB COTA TERENULUI 13 Ghid de proiectare pentru IMPERMEABILIZĂRI Impermeabilizarea radierului și a pereților Cod: ATE N SQ 005 1 Radier 5 Teren 2 Beton simplu 6 Perete din beton 3 MAPEPROOF 7 IDROSTOP B25 4 Beton simp

Pagina 9-Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana
4 Beton simplu

8 Pilot
...

Pagina 10 - Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana lu

8 Zid de...

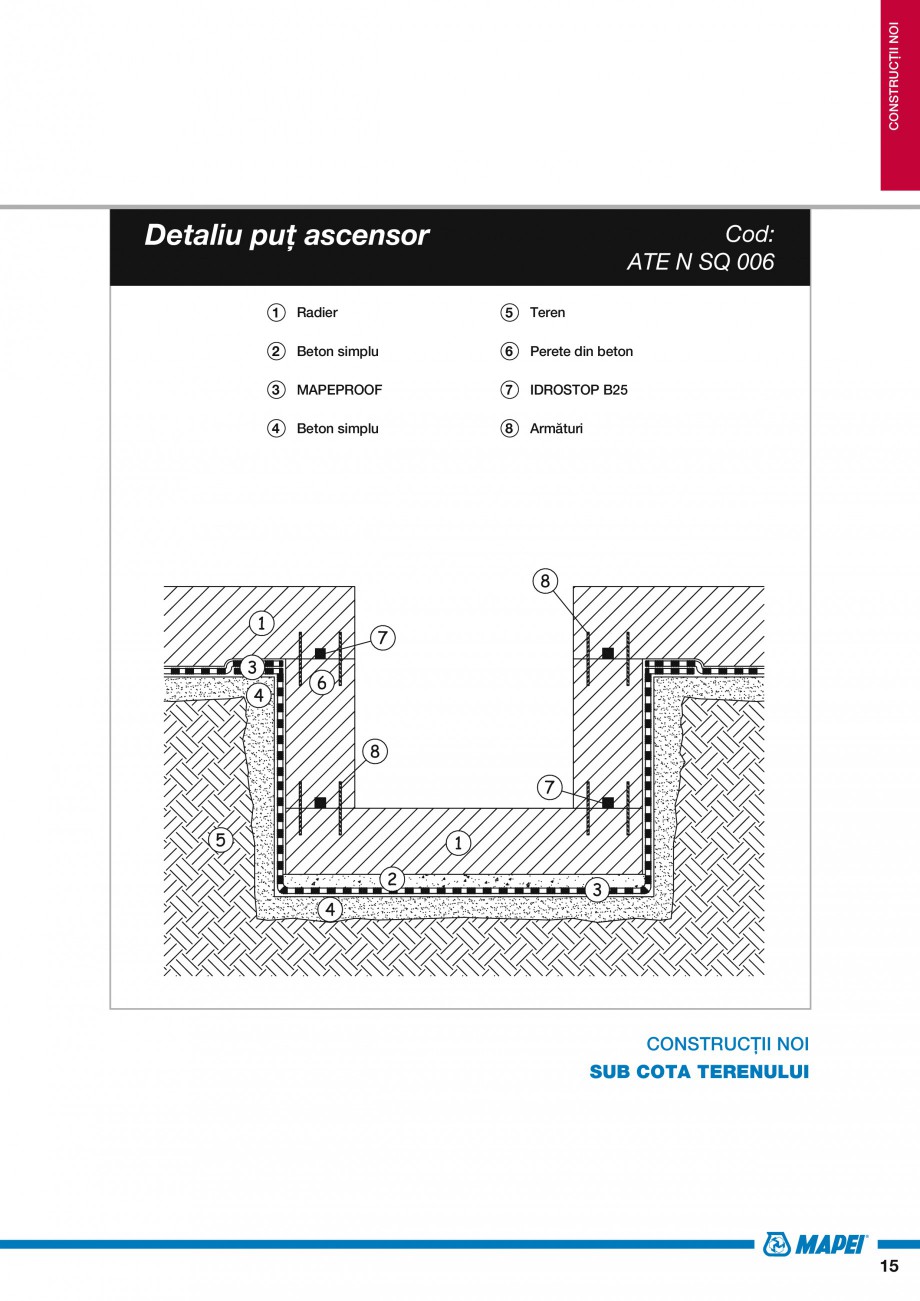

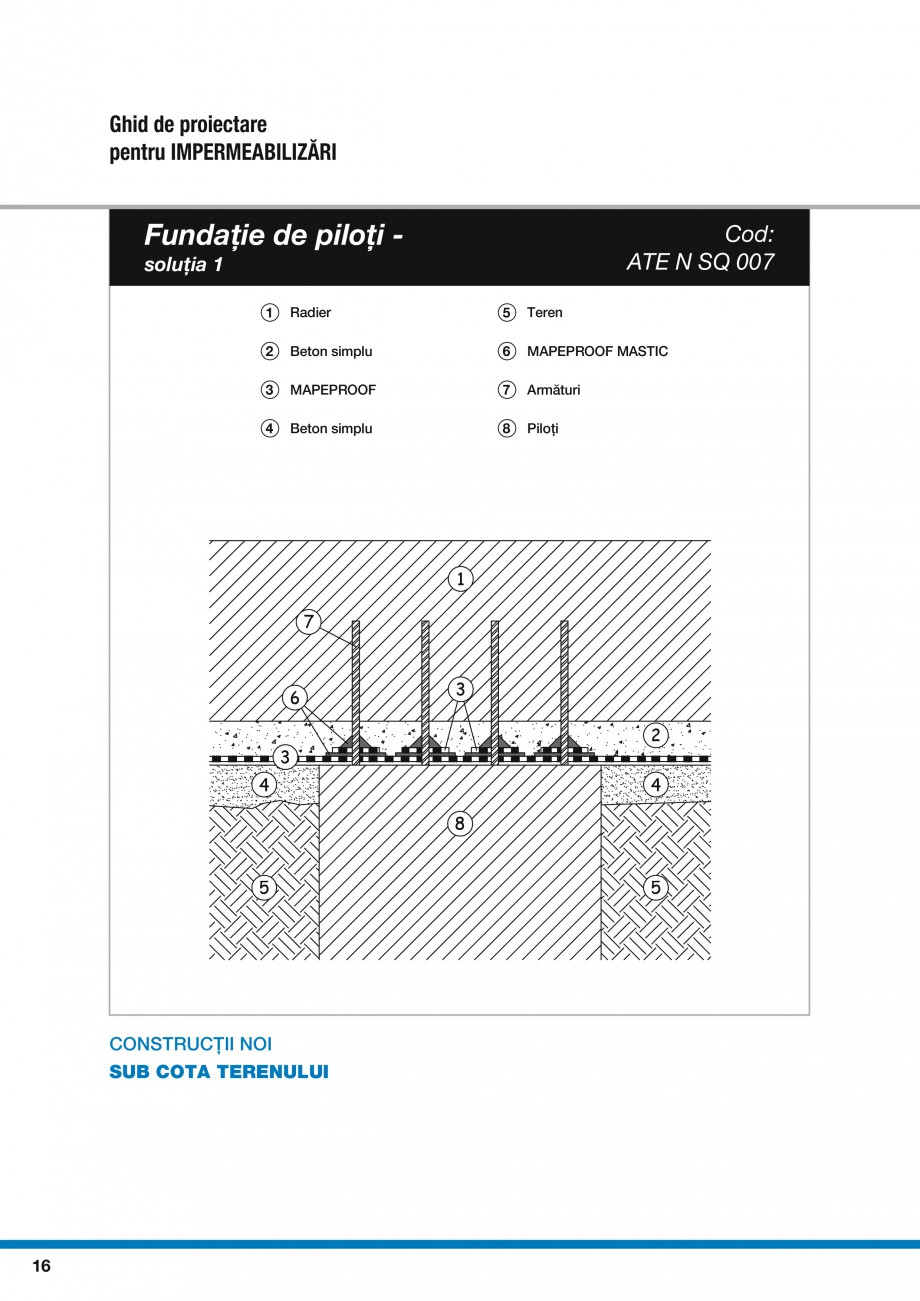

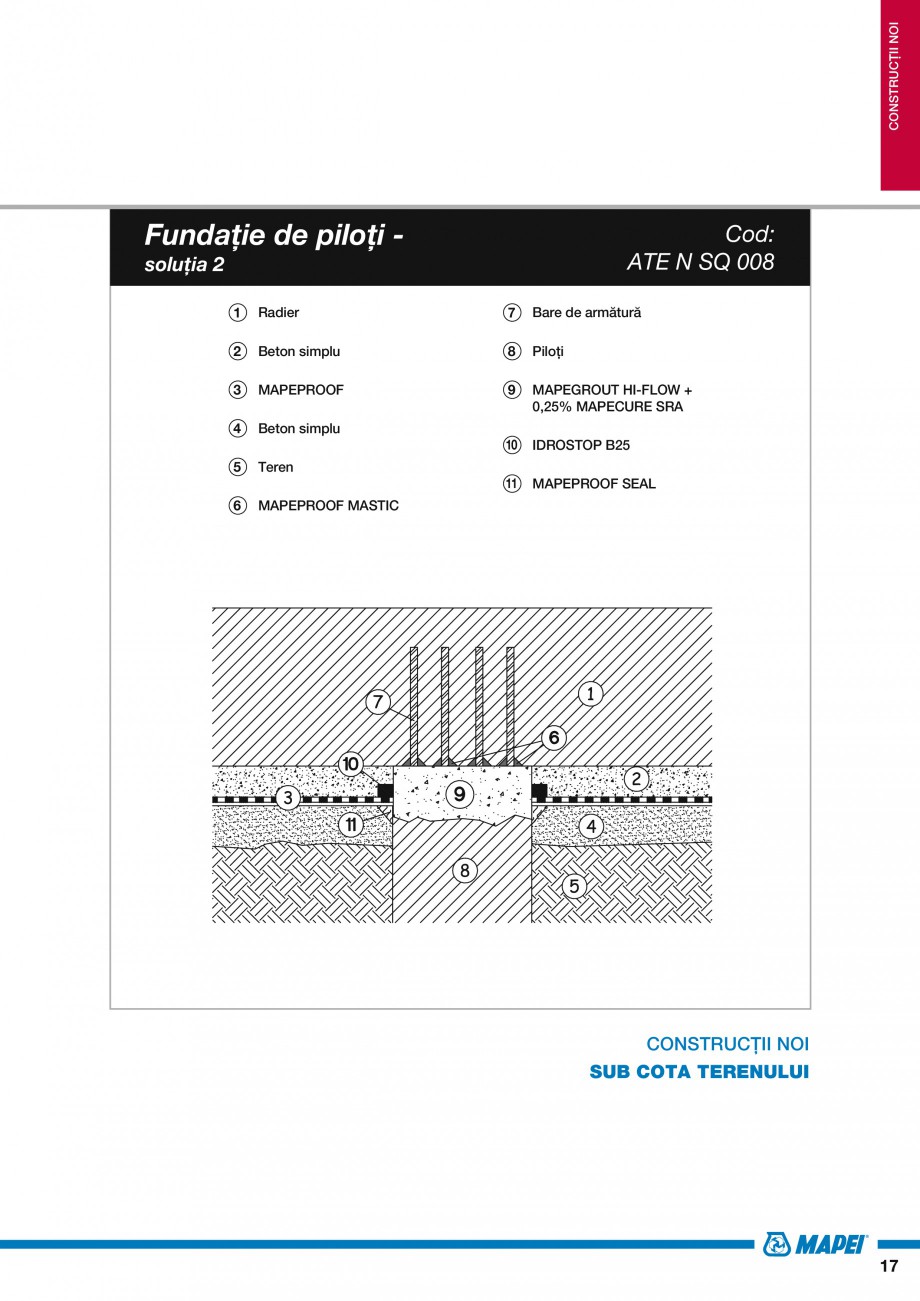

lu 8 Zid de sprijin 9 Armături CONSTRUCȚII NOI SUB COTA TERENULUI 14 CONSTRUCȚII NOI Detaliu puț ascensor Cod: ATE N SQ 006 1 Radier 5 Teren 2 Beton simplu 6 Perete din beton 3 MAPEPROOF 7 IDROSTOP B25 4 Beton simplu 8 Armături CONSTRUCȚII NOI SUB COTA TERENULUI 15 Ghid de proiectare pentru IMPERMEABILIZĂRI Fundație de piloți - Cod: ATE N SQ 007 soluția 1 1 Radier 5 Teren 2 Beton simplu 6 MAPEPROOF MASTIC 3 MAPEPROOF 7 Armături 4 Beton simplu 8 Piloți 1 7 6 3 2 3 4 4 8 5 CONSTRUCȚII NOI SUB COTA TERENULUI 16 5 CONSTRUCȚII NOI Fundație de piloți - Cod: ATE N SQ 008 soluția 2 1 Radier 7 Bare de armătură 2 Beton simplu 8 Piloți 3 MAPEPROOF 9 MAPEGROUT HI-FLOW + 0,25% MAPECURE SRA 4 Beton simplu 5 Teren 10 IDROSTOP B25 11 MAPEPROOF SEAL 6 MAPEPROOF MASTIC CONSTRUCȚII NOI SUB COTA TERENULUI 17 Ghid de proiectare pentru IMPERMEABILIZĂRI Impermeabilizare după turnarea b

Pagina 10-Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana lu

8 Zid de sprijin
9 ...

Pagina 11 - Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana etonului

Cod:...

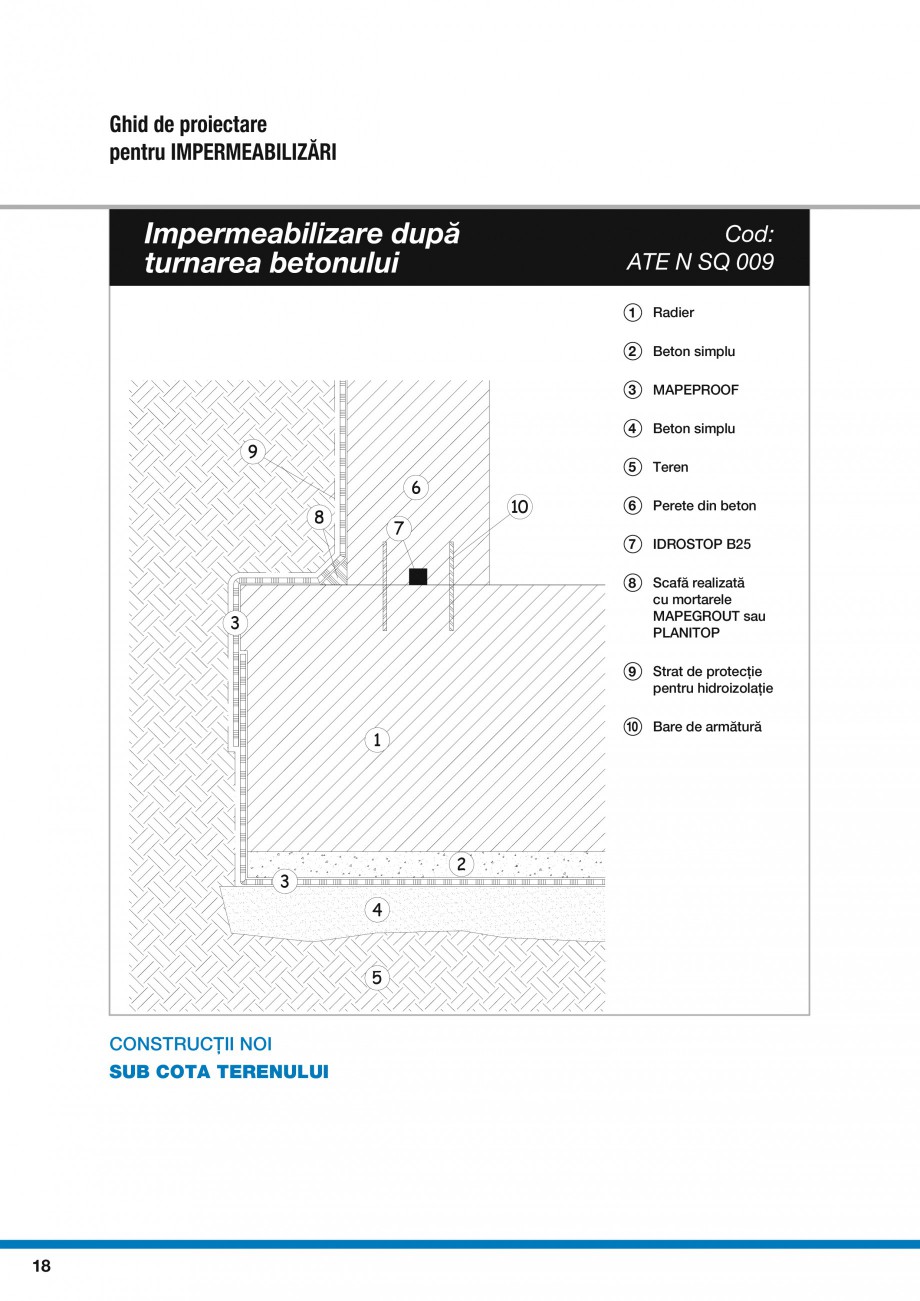

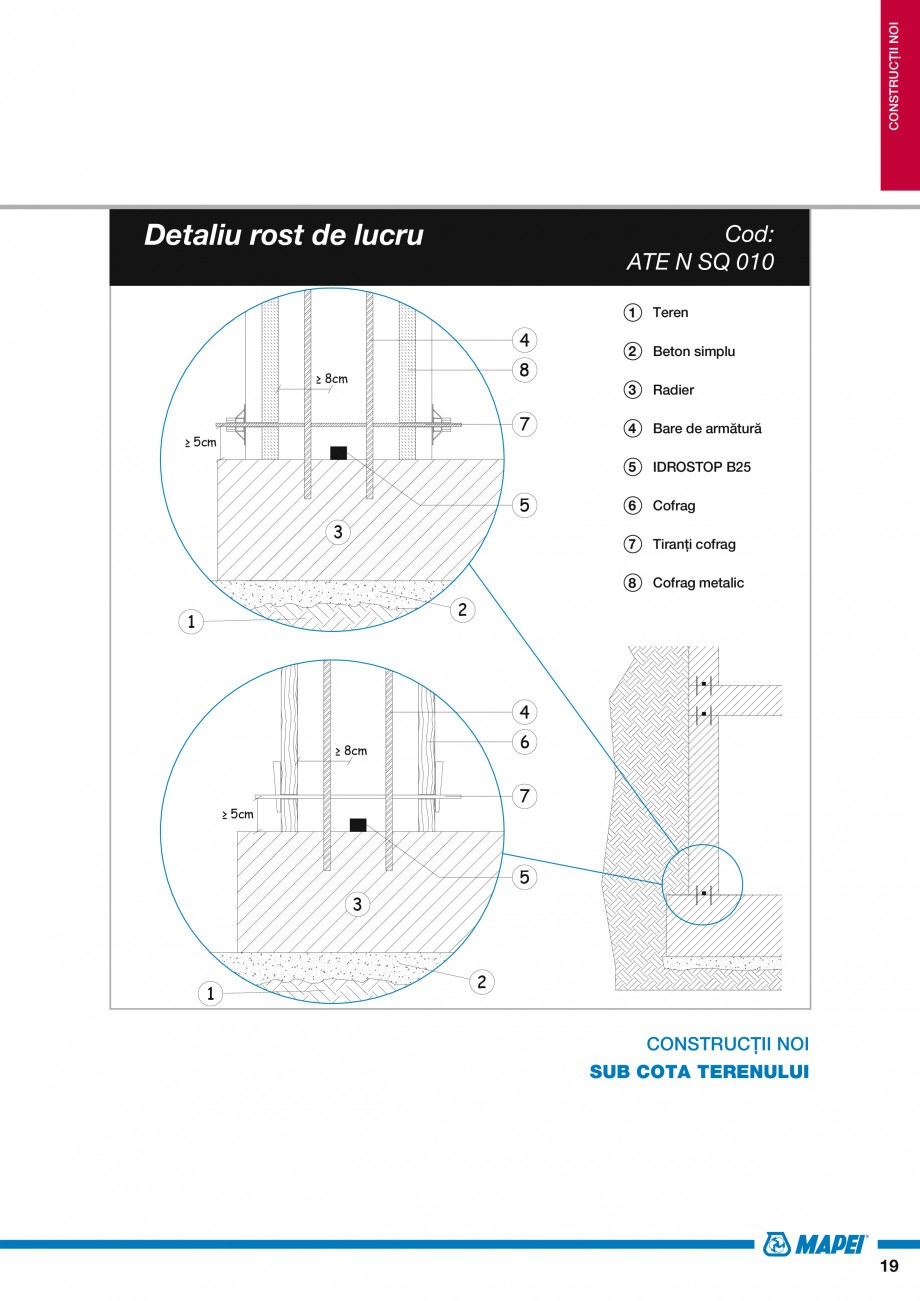

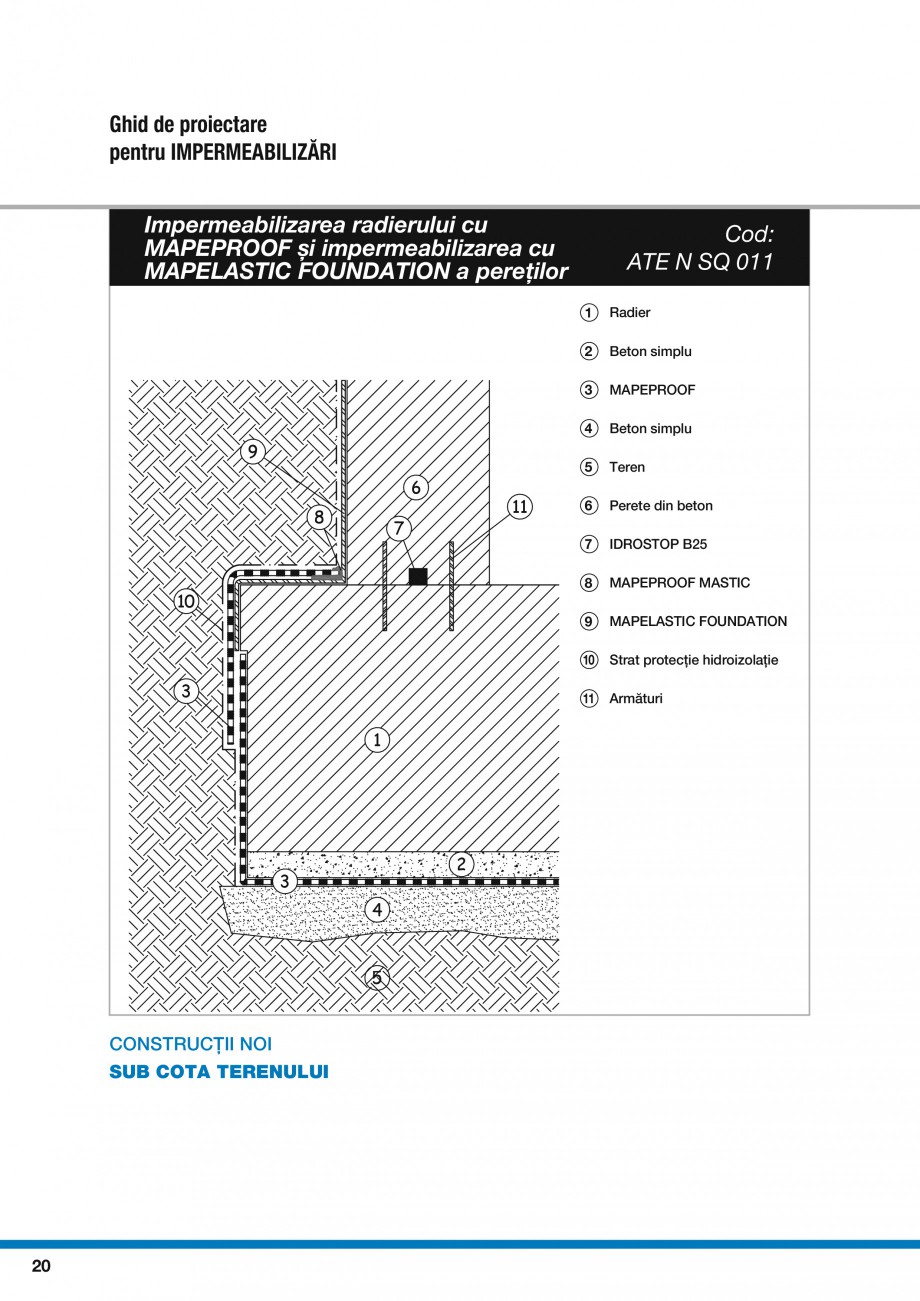

etonului Cod: ATE N SQ 009 1 Radier 2 Beton simplu 3 MAPEPROOF 4 Beton simplu 9 5 Teren 6 8 10 7 6 Perete din beton 7 IDROSTOP B25 8 Scafă realizată cu mortarele MAPEGROUT sau PLANITOP 3 9 Strat de protecție pentru hidroizolație 10 Bare de armătură 1 2 3 4 5 CONSTRUCȚII NOI SUB COTA TERENULUI 18 CONSTRUCȚII NOI Detaliu rost de lucru Cod: ATE N SQ 010 1 Teren 4 8 ≥ 8cm 7 ≥ 5cm 2 Beton simplu 3 Radier 4 Bare de armătură 5 IDROSTOP B25 5 3 6 Cofrag 7 Tiranți cofrag 8 Cofrag metalic 2 1 4 6 ≥ 8cm 7 ≥ 5cm 5 3 1 2 CONSTRUCȚII NOI SUB COTA TERENULUI 19 Ghid de proiectare pentru IMPERMEABILIZĂRI Impermeabilizarea radierului cu MAPEPROOF și impermeabilizarea cu MAPELASTIC FOUNDATION a pereților Cod: ATE N SQ 011 1 Radier 2 Beton simplu 3 MAPEPROOF 4 Beton simplu 9 5 Teren 6 8 11 7 6 Perete din beton 7 IDROSTOP B25 8 MAPEPROOF MASTIC 10 9 MAPELASTIC FOUNDATION 10 Strat protecție

Pagina 11-Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana etonului

Cod:
ATE N SQ 009
...

Pagina 12 - Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana hidroizolație
...

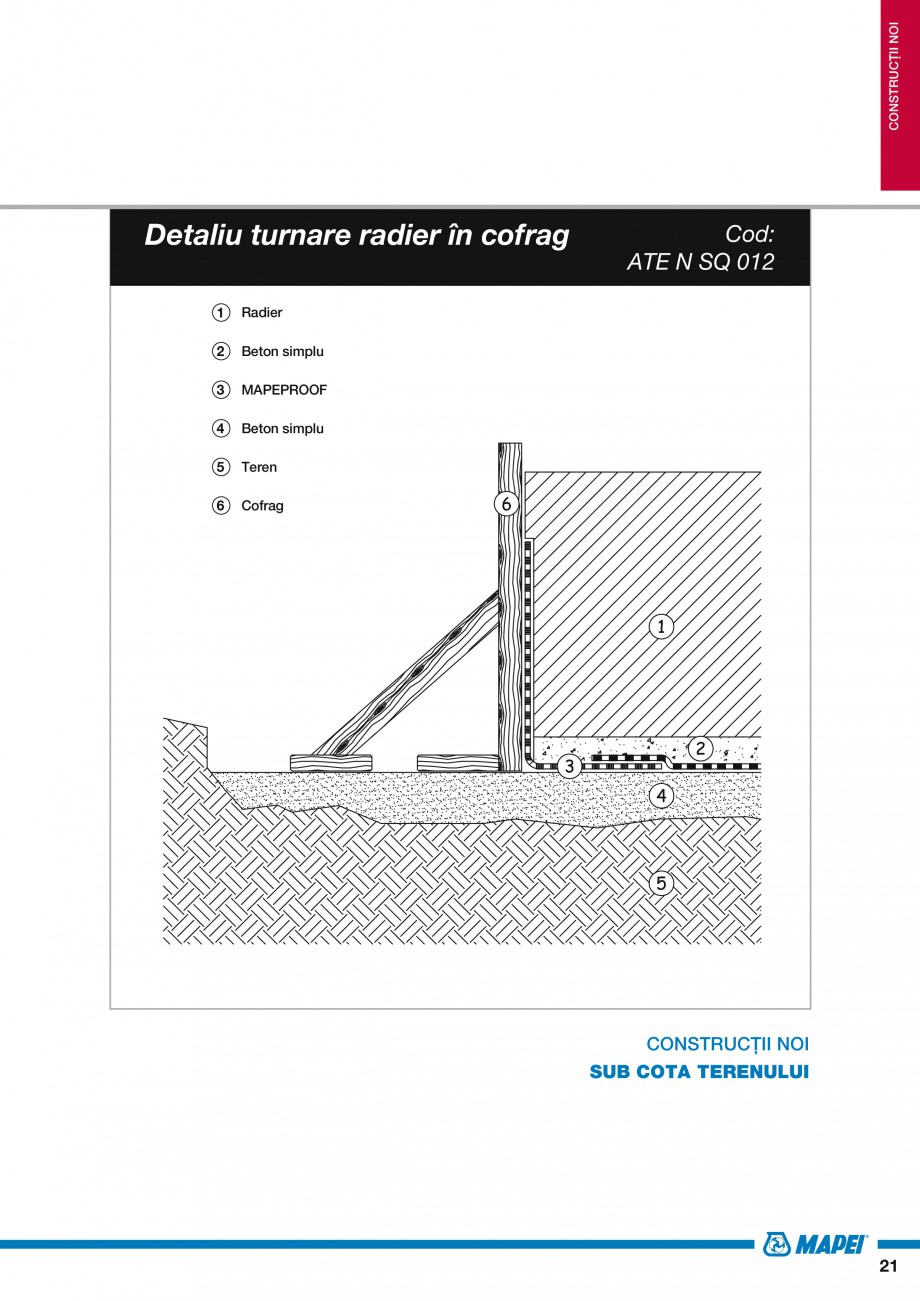

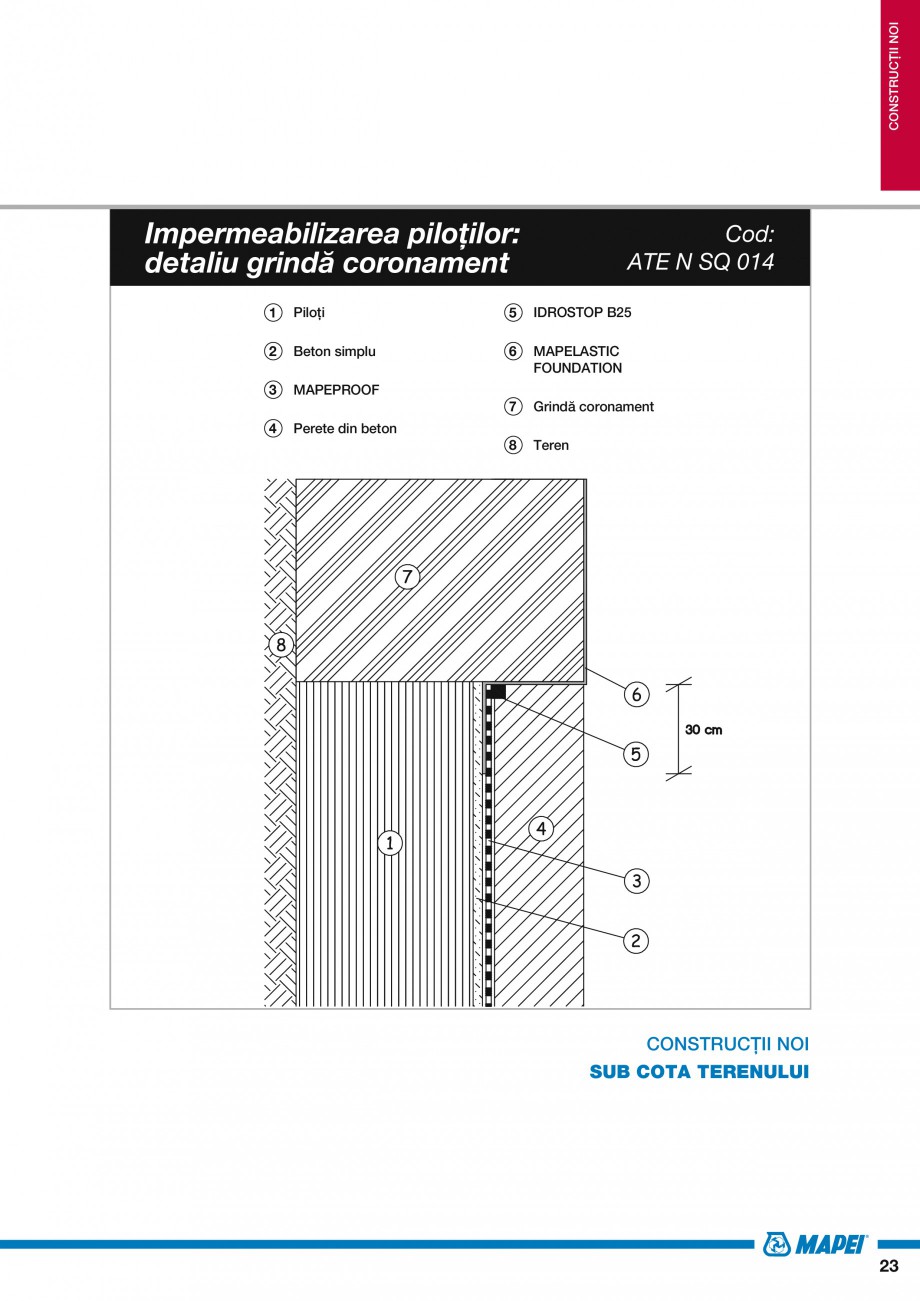

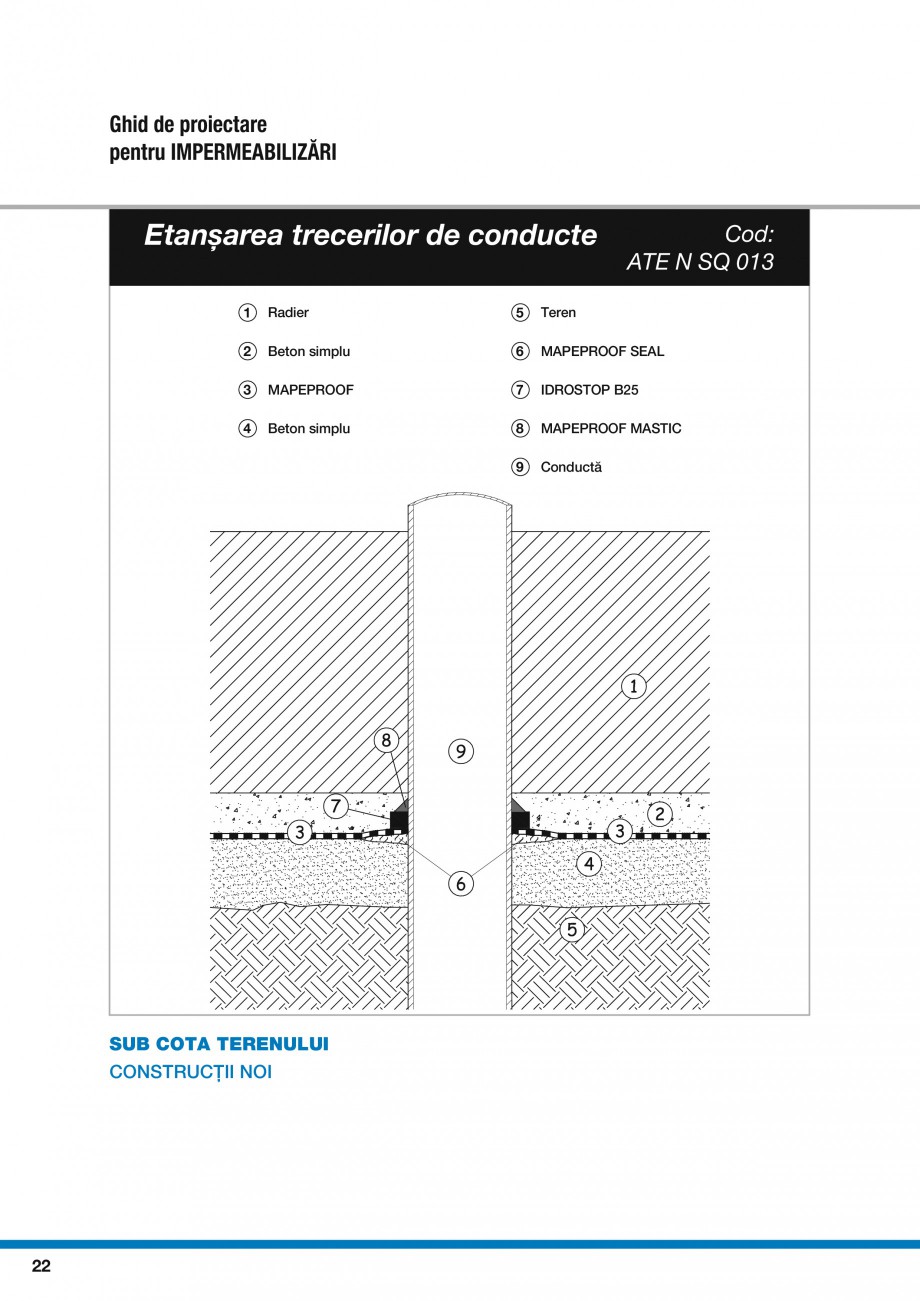

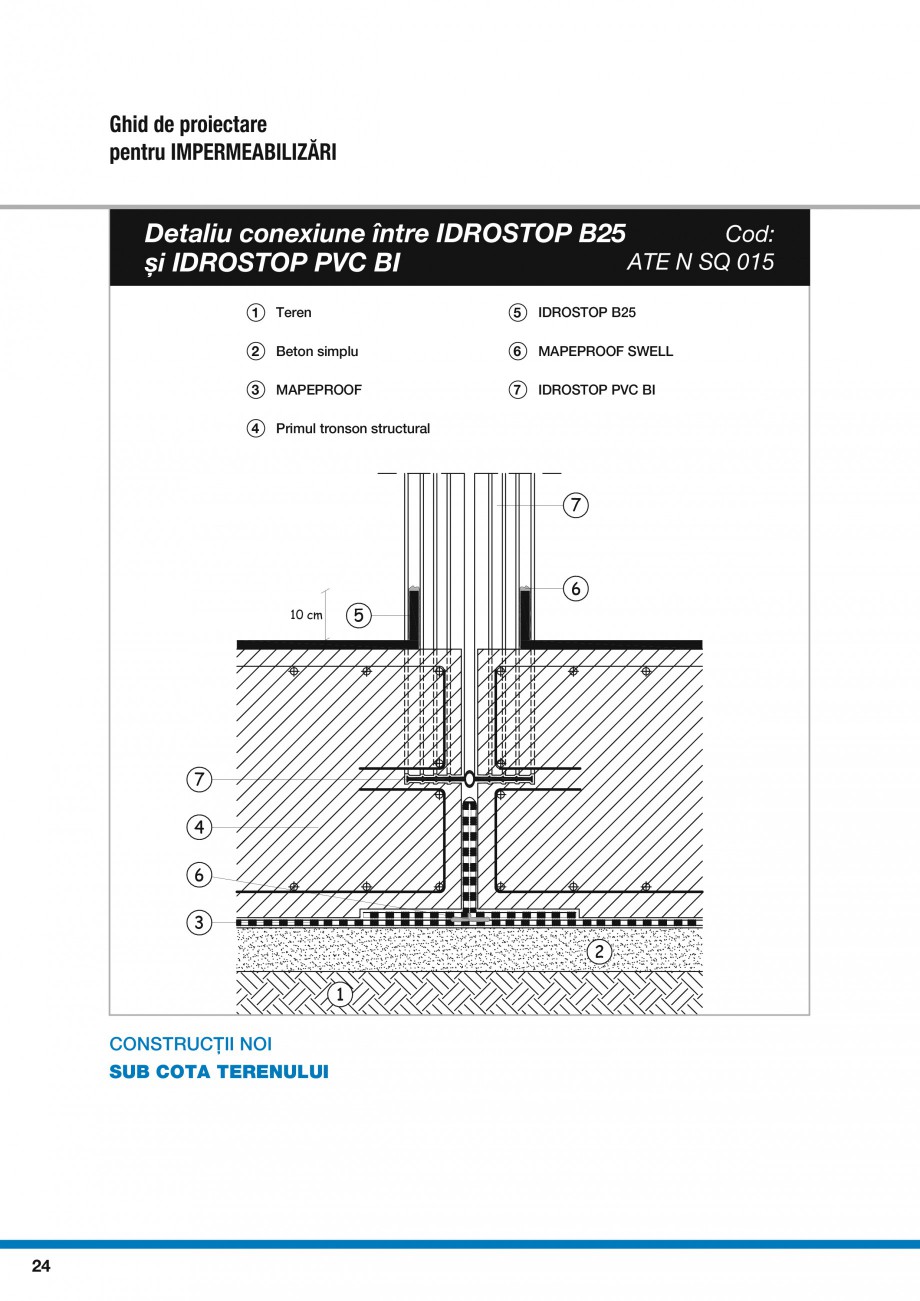

hidroizolație 3 11 Armături 1 2 3 4 5 CONSTRUCȚII NOI SUB COTA TERENULUI 20 CONSTRUCȚII NOI Detaliu turnare radier în cofrag Cod: ATE N SQ 012 1 Radier 2 Beton simplu 3 MAPEPROOF 4 Beton simplu 5 Teren 6 Cofrag CONSTRUCȚII NOI SUB COTA TERENULUI 21 Ghid de proiectare pentru IMPERMEABILIZĂRI Etanșarea trecerilor de conducte Cod: ATE N SQ 013 1 Radier 5 Teren 2 Beton simplu 6 MAPEPROOF SEAL 3 MAPEPROOF 7 IDROSTOP B25 4 Beton simplu 8 MAPEPROOF MASTIC 9 Conductă SUB COTA TERENULUI CONSTRUCȚII NOI 22 CONSTRUCȚII NOI Impermeabilizarea piloților: detaliu grindă coronament Cod: ATE N SQ 014 1 Piloți 5 IDROSTOP B25 2 Beton simplu 6 MAPELASTIC FOUNDATION 3 MAPEPROOF 4 Perete din beton 7 Grindă coronament 8 Teren CONSTRUCȚII NOI SUB COTA TERENULUI 23 Ghid de proiectare pentru IMPERMEABILIZĂRI Cod: Detaliu conexiune între IDROSTOP B25 ATE N SQ 015 și IDROSTOP PVC BI 1 Teren 5 IDROSTOP B25 2 Be

Pagina 12-Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana hidroizolație

3

11 ...

Pagina 13 - Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana ton simplu

6 ...

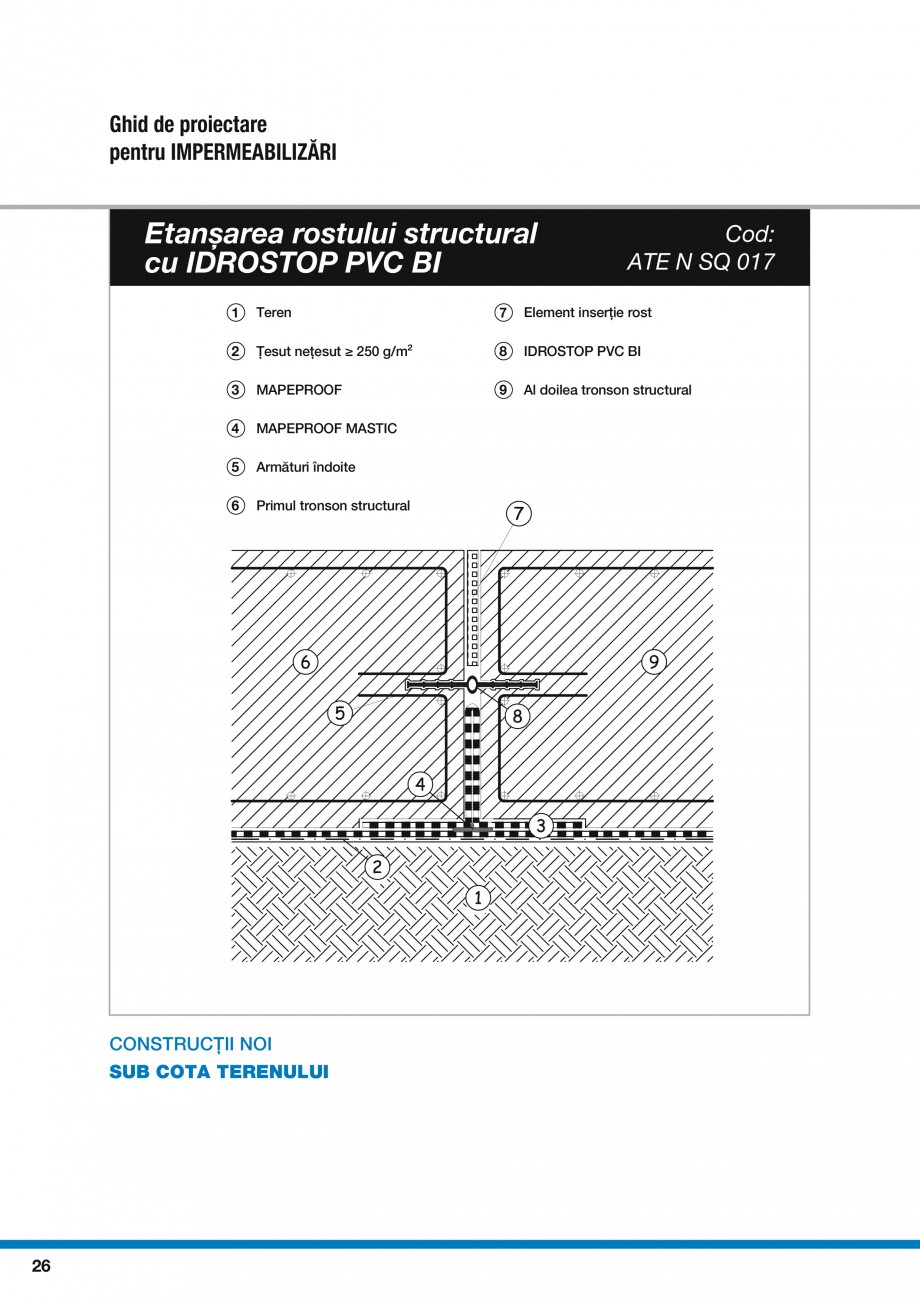

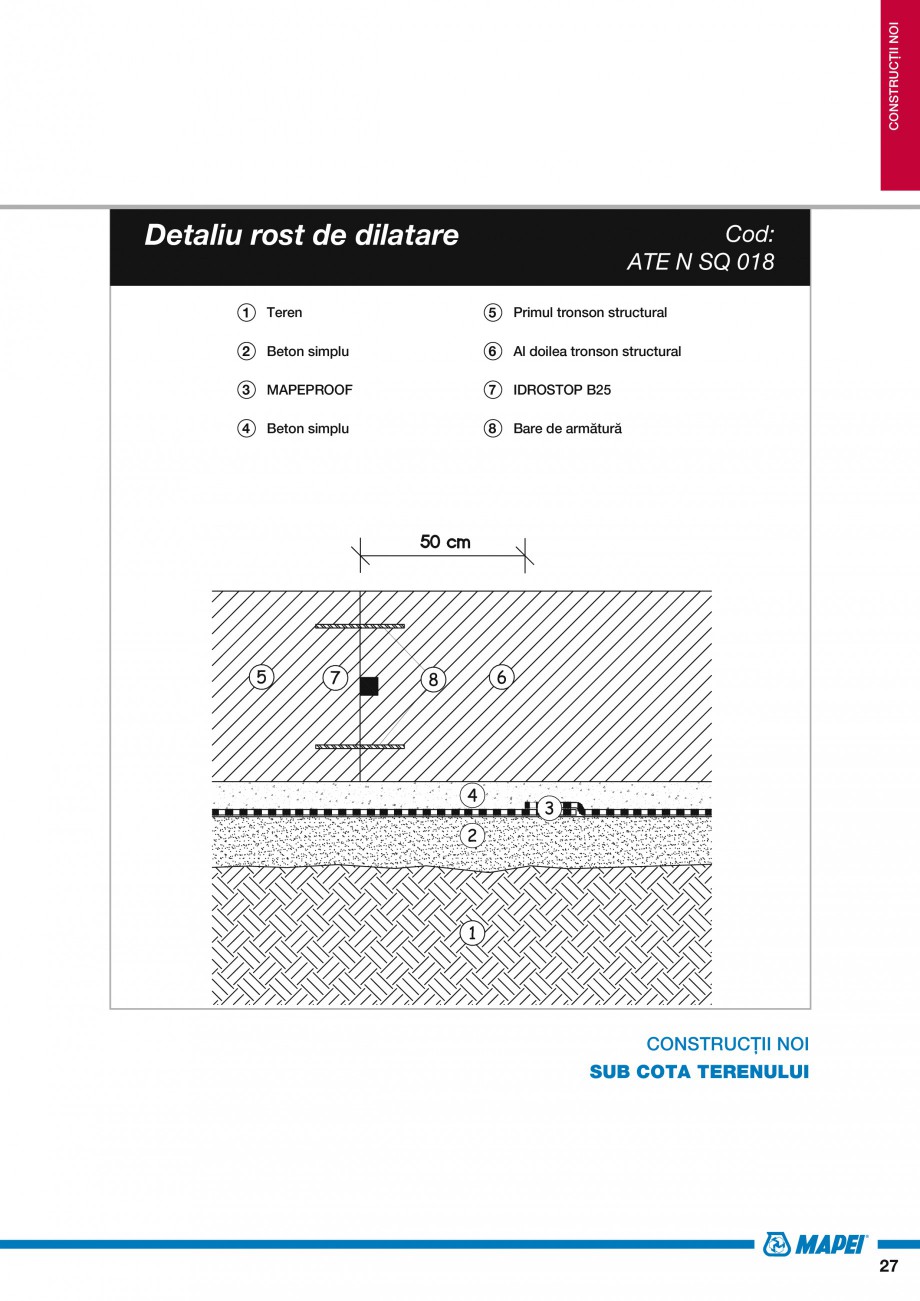

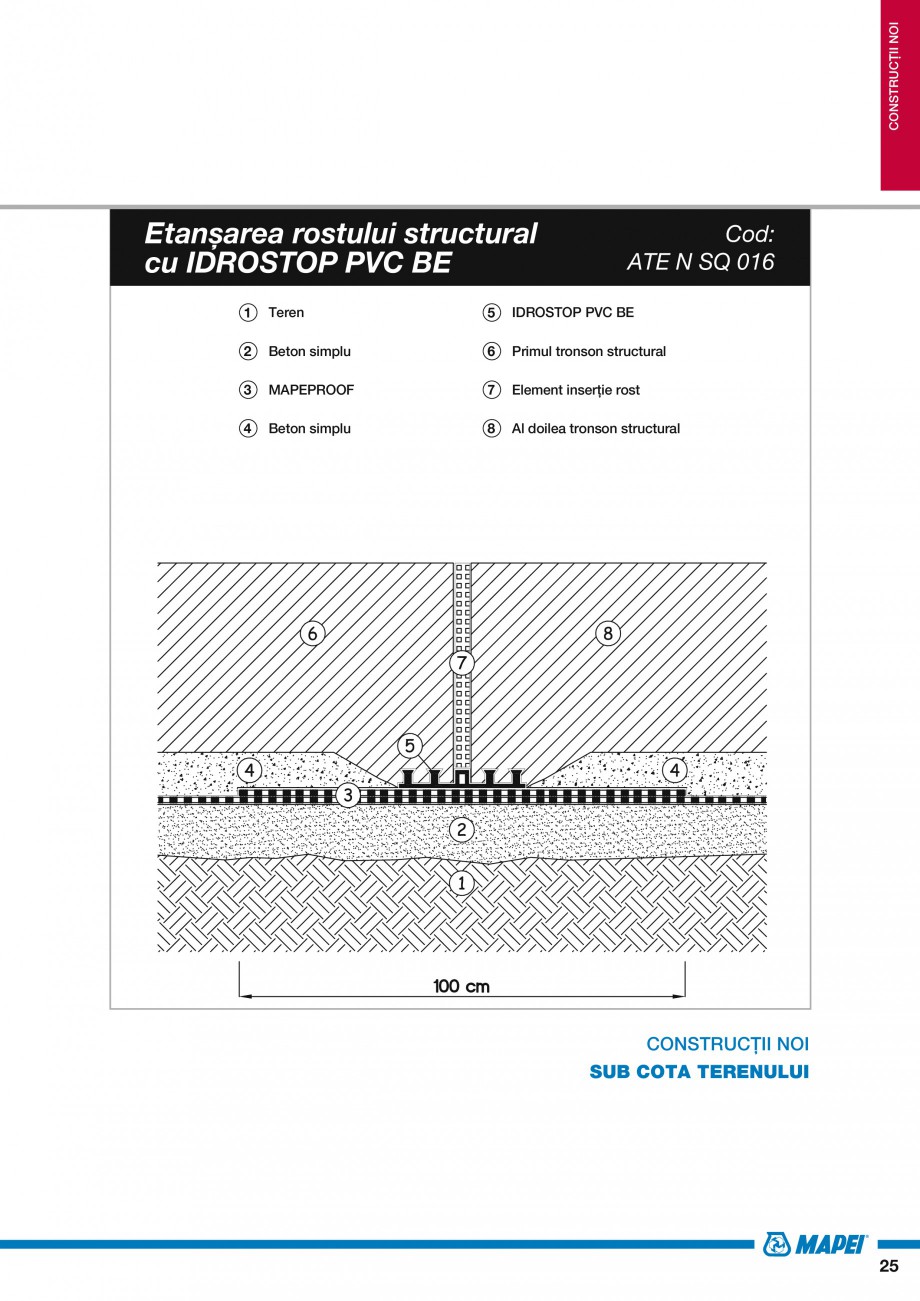

ton simplu 6 MAPEPROOF SWELL 3 MAPEPROOF 7 IDROSTOP PVC BI 4 Primul tronson structural 7 6 5 10 cm 7 4 6 3 2 1 CONSTRUCȚII NOI SUB COTA TERENULUI 24 CONSTRUCȚII NOI Etanșarea rostului structural cu IDROSTOP PVC BE Cod: ATE N SQ 016 1 Teren 5 IDROSTOP PVC BE 2 Beton simplu 6 Primul tronson structural 3 MAPEPROOF 7 Element inserție rost 4 Beton simplu 8 Al doilea tronson structural CONSTRUCȚII NOI SUB COTA TERENULUI 25 Ghid de proiectare pentru IMPERMEABILIZĂRI Etanșarea rostului structural cu IDROSTOP PVC BI Cod: ATE N SQ 017 1 Teren 7 Element inserție rost 2 Țesut nețesut ≥ 250 g/m² 8 IDROSTOP PVC BI 3 MAPEPROOF 9 Al doilea tronson structural 4 MAPEPROOF MASTIC 5 Armături îndoite 6 Primul tronson structural CONSTRUCȚII NOI SUB COTA TERENULUI 26 CONSTRUCȚII NOI Detaliu rost de dilatare Cod: ATE N SQ 018 1 Teren 5 Primul tronson structural 2 Beton simplu 6 Al doilea tronson structura

Pagina 13-Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana ton simplu

6 MAPEPROOF...

Pagina 14 - Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana l

3 MAPEPROOF
...

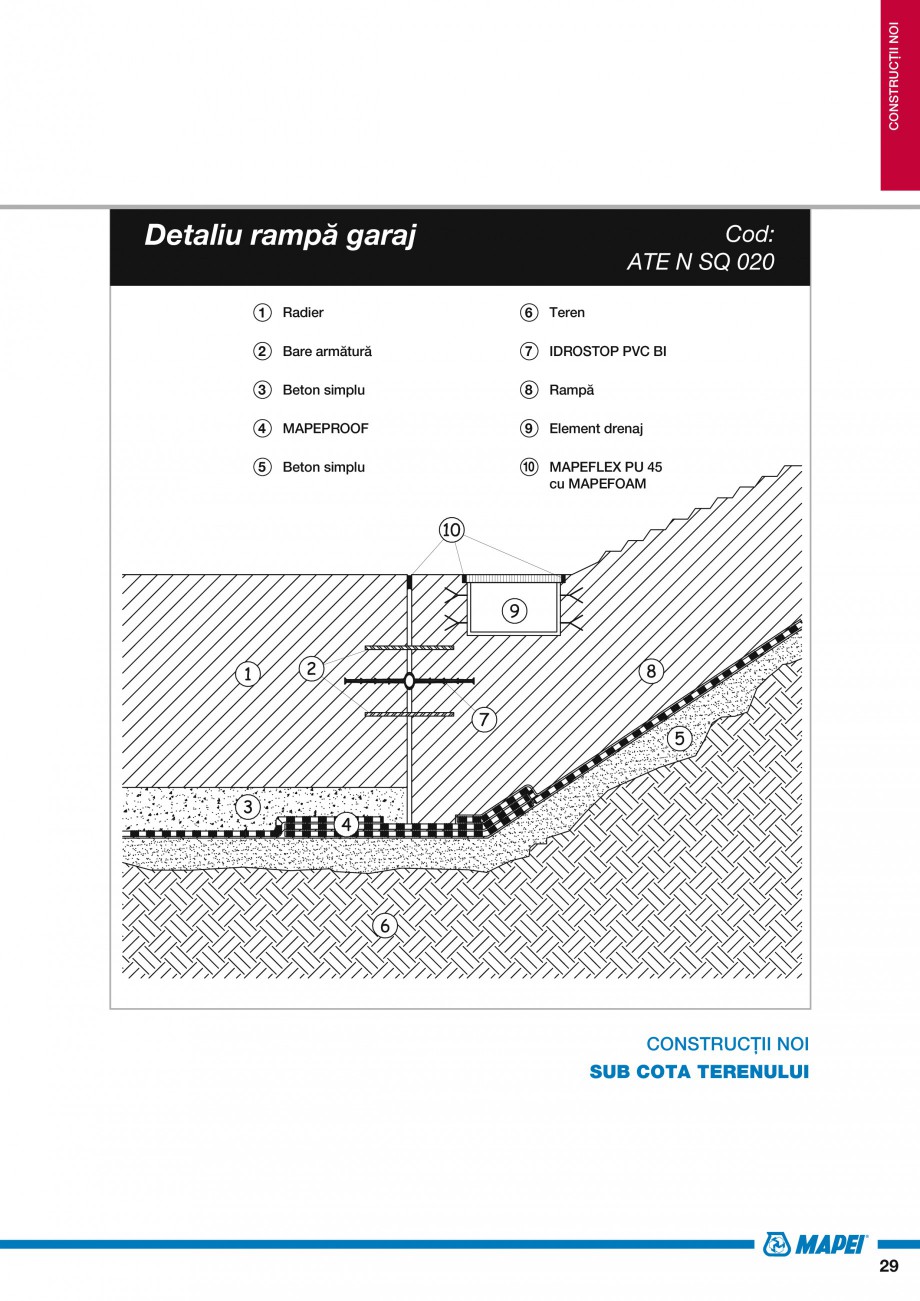

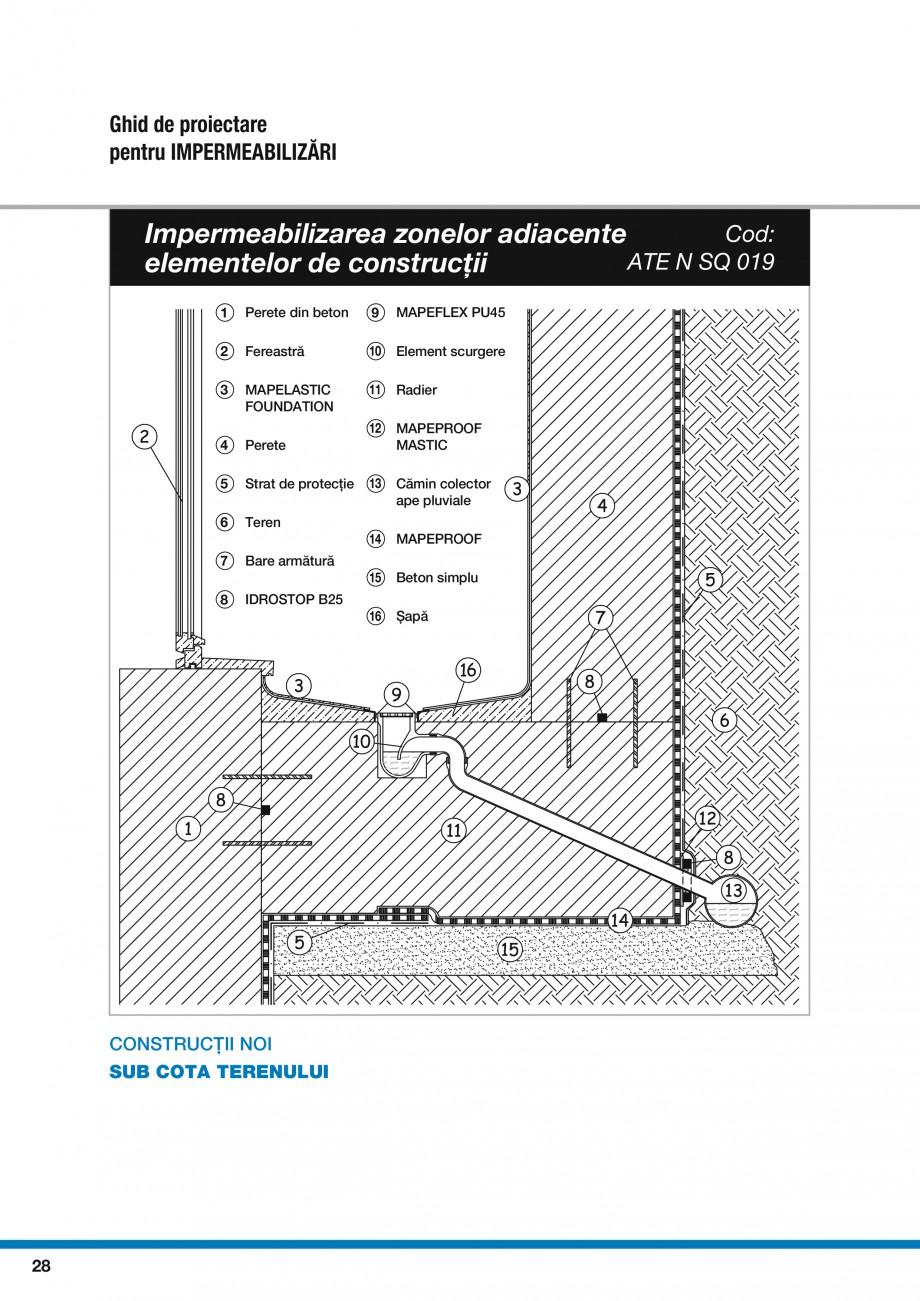

l 3 MAPEPROOF 7 IDROSTOP B25 4 Beton simplu 8 Bare de armătură CONSTRUCȚII NOI SUB COTA TERENULUI 27 Ghid de proiectare pentru IMPERMEABILIZĂRI Cod: Impermeabilizarea zonelor adiacente ATE N SQ 019 elementelor de construcții 1 Perete din beton 9 MAPEFLEX PU45 2 Fereastră 10 Element scurgere 3 MAPELASTIC FOUNDATION 11 Radier 4 Perete 5 Strat de protecție 6 Teren 7 Bare armătură 8 IDROSTOP B25 CONSTRUCȚII NOI SUB COTA TERENULUI 28 12 MAPEPROOF MASTIC 13 Cămin colector ape pluviale 14 MAPEPROOF 15 Beton simplu 16 Șapă CONSTRUCȚII NOI Detaliu rampă garaj Cod: ATE N SQ 020 1 Radier 6 Teren 2 Bare armătură 7 IDROSTOP PVC BI 3 Beton simplu 8 Rampă 4 MAPEPROOF 9 Element drenaj 5 Beton simplu 10 MAPEFLEX PU 45 cu MAPEFOAM CONSTRUCȚII NOI SUB COTA TERENULUI 29 Ghid de proiectare pentru IMPERMEABILIZĂRI Impermeabilizare placă de beton parter Cod: ATE N SQ 021 1 Teren 5 Petic MAPEPROOF 2

Pagina 14-Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana l

3 MAPEPROOF

7 ...

Pagina 15 - Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana Beton simplu

...

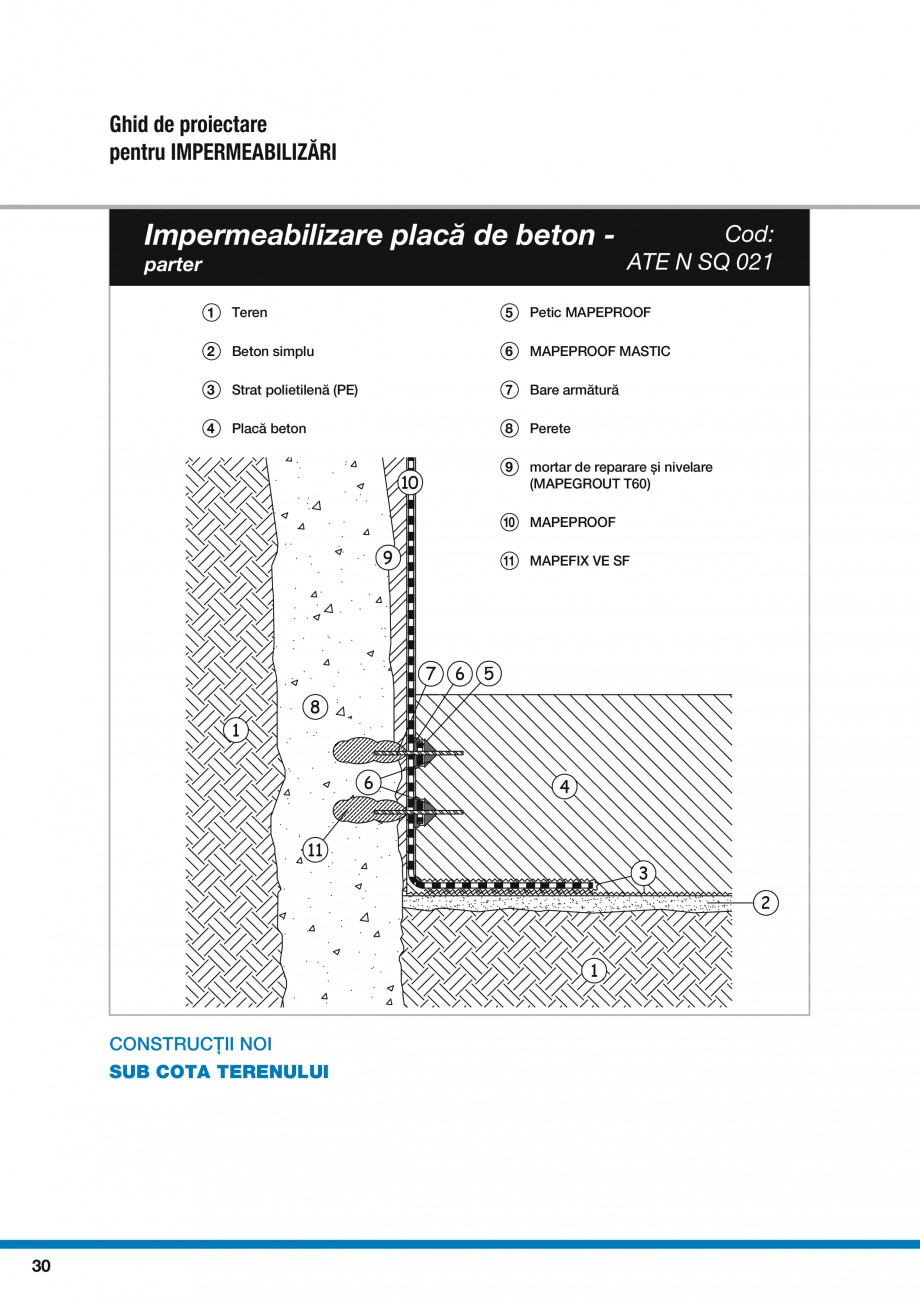

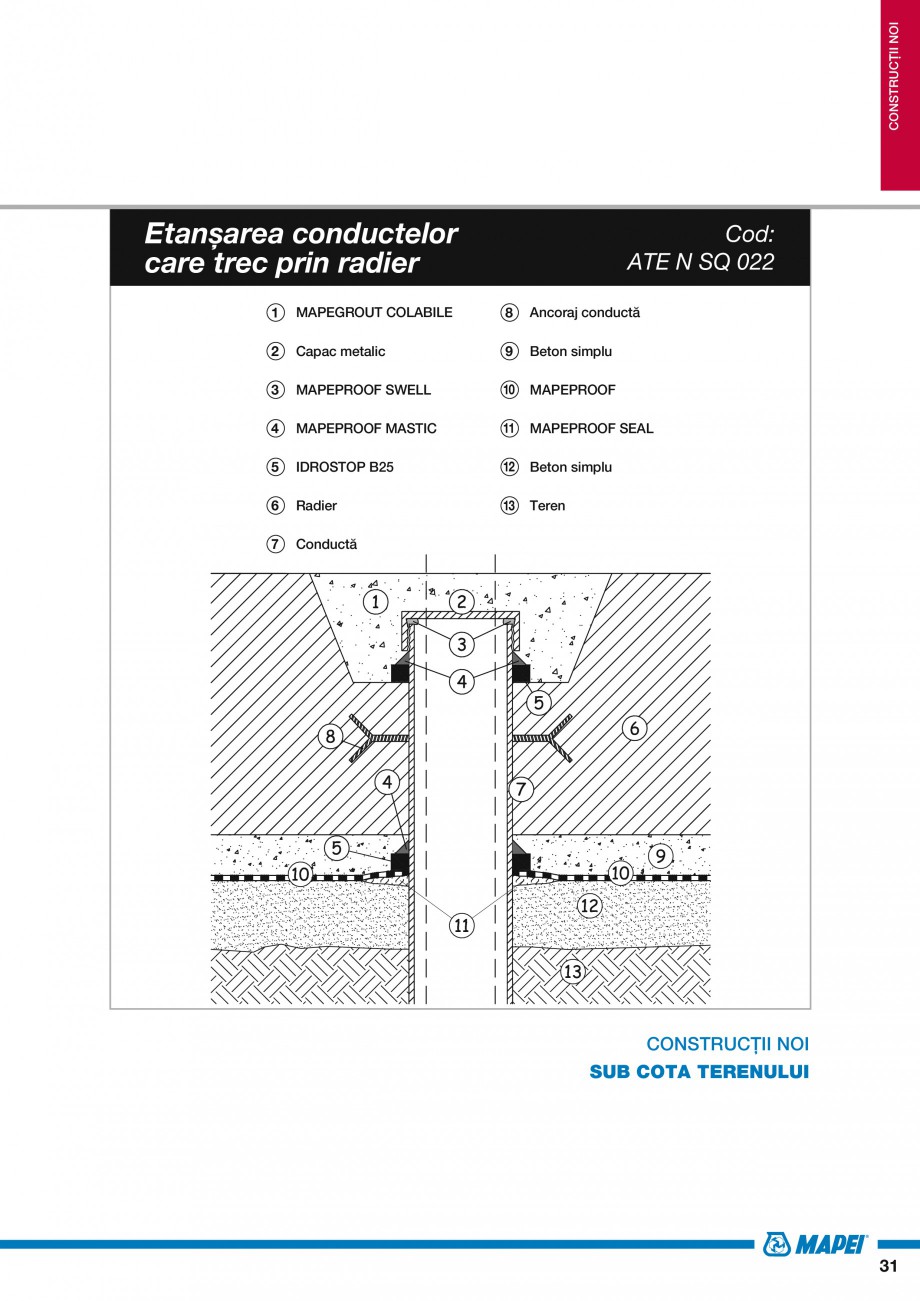

Beton simplu 6 MAPEPROOF MASTIC 3 Strat polietilenă (PE) 7 Bare armătură 4 Placă beton 8 Perete 9 mortar de reparare și nivelare (MAPEGROUT T60) 10 10 MAPEPROOF 9 11 MAPEFIX VE SF 7 1 6 5 8 6 4 11 3 2 1 CONSTRUCȚII NOI SUB COTA TERENULUI 30 CONSTRUCȚII NOI Etanșarea conductelor care trec prin radier Cod: ATE N SQ 022 1 MAPEGROUT COLABILE 8 Ancoraj conductă 2 Capac metalic 9 Beton simplu 3 MAPEPROOF SWELL 10 MAPEPROOF 4 MAPEPROOF MASTIC 11 MAPEPROOF SEAL 5 IDROSTOP B25 12 Beton simplu 6 Radier 13 Teren 7 Conductă CONSTRUCȚII NOI SUB COTA TERENULUI 31 Ghid de proiectare pentru IMPERMEABILIZĂRI Impermeabilizarea cu MAPEPROOF a radierului și cu PLASTIMUL a pereților Cod: ATE N SQ 023 1 Radier 2 Beton simplu 3 MAPEPROOF 4 Beton simplu 9 5 Teren 6 8 11 7 6 Perete din beton 7 IDROSTOP B25 8 MAPEPROOF MASTIC 10 9 Hidroizolație din gama PLASTIMUL 10 Strat de protecție și dr

Pagina 15-Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana Beton simplu

6 ...

Pagina 16 - Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana enaj

3

11 ...

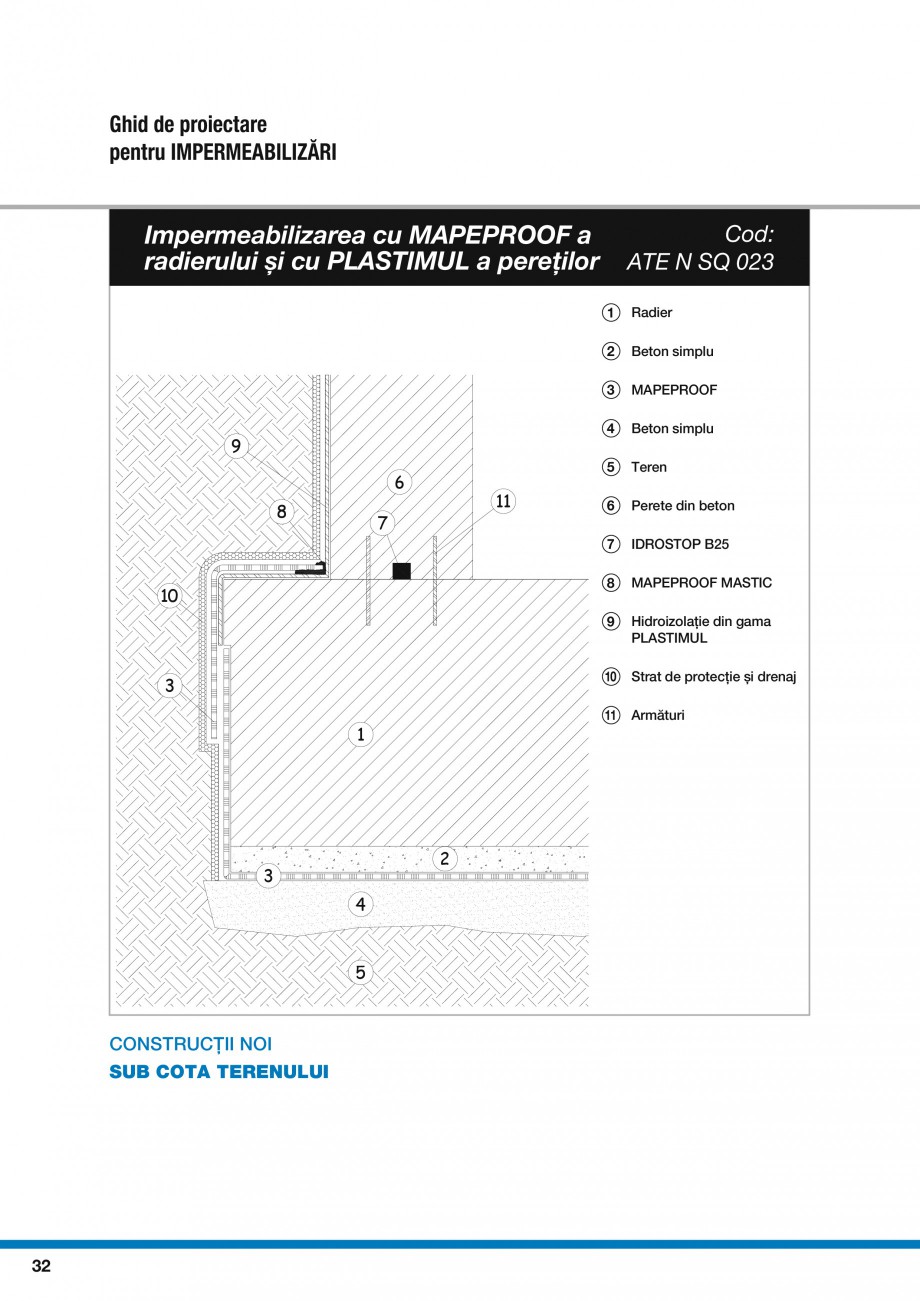

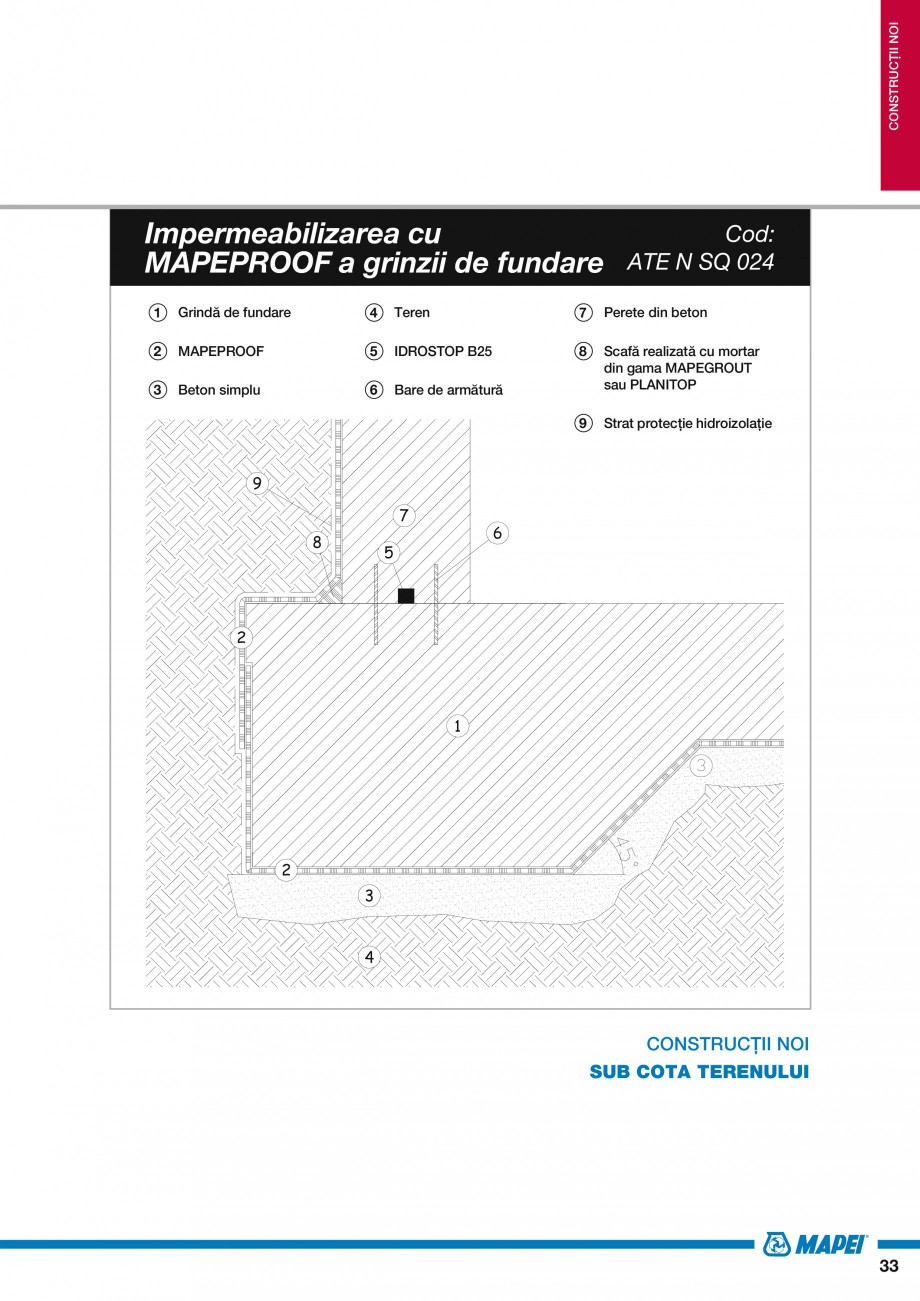

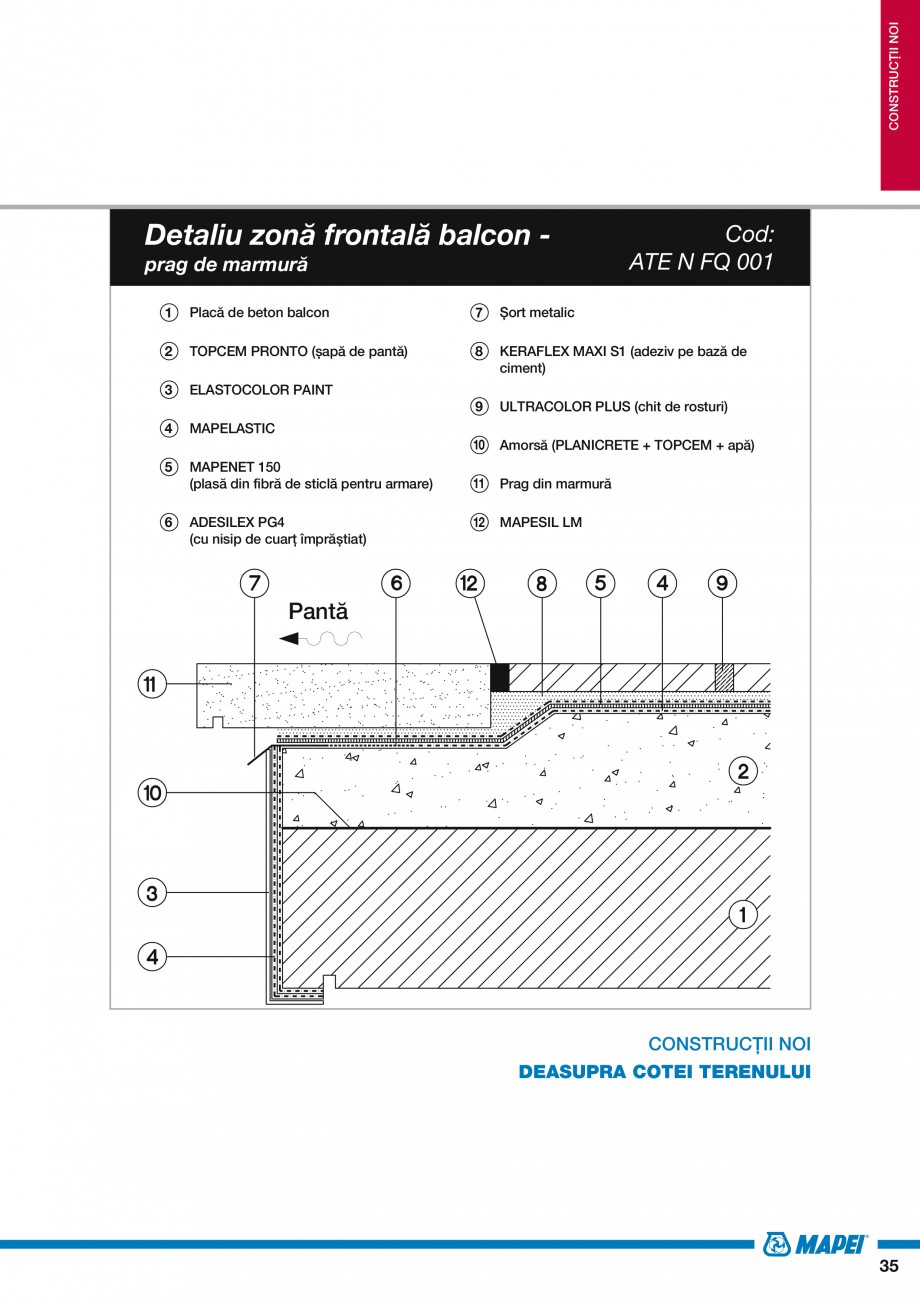

enaj 3 11 Armături 1 2 3 4 5 CONSTRUCȚII NOI SUB COTA TERENULUI 32 CONSTRUCȚII NOI Impermeabilizarea cu MAPEPROOF a grinzii de fundare Cod: ATE N SQ 024 1 Grindă de fundare 4 Teren 7 Perete din beton 2 MAPEPROOF 5 IDROSTOP B25 3 Beton simplu 6 Bare de armătură 8 Scafă realizată cu mortar din gama MAPEGROUT sau PLANITOP 9 Strat protecție hidroizolație 9 7 8 6 5 2 1 2 3 4 CONSTRUCȚII NOI SUB COTA TERENULUI 33 Ghid de proiectare pentru IMPERMEABILIZĂRI Impermeabilizarea radierului și a pereților adiacenți pereților mulați - utilizare panouri OSB Cod: ATE N SQ 025 1 Radier 5 Teren 2 Beton simplu 6 Perete din beton 3 MAPEPROOF 7 IDROSTOP B25 4 Beton simplu 8 Perete mulat 9 Panou OSB sau similar 10 Bare armătură CONSTRUCȚII NOI SUB COTA TERENULUI 34 CONSTRUCȚII NOI Detaliu zonă frontală balcon prag de marmură Cod: ATE N FQ 001 1 Placă de beton balcon 7 Șort metalic 2 TOPCEM PRON

Pagina 16-Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana enaj

3

11 Armături

1

2...

Pagina 17 - Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana TO (șapă de...

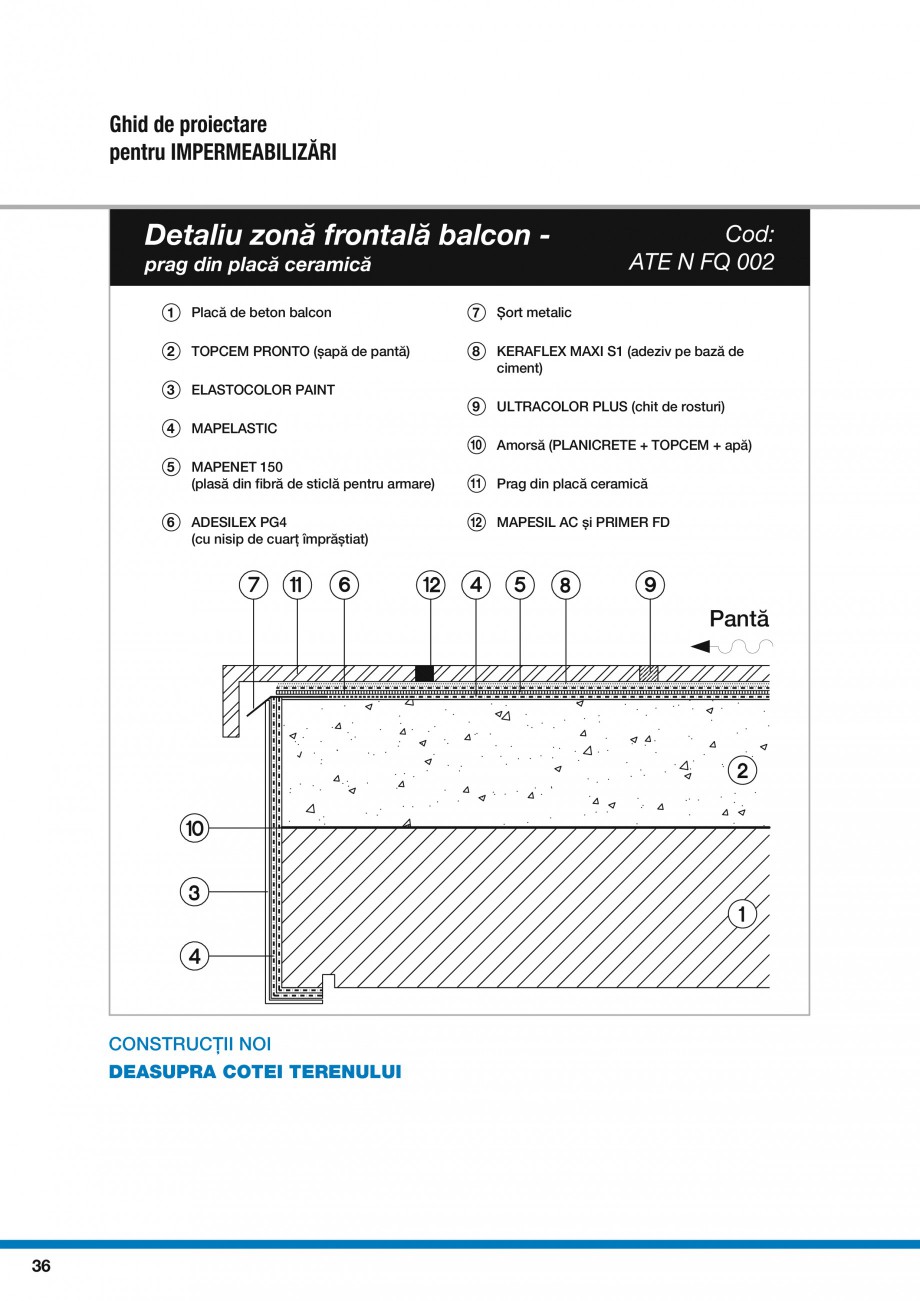

TO (șapă de pantă) 8 KERAFLEX MAXI S1 (adeziv pe bază de ciment) 3 ELASTOCOLOR PAINT 4 MAPELASTIC 9 ULTRACOLOR PLUS (chit de rosturi) 10 Amorsă (PLANICRETE + TOPCEM + apă) 5 MAPENET 150 (plasă din fibră de sticlă pentru armare) 6 ADESILEX PG4 (cu nisip de cuarț împrăștiat) 11 Prag din marmură 12 MAPESIL LM Pantă CONSTRUCȚII NOI DEASUPRA COTEI TERENULUI 35 Ghid de proiectare pentru IMPERMEABILIZĂRI Detaliu zonă frontală balcon prag din placă ceramică Cod: ATE N FQ 002 1 Placă de beton balcon 7 Șort metalic 2 TOPCEM PRONTO (șapă de pantă) 8 KERAFLEX MAXI S1 (adeziv pe bază de ciment) 3 ELASTOCOLOR PAINT 4 MAPELASTIC 5 MAPENET 150 (plasă din fibră de sticlă pentru armare) 6 ADESILEX PG4 (cu nisip de cuarț împrăștiat) 9 ULTRACOLOR PLUS (chit de rosturi) 10 Amorsă (PLANICRETE + TOPCEM + apă) 11 Prag din placă ceramică 12 MAPESIL AC și PRIMER FD Pantă CONSTRUCȚII NOI DEASUPRA COTEI TERENULUI

Pagina 17-Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana TO (șapă de pantă)

8 ...

Pagina 18 - Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana
36
...

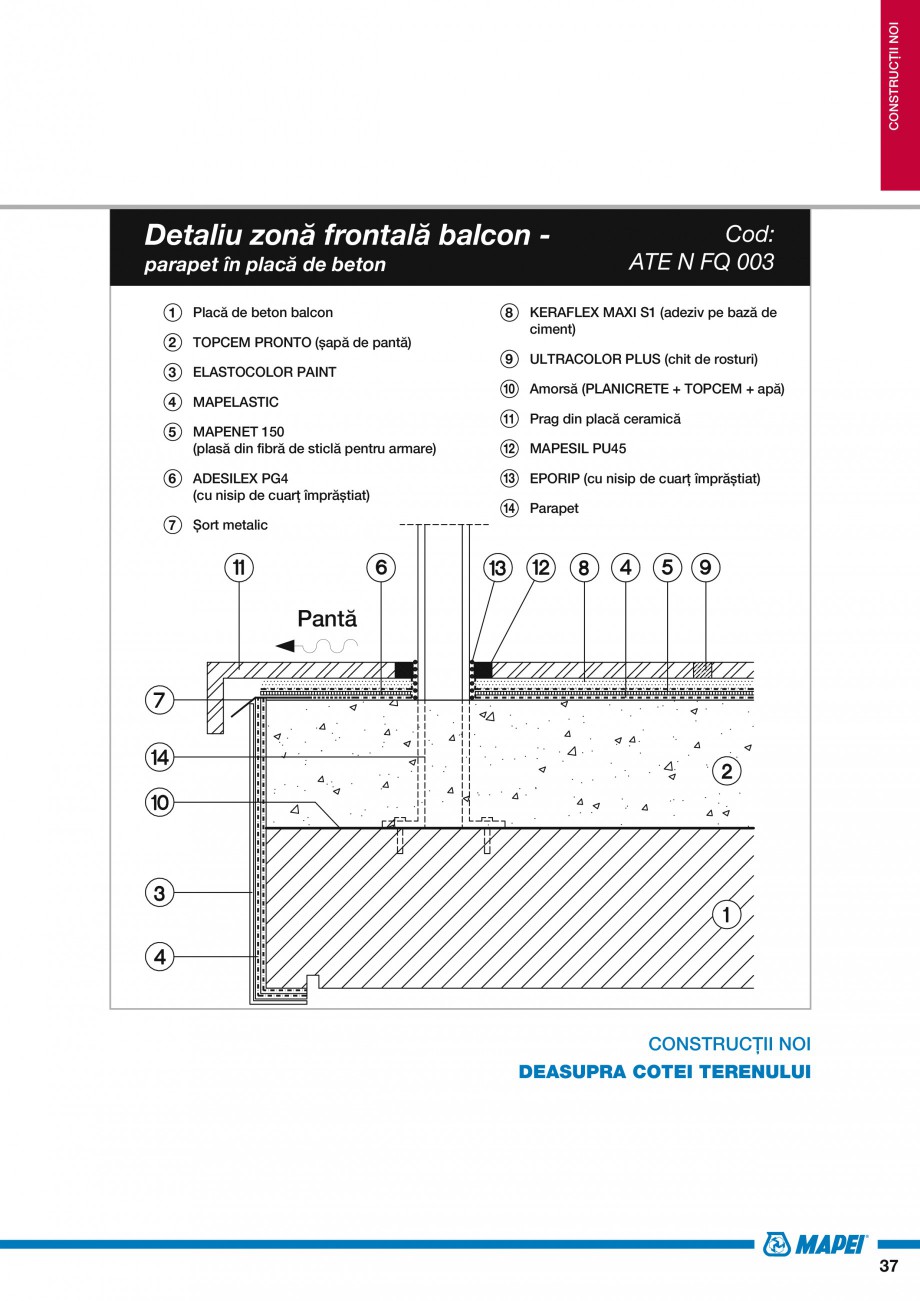

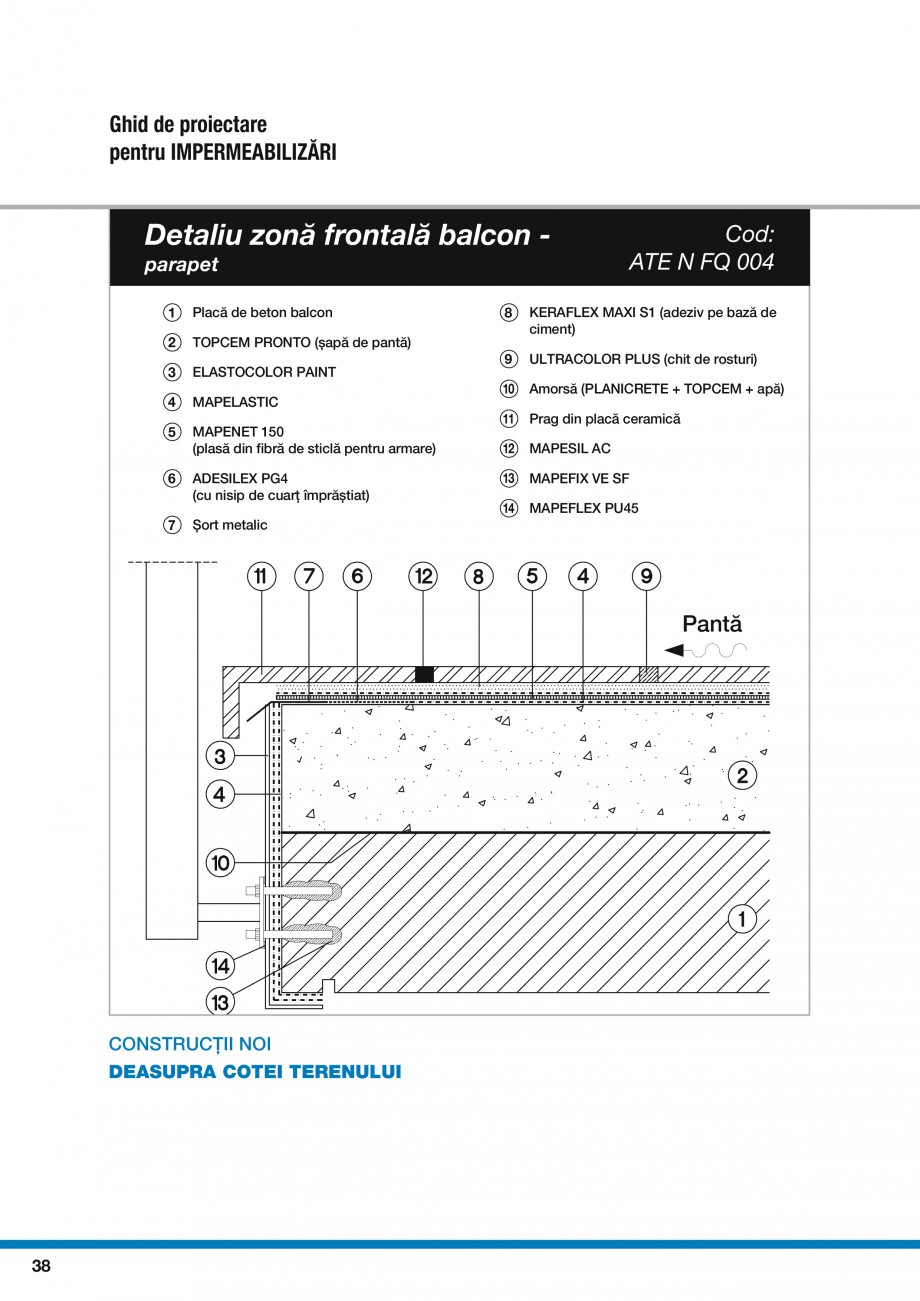

36 CONSTRUCȚII NOI Detaliu zonă frontală balcon parapet în placă de beton 1 Placă de beton balcon 2 TOPCEM PRONTO (șapă de pantă) 3 ELASTOCOLOR PAINT 4 MAPELASTIC 5 MAPENET 150 (plasă din fibră de sticlă pentru armare) 6 ADESILEX PG4 (cu nisip de cuarț împrăștiat) 7 Șort metalic Cod: ATE N FQ 003 8 KERAFLEX MAXI S1 (adeziv pe bază de ciment) 9 ULTRACOLOR PLUS (chit de rosturi) 10 Amorsă (PLANICRETE + TOPCEM + apă) 11 Prag din placă ceramică 12 MAPESIL PU45 13 EPORIP (cu nisip de cuarț împrăștiat) 14 Parapet Pantă CONSTRUCȚII NOI DEASUPRA COTEI TERENULUI 37 Ghid de proiectare pentru IMPERMEABILIZĂRI Detaliu zonă frontală balcon parapet 1 Placă de beton balcon 2 TOPCEM PRONTO (șapă de pantă) 3 ELASTOCOLOR PAINT 4 MAPELASTIC 5 MAPENET 150 (plasă din fibră de sticlă pentru armare) 6 ADESILEX PG4 (cu nisip de cuarț împrăștiat) 7 Șort metalic Cod: ATE N FQ 004 8 KERAFLEX MAXI S1 (adeziv pe baz�

Pagina 18-Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana
36

CONSTRUCȚII NOI
...

Pagina 19 - Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana � de
ciment)
9 ...

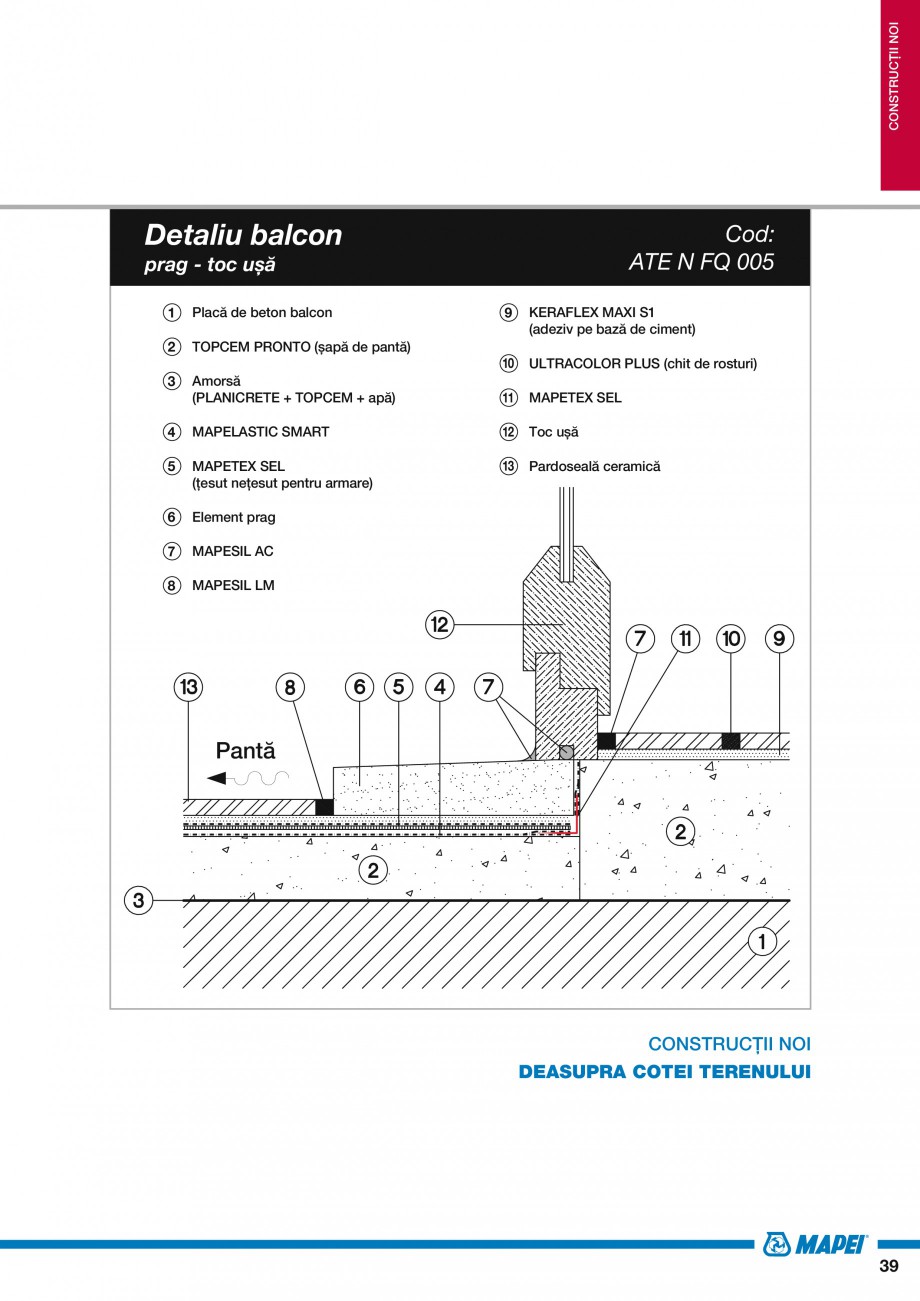

� de ciment) 9 ULTRACOLOR PLUS (chit de rosturi) 10 Amorsă (PLANICRETE + TOPCEM + apă) 11 Prag din placă ceramică 12 MAPESIL AC 13 MAPEFIX VE SF 14 MAPEFLEX PU45 Pantă CONSTRUCȚII NOI DEASUPRA COTEI TERENULUI 38 CONSTRUCȚII NOI Detaliu balcon Cod: ATE N FQ 005 prag - toc ușă 1 Placă de beton balcon 2 TOPCEM PRONTO (șapă de pantă) 9 KERAFLEX MAXI S1 (adeziv pe bază de ciment) 10 ULTRACOLOR PLUS (chit de rosturi) 3 Amorsă (PLANICRETE + TOPCEM + apă) 11 MAPETEX SEL 4 MAPELASTIC SMART 12 Toc ușă 5 MAPETEX SEL (țesut nețesut pentru armare) 13 Pardoseală ceramică 6 Element prag 7 MAPESIL AC 8 MAPESIL LM Pantă CONSTRUCȚII NOI DEASUPRA COTEI TERENULUI 39 Ghid de proiectare pentru IMPERMEABILIZĂRI Detaliu îmbinare pardoseală plintă - perete terasă exterior Cod: ATE N FQ 006 1 Placă de beton balcon 9 Tencuială 2 TOPCEM PRONTO (șapă de pantă) 10 MAPEBAND 3 Folie polietilenă (PE) 11 Plint

Pagina 19-Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana � de
ciment)
9 ULTRACOLOR ...

Pagina 20 - Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana ă

4 ...

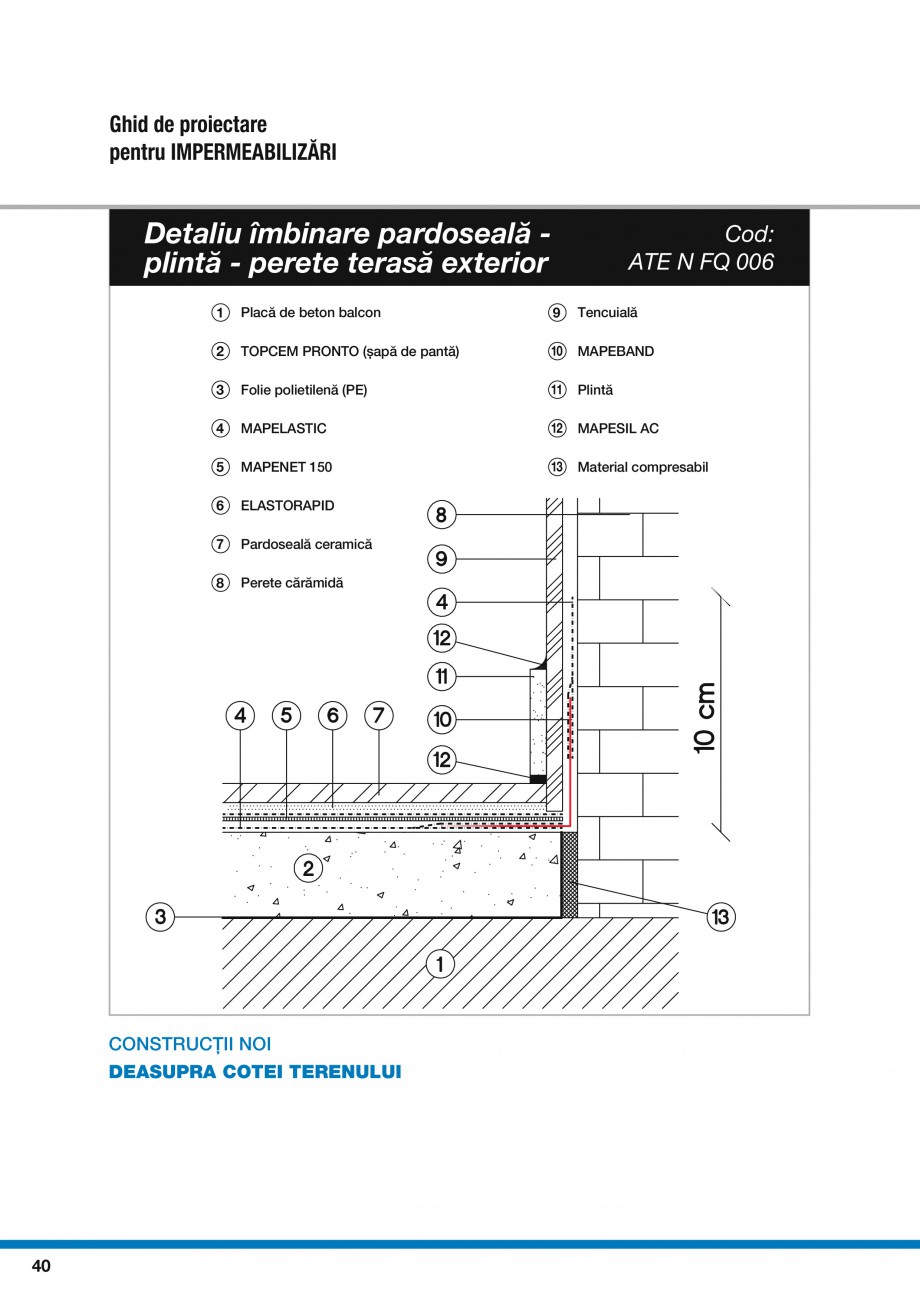

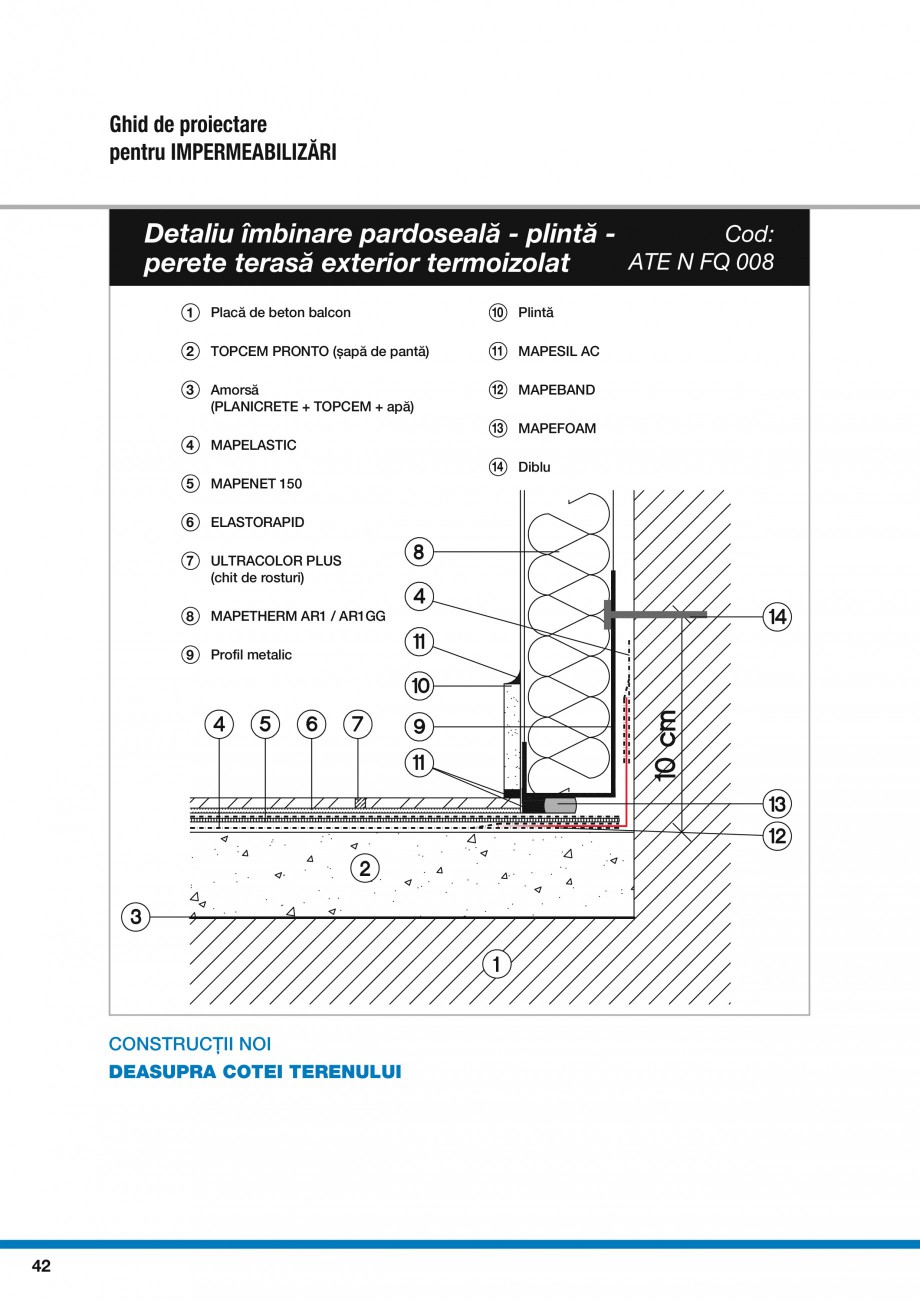

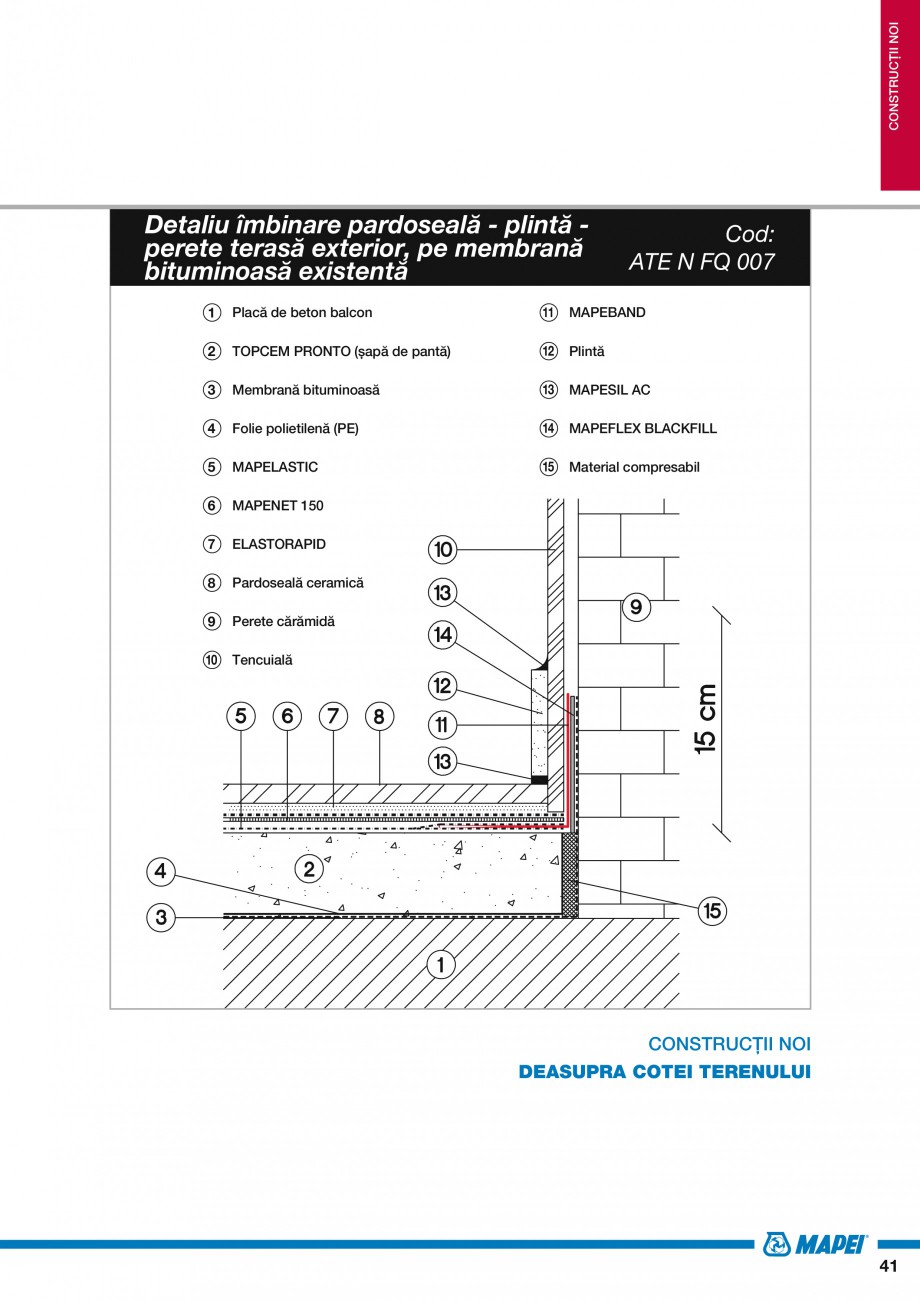

ă 4 MAPELASTIC 12 MAPESIL AC 5 MAPENET 150 13 Material compresabil 6 ELASTORAPID 7 Pardoseală ceramică 8 Perete cărămidă CONSTRUCȚII NOI DEASUPRA COTEI TERENULUI 40 CONSTRUCȚII NOI Detaliu îmbinare pardoseală - plintă perete terasă exterior, pe membrană bituminoasă existentă Cod: ATE N FQ 007 1 Placă de beton balcon 11 MAPEBAND 2 TOPCEM PRONTO (șapă de pantă) 12 Plintă 3 Membrană bituminoasă 13 MAPESIL AC 4 Folie polietilenă (PE) 14 MAPEFLEX BLACKFILL 5 MAPELASTIC 15 Material compresabil 6 MAPENET 150 7 ELASTORAPID 8 Pardoseală ceramică 9 Perete cărămidă 10 Tencuială CONSTRUCȚII NOI DEASUPRA COTEI TERENULUI 41 Ghid de proiectare pentru IMPERMEABILIZĂRI Cod: Detaliu îmbinare pardoseală - plintă ATE N FQ 008 perete terasă exterior termoizolat 1 Placă de beton balcon 10 Plintă 2 TOPCEM PRONTO (șapă de pantă) 11 MAPESIL AC 3 Amorsă (PLANICRETE + TOPCEM + apă) 12 MAPEBAND

Pagina 20-Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana ă

4 MAPELASTIC

12 ...

Pagina 21 - Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana 4 MAPELASTIC
5 ...

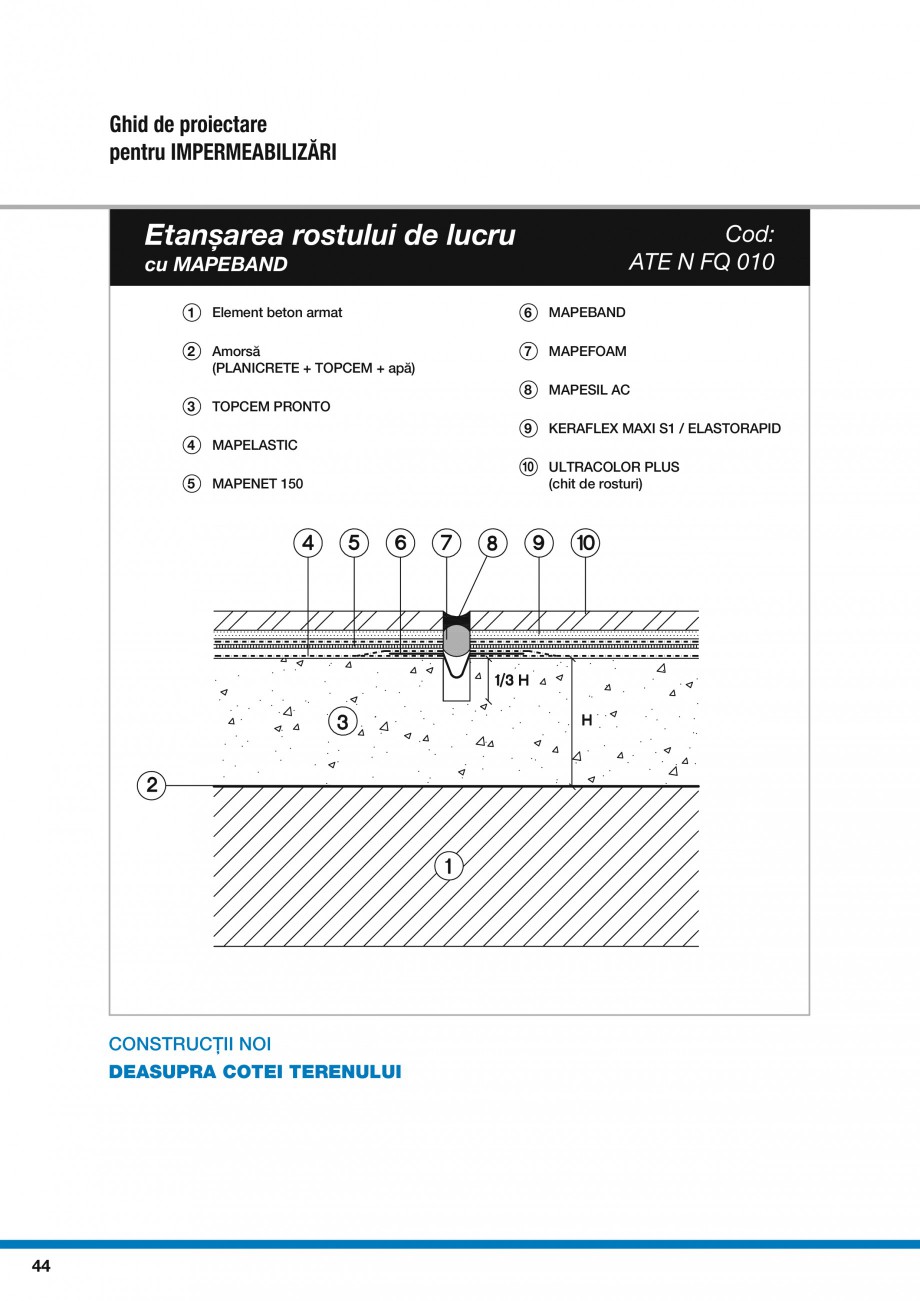

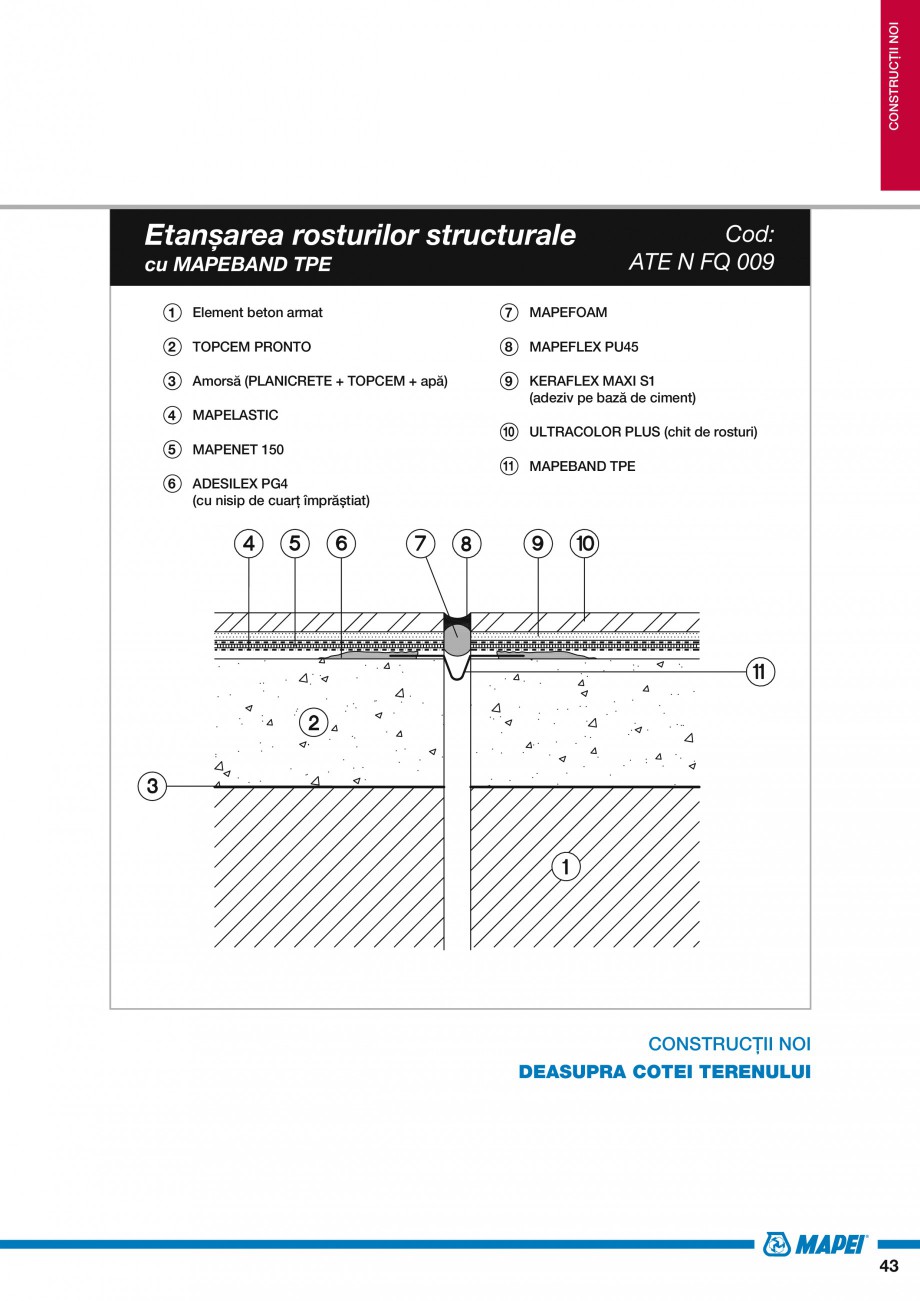

4 MAPELASTIC 5 MAPENET 150 6 ELASTORAPID 7 ULTRACOLOR PLUS (chit de rosturi) 8 MAPETHERM AR1 / AR1GG 9 Profil metalic CONSTRUCȚII NOI DEASUPRA COTEI TERENULUI 42 13 MAPEFOAM 14 Diblu CONSTRUCȚII NOI Etanșarea rosturilor structurale cu MAPEBAND TPE Cod: ATE N FQ 009 1 Element beton armat 7 MAPEFOAM 2 TOPCEM PRONTO 8 MAPEFLEX PU45 3 Amorsă (PLANICRETE + TOPCEM + apă) 9 KERAFLEX MAXI S1 (adeziv pe bază de ciment) 4 MAPELASTIC 5 MAPENET 150 10 ULTRACOLOR PLUS (chit de rosturi) 11 MAPEBAND TPE 6 ADESILEX PG4 (cu nisip de cuarț împrăștiat) CONSTRUCȚII NOI DEASUPRA COTEI TERENULUI 43 Ghid de proiectare pentru IMPERMEABILIZĂRI Etanșarea rostului de lucru Cod: ATE N FQ 010 cu MAPEBAND 1 Element beton armat 6 MAPEBAND 2 Amorsă (PLANICRETE + TOPCEM + apă) 7 MAPEFOAM 3 TOPCEM PRONTO 4 MAPELASTIC 5 MAPENET 150 CONSTRUCȚII NOI DEASUPRA COTEI TERENULUI 44 8 MAPESIL AC 9 KERAFLEX MAXI S1 / ELASTORAPID 10 ULT

Pagina 21-Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana 4 MAPELASTIC
5 MAPENET...

Pagina 22 - Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana RACOLOR PLUS...

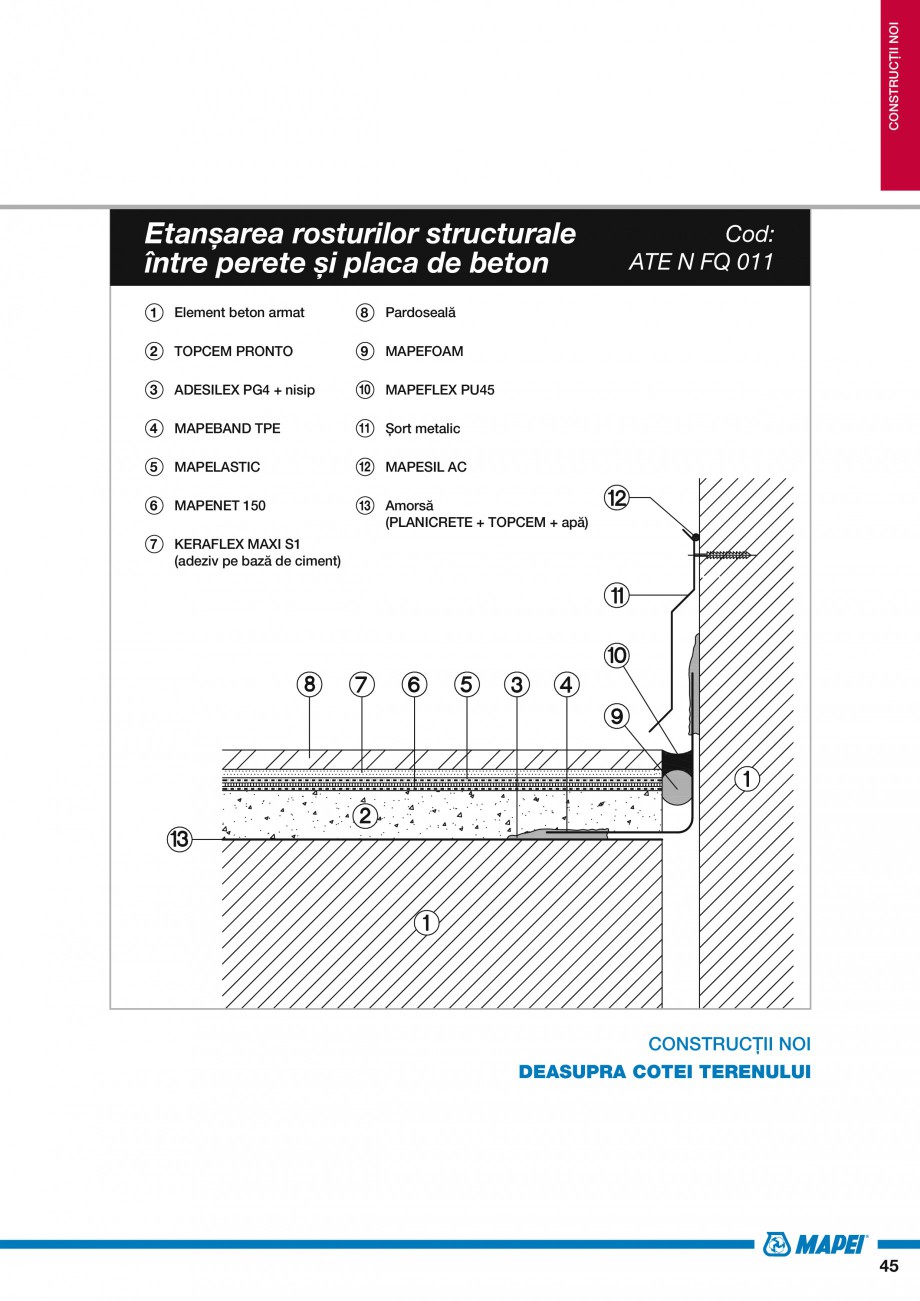

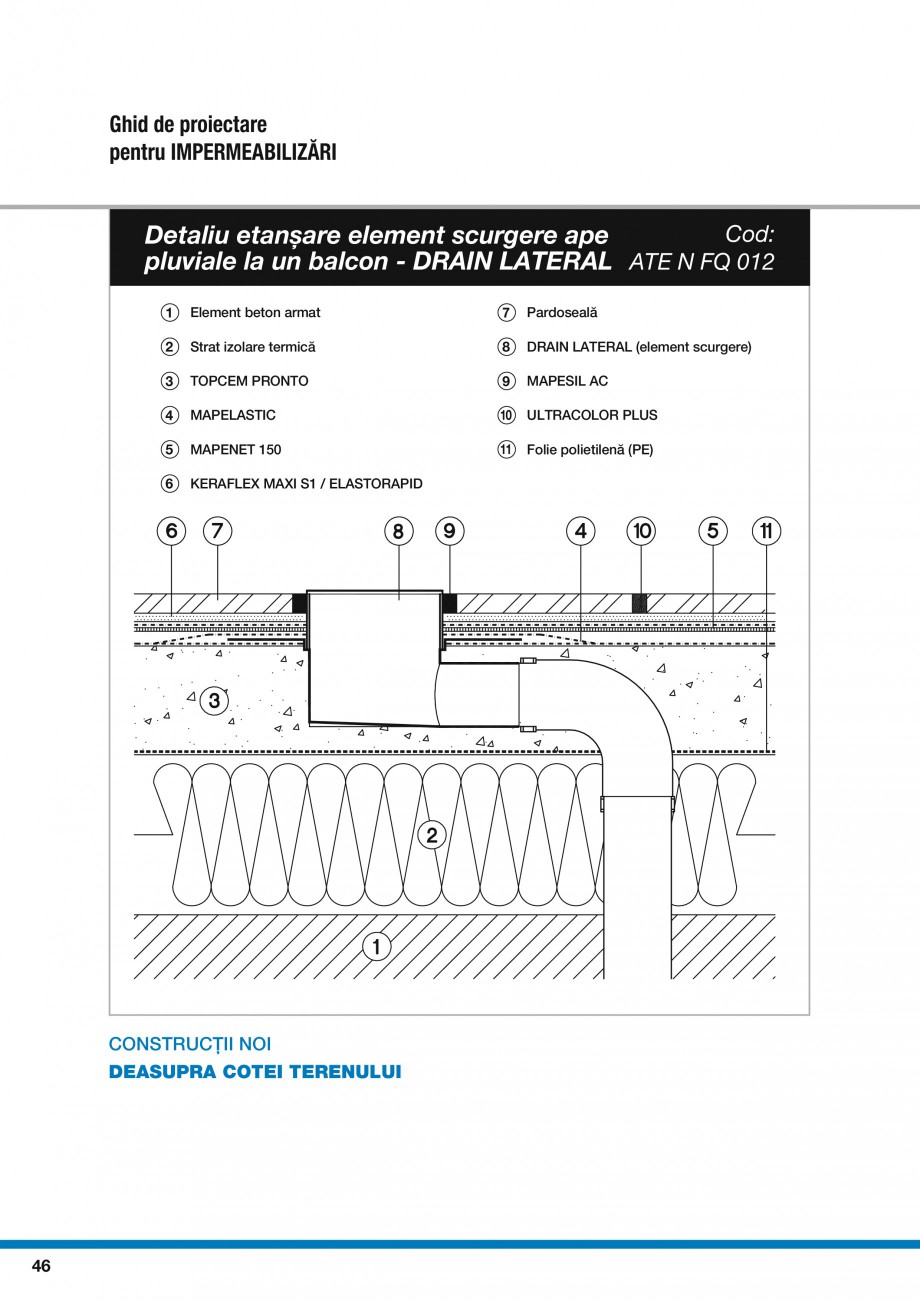

RACOLOR PLUS (chit de rosturi) CONSTRUCȚII NOI Etanșarea rosturilor structurale între perete și placa de beton 1 Element beton armat 8 Pardoseală 2 TOPCEM PRONTO 9 MAPEFOAM 3 ADESILEX PG4 + nisip 10 MAPEFLEX PU45 4 MAPEBAND TPE 11 Șort metalic 5 MAPELASTIC 12 MAPESIL AC 6 MAPENET 150 Cod: ATE N FQ 011 13 Amorsă (PLANICRETE + TOPCEM + apă) 7 KERAFLEX MAXI S1 (adeziv pe bază de ciment) CONSTRUCȚII NOI DEASUPRA COTEI TERENULUI 45 Ghid de proiectare pentru IMPERMEABILIZĂRI Cod: Detaliu etanșare element scurgere ape pluviale la un balcon - DRAIN LATERAL ATE N FQ 012 1 Element beton armat 7 Pardoseală 2 Strat izolare termică 8 DRAIN LATERAL (element scurgere) 3 TOPCEM PRONTO 9 MAPESIL AC 4 MAPELASTIC 10 ULTRACOLOR PLUS 5 MAPENET 150 11 Folie polietilenă (PE) 6 KERAFLEX MAXI S1 / ELASTORAPID CONSTRUCȚII NOI DEASUPRA COTEI TERENULUI 46 CONSTRUCȚII NOI Cod: Detaliu etanșare element scurgere ape pluvia

Pagina 22-Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana RACOLOR PLUS
(chit de...

Pagina 23 - Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana le la un balcon ...

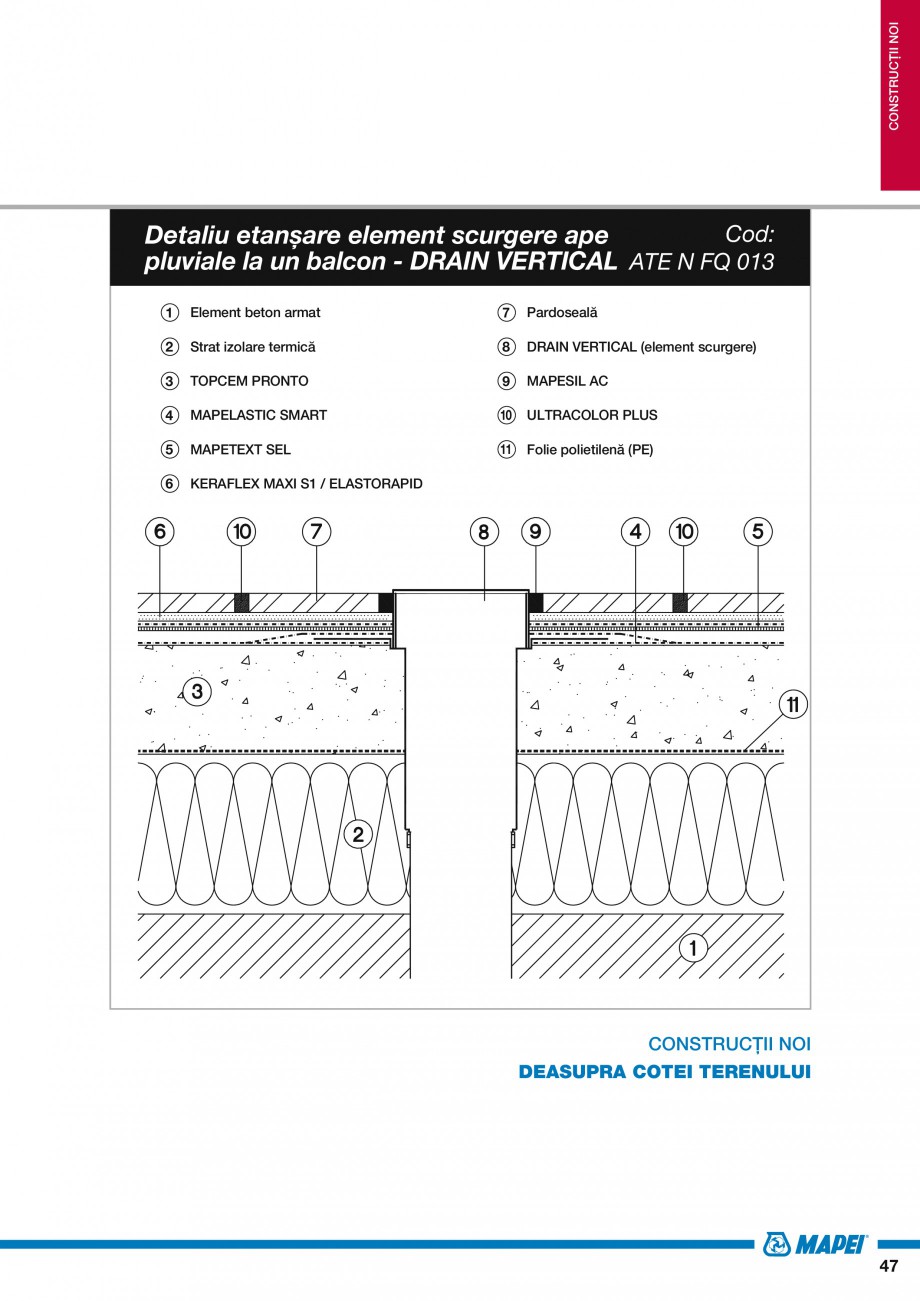

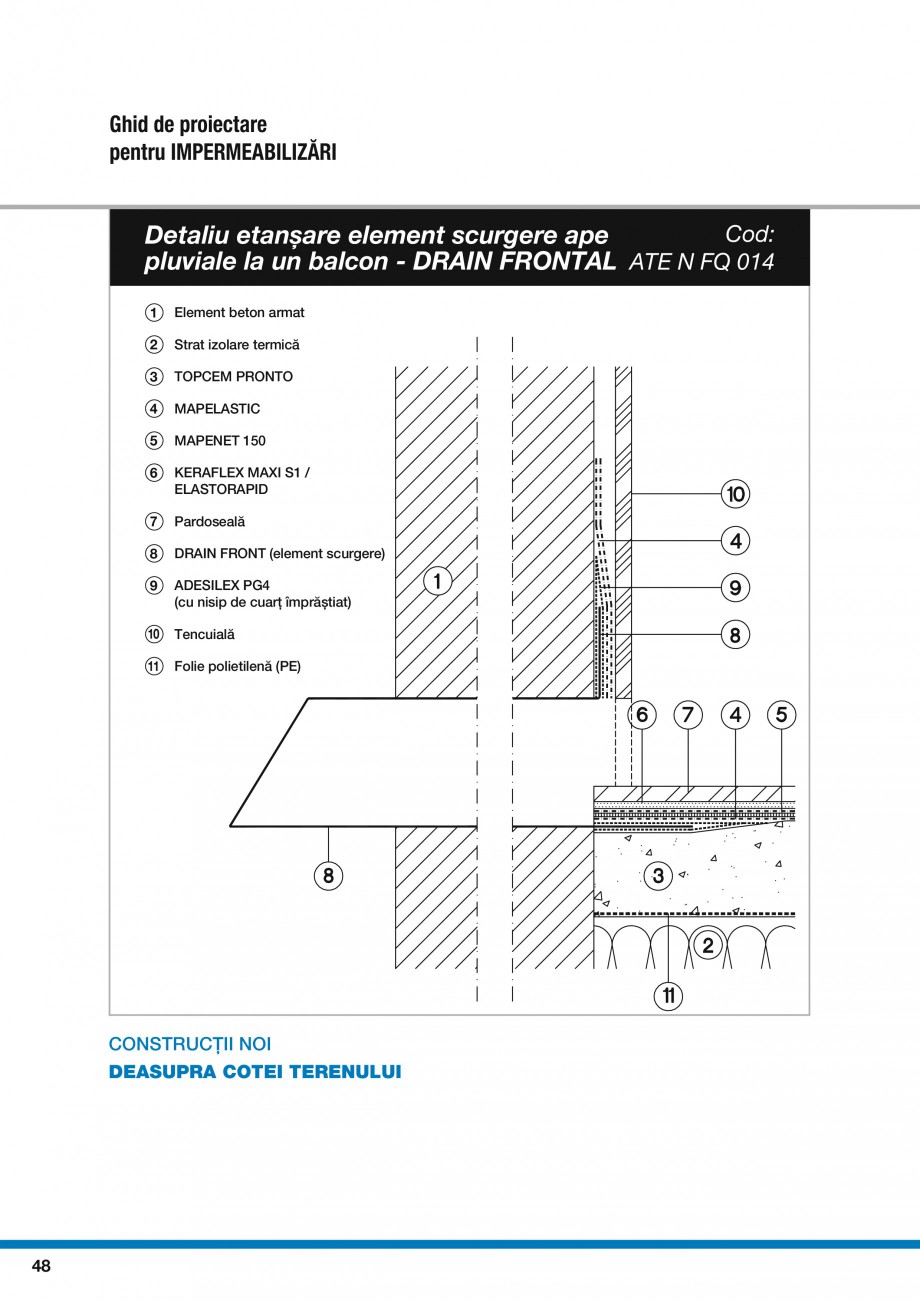

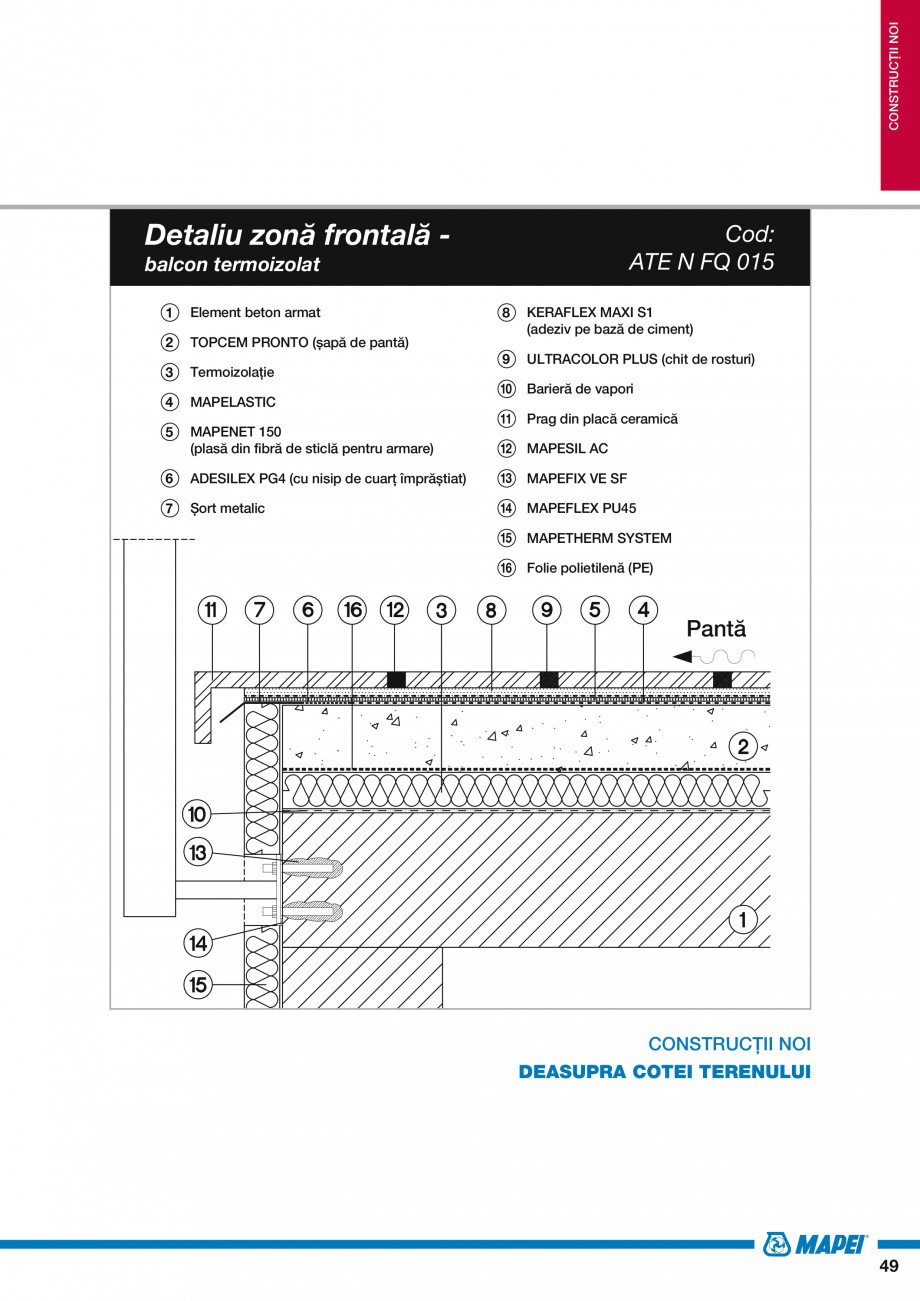

le la un balcon - DRAIN VERTICAL ATE N FQ 013 1 Element beton armat 7 Pardoseală 2 Strat izolare termică 8 DRAIN VERTICAL (element scurgere) 3 TOPCEM PRONTO 9 MAPESIL AC 4 MAPELASTIC SMART 10 ULTRACOLOR PLUS 5 MAPETEXT SEL 11 Folie polietilenă (PE) 6 KERAFLEX MAXI S1 / ELASTORAPID CONSTRUCȚII NOI DEASUPRA COTEI TERENULUI 47 Ghid de proiectare pentru IMPERMEABILIZĂRI Cod: Detaliu etanșare element scurgere ape pluviale la un balcon - DRAIN FRONTAL ATE N FQ 014 1 Element beton armat 2 Strat izolare termică 3 TOPCEM PRONTO 4 MAPELASTIC 5 MAPENET 150 6 KERAFLEX MAXI S1 / ELASTORAPID 7 Pardoseală 8 DRAIN FRONT (element scurgere) 9 ADESILEX PG4 (cu nisip de cuarț împrăștiat) 10 Tencuială 11 Folie polietilenă (PE) CONSTRUCȚII NOI DEASUPRA COTEI TERENULUI 48 CONSTRUCȚII NOI Detaliu zonă frontală - Cod: ATE N FQ 015 balcon termoizolat 1 Element beton armat 2 TOPCEM PRONTO (șapă de pantă) 3 Termoizolație 4 M

Pagina 23-Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana le la un balcon - DRAIN...

Pagina 24 - Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana APELASTIC
5 ...

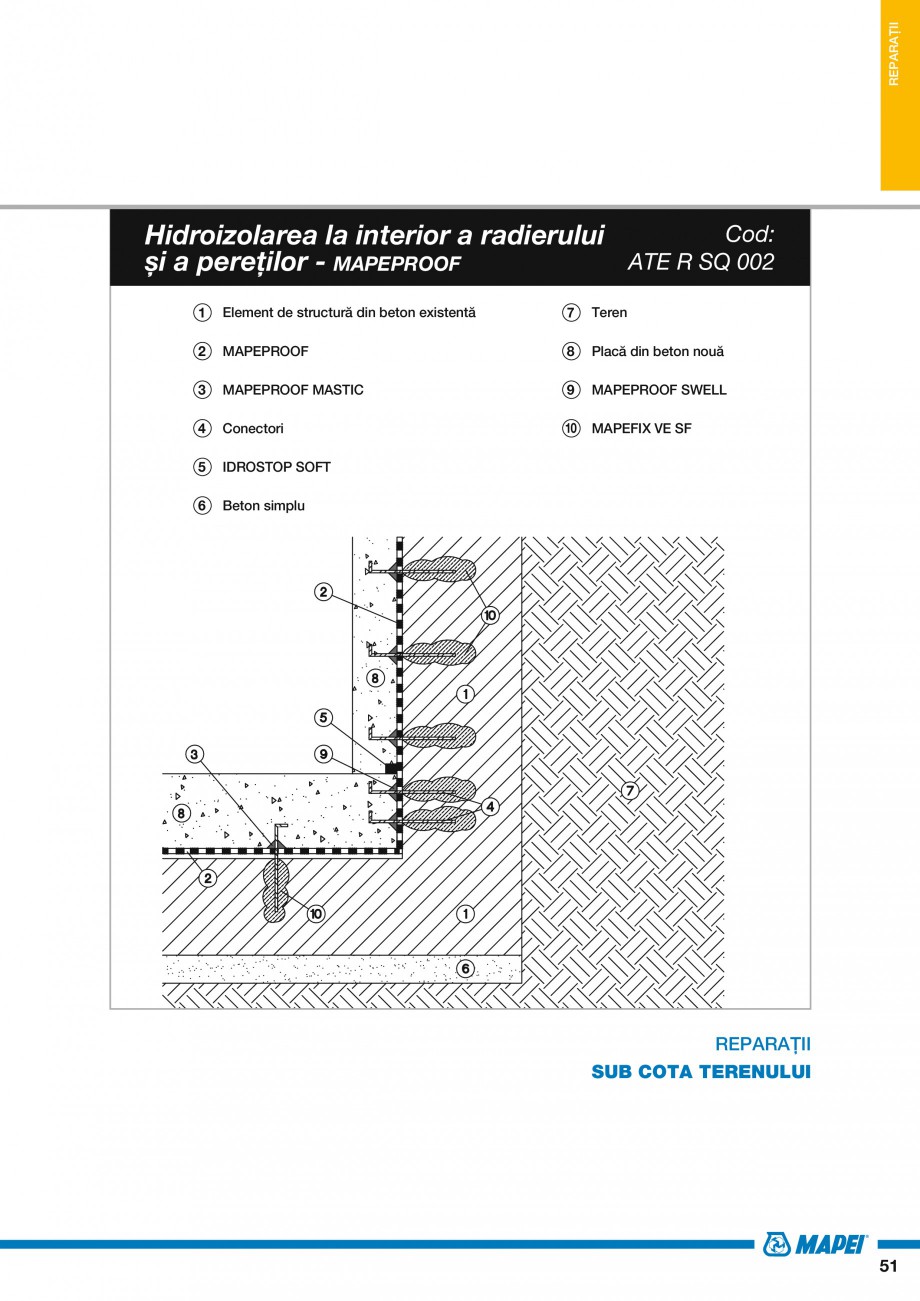

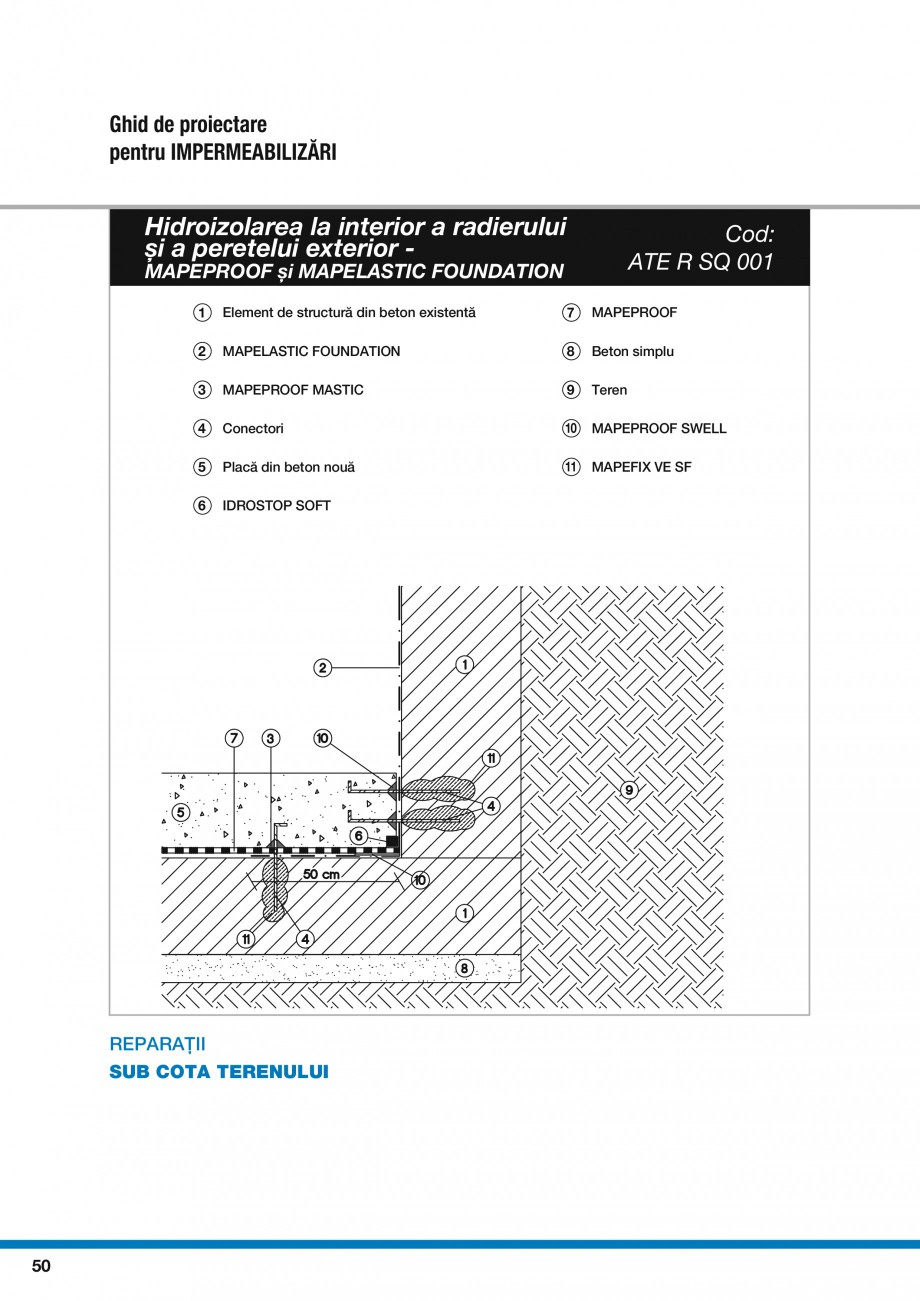

APELASTIC 5 MAPENET 150 (plasă din fibră de sticlă pentru armare) 8 KERAFLEX MAXI S1 (adeziv pe bază de ciment) 9 ULTRACOLOR PLUS (chit de rosturi) 10 Barieră de vapori 11 Prag din placă ceramică 12 MAPESIL AC 6 ADESILEX PG4 (cu nisip de cuarț împrăștiat) 13 MAPEFIX VE SF 7 Șort metalic 14 MAPEFLEX PU45 15 MAPETHERM SYSTEM 16 Folie polietilenă (PE) Pantă CONSTRUCȚII NOI DEASUPRA COTEI TERENULUI 49 Ghid de proiectare pentru IMPERMEABILIZĂRI Hidroizolarea la interior a radierului și a peretelui exterior - Cod: ATE R SQ 001 MAPEPROOF și MAPELASTIC FOUNDATION 1 Element de structură din beton existentă 7 MAPEPROOF 2 MAPELASTIC FOUNDATION 8 Beton simplu 3 MAPEPROOF MASTIC 9 Teren 4 Conectori 10 MAPEPROOF SWELL 5 Placă din beton nouă 11 MAPEFIX VE SF 6 IDROSTOP SOFT REPARAȚII SUB COTA TERENULUI 50 REPARAȚII Cod: Hidroizolarea la interior a radierului ATE R SQ 002 și a pereților - MAPEPROOF 1 Ele

Pagina 24-Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana APELASTIC
5 MAPENET 150...

Pagina 25 - Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana ment de...

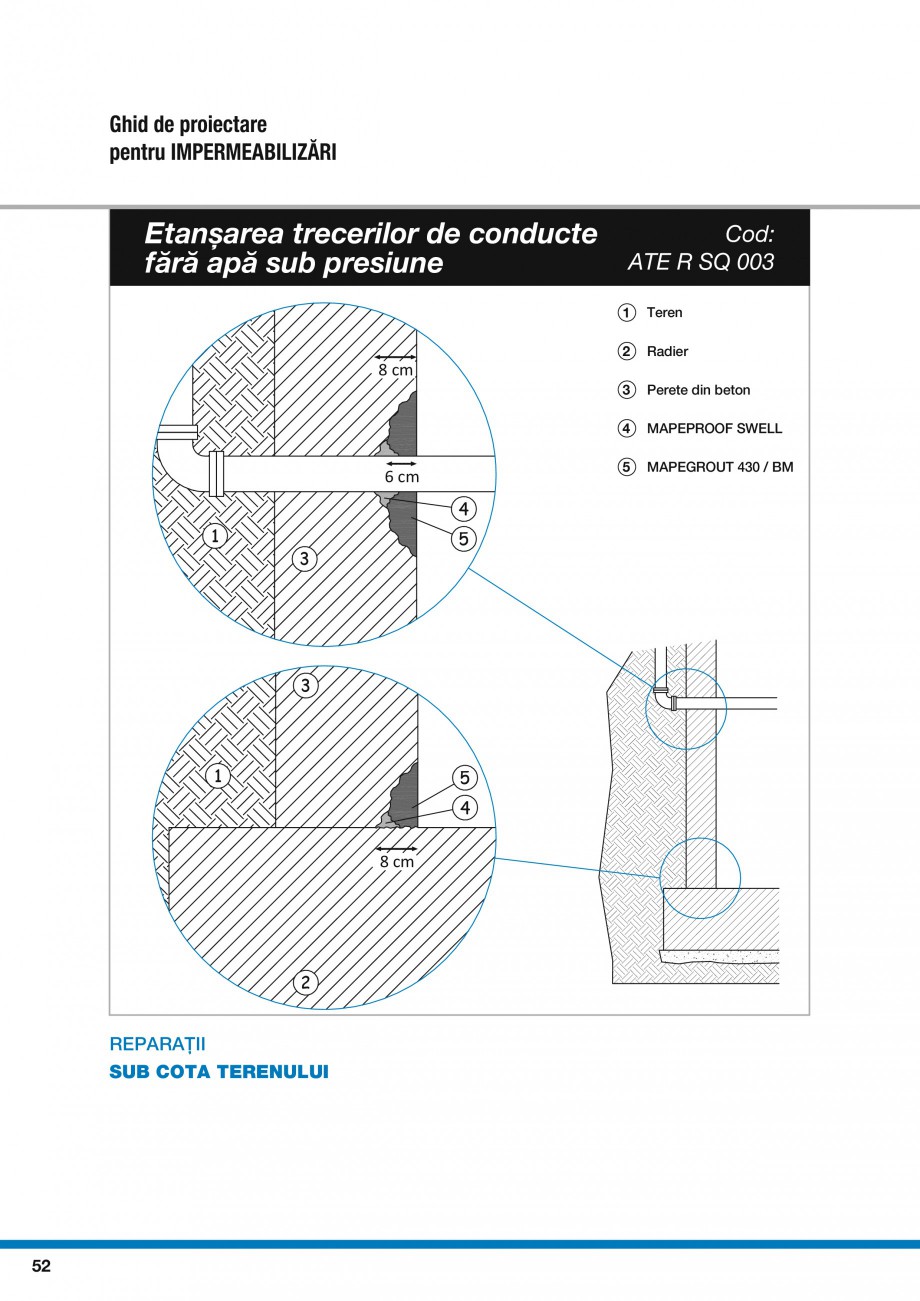

ment de structură din beton existentă 7 Teren 2 MAPEPROOF 8 Placă din beton nouă 3 MAPEPROOF MASTIC 9 MAPEPROOF SWELL 4 Conectori 10 MAPEFIX VE SF 5 IDROSTOP SOFT 6 Beton simplu REPARAȚII SUB COTA TERENULUI 51 Ghid de proiectare pentru IMPERMEABILIZĂRI Etanșarea trecerilor de conducte fără apă sub presiune Cod: ATE R SQ 003 1 Teren 2 Radier 8 cm 3 Perete din beton 4 MAPEPROOF SWELL 5 MAPEGROUT 430 / BM 6 cm 4 1 5 3 3 1 5 4 8 cm 2 REPARAȚII SUB COTA TERENULUI 52 REPARAȚII Rost structural - Cod: ATE R SQ 004 între radier și perete 11 9 Parte interioară 10cm 1 Radier 2 MAPEFIX VE SF 8 6 3 EPORIP 2 4 ADESILEX PG 4 + nisip de cuarț 3 5 MAPEBAND TPE 4 5cm 6 Conectori 10 5 Parte exterioară 7 ROST PERETE - PLACĂ 1 7 Perete din beton 8 Șort metalic 9 MAPEFOAM 10 MAPEGROUT COLABILE + MAPECURE SRA 11 MAPEFLEX PU45 REPARAȚII SUB COTA TERENULUI 53 Ghid de proiectare pentru IMPERMEABILIZĂR

Pagina 25-Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana ment de structură din beton...

Pagina 26 - Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana I

Hidroizolarea...

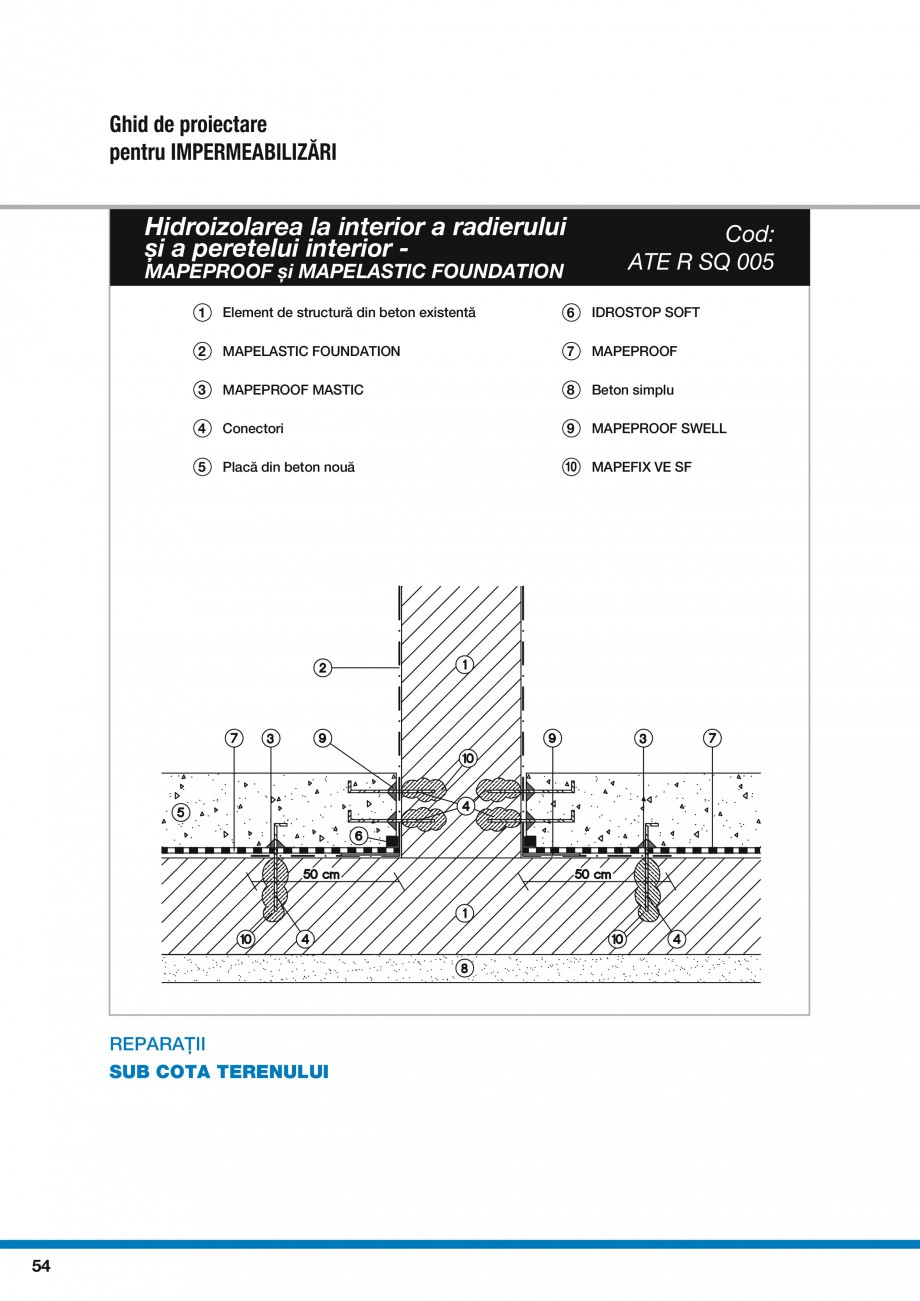

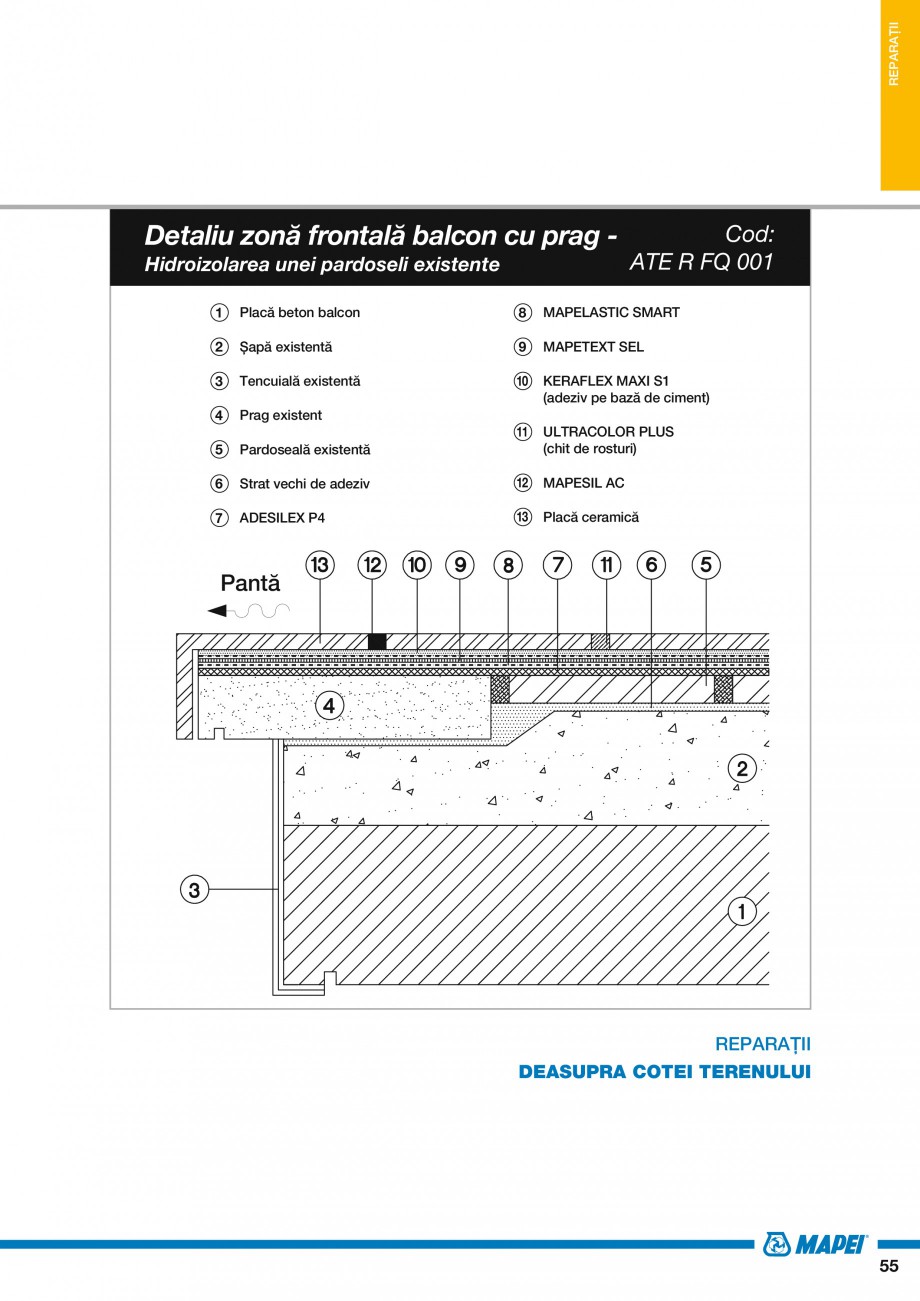

I Hidroizolarea la interior a radierului și a peretelui interior MAPEPROOF și MAPELASTIC FOUNDATION Cod: ATE R SQ 005 1 Element de structură din beton existentă 6 IDROSTOP SOFT 2 MAPELASTIC FOUNDATION 7 MAPEPROOF 3 MAPEPROOF MASTIC 8 Beton simplu 4 Conectori 9 MAPEPROOF SWELL 5 Placă din beton nouă 10 MAPEFIX VE SF REPARAȚII SUB COTA TERENULUI 54 REPARAȚII Detaliu zonă frontală balcon cu prag Hidroizolarea unei pardoseli existente Cod: ATE R FQ 001 1 Placă beton balcon 8 MAPELASTIC SMART 2 Șapă existentă 9 MAPETEXT SEL 3 Tencuială existentă 10 KERAFLEX MAXI S1 (adeziv pe bază de ciment) 4 Prag existent 5 Pardoseală existentă 11 ULTRACOLOR PLUS (chit de rosturi) 6 Strat vechi de adeziv 12 MAPESIL AC 7 ADESILEX P4 13 Placă ceramică Pantă REPARAȚII DEASUPRA COTEI TERENULUI 55 Ghid de proiectare pentru IMPERMEABILIZĂRI Detaliu îmbinare prag - Hidroizolarea unei pardoseli existente acop

Pagina 26-Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana I

Hidroizolarea la interior...

Pagina 27 - Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana erită cu...

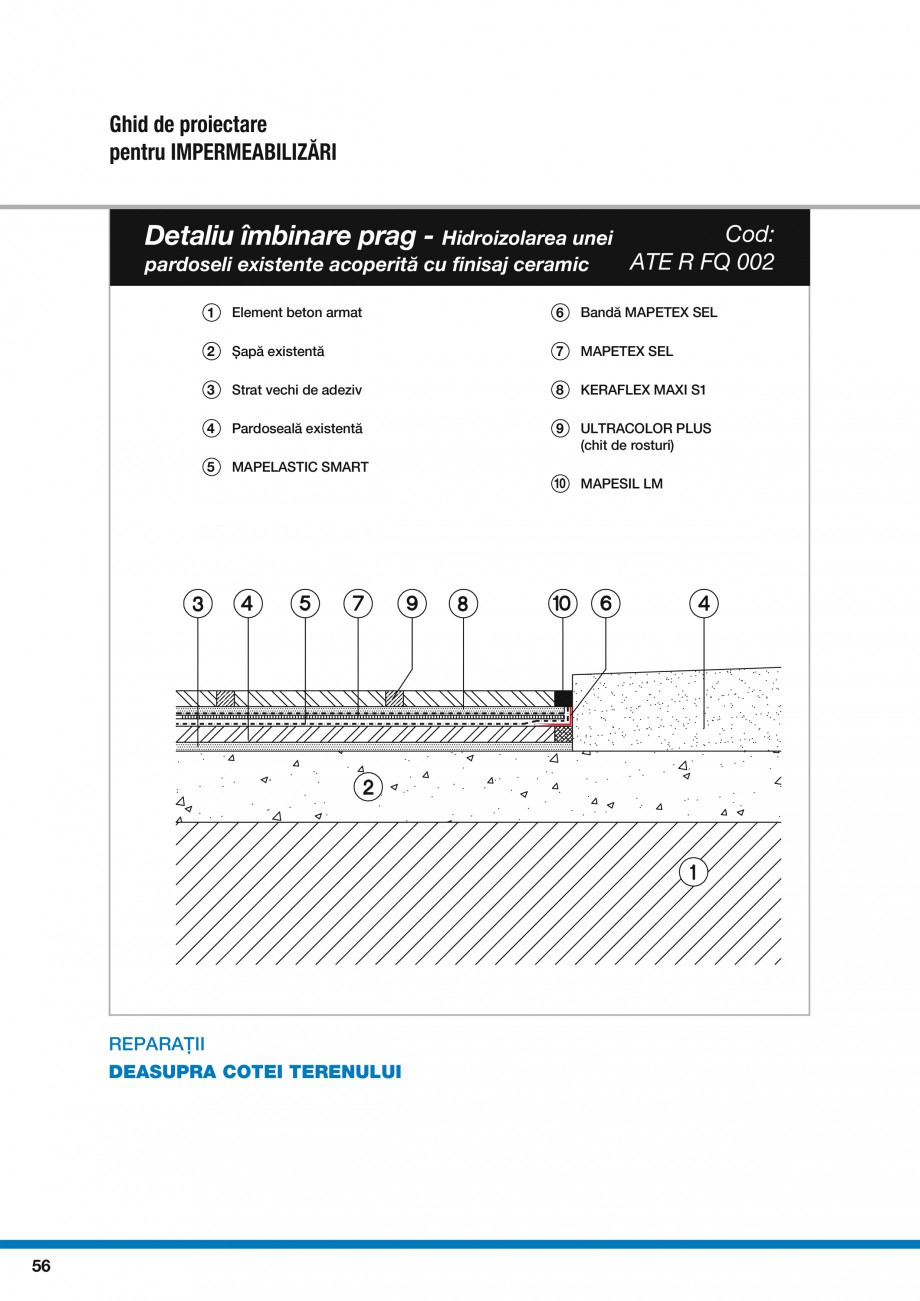

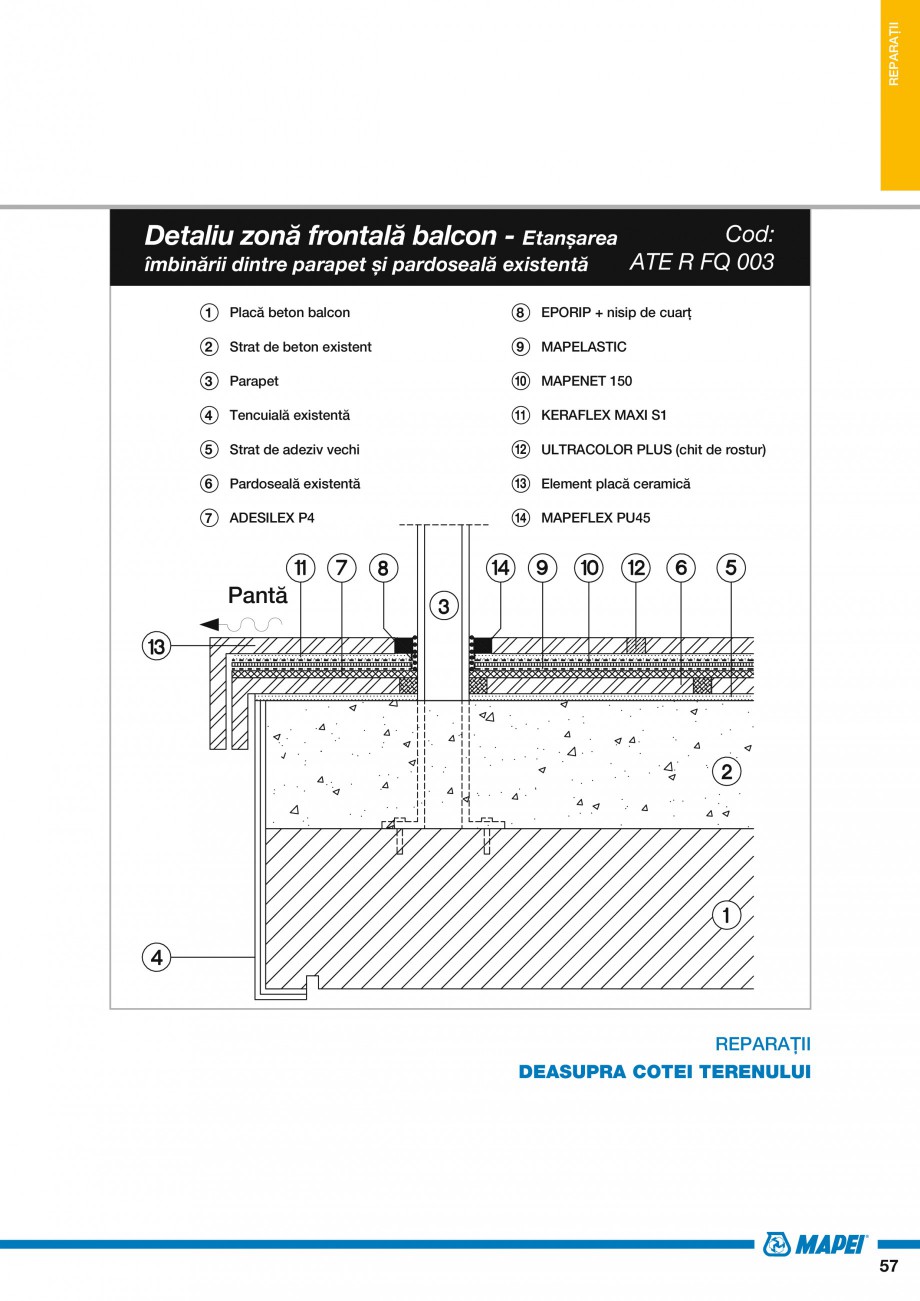

erită cu finisaj ceramic Cod: ATE R FQ 002 1 Element beton armat 6 Bandă MAPETEX SEL 2 Șapă existentă 7 MAPETEX SEL 3 Strat vechi de adeziv 8 KERAFLEX MAXI S1 4 Pardoseală existentă 9 ULTRACOLOR PLUS (chit de rosturi) 5 MAPELASTIC SMART REPARAȚII DEASUPRA COTEI TERENULUI 56 10 MAPESIL LM REPARAȚII Detaliu zonă frontală balcon - Etanșarea îmbinării dintre parapet și pardoseală existentă Cod: ATE R FQ 003 1 Placă beton balcon 8 EPORIP + nisip de cuarț 2 Strat de beton existent 9 MAPELASTIC 3 Parapet 10 MAPENET 150 4 Tencuială existentă 11 KERAFLEX MAXI S1 5 Strat de adeziv vechi 12 ULTRACOLOR PLUS (chit de rostur) 6 Pardoseală existentă 13 Element placă ceramică 7 ADESILEX P4 14 MAPEFLEX PU45 Pantă REPARAȚII DEASUPRA COTEI TERENULUI 57 Ghid de proiectare pentru IMPERMEABILIZĂRI Detaliu îmbinare perete (plintă) - Hidroizolarea unei pardoseli existente acoperită cu finisaj cer

Pagina 27-Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana erită cu finisaj ceramic
...

Pagina 28 - Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana amic
1 Placă ...

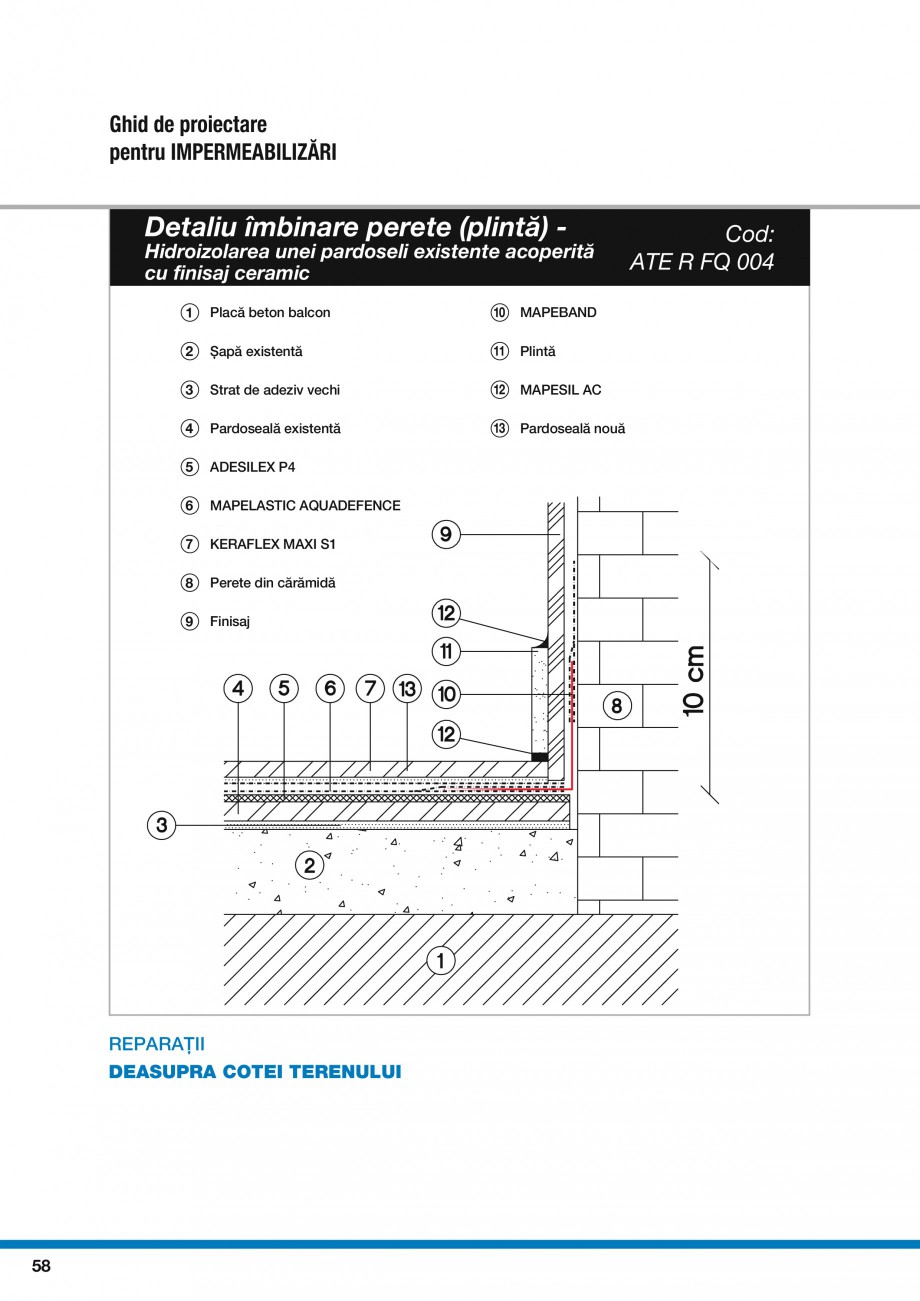

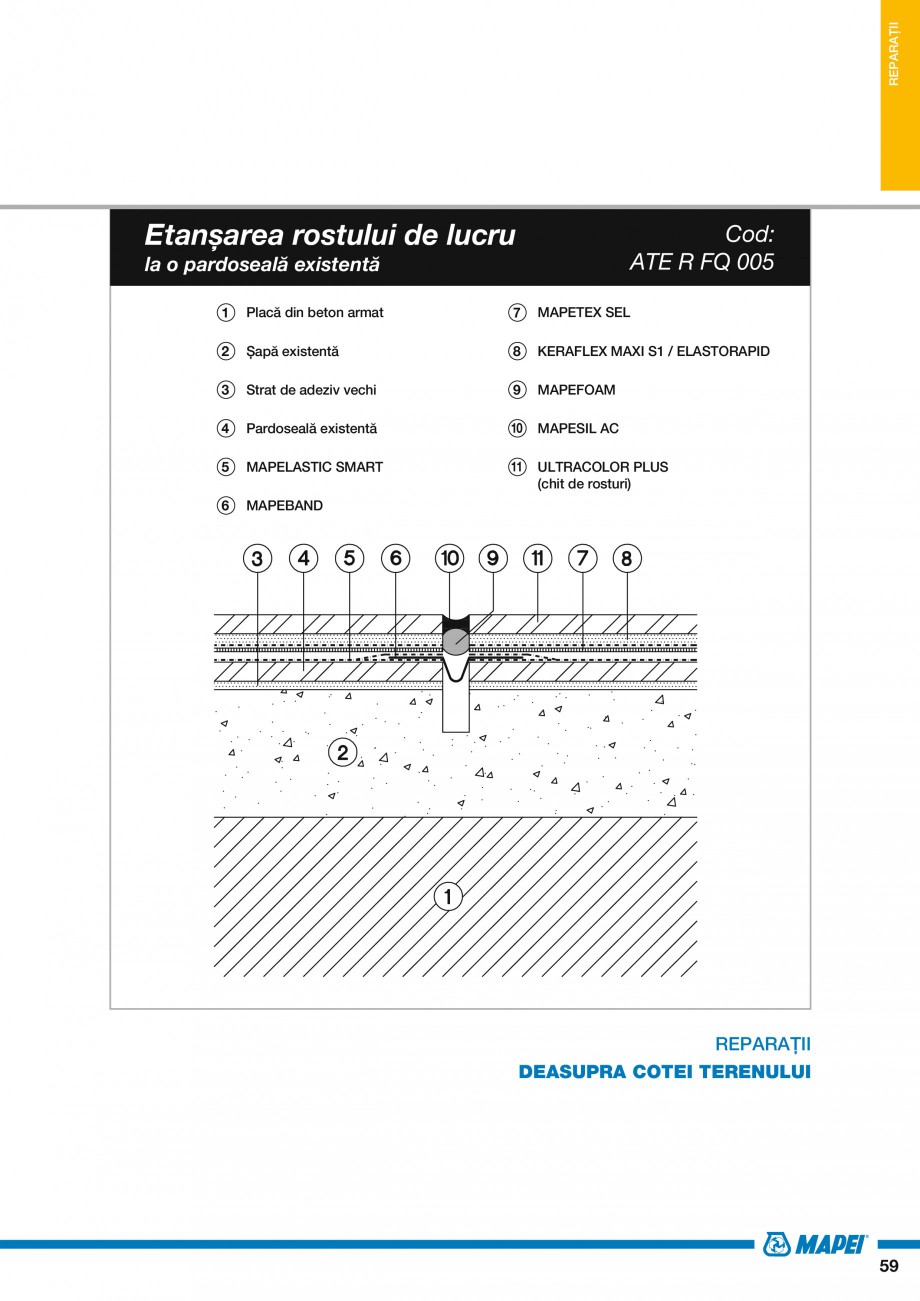

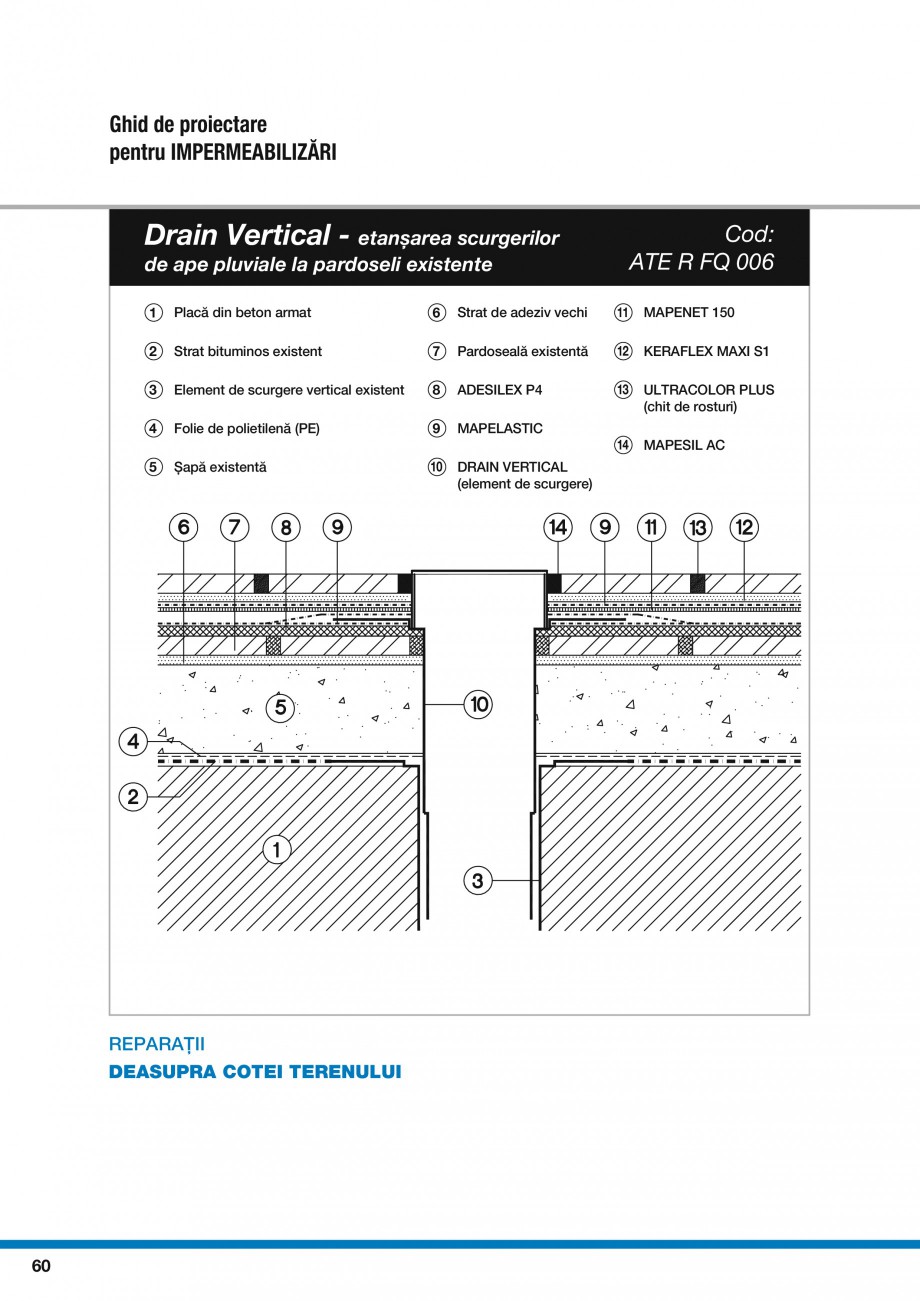

amic 1 Placă beton balcon 10 MAPEBAND 2 Șapă existentă 11 Plintă 3 Strat de adeziv vechi 12 MAPESIL AC 4 Pardoseală existentă 13 Pardoseală nouă 5 ADESILEX P4 6 MAPELASTIC AQUADEFENCE 7 KERAFLEX MAXI S1 8 Perete din cărămidă 9 Finisaj REPARAȚII DEASUPRA COTEI TERENULUI 58 Cod: ATE R FQ 004 REPARAȚII Etanșarea rostului de lucru Cod: ATE R FQ 005 la o pardoseală existentă 1 Placă din beton armat 7 MAPETEX SEL 2 Șapă existentă 8 KERAFLEX MAXI S1 / ELASTORAPID 3 Strat de adeziv vechi 9 MAPEFOAM 4 Pardoseală existentă 10 MAPESIL AC 5 MAPELASTIC SMART 11 ULTRACOLOR PLUS (chit de rosturi) 6 MAPEBAND REPARAȚII DEASUPRA COTEI TERENULUI 59 Ghid de proiectare pentru IMPERMEABILIZĂRI Drain Vertical - etanșarea scurgerilor de ape pluviale la pardoseli existente Cod: ATE R FQ 006 1 Placă din beton armat 6 Strat de adeziv vechi 11 MAPENET 150 2 Strat bituminos existent 7 Pardoseală e

Pagina 28-Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana amic
1 Placă beton balcon...

Pagina 29 - Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana xistentă

12 ...

xistentă 12 KERAFLEX MAXI S1 3 Element de scurgere vertical existent 8 ADESILEX P4 13 ULTRACOLOR PLUS (chit de rosturi) 4 Folie de polietilenă (PE) 9 MAPELASTIC 5 Șapă existentă 10 DRAIN VERTICAL (element de scurgere) REPARAȚII DEASUPRA COTEI TERENULUI 60 14 MAPESIL AC Ghid de proiectare pentru IMPERMEABILIZĂRI PISCINE Mapelastic Mapelastic Smart Mapeproof Swell Mapeband Mapeband TPE Drain Vertical BALCOANE și TERASE Aquaflex Roof* Aquaflex Roof HR* Mapelastic Mapelastic Smart Mapelastic AquaDefense Monolastic Mapenet 150 Mapetex Sel Mapeband Mapeband TPE Drain Lateral Drain Vertical Drain Front • • • • • • • • • • • • • • • • • • • • • • * Straturi impermeabilizante pe suprafețe exterioare expuse • • • • • Drenaj Străpungeri Mapelastic Mapelastic Smart Mapelastic AquaDefense Mapegum WPS Monolastic Mapeband Mapeband PE 120 Drain Lateral Drain Vertical Rosturi BĂI și SPAȚII

Pagina 29-Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana xistentă

12 KERAFLEX...

Pagina 30 - Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana UMEDE
...

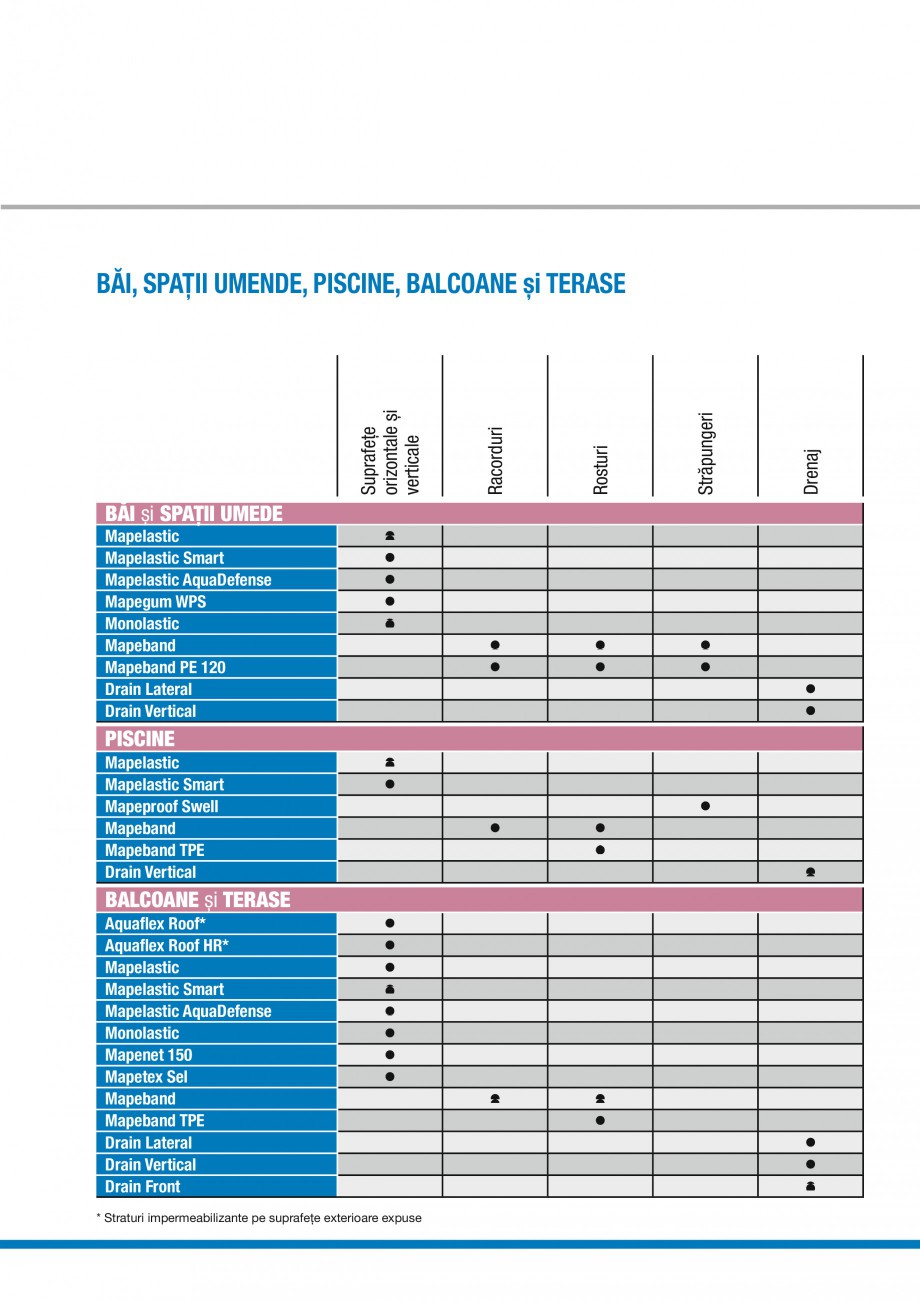

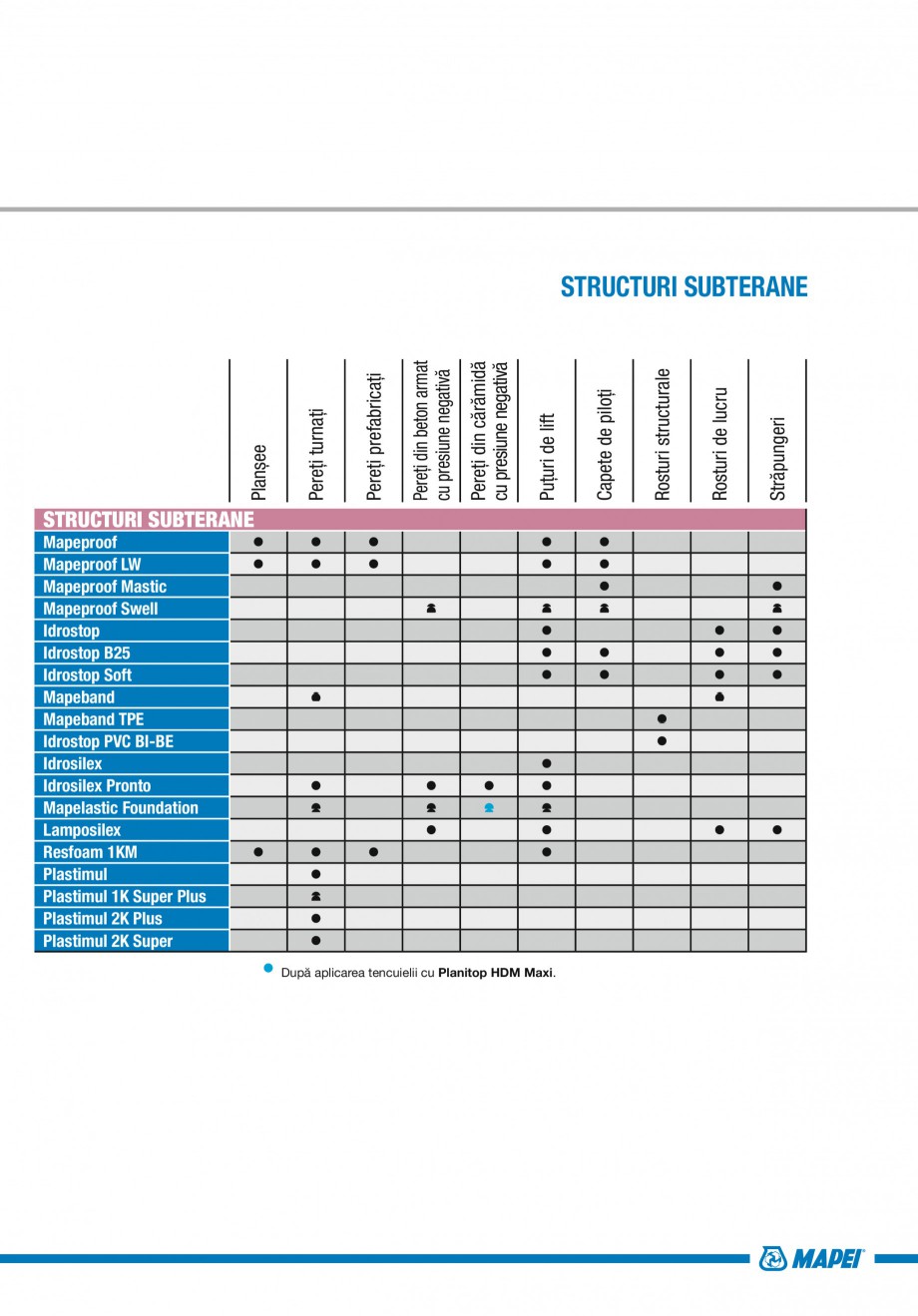

UMEDE Racorduri Suprafețe orizontale și verticale BĂI, SPAȚII UMENDE, PISCINE, BALCOANE și TERASE • • • • • • • Mapeproof Mapeproof LW Mapeproof Mastic Mapeproof Swell Idrostop Idrostop B25 Idrostop Soft Mapeband Mapeband TPE Idrostop PVC BI-BE Idrosilex Idrosilex Pronto Mapelastic Foundation Lamposilex Resfoam 1KM Plastimul Plastimul 1K Super Plus Plastimul 2K Plus Plastimul 2K Super • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • După aplicarea tencuielii cu Planitop HDM Maxi. • • • • • • • • • • • • • Străpungeri Rosturi de lucru Rosturi structurale Capete de piloți • • Puțuri de lift Pereți din cărămidă cu presiune negativă • • Pereți din beton armat cu presiune negativă Pereți prefabricați STRUCTURI SUBTERANE Pereți turnați Planșee STRUCTURI SUBTERANE • • • • • • C.P. MK 693730 - (RO) 11/201

Pagina 30-Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana UMEDE

Racorduri
...

Pagina 31 - Ghid proiectare impermeabilizari solutii MAPEI Catalog, brosura Romana 3

Ghid de...

3 Ghid de proiectare pentru IMPERMEABILIZĂRI MAPEI România Str. Gen. Ion Dragalina, nr.14 Sector 5, București - România Tel.: +4021 311 78 19/20 Fax: +4021 311 78 21 www.mapei.ro E-mail: office@mapei.ro
