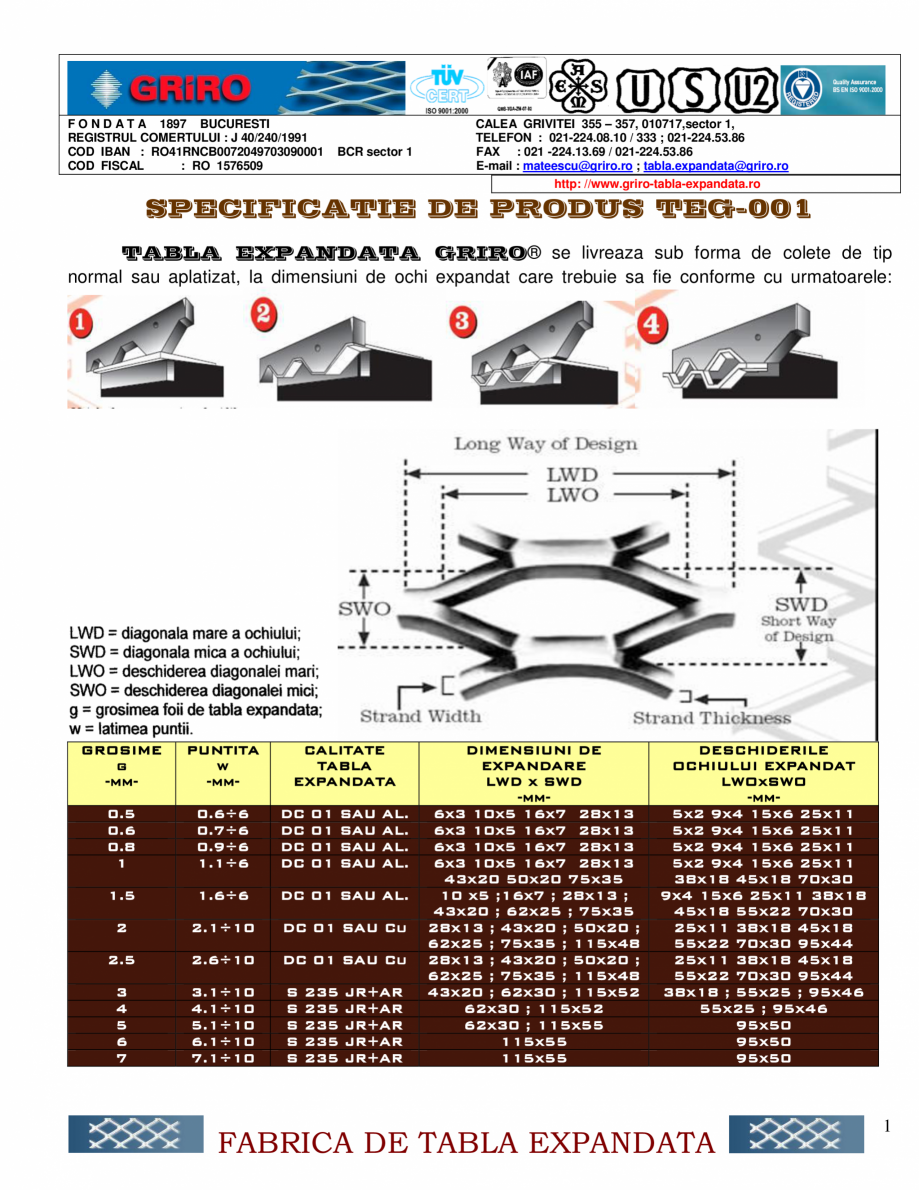

SPECIFICATIE DE PRODUS TEG-001
TABLA EXPANDATA GRIRO® se livreaza sub forma de colete de tip
normal sau aplatizat, la dimensiuni de ochi expandat care trebuie sa fie conforme cu urmatoarele:
GROSIME
g
-mm-
PUNTITA
w
-mm-
CALITATE
TABLA
EXPANDATA
0.5
0.6
0.8
1
0.6÷6
0.7÷6
0.9÷6
1.1÷6
DC
DC
DC
DC
1.5
1.6÷6
DC 01 SAU AL.
2
2.1÷10
DC 01 SAU Cu
2.5
2.6÷10
DC 01 SAU Cu
3
4
5
6
7
3.1÷10
4.1÷10
5.1÷10
6.1÷10
7.1÷10
S
S
S
S
S
01
01
01
01
235
235
235
235
235
SAU
SAU
SAU
SAU
AL.
AL.
AL.
AL.
JR+AR
JR+AR
JR+AR
JR+AR
JR+AR
DIMENSIUNI DE
EXPANDARE
LWD x SWD
-mm6x3 10x5 16x7 28x13
6x3 10x5 16x7 28x13
6x3 10x5 1
6x7 28x13
6x3 10x5 16x7 28x13
43x20 50x20 75x35
10 x5 ;16x7 ; 28x13 ;
43x20 ; 62x25 ; 75x35
28x13 ; 43x20 ; 50x20 ;
62x25 ; 75x35 ; 115x48
28x13 ; 43x20 ; 50x20 ;
62x25 ; 75x35 ; 115x48
43x20 ; 62x30 ; 115x52
62x30 ; 115x52
62x30 ; 115x55
115x55
115x55
DESCHIDERILE
OCHIULUI EXPANDAT
LWOxSWO
-mm5x2 9x4 15x6 25x11
5x2 9x4 15x6 25x11
5x2 9x4 15x6 25x11
5x2 9x4 15x6 25x11
38x18 45x18 70x30
9x4 15x6 25x11 38x18
45x18 55x22 70x30
25x11 38x18 45x18
55x22 70x30 95x44
25x11 38x18 45x18
55x22 70x30 95x44
38x18 ; 55x25 ; 95x46
55x25 ; 95x46
95x50
95x50
95x50
FABRICA DE TABLA EXPANDATA
1
F O N D A T A 1897 BUCURESTI
REGISTRUL COMERTULUI : J 40/240/1991
COD IBAN : RO41RNCB0072049703090001
COD FISCAL
: RO 1576509
BCR sector 1
CALEA GRIVITEI 355 – 357, 010717,sector 1,
TELEFON : 021-224.08.10 / 333 ; 021-224.53.86
FAX : 021 -224.13.69 / 021-224.53.86
E-mail : mateescu@griro.ro ; tabla.expandata@griro.ro
http: //www.griro-tabla-expandata.ro

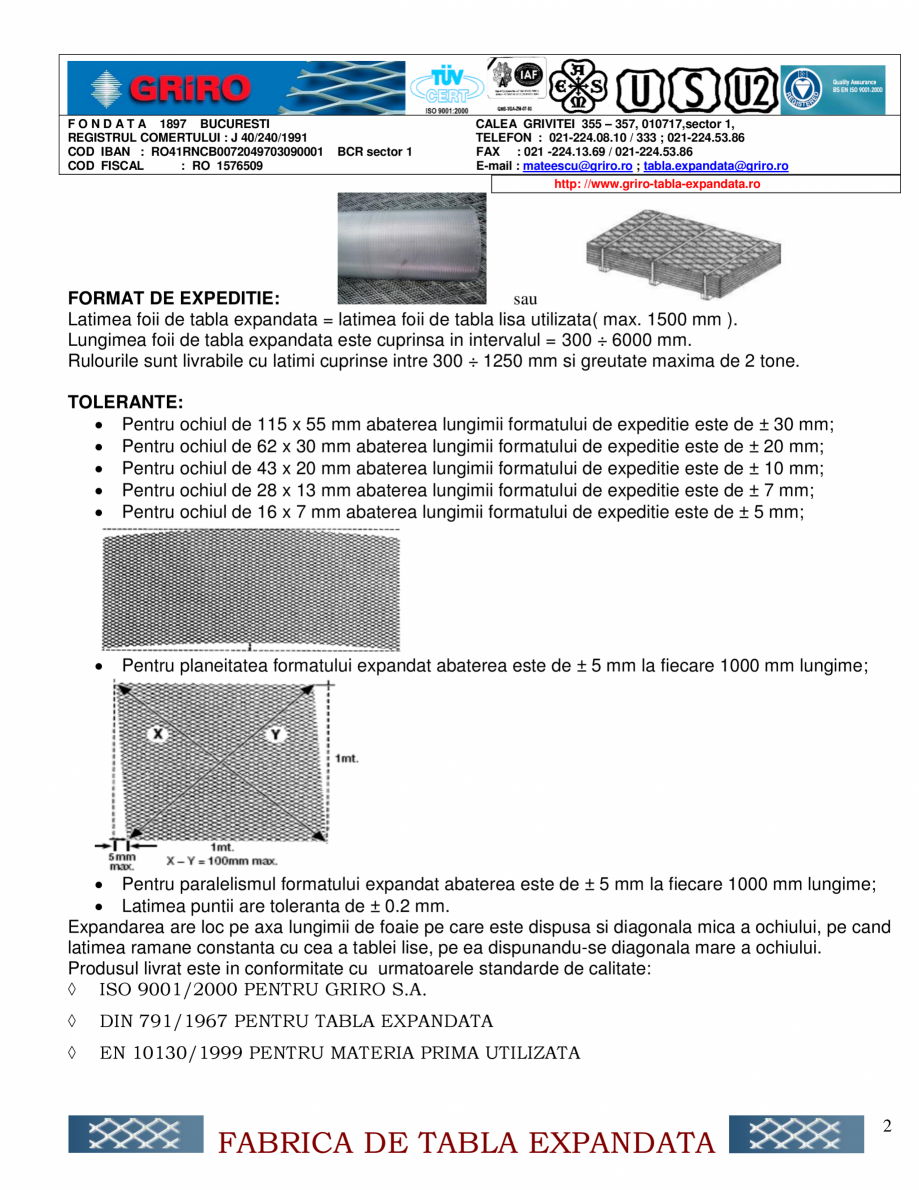

FORMAT DE EXPEDITIE:
sau
Latimea foii de tabla expa
ndata = latimea foii de tabla lisa utilizata( max. 1500 mm ).
Lungimea foii de tabla expandata este cuprinsa in intervalul = 300 ÷ 6000 mm.
Rulourile sunt livrabile cu latimi cuprinse intre 300 ÷ 1250 mm si greutate maxima de 2 tone.
TOLERANTE:
Pentru ochiul de 115 x 55 mm abaterea lungimii formatului de expeditie este de ± 30 mm;
Pentru ochiul de 62 x 30 mm abaterea lungimii formatului de expeditie este de ± 20 mm;
Pentru ochiul de 43 x 20 mm abaterea lungimii formatului de expeditie este de ± 10 mm;
Pentru ochiul de 28 x 13 mm abaterea lungimii formatului de expeditie este de ± 7 mm;
Pentru ochiul de 16 x 7 mm abaterea lungimii formatului de expeditie este de ± 5 mm;
Pentru planeitatea formatului expandat abaterea este de ± 5 mm la fiecare 1000 mm lungime;
Pentru paralelismul formatului expandat abaterea este de ± 5 mm la fiecare 1000 mm lungime;
Latimea puntii are toleranta de ± 0.2 mm.
Expandarea are loc pe axa lungimii de foaie pe care
este dispusa si diagonala mica a ochiului, pe cand
latimea ramane constanta cu cea a tablei lise, pe ea dispunandu-se diagonala mare a ochiului.
Produsul livrat este in conformitate cu urmatoarele standarde de calitate:
◊ ISO 9001/2000 PENTRU GRIRO S.A.
◊
DIN 791/1967 PENTRU TABLA EXPANDATA
◊
EN 10130/1999 PENTRU MATERIA PRIMA UTILIZATA
FABRICA DE TABLA EXPANDATA
2
F O N D A T A 1897 BUCURESTI
REGISTRUL COMERTULUI : J 40/240/1991
COD IBAN : RO41RNCB0072049703090001
COD FISCAL
: RO 1576509
BCR sector 1
CALEA GRIVITEI 355 – 357, 010717,sector 1,
TELEFON : 021-224.08.10 / 333 ; 021-224.53.86
FAX : 021 -224.13.69 / 021-224.53.86
E-mail : mateescu@griro.ro ; tabla.expandata@griro.ro
http: //www.griro-tabla-expandata.ro

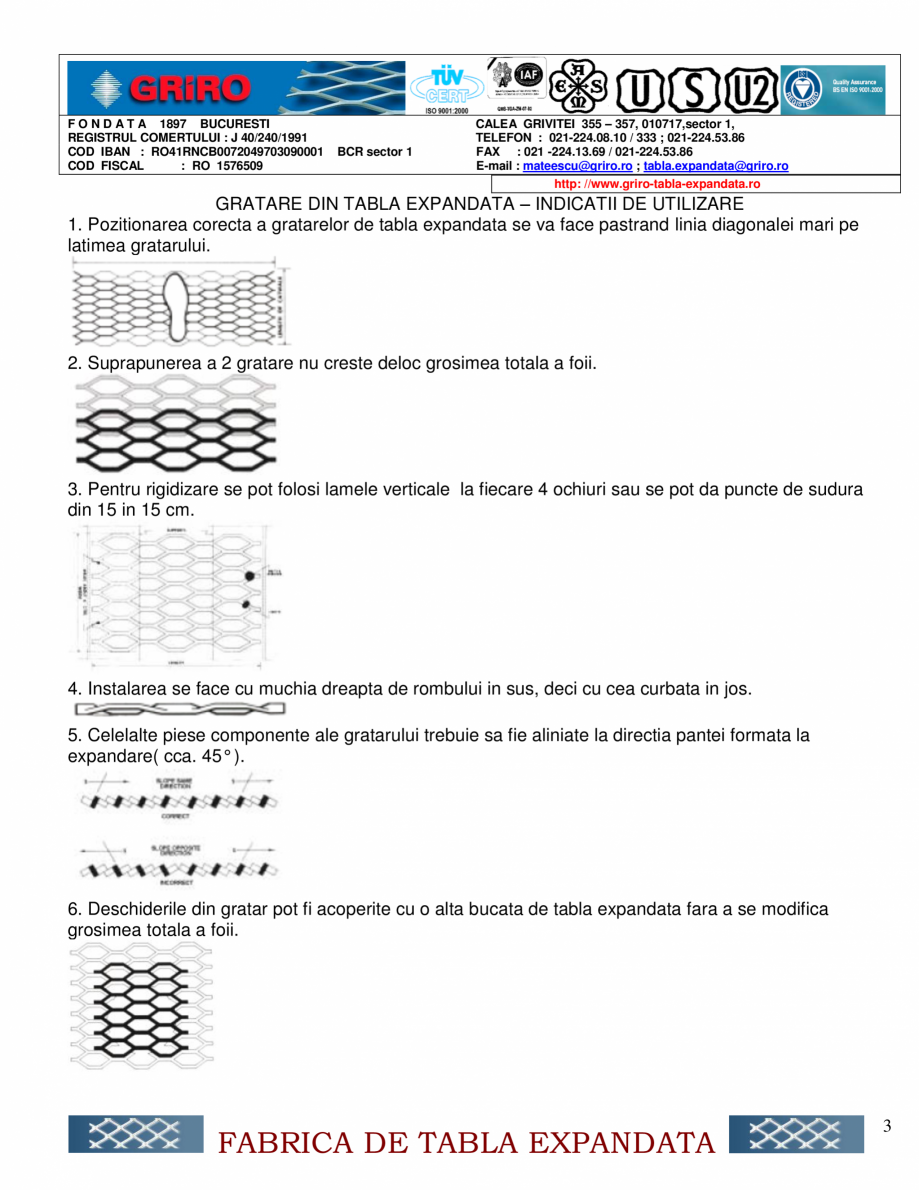

GRATARE DIN TABLA EXPANDATA – INDICATII DE UTILIZARE
1. Pozitionarea corecta a gratarelor de tabla expandata se va face pastrand linia diagonalei mari pe
latimea gratarului.
2. Suprapunerea a 2 gratare nu creste deloc grosimea totala a foii.
3. Pentru ri
gidizare se pot folosi lamele verticale la fiecare 4 ochiuri sau se pot da puncte de sudura
din 15 in 15 cm.
4. Instalarea se face cu muchia dreapta de rombului in sus, deci cu cea curbata in jos.
5. Celelalte piese componente ale gratarului trebuie sa fie aliniate la directia pantei formata la
expandare( cca. 45° ).
6. Deschiderile din gratar pot fi acoperite cu o alta bucata de tabla expandata fara a se modifica
grosimea totala a foii.
FABRICA DE TABLA EXPANDATA
3
F O N D A T A 1897 BUCURESTI
REGISTRUL COMERTULUI : J 40/240/1991
COD IBAN : RO41RNCB0072049703090001
COD FISCAL
: RO 1576509
CALEA GRIVITEI 355 – 357, 010717,sector 1,
TELEFON : 021-224.08.10 / 333 ; 021-224.53.86
FAX : 021 -224.13.69 / 021-224.53.86
E-mail : mateescu@griro.ro ; tabla.expandata@griro.ro
BCR sector 1
http: //www.griro-tabla-expandata.ro

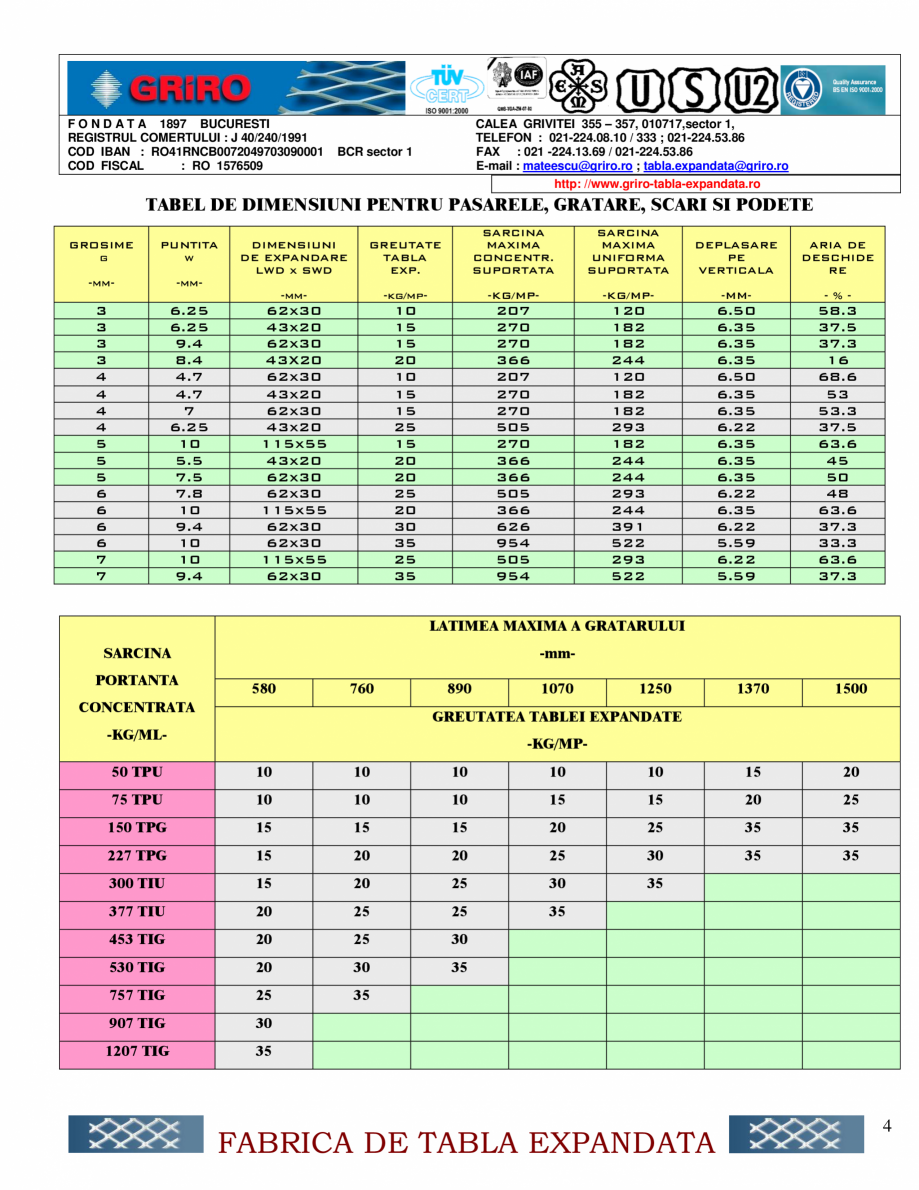

TABEL DE DIMENSIUNI PENTRU PASARELE, GRATARE, SCARI SI PODETE
