Podine si trepte din tabla expandata GRIRO
Company and
Competences
Expanded
Metal
Machines
Developments
Applications
Innovation

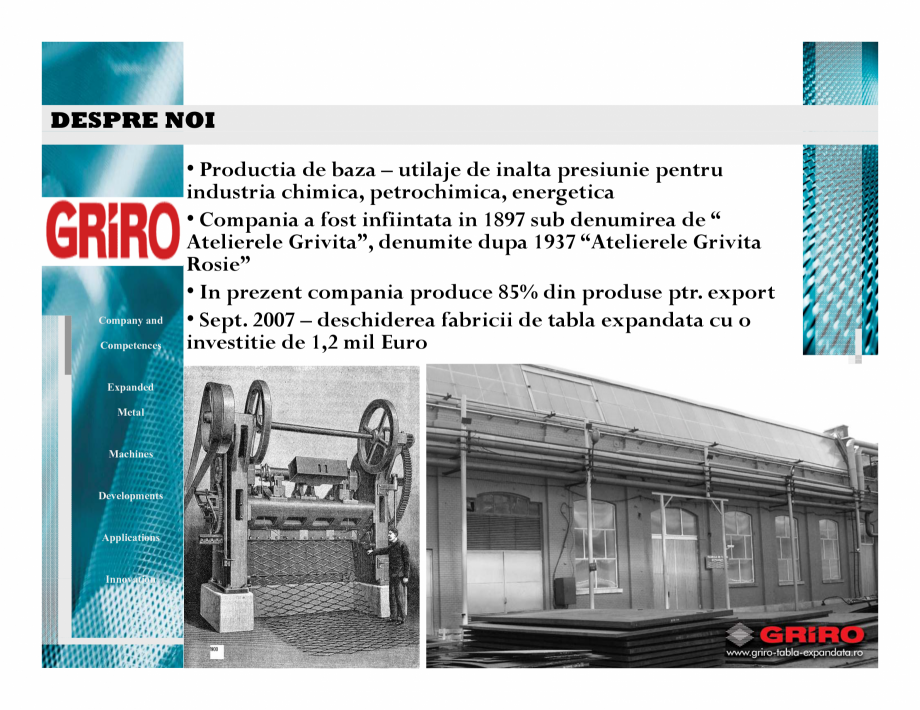

DESPRE NOI
Company and
Competences
Expanded
Metal
Machines
Developments
Applications
Innovation
• Productia de baza – utilaje de inalta presiunie pentru
industria chimica, petrochimica, energetica
• Compania a fost infiintata in 1897 sub denumirea de “
Atelierele Grivita”, denumite dupa 1937 “Atelierele Grivita
Rosie”
• In prezent compania produce 85% din produse ptr. export
• Sept. 2007 – deschiderea fabricii de tabla expandata cu o
investitie de 1,2 mil Euro

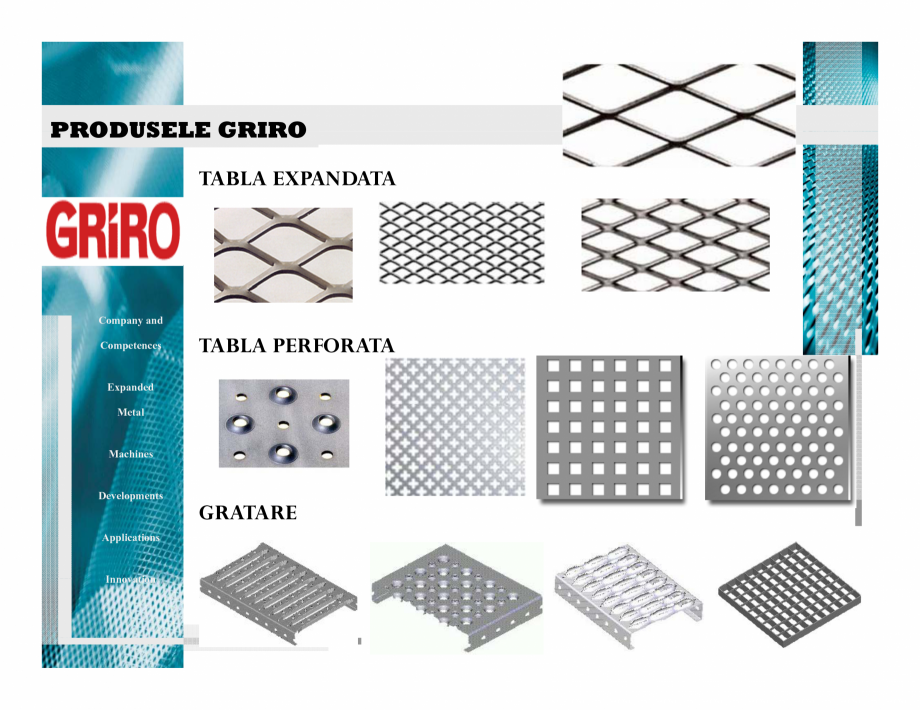

PRODUSELE GRIRO
TABLA EXPANDATA
Company and
Competences
TABLA PERFORATA
Expanded
Metal
Machines
Developments
Applications
Innovation
GRATARE

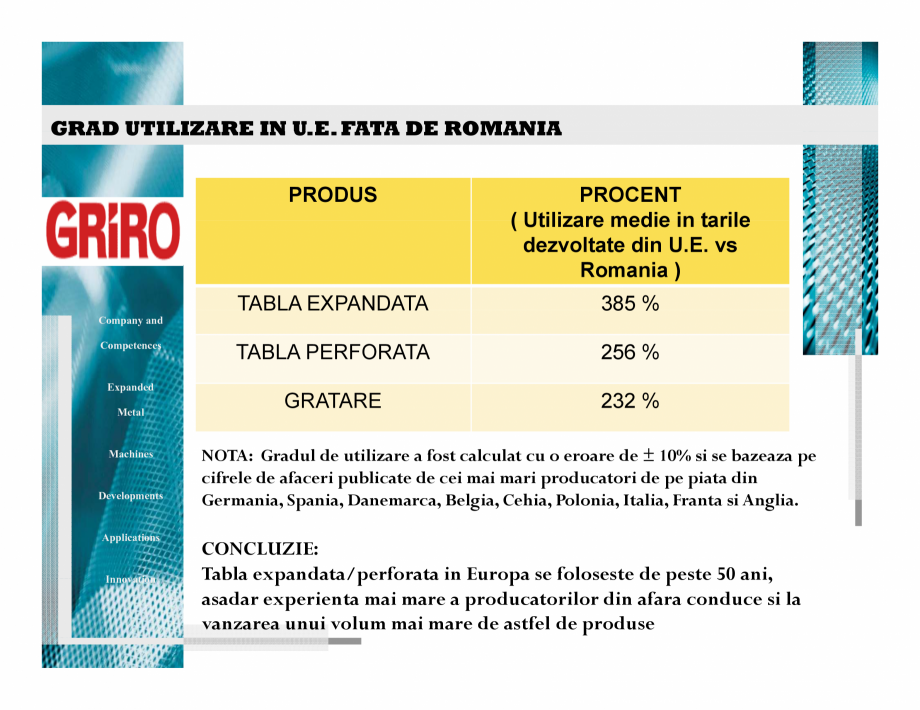

GRAD UTILIZARE IN U E FATA DE ROMANIA
U.E.
PRODUS
Company and
Competences
Expanded
Metal
Machines
Developments
Applications
Innovation
PROCENT
( Utilizare medie in tarile
dezvoltate din U.E. vs
Romania )
TABLA EXPANDATA
385 %
TABLA PERFORATA
256 %
GRATARE
232 %
NOTA:
Gradul de utilizare a fost calculat cu o eroare de ± 10% si se bazeaza pe
cifrele de afaceri publicate de cei mai mari producatori de pe piata din
Germania, Spania, Danemarca, Belgia, Cehia, Polonia, Italia, Franta si Anglia.
CONCLUZIE:
Tabla expandata/perforata in Europa se foloseste de peste 50 ani,
asadar experienta mai mare a producatorilor din afara conduce si la
vanzarea unui volum mai mare de astfel de produse

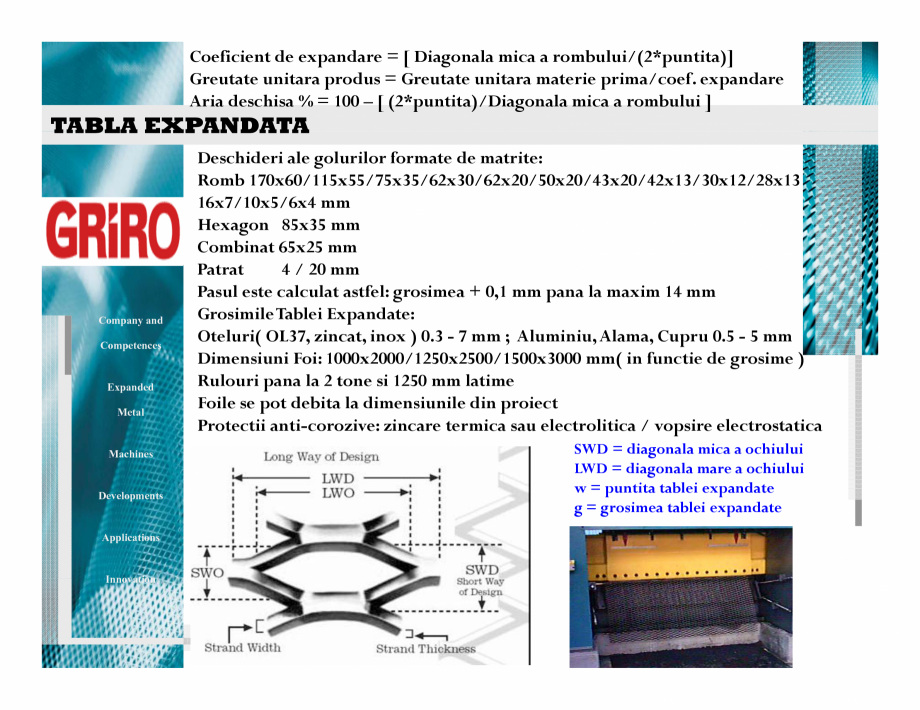

Coeficient de expandare = [ Diagonala mica a rombului/(2*puntita)]
Greutate unitara produs = Greutate unitara materie prima/coef. expandare
Aria deschisa % = 100 – [ (2*puntita)/Diagonala mica a rombului ]
TABLA EXPANDATA
Company and
Competences
Expanded
Metal
Machines
Developments
Applications
Innovation
Deschideri ale golurilor formate de matrite:
Romb 170x60/115x55/75x35/62x30/62x20/50x20/43x20/42x13/30x12/28x13
16x7/10x5/6x4 mm
Hexagon 85 35 mm
H
85x35
Combinat 65x25 mm
Patrat
4 / 20 mm
Pasul este calculat astfel: grosimea + 0,1 mm pana la maxim 14 mm
Grosimil
e T bl i E
G i il Tablei Expandate:
d t
Oteluri( OL37, zincat, inox ) 0.3 - 7 mm ; Aluminiu, Alama, Cupru 0.5 - 5 mm
Dimensiuni Foi: 1000x2000/1250x2500/1500x3000 mm( in functie de grosime )
Rulouri pana la 2 tone si 1250 mm latime
Foile
F il se pot d bit l di
t debita la dimensiunile di proiect
i il din
i t
Protectii anti-corozive: zincare termica sau electrolitica / vopsire electrostatica
SWD = diagonala mica a ochiului
LWD = diagonala mare a ochiului
w = puntita tablei expandate
g = grosimea tablei expandate

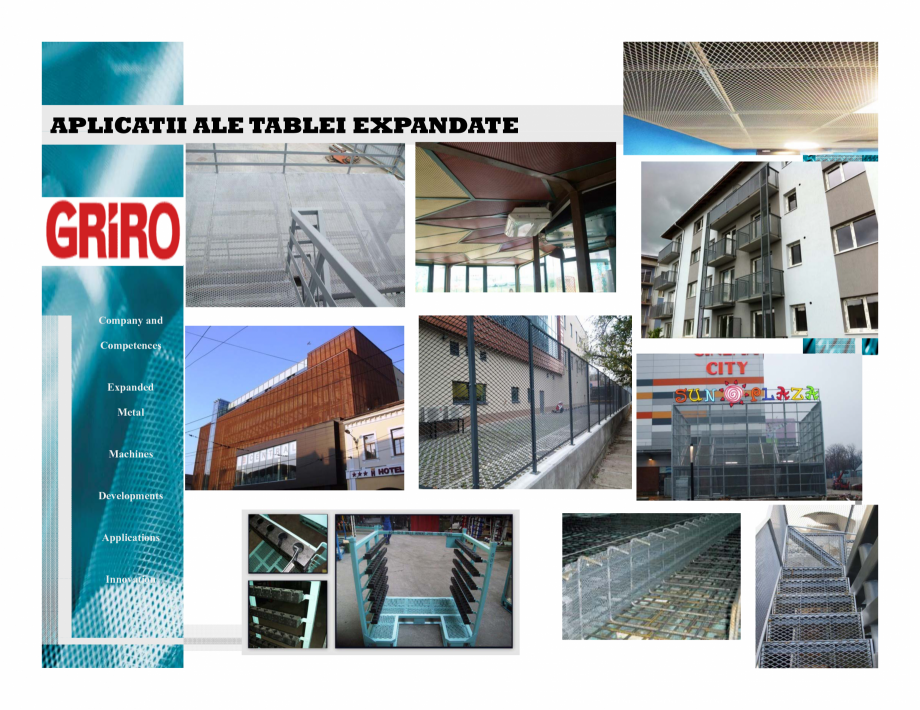

APLICATII ALE TABLEI EXPANDATE
Company and
Competences
Expanded
Metal
Machines
Developments
Applications
Innovation

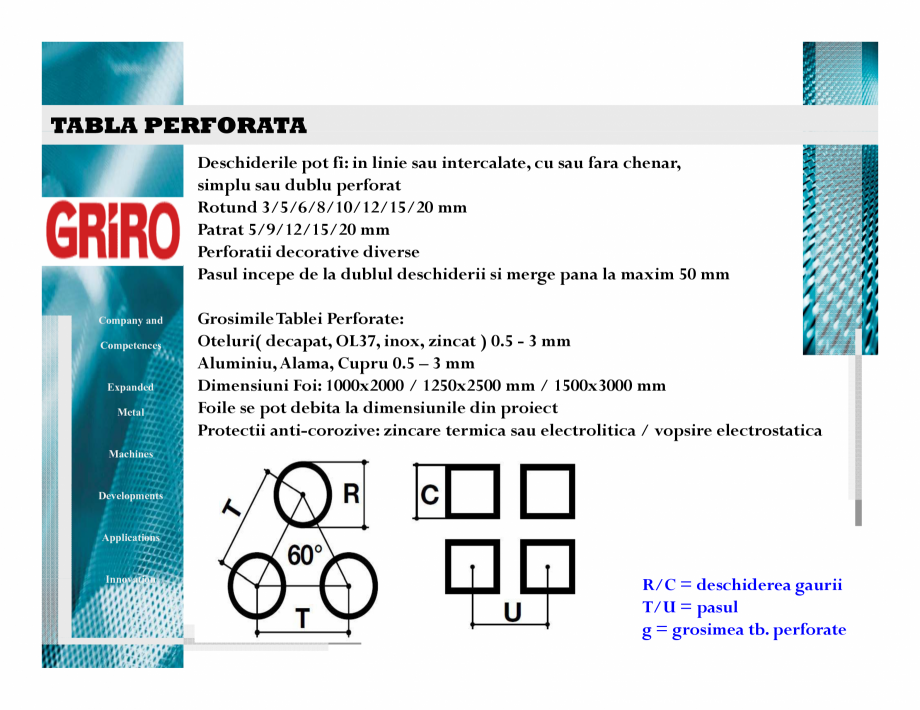

TABLA PERFORATA
Deschiderile pot fi: in linie sau intercalate, cu sau fara chenar,
simplu sau dublu perforat
Rotund 3/5/6/8/10/12/15/20 mm
Patrat 5/9/12/15/20 mm
Perforatii decorative diverse
Pasul incepe de la dublul deschiderii si merge pana la maxim 50 mm
Company and
Competences
Expanded
Metal
Grosimile Tablei Perforate:
Oteluri( decapat, OL37, inox, zinca
t ) 0.5 - 3 mm
Aluminiu, Alama, Cupru 0.5 – 3 mm
Dimensiuni Foi: 1000x2000 / 1250x2500 mm / 1500x3000 mm
Foile se pot debita la dimensiunile din proiect
Protectii anti-corozive: zincare termica sau electrolitica / vopsire electrostatica
Machines
Developments
Applications
Innovation
R/C = d hid
deschiderea gaurii
ii
T/U = pasul
g = grosimea tb. perforate

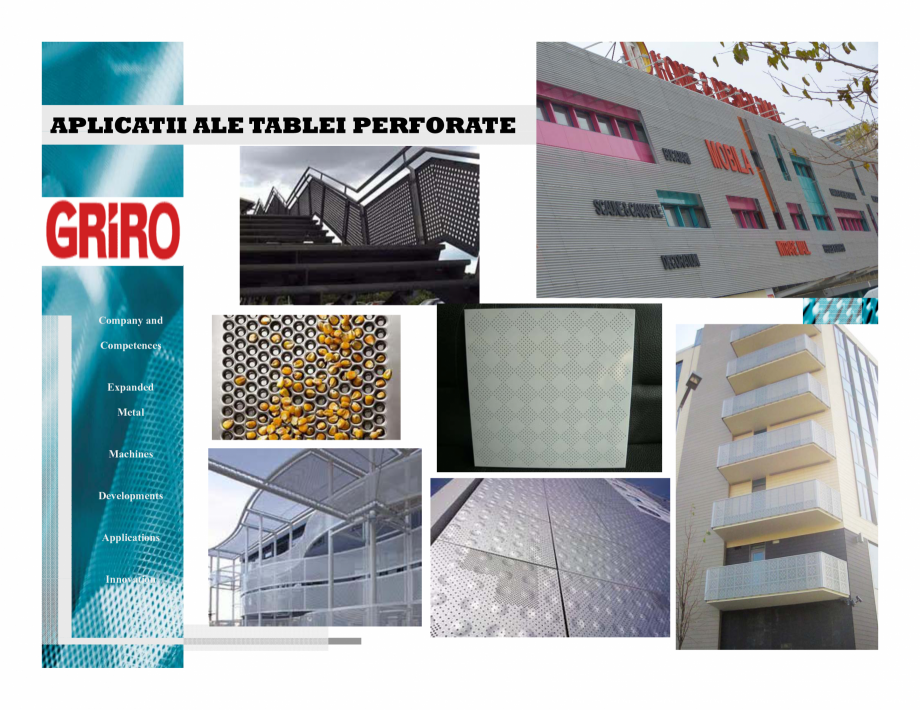

APLICATII ALE TABLEI PERFORATE
Company and
Competences
Expanded
Metal
Machines
Developments
Applications
Innovation

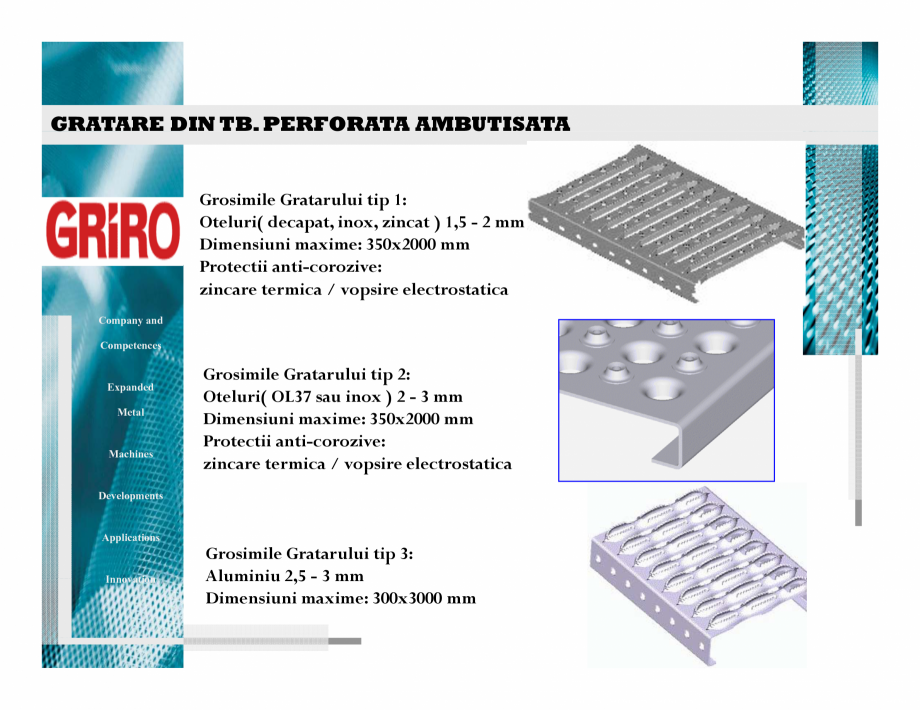

GRATARE DIN TB. PERFORATA AMBUTISATA
Grosimile Gratarului tip 1:
Oteluri( decapat inox zincat ) 1 5 - 2 mm
decapat, inox,
1,5
Dimensiuni maxime: 350x2000 mm
Protectii anti-corozive:
zincare termica / vopsire electrostatica
Company and
Competences
Expanded
Metal
Machines
Grosimile Gratarului tip 2:
Oteluri( OL37 sau inox ) 2 - 3 mm
Dimensiuni maxime: 350x2000 mm
Protectii anti-corozive:
zincare termica / vopsire electrostatica
Developments
Applications
Innovation
Grosimile Gratarului tip 3:
Aluminiu 2 5 - 3 mm
2,5
Dimensiuni maxime: 300x3000 mm

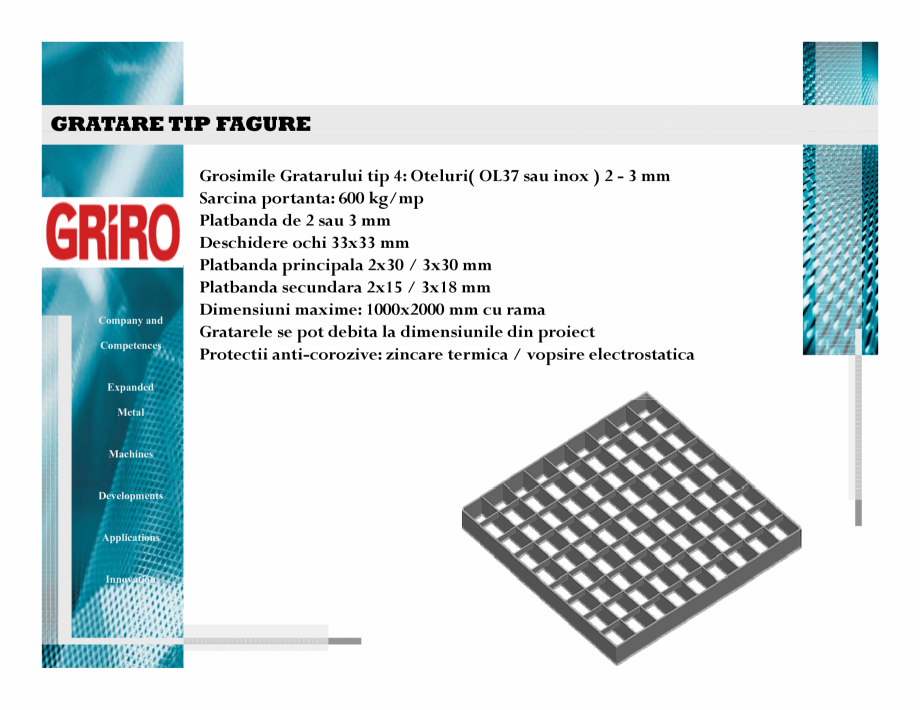

GRATARE TIP FAGURE
Company and
Competences
Expanded
Metal
Machines
Developments
Applications
Innovation
Grosimile Gratarului tip 4: Oteluri( OL37 sau inox ) 2 - 3 mm
Sarcina portanta: 600 kg/mp
Platbanda de 2 sau 3 mm
Deschidere ochi 33x33 mm
Platbanda principala 2x30 / 3x30 mm
Platbanda secundara 2x15 / 3x18 mm
Dimensiuni maxime: 1000x2000 mm cu rama
Gratarele se pot debita la dimensiunile din proiect
Protectii anti-corozive: zincare termica / vopsire electrostatica

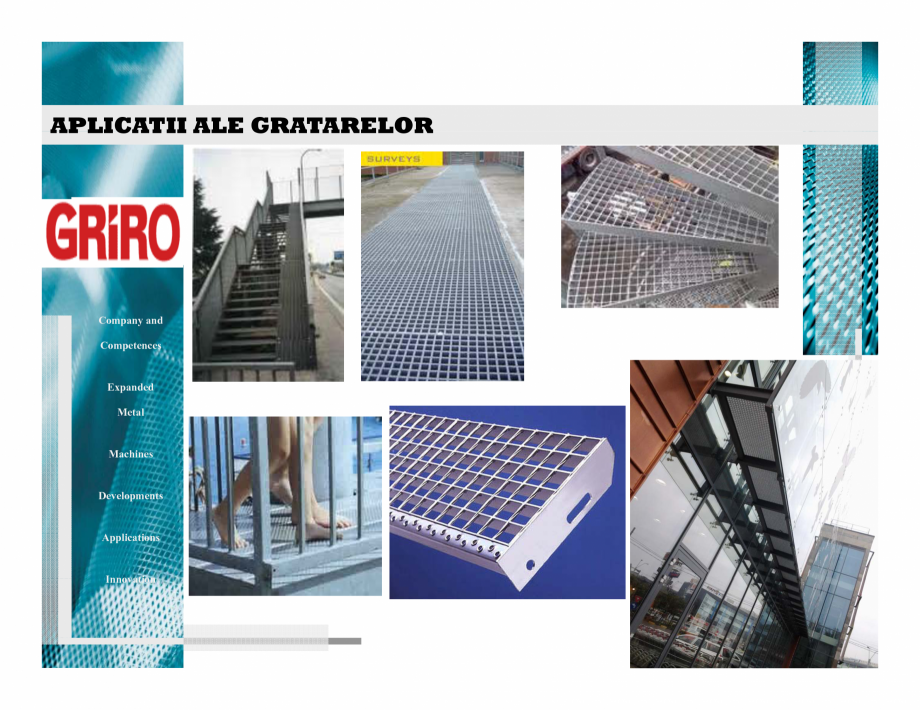

APLICATII ALE GRATARELOR
Company and
Competences
Expanded
Metal
Machines
Developments
Applications
Innovation

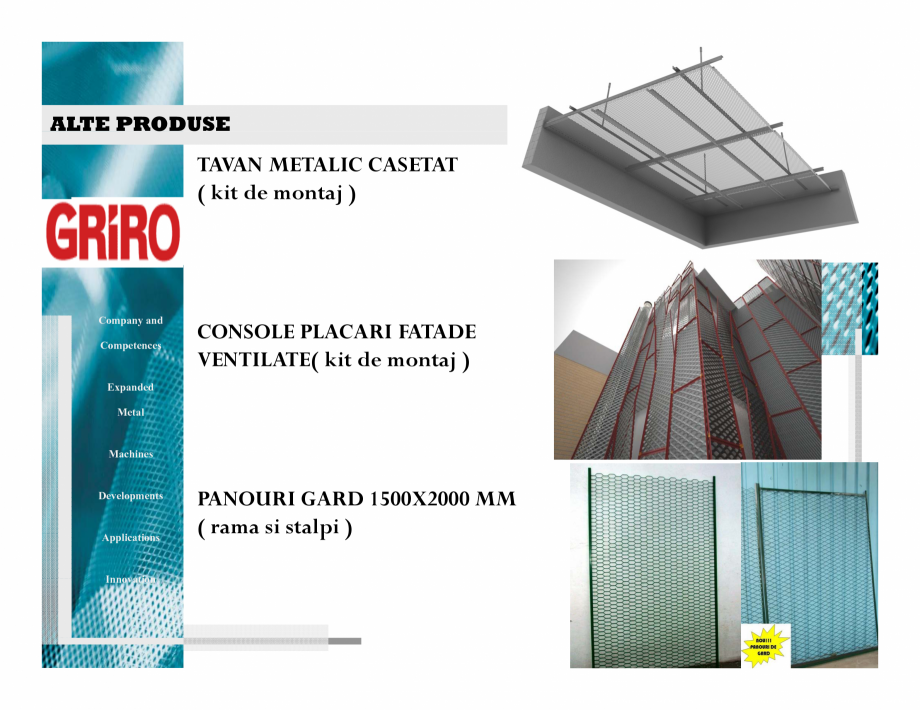

ALTE PRODUSE
TAVAN METALIC CASETAT
( kit de montaj )
Company and
Competences
CONSOLE PLACARI FATADE
VENTILATE( kit de montaj )
Expanded
Metal
Machines
Developments
Applications
Innovation
PANOURI GARD 1500X2000 MM
( rama si stalpi )

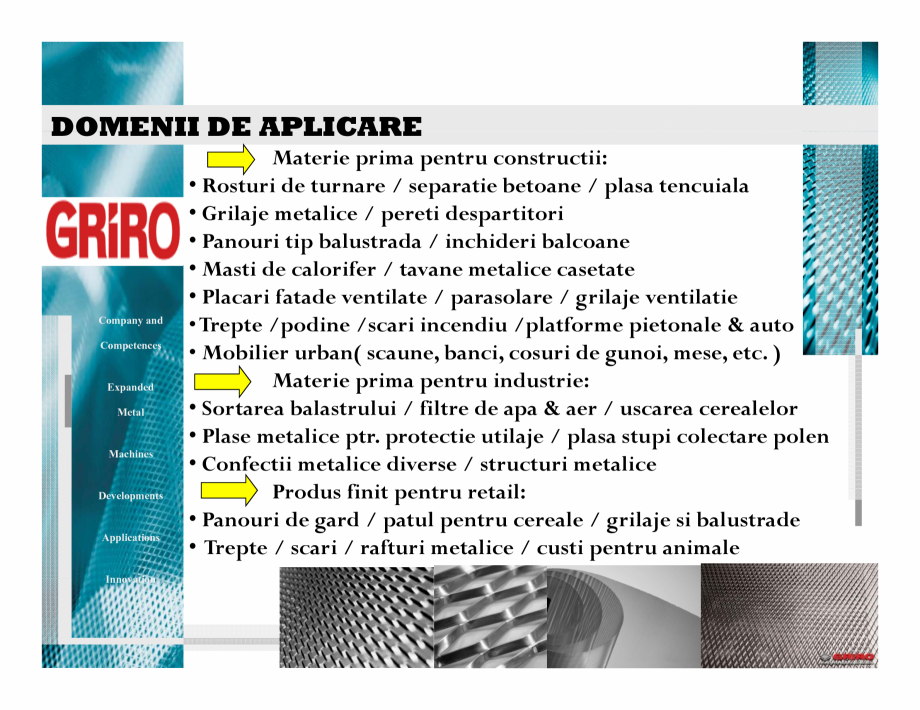

DOMENII DE APLICARE
Company and
Competences
Expanded
Metal
Machines
Developments
Applications
Innovation
Materie prima pentru constr
uctii:
• Rosturi de turnare / separatie betoane / plasa tencuiala
• Grilaje metalice / pereti despartitori
j
p
p
• Panouri tip balustrada / inchideri balcoane
• Masti de calorifer / tavane metalice casetate
• Placari fatade ventilate / parasolare / grilaje ventilatie
p
g
• Trepte /podine /scari incendiu /platforme pietonale & auto
• Mobilier urban( scaune, banci, cosuri de gunoi, mese, etc. )
Materie prima pentru industrie:
• Sortarea balastrului / filtre de apa & aer / uscarea cerealelor
• Plase metalice ptr. protectie utilaje / plasa stupi colectare polen
• Confectii metalice diverse / structuri metalice
Produs fi it
P d finit pentru retail:
t
t il:
• Panouri de gard / patul pentru cereale / grilaje si balustrade
• Trepte / scari / rafturi metalice / custi pentru animale

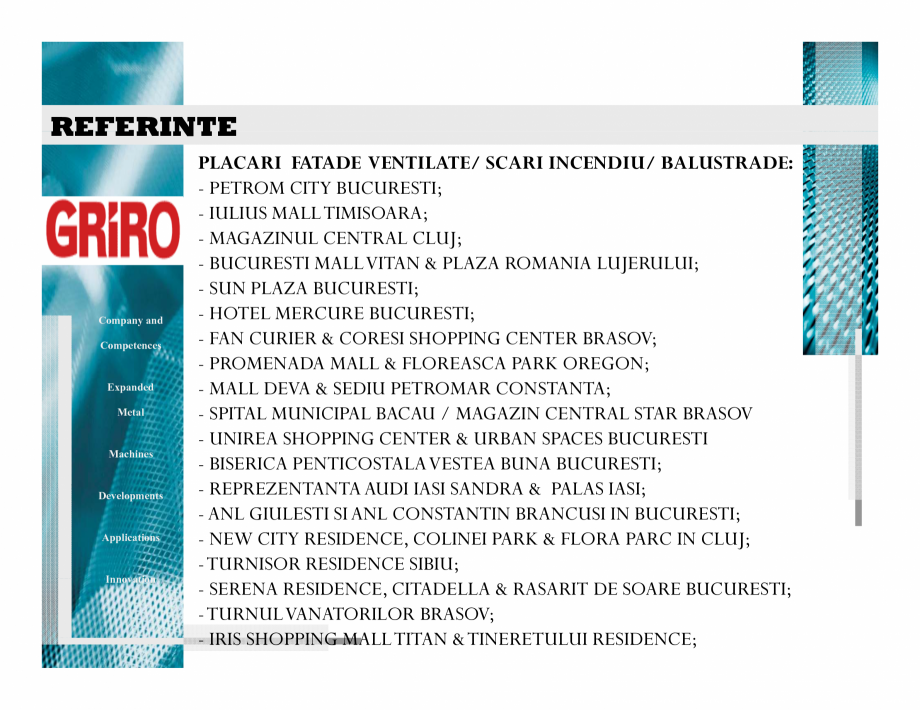

REFERINTE
Company and
Competences
Expanded
Metal
Machines
Developments
Applications
Innovation
PLACARI FATADE VENTILATE/ SCARI INCENDIU/ BALUSTRADE:
- PETROM CITY BUCURESTI;
- IULIUS MALL
TIMISOARA;
;
- MAGAZINUL CENTRAL CLUJ;
- BUCURESTI MALL VITAN & PLAZA ROMANIA LUJERULUI;
- SUN PLAZA BUCURESTI;
- HOTEL MERCURE BUCURESTI
BUCURESTI;
- FAN CURIER & CORESI SHOPPING CENTER BRASOV;
- PROMENADA MALL & FLOREASCA PARK OREGON;
- MALL DEVA & SEDIU PETROMAR CONSTANTA;
- SPITAL MUNICIPAL BACAU / MAGAZIN CENTRAL STAR BRASOV
- UNIREA SHOPPING CENTER & URBAN SPACES BUCURESTI
- BISERICA PENTICOSTALA VESTEA BUNA BUCURESTI;
- REPREZENTANTA AUDI IASI SANDRA & PALAS IASI;
- ANL GIULESTI SI ANL CONSTANTIN BRANCUSI IN BUCURESTI;
- NEW CITY RESIDENCE, COLINEI PARK & FLORA PARC IN CLUJ;
- TURNISOR RESIDENCE SIBIU;
- SERENA RESIDENCE, CITADELLA & RASARIT DE SOARE BUCURESTI;
- TURNUL VANATORILOR BRASOV;
- IRIS SHOPPING MALL TITAN & TINERETULUI RESIDENCE;

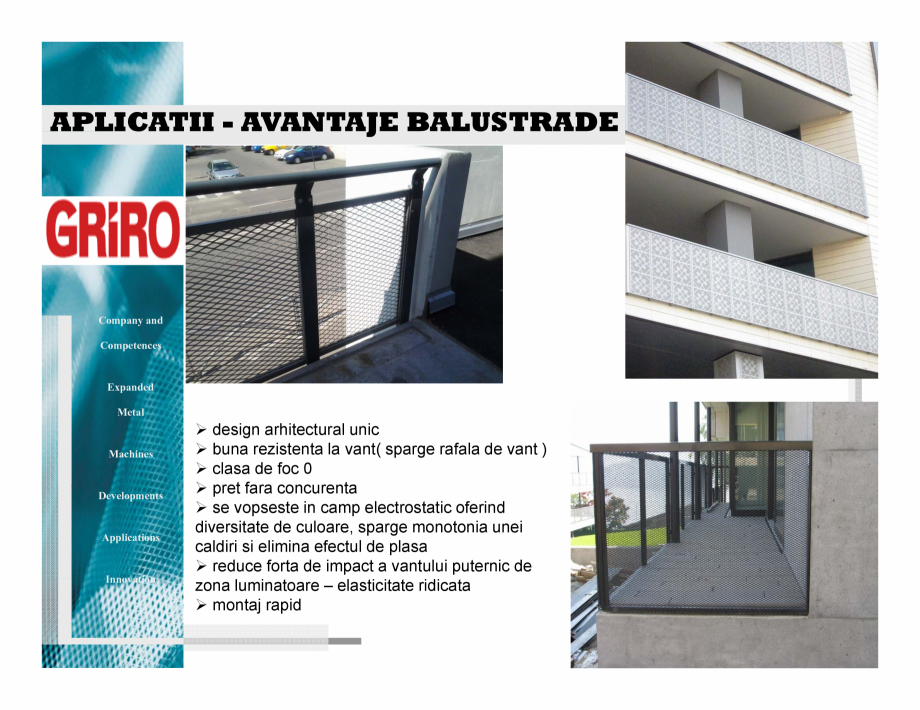

APLICATII - AVANTAJE BALUSTRADE
Company and
Competences
Expanded
Metal
Machines
Developments
Applications
Innovation
design arhitectural unic
buna rezistenta la vant( sparge rafala de vant )
clasa de foc 0
pret fara concur
enta
se vopseste in camp electrostatic oferind
diversitate de culoare, sparge monotonia unei
caldiri si elimina efectul de plasa
reduce forta de impact a vantului puternic de
zona luminatoare – elasticitate ridicata
montaj rapid

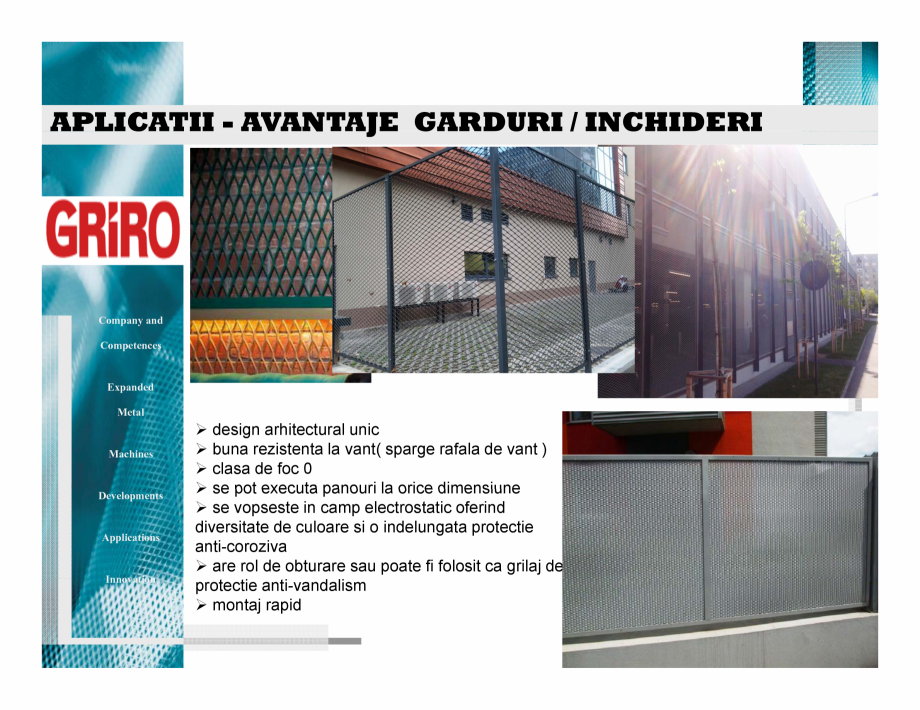

APLICATII - AVANTAJE GARDURI / INCHIDERI
Company and
Competences
Expanded
Metal
Machines
Developments
Applications
Innovation
design arhitectural unic
buna rezistenta la vant( sparge rafala de vant )
clasa de foc 0
se pot executa panouri la orice dimensiune
se vopseste in camp electrostatic oferind
diversitate de culoare si o indelungata protectie
anti-coroziva
are rol de obturare sau poate fi folosit ca grilaj de
protectie anti-vandalism
montaj rapid

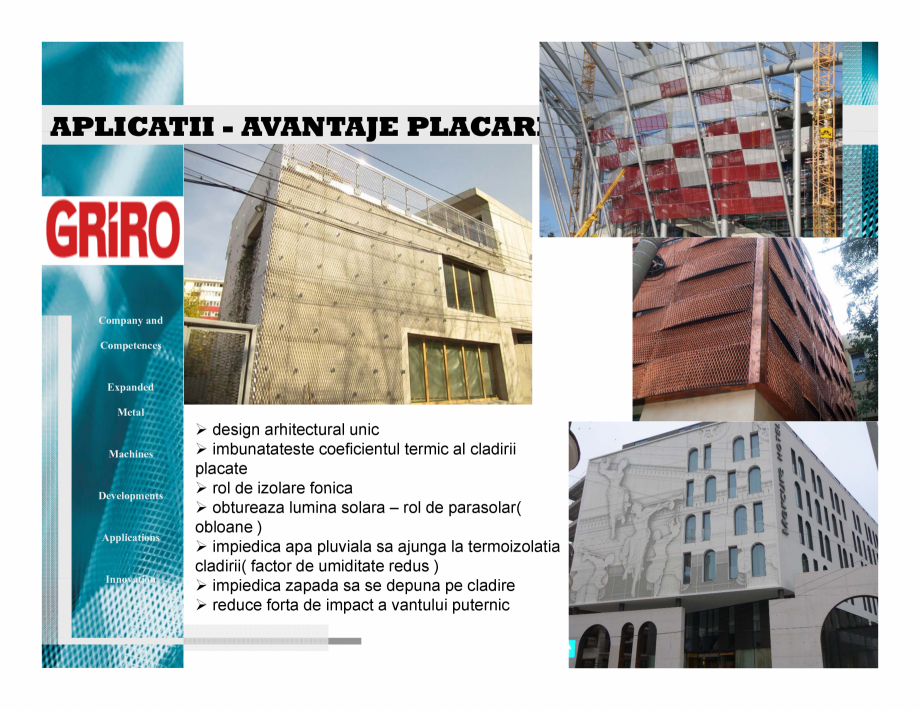

APLICATII - AVANTAJE PLACARI
Company and
Competences
Expanded
Metal
Machines
Developments
Applications
Innovation
design arhitectural unic
imbunatateste coeficientul termic al cladirii
placate
rol de izolare fonica
obtureaza lumina solara – rol de
parasolar(
obloane )
impiedica apa pluviala sa ajunga la termoizolatia
cladirii( factor de umiditate redus )
impiedica zapada sa se depuna pe cladire
reduce forta de impact a vantului puternic

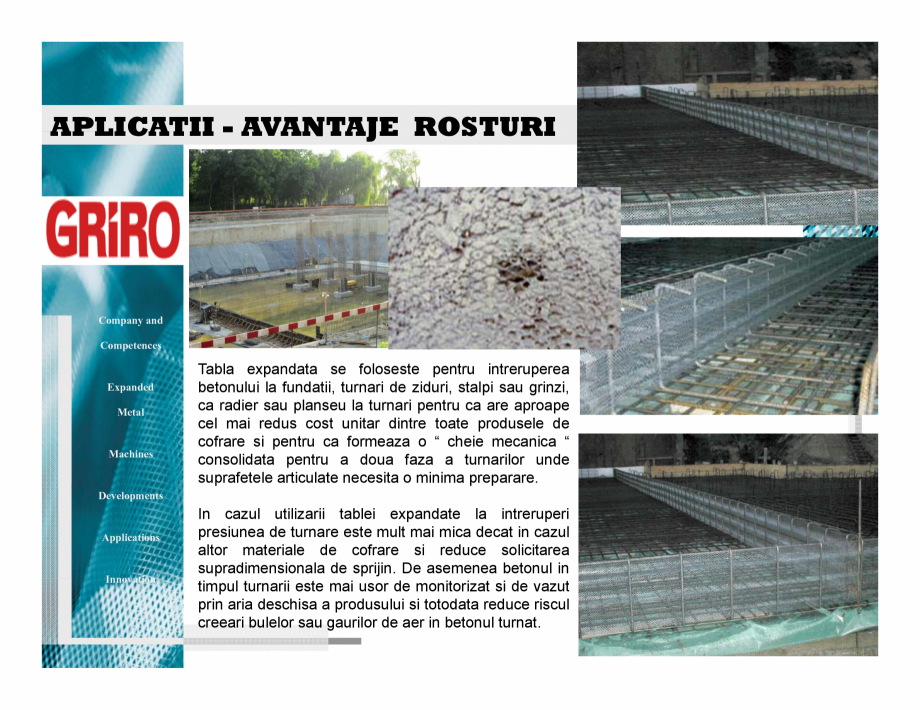

APLICATII - AVANTAJE ROSTURI
Company and
Competences
Expanded
Metal
Machines
Tabla expandata se foloseste pentru intreruperea
betonului la fundatii, turnari de ziduri, stalpi sau grinzi,
ca radier sau planseu la turnari pentru ca are aproape
cel mai redus cost unitar dintre toate produsele de
cofrare si pentru ca formeaza o “ cheie mecanica “
consolidata pentru a doua faza a turnarilor unde
suprafetele articulate necesita o minima preparare.
Developments
Applications
Innovation
In cazul utilizarii tablei expandate la intreruperi
presiunea de turnare este mult mai mica decat in cazul
altor materiale de cofrare si reduce solicitarea
supradimensionala de sprijin. De asemenea betonul in
timpul turnarii este mai usor de monitorizat si de vazut
prin aria deschisa a produsului si
totodata reduce riscul
creeari bulelor sau gaurilor de aer in betonul turnat.

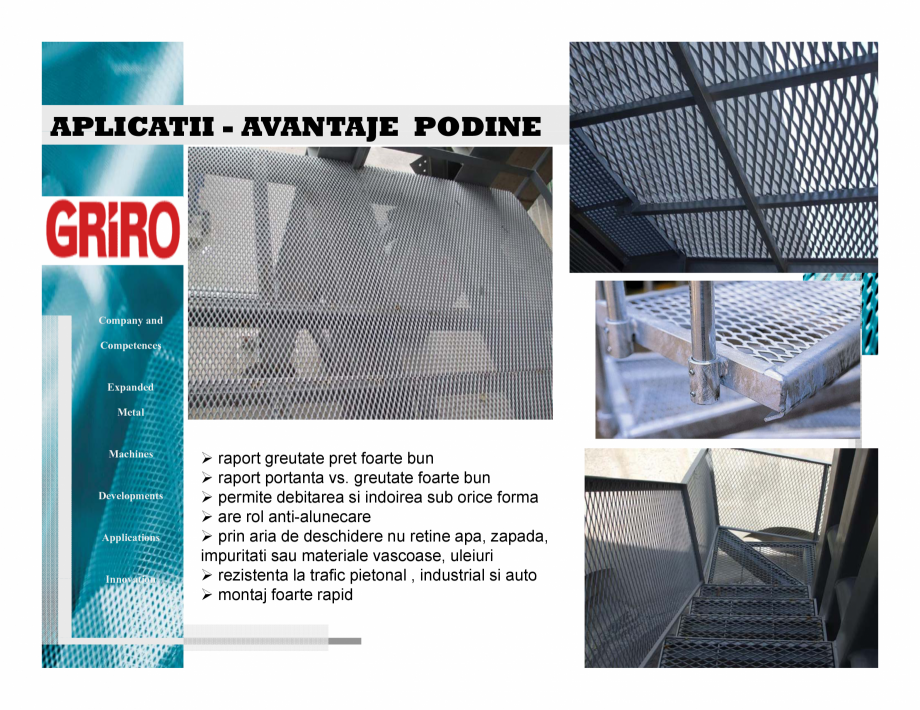

APLICATII - AVANTAJE PODINE
Company and
Competences
Expanded
Metal
Machines
Developments
Applications
Innovation
raport greutate pret foarte bun
raport portanta vs. greutate foarte bun
permite debitarea si indoirea sub orice forma
are rol anti-alunecare
prin aria de deschidere nu retine apa, zapada,
impuritati sau materiale vascoase, uleiuri
rezistenta la trafic pietonal , industrial si auto
montaj foarte rapid

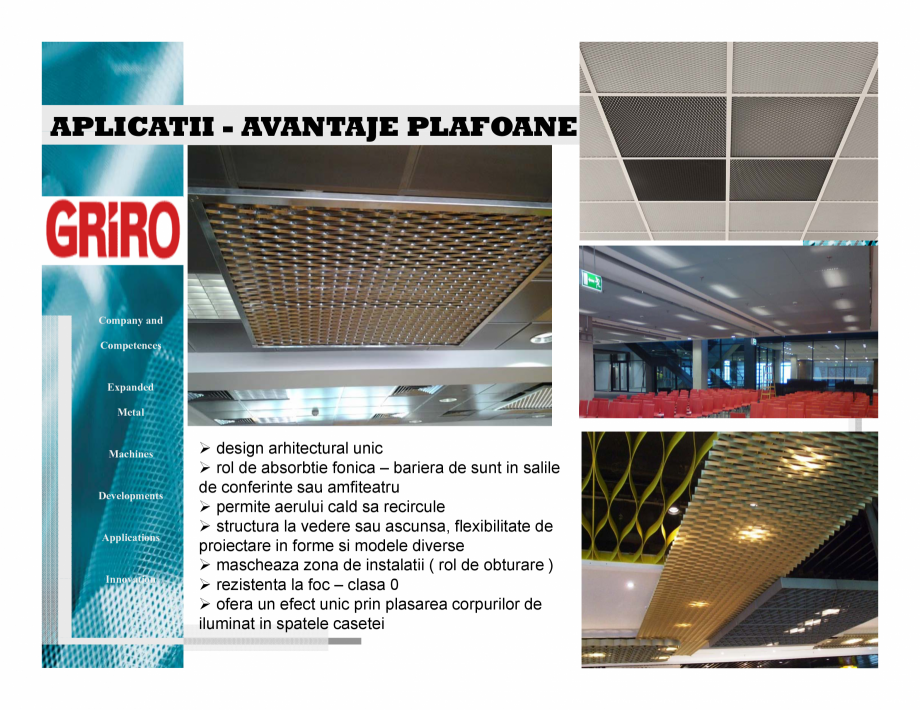

APLICATII - AVANTAJE PLAFOANE
Company and
Competences
Expanded
Metal
Machines
Developments
Applications
Innovation
design arhitectural unic
rol de absorbtie fonica – bariera de sunt in salile
de conferinte sau amfiteatru
permite aerului cald sa recircule
structura la vedere sau ascunsa, flexibilitate de
proiectare in forme si modele diverse
mascheaza zona de instalatii ( rol de obturare )
rezistenta l f – clasa 0
i
la foc
l
ofera un ef
ect unic prin plasarea corpurilor de
iluminat in spatele casetei

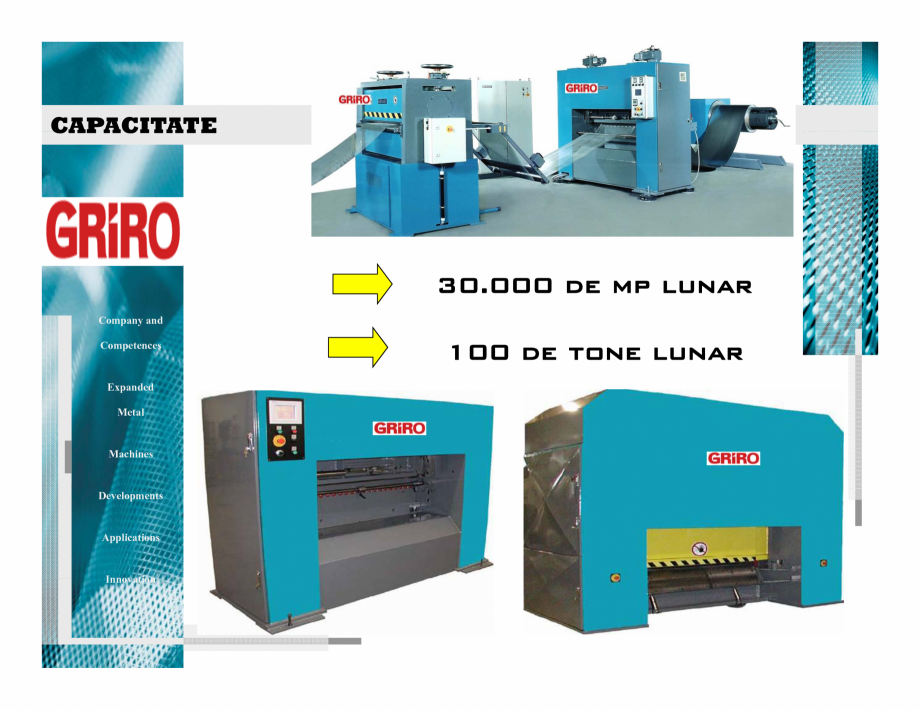

CAPACITATE
30.000 de mp lunar
Company and
Competences
Expanded
Metal
Machines
Developments
Applications
Innovation
100 de tone lunar
CLIENTI
Company and
Competences
Expanded
Metal
Machines
Developments
Applications
Innovation
Alta documentatie a aceleasi game
