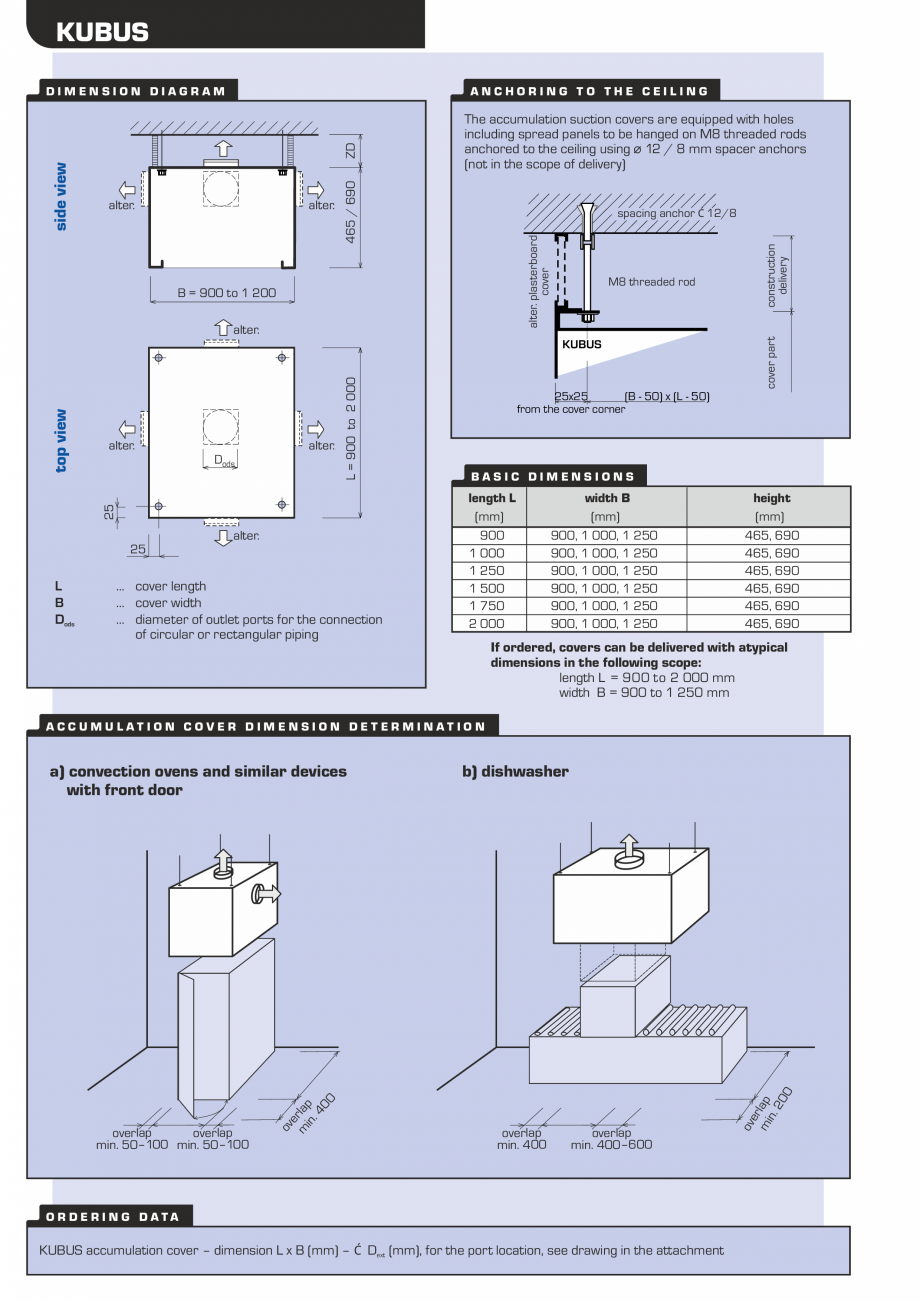

AISI 304). Circular or rectangular suction branches are
located on the top or on the side.
The branch dimensions are determined according to the
sucked air flow rate based on the calculation (ATREA
selection software).
FUNCTIONAL DIAGRAM OF THE ACCUMULATION SUCTION COVER
i1,ext
… side connection branch of the DiNER hood
UK
... switch controlled closing damper
(optional accessory)
ZD
… cover of the area above the hood up to
the ceiling (such as plasterboard)
i1,ext
Vods
… exhaust fan (e.g. SVF)
DiNER
Vpř
… supply fan with filter (e.g. SVF)
Vsup
Vext
e1
ZD
ZD
UK
convection oven
Kitchen ventilation – chapter 3. – issue 05/2004
KUBUS
SELECTION SOFTWARE
A special selection software can also be
used for designing the hoods, created in
compliance with VDI 2052 directive
(Germany).
You can find this program on our website
www.atrea.eu.
K I T C H E N
V E N T I L A T I O N
ATREA s.r.o., Čs. armády 32
466 05 Jablonec n. Nisou
Czech Republic
Phone: +420 483 ... ascunde
