Receptor cu iesire verticala, flansa hidroizolatie, inaltator cu rama PP si gratar HL Hutterer & Lechner HL616

Limba: Romana

18 afisari

Tip documentatie: Fisa tehnica

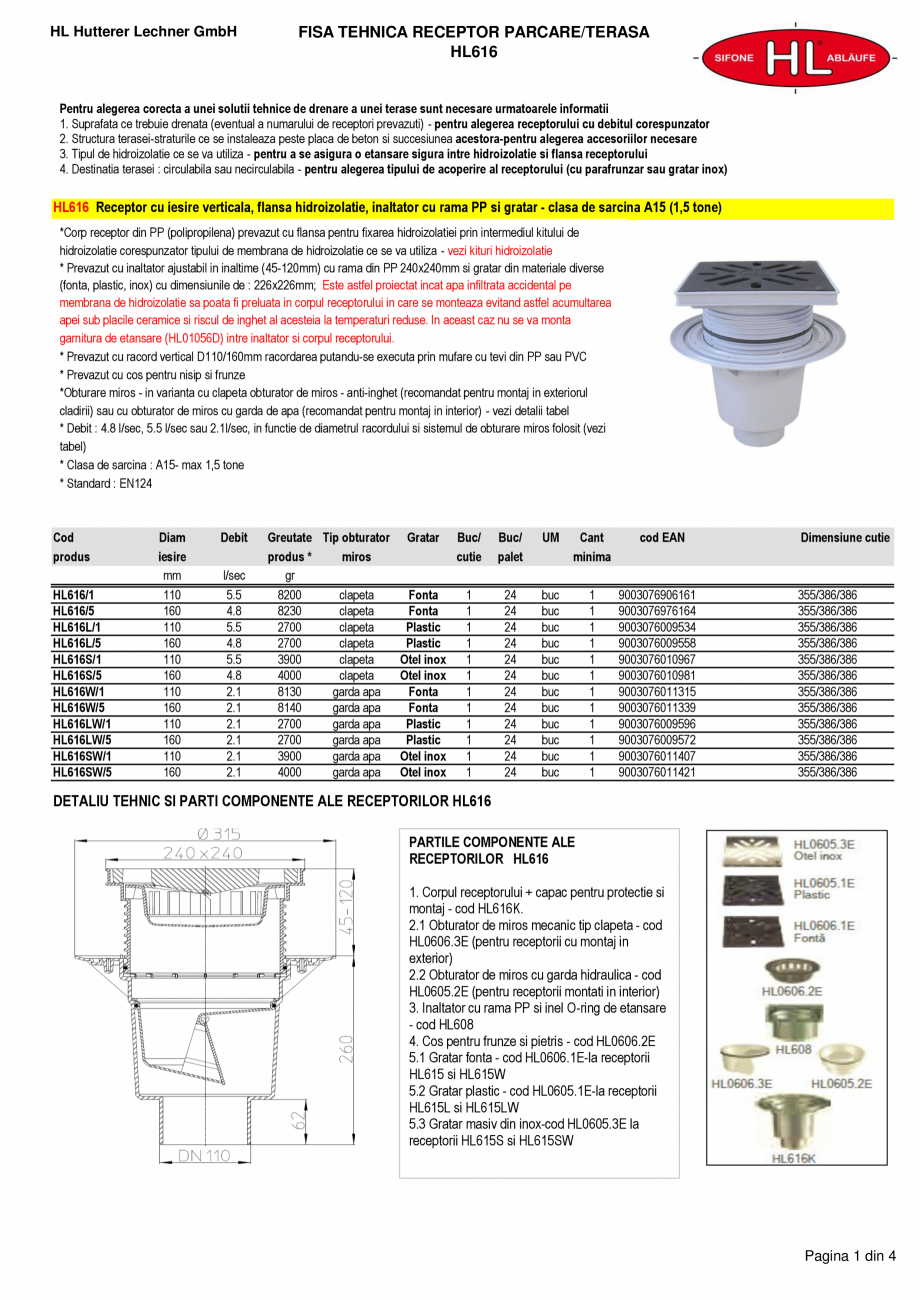

Pagina 1 - Receptor cu iesire verticala, flansa hidroizolatie, inaltator cu rama PP si gratar HL...

HL Hutterer Lechner GmbH FISA TEHNICA RECEPTOR PARCARE/TERASA HL616 Pentru alegerea corecta a unei solutii tehnice de drenare a unei terase sunt necesare urmatoarele informatii 1. Suprafata ce trebuie drenata (eventual a numarului de receptori prevazuti) - pentru alegerea receptorului cu debitul corespunzator 2. Structura terasei-straturile ce se instaleaza peste placa de beton si succesiunea acestora-pentru alegerea accesoriilor necesare 3. Tipul de hidroizolatie ce se va utiliza - pentru a se asigura o etansare sigura intre hidroizolatie si flansa receptorului 4. Destinatia terasei : circulabila sau necirculabila - pentru alegerea tipului de acoperire al receptorului (cu parafrunzar sau gratar inox) HL616 Receptor cu iesire verticala, flansa hidroizolatie, inaltator cu rama PP si gratar - clasa de sarcina A15 (1,5 tone) *Corp receptor din PP (polipropilena) prevazut cu flansa pentru fixarea hidroizolatiei prin intermediul kitului de hidroizolatie corespunzator tipului de membrana

Pagina 1-Receptor cu iesire verticala, flansa hidroizolatie, inaltator cu rama PP si gratar HL Hutterer &...

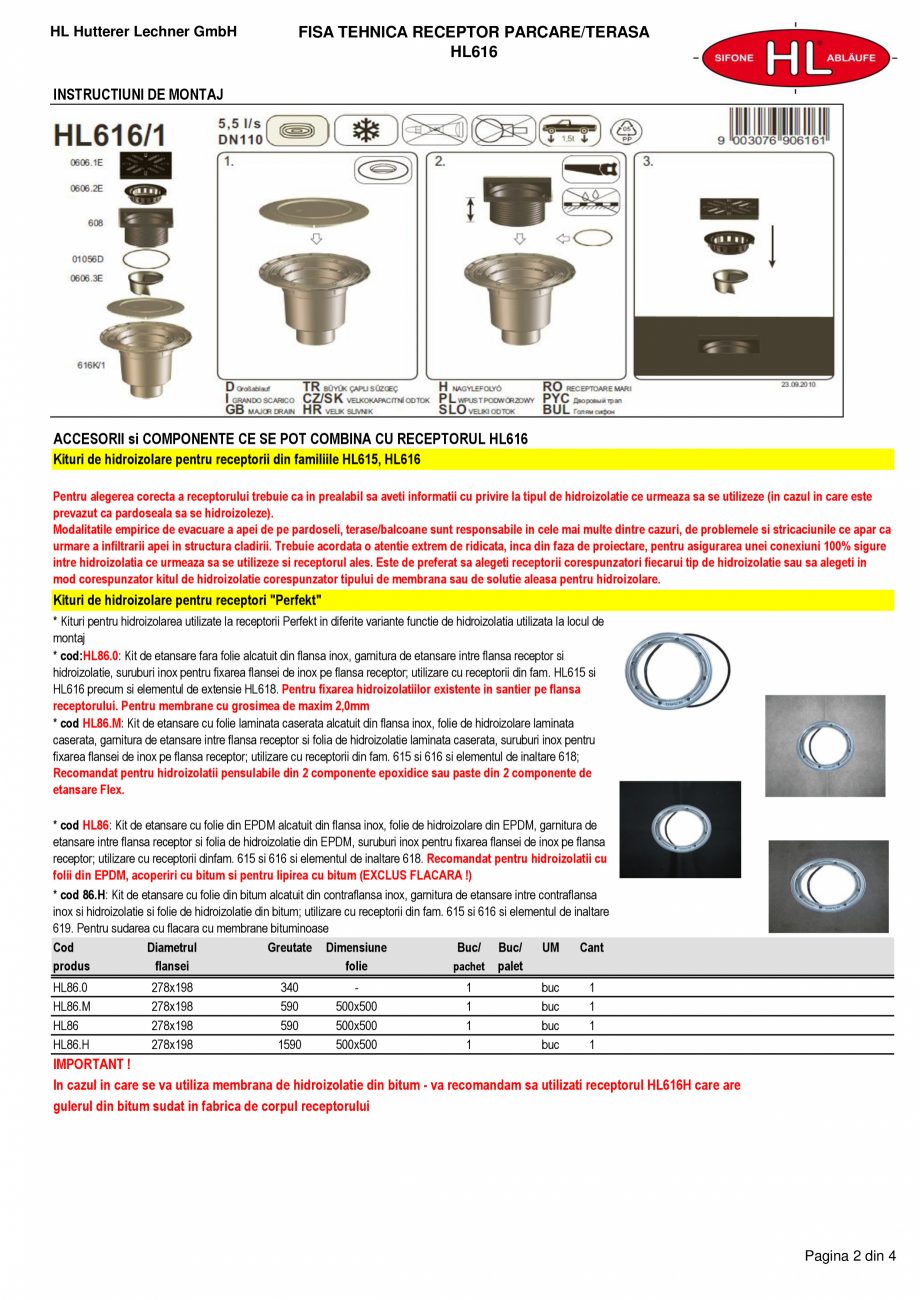

Pagina 2 - Receptor cu iesire verticala, flansa hidroizolatie, inaltator cu rama PP si gratar HL...

de hidroizolatie ce se va utiliza - vezi kituri hidroizolatie * Prevazut cu inaltator ajustabil in inaltime (45-120mm) cu rama din PP 240x240mm si gratar din materiale diverse (fonta, plastic, inox) cu dimensiunile de : 226x226mm; Este astfel proiectat incat apa infiltrata accidental pe membrana de hidroizolatie sa poata fi preluata in corpul receptorului in care se monteaza evitand astfel acumultarea apei sub placile ceramice si riscul de inghet al acesteia la temperaturi reduse. In aceast caz nu se va monta garnitura de etansare (HL01056D) intre inaltator si corpul receptorului. * Prevazut cu racord vertical D110/160mm racordarea putandu-se executa prin mufare cu tevi din PP sau PVC * Prevazut cu cos pentru nisip si frunze *Obturare miros - in varianta cu clapeta obturator de miros - anti-inghet (recomandat pentru montaj in exteriorul cladirii) sau cu obturator de miros cu garda de apa (recomandat pentru montaj in interior) - vezi detalii tabel * Debit : 4.8 l/sec, 5.5 l/sec sau 2.1l

Pagina 2-Receptor cu iesire verticala, flansa hidroizolatie, inaltator cu rama PP si gratar HL Hutterer &...

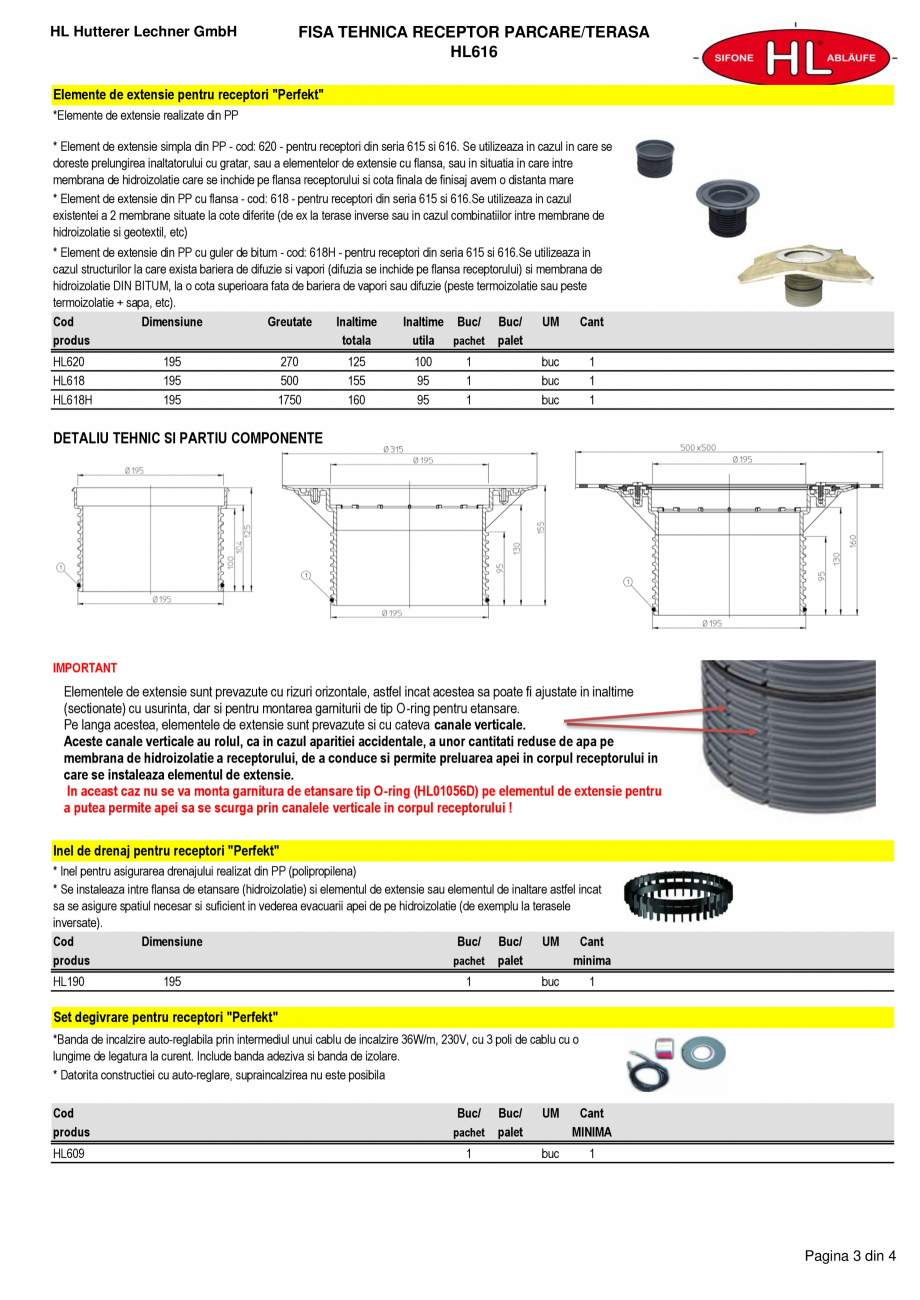

Pagina 3 - Receptor cu iesire verticala, flansa hidroizolatie, inaltator cu rama PP si gratar HL...

/sec, in functie de diametrul racordului si sistemul de obturare miros folosit (vezi tabel) * Clasa de sarcina : A15- max 1,5 tone * Standard : EN124 Cod produs HL616/1 HL616/5 HL616L/1 HL616L/5 HL616S/1 HL616S/5 HL616W/1 HL616W/5 HL616LW/1 HL616LW/5 HL616SW/1 HL616SW/5 Diam iesire mm 110 160 110 160 110 160 110 160 110 160 110 160 Debit l/sec 5.5 4.8 5.5 4.8 5.5 4.8 2.1 2.1 2.1 2.1 2.1 2.1 Greutate Tip obturator produs * miros gr 8200 clapeta 8230 clapeta 2700 clapeta 2700 clapeta 3900 clapeta 4000 clapeta 8130 garda apa 8140 garda apa 2700 garda apa 2700 garda apa 3900 garda apa 4000 garda apa Gratar Buc/ cutie Buc/ palet UM Cant minima Fonta Fonta Plastic Plastic Otel inox Otel inox Fonta Fonta Plastic Plastic Otel inox Otel inox 1 1 1 1 1 1 1 1 1 1 1 1 24 24 24 24 24 24 24 24 24 24 24 24 buc buc buc buc buc buc buc buc buc buc buc buc 1 1 1 1 1 1 1 1 1 1 1 1 cod EAN 9003076906161 9003076976164 9003076009534 9003076009558 9003076010967 9003076010981 9003076011315 900

Pagina 3-Receptor cu iesire verticala, flansa hidroizolatie, inaltator cu rama PP si gratar HL Hutterer &...

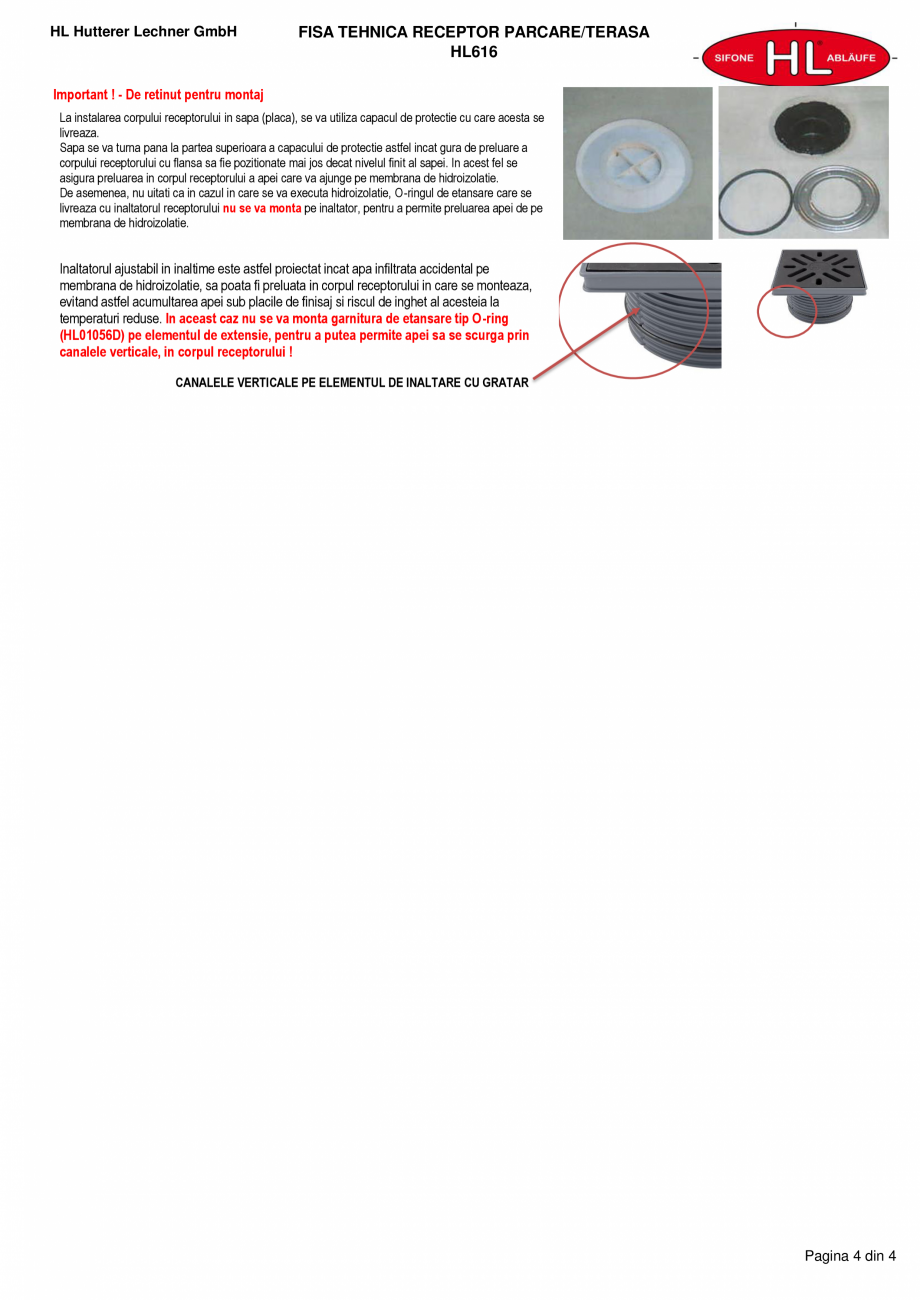

Pagina 4 - Receptor cu iesire verticala, flansa hidroizolatie, inaltator cu rama PP si gratar HL...

3076011339 9003076009596 9003076009572 9003076011407 9003076011421 Dimensiune cutie 355/386/386 355/386/386 355/386/386 355/386/386 355/386/386 355/386/386 355/386/386 355/386/386 355/386/386 355/386/386 355/386/386 355/386/386 DETALIU TEHNIC SI PARTI COMPONENTE ALE RECEPTORILOR HL616 PARTILE COMPONENTE ALE RECEPTORILOR HL616 1. Corpul receptorului + capac pentru protectie si montaj - cod HL616K. 2.1 Obturator de miros mecanic tip clapeta - cod HL0606.3E (pentru receptorii cu montaj in exterior) 2.2 Obturator de miros cu garda hidraulica - cod HL0605.2E (pentru receptorii montati in interior) 3. Inaltator cu rama PP si inel O-ring de etansare - cod HL608 4. Cos pentru frunze si pietris - cod HL0606.2E 5.1 Gratar fonta - cod HL0606.1E-la receptorii HL615 si HL615W 5.2 Gratar plastic - cod HL0605.1E-la receptorii HL615L si HL615LW 5.3 Gratar masiv din inox-cod HL0605.3E la receptorii HL615S si HL615SW Pagina 1 din 4 HL Hutterer Lechner GmbH FISA TEHNICA RECEPTOR PARCARE/TERASA HL6
